Обратите внимание! Трёхпроводная сеть питания может подвергаться возникновению помех на участках фаза – ноль, земля – фаза, земля – ноль. Эффективное подавление таких негативных явлений осуществляется нормальным стандартным заземлением СФ.

Пути улучшения схемы фильтра

Существует множество вариантов улучшения схемы сетевого фильтра. Один из них отличается остроумием и позволяет существенно экономить потребляемую электроэнергию. Суть метода заключается в следующем:

1. Вскрывают корпус многоразъёмного СФ удлинителя.
2. Одну из токоведущих шин разрезают.
3. Отрезки соединяют с 5 вольтовым реле, рассчитанным на коммутацию тока 3А, 250 в.
4. Два других контакта реле соединяют проводами с USB разъёмом на конце.
5. Разъём подключают к USB входу телевизора.

В результате получается управляемая система питания, состоящая из ТВ, цифровой приставки и блока питания спутниковой антенны. Если ранее при выключении телевизора все части системы оставались в режиме ожидания, то с модернизированным фильтром они полностью отключаются. Стоит с пульта включить телеприёмник, как все коммутированные приборы тоже приводятся в действие и наоборот.

Дополнительная информация. Различные модернизированные СФ всегда можно найти на радиорынке, но стоят они довольно дорого. Поэтому намного выгоднее сделать усовершенствование устройства своими руками.

В другом случае идут по пути добавления в СФ LC-фильтра, который, помимо гашения помех от сети, понижает взаимно возникающие электрические помехи от подключённых потребителей.

Штатный варистор (470 в) часто не вызывает срабатывание автоматического предохранителя. Его меняют на аналогичное устройство, рассчитанное на напряжение 620 в. Это позволяет подавлять помехи от работающей стиральной машины, пылесоса и другой мощной электротехники.

Домашние мастера оснащают сетевые фильтры-удлинители звуковой сигнализацией. При превышении в сети уровня напряжения 280 в фильтр оповещает об этом сигналом.

Сетевой фильтр с 2-х обмоточным дросселем

СФ на основе дросселя с двумя обмотками применяют для чувствительной аудиотехники. Звуковые колонки чутко реагируют на помехи сетевого питания. Если таковые возникают, то динамики искажают звук и испускают посторонний фоновый шум. Радиоаппаратура, подключённая к сети через СФ с 2-х обмоточной катушкой, защищена от таких помех.

Схему собирают на отдельной печатной плате. Потребуются несколько конденсаторов и самодельный дроссель. Его изготавливают следующим образом:

1. Кольцо из феррита марки НМ с показателем магнитной проницаемости от 400 до 3000 можно взять из старой электротехники.
2. Магнитопровод оборачивают тканью и покрывают лаком.
3. Для обмотки применяют провод марки ПЭВ. Его площадь сечения зависит от величины нагрузки. Мощные потребители требуют существенного увеличения этого параметра.
4. Намотку ведут двумя проводами в разных направлениях.
5. Делают 10, 12 оборотов каждого проводника.
6. Конденсаторы устанавливают в начале и конце схемы. Они должны выдерживать напряжение до 400 в.

СФ с 2-х обмоточным дросселем

Обмотки катушки индуктивности включаются в последовательном порядке. Поэтому магнитные поля катушки взаимно поглощаются. При прохождении тока высокой частоты резко возрастает сопротивление дросселя. Ёмкости поглощают и закорачивают помехи.

Печатную плату помещают в отдельный металлический корпус. В крайнем случае схему отгораживают металлическими бортиками. Это делается с целью исключения дополнительных помех от блуждающих электромагнитных полей.

С каждым новым поколением электронного оборудования предъявляются повышенные требования к качественным характеристикам сетевого тока. Чтобы не заниматься ремонтом чувствительной электроники, нужно обязательно подключать её через сетевые фильтры. Если фильтровать ток нужно для небольшого количества потребителей, то можно пойти по экономному пути и изготовить сетевой фильтр своими руками.

Видео

как сделать по схеме помехоподавляющий фильтр 220 В для аудиотехники? Инструкция по сборке фильтра из доступных деталей

На сегодняшний день практически в каждом доме есть предмет, который большинство из нас называет просто удлинителем. Хотя его корректное название звучит, как сетевой фильтр. Этот предмет позволяет нам подключить в розетку электропитания различного рода технику, которую по каким-то причинам мы не можем переместить ближе к источнику электричества, а родного кабеля устройства просто не хватает по длине. В этой статье попытаемся разобраться, как сделать простой сетевой фильтр своими руками.

Устройство

Если говорить об устройстве такой вещи, как сетевой фильтр, то следует сказать, что он может относиться к одной из 2 категорий:

• стационарно-многоканальной;
• встроенной.

В целом схема обычного сетевого фильтра, рассчитанного на напряжение в 220 В, будет стандартной и в зависимости от типа устройства может лишь чуть-чуть отличаться.

Если говорить о встроенных моделях, то их особенностью является то, что контактные платы таких фильтров будут часть внутреннего устройства электронного оборудования.

Такие платы имеет и другая техника, что относится к категории сложных. Такие платы обычно состоят из следующих компонентов:

• конденсаторы добавочного типа;
• индукционные катушки;
• дроссель тороидального типа;
• варистор;
• предохранитель термического типа;
• VHF-конденсатор.

Варистором является резистор, что имеет переменное сопротивление. Если нормативный порог напряжения в 280 вольт превышается, то его сопротивление снижается. Причем оно может снизиться не в один десяток раз. Варистор по своей сути представляет предохранитель от импульсного перенапряжения. А стационарные модели обычно отличаются тем, что имеют несколько розеток. Благодаря этому появляется возможность подключить через сетевой фильтр к электрической сети несколько моделей электрической техники.

Кроме того, все сетевые фильтры оснащены LC-фильтрами. Такие решения применяются для аудиотехники. То есть такой фильтр – помехоподавляющий, что для аудио и работы с ним будет крайне важно. Также сетевые фильтры иногда оснащаются термическими предохранителями, что позволяют предотвратить появление скачков напряжения. Иногда в ряде моделей используются одноразовые предохранители плавкого типа.

Как сделать?

Чтобы сделать максимально простой сетевой фильтр, потребуется иметь самую обычную переноску на несколько розеток со шнуром сетевого типа. Изделие делается очень просто. Для этого потребуется раскрыть корпус удлинителя, после чего осуществить припаивание сопротивления необходимого номинала в зависимости от модели удлинителя и катушки индуктивности. После этого обе ветки должны быть соединены при помощи конденсатора и сопротивления. А между розетками должен быть установлен специальный конденсатор – сетевой. Данный элемент, кстати, не является обязательным.

Его устанавливают в корпус устройства лишь тогда, когда в нем присутствует для этого достаточно пространства.

Также можно сделать модель сетевого фильтра с дросселем из пары обмоток. Такой прибор будет применяться для аппаратуры, что имеет высокую чувствительность. Например, для аудиотехники, что довольно сильно реагирует даже на малейшие помехи в электрической сети. В результате динамики выдают звук с искажениями, а также посторонними фоновыми шумами. А сетевой фильтр такого типа дает возможность решить данную проблему. Сборку устройства лучше будет делать в удобном корпусе на плате печатного типа. Она выполняется так:

• для наматывания дросселя следует применять кольцо из феррита марки НМ, проницаемость которого находится в диапазоне 400-3000;
• теперь его сердечник следует заизолировать при помощи ткани, после чего покрыть лаком;
• для обмотки следует применить ПЭВ-кабель, диаметр которого будет зависеть от нагрузочной мощности, для начала подойдет вариант кабеля в диапазоне 0,25 – 0,35 миллиметров;
• обмотку следует осуществлять одновременно 2 кабелями в разных направлениях, каждая катушка будет состоять из 12 витков;
• при создании такого фильтра следует применять емкости, рабочее напряжение которых составляет где-то 400 Вольт.

Тут следует добавить, что дроссельные обмотки включены последовательно, что приводит к взаимопоглощению полей магнитного типа.

Когда ВЧ ток проходит через дроссель, то увеличивается его сопротивление, а благодаря конденсаторам осуществляется поглощение и закорачивание нежелательных импульсов. Теперь остается печатную плату установить в корпус, выполненный из металла. В случае если вы решили использовать корпус, выполненный из пластика, в него потребуется вставить металлические пластины, что даст возможность избежать возникновения лишних помех.

Также можно сделать специальный сетевой фильтр для питания радиоаппаратуры. Такие модели нужны для техники, что имеет импульсные блоки питания, которые являются крайне чувствительным к возникновению различного рода явлений в электросети. Например, такая аппаратура может пострадать, если в электросеть 0,4 кВ попадает молния. В данном случае схема будет практически стандартной, просто уровень подавления сетевых помех будет выше. Тут силовые линии будут должны быть выполнены из медного провода с изоляцией из поливинилхлорида сечением 1 квадратный миллиметр.

В данном случае можно применять обычные МЛТ-резисторы. Здесь также должны быть применены специальные конденсаторы.

Один должен быть рассчитан на напряжение постоянного типа емкостью 3 киловольта и иметь емкость около 0,01 мкФ, а второй с такой же емкостью, но рассчитанный на напряжение 250 В переменного тока. Также здесь будет присутствовать 2-обмоточный дроссель, что должен быть сделан на ферритовом сердечнике с проницаемостью 600 и диаметром 8 миллиметров и длиной около 7 сантиметров. Каждая обмотка должен иметь 12 витков, а остальные дроссели должны быть сделаны на броневых сердечниках, каждый из которых будет иметь по 30 витков кабеля. В качестве разрядника можно применить варистор на напряжение 910 В.

Меры предосторожности

Если говорить о мерах предосторожности, то для начала следует вспомнить о том, что самодельный сетевой фильтр, который вам хочется собрать из доступных деталей – это довольно-таки сложный технический прибор. И без знаний в области электроники, причем довольно обширных, правильно сделать его попросту невозможно. Кроме того, все работы по созданию или доработке уже существующего устройства должны вестись исключительно с соблюдением всех мер безопасности. Иначе высок риск поражения электрическим током, что может быть не только опасно, но и смертельно.

Тут следует помнить, что конденсаторы, применяющиеся для создания сетевых фильтров, рассчитаны на довольно высокое напряжение.

Это позволяет им производить накопление остаточного заряда. По этой причине получить удар током человек может даже после того, как устройство было полностью отключено от электрической сети. Поэтому при работе обязательно должно присутствовать параллельно включенное сопротивление. Еще одним важным моментом будет то, что перед работой с паяльником следует удостовериться в том, что все элементы сетевого фильтра находятся в исправном состоянии. Для этого следует использовать тестер, которым необходимо замерить основные характеристики и сравнить их с теми значениями, которые заявлены.

Последний важный момент, о котором не будет лишним сказать, состоит в том, что не следует допускать пересечения кабелей, особенно в местах, где потенциальный нагрев может быть очень большим. Например, речь идет об оголенных контактах, а также резисторах сетевого фильтра. Да и не будет лишним убедиться перед тем, как включать устройство в сеть, что не будет никаких замыканий. Это можно осуществить при помощи прозвонки тестером. Как можно убедиться, сделать сетевой фильтр своими руками возможно. Но для этого следует четко знать, какие действия вы осуществляете и иметь определенные знания в области электроники.

Как встроить сетевой фильтр в обычную переноску смотрите далее.

Элементы самодельного сетевого фильтра

Как известно, театр начинается с вешалки, а аудиосистема с розетки. Так вот, что бы разное зло помимо 220В оттуда не шло, и нужен сетевой фильтр.
Можно сразу купить готовый в Китае, можно собрать самому.

Треки:

EMI фильтр (фильтр электромагнитных помех)

Для чего это

EMI-фильтры предназначены для подавления высокочастотного шума, возникающего в процессе работы различных устройств. Эти фильтры получили широкое распространение как элемент, подавляющий высокочастотные наводки в компьютерном оборудовании, периферии, цифровых схемах, аудио-, видеооборудовании и в других цифровых устройств. Кроме того, эти элементы используются для защиты от электромагнитных помех устройств, работающих в неблагоприятных условиях, таких как салон автомобиля и пр.

Посылка (китайцы не заморачивались и просто перетянули пупырку скотчем):

Фото:

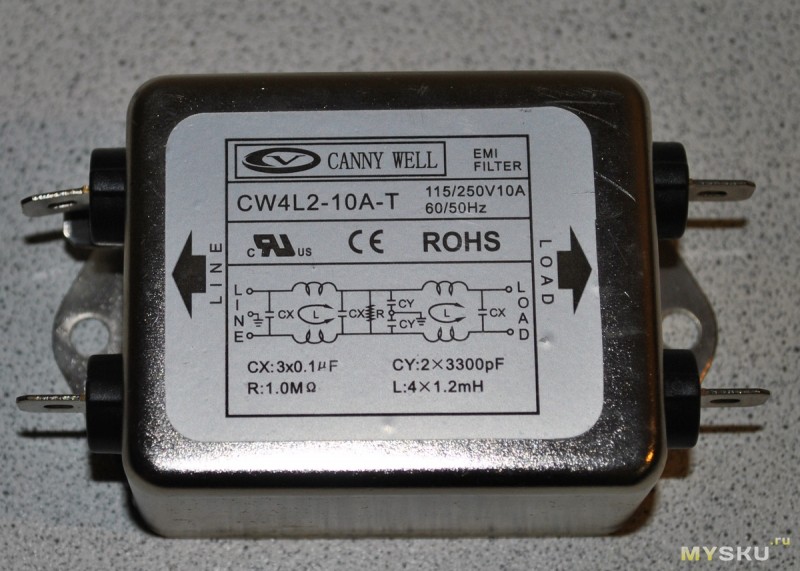

Line — вход 220В. Хорошо видна принципиальная схема с номиналами элементов.
Ссылка на сайт производителя, там размеры и характеристики. Модель CW4L2


Размеры и масса:


Вольтметр

Ссылка, где я покупал: aliexpress.com/item/AC-Volt-Tester-Digital-Voltmeters-Panel-AC-80-500V-LCD-Digital-Voltage-Meter-Black-Power-Monitor/1299119461.html
Диапазон измерения: 80-500В.
Размеры «окна» для установки: 39х71 мм
На него уже был подробный обзор: mysku.ru/blog/buyincoins/9897.html
Приведу несколько фото:

Упаковка

Сам будущий фильтр

Спасибо за внимание! Всем сети без помех!

устройство, принцип работы, назначение, как сделать самому, Ремонт и Строительство

Если говорить совсем простым языком, то сетевой фильтр – это такой тройник с выключателем, очень часто применяется для подключения компьютера к электросети. Данное устройство можно встретить на прилавках магазинов электротоваров, а также уже подключенным к розетке в квартирах и домах. Но для чего нужен сетевой фильтр и что в нем особенного? Об этом мы и поговорим далее.

Предназначение сетевого фильтра

Известно, что у вас в розетке имеется сеть переменного тока напряжением в 220 Вольт. «Переменное напряжение (ток)» значит, что его величина и/или знак непостоянны, а меняются с течением времени по определенному закону.

Природа генерирующих электрических машин (генераторов) такова, что на выходных клеммах генерируется ЭДС синусоидальной формы. Однако всё было бы хорошо, если бы все устройства имели резистивный характер, отсутствовали пусковые токи, и не имели в своем составе импульсных преобразователей. К сожалению, так не бывает, т.к. большинство устройств имеют индуктивный, емкостной характер, щёточные двигателя, импульсные источники вторичного питания. Весь этот замысловатый набор слов – это главные виновники электромагнитных помех.

Мы начали статью с речи об электромагнитных помехах не просто так. Эти помехи «портят» ровную форму синусоиды. Образуются так называемые гармоники. Если разложить реальный сигнал из розетки в виде ряда Фурье мы увидим, что синусоида дополнилась различными функциями, различной частоты и амплитуды. Форма напряжения в настоящей розетке стала далека от идеальной.

Ну и что в итоге? Плохое электропитание – проблема для радиопередающих устройств. Попросту ваш телевизор или радиоприемник будет работать с помехами. Кроме помех от потребителей в сети присутствуют помехи случайного происхождения, которые мы не можем предугадать. Это всплески, перепады напряжения от перебоев электроснабжения, включения мощной нагрузки и т.д.

Сетевой фильтр нужен для того, чтобы:

1. Отфильтровать помехи для чистого питания устройств.
2. Снизить помехи, исходящие от питающих приборов.

Как работает сетевой фильтр

Фильтрация ненужных составляющих сигнала осуществляется, как это ни странно, специальными фильтрами, их собирают из индуктивностей (L) и конденсаторов (С). Ограничение всплесков высокого напряжения – варисторами. Это работает благодаря таким электротехническим понятиям – постоянная времени и законы коммутации, реактивное сопротивление.

Постоянная времени – это время, за которое заряжается конденсатор или накапливает энергию индуктивность. Зависит от элементов фильтра (R, L и C). Реактивное сопротивление – это сопротивление элементов, которое зависит от частоты сигнала, а также от их номинала. Присутствует у индуктивностей и конденсаторов. Обусловлено только передачей энергии переменного тока электрическому или магнитному полю.

Простыми словами – с помощью реактивного сопротивления можно снизить, ограничить высокочастотные гармоники нашей синусоиды. Известно, что в розетке частота питания 50 Гц. Значит нужно рассчитывать фильтр на частоты на порядок выше и более. У индуктивности сопротивление растет с ростом частоты, у конденсатора – падает. То есть принцип работы сетевого фильтра заключается в подавлении высокочастотных составляющих сетевой синусоиды, при этом оказывая минимальное влияние на основную 50 Гц составляющую.

Смотрим что внутри

Мы разобрались, где применяется сетевой фильтр, поэтому теперь давайте разберемся, из чего состоит реальный сетевой фильтр, абстрагируемся от теории.

1. Фильтр помех.
2. Кнопка или тумблер.
3. Варистор.
4. Розеточная группа.
5. Сетевой шнур.

Внутренности дорогого и качественного фильтра, обратите внимание на батарею конденсаторов справа и размеры дросселя по центру:

Пойдем по порядку – фильтр. Конструкция такого элемента представляет собой LC-фильтр. Нулевой и фазные провода из розетки подключатся к катушке индуктивности (каждый к своей), а между ними 1 и больше конденсаторов. Типовые номиналы деталей:

• индуктивность каждой катушки – 50-200 мкГн;
• конденсаторы 0,22-1 мкФ.

Варистор – это полупроводниковый элемент с нелинейной ВАХ. При достижении определенного напряжения, приложенного к нему, защищает нагрузку кратковременным замыканием входных цепей питания, принимая «удар» на себя. Нужен для того, чтобы сберечь вашу технику от «плохого питания». Чаще всего применяется варистор на 470 Вольт. Принцип действия такой защиты очевиден – при скачках напряжения цепи питания защищаемой нагрузки шунтируются варистором.

Содержимое дешевого фильтра, здесь вообще нет дросселя – его эффективность минимальна, но всё еще есть варистор (голубой в центре кадра), и он спасет от скачков напряжения:

Для чего нужен тумблер, если всё может работать и без него? Просто чтобы вы не дергали каждый раз вилку из розетки, ведь, чаще всего через сетевой фильтр подключается стационарное оборудование. Это снизит износ контактных пластин розетки.

Принципиальная схема сетевого фильтра:

Где применяется фильтр и что делать, если его нет

Дело в том, что в качественных блоках питания он должен быть установлен, прям на плате и тем более на БП высокой мощности, например компьютерных. Но, к сожалению, ваши зарядные устройства для смартфона, БП от ноутбука, ЭПРА люминесцентных и светодиодных ламп чаще всего не имеют их в своем составе. Это связано с тем, что китайские производители упрощают схемы своих устройств для снижения их себестоимости. Часто бывает, что на плате есть места для деталей, назначение которых фильтровать помехи, но они просто не распаяны и вместо них стоят перемычки. Компьютерные блоки – это отдельная тема, схема практически у всех одна, но исполнение разное, и в самых дешевых моделях фильтр отсутствует.

Вы можете снизить помехи вашего телевизора или другого устройства которое хотите защитить и улучшить свойства его электропитания дополнив обычный удлинитель таким фильтром. Его можно собрать самому или извлечь из хорошего, но ненужного или неисправного БП.

Напоследок рекомендуем просмотреть полезное видео по теме:

Сетевой фильтр – это простое, но полезное устройство, которое улучшит качество электропитания ваших приборов и снизит вред, наносимый его частоте работой импульсных БП, а область применения достаточно широка – используйте его для любой современной аппаратуры. Его устройство позволяет повторить схему даже начинающему радиолюбителю, а ремонт не составит труда. Использование сетевого фильтра крайне желательно для потребителей любого рода.

Сетевой фильтр — что это такое, зачем он нужен, как выбрать для компьютера, схема, фото и видео-инструкция по ремонту своими руками

Автор Aluarius На чтение 7 мин. Просмотров 140 Опубликовано 30.10.2015

Для чего нужны сетевые фильтры? Почему их установка спасает бытовые электронные приборы? Насколько необходим этот прибор в сети переменного тока? И, вообще, сетевой фильтр – что это такое? Эти вопросы сегодня волнуют многих обывателей, которые столкнулись с проблемой некорректной работы бытовых приборов и даже полным отключением их в некоторых ситуациях. Поэтому поговорим об этом приборе и разберемся в его функциональности, заодно ответим на вопрос, зачем нужен сетевой фильтр?

Немного теории

Из школьного курса физики известно, что ток переменного типа в сети дома является синусоидальным. То есть, сила тока и его напряжение меняются по синусоиде, где центральная ось, вокруг которой происходят колебания, это время. Эти колебания симметричные. Так вот за 1 секунду разница значений напряжения попадает в предел от +310 В до -310 В. И этих колебания за секунду происходит 50 раз, что и является напряжением 220 В. 50 колебаний измеряются герцами. Кстати, в зарубежных сетях этот показатель равен 60 герцам.

Конечно, симметрия колебаний – это идеал, до которого нашим сетям далеко. Скачки, импульсы, искажение синусоиды по длине и высоте – это всего лишь малая часть того, что творится в наших сетях переменного тока. Конечный результат такой чехарды – выход из строя бытовой техники. Чаще всего от этого страдают телевизоры, компьютеры, музыкальные центры, радиотелефоны и прочие.

Что же является причинами искажения синусоиды?

• Атмосферное перенапряжение.
• Пуск или остановка мощных электропотребителей. К примеру, водяного насоса, которым производят полив сада или огорода.
• Короткое замыкание в подстанции на высокой ее стороне.
• Всевозможные переходные процессы, связанные с переключением трансформатора.

То есть, получается так, что любое искажение синусоиды – это, по сути, комплекс других синусоид, которые имеют свою амплитуду и размеры. Оптимальный же вариант – это одна синусоида с определенной частотой волны и ее амплитудой. В данном случае частота должна быть 50 герц, а амплитуда 310 вольт. Все остальные амплитуды необходимо просто погасить.

Импульсные помехи

Все помехи, о которых было описано выше, поддаются математическим объяснениям. Поэтому с ними легко справиться. Но есть и другие, которые не поддаются прогнозированию. Это так называемые импульсные помехи, а точнее сказать, броски напряжения, которые могут возникнуть в любой момент. Во-первых, они краткосрочные. Во-вторых, при их появлении резко вырастает напряжения до высоких величин, что негативно сказывается на техническом состоянии бытовой техники.

Импульсные помехи необходимо подавить. Именно для этого и используются сетевые фильтры.

Устройство и схема

Схема сетевого фильтра достаточно проста. Для того чтобы понять, как работает этот прибор, необходимо понять, как можно погасить скачкообразные помехи в сети. К примеру, резисторы. Сопротивление этих приборов не зависит от силы тока, который проходит через них. Но вот индуктивность и емкость прямо пропорциональны току. То есть, получается так, что чем выше сила тока и напряжение, тем больше вырастает сопротивление катушки индуктивности.

Это качество и применяется в фильтрах для подавления краткосрочных скачков напряжения с большой ее величиной. Для этого всего лишь необходимо установить две катушки индуктивности в фазный и нулевой проводник. Кстати, их индуктивность может располагаться в достаточно широком диапазоне от 60 до 200 мкГн.

Что касается резисторов, то их тоже можно устанавливать в сетевой фильтр для компьютера или телевизора.

Внимание! Нельзя в сетевых фильтрах использовать резисторы с большим сопротивлением. Это может повлиять на само напряжение, а точнее сказать, на его падание. Так что максимальное сопротивление резисторов – 1 Ом.

Специалисты считают, что среди всех предлагаемых моделей на сегодняшний день эффективными являются сетевые фильтры LC. Все дело в том, что в их конструкции кроме катушек индуктивности установлены и конденсаторы. Кстати, их емкость варьируется в пределах от 0,22 до 1,0 мкФ. При этом необходимо учитывать, что напряжение конденсатора должно быть почти в два раза выше напряжения сети. Это запас на случай высокого скачка.

Зачем такая сложная схема?

• «L» – это катушка, которая будет выравнивать скачки тока.
• «C» – это конденсатор, который будет гасить высокие скачки напряжения.

Возвращаемся к импульсным помехам. Их можно гасить с помощью специального полупроводникового элемента – варистора. По сути, это резистор, который в штатном режиме, то есть, при низком напряжении, обладает высоким сопротивлением и ток через себя не пропускает. Как только ток в сети поднимается до номинала (470 В) вариатора, он сбрасывает сопротивление и пропускает ток.

Итак, подведем итог. Сетевой фильтр для компьютера или другого бытового электронного прибора в своей конструкции должен содержать:

• Соединенные последовательно две катушки.
• Конденсатор, подключенный параллельно.
• Варистор.
• Резисторы.

Внимание! Все элементы необходимо строго подбирать под нагрузку в сети. То есть, номинальный ток элементов подгоняется под потребляемую мощность бытового прибора. Это важно будет для тех, кто решил провести сборку сетевого фильтра своими руками.

Что на практике?

Во-первых, начнем с того, что для таких бытовых приборов, как электрический чайник, плита, фен, утюг и прочие, то есть, для мощных агрегатов, скачки напряжения, а тем более импульсное искажение напряжения, не являются помехами. На их корректную работу они не влияют, и качество эксплуатации от этого не страдает. То есть, сетевые фильтры им не нужны.

А вот всем остальным приборам (телевизорам, компьютерам, музыкальным центрам и так далее) фильтр необходим. Правда, все перечисленные аппараты потребляют мизер энергии, так что небольшой прибор в несколько ампер будет достаточным.

Кстати, необходимо отметить, что основная масса используемых в быту фильтров, как таковыми не являются. Все дело в конструкции, в которой установлен всего лишь варистор, да небольшой контактный выключатель, он отключает сеть при высоких показателях напряжения. По сути, это обычная биметаллическая пластина. Сделать из этого прибора настоящий фильтр не проблема. Придется вооружиться паяльником и приобрести необходимые детали.

Внимание! Учтите, что катушки с большой емкостью, предназначенные для больших нагрузок, являются деталями громоздкими и дорогими. Поэтому их использовать в бытовых фильтрах нет необходимости.

Как правильно выбрать?

Итак, вопрос, как выбрать сетевой фильтр, встречается достаточно часто. Поэтому есть необходимость разобрать основные критерии выбора и определить, какой сетевой   фильтр лучше.

• Показатель поглощения импульсных искажений. Измеряется этот показатель в джоулях. Обычно он указывается и на упаковке, и на корпусе прибора. В данном случае, чем он будет больше, тем лучше, потому что такой фильтр будет гасить импульсные скачки напряжения высокой величины.
• Количество розеток (варьируется от одной до восьми).
• Длина питающего провода. В принципе, сетевые фильтры выполняют сразу две функции: защиты и удлинителя. Так что длина провода – это удобство использования.
• Есть модели, в конструкции которых присутствуют телефонные разъемы. Это может быть один разъем или несколько. Второй вариант предпочтительнее. Можно одновременно запитать телефон, модем, факс.
• Наличие светового индикатора. Он показывает, что все элементы фильтра работают.

Выбор сетевого фильтра также зависит от того, где он будет использоваться. То есть, дома, в офисе или на производстве. Если говорить о домашних моделях, то это компактные устройства с пятью розетками. Некоторые производители устанавливают и общий выключатель, и отдельные выключатели к каждой розетке, что очень удобно. Есть фильтры и с шестью розетками, в которых шестая – это розетка под нестандартные адаптеры.

Заключение по теме

Итак, в этой статье было рассмотрено несколько вопросов, которые касались сетевых фильтров. И основной из них – что такое сетевой фильтр? Конечно, для многих обывателей теоретическая часть, наверное, была не интересна. Хотя некоторые позиции являются основополагающими, и знать их надо. А вот вопрос, как выбрать сетевой фильтр – самый важный для обычных потребителей. Поэтому возьмите его на вооружение, когда пойдете в магазин. И последнее. Сетевые фильтры – простая необходимость. Отказываться от этих приборов не стоит.

выбираем сетевые фильтры и стабилизаторы / Блог компании М.Видео-Эльдорадо / Хабр

В этом посте мы расскажем о простых и недорогих способах «электрической гигиены» в зависимости от типа проблем в вашей электросети.

Зачем все это нужно

Существует множество причин, по которым «питание от сети» может отклониться от нормы и даже выйти за пределы стандартных отклонений. Так, вечернее напряжение в сети – когда в каждой розетке каждой квартиры по включенному чайнику, телевизору или компьютеру — значительно отличается от напряжения в ночные или дневные часы с минимальной нагрузкой.

Другой пример: гражданин подключил к домашней сети промышленный сварочный аппарат, и все соседи по подъезду или дому наслаждаются импульсными помехами в виде полосок на экранах и треска в акустике.

В большинстве случаев снижение качества электропитания непредсказуемо и неизбежно из-за внешнего характера источника – как, например, импульсные скачки напряжения во время грозы. Иногда проблема известна очень даже хорошо – например, мощный фен, чайник или старинный холодильник, периодически рассылающие «электроикоту» по хлипкой домашней или офисной электропроводке, избавиться от которой выше наших сил, хотя в некоторых случаях вопрос решается простой подтяжкой контактов на всем пути.

Список возможных источников проблем с электричеством можно продолжить и дальше. Но будь то искрящие контакты в подъезде или регулярные перепады на подстанции – для владельца «внезапно» сгоревшей не по гарантии техники итог один.

Фильтр фильтру рознь

Входное сетевое напряжение с высокочастотными и импульсными помехами

Напряжение после фильтрации импульсных помех варисторами

Выходное напряжение после LC-фильтрации высокочастотных помех

В действительно хорошем сетевом фильтре есть дополнительные средства защиты. Например, автоматический предохранитель, отключающий питание при определенной токовой перегрузке. Или специальные метал-оксидные варисторы, срабатывающие при экстремальных пиках напряжения во время грозы или в случае короткого замыкания.

ЭРА SF-6es-2m-B: типичный сетевой фильтр

Некоторые сетевые фильтры предлагают дополнительные «сопутствующие услуги», например, обеспечивают фильтрацию и защиту для телефонной линии / факса, Ethernet-сети и телевизионной антенны. Возникновение подобных помех — не такая уж большая редкость в старых зданиях, кабельная разводка в которых за многие годы эксплуатации превратилась в многослойное и порой даже хаотичное переплетение силовых и сигнальных проводов с ветхими и проржавевшими контактами. Функции подобной фильтрации с равным успехом могут быть востребованы как в офисе, так и в домашних условиях.

Стабилизатор: полет нормальный

До недавнего времени в России нормой для однофазной сети считалось напряжение 220 В ±10% (ГОСТ 5651-89), то есть нормальным считалось любое напряжение переменного тока в пределах от 198 до 244 вольт. С недавнего времени в силу вступил приведенный к европейским нормам межгосударственный стандарт ГОСТ 29322-2014 (IEC 60038:2009), по которому стандартным считается сетевое напряжение 230 В ±10%, или от 207 до 253 В. Старые добрые 220 В, впрочем, пока никто не отменял – стандарты действуют параллельно, так что в целом можно учитывать примерный диапазон 200-250 В.

Почти вся современная компьютерная и бытовая электроника оснащается импульсными блоками питания, которые сами себе — прекрасные стабилизаторы и способны работать в широком диапазоне питающих напряжений. Так, например, подавляющее большинство компьютерных блоков питания – как встраиваемых в ПК, так и внешних, для ноутбуков и планшетов — рассчитаны на глобальное использование в большинстве стран мира с номинальным напряжением сети от 110 В до 240 В. В некоторых случаях такая техника «запускается» даже при напряжении всего 90-100 В. Соответственно, снижение напряжения в розетке по любым причинам для них не помеха, повышающая компенсация происходит автоматически.

С повышенным напряжением немного сложнее: даже самая современная электроника рассчитана максимум на 250-260 В, но если такое напряжение в питающей сети почему-то стало нормой (в городских условиях в это трудно поверить), конечно же, лучше его стабилизировать внешними средствами.

Вне зависимости от повышенного или пониженного напряжения в особую группу риска попадают все любители теплого лампового звука – раритетных виниловых вертушек, плееров, усилителей и другой старинной техники. В этом случае применение стабилизаторов, как говорится, не обсуждается.

В настоящее время наиболее популярными и многочисленными представителями класса бытовых стабилизаторов напряжения являются электронные, где входящий ток с частотой 50 Гц преобразуется в высокочастотные импульсы с частотой в десятки килогерц и управляется с помощью широтно-импульсной модуляции (ШИМ). Из существенных минусов таких стабилизаторов можно отметить лишь то, что синусоида на выходе таких стабилизаторов далека от идеала. Список плюсов гораздо длиннее: компактность, небольшой вес, огромный рабочий диапазон, универсальность, устойчивость к перегрузкам, и, главное, невероятно доступная цена.

Помимо этого, в рознице изредка также можно встретить «классику»: внушительных размеров блоки, ступенчато снижающие или поднимающие выходное напряжение за счет электронного или релейного переключения обмоток размещенного внутри полноценного автотрансформатора. Такие стабилизаторы громоздки, имеют изрядный вес, но при этом практически не искажают синусоиду входного тока. Как правило, стабилизаторы этого класса ориентированы на питание целого дома или выполнение специфической задачи – вроде питания газового котла, однако при определенных условиях именно такое устройство может оказаться идеальным выбором аудиофила.

Хороший стабилизатор, как правило, оснащается всеми пассивными фильтрами, характерными для сетевых фильтров, а также имеет все мыслимые виды защиты, в том числе от перенапряжения, перегрузки, перегрева, короткого замыкания и т.д.

Что надо знать при выборе сетевого фильтра

• Даже самые совершенные схемотехнические решения для стабилизации, фильтрации и защиты попросту бессмысленны, если контакты в розетках вырезаны из консервной банки и болтаются по чем зря, а пайка разъемов сделана некачественно. В таких условиях любые перепады нагрузки в сети будут автоматически создавать многочисленные помехи.
  Сетевой фильтр Power Cube PRO

  При покупке надо обратить внимание на качество исполнения розеток, вилок, кабелей и контактов. Вилки должны максимально плотно входить в розетки, кабель устройства, если имеется, должен быть надежным, из многожильного провода, с качественной изоляцией, рассчитанным на достаточно большую пиковую силу тока в синфазном режиме. Очень хорошо, если розетки устройства оснащены защитными шторками, это внесет дополнительную безопасность в доме с дошкольниками.


• Просчитайте заранее количество необходимых розеток для подключения техники, чтобы впоследствии не пришлось городить огород ненужных дополнительных контактов из удлинителей и других переходников.

  Хороший сетевой фильтр или стабилизатор может обладать индикацией наличия заземления или режима перегрузки, это полезный бонус. Что касается встроенного в сетевой фильтр зарядного устройства с одним или несколькими портами USB – это, скорее, приятная мелочь, несколько влияющая на цену, но никак не связанная с основной функцией устройства.


• В процессе выбора сетевого фильтра важно обратить внимание на суммарную энергию пиковых выбросов паразитного напряжения (в джоулях), которую устройство теоретически в состоянии отфильтровать и погасить в каждый момент времени без саморазрушения. Впрочем, максимальное число джоулей в спецификации фильтра – тоже не истина в последней инстанции, поскольку правильно спроектированный фильтр способен «заземлять» часть энергии через варисторы. Тем не менее, в процессе выбора маркировку фильтра в джоулях не стоит сбрасывать со счетов.


• Следующий важный параметр – максимальный ток помехи, на который рассчитан фильтр, в амперах. В дополнение, сетевой фильтр также может быть промаркирован по максимальной нагрузке, при этом она может быть указана как в амперах, так и в ваттах.


• Некоторые производители также добавляют в список характеристик сетевых фильтров максимально допустимое напряжение (в вольтах) уровень ослабления высокочастотных помех для разных частот (в децибелах) и наличие защиты от перегрузки – например, от перегрева.
  Наконец, ряд параметров фильтра, определяющий его выбор в каждом отдельном случае: длина кабеля, количество розеток, возможность настенного монтажа, наличие дополнительных фильтров для телефонной линии и витой пары, наличие портов USB и так далее.


Вариант 1: новостройка

Казалось бы, напряжение в розетке должно быть максимально близким к идеальной синусоиде. Увы, даже такую идиллию легко может испортить на пару месяцев приглашенная соседом на ремонт гоп-группа с раздолбанным инструментом: каждый электродвигатель в каждой помирающей болгарке, дрели или отбойнике будет искрить из последних сил до финальной своей черты, рассылая по проводке дома «импульсы смерти».

Это еще цветочки: наиболее активные и неугомонные жильцы периодически будут подключать к домашней сети промышленные сварочные аппараты, чтобы все соседи по подъезду или дому смогли «насладиться» импульсными помехами в виде полосок на экранах ТВ и ПК и забористым треском в колонках и наушниках.

Итак, даже жители относительно новых микрорайонов в крупных городах и мегаполисах с относительно новой инфраструктурой не защищены от импульсных и высокочастотных помех силового питания – по крайней мере, локального происхождения.

Как минимум, несколько первых лет жизни нового дома неизбежно будут посвящены различным ремонтам и перестройкам. В такой ситуации, возможно, покупка самого «мощного» сетевого фильтра не нужна, но совсем без фильтрации силового напряжения никак не обойтись.
Из недорогих вариантов можно присмотреться к сетевым фильтрам отечественной компании «Эра». В ее ассортименте много моделей, отличающихся по уровню защиты и наличию дополнительных функций.

Наиболее доступным и простым решением для фильтрации сетевого напряжения можно назвать недорогой сетевой фильтр ЭРА SF-5es-2m-I. Устройство выполнено в пожаробезопасном корпусе, имеет кабель длиной 2 м и оснащено пятью розетками формата EURO с заземляющим контактом.

Максимальная нагрузка фильтра составляет 2200 Вт (10 А), максимальный ток помехи заявлен на уровне 7000 А, а максимальная рассеивающая энергия – на уровне 300 Дж при максимальном отклонении напряжения нагрузки 275 В.

Сетевой фильтр ЭРА SFU-5es-2m-W

Этот фильтр оснащен индикатором включения, фильтром импульсных помех, защитой от короткого замыкания и перегрева. В дополнение устройство ослабляет высокочастотные помехи (0,1 – 10 МГц) на 10-40 дБ.

Те, кому высокочастотная фильтрация некритична, могут обратить внимание на сетевой фильтр ЭРА USF-5es-1.5m-USB-W: при схожих характеристиках по нагрузке, максимальному току (за вычетом ВЧ-фильтра) это устройство оснащено выключателем и обеспечивает максимальное рассеивание энергии до 125 Дж, а также оснащено двумя встроенными портами USB для зарядки портативной техники и имеет настенный крепеж.

Несколько более дорогой вариант – сетевой фильтр ЭРА SFU-5es-2m-B, объединяет все преимущества двух названных выше фильтров, включая ВЧ-фильтр, порты USB, настенный монтаж, выключатель и максимальное рассеивание энергии до 300 Дж, но при этом выполнен в надежном корпусе из поликарбоната стильного черного цвета.

Тем, кому необходимы длинные кабеля, есть смысл присмотреться к сетевым фильтрам серии Sven Optima на шесть розеток, поставляемым в розницу с 1,8-метровым, 3-метровым или 5-метровым сетевым кабелем. Эти фильтры рассчитаны на максимальную нагрузку до 2200 Вт, максимальный ток помехи до 2500 А и максимальное рассеивание энергии до 150 Дж при отклонении напряжения нагрузки до 250 В.

Несмотря на небольшую цену они оснащены встроенным выключателем, индикатором включения, фильтром импульсных помех, защитой от короткого замыкания и автоматической защитой от перегрузки.

К этому же классу устройств можно отнести сетевой фильтр Pilot L 1,8 m от ZIS Company. Особенностью этого фильтра является наличие пяти розеток стандарта EURO плюс одной дополнительной розетки российского образца, а также поддержка максимального тока помехи до 2500 А и максимальной рассеиваемой энергии до 800 Дж.

Особняком в ряду сетевых фильтров стоят однорозеточные решения, которые сегодня присутствуют в ассортименте большинства производителей. На эти фильтры в обязательном порядке стоит обратить внимание владельцам Hi-Fi и Hi-End техники, особенно той, что выпущена 20 и более лет назад. «Индивидуальный» сетевой фильтр позволит оградить слушателя от щелчков и других фоновых звуков, а любимые усилители, вертушки, фонокорректоры и деки – от преждевременного старения без того уже «не молодых» компонентов.

Сетевой фильтр Pilot S-Max

Например, однорозеточный сетевой фильтр Pilot BIT S с максимальной нагрузкой до 3500 Вт, максимальным током помехи до 10000 А и рассеиваемой энергией до 150 Дж обеспечит полную защиту техники с помощью фильтра импульсных помех, защиты от короткого замыкания и перегрузки.

Еще одно интересное однорозеточное решение – сетевой фильтр APC Surge Arrest P1-RS от компании Schneider Electric, несмотря на свои компактные размеры, гарантирует максимальную нагрузку до 16 А, максимальный ток помехи до 26000 А и рассеивание энергии до 903 Дж. Такая мощная защита с успехом может использоваться в качестве фильтра-переходника на обычный многорозеточный удлинитель.

Вариант 2: для дачи

У того же APC для таких случаев имеются сетевые фильтры на четыре или пять розеток, такие как APC P43-RS или APC PM5-RS из серии Essential. При максимальной нагрузке до 10 А, они обеспечивают напряжение отключения нагрузки до 300 В при максимальном токе помехи до 36000 А и максимальной рассеиваемой энергии до 918 Дж.

В дополнение к пожаробезопасному корпусу, фильтрации импульсных помех и защите от короткого замыкания, эти фильтры оснащены выключателями и евро-розетками с механической защитой.

Интересным решением вопроса фильтрации и защиты также может стать сетевой фильтр Sven Platinum 1,8 м Black. Уникальность этого фильтра в том, что, помимо общего механического выключателя, каждая из его пяти розеток оборудована индивидуальным выключателем с индикатором работы. Устройство рассчитано на нагрузку до 2200 Вт, максимальный ток помехи до 2500 А и максимальную рассеиваемую энергию до 350 Дж.

Для перфекционистов сегодня в России доступны уникальные сетевые фильтры компании Monster. Цена на изделия этой марки в два-три раза выше схожих предложений от других брендов, однако применение керамических варисторов, технология Clean Power для снижения электромагнитного излучения, цепи дополнительной защиты и уникальный внешний вид вполне компенсируют эту разницу.

Самый универсальный сетевой фильтр Monster – Core Power 800 USB, оснащен восемью евро-розетками, двумя портами USB для зарядки портативной техники, а также входом и выходом LAN для дополнительной защиты Ethernet-кабеля от импульсных помех. Он держит нагрузку до 16 А и обеспечивает рассеивание помех с энергией до 1440 Дж. Фильтр имеет индикацию включения и заземления, защиту от короткого замыкания и перегрузки, а также механическую защиту розеток.

Сетевой фильтр Monster Core Power 800 USB

«Ближайший родственник» этой модели — сетевой фильтр Monster Core Power 600 USB, рассчитан на шесть розеток и не имеет LAN-фильтра, но при этом обеспечивает максимальное рассеивание энергии помех до 1836 Дж.

Список достойных сетевых фильтров можно продолжить несколькими заслуживающими доверия торговыми марками – такими как InterStep, Uniel, Ippon, IEK, Defender, Powercom, ExeGate и др.

При выборе фильтра самое главное – правильно оценить ситуацию с качеством электропитания в вашем доме или офисе, а также определиться с потребностями и количеством электроники и бытовой техники, которая будет подключена к фильтру. Например, тем, кто получает в дом интернет по оптике или витой паре, совершенно не нужен фильтр для телефонной линии, чего не скажешь о тех, кто подключен к Сети по ADSL.

В любом случае выбор сетевого фильтра заслуживает особого внимания, поскольку от этого, казалось бы, малозначительного устройства иногда зависит срок службы техники, цена которой в десятки и сотни раз превышает стоимость этого фильтра.

Выбираем стабилизатор напряжения

Тем не менее, имена наиболее популярных торговых марок здесь практически те же, а выбор несколько упрощается благодаря тому, что ключевых параметров для определения наиболее подходящего решения значительно меньше.

Да, большинство сетевых стабилизаторов содержат встроенные фильтры помех и также могут быть промаркированы по максимальной энергии рассеивания, но наиболее важными параметрами при выборе все же являются максимальная нагрузка и диапазон стабилизации входных напряжений.

Классифицировать сетевые стабилизаторы лучше всего по максимально допустимой нагрузке, и уже после этого смотреть диапазон стабилизации напряжений.

В России допустимая максимальная нагрузка обычно нормируется в ваттах (Вт) или киловаттах (кВт), в других странах – в частности, в Китае, принята маркировка в вольт-амперах (ВА) или киловольт-амперах (кВА).

Ватты активной мощности и вольт-амперы полезной мощности – величины отнюдь не тождественные, последние для достижения примерного равенства необходимо умножать на так называемый коэффициент мощности, который у бытовой техники и электроники колеблется в пределах 0,6-1,0.

На практике обычно просчитывают примерную суммарную мощность нагрузки, и затем, чтобы узнать искомую полезную мощность в вольт-амперах, умножают ее на 1,4. И наоборот: при необходимости выяснить примерную нагрузку стабилизатора в ваттах полезную мощность умножают на коэффициент 0,7.

И еще один полезный практический совет: высчитав суммарную максимальную мощность предполагаемой нагрузки стабилизатора, добавьте к результату еще 25%, небольшой запас позволит не только избежать перегрузки в будущем, при подключении новых устройств, но также избавит стабилизатор от работы в предельном режиме, где у него заметно падает КПД.

Выбирая стабилизатор, также стоит обратить внимание на наличие «умного» режима Bypass («обход»): при номинальном напряжении сети такое устройство не будет попусту расходовать энергию и включится в работу только тогда, когда в этом действительно появится необходимость.

Определяясь с максимально допустимой мощностью нагрузки сетевого стабилизатора напряжения, следует смотреть на его характеристики, а не на название: совсем не факт, что цифры в наименовании имеют хоть какое-либо практическое отношение к мощности устройства.

Для стабилизации сетевого напряжения при относительно небольшой нагрузке — в пределах до 300 Вт — есть очень интересные решения у Sven. Компактные стабилизаторы выполнены в необычном «кубическом» дизайне и имеют достаточно широкий диапазон стабилизации напряжения – как правило, в пределах от 150 до 280-295 В.

Здесь как раз тот случай, когда не следует доверять цифрам в названии и особо внимательно читать характеристики: у стабилизатора Sven VR-V 600 максимальная нагрузка составляет 200 Вт, у Sven Neo R 600 — не более 300 Вт.

Оба «кубика» имеют защиту от перегрузки и короткого замыкания, рассчитаны на максимальный ток помехи до 6500 А и рассеиваемую энергию до 220 Дж, и оба оснащены розетками с механической защитой.

Для более мощных нагрузок компания выпускает стабилизатор Sven VR-V1000, обеспечивающий подключение техники мощностью до 500 Вт. К такому «кубику» уже можно подключить не только домашнюю аудиосистему, но также дополнительные устройства, такие как телевизор, игровая приставка, персональный компьютер.

Стабилизатор напряжения Sven VR-V1000

В модельном ряду стабилизаторов напряжения производства Schneider Electric представлены две популярные модели APC LS1000-RS Line-R и APC LS1500-RS Line-R, рассчитанные на нагрузку до 500 Вт и 750 Вт, соответственно. Оба стабилизатора работают с входными напряжениями в диапазоне 184-248 В, оснащены индикаторами рабочего напряжения и перегрузки, фильтрами импульсных помех, защитой от короткого замыкания и перегрузки.

Не поленитесь перед покупкой также проверить максимальное рабочее напряжение стабилизатора — если этот параметр действительно критичен для вашей сети. Так, например, стабилизатор APC LS1500-RS Line-R рассчитан на диапазон входных рабочих напряжений 184-248 В, в то время как модель APC Line-R 600VA Auto, хоть и рассчитана на меньшую мощность, до 600 Вт, в то же время обеспечивает значительно более широкий диапазон стабилизации входных напряжений, от 150 до 290 В, чем, в частности, и объясняется его более высокая цена.

Стабилизаторы напряжения от 1000 Вт (1 кВт) и выше следует выделять в отдельную категорию, рассчитанную на обслуживание мощной офисной техники, бытового оборудования для домов (например, для отопительных котлов) или стабилизации напряжения во всем доме. Для таких целей часто применяют мощные системы с автотрансформаторами.

Sven — одна из немногих компаний, кто производит и продает в России стабилизаторы с автотрансформатором, рассчитанные на значительную нагрузку и при этом обладающие доступной ценой. Так, например, модель Sven AVR PRO LCD 10000 справляется с нагрузкой до 8 кВт в диапазоне стабилизации от 140 до 260 В — отличный выбор для подключения всего загородного жилого дома.

Очень большой ассортимент мощных компактных стабилизаторов выпускает ранее упомянутая «Эра».

Стабилизатор напряжения ЭРА СНК-1000-М

Обратите внимание на маркировку ее изделий: в названии стабилизаторов, как правило, указывается полезная мощность в ватт-амперах. Например, стабилизатор ЭРА СНК-1000-М рассчитан на 1000 ВА, то есть, с ним можно смело закладывать максимальную активную нагрузку до 700 Вт.

Для питания мощной домашней нагрузки – от 3000 Вт и более, также отлично подходят стабилизаторы с релейной регулировкой нагрузки. Они доступны по цене, компактны, обладают широким диапазоном стабилизации – от 140 до 270 В и оснащены всеми мыслимыми видами защиты.

Наиболее доступная модель этой серии – ЭРА STA-3000 — выдержит нагрузку до 3 кВт, при этом автоматически отключится при длительном стабильном напряжении сети. Вдобавок, устройство оснащено многоцветным ЖК-дисплеем для наглядной индикацией текущего режима работы.

По сути мы прошлись по всем основным проблемным случаям, связанным с электропитанием, и подобрали модели для каждого из них. Надеемся, с ее помощью вы сможете выбрать наиболее подходящий именно вам вариант защиты.

Как работают сетевые фильтры и предохранители?

Криса Вудфорда. Последнее изменение: 23 января 2020 г.

При ударе молнии захватывающе и волнительно, но это страшно слишком. Страшно, потому что опасно: прыгающие молнии содержат огромное количество электрической энергии которые выпущены в доли секунды. Если рядом с вашим домом ударит молния, все это электричество должно куда-то уходить. Один место, куда он может пойти, это через система электропроводки в вашем доме, повреждая или разрушая любые электрические элементы, которые подключены в то время.Почти невозможно не дать молнии повредить ваши вещи, и это как правило, лучше всего отключать все, что можно, перед бурей прибывает. Еще одна полезная вещь, которую вы можете сделать, — это установить Surge протекторы . Эти дешевые компактные кубики и удлинители помогают выровнять внезапные пики электричества в электросети и уменьшить вероятность повреждения чувствительного электронного оборудования. Давайте подробнее рассмотрим как они работают.

Фото: Электрический огонь! Хотя цифры меняются от страны к стране и из года в год, электрические сбои или неисправности обычно вызывают от четверти до половины всех пожаров; сетевые фильтры и предохранители помогают снизить риск.Фотография стажера-пожарного, тушащего электрический огонь с помощью углекислый газ от Уильяма Кенни любезно предоставлен ВМС США.

Что такое скачки напряжения?

Фото: Типичный британский сетевой фильтр, встроенный в куб. Это сделано Belkin, вероятно, самой известной марки; другие популярные марки включают APC, Ativa и Hubbell. Обратите внимание на световые индикаторы наверху, оба из которых должны быть освещены, чтобы подтвердить, что протектор работает. Тот самый слева горит зеленым светом, показывая, что прибор защищен.Тот, что справа (с пометкой «Заземлен» или «Питание») подтверждает, что питание включено.

Если вы читали нашу длинную статью об электричестве, вы будете знать, что электрический ток — это поток электронов (крошечных частиц внутри атомов), переносящих энергию через металл или другое вещество в петле, называемой схемой . Вы также знайте, что электричество может быть чрезвычайно опасным: это не что-то возиться, если вы цените свою жизнь. Электричество, которое приходит наши дома от электростанций путешествуют по невероятно высокое напряжение, потому что это помогает экономить энергию.Трансформеры на подстанциях рядом со зданиями преобразует мощность высокого напряжения в более низкое напряжение, чем бытовой техникой в ​​наших домах можно спокойно пользоваться. Различная техника нужна большее или меньшее количество электроэнергии. Вещи, которые становятся горячими (электрические души, тостеры и печи) нуждаются в больших токах, которые одновременно обеспечивают большую мощность, тогда как электронное оборудование (проигрыватели компакт-дисков, телевизоры и т. д.) требует гораздо меньших токов и потребляет меньше энергии. Все эти устройства предполагают, что электричество, поступающее в в вашем доме достаточно постоянное напряжение .

Фото: еще один снимок сетевого фильтра Belkin в его розничной упаковке.

Но иногда напряжение колеблется из-за резких изменений в способе подачи энергии из сети. Или это может случиться если кто-то на соседнем заводе включает или выключает огромный прибор с мощным электродвигателем внутри него, что может вызвать внезапный скачок или падение напряжения во всей цепи в вашем доме. Очень Кратковременное изменение напряжения называется скачком .Более продолжительное изменение называется скачком . Скачок или скачок напряжения, вероятно, не повлияет на другие крупные приборы, но может повредить крошечные компоненты чувствительного электронного оборудования. Нам нужно что-то, что сглаживает любые пики напряжения — и это то, что делают устройства защиты от перенапряжения.

Как работают сетевые фильтры

Приборы, которые вы используете, питаются от розеток в стене. Электроэнергия от розеток подается прямо в прибор по длина кабеля.В устройстве защиты от перенапряжения основная линия электропередачи (известная как провод под напряжением или провод под напряжением ) имеет дополнительное соединение (a своего рода «проселочная дорога»), связанная с ней, которая ведет к земле провод (иногда также называемый Заземляющий провод ; защитный провод в электрической цепи, которая безопасно передает любой нежелательный ток в землю). Обычно импульсное соединение неактивно. Тем не мение, если появляется напряжение, превышающее нормальное, и производит слишком много электрический ток, избыточный ток безопасно отводится в сторону дорога к земле.Это означает, что в ваш прибор, поэтому он лучше защищен от повреждений.

Как устройство для защиты от перенапряжения узнает, когда нужно отвести ток? это фактически устройство, называемое варистором (зависящее от напряжения резистор), сделанный из вещества, называемого оксидом металла полупроводник что обычно плохо проводник (переносчик) электричества. Когда чрезмерное напряжение Полупроводник в варисторе становится хорошим проводником и начинает нормально проводить электричество.Пока волна напряжение сохраняется, полупроводник направляет опасный ток на землю. Как только все возвращается в норму, полупроводник снова переключается.

Все это означает, что ваш прибор защищен не только во время скачок напряжения — он должен продолжать нормально работать.

Изображение: Изображение слева: Без сетевого фильтра соединения «горячий / активный» (коричневый) и нейтральный (синий) обеспечивают питание вашего прибор. Заземление (зеленое) обычно подключается к металлический корпус, чтобы обеспечить безопасный способ выхода паразитных токов, но это не участвует в подаче питания на прибор.Правое изображение: с сетевым фильтром есть дополнительное соединение токоведущего / токоведущего провода на землю. Если всплеск ток течет по горячему / находящемуся под напряжением проводу, любой избыточный ток безопасно отведен вокруг импульсного провода (красный) на землю. NB: Это пример показывает типичную британскую проводку.

Почему сетевые фильтры не обеспечивают полную защиту

Важно отметить, что сетевые фильтры не дают вам полной защита. Прямой удар молнии — это абсолютно массивный разряд электричество; сетевой фильтр, вероятно, не остановит такой огромный скачок напряжения от повреждения вещей в вашем доме.Защита от перенапряжения также имеет ограниченную ценность, когда скачки напряжения длятся некоторое время. и они не защищают от более высоких, чем ожидалось, токов от Энергосистема.

Что такое предохранители?

Фото: Предохранитель внутри электрической вилки (подключен к электросети Великобритании). Предохранитель — коричневый вертикальный цилиндр справа. Он находится последовательно между коричневым (живым) проводом. и источник питания: другими словами, ток от источника должен пройти через предохранитель, чтобы пройти по коричневому проводу.Этот конкретный предохранитель рассчитан на 13 ампер, что является максимально возможным током, который должен выдерживать любой подобный прибор. Для небольших бытовых приборов чаще используются предохранители на 3 или 5 А.

Когда перегорает предохранитель, часто можно услышать, как он перегорел с резким ТРЕЩИНА! это погружает ваш дом во внезапную тьму. Когда это происходит поздно ночью, это очень неприятно, но есть альтернатива. хуже. Если бы у нас не было предохранителей, электрические неисправности могли вызвать возгорание в наших домах и сожгите их дотла.Слава богу, за эти крошечные электрические протекторы, которые защищают нас. Давай узнаем что они есть и как они работают!

Зачем нужны предохранители?

По целому ряду непредсказуемых причин кабели, идущие к электроприборам, могут внезапно оказаться имеют гораздо больший ток, чем следовало бы. Если бы у нас не было предохранителей, эти высокие токи могли бы повредить наши телевизоры, радио, компьютеры, и электрические лампочки, которые могут вызвать пожары и, возможно, даже поставить под угрозу жизнь.Предохранитель защищает электроприборы блокируя токи, которые больше, чем они должны быть.

Как работают предохранители

Фото: Внутри предохранителя. Если вы сломаете предохранитель картриджа, вы обнаружите вот что: тонкий проводящий провод посередине, пропускающий ток, окруженный довольно толстым изолирующим керамическим корпусом. Керамика предназначена для защиты вилки (или другое оборудование, внутри которого установлен предохранитель) от тепла и возгорания при протекании сильного тока.

Вы, наверное, знаете, что провода нагреваются, когда идет электричество. через них.Так работают обычные лампы накаливания. Электричество течет по очень тонкому проводу, который называется нитью . он такой горячий, что испускает свет. Та же идея работает в электрический тостер. Здесь электричество протекает через серию тонких металлические ленты, делая их такими горячими, что они выделяют достаточно тепла, чтобы приготовить хлеб. Предохранитель точно такой же. Это тонкий кусок проволоки разработан для проведения ограниченного электрического тока. Если вы попытаетесь пройти более высокий ток через провод, он нагревается так сильно, что горит или тает.Когда он тает, он разрывает цепь, к которой подключен, и останавливает ток.

Мы устанавливаем предохранители в разных местах дома. В некоторых странах, например, в Великобритании, предохранители вставляются в вилки на всех устройствах, подключается к электрической розетке. Разные приборы рисуют разные количество тока, поэтому электрическому тостеру потребуется более мощный предохранитель (обычно 13 ампер), чем электрический свет (обычно всего 3 ампера).

Виды блоков предохранителей

Фото: Старомодный блок предохранителей.У этого есть четыре плавких предохранителя внутри четырех коричневых бакелитов. держатели предохранителей, каждый предохранитель защищает отдельную цепь внутри дома. Если один предохранитель перегорит, остальные три останутся нетронутыми. Все питание можно включать и выключать с помощью маленького красного переключателя справа. Это переключает все четыре цепи включено или выключено одновременно.

Есть также предохранители, установленные на стыке, где главный в ваш дом поступает электричество. Это перекресток . блок , блок предохранителей , или иногда (более неопределенно) потребительский блок .Он делит входящую электроэнергию на ряд разделяет цепи и питает их в разных частях вашего дома. А мощная цепь питает большие предметы, такие как электрические плиты, в то время как цепи с более низким номиналом питают лампы и другие приборы. Имея разные части вашего дома на отдельных цепях означает, что сбой в одной цепи не останавливает работу других.

Обычно каждая электрическая цепь в вашем доме оснащена собственным предохранителем. В старых блоках предохранителей плавкий предохранитель представляет собой просто подключенный голый кусок провода. между двумя терминалами.Более свежие блоки предохранителей имеют заменяемые патронные предохранители с плавким проводом, встроенным в стеклянный или керамический цилиндр, который вы можете легко вставлять и снимать. Новейшие блоки предохранителей избавляются от плавкие предохранители и вместо них есть выключатели. В случае неисправности блок предохранителей мгновенно обнаруживает проблему, а аварийный выключатель автоматически отключает все затронутые цепи. однажды вы определили и решили проблему, вы можете просто перевернуть переключитесь обратно, чтобы питание снова заработало.

Фото: В современном блоке предохранителей, подобном этому, производства Wylex, вместо него используются выключатели. провода предохранителя или патронов.На первом фото показан весь блок предохранителей; второй показывает крупный план выключателей отключения. Если в одной из цепей течет слишком большой ток, переключатель для этого цепь переворачивается и отключает электричество. Вы можете восстановить питание, снова повернув выключатель (после исправление того, что вызвало проблему). Половина цепей в этом блоке предохранителей оснащена автоматическими УЗО (устройство остаточного тока), которое значительно снижает риск поражения электрическим током при случайном разрезании силовых кабелей.

Какой предохранитель использовать?

Фото: два стеклянных цилиндрических предохранителя на 30 ампер из бытового блока предохранителей. Вы Никогда не нужны такие большие предохранители в одиночной бытовой технике.

Если вам нужно заменить предохранитель, как правило, можно заменить тот, который вы вынули. другой такой же номинал (13 ампер на 13 ампер, 3 ампер на 3 ампер или 5 ампер на 5 ампер). Но это всегда полезно проверить: большинство приборов (или их инструкции по эксплуатации) подскажут, какой предохранитель вам нужен. необходимость.Иногда можно работать инстинктивно: большие приборы, которые нагревают предметы, например, электрические чайники или электрические камины, потребляют большой ток и требуют больших предохранителей; небольшая техника, которая Используйте меньшие токи, например настольные лампы или зарядные устройства для мобильных телефонов, потребуются только небольшие предохранители. Если вы вставили небольшой предохранитель в прибор, который потребляет большой ток, предохранитель сгорит довольно быстро и остановите работу вашего прибора; если вы поместите большой предохранитель в прибор, тока, вы мешаете предохранителю работать и подвергаете себя риску.

Вы также можете рассчитать требуемый предохранитель, исходя из номинальной мощности вашего устройства и напряжения. источника питания, поскольку мощность, напряжение и ток связаны простым уравнением: мощность (ватт) = напряжение (вольты) × ток (амперы). Итак, чтобы найти номинал предохранителя (который должен быть выше, чем ток прибор рисует), просто разделите номинальную мощность вашего прибора на напряжение. Например, если вы живете в Великобритании и у вас есть электрический чайник на 2500 ватт и источник питания на 240 вольт, вы можете видеть, что ваш чайник будет используйте ток 2500, разделенный на 240 или приблизительно 10.5 ампер, значит вам понадобится предохранитель на 13 ампер. Если у вас есть настольная лампа со старомодной лампочкой на 60 Вт, она будет использовать 60/240 = 0,25 А, поэтому предохранитель на 3 ампера — это то, что вам нужно. Вот краткое описание того, как это работает для источников питания 240 вольт:

В случае сомнений всегда используйте предохранитель наименьшего размера ; худшее, что случится в том, что предохранитель перегорит, если ток будет слишком большим.Если вы используете слишком большой предохранитель, он не защитите свой прибор от чрезмерных токов, и вы можете поставить себя, свой дом и свою жизнь рискованно.

В чем разница между сетевым фильтром и предохранителем?

A предназначен для предотвращения внезапного возникновения больших электрических токов от повреждения оборудование в вашем доме. Звучит так же, как сетевой фильтр, не так ли? Но на самом деле это работает иначе. Большинство предохранителей очень тонкие куски проволоки, рассчитанные на пропускание только большого тока через них.Чем толще провод, тем больше тока может течь; так предохранители рассчитанные на более высокие токи, обычно имеют внутри более толстые куски провода их.

Как работает предохранитель? Если ток слишком большой (например, если вы поставили слишком много приборов на одну розетку) предохранитель буквально сгорает выход: провод становится настолько горячим, что плавится и прерывает цепь, чтобы защитить тебя. Иногда предохранители действительно «перегорают»: ток протекает через них настолько велико, что они мгновенно выгорают с громким треском.Таким образом, предохранитель — это очень радикальная форма защита: в случае чего отключает электричество полностью. Сетевой фильтр предназначен для сглаживания небольших колебания напряжения, и он обычно не отключает цепь когда возникает проблема. Вам нужны как предохранители, так и сетевые фильтры. защита от электрических проблем. Действительно, если вы посмотрите на спину типичный сетевой фильтр, вы, скорее всего, найдете … заменяемый предохранитель!

Как устройство защиты от перенапряжения может сэкономить энергию?

В наши дни вам не нужно много искать, чтобы найти сетевой фильтр . От домашних кинотеатров до гаражных мастерских, удлинители , кажется, распространяются как сорняки. По мере того как все больше устройств проникает в наши офисы и дома, их количество может только увеличиваться. Но могут ли устройства защиты от перенапряжения не только защищать наши прекрасные плагины от ударов молнии и позволять запускать несколько устройств от одной розетки, но и экономить энергию?

Чтобы ответить на этот вопрос, важно сначала понять, что такое сетевой фильтр, а что нет.Как следует из названия, основной задачей устройства является защита электронных устройств от разрушительного воздействия скачков напряжения . Также известное как переходное напряжение , скачки напряжения — это любые увеличения сверх стандартного напряжения питания для данной электрической линии. Если увеличение достаточно велико, например, в результате ударов молнии, повышенное напряжение может повредить электрические компоненты. В конце концов, если ваше радио было разработано для работы от 120 вольт, скачок напряжения в 15000 вольт прожигет его проводку.Устройства защиты от перенапряжения решают эту проблему, блокируя или отводя избыточный ток. Чтобы узнать больше об этом процессе, прочтите Как работают устройства защиты от перенапряжения.

Объявление

Существует две основных разновидности устройств защиты от перенапряжений: устройства защиты от перенапряжения для всего дома , которые улавливают избыточное напряжение, когда оно поступает в дом, и устройства защиты от перенапряжения в местах использования , которые работают между розеткой и различными устройствами и устройствами. бытовая техника.Из них только устройство защиты от перенапряжения в месте использования обладает потенциалом энергосбережения. Это связано с тем, что многие из подключаемых нами устройств постоянно потребляют электричество, даже когда они выключены. Это называется мощностью вампира, также известной как фантомная нагрузка или резервное питание. В Соединенных Штатах такой дренаж обходится потребителям более чем в 3 миллиарда долларов в год [источник: Министерство энергетики США].

Конечно, Баффи, вероятно, могла бы нанести реальный вред сетевым фильтром, но как насчет остальных из нас? Перейдите на следующую страницу, чтобы узнать, как устройство защиты от перенапряжения экономит энергию, предотвращая эту угрозу вампира.

Нужны ли сетевые фильтры? Вот что они на самом деле делают

Мы уважаем вашу конфиденциальность и обязуемся защищать вашу конфиденциальность во время работы в сети на нашем сайт. Ниже раскрываются методы сбора и распространения информации для этой сети. сайт.

Последний раз политика конфиденциальности обновлялась 10 мая 2018 г.

MakeUseOf («Веб-сайт») принадлежит и управляется Valnet inc.(«Нас» или «мы»), корпорация зарегистрирован в соответствии с законодательством Канады, с головным офисом по адресу 7405 Transcanada Highway, Люкс 100, Сен-Лоран, Квебек h5T 1Z2.

Когда вы посещаете наш веб-сайт, мы собираем определенную информацию, относящуюся к вашему устройству, например, ваше IP-адрес, какие страницы вы посещаете на нашем веб-сайте, ссылались ли вы на другие веб-сайт, и в какое время вы заходили на наш веб-сайт.

Мы не собираем никаких других персональных данных.Если вы заходите на наш сайт через учетной записи в социальной сети, пожалуйста, обратитесь к политике конфиденциальности поставщика социальных сетей для получения информации относительно их сбора данных.

Как и большинство стандартных серверов веб-сайтов, мы используем файлы журналов. Это включает интернет-протокол (IP) адреса, тип браузера, интернет-провайдер (ISP), страницы перехода / выхода, тип платформы, дата / время и количество кликов для анализа тенденций, администрирования сайта, отслеживания пользователей движение в совокупности и собирать широкую демографическую информацию для совокупного использования.

Файл cookie — это фрагмент данных, хранящийся на компьютере пользователя, связанный с информацией о пользователе. Мы и некоторые из наших деловых партнеров (например, рекламодатели) используем файлы cookie на нашем веб-сайте. Эти файлы cookie отслеживают использование сайта в целях безопасности, аналитики и целевой рекламы.

Мы используем следующие типы файлов cookie:

• Основные файлы cookie: эти файлы cookie необходимы для работы нашего веб-сайта.
• Функциональные cookie-файлы: эти cookie-файлы помогают нам запоминать выбор, который вы сделали на нашем веб-сайте, запоминать ваши предпочтения и персонализировать ваш опыт работы с сайтом.
• Аналитические и рабочие файлы cookie: эти файлы cookie помогают нам собирать статистические и аналитические данные об использовании веб-сайта.
• Файлы cookie социальных сетей: эти файлы cookie позволяют вам взаимодействовать с контентом на определенных платформах социальных сетей, например, «лайкать» наши статьи. В зависимости от ваших социальных сетей настройки, сеть социальных сетей будет записывать это и может отображать ваше имя или идентификатор в связи с этим действием.
• Рекламные и таргетированные рекламные файлы cookie: эти файлы cookie отслеживают ваши привычки просмотра и местоположение, чтобы предоставить вам рекламу в соответствии с вашими интересами. См. Подробности в разделе «Рекламодатели» ниже.

Если вы хотите отключить файлы cookie, вы можете сделать это в настройках вашего браузера. Для получения дополнительной информации о файлах cookie и способах управления ими, см. http://www.allaboutcookies.org/.

Мы используем пиксельные теги, которые представляют собой небольшие графические файлы, которые позволяют нам и нашим доверенным сторонним партнерам отслеживать использование вашего веб-сайта и собирать данные об использовании, включая количество страниц, которые вы посещаете, время, которое вы проводите на каждой странице, то, что вы нажимаете дальше, и другую информацию о посещении вашего веб-сайта.

Мы пользуемся услугами сторонних рекламных компаний для показа рекламы, когда вы посещаете наш веб-сайт. Эти компании могут использовать информацию (не включая ваше имя, адрес, адрес электронной почты или номер телефона) о ваших посещениях этого и других веб-сайтов для размещения рекламы товаров и услуг, представляющих для вас интерес. Если вы хотите получить дополнительную информацию об этой практике и узнать, как можно отказаться от использования этой информации этими компаниями, щелкните здесь.

Рекламодатели, как сторонние поставщики, используют файлы cookie для сбора данных об использовании и демографических данных для показа рекламы на нашем сайте. Например, использование Google Файлы cookie DART позволяют показывать рекламу нашим пользователям на основе их посещения наших сайтов и других сайтов в Интернете. Пользователи могут отказаться от использования DART cookie, посетив политику конфиденциальности Google для рекламы и содержательной сети.

Мы проверили все политики наших рекламных партнеров, чтобы убедиться, что они соответствуют всем применимым законам о конфиденциальности данных и рекомендуемым методам защиты данных.

Мы используем следующих рекламодателей:

Этот сайт содержит ссылки на другие сайты. Помните, что мы не несем ответственности за политика конфиденциальности таких других сайтов. Мы призываем наших пользователей знать, когда они покидают нашу сайт, и прочитать заявления о конфиденциальности каждого веб-сайта, который собирает лично идентифицируемая информация. Это заявление о конфиденциальности применяется исключительно к информации, собираемой этим Интернет сайт.

Мы используем информацию, которую собираем, чтобы:

• Администрирование нашего веб-сайта, включая устранение неполадок, а также статистический анализ или анализ данных;
• Для улучшения нашего Веб-сайта и повышения качества обслуживания пользователей, обеспечивая вам доступ к персонализированному контенту в соответствии с вашими интересами;
• Анализируйте использование пользователями и оптимизируйте наши услуги.
• Для обеспечения безопасности нашего веб-сайта и защиты от взлома или мошенничества.
• Делитесь информацией с нашими партнерами для предоставления таргетированной рекламы и функций социальных сетей.

Мы не продаем и не сдаем в аренду ваши личные данные третьим лицам. Однако наши партнеры, в том числе рекламные партнеры, может собирать данные об использовании вашего веб-сайта, как описано в настоящем документе. См. Подробности в разделе «Рекламодатели» выше.

Все данные, собранные через наш Веб-сайт, хранятся на серверах, расположенных в США.Наши серверы сертифицированы в соответствии с Соглашением о защите конфиденциальности ЕС-США.

IP-адрес и строковые данные пользовательского агента от всех посетителей хранятся в ротационных файлах журнала на Amazon. сервера на срок до 7 дней. Все наши сотрудники, агенты и партнеры стремятся сохранить ваши данные конфиденциальны.

Мы проверили политику конфиденциальности наших партнеров, чтобы убедиться, что они соответствуют аналогичным политикам. для обеспечения безопасности ваших данных.

Если вы проживаете в Европейской экономической зоне («ЕЭЗ»), окно согласия появится, когда доступ к этому сайту.Если вы нажали «да», ваше согласие будет храниться на наших серверах в течение двенадцать (12) месяцев, и ваши данные будут обработаны в соответствии с настоящей политикой конфиденциальности. После двенадцати месяцев, вас снова попросят дать согласие.

Мы соблюдаем принципы прозрачности и согласия IAB Europe.

Вы можете отозвать согласие в любое время. Отзыв согласия может ограничить вашу возможность доступа к определенным услугам и не позволит нам обеспечить персонализированный опыт работы с сайтом.

Наши серверы соответствуют ISO 27018, сводам правил, направленных на защиту личных данных. данные в облаке. Мы соблюдаем все разумные меры предосторожности, чтобы гарантировать, что ваши данные безопасность.

В случае, если нам станет известно о любом нарушении безопасности данных, изменении, несанкционированном доступе или раскрытие каких-либо личных данных, мы примем все разумные меры предосторожности для защиты ваших данных и уведомит вас в соответствии с требованиями всех применимых законов.

Вы имеете право запросить информацию о данных, которые у нас есть для вас, чтобы запросить исправление и / или удаление вашей личной информации. пожалуйста, свяжитесь с нами в [email protected] или по указанному выше почтовому адресу, внимание: Отдел соблюдения требований данных.

Этот веб-сайт не предназначен для лиц младше 16 лет. Посещая этот веб-сайт. Вы настоящим гарантируете, что вам исполнилось 16 лет или вы посещаете Веб-сайт под присмотром родителей. надзор.

Хотя мы прилагаем все усилия для сохранения конфиденциальности пользователей, нам может потребоваться раскрыть личную информацию, когда требуется по закону, когда мы добросовестно полагаем, что такие действия необходимы для соблюдения действующего судебное разбирательство, постановление суда или судебный процесс, обслуживаемый на любом из наших сайтов.

Каждый раз, когда мы изменяем нашу политику конфиденциальности, мы будем публиковать эти изменения на этой странице Политики конфиденциальности и других места, которые мы считаем подходящими, чтобы наши пользователи всегда знали, какую информацию мы собираем, как мы ее используем, и при каких обстоятельствах, если таковые имеются, мы ее раскрываем.

Если у пользователей есть какие-либо вопросы или предложения относительно нашей политики конфиденциальности, свяжитесь с нами по адресу [email protected] или по почте на указанный выше почтовый адрес, внимание: Департамент соответствия данных.

Как правильно выбрать сетевой фильтр?

Выбор подходящего разрядника для защиты от перенапряжений и защитных автоматов включает рассмотрение широкого диапазона параметров, связанных с типами устройств защиты от перенапряжения, устройством выключателя и оценкой рисков.

Три практических правила выбора разрядников для защиты от перенапряжений

Теперь, когда мы установили, что разрядники для защиты от перенапряжений должны быть основой системы молниезащиты, пора подумать о том, как выбрать правильный разрядник.Легче сказать, чем сделать. Вот несколько практических правил установки устройства защиты от перенапряжения (SPD):

1. Ознакомьтесь с типами или категорией УЗИП.
2. Оценить риск удара молнии и разрядную мощность.
3. Используйте устройства для защиты самого ОПН.

Для защиты распределительного щита достаточно установить разрядник типа 2 с разрядной емкостью In> 5 кА (8/20).

Оценка риска

Оценка риска, как правило, сложный и кропотливый процесс.Хорошая отправная точка — подумать о том, какие области наиболее и наименее подвержены риску. Затем вы можете выбрать тип SPD, который лучше всего подходит для того типа здания, которое вы планируете защищать — если в нем есть коммутатор с одним служебным вводом.

Молния поражает 90% земли. Некоторые детали очень подвержены ударам молнии. Некоторых почти нет. Например, плотность молний (количество ударов на километр в год) в Бельгии составляет 1 нг, а в Южной Африке — 150 нг.

Однако плотность молний не представляет сама по себе риска.Франция, например, включает его в свой национальный стандарт NF C 15-100. В Испании нет.

Один или два совета по оценке рисков

Используйте европейский стандарт оценки рисков EN 62305-2. В некоторых странах использование стандарта является обязательным при рассмотрении защиты от перенапряжения для больших и / или высокочувствительных зданий, таких как промышленные объекты, больницы и центры обработки данных.

В противном случае помните об этом практическом правиле: всегда устанавливайте ограничитель перенапряжения типа 2. Если расстояние между ограничителем перенапряжения и защищаемым оборудованием превышает 10 метров, добавьте разрядник типа 2 или типа 3.

Защитите свои устройства защиты от перенапряжения

Хотя ОПН не срабатывает, возможны следующие сценарии завершения срока службы:

1. Температурный разгон, вызванный постоянными чрезмерными ограничениями SPD, не превышающими его атрибутов молнии, может привести к медленному разрушению внутренних компонентов. Отключение SPD обеспечивается плавким предохранителем, связанным с электронными компонентами (MOV) внутри SPD.
2. Короткое замыкание из-за превышения максимальной пропускной способности или из-за неисправности ниже 50 Гц в электрической распределительной сети (например,грамм. разрыв нейтрали, инверсия фаза-нейтраль). Отключение SPD обеспечивается внешним или встроенным устройством защиты от короткого замыкания, например предохранителем или автоматическим выключателем. Хотя вам, возможно, придется выбрать внешний автоматический выключатель, все больше и больше производителей включают их в один и тот же корпус.

Вы выбираете автоматический выключатель в соответствии с током короткого замыкания в здании, где установлен разрядник. Так, например, для жилого дома подходит размыкающий выключатель с током отключения при коротком замыкании <6 кА.Для офиса это обычно 15кА или 20кА.

Но определение совпадений — дело тонкое. Производители публикуют таблицы согласования ОПН / выключателя.

Выбор подходящего разрядника для защиты от перенапряжений и автоматического выключателя — с первого взгляда

Приведенная ниже схема дает представление об основных параметрах, которые следует учитывать при выборе защиты от перенапряжения.

Еще лучше — сделайте осознанный и исчерпывающий выбор ОПН

Проверьте и загрузите это программное обеспечение (5.2Mo), чтобы знать, как правильно выбрать устройства защиты от перенапряжения и автоматические выключатели для правильного применения.
