8 идей как сделать компрессор своими руками

Расскажем, как сделать своими руками компрессор, который пригодится для работы в домашней мастерской.

Содержание

Воздушный компрессор своими руками

Для изготовления самоделки потребуются:

• огнетушитель объемом 2 л;
• автомобильный компрессор;
• выпрямитель на 12 V;
• набор различных фитингов.

Главное преимущество данной компрессорной установки заключается в том, что ее можно не только использовать в мастерской, где она, кстати, занимает очень мало места, но и брать с собой на выезд.

Основные этапы работ

Первым делом необходимо будет разобрать огнетушитель — удаляем у него все «внутренности», оставляем только корпус.

Далее мастер собирает воедино все фитинги. Вкручиваем собранный блок в корпус огнетушителя.

После этого останется только соединить все элементы конструкции (ресивер из огнетушителя, автомобильный компрессор и выпрямитель) вместе.

Для удобства транспортировки самодельной компрессорной установки (если вы планируете брать ее с собой на выезд) нужно будет изготовить корпус из фанеры.

Видео

Подробнее о том, как изготовить самодельный мини компрессор для домашней мастерской, можно посмотреть в видеоролике ниже. Этой идеей поделился автор YouTube канала TehDoor.

Как сделать мини компрессор из огнетушителя / how to make a mini compressor from a fire extinguisher

Мини компрессор на 12 V из баллона от старого огнетушителя

Из баллона от строго огнетушителя можно сделать своими руками простой и удобный компрессор с электродвигателем на 12 V.

При помощи такого мини компрессора можно накачать колесо, сдуть мусор с пола и многое другое.

Первым делом необходимо высыпать содержимое баллона огнетушителя, после чего промыть еще водой. Затем нужно просушить внутренние стенки феном (не обязательно именно строительным — можно и бытовым).

Основные этапы работ

В горловину баллона огнетушителя мастер вкручивает самодельный алюминиевый переходник, выточенный на токарном станке. Потом устанавливается манометр, штуцера и фитинги. Купить их можно в магазине.

На следующем этапе подключается пистолет с гибким шлангом, а также устанавливается движок с компрессором на 12 V. Установить его нужно сверху баллона огнетушителя.

Для крепления компрессора мастер использует сначала двусторонний скотч, а потом для большей надежности фиксирует его проволокой. Затягивать проволоку нужно с усилием, чтобы в процессе работы двигатель не сместился от вибрации в сторону.

Потом нужно будет еще сделать ножки для мини компрессора. Для этого мастер использует куски от пластиковой канализационной трубы.

Видео

Подробнее о том, как сделать своими руками удобный мини компрессор на 12 V из баллона от старого огнетушителя, смотрите в видеоролике на сайте.

Build 12Volt Compressed Air Tank using Old Fire Extinguisher

Компрессор своими руками в домашних условиях

Используя старый огнетушитель, а также старый (но рабочий) двигатель холодильника и немного металлолома, можно изготовить мобильный мини компрессор.

Прежде чем использовать двигатель холодильника, необходимо убедиться, что вместе с воздухом он не выбрызгивает масло.

Сделать это очень просто. Включаем компрессор и к трубке, из которой выходит воздух, прикладываем белый лист бумаги.

Если на поверхности бумаги не будет видно никаких масляных пятен, то все нормально — этот двигатель можно использовать.

Основные этапы работ

Первым делом из металлолома необходимо изготовить раму, на которой будут располагаться огнетушитель с компрессором.

Далее нам потребуется старый огнетушитель. Разбираем его и удаляем все лишнее — нужно будет оставить только запорную арматуру с ручкой.

В верхней части огнетушителя сверлим два отверстия, и привариваем резьбовые соединения: одно — для установки шарового крана с быстросъемом, а второе — дополнительное, для вливания различных жидкостей в огнетушитель.

Далее устанавливаем на изготовленную раму огнетушитель и двигатель от холодильника, соединяем их между собой с помощью шланга.

По шлангу воздух из компрессора будет поступать в огнетушитель (ресивер), а оттуда — дальше по назначению.

Манометр автор оставил родной (от огнетушителя), чтобы можно было контролировать давление.

Основная резьба стандартная — можно подсоединить любой шланг. Если перекрыть кран, то можно снять огнетушитель с рамы.

Бесшумный компрессор из холодильника своими руками

В данном обзоре автор покажет, как собрать бесшумный компрессор для домашней мастерской. Сварочных работ будет немного, поэтому справится даже начинающий сварщик.

За основу самоделки используется компрессор от старого советского холодильника.

Также автор приобрел уже готовый ресивер от грузового автомобиля диаметром 22 см и длиной 56 см.

В качестве накопительной емкости можно использовать ресивер меньшего размера или даже списанный газовый баллон из-под пропана объемом 50 л (их полно на металлоприемке).

Ставим ресивер на колеса

Первым делом автор отрезает четыре куска металлической полосы и приваривает их к ресиверу — в итоге получились крепления для колес. Затем устанавливаем колеса.

Далее автор отрезает кусок квадратной профильной трубы 20х20 мм и приваривает к нему круглый пятак из листового металла. Получившуюся в результате опорную ножку привариваем к ресиверу.

Основные этапы работ

На следующем этапе к верхней части ресивера автор приваривает два Г-образных крепления для компрессора от холодильника.

Зачищаем сварные швы болгаркой, сверлим отверстия и устанавливаем двигатель. Дополнительно автор устанавливает крепление для масловлагоотделителя.

В завершении останется только установить фитинги и автоматику. Затем красим самодельный компрессор.

Видео

Пошаговый процесс изготовления данной самоделки можно посмотреть на видео ниже. Этой идеей поделился автор YouTube канала «МастерскаЯ АлександрА».

Компрессор из старого холодильника

Как сделать воздушный компрессор в домашних условиях

Рассказываем, как в условиях гаража или домашней мастерской собрать своими руками воздушный компрессор.

Необходимые материалы:

• электрический двигатель;
• газовый баллон;
• швеллер;
• строительный уголок;
• корпусные подшипники;
• перья вилки мотоцикла.

Своим личным опытом изготовления и сборки самодельного воздушного компрессора поделился с нами автор YouTube канала WEAREX Toys.

Основные этапы работ

Первым делом отрезаем швеллер подходящей длины. С одного из концов прорезаем продольный паз для шкива ременной передачи.

К швеллеру привариваем два отрезка строительного уголка с отверстиями, после чего крепим корпусные подшипники и устанавливаем вал со шкивом.

На противоположном конце швеллера привариваем небольшую площадку.

На следующем этапе нам потребуется два пера вилки мотоцикла. Привариваем к штокам самодельные корпусные подшипники.

По краям вала, на котором «посажен» шкив, необходимо будет приварить соединительные элементы, которые работают по принципу кривошипно-шатунного механизма (то есть преобразовывают вращательное движение в возвратно-поступательные).

На перья вилки надеваем хомуты, которые потом привариваем к опорной площадке. Соединяем перья с соединительными элементами.

Швеллер необходимо будет приварить к ручкам газового баллона. Сам баллон должен быть пустым, без газа.

На следующем этапе устанавливаем фитинги и делаем воздушную магистраль, которую подключаем к баллону.

К нижней части баллона привариваем дополнительную опорную площадку, на которую устанавливаем электродвигатель. Натягиваем ремень на шкивы.

В завершении останется только накачать давление в ресивер (газовый баллон) и подключить краскопульт или ручной пневмоинструмент. Самодельный компрессор готов.

Видео

Подробнее о том, как сделать воздушный компрессор в домашних условиях, можно посмотреть ниже — в авторском видеоролике ниже.

Making a Simple Air Compressor using Gas Bottle and Old Motorcycle Forks | Very Powerful

Как сделать компрессор из холодильника своими руками

Многие мастера, которые любят делать что-то нужное для гаража, дома или мастерской своими руками, часто используют для изготовления самоделок то, что найдется под рукой.

Например, даже из обычного (рабочего) электродвигателя от старого холодильника можно смастерить очень полезное приспособление.

Чтобы сделать своими руками компрессор для покраски, потребуется электродвигатель (в данном случае мастер использует движок от холодильника), манометр и разная мелочевка.  Большую часть материалов можно найти на барахолке или металлоприемке.

Первым делом необходимо отрезать четыре куска профильной трубы, из которых надо будет сварить небольшую прямоугольную станину. На ней и будут размещаться все основные элементы компрессорной установки.

Процесс изготовления компрессора для покраски

Внутри прямоугольной рамки из профильной трубы также надо приварить еще один отрезок профиля, который будет разделять станину на две части. С правой стороны мастер приваривает газовый баллон, который будет выполнять роль ресивера.

На левой стороне металлической станины нужно будет просверлить четыре отверстия и нарезать в них резьбу. Эти отверстия необходимы для крепления электродвигателя.

На следующем этапе нужно покрасить саму станину и газовый баллон. Затем мастер устанавливает манометр и фитинги в корпус баллона. Под манометр дополнительно нужно будет просверлить отверстие.

На последнем этапе останется установить электродвигатель, подключить провода и смонтировать трубки, по которым будет идти воздух.

Видео

Подробно о том, как сделать компрессор для покраски из двигателя от холодильника, можно посмотреть в видеоролике на сайте.

DIY Silent Air Compressor make of fridge motor

Воздушный компрессор на базе маленькой болгарки

В данном обзоре мастер показывает процесс изготовления самодельного воздушного компрессора на базе маленькой болгарки (УШМ). Его можно использовать для накачивания колес или, например, для распыления краски.

Первым делом отрезаем кусок круглой трубы, вставляем в нее подшипник. Затем отрезаем еще один кусок трубы, но уже большего диаметра.

После этого автор вырезает из металлической пластины диск и приваривает его к торцу трубы. В результате получился стакан. К пластине нужно приварить кольцо с подшипником, а потом еще просверлить два отверстия.

Основные этапы работ

На следующем этапе работ автор разбирает старый компрессор и извлекает из него якорь двигателя.

Потом устанавливаем ранее изготовленный «стакан» на компрессор и прикручиваем к корпусу винтами. Далее из уголка вырезаем небольшой кусок и привариваем его к «стакану».

Из пластины автор вырезает прямоугольное основание и сверлит в нем отверстия. К этому основанию нужно будет прикрепить компрессор.

Из куска круглого прутка необходимо сделать переходник, который фиксируется на валу компрессора.

К переходнику автор приваривает удлиненную гайку. Затем к основанию надо будет приварить крепление для болгарки, и установить саму УШМ.

Видео

Подробно о том, как сделать воздушный компрессор на базе маленькой болгарки, смотрите в видеоролике на сайте.

Angle Grinder HACK — Air Compressor | DIY

Мини компрессор из пластиковых труб и шуруповерта

Из кусков пластиковых канализационных труб и шуруповерта, который выступает в качестве электропривода, можно сделать своими руками мини компрессор для мастерской или гаража.

Обратите внимание, что в данном случае это не полноценное устройство, а всего лишь идея, которую при желании можно доработать и подогнать под себя.

Такой мини компрессор, хоть и работает, но маломощный, и поэтому с его помощью не получится накачать колесо и мяч.

Конкретно этот вариант мини компрессора подойдет больше, чтобы побаловаться с детьми. Но кого-то эта идея может натолкнуть на более серьезные конструктивные решения и мысли.

Основные этапы работ

Первым делом мастер вырезает из куска фанеры заготовку прямоугольной формы (края надо закруглить). Потом в ней нужно просверлить два отверстия.

В пластиковой заглушке автор сверлит четыре отверстия, а с обратной (внутренней) стороны приклеивает кусок подложки. Причем приклеить надо не полностью, а только край. В итоге получится воздушный клапан.

Далее в пластиковом отводе на 90 градусов автор сверлит отверстие, в которое вставляет штуцер. После этого автор натягивает на отвод резиновую перчатку и фиксирует ее с помощью пластикового хомута.

К крышке от бутылки нужно приклеить кусок фанеры. Затем сама крышка приклеивается к натянутому куску перчатке (то есть, мембране).

В патрон шуруповерта вставляется самодельный эксцентрик, после чего можно приступать к сборке приспособления. Это не займет много времени.

Видео

Подробнее о том, как сделать простой мини компрессор из пластиковых труб и шуруповерта, смотрите в данном видео.

Идея из ПВХ труб и шуруповерта !!!

Как сделать ресивер для компрессора из фреоновых баллонов

В данном обзоре мастер поделится идеей, как сделать большой ресивер из фреоновых баллонов. Достать их намного проще, чем пропановые баллоны.

Для изготовления ресивера мастер использует шесть фреоновых баллонов (каждый баллон на 15 литров).

В результате получится ресивер объемом 90 литров. Но можно использовать и большее количество баллонов, если в этом будет такая необходимость.

Материалы, которые потребуются для изготовления ресивера:

• фреоновые баллоны;
• металлическая круглая трубка;
• гайки;
• два штуцера;
• краники или быстросъемы;
• шланг.

Основные этапы работ

Первым делом необходимо выкрутить вентили из четырех фреоновых баллонов. Сверлим также отверстия в нижней части баллонов.

Далее свариваем по три баллона последовательно — в качестве переходника между баллонами используется металлическая трубка.

В результате у нас получилось две больших емкости объемом по 45 литров каждая.

В нижней части каждой емкости сверлим по два отверстия и ввариваем гайки. Вкручиваем два штуцера, и соединяем их между собой куском шланга.

В оставшиеся два отверстия можно установить краники или быстросъемы. Это уже на ваше усмотрение.

Подробно о том, как сделать большой ресивер для компрессора из фреоновых баллонов, можно посмотреть в видеоролике ниже. Этой идеей поделился автор YouTube канала George Kosilov.

ИДЕЯ ИЗ ШЕСТИ БАЛЛОНОВ

Андрей Васильев

Задать вопрос

Как сделать миниатюрный компрессор из шприца и редуктора машинки

Для накачки надувных шариков, подачи воздуха в аквариум, да и других целей может понадобиться мини компрессор. Основной деталью для его изготовления является мотор-редуктор, который можно заказать по дешевке на Алиэкспресс или же просто снять из сломанной детской игрушки на радио управлении. Все остальное можно найти в своей мастерской.

Материалы:

• мотор-редуктор 12В — http://alii.pub/5mnbw6
• шприцы 2 куб и 10 куб;
• листовой пластик;
• проволока;
• суперклей;
• нитка;
• канализационная ПВХ труба 50 мм;
• резина с велосипедной камеры;
• пружинка от шариковой ручки.

Процесс изготовления компрессора

Для компрессора нужен моторчик помощнее, если изначально в редукторе стоит маленький, то его следует заменить.

После этого нужно срезать центральную часть со шприца. Это будет гильза компрессора.

Требуется отшлифовать резиновый поршень, чтобы он скользил в гильзе с меньшим сопротивлением. Шток шприца за поршнем обрезается, и из крестовины вырезается проушина.

Из листового пластика вырезается диск с фигурным отверстием в центре. Его нужно установить на шпиндель редуктора. На диске ближе к краю сверлится такое же отверстие по диаметру, как на проушине поршня.

Из проволоки выгибается тяга, чтобы соединить маховик на редукторе с поршнем. На ее края натягиваются кусочки трубочек, чтобы проволока не выпадала.

На поршень наносится смазка, затем гильза приклеивается на корпус двигателя. Чтобы ее укрепить, нужно намотать нитку, и пропитать все суперклеем.

Из пластиковой канализационной трубы вырезается кожух компрессора. Затем из листового пластика нужно сделать для него заглушку. В последней вырезается отверстие под диаметр гильзы. К контактам моторчика припаиваются провода.

Теперь нужно прорезать смотровое окно в кожухе. Изнутри его необходимо заклеить прозрачным пластиком, срезанным из бутылочки от косметики или бытовой химии.

Компрессор с заглушкой вставляется в кожух, и она вклеивается утопленной на 10-20 мм. На обратную сторону также приклеивается заглушка, но уже с краю. В ней нужно сделать отверстие, чтобы вывести провод питания.

Далее вырезается еще одна заглушка. В ней проделывается 2 отверстия. На одно из них приклеивается лепесток из тонкой пленки. Он будет работать как клапан, впуская воздух и перекрывая его обратный выход.

Далее отрезается половинка маленького шприца. В него помещается резиновая прокладка и пружинка с шариковой ручки. Затем он приклеивается на второе отверстие заглушки.

Заглушка с клапанами вклеивается в кожух компрессора.

Теперь при подаче питания на двигатель, тот начнет качать воздух. Остается только натянуть на носик шприца шланг для удобства, и пользоваться им по назначению.

Как сделать мощный 4-х поршневой мини компрессор из одноразовых шприцев — https://sdelaysam-svoimirukami.ru/6372-kak-sdelat-moschnyj-4-h-porshnevoj-mini-kompressor-iz-odnorazovyh-shpricev.html

Смотрите видео

Сделай сам — Quincy Compressor

Воздушные компрессоры являются критически важными инструментами в арсенале домовладельцев, ремесленников и промышленных рабочих, экономя их время, предлагая лучшие результаты и снижая эксплуатационные расходы.

Пневматические инструменты также могут снизить физическое напряжение и усталость от сложных или повторяющихся задач, обеспечивая при этом более профессиональные результаты.

Задачи, которые помогают выполнять воздушные компрессоры, охватывают весь спектр: от ремонта автомобилей и металлоконструкций до столярных, столярных и ремесленных работ. С такой универсальностью выбор правильного воздушного компрессора для ваших проектов может показаться сложной задачей. Как бы вы ни использовали пневматические инструменты, вам нужно будет определить, какой воздушный компрессор подходит именно вам. Чтобы помочь вам в этом, мы составили руководство по выбору воздушного компрессора, которое поможет вам понять смысл покупки компрессора.

Причины использования воздушного компрессора

Воздушный компрессор может быть одним из наиболее часто используемых элементов оборудования во многих средах. Вот некоторые из причин почему.

1.

Всесторонние преимущества

Из всех различных форм энергии в мире сжатый воздух является одним из самых гибких и мощных вариантов. По сравнению со временем и трудозатратами, связанными с традиционными инструментами для строительных, ремесленных и автомобильных работ, инструменты, работающие на сжатом воздухе, проще простого во многих отношениях. Использование воздушного компрессора дает вам инструменты, которые:

• Срок службы больше, чем у обычных инструментов.
• Предлагается диапазон различных скоростей.
• Предложение управления крутящим моментом.
• Работать при более низких температурах и не выделять тепло при интенсивном использовании.
• Не поражайте электрическим током и не создавайте опасность пожара, как многие электрические инструменты.
• Не выделяют токсинов и экологически безопасны.
• Генерируют превосходную мощность пропорционально их весу, предлагая более простую работу, чем обычные инструменты.
• Обладают низким физическим воздействием.

2. Лучше подходит для задач по забиванию гвоздей

Если ваша работа связана с ремеслами, строительством или плотницкими работами, пистолет для гвоздей может стать самым важным инструментом в вашем наборе инструментов. Воздушный компрессор необходим для запуска гвоздезабивного пистолета, не тратя кучу денег. Все сводится к затратам на питание пистолета для гвоздей. Те, которые работают от батарей, стоят от 200 до 500 долларов, а гвоздезабиватели, работающие от сжатия воздуха, доступны всего за 50 долларов. Кроме того, пневматические пистолеты для забивания гвоздей обеспечивают большую гибкость и меньший вес, что упрощает их переноску. Кроме того, давление воздуха обеспечивает более длительный срок службы, чем перезаряжаемые батареи.

3. Ускоряет покраску

Когда дело доходит до покраски шкафов и мебели, пневматический пистолет-распылитель может помочь вам выполнить работу в кратчайшие сроки. Вы также можете получить более тонкую и ровную поверхность на поверхности, если вы выберете пистолет-распылитель, а не более традиционные инструменты для рисования. Независимо от того, делаете ли вы это для продажи своих проектов или просто в качестве личного хобби, пневматический маляр может заставить каждый предмет мебели выглядеть совершенно новым.

4. Полезен при ремонте автомобилей своими руками

Возможно, вы сможете избежать потенциально высоких затрат на ремонт автомобиля, если будете обслуживать его самостоятельно. Многие мелкие ремонтные работы, такие как тюнинг и замена фильтров, легко освоить и выполнить самостоятельно. Некоторые из самых сложных частей этих задач требуют извлечения болтов из ржавых пятен и перемещения плотно прилегающих компонентов. Там, где обычные наборы торцевых головок не помогут, пневматический инструмент с трещоткой может быстро справиться с задачей.

5. Более эффективные и гибкие

Пневматические инструменты обеспечивают экономию времени и денег, которую просто невозможно превзойти стандартными инструментами. Воздушные компрессоры поддерживают невероятное количество инструментов и могут помочь в решении множества задач. Например, если вы режете дерево, вы можете использовать пневматические инструменты для продувки, чтобы быстро убрать опилки. Если вы добавляете в дом шкафы или полки, пневматический гвоздезабивной инструмент поможет вам установить их в кратчайшие сроки. Хотите передать трехколесный велосипед старшего ребенка младшему? Инструмент для распыления позволяет легко изменить цвет на тот, который они предпочитают.

В конечном счете, пневматические инструменты превосходят по сроку службы и производительности свои аналоги, работающие от аккумулятора и шнура. Меньше движущихся частей, и все они приводятся в действие одним двигателем.

Определите окружающую среду

Одним из наиболее важных факторов, которые будут играть роль при выборе правильного воздушного компрессора, является окружающая среда. Какой бы тип работы вы ни выполняли, ваше местоположение и объем работы будут влиять на то, какой воздушный компрессор вам подходит. Будете ли вы часто перемещать компрессор? Вы работаете в большом гараже, на улице, на подъездной дорожке, во дворе или в цехе? Для этих ситуаций доступны различные типы компрессоров.

Если вам нужно переместить компрессор, существует множество вариантов портативных воздушных компрессоров. Эти машины передвижны и могут помочь вам во всем: от накачки оборудования для игры в баскетбол или приведения в действие пневматических инструментов на строительной площадке. Стационарные воздушные компрессоры намного мощнее. Они больше и тяжелее и предлагают гораздо большие возможности. Как правило, стационарный компрессор ввинчивается в землю.

При покупке воздушного компрессора есть два варианта мощности.

• Воздушные компрессоры, работающие на газу: газовые двигатели позволяют приводить в действие воздушный компрессор практически в любых условиях, например, на объекте строительства здания, где источники электроэнергии труднодоступны. Бензиновый двигатель увеличит вес предметов, которые вам придется возить с собой, но некоторые модели, устанавливаемые на тачки и грузовики, помогут минимизировать стресс при транспортировке. Как правило, вы должны использовать газовые компрессоры только на открытом воздухе, где могут улетучиваться любые пары от работы.
• Воздушные компрессоры с электроприводом: если у вас есть постоянный доступ к электрической розетке, эти воздушные компрессоры лучше всего подходят для использования внутри помещений. Они могут работать от стандартного напряжения в вашем доме или от более мощных промышленных розеток, в зависимости от ваших потребностей.

Даже для портативных компрессоров важным фактором является размещение. Некоторые дизайны и стили могут поддерживать разные варианты размещения. Как правило, это не влияет на производительность компрессора. Они больше зависят от области применения, размера компрессора, занимаемой площади и портативности.

Ниже перечислены некоторые из наиболее популярных конструкций переносных воздушных компрессоров.

• Блинчатые компрессоры:  Эти компрессоры названы в честь их круглых, плоских оснований, которые вмещают резервуар объемом от 4 до 6 галлонов. Это одна из самых компактных конструкций.
• Компрессоры Pontoon:  Компрессор Pontoon имеет длинный бак объемом от 2 до 3 галлонов, который хранится горизонтально.
• Компрессоры с двумя блоками:  Компрессор с двумя блоками состоит из двух цилиндров, горизонтально расположенных друг над другом.
• Компрессоры для тачек:  Компрессор для тачек сконструирован так, чтобы его можно было передвигать на колесах, и имеет два бака с ручками.

Стационарные компрессоры могут быть немного более универсальными, в зависимости от ваших индивидуальных потребностей.

Свяжитесь с Quincy, если вам нужен компрессор

Обратитесь к местному дилеру



Другим важным соображением является количество необходимой энергии. Ваши проекты и инструменты будут предъявлять особые требования к любому компрессору, и некоторые из них смогут удовлетворить эти требования лучше, чем другие. Задайте себе следующие вопросы, когда вы продвигаетесь в процессе покупки.

1. Какое давление потребуется для ваших проектов?

Требования к вашему инструменту и вашему проекту определят производительность, с которой должен работать ваш компрессор. Просмотрите свой арсенал инструментов и определите, какие из них требуют наибольшего объема воздуха. Это число даст вам приблизительное представление о том, что искать. Ваш компрессор должен обеспечивать величину давления, обычно измеряемую в фунтах на квадратный дюйм (PSI), которая превышает это требование. Требования к вашим самым мощным инструментам также помогут вам определить, нужен ли вам одноступенчатый или двухступенчатый воздушный компрессор. Ознакомьтесь с нашим руководством по расчету потребности в воздухе, если вам нужна помощь в этой области.

Одноступенчатый компрессор работает, сжимая воздух непосредственно в баке, а двухступенчатый компрессор прокачивает воздух дважды, прежде чем достигается конечное давление нагнетания. Если вы работаете со многими инструментами непрерывного использования, такими как шлифовальные машины, или выполняете тяжелые работы, двухступенчатый компрессор может дать лучшие результаты. Многие одноступенчатые компрессорные насосы способны развивать давление до 155 фунтов на квадратный дюйм, что выше их типичного значения для кубических футов в минуту (CFM), которое обычно составляет менее 100 фунтов на квадратный дюйм. Насосы двухступенчатого воздушного компрессора имеют подачу не менее 175 фунтов на квадратный дюйм с рейтингом CFM более 100 фунтов на квадратный дюйм.

Для контекста PSI измеряет воздух, хранящийся в резервуаре. CFM относится к количеству воздуха, которое компрессор может подавать при различных уровнях PSI. Если вы уменьшите выход PSI, вы увеличите CFM. Чем больше воздуха может подать компрессор, тем более мощные инструменты он может использовать.

2. Каким будет требуемый расход воздуха?

В то время как CFM измеряет расход воздуха внутри компрессора, количество используемого воздуха более точно измеряется с помощью фактических кубических футов в минуту (ACFM). Прежде чем принять решение о выборе конкретного компрессора, убедитесь, что его CFM является точным отражением его ACFM.

3. Какая мощность требуется вашим инструментам?

Мощность вашего компрессора в конечном счете определяет, сколько он может генерировать. Он работает в соответствии с рейтингом CFM. Остерегайтесь машин с высокой мощностью, но низким уровнем воздушного потока. Они, как правило, недолговечны при регулярном использовании и не являются лучшим вариантом для профессионального использования.

4. Каков ваш идеальный размер воздушного резервуара?

Как только вы определите свои потребности в воздухе, вы сможете определить, какой объем воздушного баллона вам нужен. Он должен содержать достаточно воздуха, чтобы поддерживать вашу работу, не мешая при этом. Имейте в виду, что вертикальные танки не превышают 10 л.с.

5. Каков максимальный допустимый расход электроэнергии на вашей операционной базе?

Использование компрессора, мощность которого превышает допустимую мощность, — прямой путь к катастрофе. Вам нужно будет проверить, какое напряжение у вас есть. Во многих домохозяйствах напряжение составляет около 110 вольт, что может обеспечить работу машины мощностью не более 3 л. с. Знайте свое напряжение по отношению к мощности компрессора, прежде чем совершать покупку. Вы можете проконсультироваться с электриком, чтобы убедиться, что вы получаете правильный размер.

Наши отзывы

Для домашнего использования

Даже если вы не выполняете работу промышленного уровня, воздушный компрессор — это отличный инструмент для дома, который может сэкономить вам множество вызовов по ремонту людей или других рабочих. Вы можете использовать его, чтобы заполнить шины, отшлифовать древесину и выполнить другие случайные работы по мере их появления. Воздушный компрессор может помочь в улучшении дома и воплотить в жизнь все те проекты, которые вы задумали.

В этом случае хорошим выбором будет одноступенчатый воздушный компрессор, так как вам, скорее всего, не понадобятся сверхмощные инструменты. Портативный вариант также может помочь вам, так как вы можете перемещать его по дому в нужное вам место. Вы, вероятно, можете обойтись меньшим компрессором, если будете использовать его только изредка.

Некоторые из задач, для которых вы, возможно, захотите использовать воздушный компрессор дома, включают:

• Окраска распылением
• Шлифование
• Ремонт автомобилей
• Накачка шин, воздушных шаров и спортивных мячей
• Уборка мусора, такого как опилки и скошенная трава

Для промышленного использования

Когда в вашей работе требуются мощные, надежные инструменты, способные привести в действие даже самое требовательное оборудование, воздушный компрессор может легко стать необходимостью. Знание того, как выбрать воздушный компрессор для промышленного использования, поможет вам выбрать тот, который наилучшим образом соответствует вашим уникальным эксплуатационным потребностям.

В промышленных условиях у вас могут быть особые требования, поэтому обязательно учитывайте их перед покупкой компрессора. Например, если вы работаете с такими продуктами, как продукты питания или фармацевтические препараты, вам может понадобиться исключительно чистый воздух или воздух, который не контактирует с маслом. В первом случае вам понадобится компрессор, в который можно установить воздушные фильтры, удаляющие твердые частицы и аэрозольные загрязнители, и осушители воздуха, помогающие удалять влагу. Установка также может быть более сложной, поскольку вы можете захотеть подключить его к разным областям вашего объекта. Однако, как только вы настроите его и запустите, воздушный компрессор может питать широкий спектр инструментов в промышленной среде.

Для мастеров

Если вы создаете такие предметы, как поделки, мебель и металлоконструкции, набор профессиональных пневматических инструментов просто необходим. Это может помочь вам ускорить работу и выполнить новые задачи. Вы можете создать этот арсенал инструментов в доме или гараже, заплатив лишь часть стоимости, размера и веса оборудования, установленного на заводе. С этим мощным арсеналом вы можете шлифовать, забивать гвозди, распылять, молотить и пескоструйно обрабатывать, как профессионал.

Компания Quincy Compressor предлагает одни из самых эффективных и компактных воздушных компрессоров на рынке для работы и домашнего использования. Наши одноступенчатые модели – отличный выбор, который поможет вам с легкостью выполнять широкий спектр задач. Эти параметры включают в себя:

• Q12120PQ: Переносной горизонтальный бак на 20 галлонов с колесами, 115 В, 2 л.с., 7,1 куб.
• Q12126VPQ:  Переносной вертикальный бак на 26 галлонов с колесами, 115 В, 2 л.с., 7,1 куб.
• Q13160VQ:  Стационарный бак на 60 галлонов, 230 В, 3,5 л.с., 12,4 куб.

В качестве двухступенчатого компрессора обратите внимание на двухступенчатые модели QT 5-15 HP Standard Duty.

Производство, нефть и газ являются одними из основных потребителей сжатого воздуха. Однако их используют многие другие предприятия, от сельского хозяйства и энергетики до фармацевтики и химчистки. Воздушные компрессоры чрезвычайно универсальны. Вот лишь некоторые задачи, для которых они могут быть использованы:

• Управление пневматическим погрузочно-разгрузочным оборудованием
• Инструменты для резки и сварки
• Пескоструйная обработка и отделка металла
• Извлечение деталей из производственных форм
• Опрыскивание культур
• Эффективное выполнение основных задач, таких как заворачивание винтов и гаек
• Розлив, упаковка и паллетирование продуктов
• Продукты для охлаждения и заморозки

Функции воздушного компрессора и приспособления для проектирования

С таким количеством различных опций само собой разумеется, что у вас есть множество функций и приспособлений, которые нужно учитывать. Поиск лучшего воздушного компрессора для ваших пневматических инструментов и вашего проекта зависит от того, какие из них вы будете использовать. Вот некоторые из распространенных инструментов, которые вы найдете для использования с воздушным компрессором, и требования, которые к ним прилагаются.

• Угловые дисковые шлифовальные машины: Этот инструмент популярен среди строителей и слесарей и помогает удалить посторонний материал со строительной детали. Рабочие могут использовать их с лезвиями, щеточными кругами, полировальными подушками или шлифовальными дисками в дополнение к шлифовальным дискам. Для пневматических угловых шлифовальных машин обычно требуется 6 кубических футов в минуту.
• Шлифовальный станок: Шлифовальный станок — это вращающийся инструмент, используемый для обработки дерева, пластика и металла для шлифовки, полировки и шлифования шероховатых кромок и поверхностей. Он популярен среди скульпторов, сварщиков и столяров и служит удобным инструментом для гравировки и контурирования. Для прямошлифовальных машин с пневматическим приводом обычно требуется 8 кубических футов в минуту.
• Эксцентриковая шлифовальная машина:  В этом типе механической шлифовальной машины используется лезвие, вращающееся по произвольной орбите, что означает, что оно вращается в нескольких направлениях. Многие мастера и производители мебели предпочитают ее орбитальным шлифовальным машинам, потому что она обеспечивает более гладкую поверхность и отсутствие разводов. Этот результат связан с непостоянным движением инструмента, который никогда не повторяет один и тот же путь на поверхности. Для эксцентриковой шлифовальной машины обычно требуется 6 кубических футов в минуту.
• Шприц для смазки: Многие мастерские используют шприцы для смазки для точного нанесения смазки на детали машин. Пневматические шприцы для смазки используют сжатый воздух, чтобы нагнетать густую смазку через отверстие на соединения машин и другие детали, требующие смазки. Как правило, шприцы для смазки требуют 4 CFM.
• Ударный гайковерт:  Ударный гайковерт — это пневматический инструмент, который многие механики используют при ремонте автомобилей, где он затмил свой электрический аналог. Он также используется в строительстве зданий, обслуживании машин, сборке продуктов и различных других тяжелых условиях эксплуатации. Лучший воздушный компрессор для ударного гайковерта — это тот, который может достигать по крайней мере 5 кубических футов в минуту для 1/2-дюймового гайковерта и 7 кубических футов в минуту для 3/4-дюймового гайковерта.
• Пневматический молот:  Пневматический молот — это пневматический инструмент, который мастера используют для разрушения предметов и придания им формы. Пневматический молот может использоваться с различными инструментами, такими как сепараторы швов, резаки для выхлопных труб, амортизаторы, разделители резиновых втулок и стяжки. Он может растягивать, сжимать и сглаживать широкий спектр металлов, что делает его идеальным для всего, от тонкого алюминия до стали 10-го калибра. При выборе воздушного компрессора для пневматического молота ищите компрессор мощностью не менее 4 кубических футов в минуту.
• Пескоструйный аппарат:  Строители и механики часто используют пескоструйные аппараты для удаления коррозионных отложений, таких как ржавчина, жир и старая краска , с других материалов. Для пескоструйного аппарата объемом 3 галлона обычно требуется 4 кубических фута в минуту.

Вот несколько других инструментов и их требования к CFM.

• Пневматическая дрель: 4 CFM
• Удар бабочки:  3 CFM
• Отрезной инструмент:  4 CFM
• Высокоскоростная шлифовальная машина, 5 дюймов:  4 CFM
• Трещотка, четверть дюйма: 3 CFM

Партнер Quincy Today

Свяжитесь с нами

Какие функции были бы необходимы для вашей работы?

Мы уже упоминали об использовании фильтров и осушителей воздуха, но компрессор может иметь и другие функции, важные для вашей работы. Общая конструкция компрессора может поддерживать интенсивные операции или требующие легких инструментов. Некоторые популярные функции включают в себя:

• Тепловая защита: В случае перегрузки тепловая защита отключает двигатель, предотвращая повреждение машины.
• Регулировка выхлопа:  В закрытом рабочем помещении выхлоп может быть проблематичным. Благодаря функциям регулировки выхлопа вы можете направить выхлоп в другом направлении.
• Несколько соединителей: Если вы используете различные инструменты с вашим компрессором, соединители позволяют вам держать их подключенными одновременно и переключаться между ними по мере необходимости.

Если вы работаете на открытом воздухе, ищите такие вещи, как чугунный корпус, который может сделать компрессор более долговечным в суровых погодных условиях, таких как дождь и снег, и клапаны из нержавеющей стали, которые помогают предотвратить коррозию. Подумайте, какую работу вы выполняете и какие функции будут полезны.

Сотрудничайте с Quincy Compressor, чтобы повысить свою эффективность

Надеемся, что это руководство покупателя воздушного компрессора помогло вам определить, какой воздушный компрессор вам нужен для вашего проекта. Вам понадобится тот, который соответствует вашему местоположению, инструментам, наличию электроэнергии и любым другим потребностям.

Вот уже более века строители, механики и ремесленники со всего мира обращаются к Quincy за широким ассортиментом воздушных компрессоров, инструментов и аксессуаров. В нашем обширном ассортименте есть машины, подходящие для больших и малых операций, в том числе поршневой воздушный компрессор QR-25 и более мощные модели винтовых воздушных компрессоров, такие как модели серии QGS.

Наши клиенты получают беспрецедентные предложения на одни из самых надежных и высококачественных воздушных компрессоров на рынке. Они также получают круглосуточную поддержку клиентов и долгосрочные гарантии. Готовы инвестировать в продукт, который может сократить часы работы до минут с небольшой затратой усилий? Просмотрите наши компрессоры или свяжитесь с представителем сегодня. Вы даже можете ознакомиться с нашими белыми страницами для получения дополнительной информации о наших компрессорах.

Самодельный воздушный компрессор МАМЫ – Новости Матери-Земли

Соберите самодельный воздушный компрессор МАМЫ, используя эти пошаговые инструкции.

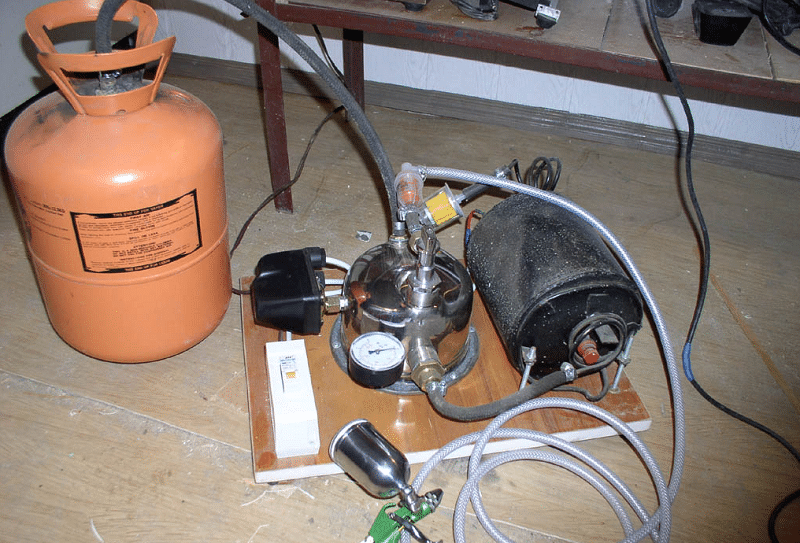

Самодельный воздушный компрессор МАМЫ

Рано или поздно каждой домашней мастерской нужен хороший маленький воздушный компрессор. Ничего особенного, понимаете. Просто прочное оборудование, которое будет выпускать воздух под давлением, скажем, до 80 фунтов на квадратный дюйм. Что-то, что может справиться со всеми этими постоянно возникающими работами по распылению краски, пескоструйной очистке, струйной очистке, портативному пневматическому инструменту и «держать шины накачанными в семейном автобусе».

Все, у кого есть домашний магазин, это знают. Но не каждый, у кого есть подвальная или гаражная мастерская, может выложить от 100 до 150 долларов или больше, что в наши дни стоит хороший маленький воздушный компрессор. И именно поэтому Деннис Беркхолдер и Эмерсон Смайерс — двое из научных сотрудников MOTHER — недавно почесали затылки, приступили к работе и придумали этот изящный воздушный компрессор, который любой домашний мастер сможет собрать из в основном «мусора» за меньшие деньги. чем 60 долларов (планы на самодельный воздушный компрессор МАТЕРИ).

Теперь следует отметить, в самом начале, что машина, которую вы видите здесь, состоит из трех основных частей: [1] дуотанков для хранения воздуха после его сжатия, [2] насоса для сжатия и [3] электродвигатель, который вращает насос. . . все связано с соответствующими клапанами, элементами управления, воздухопроводами и другим оборудованием.

И далее следует отметить, что существует бессчетное количество резервуаров для хранения бесчисленных конструкций. . . столь же широкий выбор выброшенных воздушных насосов. . . и невероятное разнообразие старых электродвигателей — все они являются подходящим «сырьем» для проекта такого рода — тихо ржавеют в навесах для автомобилей, подвалах, чердаках, складских помещениях, задних дворах, барахолках и грудах металлолома в каждой части. страны прямо сейчас.

И еще один момент, который следует отметить: несомненно, есть много способов объединить любой случайно выбранный бак, насос и двигатель в исправный воздушный компрессор. . . так как есть домашние магазины, которые могут использовать такое оборудование. Иными словами, не существует «установленного» или «наилучшего» способа переработки отработанного бака или баков, насоса и двигателя в воздушный компрессор. Но для примера того, насколько легко можно выполнить эту работу. . . ну читайте дальше!

Важнейшим элементом любой системы сжатия и хранения воздуха — «сердцем» машины — является воздушный насос. И в данном случае этот насос — компрессор кондиционера, взятый из списанного автомобиля. (СОВЕТ: люди, занимающиеся автомобильным кондиционированием воздуха, с которыми разговаривали Деннис и Эмерсон, говорят, что проще всего переоборудовать компрессоры от Ford и Chrysler или любой автомобильный кондиционер производства Borg-Warner. Они также отмечают, что вы вероятно, вы получите один из блоков за меньшие деньги, если купите его у торговца металлоломом, а не на свалке автозапчастей.)

Как только два МАТЕРИ-механика нашли компрессор автокондиционера за 2 доллара, который им понравился, они очистили его и возились с ним, пока не определили, какой из двух его портов был «впускным», а какой «выпускным». Затем они проверили компрессию насоса (просто «прокрутив» его приводной шкив вручную) и, обнаружив, что она работает нормально, добавили в картер компрессора достаточное количество масла вязкостью 30, чтобы довести уровень смазки до нижней части коленчатого вала насоса.

(СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ: Возможно — до того, как магнитная муфта компрессора будет постоянно зафиксирована на шкиве и маховике, как описано в следующем абзаце — вручную прокрутить только шкив и маховик, заметить, что компрессор не нагнетает воздух, и подумать блок неисправен, когда — на самом деле — это не так.Убедитесь, что, когда вы проводите этот тест, вы захватываете узел шкива/маховика/сцепления таким образом, чтобы вы повернули все это. .. включая сцепление. )

Шкив, маховик и магнитная муфта компрессора автомобильного кондиционера обычно объединены в единый сборочный узел. . . где каждый из трех компонентов выполняет свою отдельную функцию. (Шкив и маховик вращаются все время, пока работает двигатель автомобиля. Сцепление, однако, остается отключенным от двух других компонентов до тех пор, пока в салоне автомобиля или грузовика не щелкнут переключатель и кондиционер не «включится». В На самом деле, это «включение» состоит ни в чем ином, как в замыкании электрической цепи, которая приводит в действие магнитную муфту… тем самым заставляя ее «запираться» на вращающемся маховике… тем самым приводя муфту и присоединенный к ней приводной вал кондиционера воздуха тоже крутиться.)

Все это, конечно, очень хорошо для автомобильного кондиционера, но вам не нужна отключаемая муфта на вашем заводском компрессоре (гораздо проще и эффективнее просто подключить блок, когда вы хотите, чтобы он работал, и отключите его, когда вы этого не сделаете). Именно по этой причине исследователи MOTHER прочно приварили сцепление своего компрессора к остальной части узла маховик/шкив. (Если вы предпочитаете, вы можете просверлить, а затем скрепить болтами или штифтами.)

Помощники МАТЕРИ затем установили воздухозаборник на своем насосе с элементарным очистителем, сделанным из пластиковой «масляной ванны», наполненной остатками материала фильтра печи ( поролоновая губка тоже подойдет).

Резервуары для хранения на буровой установке Денниса и Эмерсона представляют собой два баллона с фреоном, которые они бесплатно получили в местном магазине кондиционеров и холодильников. Федеральный закон запрещает заправлять эти баллоны фреоном, а контейнеры обычно просто выбрасываются. Однако, поскольку баллоны сертифицированы для давления до 250 фунтов на квадратный дюйм (что делает указанное здесь давление в 80 фунтов на квадратный дюйм вполне безопасным), а баллоны доступны почти везде бесплатно по запросу, нет абсолютно никаких причин, по которым баллоны не должны быть возродился как баллоны под давлением воздушного компрессора.

Резервуары были скреплены между собой деревянным «хомутом» (см. схему в галерее изображений), скрепленным болтами по всем четырем углам с помощью шпильки с резьбой. Эта вилка также служит опорой для воздушного насоса готового компрессора, приводного двигателя и другого оборудования.

На одном из напорных баков (неважно на каком) было просверлено полудюймовое отверстие для выхода воздуха и в отверстие впаян полудюймовый патрубок. Затем Беркхолдер и Смайерс надежно соединили «коллектор резервуара воздушного компрессора с выходным шаровым клапаном с супергерметичным уплотнением и встроенным предохранительным клапаном», который они приобрели в местном хозяйственном магазине.

Затем — и это было то прикосновение, которое превратило самодельный воздушный компрессор МАТЕРИ в установку, ничем не уступающую любому купленному в магазине агрегату — мальчики установили манометр и реле давления (также купленное в местном магазине скобяных изделий) на коллектор бака. .

Манометр, конечно же, позволяет своим пользователям следить за давлением, которое накапливается в баках воздушного компрессора. И переключатель действует как мозг на протяжении всей стрельбы: пока компрессор подключен, переключатель автоматически включает двигатель всякий раз, когда давление в баллонах падает ниже 60 фунтов на квадратный дюйм, а затем так же автоматически отключает его, когда давление поднимается обратно до 80 фунтов на квадратный дюйм.

И еще один важный дополнительный пункт безопасности: Только для того, чтобы быть абсолютно уверенным, что никто не сможет непреднамеренно перекрыть бак, оснащенный предохранительным клапаном и реле давления (что позволит двигателю запустить компрессор и создать опасное количество давления в другом цилиндре). . . Исследователи MOTHER’S, заботящиеся о безопасности, завершили установку резервуара, полностью открыв клапаны на обеих бутылках, а затем отрезав ручки, чтобы эти клапаны никогда больше нельзя было закрыть. УБЕДИТЕСЬ, ЧТО ВЫ ДЕЛАЕТЕ ТАК ЖЕ.

Веселые механики МАТЕРИ завершили свою удобную маленькую установку, используя медную трубку в четверть дюйма, чтобы соединить выпускную сторону воздушного насоса — через односторонний обратный клапан — с впускными фитингами на баллонах под давлением (убедитесь, что клапан «точки» от насоса и к бакам).

(И вот почему вам все равно нужен этот односторонний клапан: фреоновый насос в автомобильном кондиционере обычно содержит встроенный «выпускной» клапан, который открывается в конце каждого рабочего цикла и выпускает все «остатки». давление из компрессора, чтобы его можно было легче запустить в начале следующего цикла. Но вы не хотите, чтобы этот выпускной клапан в самом насосе сбрасывал давление в ваших баллонах с воздухом каждый раз, когда ваш компрессор закрывается. автоматическим выключателем, и это как раз то, что предотвращает обратный клапан, установленный между воздушными ресиверами и насосом.)

Наконец, чтобы обеспечить «мускулы» для работы своего воздушного компрессора/системы хранения воздуха, экспериментаторы МАТЕРИ собрали бывший в употреблении электродвигатель мощностью 1/3 л. его к насосу клиновым ремнем.

В качестве последнего штриха Деннис и Эмерсон изготовили защитный экран (из металлической ткани), установили его поверх клинового ремня и шкивов и хорошо покрасили свой воздушный компрессор/систему хранения стоимостью менее 60 долларов. . . перед запуском устройства в исследовательский цех МАТЕРИ.

ПРИМЕЧАНИЕ. Отверстие, просверленное в одном из воздушных резервуаров для размещения Детали № 26 (фитинг «труба-раструб»), должно быть сделано как можно меньше, чтобы у фитинга было большее плечо для пайки.

ПРИМЕЧАНИЕ. Детали № 4, 5 и 6 на самом деле являются переходниками для садовых шлангов. . . которые используются, потому что трубный фитинг на компрессоре имеет прямую резьбу (а не коническую резьбу, которая есть на большинстве труб).

Переносной баллон под давлением

Вот переносной баллон под давлением или баллон с воздухом (см. галерею изображений), который пригодится вам всякий раз, когда вам нужно переносить сжатый воздух куда-то «за пределы линий электропередач».

Просто возьмите короткий воздушный шланг с 1 1/4-дюймовым развальцовочным фитингом с внутренней резьбой на одном конце и шинным зажимом на другом и накрутите муфту на верхний клапан баллона с фреоном из переработанных материалов. Затем купите цельнометаллический клапан Шредера (размер его «базы» не имеет значения), просверлите отверстие в гидробаке и надежно припаяйте фитинг Шредера в отверстие. (ПРИМЕЧАНИЕ. Перед пайкой необходимо удалить детали внутри клапана, а затем заменить их после завершения пайки.)

Хорошо! Вы только что построили себе бутылку под давлением. Добавьте воздух через клапан Шредера (и проверьте давление в баллоне приложенным к этому клапану шинным манометром), несите баллон куда угодно. . . а затем использовать воздушный шланг, чтобы «накачать» шины фургона или выполнить другую легкую работу в глубине 40, на отдаленных дорогах и т. д. Просто, не правда ли?

---

Перечень материалов

1. Резиновая втулка 5/8 дюйма
2. Труба 3/4 дюйма к 1/2-дюймовой потовой меди
3. Раструб с внутренней резьбой 3/8 дюйма к трубке 1/4 дюйма
4. Садовый шланг к патрубку 3 1/8 дюйма с наружной резьбой
5. Резиновая шайба для садового шланга
6. Трубка 3/4 дюйма к садовому шлангу
7. Плоская шайба 3/8 дюйма
8. Резиновая шайба для садового шланга
9 1/4 дюйма с внутренней резьбой на трубу 1/4 дюйма
10. 1/4 дюйма с трубой на 1/4 дюйма с наружной резьбой
11. 1/4 дюйма воздушный обратный клапан
12. 1/4 дюйма с трубкой на 1 /4-дюймовая наружная раструбная насадка
13. 1/4-дюймовая внутренняя раструбная труба на 1/4-дюймовую трубку
14. Пластиковая емкость для маргарина
15. Наполнение из печи или фильтра кондиционера pa
16. Пластиковая крышка емкости для маргарина
17. Шестигранная гайка 5/16 дюйма (8)
18. Плоская шайба 5/16 дюйма (8)
19. Готовый болт 5/16 дюйма (4)
20. Манометр (1) /4 дюйма)
21. Электрическое реле давления
22. Трубный ниппель 1/4 дюйма
23. Коллектор бака воздушного компрессора
24. Латунная шестигранная трубная муфта 1/2 дюйма
25. Трубный ниппель 1/2 дюйма
26. Труба 1/2 дюйма к трубе с наружной резьбой 3/8 дюйма
27. Внутренняя развальцовка 1/4 дюйма к трубке 1/4 дюйма
28.
