Электронный микроскоп для пайки. Микроскоп своими руками — пошаговая инструкция как сделать самодельное устройство для пайки. Расстояние от объектива микроскопа до объекта

Микроскоп нужен не только для изучения окружающего мира и предметов, хотя это так интересно! Иногда это просто необходимая вещь, которая облегчит ремонт аппаратуры, поможет сделать аккуратные спайки, не ошибиться с креплением миниатюрных деталей и их точным местом. Но необязательно приобретать дорогостоящий агрегат. Есть прекрасные альтернативы. Из чего можно сделать микроскоп в домашних условиях?

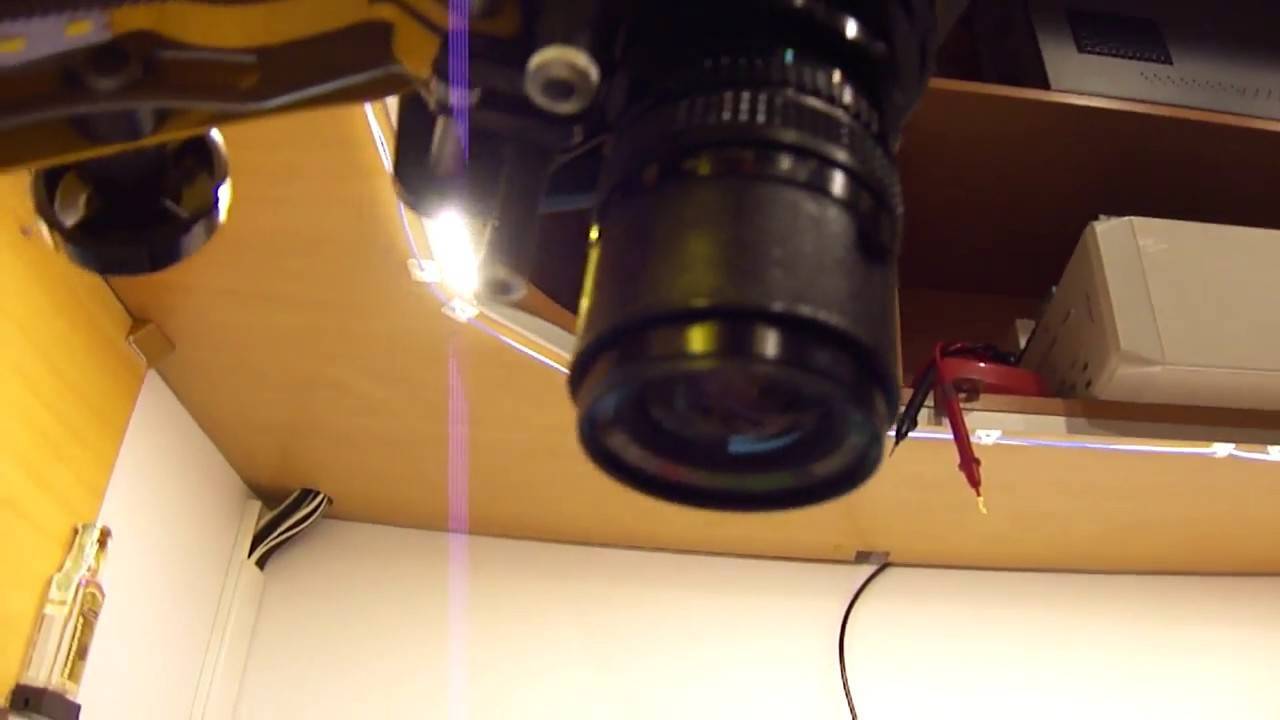

Микроскоп из фотоаппарата

Один из самых простых и доступных способов, но при наличии всего необходимого. Понадобится фотоаппарат с объективом 400 мм, 17 мм. Ничего разбирать и вынимать не нужно, камера останется рабочей.

Делаем микроскоп из фотоаппарата своими руками:

  • Соединяем объектив 400 мм и 17 мм.
  • Подносим к линзе фонарик, включаем.
  • На стекло наносим препарат, вещество или другой микропредмет изучения.


Фокусируем, фотографируем исследуемый предмет в увеличенном состоянии. Фото с такого самодельного микроскопа получается достаточно четким, прибор может увеличить волос или шерсть, чешуйку лука. Больше подходит для развлечения.


Микроскоп из мобильного телефона

Второй упрощенный способ изготовления альтернативного микроскопа. Нужен любой телефон с камерой, лучше без автоматического фокуса. Дополнительно понадобится линза от маленькой лазерной указки. Она обычно небольшая, редко превышает 6 мм. Важно не поцарапать.

Фиксируем изъятую линзу на глазке фотокамеры выпуклой стороной наружу. Прижимаем пинцетом, расправляем, можно по краям сделать оправу из кусочка фольги. Она удержит маленькое стеклышко. Наводим камеру с линзой на предмет, смотрим на экран телефона. Можно просто наблюдать или сделать электронный снимок.

Если на данный момент нет под рукой лазерной указки, то таким же способом можно использовать прицел от детской игрушки с лазерным лучом, нужно само стеклышко.


Микроскоп из веб-камеры

Подробная инструкция изготовления USB-микроскопа из веб-камеры. Можно использовать самую простую и старую модель, но это будет влиять на качество изображения.

Дополнительно нужна оптика из прицела от детского оружия или другой подобной игрушки, трубка для втулки и другие подручные мелочи. Для подсветки будут использоваться LED-светодиоды, вынутые из старой матрицы ноутбука.

Делаем микроскоп из веб-камеры своими руками:

  • Подготовка. Разбираем камеру, оставляем пиксельную матрицу. Оптику снимаем. Вместо нее на этом месте фиксируем бронзовую втулку. Она должна совпадать по размеру с новой оптикой, можно выточить из трубки на токарном станке.
  • Новую оптику от прицела нужно закрепить в изготовленной втулке. Для этого просверливаем два отверстия примерно по 1,5мм, сразу же делаем на них резьбу.
  • Втыкаем болтики, которые должны пойти по резьбе и совпасть размером. Благодаря вкручиванию можно будет регулировать расстояние фокуса.
    Для удобства на болтики можно надеть бусинки или шарики.
  • Подсветка. Используем стеклотекстолит. Лучше брать двухсторонний. Делаем кольцо подходящего размера.
  • Для светодиодов и резисторов нужно вырезать небольшие дорожки. Спаиваем.
  • Устанавливаем подсветку. Для фиксации нужна гайка с резьбой, размер равен внутренней стороне изготовленного кольца. Припаять.
  • Обеспечиваем питание. Для этого из провода, который будет соединять бывшую камеру и компьютер, выводим два провода +5V и -5V. После чего оптическую часть можно считать готовой.

Можно поступить более простым способом и изготовить автономную подсветку из газовой зажигалки с фонариком. Но, когда это все работает от разных источников, получается загроможденная конструкция.


Для усовершенствования домашнего микроскопа можно соорудить подвижной механизм. Для него отлично подойдет старый флопповод. Это когда-то используемое устройство для дискет. Его нужно разобрать, вынуть устройство, которое двигало считывающую головку.

По желанию делаем специальный рабочий столик из пластика, оргстекла или другого подручного материала. Нелишним будет штатив с креплением, который облегчит использование самодельного прибора. Здесь можно включить фантазию.

Встречаются и другие инструкции, схемы, как сделать микроскоп. Но чаще всего в основе вышеперечисленные способы. Они могут лишь незначительно отличаться, в зависимости от наличия или отсутствия ключевых деталей. Но, голь на выдумки хитра, всегда можно придумать что-то свое и блеснуть оригинальностью.

Фото микроскопа своими руками

Здравствуйте, хабрапользователи! В этом посте будет показано, как сделать из старой веб-камеры качественный микроскоп . Сделать это действительно просто. Если заинтересовало — продолжение под хабракатом.

Шаг 1: необходимые материалы
  • Собственно, сама веб-камера
  • Отвёртка
  • Суперклей
  • Пустая коробка
  • Мозг и немного свободного времени
Шаг 2: Вскрытие веб-камеры
Для начала вскройте вашу камеру. Но будьте осторожны, остерегайтесь повреждения датчика CMOS.

Нужно продлить провода кнопки захвата, чтобы получать неподвижные изображения. Я также достал провода включения/выключения светодиодов. Они были серого и жёлтого цветов (у вас может отличаться).

Шаг 3: Работа с объективом
Теперь нам нужно перевернуть объектив над сенсором CMOS. Поместите его в 2-3 мм от этого сенсора и закрепите (например, суперклеем).

Шаг 4: Собираем камеру
После переворачивания объектива, соберите камеру назад. Теперь она готова к использованию в качестве микроскопа.

Шаг 5: Финальный этап
Сейчас нужно закрепить камеру на коробке, как показано на фото. Теперь она готова к получению изображений!
Также можно положить зеркало, для того чтобы свет распространялся по всему «объекту исследования» и под ним. Теперь наш микроскоп полностью готов!

Несколько снимков, сделанных на эту веб-камеру/микроскоп

Наслаждайтесь! 😉

В общем надоело мне в увеличительное стекло разглядывать SMD элементы, маркировку на них и осматривать дорожки на предмет повреждений и качество пайки.

Плюс всегда одна рука занята. Кто-то скажет про бинокулярные очки, ув. стекло на подставке… Бинокуляры далеко не лучшее решение, зрение садится быстро от них + качество далеко от идеала, из тех что доводилось щупать. (Есть идея заделать бинокуляры с линзой от детектора валют. Но это пока только эксперимент в стадии макета.) Увеличительное стекло на подставке часто мешает и не всегда удобно + немного искажает по краям. Можно юзать микроскоп, но с большими платами не подходит. Да и далеко не дешевая игрушка. Так же как и заводские камеры для таких дел. Так что будет как всегда… Будем делать сами

Купил самую дешевую вебку из тех что были. Вроде за 35 грн ($ 4,37). Еще одну мертвую взял у знакомого на донорские запчасти. Вот такая чисто китайская вебка:

Далее из донора выкручиваем объектив и удаляем из него все линзы. Вместо родных линз попробовал прикрепить линзу от CD привода (от DVD привода не пробовал, она там сильно маленького диаметра). Вкручиваем в вебку, на[одим фокус…Результат не подошел. Так как оптический прицел я делать не собирался. На расстоянии около полуметра было видно мелкие цифры и буквы на наклейке от старого харда, прилепленной на стенке. Фото для примера:

И при удалении объектива от самой камеры, увеличивал на более большие дистанции… В принципе такой результат в будущем тоже может пригодится.

Далее после поиска по коробкам был найден окуляр от микроскопа или чего-то похожего. Раньше в него разглядывал маркировку на SMD. Для пробы прикрепил его на «термосопли», (В данный момент окуляр жестко зафиксирован в теле старого объектива. Немного подогнал внутренний диаметр и посадил с натягом. Плюс укоротил само тело старого объектива со стороны вебки) Теперь результат меня устроил на все 100%. Фото того что вышло:

Бревно в кадре, это кончик деревянной зубочистки

Фото объектива и линзы (Внизу родной, без переделок. Справа, линза от CD привода).

Осталось сделать жесткий штатив на стену, перевернуть плату камеры в корпусе чтобы показывала адекватно. Выкинуть родной кабель и припаять тонкий. А то родной жесткий и толстый. Ну и подсветку нормальную прицепить, а то родная только мешает. Если вернуть на место родной объектив то можно использовать вебку по прямому назначению

Если использовать вебку с более лучшими характеристиками, то и соответственно изображение будет более качественным. Раз попалась мне в руки цифровая мыльница с функцией веб камеры. Жаль не помню марку и модель Можно было бы заюзать в таком же варианте.

Кстати если прицепить такой окуляр или линзу от CD к камере телефона, то будет похожий результат. Китайцы уже вроде на всю штампуют чехлы с объективом для айфонов. Попадались недавно мне в китайском магазине. Наверно у меня с контакта идею передрали Я так еще год-полтора назад на старую нокию фотки делал

Эту процедуру проделал еще полгода назад, но сегодня для описания «разложил по полочкам» что и как тогда вышло.

Всем привет! В этой статье хочу рассказать о usb микроскопе из Китая. Покупал данный микроскоп для удобства при пайке мелких smd компонентов. Для этой цели он хорошо подходит, так как имеет в комплекте штатив. Максимальное увеличение у этого микроскопа 250х, хотя на Алиэкспресс вы также можете найти 500х и даже 1000х. Для увеличения самых мелких smd компонентов вполне хватит 250-ти кратного увеличения, поэтому лучше не тратит деньги на более дорогие микроскопы, если не будете использовать все возможности прибора. Микроскоп поставляется в картонной коробке. В комплекте есть штатив, диск с программой и сам микроскоп.

Штатив состоит из трех частей и легко разбирается. Это очень удобно, так как его можно поставить в любой нужной нам позиции.

Если немного послабить болт на средней части штатива, штатив можно поворачивать, когда нашли нужное положение штатива, болт нужно обратно закрутить и штатив будет стоять в выставленном вами положении.

Сам прибор имеет пластиковый корпус, на верхней части которого располагается регулятор для подстройки фокусного расстояния. Также микроскоп имеет две кнопки. Одна кнопка zoom и вторая snap (для фотографирования). Предназначение этих кнопок, думаю, вы поняли из их названия.

Подсветка микроскопа состоит из 8 светодиодов, которые располагаются по периметру, вокруг камеры.

Яркость светодиодов можно изменять с помощью регулятора, который находится на проводе микроскопа. Данная регулировка яркости аналогична регулировке уровня звука на наушниках.

Минимальное увеличение данного микроскопа 25х.

Прибор вставляется в штатив с помощью выемки на корпусе.

Приведу пример использования данного микроскопа:

Если плата не вмещается под микроскопом, нужно увеличить высоту штатива, я это сделал с помощью подкладывания толстой тетрадки под штатив. Чтобы показать, как работает данный микроскоп, записал небольшое видео:

Видео работы USB микроскопа

В общем очень даже полезная штука, особенно при пайке плат мобильных телефонов. Всем удачи! Кирилл.

Обсудить статью МИКРОСКОП ДЛЯ ПАЙКИ МИКРОСХЕМ

Цифровые USB микроскопы – современное оборудование высокого класса. Они нашли свое применение во многих научно-исследовательских и медицинских лабораториях, в криминалистике и просто у любителей рассмотреть необычное в самых простых вещах и предметах. Если вы являетесь именно таким человеком, мечтаете о микроскопе, но не имеете достаточно средств для его приобретения, вы можете сами сделать USB-микроскоп из веб-камеры. Своими руками он быстро и просто монтируется из любого портативного видеоустройства.

Для этого процесса необходимо иметь:

  • рабочую вебку;
  • набор отверток;
  • клей, желательно универсальный;
  • небольшую пластмассовую коробочку;
  • зеркальце.

Вот из таких нехитрых подручных средств можно получить вполне работоспособный USB микроскоп из веб камеры. Для домашних исследований он подойдет отлично, став одной из любимых полезных игрушек!

Первым и самым главным этапом работы станет разбор самой веб камеры, извлечение из корпуса. Сделать это нужно с максимальной осторожностью и аккуратностью, чтобы не повредить датчики камеры. Теперь необходимо удлинить провода, отходящие от светодиодов и от кнопки захвата изображения, если таковые имеются в веб камере. В случае их отсутствия придется крепить отдельный провод.

Следующий шаг в создании цифрового микроскопа – оснащение его линзой. Ее можно найти, разобрав старый CD-ROM. Линза крепится на расстоянии 1-3 мм от сенсора с помощью термоклея. Светодиоды после удлинения проводов должны быть зафиксированы четко и строго по направлению на предметную подставку вашего самодельного микроскопа. Теперь осталось только собрать корпус камеры и установить ее на коробочке, которая будет служить своеобразным штативом. Для того чтобы улучшить освещение изучаемых объектов, в качестве подставки под реактивы и препараты используется зеркало. Настраиваем веб камеру, подключив ее к USB разъему.

После столь несложных действий вы имеете готовый USB микроскоп из веб камеры! Работает он прекрасно. Вы можете приступать к изучению и исследованию интересующих вас предметов, фотографировать их и обрабатывать изображение. С большим успехом подобный микроскоп можно использовать при ремонте и пайке электронной и радиотехники. Или же заинтересовать детей, показав им удивительные процессы, происходящие в клетках растений и насекомых. Будет полезен микроскоп нумизматам и филателистам.

Самодельный ЮСБ-микроскоп за 30 минут

Предлагаем создать в домашних условиях электронный ЮСБ-микроскоп среднего разрешения для подключения к компьютеру по USB кабелю. Возможно, у вас уже есть необходимые детали для выполнения этого проекта, иначе вам придется их купить.

Необходимые детали для сборки своими руками самодельного микроскопа:

  • Один карманный микроскоп.
  • Один белый светодиод.
  • Одна веб-камера для ноутбука (с объективом ZEISS).
  • Провод сечением 0,05 мм2.
  • Термоусадочная трубка или изоляционная лента.
  • Клеевой пистолет (или любой другой подходящий клей).

Шаг 1: Модифицируем устройство

Карманный микроскоп имеет встроенную лампу накаливания для подсветки, которая питается от двух батарей AAA 1,5 В. Выньте лампу и батарейки из корпуса и установите один белый светодиод, протянув от него провода внутри корпуса наверх микроскопа.

Для изоляции контактов используйте термоусадочную трубку или изоленту.

Проверьте работу светодиода при помощи батарейки и пометьте, который провод является анодом, а который катодом.

На плате камеры есть маленький, но чертовски яркий оранжевый светодиод. Осторожно удалите его и подпаяйте на его место провода от белого светодиода. Светодиод находится под программным управлением, USB будет обеспечивать питание камеры и светодиода. Убедитесь, что провода не имеют натяжения.

Не жалейте термоклея для приклейки белого светодиода внутри корпуса. Расположите светодиод таким образом, чтобы он освещал то место, куда направлен объектив.

Шаг 2: Снимаем пластиковый корпус с камеры

Можете не снимать корпус, но лучше его все же удалить.

Под блестящим логотипом на корпусе имеется один-единственный фиксирующий винтик.

Шаг 3: Производим сборку

Соберите корпус.

Удалите маленькое резиновое кольцо из окуляра и вставьте камеру в окуляр.

Нанесите немного клея вокруг соединения линзы камеры и окуляра микроскопа.

Шаг 4: Делаем основание

Готовый USB-микроскоп достаточно легкий, поэтому его нужно закрепить в вертикальном положении. Приклейте парочку неодимовых магнитов снизу микроскопа. Затем изготовьте деревянное основание с приклеенной к нему металлической пластиной небольшого размера.

Идея заключается в том, что примагниченный к металлической пластине микроскоп, может свободно скользить по ней при передвижении его рукой и остается неподвижным, если к нему не притрагиваться.

Шаг 5: Делаем микрофотографии

Выше представлено несколько фотографий, сделанных при помощи этого микроскопа. Вы можете видеть, как микроскоп увеличивает различные предметы.

Посмотрите, как при увеличении выглядит часть ядра памяти от старого компьютера CDC-6600.

На левом фото изображена сама плата, а на правом – крупный план тороидов и проволочной сетки, составляющих ячейки памяти.

Так как камера имеет разрешение 2-мегапикселя, она имеет довольно хорошее качество изображения. Объектив камеры ZEISS имеет электромеханический корпус и посредством программного обеспечения приспосабливается к фокусному расстоянию, которое мы с вами создали для него.

Оглавление

  • Шаг 1: Модифицируем устройство
  • Шаг 2: Снимаем пластиковый корпус с камеры
  • Шаг 3: Производим сборку
  • Шаг 4: Делаем основание
  • Шаг 5: Делаем микрофотографии

🎈 Публичная лаборатория: Преобразование веб-камеры в микроскоп

С помощью базового комплекта микроскопа вы можете модифицировать веб-камеру, чтобы она служила и камерой, и объективом. Шаги (как показано выше) заключаются в следующем.

Чтобы собрать столик микроскопа, см. это задание.

Разные версии

Это инструкции для базового набора Intro Community Microscope Kit, но ниже в комментариях вы можете прочитать, как собрать версию Plus и Super, а также как это сделать с камерой Raspberry Pi ( # пи-камера).

Если у вас есть плата веб-камеры с более высоким разрешением, см. эти инструкции.

Шаг за шагом

Осторожно открутите корпус. Если вы используете веб-камеру, отличную от той, что указана выше (в настоящее время входит в состав некоторых версий нашего комплекта микроскопа), имейте в виду, что вам может потребоваться изучить корпус, чтобы определить лучший способ доступа внутрь. Если корпус вашей камеры защелкивается, вам может потребоваться поддеть (или даже защелкнуть) некоторые соединения.

Снимите верхнюю часть футляра и отвинтите объектив.

В последнее время мы отправляем камеры, которые немного лучше закреплены, и на них вам нужно удалить еще пару винтов. Удалите внешние винты на задней стороне печатной платы (отмечены буквой O), а НЕ те внутренние, которые удерживают линзу (отмечены буквой X):

Наклейте двухстороннюю вспененную ленту на нижнюю часть платы и поместите ее обратно. в нижнюю половину корпуса. Имейте в виду, что пайка в месте присоединения проводов к плате очень тонкая, и будьте осторожны, чтобы не тянуть и не перекручивать шнур слишком сильно, когда вы с ним обращаетесь.

Примечание: для более новых камер, вы можете пропустить этот шаг , так как вы сможете легко прикрутить плату обратно к корпусу камеры с помощью второго набора винтов.

Установите на место верхнюю половину корпуса и соедините две половины вместе.

Прикрепите вспененную ленту к нижней части футляра (не отрывайте бумагу от задней стенки, пока не будете готовы поместить ее на предметный столик микроскопа).

Прикрепите еще один слой вспененной ленты к отверстию сверху с отверстие вырезано или пробито, чтобы датчик камеры не блокировался.

Расположите объектив (широкой стороной вниз) над отверстием и нажмите вниз. Если ваша камера подключена к компьютеру, вы должны видеть только свет: если на вашем экране видны темные участки, возможно, проблема в том, что ваша лента или объектив смещены от центра.

Теперь вы готовы расположить камеру и объектив на своей платформе! Читайте здесь: https://publiclab.org/n/16310

Подключите камеру

На ноутбуке используйте Photo Booth для Mac или зайдите на http://infrgram.org/sandbox/ в большинство браузеров для доступа к вашей веб-камере.

Если вы используете объективы (вместо объектива веб-камеры), соберите их, как показано на рисунках ниже.

Примечание: Мы рекомендуем сохранить объектив веб-камеры, чтобы вы могли использовать оба варианта при изучении различных способов использования микроскопа.

Если у вас есть телефон Android, вы можете использовать это приложение для прямого подключения к веб-камере, если у вас есть USB-адаптер OTG; отсканируйте этот QR-код, чтобы получить приложение:

USB-микроскоп | Хакадей ио

Посмотреть галерею

Команда (1)

  • Энди Престон
Присоединяйтесь к команде этого проекта текущий проект USB Веб-камера микроскоп оптика Спасение DVD металлоконструкции токарный станок

Связанные списки

Самодельные микроскопы

Идеи для самостоятельного изготовления микроскопов с использованием веб-камер и т. п.

Этот проект был создано 14.11.2018 и последний раз обновлялся 4 года назад.

Этот проект начался, когда я увидел на YouTube видео Криса из Randomtronic, объясняющее, как спасти линзу от DVD-плеера, чтобы использовать ее, чтобы превратить камеру вашего телефона в импровизированный микроскоп. https://www.youtube.com/watch?v= auQwOtrUN5A

Детали

Поскольку мусор, который можно использовать для сборки, настолько разнообразен, что я не могу дать пошаговые инструкции о том, как собрать свой собственный… но я могу задокументировать свою собственную сборку, чтобы показать вам, как я это сделал. сам.

Я раздобыл несколько деталей старых старинных микроскопов Charles Baker от E. Bay, и их было достаточно, чтобы собрать корпус микроскопа без окуляра и объективов.

Мой первый план состоял в том, чтобы изготовить муляж объектива, чтобы удерживать расширенную веб-камеру. .. но я был так же удивлен, как и любой другой, кто хотел возиться с камерами или микроскопами… оптические нити несколько «необычны», а отводы и штампы, чтобы нарезать эти нити, ужасно дороги.

Обработка алюминиевого цилиндра под отверстия для объективов микроскопа и веб-камеры была бы достаточно простой, но нарезание резьбы на его конце обошлось бы мне почти в цену лучшего USB-микроскопа. ….. :/

Итак, здесь я модифицирую существующую цель, которая (очевидно) уже имеет резьбу на ней в любом случае…. и их можно получить у Э. Бэй по не слишком шокирующей цене. цена, если вы подождете, чтобы найти подходящий.

  • 1 × Старый выброшенный корпус микроскопа.
  • 1 × Объектив микроскопа из металлолома
  • 1 × 2 винта М3
  • 1 × Метчик М3
  • 1 × DVD+CD привод

Посмотреть все 13 компонентов

  • 1

    Резьба на объективах микроскопа

    Если вы уже имели дело с оптическими устройствами, вам знакомы странные (не)стандартные размеры резьбы и неблагоприятные для кошелька цены, за которые вы можете рассчитывать заплатить. стучит и умирает.

    Большинство объективов микроскопов используют стандарты Королевского микроскопического общества (RMS) для универсальной совместимости.
    Что, как мне кажется, совпадает со стандартом Deutsche Industrial Normen (DIN). (пожалуйста, поправьте меня, если я ошибаюсь)

    Старые корпуса микроскопов, которые я нашел на заливе Э., изготовлены в Англии в середине прошлого века, и я предполагаю, что они настолько среднеквадратичны, насколько это возможно, и объектив я я использовал (или был) DIN A 10X, и они, кажется, идеально подходят друг к другу.

    Если вы хотите начать поиски деталей с путешествия по этой кроличьей норе, вот с чего я начал:

    https://www.microoscopyu.com/microoscopy-basics/microscope-objective-specifications

  • 2

    Получение объектива (1)

    Ваша цель, скорее всего, будет построена иначе, чем моя, и вам придется проявить свою изобретательность, чтобы подготовить ее. Я упомянул, что оптика, кажется, любит свои стандарты размеров, но мне тоже нужны были специальные инструменты:

    Я вырезал кусок инструментальной стали толщиной 2 мм до нужной ширины, чтобы он соответствовал стопорному кольцу внутри объектива. просверлил в нем пару отверстий, закалил и отпустил, а затем отшлифовал конец, чтобы он подходил к прорези в стопорном кольце, как отвертка. Я установил его на старую ось, «собранную» из сломанного матричного принтера (небольшой совет: у матричного принтера гораздо больше полезных металлических деталей, чем у более современных принтеров). Эта ось была круглой с одной уплощенной поверхностью, к которой я мог легко присоединить инструментальную сталь. Я совместил отверстия, прикрепив инструментальную сталь к оси и пробив ось через ранее просверленные отверстия в инструментальной стали. Просверлив отверстия в оси, я смог закрепить ее парой крепежных винтов (думаю, это были М3). Последняя вещь вышла немного шаткой, но со своей задачей справилась.
