Как сделать телевизионную комнатную антенну для приема цифрового сигнала
Антенна – это радиотехническое устройство, предназначенное для приема и излучения электромагнитных волн через эфир.
Если вы живете на расстоянии прямой видимости телевизионной вышки, то для приема цифрового телевидения вполне подойдет простейшая самодельная комнатная телевизионная антенна, конструкция которой представлена в этой статье. Данная антенна предназначена для приема телепередач в диапазоне частот цифрового телевидения (470–790–МГц).
Конструкция телевизионной антенны простая и для повторения не требует специальных знаний. Для ее изготовления понадобится 70 см медного провода диаметром 2-3 мм, кусок листа двухстороннего стеклотекстолита, 1,5 м коаксиального телевизионного кабеля с волновым сопротивлением 75 Ом и F-штекер.
Инструкция по изготовлению телевизионной ДМВ антенны
Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида.
Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения. Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу.
Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.
Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.
Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора.
Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.
На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.
Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».
Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.
Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.
Плата антенны укладывается на дно коробки и закрепляется с помощью винта и гайки М3.
Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю».
На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.
Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.
Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».
Осталось закрыть коробку крышкой, вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.
Как заменить согласующую печатную плату
петлей из кабеля
Применение печатной платы для согласования антенны с коаксиальным кабелем позволяет сделать антенну более компактной.
Если печатную плату изготавливать нет желания или возможности, то ее без потери качества работы антенны можно заменить петлей, которую еще называют U-коленом, представляющей собой согнутый пополам отрезок телевизионного кабеля, соединенного с антенной по схеме, как на представленной ниже фотографии.
Для изготовления согласующей петли необходимо взять отрезок телевизионного кабеля длиной 162 мм, с помощью которого антенна будет подключаться к телевизору. Разделать его концы и припаять центральные жили к концам кольца, расстояние между которыми должно составлять 60 мм. Далее разделывается конец кабеля, идущего к телевизору и центральная его жила припаивается к любому из концов кольца антенны, а экранирующий провод соединяется с экранирующими проводами петли, как показано на фотоснимке.
При пайке экранирующей оплетки надо соблюдать осторожность, чтобы не расплавилась изоляция центральной жилы, и оплетка не соприкоснулась с ней.
На фотографии показана припайка кабеля к кольцу антенны, сделанной из алюминиевого провода диаметром 3мм. Так как к алюминию сложно припаять провода мягким припоем, то концы кольца были немного расплющены, в них просверлены отверстия и с помощью заклепок закреплены латунные лепестки. Центральные жилы кабеля к лепесткам припаялись надежно.
Простейшая телевизионная антенна своими руками
На сегодняшний день большой выбор различных антенн для телевизора, всегда имеется возможность приобрести именно то, что требуется. Но бывают такие случаи, когда подобное устройство необходимо очень срочно, к примеру, после грозы либо на даче, а до магазина еще дойти нужно.
Тогда на помощь приходят умелые руки, смекалка и некоторое количество исходного материала. С целью просмотра телепередач лучше телевизор подключать к антенне спутникового телевидения. В городе альтернативой считается кабельное телевидение.
Бывают случаи, когда невозможно оплатить услуги, которые вполне можно получить и бесплатно, только в худшем качестве, а также меньшем объеме. Реализация такого желания возможна при подключении телевизора к индивидуальной антенне.
Изготовление в домашних условиях
Рекомендуем просмотреть данное видео, в котором вам покажут как можно сделать простую комнатную ТВ антенну, своими руками.
Задачей является сделать автомобильную антенну таковой, чтобы она:
- не вызывала нареканий сотрудников ГИБДД из-за доработки корпуса;
- могла стать прямо в салоне;
- обеспечила надежный прием на частоте радиосвязи;
- имела высокий КПД.
Итак, можно использовать рамочную конструкцию, прокладываемую под уплотнителем заднего стекла автомобиля. Естественно, она немного заужена кверху и имеет не совсем те размеры, которые нужны, поэтому в центре располагается конденсатор, которым осуществляется настройка антенны в резонанс на требуемом канале.
Кабель припаивается с той стороны, где провод обрезан. С противоположной стороны разрыв не допустим.
Подключение антенны происходит через разъем, используемый связным оборудованием. Кабель должен иметь небольшую длину, его нужно брать по возможности меньше. Если возможно оборудование поставить у заднего стекла, то так и нужно сделать.
Самая простая ДМВ модель
Для начала необходимо сделать четвертьволновый вибратор из коаксиального кабеля. Для этого находится частота приема. Сопротивление четвертьволнового вибратора приближается к 40 Ом. Это учитывается при согласовании или просто втыкается в ресивер цифрового телевидения, предварительно приделав f-разъем либо другой нужный коннектор.
Зачищается лишь внешняя оболочка и экран. Четвертьволновый вибратор располагается горизонтально для наилучшего приема. Эта конструкция проста в изготовлении и под силу даже школьнику.
Это наиболее простая ДМВ антенна, которая производится своими руками. Не стоит ожидать от нее больших подвигов и не нужно устанавливать такую на крышу. Это устройство не наружного применения, но оно способно усиливать прием на обычный ресивер.
При отсутствии времени долго что-либо мастерить, стоит попробовать именно этот простой способ.
Комнатный тип
Из этого видео, вы узнаете, как сделать простейшую ДМВ антенну, своими руками. Приятного просмотра, мотайте себе на ус!
Если вы живете далеко от телевизионной вышки, то комнатная телевизионная антенна вполне подойдет для приема телевизионного сигнала. Конструкция данного типа проста и для изготовления не потребует специальных знаний.
Для изготовления такого варианта улавливателя сигнала потребуется 70 см медного провода (диаметр 2-3 мм), двухсторонний стеклотекстолит, коаксиальный телевизионный кабель (1,5 м) и F-штекер.
Необходимо подобрать отрезок провода из меди диаметром 2-3 мм и длиной 70 см. Здесь хорошо подойдет одножильный провод из меди для прокладки электропроводки.
При наличии нескольких проводников в кабеле требуется аккуратно отрезать один проводник вдоль канавки, стараясь не принести вреда изоляции. Для работы антенны изоляция не нужна, оставляется лишь для эстетического вида. Подходит и алюминиевый провод, но к контактам платы он присоединяется при помощи резьбового соединения.
Стоит обратить внимание, что гайка не должна прикасаться к экранирующей фольги трансформатора, в противном случае требуется проложить изолирующую шайбу либо подрезать фольгу. При использовании провода без изоляции, можно надеть на него для красоты хлорвиниловую трубку.
Затем провод следует согнуть в кольцо, диаметр которого приблизительно 220 мм. В этом случае высокой точности не потребуется. Для этого подойдет оправка в виде ведра от краски либо другая круглая емкость примерного размера.
При наличии кольца для антенны можно приступать к производству печатной платы трансформатора. Делается она из стеклотекстолита либо гетинакса фольгированного с 2-х сторон.
Пример комнатной ТВ антенны
Если невозможно сделать химическим способом печатную плату, то можно сделать ее и механическим.
С этой целью требуется удалить лишние участки фольги, оставить только контактные площадки, токоведущие дорожки выложить из провода медного диаметром 0,3-0,5 мм, приклеить его к плате.
Для эстетического вида и повышения механической антенной прочности трансформатор помещается коробку из пластмассы или металла, в которой выполняются отверстия, предназначенные для кольца, а также антенного кабеля.
После приготовления всех деталей антенны можно приступить к сборке устройства.Для этого заводятся в коробку концы кольца и загибаются на расстоянии 3 мм под прямым углом.
Далее концы вставляют в печатную плату антенного трансформатора и запаиваются припоем при помощи паяльника. Плату антенны нужно провернуть ко дну коробки и закрепить при помощи винта и гайки.
Далее в отверстие коробки продевается телевизионный кабель. На один его конец устанавливается предварительно телевизионный F-разъем, а второй разделывается и его концы распаиваются на печатную плату антенны. Затем центральную жилу кабеля припаивают к правому концу кольца, а экранирующую оплетку к фольге платы.
Припаивать или крепить кабель для надежности требуется в следующем порядке. Важно помнить о том, что сначала припаивают экранирующую обмотку и хорошо тянут за кабель для выбора слабины, и только затем припаивается центральная жила.
В результате этого при передвижении антенны, а также натягивания кабеля не оборвется центральная жила. Если экран у кабеля произведен из алюминиевой фольги, он прижимается к фольге платы при помощи металлического хомута, который одет на винт и закреплен гайкой.
Осталось лишь закрыть коробку крышкой. Как результат, телевизионная комнатная антенна полностью готова для приема сигнала ТВ. Требуется вставить разъем в телевизор, настроить каналы на желаемые программы.
Для качества изображения с минимальными шумами, требуется перемещать антенну по помещению для поиска места с оптимальной величиной телевизионного сигнала.
Парогенератор Кёрхер, отзывы, цена, а так же принцип работы, описаны в полном объёме на нашем сайте!
Здесь, находится большое количество полезной информации о встраиваемой электрической стеклокерамической плите.
Только у нас, можно узнать из этой статьи, сколько стоят настольные посудомоечные машины.
Советы по изготовлению своими руками
Если вы желаете сделать антенну для телевизора своими руками в домашних условиях, следует учесть тот факт, что на сегодняшний день существует 2 совершенно элементарных метода. Вам потребуется обычная проволока. Обратите внимание на тот факт, что алюминиевую брать не рекомендуется, поскольку она подвержена быстрому окислению.
Для таких целей замечательно подходит проволока медная или из латуни. Поверхность проволоки нужно зачистить с 2-х концов от изоляционного материала, затем один конец прикрепить к батарее либо трубе, а противоположный вставить в телевизионный разъем.
Вы сразу заметите, что появился сигнал, поскольку труба проходит через большую часть дома и выходит вверх. Она считается усилителем нужных частот. Такой способ позволяет «поймать» около 5 каналов.
Второй вариант доступен лишь тем людям, у которых есть балкон. В этом случае потребуется такая же проволока, только длиннее, для соединения телевизора и зоны балкона.
Проволока зачищается с обеих сторон, один конец подключается к телевизору в кабельном гнезде, а второй наматывается к натянутым струнам, на которые вешается белье. Такой метод не просто помогает добавить каналы, но еще и делает качество изображения выше.
самодельная тв антенна из пивных банок, телеантенна для дальнего приема из подручных средств
Находясь далеко за городом, где редко встретишь дом со спутниковой тарелкой, и нет возможности подключить кабельное телевидение, иногда задумываешься, а как сделать антенну для телевизора своими руками.
Вконтакте
Одноклассники
Мой мир
Действительно, ведь со старой антенной произойти может всякое. Повредился кабель, пропал сигнал, отошел провод и вы остались без телевидения. Ситуация малоприятная, но, как оказывается, вполне исправимая. Такая проблема решается, если у вас получится соорудить комнатную антенну из подручных средств и, возможно, даже не прибегая к помощи паяльника.
Самый простой способ сделать ТВ антенну
Живя в многоквартирном доме, мы не застрахованы от проблем с возможным отсутствием TV-трансляции. Но решить проблему можно быстро и достаточно эффективно. Для этого, нам потребуется медная проволока и нож. Ножом зачищаем оба конца проволоки и один из них, привязываем к отопительной батарее, а другой, вставляем в гнездо вашего ТВ.
На фото телевизионная антенна сделанная в домашних условиях
Включаем его и проверяем сигнал. Батарея центрального отопления тянется на крышу, тем самым увеличивая сигнал, поэтому сто каналов мы, конечно, гарантировать не можем, но 5—7, такая антенна поймает и обеспечит довольно качественный показ.
Это интересно: Электропроводка в квартире своими руками — пошаговая инструкция
ТВ антенна из алюминиевых банок
Несведущий человек вряд ли догадывается, что комнатная антенна своими руками может быть изготовлена из обычных пивных, или банок от кока-колы. Причем такой метод известен уже очень давно. Для этого нам понадобятся следующие предметы:
1. Две алюминиевых банки.
2. Латунная, медная проволока или старый телевизионный кабель.
3. Вешалка треугольная для одежды.
4. Паяльник (для прочности конструкции и улучшения сигнала, но можно и без него).
5. Нож.
6. Изолента, скотч.
Процесс изготовления баночной антенны
Промываем банки и тщательно их сушим. Затем, фиксируем на краях вешалки, чтобы они прилегали к нижней стороне. Закрепление банок производим, лучше всего, при помощи скотча или изоленты, но можно использовать и другие подручные средства. Нужно чтобы банки хорошо держались.
Затем, зачищаем концы проволоки или кабеля с обеих сторон и продеваем их концы через ушки, с помощью которых открываются банки. Прижимаем эти ушки к крышке банки и вставляем другой конец кабеля в разъем.
Обратите внимание!
Для прочности конструкции, проволоку можно припаять к банке и заизолировать эти места.
Для увеличения количества каналов, нужно использовать банки большего диаметра.
ТВ Антенна дециметрового и метрового диапазона
Если у вас есть небольшие навыки работы с паяльником, то вы легко сможете собрать антенну для телевизора своими руками дециметрового и метрового диапазонов. Конструкция не требует инженерно-технических навыков и для создания нам потребуется: 1. Провод из меди длиной в 80 см и диаметром до 3 мм. 2. Стеклотекстолит двусторонний. 3. Коаксиальный кабель длиной до 2 метров и сопротивлением в 75 Ом. 4. Штекер.
На фото комнатная антенна для телевидения
Порядок изготовления дециметровой антенны
Для начала, нужно найти провод из меди диаметром 2—3 мм. Больше других для этого подходит одножильный кабель, используемый при установке электропроводки. Если найдете многожильный провод, то надо отделить одну жилу, не повреждая изоляции. На крайний случай можно использовать провод из алюминия. Если на проводке нет изоляции, то для эстетичности, ее можно завести в трубку, например, из хлорвинила. Затем, сделайте из провода круг, имеющий диаметр 22 см. Для удобства изготовления такого круга, можно использовать любую емкость похожего диаметра.
[rek_custom1]
Это интересно: Как сделать необычную стильную люстру для комнаты или кухни своими руками
Сборка платы
Чтобы продолжить сборку такой антенны для телевидения, придётся самостоятельно смастерить плату. Ничего сложного в этом нет. Берем кусок текстолита размером в 2,5*3,5 см и толщиной 1,5 мм, и размещаем на его поверхности дорожки из медного провода, также как указано на схеме.
Схема сборки платы
Диаметр провода должен быть в пределах 0,4 мм. Его можно закрепить на плату с помощью клея. Для уменьшения воздействия извне и придания нашей конструкции красивого вида, прячем нашу плату в коробочку из пластмассы или металла, заранее просверлив дырки для кольца и кабеля. После этих подготовительных работ, начинаем собирать конструкцию.
Сборка конструкции ТВ антенны
Залуживаем кольцевые концы припоем и заводим их в нашу коробочку с платой. Затем загинаем их под прямым углом, подводим к плате и производим запайку. После этого, поворачиваем плату лицом ко дну коробки и начинаем подготовку кабеля. Для этого, на один конец кабеля устанавливаем штекер, а второй, разъединяем и припаиваем к плате с обратной стороны. Один из концов, центральную жилу, фиксируем к правому концу кольца, а второй, припаиваем к плате нашего изделия. После этих манипуляций конструкция готова. Вставляем штекер в гнездо телевизора и проводим настройку каналов.
Это интересно: Как сделать ключницу настенную своими руками — мастер класс
ТВ антенна для цифрового телевидения своими руками
Умея держать в руках паяльник и отвертку, в домашних условиях можно сделать в домашних условиях антенну для цифрового телевидения, которая получится качественнее многих китайских аналогов, заполонивших наш рынок и что самое главное, практически бесплатно. Для этого нам понадобятся следующие предметы: 1. Доска шириной в 7 см и длиной в 55 см. 2. Провод из меди, длиной в 39 см и диаметр центральной жилы 4 мм. 3. Саморезы в количестве 10 шт. 4. Карандаш, линейка, нож. 5. Штекер.
Порядок выполнения конструкции
Для начала берем дощечку требуемого размера и делаем разметку по схеме:
Порядок выполнения конструкции
Размеры указаны в дюймах. Чтобы перевести в сантиметры, умножаем на 2,5 и округляем до десятых. Например, 2 и 5/8″, при умножении получаем 6,56, округляем до 6,6 см. Затем разрезаем наш провод на 8 частей и получаем куски по 37,5 см. На каждом куске делаем надрезы длиной по 2 см, для соединений, и зачищаем их. После этого нарезаем еще два провода по 22 см и зачищаем в местах, где будут производиться соединения. Провода, которые мы предварительно нарезали по 37,5 см, загибаем буквой V таким образом, чтобы расстояние между краями составляло 7,5 см.
Завершающая стадия сборки антенны
Теперь, чтобы у нас получилась настоящая телевизионная антенна для цифрового телевидения, нужно правильно завершить сборку. Для этого нам требуется купить штекер с катушкой внутри и начать процесс соединения катушки с кабелем. Подсоединение кабеля к катушке происходит через нижние контакты. После этого завершаем сборку антенны, прикручивая два провода, длиною 22 см, к центральным саморезам. С другой стороны эти провода прикрепляем к штекеру с катушкой, которые, в свою очередь, предварительно нужно прикрепить к обратной стороне планки. Все, катушка готова к использованию.
Это интересно: Как сделать турник в квартире своими руками
Рамочный волновой канал
Для изготовления такой антенны возьмем медную проволоку и согнем из нее рамку. Сторона рамки должна быть около 10 см. В месте соединения концов, связываем их методом «косичка». После этого, через 2 см, начинаем крутить такую же рамку, соединяя концы подобным образом.
Обратите внимание! Количество таких квадратов должно равняться четырем и все они находятся на одной проволоке.
Полученная простейшая конструкция позволит за пять минут заменить испорченную антенну и получить достаточно качественную картинку на экране вашего телевизора. Все перечисленные способы сборки антенн своими руками, позволят не только кратковременно воспользоваться возникшими неудобствами, но и пользоваться ими длительное время, не тратя деньги на покупку новых устройств.
Это интересно: Ремонт утюга своими руками — как разобрать утюг в домашних условиях
Смотрите видео о том, как сделать антенну для телевизора своими руками:
Вконтакте
Google+
Мой мир
Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?
Хотите предложить для публикации фотографии по теме?
Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!
Как настроить антенну для приема цифрового телевидения
С вами компания Antenna.ru и канал на Youtube Antenna.ru! Что нужно знать в первую очередь^
Наш эксперт Станислав Боуш Рассказывает.
Вы узнаете:
-Как настроить антенну для приема цифрового телевизионного сигнала.
-Почему антенна не ловит /не нахолит/ каналы
-Почему антенна не ловит цифровые каналы
-Комнатная антенна для приема тв сигнала, цифровое ТВ
-Как настроить цифровые каналы на телевизоре
-Как настроить каналы на тюнере.
-Почему цифровая приставка не находит каналы
-Почему цифровая приставка ловит только 10 каналов
.-Почему цифровое телевидение показывает кубиками.
-Почему цифровой приемник не находит каналы.
-Почему цифровой приемник не находит каналы.
-Почему цифровой ресивер находит только 10 каналов
-Почему цифровой ресивер не находит каналы.
-Почему цифровой приемник находит только 10 каналов
-Как настроить 20 каналов цифрового телевидения.
-Как работает цифровая антенна и почему DVB-T2 не находит каналы?
-Не находит каналы приставка тв сигнала — что делать?
1. В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Подключаем тюнеры к телевизору по инструкциии. Далее начинаем заниматься антенной. Если у Вас пассивная антенна, пропустите п.2. Вы также можете посмотреть видеоролик на Youtube после того, как прочтете эту статью.
В ЭТОМ ВИДЕОРОЛИКЕ МЫ РАССКАЗЫВАЕМ КАК НАСТРОИТЬ КОМНАТНУЮ АКТИВНУЮ АНТЕННУ Т-3310/antenna.ru для приема цифрового ТВ
2. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится. В активной антенне есть усилитель. И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел. Каналы передаются пакетами кратно 10. Поэтому необходимо тщательно настроить антенну на место передачи — на ТВ вышку.
УСИЛИТЕЛЬ — ВОТ ЧТО ПРЕВРАЩАЕТ ПАССИВНУЮ АНТЕННУ В АКТИВНУЮ!
Вставляем штекер антенны во входное гнездо. Но, повторяю, на активную антенну надо подать питание. В современных антеннах питание напряжением 5 вольт подается на телевизионный кабель, на центральную жилу. Что нужно сделать, чтобы подать питание от ресивера на эту самую центральную жилу и где взять 5 вольт напряжение?
Питание подается по центральной жиле кабеля. Вот так.
Все очень просто. Питание на антенну подаст ресивер. Эта функция есть абсолютно во всех ресиверах ДВБ-Т2. Нажмите кнопку Меню ресивера, на экране телевизора появится заставка Меню. Вам надо найти пункт «Питание антенны» и переключить его с ОТКЛ на ВКЛ. Он находится в одной из вкладок меню. Пролистайте их внимательно, он точно есть в каждом тюнере.
КАК ВКЛЮЧИТЬ ПИТАНИЕ АНТЕННЫ В ЦИФРОВОМ ТЮНЕРЕ? ИЩИТЕ В МЕНЮ ТЮНЕРА!
3. Дальше настраиваем тюнер, для этого запускаем автопоиск.
ВНИМАНИЕ!!! Если Вы выезжаете для установки за город, где прием неустойчивый и иногда даже непонятно где стоит передатчик цифрового ТВ, необходимо заранее, перед выездом настроить телевизор DVB-T2 ресивер. Все 20 каналов должны быть заранее найдены. Это съэкономит массу времени, поскольку настройка тюнера на даче при ненастроенной или непонятно куда направленной антенне тот еще квест. Если телевизор не настраивается в городе, настройте его у соседей или друзей (там гд вся аналогичная тхника прекрасно работает), тогда Вам станет понятно — телевизор не принимает или барахлит антенна.
Убеждаемся, что телевизор все хорошо принимает и показывает.
Чтобы антенна принимала сигнал лучше, надо ее направить в сторону телебашни. Уровень мощности и качества сигнала от антенны нужно контролировать. Для этого на пульте находим кнопку Инфо (INFO). Нажимаем ее один раз, второй раз, третий раз.
КНОПКА ИНФО НА ПУЛЬТЕ ПРИЕМНИКА ДЛЯ КОНТРОЛЯ УРОВНЯ ЦИФРОВОГО СИГНАЛА
Должны появиться две линии – «Уровень сигнала» и «Качество сигнала». Поворачивая антенну, перемещая ее, нужно добиться максимального значения этих цифр. Поворачиваете – ждете 5 секунд. Далее поворачиваете – смотрите, как изменились цифры. Так настраивается антенна по направлению. Данные о мощности мультиплекса можно узнать, нажав кнопочку ИНФО. Например, мощность первого мультиплекса проверить на первом канале, второго — на 11-м канале.
ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА
4. Настройка антенны.
Если параметры менее 40-50%, надо искать лучшее место приема, ставить антенну повыше, покупать более мощную антенну. В нашем случае все вполне прилично — и интенсивность сигнала, и качество 90% и более.
А что делать, если вместо 20 бесплатных каналов показывается только 10 каналов? То есть не оба мультиплекса, а только один из них. А то же самое — надо искать лучшее место приема, ставить антенну повыше, покупать более мощную антенну. Дело в том, что каналы передаются пакетами кратно 10. каждый передатчик передает по 10 каналов. Мощность передатчиков обычно разная — и если антенна направлена немного не туда, то принимается только один более мощный мультиплекс (10 каналов). Каналы передаются пакетами кратно 10. Поэтому необходимо тщательно настроить антенну (и поставить антенну повыше, например комнатную — на шкаф) на место передачи — на ТВ вышку. Оба мультиплекса передаются из одного источника — передатчика ТВ. Поэтому, если у Вас принимаются только 10 каналов, выбираете какой нибудь канал, нажимая кнопочку «ИНФО» на пульте, выводите данные об уровне и качестве сигнала. Далее добиваетесь максимальных значений Уровня и Качества сигнала. Желательно, более 60%. Далее запускаете поиск каналов в меню тюнера или телевизора. И скорее всего, Поиск найдет и второй мультиплекс.
А что делать, если показывается не 20 каналов, а 18, но именно цифровых а не аналоговых? Что случилось? А случилось следующее — устарело программное обеспечение. В этом случае необходимо обновлять программное обеспечение тюнера или телевизора. Обычно это делается достаточно просто. Но об этом — в другой раз.
Раньше на весь район был в лучшем случае только один передатчик ТВ. Теперь количество станций, передающих бесплатное цифровое ТВ, увеличилось в сотни раз. И если раньше от Вас до передатчика было 80 км, то теперь скорее всего, гораздо меньше. Еще раз. Передатчиков цифры много, не верьте соседу, который скажет что он один-единственный. Проверить можно на сайте КАРТА ЦИФРОВОГО ТВ РОССИИ. Найдите свое местоположения на этой карте.
Есть и еще такой нюанс — в Санкт-Петербурге мультиплексы передаются на частотах 586МГц и 666МГц. Это довольно близкие частоты. Если антенна принимает одну частоту (мультиплекс), то, скорее, всего она принимает и второй мультиплекс. Однако встречаются и сложные ситуации, как в Ярославле — 474 МГц и 762 МГц. Эти частоты бесплатного тв сильно различаются. Поэтому требования к антенне в Ярославле выше — она должна обладать более широкой и равномерной характеристикой. Переводя на деньги — стоить дороже. Иначе будет приниматься только один мультиплекс. Напоминаю, данные о мощности мультиплекса можно узнать, нажав кнопочку ИНФО. Например, мощность первого мультиплекса проверить на первом канале, второго — на 11-м канале.
Остальные часто задающиеся вопросы освещены в Видеоролике (см ниже).
5. Про ресивер для приема цифрового ТВ все понятно. А как включить питание на антенну в телевизоре? Если он современный СМАРТ телевизор? А никак! К сожалению, в Цифровых телевизорах такой функции нет! Ни в LG, ни в Самсунге, ни в JVC, ни в Sony! Ни в каких телевизорах!
Не спрашивайте меня, почему — вот не сделано!
Поэтому вопрос как подать питание на активную антенну в современных телевизорах очень важен для понимания.
Выход есть!
Поэтому для питания активных антенн придумано специальное устройство, которое почему-то называется не блок питания, а инжектор питания.
Основная мысль разработчиков была в том, что антенну надо питать от USB разъема современного телевизора, делается это вот таким образом:
Инжектор имеет три разъема – USB, ТВ папа, ТВ мама.
USB втыкаем в USB телевизора, ТВ папа – в ТВ гнездо телевизора, ТВ мама – к антенне!
Дадыщь! А в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки.
Что делать? А все просто! Надо использовать блок зарядки от мобильного телефона. Вот, например, такой. USB инжектора втыкаем не в телевизор, а в блок питания.
Вуаля! Светодиод засветился, антенну мы подключили правильно.
Светодиод в антенне Т-3320/antenna.ru
И еще: В продаже есть антенны с встроенным прямо в антенну USB инжектором.
Однако, длина USB кабеля и антенного кабеля у таких антенн обычно очень небольшая, сантиметров 50, поэтому такие антенны удобно использовать только в зоне уверенного приема, потому что, если антенну потребуется отнести метра на три от телевизора, теперь понадобятся два удлинителя. Вам придется покупать и антенный удлинитель, и удлинитель USB.
Итак, на вопрос «какая тв приставка подает питание на антенну» ответ — любая!
Итак, на вопрос «какой телевизор может подать питание на антенну» ответ — мало какой!
Вывод: если нет цифровой приставки, а есть современный телевизор с DVB-T2 — используйте инжектор и зарядник от телефона для подключения активной антенны.
Инжектор питания 5 вольт Триада-311/antenna.ru для подачи питания на активную ТВ антенну отличается от других инжекторов наличием светодиодной индикации подключения. Это очень удобно, поскольку в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки. Поэтому, воткнув в USB телевизора инжектор другого производителя, пользователь не знает, подано питание на антенну или нет. Наличие светодиодного индикатора в инжекторе Триада-311/antenna.ru делает его очень удобным при использовании.
Вот, собственно и все!
Таким образом, питание на активную телевизионную антенну от современного цифрового СМАРТ-Телевизора лучше всего подавать при помощи ТВ USB инжектора (5 Вольт).
6. Для закрепления полученной информации, мы рекомендуем также посмотреть наш видеоролик на эту тему.
В ЭТОМ ВИДЕОРОЛИКЕ МЫ РАССКАЗЫВАЕМ КАК НАСТРОИТЬ КОМНАТНУЮ АКТИВНУЮ АНТЕННУ Т-3310/antenna.ru для приема цифрового ТВ
В видео показана настройка на примере Комнатной цифровой ТВ антенны Триада 3310 , которая не имеет аналогов по приемным свойствам (перегрузка и дальность действия),
обладает выдающимися приемными свойствами, -работает на прямом, отраженном и переотраженном сигнале. Индикатором правильного подключения является светодиод. Как выбрать и настроить антенну DVB-T/T2.
Со встроенным усилителем. Применяется в ситуации, когда направление на передающий центр известно не очень точно или нет возможности направить антенну на телебашню. Работает на прямом, отраженном и переотраженном сигнале в условиях города и ближнего пригорода.
Эта Антенна-усилитель немного больше обычной антенны и в несколько раз эффективнее, предназначена для приема цифровых телевизионных сигналов DVB-T и DVB-T2, а также аналогового ТВ в диапазоне ДМВ 470-850 МГц. Антенна обеспечивает надежный прием телесигнала в зоне уверенного приема (обычно на расстоянии до 20-25 км от телепередатчика, дальность зависит от мощности сигнала, высоты установки приемной антенны, рельефа местности, наличия препятствий между телепередающей станцией и и приемной антенной). Антенна устойчива и не склонна к опрокидыванию за счет утяжелителя в основании.
Вот и все на сегодня. С Вами был эксперт Станислав Боуш.

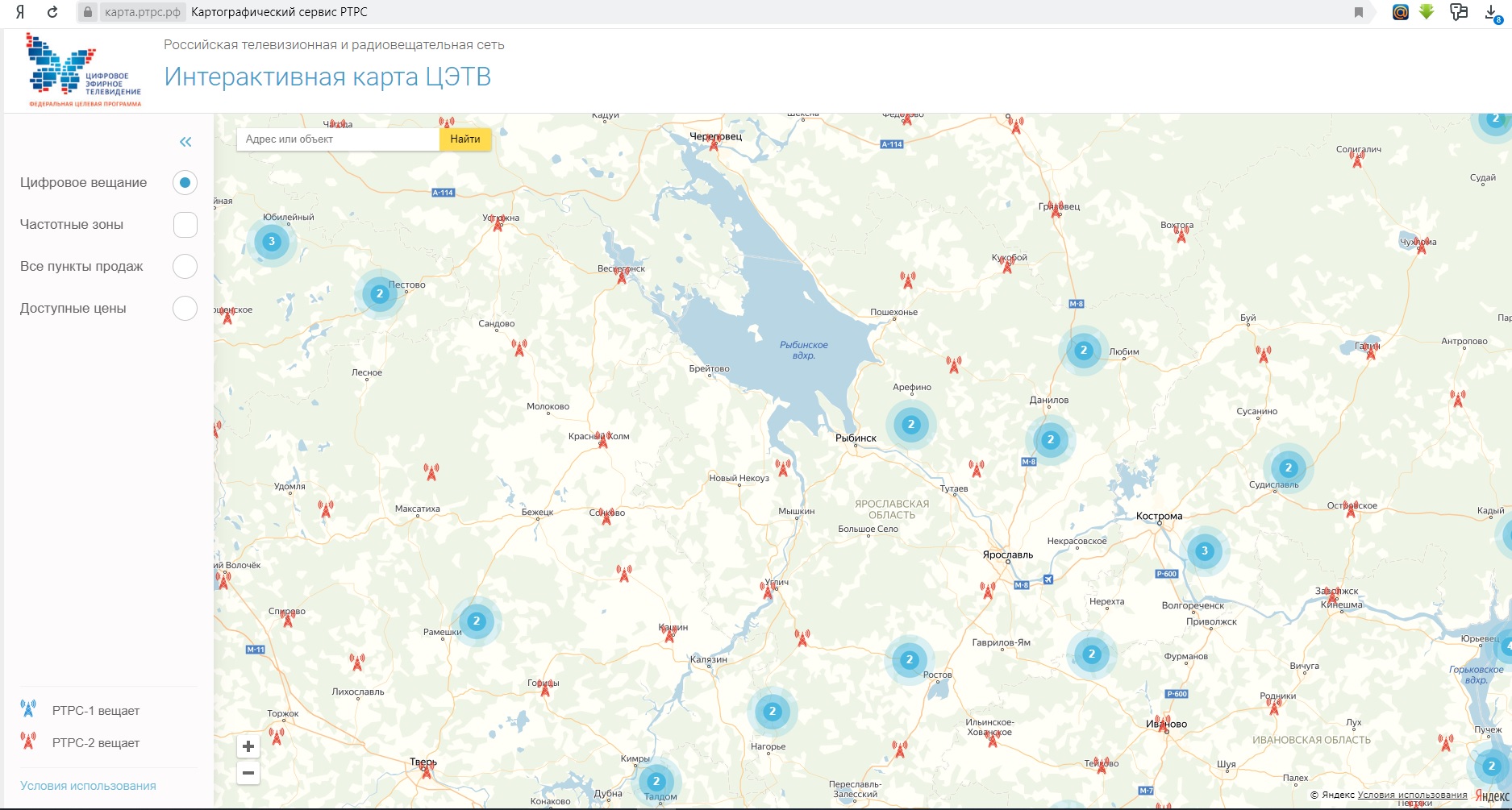

В следующей статье Я расскажу, куда направить антенну для приема 20 каналов бесплатного цифрового телевидения, как собственно узнать куда повернуть цифровую антенну, где находится передатчик цифрового ТВ и о карте приема цифрового — местонахождении и зоне покрытия цифрового сигнала в России.
