Sprint Layout 6 — проектирование печатных плат для электронных устройств

На сегодняшний день этот русскоязычный релиз программы Sprint Layout считается самым простым и удобным для черчения и полуавтоматической трассировки печатных плат.

Девять из десяти электронщиков останавливают свой выбор именно на ней. В чем же ее достоинства и преимущества? Постараемся ответить на этот вопрос в нашем обзоре. Для начала вам нужно проинсталировать эту программу на ваш компьютер, если у вас до сих пор нет инсталятора Sprint Layout 6. В правой части окна программы Sprint Layout 6. В левой части окна мы видим рабочую панель инструментов.

С помощью инструментов, выделенных красном прямоугольником, вы можете нарисовать любые дорожки и контактные площадки под радиоэлементы, а также текст, фигуры, и многое другое. Думаю, этого комплекта вам волне достаточно, чтобы развести почти любую схему на печатной плате.

Также очень практичным является полуавтоматический трассировщик для соеденения контактных площадок под радиокомпоненты, т. На фотографии ниже показаны связи между контактными площадками.

Для этого мы нажали в панели инструментов кнопку «Связи». Вы их можете видеть в виде тонкой зеленой линии. Затем, чтоб сделать трасировку в автоматическом режиме, мы нажимаем кнопку » Автотрасса » в панели инструментов. Также вы можете определить ширину и расстояние от контактов и печатного проводника, затем нужно нажать на каждую контактную площадку, которая связана с другой контактной площадкой и проверить, как пройдет связь.

Следите за тем, чтоб не было скрещивания печатных проводников, соединяющих контактные площадки. Кроме того очень полезным инструментом в программе Sprint Layout является «Тестилка» которая позволяет определить, какие контактные площадки соединяются и таким образом проверить печатную плату в соответствии с ее принципиальной схемой. Кнопка «Измеритель» поможет вам измерить расстояние от одной точки на плате до другой.

Кнопка «Фотовид» покажет изображение в зеркальном отображении, как на текстолите. Также в программе Sprint Layout вы найдете встроенную библиотеку радиокомпонентов. В которой вы сможете найти данные почти по всем радиоэлементам. Затем мы, мы находим в базе нужный радиокомпонент, а потом переносим его мышкой из области с синей рамке в рабочее поле.

При необходимости радиоэлемент можно крутить и редактировать. Практичной функцией для экономного радиолюбителя является металлизация пустых областей на печатной плате. Это позволяет существенно сэкономить травящий раствор т. В принципе это и есть официальная русскоязычная последняя версия Sprint Layout 5, т. Меня часто просят выложить Sprint-layout 7. По этому поводу могу сказать только одно, более новых версий чем эта, я не видел :.

Подробно рассказывается о технологии ЛУТ и показывается пример изготовления печатной платы способом ЛУТ в народе известна как утюжная технология. Ответить на это вам поможет программа Sprint-Layout 6, которая является специализированным графическим редактором для ручной разводки печатных плат. Видео фильм о процессе изготовления печатной платы своими руками.

Sprint Layout для андроид

Второй рассмотренной программой будет Sprint-Layout — простая программа для создания двухсторонних и многослойных печатных плат. Программа Sprint-Layout принадлежит той же компании что и sPlan, что делает освоение программы намного проще. Собственного говоря, программа довольно проста и работать на ней начинаешь сходу. Все удобно, понятно и функционально. Программа имеет небольшой размер, хорошую функциональность, портативна — все как я люблю :. Sprint-Layout позволяет наносить на плату Контакты, SMD-контакты, проводники, полигоны, текст, готовые шаблоны из обширной библиотеки в библиотеку запросто можно кидать свои компоненты. Если Вам понадобится заказать изготовление платы на заводе, Sprint-Layout умеет конвертировать свои файлы в Gerber, Excellon и HPGL-форматы последний — для обработки платы на фрезерном станке с программным управлением.

платы в формат Sprint Layout 6 и о возможностях экспорта списка пользоваться относительные координаты, «Без комментариев».

Sprint-Layout. Руководство пользователя.

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? В состав Sprint-Layout входит простейший автотрассировщик по принципу «от точки до точки». Таким образом, ему доступна прокладка проводника между двумя точками. Эти две точки определяются виртуальными Линиями связи. Автотрассировщик не предназначен для полного завершения соединений по всем линиям связи на плате. Такая работа ему недоступна.

Хитрости Sprint Layout для начинающих.

Вашему вниманию предлагается учебное пособие к элементарной системе автоматизированного проектирования печатных плат Sprint-Layout. Данный учебник создан на базе фирменной документации к этой программе. Эта работа является первой будем надеяться — не последней серьезной публикацией автора. Рекомендуется пользоваться английской версией программы Sprint-Layout.

Сколько платы вручную не разводи с помощью Маркера для печатных плат , они при этом все равно красивее не станут.

Курс по Sprint Layout 6. Часть 1 — Знакомство с интерфейсом

Но мне все было некогда. Поэтому роль Капитана Очевидность взял на себя Sailanser. Выполнив этот титанический труд. Я лишь подкорректировал, да добавил кое где подробностей. Всем наверно давно известна программа для изготовления печатных плат под названием Sprint-Layout, на данный момент последняя версия гордо именуется, 5. Как я и говорил, сама программа довольно проста, но имеет множество кнопочек и менюшек, помогающих нам в работе.

Программа Sprint Layout 6 Rus

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: AlexNK , 4 февраля в Электроника. Скачал макросы на русском языке, вставил в папку » Макросы» программы. Открываю программу, а в библиотеке программы их нет. Может, что не так делаю?

Если верить форумам, то многие (в том числе и мои знакомые) используют Sprint-Layout. Но ведь это ручная работа, тот же карандаш.

Автотрассировка

При разработке или повторении начинающими радиолюбителями различных электронных схем в большинстве случаев возникает необходимость разработать плату к проектируемому устройству для размещения на ней деталей схемы. Для простых схем можно нарисовать от руки при помощи лака или другой нерастворимой в воде краски рисунок будущей платы на фольгированном стеклотекстолите и начать травление. И тот, и другой способы полностью решают поставленную задачу, но при возрастании сложности схемы целесообразнее использовать персональный компьютер для трассировки платы по схеме.

Разводим печатную плату при помощи Sprint-Layout.

ВИДЕО ПО ТЕМЕ: Как нарисовать плату в Sprint Layout 6 — Видеоурок — ЧАСТЬ 1

Sprint Layout 6 — простое и эффективное программное обеспечение для ручного проектирования и рисования печатных плат для электронных устройств с малой и большой степенью сложности. У многих радиолюбителей часто возникает вопрос: как можно быстро и эффективно нарисовать печатную плату? Пожалуй основным критерием популярности этой программы является ее интуитивно понятный интерфейс, работу с которым можно начать даже не читая документации по программе. В Спринт Лайауте сосредоточено достаточно много дополнительных инструментов и возможностей, к примеру присутствует встроенный трассировщик, который поможет вам в разводке дорожек не на полном автомате с последующей проверкой их корректности.

Программа Sprint Layout 6 на мой взгляд лучшая в своем роде. Предназначенная она для проектирования печатных плат разного уровня сложности.

Primary Menu

Несмотря на простоту этой программы, меня часто просят написать по ней статью. Но мне все было некогда. Поэтому роль Капитана Очевидность взял на себя Sailanser. Выполнив этот титанический труд. Я лишь подкорректировал, да добавил кое где подробностей. Всем наверно давно известна программа для изготовления печатных плат под названием Sprint-Layout , на данный момент последняя версия гордо именуется, 5.

Sprint Layout 6.0

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать?

Рисуем печатную плату в Sprint Layout 6.0

Рисуем печатную плату в Sprint Layout 6.0

Программа Sprint Layout 6 на мой взгляд лучшая в своем роде. Предназначенная она для проектирования печатных плат разного уровня сложности. Программа имеет простой, интуитивно понятный интерфейс. Также она не требует установки, занимает мало места на диске, и на русском языке. Ниже попробуем немного разобраться как пользоваться Sprint Layout.

При запуске программы мы увидим вот такое окно:

Теперь разберемся с панелями, которые есть в программе. Первая — это панель инструментов. Вот ее вид:

Здесь мы выбираем что будем рисовать, дорожка, контакт, SMD-контакт, полигон, ну и прочие элементы. Можно добавлять текст, устанавливать связи (перемычки), между контактами и так далее. Внизу в этой панели есть панель где можно задать параметры такие как толщина дорожки, диаметр (внешний и внутренний) контакта, размеры SMD-контакта.

Еще один важный инструмент — Измеритель. С его помощью можно измерить расстояния на плате.

На этой же панели есть возможность менять шаг сетки.

Вторая панель — это панель свойств. Про нее особо рассказать нечего. Здесь задается размер платы, а также при работе с компонентами сюда выводятся их основные свойства.

Панель Макросы — это собственно наша библиотека компонентов. Здесь ищем нужный нам компонент и перетаскиваем на плату. Если нужного компонента нет, можем его добавить. Для этого рисуем его контактные площадки и контур корпуса:

Затем выделяем:

Жмем на значок сохранить на панели Макросов:

Вводим название и нажимаем сохранить.

После наш компонент появляется в списке макросов и мы в любое время можем добавить его на плату.

Ниже приведен рисунок простой печатной платы для инверторного БП.

Внизу есть еще панель слоев. Выбираем тот слой на котором рисуем. М1, М2 — верхний и нижний слой дорожек соответственно. К1, К2 — шелкография. О — слой контурный. Как видно они обозначены разными цветами, все интуитивно понятно.

Кстати каждый компонент на плате можно подписать. Это иногда удобно когда делаете плату без схемы. Для этого щелкаем правой кнопкой мыши по нужному компоненту и в выпадающем списке выбираем «название»:

Ну и собственно называем компонент:

Теперь при наведении видим его название:

Еще одна полезная фича, особенно если делаете плату лутом, это металлизация пустых участков. Таким образом площадь травления становится минимальной. Для этого выделяем всю плату (Ctrl+A), и нажимаем кнопочку внизу:

Там же можно установить зазор между дорожками и металлизацией. Ну и, наконец, разберемся как нам эту плату распечатать. Для этого идем в Файл->Печать и видим такое окно:

Нам нужно вывести на печать только дорожки. Поэтому на панели слои убираем все галочки кроме М2. Далее в панели опции ставим галочки: все черным, зеркально все слои (чтобы сохранить этот вид при переводе изображения на плату), ну и можно поставить контур платы, но это уже на ваше усмотрение.

Ну и чтобы не всякий случай делаем несколько шаблонов на листе. Жмем Копии и выставляем количество копий и минимальное расстояние между ними:

Все, можно выводить на печать. Перед этим советую зайти в настройки печати и, если есть, выключить опцию экономии тонера. У меня нет принтера, поэтому я печатаю платы через виртуальный принтер, который их выводит в PDF формате. Затем бросаю на флешку и распечатываю либо на работе, либо в салоне печати. На этом заканчиваем краткий обзор программы Sprint Layout 6.

Особенности ПО

Популярность Sprint-Layout объясняется наличием встроенной библиотеки компонентов. Она содержит различные радиоэлементы: микросхемы с двумярядным расположением выводов, простые детали, DIP-микросхемы, разъёмы, SMD-компоненты. Пользователю не нужно рисовать контактную площадку под каждый элемент, достаточно выбрать нужный компонент из библиотеки, просто перетянув его на рабочее поле. Элемент можно отредактировать при необходимости, двигать по плате, поворачивать.

Важный инструмент — металлизация незаполненных мест платы. Чтобы им воспользоваться, достаточно нажать на соответствующую иконку на панели. Функция поможет в дальнейшем сэкономить травящий раствор, а созданная плата будет иметь более эстетичный вид. Готовый проект сохраняется в виде изображения, затем переносится на текстолит.

Altium Designer

Система автоматизированного проектирования от разработчиков легендарного P-CAD, предоставляющая широчайшие возможности по созданию электронных устройств. Программа в большей степени рассчитана на профессионалов, чем на радиолюбителей.

Состав программного пакета Altium Designer включает весь необходимый набор инструментов для создания, редактирования и правки работ на основе электрических и программируемых интегральных схем. Редактор схем позволяет работать с проектами любого размера и сложности, преобразовывая их в простейшие подблоки. Цифро-аналоговое моделирование учитывает почти все реальные параметры и предоставляет в распоряжение конструктора огромное количество различных анализов, включая анализы переходных процессов, частотный, шумов, передаточных функций, Фурье, методом Monte-Carlo, с изменением значений температуры. На схемотехническом уровне проверяются и устраняются различные импедансы и перекрестные отражения. Редактор печатных плат программы содержит уникальные средства для автоматического (программы Statistical Placer, Cluster Placer) и интерактивного размещения компонентов. Топологический трассировщик Situs использует полностью настраиваемый алгоритм для решения задач разводки печатных плат с большой плотностью установки элементов. Он может работать по неортогональным направлениям и с самостоятельным выбором слоев. Постоянно обновляемые библиотеки программы хранят более 90 тысяч компонентов. Многие из них имеют модели посадочных мест, IBIS и SPICE-модели, а также 3D-модели. Каждую из них можно создать в программе самостоятельно с минимальными затратами времени путем последовательного ввода сведений о компоненте.

Благодаря поддержке DirectX произошло перераспределение нагрузки между процессором и видеокартой, что значительно ускорило работу с полигонами и многослойными платами. Существует возможность разработки печатной платы в трёхмерном виде с импортом/экспортом данных в механические САПР (SolidEdge, SolidWorks, AutoCAD, ProEngineer). Altium Designer поддерживает практически все существующие форматы выходных файлов: DXF, Gerber, NC Drill, ODB++, VHDL, IPC-D-356 и многие другие. Встроенный мастер импорта проектов преобразовывает библиотеки, схемы и платы из систем OrCAD, PCAD, Allegro PCB, PADs, DxDesigner в работы Altium Designer независимо от кодировки (бинарной или ASCII). Отличительной особенностью среды проектирования является сквозная целостность разработки на разных этапах проектирования. Другими словами изменения, внесённые на любом уровне разработки, будут отражены на всех стадиях проекта.

Программа была создана австралийской компанией Altium, которая в 2008 году сообщила о завершении работ над P-CAD и предложила использовать вместо нее программу Protel, разрабатываемую с 2000 года. В 2006 году Protel был переименован в Altium Designer. Несмотря на то, что центральный офис компании расположен в Сиднее, она имеет филиалы в 22 странах. Интерфейс среды проектирования прост и понятен, любую команду можно выполнить через многие меню и один из вариантов всегда можно найти через «Help». В Интернете присутствует огромное количество книг и методических указаний на русском языке по Altium Designer.

В интернете есть неофициальные русификаторы для Altium Designer, однако как правило на старые версии программы, или с не полным переводом.

Altium Designer предназначен для работы под управлением 32- или 64-разрядных операционных систем Windows 2000 / XP / Vista / 7 / 8.

Распространение программы: Shareware (платная) от 49$ в месяц

Официальный сайт Altium Designer: https://www.altium.com/

Форматы файлов Altium Designer: PCB, PRJPCB, PCBDOC, SCHDOC, DDB

Обучающий курс по Altium Designer

DipTrace

Система автоматизированного сквозного проектирования электрических схем и разводки печатных плат.

Простой и удобный DipTrace не требует времени на освоение и отлично подходит для небольших радиолюбительских поделок. Программа состоит из следующих модулей: Schematic (для создания много листовых многоуровневых схем с встроенным простейшим симулятором), PCB Layout (для разработки плат с помощью ручной или автоматической трассировки и систем оптимизации расположения компонентов и размеров плат), Pattern Editor и Component Editor (для редактирования корпусов и компонентов соответственно). DipTrace содержит минимально возможное количество управляющих элементов, при работе редактируемые объекты подсвечиваются, что позволяет наглядно оценивать ситуацию. Изменение одного элемента схемы или платы отражается на всех зависящих от него объектах. Автотрассировщик неплохо справляется со сложными многослойными платами, имеющими различные типы радиодеталей, а поддержка файлов Specctra DSN/SES дает возможность подключить сторонний разводчик. Программа проводит многочисленные проверки проекта (новых элементов в библиотеке, допустимости и целостности соединений, зазоров, размерностей) на разных этапах работы, что позволяет обнаружить и исправить ошибки «на лету». Создание SPICE netlist позволяет промоделировать проект на любом внешнем симуляторе, функции экспорта/импорта делают возможным продолжить работу в других приложениях (P-CAD, PADS, OrCAD, Eagle), а также использовать нетлисты Accel, Mentor, Allegro, Tango и Protel. DipTrace экспортирует платы в необходимые для производства форматы DXF, Gerber RS-274X (с поддержкой TrueType шрифтов и растровых монохромных изображений), Excellon N/C Drill. Стандартные библиотеки программы включают в себя больше 100 000 элементов от наиболее известных производителей, а удобные средства разработки позволяют за несколько минут самостоятельно изготовить радиодетали любого размера и сложности. Благодаря набору трехмерных моделей корпусов возможно построение вращаемого в пространстве 3D-изображения внешнего вида конечного изделия.

Поскольку разработкой DipTrace занимались отечественные программисты и радиоэлектронщики, то вполне ожидаемо, что сама программа, учебник, справка и прочие дополнительные материалы полностью на русском языке. DipTrace была создана специалистами ООО «Новарм» и распространяется в России через партнера .

Помимо максимальной версии DipTrace Full, существуют версии Extended, Standard, Lite и Starter различающиеся количеством доступных выводов, сигнальных слоев и, разумеется, ценой. Чтобы оценить возможности программы можно скачать 30-дневную пробную версию. Там же находиться русификатор программы, расширенная библиотека 3D-моделей корпусов и подробный учебник от производителя на русском языке, который пошагово описывает все этапы разработки платы. Кроме этого, существует специальная бесплатная версия программы DipTrace Freeware с ограничением в 300 выводов и двумя слоями.

DipTrace работает в операционных системах: Linux (Wine), Mac OS и Windows 7 (32- и 64- разрядных), 8.

Распространение программы: Freeware (бесплатная с ограничениями) и Shareware (платная), цена — от 600 руб

Официальный сайт DipTrace: https://www.diptrace.com/rus

qth.kz — Курс по Sprint Layout 6. Часть 4

В прошлой части курса мы создали рисунок платы, вывели его на печать и создали список элементов для схемы. Эта часть курса будет последней и в ней я хочу рассказать как правильно подготовить плату для изготовления ее на заводе и вывести необходимые для изготовления файлы.

Многослойные платы в Sprint Layout 6

До этого момента мы оперировали на плате лишь двумя медными слоями. Но количество слоев платы может достигать 8, 12 и даже 24 штук.

Sprint Layout, ввиду своей простоты, дает возможность использовать лишь два дополнительных внутренних слоя В1 и В2, о которых я уже упоминал в самой первой статье курса. Чтобы их включить для использования, следует открыть панель свойств платы и включить опцию «Многослойная»:

В статус-баре появляются внутренние слои и их можно использовать как обычные медные М1 и М2:

Подготовка платы к производству

При трассировке, направленной на дальнейшее фабричное изготовление, необходимо соблюдать некоторые правила и нормы:

Во-первых, диаметры всех отверстий должны соответствовать диаметрам выводов компонентов, устанавливаемых в эти отверстия. Как выбрать диаметр отверстия в зависимости от диаметра вывода я рассказывал во второй части курса. Также, если используются 2 и более медных слоев, нужно не забыть о включении металлизации у необходимых отверстий.
По возможности, сведите количество используемых диаметров к минимуму. Например, если на плате присутствуют отверстия с диаметрами 0,7 мм и 0,8 мм, то совершенно безболезненно отверстия диаметром 0,7 мм можно увеличить до 0,8 мм. Для этих целей очень удобно использовать Селектор.

Во-вторых, в слое контура О обязательно нужно изобразить контур платы. Он будет использоваться для фрезеровки (или скрайбирования) платы. Ширина линии не критична — фреза пройдет вдоль центра этой линии.

В-третьих, необходимо подготовить паяльную маску — открыть от маски нужные для пайки участки и закрыть ненужные. Например, можно закрыть маской переходные отверстия.

И, наконец, в-четвертых, обязательно провести DRC-контроль платы, введя в качестве проверяемых параметров технологические ограничения конкретного производства. Если правила будут нарушены, производство будет вынуждено вернуть плату на доработку.

Дополнительно хочу заметить важный момент – если в панели DRC какие-то технологические ограничения производства не учтены, это не значит, что нужно их игнорировать. Обязательно учитывайте их при трассировке.

Примечание — На форуме имеется тема с часто задаваемыми вопросамипо подготовке файлов печатных плат к промышленному изготовлению.

Вывод файлов для производства (Gerber-файлы и файл сверловки)

Плата готова, DRC-контроль проведен — можно приступить к выводу необходимых для завода файлов. Для производства нужны файлы двух типов:

• Gerber — файловый формат, представляющий собой способ описания проекта печатной платы для изготовления фотошаблонов.

  По сути файл представляет собой текстовое описание последовательности команд, направленных на прорисовку различных элементов топологии (контактных площадок, переходных отверстий, линий, дуг, текстовых надписей) с помощью графопостроителя. Фактически данные в формате Gerber представляют собой программный код, управляющий выбором инструмента рисования, перемещением его в точку с заданными координатами и выполнением самой операции рисования. При изготовлении фотошаблонов, рисование на светочувствительной плёнке производится световым пятном заданной формы — апертурой.
• Excellon — файловый формат, представляющий собой способ описания данных о диаметрах и координатах отверстий на печатной плате в виде текста.

То есть, говоря простым языком, Gerber-файлы описывают рисунок слоев платы, что необходимо для изготовления фотошаблонов, а Excellon содержит всю информацию по отверстиям — координаты, диаметры, наличие металлизации.

Экспорт Gerber файлов

Для получения Gerber-файлов необходимо выбрать меню «Файл — Экспорт — Gerber-формат». Откроется окно настроек экспорта:

В разделе «Слой» выбираются слои для экспорта. На рисунке выше я выбрал слои, необходимые для изготовления двухсторонней платы с маской и маркировкой.

Нужно сделать пояснение по слоям «SMD-маска». Это слои для изготовления трафаретов для паяльной пасты. К изготовлению платы они не имеют отношения и нужны в случае, если вы планируете наносить паяльную пасту на площадки, расставлять компоненты и запаивать всю плату в специальной печи или феном.

Имя файла каждого слоя отображается рядом с названием слоя. Ниже вводится первая часть имени файла — как правило это название проекта (общая для всех слоев).  Вторая часть — название слоя, настраивается нажатием на кнопку «Дополнительно» и по умолчанию устанавливается такая, как вы видите на рисунке:

Названия слоев всегда можно сбросить в значения по умолчанию кнопкой «Стандартно». Здесь же можно задать свое расширение для каждого из слоев.

Примечание — Так как выходные файлы текстовые, то их расширение может быть различным. Некоторые САПР присваивают разным слоям разные расширения, но Sprint Layout независимо от слоя присваивает всем Gerber файлам расширение *.gbr, а файлу сверловки (забегая вперед) — *.drl. Поэтому, если вдруг изготовитель требует, например, файл сверловки в формате *.txt, можно без каких либо последствий переименовать расширение.

Раздел «Опции»:

• Зеркально — зеркальное отражение слоев. Как правило, при заказе никакие слои не нужно отражать зеркально если производитель об этом не просит.
• Отразить контур платы — записать в файлы маски (для обоих слоев) данные о контуре (контур формируется автоматически). Ненужная, на мой взгляд, функция. Правильнее будет нарисовать контур в отдельном слое. На рисунке светло голубым цветом показан контур (передан отдельным слоем). Желтым — маска, красным — медный слой. Обратите внимание на добавившуюся линию в слое маски после включения этой опции.




• Сверловка — определить, где надо сверлить отверстия. То есть в местах отверстий останутся протравленные участки. Как правило, этот параметр не нужен. Сверловка передается отдельным файлом. Но эта опция может быть полезна если сверлить отверстия вручную.
• Центровка (0,15 мм) — опция доступна совместно с опцией «Сверловка». Наносятся только метки центра отверстий для сверловки (кернение), что облегчает сверловку вручную.

Раздел «Зазор для паяльной маски». Так как, в отличие от профессиональных САПР, Sprint Layout не имеет возможности настроить маску при проектировании, зазоры маски настраиваются при экспорте в Gerber.

Зазор паяльной маски — отступ края маски от края контактной площадки:

Зазор для контактной площадки сквозного отверстия и SMD-площадки настраиваются раздельно. Можно отключить экспорт паяльной маски для обычной контактной площадки, и/или для SMD-площадки (а так же для других элементов, если они включены в паяльную маску) при необходимости. О том как правильно выбрать зазор вы можете почитать в статье «Паяльная маска: особенности проектирования и изготовления» (приложил файлом к данной статье). Оптимальное значение — 0,1-0,2 мм.

Как правило, рисунок маски, в отличие от остальных слоев, передается в инвертированном виде — при изготовлении фотошаблонов закрашиваются открытые от маски участки. Но если производитель требует наоборот, то поможет опция «Инвертировать».

Раздел «Зазор для SMD-маски» содержит настройки зазора между краями SMD-площадок и краями окон в трафарете для паяльной пасты. Также имеет опцию инверсии.

Как правило, зазор трафарета достаточно сделать равными нулю, но для компонентов с мелким (менее 0,5 мм) шагом рекомендуется все-таки заузить апертуры на 0,05 мм с каждой ее стороны для предотвращения образования перемычек между соседними выводами компонента, т. е. установить зазор минус 0,1 мм.

В нижней части окна экспорта необходимо выбрать папку для сохранения файлов (по умолчанию это папка, где хранится файл текущей платы) и нажать кнопку «Создать Gerber-файл». Файлы будут созданы и сохранены в указанную папку. В списке ниже, можно видеть протокол для каждого сгенерированного файла.

Экспорт файла сверловки

Теперь выведем файл сверловки. Для этого нужно выбрать меню «Файл — Экспорт — Данные отверстий». Откроется окно экспорта:

Иногда производитель требует раздельные файлы сверловки для металлизированных и не металлизированных отверстий. Раздел «Выбрать» позволяет это сделать.

Раздел «Координаты». Выбирается с какой стороны будет производится сверление. Для сверления снизу (Сторона 2) возможно выбрать формат Gerber или HPGL. Опция «Сортировать по диаметру» будет сортировать отверстия по диаметру и позволит свести к минимуму перемещения сверлильного станка.

Раздел «Единица измерения». Выбор единиц измерения для координат и диаметров. CAM-системы, на которых на заводе происходит обработка файлов и подготовка производства, работают в своих внутренних единицах, а отображают и выдают «наружу» метры или дюймы в зависимости от того, какой флажок установил пользователь. Переключение с одной системы счисления на другую происходит абсолютно безболезненно. Но так как отверстия мы проектировали для метрических диаметров сверл, то и выводить лучше в миллиметрах.

Опция «Удалить нули» удаляет незначащие нули в координатах и, как правило, воспринимается машинами без проблем. Но если вдруг возникают проблемы, то можно отключить данную опцию.

Обычно, координаты экспортируются без десятичной запятой. Но некоторые машины понимают координаты только с десятичной запятой. Опция «С десятичной запятой» добавит запятую в значениях координат.

Синим цветом в скобках на рисунке выше указаны различные форматы записи координат. Формат показывает сколько цифр до и после запятой будет использоваться при записи координат и диаметров. Например, координаты в формате 3.3 будут выглядеть как 023.250 мм, а в формате 2.4 — 23.2500 мм. Соответственно, это влияет на точность расположения отверстий.

Раздел «Специальные опции» содержит дополнительные опции для Excellon-файла. Чтобы лучше понять на что они влияют, посмотрим первые несколько строк файла сверловки:

Со знака «;» начинаются строки с комментариями. Видно, что Sprint Layout во второй строке указывает формат записи координат в виде комментария. В четвертой строке указаны единицы измерения — метрические. А в одиннадцатой строке — код G90, указывающий на то, что используются абсолютные координаты.

Так вот опция «M71/72 вместо мм/дюйм» будет записывать единицы измерения в виде кодов М71/М72, «G90 — пропуск» — удалит код G90, т.е. будут использоваться относительные координаты, «Без комментариев» — удалит все комментарии. Данные опции не стоит включать без требования производства.

Подробнее о кодах Excellon файла, если вам это интересно, можно почитать, например, по этой ссылке.



Далее следует запаковать файлы в архив и приложить к бланку заказа. Любые неявные особенности платы — внутренние вырезы, их металлизацию и т.п. нужно обязательно пояснять дополнительно при заказе в письме текстом и рисунками.

Экспорт Plot-файла для фрезеровки на станке с ЧПУ

Получать рисунок дорожек на текстолите можно не только методом травления, но и фрезеровкой при помощи специальных фрезерных станков с числовым программным управлением (ЧПУ) — рисунок платы вырезается на медном слое платы тонкой фрезой.

Sprint-Layout поддерживает экспорт рисунка в Plot-файл формата HPGL (*.plt), который используется станком с ЧПУ при изготовлении.

Для создания Plot-файла необходимо выбрать в меню «Файл — Экспорт — Данные фрезер. (HPGL, *.plt)…». Откроется окно настроек:

Рассмотрим отдельные элементы окна подробнее.

• Ширина дорожки — при помощи этой ширины программа задаёт параметр коррекции для расчета изоляционных каналов (дорожек). Sprint-Layout не может определять параметр таким образом, чтобы вырезать широкие, сплошные изоляционные каналы между элементами. Для фрезерного станка необходимо указывать минимальное расстояние между 2 элементами. Если минимальное расстояние не указано, изоляционный канал не будет прорезан, см. правый рисунок:

  В этом случае можно уменьшить ширину дорожки фрезерования, но обратите внимание, что все другие элементы, будут немного меньше, если реальный фрезерный инструмент больше, чем указанная ширина фрезерования.

• М1 — Верх / М2 — Низ — выбор стороны фрезерования. Как правило, верхняя сторона не отражается зеркально, и фрезеруется, как изображено на реальном рисунке, а нижняя сторона должна быть отображена зеркально, т.к. фрезеруется сразу после первой. В зависимости от того, в какой очередности и положении (горизонтально или вертикально) будет производиться подача платы для фрезеровки, надо определить вид зеркального отражения.
  Опция Наметить отверстия позволяет наметить центры отверстий для последующего сверления, что обеспечит выравнивание ЧПУ дрели в процессе сверления и снижает вероятность поломки тонких и гибких свёрл на высоких оборотах.

• Дорожка — количество фрезерных дорожек, которое по умолчанию равно единице. Можно увеличить это число, чтобы получить бóльшую ширину фрезерования. Также указывается процент перекрытия рядом расположенных линий фрезерования.




• Отверстия — определяет с какой стороны надо начинать сверлить отверстия. Есть 3 варианта сверления:

  — Фрезеровать все отверстия (CI-команда): все отверстия выполняются фрезой одного диаметра. Отверстия, диаметр которых больше диаметра установленной фрезы, тоже будут выполнены этим же инструментом, но будут вырезаться по его окружности в соответствии с заданным диаметром отверстия. ЧПУ фрезерный станок, определяет координаты отверстия на плате, и фреза движется по окружности, производя вырезание большого отверстия. В зависимости от диаметра установленной фрезы, размер отверстия может быть немного меньше или немного больше. Чтобы этого не происходило, необходимо сделать коррекцию на диаметр фрезы. Опция «ширина фрезы» определяет ширину вырезаемой линии, и вносит поправку. Необходимо выбирать фрезу точно соответствующую малому диаметру отверстий, но не больше.

  — Сверлить все отверстия одним сверлом (PD-команда): все отверстия сверлятся одним и тем же сверлом. Отверстия большего диаметра будут просверлены только в центре, т.е. отмечен их центр. Команда закладывается в plot-файл. Sprint-Layout будет игнорировать другие размеры диаметра, и создаст одно задание для всех отверстий.

  — Сверлить новый диаметр новым сверлом (PD-команда): команда в plot-файл записывается, как для обычного сверления, но с сортировкой по диаметру. Sprint-Layout будет сортировать все отверстия по диаметру, и записывает задания для каждого размера диаметра в один файл.

• Фрезеровка контура — определяет необходимость фрезеровки контура (слой О), а так же сторону, на которой фрезеруется контур.

  Примечание — Данные для фрезеровки контура записываются в Plot-файл по его реальному размеру. В зависимости от диаметра установленной фрезы, размер контура может получиться немного меньше или немного больше, чем заложено при проектировании. Чтобы этого не происходило, необходимо сделать коррекцию на диаметр фрезы или предусмотреть корректировку при создании проекта в Sprint Layout.

• Данные для точной привязки к плате — запись в файл дополнительных отверстий для точной привязки координат платы. Это необходимо для точной координации платы при фрезеровании двухсторонней платы, чтобы было полное совпадение рисунка. Можно определить количество базовых отверстий (2 или 3) вне платы. Данные этих отверстий будут записаны в Plot-файл как данные сверловки.
  Чтобы выбрать дополнительные отверстия, переведите курсор мышки на поле с красным прямоугольником и серыми точками. Выберите нужные отверстия (точки) щелчком по ним левой кнопкой мыши. Серая точка (отверстие) поменяет цвет на красный что указывает на то, что отверстие активировано и будет записано в файл. Повторный щелчок мыши по отверстию деактивирует отверстие.
  Также должно быть определено расстояние от края платы до отверстий — параметр «Расстояние от края».

• Текст — может выполняться с очертанием (будет очерчен фрезерованным контуром вокруг текста, слева) — «С контуром» или одноколейный (фрезерованная дорожка будет нанесена по самому тексту, справа) — «1 линия»:

  Если надо обработать тексты по разному, то нужно предварительно выделить текст с обработкой одного типа на плате, а затем выбрать для него параметр. В этом случае, можно установить различные параметры, для выбранного и для не выбранного текста:

• Опции
  — Фрезеровать выбранные элементы — Если выберите несколько элементов, перед вызовом окна «Фрезеровка», нужно определить, что только эти выбранные элементы будут фрезероваться.
  — Сверлить с минимальной подачей — Некоторые ЧПУ фрезерные станки, могут игнорировать данные для сверловки, если они установлены в режим для сверления с минимальным шагом подачи сверла. В этом случае, нужно активировать эту опцию, и Sprint-Layout запишет команду для управления минимальной подачей сверла.
  — Шкала — Некоторые ЧПУ фрезерные станки, используют округлённые масштабные HPGL-единицы = 0,025 мм (вместо HPGL-единицы=0,0254 мм). В этом случае можно выбрать эту масштабную единицу здесь.

• Сортировка заданий — справа отображены все задания для станка согласно заданным настройкам. Plot-файл будет содержать все эти задания в том порядке, как они указаны в листе заданий. Sprint-Layout располагает задания в надлежащей последовательности, но можно изменить порядок этих заданий по своему усмотрению перетаскивая строки захватив из левой кнопкой мыши (Drag&Drop).

• ОпцияСохранить задания в файл (txt) в дополнение к Plot-файлу сохраняет второй текстовый файл (*. txt) (либо раздельные файлы для каждого задания при выборе опции «Создать файл для каждой операции»), который содержит все задания включенные в Plot-файл.

Нажмите кнопку ОК, чтобы создать и сохранить задания в Plot-файл. После этого на рабочем поле отобразится результат в качестве предварительного просмотра:

В верхнем левом углу можно заметить две кнопки. Правая «Удалить полностью» удаляет рисунок фрезерования с рабочего поля. Левая переключает отображение фрезеровки — тонкими линиями или линиями с шириной записанной в задании:

Объединение нескольких плат на одной заготовке для комплектного изготовления

Часто для удешевления производства нескольких плат (особенно, если они принадлежат одному проекту — например, плата усилителя, плата защиты АС и плата блока питания) их объединяют в один комплект, который заводом изготавливается как одна плата и потом разделяются выбранным способом. Профессиональные САПР предлагают встроенные инструменты для осуществления такой возможности, но в Sprint Layout придется создавать комплект вручную.

1. Нужно добавить вторую (третью, четвертую и т.д.) плату в проект при помощи пункта меню «Проект — Импортировать из файла». Они отобразятся в виде вкладок в текущем документе.

2. Далее нужно создать новую плату в документе, например, с именем «Комплект» и скопировать туда все загруженные платы, разместив их с зазором, минимальное значение которого зависит от фрезы, используемой при изготовлении (для Резонита, например, зазор должен быть 2 или 6 мм). По внешнему общему контуру будет фрезерован весь комплект, а по внутренним контурам будут фрезерованы каждая из плат:

   Примечание — Контур нужно обозначать как для каждой из плат, так и общий для всего комплекта.


3. Далее можно выводить файлы для производства и заказывать.

Пример результата подобного комплекта можно увидеть на фото ниже. Платы разделены фрезеровкой, но между платами технологами оставлены перемычки с перфорацией, чтобы платы не рассыпались, но без труда разламывались. Заказать можно и без перемычек, но это, скорее всего, потребует дополнительной оплаты.



Примечание — Если для разделения плат заказывать скрайбирование, а не фрезеровку, то зазора между платами оставлять не требуется.

Возможности импорта Gerber-файлов

Начиная с шестой версии, Sprint Layout поддерживает импорт файлов формата Gerber RS274-X в проект. Для этого нужно выбрать меню «Файл — Gerber импорт». Откроется окно настроек импорта:

Слева, в разделе «Gerber (RS274-X)» находятся поля для ввода пути к каждому из файлов Gerber. Справа — окно предпросмотра результата, которое динамично обновляется по мере выбора файлов. По клику левой кнопкой мыши в окне предпросмотра происходит его разворачивание на весь экран. Повторный клик (или клавиша Esc) восстанавливает размер окна.

Если файл не распознаётся, как Gerber, то в окне предварительного просмотра будет изображен большой крест, а имя файла будет отображается серым цветом.

В разделе «Отверстия (Excellon)» указывается файл сверловки в формате Excellon. Результат распознавания будет также изображен в окне предпросмотра. Дополнительно нужно указать параметры, касающиеся единиц измерения (дюймы/мм) и цифрового формата. Sprint-Layout распознаёт лишь определённый цифровой формат файла Exellon. В подразделе «Цифровой формат» можно сделать необходимые настройки, выбирая из выпадающего списка какую часть вводить — целую или дробную. Если формат неизвестен, то можно открыть файл сверловки текстовым редактором и поискать формат в комментариях или попробовать различные варианты, ориентируясь на результат в окне предпросмотра.

Раздел «Создать проект» определяет где должен быть создан проект — в новой вкладке, или в текущем рабочем поле.

Также имеются два дополнительных параметра:

• Создать металлизацию автоматически — Sprint-Layout будет пытаться распознавать сквозные металлизированные отверстия автоматически;
• Оптимизировать соединительные дорожки — Sprint-Layout будет распознавать соединительные дорожки, состоящие из одного сегмента до сложных сочетаний из нескольких сегментов, и оптимизировать их.

Для завершения импорта нажмите на кнопку «Импортировать».

Сразу нужно предупредить, что импорт полигонов происходит некорректно! Пропадают термобарьеры, а трассы, которые были окружены со всех сторон полигоном, сливаются с ним. После импорта обязательно нужна корректировка получившегося рисунка на соответствие схеме.

Сравните исходный файл из стороннего САПР (слева) и работу Gerber-импортера (справа):

Трасса «NetR28_2» исчезла, а некоторые контакты слились с полигоном. То же произошло и с надписями.

Вообще, текст импортируется не как текст, а как полигоны, но это уже особенность формата Gerber:

После некоторых экспериментов выяснилось, что дорожки все-таки никуда не исчезли — они просто «спрятались» под полигоном.

Поэтому полигоны следует удалять и рисовать их заново.

А вот в стороннем редакторе Gerber все выглядит корректно:

Sprint Layout 6 Viewer

Компанией ABACOM также выпускается бесплатный просмотрщик файлов lay6.  В заключение хочется сказать пару слов о нем — что это такое и как может пригодиться.

Просмотрщик представляет из себя сильно урезанный оригинальный вариант программы Sprint Layout 6 и предназначен для открытия, просмотра и печати файлов *.lay6:

Перемещать элементы платы или редактировать надписи невозможно, нажатие левой и правой кнопками мыши увеличивает и уменьшает плату соответственно. Увеличение или уменьшение также можно выполнять колесиком мыши. Если зажать левую кнопку мыши и выделить участок платы, то он будет увеличен.

Слои платы можно скрывать, но смена их цвета недоступна. Рассмотрим элементы главного меню.

Меню «File»

Здесь остались только пункты открытия и печати файлов, настройка принтер, выход из программы и список недавних файлов.

Окно печати оставлено без изменений и содержит все необходимые функции.

Меню «Language»

Открывает окно выбора языка. Доступны немецкий, английский и французский.

Меню «?»

Меню содержит два пункта: обновление программы и пункт вызова окна с информацией о программе:

Данный просмотрщик будет удобен тем, кто не работает в Sprint Layout 6, но хочет иметь возможность просматривать платы в формате этой программы. Также программа не требует установки и занимает всего 3,1 Мб, благодаря чему ее удобно иметь на съемном носителе, если вы распечатываете шаблоны для плат не со своего компьютера.

Итоги курса

Ну, вот и подошел к концу наш курс по программе Sprint Layout 6. Я рассказал об интерфейсе программы и всех ее функциях. Показал как создавать макросы и работать с ними, привел пример трассировки и вывод готовой платы на принтер и в формат Gerber для фабричного изготовления и многое-многое другое.

Надеюсь, курс получился исчерпывающим и к данному моменту у вас уже не осталось вопросов по работе в данной программе. Но если все же остались, то заходите на форум в тему по Sprint Layout и задавайте интересующие вопросы.

Всем пока и удачи! Создавайте правильные платы!

Прикрепленные файлы:

• (Бегер Е_) Паяльная маска — Особенности проектирования и изготовления.pdf (392 Кб)
• gerbv 2_6_1_part1.rar (5120 Кб)
• gerbv 2_6_1_part2.rar (5120 Кб)
• gerbv 2_6_1_part3.rar (3332 Кб)

Sprint Layout — полное руководство и опыт

Sprint-Layout — это программный инструмент, используемый для проектирования односторонних, двусторонних и даже многослойных печатных плат (PCB). Программное обеспечение направлено на то, чтобы лучше помочь с дизайном платы.

С помощью Sprint-Layout вы можете быстро и легко проектировать свои печатные платы. Программное обеспечение поставляется со всем; инструмент проектирования программного обеспечения должен быть необходим и иметься; нет никаких ограничений для программного обеспечения при проектировании вашей печатной платы.

Программное обеспечение для составления спринтов удобно в использовании; Я считаю, что это руководство может дать вам базовое представление о печатной плате, поставив вас на место производителя, а это означает, что вы можете начать с самого низа или изменить и отредактировать уже макет или «файл графика».

Макет Sprint

Макет Sprint имел несколько инструментов для рисования таких элементов, как дорожки, площадки для пайки, зоны, текстовые метки, контактные площадки SMD и многое другое; он поставляется со всеми необходимыми функциями для проектирования платы.

Включены даже профессиональные функции, такие как экспорт Gerber-файлов (которые поддерживаются почти всеми производителями печатных плат. Если у вас есть фрезерный станок с ЧПУ) или фрезерование изоляции, для которых создан HPGL.

Построение программного обеспечения спринт-плана не требует пояснений; с помощью бесплатного программного обеспечения для просмотра Sprint-Layout каждый может просмотреть или распечатать ваши дизайны.

Существует два слоя (медь и шелкография) для каждой стороны платы. У вас есть возможность использовать слой контура для контура платы или два дополнительных внутренних слоя для многослойных плат. Дополнительными функциями являются маски припоя, маски SMD, автоматические заземляющие плоскости, тесты прохождения сигнала.

Опция Photoview дает вам возможность взглянуть на вашу плату, как если бы она была изготовлена.

Эта опция поможет вам найти неисправности на вашей плате. В расширяемой библиотеке предопределены несколько компонентов для компоновки сквозных отверстий или поверхностного монтажа.

Многие параметры можно выбрать при печати проекта, схемы монтажа компонентов или паяльной маски на бумаге или пленке. Программное обеспечение также имеет обширную и удобную опцию печати, которая позволяет распечатывать макеты или планы монтажа компонентов на бумаге или фольге.

Вы можете экспортировать макет в формат BMP, GIF или JPG. Эти другие форматы можно использовать в программах для работы с документами, таких как Word, или на домашней странице для публикации.

В программное обеспечение встроен автотрассировщик для соединения отдельных дорожек, но мы предупредили, что макет спринта не предназначен для автоматической трассировки полных плат. Макет спринта создаст файлы Gerber и Excellon для профессионального изготовления вашей доски.

Sprint Layout 6.0

Sprint Layout 6.0 — одна из последних версий, и, как и в каждом новом выпуске, вы получаете новые функции. К новым функциям, на которые следует обратить особое внимание, относятся:

1. Увеличенное разрешение и точность:

За исключением других предыдущих версий, вы увеличиваете разрешение и точность макета спринта в десять раз. Вы должны знать, что это касается настроек сетки и максимального коэффициента масштабирования. Так что нет проблем с созданием невероятных структур макета.

2. Данные по выбору и размещению:

Схема спринта теперь может генерировать и экспортировать файлы для выбора и размещения. Эти файлы необходимы для автоматизированной сборки плат SMD.

3. Сглаживание:

В новом программном обеспечении применено использование технологии сглаживания для заметного улучшения графического представления схемы спринта.

4. Множественный выбор:

Одновременное редактирование нескольких элементов: теперь вы можете редактировать сколько угодно элементов одновременно с помощью панели свойств.

5. Селектор:

Новая версия селектора теперь более мощный инструмент; с помощью этого инструмента вы можете находить и выбирать определенные элементы вашего макета и редактировать их одновременно с помощью новой функции множественного выбора. Хорошим примером может быть сбор и очистка всех колодок определенной формы или сверления.

6. Автоматический режим захвата:

У вас есть новый режим захвата, позволяющий легко размещать контактные площадки и дорожки; если мышь приблизится к точке захвата, энергия мыши будет захвачена и поможет вам точно подключиться. Выгодно, когда какие-то соединения лежат вне света.

7. Импорт Gerber:

У вас есть роскошь импорта Gerber, которая позволяет загружать существующие файлы Gerber и преобразовывать их в готовый вдохновляющий макет.

8. Резиновая лента:

При перемещении элементов вы соединяете дорожки, которые могут сохранять соединение.

9. Компоненты:

6.0 теперь может отображать и управлять компонентами, включая идентификатор и значение. Доступен даже список компонентов.

10. Переходные отверстия термопрокладки:

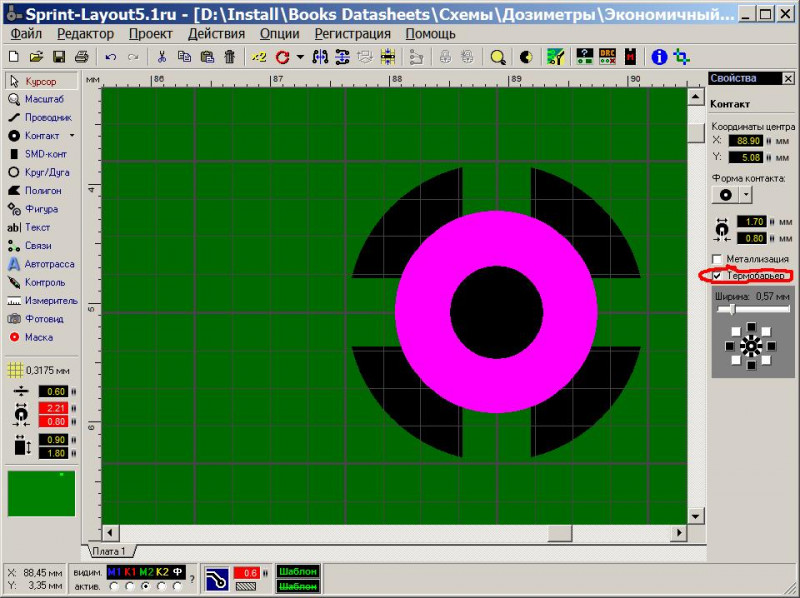

Теперь вы можете определить термопрокладку отдельно для каждого слоя, когда/если вы используете переходные отверстия в качестве термопрокладки.

11. Изолирующее фрезерование:

Обычно все отдельные работы, такие как изоляционное фрезерование, сверление или вырезание, должны были выполняться в разных файлах чертежей, но теперь изоляционное фрезерование было переработано, все эти работы теперь можно записаны в один сюжетный файл. Так будут предотвращены типичные проблемы с происхождением в различных файлах.

12. Горячие клавиши сетки:

Клавише (основная функция 1-9) на клавиатуре присваиваются определенные редактируемые значения сетки. Таким образом, вы сможете переключаться между несколькими значениями сетки всего одним нажатием клавиши.

13. Прямоугольник:

Теперь вы можете быстро рисовать прямоугольники (дорожки или зоны) с помощью нового режима рисования прямоугольников.

14. Циркулярное расположение:

Специфический круговой метод — сложная и несправедливая работа. Для этого в Sprint-layout появился специальный помощник. Как только вы определите необходимый параметр, вы увидите результат ваших параметров в предварительном просмотре, прежде чем завершить действие.

15. Новый прицел:

У вас есть улучшенный прицел, который последовательно участвует в каждом действии и может отображать дополнительные 45° линии и числовые значения координат прямо на перекладине.

2.1 Sprint-Layout Full Crack

Теперь, я думаю, вам интересно, какая разница, кроме того очевидного, на что указывают слова «Full Crack». Что ж, как уже говорилось ранее, Sprint-Layout — это электронное программное обеспечение, используемое системами Windows.

Одной из версий является полный кряк sprint-layout для ОС Windows, который удобен для повседневного использования.

Это программное обеспечение имеет простой и понятный пользовательский интерфейс. Он прост в использовании и позволяет работать более эффективно. Существуют горячие клавиши, которые можно использовать и настраивать для определенных функций.

Спецификации программного обеспечения для работы на ноутбуке/настольном компьютере приведены ниже:

Системные требования: Операционная система: Windows XP/Vista/7/8/10

                                   Память (ОЗУ): требуется 1 ГБ ОЗУ.

                                 Место на жестком диске: требуется 400 МБ свободного места.

Процессор: Intel Pentium 4 или более поздний цвет

2.2. множество типов/форматов экспорта

1. Bitmap-Export:

Эта функция позволяет создавать растровые изображения (. bmp), которые можно использовать с другими приложениями. Слои, видимые в редакторе, — это места, где создается растровое изображение.

2. Sprint Layout — GIF-Export:

Позволяет создать файл GIF (.gif), который можно использовать в других приложениях. Слои, видимые в редакторе, — это то, из чего было создано растровое изображение, а формат GIF — это сжатый формат, поэтому вы получаете файл гораздо меньшего размера, чем растровое изображение.

3. Sprint Layout — JPEG-Export:

Позволяет создать файл JPEG (.jpg), который можно использовать в других приложениях. Слои, видимые в редакторе, — это то, из чего создается растровое изображение; формат JPEG является сжатым форматом, поэтому вы получаете файл гораздо меньшего размера, чем растровое изображение.

4. Sprint Layout — Gerber-Export:

Файлы Gerber известны почти всем производителям, потому что каждый слой (маска припоя, медь, шелкография) нуждается в файле Gerber для полного описания печатной платы. Вы можете обмениваться данными макета с производителями, поскольку макет Sprint создает стандартные широко используемые Gerber-файлы RS274-X.

5. Sprint Layout — Excellon-Export:

Используется для обмена данными о сверлении доски с вашим производителем. Он содержит все диаметры и позиции вашего сверления.

6. Макет спринта — Изоляция-фрезерование:

Это особая функция для производства печатных плат на фрезерном станке с ЧПУ. Дорожка и соединения будут вырезаны из цельной медной доски. Производство платы с изоляционным фрезерованием, включая изоляционные каналы, отверстия и форму платы, поддерживается Sprint-layout.

Все полученное будет экспортировано в файл графика в формате HPGL (*.plt). Затем фрезерный станок с ЧПУ будет использовать этот файл для изготовления платы.

Учебное пособие по макету спринта

Если вы хотите создать свой собственный макет печатной платы с помощью программы ABACOM sprint Layout, вот несколько руководств и советов: всегда используйте все предписанные стандартные слои макета спринта.

Большинство производственных компаний будут генерировать для вас производственные данные (Extended Gerber), если они находятся на текущем уровне.

Другое дело — Gerber Export; если вы хотите сделать экспорт Garber самостоятельно, вы можете выполнить следующие шаги:

• 1: Выберите слой, который будет заменен на Garber

• 2: Затем нажмите «Создать файлы Gerber»

• 3: Файл был успешно изменен на Gerber, затем нажмите «Закрыть»

• 4:0213 Нажмите кнопку экспортировать файл данных бурения (Excellon). Этот шаг должен заставить Гербера хотеть быть дырой.

• 5: Нажмите ОК, чтобы завершить упражнение

• 6: Соберите каждый файл слоя и сохраните его в RAR. Формат

• Шаг 7. Переименуйте файл и отправьте его производителю печатной платы. паяльной маски до 0,5 мм (50 мкм), так как это наименьший допуск, который допускает применение паяльной площадки для любой паяльной маски.

  Просто помните, что компоненты с мелким шагом не будут иметь адекватной паяльной маски между контактными площадками для любого более значительного значения.

  Однако, если вы чувствуете неуверенность, вам следует помнить; если сомневаетесь, ничего не делайте или, в этом случае, оставьте значение 0,00 мм; производители оптимизируют это.

  Кроме того, для экспорта данных бурения всегда выбирайте единицу измерения 2,4 дюйма.

  Sprint-Layout Usernote

  PRO

  • Я рассматривал эту программу как очень продвинутую программу для рисования, предназначенную для проектирования печатных плат. Программа просмотра — это гораздо больше, чем просто программа просмотра: она позволяет калибровать принтер и распечатывать проект печатной платы для изготовления печатной платы в домашних условиях. Он поддерживает Gerber и Excellon, поэтому также подходит для профессионального производства.

  • Я выбрал Sprint-Layout от Abacom. Я не использовал Eagle, поэтому я не могу их по-настоящему разбить, но я использовал программное обеспечение ExpressPCB (которое мне понравилось, но не цены на их печатные платы).

  Я нашел Sprint-Layout от Abacom очень простым, интуитивно понятным, их справочные файлы возвращают полезную информацию, а создавать/изменять посадочные места устройства просто. Полнофункциональное программное обеспечение САПР для печатных плат, достаточно простое в освоении и использовании, но при этом стабильное — выгодная сделка

  • Я также использовал FreePCB (я очень уважаю бесплатные приложения с понравилось) и доступную версию DIPTrace (бесплатная версия с ограничением по PIN-коду) и по-прежнему предпочитаю Sprint-Layout.

  Кроме того, вчера я получил свои профессиональные доски, они прекрасны и совершенны. Теперь я в восторге от того, что Sprint так быстро и легко перешел от схемы к готовой плате для выгодного пакета программного обеспечения.

  • Я выбрал эту программу, потому что она очень проста в использовании (я люблю простые вещи;), и я также использую ее для временных диаграмм. Он позволяет импортировать отсканированную копию: удобно.

  Минусы

  • Abacom также имеет редактор схем, sPlan, в своей линейке продуктов: http://www. abacom-online.de/uk/html/splan.html Но между схемой и макетом нет связи. -программа! Тем более, что планов нет, а жаль. Авто-маршрутизатор не очень полезен.

  Макет спринта – Заключение

  Теперь вы понимаете, что такое макет спринта, знаете последнюю версию и ее новую функцию, и начинаете делать всю свою плату и приносить ее нам для производства. Или вы можете поручить нам увлекательную работу по разработке и изготовлению печатной платы для вас.

  Sprint Layout 6.0, МАГАЗИН ЭЛЕКТРОННОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

  Библиотека компонентов
  Библиотека компонентов уже заполнена многими часто используемыми компонентами, как в SMD, так и в традиционной технологии сквозных отверстий. Библиотека отображается в хорошо отсортированном древовидном представлении, поэтому вам не придется тратить много времени на поиск компонента. Если какого-то специального компонента не хватает, вы легко можете нарисовать его самостоятельно прямо на своем макете. После этого вы можете добавить этот компонент в библиотеку. Так что этот новый компонент всегда доступен. Чтобы использовать компонент из библиотеки, просто перетащите его на макет. После этого вы можете перемещать, вращать или маркировать компонент по своему усмотрению.

  Сглаживание
  Качество изображения на экране значительно улучшено благодаря технологии сглаживания. Края сглажены, а макет выглядит намного реалистичнее даже в режимах небольшого увеличения.

  Сетка с автоматическим режимом захвата
  Автоматический режим захвата облегчает размещение контактных площадок или дорожек. Всякий раз, когда сетка приближается к точке захвата, она будет захвачена в эту точку и поможет вам точно подключиться. Это особенно полезно, если некоторые соединения лежат вне сетки. Сетка также имеет числовое отображение текущих координат. Таким образом, вам не нужно блуждать глазами по другому положению, и вы всегда будете иметь представление о своем макете.

  Компоненты и списки компонентов
  Sprint-Layout может отображать и управлять компонентами, включая идентификатор и значение. Конечно, есть также возможность показать список компонентов. Каждый компонент может управлять некоторыми дополнительными данными, так называемыми данными «Pick+Place». С помощью этих дополнительных данных Sprint-Layout может экспортировать файлы Pick+Place, которые необходимы для автоматического размещения компонентов SMD на плате.

  Свободное вращение
  Все компоненты или элементы можно вращать под любым углом. Это позволяет разместить компоненты наилучшим образом.

  Автоматическая плоскость заземления
  Эта функция автоматически заполняет медью неиспользуемые области макета. Это ускоряет процесс коррозии и экономит корродирующий материал. Вы также можете использовать эту функцию для создания экрана для ВЧ-плат. Вы также можете определить термопрокладки на автоматической заземляющей плоскости.

  Фотопросмотр
  Фотопросмотр позволяет вам взглянуть на вашу плату, как если бы она была уже изготовлена, с отверстиями, шелкографией и т. д. Это поможет вам найти типичные ошибки, такие как неправильное зеркальное отображение компонентов или текста. Вы можете выбрать, какую сторону доски вы хотите просмотреть и отобразить или скрыть шелкографию. С помощью функции «рентген» вы можете сделать плату прозрачной, чтобы вы могли видеть, как просвечивает другая сторона платы.

  Функция проверки
  Эта функция очень полезна для проверки макета. Вы можете нажать на любую позицию вашего макета, и Sprint-Layout найдет все связанные элементы макета и подсветит их. Это позволяет очень легко проверить поток сигналов макета.

  Соединения (резинки)
  С помощью соединений можно упростить процесс маршрутизации. Прямые круглые линии используются для обозначения еще не проложенных соединений. Это может помочь вам не забыть ни одного трека. Резиновые линии также помогают найти подходящее положение для компонентов. Вы можете использовать их, чтобы избежать пересечения дорожек при размещении компонентов на плате.

  Автотрассировщик
  В Sprint-Layout встроен простой автотрассировщик. Этот автотрассировщик может соединить две точки вашего макета. Эти две точки определяются соединением (резинкой). Автотрассировщик не предназначен для одновременной генерации целых плат. Обычно это невозможно. Чтобы создать правильный макет, вы должны разработать его в основном самостоятельно. Автотрассировщик в Sprint-Layout разработан как простой в использовании автотрассировщик. Вам не нужно делать неясные спецификации и опции. Автотрассировщик так же прост, как и все программное обеспечение.

  Высокое разрешение и точность
  Разрешение и точность Sprint-Layout значительно увеличены. Это касается также настроек сетки и максимального коэффициента масштабирования. Теперь можно определить значение сетки до 1 мкм. Так что спроектировать даже очень тонкую компоновочную структуру не проблема. Кроме того, выбор специального значения сетки с помощью меню сетки очень прост. Просто выберите нужное значение из всплывающего меню, которое заполнено всеми значениями сетки по умолчанию, либо в дюймах, либо в метрических единицах. Конечно, вы можете легко расширить это меню-сетку с помощью собственных значений сетки. Вы также можете изменить текущую сетку с помощью цифровых клавиш 1-9.на вашей клавиатуре. Эти клавиши работают как горячие клавиши с предопределенными значениями сетки.

  Управление слоями
  Sprint Layout предлагает — для обеих сторон платы — медный слой и слой шелкографии. Дополнительно доступны 2 внутренних слоя (для многослойных печатных плат) и слой контура (для контура вашей платы). Слои можно включать и выключать при необходимости.

  Несколько досок
  Файл Sprint-Layout может содержать несколько досок. Таким образом, вы можете добавить все доски проекта в один файл. В один клик вы получаете доступ к любой доске вашего проекта.

  Мастер посадочных мест
  Мастер посадочных мест помогает создавать специальные посадочные места для компонентов. Вы можете указать тип посадочного места и параметры, и мастер автоматически создаст посадочное место. Каждый тип посадочного места имеет разные параметры. Эти параметры отображаются и поясняются на маленьком рисунке в мастере посадочных мест. Все внесенные вами изменения сразу же отобразятся в предварительном просмотре. Если вы установили все параметры, мастер посадочных мест создаст посадочное место, и вы сможете разместить его на макете.

  Панель свойств
  Панель свойств позволяет редактировать все важные свойства элементов макета без вызова специальных диалогов. Кроме того, вы можете редактировать здесь специальные свойства, такие как позиции и т. Д. Панель свойств реагирует на текущий выбор на вашем макете. Просто выберите нужный элемент и отредактируйте его свойства прямо в этой панели. Все изменения, которые вы делаете на этой панели, будут немедленно отображаться на вашем макете, поэтому вы всегда можете увидеть результат своих изменений. С помощью возможности множественного выбора вы даже можете изменить свойства любого количества элементов за один раз.

  Селектор
  Селектор — мощный инструмент. Вы можете использовать его для поиска и выбора специальных элементов на вашем макете. Таким образом, можно искать и выбирать все колодки особой формы или размера. Если выбраны нужные элементы, их можно изменить вместе с панелью свойств. Селектор также может помочь проанализировать ваш макет. Таким образом, вы можете перечислить, например. все треки отсортированы по ширине. Такие списки могут помочь вам найти нежелательные элементы.

  Проверка правил проектирования (DRC)
  Из-за небольших неточностей при производстве печатной платы необходимо соблюдать некоторые допуски и ограничения, чтобы получить пригодную к использованию плату. Эти значения называются «правилами проектирования». Sprint-Layout может проверять некоторые важные правила дизайна, например. минимальное расстояние между 2 медными дорожками и т. д. После завершения DRC все обнаруженные проблемы будут перечислены в виде открытого текста, а проблемные области будут отмечены белой штриховкой. Теперь вы можете рассматривать проблемы одну за другой и исправлять их.

  Сканированные копии
  Вы можете загрузить растровое изображение в качестве фона макета. Это растровое изображение может быть отсканированной копией существующего макета. Вы можете использовать это растровое изображение в качестве оригинала для отслеживания макета. Растровое изображение должно быть доступно в виде файла растрового изображения (BMP или JPG). Разрешение должно быть в пределах 300-600 dpi. Чистая черно-белая глубина цвета рекомендуется, но не является абсолютно необходимой.

  Печать
  Доступны различные варианты печати макетов, паяльных масок, планов монтажа компонентов, трафаретной печати или планов сверления на бумажных листах или прозрачной пленке. Позиция распечатки регулируется, а опция «Мозаика» позволяет повторять распечатку небольших рисунков в направлениях x и y для экономии пленки и материала. Распечатку можно масштабировать. Все внесенные вами изменения будут немедленно отображаться в предварительном просмотре.

  Экспорт Gerber/Excellon
  Sprint Layout создает файлы GERBER (RS-274X), которые используются для обмена данными компоновки с производителями печатных плат. Файлы Gerber поддерживаются (почти) всеми производителями. Таким образом, вам не нужны пленки или что-то еще для производства плат. Сверления можно экспортировать в распространенный формат EXCELLON. С помощью этой функции вы можете автоматически сверлить доску. Многие производители печатных плат принимают файлы Sprint-Layout (*.LAY) напрямую, поэтому вам не нужно самостоятельно создавать файлы Gerber или Excellon.

  Фрезерование изоляции
  Sprint-Layout также поддерживает фрезерование изоляции. В этом случае печатная плата будет производиться на фрезерном станке с ЧПУ. Sprint-layout умеет просчитывать все необходимые изоляции-каналы. Выходной файл будет экспортирован в формате HPGL. Вы можете использовать эти файлы, чтобы загрузить их в ваше фрезерное приложение и изготовить плату. Дополнительные функции, такие как вывод детализации, зеркальное отображение или возможность определять тексты как однострочные или контурные, дают вам множество возможностей.

  Средство просмотра Sprint-Layout-Viewer
  С помощью этого средства просмотра любой пользователь может просматривать и распечатывать файлы Sprint-Layout. Средство просмотра является бесплатным программным обеспечением.

  Sprint Layout — Многокомпонентные платы

  Sprint Layout — Многокомпонентные платы

  Перейти к основному содержанию

  Вы здесь:

  1. Домашняя страница
  2. org/ListItem»> Поддержка
  3. Типы данных печатных плат
  4. Макет Sprint

  Если вы создаете макет печатной платы с программой Sprint Layout от ABACOM, пожалуйста, соблюдайте следующие советы. В принципе, есть смысл использовать все прописанных стандарт-слоев sprint Layout .

  Мы будем рады позаботиться о том, чтобы сгенерировал для вас производственные данные (Extended Gerber). Вам просто нужно отправить нам файл *.lay вместе с вашим заказом. Все дальнейшие шаги выполняются нашими инженерами CAM .

  Естественно, мы бесплатно импортируем ваши данные компоновки ODB++, Gerber-, KiCad-, OrCAD-, Target-, Eagle-, Altium-, IPC-2581-, DPF- и Sprint!

  Параметры Multi-CB

  Для получения оптимального результата укажите бесплатных высокотехнологичных параметров Multi-CB :

  • Ширина дорожки / расстояние: 0,1 мм (100 мкм) — бесплатно -Ф-заряда ✓
  • Аннальное кольцо: 0,1 мм (100 мкм)- бесплатно ✓
  • Строи: 0,2 мм (200 мкм)- бесплатно ✓
  • Via-Pad: 0,4 мм (400 мкм) —  бесплатно  ✓

  Это гарантирует лучшую технологию по лучшей цене . Минимально возможные значения можно найти здесь: Конструктивные параметры печатной платы.

  Стандартные слои

  Чтобы преобразовать файлы макета спринта, мы используем стандартные слои . Пожалуйста, укажите любые варианты или спецификации расширенного слоя в вашем заказе.

  480 Notes Тип

  Тип слоя	Имя	Слой	Примечания
  Layer type	TOP	Name	Copper Top	Layer	C1	Notes
  Layer type	BOT	Name	Copper Bot	Layer	C2	Notes
  Layer type	Inner layer 1	Name	Copper Inner 1	Layer	I1	Notes
  Layer type	Inner layer 2	Name	Copper Inner 2	Layer	I2	Notes
  Layer type	Vias	Name	Drills	Layer	Drills	Примечания	PTH
  Тип слоя	Сверла (без покрытия)	Наименование	Отверстия	Слой	NPTH
  Layer type	Contour & Milling	Name	Outline	Layer	O	Notes	line width 1mil (25µm)
  Layer type	Scoring	Наименование		Слой	O	Примечания
  Тип слоя	Паяльная заглушка	9 Наименование0483	Layer	C1 Solder mask	Notes
  Layer type	Solder-stop BOT	Name	Solder mask	Layer	C2 Solder mask	Notes
  Layer тип	Маркировочная печать TOP	Наименование	Шелкография Верх	Слой	S1	Примечания
  60482 Marking print BOT	Name	Silkscreen Bot	Layer	S2	Notes
  Layer type	SMD Stencil TOP	Name	SMD mask	Layer	C1 SMD mask	Примечания
  Тип слоя	Трафарет SMD BOT	Название	Маска SMD	Слой	Маска C2 SMD 6 9 04923 Примечания

  Экспорт Gerber

  Если вы хотите сделать экспорт Gerber самостоятельно, используйте настройки по умолчанию Sprint-Layout. На примере изображения: двухслойная печатная плата.

  Опции
  Пожалуйста ни в коем случае не выбирайте «зеркало» . См. также ориентацию слоя.

  Смещение паяльной маски
  Установите смещение (или зазор) паяльной маски на 0,05 мм (50 мкм). Это минимальный допуск, при котором на паяльную площадку не наносится паяльная маска. Значение также не должно быть (намного) больше, чтобы компоненты с мелким шагом все еще имели перемычку паяльной маски между контактными площадками. Если вы сомневаетесь, просто оставьте значение 0,000 мм, после чего значение оптимизируется на этапе подготовки к производству на нашей CAM-станции!

  Смещение маски SMD
  Настройка маски SMD может быть выполнена нами. Вы можете выбрать это в нашем калькуляторе трафаретов SMD. В противном случае просто введите нужные значения.

  Экспорт данных сверления
  Пожалуйста, оставьте настройки по умолчанию и выберите формат как 2,4 дюйма , который включает большинство десятичных разрядов.
