Проверка, ремонт и взаимозаменяемость резисторов

Проверку исправности резисторов осуществляют в следующей последовательности:

1. внешний осмотр;
2. проверка сопротивления;
3. снятие дополнительных характеристик.

При внешнем осмотре следует обращать внимание на целостность корпуса, отсутствие на его поверхности трещин и сколов, надежность крепления выводов. У неисправного резистора можно обнаружить обуглившиеся поверхности лакового или эмалевого покрытия, а в ряде случаев колечки.

Небольшое потемнение лакового покрытия допустимо, но у таких резисторов необходимо проверить значение сопротивления. В ряде случаев обрыв токопроводящего элемента не вызывает изменений внешнего вида резистора.

Поэтому проверку на его на соответствие номинальному значению производят с помощью омметра либо при необходимости с помощью других измерительных приборов или способов. Если измерение сопротивления резистора осуществляется без выпаивания из схемы, необходимо учитывать влияние шунтирующих цепей.

Наиболее часто встречающейся неисправностью у резисторов является перегорание токопроводящего слоя. Оно может быть вызвано прохождением через резистор недопустимо большого тока в результате различных замыканий в монтаже или пробоя конденсаторов.

Резисторы проволочные довольно редко выходят из строя. Основные их неисправности (обрыв или перегорание проволоки) обычно устанавливаются с помощью омметра.

Исправность переменных резисторов определяется омметром. Для этого подключают один щуп омметра к среднему лепестку резистора, а другой — к одному из крайних лепестков.

Ось переменного резистора при этом вращают очень медленно. Если резистор исправен, то при вращении его оси стрелка омметра будет отклонятся плавно. Дрожание, рывки свидетельствуют о плохом контакте щетки с токопроводящим элементом.

Если стрелка омметра вообще не отклоняется, то резистор неисправен. Проверку рекомендуется повторить, переключив другой щуп омметра ко второму крайнему лепестку резистора.

Неисправный переменный резистор необходимо заменить новым или отремонтировать, если это возможно.

Для этого вскрывают корпус резистора, спиртом промывают токопроводящий элемент, внимательно его осматривают и при отсутствии видимых повреждений наносят тонкий слой машинного масла. Затем его собирают и вновь проверяют надежность контакта.

Непригодные постоянные резисторы заменяют новыми с соответствующими техническими параметрами:

• номинальным омическим сопротивлением,
• номинальной мощностью рассевания и др.

При отсутствии резистора с соответствующим сопротивлением его можно заменить двумя (или несколькими), соединенными параллельно или последовательно.

При последовательном соединении общее сопротивление равно сумме значений сопротивлений резисторов, включенных в электрическую цепь:

R_посл. = R₁+R₂

При параллельном соединении двух резисторов общее сопротивление можно рассчитать по формуле:

R_парал.  = (R₁*R₂)/(R₁+R₂)

При установке исправных резисторов взамен вышедших из строя необходимо учитывать мощность рассеяния.

Без особой нужды не следует завышать ее, так как резистор большой мощности имеет большие геометрические размеры. В современной радиоаппаратуре монтаж очень плотный и разместить несколько резисторов вместо одного или один большого размера довольно трудно. Кроме того, это может привести к соответствующему увеличению паразитных связей, отрицательно влияющих на работу радиоаппарата.

При определении взаимозаменяемости переменных резисторов, кроме вышеназванных параметров для постоянных резисторов учитывают и характеристику изменения сопротивления от угла поворота его оси. Выбор резистора с соответствующей характеристикой определяют его схемным назначением.

Например, для получения равномерного регулирования громкости в усилителе звуковой частоты следует выбирать переменные резисторы с зависимостью изменения сопротивления (группы В).

В цепях точной и плавной настройки, например, для регулировки линейности по кадрам в телевизорах применяют резисторы с линейной зависимостью (группы А).

Исправность терморезисторов, фоторезисторов и варисторов устанавливают специальными измерениями, малодоступными широкому кругу радиолюбителей. О выходе из строя такого резистора приходится судить по внешнему проявлению дефекта.

Источник: Бердский электромеханический техникум

Опубоиковано на: www.mini-soft.ru

<< Предыдущая  Следующая >>

Как проверить мультиметром резистор — пошаговая инструкция

Данная радиодеталь – одна из часто встречающихся в любой схеме, работающей под напряжением. Резистор в первую очередь характеризуется номиналом сопротивления, поэтому обычно под его проверкой подразумевают измерение этой величины. Но данный параметр – не единственный, который учитывается при определении целесообразности применения образца.

С помощью бытового мультиметра можно произвести комплексное тестирование резистора, причем независимо от его типа. В данной статье разберемся лишь с простейшими проверками, так как именно их чаще всего на практике бывает вполне достаточно.

Содержание

• 1 С чего начать проверку резистора
• 2 Исходные установки мультиметра
• 3 Проверка резистора мультиметром
  • 3.1 На обрыв
  • 3.2 На номинал
• 4 Полезная информация

С чего начать проверку резистора

1. Отсоединить техническое устройство или плату (если она подключается индивидуально) от источника питания, то есть «снять напряжение».

2. Выпаять любой из выводов резистора. Если речь идет о переменном варианте (регулировочном, подстроечном), но он попросту удаляется с платы. Проверку этой радиодетали без отключения ее от общей схемы делать бессмысленно – мультиметр может показать сопротивление любого из участков цепи, в которых задействован резистор, имеющего минимальное значение.

Встречаются рекомендации, что можно и не выпаивать, если речь идет о нескольких омах. Но все-таки лучше поступить именно так. Не умея читать принципиальные схемы, несложно и ошибиться.

3. Произвести внешний осмотр. Иногда проверять радиодеталь даже не стоит – только утилизировать и ставить вместо нее идентичную. В каких случаях производится замена:

• обрыв одной из ножек. Если слегка пошатать, она может обломиться. Это нередко случается, если резистор подвергался чрезмерному нагреву. К примеру, из-за КЗ в схеме, когда по какой-то причине не срабатывает защита;
• потемнение лакокрасочного покрытия (а то и обугливание). Даже если по результатам проверки окажется, что сопротивление резистора в норме, его лучше заменить;
• растрескивание корпуса. Бывает так, что даже при легком прикосновении он рассыпается на отдельные фрагменты.

4. Уточнить номинал сопротивления исследуемого образца. Без знания его величины проверка мультиметром абсолютно бессмысленна, разве что ради тестирования на целостность токопроводящего слоя.

Исходные установки мультиметра

Перед тем, как проверять резистор мультиметром, необходимо убедиться в том, что элементы питания не разряжены и пригодны к использованию. Достаточно установить переключатель режимов на «прозвонку» и замкнуть концы щупов между собой. По силе издаваемого мультиметром звука несложно определить, села батарейка или еще «дышит».

В каждой модификации прибора данное положение переключателя обозначается по-разному. Как правило, в виде символа, напоминающего обычный колокольчик или точки с несколькими «скобками» в виде расходящихся волн (в данном случае подразумеваются звуковые). Ассоциация вполне понятная, отсюда и сленговое название такой технологической операции – «звонить», «прозванивать» электрическую цепь (или радиодеталь).

Переключатель мультиметра ставится в положение, соответствующее номиналу проверяемого сопротивления. Все значения на циферблате (лицевой панели) показаны с градацией. Выбирается тот диапазон, в пределах которого будет измеряемая величина.

К примеру, если R = 1 кОм, то выставляется предел Ω – 20 кОм.

О всех функциях мультиметра читайте здесь.

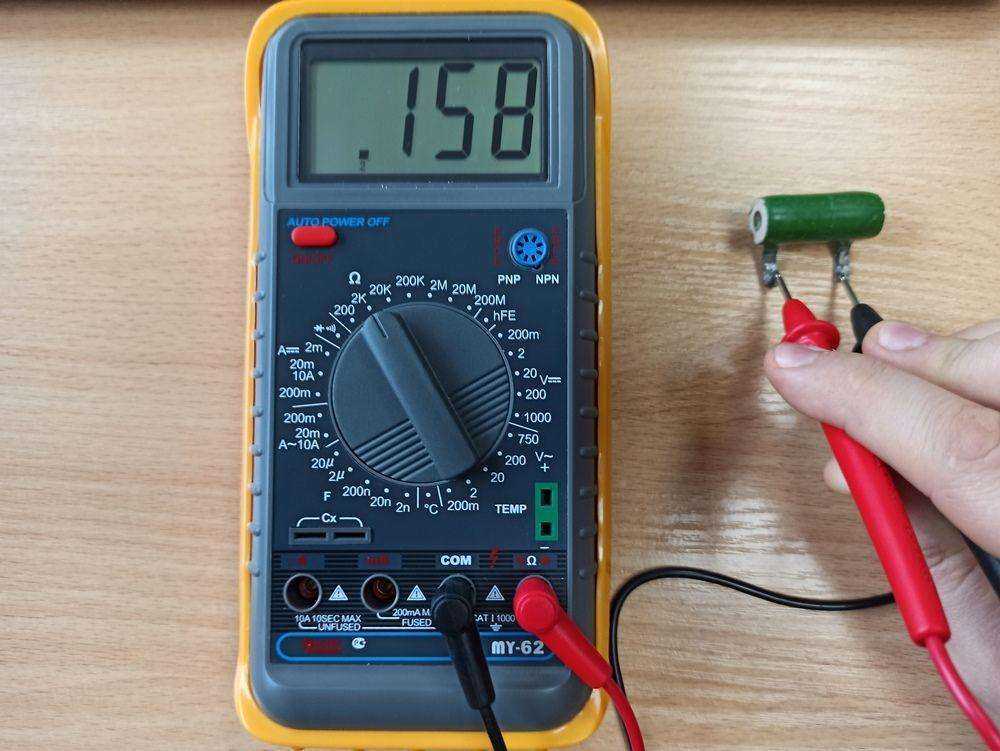

Проверка резистора мультиметром

При всех измерениях, независимо от их вида, щупы мультиметра присоединяются к выводам радиодетали. Полярность в данном случае роли не играет.

На обрыв

Самый простой вид тестирования. Подобная неисправность внешне никак не проявляется, поэтому определить ее можно только мультиметром. Причины нарушения целостности токопроводящей части самые разные – от заводского дефекта (крайне редко) до сгорания слоя или проволоки, намотанной на корпус детали.

Переключатель при такой проверке ставится в режим «прозвонки». Есть звук – все в норме. При его отсутствии резистор подлежит замене.

На номинал

При такой проверке переключатель переводится в диапазон Ω. О выборе необходимого предела уже сказано. Величина изображения отображается на ЖК-индикаторе или стрелкой, установившейся на том или ином цифровом значении (они обозначены на циферблате). Считать его совсем несложно.

Полезная информация

Если образец техники грамотно эксплуатируется, не подвергается излишним механическим (химическим, термическим) воздействиям, данный элемент схемы из строя выходит крайне редко. Чтобы не тратить время, резистор проверяется в последнюю очередь, после тестирования других рад/деталей – емкостей, индуктивностей, полупроводников и так далее. Но только если нет явных признаков повреждения R.

Перед началом проверки резистора нужно уточнить и такой его параметр, как допустимое отклонение от номинала. Все детали данной группы (за исключением прецизионных, особой точности), имеют сопротивление, которое в некоторых пределах отличается от обозначенной величины. Допуск выражается в процентах (например, ±10%) и проставляется на корпусе детали цифрами или цветовой мнемоникой (полосками).

Необходимые данные можно узнать и из принципиальной схемы, если она имеется под рукой. При проверке резистора мультиметра это стоит учитывать.

Показания могут отличаться от требуемых, так как к допуску добавляется еще и погрешность измерений самого прибора.

Пример

Если R = 150 Ом ± 10% (по схеме, обозначению на корпусе), то мультиметр при проверке может показать сопротивление в пределах 135 – 165. И это считается нормой.

На многих современных схемах номиналы резисторов не проставляются. Эти (и другие) сведения можно найти в таблицах, которые помещаются на оборотной стороне, в нижней части листа или сбоку. В этом случае деталь имеет свое обозначение на плате. Например, R15. Следовательно, необходимо в таблице найти 15-ю позицию, и в этой строке вся исчерпывающая информация по данному резистору – его тип, величина сопротивления, допустимое отклонение от номинала.

Иногда тело человека влияет на результаты тестирования. Особенно если речь идет об измерениях с выставленным пределом в кОм. Поэтому в процессе проверки нежелательно касаться пальцами выводов резистора и металлических частей щупов. Последние удерживаются за изоляторы (ручки) из пластика.

Получается, что ничего сложного в проверке резисторов нет, но пара советов не помешает.

• Перед тем, как начать работу с мультиметром, стоит внимательно ознакомиться с инструкцией на него. Производители постоянно совершенствуют образцы измерительной техники, расширяя ее функционал. К примеру, если при неаккуратном обращении прибор в режиме «Ω» не работает (частичное повреждение внутренней схемы), возможно, получится проверить резистор на целостность в положении переключателя «тестирование п/п».
• Из краткого руководства станет ясно, какие характеристики радиодетали можно определить дополнительно (кроме величины сопротивления). Не все модели в этом плане универсальны, а человеку без опыта иногда сложно разобраться с функционалом конкретного мультиметра по одной лишь символике на его лицевой панели.

Нужен ли вашему кольцевому дверному звонку резистор/диод?

Если вы заметили, что Дэйв в будущем получил модный новый умный дверной звонок, у вас может возникнуть соблазн пойти и купить его тоже. (Примечание: почему у Дейва , кажется, всегда есть все последние гаджеты и автомобили? Этот парень отстой …)

Итак, вы видите в продаже последний дверной звонок Ring Doorbell и покупаете его. Большой. Затем вы открываете коробку, и из нее выпадает несколько электрических штучек :

Включенный соединительный кабель и комплект в коробке Ring Doorbell

Просматривая руководство, вы понимаете, что… инструкции сбивают с толку! К счастью, после того, как вы немного погуглили и посмотрели YouTube, вы в общих чертах соберете воедино то, что вам нужно сделать. Но остается один вопрос: почему в некоторых инструкциях Ring упоминается резистор (или диод)? Нужны ли они?

А если нужны … почему их нет в коробке? Не бойся, я не раз проходил через это разочарование. Краткий ответ здесь:

Для некоторых дверных звонков Ring требуется диод или резистор, особенно если вы подключаете их к существующему блоку дверного звонка. Однако некоторые новые кольцевые дверные звонки имеют встроенную проводку, которая устраняет необходимость в диоде / резисторе.

Отказ от ответственности: Прежде чем углубляться в эту тему более подробно, стоит отметить, что вам всегда следует нанимать квалифицированного электрика, если вы не уверены, какие электромонтажные работы необходимо выполнить. Электричество может убить — лучше перестраховаться, чем потом сожалеть!

Аккумуляторные и проводные дверные звонки Ring

A Ring Doorbell Pro 2 с лицевой панелью Blue Print

Ring — одно из самых громких имен в мире умного дома, и это в значительной степени связано с их ассортиментом умных дверных звонков. Это позволяет вам удаленно разговаривать с посетителями и водителями доставки (через ваш смартфон) из любой точки мира.

Помимо удобства (больше никаких пропущенных посылок — ура!), они также полезны для предотвращения преступлений. В конце концов, получение 1-2-минутного видеоклипа любого, кто осматривает вашу собственность, может отпугнуть многих потенциальных грабителей.

Дверные звонки Ring доступны в двух больших группах:

1. Дверные звонки Ring’s на батарейках . Они содержат батарею, что упрощает установку. Никаких проводов и никакой суеты. Просто прикрепите его к двери, дверному косяку или стене, и он просто работает . Конечно, батарея разряжается, а это означает, что вам нужно время от времени ее перезаряжать.
2. Проводные дверные звонки Ring. Эти не содержат батареи — это означает, что вы должны подключить их к электропроводке вашего дома (если, конечно, у вас нет PoE Ring Doorbell Elite). Хотя это усложняет процесс установки, эти проводные дверные звонки имеют лучшее обнаружение движения, потому что им не нужно так сильно беспокоиться об энергосбережении.

A Ring Doorbell Pro, подвешенный в воздухе с помощью проводов питания.

Поскольку снятие и перезарядка дверных звонков Ring с батарейным питанием может немного раздражать, Ring позволяет вам и подключить их к проводке вашего старого дверного звонка. Это дает аккумулятору постоянную подзарядку, а это означает, что вам не нужно перезаряжать их вручную (или вообще).

Многие дверные звонки Ring также позволяют звонить в звонок вашего старого дверного звонка, при условии, что он совместим:

Устройство дверного звонка Deta C3501.

Примечание: Это различие между проводными и батарейными дверными звонками, а также то, планируете ли вы звонить в свой старый дверной звонок, очень важно. Это потому, что ваше решение может (или не может) потребовать резистора/диода в цепи.

Что такое резисторы и диоды?

Прежде чем перейти к тому, нужен ли вам резистор или диод, давайте быстро вспомним , что это за :

• Резистор — Резистор регулирует (то есть ограничивает) потенциальный поток электричества к устройству — в данном случае к дверному звонку. Без резистора ваш кольцевой дверной звонок может потенциально получить слишком большой электрический ток, что может привести к его повреждению (или даже к кирпичной кладке). Вам, вероятно, понадобится резистор, если вы подключаете дверной звонок напрямую к трансформатору .
• Диод — Диод немного похож на односторонний переключатель: это электрический компонент, который по существу «направляет» электрический ток в определенном направлении. Если у вас есть цифровой звуковой сигнал (звонок), вам, вероятно, потребуется диод в вашей цепи.

Я хотел подчеркнуть эти различия, потому что и резисторы, и диоды кажутся похожими (действительно, во многих статьях для простоты говорится «резисторы/диоды»), но они разные.

К счастью, вам почти наверняка не понадобится резистор и диод при подключении дверного звонка. Иногда вы можете пропустить оба, а иногда вам понадобится один или другой — но не оба.

Когда для дверного звонка требуется диод

Различные электрические компоненты, включая множество диодов

Если у вас есть более старый дверной звонок , а также цифровой дверной звонок, вам почти наверняка понадобится диод . Это связано с тем, что без диода электрический ток может протекать от блока цифрового звонка (к вашему дверному звонку) таким образом, что ваш дверной звонок будет поврежден. Диод предотвратит это.

При этом более поздние версии Ring Doorbell имеют встроенный диод, а это означает, что он вам не нужен .

Да, это немного сбивает с толку. Для оригинальных дверных звонков Ring 1 и 2 или требуется диод, а для Ring Doorbell Pro 1 также может потребоваться диод, если они подключены к цифровому дверному звонку . Но это все.

Для дверных звонков Ring 3 и 4, а также для более поздних дверных звонков с проводным подключением (таких как Pro 2) диод не требуется. Звонок Ring Doorbell 1 со сбивающим с толку названием (модель 2020 г.) также выполняет 9 функций.0003, а не требуют диода. Все это подтверждено на страницах справки Ring:

• Ring Doorbell 1 страница справки
• Кольцо дверного звонка 2, страница справки

Обратите внимание, что в обеих статьях говорится, что диод требуется для , если только у вас нет модели Ring Video Doorbell 2020 (также называемой Ring Doorbell 2nd gen):

Если в коробке нет диода, скорее всего, у вас дверной звонок Ring Video (2-го поколения) со встроенным диодом.

Страницы справки по звонку

Подведем итоги: Если вы не используете цифровой дверной звонок и , у вас более старый дверной звонок, вы можете пропустить диод.

К сожалению, с резисторами дело обстоит сложнее!

Для каких дверных звонков требуется резистор

Резистор часто требуется в вашей цепи, если вы подключаете проводку напрямую от трансформатора к дверному звонку . Этот трансформатор может быть одним из официальных кольцевых трансформаторов, например, трансформатор для DIN-рейки первого поколения:

A Кольцевой трансформатор для DIN-рейки (первое поколение).

В качестве альтернативы у вас может быть трансформатор стороннего производителя — в основном, любой, который берет напряжение сети (120-240 В) и преобразует его в требуемое 16-24 В переменного тока для вашего дверного звонка. Просто убедитесь, что сторонний трансформатор не подает слишком большое напряжение.

В обоих этих случаях вам понадобится резистор. Однако, если у вас есть кольцевой трансформатор последнего поколения (второго поколения), вам НЕ понадобится резистор:

.Кольцевой трансформатор DIN-рейки второго поколения (входит в комплект Ring Doorbell Pro 2)

Это связано с тем, что трансформатор второго поколения включает встроенный резистор, а это означает, что вам не нужен отдельный резистор в вашей цепи .

Приведенная выше информация относится к проводным дверным звонкам Ring, Pro 1 и Pro 2, т. е. к линейке проводных дверных звонков Ring. А как насчет кольцевых дверных звонков на батарейках? Что ж, вам все равно нужно помнить совет выше (например, вы можете пропустить резистор, если у вас есть трансформатор 2-го поколения).

Но , дверные звонки Ring 3, 3 Plus и 4 имеют встроенную проводку, что означает, что вы можете пропустить резистор, даже если вы используете кольцевой трансформатор первого поколения или сторонний трансформатор .

Надеюсь, все понятно, а если нет, то вот таблица, показывающая, требуется резистор или нет: Генерал) Third Party Transformer 1 Yes No Yes 1 (2020 Model) Yes No Yes 2 Yes No Yes 3 No No No 3 Plus No No No 4 No No No Wired Yes No Yes Pro Yes No Yes Pro 2 Yes No Да Независимо от того, требуется резистор или нет, для каждого дверного звонка.

Итак, это подводит нас к следующему вопросу: какой резистор следует использовать?

PSA: комплект Pro Power Kit — это резистор

Ring продает «резистор с проволочной обмоткой», который должен отлично работать как резистор, но знаете ли вы, что комплект Ring Pro Power Kit также резистор? Это маленькое белое устройство, изображенное ниже (извините за размытость):

The Ring Pro Power Kit V2

Это было включено в коробку моего Ring Doorbell Pro 1, а иногда входит в другие модели Ring Doorbell. Но поскольку трансформатор Ring второго поколения для DIN-рейки имеет встроенный резистор, Ring постепенно отказывается от Pro Power Kit.

В любом случае, если вы или можете заполучить Pro Power Kit, это будет работать очень хорошо. У меня подключены Ring Doorbell Pro 1 и Pro 2, как описано ниже:

Окончательный план подключения Pro, включая «Pro Power Kit V2» (или «Bypass Kit») в выходных кабелях.

«Резистор» здесь (от выхода 1 к Ring Doorbell Pro) защищает мой Ring Doorbell от любых скачков напряжения, которые в противном случае могли бы привести к поломке моего устройства .

Это особенно важно, если у вас есть Ring Doorbell, который поддерживает механический или цифровой звонок, потому что приложение специально спрашивает вас, звонить или нет:

Приложение «Кольцо» запрашивает тип звонка для воспроизведения звука: нет вариантов, механический и цифровой

У меня не подключен ни один дверной звонок. Поэтому, если я выберу «механический» или «цифровой», а затем нажму дверной звонок Ring, произойдет скачок напряжения, который может повредить мое устройство Ring. Но благодаря резистору (т.е. Pro Power Kit) я защищен от этого .

Конечно, есть и другие причины, по которым в определенных схемах подключения требуется резистор, но это один из очевидных примеров. Надеюсь, эта статья сделала запутанную ситуацию немного менее запутанной для вас!

Дверной звонок 2-го поколения — нужен ли резистор? — Видеодомофоны

petery 8 декабря 2020 г. , 00:17

1

Статья справочного центра для дверного видеозвонка Ring 2-го поколения (см. таблицу по ссылке ниже: «Резистор не требуется при жестком подключении»

https://support.ring.com/hc/en-gb/articles

Однако в руководстве по эксплуатации дверного видеозвонка Ring 2-го поколения (см. приложение) в правом нижнем углу страницы 13 указано

«При подключении непосредственно к трансформатору дверного звонка подключите проволочный резистор 25 Ом, 50 Вт последовательно с одним из провода дверного звонка для защиты вашего видеодомофона».

Так что же правильно? Нужен ли резистор для дверного видеозвонка Ring 2-го поколения, когда он подключен или нет?

Бун 8 декабря 2020 г., 5:32

2

@petery написал:

Статья справочного центра для дверного видеозвонка Ring 2-го поколения (см. таблицу по ссылке ниже: «Резистор не требуется при жестком подключении»

https://support.ring.com/hc/en-gb/articles/360045514872-The-difference-between-the-Ring-Video-Doorbell-1st-generation-and-Ring-Video-Doorbell-2nd-generation —

Однако в инструкции по эксплуатации дверного видеозвонка Ring 2-го поколения (см. приложение) сказано внизу справа на стр. 13

«При подключении напрямую к трансформатору дверного звонка подключите проволочный резистор 25 Ом, 50 Вт последовательно с одним из проводов дверного звонка, чтобы защитить видеодомофон».

Так что правильно? Нужен ли резистор для дверного видеозвонка Ring 2-го поколения, когда он подключен или нет?

Здравствуйте, @petery ,

ОБА утверждения верны. Суть в том, что когда Ring относится к «жесткому подключению», это означает, что вы подключаетесь к уже существующим проводам, которые идут от внутреннего настенного звонка вашего уже существующего дома и домашнего трансформатора. Курант домашнего колокола обеспечивает электрическое сопротивление току.

ЕСЛИ у вас нет уже установленного домашнего звонка, но вы желаете воспользоваться преимуществом «подзарядки», вы можете подключить трансформатор напрямую (без ранее установленного дверного звонка) к Позвоните в дверной видеозвонок «2nd Gen/2020 Release», но тогда вам понадобится резистор (поскольку у вас нет домашнего звонка, который обеспечивал бы сопротивление электрическому току).

https://support.ring.com/hc/en-gb/articles/360044324232-How-to-Connect-Your-Ring-Video-Doorbell-2nd-generation-directly-to-a-low-voltage- трансформатор-без-существующего-дверного звонка

Да, я могу понять ваше замешательство по поводу того, как Ring использует термин «Hardwired». Да, технически, с физическим звонком в дом или без него, в обоих случаях к вашему дверному звонку физически подключены провода. Но когда Ринг говорит «проводной», они имеют в виду провода домашнего звонка, уже проложенные в вашем доме. Это отличается от дома, в котором нет этих проводов, и вы напрямую подключаетесь ТОЛЬКО к трансформатору. Затем резистор необходим в качестве замены отсутствия звонка домашнего колокола для вашего «выпуска 2-го поколения / 2020».

Путаницу усугубляет то, что новым дверным звонкам Ring Video Doorbell 3 и «3 Plus» не требуется этот резистор при прямом подключении к трансформатору (без ранее существовавшего звонка домашнего звонка) из-за новой внутренней конфигурации. Вот сводка для прямого подключения видеодомофона к трансформатору (БЕЗ использования ранее существовавшего домашнего звонка) :

• Модель «Звонок видеодомофона (1-го поколения)» нужен ли резистор для пожароопасности .
• Модель «Звонок видеодомофон 2» нужен ли резистор для защиты от пожара.
  • Примечание. «Видео дверной звонок 2» — это снятая с производства модель, отличная от новой «Видео дверного звонка 2-го поколения / выпуск 2020 года». Эти два разных дверных звонка часто путают во многих сообщениях.
Модель
• «Дверной видеозвонок Ring 2nd Gen/2020 Release» для успешной работы модели нужен резистор.
• Модель «Ring Video Doorbell 3» НЕ нужен резистор.
• Модель «Дверной видеозвонок Ring 3 Plus» НЕ нужен резистор.

Я надеюсь, что это поможет прояснить вопрос «резистор или не резистор».

2 лайка

Steve17 6 марта 2021 г., 19:31

3

Спасибо за информацию. Я искал везде и не получил ответа… Я подключаю новый ВИДЕО ДВЕРНОЙ ЗВОНОК WIRED напрямую
к трансформатору (я удаляю старый звонок). нужен резистор?? Спасибо за любую помощь, которую вы можете предоставить.

Кейтлин_Ринг 10 марта 2021 г., 17:33

4

Привет, @Steve17. Я рекомендую следовать Руководству по установке здесь для получения наилучших шагов по установке, а также посмотреть наше видео здесь, в котором объясняется настройка одиночного проводного дверного звонка. Видеодверной звонок можно подключить напрямую к трансформатору, который соответствует требованиям 10-24 В переменного тока, но мы рекомендуем вам, чтобы с этим справился профессиональный электрик, если вам не нравятся такие процессы, и поделитесь ссылками, которые я дал ранее в моем отвечать. Надеюсь, это поможет.

Должен иметь гнездо 5 сентября 2021 г., 16:47

5

Привет, ребята, я несколько раз безуспешно пытался связаться с Ring, поэтому я ищу помощи. В настоящее время у нас есть проводной (без звонка) дверной звонок 2, мы обновляем его до Pro 2. После установки дверного звонка 2 я случайно обнаружил, что нужен резистор, поскольку я подключил дверной звонок напрямую к трансформатору. сам резистор очень дешевый (50C), но, очевидно, Ring не включает его, чтобы усложнить нашу жизнь. Теперь я очень старался найти конкретные ответы от Ring, чтобы узнать, нужен ли мне резистор для дверного звонка pro 2, но не повезло !!! Я вижу, что Caitlyn_Ring разместила несколько ссылок, которые снова не очень хорошо объясняют, что нужно… и эта путаница с жесткой проводкой абсолютно не нужна… жесткая проводка означает, что вы получаете питание по проводам, погода или нет, вы обходите механический звонок, это все еще жестко проводной. в руководстве по установке pro 2 ничего не говорится о резисторе, так что… есть определенный ответ?

Марли_Ринг 7 сентября 2021 г. , 19:10

6

Хороший вопрос, сосед! Для модели Video Doorbell Pro и Pro 2 вам не понадобится резистор для установки. В комплект поставки входит комплект Pro Power Kit, который можно использовать в качестве обходного кабеля для прямого подключения к трансформатору. Вот статья нашего справочного центра с инструкциями о том, как это сделать. Надеюсь, это поможет!

Нейт_К 8 сентября 2021 г., 3:15

7

Здравствуйте! Я пытался найти тот же ответ для Ring Doorbell 4. У меня есть трансформатор, но нет звонка. Я связался со службой поддержки через чат, где мне сказали позвонить. Когда я позвонил, я поговорил с двумя разными специалистами службы поддержки, которые не могли ответить за меня, и направил меня на номер OnTech, который также был тупиковым.

Нужен ли резистор для дверного звонка Ring 4, если он подключен непосредственно к трансформатору?

Марли_Ринг 9 сентября 2021 г., 16:20

8

Рад, что ты спросил, @Nate_K! Как упоминалось на странице продукта Wirewound Resistor на Ring.com, он предназначен только для использования с дверным видеозвонком (Gen 1) и дверным видеозвонком 2. Все последние модели дверных видеозвонков, включая дверной видеозвонок 4, не нуждаются в установлен резистор. Надеюсь, это поможет!

Марк Джей Роджерс 9 января 2023 г., 3:39

9

Я заменяю второе поколение дверным видеозвонком Ring 3.
