Как Проверить Электрические Предохранители С Помощью Мультиметра 💡 Домашний ремонт | RU.HomeInteriorz.com

• Плавкие предохранители
• Картриджные предохранители
• Продуманные предохранители

Когда цепь в вашем доме перестает работать, и вы подозреваете, что это, вероятно, перегоревший предохранитель, вы можете протестировать эту теорию, используя мультиметр для тестирования предохранителей. Установив селекторный переключатель на омы и установив его на более низкий диапазон, вы можете проверить сопротивление между двумя точками плавкого предохранителя. Это будет измерять сопротивление плавкого предохранителя, если оно не повреждено. при работе с чем-либо электрическим, выключите питание устройства, над которым вы будете работать, и проверьте с помощью тестера, чтобы убедиться, что он не в сети.

Предохранители поставляются в разных стилях, картридже и ввинчивании. Плавкий предохранитель картриджа Ferrule обычно используется для защиты основного фидера и диапазона. Как правило, в диапазонах питания есть предохранители на 50 ампер, а основные предохранители обычно составляют 60 ампер, что более распространено в старых домах. Штепсельные предохранители ввинчиваются и входят в 15, 20 и 30-амперные номиналы. Эти плавкие предохранители снабжают ветвями цепи в вашем доме для запуска ламп, выходов и приборов. Узнайте, что такое каждый из этих предохранителей и как проверить каждый из этих предохранителей ниже.

Плавкие предохранители

Штепсельные предохранители являются общими предохранителями, используемыми на панели предохранителей дома. Они поставляются с размерами 15, 20 и 30 ампер и ввинчиваются в электрическую панель. Они контролируют величину тока в цепи, к которой он подключается. Контроллеры плавких предохранителей управляют цепями на 120 вольт, которые обычно питают освещение и розетки в вашем доме.

Штепсельные предохранители имеют ленту из металлического сплава, которая несет ток цепи.

В случае короткого замыкания или перегрузки, вызывая слишком большой ток, лента расплавится и откроет цепь. Когда это произойдет, ток не может протекать, и цепь отключается от источника питания. Это защищает от коротких замыканий и перегрузок, которые могут повредить электропроводку и вызвать пожары на дому.

Штепсельные предохранители входят в винтовую конфигурацию. Они поставляются со смотровым стеклом, которое показывает, если предохранитель перегорел или нет. Стартовые предохранители имеют латунную винтовую резьбу сбоку и центральную контактную точку. Новый стиль, основанный на Эдисоне, имеет пластиковую резьбу с пружинным контактом и центральным контактом. Основа типа Edison имеет преимущество перед более старым стилем. Он позволяет устанавливать плавкий предохранитель соответствующего размера, в отличие от старого стиля, который вы могли бы установить 30-амперный плавкий предохранитель в гнезде 15 А.

Картриджные предохранители

Картриджные предохранители имеют цилиндрическую форму и имеют контакты на каждом конце. Они имеют плавкий предохранитель, соединенный с двумя концами и рассчитанный на 240 вольт и защищает цепь от перегрузки по току. Предохранители типа Ferrule рассчитаны на мощность до 60 А включительно.

Это большой брат, предохранитель картриджа с ножевым лезвием, похож по форме с лезвиями на каждом конце. Разница в том, что они защищают цепи выше 60 А до 600 А. Все эти предохранители могут быть установлены и удалены с помощью специального инструмента, съемника предохранителей. Он имитирует форму плавкого предохранителя и защелкивается над предохранителем для легкого снятия. Обычно он изготовлен из пластика.

Картриджные предохранители имеют цилиндрическую форму и имеют контактные точки с обоих концов.

Эти предохранители используются в плавких предохранителях и разъединителях для усилителей более 30 ампер.

1. Испытательные плавкие предохранители:Штепсельные предохранители могут иметь три типа: стандартную, защищенную от несанкционированного доступа и задержку времени. Защищенный от несанкционированного доступа тип более известен как предохранители на базе Эдисона, которые имеют специальные адаптеры, которые ввинчиваются в существующий держатель предохранителей. Он имеет меньшие пластиковые резьбовые боковые стороны, которые имеют разную глубину для каждого размера предохранителя. Это означает, что вы не можете использовать предохранитель на 30 ампер в базе на 15 ампер. Стандартные плавкие предохранители могут быть взаимозаменяемы по желанию. Это разоблачало проводку дома для защиты по размеру для низкопрофильной проводки.
2. Тестирование предохранителей картриджа:Плавкие предохранители типа картриджа также выпускаются в разных стилях. Предохранитель типа манжетов представляет собой плавкий предохранитель в цилиндре, который имеет номинальную мощность до 60 ампер. Плавкие предохранители картриджей ножа могут работать с нагрузками от 60 до 600 ампер. Эти предохранители можно легко установить и заменить с помощью съемника.

Продуманные предохранители

Вы слышали, что термин перегорел предохранители, но что это такое? Во-первых, вам нужно знать, что такое предохранители и как именно они предназначены. Электрическая проводка вашего дома должна быть защищена от коротких замыканий и перегрузок цепи. Предохранитель имеет плавкий предохранитель, который имеет определенный номинальный ток, обычно 15, 20 или 30 ампер. Без предохранителя или автоматического выключателя с этим конкретным рейтингом не было бы ничего, чтобы защитить проводку, устройства или оператор, работающий с электроинструментом. Так же, как проводка имеет размер, специфичный для нагрузки, которую он может обрабатывать без разрушения и разогрева, так работает плавкий предохранитель. Этот тип защиты предназначен для того, чтобы ваш дом не загорелся электрическим током.

❓ Как определить сгоревший предохранитель мультиметром?

👉 Результатов измерения может быть два: на экране мультиметра отображается «ноль» или близкое к нулю показание – вставка работоспособна; если вы видите «единицу или значок «∞» — есть разрыв цепи, предохранитель сгорел.

❓ Как узнать сгорел предохранитель или нет?

👉 Чтобы убедиться, что элемент вышел из строя, можно использовать мультиметр. Такие приборы имеют звуковой режим. Автомобилисту нужно замкнуть тестером два вывода предохранителя, после этого должен появиться писк. Если звука нет, значит предохранитель нуждается в замене.

❓ Как проверять предохранители?

👉 Чтобы правильно проверить, не перегорел ли предохранитель, достаточно использовать мультиметр.

❓ Как узнать на какой ток рассчитан предохранитель?

👉 Чтобы проверить состояние предохранителя, можно воспользоваться мультиметром, омметром (устройством, которое позволяет измерить сопротивление) или амперметром (прибором, который позволяет измерить силу тока). У мультиметра есть два контакта: с положительным и с отрицательным зарядом.

❓ Как проверить предохранитель не снимая?

👉 НА мультиметре, есть звуковой режим проверки. При его включении, если замкнуть щупы, будет слышан писк, значит есть контакт. Так вот – можно снять предохранитель, в случае если у вас не прозрачный корпус, просто устанавливаем щупы на контакты предохранителя! Слышим писк, значит исправен, звука нет – перегорел.

❓ Как поставить мультиметр на прозвон?

👉 Вначале подключить черный щуп в гнездо отрицательной полярности (COM), а красный – в разъем для измерения напряжения, сопротивления, частоты и прозвонки (VΩmA). Затем выбрать на панели режим прозвонки, повернув переключатель так, чтобы он оказался в соответствующем положении.

❓ Как сжечь предохранитель?

👉 Чтобы предохранитель сгорел, ток источника питания, передающийся по проводам, должен превышать номинальный ток предохранителя. Если вы хотите спалить предохранитель, то через него нужно пропустить ток выше допустимого. Источником питания может выступать аккумулятор. Медные провода станут хорошими проводниками.

❓ Как проверить предохранитель с помощью лампочки?

👉 Далее необходимо с помощью лампы проверить все предохранители. Для этого нужно один провод прижать к вставке, а вторым поочередно коснуться точек. Если же лампа горит в обоих случаях, то предохранитель исправен, не горит вообще, это не тот элемент, который вы ищите.

❓ Как прозвонить тепловой предохранитель?

👉 Для проверки термопредохранителя нужен мультиметр или простой стрелочный тестер. Достаточно перевести прибор в режим прозвонки цепи и проверить ее целостность. Если стрелка прибора не сдвинется с места или на дисплее горит 1, значит у нас обрыв цепи – такой термопредохранитель неисправен.

❓ Какие бывают типы предохранителей?

👉 Виды предохранителей

• Плавкие. Разрыв происходит путем плавления специальной вставки.
• Электромеханические. Биметаллический элемент, который при деформации отключает контакты.
• Электронные. Электронная схема управляет ключом, отвечающим за разрыв цепи.
• Самовосстанавливающиеся.

❓ Как проверить реле с помощью мультиметра?

👉 Проверку реле мультиметром выполняем так:

1. Выбираем на тестере функцию измерения сопротивления. Обозначается знаком Ω. Предел измерения ставим на 2 кОм. …
2. Наконечниками щупов дотрагиваемся до выводов реле, которые соответствуют управляющим контактам.
3. Смотрим на экран и узнаём обмоточное сопротивление.

Видео инструкция: Как проверить предохранитель с помощью мультиметра. Автомобильные — не вынимая из блока.

Как проверить предохранитель — Три способа проверки

by Realist

Статьи по электронике

Электрический плавкий предохранитель — это радиокомпонент, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании сверх допустимой силы тока.

Каждый плавкий предохранитель имеет внутри себя проводок определенного диаметра. Через этот проводок течет электрический ток по всей цепи. Если каким-то образом в цепи возникает большая сила тока, то этот проводок просто-напросто сгорает. Чем тоньше провод, тем на меньшую силу тока рассчитан предохранитель.

Содержание статьи

• 1 Как проверить предохранитель мультиметром
• 2 Как проверить предохранитель с помощью батарейки и лампочки
• 3 Как проверить предохранитель с помощью батарейки и языка
• 4 Заключение

Как проверить предохранитель мультиметром

Итак, вот наш пациент. Первым делом, мы можем уже визуально увидеть, что тонкий проводок предохранителя целый. Но в некоторых случаях это все равно ни о чем не говорит, так как проводок может сгореть прямо у самого края предохранителя.

Для точного определения работоспособности предохранителя, мы будем использовать  мультиметр. Ставим его крутилку на  значок прозвонки

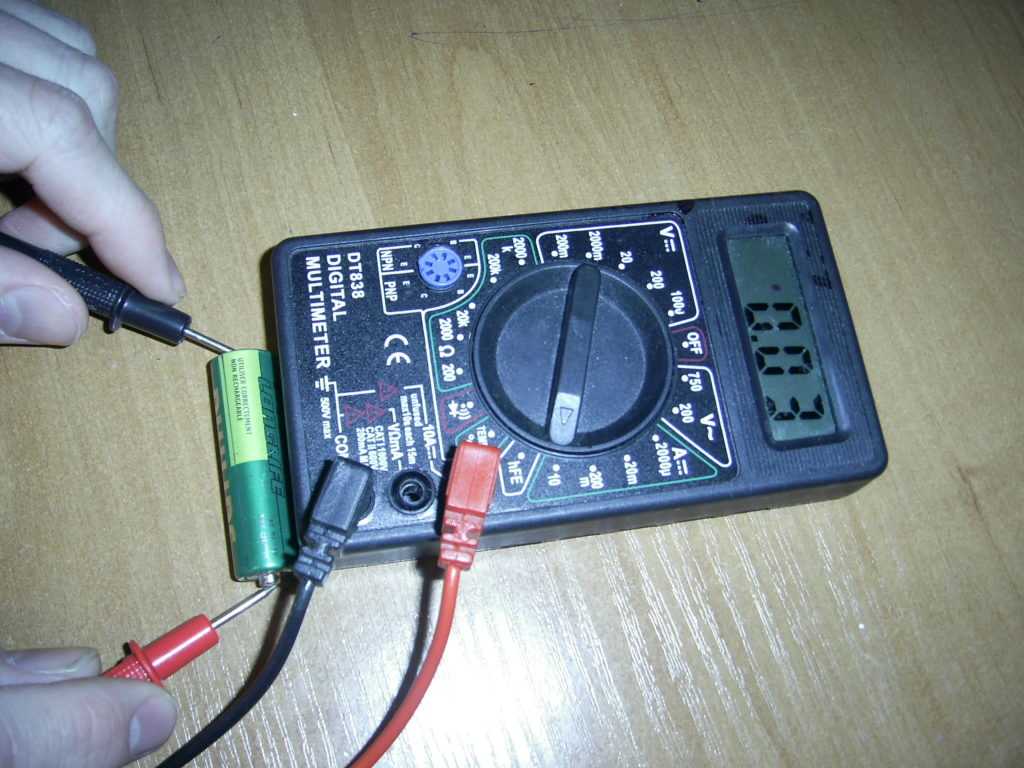

и прикладываем щупы к предохранителю

В результате мультиметр выдает нам сопротивление 0 Ом и звуковой сигнал «пиииииииип».  Это означает, что предохранитель целый.

Сгоревший предохранитель покажет нам на мультиметре единичку

Сопротивление бесконечно большое, никакого звукового сигнала типа «пиииииииииииииип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Приобрести мультиметр навороченный тут.

Как проверить предохранитель с помощью батарейки и лампочки

Если у вас нет мультиметра, то этот способ будет более предпочтительней. Для этого нам понадобится батарейка и маломощная лампочка накаливания. Батарейка и лампочка должны подходить к друг другу. Если у вас батарейка на 1,5 Вольта, то и лампочка тоже должна быть на 1,5 Вольта. Смотрим рисунки:

В первом случае у нас предохранитель в обрыве, следовательно, лампочка не горит. Во втором случае предохранитель оказался целым. В этом случае лампочка уже будет гореть.

Как проверить предохранитель с помощью батарейки и языка

Если у вас нет лампочки, то здесь индикатором целостности предохранителя будет служить ваш язык. Для этого достаточно собрать вот такую схему

Если предохранитель целый, то кончик языка будет пощипывать. Если же сгоревший, то вы ничего не почувствуете.

Заключение

Некоторые умельцы восстанавливают предохранители припаяв новый провод. Но… это чревато конечно же последствиями. Провод может быть и толще, и тоньше, и может выгореть в самый неподходящий момент или наоборот, когда вся аппаратура, защищаемая предохранителем, будет  уже гореть ярким пламенем.

Поэтому, в таких ситуациях проще купить сразу готовый набор предохранителей и не заниматься самодеятельностью.  Я находил на Алиэкспрессе вот такой неплохой набор

Как проверить предохранитель без мультиметра?

Это случилось со всеми нами. Мы пытаемся что-то исправить и застреваем. У нас нет подходящего инструмента для работы. Это может расстраивать, но это не конец света. В этом сообщении блога мы покажем вам, как проверить предохранитель без мультиметра .

Что такое предохранитель?

Предохранитель — предохранительное устройство, которое используется в электрических цепях для защиты от перегрузки по току. Предохранители сделаны из тонкой проволоки, которая расплавится и сломается, когда через нее будет протекать слишком большой ток, что затем остановит подачу электричества в цепь.

Предохранитель является важной частью электрической системы и должен периодически проверяться, чтобы убедиться, что он работает должным образом и защищает ваши электрические цепи [1].

Тип предохранителя, который вам нужен, зависит от типа вашей цепи. Кроме того, размер предохранителя должен соответствовать цепи, которую он защищает.

Зачем проверять предохранитель?

• Одна из причин — определить, не перегорел ли предохранитель и не нуждается ли он в замене . Также важно проверить предохранитель, чтобы убедиться, что он не перегорел, прежде чем пытаться использовать электрическое устройство.
• Другой причиной является определение силы тока предохранителя . Вам необходимо знать силу тока, чтобы вы могли выбрать запасной предохранитель с таким же или большим номиналом силы тока.
• Еще одна причина для проверки предохранителя — , чтобы определить, является ли он плавким или быстродействующим предохранителем . Он играет большую роль, поскольку определяет, какой ток может выдержать предохранитель.
• Наконец, проверка предохранителя может помочь вам диагностировать электрическую проблему . Например, если устройство не работает, вы можете проверить предохранитель и посмотреть, не перегорел ли он. Это поможет вам определить, в чем проблема и как ее исправить.

Как видите, есть несколько причин, по которым вам следует проверить предохранитель. Это важная мера предосторожности, которая также может помочь вам диагностировать проблемы с электричеством. Итак, в следующий раз, когда у вас возникнет проблема с электрическим устройством, обязательно проверьте предохранитель. Возможно, вы сможете решить проблему самостоятельно!

Что такое мультиметр?

Мультиметр — это электронный прибор, который можно использовать для измерения напряжения, силы тока и сопротивления. Его также можно использовать для проверки электронных компонентов, таких как ЭБУ.

Мультиметры бывают разных форм и размеров, но все они состоят из трех основных частей: самого мультиметра, щупов и циферблата.

• Индикатор представляет собой прямоугольную часть мультиметра, которая отображает результаты измерений.
• Зонды представляют собой длинные тонкие детали, которые крепятся к измерителю и используются для контакта с электрическими компонентами.
• Циферблат — это ручка на передней панели мультиметра, которая устанавливает диапазон измерения.

Мультиметры бывают двух типов: аналоговые и цифровые . Аналоговые мультиметры используют стрелку для отображения измерения, в то время как цифровые мультиметры используют ряд цифр.

Некоторые мультиметры также имеют дополнительные функции, такие как измерение емкости и определение частоты.

Мультиметры можно приобрести в большинстве магазинов электроники или в Интернете. Цены разные, но обычно они начинаются от 20 долларов.

Способы проверки предохранителя без мультиметра

Возможно, у вас нет под рукой мультиметра, или вы просто нетерпеливы и хотите знать, не перегорел ли ваш предохранитель. Есть несколько способов проверить предохранитель без мультиметра [2].

Самые популярные из них:

• Замена
• Визуальный осмотр
• Использование тестера предохранителей
• Использование лампочки
• Тестер непрерывности
• Использование некоторых проводов и батареи 9 a1

  Ом4

  0024

Замена

Самый первый способ проверить предохранитель — это заменить его другим предохранителем того же номинала. Если проблема исчезнет, ​​значит, предохранитель перегорел. Обязательно проверьте старый предохранитель на непрерывность после того, как вы заменили его, чтобы убедиться, что он действительно плохой.

Замена — самый простой и быстрый способ проверить предохранитель, но не всегда эффективный и точный . Если проблема не исчезнет после замены предохранителей, вам нужно будет использовать мультиметр для проверки предохранителя.

Кроме того, не всегда есть возможность заменить предохранитель, особенно если предохранитель спрятан внутри устройства.

Визуальный осмотр

Второй способ проверки плавкого предохранителя заключается в его визуальном осмотре . Это можно сделать, осмотрев предохранитель на наличие каких-либо физических повреждений, таких как ожоги, трещины или отсутствующие детали. Вы также можете проверить цвет предохранителя, чтобы увидеть, не перегорел ли он. Перегоревший предохранитель будет иметь почерневший вид.

Вы также можете увидеть, перегорел ли предохранитель, проверив, теплый ли он на ощупь. Перегоревший предохранитель будет теплым, в то время как исправный предохранитель будет холодным на ощупь.

Этот метод не так точен, как использование мультиметра, но его можно использовать как быстрый и простой способ проверить предохранитель. Кроме того, это хороший способ проверить предохранители, до которых трудно добраться с помощью мультиметра.

Использование тестера предохранителей

Третий способ проверки предохранителей — использование тестера предохранителей . Это самый простой способ проверить предохранитель, а также самый точный. Тестер предохранителей скажет вам, перегорел ли предохранитель, не удаляя его из цепи.

Чтобы использовать тестер предохранителя, просто подключите два провода тестера к двум клеммам предохранителя. Если предохранитель перегорел, тестер загорится или издаст звук.

Затем просто замените предохранитель на новый и снова проверьте его. Если тестер не загорается и не издает звуков, то предохранитель исправен.

Однако у использования тестера предохранителей есть один недостаток: он может проверять только предохранители того же размера, что и в тестере. Итак, если вам нужно проверить предохранитель другого размера, вам придется использовать один из других методов.

Использование лампочки

Четвертый способ проверить предохранитель без мультиметра — использовать лампочку. Это довольно простой способ проверить предохранитель. Для этого вам понадобится:

• Лампочка
• Пара кусачек
• Пара плоскогубцев
• Отвертка

Шаги:

0 Отрежьте два дюйма от конца проволоки

0 лампочки с кусачками.

Используйте плоскогубцы, чтобы открутить провод от лампочки.

Снимите отвертку с конца лампочки и выбросьте ее.

Снимите примерно дюйм изоляции с каждого конца провода с помощью инструментов для зачистки проводов.

Подсоедините один конец провода к одной клемме предохранителя, а другой конец провода к другой клемме предохранителя.

Если предохранитель исправен, лампочка загорится.

Если предохранитель неисправен, лампочка не загорится.

Отсоедините провод от клемм и выбросьте его.

Предупреждение: Будьте очень осторожны при работе с электричеством. Не прикасайтесь к проводам руками. Если вы не уверены в том, что делаете, обратитесь к профессионалу.

Тестер обрыва цепи

Пятый вариант проверки предохранителя без мультиметра — использовать тестер обрыва цепи. Этот инструмент специально разработан для проверки непрерывности или соединения двух точек в электрической цепи.

Чтобы использовать его, сначала определите две точки, которые вы хотите проверить. Прикоснитесь щупами тестера непрерывности к этим точкам, а затем посмотрите на дисплей тестера. Если тестер издает звуковой сигнал, а на дисплее отображается числовое значение, это означает, что между двумя точками имеется непрерывность.

Если тестер не издает звуковой сигнал или не показывает значение, это означает отсутствие непрерывности между точками.

Этот метод является наиболее точным способом проверки непрерывности, но и самым дорогим. Так что, если у вас ограниченный бюджет, другие методы все еще могут помочь.

Тестер целостности цепи можно приобрести в магазинах электроники и интернет-магазинах, таких как Amazon.com. Цены начинаются примерно от 15 долларов.

Использование батареи и провода

Шестой способ проверить предохранитель без мультиметра — использовать батарею и немного провода.

Вам нужно будет удалить предохранитель из цепи, а затем прикрепить один конец провода к металлической пластине на предохранителе. Затем подключите другой конец провода к отрицательной клемме аккумулятора. Если между двумя клеммами есть непрерывность, предохранитель исправен. Если непрерывности нет, предохранитель неисправен.

Вы также можете использовать этот метод для проверки короткого замыкания в цепи. Просто прикрепите один конец провода к отрицательной клемме аккумулятора и прикоснитесь другим концом провода к каждой точке цепи, которую вы хотите проверить. Если есть непрерывность между любыми двумя точками в цепи, есть короткое замыкание.

Насколько прочен припой?

Ознакомьтесь с этими руководствами, чтобы узнать больше о мультиметрах:

• Как проверить 3-проводной датчик коленвала с помощью мультиметра?
• Как проверить коробку CDI с помощью мультиметра?
• Как использовать мультиметр для проверки напряжения проводов под напряжением?

Часто задаваемые вопросы

Можно ли проверить предохранитель с помощью тестера батареи?

Не рекомендуется проверять предохранитель с помощью тестера аккумулятора . Тестер батареи измеряет напряжение батареи и не может точно проверить ток, протекающий через предохранитель. Вместо этого используйте мультиметр для проверки предохранителя.

Как починить перегоревший предохранитель?

Если предохранитель перегорел, его необходимо заменить . Чтобы заменить перегоревший предохранитель, найдите блок предохранителей и снимите крышку. Предохранители будут расположены в ряде слотов. Найдите слот с такой же номинальной силой тока, что и у перегоревшего предохранителя, и замените его новым предохранителем. Обязательно установите на место крышку блока предохранителей и проверьте предохранитель, чтобы убедиться, что он работает правильно.

Законны ли ввинчиваемые предохранители?

Да, ввинчиваемые предохранители разрешены . Однако они не так распространены, как плавкие предохранители, и их может быть труднее найти в магазинах.

В чем разница между предохранителем и автоматическим выключателем?

Предохранитель — это компонент электрической цепи, защищающий от перегрузок и коротких замыканий. Автоматический выключатель представляет собой электрический выключатель, который используется для защиты электрической цепи от перегрузок и коротких замыканий.

Как часто нужно проверять предохранители?

Частота проверки предохранителей не установлена ​​ . Тем не менее, рекомендуется проверять предохранители каждый раз, когда вы вносите какие-либо изменения в электрическую систему. Это поможет убедиться, что предохранитель работает правильно и защищает вашу цепь.

По каким причинам вам может понадобиться проверить предохранитель?

Может быть много причин, по которым вам может понадобиться проверить предохранитель. Возможно, вы устраняете проблему с электричеством в своем доме и хотите исключить предохранитель как причину. Или, может быть, вы владелец автомобиля, и ваш автомобиль внезапно перестал работать. Проверка предохранителя — это быстрый и простой способ исключить, является ли он источником проблемы .

Вам также может понадобиться узнать потребляемый ток цепи, в которой находится предохранитель. Эта информация может оказаться полезной при выборе размера нового предохранителя.

Еще одна распространенная причина проверки предохранителя — просто проверить, правильно ли он работает. Со временем предохранители могут подвергаться коррозии или иным образом повреждаться, что может привести к их более легкому перегоранию. Проверив предохранитель с помощью мультиметра, вы можете получить представление о его состоянии и необходимости его замены.

Наконец, если вы домовладелец или владелец бизнеса, рекомендуется периодически проверять предохранители в рамках планового технического обслуживания. Это может помочь вам избежать любых неожиданных сюрпризов в будущем.

Опасны ли проверки предохранителей без мультиметра?

Да, существуют некоторые опасности, связанные с проверкой предохранителя без мультиметра . Одна из самых больших опасностей заключается в том, что вы можете непреднамеренно создать опасность поражения электрическим током, если прикоснетесь к неправильным проводам при включенном питании. Кроме того, если вы не будете осторожны, вы также можете повредить предохранитель или даже вызвать пожар. Вот почему всегда лучше проконсультироваться с электриком, прежде чем приступать к ремонту или техническому обслуживанию вашей электрической системы.

Еще одна опасность, которую следует учитывать, заключается в том, что проверка предохранителя без мультиметра может быть сложной и трудоемкой. Если у вас нет опыта работы с электрическими системами, легко совершить ошибку, которая может привести к серьезным повреждениям. Вот почему важно убедиться, что вы понимаете, что делаете.

Что делать, если перегорел предохранитель?

Если предохранитель перегорел, в первую очередь следует проверить автоматический выключатель . Если автоматический выключатель сработал, переустановите его и проверьте, не перегорел ли снова предохранитель. Если предохранитель снова перегорает, возможно, произошло короткое замыкание в проводке или проблема с прибором в цепи. Если у вас есть мультиметр, вы можете проверить целостность предохранителей, чтобы увидеть, не перегорели ли они.

Когда вы подтвердите, что предохранитель перегорел, вам нужно будет заменить его новым . Убедитесь, что вы используете правильный размер и тип предохранителя для вашей электрической панели. Вы можете найти эту информацию на внутренней стороне дверцы вашего электрощита или в руководстве пользователя. Получив новый предохранитель, вставьте его в розетку и включите автоматический выключатель.

Как предотвратить перегорание предохранителей в будущем?

Есть несколько способов предотвратить перегорание предохранителей в будущем:

• Убедитесь, что вы используете предохранитель подходящего размера для вашего приложения . Если вы постоянно перегораете предохранители, вполне вероятно, что вы используете предохранитель, который слишком мал для тока, потребляемого вашей системой.
• Проверить надежность соединений . Каждый раз, когда соединение ослаблено, существует вероятность увеличения сопротивления, что может привести к нагреву и, в конечном итоге, к перегоранию предохранителя.
• Уменьшите нагрузку на вашу систему . Если у вас есть какие-либо устройства или устройства, которые не являются абсолютно необходимыми, отключите их от сети, чтобы снизить общую нагрузку на вашу систему.
• Приобретите автоматические выключатели . Автоматические выключатели автоматически отключат питание цепи, если обнаружат, что через нее протекает слишком большой ток. Это может помочь защитить вашу систему от разрушительных скачков напряжения и предотвратить ненужное перегорание предохранителей.

Как определить, перегорел предохранитель или нет?

Наиболее распространенный способ определить, перегорел ли предохранитель, — посмотреть на него . Если металлическая проволока внутри стеклянной трубки сломана, предохранитель перегорел. Также обратите внимание на темные пятна на проводке, так как это может быть признаком перегоревшего предохранителя.

Еще один способ проверить, не перегорел ли предохранитель, — использовать мультиметр . С мультиметром, настроенным на омы, коснитесь выводов на каждом конце предохранителя. Если показания мультиметра показывают обрыв цепи, то предохранитель перегорел и его необходимо заменить.

Как проще всего проверить предохранитель?

Проще всего проверить предохранитель с помощью цифрового мультиметра . Вы можете проверить непрерывность с помощью мультиметра, настроенного на установку в омах. Просто прикоснитесь проводами мультиметра к двум металлическим штырям на обоих концах предохранителя. Если есть непрерывность, предохранитель исправен. Если непрерывности нет, то предохранитель перегорел и его необходимо заменить.

Другой способ проверки предохранителя — визуальный осмотр . Просто извлеките предохранитель из держателя и осмотрите его на наличие признаков физического повреждения, например ожогов или расплавленного пластика. При наличии физических повреждений предохранитель, скорее всего, перегорел и его необходимо заменить.

Как без мультиметра определить, перегорел ли керамический предохранитель?

Наиболее распространенным признаком перегоревшего предохранителя является неисправность цепи . Если у вас есть мультиметр, вы можете проверить целостность предохранителя, чтобы увидеть, не перегорел ли он. Если у вас нет мультиметра, есть несколько других способов определить, перегорел ли керамический предохранитель.

Один из способов определить, перегорел ли керамический предохранитель, — посмотреть на него. Перегоревший предохранитель обычно имеет обугленный или почерневший вид. Еще один способ узнать, перегорел ли керамический предохранитель, — поднести его к источнику света. Перегоревший предохранитель пропускает свет, а неповрежденный предохранитель блокирует свет.

Если вы подозреваете, что перегорел керамический предохранитель, лучше заменить его новым.

В чем разница между керамическим и стеклянным предохранителем?

Керамические предохранители гораздо более распространены, чем стеклянные, и их можно найти в большинстве домов . Эти типы предохранителей изготавливаются с керамическим центром, который затем обернут металлом. Керамический материал очень термостойкий, что делает его идеальным для использования в электрических цепях. Стеклянные предохранители, напротив, состоят из стеклянной трубки, заполненной металлической проволокой или полосой.

Одним из основных различий между этими двумя типами предохранителей является их устойчивость к температуре. Керамические предохранители могут выдерживать более высокие температуры, чем стеклянные. Это связано с тем, что керамика лучше проводит тепло, чем стекло. Стеклянные предохранители обычно разрушаются раньше, чем керамические, что делает их менее подходящими для использования в условиях высоких температур.

Как проверить предохранитель, не снимая его?

Если у вас есть контрольная лампа, вы можете проверить предохранитель, не снимая его . Просто прикоснитесь концом контрольной лампы к каждой из клемм предохранителя. Если лампочка загорается, то предохранитель исправен. Если нет, то его необходимо заменить.

Еще один способ проверить предохранитель, не снимая его, — использовать вольтметр. Прикоснитесь одним щупом вольтметра к каждой клемме предохранителя. Если есть непрерывность, то предохранитель исправен. Если нет, то его необходимо заменить.

Можно ли заменить керамический предохранитель на стеклянный?

Керамический предохранитель можно заменить стеклянным предохранителем с таким же номиналом силы тока . Однако не следует заменять стеклянный предохранитель на керамический. Стеклянные предохранители предназначены для прерывания тока в случае перегрузки или короткого замыкания, тогда как керамические предохранители предназначены для защиты от опасности возгорания. Поэтому важно выбрать правильный тип предохранителя для ваших нужд.

Однако имейте в виду, что стеклянные предохранители менее устойчивы к более высоким температурам, чем керамические. Поэтому, если вам нужен предохранитель для устройства, которое может работать при более высоких температурах, вам следует использовать керамический предохранитель.

Полезное видео: Как проверить предохранитель без мультиметра!! #fuse, #electricalproblem, #noelectricity

Заключительные мысли

Проверка предохранителя без мультиметра может быть сложной, но возможной. Если вы будете осторожны и не торопитесь, вы сможете без проблем проверить предохранитель. Просто убедитесь, что вы осознаете связанные с этим риски и примите меры предосторожности, чтобы избежать травм.

Надеюсь, эта статья была вам полезна. Если у вас есть какие-либо вопросы или комментарии, пожалуйста, дайте мне знать в разделе комментариев ниже. Спасибо за чтение!

Каталожные номера:

1. https://handtoolsforfun.com/how-to-test-a-fuse-without-a-multimeter/
2. https://driveandcruise.com/how-to-test-a -fuse/

Odroid XU4 не загружается: как исправить?

Как проверить ввинчиваемые предохранители

От

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 30.01.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

ловро77 / Getty Images

В этой статье

• Как работают плавкие предохранители

• Типы

• Инструменты и расходные материалы

• Инструкции

В старых электрощитах цепи защищены предохранителями, а не автоматическими выключателями. Цепи большего размера на 240 вольт будут защищены предохранителями цилиндрической формы, в то время как в стандартных бытовых цепях на 120 вольт используются ввинчиваемые предохранители, которые вставляются в гнезда с резьбой.

Они известны как 9Плавкие предохранители 0397 или Предохранители Edison base . Внешняя часть с резьбой является одной точкой контакта предохранителя, а нижняя часть предохранителя — другой.

Как работают плавкие предохранители

Плавкие предохранители имеют внутри ленту из металлического сплава, по которой проходит ток в цепи. В случае короткого замыкания или перегрузки, из-за которой протекает слишком большой ток, лента расплавится («взорвется») и разомкнет цепь. Когда это происходит, ток не может течь, и цепь отключается от источника питания. Это защищает от коротких замыканий и перегрузок, которые могут повредить электропроводку и привести к пожару в доме.

Когда плавкий предохранитель перегорает из-за перегрузки цепи или короткого замыкания, это часто становится совершенно очевидным, потому что металлический плавкий элемент плавкого предохранителя внутри смотровой панели явно проплавится, или стеклянная панель запотеет или обожжется. Но если сомневаетесь, то можно проверить предохранитель мультиметром.

Типы вставных предохранителей

Предохранители с винтовыми вставками бывают нескольких типов, и, хотя все они испытываются одинаково, важно знать разницу между типами, поскольку вам нужно будет установить соответствующие предохранители на замену.

• Стандартные предохранители имеют ввинчиваемые основания, которые ввинчиваются в патроны точно так же, как лампочка. Обычно они доступны в размерах на 15, 20, 25 и иногда 30 ампер. Это старый тип предохранителя, и он несколько опасен, так как любая из розеток схемы может принимать предохранитель любого размера. Это упрощает установку предохранителя, превышающего номинал цепи, что создает заметную опасность перегрузки проводов. Если у вас есть панель предохранителей, оснащенная стандартными предохранителями, вам необходимо позаботиться о том, чтобы использовать правильный размер при замене перегоревшего предохранителя.
• Предохранители с защитой от несанкционированного доступа имеют пластиковое резьбовое основание меньшего размера, которое вставляется в гнездо предохранителя через переходник предохранителя. Эти адаптеры постоянно вставляются в гнездо на панели предохранителей, и их размер позволяет использовать только один размер предохранителя. Это исключает возможность ошибки при замене предохранителя, так как на 15-амперный цоколь можно установить только 15-амперный предохранитель, на 20-амперный цоколь — только 20-амперный предохранитель и т. д.
• Задержка времени предохранители доступны как в виде стандартных предохранителей, так и в виде предохранителей с защитой от несанкционированного доступа. В них используется специальная конструкция, которая позволяет возникать кратковременным скачкам напряжения без перегорания предохранителя. Обычно они используются для цепей, обеспечивающих питание электроприводных устройств, таких как холодильники, стиральные или посудомоечные машины, которые создают скачки напряжения во время запуска, что может привести к перегоранию стандартных предохранителей.

Инструменты и расходные материалы, которые вам понадобятся

• Мультиметр
• Защита для глаз
• Сменный предохранитель

Предупреждение

Всегда проверяйте, чтобы пол вокруг панели предохранителей был абсолютно сухим, прежде чем открывать панель или выполнять какие-либо работы. Любая влага на полу увеличивает вероятность поражения электрическим током.

Инструкции

1. Идентификация плавкого предохранителя

   Откройте дверцу на панели предохранителей и найдите предохранитель, который хотите проверить. Если панель правильно пронумерована, цепь, которая потеряла питание, может быть идентифицирована по метке цепи. Вы можете заметить, что смотровое стекло на предохранителе запотело или обгорело.

2. Удалите плавкий предохранитель

   Наденьте защитные очки для защиты от возможности летящих искр, которые иногда возникают при коротком замыкании или других проблемах в панели.

   Осторожно возьмите предохранитель за внешний керамический ободок и поверните против часовой стрелки, чтобы вынуть его из гнезда предохранителя. Будьте осторожны, чтобы не прикасаться к каким-либо металлическим частям на панели предохранителей при извлечении предохранителя. Безопасная практика для профессиональных электриков часто предполагает использование только одной руки при откручивании предохранителя, поскольку это снижает вероятность смертельного поражения электрическим током.

3. Подготовьте мультиметр

   Подсоедините черный провод мультиметра к ОБЩЕМУ разъему. Подсоедините красный провод к разъему Ω (OHMS). Переместите циферблат на лицевой стороне измерителя в самый нижний диапазон шкалы Ом. В большинстве мультиметров это действие включает мультиметр, но если есть отдельный переключатель ON, поверните мультиметр в положение ON.

   Проверьте работу мультиметра, соединив металлические наконечники тестовых проводов. Стрелка глюкометра должна двигаться, показывая, что сопротивление незначительное или отсутствует. Сила просто течет от одного вывода через другой, без перерыва. Когда вы разделяете провода, стрелка должна вернуться к 100% показателю сопротивления, что указывает на отсутствие тока.

4. Проверка предохранителя

   Поместите предохранитель на непроводящую поверхность, например на ламинат или деревянную столешницу. Прикоснитесь кончиком одного провода мультиметра к металлической нити на основании предохранителя, затем прикоснитесь кончиком другого провода к металлическому наконечнику на конце предохранителя.

   Если стрелка измерителя двигается, показывая незначительное сопротивление или отсутствие сопротивления, это означает, что через предохранитель проходит ток, что он работает правильно и не перегорел. Но если мультиметр показывает бесконечное (100%) значение сопротивления, это означает, что ток не течет и предохранитель перегорел.

5. Установите новый предохранитель

   Если предохранитель перегорел, установите новый, точно такого же типа и с тем же номиналом силы тока, что и перегоревший предохранитель. Ни при каких обстоятельствах не устанавливайте предохранитель с большим номиналом, так как это может привести к тому, что по проводам цепи будет протекать больший ток, чем они могут безопасно выдержать.

   Если у вас есть панель предохранителей старого образца со стандартными штекерными предохранителями и вы хотите добавить предохранители с защитой от несанкционированного доступа, просто добавьте адаптеры штекерных предохранителей. Эти адаптеры бывают на 15, 20 и 30 ампер.

   Они позволяют вкручивать более новые и безопасные предохранители S-типа с защитой от несанкционированного доступа в стандартные гнезда предохранителей. Просто ввинтите новый предохранитель S-типа в основание, а затем вкрутите всю сборку в гнездо на панели предохранителей. В будущем, если предохранитель с защитой от несанкционированного доступа перегорит, адаптер останется на месте, поскольку вы вывинчиваете предохранитель S-типа и вкручиваете новый.

6. Рассмотрим модернизацию

   Электрическая сеть, защищенная предохранителями, а не автоматическими выключателями, по определению является старой услугой, поскольку автоматические выключатели стали нормой в конце 1960-х и 1970-х годах. Большинство панелей предохранителей имеют мощность всего 30 или 60 ампер, и этого крайне недостаточно для современных потребностей в электроэнергии. Следовательно, это так. хорошей идеей будет подумать об обновлении вашей электрической панели обслуживания до более современной более крупной службы с автоматическими выключателями. Хотя по своей сути нет ничего опасного в правильно функционирующей панели предохранителей, модернизация электроснабжения может упростить (и удешевить) получение страховки домовладельца, и это будет решающим преимуществом, когда вы попытаетесь продать свой дом.

Рассмотрим модернизацию электроснабжения

Электроснабжение, защищенное предохранителями, а не автоматическими выключателями, по определению является старым, поскольку автоматические выключатели стали нормой в конце 1960-х и 1970-х годах. Большинство панелей предохранителей имеют мощность всего 30 или 60 ампер, и этого крайне недостаточно для современных потребностей в электроэнергии. Следовательно, это так. хорошей идеей будет подумать об обновлении вашей электрической панели обслуживания до более современной более крупной службы с автоматическими выключателями. Хотя по своей сути нет ничего опасного в правильно функционирующей панели предохранителей, модернизация электроснабжения может упростить (и удешевить) получение страховки домовладельца, и это будет решающим преимуществом, когда вы попытаетесь продать свой дом.
