Как проверить тиристор мультиметром не выпаивая

Тиристорами принято называть группу полупроводниковых приборов триодов , способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями. Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как проверить симистор
• Как проверить динистор, симистор или тиристор мультиметром
• Проверка тиристоров всех видов мультиметром
• Как проверить тиристор мультиметром
• Как проверить симистор. Схема, описание. Как проверять тиристоры — пошаговая инструкция
• Как проверить тиристор и симистор ку202н мультиметром. Проверка тиристоров схема

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как Проверить Симистор Тестером и Мультиметром

Как проверить симистор

У каждого уважающего себя мастера, да и просто увлекающегося электроникой человека в хозяйстве есть мультиметр, который позволяет довольно часто экономить на покупке новых деталей. Симистор, так же его называют триак — это особая вариация симметричного тиристора. Одним из основных отличий — возможность проводить ток в обоих направлениях, что позволяет использовать эксплуатировать радиоэлемент в системах, где присутствует переменное напряжение.

В работе с электроприборами и схемами просто невозможно обойтись без таких электрических деталей.

По функциям работы и конструкции он ни чем не отличается от других тиристеров. Симисторы хорошо себя зарекомендовали как регуляторы для систем освещения, так же для приборов которые используются в бытовых условиях Еще его используют в огромном количестве отраслей производства. Концепция этих компонентов чем-то напоминает работу транзистеров, но данные детали не будут взаимозаменяемы. Когда подается ток достаточно простой батарейки АА — лампочка будет сиять. Из этого следует, что сама цепь не подвержена повреждениям.

Затем следует отделить батарейку, но при этом не отключить подачу тока. Если лампочка не гаснет, а продолжает гореть, то p-n переход не поврежден и работает исправно.

Но бывает и такое, что в самый нужный момент под рукой не окажется нужной лампочки или батарейки. Остается проверить его мультиметром. Ситуация заключается в следующем — мультиметр не вырабатывает достаточное количество тока для того, что бы сработал тиристор.

Исходя из этого, провести проверку данного элемента не выйдет. Но сама проверка показала, что остальные детали у нас в рабочем состоянии. Если же поменять полярность — проверка закончится провалом. В данной ситуации мы уверены,что отсутствует обратный пробой. Так же при помощи аппарата, можно легко проверить чувствительность тиристора.

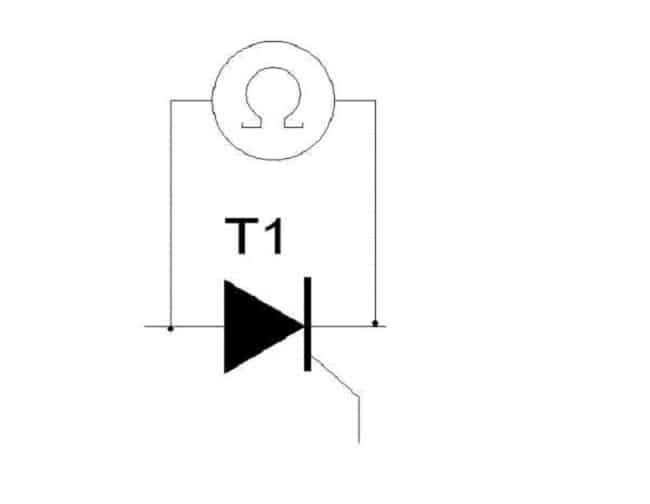

Для этого нужно поставить переключатель в режим омметра. Все измерения проходят так же, как описывалось выше. Тиристоры которые более чувствительны выдерживают открытое состояние при отключении управляющего тока, все данные мы фиксируем на мультиметре.

Затем повышаем предел до 10х. В этой ситуации ток на щупах будет уменьшен. Если управляющий ток при закрытии, отказывает, нужно постепенно увеличить предел измерения, до тех пор, пока не сработает тиристор. Если проверка проходит элементов из одной партии или со схожими техническими характеристиками, нужно выбирать те элементы, которые более чувствительны. Такие тиристоры более функциональны и имеют больше возможностей, из этого следует что область применения в разы увеличивается.

Когда вы освоите проверку тиристора, то решение проверки симистора придет само. Главное вникнуть в суть проверки, и четко следовать инструкциям.

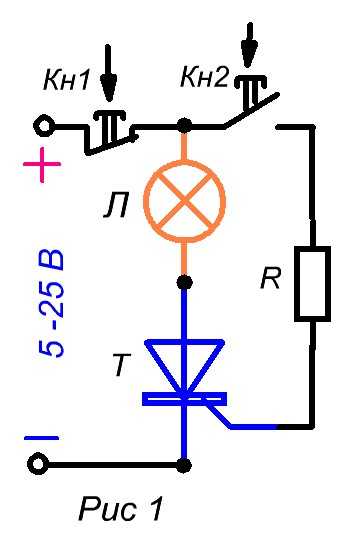

Делаем все тоже, о чем говорилось выше. Можем применять лампу накаливания, включив мультиметр в режиме омметра. Если симистор исправен и функционирует, то результаты проверки должны быть схожими между собой. Необходимо проверить открытие и удержание p-n перехода в обоих направлениях по всей шкале пределов измерения мультиметра. Если проверяемая деталь располагается на монтажной плате, то нет явной необходимости выпаивать ее, для того, чтобы провести проверку.

Нужно всего лишь освободить управляющий вывод. Одно из главных правил! Перед проверкой обязательно обесточьте проверяемый прибор, так как результат проверки, может оказаться неверным. Как мы видим, проблем в проверке у любого мастера быть не должно. Относительно проверки, можно добавить, то что проверять лучше всего симистор с обеих сторон, так как он работает как с одной, так и с другой стороны. Нужно все лишь изменить полярность на противоположную сторону. Если деталь исправна, то соответственно она будет работать с двух противоположных сторон.

Главная Инструмент электрика Как проверить симистор мультиметром. Содержание 1 Как прозвонить тиристор мультиметром? Оценка статьи:.

Как проверить динистор, симистор или тиристор мультиметром

Перед тем как проверить тиристор или симистор мультиметром необходимо немного знать о работе этих элементов, чтобы правильно представлять сам процесс проверки. Если диод имеет только один p-n переход и два вывода, то тиристор имеет три p-n перехода и три вывода. Принцип работы тиристора схож с работой электромеханического реле. При подаче напряжения на катушку, контакты реле замыкаются и пропускают токи большой величины.

Как проверять тиристоры — пошаговая инструкция Метод с использованием мультиметра, омметра или тестера. . Подобным образом можно проверять симисторы, не выпаивая их: достаточно отсоединить затвор. Далее.

Проверка тиристоров всех видов мультиметром

Тиристоры используются во многих электронных устройствах, начиная от бытовых приборов и заканчивая мощными силовыми установками. Ввиду особенностей этих полупроводниковых элементов проверить их на исправность с помощью только одного мультиметра затруднительно. В крайнем случае, можно определить пробой перехода. Для полноценного тестирования потребуется собрать несложную схему, ее описание будет приведено в статье. Перед тестированием любого радиокомпонента будь то тиристор, транзистор или диод, нам необходимо ознакомиться с его спецификацией. Для этого находим маркировку на корпусе полупроводникового элемента. Найдя маркировку, начинаем поиск спецификации достаточно сделать соответствующий запрос в поисковике или в тематических форумах. Даташит на электронный компонент содержит много полезной информации, начиная от технических характеристик и заканчивая расположением выводов и списком аналогов что особенно полезно при поиске замены. Определившись с типом и цоколевкой, приступаем к первому этапу проверки, для этого нам понадобится только мультиметр. В большинстве случаев проверить элемент на пробой, можно не выпаивая его из платы, поэтому на данном этапе паяльник не нужен.

Как проверить тиристор мультиметром

Как проверить тиристор, если вы полный чайник? Итак, обо всем по порядку. Принцип работы тиристора основан на принципе работы электромагнитного реле. Реле — это электромеханическое изделие, а тиристор — чисто электрическое.

Электроника сегодня является неотъемлемой частью любого мобильного гаджета, бытового прибора или транспортного средства. Проверка диода позволяет понять является ли этот проводник рабочим или подлежит замене.

Как проверить симистор. Схема, описание. Как проверять тиристоры — пошаговая инструкция

Как правило, проверка тиристора заключается в измерении сопротивления между его анодом и катодом. У исправного тиристора оно всегда бесконечно большое. Между же управляющим выводом и одним из контактов у тиристоpa — катод малое сопротивление от 25 до Ом в зависимости от вида полупроводника — параметр который сопоставляется с рабочим полупроводником. Если симистор или тиристор внешне кажется работоспособным, но все, же есть подозрение в его неисправности, то его необходимо проверить. Но как проверить симистор и тиристор на работоспособность?

Как проверить тиристор и симистор ку202н мультиметром. Проверка тиристоров схема

Солнечный город — Обустройство, ремонт, полезные советы для дома и квартир. Принцип работы тиристора основан на принципе работы электромагнитного реле. Реле — это электромеханическое изделие, а тиристор — чисто электрическое. Давайте же рассмотрим принцип работы тиристора, а иначе как мы его тогда сможем проверить? Думаю, все катались на лифте ;-. В этом примере и основан принцип работы тиристора. Управляя маленьким напряжением кнопочки мы управляем большим напряжением… разве это не чудо? Да еще и в тиристоре нет никаких клацающих контактов, как в реле.

Как проверить исправность симистора мультиметром. 2 Почему тиристор не остался в открытом состоянии? Если проверяемая деталь располагается на монтажной плате, то нет явной необходимости выпаивать ее, для того.

Широкое применение в электронике и радиотехнике получило электронное регулирование параметров питания в различных цепях переменного тока при помощи симистора. Бывают случаи, когда он выходит из строя и возникает необходимость правильной проверки на предмет исправности. Для того чтобы это сделать, необходимо знать его принцип работы, предназначение и способы проверки мультиметром и другими приборами. Симистор или триак является одним из подвидов тиристоров, которые состоят из большего количества переходов и используются в схемах устройств с электронным регулированием.

Тиристоры как отдельный вид полупроводников, относится к категории диодов. Но в отличие от них, у тиристора есть третий вывод, предназначенный для выполнения задач управляющего электрода. В фактическом понимании — диод с тремя выводами. Такие полупроводниковые устройства широко применяются и в бытовых приборах, и в регуляторах мощности всевозможных источников света. Учитывая масштабы использования тиристора, многие домашние мастера сталкиваются с проблемой выхода устройства из строя, но, как и чем его протестировать не знают.

Динистор — это важный радиоэлемент в электрических цепях.

При помощи домашнего тестера мультиметра можно проверять самые разные радиоэлементы. Для домашнего мастера, увлекающегося электроникой — это настоящая находка. Например, проверка тиристора мультиметром может избавить вас от необходимости поиска новой детали во время ремонта электрооборудования. Это полупроводниковый прибор, выполненный по классической монокристальной технологии. На кристалле имеется три или более p-n перехода, с диаметрально противоположными устойчивыми состояниями. Основное применение тиристоров — электронный ключ. Можно эффективно использовать эти радиоэлементы вместо механических реле.

У каждого уважающего себя мастера, да и просто увлекающегося электроникой человека в хозяйстве есть мультиметр, который позволяет довольно часто экономить на покупке новых деталей. Симистор, так же его называют триак — это особая вариация симметричного тиристора. Одним из основных отличий — возможность проводить ток в обоих направлениях, что позволяет использовать эксплуатировать радиоэлемент в системах, где присутствует переменное напряжение.

В работе с электроприборами и схемами просто невозможно обойтись без таких электрических деталей.

Как проверить тиристор не выпаивая из схемы?

Как проверить тиристор не выпаивая из схемы?

Чтобы проверить тиристор на работоспособность не выпаивая его, можно пользоваться специальными приборами:

1. Мультиметром. На концах щупов прибора имеется напряжение, которое можно подать на электрод. …
2. Тестером. Для проверки понадобится не только тестер, но и источник питания от 6 до 10 Вольт, а также провода.

Как правильно проверить резистор?

Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв.

Как проверить тиристор ку112а?

Уважаемые радиолюбители на ваш суд предлагаю еще один вариант схемы для проверки исправности тиристора Если при включении питания горит светодиод, то нажимаем кнопу, а затем отпускаем. Если светодиод гаснет, то тиристор выключился. Если же тиристор не выключился, то он неисправен.

Как проверить варистор?

Есть три способа проверить варистор быстро и просто:

1. Визуальный осмотр.
2. Прозвонить. Это можно сделать муьтиметром или любым другим прибором, где есть функция прозвонки цепи.
3. Измерением сопротивления. Это можно сделать омметром с большим пределом измерений, мультиметром или мегомметром.

Для чего нужны тиристоры?

Основное применение тринисторов (тиристоров с тремя электрическими выводами — анодом, катодом и управляющим электродом) — управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. … Тиристор можно рассматривать как электронный выключатель (ключ).

Как определить выводы симистора?

Чтобы проверить, открывается симистор или нет, можно кратковременно замкнуть его управляющий электрод с одним из выводов мультиметра, так вы подадите на него управляющее напряжение (ток).

Как проверить транзистор?

Если транзистор окажется структуры P-N-P, то к базе транзистора следует подключить минусовой (черный) щуп прибора. Попутно с этим следует «прозвонить» участок коллектор – эмиттер. У исправного транзистора его сопротивление практически бесконечно, что символизирует единица в старшем разряде индикатора.

Как проверить Динистор тестером?

Подключите вольтметр постоянного тока к Х2 и Х3. Медленно увеличивайте напряжение. При достижении напряжение на исправном динисторе около 30 (по datasheet от 28В до 36В), на R1 резко поднимется напряжение примерно до 10-15 вольт. Это связано с тем, что динистор проявляет отрицательное сопротивление в момент пробоя.

Как проверить диод не Выпаивая?

Ставят переключатель мультиметра в положении измерения сопротивлений 1 Ком, и далее красный щуп прикладывают к аноду элемента, а чёрный к катоду. Экран прибора должен отобразить значение сопротивления прямого перехода для исправного диода от десятков до сотен Ом, что зависит от типа полупроводника.

Как проверить диод на плате?

Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности. Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения.

Как определить в какую сторону пропускает диод?

Поверните ручку на мультиметре в положение для проверки диода. Приставьте положительный щуп мультиметра к одному концу диода, а отрицательный — к другому. Если светодиод загорится, значит, положительный щуп касается положительного конца (анода), а отрицательный щуп — отрицательного (катода).

Как проверить защитный диод?

Защитный диод, а также выпрямительный (включая силовой)или шоттки можно проверить при помощи мультиметра (или воспользоваться омметром), для этого переводим прибор в режим прозвонки так, как это показано на фотографии. Щупы измерительного прибора присоединяем к выводам радиоэлемента.

Как Звонится диод?

Проверяем первый диод. Один щуп мультиметра ставим на один конец диода, другой щуп на другой конец диода. Как мы видим, мультиметр показал напряжение в 436 милливольт. Значит, конец диода, который касается красный щуп – это анод, а другой конец – катод.

Как работает двунаправленный диод?

Принцип работы защитного диода основан на применении обратимого пробоя. Если к TVS приложить напряжение амплитудой больше определенного уровня VBR (напряжение пробоя), начнется пробой с лавинообразным увеличением носителей.

Как проверить работоспособность светодиодной лампы?

Как проверить тестером лед лампу?

1. Подключите черный провод к клемме COM на мультиметре.
2. Подсоедините красный провод к клемме Ω, если ваша модель не отличается по нулю и фазе.
3. Поверните циферблат к символу диода на мультиметре. …
4. Включите мультиметр. …
5. Выберите обычный красный светодиод.

Полное руководство по тиристорам

Прочтите наше руководство по тиристорам, в котором объясняется, что они делают, их применение, принцип работы и различные типы.

Обновлено в апреле 2022 г.

Что такое тиристор?

Что такое тиристор? Это мощные двухпозиционные выключатели для целого ряда оборудования переменного тока (AC) и постоянного тока (DC), в основном в промышленности. Выпрямители — это электронные компоненты, которые преобразуют переменный ток в постоянный, когда через них проходит заряд.

Эти мощные устройства являются полупроводниковыми переключателями, т.е. состоят из полупроводниковых компонентов, таких как транзисторы и диоды. Полупроводниковые устройства имеют электрическую проводимость, которая находится на полпути между полным проводником, таким как медь, и изолятором, таким как стекло.

Название «тиристор» происходит от комбинации слов «транзистор» и «тиратрон» (более ранняя газонаполненная трубка с аналогичной функцией). Первоначально разработанные в 1950-х годах, эти устройства также часто называют управляемые кремнием выпрямители (SCR), потому что они сделаны из четырех слоев кремния, который является широко используемым полупроводниковым материалом.

Первоначально SCR был торговой маркой, используемой General Electric для одного типа тиристора. Эти два термина теперь обычно используются как синонимы.

Просмотреть все тиристоры

Что делает тиристор?

Тиристоры являются бистабильными переключателями, что означает, что они могут иметь только два возможных состояния — включено или выключено (0 или 1). Они остаются стабильными, даже когда устройство выключено. Текущие модели активируются, т. е. переходят из выключенного состояния во включенное, как только ток достигает контрольных ворот (точки входа). Они будут продолжать пропускать через себя ток до тех пор, пока он не упадет до нуля или пока ток не прекратится или не изменит направление.

Последнее известно как обратное смещение или обратное напряжение. Более ранние модели полагались на реверсирование тока для перехода из включенного состояния в выключенное состояние, но более новые модели можно деактивировать через управляющий вентиль. Иногда их называют тиристорами с затвором (GTO).

Управляемые выпрямители представляют собой устройства с высоким коэффициентом усиления, что означает, что ток, присутствующий на управляющем затворе, может контролировать гораздо более высокий уровень тока между анодом и катодом. В результате они классифицируются как оборудование, эксплуатируемое в настоящее время.

Применение тиристоров

Несмотря на то, что тиристоры являются физически небольшими устройствами, они могут управлять высокими напряжениями и уровнями тока и поэтому используются в высоковольтных линиях электропередач постоянного тока.

Другое применение включает:

• Силовые выключатели на фабриках и аналогичных промышленных предприятиях
• Выключатели зажигания автомобиля
• Управление скоростью электродвигателей
• Регуляторы уровня жидкости
• Системы контроля давления
• УЗИП

Эти устройства также широко используются в различных электрических схемах. Области применения включают:

• Схемы инверторов
• Цепи генератора
• Цепи прерывателя
• Силовые коммутационные цепи
• Цепи замены реле
• Цепи датчиков уровня
• Логические схемы
• Цепи фазового управления
• Цепи управления скоростью
• Цепи таймера

Как работает тиристор?

Теперь главный вопрос — как работают тиристоры? Обычно у них есть три отведения или электрода (точки, через которые электричество входит или выходит). Они называются анодом, катодом и затвором (или управляющим затвором). Первый — это положительный вывод, а второй — отрицательный, в то время как затвор управляет основным током между анодом и катодом, запуская его с помощью внешнего импульса. Некоторые модели оснащены двумя или четырьмя электродами.

Внутри типичного SCR имеется два чередующихся слоя полупроводника N-типа (отрицательного) и полупроводника P-типа (положительного). Всего получается четыре слоя с тремя соединениями между ними. Четырехслойный кремний в каждом из них электрически обработан для увеличения количества электронов, несущих отрицательный или положительный заряд. Они также известны как полупроводники NPN и PNP из-за расположения положительных и отрицательных электронов в каждом из них.

Если ток не течет в устройство через затвор, оно будет оставаться в выключенном состоянии с перевернутым центральным соединением (из трех), противоположным аноду и катоду, поэтому ток не может проходить через устройство независимо от направления . Это называется режимом прямой блокировки или режимом отрицательной блокировки, в зависимости от направления.

Чтобы ток протекал в соответствии с требованиями, анод должен быть положительным, а катод — отрицательным. Как только ток затвора запускается, положительный и отрицательный заряды текут в четыре слоя кремния, активируя каждый по очереди, когда он перемещается из одного слоя 9.0013 полупроводник к следующему через устройство. После активации всех четырех слоев ток может свободно течь через устройство. Теперь тиристор работает в прямом направлении; он зафиксировался (перешел во включенное состояние) и будет оставаться заблокированным до тех пор, пока не будет отключен ток вне устройства — обычно ток во всей цепи. Ток затвора не требуется для поддержания тока между анодом и катодом.

Цепь SCR с переменным током

Тиристоры имеют немного отличающуюся схему, в зависимости от того, предназначены ли они для использования с переменным или постоянным током.

На схеме показана схема SCR для использования с переменным током.

На этой схеме показана типичная схема цепи для постоянного тока.

Тиристор и транзистор

Транзистор — это стандартный электрический компонент, используемый для включения или выключения электрических сигналов и их усиления. Их изобретение в начале 20 века позволило развить радио и междугороднюю телефонию. Однако, несмотря на свою универсальность, они плохо работают с токами высокого напряжения и лучше всего подходят для токов малой мощности в миллиамперах. Для сравнения, миллиампер — это одна тысячная часть ампера. Напротив, тиристоры могут работать с гораздо более высокими уровнями мощности, 5-10 ампер и сотнями, даже тысячами вольт.

Для правильной работы им также требуется постоянное питание. В транзисторе низкий уровень тока усиливается на входе, но в некоторых устройствах этого недостаточно. Тревога вторжения требует другой реакции. Вам нужен низкий уровень тока в триггере тревоги (например, детекторе движения), чтобы запустить более высокий ток в тревоге, чтобы включить звонок или оповещение, и этот более высокий ток будет продолжаться, даже когда ток триггера прекратится. Транзистор этого сделать не может, а тиристор может. Детектор движения или подобное устройство запускает ток затвора, который, в свою очередь, запускает протекание тока между анодом и катодом. Последний будет продолжаться — останется заблокированным — даже когда ток затвора прекратится.

Тиристор и диод

Диоды представляют собой относительно простые и недорогие компоненты, имеющие только два вывода (один положительный и один отрицательный), анод (также известный как пластина) и катод. Электричество течет только в одном направлении. В электрической терминологии они смещены в прямом, а не в обратном направлении.

Диоды в основном используются для коммутации или преобразования тока. У них есть только два полупроводниковых слоя — один положительный и один отрицательный — с единственным электрическим соединением между ними.

Напротив, большинство тиристоров имеют три вывода и четыре слоя, разделенных тремя переходами. Они предназначены для приложений с высокой мощностью. Диоды рассчитаны на низкое напряжение, но для их активации не требуется импульс затвора, в отличие от тиристоров.

Типы тиристоров

Большинство тиристоров представляют собой устройства с тремя выводами, а это означает, что они имеют три электрода — анод, катод и управляющий затвор, запускающий протекание тока между двумя другими.

Однако менее распространенные модели с двумя отведениями имеют только два электрода, и потоки тока запускаются, когда разница в заряде между каждым из них достигает или превышает определенное напряжение отключения, переключая их с выключенного на включенное.

Вы также можете найти:

• Кремниевые переключатели (SCS): они имеют дополнительный анодный затвор, который используется для деактивации устройства при подаче положительного напряжения
• Диаки: эти гибриды тиристор-диод имеют четыре слоя и принимают ток, протекающий в любом направлении. Несмотря на название, происходящее от диодного переключателя переменного тока, диаки будут работать как с переменным, так и с постоянным током
.
• Триаки : эти устройства являются двунаправленными, что означает, что они будут проводить электричество в любом направлении. Они будут переключать как AC, так и DC
• SIDACtors : эти модели работают без управляющего вентиля, вместо этого полагаясь на кратковременные скачки напряжения
• IGBT : биполярные транзисторы с изолированным затвором имеют четыре слоя и три вывода, но предназначены для работы исключительно в качестве транзистора, а не тиристора
• PCT : тиристоры фазового управления используются для ограничения переменного тока путем перевода оборудования в проводящее состояние и из него через заданные интервалы времени

Преимущества тиристоров

Тиристоры стали стандартными компонентами, поскольку они обладают рядом преимуществ. К ним относятся:

• Скорость и возможность переключения токов в микросекундах
• Способность управлять высокими напряжениями и высокими уровнями мощности
• Отсутствие движущихся частей и высокая надежность
• Возможность управления устройствами постоянного тока, а не только обычного переменного тока
• Быстрая и простая активация
• Недорогой
• Простота эксплуатации
• Относительная простота
• Малый размер

Как проверить тиристор

Как и в любом электрическом устройстве, необходимо время от времени проверять тиристоры, чтобы убедиться, что они работают правильно. Проще всего это сделать с помощью мультиметра.

Как проверить тиристор

Мультиметры — это стандартные электрические испытательные устройства, способные измерять напряжение, ток и сопротивление электрических резисторов.

Вот как проверить выпрямитель с кремниевым управлением с помощью мультиметра:

1. Подсоедините анод (входной контакт) тиристора к положительному (красному) проводу мультиметра. Подсоедините катод (выходной разъем) к отрицательному (черному) проводу. Переключите измеритель в режим проверки диодов — диод (двухвыводной компонент) в данном случае является самим тиристором. Оценить
2. Установите мультиметр в режим высокого сопротивления. Он должен показывать обрыв цепи. Затем поменяйте местами провода, и прибор все равно должен показывать обрыв цепи
.
3. Верните выводы в исходное положение, на этот раз добавив клемму затвора к положительному выводу. Мультиметр должен показать низкий уровень электрического сопротивления. Это указывает на то, что SCR находится во включенном состоянии, и это должно продолжаться после отключения клеммы затвора
4. Если мультиметр проходит вышеуказанные проверки, он работает правильно

Магазин мультиметров

Компании-производители тиристоров

Vishay

Имея широкий ассортимент тиристоров и сопутствующих товаров, приобретайте устройства Vishay с компонентами RS.

Просмотр ассортимента

IXYS

Приобретите широкий ассортимент тиристоров от IXYS и купите онлайн с помощью RS Components уже сегодня.

Диапазон просмотра

STMicroelectronics

Ведущий бренд STMicroelectronics предлагает широкий выбор высококачественных тиристоров. Нажмите, чтобы просмотреть весь ассортимент.

Просмотр ассортимента

Infineon

Ознакомьтесь с тиристорами Infineon и приобретите в онлайн-магазине RS Components высококачественные компоненты, идеально подходящие для вашего приложения.

Диапазон просмотра

Связанные руководства

Свяжитесь с нами

03457 201201

Следуйте за нами на

Мы принимаем

Наши услуги

• BOMS
• Калибровка
• Вариант доставки
• История заказа
• Цитаты
• ВЕЛИКОВ
• ПРИНЯТИЯ

LEAL

• PILICE POLIGHAT продаж

О компании RS

• О нас
• Карьера
• Корпоративная группа
• Центр мероприятий
• ESG
• Our Certifications
• Press Centre
• Worldwide

© RS Components Ltd. Birchington Road, Corby, Northants, NN17 9RS, UK

SCR and Diode Resistance Measurements with a Volt-Ohmmeter

Tech Tip

Introduction

Многие пользователи тиристоров и диодов не имеют надлежащего оборудования для измерения параметров полупроводников. Обычный вольтомметр (VOM) с батарейным питанием иногда используется, чтобы отличить приемлемые устройства от неприемлемых на основе показаний сопротивления. Измерение такого типа может привести к ошибочным выводам. Достоверные и ошибочные измерения являются предметом данной информации по применению.

Измерения VOM

Измерения полупроводников, которые обычно выполняются с помощью VOM, включают блокирующее напряжение, а не характеристики «включенного состояния». Эти измерения сопротивления постоянному току выполняются между анодом и катодом тиристора или диода и между затвором и катодом тиристора, поскольку его характеристика аналогична характеристике анод-катод диода. Существующие диоды и тиристоры Powerex имеют номинальное напряжение блокировки от 100 до 4400 В. Единственными действительными показаниями сопротивления SCR или диода на VOM являются «обрыв» и «короткое замыкание». Измерение анод-катод или затвор-катод должно показывать короткое замыкание (сопротивление 0) в обоих направлениях (прямая и обратная полярность), чтобы устройство считалось «закороченным», и бесконечное сопротивление для «обрыва». Диод обычно показывает низкое сопротивление в прямом направлении и высокое сопротивление, когда датчики VOM перевернуты. Следовательно, VOM может быть проверкой полярности диода. SCR обычно имеет высокое сопротивление между анодом и катодом в обоих направлениях. Чтобы тринистор был разомкнут, затвор-катод также должен быть открыт. Открытый отказ мощных полупроводников Powerex — редкое явление. Из-за герметизирующей конструкции, склеенной под давлением, полупроводниковые элементы почти всегда находятся под давлением, и даже если они повреждены, электроды, как правило, не могут отделиться.

Измеренное значение сопротивления с помощью VOM является ошибочным методом измерения полупроводниковых приборов для разделения устройств. При измерении сопротивления полупроводника с помощью вольтомметра напряжение внутренней батареи, обычно 1,5 или 3,0 В, и соответствующий ток утечки устройства на уровне напряжения VOM определяют величину сопротивления. Полупроводник также имеет нелинейную характеристику блокирующего напряжения/тока утечки, которая предполагает нелинейную кривую сопротивления. Полупроводниковые устройства испытываются на заводе при номинальном напряжении, чтобы соответствовать номинальному току утечки при номинальной температуре перехода. Таким образом, устройства могут иметь диапазон сопротивлений, как показано на рис. 1, и при этом оставаться в пределах рейтинга производителя.

Меры предосторожности

Определите, измеряется ли сопротивление на устройстве, а не на чем-то еще в цепи. Если есть сомнения, откройте соединение анода, катода или затвора. Если измеряется дисковое устройство, убедитесь, что на него действует достаточная сила (приблизительно 200 фунтов), чтобы получить показания.
