Два простых способа проверки симистора
В электронных схемах различных приборов довольно часто используются полупроводниковые устройства — симисторы.
Их применяют, как правило, при сборке схем регуляторов. В случае неисправности электроприбора может возникнуть необходимость проверить симистор. Как это сделать? В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей.
Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой.
Случается, что и новые детали надо проверить. Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы? Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.
По сути, симистор является разновидностью тиристора.
Тиристорами принято называть группу полупроводниковых приборов триодов , способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени.
Так создают условия работоспособности схемы в соответствии с ее функциями. Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения.
В открытом состоянии работают по принципу диода, пропуская ток в одном направлении. Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение.
Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора — тока удержания. В открытом состоянии также работают по принципу диода. Симисторы — разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии.
Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений.
Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им. Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.
После этого соединяется анод с управляющим электродом.
Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен. При разрыве контакта с управляющим электродом симистор должен остаться открытым, но параметров мультиметра может быть недостаточно, что бы обеспечить так называемый ток удержания, при котором прибор остается проводимым.
Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало. И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается. Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой.
Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.
Прозванивать деталь нужно в определенном порядке.
При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.
Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.
Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна.
Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно. Симистор, смонтированный на плате, можно проверить, не выпаивая его. Для проверки необходимо только отсоединить управляющий электрод и обесточить всю схему, отключив ее от рабочего источника питания.
Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей. Главная Инструменты Проверки мультиметром и тестером Два простых способа проверки симистора Два простых способа проверки симистора. Предыдущая новость.
Оценка статьи:. Как измерить заземление мультиметром Как проверить свечи зажигания тестером Проверка блока питания компьютера мультиметром Проверка реле регуляторов с помощью тестера.
Симисторы: принцип работы, проверка и включение, схемы
Запросить склады. Перейти к новому. Re: Кто пользует Multisim. Меню пользователя vlad Посмотреть профиль Отправить личное сообщение для vlad Найти ещё сообщения от vlad Симулятор Multisim начал осваивать поэтому и вопрос по термопаре, схема это рабочая в железе,работает с нагревателем мощностью 60ватт, если можете подсказать то подскажите.
Наверное по ошибке не тот файл послал. Меню пользователя eduard Посмотреть профиль Отправить личное сообщение для eduard Найти ещё сообщения от eduard
Проверка симистора и тиристора мультиметром — приемы и секреты китайский регулятор мощности на bta16 в — страница 7 — пе. симистор.
Симистор BTA16-600B
Существенный недостаток тиристоров заключается в том, что это однополупериодные элементы, соответственно, в цепях переменного тока они работают с половинной мощностью. Избавиться от этого недостатка можно используя схему встречно-параллельного включения двух однотипных устройств или установив симистор. Давайте разберемся, что представляет собой этот полупроводниковый элемент, принцип его функционирования, особенности, а также сферу применения и способы проверки. Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы он будет описан ниже. Характерно, что в элементной базе некоторых стран данный тип считается самостоятельным полупроводниковым устройством.
Эта незначительная путаница возникла вследствие регистрации двух патентов, на одно и то же изобретение. Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока.
Как проверить симистор мультиметром
Для управления мощностью используются тиристоры. Их применяют в регуляторах света или при контроле оборотов двигателей. В процессе ремонта выявить неисправность такой радиодетали с помощью мультиметра несложно. Все тиристоры проверяются одинаково. Зная, как проверить BTBBW, можно будет определить работоспособность и других элементов тиристорного семейства.
Сейчас этот форум просматривают: Google [Bot]. Предыдущее посещение: Чт окт 10, pm Текущее время: Чт окт 10, pm.
Устройства для ремонта и поиска неисправностей
Отличное видео, не только это видео, просто и доходчиво. В детстве читал много книг по электронике, если бы все авторы объясняли так, то свои первые устройства я спаял бы гораздо раньше. Редко, но бывает так, что симистор работает, но греется сильно, и не тянет ток, на который рассчитан, из-за этого могут падать обороты двигателя при этом он не сгорает.
И если его проверять таким способом, то метод не подходит. Одно дело симистор включает низковольтную лампочку, другое — двигатель или клапан
Способы, как проверить симистор
Как правило, проверка тиристора заключается в измерении сопротивления между его анодом и катодом. У исправного тиристора оно всегда бесконечно большое. Между же управляющим выводом и одним из контактов у тиристоpa — катод малое сопротивление от 25 до Ом в зависимости от вида полупроводника — параметр который сопоставляется с рабочим полупроводником. Если симистор или тиристор внешне кажется работоспособным, но все, же есть подозрение в его неисправности, то его необходимо проверить. Но как проверить симистор и тиристор на работоспособность? Среди большинства способов поиска неисправности тиристора или симистора, достаточно легкими не требующими применения особых приставок считаются два способа проверки. Его можно применить в случае наличия двух стрелочных омметра. Данные приборы нужно подключить по нижеуказанной схеме.
Проверьте сетевую вилку, точнее провод в месте заделки вилки. . тестер есть цифровой. Нас интересует только BTA16 — BW.
Любая электроника основана на комплексе различного рода элементов, которые обеспечивают функционирование электроприборов. Симистор — один из необходимых микроприборов. На фото представлены симисторы.
В электронных схемах различных приборов довольно часто используются полупроводниковые устройства — симисторы. Их применяют, как правило, при сборке схем регуляторов. В случае неисправности электроприбора может возникнуть необходимость проверить симистор. Как это сделать? В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей.
Перегорел регулятор перфоратора? Давайте разберёмся.
Самый простой способ! Как проверить симистор. Проверка симистора при помощи мультиметра Юрий Огай. Для проверки симистора можно воспользоваться мультиметром в режиме омметра и батарейкой. Мультиметр — ali. Как проверить мощный симистор Константин Лизунов.
У каждого уважающего себя мастера, да и просто увлекающегося электроникой человека в хозяйстве есть мультиметр, который позволяет довольно часто экономить на покупке новых деталей. Симистор, так же его называют триак — это особая вариация симметричного тиристора. Одним из основных отличий — возможность проводить ток в обоих направлениях, что позволяет использовать эксплуатировать радиоэлемент в системах, где присутствует переменное напряжение.
Как проверить тиристор мультиметром: правила и проведение тестирования
Главная » Электрооборудование » Компоненты электрической цепи
Компоненты электрической цепи
Автор Aluarius На чтение 3 мин. Просмотров 454 Опубликовано
Содержание
- 1 Параметры
- 2 Тестирование тиристора
- 3 Заключение по теме
Проверка любой радиодетали – обязательное условие перед ее установкой. Даже купленные в магазине они не гарантирую исправность, потому что процент брака везде присутствует. Основная цель нашей статьи – ответить на вопрос, как проверить тиристор мультиметром? Но перед тем как перейти к ответу, хотелось бы немного остановиться на том, что собой представляет тиристор.
Это особый вид полупроводникового элемента, который относится к классу диодов. И если у диода всего лишь два выхода, то у тиристора три, дополнительный называется управляющим электродом.
Если говорить о принципе работы, то этот принцип чем-то похож на работу обычного реле. Правда, тиристор относится к электрическим устройствам, а реле к электромеханическим, где присутствуют контакты.
Параметры
Перед тем как начать разбираться с проверкой тиристоров, нужно рассмотреть некоторые основные параметры прибора.
Потому что, не зная параметров, невозможно будет разобраться и с проверкой.
Итак, нас будут интересовать три важных параметра:
- Ток, который будет протекать через устройство, не создавая неприятностей его работе.
- Напряжение управления. Это минимальное постоянное напряжение на управляющем электроде. Именно оно позволяет открывать диодный элемент, то есть, ток будет протекать через анод и катод.
- Обратное напряжение. Это показатель, который устройство должен выдерживать, когда к катоду подают плюс, а к аноду минус.
Тестирование тиристора
Теперь можно непосредственно переходить к такому процессу, как проверка тиристора. Есть несколько способов проверить этот элемент, от самых простых с лампочкой и батарейкой, до более сложных тестером. Нас будет интересовать именно сложный вариант тестирования.
Сразу же покажем схему подключения мультиметра, вот она снизу.
В режиме прозвона на щупах мультиметра всегда присутствует напряжение.
Поэтому необходимо замкнуть прибором управляющий электрод и анод. При этом ток должен проходить через электрод. Сопротивление между катодом и анодом должно быть максимально большим. Как только закоротить анод и катод между собой, сопротивление должно тут же упасть и стать минимальным. Это говорит о том, что устройство открылось.
Если снова разъединить анод и катод, мультиметр покажет максимальное значение сопротивления. Значит, прибор снова закрылся. Почему так происходит, ведь в цепи напряжение присутствует. Так оно и есть, только величина тока удержания очень маленькая, ведь через щупы тестера проходит ток небольшой величины. А так как на управляющем электроде нет напряжения, то сам прибор тут же закрывается.
Заключение по теме
Мы постарались в этой статье доходчиво ответить на вопрос, как проверить тиристор, используя мультиметр. Схема подключения прибора показана, она несложная, справится даже новичок. Главное – понимать принцип работы самого диодного элемента, не забывая при этом про параметры.
Конечно, многое будет зависеть от того, какой элемент вы проверяете, потому что у разных элементов разные параметры. Есть мощные тиристоры, используемые в промышленности. Вспомните лифты, которые обслуживают многоквартирные дома. В схему их управления входят тиристоры. Для радиолюбителей предлагаются маломощные аналоги. Но и те, и другие имеют одинаковую конструкцию и принцип работы.
Тиристоры и симисторы – Эксплуатация и тестирование
Обычные диоды фактически являются переключателями, управляемыми напряжением. Когда анодное напряжение делают более положительным, чем «барьерное напряжение», относительно катода диод становится проводником. Напряжения противоположного полярность приводит к тому, что диод становится разомкнутой цепью.
SCR (кремниевые выпрямители) и симисторы (см. рис. 1) имеют более
один переход «PN», используемый в полупроводниковых диодах.
Один из них
добавленные секции, называемые «воротами», имеют возможность блокировать проводимость
через устройство.
Тестирование LDR
Максимальное сопротивление LDR можно точно определить, только поддерживая ячейку в полной темноте в течение нескольких минут, прежде чем измерять ее с помощью омметр. Поскольку многие схемы, в том числе схема на рис. 8, не используют характеристики высокого сопротивления LDR, это показание обычно не критический.
Минимальное сопротивление LDR можно определить, подвергнув его яркому свет. Грубый тест можно провести, посветив фонариком на камеру с одинаковое расстояние каждый раз. Я предполагаю, что LDR, показанный на рис. 8, будет измерять менее 1000 Ом, если на него с расстояние 2 фута.
Рис. 1 Здесь показаны SCR и триак и их соответствующие обозначения. Примечание
физическое сходство с транзисторами.
СКВ СИМИСТОР
SCR и симисторы доступны во многих размерах корпуса и с расположением выводов.
обычно используется для транзисторов. Ведущими локациями двух популярных типов являются
показан на рис. 2. Поскольку это сходство внешнего вида может привести к дорогостоящим
ошибки и неправильная идентификация во время обслуживания, тесты, которые показывают,
рассматриваемое устройство является транзистором, SCR или симистором, будет объяснено в этом
статья.
Основные характеристики SCR
Тиристор можно представить как последовательно включенный диод. с переключателем, как показано на рис. 3А. Проводимость контролируется воротами действием, полярностью и амплитудой анодного напряжения.
Ниже приведены некоторые нормальные реакции SCR с указанными напряжениями. применено:
• Анодное напряжение отрицательное по отношению к катоду — проводимость отсутствует независимо от напряжения, подаваемого на затвор.
Это нормальное действие диода.
• Анодное напряжение положительное и ноль затвора или отрицательное по отношению к катоду — Нет
проводимость.
Это действие ворот.
• Анодное напряжение положительное и достаточно положительное на затворе — полная проводимость. Переход от отсутствия проводимости к полной проводимости является регенеративным эффектом. который возникает мгновенно при небольшом увеличении напряжения затвор-катод выше точки пробоя или «триггера».
• После начала проведения возникает «эффект фиксации, и гейт теряет контроль и не может блокировать проводимость, которая продолжается до тех пор, пока напряжение и/или ток снижаются ниже точки «удержания».
Сопротивление между затвором и катодом SCR составляет около нескольких сотен Ом.
Индикация сопротивления должна быть аналогична показаниям двух обычных
полупроводниковые диоды, запараллеленные спереди назад. Примерно одинаковые показания омметра
должно быть получено при переключении измерительных проводов. Кроме того, чем ниже диапазон
используется, тем ниже будут полученные показания. Сопротивление между анодом
и либо катод, либо затвор должны быть почти бесконечными.
Основные характеристики симисторов
Симистор эффективно работает как два параллельно включенных встречно-параллельных диода. с переключателем, как показано на рис. 3В. Некоторые ответы исправного симистор при работе в разных условиях напряжения:
• Анодное напряжение отрицательное и затвор нулевой по отношению к катоду-Нет проводимости. Действие диода.
• Анодное напряжение положительное, а затвор нулевой по отношению к катоду-Нет проводимости. Действие ворот.
• Отрицательное анодное напряжение и достаточно отрицательное напряжение затвора — полная проводимость.
• Положительное анодное напряжение и достаточно положительное напряжение затвора — полная проводимость.
• Переход от непроводимости к проводимости является регенеративным эффектом, который возникает, когда напряжение затвор-катод увеличивается немного выше «триггерной» точки, как и в SCR.
• После начала проведения возникает эффект «фиксации», при котором
ворота теряют контроль и проводимость продолжается независимо от последующих
изменения напряжения на затворе.
Проведение продолжается до тех пор, пока анодное напряжение и ток не упадут ниже точка «удерживания».
Сопротивление перехода симисторов почти такое же, как у тринисторов. Показания от затвора к катоду должны быть аналогичны показаниям, полученным при измерении два диода, которые запараллелены спереди назад. Бесконечное сопротивление должно существовать между анодом и катодом или затвором.
Рис. 2 Поскольку типичные базовые конфигурации тринисторов и симисторов, показанные
здесь практически идентичны таковым у транзисторов, конкретные тесты, описанные
в тексте, необходимы для положительной идентификации.
Рис. 3 Эти схемы иллюстрируют эффективное действие тринисторов и симисторов.
А) Тиристор эквивалентен одному диоду, включенному последовательно с выключателем. В) симистор
эквивалентен двум диодам, соединенным параллельно друг с другом последовательно
с переключателем. При правильном включении симистор работает в обоих направлениях.
Тестер, который можно собрать для проверки SCR и симисторов
SCR или симистор следует сначала проверить с помощью омметра. Разомкнутая цепь между затвором и катодом, или короткое замыкание, или утечка от анода к затвору или от анода к катоду доказывает, что устройство неисправно, и никакие другие испытания требуется для.
На рис. 4 показан тестер, который проверяет тринисторы, симисторы и силовые транзисторы. путем применения 6 вольт постоянного тока, который ограничен 150 миллиамперами. Это хороший операционный тест для этих устройств, и предоставляет оператору визуальное свидетельство SCR, симистора а также триггерные и удерживающие действия.
Тесты также показывают, является ли устройство транзистором, тиристором или симистором.
Для проверки SCR, симистора или силового транзистора:
• Установите переключатель полярности (S1) в положение SCR-NPN, тип тумблера
переключатель включения/выключения (S2) в положение «выключено», а регулятор напряжения затвора (R1) в положение «выключено».
минимум.
• Подсоедините тестер к устройству с помощью цветных зажимов и измерительных проводов.
• Поверните переключатель включения/выключения в положение «включено». Если лампочка горит, устройство тестируемое устройство закорочено, или измерительные провода соприкасаются.
• Постепенно увеличивайте напряжение на затворе. При определенном критическом напряжении (измеряется мультиметром для наиболее подробной информации) лампочка должна гореть, указывает на проводимость тока через устройство.
• Постепенное увеличение яркости лампы при повороте регулятора вверх и постепенное уменьшение яркости при повороте регулятора вниз указывает на то, что устройство представляет собой NPN-транзистор.
• Внезапное загорание лампочки до полного блеска в одной точке напряжения затвора
контроль и отсутствие снижения яркости при повороте регулятора напряжения затвора
вниз указывает на то, что устройство является SCR или симистором. Последующие испытания будут
определите, какой.
Лампочка должна гореть после того, как регулятор повернут вниз
пока мгновенное размыкание в S3 не погасит его.
• Переведите переключатель полярности (S1) в положение TRIAC-PNP и, начиная с минимума, включите контроль возраста напряжения затвора.
• Постепенное осветление и затемнение лампочки при контроле напряжения затвора. увеличивается и уменьшается, указывает на то, что устройство представляет собой силовой PNP-транзистор.
• Если лампочка не загорается при увеличении напряжения затвора, устройство является SCR.
• Если лампочка внезапно загорается до полной яркости при одном положении напряжения затвора управление, и яркость не уменьшается, когда управление выключено, устройство симистор.
• Поверните переключатель включения/выключения в положение «выключено», чтобы минимизировать заряд батареи. осушать.
Советы по использованию тестера тиристоров
Первая версия этого тестера тиристоров была разработана и построена около трех
лет назад, когда шасси RCA CTC40, использующее два SCR в горизонтальном
была введена схема развертки.
Первоначальная версия тестера использовала два
67 1/2-вольтовых батарей, неоновая лампочка и еще несколько выключателей для проверки на утечку,
что может иметь место только при более высоких напряжениях. Такой чувствительный тест на утечку был
оказалось ненужным, и его производство было прекращено в пользу простых испытаний с помощью омметра.
Другой полезный вариант схемы тестера, использующий 6 вольт переменного тока для анода. источник питания, но сохранил управление напряжением затвора постоянного тока. Объем, подключенный через лампочка отображала текущую форму волны. Одно отличие в работе было очевидно: после того, как регулятор напряжения на затворе был повернут достаточно, чтобы зажгите лампочку, уменьшив ее, гаснет лампочка. Причина в том, что анодное напряжение падало до нуля 60 раз в секунду, и разблокировка могла происходят в любой из этих «нулевых» периодов времени.
Тиристор проводит ток только при положительном чередовании синусоидальной волны.
к своему затвору, как показано формой волны тока на рис. 5B. Нет проводимости через
тиристор возникал при подаче отрицательного напряжения до -5 вольт на его
ворота.
проводят при обоих чередованиях синусоиды, как показано на рис. 50. Искажение типа кроссовера в средних или нулевых точках сигнала равно производится потому, что напряжение должно увеличиться с нуля до 0,8 В постоянного тока или более до того, как может произойти проводимость. Кроме того, проводимость прекращается при напряжении 0,8 В постоянного тока. непосредственно перед нулевым напряжением. Вместе эти области непроводимости вызвали измеренное падение напряжения 0,6 В RMS на симисторе (от главного вывода 1 к главному терминалу 2).
Рис. 4 Схема тестера, помогающая определить,
является транзистором, SCR или симистором и указывает, работает ли он или нет
правильно.
Рис. 5 Осциллограммы тока нагрузки при работе тиристоров и симисторов
от анодного питания переменного тока.
A) Форма входного синусоидального сигнала частотой 60 Гц от трансформатора нагревателя.
B) Форма тока (напряжение на лампе) при подаче 6 вольт переменного тока к аноду тиристора на схеме, представленной на рис. 4.
C) Форма волны тока проводимости при подаче 6 В переменного тока на анод симистора, подключенный к тестеру по схеме рис. 4. Падение напряжения на симисторе измерено среднеквадратичное значение 0,6 вольта.
Рис. 6 Частичная проводимость, возникающая при недостаточном отрицательном напряжении на затворе
был применен к SCR с более высоким номинальным напряжением, чем тот, который производил
осциллограмма на рис. 50.
Рис. 7 Тиристоры и симисторы могут включаться резистором, подключенным между
анод и затвор, или по выборке входного напряжения со сдвигом по фазе.
А) Блок-схема цепи симистора.
B) Ток проводимости, создаваемый переменным током, подаваемым как на затвор, так и на анод.
C) Эффект небольшого фазового сдвига напряжения на затворе.
D) Триак включается в проводимость позже за счет большего фазового сдвига.
E) Проводимость чуть более 50 процентов вызвана большим фазовым сдвигом.
Рис. 8 Схема дистанционного включения/выключения питания шасси цветного телевизора RCA CTC54. Лампа
загорается от действия пульта дистанционного управления. Свет снижает сопротивление
светозависимого резистора (LDR) или элемента на основе сульфида кадмия; это вызывает
на симисторе Q104, который подает переменный ток на питание приемника.
Рис. 9 Схема сиреневой цепи, которая запускает цикл смены
слайд-проектор или будет включать и выключать лампы в зависимости от амплитуды
аудиовход.
Когда напряжение затвора было положительным и управление напряжением затвора было опережающим
очень медленно симистор срабатывает первым в полуволновом режиме (см. рис. 5B).
когда потенциал на затворе был +0,8 вольт. Это напряжение мгновенно упало
до +0,7 из-за увеличения тока затвора.
Управление напряжением затвора
продвинулся дальше и сработал для проведения обоих пиков (см.
5В) произошло при +0,85 вольта, после чего напряжение на затворе упало до +0,4 вольта.
Эти три режима работы были очень разными, как если бы 3-х позиционный переключатель были использованы. Лампочка была не зажжена, затем зажглась до частичного блеска и, наконец, до полного блеска, без каких-либо вариаций между ними.
Несколько иным было действие при подаче отрицательного напряжения на затвор. Переключение в полноволновой режим произошло при -0,98 вольта, что быстро упал до -0,6. Однако лампочка имела тенденцию гореть тускло. а потом посветлеть. Форма волны тока, показанная на рис. 6, помогает объяснить причину: Поскольку проводимость сработала поздно, во время пика, на лампу подали питание. с меньшим общим током. Повышенное напряжение на затворе приводило к нормальной проводимости.

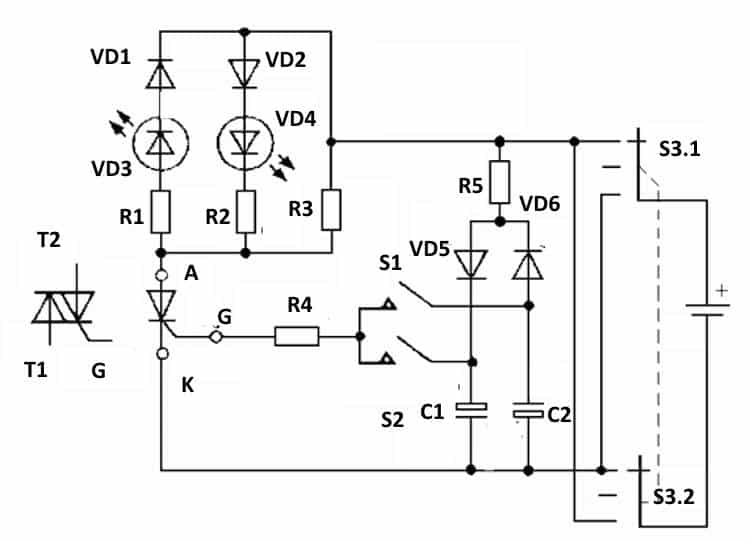

При проверке в тестере тиристоров симисторы разных марок с высшим
номинальное напряжение требовало более высокого напряжения затвора, чем меньшие размеры.
Осциллограммы более крупных симисторов обычно были менее гладкими, чем
производятся более мелкими.
Использование для SCR и TRIAC
Симистор или тринистор можно использовать для включения и выключения резистивных нагрузок или для обеспечения регулируемое освещение или скорость двигателя. Два альтернативных метода управления проводимости этих устройств показаны на рис. 7. Например, резистор 56 Ом подключенный между анодом и затвором, будет надежно срабатывать на симисторе от 6 вольт переменного тока. Для работы с напряжением 120 В следует использовать более высокое значение, чтобы избежать повреждение ворот. Используйте максимальное значение, которое будет зависеть от триггера триака.
Разновидность этого метода используется в корпусе цветного телевизора RCA CTC54,
включать и выключать питание всего ресивера при
использовал. Схема показана на рис. 8. ПДУ подает питание на
лампочка, которая находится внутри светонепроницаемого узла.
Когда лампочка
горит, освещение уменьшает сопротивление светозависимого
Резистора (LDR) достаточно, чтобы симистор проводил и подавал 120 вольт переменного тока.
к силовым трансформаторам.
(LDR также называют ячейками из сульфида кадмия.) Одна простая схема с симистором Я использовал в течение нескольких лет, чтобы инициировать цикл замены автоматического слайд-проектор показан на рис. 9.
Комментарий или звуковые эффекты, сопровождающие презентацию слайдов, записанный на один канал стереофонического магнитофона. Динамик подключен на этот канал во время воспроизведения. Короткий звуковой сигнал, возможно, одной секунды, записывается на другом канале с любым интервалом, когда требуется смена слайдов, чтобы повествование и смена слайдов были идеально синхронизированы. Частота этого тона не имеет значения; даже 60 Гц нормально. Объем стереосистема находится на минимальном уровне, необходимом для надежной работы.
SCR100 Atlas SCR — анализатор тиристоров и симисторов
- Описание
- Вложения
Peak Atlas SCR100 — портативный анализатор тиристорных и симисторных компонентов.
Совершенно уникальный прибор, обеспечивающий быстрый и надежный анализ большинства тиристорных и симисторных устройств.
Для этих устройств часто требуются испытательные токи, которых нет в существующем испытательном оборудовании. Тем не менее, Atlas SCR может генерировать тестовые токи затвора от 100 мкА до 90 мА и испытательный ток нагрузки до 100 мА, чтобы обеспечить безопасное и надежное тестирование этих сложных деталей.
Atlas SCR генерирует токи, необходимые для тестирования большинства тиристоров и симисторов, а также определяет тип тестируемой детали, идентифицирует все три вывода, а также классифицирует чувствительность затвора.
Характеристики:
- Автоматическая идентификация типа компонента (тиристор или симистор).
- Автоматическая идентификация контактов (просто подключите в обратном порядке)
- Классификация чувствительности затвора (100 мкА, 500 мкА, 2,5 мА, 10 мА, 50 мА, 75 мА, 90 мА).
- Измеряет напряжение затвора во время запуска.
