Микросхема TDA представляет собой четырех канальный усилитель мощности низкой частоты класса АВ, с максимальной выходной мощностью Ватт на канал и однополярным питанием в диапазоне от 9 до 18 вольт с сопротивлением нагрузки 4 или 8 Ом. Данная микросхема обладает функциями защиты от короткого замыкания на выходе, замыкания на корпус и перегрева, а также функциями MUTE и автоматическим переходом в режим ожидания с пониженным энергопотреблением при отсутствии входного сигнала. TDA применяется в автомагитолах , может так же использоваться в качестве внешнего усилителя. Усилитель мощности звуковой частоты на микросхеме TDA не сложный в изготовлении, требует небольшое количество внешних элементов, имеет маленькие габариты. Вид со стороны деталей. Вид со стороны печатных проводников.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- TDA7386 схема усилителя мощности
- Микросхема TDA7386 4х канальный УМЗЧ
- Простые схемы для желающих заниматься электроникой.
- Усилитель низкой частоты на микросхеме TDA7384
- Усилитель на tda7386
- Усилитель Авто 400 для 12 вольт
- УНЧ НА TDA7384
Усилитель на TDA7386 - Простой усилитель 4х40 Вт на TDA7386
- унч la4743B автомагнитолы jvc
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самый Простой УСИЛИТЕЛЬ ЗВУКА Своими Руками
youtube.com/embed/8XyhrnsXyzc» frameborder=»0″ allowfullscreen=»»/>TDA7386 схема усилителя мощности
В последнее время меня часто стали просить собирать усилители для автомобилей и для дома. Вот недавно меня попросили собрать че нибудь для квадро, ватт на Пройдясь по ассортименту на нашем рынке, нашел микросхемочку TDA То, что надо, 4 канала по 40Вт.
Нашел на телефончике сразу схему и прикупил нужную рассыпуху. Собирать на печати не стал, взял макетку. Защита: От короткого замыкания на выходе и на корпус, защиту от перегрева Так же еще была функция Mute и ST-B, но я их не стал использовать, и просто кинул выводы на питание. Вот такие скудные параметры, хотя другу очень понравилось, сказал, что неплохо долбит. Скоро ему еже Саб в машинку крутить, так что еще че нибудь кину на блог.
Отвлекся извините. Вот значит схемочка данного усилителя. Первое включение было естественно через лампу накаливания на 12В, к счастью она не загорелась, усилитель я подключил к АКБ напрямую.

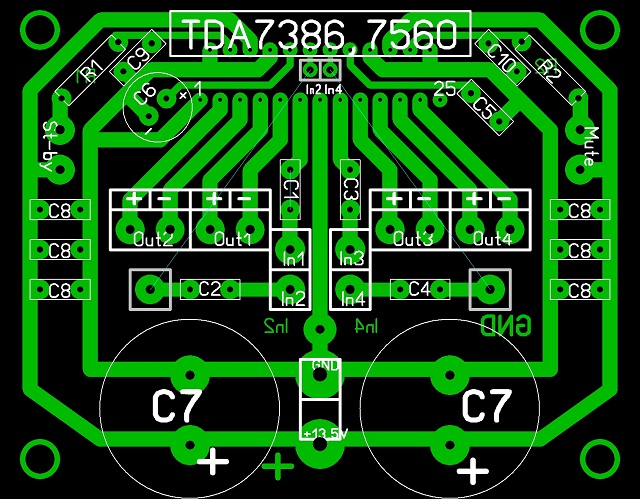

Скачать печатную плату Прочитайте Получить пароль от архива С ув. Да, добавьте меня в свой список рассылки. Перейти к содержимому. Отвлекся извините Вот значит схемочка данного усилителя. Полезные материалы по этой теме: Реле регулятор на мопед на симисторе Прибор для безопасного запуска блока питания Ремонт автомобильной зарядки ЗУ Как проверить и ремонт реле регулятора генератора Самодельная сварка алюминия аргоном.
Следующая запись Следующие записи:. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.
Микросхема TDA7386 4х канальный УМЗЧ
Switch to English регистрация. Телефон или email. Чужой компьютер. Основное назначение — установка в автомобиле, в составе домашнего музыкального комплекса или компьютера. Технические характеристики.
Данный усилитель построен на микросхеме TDA произведенной Соблюдайте полярность подключения усилителя. Монтажная схема.
Простые схемы для желающих заниматься электроникой.
Пользователь интересуется товаром BM — Предварительный стереофонический регулируемый усилитель с балансными входами. Пользователь интересуется товаром BM — Датчик уровня воды. Пользователь интересуется товаром NM — Набор для сборки стабилизированного блока питания 2, Приглашаем Вас в фирменные магазины в Москве Подробнее. Приглашаем Вас в фирменные магазины в Санкт-Петербурге Подробнее. Модуль снят с производства. Усилитель низкой частоты, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов, прост и надежен в эксплуатации.

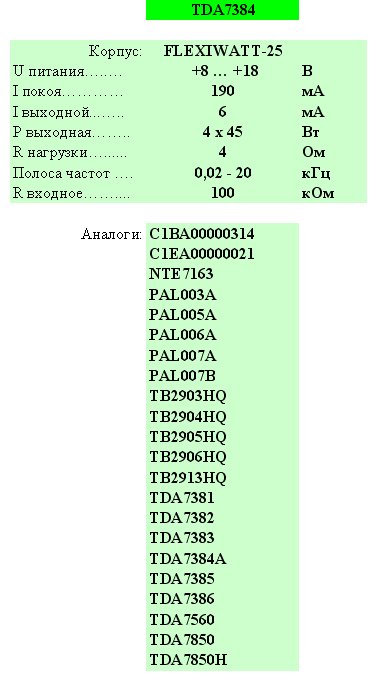

Усилитель низкой частоты на микросхеме TDA7384
Усилитель для компьютера TDA Вот собрал усилитель на днях из того что было под рукой, может кому интересно будет, саму схему на TDA взял из описания микросхемы, только добавил на входе подстроечные резисторы на 50 кОм.
Подскажите пожалуйста — обязательно ли заземлять радиатор на тда конечно же через изоляционную прокладку? Боится ли микросхема статики?
Интересная штука. Очень часто сталкиваешься с такой ситуацией.
Усилитель на tda7386
Интегральная специализированная микросхема TDA является квадрофоническим усилителем мощности низкой частоты. Выходная мощность, по словам производителя, доходит до 40 ватт на канал. К сожалению это не совсем правильные данные, если конечно микросхема питается от 12 вольт, по закону Ома в реальности она дает ватт на нагрузку 4Ом и до 36 ватт на нагрузку 2Ом. Внутри микросхемы стандартный транзисторный усилитель, выходные каскады которых работают в режиме АВ, поэтому качество звука достаточно качественное до тех пор, пока превышается номинальное напряжение входного сигнала. Это напряжение не должно превышать 3 вольта, берется от предварительного усилителя автомагнитолы.
Усилитель Авто 400 для 12 вольт
Представляет из себя простой, но в тоже время обладающий неплохими характеристиками четырехканальный усилитель.
Основное назначение — установка в автомобиле, в составе домашнего музыкального комплекса или компьютера. Технические характеристики: Напряжение питания: Средний балл статьи: 0 Проголосовало: 0 чел. Для добавления Вашей сборки необходима регистрация.

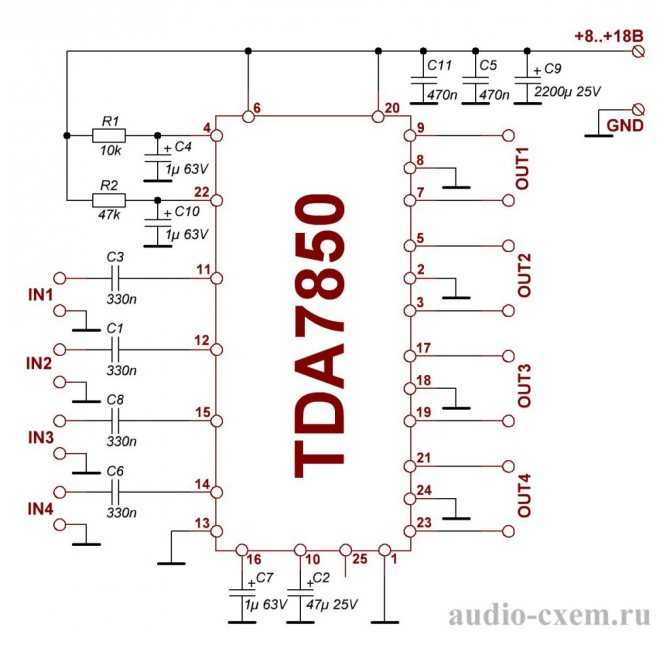

Схема включения TDA TDA TDA чертеж печатной платы для Предусмотрено подключение нагрузки с большим индуктивным.
УНЧ НА TDA7384
Выбор языка:. Логин Пароль. Регистрация :: Забыл пароль :: Вход. Архив быстрый поиск в архиве радиолюбительских публикаций.
Усилитель на TDA7386
ВИДЕО ПО ТЕМЕ: Как быстро проверить микросхему TDA 7388 мультиметром. (Усилитель автомагнитолы).
Регистрация Вход. Ответы Mail. Вопросы — лидеры Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места? А разве понятие «эфир» можно всерьёз рассматривать в электронике?
Довольно многие автолюбители мечтают получить в своей машине качественный и мощный звук, который никак не может выдать штатная авто магнитола.
Простой усилитель 4х40 Вт на TDA7386
Привет дорогие друзья! Сегодня мы рассмотрим сборку усилителя на микросхеме TDA Данная микросхема представляет собой четырех канальный усилитель низкой частоты класса АВ, с максимальной выходной мощностью 45Вт на один канал, на нагрузке 4Ом. Предназначена TDA для повышения мощности автомобильных радиоприемников, автомагнитол, может использоваться в качестве домашнего усилителя, а также для проведения каких-либо вечеринок в помещении или мероприятий на природе. Схема усилителя на TDA на мой взгляд наипростейшая, собрать может любой новичок, как навесным монтажом так и на печатной плате. Еще один замечательный плюс усилителя собранного по данной схеме, это очень маленькие габариты. Микросхема TDA имеет защиту от короткого замыкания на выходных каналах и защиту от перегрева кристалла.
унч la4743B автомагнитолы jvc
Дневники Файлы Справка Социальные группы Все разделы прочитаны. Усилитель на TDA Собрал усилитель на TDA
 jpg»> | |||||||||||
|  Установка Windows XP c флешки  Загрузка с флешки XP Live USB  Загрузка с CD Windows PE  Драйверы на Acer Aspire |
jpg»>
Программирование LPT — порта| Онлайн самоучители |
|  Самоучитель по Visual Basic 6 0  Самоучитель по php  Самоучитель по JavaScript |
| Программы для Windows |
|  Интернет и сеть  Антивирусы  Графика  Система  Музыка  Переводчики  Для Телефона |
jpg»>
Графика|  Шаблоны визиток для парикмахеров  Шаблоны визиток для маникюра |
| Игры |
|  Сервер World of WarCraft 2.4.3  Cкачать World of WarCraft 2.4.3  Разблокировка расс в War Hammer 40K |
| Радиотехника |
|  Усилитель на микросхеме PAL007  Цветовая маркировка резисторов |
|
Микросхема может работать в режиме 2х70 вт, но вроде бы только на нагрузке в 2 ома, точно не знаю.
По-этому, мы в самодельном усилителе будем использовать делитель напряжения.
В отсутствии питания на 22-й ноге микросхема не работает. Конечную схему, которую я доработал по своему усмотрению смотрите ниже. Все работает от обычного блока питания от компьютера. Вот, собственно и все, о чем я хотел поведать миру.| Наши партнеры |
|  Видео новинки  Delphi World  Helper  Наружная реклама в г. Буденновске |
Помогите с TDA7386 | diyAudio
jorge_rc
Участник
#1
- #1
ПРИВЕТ! Я новичок в электронике, но я люблю звук и решил собрать простой усилитель, а этот выглядит просто и дешево…
Я купил все необходимое и смонтировал на макетной плате.. Как я могу протестировать TDA ? схема не издает ни звука… Кто может мне помочь???
Как проверить цепь?
Спасибо
КДЖ900РР
Участник
#2
- #2
Хотите верьте, хотите нет, но схема того, как вы соединили различные части вместе, была бы немного полезной….
jorge_rc
Участник
#3
- #3
Привет…
Извините, но школа занимала все мое время…
К этому ответу прикреплено изображение…
Извините за бездействие..
Спасибо
тихоокеанский синий
Участник
#4
- #4
jorge_rc сказал:
Как проверить TDA?
Нажмите, чтобы развернуть.
..
..jorge_rc сказал:
Как проверить цепь?
Нажмите, чтобы развернуть…
Это даташит приложения, значит должно работать, если все сделано правильно и микросхема не сломана.
- — Проверить правильность выполнения всех соединений.
— Проверить правильность выполнения всех паяных соединений. Перепаяйте их, если не уверены.
— Проверьте напряжение питания и полярность. Должно быть выше 7,5, лучше 8 В.
— Проверить напряжение на выводах mute и standby. Должно быть выше 3,5 В.
Какой у вас блок питания?
Какие средства у вас есть для проверки? Мультиметр? Осциллограф? Генератор частоты или компакт-диск с тестовыми сигналами? звуковая карта ПК? Мощные резисторы? Набор дешевых тестовых колонок?
Обычный способ — подключить к выходу дешевый динамик или несколько мощных резисторов.
Затем подайте тестовый сигнал на вход и измерьте путь прохождения сигнала до того места, где проходит сигнал. Если вы используете мультиметр, попробуйте тестовый сигнал ниже 150 Гц. То есть там, где мультиметры работают лучше всего. С другой стороны, не используйте слишком низкую частоту со слишком маленькими тестовыми динамиками.
С разъемом 3,5 мм, как показано на схеме, нередко уже имеется плохой контакт.
Если выложите фото, может быть кто-нибудь заметит очевидные недостатки.
jorge_rc
Участник
#5
- #5
Эй..
Я строю схему на макетке и уже проверял ее 3 раза, и я уже пересобирал… для проверки у меня есть только мультиметр и он один из самых дешевых. ..
Мой блок питания был взят от компьютера, и он работает хорошо… Я использую выход 12В.
Я использую динамик мощностью 10 Вт, и он тоже работает хорошо… но нужно ли использовать 4 динамика???
О домкрате, все в порядке. я подключаю динамик, и он звучит почти как наушники, но он издает звук…
В пятницу я проверю эти напряжения.
Спасибо
ByBpt
Участник
#6
- #6
Привет.
Извините, что «раскапываю» эту тему, но думаю, что не стоит создавать еще одну.
У меня собран усилитель на TD7386, по такой схеме подключил St/By и mute напрямую к VCC, но с резисторами и конденсаторами.
Но у меня проблема в том, что при подключении источника питания я слышу громкий «бум», а при выключении тоже слышу этот звук.
Что я могу сделать? Подключить конденсатор между источником питания и St/By и отключить звук, чтобы они включались после VCC?
С наилучшими пожеланиями
ByB
ByBpt
Участник
#7
- #7
Привет.
Кто-нибудь может мне помочь?
С уважением
ByB
Арти
Участник
#8
- #8
ByBpt, для устранения проблемы необходимо использовать реле с задержкой.
Хорхе, вы уничтожили микросхему, как только включили блок питания ПК.
При включении эти штуки зашкаливают по напряжению до уровня, с которым ИС не может справиться.
В следующий раз просто попробуйте использовать батарейку и проверьте, что у Вас получилось.
Вы можете, но приложив немного усилий, использовать компьютерный блок питания.
Нужны фиктивные нагрузки на его шинах, а также реле с задержкой для подключения усилителя к шине 12 вольт.
ByBpt
Участник
#9
- #9
Арти сказал:
ByBpt, для решения проблемы необходимо использовать реле с задержкой.
Нажмите, чтобы развернуть…
Привет.
Спасибо за помощь.
Хорошо, таким образом решит стук при включении, а при выключении тоже исчезнет?
С наилучшими пожеланиями
ByB
Автомобильный усилитель
TDA7386 | diyAudio
Redshift187
Участник
#1
- #1
Привет всем.
Я читал о чип-усилителях и пускал слюни. Я люблю музыку и делаю довольно простую электронику. Для своей первой попытки я делаю усилитель для своей невесты, так как у нас есть только головное устройство с предварительными выходами для ее машины. Я остановил свой выбор на TDA7386, потому что это, кажется, 4-канальный 12-вольтовый чип-усилитель с одним источником питания с самым высоким выходом из доступных. У меня есть несколько вопросов по приложенной электрической схеме (единственная, которую я смог найти, кроме той, что в техпаспорте):
1. Правильно ли я предполагаю, что керамические крышки используются для C7, C10, C11 и C12?
2. Действительно ли необходимо соединение с заземлением питания от сигнального заземления (контакт 10)? Меня беспокоят контуры заземления, хотя я понимаю, что R9, надеюсь, позаботится об этом.
3. Я хотел бы изменить блокирующие колпачки постоянного тока на 2 входах (C1 и C4), чтобы повысить отсечку нижней частоты. В техническом описании указано, что 0,1 мкФ имеет более низкую частоту среза около 16 Гц.
Я хотел бы поднять это где-то между 50 и 80 Гц, но я не уверен, каким значением тогда будут ограничения.
4. Подходит ли входное сопротивление (5700 Ом?) для моего головного устройства? Он имеет выходы 8V 55 Ом.
пацификблю
Участник
#2
- #2
Redshift187 сказал:
Я остановил свой выбор на TDA7386, потому что это, кажется, самый мощный 4-канальный 12-вольтовый чип-усилитель с однополярным питанием.
Нажмите, чтобы развернуть…
Как насчет TDA7560? Он совместим по выводам, поэтому вы можете использовать ту же схему и печатную плату и получить 4×45 Вт. Не намного больше мощности, но значительно лучше уровень искажений.
Redshift187 сказал:
1. Правильно ли я предполагаю, что керамические колпачки используются для C7, C10, C11 и C12?
Нажмите, чтобы развернуть…
Должен работать.
Redshift187 сказал:
2. Действительно ли необходимо соединение с заземлением питания от сигнального заземления (контакт 10)? Меня беспокоят контуры заземления, хотя я понимаю, что R9надеюсь позаботится об этом.
Нажмите, чтобы развернуть…
Да для обоих.
Redshift187 сказал:
3. Я хотел бы изменить блокирующие колпачки постоянного тока на 2 входах (C1 и C4), чтобы повысить отсечку нижней частоты. В техническом описании указано, что 0,1 мкФ имеет более низкую частоту среза около 16 Гц. Я хотел бы поднять это где-то между 50 и 80 Гц, но я не уверен, каким значением тогда будут ограничения.
Нажмите, чтобы развернуть…
Формула f=1/(2*PI*R*C). При f=16 Гц и C=0,0000001F это дает R~100 кОм. Это означает, что вам понадобится 33 нФ для ~ 50 Гц и 22 нФ для ~ 80 Гц.
Redshift187 сказал:
4. Подходит ли входное сопротивление (5700 Ом?) для моего головного устройства? Он имеет выходы 8V 55 Ом.
Нажмите, чтобы развернуть…
Как-нибудь сработает.
Однако R1–R8, похоже, предназначены для подключения к выходам высокого уровня. Они снижают входной уровень в ~5,75 раза. Попробуйте заменить их потенциометрами от 10к до 25к лог. Это выводит входной импеданс на более практичный уровень и дает вам возможность регулировать чувствительность для каждого канала, как в любом коммерческом усилителе.
Ева
Участник
#3
- #3
Если планируется использовать простые автомобильные динамики размером 6 дюймов (или меньше), рекомендуется использовать фильтр верхних частот с частотой 50 Гц или выше.
Методом проб и ошибок можно найти хороший компромисс.
Красное смещение187
Участник
#4
- #4
Большое спасибо, ребята. Обязательно буду использовать TDA7560.
Я использую 4,5-дюймовые коаксиальные передние динамики и 6,5-дюймовые вуферы сзади. Я еще не уверен, на какой частоте я буду их передавать, может быть, попробовать 40 Гц для тыла и 120 Гц для фронта.
Что должно быть ~ 40 нФ и ~ 13 нФ соответственно. Я должен проверить спецификации динамиков, чтобы увидеть, с чем они могут справиться.
Redshift187
Участник
#5
- #5
Ну вот первый шаг сделан, я спаял все компоненты p2p. Я использовал TDA7560. Всего одиннадцать. Из схемы выше я удалил R1-R8, R11. Я использовал 8R2 для R9, потому что это то, что я мог получить.
Для конденсаторов PS я использовал примерную схему в документации на чип и использовал 2200 мкФ и 0,1 мкФ. Входные конденсаторы имеют номинал 0,01 мкФ для передних динамиков, обеспечивающий отсечку около 150 Гц, и 0,033 мкФ для задних динамиков, обеспечивающих отсечку около 50 Гц. Теперь я думаю, что у меня около 19провода припаять для питания и входа/выхода.
Redshift187
Участник
#6
- #6
Еще один кадр моей уродливой пайки
Redshift187
Участник
#7
- #7
Протестировано, и он работает, хотя он довольно тихий при скромных 11 В, которые выдает мой тестовый блок питания.
Смещение постоянного тока < 50 мВ. Не могу дождаться, чтобы попробовать это в джипе.
Трэвис Кларк
Участник
#8
- #8
Здравствуйте, могу ли я сделать пару предложений?
1. Вы определенно должны быть готовы к плохому контуру заземления шуму на любой конструкции автомобильной аудиосистемы, сделанной своими руками. Вы должны быть готовы к цепям шумоподавления или изоляции заземления (например, изоляторам контура заземления).
2. Было бы очень полезно построить его на хорошей макетной плате и поместить в какой-нибудь пластиковый или металлический корпус, чтобы он был надежным и вам не приходилось останавливаться на обочине дороги, чтобы устранить неполадки. !
3. Добавьте вход или регулятор усиления, если применимо, для каждого канала или пары.
Звучит как хороший стартовый проект — получайте удовольствие.
Redshift187
Участник
#9
- #9
Hi MartyM
У меня есть резистор 8,2 Ом 2 Вт между сигнальной землей и землей питания.
Слишком поздно строить на макетной плате. Но он работает
Он собирается в маленьком алюминиевом корпусе Hammond с большим количеством медного (это было дешево) радиатора снаружи. Я буду накладывать на кабели компенсатор натяжения, чтобы они не вызывали смещения контактов и короткого замыкания.
Redshift187
Участник
#10
- #10
Итак, с первой попытки я потерпел неудачу. Во-первых, я заметил, что на схеме, которую я выложил, есть ошибка, перепутаны колпачки для SVR и AC-GND. Ничего страшного, но у меня был щелчок при включении, пока я не переключил их. Кроме того, после того, как я переключил их, смещение постоянного тока упало с ~ 40 мВ до неизмеримого.
Впрочем, это не имеет особого значения, так как я почти уверен, что поджарил ИС. Я случайно подключил V+ и заземлил его на резервный контакт. Ничего страшного, за исключением того, что я забыл соединить землю с землей. Получил неприятный визг за секунду, прежде чем я выключил питание. Теперь мой вывод звучит так, как будто отключен звук (звук, но едва слышный, когда источник на максимуме), и я перепробовал все, что мог придумать. Я следовал эталонной схеме со следующими исключениями: контакт отключения звука напрямую связан с V+, а входные колпачки имеют меньшие значения для некоторой фильтрации верхних частот. Проверил напряжение, на микросхеме 11,5В. Я попытался установить резистор 47k между выводом Mute и V+. Я пытался полностью обойти входные заглавные буквы. Я попытался полностью обойти входные RCA.
На данный момент я готов отказаться от проекта и начать заново, воспользовавшись предложением MartyM использовать protoboard.
Redshift187
Участник
#11
- #11
Вот эталонная схема:
thetube0a3
Участник
#12
- #12
Еще одна вещь, которую вы, возможно, захотите отметить, это то, что при входном напряжении 12 вольт вы получите только около 15 Вт на выходе, возможно, до 20 Вт при работающем генераторе.
Вот почему автомобильные усилители мощностью 40+ Вт используют импульсные источники питания для повышения напряжения
вы заметите это в техническом описании TDA7386.
в соответствии с таблицей данных, при входе 18 В вы получите выходную мощность 35 Вт на 4 Ом при 1% THD.
Redshift187
Участник
№13
- №13
На самом деле я использую TDA7560, re: некоторые сообщения вверху темы. Соответственно, он должен выдавать 15 Вт при 1% при напряжении 11,5 В, с которым я тестировал. Я подключил динамик мощностью 0,5 Вт, и его все еще было едва слышно при максимальной громкости источника (около 0,5 В размах). Я смог получить приличную громкость только с источником 8V pp, но этого было недостаточно для автомобильной среды.
Передние динамики, которые я веду, довольно эффективны, 35 Вт, чувствительность 92 дБ. Должно быть много мощности. Если я обнаружу, что у меня недостаточно мощности для задних вуферов, я сделаю еще один усилитель только для них.
пацификблю
Участник
№14
- №14
Согласно техпаспорту, TDA7560 имеет коэффициент усиления по напряжению 26 дБ, т.е. e примерно в 20 раз превышает входное напряжение. Ваш вход 0,5 В должен был дать вам выход почти 10 В, что составляет 25 Вт на 4 Ом, если ваш блок питания соответствует этому.
Вы проверили, есть ли на контактах отключения звука и режима ожидания более 3,5 В?
Где вы измеряли 0,5В? Непосредственно на входных контактах?
Пробовали, если лучше работает, если обходить вводные заглавные буквы?
Redshift187
Участник
№15
- №15
Я не измерял 0,5 В, я взял его из характеристик моего источника. Да, я измерил контакты отключения звука и режима ожидания. Режим ожидания работает, он не подключен, поэтому я его подключал и отключал. Mute привязан к Vcc. В спецификации сказано, что при включенном отключении звука затухание составляет около 90 дБ. Это то, на что это похоже, но отключение звука не должно быть включено. О, и да, я пытался, помимо прочего, обойти вводные заглавные буквы.
улица
Участник
№16
- №16
Мне уже поздно обсуждать, но неважно, вот мой опыт использования tda7386 в качестве автомобильного усилителя.
Я хотел бы использовать 7386 в качестве усилителя мощности, а в качестве предварительного усилителя я использовал активный кроссовер на основе системы dr.Borivoje Jagodic TOCATA II (http://bas.elitesecurity.org/mojiprojekti1.html). Предусилитель работал очень хорошо, и если кому-то интересно, я разработал для него свою собственную печатную плату (файл cdr, один слой, доказано, что он работает).
Основная идея состоит в том, чтобы иметь две платы 7386, две платы предусилителя, что дает, скажем, 8 динамиков: 2 высокочастотных, 2 среднечастотных и 4 низкочастотных динамика, которые должны обеспечивать очень важное звуковое давление.
Мне удалось собрать один блок (плата предусилителя + плата блока питания с преобразователем положительного напряжения в отрицательное для операционных усилителей и реле общего управления питанием + плата с 7386) поставлять.
Все подключил, все заработало..НО..
есть небольшой шум от источника питания и проблема с контуром заземления при подключении сигнала. Схема Poweramp взята из оригинального описания.
Затем я использовал маленькие трансформаторы, найденные на старых модемных картах PCI (1:1 подобные), в качестве изолятора контура заземления, и они работали очень хорошо. Есть ли другой способ?
Радиатор.
Я использую радиатор от процессора Pentium IV, квадратный, и только что понял, что мне нужно его охладить. Хорошо, вентилятор процессора ПК с некоторыми схемами термостата сделает свою работу, но когда вентилятор запускается, из динамиков снова слышен небольшой шум. Вентилятор шумит.
Хорошо, я знаю, что вы скажете, почему бы не использовать пассивное охлаждение, скажем, большой радиатор и так далее, но я не знаю, насколько большим он должен быть. Какова минимальная поверхность, и скажем, что максимальной поверхности не существует.
Когда я говорю мало шума, я действительно имею в виду мало шума, но я хотел бы его устранить.
Пока все лежит у меня на столе в мастерской.. нужно время для испытаний машины. .. жена, дети… работа… и да.. выложу печатные платы, схемы и все такое.. как мне грустно раньше… нужно некоторое время для реальных испытаний окружающей среды.
У кого-то были похожие проблемы с шумом?
пацификблю
Участник
# 17
- # 17
strajo сказал:
небольшой шум от источника питания,
Нажмите, чтобы развернуть.
Что за шум? Гул, жужжание или шипение или..?
strajo сказал:
Затем я использовал маленькие трансформаторы, найденные на старых модемных картах PCI (1:1 подобные), в качестве изолятора контура заземления, и они работали очень хорошо. Есть ли другой способ?
Нажмите, чтобы развернуть…
— Доработать заземление. Сделайте отдельные заземления для сигнала и питания. Соедините их через небольшой резистор. Проверьте наличие контуров заземления и прервите их.
— http://sound.westhost.com/earthing.htm
— Поиск по форуму. Есть несколько тем, посвященных контурам заземления.
strajo сказал:
Я использую радиатор от процессора Pentium IV, квадратный, и только что понял, что мне нужно его охладить.
Нажмите, чтобы развернуть…
Этот вентилятор подключен к тому же источнику питания, что и усилители? Затем подключите его к другому источнику питания.
strajo сказал:
Хорошо, я знаю, что вы скажете, почему бы не использовать пассивное охлаждение, скажем, большой радиатор и так далее, но я не знаю, насколько большим он должен быть. Какова минимальная поверхность, и скажем, что максимальной поверхности не существует.
Нажмите, чтобы развернуть…
Зависит от температуры окружающей среды и сопротивления динамика. В техническом описании указано рассеивание мощности ~38 Вт при нагрузке 4 x 4 Ом. Это означает радиатор с 1,2 К/Вт для 20°C и 0,7 К/Вт для 40°C. С динамиками на 8 Ом рассеяние составляет примерно половину этой цифры. Существует эмпирическое правило, согласно которому на каждый Вт рассеиваемой мощности приходится 10 см², что составляет 380 см² для каждого из этих TDA7386.[/B][/QUOTE]
улица
Участник
# 18
- # 18
спасибо за быстрый пост.
Я думаю, что моя проблема с контуром заземления заключается в том, что я использовал те же точки заземления для sig gnd, что и для pwr gnd.. Я попробую добавить небольшой резистор, скажем, 10 Ом.
Другое дело, что вентилятор охлаждения берет положительный потенциал от регулируемого блока питания (7812), а его регулируемые 12В используются для положительного питания предусилителя. (в то время как lm2575t-12 используется для положительного/отрицательного преобразователя для предусилителей).
Несколько минут назад я устранил его шум, добавив электролитический конденсатор 2200 мкФ параллельно и резистор 10 Ом последовательно: вентилятор — конденсатор — резистор — плюс.
Я переработаю заземление и попрошу вашего мнения о схемах tda Redshift187 с начала этого поста. Этот резистор R9,10 Ом … он там для проблем с контуром заземления?
Другие проблемы с шумом… этот небольшой шум от блока питания — это жужжание и исходит в основном от вентилятора блока питания atx. ..
Я должен поставить все это в машину для реальных испытаний… Я опубликую результаты.
еще раз спасибо
пацификблю
Участник
# 19
- # 19
strajo сказал:
Я переработаю заземление и попрошу вашего мнения о схемах tda Redshift187 с начала этого поста.
Нажмите, чтобы развернуть…
R9 — это резистор, который разделяет сигнальную и силовую землю, то же самое, что вы хотите добавить.
strajo сказал:
Другие проблемы с шумом… этот слабый шум от блока питания является жужжанием и исходит в основном от вентилятора блока питания atx…
Я должен поставить все это в машину для реальных испытаний… Я опубликую результаты.
Нажмите, чтобы развернуть…
В машине не будет шума, потому что источник питания постоянный. С контуром заземления в автомобиле вы получите воющий шум, который зависит от скорости генератора (= оборотов двигателя). Убедитесь, что все аудиооборудование заземлено в одной точке автомобиля, и сделайте заземляющий провод к усилителю максимально толстым.
улица
Участник
#20
- #20
Хотите верьте, хотите нет, но схема предусилителя улавливает шум и подает его на TDA… что бы вы ни делали, даже добавляя R9 для разделения сигнального заземления и реального заземления, шум остается. Каким-то образом я спалил свой предусилитель, так как LM2575-12 использовался как генератор -12В.
