При каждом включении прибора происходит тестирование аккумулятора и преобразователя на +5В.

Если при включении прибора удерживать клавишу, то на дисплей выводятся значения второго преобразователя (для измерения напряжения стабилизации стабилитронов).

Алгоритм работы светодиода на торцевой грани прибора; горит красный — идет зарядка, зеленый — зарядка закончена. Контроллер заряда на борту прибора присутствует, поэтому перезарядить литиевый аккумулятор невозможно.

 Энергосбережение.

Для увеличения срока службы аккумулятора от одной зарядки в приборе предусмотрен режим энергосбережения: примерно через 30 секунд после включения прибор автоматически выключается. Сам режим энергосбережения реализован гораздо сложнее, чем у классических измерительных приборов. Для измерения сопротивлений, резисторов и дросселей предусмотрены два режима — с энергосбережением и с отключением энергосбережения:

Измерение пассивного радиоэлемента в режиме энергосбережения.

-При измерении пассивного радиоэлемента между 1-2 измерительным выводом прибора, происходит стандартное измерение в режиме энергосбережения.

Измерение пассивного радиоэлемента в режиме отключенного энергосбережения.

-при измерении пассивного радиоэлемента между 1-3 измерительным выводом прибора происходит измерения с отключенным режимом энергосбережения, об этом говорит значок элемента, заключенный в [квадратные скобки] в правом верхнем углу дисплея. Прибор в этом режиме будет работать до тех пор, пока не разрядится аккумулятор.

 Средства фиксации элементов для измерений.

Как уже было указано, прибор очень грамотно продуман для проведения измерений. Элементы с длинными гибкими выводами можно тестировать непосредственно в самом приборе, для этого установлена цанговая панелька для DIP микросхем.

Площадка №1 имеет ZIF колодку для фиксации элементов.   Для работы с выводными элементами это самая удобная площадка.


Площадка №2 имеет панельку с тремя контактами для фиксации.

Несмотря на то, что контактные площадки полностью идентичны, вторая измерительная площадка дает значительно больше удобства при измерении SMD элементов, а первая площадка эффективнее при измерении выводных элементов.

Цанговые зажимы из комплект прибора.

Особо стоит отметить —  в комплектации прибора три цанговых разъема для проверки элементов, которые значительно облегчают тестирование выводных элементов. Сами зажимы одного цвета, но провода имеют различные цвета, так что использование цанговых зажимов не вызывает проблем при измерении p-n переходов.

 Назначение прибора.

Прибор очень многофункционален и может пригодится для специалистов разного уровня знаний в электронике. Например, мы его используем для изучения оборудования, оказавшегося в ремонте без схем и ремонтной документации. Прибор удобен при определении неизвестных планарных транзисторов, маркировка которых иногда не находится в интернет поиске. Новичков в области электроники прибор так же не оставит равнодушным: не повышая уровень знаний, можно добиться очень хороших результатов в области деффектовки неисправных деталей. Ну а для таких хомяков, как мы, позволит обогатить личные запасы за счет давно лежащих без дела деталей, исправность которых по каким-то причинам оказалась под вопросом, и лежащих в закромах до поры до времени. Наконец, при рисовании схем мы будем указывать значение индуктивности неподписанных дросселей.

 Недостатки.

Ложкой дегтя в бочке меда всегда оказываются недостатки или дефекты прибора. Недостатков немного, но они есть.

• Мы не смогли научиться проверять напряжение открытия стабилитронов: прибор упорно не хотел видеть стабилитроны.
• При получении прибора тестер определял симисторы (BTA08-600C), однако после того, как отвалился дроссель L2, прибор потерял такую возможность.
• Механически прибор рассчитан на переноску в кармане, однако настоятельно не рекомендуем этого делать – результаты ужасают.

Результат ношения прибора в кармане – отвалившийся дроссель L2.

Результат ношения прибора в кармане – нечитаемая информация на экране.

 Ремонтопригодность.

Тут, наверное, прибор даст большую фору китайским собратьям.

 Калибровка.

Сначала замыкаются все 3 контакта (вставляется перемычка) и нажимается кнопка. Покажет <?>, после этого в течении 1 сек. нужно еще раз кнопку нажать (подтвердить калибровку). Далее ждем когда напишет «изоляция», перемычку вынимаем и снова ждем когда напишет «С >100nF», подключаем к 1-3 контактам ХОРОШУЮ (фторопласт, пропилен…) качественную емкость от 0.1 до 5мкФ. Он ее померяет. Потом ждем окончания калибровки. Напишет версию устройства и перейдет в обычный режим.

Как проверить диод мультиметром

Здравствуйте уважаемые радиолюбители, сегодня рассмотрим необходимый урок по проверки, полупроводникового прибора, стабилитрона. Его наличие в ряде схем, просто необходимо, неисправный элемент препятствует нормальному функционированию электронного устройства, а иногда его включению. Будем с этим бороться, внимательно читаем страницу, как проверить стабилитрон мультиметром

Зачем нужен стабилитрон

Он несколько схож с диодом, визуально, в стеклянном и металлическом исполнении, и относится он к полупроводниковым приборам. Выводы данного устройства, называются аналогично, анод и катод, хотя его задача несколько иная.

Немного вспомним про назначение стабилитрона, он стабилизирует напряжение в электронных схемах. Диод Зенера, это его изначальное название, работает в режиме пробоя. Подписывается на принципиальной схеме как VD, включение производится катодом к плюсу.

Проверка стабилитрона мультиметром

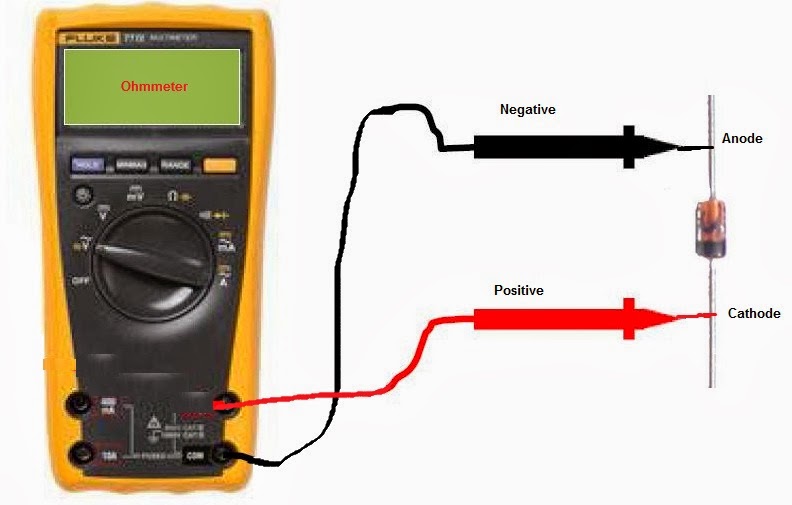

Проверка мультиметром стабилитрона, абсолютно идентична проверки диода. В рабочем состоянии он не должен пропускать ток в обе стороны, так же, не должно быть короткого замыкания при его проверке.

Устанавливаем на приборе режим измерения сопротивления или проверки диодов, прикладываем плюсовой щуп на катод, который с полоской, должно показывать бесконечное сопротивление. Поменяли щупы местами, на дисплее отображается некоторое сопротивление (падение напряжения).

Проверяем мультиметром стабилитрон 1N49471А

Напомню, этот стабилитрон на номинальное напряжение 24 вольта, подавая на его напряжение от 22,8 до 25,2 вольт, он всё равно выдаст 24. Производим действия, описанные выше. При прямом включении стабилитрона, это когда плюс к аноду, присутствует некоторое сопротивление. Меняем щупы, нет показание, сопротивление огромное, стабилитрон, скорее всего рабочий.

Дать сто процентную гарантию невозможно при данном способе проверки. Как его проверить наверняка и узнать какое у него напряжение стабилизации, если номинал не указан? Я рассказу в следующем уроке.

Информация для начинающих радиолюбителей:
функции проверки стабилитронов в мультиметрах нет.

И не ищите мультиметр со стабилитронометром. Но понятно, что проверять надо. Более того, надо тестировать даже исправный компонент на предмет параметра фактического напряжения стабилизации. Истина прописная. Вот только как, чтобы не собирать отдельного прибора и не использовать одну из существующих методик, занимающих, пусть и не очень, но относительно продолжительное время, причём не только по времени проведения проверки, но и по подготовки к ней. Но прав оказался один известный юморист, утверждающий, что на всём постсоветском пространстве проблем с «соображалкой» у народа нет.

Собрать решил устройство как приставку к мультиметру, причём компактную. Корпус от упаковки безопасных лезвий «Schick ». Розетка для оконечника телефонного кабеля подошла и по размеру и по цвету, а к ней удалось приладить кнопку включения питания. Учитывая некоторое своеобразие корпуса, сборку пришлось выполнять, так сказать, «пошаговым» способом.

Шаг первый

Шаг второй — уборка в нишу корпуса всего выше перечисленного и установка по месту штырей (образующих импровизированную вилку для соединения пробника с мультиметром) путём использования на них резьбового соединения и двух гаек М4 на каждый. Расстояние между центров штырей 18,5 мм.

Шаг третий — установка светодиодов и ограничительных резисторов.

Спрятал содержимое «от глаз подальше» и сверху прикрутил подходящие контакты для подсоединения проверяемых стабилитронов. Контакты можно поворачивать вокруг своей оси и тем самым менять расстояние между ними в зависимости от длины проверяемого компонента. Пробую в деле:

Импортный стабилитрон BZX85C18 — чуток не дотянул до заявленного параметра.

Зато отечественный КС515А не подкачал, как говориться «в яблочко». И вот теперь имею в арсенале Schick арный тестер стабилитронов.))

Видео

Сам мультиметр конечно можно заменить любым, даже стрелочным, вольтметром — это будет полезно, если по ходу работы в мастерской вам часто приходится проверять такие детали. Желаю успехов, Babay. Россия, Барнаул.

Всего несколько часов потребуется, чтобы изготовить это устройство. Оно предназначено для проверки исправности. определения цоколевки и напряжения стабилизации стабилитронов. Но с его помощью можно проверять и другие полупроводниковые приборы, например, определить напряжение пробоя эмиттерного перехода транзистора, которые иногда используются в качестве стабилитронов.

И так, как же проверить стабилитрон? При проверке не ставилась задача определять зависимость напряжения стабилизации от протекающего тока. Схема устройства показана на рис. 1. В его состав входят повышающий , собранный на микросхеме DD1 и транзисторе VT1, а также специализированный модуль F08508G. В Интернете этот модуль (рис. 2) позиционируется как тестер аккумуляторной батареи автомобиля и представляет собой трехразрядный измеритель напряжения с цифровым светодиодным индикатором. Он позволяет измерять постоянное напряжение до 99,9 В

На логических элементах DD1.1 — DD1.3 собран генератор импульсов, элемент DD1.4 — буферный. Частоту задают параметры элементов С2 и R1, и для указанных на схеме она — примерно 9 кГц. Импульсы с его выхода через резистор R2 поступают на базу транзистора VT1, который работает в ключевом режиме. Когда он открыт, через дроссель L1 протекает ток и энергия накапливается в его магнитном поле.

Когда транзистор закрывается, на коллекторе возникает ЭДС самоиндукции и формируется импульс напряжения амплитудой около 60 В, который затем выпрямляется диодом VD1, и конденсатор СЗ заряжается до этого напряжения. Через токоограничивающий резистор R3 это напряжение поступает на испытываемый стабилитрон и на вход модуля. С помощью переключателя SA2 изменяют полярность напряжения на стабилитроне, но не на входе модуля.
Снимая показания с индикатора модуля, можно определить напряжение стабилизации и цоколёвку стабилитрона.

Печатная плата устройсто для проверки стабилитронов

При этом следует учесть, что, если стабилитрон обычный, в его состав входит один p-n переход (VD1 на рис. 3). Поэтому при напряжении обратной полярности (плюс — на катод, минус — на анод) будет индицироваться напряжение пробоя, для стабилитрона это и есть напряжение стабилизации. При смене полярности на р-n переходе будет прямое напряжение, если он кремниевый, то это около 0,6 В. Если стабилитрон симметричный (VD2 рис. 2), при смене полярности напряжение стабилизации меняется незначительно. Но есть еще и так называемые термокомпенсированные стабилитроны, в состав которых входит дополнительный диод (VD3 на рис. 3).

В этом случае при одной полярности подключения на вход модуля А1 поступит напряжение стабилизации, а при другой — выходное напряжение преобразователя. Генератор импульсов можно собрать и на других микросхемах, фрагменты схемы устройства в случае применения микросхем К561ЛН2 и К561ЛА7 (К561ЛЕ5) показаны на рис. 4 и рис. 5 соответственно.
Элементы устройства смонтированы на макетной плате (рис. 6) с использованием проводного монтажа. Применён резистор МЛТ, С223, оксидные конденсаторы — импортные, конденсатор С2 — К1017. Транзистор — любой из серий КТ815 и КТ817. Выключатель питания и переключатель — малогабаритные любого типа. Дроссель — штатный дроссель от КЛЛ, который намотан на Ш-образном ферритовом магнитопроводе (рис. 7).

Обычная индуктивность таких дросселей — несколько миллигенри. Для подключения исследуемых приборов можно использовать зажимы «крокодил» (XS1, XS2). Взамен модуля можно применить цифровой мультиметр в режиме измерения постоянного напряжения. Налаживание сводится к изменению частоты генератора для получения выходного напряжения (без нагрузки) около 60 В. Сделать это можно подборкой конденсатора С2 (увеличивая или уменьшая ёмкость) или резистора R1 (только в сторону увеличения сопротивления). Питается устройство от батареи 6F22 (Крона), максимальный потребляемый ток — 38 мА.

Последние сообщения

Популярные сообщения

В радиолюбительской практике бывает накапливается много мелких стеклянных диодов, у которых не всегда понятные обозначения, среди них могут попадаться и стабилитроны. Для отыскания таковых и предназначен подобный тестер, а так же для выявления более точных стабилизирующих данных проверяемого стабилитрона. Смысл этого прибора — в проверке неизвестных стабилитронов, которые могут быть на напряжение выше 30 вольт, а значит обычным блоком питания или тестером их испытать не получится.

Схема была срисована с другой, взятой из интернета, упрощена и дорисована под цифровой индикатор 0-100 В из Китая, с обозначением выводов так как не многие понимают как его тут подключать. Конечно, если они есть в продаже и недорого стоят, то почему бы и не использовать, получается компактное и функциональное полезное для радиолюбителя устройство которое порой очень необходимо.

За основу тестера был взят корпус от БП сигнализации МИП-Р, можно взять любой другой — подходящий по размерам. На передней панели планируется закрепить платку с панелькой для микросхем, и ещё одну платку для проверки cmd стабилитронов. Поскольку само устройство получилось очень компактным, встроить его можно куда удобно, размеры будут зависеть только от применяемого аккумулятора.

Обсудить статью ПРОВЕРКА СТАБИЛИТРОНОВ НА БОЛЬШОЕ НАПРЯЖЕНИЕ

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром.

Но для начала вспомним, что представляет собой полупроводниковый диод.

Полупроводниковый диод – это электронный прибор, который обладает свойством однонаправленной проводимости.

У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод – анод. Он является положительным.

На физическом уровне диод представляет собой один p-n переход.

Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.

Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? А это означает, что к выводу анода приложено положительное напряжение (+ ), а к катоду – отрицательное, т.е. (— ). В таком случае диод открывается и через его p-n переход начинает течь ток .

При обратном включении, когда к аноду приложено отрицательное напряжение (— ), а к катоду положительное (+ ), то диод закрыт и не пропускает ток .

Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода – односторонняя проводимость.

У подавляющего большинства современных цифровых мультиметров (тестеров) в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов . Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра.

Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение ! Его ещё называют падением напряжения на p-n переходе . Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть «дверь» для электронов. Это напряжение лежит в пределах 100 – 1000 милливольт (mV). Его то и показывает дисплей прибора.

В обратном включении, когда к аноду подключен минусовой (— ) вывод тестера, а к катоду плюсовой (+ ), то на дисплее не должно показываться никаких значений. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает.

В документации (даташитах) на импортные диоды пороговое напряжение именуется как Forward Voltage Drop (сокращённо V f ), что дословно переводится как «падение напряжения в прямом включении «.

Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток (прямой ток) на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания – ту мощность, которая бесполезно расходуется на нагрев элемента.

Узнать подробнее о параметрах диода можно .

Проверка диода.

Чтобы было более наглядно, проведём проверку выпрямительного диода 1N5819. Это диод Шоттки . В этом мы скоро убедимся.

Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками. Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела. Это может существенно повлиять на результат проверки.

Держать щупы и выводы элемента можно только одной рукой! В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент. Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов . Не забывайте об этом важном правиле!

Итак, проверим диод в прямом включении. При этом плюсовой щуп (красный ) мультиметра подключаем к аноду диода. Минусовой щуп (чёрный ) подключаем к катоду. На фотографии, показанной ранее, видно, что на цилиндрическом корпусе диода нанесено белое кольцо с одного края. Именно с этой стороны у него вывод катода. Таким образом маркируется вывод катода у большинства диодов импортного производства.

Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N5819. Так как это диод Шоттки, то его значение невелико – всего 207 милливольт (mV).

Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток. Это так называемый обратный ток (I обр ). Но он настолько мал, что его обычно не учитывают.

Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду.

На дисплее покажется «1 » в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико. Таким образом, мы проверили диод 1N5819 и он оказался полностью исправным.

Многие задаются вопросом: «Можно ли проверить диод не выпаивая его из платы?» Да, можно. Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом.

Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы. В результате тестирования показания мультиметра будут неверными!

В некоторых случаях данным правилом можно пренебречь, например, когда чётко видно, что на печатной плате нет таких деталей, которые могут повлиять на результат проверки.

Неисправности диода.

У диода есть две основные неисправности. Это пробой перехода и его обрыв .

Пробой . При пробое диод превращается в обычный проводник и свободно пропускает ток хоть в прямом направлении, хоть в обратном. При этом, как правило, пищит буззер мультиметра, а на дисплее показывается величина сопротивления перехода. Это сопротивление очень мало и составляет несколько ом, а то и вообще равно нулю.

Обрыв . При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В любом случае на дисплее прибора – «1 «. При таком дефекте диод представляет собой изолятор. «Диагноз» — обрыв можно случайно поставить и исправному диоду. Особенно легко это сделать, когда щупы тестера порядком изношены и повреждены. Следите за исправностью измерительных щупов, провода у них ох какие «жиденькие» и при частом использовании легко рвутся.

А теперь пару слов о том, как по значению порогового напряжения (падению напряжения на переходе — Forward Voltage Drop (V f )) можно ориентировочно судить о типе диода и материале из которого он изготовлен.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин V f , которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Германиевые диоды имеют прямое падение напряжения равное 300 – 400 милливольт. Например, проверенный нами точечный германиевый диод Д9, который ранее применялся в качестве детектора в радиоприёмниках, имеет пороговое напряжение около 400 милливольт.

Диоды Шоттки имеют V f в районе 100 – 250 mV;

У германиевых диодов V f , как правило, равно 300 – 400 mV;

Кремниевые диоды имеют самое большое падение напряжения на переходе равное 400 – 1000 mV.

Таким образом, с помощью описанной методики можно не только определить исправность диода, но и ориентировочно узнать, из какого материала и по какой технологии он изготовлен. Определить это можно по величине V f .

Возможно, после прочтения данной методики у вас появится вопрос: «А как же проверить диодный мост?» На самом деле, очень просто. Об этом я уже рассказывал .

Учебный курс Франка

Стабилитроны

Стабилитроны проводят ток не только в прямом, но и в обратном направлении, когда приложенное напряжение больше. затем напряжение стабилитрона.
Этот эффект используется для стабилизации напряжения. Стабилитроны являются частью блока питания.

Различные стабилитроны. Напряжение стабилитрона всегда напечатано на корпусе, но его часто трудно прочитать.

Стабилитрон используется в режиме обратного смещения с последовательным резистором. Резистор всегда нужен для ограничения электрический ток. Падение напряжения на стабилитроне стабильно в пределах диода и соответствует спецификации диода. Диоды от 2,4 В до 100 В существуют. Наиболее распространены для напряжения от 2,7 В до 15 В. Номинальная мощность стабилитрона диодов мощностью от 500 мВт до 2 Вт.

Приложения

Для стабилизации напряжения используется так называемый эффект Зенера. Поэтому стабилитрон используется в обратном смещении. и последовательно с резистором. Когда напряжение становится выше, чем напряжение стабилитрона, диод закорачивает и стабилизируется при этом конкретном напряжении стабилитрона. Чрезмерное падение напряжения на резисторе.

Типы ZD и ZPD

Европейские типы ZD или ZPD легко идентифицировать. ZPD12 означает напряжение стабилитрона 12 В.

Типы 1N

Напряжение стабилитрона американских 1N-типов не узнать по типу.
Вот список некоторых распространенных типов:

Тестирование

Стабилитроны можно проверить как обычные диоды с помощью мультиметра с диодным диапазоном. Функция Зенера не может проверить мультиметром.

Для проверки функции стабилитрона или для выяснения напряжения стабилитрона неизвестного стабилитрона испытательная установка с мощностью питание и последовательный резистор должен быть построен.

Всегда целесообразно проверять работу стабилитрона, когда электронная плата находится под напряжением. С минусом вывод вольтметра на землю плюсовой вывод подсоединен к катоду. Измеряемое напряжение должно быть стабилитроном Напряжение.

Поиск и устранение неисправностей

Дефекты стабилитронов встречаются не очень часто. Нестабильный блок питания обычно имеет другой дефект. Вероятно, последовательный транзистор создает проблемы.

Когда стабилитрон неисправен и этот диод недоступен, стабилитроны меньшего размера можно включить последовательно, чтобы получить нужное напряжение.

Стабилитроны можно использовать в последовательном соединении.

Цены

Стабилитроны дешевы и стандартная цена в Европе составляет около 0,05 €

Ссылки и источники

Википедия: Стабилитрон

Как собрать стабилитрон и тестер светодиодов с помощью таймера 555 своими руками

Если у вас есть куча утилизированных стабилитронов, вам нужен быстрый способ сортировки. их. В этой статье я описываю, как создать простое тестовое оборудование, которое может можно использовать для измерения напряжения пробоя стабилитрона. Его также можно использовать для тестирования светодиодов и их цвета, так как иногда цветной светодиод может выглядеть белым, когда не горит. Этот зенеровский тестер питается от 9V аккумулятор, поэтому он не включает опасное сетевое напряжение и может измерять диоды до 90В с помощью Повышающий преобразователь таймера 555.

Я также использую его для проверки сгоревших светодиодов в сетевой лампочке.

Основные характеристики

• Постоянный испытательный ток 5 мА
• Поддерживает диоды до 90 В
• Работает от батареи 9 В, что делает его безопасным и портативным
• Может измерять компоненты SMD
• Имеет клеммы быстрого подключения для отображения напряжения и тока
• Дешево построить
• Защита на короткозамкнутых и разомкнутых (без нагрузки) клеммах
• Может тестировать цепочку светодиодов даже в сетевой лампочке


* ДУТ = D прибор U nder T est или D йод U nder T est

Начиная слева направо, у нас есть батарея 9 В в качестве источника питания и внешний выключатель питания (красный на изображении выше). Когда выключатель питания горит красный светодиод. В этот момент схема потребляет 4 мА. Стабилитрон D2 был добавлен последовательно со светодиодным индикатором питания, поэтому при входном напряжении падает ниже 5 вольт, красный светодиод гаснет, и требуется замена батареи.

S1 — это кнопка мгновенного действия, которая используется для питания остальной части схемы. при нажатии. Эту кнопку TEST следует нажимать после подключения тестируемого устройства и всего на несколько секунд, пока напряжение на мультиметре не стабилизируется. Это по нескольким причинам: катушка индуктивности L1 немного нагревается и предотвращает расход батареи.

ИС таймера 555 используется для повышения напряжения. Роль R2, R3 и C2 состоит в том, чтобы установить выходную частоту. С этой настройкой входной ток, когда ТЕСТ кнопка нажата составляет 110 мА. Делая резисторы или конденсатор выше значение, частота будет уменьшаться и, следовательно, потребляемая мощность. С 2,2К резисторов и конденсатора 100н входной ток был 270мА! Даже 110мА это немного выше на 9V, но он потребляет этот ток только тогда, когда кнопка тестирования нажал. C3 и C4 — развязывающие конденсаторы для устранения помех по напряжению.

Когда силовой MOSFET Q1 включен, катушка индуктивности L1 будет накапливать энергию в виде магнитное поле. Когда MOSFET выключен, магнитное поле схлопывается, создавая более высокое напряжение, которое будет заряжать C5 и C6 через D3. D3 должен быть Диод Шоттки, но у меня его не было. Конденсаторы С5 и С6 должны быть рассчитаны на не менее 100 В и имеют низкое ESR. Я использовал два параллельно для более высокого емкость и меньше ESR.

R5 используется для разрядки конденсаторов.
Д5 — стабилитрон для фиксации напряжения до 100В. Напряжение фиксации должно быть ниже номинального напряжения на выходе конденсаторы . Я использовал 3 стабилитрона последовательно. У меня было 30В + 30В + 32В = 92В.

CON5 — это клемма быстрого подключения с пружинами, используемая в основном для динамиков. разъем имеет две пары красных и черных разъемов. Правильная пара используется для подключите выводы вольтметра, а к левой паре можно подключить амперметр для проверки испытательного тока. J1 в двухконтактной перемычке. Когда ток счетчик подключен, перемычку необходимо вытащить и установить обратно, когда счетчик тока не подключен.

CON6 и CON7 — это два толстых штифта, используемые для соединения с ними двух зажимов типа «крокодил». ИУ подключается через них. PAD1 — это просто медная площадка, используемая для тестирования SMD. диоды. В конце видео вы можете увидеть протестированный светодиод 0805.

Поскольку во всех таблицах данных указан испытательный ток 5 мА для стабилитронов, нам потребуется способ поддержания постоянного тока во всех диапазонах напряжения. Или почти, так как в при более высоких напряжениях ток уменьшится ниже 5 мА, так как батарея не может подавать большой ток.
Я использовал двойной операционный усилитель LM358, потому что это все, что у меня было, кроме одного операционного усилителя. Сделаю. U2.2 — это неиспользуемый операционный усилитель, и, судя по тому, что я прочитал в Интернете, неиспользуемый операционный усилитель нельзя оставлять плавающим, так как это может вызвать шум, высокий потребление и даже внутреннее повреждение чипа. Вместо этого неинвертирующий вход должен быть подключен при напряжении между GND и VCC и инвертирующим входом подключается к выходу.

U2.1 — операционный усилитель, управляющий транзистором Q3 общего назначения. Транзистор NPN и действует как переменный резистор, чтобы поддерживать ток на уровне около 5 мА. R7 — резистор 200 Ом для контроля тока. Когда проходит 5 мА через R7 на нем будет напряжение 1В. Это напряжение контролируется операционный усилитель с инвертирующим (-) входом. Неинвертирующий (+) вход контролирует падение напряжения на диоде D4. R4 обеспечивает достаточный ток, чтобы вызвать Падение напряжения 1В на диоде D4. А так как операционный усилитель пытается сохранить входы с одинаковым потенциалом, транзистор Q3 будет оставаться в линейном состоянии. области, изменяющей свое «сопротивление», и поэтому мы имеем постоянный ток через ДУТ.
С7 — это всего лишь развязывающий конденсатор для ОУ.

Коробка сделана из листа пластика Guttagliss.
