Как проверить стабилитрон мультиметром и, не выпаивая с платы
Стабилитрон нужен для того, чтобы обеспечивать качественный уровень напряжения. Данный полупроводник является неотъемлемым элементом стабилизированных БП. Со временем в виду некачественного напряжения стабилитрон может выйти из строя, поэтому нужно уметь осуществлять проверку стабилитрона.
Основным прибором для этих целей служит мультиметр. Однако «диод Зенера» можно проверить и другими способами, о которых вы сможете узнать в данной статье сайта про электрику https://samelektrikinfo.ru/. Итак, о том, как проверить стабилитрон мультиметром, а также, какие другие способы проверки стабилитронов существуют, читайте в данной статье.

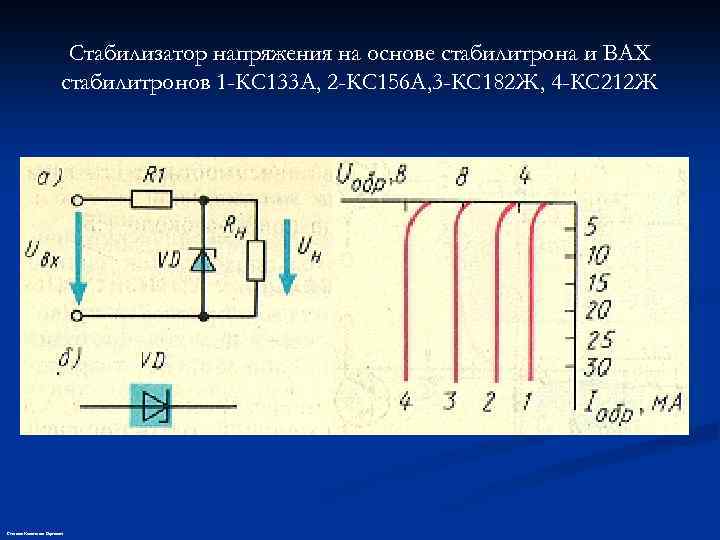

Что такое стабилитрон, принцип работы стабилитрона
Стабилитрон часто называют диодом Зенера, и неспроста, поскольку он работает в режиме пробоя при обратном смещении. Принцип работы стабилитрона основан на постоянстве напряжения при уменьшении сопротивления перехода.
Что такое стабилитрон, принцип работы стабилитрона
Что это значит? Простыми словами, стабилитрон призван удерживать напряжение в постоянном значении, это основная из его функций. В целом слово «стабилитрон» сохраняет за собой смысл «стабилити», то есть, стабилизировать или нормализировать напряжение.
Что такое стабилитрон, принцип работы стабилитрона
В схему стабилитрон подключается только в обратном направлении. Если подключить стабилитрон в прямом направлении, то он будет работать как обычный диод, отсюда, кстати, и название «диод Зенера». Так вот, правильным подключением стабилитрона считается обратное подключение, когда к плюсу подсоединяется минус, и, наоборот.
Как проверить стабилитрон мультиметром
Перед проверкой стабилитрона мультиметром, убедитесь в том, что вы умеете правильно использовать данный прибор. О том, как пользоваться мультиметром, можно прочесть здесь https://samelektrikinfo.ru/kak-polzovatsya-multimetrom.html. Если стабилитрон сгорел, то он будет негативным образом влиять на блок питания, а тот, в свою очередь, на работоспособность аппаратуры.
Как проверить стабилитрон мультиметром
Поэтому первое, на что нужно обратить собственное внимание при ремонте БП — это исправность стабилитронов. Проверить стабилитрон мультиметром не оставляет особого труда, поскольку проверка производится аналогично проверке обычных диодов. О том, как проверить диод мультиметром уже рассказывалось ранее, однако ничего не мешает повторить данную информацию снова.
Способ №1
Проверка стабилитрона мультиметром в режиме прозвонки диодов. Для этого следует переключить мультиметр в режим прозвонки диодов, после чего проверить стабилитрон в прямом направлении (как подключить смотрите выше).
Как проверить стабилитрон мультиметром
Если стабилитрон неисправен то он будет прозваниваться в обе стороны.
Способ №2
Проверка стабилитрона мультиметром в режиме измерения сопротивления. Для этого нужно переключить мультиметр в режим измерения сопротивления, после чего красным щупом дотронуться до анода стабилизатора, а чёрным до катода (прямое направление).
Как проверить стабилитрон мультиметром
При этом если мультиметр покажет минимальное сопротивление, то стабилитрон исправен. При проверке в обратном направлении на мультиметре должен высветиться знак бесконечности.
Проверка стабилитрона не выпаивая с платы
Можно также проверить стабилитрон и прямо на плате, однако нужно учитывать различные наводки от других элементов. Проверка осуществляется путём прозвонки стабилитрона мультиметром. Если стабилитрон пробит, то он будет звониться в обе стороны.
Как проверить стабилитрон, не выпаивая с платы
Если говорить о других способах проверки стабилитронов на исправность, то наиболее подходящим из них является применение транзистор-тестера. Данный прибор представляет собой универсальное устройство для проверки таких элементов, как конденсаторы, транзисторы, катушки индуктивности и т. д.
Транзистор Тестер
Для проверки работоспособности стабилитрона данным способом, достаточно будет зажать стабилитрон в специальном разъёме, после чего на дисплее транзистор-тестера высветится вся необходимая информация.
Что такое стабилитрон, принцип работы стабилитрона
Как видно, проверка стабилитрона во многом схожа с проверкой обычных диодов.
Поделиться с друзьями
Прибор для проверки стабилитронов, схема
Главная » Авто своими руками
Опубликовано:
Радиолюбители иногда сталкиваются с проблемой проверки стабилитронов без маркировки. Естественно существует множество способов, например лабораторный блок питания с функцией ограничения тока и т.п., но многие пользуются самодельными регулируемыми стабилизаторами напряжения без функции ограничения тока, либо блок питания имеет функцию не стабилизации, а защиты по току. Было решено построить простой автономный тестер, который может проверить напряжение стабилизации стабилитронов. Для этих целей использованы готовые модули купленные в китайских интернет-магазинах.
1) Повышающий DC-DC преобразователь напряжения на базе микросхемы MT3608.
Такие преобразователи довольно популярны и стоят копейки, могут обеспечивать выходное напряжение 28-30 Вольт.
2) Плата заряда LI-ION аккумуляторов от USB. Плата по сути из себя представляет автоматическое зарядное устройство для одной банки Li-Ion аккумулятора, обеспечивает максимальный ток заряда до 1 Ампер.
3) Литий-ионный аккумулятор любого стандарта, емкость тоже особо большой роли не играет.
4) Цифровой Вольт-Амперметр на напряжение 30 Вольт
5) Панелька для микросхем DIP, такие панельки предназначены для беспаечного монтажа, сюда будет вставляться стабилитрон, который нужно тестировать.
Это основные компоненты, остальное мелочь.
В качестве корпуса для этой конструкции был использован футляр от дешевого повербанка за доллар.
Из-за ограниченного места в корпусе я использовал никель-металл-гидридные аккумуляторы по 1,2 Вольт, которые соединены последовательно. В этом случае можно и не ставить специализированную плату для зарядки, поскольку никелевые аккумуляторы не так критичны к зарядке как литиевые.
Схема конструкции сейчас перед вами.
Изначально берем плату DC-DC преобразователя и вращаем подстроечный резистор до тех пор, пока на выходе не получим максимально возможное напряжение.
Исходя из этого, становиться ясно, что наш тестер может проверять стабилитроны с напряжением стабилизации не более 28-30 Вольт.
Ограничительный резистор предназначен для ограничения тока через стабилитрон, если его не устанавливать, то подопытный стабилитрон сгорит.
Электролитический конденсатор на выходе платы предназначен для сглаживания пульсаций с преобразователя, это нужно для избежания ложных показаний вольтметра, поскольку на выходе таких плат довольно большие пульсации.
Выключатель, думаю понятно для чего предназначен, может быть заменен на кнопку любой мощности.
С учетом того, что такой тестер будет работать кратковременно, заряда батареи хватит на очень долгое время, поэтому при желании источник питания может быть заменен на батарейку стандарта 6F22 (обычная крона на 9 Вольт).
Показания снимаются напрямую со стабилитрона, прибор работает довольно точно и может корректно проверять стабилитроны буквально любой мощности.
В практике применяется не так часто как мультиметр, но является незаменимым инструментом, когда быстро нужно проверить стабилитрон.
Автор; АКА КАСЬЯН
Как вам статья?
Рейтинг
( 1 оценка, среднее 5 из 5 )
Мир испытаний и измерений | Ресурсы по тестированию и измерениям
Веб-сайт Test and Measurement World является домом для испытательного и измерительного оборудования, компаний и ресурсов. Веб-сайт Test and Measurement World охватывает ВЧ, беспроводную связь, электронику, электротехнику, оптоволокно, авионику, биомедицину, Автомобильные и сетевые доменные зоны. Test and Measurement World охватывает ресурсы в виде заметок по применению, терминологий, сравнение продуктов, новости и т. д.
На сайте представлено оборудование и ресурсы таких компаний, как Keysight, Anritsu, NI (National Instruments), Rohde & Schwarz,
Analog Devices, Tektronix Inc.
, Yokogawa и др.
Термин «тестирование и измерение» относится ко всему, что связано с тестированием и измерением различных параметров. Как уже упоминалось, он применяется к широкому спектру технологий и различных доменных областей. Он также может применяться ко всему жизненному циклу продукта, который охватывает различные типы испытаний, например. модульное тестирование, интеграционное тестирование, предустановочные испытания в среде моделирования в лаборатории, полевые испытания и так далее.
Ниже приведены преимущества испытаний и измерений:
• Производит продукцию с минимальным количеством дефектов или без дефектов.
• Сокращает количество переделок и, следовательно, экономит время и деньги.
• Автоматизированный тип тестирования исключает любые человеческие ошибки.
На рисунке выше показано дерево карты сайта веб-сайта с выделением различных разделов.
Секция оборудования для испытаний и измерений
Этот раздел журнала Test and Measurement World охватывает широкий спектр оборудования, которое можно использовать для испытаний и измерений продуктов на
различные этапы.
Ниже приведены ссылки на популярное оборудование в каждой из категорий, указанных на правой боковой панели:
Генератор ВЧ-векторных сигналов.
Эмулятор канала MIMO
Цифровой осциллограф
Анализатор мощности
Анализатор оптического спектра
Тестовый набор DME
Цифровой измеритель давления
Решение для анализа транспортных средств
Кабельный тестер
Замечания по применению для испытаний и измерений
Раздел «Примечания по применению» на всемирном веб-сайте по испытаниям и измерениям содержит примечания по применению, связанные с использованием оборудования, процедуры испытаний, приложение. примечания о новых продуктах с функциями / спецификациями и т. д.
См. следующие ссылки для ознакомления с указаниями по применению популярного контрольно-измерительного оборудования: Тестовое решение
Litepoint и Keysight Zigbee
Платформа тестирования NI WLAN
Keysight 89600 ВСА
EMI Система тестирования ЭМС
Терминология испытаний и измерений
В этом разделе рассматриваются термины, относящиеся к параметрам испытаний и измерений и оборудованию.
Это также обеспечивает сравнение оборудования, которое помогает в принятии решений о покупке.
VSG против VSA
СНС против ВНА
Анализатор спектра против сетевого анализатора
Веб-сайт Test and Measurement World поддерживается и управляется высококвалифицированными профессионалами, имеющими опыт работы более 15 лет в испытательно-измерительной отрасли. Мы знаем жизненный цикл тестового и измерительного аппаратного и программного обеспечения с самого начала. Мы просим сообщество тестирования и измерения предоставить нам отзывы для улучшения веб-сайта.
Преимущества веб-сайта Test and Measurement World
Ниже приведены преимущества веб-сайта Test and Measurement World для посетителя.
➨Информация достоверна, так как написана и проверена опытными инженерами.
➨ Содержит всю информацию по испытаниям и измерениям для инженеров в одном месте.
➨Помогает найти контрольно-измерительное оборудование для инженеров, работающих в разных областях.
➨ Раздел терминологии охватывает страницы, связанные со сравнением продуктов. Это помогает посетителю
понять особенности различных производителей и сопоставить их с их требованиями.
➨Содержит примечания по применению новых выпусков продуктов, а также процедуры испытаний и методы использования оборудования.
для измерения различных параметров T&M.
Поделиться этой страницей
Перевести эту страницу
Последние сообщения
Мир испытаний и измерений
Как измерить стабилитрон с помощью мультиметра
Автор: justelctrogoОпубликовано Как измерять стабилитроны с помощью мультиметров . Стабилитроны — это тип диодов, специально разработанный для работы в цепях
См. также Определение и назначение стабилитрона
Стабилитроны, обладающие этим уникальным свойством, обычно используются в цепях
В общем, есть два простых способа узнать, может ли стабилитрон нормально функционировать или он был поврежден. Оба способа измерения этого стабилитрона будут рассмотрены в этой статье.
Как измерить стабилитроны с помощью омметров на мультиметрах Одним из самых простых способов является использование функции омметра на мультиметре. Тестирование или измерение стабилитрона с помощью омметра на этом мультиметре может определить, испытывает ли рассматриваемый стабилитрон
- Установите положение переключателя в положение Ом (Ом)
- Подсоедините черный щуп к катодной клемме (маркировка браслета)
- Подсоедините красный щуп к клемме анода.
- Чтение результатов измерения на дисплее мультиметра
- На дисплее должно отображаться определенное значение (например, 0,45 МОм или 450 кОм), указывающее, что стабилитрон все еще находится в хорошем состоянии. Но если он не показывает определенного значения, то можно констатировать повреждение диода.
- Поворот черного щупа к клемме анода и красного щупа к катоду (маркировка браслета)
- Чтение результатов измерения на дисплее мультиметра
- Его значение сопротивления Infinity (бесконечность) или Open Circuit (OL) указывает на то, что стабилитрон находится в хорошем состоянии. Но если он показывает определенное значение сопротивления, то скорее всего Диод был поврежден.
Второй способ — использовать функцию вольтметра на мультиметре, чтобы проверить, находится ли стабилитрон в хорошем состоянии или поврежден.
Чтобы выполнить этот тест, нам нужно создать простую схему, состоящую из резистора, включенного последовательно со стабилитроном и обеспечивающего обратное 9.0077 смещения
Напряжение, которое мы предоставляем, должно быть выше указанного напряжения Zener . В приведенном ниже примере схемы мы даем напряжение до 9 вольт от 9-вольтовой батареи. Напряжение стабилитрона или напряжение пробоя на стабилитроне, который мы используем, составляет 5,1 В. Нам также нужен резистор в качестве барьера. Резистор, который мы используем, составляет 1 кОм.
- Установите стабилитрон, как показано на рисунке выше.
- Установите положение переключателя в положение вольта (В)
- Подсоедините красный щуп к катоду (отметка браслета)
- Подсоедините черный щуп к клемме анода.
- Считайте результаты измерения на дисплее мультиметра, убедитесь, что отображаемое значение близко к значению Zener Voltage (пробойное напряжение ).
