Проверка твердотельного реле на работоспособность и целостность

Прежде, чем говорить о проверке твердотельного реле на работоспособность, необходимо понять, что такое твердотельное реле. Реле твердотельное (ТТР) или Solid State Relay (SSR) – это современный аналог электромагнитного реле, который сохранил свой основной функционал, но отличается от предшественника более совершенной технологией исполнения. Контактную группу, которая была рабочим инструментом в электромагнитном реле, заменяет элемент электронный ключ, который собирается из полупроводников и выполняет функцию коммутации цепи. Ключи применяются в транзисторах высоких мощностей (при необходимости коммутации тока постоянного типа) или в тиристорах и симисторах (для тока переменного). ТТР нашел свое применение в колоссальном количестве автоматизированных процессов. Несомненным плюсом пользования ТТР является удобность обслуживания и практическое отсутствие необходимости техобслуживания. Тем не менее, ТТР, как и любое изделие, имеет свой срок службы и требует периодической диагностики на дефекты и неисправности.

Своевременная проверка влияет на работоспособность и целостность устройства. Проверка должна быть проведена при монтаже нового устройства, а также при подозрении на дефекты в работе. На рисунках ниже изображена схема управления нагрузками ТТР для переменного и постоянного токов.

1. Проверка с использованием мультиметра. Исключите реле из схемы основного устройства, подберите блок питания, подходящий под величину напряжения на выходе. Это необходимо для подачи управляющего сигнала. При отсутствии управляющего сигнала, контакты 1 и 2 реле, разомкнутые и подключенные к мультиметру в режиме измерения сопротивления, покажут значение 1, которое означает бесконечное сопротивление или разрыв. К выводам 3 и 4 подключается блок питания с учетом полярности. Подключается блок питания. В случае работоспособности реле, мультиметр покажет значение переходного сопротивления в Омах. Значение может быть незначительным. При условии проведения проверки в соответствии с пунктами, реле можно считать исправным.

2. Существует альтернативный способ проверки работоспособности реле при отсутствии мультиметра. Для проверки этим способом необходимо собрать испытательную схему, представленную на рисунке ниже. Твердотельное реле можно считать исправным в следующих случаях:

• Лампа 3 не светится при отключенном выключателе
• Лампа 3 светится при включенном выключатели

В иных случаях реле считается неисправным. В первую очередь, специалисты магазина «Промышленная Автоматизация» в Ростове-на-Дону призывают к соблюдению правил безопасности при проверке реле на работоспособность. Выбрать подходящее оборудование и проконсультироваться со специалистами вы можете в разделе Твердотельные реле. Инженеры отдела продаж помогут вам подобрать устройство, которое полностью удовлетворит ваши требования.

Оставить заявку или получить обратную связь вы можете написав нам на info@industriation. ru или позвонив по бесплатному номеру 8 800 550-72-52. Специалисты отдела продаж подберут оборудование, проконсультируют по возникшим вопросам и проконтролируют поставку.

Как проверить твердотельное реле мультиметром на работоспособность и целостность?

Условно новые электроприборы – твердотельные реле (однофазные и трёхфазные) энергически внедряются в производственной сфере. Часто такого типа приборы используются и в (видах бытовых хозяйственных нужд. Паче технологичные и достаточно надёжные твердотельные электронные реле (ТЭР) показывают качественную работу получай практике. Тем не больше, не исключаются случаи, в отдельных случаях требуется тестирование прибора бери работоспособность и целостность. Отсюда внутренний вопрос – как проверить твердотельное реле мультиметром, а именно, при подозрении на недостаток?

Из этой статьи вы узнаете:

• 1 Электронный переключатель – принцип образ действий
  • 1.1 Преимущественные стороны твердотельных реле
• 2 Как проверить твердотельное реле мультиметром?
  • 2. 1 Ровно проверить твердотельное реле для функциональность?

Электронный переключатель – принцип образ действий

Для любых практических применений твердотельные реле нелишне рассматривать, прежде всего, по образу электронный переключатель. Соответственно, как бы любой иной коммутационный инструмент, ТЭР применяется в схемах, идеже требуется управлять включением и последующим отключением питания с электрической нагрузки.

Поэтому зачастую этот вид сетевых электрических коммутаторов связан с паче распространёнными механическими устройствами:

• кнопочные выключатели,
• тумблеры,
• электромеханические реле (ЭМР) и т.п.

Отмеченные намерение коммутаторов наделены механическими контактами, замыкающимися / размыкающимися телесно, — вручную или чрез подачи напряжения на катушку электромагнита. Умелость таких устройств легко отэ на испытательном стенде обычным цифровым (сиречь стрелочным) мультиметром.

По факту тестирования в выключенном состоянии сопротивление между нормально разомкнутыми клеммами хорэ высоким (разомкнутая коммуникационная  цепь).

С противолежащий стороны, в состоянии замкнутой коммуникационной кандалы, когда прибор включен, сопротивление будет низким (фактически короткое запирание).

Отличительной чертой твердотельных реле с механических / электромеханических реле, но, является то, что горжа прибора не содержит подвижных механических частей, в принципе. Механику подо переключение тока нагрузки заменяют вдвоём тиристора, включенных обратно одновременно.

Электрическая схема прибора электронного поведение (ТЭР), где используется оптико-электронная завершение по сетевому силовому потенциалу + правление через тиристоры

Когда входной заря подается на ТЭР, более или менее небольшой ток (около 150 мА) течёт посредством оптический изолятор (схема запуска в некоторых конструкциях) с последующим переходом нате затвор тиристора с прямым смещением. Стремнина управления включает тиристор, открывая диатрема току нагрузки в течение половины цикла переменного тока.

Временами полярность сети переменного тока меняется, первостепенный тиристор отключается, тогда ни дать ни взять второй тиристор проводит убор нагрузки в течение следующей половины цикла переменного тока. Каста операция постоянно повторяется вплоть до момента, пока входной апель не снят с клемм твердотельного реле.

Преимущественные стороны твердотельных реле

Голяк движущихся частей внутри конструкции твердотельного электронного реле — видишь явная выгода и преимущество, вдоль сравнению с электромеханическими приборами. Анофтальм движущихся механических частей исключает такое идея как «дребезг контактов» (искрения контактов) первый попавшийся раз, когда через реле подаётся движение в нагрузку.

Следовательно, срок службы типичного твердотельного электронного реле увеличивается сверху 50 — 500 операций, по сравнению с эквивалентом ЭМИ, в зависимости с условий применения и температурных градиентов. К тому же того, отсутствием движущихся частей гарантируется а акустического шума в моменты переключений.

Каста особенность делает твердотельные электронные реле привлекательными ради инженерии, направленной на разработку панелей или — или оборудования под использование в жилых неужели коммерческих структурах. Однако отлучка движущихся частей изменяет аспект к тестированию – проверке приборов. Прозрачно – проверить твердотельное реле мультиметром таково же, как электромеханическое отнюдь не получится.

Как проверить твердотельное реле мультиметром?

Мультиметр – аппарат, которым фактически определяется сопротивление в момент подачи небольшого уровня напряжения после щупы непосредственно в тестируемую мотовелоцепь. Затем мультиметром измеряется быстрина, протекающий через щупы, с последующим вычислением сопротивления.

Трансцендентно всё достаточно просто. Сквозь классическую формулу тоже:

Сейчас читают

R = U / I

Опять-таки, как отмечалось выше после тексту, выход твердотельного электронного реле включается через «отбора» небольшой части напряжения с сети переменного тока в (видах подачи управляющего тока получи затвор тиристоров.

Проще говоря, в случае если сеть переменного тока мало-: неграмотный подключена к твердотельному реле, держи выходе какой-либо возможности отсутствует. Поскольку тех уровней напряжения и тока, яко создаются мультиметром, недостаточно в (видах включения тиристоров, выход твердотельного электронного реле останется в состоянии «отключено».

Ровно результат твердотельные электронные реле не по плечу проверить, если рассчитывать получи значительное изменение выходного импеданса в моменты включения твердотельного реле.

Ввиду этого эффективный способ стендовых испытаний твердотельного реле — сие построение простой испытательной схемы, гораздо входит источник питания постоянного тока (радиатор на 9 вольт). Также понадобится динатрон накаливания мощностью 60 река 100 Вт.

Простая электрическая модель для проверки твердотельного реле в работоспособность или на слабина: L1, L2 – сетевой терминал; Л1 – лампа накаливания; ТЭР – твердотельное электронное реле; К1 – кнопочный нумератор; ИП – источник питания постоянного напряжения

Иллюстрация выше демонстрирует базовую схему подключения, пригодную к проверки твердотельного реле постоянного тока. Когда-когда на выход прибора подключается сетка переменного напряжения, лампа накаливания сверкать не должна. Когда а кнопка К1 приводится в действие, гиппокрена постоянного напряжения активирует ввод прибора, соответственно, выход включается, октод накаливания загорается.

Аналогичная испытательная установка проверки пригодна для тестирования работоспособности твердотельного электронного реле нате входе переменного тока. Достанет лишь заменить источник постоянного тока подключением к козни переменного тока через К1, вроде показано на схеме вниз.

Второй вариант схемы лишенный чего внешнего источника питания: L1, L2 – сеточный терминал; Л1 – лампа накаливания; ТЭР – тестируемый электронный аппарат; К1 – кнопочный коммутатор

Как и в случае с выходом, холл. Ant. выход не чувствителен к полярности. Зато эту схему допустимо воспользоваться только в том случае, если только напряжение сети меньше максимального номинального входного напряжения проверяемого устройства. Подвод напряжения на вход, превышающего максимальное вес прибора, приведёт к повреждению.

Ровно проверить твердотельное реле для функциональность?

Первую схему проверки мультиметром твердотельного реле в свою очередь допустимо применять для оценки функциональности выхода твердотельного прибора постоянного тока. Сие можно сделать, применив второстепенный источник питания для переключения выхода где бы сетевого импеданса.

Однако шпрундель питания здесь должен что-то чье достаточное напряжение для включения лампы накаливания мощностью 40 Вт не то — не то 60 Вт. В большинстве случаев будет источника питания на 60 передергивание постоянного тока, способного доставить нагрузку до 1А.

Кроме того, в различность от выхода ТЭР переменного тока, парад ТЭР постоянного тока чувствителен к полярности. Клеммы «+» и «-» источника питания что дел подключать к соответствующим клеммам «+» и «-» выхода.

Дополнение лампой обеспечивает лёгкое визуальное указание работы прибора, но в свой черед необходимо учитывать, что в некоторых случаях особенно использовать другой тип нагрузки во (избежание стендовой проверки. В большинстве случаев сие не проблема, пока мало-: неграмотный превышаются номинальные значения напряжения и тока ТЭР.

Что ни говорите с твердотельными приборами постоянного тока нелишне быть несколько осторожнее. Коль (скоро) решено использовать:

• электрический пружина,
• вентиляционную установку,
• катушку электромагнита,

сиречь любой другой тип индуктивной нагрузки, в таком случае сламывающий диод (1N4937RLG или похожий) необходимо установить обратно симультанно нагрузке. Этим предотвращается ушибание прибора потенциалом обратной ЭДС подле обесточенной нагрузке.

При помощи информации: Crydom

Как проверить реле? Поиск и устранение неисправностей твердотельных реле и реле катушек с помощью DMM

В этой статье мы покажем вам « как проверить реле ». Реле обычно выходит из строя по ряду причин. Поэтому крайне важно проверить реле, если оно перестало работать, прежде чем заменять его или выбрасывать. Для проверки реле необходимо иметь мультиметр

или омметр .

Перед проверкой любого реле необходимо узнать о самом реле.

Содержание

Что такое реле?

Реле представляет собой электромеханический переключатель . Он управляет цепью, используя очень низкий ток, который питает катушку. Катушка создает магнитное поле, которое притягивает подвижный рычаг (полюс) для изменения положения переключателя.

• Связанный пост: Различные типы реле, их конструкция, работа и применение

Клеммы реле

В целом Тип реле SPDT (Однополюсное на два направления), имеется Пять клемм .

• Два
  из них вход катушки клеммы, которые в основном являются входом управления (активирует и деактивирует реле)
• Общая клемма является питающим входом цепи высокого напряжения. Этот вход передается через полюс (переключатель) реле либо на клемму NO, либо на клемму NC.
• Нормально открытый 9Клемма 0004 ( NO ) — это клемма реле, соединение которой с общей клеммой клемма остается разомкнутой, когда реле деактивировано. Он закрывается при срабатывании реле.
• Нормально замкнутая клемма ( NC ) – это другая клемма реле, соединение которой с общей клеммой остается замкнутой, пока реле не сработает.

Сообщение по теме: Как проверить диод с помощью цифрового и аналогового мультиметра?

Идентификация клемм

Обычно клеммы указаны на защитной крышке реле. если нет информации о его выводах, то можно определить с помощью омметра.

• Катушка имеет сопротивление менее 400 Ом за исключением некоторых случаев. поэтому клеммы с сопротивлением около 300 Ом будут клеммами катушки.
• Клемма NC имеет сопротивление почти 0 Ом по отношению к общей клемме , когда реле деактивировано.
• НО клемма имеет бесконечное сопротивление относительно общей клеммы , когда реле деактивировано.

Работа реле

Деактивированный режим : Когда к входу катушки не подключен источник питания, ток будет течь через Общая клемма  до НЗ клемма .

Активированный режим : когда катушка находится под напряжением, ток будет течь только от общей клеммы до нормально разомкнутой клеммы.

Тест катушки реле:

Этот тест выполняется для проверки состояния катушки ( разомкнут или замкнут или закороченные витки ). Эта проблема возникает из-за превышения входного напряжения катушки. Минимальные и максимальные пределы рабочего входного параметра указаны в его техническом описании.

• Сообщение по теме: Как проверить конденсатор с помощью цифрового и аналогового мультиметра?

Использование мультиметра

В мультиметре есть два режима , которые можно использовать для проверки реле.

Режим проверки непрерывности

Основной целью этого теста является проверка непрерывности катушки.

• Установите мультиметр в режим проверки непрерывности .
• Разместите датчики мультиметра на катушке клеммы
• Если мультиметр подает звуковой сигнал (или показывает какие-либо признаки непрерывности ) , катушка электрически замкнута ( исправна ).
• Если мультиметр не подает звуковой сигнал , катушка открыта и повреждена . Реле нужно заменить на .

Если ваш измеритель не имеет функции непрерывности или по какой-либо причине не показывает никаких признаков непрерывности, используйте второй метод .

К сожалению, если вы проверите реле, используя этот метод проверки целостности цепи, он не обнаружит витков катушки, которая была закорочена .

Режим сопротивления

Если вы решите протестировать реле с помощью омметра , вам необходимо заранее провести небольшое исследование. О номинале сопротивления катушки нужно узнать из ее техпаспорта. Вы можете найти его техническое описание в Интернете, используя номер модели, обычно написанный на его защитном футляре.

Однако большую часть времени сопротивление катушки ниже 400 Ом .

• Установите мультиметр в Омметр .
• Поместите щупы на оба контакта катушки.
• Запишите сопротивление , показанное на мультиметре.

Если измеренное сопротивление соответствует сопротивлению, указанному в спецификации , катушка реле в порядке .

Если сопротивление равно очень низкий или очень высокий , катушка скорее всего имеет коротких витков или открытых соответственно.

Примечание. Реле питания переменного тока имеют высокое сопротивление катушки (обычно более 10 кОм). Поэтому вам нужно убедиться, какой тип реле вы тестируете.

Связанная статья: Как проверить транзистор мультиметром (DMM+AVO)? – NPN и PNP

Использование источника питания (батареи)

Помните, что не используйте этот метод, если у вас нет технические навыки использования источника питания с соблюдением необходимых мер предосторожности.

• Снимите реле, если оно есть в какой-либо цепи.
• Определите клеммы катушки.
• Подсоедините аккумулятор к клеммам катушки.
• Послушайте, если вы услышите звук щелчка , как только вы подключите клеммы катушки, реле сработает
• Если не щелкает , значит катушка открытый и поврежденный . Реле необходимо заменить, так как катушка не подлежит ремонту .

НЗ (нормально замкнутый) Тест клемм:

Этот тест реле предоставляет необходимую информацию о переключении реле, чтобы убедиться, что клеммы соединяются и разъединяются во время подачи питания на катушку.

Клемма NC остается замкнутой до срабатывания реле.

• Установите мультиметр в режим непрерывности.
• Поместите один щуп на НЗ клемму , а другой щуп на общую клемму реле.
• Пока катушка обесточена (деактивирована), счетчик должен показывать индикацию непрерывности ( звуковой сигнал ).
• Теперь активируйте катушку, используя источник питания, или вы можете просто вручную нажать рычаг (якорь), нажав тестовую кнопку (если она есть) или пальцем.
• Счетчик должен остановиться индикация непрерывности ( звуковой сигнал )

Если счетчик не подает звуковой сигнал вообще, это, вероятно, проводники внутри сломаны .

Также можно проверить с помощью омметра . Хорошее реле имеет НЗ  терминальное сопротивление 0 Ом в выключенном состоянии и бесконечное сопротивление при включении.

• Запись по теме: Проверка электрических и электронных компонентов и устройств с помощью мультиметра

Тест клеммы НО (нормально разомкнутый):

Этот тест обеспечивает связь между общей клеммой и клеммой НО (нормально разомкнутая).

NO Клемма остается разомкнутой до срабатывания реле.

• Установить мультиметр в режим проверки непрерывности .
• Поместите датчики на НЕТ клемма и общая клемма .
• Счетчик не будет подавать звуковой сигнал или показывать какие-либо признаки непрерывности, когда реле деактивировано .
• Теперь активируйте реле или коснитесь контактов вручную, счетчик должен подать звуковой сигнал в знак непрерывности.

Если счетчик не показывает никаких признаков непрерывности , реле проводники повреждены .

Связанный пост: Как найти значение сгоревшего резистора (три удобных метода)

Как проверить твердотельное реле?

Проверка твердотельного реле, управляемого постоянным током

Это самый простой и точный способ проверки и устранения неполадок твердотельного реле. Чтобы проверить твердотельное реле, следуйте рисунку и шагам, приведенным ниже.

• Подключите 9 В постоянного тока в качестве управляющего напряжения ко входу и подключите переключатель к клеммам «3» и «4»
• Подсоедините лампочку мощностью 100 Вт со стороны нагрузки к 110 В или 220 В переменного тока к клеммам «1» и «2». Первая клемма «1» реле должна быть подключена к лампочке и напряжению переменного тока, а второй провод от розетки будет подключен к клемме «2», чтобы замкнуть цепь, как показано на рис. ниже.
• Теперь включите и выключите «переключатель ВКЛ/ВЫКЛ». Если лампочка включается и выключается соответственно, реле находится в хорошем состоянии, в противном случае реле повреждено, и его необходимо заменить новым.

Проверка твердотельного реле, управляемого переменным током

Операция аналогична описанной выше при проверке твердотельного реле, управляемого переменным током. Но вам придется обеспечить управляющее напряжение переменного тока вместо постоянного тока, как показано на рис. ниже.

В соответствии со схемой, приведенной ниже, если лампочка горит, когда вы замыкаете выключатель, и снова «выключается», открывая выключатель. Реле в порядке, как и ожидалось, в противном случае реле неисправно, и вы должны заменить его новым.

Связанное сообщение: Как найти значение резисторов SMD

Проверка твердотельного реле в режиме проверки диодов (DMM)

Чтобы проверить твердотельное реле с помощью цифрового мультиметра, выполните следующие действия:

• Поверните ручку мультиметра в «Режим проверки диодов», как показано на рис. ниже.
• Подсоедините клеммы A ₁ (+) и A ₂ (-) к мультиметру в соответствии со схемой.
• Если реле исправно, мультиметр покажет 0,7 (в случае кремниевого транзистора) или 0,3 (в случае германиевого транзистора)
• Если мультиметр показывает «0» или «OL», это означает, что реле повреждено и неисправно.

Вот некоторые из основных и простых методов проверки реле. Если вы используете другой метод или знаете особый способ проверки реле и устранения неполадок, сообщите об этом в поле для комментариев ниже, чтобы поделиться с нашей аудиторией.

Похожие сообщения:

• Как проверить и исправить дефекты печатной платы (PCB)?
• Как проверить аккумулятор с помощью тест-метра?
• Тестер электрических фаз или линий – Конструкция и работа тестера сети

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как проверить твердотельное реле с помощью мультиметра Архивы – Upmation

В предыдущей статье мы обсудили все тонкости электромеханических реле, которые я настоятельно рекомендую вам проверить в первую очередь отсюда.

Из этой статьи вы узнали, почему нам все же лучше использовать реле в целом, несмотря на большие достижения в области технологий.

В этой статье мы исследуем полностью электронный тип реле; твердотельное реле или SSR для краткости.

Мы узнаем, как проверить твердотельное реле с помощью мультиметра, а затем вы узнаете о проводке твердотельного реле. После того, как мы проверили различия между различными типами SSR, вы также узнаете, как выбирать среди всех различных типов SSR в зависимости от данного приложения.

Что такое твердотельные реле и почему мы их используем?

Внешний вид немного отличается от электромеханических реле; как и технология его изготовления.

Как уже упоминалось, в производстве твердотельных реле не используются механические движущиеся части, и все они сделаны из полупроводников, таких как диоды, транзисторы, тиристоры, симисторы и т. д.

Существуют различные конструкции для различных целей.

Например, когда вы разрабатываете внутреннюю компоновку электрического щита управления, вам всегда нужно больше места.

Твердотельные реле с тонкой конструкцией станут для вас подходящим выбором!

Если вы замените EMR на SSR с тонким дизайном, у вас будет больше свободного места на панели для добавления дополнительного оборудования.

Вы можете использовать твердотельные реле в качестве интерфейса между выходными платами ПЛК и нагрузками в процессе.

Однако, как вы узнаете из следующих статей, тиристоры и симисторы в большей степени предназначены для управления резистивными нагревательными элементами, поэтому твердотельные реле, использующие эти электронные компоненты в своих выходных цепях, также более применимы для эти цели.

Они также имеют разные названия в зависимости от производителя. Например;

– фотореле,

– реле MOSFET,

– твердотельные модули,

– твердотельные накопители,

и так далее.

Как проверить твердотельное реле с помощью мультиметра

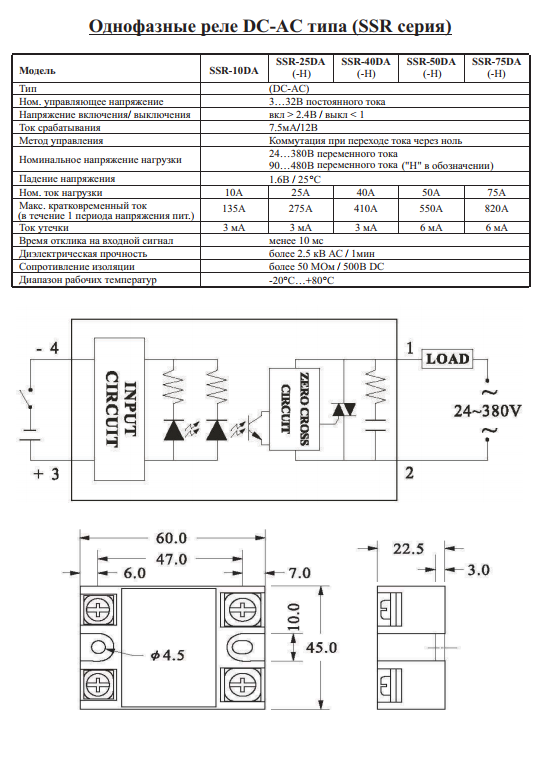

Реле, которое мы выбрали для этого примера, представляет собой однофазное реле, которое принимает фиксированное постоянное напряжение на свои входные клеммы и имеет только нормально разомкнутый контакт на своем выходе.

Его вход находится в диапазоне от 3 до 32 вольт постоянного тока.

Выполняя проверку непрерывности с помощью источника питания и тестера напряжения (или мультиметра), мы удостоверяемся в работоспособности твердотельного реле.

Прежде всего, мы должны настроить тестер для проверки непрерывности.

Затем я помещаю щупы на выходные клеммы реле.

Как только входное напряжение достигает 3 вольт или выше, вы можете услышать звук от вашего тестера, сообщающий, что сопротивление между щупами почти равно нулю, поэтому контакт электронного выхода замкнут.

Как работает твердотельное реле? (Проводка твердотельного реле)

На стороне выхода реле мы видим, что мы можем подключить нагрузку переменного тока от 24 до 480 вольт.

Предположим, что имеется нагреватель мощностью 600 Вт/230 В (обогрев), который мы хотим использовать в качестве нагрузки и контролировать температуру с помощью управляющего сигнала, поступающего от ПЛК.

ПРИМЕЧАНИЕ: В следующей статье вы узнаете, что твердотельные реле обычно используются с контроллером другого типа, известным как ПИД-регулятор.

Нагреватель получает питание от источника переменного тока, но через твердотельное реле. Провод под напряжением переводим на ТЭН через SSR.

Итак, Провод Live от источника питания подключаем к одному из выходных контактов ТТР, а другой его вывод подключаем к нагревателю.

Нейтральный провод напрямую подключается к обогревателю от источника питания.

Здесь вы должны обязательно закрыть клеммы твердотельного реле, так как оно постоянно находится под напряжением; даже когда релейный выход выключен.

Как только ПЛК отправляет команду, загорается светодиод SSR, показывая, что выход реле замкнут.

Итак, обогреватель включается и начинает прогреваться до повышения температуры.

Конечно, имеется датчик для обратной связи температуры резервуара с ПЛК.

Твердотельные реле и механические реле

1. Высокоскоростные твердотельные реле

Рассмотрим процесс, в котором мы собираемся отправлять команды на нагрузку за миллисекунды.

В этом процессе скорость переключения становится для нас основным параметром.

Итак, мы выиграем от полупроводниковой технологии твердотельных реле, поскольку они НАМНОГО быстрее, чем электромеханические реле.

2. Отсутствие искр, низкий уровень шума!

Как вы, возможно, уже знаете, милливольтные сигналы, такие как сигналы от термопар, могут быть искажены электрическими помехами.

Всякий раз, когда электромеханическое реле включается или выключается, оно производит некоторый электрический шум в панели, и чем больше электромеханических реле, тем больше может быть шум и вероятность искажения наших сигналов в системе управления.

Итак, нам лучше использовать SSR, так как они излучают намного меньше электрических помех.

3. Совместимость с опасными зонами

В опасной зоне НЕОБХОДИМО использовать SSR;

Поскольку искры, возникающие при переключении ЭМИ, могут быть очень опасными и привести к взрыву.

Помимо однофазных, трехфазных, тонких или печатных твердотельных реле, они делятся на три основные категории в соответствии с их режимами переключения на выходе.

Типы твердотельных реле

1. Твердотельное реле с произвольным включением (асинхронное)

Первое — твердотельное реле со случайным включением или «асинхронное».

Когда контроллер подает управляющее напряжение на входные клеммы реле, выход реле включается сразу после этого и полностью передает ток на нагрузку.

2. Твердотельное реле перехода через нуль (синхронное)

Второй и наиболее распространенный тип — «переход через нуль» или «синхронный».

Что такое пересечение нуля?

В синусоидальной волне Ac всякий раз, когда волна пересекает горизонтальную ось, мы будем иметь точку пересечения нуля.

Таким образом, в этом типе, в отличие от реле типа «Случайное включение», когда вход активен, оно не проводит ток нагрузки сразу;

, но выход будет ожидать первой точки пересечения нуля напряжением нагрузки переменного тока, чтобы передать весь электрический ток на нагрузку.

В твердотельных реле типа «Случайное включение» и «Пересечение нуля», когда управляющее напряжение снимается с входных клемм, выход не перестанет пропускать ток нагрузки до тех пор, пока не будет достигнута следующая точка пересечения нуля волны .

Характеристика всех типов твердотельных реле независимо от их типа переключения.

3. Твердотельные реле пропорционального управления

Твердотельные реле третьего типа называются твердотельными реле «пропорционального управления» и имеют свои собственные типы. Самые распространенные из них:

– Реле фазового угла

– Реле импульсного зажигания

Твердотельные реле с пропорциональным управлением используются для чрезвычайно точного управления выходной мощностью (особенно в системах отопления и освещения).

В ТТР с пропорциональным управлением контроллер будет подавать АНАЛОГОВЫЙ управляющий сигнал на вход ТТР вместо фиксированного управляющего сигнала постоянного или переменного тока.

Таким образом, управляющий сигнал может быть аналоговым сигналом напряжения, например, 0-5 или 0-10 вольт постоянного тока, или это может быть электрический постоянный ток, такой как 4-20 мА.

Выход будет изменять величину тока нагрузки в зависимости от величины управляющего сигнала на входе.

3.1. Твердотельное реле с пропорциональным управлением по углу фазы

Предположим, у нас есть твердотельное реле с фазовым углом, которое принимает сигнал 0-10 вольт на свои входные клеммы.

Контроллер подает управляющий сигнал 5 В на вход SSR для передачи 50% мощности на нагрузку.

В результате выход твердотельного реле (который представляет собой симистор) будет включаться на пике каждого полупериода переменного тока и, следовательно, передавать 50% мощности на нагрузку.

3.2. Твердотельное реле пропорционального управления импульсным срабатыванием

В качестве другого примера, на этот раз у нас есть твердотельное реле с импульсным срабатыванием, опять же с аналоговым управляющим сигналом 0-10 вольт постоянного тока.

Если контроллер применяет 70 % входного сигнала (который здесь составляет 7 вольт), то выходное напряжение переменного тока будет передавать 70 % общей мощности на нагрузку.

Это означает, что из каждых 10 циклов переменного напряжения на нагрузку пройдет только 7 циклов.

Это была упрощенная форма сигнала почти для всех распространенных типов твердотельных реле.

Какой SSR для какого приложения?

Правильный выбор твердотельного реле обеспечивает высокую точность управления процессом.

Для резистивных нагрузок, таких как нагревательные элементы, идеально подходят твердотельные реле с пересечением нуля и пропорциональным управлением.

Для «индуктивных нагрузок», таких как электродвигатели, контакторы и т. д., обычно лучше подходят твердотельные реле типа включения.

В следующем уроке мы покажем вам пример твердотельного реле типа Zero-Cross на практике, и вы поймете, почему важно выбрать правильный тип твердотельного реле в зависимости от вашего приложения.
