как работает, как проверить, замена
На чтение 5 мин Просмотров 11.6к. Опубликовано Обновлено
Предохранители защищают электрические цепи автомобиля от чрезмерного тока (перегрузки). Без предохранителя перегруженный провод может перегореть или загореться.
Содержание
Для чего нужны предохранители
Каждая цепь имеет свой предохранитель. Большие предохранители с высоким номинальным током защищают несколько цепей одновременно или сильноточные цепи, такие как цепи электроусилителя руля или вентилятора радиатора.
Также есть хотя бы один главный предохранитель. Зачастую основные и силовые предохранители устанавливаются ближе к аккумулятору. Смотрите эту схему блока предохранителей.
Современные автомобили имеют как минимум два блока предохранителей. В большинстве автомобилей один блок предохранителей установлен под капотом, другой находится внутри машины.
Когда какое-либо электрическое устройство в автомобиле не работает, первым шагом нужно проверить предохранитель, который защищает цепь с этим устройством.

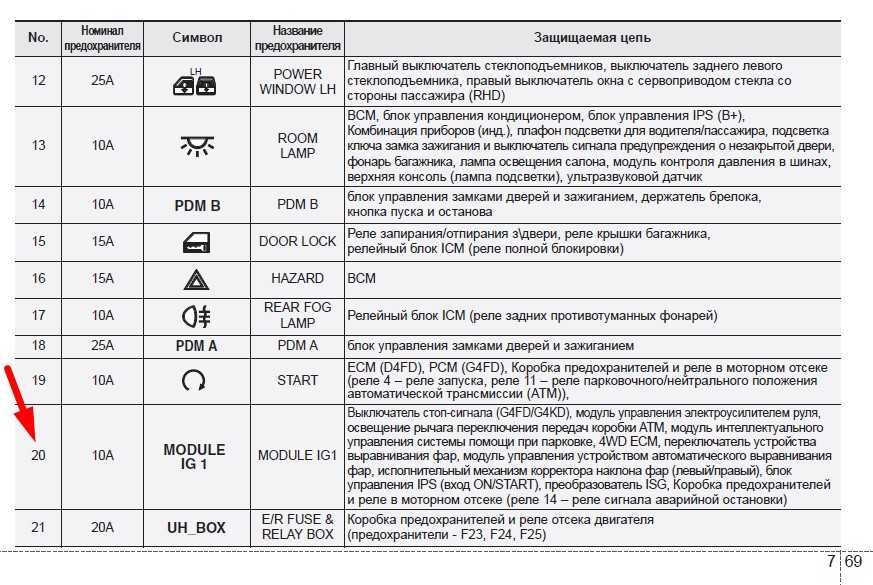

Вы можете найти карту предохранителей в руководстве по эксплуатации или на крышке блока предохранителей. Во многих автомобилях есть съёмник для снятия предохранителей, который может быть расположен в блоке предохранителей или в крышке блока предохранителей.
Проверка целостности
Есть несколько способов проверить предохранители. Самый простой способ — вытащить предохранитель и проверить его визуально.
Например, мы собираемся проверить предохранитель прикуривателя. Перестал работать. Скорее всего это из-за предохранителя, который перегорает чаще всего.
Поверните ключ зажигания в положение ВЫКЛ. Перед извлечением предохранителя всегда полезно пометить его положение, чтобы вы могли установить его обратно в тоже место.

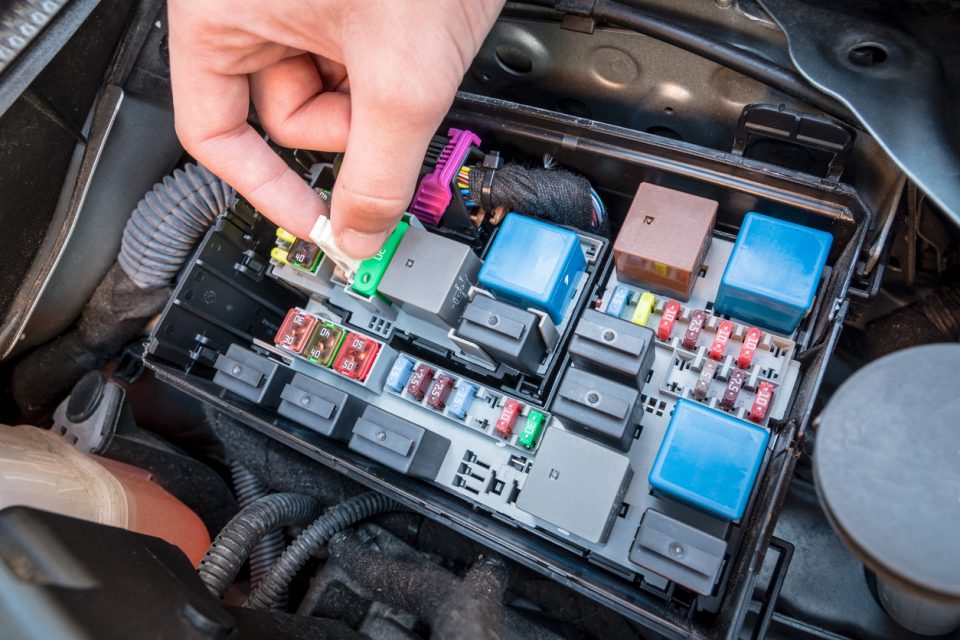

Берём съёмник и вытаскиваем предохранитель. Плавкие предохранители имеют тонкий металлический провод, который плавится, когда ток превышает номинальное значение предохранителя. В этом перегоревшем предохранителе проводник расплавлен, смотрите фото.
Если предохранитель перегорел, значит что-то замкнуло защищаемую цепь. Если проблема не устранена, предохранитель снова перегорит. В этой машине это был маленький винт, который упал в гнездо прикуривателя.
Запасные предохранители могут находиться внутри крышки блока предохранителей. При замене можно использовать только предохранитель подходящего типа и номинального тока. Предохранитель прикуривателя на 15 А, в большинстве автомобилей он синий.
Некоторые типы предохранителей, такие как миниатюрные низкопрофильные предохранители на фото выше, универсальны и могут быть куплены в любых магазинах автозапчастей. Большие предохранители или панели с несколькими предохранителями могут быть заказаны в специализированных автомагазинах или у дилера.
Как проверить главный предохранитель
Все автомобили имеют хотя бы один главный предохранитель. Обычно он устанавливается на положительной клемме аккумулятора или в блоке предохранителей, подключенному к положительному кабелю аккумулятора.
Часто основной предохранитель перегорает при случайном прикосновении к неправильной клемме батареи при зарядке разряженного аккумулятора. Признак перегоревшего главного предохранителя — отсутствие питания и подсветки внутри автомобиля.
Проверить главный предохранитель легко, обычно хорошо видно, если он перегорел. Если главный предохранитель перегорел, есть вероятность, что перегорели также несколько других более мелких предохранителей.
Как проверить предохранитель с помощью мультиметра
Если у вас есть мультиметр, тогда проверить предохранитель можно двумя способами.

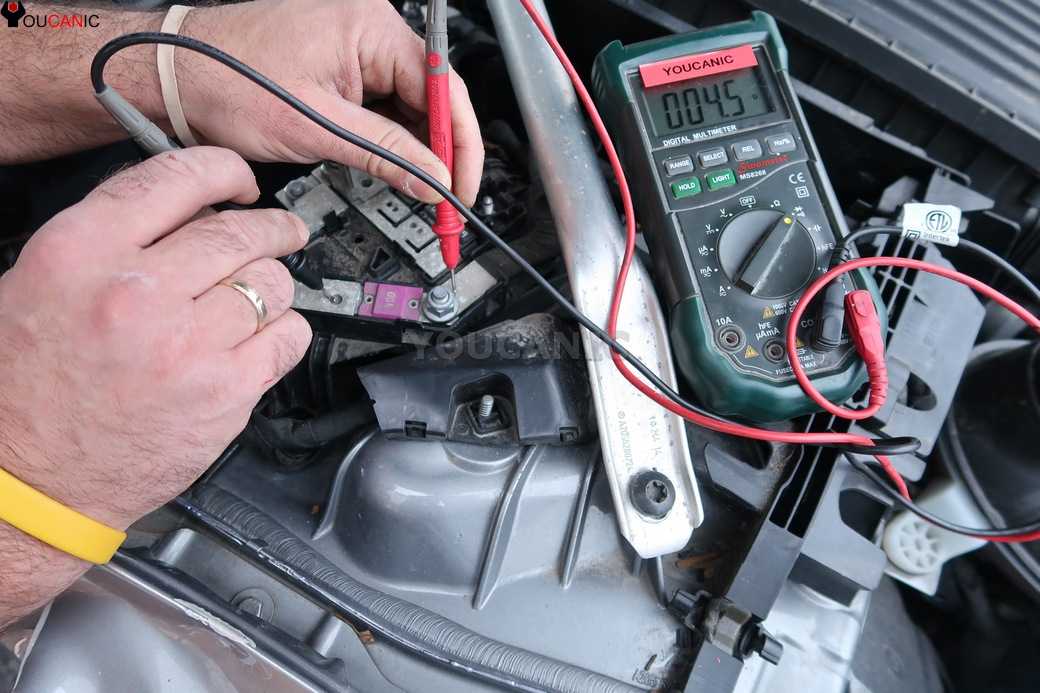

Проверка напряжения
Первый способ — измерить напряжение на обоих контактах (выводах) предохранителя. На маленьких предохранителях есть верхняя часть обоих выводов, выступающая сквозь корпус предохранителя. Это позволяет измерять напряжение на каждой стороне предохранителя, не вынимая его.
Установите мультиметр в режим измерения постоянного напряжения (=U). Подсоедините щуп COM (черный) к минусу или металлической части кузова. Установите стояночный тормоз и поверните зажигание в положение ON (ВКЛ).
Зажигание должно быть включено, потому что при выключенном зажигании не на все предохранители подаётся напряжение. С помощью положительного щупа (красного) проверьте напряжение на обеих сторонах каждого предохранителя. Предохранитель, это просто электрический проводник.
Если обе стороны показывают 12 вольт — предохранитель в порядке.
Если на одной стороне предохранителя 12 В, а на другой стороне напряжения нет — предохранитель перегорел.
Этот метод хорошо работает, когда необходимо проверить много предохранителей одновременно.

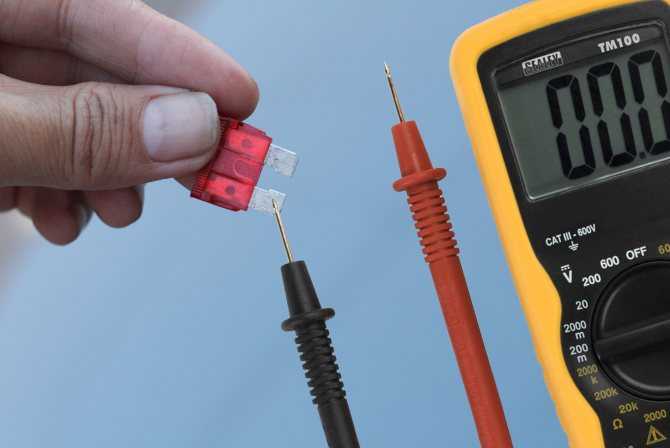

Проверка сопротивления
Если вы уже вытащили предохранитель, но не ясно, перегорел он или нет, вы можете проверить его сопротивление. Сопротивление обратно пропорционально току. Чем ниже сопротивление, тем выше ток.
Сопротивление измеряется в Омах. Проводник, как медный или алюминиевый провод, имеет очень низкое сопротивление (около 0 Ом). Исправный предохранитель покажет 0 (или близко к 0) Ом.
Другими словами, между двумя контактами предохранителя должна быть непрерывность. Перегоревший же предохранитель покажет очень высокое сопротивление (бесконечность).
Чтобы измерить сопротивление любого электрического оборудования, оно должно быть отключено от электрической цепи. Вы не можете измерить сопротивление, пока оборудование подключено или включено. Переключите мультиметр на «Ом» и подключите щупы, как на фото.
Если предохранитель перегорел — мультиметр показывает OL, что означает отсутствие непрерывности или сопротивление выше, чем можно измерить. Если предохранитель исправен, мультиметр показывает 0 Ом.
Смотрите видео, как проверить предохранитель с помощью зажигалки или мультиметра:
Что может вызвать перегорание предохранителя?
Предохранитель защищает цепь от более высокого тока, чем может выдержать цепь.
Предохранитель также может перегореть, если оборудование потребляет более высокий ток, чем на который оно рассчитано. Например, если электродвигатель стеклоочистителя или вентилятора заблокирован при включении, он потребляет более высокий ток и, возможно, перегорит предохранитель.
То же самое может произойти, если замкнута обмотка внутри двигателя. Есть несколько распространенных проблем, которые вызывают перегорание предохранителей во многих автомобилях:
- Жгут проводов, который входит в крышку багажника, перетирается в месте, где он изгибается, замыкает и срабатывает предохранитель, связанный с задними фонарями или стоп-сигналами.
- Неправильная лампа, установленная в одной из фар или задних фонарей, также может привести к срабатыванию предохранителя.
- Повреждение жгута проводов прицепа.
- Жгут проводов, подключенный к какому-либо оборудованию внутри моторного отсека, протирается и замыкает предохранитель. Например, в некоторых более старых автомобилях Mercedes-Benz это была довольно распространенная проблема, когда изоляция на жгуте проводов двигателя трескалась, закорачивая провода.
Как проверить предохранители в автомобиле?
С развитием технологий электронная часть автомобиля становится все более современной. Все больше в ней появляется новых элементов, а по сему, она становится сложнее. Кроме того, в электронике каждый из элементов неразрывно связан с остальными, поэтому выход из строя одного из них способен провоцировать неполадки сразу и в других компонентах электрической цепи. Во избежание подобного развития ситуации в автомобилях производители начали устанавливать предохранители. Именно они защищают электронную цепь от короткого замыкания, посредством разрыва цепи и отключения тока в ней. В рамках данного материала попробуем описать существующие методы проверки предохранителей.
Разновидности автомобильных предохранителей
Как правило, в машинах предохранители располагаются в специальных блоках. В основном на транспортном средстве таких устройств установлено от двух и более единиц. Располагается один из них под капотом в районе багажника. Этот элемент является основным и состоит из наибольшего числа предохранителей. Что же касается другого блока для предохранителей, то в зависимости от марки автомобиля его местоположение может разниться. У некоторых моделей он может располагаться под передней панелью в автомобильном салоне. Классифицировать автомобильные аккумуляторы принято по двум критериям: номинальному току и размеру. Из этого следует, что предохранители могут быть:
- Маленькие;
- Средние;
- Большие.
Однако помимо размеров, перед приобретением того или иного вида предохранителя крайне важно обратить внимание и на его номинальный ток. В большинстве своем в автомобилях устанавливаются компоненты со значением этого параметра в пределах 5-30 А.
Как выполнить проверку автомобильного предохранителя?
При перегрузке цепи в машине с большой вероятностью может произойти разрыв этой самой цепи, что приведет к выходу из строя предохранителей. При этом далеко не всегда потеря работоспособности электрического прибора будет свидетельствовать о проблемах с предохранителем. Нередко причиной неполадки могут выступать и абсолютно другие причины. Чтобы точно убедиться в источнике проблемы, важно своевременно провести диагностику элемента в блоке предохранителей, который непосредственно и отвечает за функционирование данного прибора. Сделать это довольно быстро и легко можно с помощью инструкции к транспортному средству. Там производитель указывает места установки предохранителей в блоке, отвечающих за конкретные электрические приборы.
Как визуально распознать проблему?
Многие автомобилисты считают, что наиболее приемлемым и быстрым способом обнаружения неисправностей в электронике является визуальный осмотр. Для выполнения такой диагностики понадобится вытащить из блока предохранитель, а затем просмотреть его на наличие обрывов на свету. Если в элементе есть разрывы проволоки или имеются обгорелые следы, скорее всего обрыв цепи и выход из строя оборудования произошли по вине предохранителя. В основном, таким образом выявляют нарушения с предохранителя стеклянного или пластмассового вида.
Проверка предохранителя мультиметром: как сделать?
Еще одним хорошим методом определения нарушений с предохранителями является проверка с помощью мультиметра. С его использованием проверить предохранитель машины можно двумя способами:
- Проверка заряда АКБ;
- Проверка катушки зажигания.
Этот способ прост и за несколько минут позволяет автомобилисту с точностью определить неполадку. Однако подобным способом удается определить далеко не все проблемы в цепях. При неисправностях в дверном замке или звуковом сигнале делать диагностику лучше посредством сопротивления.
Более детально о том, как проверить предохранители в автомобиле будет изложено в данном видеоролике:
Опубликовано: 21 мая 2018
Как проверить автомобильные предохранители
Как проверить автомобильные предохранители | Совет вашего механикаЗадайте вопрос, получите ответ как можно скорее!
ЗАПРОСИТЬ ЦЕНУ
Проблемы с электрооборудованием Стоимость проверки
Место обслуживания
$94,99 — $114,99
Диапазон цен для всех автомобилей
Предохранитель представляет собой устройство с низким сопротивлением, которое защищает цепь от перегрузки. Это короткий кусок проволоки, который плавится и распадается на части при воздействии избыточного электрического тока. Предохранитель подключается последовательно к цепи, которую он защищает.
Перегоревший предохранитель обычно вызывает короткое замыкание или перегрузку цепи. Чаще всего в автомобиле перегорает предохранитель на 12 В, также известный как прикуриватель. Это часто происходит из-за того, что зарядное устройство для сотового телефона оставлено в нем на долгое время или из-за того, что случайная монетка падает в незащищенную розетку.
Блок предохранителей находится в автомобиле и содержит предохранители. Некоторые автомобили имеют несколько блоков предохранителей с множеством разных предохранителей. Если что-то электрическое в вашем автомобиле внезапно перестало работать, начните с проверки блока предохранителей и обратитесь к сертифицированному механику, чтобы он посмотрел и диагностировал любые проблемы с электричеством.
Часть 1 из 4: Найдите блок предохранителей
Необходимые материалы
- Фонарик
- Плоскогубцы с игольчатыми наконечниками или съемник предохранителей
- Контрольная лампа
В большинстве автомобилей имеется более одного блока предохранителей, а в некоторых автомобилях их может быть даже три или четыре.
Часть 2 из 4: Визуальный осмотр предохранителей
Большинство блоков предохранителей снабжены схемой, отображающей название и расположение каждого предохранителя.
Шаг 1: Снимите предохранитель . Полностью заглушив автомобиль, найдите соответствующий предохранитель и извлеките его, крепко взявшись за него с помощью съемника предохранителей, хранящегося в блоке предохранителей, или с помощью острогубцев.
Шаг 2: Осмотрите предохранитель . Поднесите предохранитель к свету и проверьте металлическую проволоку на наличие признаков повреждения или обрыва. Если вы видите что-либо из этого, вам придется заменить предохранитель.
Часть 3 из 4: Используйте контрольную лампу
Если у вас нет схемы предохранителей для определения конкретного предохранителя, вы можете проверить каждый предохранитель отдельно с помощью контрольной лампы.
Шаг 1: Включите зажигание : Поверните ключ в положение два в замке зажигания, также известное как «ключ включен, двигатель выключен» (KOEO).
Шаг 2: Проверьте предохранитель с помощью контрольной лампы . Прикрепите зажим для контрольной лампы к любому оголенному металлу и используйте щуп контрольной лампы, чтобы коснуться каждого конца предохранителя. Если предохранитель исправен, контрольная лампочка загорится с обеих сторон предохранителя. Если предохранитель неисправен, контрольная лампа загорится только с одной стороны.
- Совет : Используйте безопасную для компьютера контрольную лампу, желательно со светодиодной подсветкой, так как проверка неизвестных предохранителей с помощью контрольной лампы более старого типа может привести к чрезмерному току.
Часть 4 из 4: Замена предохранителя
При обнаружении поврежденного предохранителя обязательно замените его предохранителем того же типа и номинальным током.
- Совет : Предохранители продаются в любом магазине автозапчастей, в хозяйственном магазине или у дилера.
Самостоятельная идентификация и замена поврежденного предохранителя может сэкономить ваше время и деньги. Однако, если один и тот же предохранитель постоянно перегорает или некоторые электрические компоненты не работают, рекомендуется нанять сертифицированного механика для осмотра электрической системы, чтобы определить причину, по которой предохранитель продолжает перегорать, и заменить блок предохранителей или предохранитель для вас.
Следующий шаг
Запланировать проверку электрических проблем
Самая популярная услуга, которую заказывают читатели этой статьи, — диагностика электрических проблем. После того, как проблема будет диагностирована, вам будет предоставлена предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 9:00.ВЕЧЕРА. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ
СМОТРЕТЬ ЦЕНЫ И ПЛАН
плавкие предохранители
электрическая система
Приведенные выше утверждения предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации
