проверка заряда, напряжения, ампеража, вольтажа, емкости АКБ автомобиля

Водителям часто приходится проверять заряд аккумулятора, особенно эта проблема актуальна зимой. Если машина долгое время не эксплуатировалась, аккумулятор может замерзнуть даже после успешного запуска двигателя. Проверка аккумулятора мультиметром позволит получить довольно точную информацию о заряде и не попасть в неприятную ситуацию.

Содержание

• 1 Какие параметры можно проверить
• 2 Как проверить
  • 2.1 Напряжение аккумулятора
  • 2.2 Емкость аккумулятора
  • 2.3 Ампераж аккумулятора
  • 2.4 Ток утечки
  • 2.5 Перезаряд
  • 2.6 Степень заряженности

Какие параметры можно проверить

Мультиметр – электроизмерительный прибор, объединяющий функции амперметра, вольтметра и омметра. Портативные устройства умещаются в руке и стоят недорого, его желательно иметь в машине каждому водителю. Чтобы измерять заряд аккумулятора, нужно померить напряжение. Также мультиметр полезен и для проверки других параметров – утечки тока, например. Это отличная профилактика против быстрого разряда АКБ.

В экстренных ситуациях, когда происходит отказ в работе электрооборудования, мультиметр пригодится для диагностики неисправностей:

• измерение напряжения бортовой сети;
• «прозвонка» предохранителей, электропроводки и лампочек;
• контроль над датчиками, их сопротивлением и напряжением.

При выборе мультиметра предпочтение следует отдать ударопрочным моделям с подсветкой на цифровом дисплее.

Как проверить

Перед началом проверки напряжения нужно выключить зажигание авто. Замерить напряжение и другие параметры аккумулятора мультиметром несложно, работа с прибором требует минимальных знаний в области электроники. Сам АКБ нужно отключить от клемм или вынуть.

Напряжение аккумулятора

Для проверки напряжения прибор необходимо переключить в режим DC (вольтажа), а поворотный переключатель установить на значение 20 В. У мультиметра есть два щупа: черный подключить к минусовой клемме, а красный – к плюсовой. На дисплее прибора появится цифра, характеризующая напряжение постоянно тока. Если провода одинакового цвета, нужно внимательно осмотреть их на наличие специальных обозначений.

После снятия напряжения можно получить следующую информацию о состоянии АКБ:

1. Заряд выше 90% соответствует значения 12,7В (иногда 13,2В). Это означает, что аккумулятор не нуждается в зарядке.
2. Диапазон напряжения от 12,1В до 12,4В сигнализирует о 50%-60% разряда.
3. Если значения попали в интервал 11,6В – 11,7В, то необходимо зарядить аккумулятор в ближайшее время.

Как видно, проверить акб мультиметром и замеривать напряжение можно при отсутствии опыта.

Емкость аккумулятора

Чтобы измерить емкость АКБ, придется провести контрольный разряд батареи. Предварительно аккумулятор нужно зарядить (полностью), определить этот момент легко – воспользоваться данной выше инструкцией для измерения напряжения. После этого к аккумулятору подключают нагрузку известной мощности – подойдет лампа накаливания. Отметив начало исследования, остановить его, когда произойдет разрядка на 50%. Отключить лампочку и посчитать емкость: для этого нужно перемножить значение силы тока при подключенной лампочке и время разрядки. Его нужно выразить в часах, а силу тока – в Амперах. В том случае, если результат получился близким к номинальному, батарея в порядке.

Ампераж аккумулятора

В режиме измерения ампеража важно выбрать внешнюю нагрузку – она не должна превышать 120 Вт. Диагностический режим для постоянного тока нельзя путать с сопротивлением – переключатели расположены рядом. Чаще всего требуется измерить ток утечки, который даст представление о состоянии кислотного аккумулятора.

Ток утечки

Когда клеммы аккумулятора не подключены к элементам, потребляющим энергию, он все равно разряжается. Этот самостоятельный процесс не случаен, он указывается в документации к АКБ, выше цифра у кислотных экземпляров. С ухудшением состояния аккумулятора увеличивается и ток утечки, на это влияют влажные участки и истончившаяся изоляция. Это постепенно приведет к разрядке и возгоранию поврежденного участка – и весь процесс пройдет мимо зрения водителя.

Это очень опасно, поэтому при малейших признаках увеличения скорости разрядки нужно проверить ток утечки. В противном случае появляется риск появления открытого огня – хватит даже одной искры. Перед началом измерения нужно отключить зажигание, магнитолу, сигнализацию и другие «побочные» потребители тока.

После этого перевести мультиметр в режим измерения тока и установить его на значок «10 А».   Т.е. круговой переключатель в режим ампеража, а красный штекер в гнездо «10 ADC». Теперь, подключив клеммы прибора к аккумулятору, посмотреть на дисплей. Если никаких значений нет, все в порядке – ток утечки не выходит за норму. А вот любые значений, зарегистрированные мультиметром, свидетельствуют о проблемах с этим параметром. Необходима подробная диагностика бортовой части машины – именно для нее опаснее всего высокий показатель тока утечки.

Если уже при подсоединении клемм появились искры, наличие проблемы очевидно. Проводить дальнейшее исследование небезопасно!

Перезаряд

Перезаряд аккумулятора – неприятная ситуация, которая возникает из-за поломки реле-регулятора. Т.е. на электрические элементы в бортовой части поступает слишком высокое напряжение – приборы перегорают. Если регулятор все еще, пусть и слабо, но функционирует, поломку можно долго не замечать. В выявлении проблемы поможет мультиметр:

1. Подключить клеммы к АК в режиме вольтажа.
2. Начать с 20 В, а после увеличивать обороты.
3. Холостой ход должен показывать не более 14 В, средний – 13,6-14,2 В, высокий – до 14,5 В.

При превышении указанных значений нужно отсоединить прибор и зачистить контакты цепи, провести повторную проверку. Следующий рубеж проверки – отдельный замер для реле-регулятора. Нужно снять его и провести измерение напряжения с помощью внешнего источника питания и лампы (12 В). У источника должно быть регулируемое напряжение!

К корпусу подсоединяют минусовую клемму, к регулятору – плюсовую. Лампу подключают к графитным щеткам, соблюдение полярности необязательно.

Постепенно меняя напряжение от 12,7 В до 14,5 В, наблюдать на лампой. Сначала она должна загореться, а к максимальному значению погаснуть. Если этого не произошло, регулятор не исправен, необходима замена.

Степень заряженности

Для определения уровня заряда автомобильного АКБ, достаточно измерить напряжение и сравнить его с табличными значениями. Процесс полностью аналогичен описанному в первом разделе, только перед замером нужно подождать  4-5 часов после отключения аккумулятора. Это необходимо для того, чтобы исключить влияние разрядных и зарядных токов. Значения заряженности для аккумуляторного элемента соответствуют напряжению следующим образом:

• 100% — 12,7 В;
• 90% — 12,57 В;
• 80% — 12,47 В;
• 70% — 12,37 В;
• 60% — 12,29 В;
• 50% — 12,21 В;
• 40% — 12.13;
• 30 % — 12.05;
• 20% — 11.99;
• 10% — 11.95.



Более точные цифры можно получить только с помощью специальных приборов с микропроцессорами. Для общей диагностики достаточно проверить заряд аккумулятора мультиметром на автомобиле.

Водитель должен знать примерный заряд аккумулятора своей машины – хотя бы приблизительно. Так он сможет быстрее обнаружить возможную неполадку, увеличение тока утечки и другие нарушения в работе АКБ-элемента. Мультиметр сбережет время и нервы, позволяя быстро и точно проверить напряжение на батарее.

Друзьям это тоже будет интересно

Как проверить емкость аккумулятора мультиметром

Чтобы автомобильный аккумулятор не подвел в дороге, его надо периодически проверять. Обычно это делают на станции ТО в период сезонного обслуживания, однако, водитель должен сам уметь замерить силу тока, напряжение и емкость. Для этих целей существует специальный прибор – мультиметр. Для измерения всех параметров тестер переводят в режим постоянного тока. Здесь сразу надо сказать, что силу тока 12-вольтной батареи мультиметром, рассчитанным на 10 А, измерить не удастся. Он попросту сгорит. Чтобы проверить аккумулятор мультиметром, потребуется более мощный прибор.

Содержание

• 1 Что и как можно проверить тестером в аккумуляторе?
  • 1.1 Различие между напряжением рабочим и холостого хода
  • 1.2 Что надо знать о проверке емкости и внутреннего сопротивления аккумулятора?
• 2 Приблизительное измерение емкости мультиметром
• 3 Измерение тестером напряжения
• 4 Проверка тестером зарядки АКБ
• 5 Определение мультиметром утечки тока

Что и как можно проверить тестером в аккумуляторе?

Автомобильная 12-вольтная батарея состоит из шести последовательно соединенных небольших аккумуляторов, часто называемых банками. Его исправность зависит от основных параметров:

• показатель емкости отвечает за обеспечение электрооборудования автомобиля необходимой силой тока на определенное время;
• показатель максимального тока нагрузки указывает предельное значение для нормальной работы аккумулятора. Если сила тока превышает этот показатель, происходит разрушение внутренних элементов батареи;
• общее напряжение АКБ представляет суммарное значение всех банок. Такой показатель, как рабочее напряжение, можно измерить только в батарее с полной зарядкой.

Далее надо выяснить еще несколько важных нюансов.

Различие между напряжением рабочим и холостого хода

Перед тем как приступить к замерам параметров, необходимо разобраться с электродвижущей силой ЭДС, иначе говоря – напряжением холостого хода. Этот показатель иногда принимают за рабочее напряжение. Однако ЭДС можно измерить при разъединенной электроцепи автомобиля. Другими словами – это измерение показывает разность значения между полюсами батареи. Показатель ЭДС всегда одинаков у рабочей и неисправной батареи.

Измерить рабочее напряжение можно только под нагрузкой. Это значение показывает силу тока, идущую от исправной батареи при номинальной нагрузке. Если щупы тестера подключить к контактам снятой с автомобиля батареи, то узнать можно только ЭДС. Это связано с малым внутренним сопротивлением мультиметра и прибор не может обеспечить рабочую нагрузку аккумулятору.

Другое дело, если у водителя имеется современный тестер с нагрузочной вилкой. Этот прибор укомплектован проводником с высоким сопротивлением. Чтобы определить таким мультиметром рабочее напряжение на снятом с автомобиля АКБ, щупы прибора подключают к клеммам батареи и нажатием кнопки подают нагрузку. Эффективность проверки заряда батареи нагрузочной вилкой очень высокая.

Что надо знать о проверке емкости и внутреннего сопротивления аккумулятора?

Тестер считается универсальным прибором, с помощью которого можно измерить все характеристики аккумулятора. Настало время поговорить о внутреннем сопротивлении батареи. Его можно узнать в полностью разряженном аккумуляторе, что губительно для него или с добавлением шунта, то есть дополнительного сопротивления. Однако показатель сопротивления батареи водителю знать необязательно. Это значение требуется для специалистов-ремонтников, поэтому останавливаться на нем нет смысла.

А вот емкость АКБ является очень важным показателем. Она зависит от плотности электролита, которая измеряется специальным прибором – ареометром. Дело в том, что емкость измеряется ампер-часами и обозначается Ah. Существует такое понятие, как ампераж. Автомобильный аккумулятор при постоянной нагрузке должен выдать определенный ток за какое-то время.

Возьмем, к примеру, стандартный автомобильный аккумулятор. Его емкость равна 60 Ah. Если ему дать нагрузку 1 А, исправный и полностью заряженный АКБ проработает 60 часов. Соответственно дав нагрузку 2 А, батарея проработает 30 часов. Как видно, емкость мултиметром измерить нельзя. Можно только определить величину тока или остаточное напряжение.

Приблизительное измерение емкости мультиметром

Имея под рукой мультиметр, дома можно все же попытаться примерно выяснить емкость АКБ. Обязательное условие – батарея должна быть полностью заряжена. Надо знать, что стандартное напряжение АКБ под нагрузкой составляет 12–12,5 В.

Измерение емкости выполняют в такой последовательности:

1. Для сокращения времени проверки емкости необходимо создать нагрузку от мощного потребителя. Например, 12-вольтная лампочка мощностью 60 Вт создаст нагрузку 5 ампер. Нормальный АКБ емкостью 60 Ач разрядится за 12 часов. Чтобы ускорить процесс измерения, можно соединить последовательно 2 или 3 такие лампочки.
2. Собирается цепь с последующим соединением АКБ, тестера, потребителя и подается нагрузка. Время от времени проверяют показания мультиметра. Как только показатель упадет ниже 12 В – начнется разряд батареи. Теперь необходимо взять значение прошедшего времени с начала замера и умножить на ток нагрузки потребителя. В нашем случае – это лампочки. Полученный результат и будет примерной емкостью АКБ.

Измерение емкости необходимо производить только тогда, когда АКБ стала быстро терять заряд. Когда полученные измерения меньше паспортных данных изделия, батарею надо менять или ремонтировать.

Измерение тестером напряжения

Напряжение мультиметром замеряют на клеммах АКБ без нагрузки. Для этого достаточно снять минусовую клемму с батареи и выполнить замеры тестером. Исправный и полностью заряженный автомобильный аккумулятор покажет напряжение 12 В. Если на тестере показывает 11,2 В, то это означает разряд АКБ на 50% и ее необходимо ставить на зарядку. Когда значение падает ниже 11 В, возможно придется батарею менять или нести ремонтировать.

Проверка тестером зарядки АКБ

Любая батарея на автомобиле проходит цикл заряда/разряда. Если с разрядом все понятно, то за правильный заряд отвечает генератор и реле. По другому реле называют регулятором напряжения. Зарядное значение всегда немного выше, чем напряжение АКБ. В исправной электрической системе автомобиля с реле должно выходить 14,5 В.

Для проверки зарядки необходимо завести двигатель автомобиля и на холостых оборотах замерит тестером напряжение на клеммах. Если прибор покажет 13,5–14 В, значит с зарядкой все нормально. Когда мультиметр выдаст значение больше 14 В, это укажет о сильном разряде батареи. Чтобы восполнить этот пробел генератор пытается отдать больше энергии на зарядку.

Однако частый показатель повышенной зарядки может присутствовать в автомобиле зимой и этого не стоит опасаться. Дело в том, что на морозе АКБ быстрее разряжается и при исправном электрооборудовании максимум через 10 минут значение стабилизируется до 14 В. Когда по истечении этого времени напряжение не опустилось до нормы, существует опасность неисправности реле, а это уже грозит выкипанием электролита в банках.

Часто показателем неправильного напряжения служат окисленные контакты. Чтобы сделать правильные замеры, надо снять с батареи клеммы, хорошо их зачистить и установить на место. Если и после этого напряжение падает ниже 13 В, аккумулятор придется заменить.

Определение мультиметром утечки тока

Электрическая система автомобиля имеет свойство потреблять минимальное количество электроэнергии при выключенном двигателе. В зависимости от модели авто такой показатель варьируется от 10 до 80 мА. Это так называемые утечки тока. Оптимальным считается показатель 60 мА, при котором батарея прослужит длительное время.

Вычислить величину утечки тока можно тем же мультиметром:

1. На приборе устанавливают рабочий режим на 20 ампер. С аккумулятора снимают минусовую клемму, производя, таким образом, разрыв цепи.
2. Один щуп тестера соединяют со снятым проводом, а другой с минусовой клеммой АКБ. То есть цепь опять соединяют, только через мультиметр. На этот момент в автомобиле должно быть выключено все энергопотребляющее оборудование и даже вынут ключ из замка зажигания. Результат 60 мА укажет, что оборудование автомобиля исправно.

При большем показателе на тестере придется искать по автомобилю утечки тока. Это можно сделать поочередным снятием предохранителей и повторным проведением измерения.

Как видите, проверить заряд аккумулятора мультиметром не так уж и сложно. Первый раз это можно сделать, держа под рукой инструкцию, а с накоплением опыта весь процесс пройдет машинально.

Как измерить амперы мультиметром

Мультиметр — это такой электроизмерительный прибор, который сочетает в себе несколько функций.

Используется данный прибор в основном для починки или при создании электрических цепей. Мультиметр за то и назван так, что объединяет сразу три прибора в одном — омметр, амперметр, вольтметр. Из этого следует, что при помощи такого устройства можно получать более расширенные сведения о состоянии электроцепи, будь она в рабочем состоянии или нет.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как правильно использовать мультиметр
• Как измерить ток мультиметром
• Как измерить силу тока мультиметром: учимся измерять ток по инструкции
• Как измерить силу тока мультиметром?
• Как измерить ампераж (силу тока) мультиметром
• Как измерить силу тока мультиметром – правила измерения
• Как измерить силу постоянного и переменного тока мультиметром
• 2. Практика. Как пользоваться мультиметром
• Как замерить силу тока мультиметром
• Как измерить силу тока в розетке 220 Вольт с помощью мультиметра?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить аккумулятор мультиметром. How to check the battery with a multimeter.

Как правильно использовать мультиметр

Не дорогой, но очень полезный в домашних условиях и не только, универсальный прибор мультиметр, поможет в различных ситуациях. Не зависимо от цены, им решаются различные задачи, связанные с электричеством. Измерить силу тока мультиметром можно, главное знать, как это делать. Для начинающих, необходимо понимать, что и куда подсоединять, зачем нужны переключатели значений, как выполнить замеры в бытовых условиях.

Каждый тестер имеет два выхода. Для подсоединения проводов со щупами. Гнезд для подключения может быть больше, но нам нужен красный для подключения щупа на фазу и черный для нулевого провода. Здесь могут быть гнезда для выполнения замеров всех значений. А именно:. Для обозначения гнезд применяются обозначение с помощью единицы измерения. Ошибиться невозможно, если вы не прогуливали уроки физики. Второй основной элемент устройства измерительного устройства — шкала установок и переключатель.

Как правило, для замеров значения силы тока отведен определенный сектор. Здесь указанны Амперы с различными цифровыми значениями. Мультиметры выпускаются в цифровом и аналоговом исполнении.

Цифровые приборы имеют большее количество выставляемых значений ампеража, а также они оснащены звуковыми сигналами и другими опциями. Но это касается выбора типа прибора. Каждый из них позволит выполнить замеры, для нас это главное. Это следует выполнять обязательно. Для определения типа цепи, необходимо знать источник питания.

Кабели со щупами следует подключать к разъемам для замера величины силы тока и точно по цветам. Провод со щупом для подключения к фазе красный вставляем в нужное гнездо, черный для земли вставляем в определенное место.

Для подстраховки, если есть сомнения, лучше загляните в инструкцию и проверьте правильность подключения. Проводим измерение силы тока.

Выполняя эту работу необходимо помнить о правилах безопасности при работе с электричеством. Поражение электричеством может произойти даже при работе с небольшими по мощности устройствами. Особенно важно это при выполнении работ в условиях с повышенной влажностью. Здесь лучше работать в резиновых перчатках и сапогах.

Для лучшего понимания выполнения замера разберем типовую операцию, проводя измерение силы тока на любом бытовом приборе. Это необходимо делать под нагрузкой.

Нам необходимо разомкнуть сеть. Поэтому при замере переменного тока подключаем любой дополнительный провод от розетки на один из контактов вилки прибора.

На второй контакт розетки крепим щуп тестера. Второй щуп тестера, с помощью крокодила на дополнительном проводе крепим на второй контакт вилки прибора. У нас получается сеть с подключенным мультиметром. При выключенном бытовом приборе, на шкале тестера будет 0. После включения, на мультиметре получаем показание интересующего нас измерения. Измеряя силу тока на микроволновой печи, мы можем определить с его помощью неисправность сразу двух узлов.

При включении, значение на шкале будут небольшим, затем амперы вырастут. Это происходит по причине того что включая печь, мы запускаем сначала вентилятор, и только затем включается магнетрон печи.

При значении на шкале силы тока меньше 5. А это значит, не работает магнетрон. При включении значение измерения должно быть не менее 1,5 А.

Таким же образом можно замерить эту величину на пальчиковой батарейке, для определения уровня ее зарядки. Но здесь следует беречь батарейку. На шкале выставляем измерение постоянного тока. Здесь важно использовать щупы согласно их полярности. Ставим аккумулятор на черный щуп минусом, а к плюсу касаемся на короткое время красным щупом. При значении менее Ампера, батарейку можно сдать в утилизацию. Почему касание щупом должно быть коротким?

При измерении мы подаем нагрузку на батарейку, от долгого воздействия она разряжается и ее в таком случае можно будет выбросить сразу после замера. Таким же способом, получив величину тока зарядного устройства телефона, мы можем выяснить исправность защиты его от короткого замыкания. Таким же образом, но с применением более мощных тестеров, проводится определение величины тока в промышленных установках и станках. Принцип действия одинаковый, не зависимо от вида оборудования.

В заключение обобщим информацию, сделав небольшую памятку для людей, берущих мультиметр в первый раз. Перед работой следует убедиться в исправности прибора.

Для этого установите флажок переключателя в сектор измерения сопротивления сети и закоротите щупы между собой. При 0 на шкале можно приступать к работе. Выставляйте на шкале максимальное значение тока, для предотвращения сгорания предохранителя устройства. Устанавливайте переключатель в сектор измерения силы тока и устанавливайте его согласно маркировке. Проводить замер исправности бытовых приборов и оборудования можно только под нагрузкой.

Поэтому следует помнить схему включения тестера в цепь питания и соблюдать меры безопасности выполнения работ при запитанной электрической сетью.

Работая в сыром помещении с большой влажность воздуха, используйте резиновую обувь и перчатки. Дополнительно положите на пол резиновый коврик. Эти меры спасут вашу жизнь. Выполняя все эти несложные рекомендации, вы получаете возможность экономить средства, выполнив работу специалиста самостоятельно.

Сделать это легко, но еще раз хочется напомнить, берегите свою жизнь, проводя измерение силы тока с помощью мультиметра. Главная Инструменты Эксплуатация мультиметра Как измерить силу тока мультиметром Как измерить силу тока мультиметром. Предыдущая новость. Оценка статьи:. Пока оценок нет. Как замерить напряжение тестером Как измерить переменный ток мультиметром Устройство аналогового и цифрового мультиметра Правила эксплуатации мультиметра.

Как измерить ток мультиметром

Поэтому сила тока определяется тестером по количеству электронов, которые проходят сквозь точку или схемный элемент за одну секунду. Такой тестер является универсальным и позволяет с достаточной точностью самостоятельно произвести измерения силы тока. Обозначения на большинство моделей наносятся латиницей, а также могут быть представлены аббревиатурой или сокращением английских терминов. Стандартный мультиметр или мультитестер позволяет выполнять замеры основных электрических показателей, представленных:. В профессиональных приборах также присутствует возможность произвести замеры ёмкости. На рабочей панели бытового мультитестера располагаются сектор с дисплеем и настроечный блок с переключателем кругового типа.

Как измерять силу тока в электрической цепи величина тока, приписывается буква А. Например, I=5 A обозначает, что сила тока в измеренной цепи составляет 5 Ампер. Мультиметр, включенный в режим измерения силы тока.

Как измерить силу тока мультиметром: учимся измерять ток по инструкции

Причин, которые побуждают людей измерять ток в розетке мультиметром, судя даже по моему опыту, довольно много. Кто-то хочет узнать насколько соответствует действительности указанная на механизме розетки сила тока 6А, 10А или 16А, кого-то больше интересует хватит ли в ней тока для подключения какого-то определенного прибора, а кто-то просто исследует возможности цифрового мультиметра, пробуя вся его режимы работы подряд. Но как вы уже поняли, измерять ток в розетке мультиметром нельзя, более того, очень опасно. В розетке, к которой ничего не подключено, тока нет , ведь он возникает лишь в электрической цепи. В случае с бытовой розеткой В цепи нет и неосторожные, неопытные мастера, помещают щупы к фазному и нулевому разъемам розетки, надеясь увидеть как получится ток, что же в этом случае происходит и как правильно измерятьсилу тока читайте дальше. А так как мультиметр в режиме амперметра измерения тока , подключается в разрыв электрической цепи, он становится её неотъемлемым элементом и если при этом он будет иметь серьезное сопротивление, как например при измерении напряжения , то показания будут неточными, соответственно, при измерении тока мультиметр не задействует внутреннее сопротивление. Тестер во время замеров, в общей электрической схеме, становится лишь проводником, оказывая влияние на общий ток системы не больше, чем просто дополнительный кусок провода. Теперь смотрите, когда вы пытаетесь измерить ток в розетке, пуская его через мультиметр, поместив щупы в гнезда механизма, он не испытывает никакого сопротивления и происходит банальное короткое замыкание.

Как измерить силу тока мультиметром?

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин — параллельно. На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:. Черный щуп, который воткнут в гнездо СОМ — его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х — максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп.

Иногда, в радиолюбительской практике и не только, требуется измерить токи, величиной в несколько десятков ампер.

Как измерить ампераж (силу тока) мультиметром

Чтобы померить нужные показатели, сначала нужно определить, ток какого типа протекает в проверяемой цепи. Это зависит от источника питания цепи. Например, аккумуляторы и батарейки — это постоянные источники питания. Для измерения постоянного тока нужно установить поворотную ручку мультиметра на значок A -, DCA или I -, или нажать кнопку на передней панели, соответствующую нужному режиму. Как переменный, так и постоянный ток измеряется в амперах.

Как измерить силу тока мультиметром – правила измерения

Для измерения силы тока применяется измерительный прибор, который называется Амперметр. Силу тока приходится измерять гораздо реже, чем напряжение или сопротивление , но, тем не менее, если нужно определить потребляемую мощность электроприбором, то без зная величины потребляемого ним тока, мощность не определить. Ток, как и напряжение, бывает постоянным и переменным и для измерения их величины требуются разные измерительные приборы. Обозначается ток буквой I , а к числу, чтобы было ясно, что это величина тока, приписывается буква А. Например, —А означает, что прибор предназначен для измеренная силы постоянного тока.

Иногда, в радиолюбительской практике и не только, требуется измерить токи, величиной в несколько десятков ампер. Обычный мультиметр может.

Как измерить силу постоянного и переменного тока мультиметром

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

2. Практика. Как пользоваться мультиметром

ВИДЕО ПО ТЕМЕ: Как измерить силу тока в фонарике

Этот недорогой прибор для бытового применения является универсальным. С помощью мультиметра, в зависимости от его модификации, можно решить несколько задач. К примеру, измерить силу тока. Как это правильно сделать? При этом выбирается его соответствующий предел.

Мультиметр — это прибор, без которого не обойтись при работе с электричеством.

Как замерить силу тока мультиметром

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее. С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током. С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов.

Как измерить силу тока в розетке 220 Вольт с помощью мультиметра?

Адрес: Нижний Новгород, Ленинский район, ул. Ростовская д. Часто ли у Вас была ситуация, когда аккумулятор после некоторого простоя не заводит автомобиль? Приходится просить кого то прикурить или вовсе менять батарею.

Как правильно проверить аккумулятор с помощью мультиметра

Любой автомобильный аккумулятор считается работоспособным лишь в том случае, если все его рабочие характеристики соответствуют нормируемым значениям. Для их контроля используются самые различные измерительные приборы. Однако при желании проверить АКБ можно и обычным тестером. В этой статье мы ознакомимся с тем, как проверить аккумулятор мультиметром.

Содержание

1. Что такое мультиметр?
2. Методы проверки АКБ мультиметром
3. Как проверить аккумулятор при работающем движке
4. При неработающем двигателе
5. Условия, в которых проверяется работоспособность АКБ
6. По каким параметрам можно проверить аккумулятор мультметром
7. Как проверить заряд аккумулятора
8. Как проверить аккумулятор на ток утечки
9. Способы выявления утечек
10. Ток утечки грязного аккумулятора
11. Измеряем плотность электролита
12. Как проверить емкость аккумулятора
13. Проверка напряжения
14. Критерии оценки
15. Как проверить ампераж аккумулятора
16. Проверка внутреннего сопротивления
17. Проверка аккумулятора

Что такое мультиметр?

Мультиметр – это многофункциональный прибор универсального типа. Заложенные в этом устройстве возможности позволяют заменять им сразу три измерительных прибора, посредством которых проверяются следующие параметры:

• Сопротивление нагрузки или потребителя.
• Напряжение (постоянное и переменное).
• Силу тока (только постоянную величину).

Посредством обычного мультиметра можно проверить аккумулятор не только по напряжению, но и замерить такой важный показатель, как энергетическая емкость. Последнее возможно лишь в том случае, если пользователь строго придерживается указаний соответствующих методик.

Методы проверки АКБ мультиметром

При проверке АКБ тестером применяются два подхода: измерение его параметров при работающем или при заглушенном двигателе. Рассмотрим каждый из них более подробно.

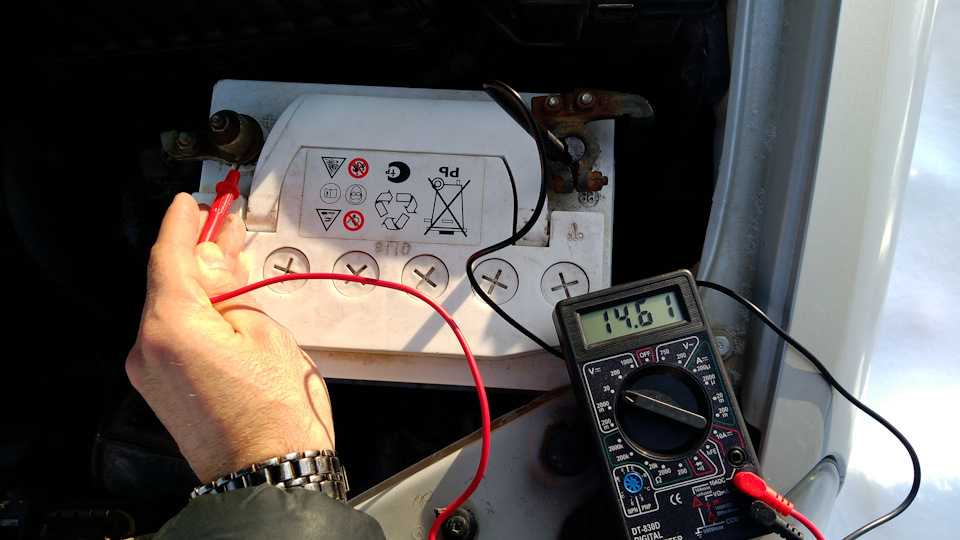

Как проверить аккумулятор при работающем движке

В этом случае перед тем, как проверить напряжение аккумулятора мультиметром, важно учесть следующие моменты:

• Заводить мотор можно лишь после того, как он будет установлен на ровной площадке и поставлен на ручник.
• После его запуска начинают работать встроенный генератор и регулятор напряжения, подзаряжающие аккумулятор.
• Напряжение на клеммах при запущенном двигателе достигает показаний в 13,5-14,0 Вольт.
• Благодаря электронному регулятору оно поддерживается на уровне, исключающем возможность закипания электролита.

Для определения точного значения напряжения АКБ мультиметром потребуется отключить все «мощные» потребители, включая отопительные приборы, фары и звуковоспроизводящую аппаратуру. Если этого не сделать, то мощности генератора при работе на холостом ходу не будет хватать для поддержания номинального уровня.

В данном случае его пониженное значение можно объяснить следующими причинами:

• Наличие плохого контакта в электрической цепи нагрузки.
• Неисправность встроенного генератора.
• Выход из строя электронного регулятора.

Если результаты измерений удовлетворительны – можно включить потребители энергии, а затем добавить обороты двигателя и повторить замеры напряжения. В ситуации, когда на высоких оборотах оно падает до 13,4 Вольта и ниже – необходима диагностика генераторного агрегата и блока управления.

При неработающем двигателе

При неработающем моторе при измерении напряжения аккумулятора средний показатель должен быть в пределах 12,5-13,0 Вольт. Верхняя граница соответствует 100 % заряду, а нижняя – его зарядке всего лишь на 50 %. Эти измерения проводятся перед поездкой, а не после того, как двигатель был только что заглушен.

Только в этом случае можно получить точную информацию о том, насколько хорошо аккумулятор способен держать заряд.

Условия, в которых проверяется работоспособность АКБ

Перед тем, как проверить аккумулятор автомобиля с помощью мультиметра (с целью определить, в каком он находится состоянии) – потребуется провести подготовительные операции. Для этого сначала следует отсоединить клеммы АКБ и дать ему отстояться примерно 5-6 часов. Затем необходимо подготовить полный комплект инструмента, используемого при проверке. В него входят:

• Сам мультиметр с измерительными щупами.
• Нагрузочная вилка.
• Галогенные лампы (2 штуки).

По завершении подготовительных операций приступают к измерениям, предусмотренным программой проверки аккумулятора мультиметром. В зависимости от полученных показаний принимается решение о необходимости замены или о продолжении эксплуатации данного образца.

По каким параметрам можно проверить аккумулятор мультметром

С помощью мультметра можно проверить следующие характеристические параметры АКБ:

• Его номинальное или рабочее напряжение (оно указывает на качество зарядки).
• Силу тока, отдаваемого в нагрузку в нормальном режиме.
• Энергоемкость.

По номинальному напряжению, измеренному на клеммах прибора, судят о том, насколько хорошо заряжен аккумулятор.

Как проверить заряд аккумулятора

Перед тем, как проверить заряд аккумулятора автомобиля мультиметром – нужно знать, что с помощью этого прибора проверку степени заряда АКБ осуществить невозможно. Оценку можно произвести с помощью нагрузочной вилки, позволяющей оценить зарядку с высокой степенью точности.

Проверка степени зарядки аккумулятора заключается в кратковременном подключении нагрузочной вилки с обязательным соблюдением полярности подсоединения.

До и после коммутации нагрузки нужно измерить напряжение на клеммах АКБ. Перед ее подсоединением оно должно быть в пределах 12,6-13,0 Вольт, а после завершения нагрузочной операции (по истечении пятой секунды) – не менее 10,5 Вольт. Только в этом случае проверяемый аккумулятор считается хорошо заряженным, то есть способным работать под нагрузкой длительное время.

Если в процессе проверки напряжение на клеммах падает ниже 9 Вольт – аккумулятор считается нерабочим и нуждающимся в восстановлении. В этой ситуации рекомендуется побеспокоиться о покупке нового образца АКБ.

О том, как проверить и отрегулировать ток зарядки аккумулятора с помощью мультиметра, вы можете посмотреть в представленном видео-ролике ниже.

Как проверить аккумулятор на ток утечки

У любого аккумулирующего энергию прибора, способного «выдавать» ток во внешнюю нагрузку, возможны утечки. При эксплуатации таких устройств важно следить за тем, чтобы значение этих токов не превышало определенного уровня. Для автомобильных аккумуляторов, в частности, оно не должно быть более 50 мА.

Наличие утечек объясняется тем, что энергия в небольших количествах расходуется на обеспечение током «паразитных» цепей, не предназначенных для рабочих целей. Кроме того, они могут появляться из-за необходимости расхода энергии на поддержание функционирования охранной сигнализации, например.

При превышении «нерабочими» утечками предельного уровня потребуется провести диагностику системы, сопровождающуюся замером величины «паразитных» токов. Для этого необходимо проделать следующие операции в указанной ниже последовательности:

1. Заглушить мотор работающего автомобиля, выключив зажигание.
2. Подождать, пока он полностью остынет (примерно 10-15 минут).
3. Отключить все потребители энергии без исключения.
4. Снять контакт с минусовой клеммы аккумулятора.
5. Перевести указатель режима измерений мультиметра на проверку постоянного тока, а затем выбрать диапазон до 10 Ампер.
6. Соединить красный провод прибора с минусом аккумулятора, а к снятой клемме подключить щуп в черной изоляции.

По показаниям включенного в эту схему тестера можно судить о наличии или отсутствии «паразитных» токов. Таким же образом выясняется и их абсолютная величина.

Способы выявления утечек

Проверить, на каком конкретном участке автомобильной сети образуется утечка, очень просто. Для этого нужно по очереди отключать, а затем вновь подключать предохранители на распределительном щитке. Если при снятии очередного предохраняющего элемента она пропадает (мультиметр показывает «0») – это значит, что именно в этой цепи появляются «паразитные» токи.

Многих пользователей также интересует вопрос о том, а можно ли найти утечку на аккумуляторе без прибора. Для того, чтобы решить эту задачу, потребуется сделать следующее:

1. Отключить все источники света и закрыть дверцу.
2. Заглушить двигатель и открыть капот.
3. Охранную сигнализацию полностью отключить от бортовой сети.

После этого нужно снять подводящий кабель с положительной клеммы и сделать 5-ти минутную выдержку. Затем следует вновь подключить клемму аккумулятора и проследить за видом образующейся при этом искры. Достаточно мощный разряд указывает на то, что утечка присутствует. Небольшое искрение свидетельствует об естественных процессах, происходящих при обрыве и восстановлении электрической цепи (утечки нет).

Ток утечки грязного аккумулятора

В определенных условиях утечка паразитными токами может образовываться из-за сильной загрязненности рабочей поверхности аккумулятора в зоне контактных клемм. Грязь в этих местах нередко скапливается по причине плохого ухода за АКБ, требующего постоянного поддержания в чистоте.

Накапливающиеся со временем грязевые наслоения из масла, испарений электролита и пыли образуют тонкую плену, являющуюся хорошим проводником тока. Именно из-за нее со временем обнаруживаются сильные утечки, приводящие к быстрому разряду АКБ. Устранить это неприятное явление можно очень просто. Для этого достаточно постоянно поддерживать свой аккумулятор в чистом состоянии, регулярно протирая его поверхности ветошью или кусочками мягкой фланелевой ткани.

Измеряем плотность электролита

Проверить плотность электролита аккумулятора с помощью мультиметра можно только одним методом. Он сводится к измерению номинального постоянного напряжения без нагрузки. Такой подход к оценке плотности позволяет быстро установить факт неисправности аккумуляторной батареи.

Таблица степени заряженности АКБ в зависимости от плотности электролита

Степень заряженности (%)	Плотность электролита (г/см³)	Степень разряженности (%)	Напряжение аккумуляторной батареи (В)	Время заряда при 10% от емкости (часы)
100	1,277	0	12,73	Нет необходимости
90	1,258	10	12,62	2
80	1,238	20	12,50	4
70	1,217	30	12,37	6
60	1,195	40	12,24	8
50	1,172	50	12,10	10
40	1,148	60	11,96	13
30	1,124	70	11,81	16
20	1,098	80	11,66	20
10	1,073	90	11,51	24
0	1,06	100	11,4	Сульфатация

О степени заряженности аккумуляторной батареи можно судить по плотности его электролита. Чем плотность ниже, тем сильнее батарея разряжена.

Как проверить емкость аккумулятора

Мы выяснили, что проверить аккумулятор по степени заряда измерительным прибором не только возможно, но и совсем несложно. А вот можно ли проверять емкость аккумулятора мультиметром – с этим вопросом еще следует разобраться. Сделать это удается, если помимо измерительного прибора использовать искусственную нагрузку и часы (таймер).

Суммарная мощность лампочек будет равна 110 Ваттам, а протекающий через них ток составит порядка 8,5-9 Ампер.

Чтобы измерить емкость аккумулятора потребуется проделать следующие действия в приведенной ниже последовательности:

1. Сначала нужно полностью зарядить проверяемый АКБ.
2. Затем следует подключить к клеммам нагрузку и мультиметр, переключатель которого переведен в режим измерения напряжения.
3. При их подключении следует засечь время и дожидаться момента, когда напряжение на клеммах понизится до величины 10,3 Вольта.
4. Определив по часам время снятия этого показания, вычисляем интервал, за который батарея полностью разрядилась.

Пусть он будет равен 6,5 часам. Проверить емкость при наличии этих данных очень просто: нужно умножить полученное время в часах на разрядный ток в амперах. В результате получится энергоемкость батареи в ампер-часах. В нашем случае она имеет значение 6,5х8,5 = 55 А/час.

В ходе эксплуатации всегда следует помнить о том, что автомобильные батареи плохо «переносят» глубокий разряд. Поэтому необходимо постоянно контролировать напряжение на его клеммах, непосредственно связанное с величиной емкости. При обнаружении падения этого показателя ниже 10,3 Вольта потребуется провести контрольную проверку энергоемкости описанным выше способом. По ее завершении обязательно нужно восстановить работоспособность аккумулятора тщательно подобранным зарядным током.

Еще один способ определения емкости аккумулятора — произвести измерения с помощью тестера емкости АКБ.

Тестер емкости аккумулятора

Проверка напряжения

Напряжение на клеммах АКБ – основной показатель его работоспособности и возможности дальнейшей эксплуатации. Перед тем как измерить напряжение на его клеммных контактах – потребуется проделать операции в перечисленном ниже порядке:

1. Сначала подготавливается сам аккумулятор, для чего его поверхности в зоне клемм тщательно протираются ветошью.
2. Затем нужно перевести подготовленный мультиметр в соответствующий режим («напряжение») и перейти к измерению параметра.
3. Далее выбирается предел показаний (для данного случая подойдет «20 Вольт»).

После этого измерительные щупы прибора подсоединятся к соответствующим клеммам АКБ (провод в изоляции красного цвета – к плюсу, а черный –  к минусу). В заключение следует сравнить полученные показания с нормируемыми значениями.

При меньших показаниях АКБ нуждается в подзарядке, для проведения которой потребуется специальное зарядное устройство (ЗУ).

Критерии оценки

При оценке текущего состояния АКБ необходимо исходить из следующих критериев:

• показания напряжения аккумулятора в пределах 12,6-13,0 Вольта указывают на то, что батарея хорошо заряжена и полностью готова к работе;
• значения 12,1-12,4 Вольта – признак того, что аккумулятор заряжен не полностью и нуждается в подзарядке;
• 11,6-12,0 Вольт свидетельствуют о сильном разряде АКБ, который для работы непригоден;
• показания менее 11,0 Вольт означают, что прибор полностью разряжен и нуждается в специальных восстановительных процедурах.

Для реанимации полностью «севшего» аккумулятора потребуется провести ряд восстановительных операций, описанных в соответствующем разделе.

Как проверить ампераж аккумулятора

Чтобы определиться с тем, как проверяется ампераж аккумулятора мультиметром – пользователю потребуется создать специальную нагрузочную цепь. В качестве потребителя могут использоваться либо галогенные лампы, либо специальная нагрузочная вилка.

Для измерения силы тока аккумулятора мультиметром необходимо проделать следующие манипуляции:

1. Переключить мультиметр в режим «Амперы» на пределе 10 А (20А).
2. Подсоединить контрольный щуп прибора красного цвета к плюсовой клемме АКБ, а второй (черный) – к одному из 2-х контактов нагрузки.
3. Второй ее контакт нужно подключить к минусовой клемме аккумулятора.

На его табло высветится показание, соответствующее величине нагрузочного тока.

Проверка внутреннего сопротивления

Воспользовавшись универсальным прибором типа «мультиметр», удается проверить аккумулятор на имеющееся у него внутреннее сопротивление. Для проведения таких измерений также потребуется специальная нагрузка (ее функцию обычно выполняет обыкновенная галогенная лампочка на 60 Ватт с током потребления порядка 5 Ампер.

При пересчете на токовую нагрузку в 5 Ампер соответствующие потери не должны быть более 0,05 Вольта.

Для проверки сопротивления пластин в аккумуляторе мультиметром потребуется проделать следующий ряд операций:

1. Сначала нужно подключить галогенную лампу к клеммам АКБ и дождаться момента, когда она начнет светиться.
2. Сразу вслед за этим потребуется замерить напряжение на клеммах с помощью мультиметра и записать полученное показание.
3. Затем необходимо отсоединить лампу от АКБ и вновь зафиксировать значение напряжения на его клеммах.

На завершающей стадии проверки следует определить разницу между двумя полученными показаниями (без нагрузки и с нагрузкой). Если эта величина не превышает 0,05 Вольта – то проверяемый аккумулятор имеет достаточно низкое сопротивление и не снижает рабочее напряжение. В противном случае придется смириться с тем, что батарея сильно изношена и нуждается в замене.

Проверка аккумулятора

С тем, как проверить напряжение на аккумуляторе мультиметром, можно ознакомиться при просмотре многочисленных видео обзоров, в больших количествах размещенных в Интернете. Кроме того, в них приводится и другая интересующая автолюбителей информация. Просмотрев эти видеоролики, каждый желающий сможет узнать, как измерить силу тока мультиметром, а также каким образом удается определить его рабочую емкость и внутреннее сопротивление. В заключение отметим, что разобраться в том, как проверить зарядку аккумулятора мультиметром совсем несложно. Для этого достаточно следовать тем указаниям и рекомендациям, которые приводятся в данной статье.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

измерение емкости, напряжения и ампеража

Автор Aluarius На чтение 7 мин. Просмотров 2.1k. Опубликовано 08.05.2020

Содержание

• 1 Что такое мультиметр
  • 1.1 Схема устройства
  • 1.2 Для чего используется
• 2 Какие параметры может измерять мультиметр
  • 2.1 Измерение емкости
  • 2. 2 Напряжение
• 3 Ампераж
  • 3.1 Другие
• 4 Преимущества и недостатки устройства
• 5 Как проверить емкость аккумулятора мультиметром в домашних условиях
  • 5.1 Инструкция по замеру без нагрузки
  • 5.2 Инструкция по замеру с нагрузкой
• 6 Как проверить аккумулятор мультиметром на работоспособность

Как проверить аккумулятор мультиметром

Современные автомобили снабжены функцией контроля заряда аккумуляторной батареи. Эти данные дают понять, какие резервы есть ещё у АКБ. Но когда он снят для подзарядки, как узнать уровень заряда? В каждом доме практически есть этот мультиметр, с помощью которого можно протестировать источник питания. О том, как проверить аккумулятор мультиметром, подробно рассказывается в этой статье.

Проверка АКБ мультиметром

Что такое мультиметр

Мультиметр является комбинированным измерительным прибором, выполняющим функции нескольких приборов:

• амперметра;
• вольтметра;
• омметра.

Сегодня популярны цифровые приборы, но также актуальны и аналоговые.

Схема устройства

Прежде чем рассказать, как протестировать батарею тестером, рассмотрим схему его устройства. На самой простой схеме устройства представлены 3 резистора с шунтами для определения сопротивления в Ом: 0.5; 4.6; 46.3.

 Схема прибора

При переключении к другим выходам устройство производит определение силы тока по 3 показателям в аМ: 3, 30, 300. Шунты – это своеобразная защита при измерении различных размеров тока.

Измерение показателя – напряжение тока в трёх диапазонах в В: 3, 30, 300 производится дополнительными резисторами: 950 Ом, 10 и 100 кОм. Прибор используется исключительно для тестирования данных постоянного тока.

Для чего используется

Мультиметр является многофункциональным универсальным тестером. Он заменяет сразу три измерительных прибора, таких как: омметр, вольтметр и амперметр, поэтому с помощью него можно измерить такие показатели на участке электроцепи, как:

1. Сопротивление.
2. Напряжение.
3. Силы тока.

Таким образом, с помощью устройства измеряют постоянное и переменное напряжение, постоянный ток.

Обратите внимание! С помощью этого прибора проверяются ещё различные радиодетали, а также неразрывность электрической цепи.

Какие параметры может измерять мультиметр

С помощью мультиметра можно с точностью определить при проверке АКБ напряжение, емкость, ампераж и др. Рассмотрим подробно по одному.

Измерение емкости

Как правильно проверить емкость аккумулятора мультиметром? Для этого нужно сделать контрольную разрядку АКБ, но перед этим она должна быть максимально заряжена. Следует убедиться, что зарядка полная, и только после этого можно производить замер плотности электролитного состава и напряжения.

В дальнейшем подключается прибор с определённой мощностью, например, лампочка.

Важно! Заметить время, когда начался эксперимент.

Когда напряжение полностью заряженного источника питания снизится до уровня 50%, лампу накаливания нужно отключить. Емкость вычисляется по следующей формуле: сила тока в цепи при дополнительной нагрузке умножается на часовой период, при котором длился контрольный разряд аккумулятора.

 Измерение емкости

Если результат в ампер-часах соответствует номинальной цифре, то состояние АКБ отличное.

Напряжение

Иногда возникают проблемы, АКБ новая, а транспортное средство не заводится. Для этого нужно рассмотреть, как цешкой проверить аккумулятор при измерении напряжения. Для этого активируем устройство в режим измерения постоянного напряжения с завышенным значением DCV – 20, а заряженная батарея имеет норматив 12.7 вольт. Чёрный щуп прибора – к минусу, а красный – к плюсу батареи.

Значение должно быть не меньше 12.6 В. Когда напряжение аккумулятора менее 12, его требуется срочно зарядить, так как потенциал – менее 50%. При значении менее 11. 5 – АКБ разряжена. Из-за плохих контактов и повреждения проводов в бортовой системе автомобиля возможна просадка напряжения.

Важно! Проверка мощности в вольтаже и просадка напряжения для аккумуляторной батареи проводится с помощью тестирования мультиметром.

Ампераж

АКБ может сама по себе разряжаться, если нет питания, это естественная процедура. Большие потери несут при этом кислотные аккумуляторы. Допустимые показатели тока утечки от 50 до 80 мА. Так охранная сигнализация потребляет 20 мА, магнитола – 3, впрыскивающая система – 5 и т.д. Если ток расходуется в норме, то батарея проработает не один год. Утечка может также возникнуть из-за неисправности, если:

• есть влажные участки электрической цепи;
• присутствуют отрезки с истонченной изоляцией.

При этих ситуациях может совсем разрядиться аккумулятор, и произойти возгорание в местах слабой электропроводки. Проверяя АКБ на утечку мультиметром в режиме изменения силы тока (ампер), смотрите, чтобы показатель не превышал цифру 80, так как аккумулятор быстро сядет.

Чтобы подготовить автомобиль к тестированию, отключите: освещение, все приборы, магнитолу и пр.

 Измерение утечки тока

Пошаговая схема подсоединения измерительного устройства:

1. Первым делом измерительное устройство ставится в положение – на 10 ампер.
2. Разъём красного цвета – в гнездо «10 ADC».
3. Убираем клемму с источника питания и подключаем к нему красный провод амперметра.
4. Черный провод тестирующего устройства помещаем на отсоединённую клемму.

После всех манипуляций на экране прибора должны отсутствовать все показатели. Если вдруг появятся какие-то цифры, то ток утечки – значительный, нужно диагностировать бортовую систему транспортного средства.

Внимание! При проверке АКБ на замыкание также используйте мультиметр, если контакты заискрятся, нужно срочно отсоединить прибор, так как можно его «спалить».

Другие

При помощи универсального измерительного устройства проверяется напряжение аккумуляторных батарей мобильных телефонов, для этого измерительный прибор устанавливается в положение 20 В для постоянного тока, точность этих показаний – до 0. 01 В.

Аккумуляторная батарея шуруповёрта и других электроинструментов тоже проверяется мультиметром, цифровые значения номинального напряжения всегда есть в паспортах. Если результаты при тестировании меньше нормы, батарею следует подзарядить.

Для проверки внутреннего сопротивления АКБ подключают электролампу на 12 В, через несколько секунд измеряется напряжение на клеммах. Затем осветительный прибор отключают и опять смотрят значение измеряемой величины. При разнице показателей не более 0.05 В – источник питания в норме.

Обратите внимание! При проверке зарядки и нагрузки напряжения в АКБ при разных условиях также используется мультиметр.

Преимущества и недостатки устройства

Перечислим преимущества цифровых устройств от аналоговых:

1. Не нужно выставлять «ноль».
2. Повышенная точность.
3. Автонастройка.
4. Высокое входное напряжение.



Цифровой и аналоговый прибор

Основные недостатки:

1. Зависимость яркости дисплея от зарядки.
2. За нагревом счётчика следуют погрешности.
3. Предельное напряжение.
4. Высокая стоимость.

Как проверить емкость аккумулятора мультиметром в домашних условиях

Емкость АКБ можно узнать с помощью проверки мультиметром тестером двумя способами без нагрузки и с нагрузкой.

Инструкция по замеру без нагрузки

Измерения показателей совершают с помощью нагрузочной вилки в состоянии покоя, для этого:

1. Батарея извлекается из автомобиля на 7 часов.
2. После нагрузочная вилка присоединяется «+» к аккумулятору, «минусы» не соединяются.
3. Касанием штыря «-» к клемме «минус» получают значение заряда аккумулятора.
4. Цифры на дисплее означают: 13 – полный заряд, меньше 11.7 – источник питания разряжен.

Инструкция по замеру с нагрузкой

1. Прибор с дополнительной нагрузкой подключается «+» к электроклемме «+» батареи.
2. Соединяются штырь и клемма «-» АКБ на 5 секунд.
3. Снятие данных с дисплея вилки: больше 9 В – устройство в норме, меньше 9 В – нужно перезарядить.

Как проверить аккумулятор мультиметром на работоспособность

У многих владельцем автомашин порой нет времени на то, чтобы отсоединять аккумуляторную батарею, тестировать бортовое оборудование, они определяют уровень заряда источника питания не снимая его с авто. Делается это так:

1. Останавливаем машину, вытаскиваем ключ зажигания.
2. Мультиметр подключаем к батарее: «+» к «+», «-» к «-».
3. Норматив зарядки -12.7 Вольт.
4. После автомашина заводится.
5. При работе двигателя показатель увеличивается до 14.7.
6. Подключаем сетевые приборы – цифра должна быть 14.6.

В статье даны советы, как заменить аккумулятор или зарядить его по показаниям мультиметра. Измерить напряжение, емкость, утечку тока с помощью этого универсального прибора очень легко, с ним справятся даже новички-автолюбители. Эти знания пригодятся для работы с другой электротехникой.

как измерить силу тока, заряд и напряжение АКБ

Содержание

1. Алгоритм проверки напряжения аккумулятора
2. Как измерить силу пускового тока
3. Как тестером проверить заряжает генератор АКБ или нет
4. Проверка тока на утечку
5. Можно ли мультиметром померять емкость и внутреннее сопротивление

Для тестирования фактического состояния АКБ применяются специальные устройства – аккумуляторные тестеры, стенды и т.п. Но многое о батарее можно узнать и с помощью обычного мультиметра, имеющего функции измерения тока и напряжения.

Алгоритм проверки напряжения аккумулятора

Чтобы проверить напряжение аккумулятора на холостом ходу, надо снять плюсовой провод с клеммы генератора, чтобы исключить просадки из-за влияния автомобильных нагрузок или возможных утечек. Любители точности могут отключить и минусовую клемму. Переключатель режима мультиметра надо перевести в режим измерения постоянного напряжения (V=). На дисплее у многих моделей тестеров будут отображаться символы DC.

Мультиметр в режиме измерения постоянного напряжения.

Замеренное напряжение будет отображать уровень заряженности батареи.

Напряжение холостого хода, В	12,6	12,3-12,6	12,1-12,3	11,8-12,1	11,8 или ниже
Уровень заряда, %	Полный заряд (100%)	75	50	25	Полностью разряжен (0%)

Как измерить силу пускового тока

При измерении пускового тока приходится решать две проблемы:

• амплитуда броска может достигнуть сотен ампер — не каждый мультиметр может измерить такое значение;
• длительность импульса невелика – в лучшем случае несколько секунд, из-за инерции прибора она может не отобразиться, поэтому надо применять мультиметры с сохранением пикового результата (функция HOLD).

Для такой процедуры подойдет лишь профессиональный мультиметр с токовыми клещами постоянного тока. Такие приборы стоят недешево, но это единственная возможность произвести измерение, обычным тестером достоверно померить пусковой уровень тока не получится.

Мультиметр с токовыми клещами постоянного тока.

Надо включить тестер в режим измерения постоянного тока (отмечено стрелкой), нажать кнопку открывания клещей и обхватить провод, подключенный к аккумулятору (плюсовой или минусовой), и включить режим фиксации максимума. После этого надо завести двигатель (клеммы с аккумулятора не снимать!). Клещи зафиксируют наибольшее значение – это и будет ток холодной прокрутки.

Рекомендуем видеоролик на эту тему.

Как тестером проверить заряжает генератор АКБ или нет

Самый простой способ проверить, идет ли подзаряд аккумулятора или нет, это измерить напряжение на клеммах батареи с остановленным двигателем и после его пуска. Во втором случае напряжение должно быть выше. В этом случае аккумулятор будет заряжаться. При исправном генераторе и АКБ и заглушенном двигателе на выводах должно быть не менее 10,5 вольт (при полностью заряженном – 12,5 вольт). Если запустить двигатель, напряжение должно подняться о 14..14,5 вольт. Делать это надо в режиме измерения напряжения не отключая клемм АКБ.

Для полной уверенности можно замерить направление тока. Суть этого метода показана на рисунке, где приведена упрощенная схема питания бортсети автомобиля.

Два режима работы бортсети.

Видно, что при подзаряде аккумулятора ток втекает в плюсовой вывод аккумулятора, а при разряде вытекает из него. Направление можно определить с помощью мультиметра в режиме измерения постоянного тока. Удобнее использовать токовые клещи, это исключит операции по отсоединению и присоединению клемм. Но если их нет, хватит возможностей обычного тестера с наибольшим током до 10..20 ампер. Надо отсоединить плюсовую клемму АКБ и в разрыв включить мультиметр в режиме измерения постоянного тока с наибольшим пределом. Во многих приборах для этого измерительный провод надо включить в соответствующее гнездо.

Измерение направления тока.

Общий провод тестера надо подключить к клемме батареи, измерительный – к отсоединенному проводу. Если на дисплее отображается значение тока со знаком «минус», то имеет место потребление тока аккумулятором, что означает его подзаряд. По величине тока можно судить о ее скорости. Если ток вытекает из батареи и происходит ее разряд, то измеренное значение индицируется без знака «минус».

Индикация тока со знаком “минус»

Если подключить щупы тестера наоборот (измерительный к клемме батареи, общий к проводу), то полярность будет индицироваться с обратной логикой – «минус» при разряде, его отсутствие при заряде.

Индикация при обратной полярности подключения.

Рекомендуем ознакомиться: 8 причин почему генератор не заряжает аккумулятор

Проверка тока на утечку

Точно таким же образом можно измерить утечку тока в автомобиле – токовыми клещами или мультиметром. Схема измерения будет такая же, как и предыдущая. Перед началом измерения надо заглушить двигатель и отключить явных потребителей:

• светосигнальное оборудование;
• автомагнитолу;
• другие нагрузки.

Если измеренный ток утечки превышает разумное значение (приблизительная сумма оставшихся нагрузок – автосигнализация, другая автомобильная электроника, которую нельзя или сложно отключить), надо искать проблему – короткое замыкание, перекрытие по изоляции или по загрязнениям и т.д. Надо понимать, что если утечка происходит по загрязненному корпусу батареи (пятна масла, электролита, налипшая токопроводящая пыль), то таким способом ее обнаружить не получится – путь тока будет направлен мимо измеряемой цепи. Поэтому при первых подозрениях на нештатное потребление надо очистить корпус аккумулятора от грязи (например, вымыть с помощью моющих средств).

Пути токов утечки по загрязненному корпусу.

Более подробно читайте статью: Как найти утечку тока в автомобиле мультиметром

Можно ли мультиметром померять емкость и внутреннее сопротивление

Чтобы измерить фактическую емкость или внутреннее сопротивление, помимо тестера понадобится эквивалент нагрузки. Для него удобно использовать 12-вольтовые автомобильные лампы:

• их легко приобрести;
• параллельным соединением можно набрать любую мощность и установить любой разрядный ток;
• в режиме разряда напряжение снижается, но одновременно снижается накал нити лампы, растет ее сопротивление, ток остается примерно на прежнем уровне – это ведет к повышению точности замеров.

Также можно нагружать аккумулятор резисторами соответствующего номинала и потребной мощности, но мало у кого есть коробка с сопротивлениями на все случаи жизни.

Для измерения емкости надо полностью зарядить аккумулятор (лучше от стороннего ЗУ). Замеры надо производить при отключенных клеммах, а для удобства лучше снять АКБ с автомобиля. Собирается схема.

Схема разряда АКБ.

В качестве измерителя тока можно использовать отдельный амперметр или периодически контролировать ток в течение процесса мультиметром (в теории достаточно сделать один замер). Лампочка (или набор для параллельного включения) выбирается так:

1. Разрядный ток должен составлять около 0,1 от предполагаемой фактической емкости АКБ (точная только будет замеряться).
2. Для относительно новой батареи можно взять паспортное значение емкости.
3. Определяется требуемая мощность нагрузки по формуле P=12*I (12- напряжение АКБ, I – расчетный ток в амперах).
4. Подбираются лампы так, чтобы их общая мощность была примерно равна рассчитанной в предыдущем пункте.

Например, для АКБ начальной емкостью 60 А*ч, бывшего некоторое время в эксплуатации, логично предположить снижение емкости до 50 А*ч. Выбирается разрядная сила тока в 5 ампер. Мощность нагрузки должна быть 12*5=60 ватт. Можно подобрать лампу в 60 ватт, или набрать 25+25+10 ватт, или нагрузить батарею другими способами, исходя из наличия элементов. После подключения нагрузки надо засечь время и измерить ток. В процессе разряда надо периодически контролировать напряжение на клеммах АКБ – окончанием процедуры считается достижение уровня 10,5 вольт. В этот момент можно зафиксировать время разряда. В конце процедуры можно еще раз измерить ток – он не должен радикально измениться.

Время разряда в часах, умноженное на средний ток разряда, даст реальную емкость в ампер*часах. Надо понимать, что емкость батареи зависит от разрядного тока, и результат, полученный при другой нагрузке (например, при мощности ламп 150 ватт) может заметно отличаться от цифры, полученной при описанном измерении.

Для наглядности видео-инструкция.

Этот же способ можно использовать для измерения реальной токоотдачи (пускового тока), но понадобится очень мощная нагрузка. Так, для аккумулятора с заявленным значением 520 ампер, потребуется набор ламп в 6250 ватт (62 лампы по 100 ватт каждая). Для пытливого ума это может не стать проблемой, но надо помнить, что замер надо производить очень быстро – 1. .3 секунды (по разным стандартам наибольшую токоотдачу батарея должна осуществлять от 9 до 30 секунд). Этого должно хватить, чтобы измерить ток, но тестер должен обеспечивать предел измерений в несколько сот ампер.

Также надо позаботиться, чтобы провода имели достаточную толщину, а еще придется решать проблему коммутации большого тока, чтобы контакты в момент отключения не приварились. Для этого можно применить втягивающее реле от стартера автомобиля, управляемое от того же аккумулятора или от постороннего источника 12 VDC небольшой мощности.

Читайте также

Что делать если в машине сел аккумулятор



Чтобы измерить внутреннее сопротивление, аккумулятор также желательно полностью зарядить. Для расчета потребуется применить закон Ома для полной цепи:

I=E*(R+r), где:

• I – ток в нагрузку, ампер;
• E – ЭДС аккумулятора, вольт;
• R – сопротивление внешней нагрузки, Ом;
• r – искомое внутреннее сопротивление батареи, Ом.

Далее надо собрать схему, похожую на предыдущую. Внутреннее сопротивление условно показано в виде резистора, подключенного к клеммам аккумулятора внутри корпуса.

Измерение внутреннего сопротивления батареи.

Единственное отличие – ток должен быть больше, чтобы измерения были точнее. Неплохо иметь нагрузку, обеспечивающую 50 А (сопротивление 0,24 Ом) или даже больший ампераж. Мощность эквивалента должна быть от 600 ватт. Для измерения достаточно времени считывания показаний – обычно хватает нескольких секунд.

Например, на холостом ходу мультиметр в режиме вольтметра показал 12,5 вольт, а ток в нагрузку 0,24 Ом составил 52 ампер. Значит, внутреннее сопротивление равно r=I/E-R=0,006 Ом или 6 миллиом. Это результат неплохой, но в целом оценивать состояние по полученной цифре сложно – не все производители в сопроводительной документации указывают нужный параметр. Поэтому можно сравнить итог замера с измерением заведомо исправного однотипного аккумулятора.

Проверка состояния аккумулятора мультиметром может дать много сведений о фактических кондициях батареи. Для этого не нужно дорогостоящее оборудование – потребуются лишь определенные знания и навыки.

Как измерить силу постоянного тока с помощью мультиметра за 5 шагов

Электричество и электронные компоненты ничего не значат без тока или ампер.

Когда вы работаете с электронной схемой, вам может потребоваться проверить проходящий через нее ампер, чтобы диагностировать проблему, с которой вы столкнулись.

Существует много путаницы, когда дело доходит до измерения силы тока, и это связано с различными типами силы тока, а также с ее сходством с напряжением.

В этом руководстве мы рассмотрим весь процесс измерения силы постоянного тока с помощью мультиметра.

Давайте начнем.

Что такое ампер или сила тока?

Усилитель постоянного тока — это только один тип силы тока. Вам нужно знать, что такое «ампер», прежде чем вы поймете, почему измерение силы постоянного тока не так просто, как вы ожидаете.

«Ампер» — это единица измерения силы тока в системе СИ, а «Ампера» — это просто измерение тока, протекающего по цепи.

Многие путают силу тока с напряжением, и уверяем вас, что разница есть.

Сила тока отличается от напряжения тем, что напряжение является мерой скорости тока (Ампер), протекающего по цепи.

Возьмем силу тока как воду в трубе, а напряжение как величину давления, проталкивающего эту воду через трубу или из нее.

Труба в данном случае представляет собой электрическую цепь.

Теперь есть два типа измерения силы тока; Усилитель постоянного тока и усилитель переменного тока.

Чем усилитель постоянного тока отличается от усилителя переменного тока?

Постоянный ток (DC) Ампер относится к току, который течет в одном направлении.

Ампер переменного тока, с другой стороны, относится к току, который течет в обоих направлениях.

Измерения силы постоянного тока обычно более распространены для устройств с батарейным питанием, так как питание берется только от батареи, а не передается на нее.

Усилитель переменного тока чаще используется с бытовой техникой или устройствами, в которых используются трансформаторы.

Ампер переменного и постоянного тока имеют одинаковую силу тока. Из того, что было сказано, единственная разница между ними заключается в том, что мощность или ток текут только в одном направлении с усилителем постоянного тока, а с усилителем переменного тока они текут в обоих направлениях.

Забегая вперед, какие инструменты вам потребуются для точного измерения силы постоянного тока электронного компонента или схемы?

Инструменты, необходимые для измерения силы постоянного тока

Для измерения силы постоянного тока вам потребуется

• Мультиметр для проведения измерений
• Зажимы типа «крокодил» для упрощения соединений
• Изолированные перчатки для защиты

Для измерения можно также использовать токоизмерительные клещи мощность постоянного тока в цепи, но в этой статье основное внимание уделяется тому, как вы можете использовать мультиметр для проверки усилителя постоянного тока.

Как измерить силу постоянного тока с помощью мультиметра

Вставьте черный щуп в порт «COM», вставьте красный щуп в порт с маркировкой «A» или «10A» и установите мультиметр на ближайший постоянный ток. Диапазон усилителя для технических характеристик устройства. Поместите датчики на соответствующие клеммы и проверьте результаты на экране измерителя.

О каждом из этих шагов подробнее, и мы подробно рассмотрим их.

1. Вставьте черный провод мультиметра в порт COM

Цифровой мультиметр обычно работает с двумя щупами; красный положительный щуп и черный отрицательный щуп.

Каждый из этих зондов имеет большой конец, который подключается к глюкометру, и заостренный металлический конец, который подключается к устройству, которое вы хотите диагностировать.

Кроме того, на мультиметре есть три порта, к которым подключаются щупы.

Это слот «COM», слот «10A» и слот «VΩmA». Слоты «COM» и «10A» важны, когда речь идет об усилителе постоянного тока.

Вставьте большой конец черного щупа в гнездо с надписью «COM» на измерителе. В качестве альтернативы этот слот может быть помечен «-», что означает «отрицательный».

2. Вставьте красный провод мультиметра в порт с маркировкой «A» или «10A»

Теперь красный щуп вставляется либо в слот с маркировкой «A», либо в слот с маркировкой «VΩmA». «А» или «10А» используются для измерения токов ниже 10 Ампер.

В то время как слот «мА» представляет миллиампер (слабый ток) до 300 мА. «V» в том же слоте представляет собой напряжение, а «Ω» представляет омы или сопротивление.

Для любых тестов усилителя постоянного тока, которые вы хотите провести, всегда используйте слоты «A» или «10A», чтобы избежать перегрузки измерителя.

3. Установите мультиметр на ближайший диапазон постоянного тока

Усилитель постоянного тока обозначен буквой «A-» (с тремя точками) на мультиметре.

На стороне, где вы видите этот символ, вы также видите диапазон чисел, причем лучшие цифровые мультиметры имеют пять диапазонов (200 мк, 2 м, 20 м, 200 м и 10 А).

Представляют максимальный ток, ожидаемый от устройства или провода, который вы хотите проверить.

«μ» означает микроампер, «m» — миллиампер, а «A» или «10A» — стандартное измерение целых ампер.

Если вы хотите настроить мультиметр на диапазон постоянного тока, поверните циферблат на ближайшее большее значение на мультиметре.

Например, если вы хотите измерить устройство с определенной силой постоянного тока 9 ампер, вы устанавливаете мультиметр на диапазон 10 ампер.

Чтобы получить правильное значение, проверьте технические характеристики вашего устройства или электрической системы на выходное напряжение постоянного тока.

Выбор более высокого диапазона предотвращает перегрузку мультиметра, поэтому очень важно правильно указать эти значения и диапазоны.

Настройка мультиметра на диапазон «10А» лучше всего предотвращает перегрузку. Вы также получаете результаты, которые могут быть преобразованы в миллиампер или микроампер.

Некоторые мультиметры оснащены функцией автоматического выбора диапазона, позволяющей отказаться от этой ручной настройки.

Тем не менее, знать это крайне важно, так как для большинства мультиметров требуются эти ручные настройки.

4. Установите мультиметр на соответствующие клеммы

Будь то ослабленные провода в вашем автомобиле, клеммы разъемов различных устройств или сами батареи постоянного тока, вы подключаете выводы мультиметра к соответствующим точкам для проверки усилителя постоянного тока.

Эти точки различаются в зависимости от устройства, и некоторые из них требуют соблюдения полярности клемм.

Это означает, что вам необходимо расположить щупы мультиметра между устройством и источником питания. Поэтому используйте мультиметр, чтобы замкнуть цепь.

При измерении постоянного тока мультиметр действует как провод для передачи тока.

Например, вы должны разместить красный провод на положительном выводе аккумулятора, а черный провод — на положительном выводе устройства.

При тестировании электроизгороди настройки щупа совсем другие.

Для некоторых электрических компонентов это не требуется, поэтому перед диагностикой с помощью мультиметра следует провести небольшое исследование.

5. Проверка результатов на экране мультиметра

Как и в случае с размещением щупов, результаты, которые вы ожидаете от мультиметра, различаются в зависимости от устройства, которое вы хотите диагностировать.

Например, ожидается, что батарея на 9 В покажет вам постоянное показание около 0,9 А, в то время как проверка датчика O2 покажет результат от 0,2 до 1,5 А.

Кроме того, при просмотре результатов, конечно, значение, которое не соответствует требуемым характеристикам устройства, означает, что ток постоянного тока в цепи либо недостаточен, либо избыточен.

Небольшие отклонения в измерениях допускаются.

Некоторые устройства, однако, считают небольшое отклонение слишком большим, поэтому вам также необходимо провести исследование, чтобы узнать точные результаты для того конкретного электронного компонента, который вы тестируете.

Вы также можете посмотреть наше видео об измерении силы постоянного тока здесь:

Использование токоизмерительных клещей для измерения силы постоянного тока

Токоизмерительные клещи — это бесконтактное устройство, которое используется для измерения силы тока, напряжения или сопротивления в проводе. . Он работает так же, как мультиметр, но вместо того, чтобы использовать щупы для прикосновения к открытым клеммам, вы просто помещаете провод (даже изолированный) между зажимами.

Измерение постоянного тока с помощью токоизмерительных клещей более просто, чем измерение с помощью мультиметра.

Более того, вы можете измерять силу тока, которая достигает диапазона до 1000 А и обычно доходит до минимума 40 А (что является большими измерениями по сравнению с максимальным диапазоном обычного мультиметра 10 А).

Это означает, что токоизмерительные клещи являются более подходящим вариантом для измерения цепей или проводов, несущих большое количество ампер.

Чтобы использовать его, просто установите его на соответствующий диапазон ампер (40 А, 400 А или 1000 А) и поместите провод между зажимами счетчика.

Ваш измеритель отображает значение измерения, когда провод правильно выровнен между зажимами.

Заключение

Измерение постоянного тока в основном требует внимания к характеристикам диагностируемого устройства или электрического компонента.

Любая другая процедура настолько проста, насколько это возможно; вставьте щупы мультиметра в правильные разъемы, поместите провода на соответствующие электрические клеммы и проверьте показания на экране мультиметра.

Часто задаваемые вопросы

Что такое символ ампер на мультиметре?

Ампер обозначается буквой «A-» с тремя точками на мультиметре. В этом разделе вы также видите диапазон чисел, включающий 200 мк, 2 м, 20 м, 200 м и 10 А. Диапазон «10А» самый безопасный из всех.

Что произойдет, если вы измерите напряжение постоянного тока с помощью мультиметра переменного тока?

Если вы измеряете напряжение постоянного тока при настройке напряжения переменного тока, используя правильную полярность, мультиметр выдает неточные результаты. Вы получаете нулевое значение (0), когда меняете полярность.

• ОБ АВТОРЕ

Автор

Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

Как измерить силу тока мультиметром?

Научиться измерять силу тока с помощью мультиметра достаточно просто, так как это устройство очень простое в использовании. Это руководство поможет вам точно и правильно проверить усилители с помощью цифрового мультиметра, независимо от того, используете ли вы базовую модель или более продвинутую модель с дополнительными функциями и аксессуарами.

Важно знать, какие настройки выбрать и как лучше всего действовать при использовании мультиметра для проверки усилителей.

Содержание

• Подготовьте следующее
• Несколько важных замечаний, прежде чем мы начнем
• Пошаговые инструкции по использованию мультиметра для измерения силы тока
  • 1. Проверьте номиналы, с которыми вы работаете.
  • 2. Проверьте предохранители.
  • 3. Вставьте красный провод в клемму усилителя (A), а черный провод в клемму заземления (COM).
  • 4. Установите мультиметр на переменный или постоянный ток.
  • 5. Подсоедините мультиметр последовательно к источнику и получите показания.
• Проверка тока холодного пуска автомобильного аккумулятора
• Несколько советов, которые стоит принять к сведению
• Часто задаваемые вопросы
• Заключение

Подготовьте следующее

7 Мультиметр

• Перчатки

Несколько важных примечаний, прежде чем мы начнем

• Эти шаги относятся к мультиметрам производства Klein и Fluke. Тем не менее, они, безусловно, дадут вам хорошее представление о том, как работают и должны эксплуатироваться большинство мультиметров.
• Максимальный ток, который может выдержать большинство мультиметров, составляет 10 или 20 А. Не пытайтесь превысить эту цифру, так как это приведет к перегоранию предохранителя и сделает счетчик бесполезным.

Если вы хотите измерить большую силу тока, вам понадобятся клещи, для которых потребуется другой набор инструкций.

Обратите внимание, что некоторые люди могут сказать, что вам нужно «определить силу тока с помощью мультиметра с клещами», хотя на самом деле они имеют в виду токоизмерительные клещи. Суть в том, что не путайте их.

• Цепь, которую вы измеряете, переменного или постоянного тока? Большинство современных мультиметров могут измерять и то, и другое. Однако некоторые мультиметры могут измерять переменный ток, но не могут измерять постоянный ток.

Всегда сначала проверяйте это и убедитесь, что вы используете правильный мультиметр для ваших целей.

• Не путайте вольт-ампер (вольт-ампер) с током, так как первое больше связано с ваттами, чем с чем-либо еще.

Пошаговые инструкции по использованию мультиметра для измерения силы тока

1. Проверьте номиналы, с которыми вы работаете.

Как можно чаще я не пропускаю эти меры безопасности, прежде чем приступить к измерению силы тока батареи:

• Вы уверены в максимальном токе вашего мультиметра? Обычно он напечатан на задней панели мультиметра. Если вы не можете его найти, обратитесь к руководству или веб-сайту магазина, в котором вы его приобрели.
• Ваш источник питания рассчитан на 10 или 20 А или менее? Посмотрите на шильдик устройства или гаджета для подтверждения. Если вы проверяете автомобильный аккумулятор, посмотрите спецификацию, называемую усилителями холодного пуска (сокращенно CCA).

2. Проверьте предохранители.

Перед запуском никогда не забывайте проверять, в рабочем ли состоянии предохранители мультиметра. Для этого вставьте красный щуп в клемму ампер (А) или микроампер (мА), в зависимости от того, какой предохранитель вы хотите проверить.

После этого поверните циферблат мультиметра в любое положение, кроме того, которое обозначено символом ампер. Устройство должно издать звуковой сигнал и отобразить слова «LEAD» — по крайней мере, это должно произойти, если вы проверяете силу тока с помощью мультиметра Fluke.

Это значит, что можно идти. Если звукового сигнала нет, предохранители, вероятно, больше не работают, и счетчик необходимо отремонтировать.

При использовании мультиметра Кляйна значок LEAD должен отображаться, если перегорели предохранители или если вы неправильно вставили провод по отношению к текущему положению шкалы.

3. Вставьте красный провод в клемму усилителя (A), а черный провод в клемму заземления (COM).

Я рекомендую всегда сначала использовать клемму усилителя (A) при получении показаний силы тока, особенно если вы не уверены, имеет ли источник высокий или низкий ток.

Почему? Потому что с самого начала установка на более низкую клемму в микроамперах (мА) повышает риск перегорания предохранителя, который рассчитан только на этот более низкий ток.

Если вы хотите измерить потребление тока устройством, которое, как вы уверены, имеет низкий номинальный ток, то вместо этого вы можете вставить провод в миллиамперный терминал.

Теперь вы можете взять черный провод и подключить его к клемме заземления (COM). После этого поверните циферблат или ручку, пока она не будет установлена ​​в положение A или миллиампер.

4. Установите измеритель на переменный или постоянный ток.

При повороте ручки мультиметр должен автоматически включаться. Когда он включен, вам нужно установить измеритель на переменный или постоянный ток, в зависимости от того, что подходит для источника, который вы измеряете.

Для некоторых мультиметров Fluke достаточно нажать желтую кнопку «Функция», чтобы переключиться между переменным и постоянным током.

На устройствах Кляйна вам, возможно, придется нажать красную кнопку «Выбор», если настройка (например, Вольты, Амперы и т. д.) отмечена символами переменного и постоянного тока. В противном случае вам нужно будет установить настройку усилителя на мультиметре в положение переменного или постоянного тока.

Чтобы быстро различать символы на аналоговых устройствах, всегда помните, что волнообразные линии относятся к переменному току, а прямая линия обозначает постоянный ток.

5. Подключите мультиметр последовательно к источнику, затем получите показания.

Независимо от того, измеряете ли вы силу тока простой цепи, которую вы построили с нуля, или компонента или гаджета в цепи 240 В, вам необходимо подключить мультиметр последовательно. Это единственный способ обеспечить точные показания силы тока.

• Для этого вам придется создать разрыв или разъединение на любой доступной клемме в цепи, так как измерения тока остаются одинаковыми во всей электрической цепи.
• В некоторых случаях вам придется отпаивать или отсоединять провода от одного конца цепи компонента.

Прикоснитесь щупом красного щупа к клемме (т. е. точке, где вы сделали размыкание в цепи), желательно положительной. Зонд черного провода должен соединиться с проводом, который вы отсоединили, чтобы замкнуть цепь. Теперь мультиметр является его частью!

Если вы выполнили каждый шаг до тройника, мультиметр должен автоматически отображать правильное значение силы тока. Как только вы удалите щуп (т.е. разомкнете цепь), число должно упасть. Всегда обращайте внимание на отображаемую цифру, пока щуп касается источника питания.

Проверка силы тока при холодном пуске автомобильного аккумулятора

Допустим, вы хотите проверить правильность значений силы тока при холодном пуске, указанном на этикетке аккумуляторной батареи вашего автомобиля, или вы проверяете общее состояние аккумулятора. Это один из хороших способов проверки автомобильного аккумулятора мультиметром.

Для этих шагов я буду использовать стандартную батарею 12 В:

• Подсоедините красный и черный щупы к положительным и отрицательным выводам соответственно. Затем установите шкалу мультиметра в положение напряжения постоянного тока.
• Включите зажигание автомобиля, затем оставьте двигатель включенным. За все это время показания напряжения не должны опускаться ниже 10. Ничего страшного, если значение будет немного выше.
• Если показания не падают и остаются стабильными, значит батарея в хорошем состоянии. В противном случае, если оно упадет ниже 10 В, скажем, до 5 В, возможно, вы имеете дело с аккумулятором, который требует замены.

Несколько советов, которые стоит принять к сведению

• Лучше каждый раз подключать провода к заземлению цепи, чтобы защитить свои гаджеты и себя
• Всегда проверяйте мультиметр, его гнезда и щупы на наличие явных признаков повреждения. Никогда не работайте со сломанными щупами, если вам дорога ваша жизнь!
• Для подключения макетной платы мультиметра для измерения тока: вставьте черный щуп в COM-порт, а красный щуп в мА-порт. Для измерения подсоедините черный щуп к минусу, а красный к плюсу.

Часто задаваемые вопросы

Что такое символ ампер на мультиметре?

Обозначается заглавной буквой «А». С другой стороны, символы «мкА» и «мА» обозначают микроампер и миллиампер соответственно.

Чем усилитель постоянного тока отличается от усилителя переменного тока?

Оба они относятся к тому, как движутся электроны. Постоянный ток течет в одном направлении, а переменный ток течет назад и вперед в нескольких циклах.

Как проверить силу тока на проводе?

Вы можете использовать токоизмерительные клещи (то есть токоизмерительные клещи) или мультиметр.

Самый быстрый способ сделать это — использовать токоизмерительные клещи. Просто установите его на переменный или постоянный ток, затем установите диапазон измерения (от 0 до 600 А и даже до 2500 А, в зависимости от используемой модели).

После этого зацепите измеритель за любую часть провода под напряжением, чтобы начать измерение.

Заключение

Теперь, когда вы знаете, как измерять силу тока мультиметром, весь процесс довольно прост, верно?

• Перед измерением обратите внимание на общий номинальный ток вашего мультиметра и нагрузки, а также на переменный или постоянный ток.
• Проверьте, правильно ли работает мультиметр, особенно его предохранители.
• Вставьте провода в соответствующие клеммы для измерения силы тока, установите циферблаты в подходящие положения, затем установите измеритель на переменный или постоянный ток.
• Подсоедините мультиметр последовательно, затем получите показания.
• При проверке CCA аккумуляторной батареи вашего автомобиля убедитесь, что вы подключили щупы к нужным клеммам, прежде чем включать зажигание для точных измерений.

Эдвин Джонс

Меня зовут Эдвин Джонс, я отвечаю за разработку контента для Galvinpower. Я стремлюсь использовать свой опыт в маркетинге для создания надежной и необходимой информации, чтобы помочь нашим читателям. Было весело работать с Эндрю и применять его невероятные знания к нашему контенту.

Как измерить силу тока в цепи 240 В за 4 простых шага

Galvin Power поддерживается считывателями. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше

3 октября 2022 г. 2 октября 2022 г.

Чтобы дом функционировал и был комфортным для проживания, в нем должно быть следующее: водопровод и электричество. Однако в центре нашей статьи мы уделим больше внимания последнему — электрической системе нашего дома.

Поскольку схема нашей собственности связана с регулированием потока электричества в наше жилище и из него, каждый домовладелец должен разбираться в особенностях схемы.

Если вы хотите научиться измерять силу тока в цепи 240 В, то вы попали по адресу.

Проще говоря, вам понадобится мультиметр и базовые знания об электричестве и его компонентах.

Содержание

• Что нужно подготовить для проверки потребляемой мощности
• Пошаговое руководство
  • Шаг 1: Определите тип тока
  • Шаг 2: Выберите настройку электрического мультиметра
  • Шаг 3: Установите диапазон амперметра
  • Step 4: Clip the jaws of the multimeter to the breaker
• Baseline Knowledge in Measuring
  • 1. Ampere
  • 2. Volt
  • 3. Watt
  • 4. Ohm
• Conclusion

Что нужно подготовить для проверки силы тока

Для измерения силы тока 240 В вам потребуются следующие инструменты и инструменты:

• Электрические защитные перчатки
• Накладной цифровой мультиметр

Я рекомендую надевать электрические защитные перчатки перед измерением силы тока с помощью токоизмерительных клещей, чтобы вас случайно не ударило током.

Пошаговое руководство.

Шаг 1: Определите тип тока

Чтобы дать вам краткое представление, существует два типа электрического тока: переменный ток (AC) и постоянный ток (DC).

Очень важно знать, какой тип электрического тока проходит через вашу цепь, так как это определяет настройку тока, которую вы должны использовать для своего мультиметра. Если вы живете в Соединенных Штатах, велика вероятность того, что ваша цепь работает от переменного тока.

Шаг 2: Выберите настройку электрического мультиметра

После этого установите мультиметр-клещи на настройку амперметра (переменный ток в приведенном выше примере), чтобы устройство считывало ток, протекающий по выбранной вами цепи.

Шаг 3: Установите диапазон амперметра

Выбор диапазона амперметра в основном гарантирует, что ваш мультиметр будет регистрировать показания полного тока, протекающего через цепь.

Рекомендую поставить диапазон на максимально возможное для вашего устройства чтение.

Если вы не можете получить показания после установки мультиметра в максимальном диапазоне, вы можете проверить максимальный номинальный ток вашего устройства или цепи.

Если оно выше, чем может выдержать ваш измерительный прибор, переключитесь на другой мультиметр.

Шаг 4: Прикрепите клещи мультиметра к выключателю

Это утомительная часть измерения силы тока в цепи. Я подчеркиваю, что вы делаете этот шаг медленно и осторожно, чтобы предотвратить любую аварию, связанную с электричеством.

Имея это в виду, прижмите клещи мультиметра к соединительному электрическому проводу под прерывателем. Вы должны получить показания после успешного выполнения этого шага.

Однако, если вы не можете получить показания, обратитесь к моему примечанию в шаге выше.

Просто добавим, что это ожидаемые показания тока в амперах для тестируемой цепи:

• Подключенные к цепи приборы выключены – нет показаний / ноль ампер
• Подключенные и работающие легкие потребители электроэнергии – обычно менее 1 ампера
• Приборы с компрессором, такие как холодильники и кондиционеры – высокая сила тока

Базовые знания в области измерений

При тестировании и подключении цепи 240 В очень важно, чтобы вы поняли принципы электрики, которые управляют схемой вашего дома.

В этом разделе я позволил себе познакомить вас с тремя основными единицами измерения электричества: амперами, вольтами и ваттами.

1. Ампер

Ампер, часто сокращаемый до ампер, является мерой общего количества электрических зарядов, которые проходят через цепь за секунду. Эта единица определяет количество электронов, присутствующих в цепи.

Этот показатель также может быть обозначен как «A» в спецификациях устройства.

2. Вольт

Вольт — это единица, определяющая силу давления на электроны в цепи. Другими словами, напряжение, сокращенно вольт или V, представляет собой силу, которая заставляет электрон двигаться.

3. Ватт

Ватт, или мощность, относится к единице мощности, указывающей на совокупность тока, протекающего в цепи или электрической системе. По сути, это мера электроэнергии, потребляемой прибором.

4. Ом

В то время как ранее упомянутые электрические концепции подробно описывают движение электричества в цепи, Ом сильно отличается, поскольку это мера сопротивления в электрической единице.

Заключение

Определение величины тока, протекающего по цепи, важно, поскольку оно дает нам информацию о мощности, потребляемой электрической системой.

Следовательно, знание того, как измерять силу тока в цепи 240 В, должно не только помочь вам узнать ток, протекающий в вашей цепи, но и понять ее состояние — потребляет ли она слишком много или слишком мало энергии. Именно в этом духе я написал эту статью.

Есть какие-то путаницы в информации здесь? Если есть, пожалуйста, не стесняйтесь задавать вопросы в разделе комментариев. Вы также можете дополнить эту статью, написав свои мысли ниже.

Эндрю Райт

Я Эндрю Райт. Я создал этот блог после восьми лет опыта проектирования, установки и обслуживания систем электроснабжения. Я люблю свою работу, и я всегда хотел предложить другим необходимую помощь, чтобы они могли заботиться о своем доме.

Как проверить силу тока мультиметром 2022

Как проверить силу тока мультиметром. Независимо от того, являетесь ли вы любителем, занимающимся изготовлением электроники, или хотите ремонтировать или устранять неисправности своими руками дома или в машине, цифровой мультиметр — один из самых ценных инструментов в вашем арсенале.

Это позволяет вам проверять наличие коротких замыканий, проверять правильность напряжения и разрешать силу тока (измеряемую в амперах) протекать по трассе.

Узнайте больше.

Будьте осторожны при проверке силы тока

Чтобы проверить силу тока, вам нужно быть осторожным и понимать, что вы делаете. Не рискуйте, пытаясь определить силу тока. Это отличная аналогия с силой тока, протекающего по цепи.

Удивительно низкая сила тока может быть опасной. Наиболее очевидна опасность поражения электрическим током, но даже сила тока 50 мА (слабый ток) может вызвать аритмии и другие долговременные проблемы со здоровьем.

Ознакомьтесь с мультиметром

Ознакомьтесь с мультиметром. Большинство цифровых мультиметров имеют аналогичный вид. Есть блэкджеки для минусового или стандартного провода и три красных джека. Один для измерения напряжения и сопротивления, один для измерения ампер, а третий миллиампер и микроампер.

Символ ампер для мультиметра вводится в верхнем регистре. Ознакомьтесь со всеми мерами предосторожности в руководстве по мультиметру или в книгах и источниках в Интернете, используемых для руководства.

Миллианы и микроампер обозначаются сокращениями мА и мкА соответственно. У измерителя могут быть циферблаты, которые выбирают различные функции, от проверки напряжения переменного и постоянного тока до непрерывности и сопротивления.

Циферблат на измерителе может иметь несколько настроек для измерения силы тока или одну настройку и кнопку для выбора определенного диапазона.

Проверка силы тока с помощью мультиметра

Следуйте инструкциям, чтобы проверить силу тока с помощью мультиметра.

Проверка силы тока на батарее

Убедитесь, что ваш мультиметр сертифицирован на количество ампер, протекающих через цепь, прежде чем подключать его к ней. Расчетные предельные значения силы тока для большинства источников питания указаны на заводской табличке, а максимальный ток, который может выдержать мультиметр, указан на задней панели прибора или в руководстве по эксплуатации.

Вы также можете просто посмотреть, как далеко идет циферблат; не пытайтесь тестировать токи, превышающие максимальную настройку шкалы. Максимальный ток равен общему количеству ампер.

Используйте Plug-in-Camp

Обычно диапазон может быть расширен за счет съемного зажима. Просто подключите ведущую генерацию к мультиметру, а другой конец подключите к цепи с помощью крепежа мультиметра. Зажмите нагретый или находящийся под напряжением провод, который обычно черного, красного, синего или другого цвета, кроме белого или зеленого.

Когда вы используете клещи, за исключением случаев, когда вы используете только мультиметр, они становятся частью цепи.

Вставьте черный зонд в COM

Если вы собираетесь использовать зажимное соединение или щуп, поставляемый с измерителем, ваш вольтметр должен иметь красный и черный поиск. Штыри на одном конце терминала будут подключаться к счетчику. Подсоедините черный щуп, указывающий на отрицательный провод, к разъему COM.

Разместите красный щуп

В зависимости от характеристик вашего глюкометра у вас может быть много мест, куда можно вставить красный щуп. Сила тока измеряется на порту «А».

На них может быть две розетки с буквой «А», одна с маркировкой «А» или «10А», а другая с маркировкой «мА». Тот, что с буквами «А» или «10А», предназначен для измерения тока до 10 ампер, а тот, что с буквами «мА», — для измерения миллиампер до 300 мА. Если вы не уверены, какой уровень использовать, используйте более высокий уровень «А» или «10А», чтобы избежать перегрузки прибора.

Выберите Либо AC, либо DC

AC (переменный ток) часто используется в приборах и электродвигателях, тогда как DC (постоянный ток) часто используется в аккумуляторных батареях, двигателях и гаджетах. Только если ваш измеритель предназначен только для проверки цепей переменного или постоянного тока, вам придется выбирать между ними. Если вы не уверены, перепроверьте данные на паспортной табличке вашего источника питания.

НА настройке Dial To AMP

Когда вы рассчитали самый высокий ток, который вы будете тестировать, проверьте, чтобы шкала на вашем измерителе немного превышала это значение. Вы можете повернуть циферблат на максимум, просто чтобы быть осторожным, но вы можете не получить измерение, если ток, который вы контролируете, слишком низок.

Если это произойдет, вам придется опустить циферблат и повторить измерение. Вы настраиваете свой счетчик на потребление большего количества ампер, чем вы намереваетесь, чтобы предотвратить перегорание предохранителей, если мощность выше ожидаемой.

Заключение

При выяснении того, не разряжает ли аккумулятор какая-либо деталь в вашем автомобиле, может помочь проверка силы тока. К счастью, измерить силу тока несложно, если у вас есть мультиметр и вы осторожны с электрическими компонентами.

Использование мультиметра серии — Основы измерения тока

Если вы занимаетесь установкой или поиском и устранением неисправностей систем HVAC, рано или поздно вам придется проводить измерения электрического тока. В этом руководстве будут обсуждаться основы того, как выполнять эти текущие измерения.

Сила тока измеряется в амперах, обычно обозначаемых просто «амперы». При работе с небольшими токами (менее 1 ампера) может быть удобнее описывать ток в «миллиамперах», обычно сокращенно «мА».

Термин «миллиампер» или «мА» означает 1/1000 ампера. Например:

4 мА = 4/1000 ампер = 0,004 ампер
20 мА = 20/1000 ампер = 0,020 ампер

В зависимости от ситуации вы можете измерять переменный ток (переменный ток) или постоянный ток (постоянный ток). Переменный ток постоянно меняет направление, тогда как постоянный ток всегда течет в одном и том же направлении.

Скорее всего, вы будете проводить измерения тока по одной из двух причин:

1. Измерение тока, потребляемого нагрузкой от источника питания (амперы или мА, переменный или постоянный ток).
2. Измерение значения управляющего сигнала 4–20 мА (всегда постоянного тока).

Амперметр с клещами в сравнении с мультиметром

Если вы много работаете с сильноточными цепями переменного тока, вам очень пригодится амперметр с клещами. Амперметр с амперметрическими клещами имеет подпружиненные клещи, которые просто защелкиваются вокруг проводника (электрическое соединение не требуется), а встроенный дисплей (аналоговый или цифровой) показывает ток, протекающий через проводник в амперах:

Амперметры с клещами удобны, но имеют некоторые ограничения:

1. Обычно токоизмерительные клещи измеряют только ток переменного тока; он не может измерять ампер постоянного тока. (Существуют ампер-клещи с датчиком особого типа, известным как датчик Холла, который может измерять силу постоянного тока, но это нетипично для большинства ампер-клещей).
2. Охватываемый диапазон обычно велик (сотни ампер), поэтому точность при малых значениях ампер низкая.

Если вы измеряете относительно небольшие значения переменного тока или постоянного тока, вы, вероятно, будете использовать функцию измерения ампер/мА мультиметр.  Мультиметр может измерять не только ампер, но и другие величины, но сегодня мы сосредоточимся только на измерении тока в амперах/милиамперах.

Ниже показано типичное расположение лицевой панели мультиметра. Это настоящий счетчик, который Келе использует на наших внутренних обучающих занятиях. Ему несколько лет, но функциональность элементов управления такая же, как у современного мультиметра. Обратите внимание, что элементы управления вашего мультиметра могут быть устроены несколько иначе или совершенно иначе. Никому не нравится это делать, но вы, возможно, захотите прочитать руководство по эксплуатации своего мультиметра, если оно еще не было выброшено/потеряно!

Для измерения силы тока подключите черный щуп к разъему COM, а красный щуп к разъему мА или 10А. Используя гнездо мА, вы можете измерять токи до 200 мА на этом конкретном измерителе. Измерители других моделей могут иметь более высокие диапазоны мА. Если вы хотите измерять токи выше 200 мА на этом измерителе, вы должны переместить красный провод измерителя в гнездо 10А.

Помните о свойствах щупа измерителя в режиме мА/ампер!

Когда щупы измерителя подключены к разъемам COM и мА/А, внутреннее сопротивление измерителя очень низкое, всего доли ома. В текущем режиме путь от щупа к щупу через счетчик выглядит почти как прямой кусок провода!

Это имеет важные последствия. Если вы подсоедините щупы амперметра к источнику питания, произойдет короткое замыкание источника питания! Это имеет смысл, если путь от датчика к датчику выглядит как прямой кусок провода, верно?

Многие источники питания могут создавать очень большие токи короткого замыкания, если их выходные клеммы закорочены друг на друга. Если вы сделаете это с помощью щупов измерителя тока, через него могут протекать очень большие токи!

Так как это очень легко сделать случайно, большинство производителей измерителей устанавливают внутренний предохранитель последовательно с гнездами мА/ампер измерителя. В этом случае можно надеяться, что предохранитель перегорит и защитит счетчик и источник питания. Тем не менее, открыть счетчик, найти перегоревший предохранитель и заменить его довольно сложно.

Некоторые очень дешевые счетчики не имеют предохранителя, включенного последовательно с гнездами мА/ампер. Если вы посылаете большие токи короткого замыкания через один из этих дешевых счетчиков, фольга на печатной плате сгорит вместо предохранителя, что сделает счетчик кандидатом на помойку. Надеюсь, ваш измеритель имеет внутренние предохранители на разъемах мА/ампер.

Установите переключатель измерительного прибора на мА

Переключатель измерительного прибора имеет различные основные области для выбора того, хотите ли вы считывать напряжение, ток, сопротивление (Ом) или, возможно, другие параметры. Вам нужно переместить селекторный переключатель в одно из положений в области мА (нижняя правая область на нашем примере измерителя). Если вы измеряете большие токи (в амперах вместо мА), селектор мультиметра может иметь для этого отдельное положение или может по-прежнему использовать положение мА, поскольку для ампер есть отдельный разъем. Ознакомьтесь с руководством пользователя вашего измерителя. В приведенном выше примере измерителя по-прежнему используется селекторный переключатель, установленный на мА, даже несмотря на то, что мы используем разъем 10 А для больших токов.

Установка диапазона измерителя (если у вас нет измерителя с автоматическим выбором диапазона)

Наш образец измерителя имеет различные диапазоны тока на выбор при использовании гнезда мА в зависимости от максимального тока, который вы ожидаете измерить. Выберите наименьший диапазон, превышающий максимальный ток, который вы собираетесь измерять. Если вы не уверены, в каком диапазоне будет ток, начните с самого высокого диапазона и выполните измерение. Затем, если вы сможете перейти к более низкому диапазону метров, это даст вам лучшую точность.

Если вы случайно выберете более низкий диапазон, чем ток, который вы пытаетесь измерить, измеритель не будет поврежден, если только вы не пропустите через него очень большой ток короткого замыкания, который перегорит предохранитель. Как правило, на дисплее появляется какая-то индикация «выход за пределы диапазона». Это может варьироваться от метра к метру. Иногда это ряд горизонтальных черточек, иногда это «OL» для перегрузки, а может и совсем другое.

Если в вашем измерителе есть функция автоматического выбора диапазона, вам не нужно беспокоиться об установке диапазона, измеритель определит это за вас. Обычно он начинает с наиболее чувствительного диапазона и, если обнаруживает состояние превышения диапазона, переходит к следующему более высокому диапазону и т. д., пока не найдет наиболее чувствительный диапазон, который не приводит к состоянию превышения диапазона.

Автоматический выбор диапазона очень удобен. Недостатком является то, что счетчику может потребоваться больше времени для отображения окончательного стабильного показания тока, потому что каждый раз приходится методом проб и ошибок находить правильный диапазон. Измеритель с фиксированным диапазоном, установленный вручную на правильный диапазон, быстрее стабилизируется до пригодных для использования показаний, поскольку ему не нужно экспериментировать, чтобы найти правильный диапазон.

Настройка измерительного прибора для измерения переменного или постоянного тока по мере необходимости

Если вы установите измерительный прибор на показание постоянного тока в мА и поместите датчики в цепь с переменным током, измерительный прибор будет показывать нулевой мА (показания могут прыгать вокруг нулевого значения). немного).

Если вы настроите мультиметр на считывание переменного тока и поместите датчики в цепь с постоянным током, показания индикатора на мгновение подпрыгнут вверх, а затем со временем вернутся к практически нулевому току.

Так что будьте осторожны – неправильная настройка измерителя переменного/постоянного тока даст совершенно ложные результаты!

Если вы исследуете «загадочную цепь» и не уверены, является ли ток между двумя точками переменным или постоянным, вы можете попробовать обе настройки на измерителе, чтобы увидеть, какая из них дает вам ненулевое значение.

Пришло время поместить щупы счетчика в цепь

Теперь это очень важно:  для измерения тока необходимо отсоединить существующий провод в цепи и подключить щупы тока счетчика, чтобы занять место оригинальное соединение.

Идея состоит в том, что вы должны сделать так, чтобы ток, который обычно течет прямо между двумя точками, пошел в обход и протекал через ваш счетчик тока на пути к месту назначения:



Измерение тока питания

Измерение сигнала 4-20 мА



Не забывайте держать пальцы на изолированных рукоятках щупов, не касайтесь пальцами металлических наконечников щупов на случай, если соединение находится под высоким напряжением. Если у вас есть перемычки с зажимами типа «крокодил», они могут пригодиться для подключения измерительных щупов к цепи без помощи рук.

На приведенных выше рисунках мы показали амперметр, подключенный к нагрузке, но вместо этого его можно было бы легко подключить к источнику питания/источнику сигнала.

В случае переменного тока не нужно беспокоиться о полярности, сигнал на дисплее всегда будет положительным независимо от того, как расположены щупы.

В случае постоянного тока красный щуп должен быть подключен к более положительной точке, а черный щуп должен быть подключен к более отрицательной точке. Но если вы повернете его в обратном направлении, никакого вреда не будет, счетчик просто покажет отрицательное значение тока, величина показания все равно будет правильной, и вы будете знать, что точка с черным щупом на самом деле является более положительной точкой.

Если на дисплее отображается состояние превышения диапазона, просто переместите селектор тока измерителя на следующий более высокий диапазон и повторите попытку.

Измерители тока переменного тока со средними показаниями и истинными среднеквадратичными значениями

Не все амперметры одинаковы, когда речь идет об измерении переменного тока. Используются два различных метода измерения.

«Средние показания» Измерители переменного тока дают правильные показания, только если переменный ток имеет синусоидальную форму. Менее дорогие счетчики, как правило, используют метод измерения средних показаний.

Измерители переменного тока «True-RMS» будут давать правильные показания независимо от формы волны (не обязательно должна быть синусоида). Этот метод обычно зарезервирован для более дорогих счетчиков.

Показания истинного среднеквадратичного значения тока основаны на эффекте нагрева, который будет иметь ток, проходящий через сопротивление. Дело в том, что многие блоки питания переменного тока в постоянный потребляют переменный ток короткими сильноточными импульсами, которые не являются синусоидой. Поскольку соединительный провод имеет сопротивление, а плавкие предохранители рассчитаны на срабатывание при нагреве плавкого элемента, измерения истинного среднеквадратичного значения тока более важны для применения правильного размера провода и размера предохранителя на входе источника питания переменного тока в постоянный. Поэтому измерители тока с истинным среднеквадратичным значением предпочтительнее, чем измерители тока со средними показаниями.

Заключительные мысли

Наиболее частая жалоба на местах – это то, что амперметр показывает ноль. Наиболее распространенные проблемы:

1. Селекторный переключатель счетчика не установлен на ток (мА/ампер).
2. Провода измерителя подключены к неправильным разъемам (COM и мА/ампер).
3. Перегорел внутренний предохранитель расходомера.
4. Переключатель переменного/постоянного тока измерителя установлен в положение, противоположное типу фактического тока.

Как измерить силу тока с помощью мультиметра (руководство из 2 частей)

Содержание

• Меры предосторожности
• Настройка мультиметра
  • #1. Узнайте, сколько ампер-вольт может выдержать ваша батарея или автоматический выключатель, на паспортной табличке.
  • #2. Используйте вставные зажимы, если выводы вашего мультиметра недостаточно высоки для схемы.
  • №3. Вставьте черные щупы в порт «COM» мультиметра.
  • №4. Вставьте красный щуп в гнездо «А».
  • №5. На измерителе вы можете выбрать переменное или постоянное напряжение.
  • №6. Во время измерения установите шкалу на более высокий уровень ампер-вольт.
• Как измерить вольтампер с помощью мультиметра
  • #1. Отключите электричество цепи.
  • #2. Отсоедините красный провод от источника питания.
  • №3. При необходимости зачистите концы проводов.
  • №4. Оберните положительный щуп мультиметра положительным проводом.
  • №5. Запитайте цепь, подключив черный щуп мультиметра к последнему проводу.
  • #6. Во время считывания показания счетчика оставьте устройства на месте примерно на минуту.

Работая над электрическим проектом, вам может понадобиться проверить силу тока или мощность, протекающую через цепь. Вам также необходимо измерить силу тока, чтобы определить, потребляет ли что-либо больше энергии, чем должно.

Измерение силы тока может быть полезно при попытке определить, не разряжает ли какой-либо компонент в автомобиле аккумулятор.

В общем, как измерить вольт-ампер мультиметром. Следующие шаги помогут вам.

• Отключите электричество цепи.
• Отсоедините красный провод от источника питания
• При необходимости зачистите концы проводов.
• Оберните положительный щуп мультиметра плюсовым проводом.
• Запитайте цепь, подключив черный щуп мультиметра к последнему проводу.
• Во время считывания показаний прибора оставьте устройства на месте примерно на минуту.

К счастью, измерить силу тока несложно, если вы знакомы с основными тестами мультиметра и проявляете осторожность вблизи электрических компонентов.

Позвольте мне помочь вам научиться измерять силу тока с помощью мультиметра.

Меры предосторожности

Вы должны быть осторожны при использовании обычного мультиметра или цифрового мультиметра. При выполнении электрических измерений каждое приложение с измерительными токами представляет возможные угрозы безопасности, которые необходимо учитывать. Прежде чем использовать какое-либо электрическое испытательное оборудование, люди всегда должны прочитать руководство пользователя. Уместно узнать о надлежащих методах работы, мерах безопасности и ограничениях. (1)

Носите прочные резиновые перчатки, избегайте работы вблизи воды или металлических поверхностей и не прикасайтесь голыми руками к оголенным проводам. Также хорошо, когда рядом есть кто-то. Человек, который может помочь вам или позвать на помощь, если вас ударит током.

Настройка мультиметра

#1. Узнайте, сколько ампер-вольт может выдержать ваша батарея или автоматический выключатель, на паспортной табличке.

Убедитесь, что ваш мультиметр соответствует количеству ампер, протекающему через цепь, прежде чем подключать его к ней. Отображается расчетный максимальный ток большинства источников питания, указанный на заводской табличке. На задней панели прибора или в руководстве по эксплуатации вы можете найти общий ток проводов мультиметра. Вы также можете увидеть, как высоко поднимается шкала. Не пытайтесь измерять токи выше максимального значения шкалы.

#2. Используйте вставные зажимы, если выводы вашего мультиметра недостаточно высоки для схемы.

Вставьте провода в мультиметр и подключите к цепи. Сделайте это так же, как на клещах мультиметра. Оберните зажим вокруг токоведущего или горячего провода. Обычно это черный, красный, синий или другой цвет, кроме белого или зеленого. В отличие от использования мультиметра, клещи не станут частью цепи.

#3. Вставьте черные щупы в порт «COM» мультиметра.

Даже при использовании зажима ваш мультиметр должен иметь красный и черный щуп. Зонд также будет иметь наконечник на одном конце, чтобы зацепиться за прибор. Черный щуп, который представляет собой отрицательный провод, всегда должен быть вставлен в разъем COM. «COM» означает «общий», и если порт не помечен им, вместо этого вы можете получить отрицательный знак.

Если ваши провода содержат штыри, вам нужно будет держать их на месте при измерении тока. Вы можете освободить руки, прикрепив их к цепи, если на них есть зажимы. Однако оба типа зондов подключаются к измерителю одинаково.

#4. Вставьте красный щуп в гнездо «А».

Вы можете увидеть две розетки с буквой «А», одну с маркировкой «А» или «10А» и одну с маркировкой «мА». Розетка «А» или «10А» предназначена для проверки тока до 10 А, а гнездо «мА» тестирует миллиампер до примерно 300 мА. Если вы не уверены, что использовать, выберите вариант с более высоким значением «A» или «10A», чтобы избежать перегрузки счетчика.

#5. На измерителе вы можете выбрать переменное или постоянное напряжение.

Если ваш измеритель предназначен исключительно для проверки цепей переменного или постоянного тока, вам нужно будет выбрать, какую из них вы пытаетесь проверить. Если вы все еще не уверены, еще раз проверьте этикетку на блоке питания. Это должно быть упомянуто рядом с напряжением. Постоянный ток (DC) используется в транспортных средствах и гаджетах с батарейным питанием, а переменный ток (AC) обычно используется в бытовой технике и электродвигателях.

#6. Во время измерения установите шкалу на более высокий уровень ампер-вольт.

После того, как вы рассчитали самые высокие токи для тестирования, найдите рычаг на вашем измерителе. Поверните его немного выше этой цифры. Если вы хотите быть осторожным, поверните циферблат на максимум. Но если измеряемое напряжение слишком слабое, вы не сможете получить показания. Если это произойдет, вам нужно будет уменьшить масштаб и пересдать задачу.

Как измерить вольтампер с помощью мультиметра

#1.

Отключите электричество цепи.

Если ваша схема питается от батареи, отсоедините отрицательный провод от батареи. Если вам необходимо отключить электричество с помощью выключателя, выключите выключатель, затем отсоедините противоположную линию. Не подключайте счетчик к цепи при включенном электричестве.

#2. Отсоедините красный провод от источника питания.

Чтобы измерить ток, протекающий по цепи, подключите мультиметр для завершения курса. Для начала отключите питание схемы, затем отсоедините плюсовой провод (красный) от источника питания. (2)

Возможно, вам придется перерезать провод кусачками, чтобы разорвать цепь. Посмотрите, есть ли заглушка в месте соединения провода питания с проводом, идущим к тестируемому гаджету. Просто снимите крышку и размотайте кабели друг вокруг друга.

#3. При необходимости зачистите концы проводов.

Оберните небольшое количество проволоки вокруг штырьков мультиметра или оставьте столько проводов открытыми, чтобы штыри типа «крокодил» могли надежно зафиксироваться. Если провод полностью изолирован, возьмите кусачки примерно на 1 дюйм (2,5 см) от конца. Сожмите ровно настолько, чтобы прорезать резиновую изоляцию. Затем быстро потяните кусачки на себя, чтобы извлечь изоляцию.

#4. Оберните положительный щуп мультиметра положительным проводом.

Оберните изолентой оголенный конец красного провода вдали от источника питания. Прикрепите зажимы типа «крокодил» к проводу или оберните вокруг него наконечник щупа мультиметра. В любом случае, чтобы получить точный результат, убедитесь, что провод надежно закреплен.

#5. Запитайте цепь, подключив черный щуп мультиметра к последнему проводу.

Найдите положительный провод, идущий от тестируемого электрического устройства, и подключите его к черному наконечнику мультиметра. Если вы отсоедините кабели от цепи с батарейным питанием, она восстановит свою мощность. Включите электричество, если вы отключили его с помощью предохранителя или выключателя.

#6. Во время считывания показания счетчика оставьте устройства на месте примерно на минуту.
