замена ламп на светодиодную ленту своими руками

На чтение 10 мин Просмотров 340 Опубликовано Обновлено

Содержание

  1. Устройство LCD-дисплея
  2. Признаки неисправности подсветки
  3. Самостоятельная замена источника света в мониторе
  4. Проверка исправности лампы
  5. Применение светодиодных источников освещения в ЖК-мониторах

ЖК-мониторы занимают большую часть рынка дисплеев для стационарных компьютеров, ноутбуков, телевизоров, информационных и рекламных мониторов и т.д. Хотя существуют и более перспективные технологии, LCD-экраны еще долго будут удерживать свои позиции. Эти устройства надежны, но в мире нет ничего вечного. И дорогостоящие приборы рано или поздно выходят из строя. Во многих случаях их можно отремонтировать самостоятельно. К таким ситуациям относится выход из строя лампы подсветки.

Устройство LCD-дисплея

Прежде, чем выяснить, как производится замена неисправной подсветки, надо разобраться, зачем она нужна в и как устроен ЖК-экран.

Жидкие кристаллы – вещества, имеющие свойство текучести, но расположение молекул в них упорядочено. Молекулы в этих веществах имеют вытянутую или дискообразную форму. Принцип действия LCD-дисплея основан на свойстве молекул ЖК менять пространственную ориентацию под действием приложенного электрического поля. Таким способом можно регулировать поляризацию проходящего через LCD-матрицу света и создавать изображение по принципу смешения цветов RGB.

Устройство лампы с холодным катодом.

Для создания проходящего светового излучения и нужна лампа. В большинстве случаев это флуоресцентные лампы без нитей накала катодов (CCFL). Такой светильник представляет собой герметичный стеклянный баллон, наполненный инертным газом с небольшой примесью ртути. Для работы ему нужен источник напряжения 600.

.900 вольт (в зависимости от модификации), а для розжига несколько больше – 800..1500 вольт. Для создания равномерного потока по поверхности используется система рассеивателей.

Система создания рассеянного светового потока.

Лампа является самым недолговечным звеном в системе, но поменять ее на исправную самостоятельно не так сложно.

Читайте также

Особенности LED подсветки — какие бывают виды



Признаки неисправности подсветки

Пользователь может столкнуться с такими явлениями:

  • при включении монитора индикатор питания загорается, но экран остается темным;
  • дисплей включается, на нем появляется изображение, но через несколько секунд тухнет.

В первом случае есть серьезные резоны предполагать, что нужен ремонт подсветки монитора, хотя неисправность может быть и в блоке питания источника освещения. Во втором – вероятность выхода из строя лампы 90+ процентов. Также о высокой вероятности неисправности источников света говорят тусклое свечение всего дисплея или половины, а также угасание половины дисплея.

Самостоятельная замена источника света в мониторе

В первую очередь надо добраться до старой лампы. Если это монитор телевизора, компьютера или ноутбука, надо запастись инструментами:

  • небольшой крестовой отверткой;
  • двумя отвертками с плоским широким шлицем;
  • скальпелем, пинцетом и другим инструментом для разборки.

Снятие кожуха.

Пластиковый кожух с монитора снимается двумя плоскими нетолстыми отвертками – надо отжать защелки, не прикладывая излишних усилий.

Вывинчивание крепежа.

Следующий шаг – надо снять все разъемы и вывернуть все мелкие саморезы сзади и со всех сторон.

Демонтаж матрицы.

А потом снять все крышки и демонтировать матрицу.

Визуальные свидетельства выхода из строя лампы.

Сняв поляризационную пленку, рассеиватели и световоды, можно добраться до ламп. Иногда следы выхода из строя можно обнаружить визуально – в виде черных пятен.

Установка исправных CCFL-ламп

Далее берутся исправные лампы и устанавливаются на место вышедших из строя. Для подбора ламп по размеру, в зависимости от размера диагонали экрана в дюймах, можно воспользоваться таблицей.

Размер диагонали монитора, дюймов Диаметр лампы, мм Длина лампы, мм
14,1 2,0 290
14,1 Wide 2,0 310
15-15,1 2,0 300, 305, 310
15 – 15,3 2,0 315
15 – 15,3 2,6 316
15,4 – 16,3 2,0 324, 334
15,4 Wide 2,0 334
16,3 – 17,0 2,6 336
17, 17,4 2,6 342, 345, 355, 360
17,1 Wide 2,0 365, 370, 375
18-19 2,6 378, 388

Сборка монитора производится в обратном порядке. И если все было сделано аккуратно, и проблема была только в лампе, монитор прослужит еще долгое время.

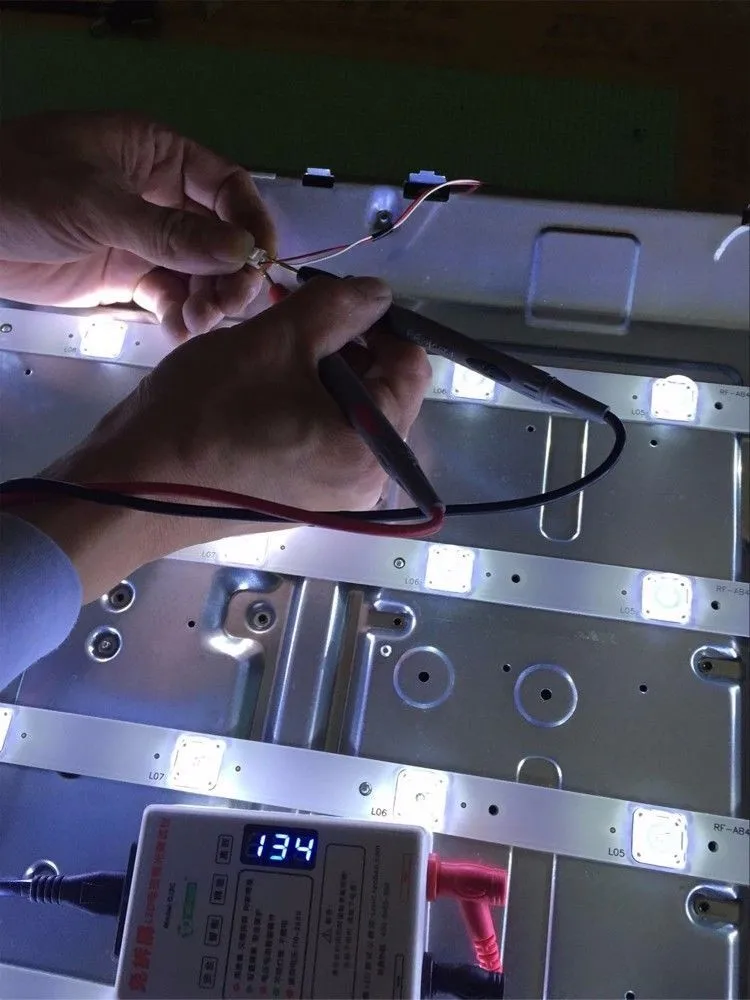

Проверка исправности лампы

Если внешних признаков повреждения лампы при разборке не обнаружено, не будет лишним проверить демонтированный светильник на исправность, так остается вероятность, что неисправность не в лампе, а в схеме питания. Да и проверка нового прибора тоже не помешает. Тестером или осциллографом этого не сделать, поэтому на контакты светильника надо подать высокое напряжение. Для этого понадобится инвертор. Найти его можно различными способами:

  1. Купить готовый инвертор в магазине или в интернете. Для разового ремонта экономически нецелесообразно.
  2. В ремонтной мастерской купить поврежденный неремонтопригодный монитор. В большинстве случаев будет стоить копейки. Его надо будет разобрать и извлечь преобразователь напряжения.
  3. Если есть навыки работы с электронными компонентами, можно собрать простой инвертор самостоятельно. Его схема несложна.
Схема простого инвертора.

Самый трудоемкий элемент – трансформатор.

Его придется изготовить самостоятельно. Намотать его можно на железе от малогабаритного промышленного трансформатора, для чего придется удалить все штатные обмотки.

Малогабаритный трансформатор для инвертора.

Первичная обмотка содержит 30-40 витков с отводом от середины. Амплитуда колебаний на ней будет около 3 вольт. Следовательно, для получения 1000 вольт на вторичной обмотке она должна содержать в 1000/3=333 раза витков больше чем первичная. При 30 витках в первичке надо будет намотать около 10 000 витков вторичной обмотки. Возможно, это число надо будет подобрать. Удобнее экспериментально изменять соотношение, варьируя первичной обмоткой. Для этого надо сначала намотать вторичку, а поверх нее – первичную обмотку. В интернете можно найти схемы и других преобразователей напряжения различной сложности для проверки ламп CCFL.

Читайте также

Как сделать блок питания на 12 вольт своими руками — примеры схем



Применение светодиодных источников освещения в ЖК-мониторах

В связи с широким распространением светодиодной осветительной техники при ремонте часто возникает идея заменить морально устаревшие газоразрядные лампы LED-светильниками. Эта мысль имеет право на жизнь, и реализовать ее несложно. Но замена ламп на светодиоды в мониторе потребует решения нескольких вопросов.

  1. Размеры. CCFL-лампа устанавливается внутри специального профиля. Ширина этой канавки бывает 7 мм или 9 мм. Ширина ленты должна позволять установить ее в паз этого профиля. В некоторых случаях оказывается возможным подрезать края «негабаритного» полотна до 1 мм с каждой стороны так, чтобы не повредить токоведущие шины. Если все получится, то лента хорошо впишется в профиль.

    LED-полотно, установленное в профиль.

  2. Получение равномерной освещенности. Светодиоды на полотне расположены на расстоянии друг от друга, поэтому при использовании обычной ленты легко получить распределение потока полосами, несмотря на наличие эффективной рассеивающей системы. Чтобы этого избежать, потребуется светильник не менее чем со 120 элементами на метр (минимум 90).

Источник питания. Замена ламп в мониторе на низковольтную светодиодную ленту потребует пониженного, по сравнению с CCFL, напряжения питания. Это напряжение можно поискать на штатной плате дисплея, но мощность ленты не должна быть менее 10 Вт, так как световой поток в рассеивающей системе подвергается серьезному ослаблению. Не факт, что нагрузочная способность штатного источника окажется достаточной. Поэтому в некоторых случаях для питания LED-ленты применяют отдельный выносной блок питания на соответствующее напряжение. Неудобство очевидно: подсветка выключается отдельно от монитора, и отсутствует регулировка яркости (или для нее придется городить отдельную схему). Проблема яркости возникает и при первом варианте, но в обоих случаях ее несложно решить.

Распиновка разъема и вывод DIM.

Яркость штатной CCFL-лампы регулируется методом ШИМ, для этого в инверторе предусмотрена специальная схема. В данном случае инвертор должен быть удален, а ШИМ-сигнал можно использовать в своих целях. Для этого на плате надо найти разъем, рядом с одним из выводов которого будет надпись DIM. На нем присутствует ШИМ-сигнал, который можно проконтролировать осциллографом. К этой точке надо подключить отрицательный вывод ленты через транзисторный ключ. В качестве ключевого элемента можно применить MOSFET-транзистор с N-каналом. Он должен быть рассчитан на полный ток отрезка ленты с запасом. 99+ процентов случаев закроет полевик AP9T18GH – его можно найти на вышедших из строя материнских платах компьютеров. Он позволяет работать с нагрузкой до 10 А.

Схема регулирования яркости.

При наличии навыков и знаний можно задействовать штатную схему регулирования яркости и включения-отключения подсветки, добавив к ней два транзисторных ключа и выставив напряжение на выходе 12 вольт.

Переделка штатной схемы.

В этом случае для переделки никаких дополнительных и внешних устройств не потребуется, и монитор будет работать в штатном режиме. Надо лишь подать на вход коммутатора сигналы DIM и ON, присутствующие на разъеме.

Для закрепления информации видео: Замена изношенной платы светодиодной подсветки ЖК телевизора на стандартную LED ленту.

Замену штатных ламп подсветки на аналогичные или светодиодные нельзя назвать простой. На самом деле это трудоемкий процесс, требующий знаний и умений. Но все же для мастера среднего уровня это вполне достижимо, и после ремонта дисплей прослужит еще долгие годы. При необходимости, ремонт вновь установленной светодиодной подсветки монитора труда не составит – опыт будет уже наработан.

Замена лампы подсветки монитора в Минске: цена, сроки, гарантия.

Популярность современных персональных компьютеров во многом обусловлена возможностью визуально воспринимать информацию при помощи монитора. Эти устройства прошли довольно долгий путь развития от первых моделей с выпуклым экраном до широкоформатных и тонких. Современные мониторы редко выходят из строя, но если поломка произошла, то устройству необходим срочный ремонт, т.к. без него компьютер не может функционировать. Чаще всего жк монитору требуется просто замена лампы подсветки.


Одной из услуг нашего сервисного центра в Минске является замена лампы подсветки монитора. Поскольку мы стараемся держать в наличии наиболее востребованные запчасти – работа не займет много времени. Благодаря же удобному расположению к нам очень легко добраться, но если у вас нет на это времени – воспользуйтесь нашей услугой бесплатной доставки.

Причины замены лампы подсветки
Существует несколько причин выхода из строя ламп подсветки. Так, замена лампы подсветки жк монитора Samsung, LG или любого другого бренда может потребоваться вследствие естественного старения детали. Хотя срок службы катодной флуоресцентной лампы (CCFL)и регламентируется в пределах 15000 часов, но в реальности существует много факторов, сокращающих это время.

Сильный перегрев в процессе эксплуатации также может стать причиной того, что сгорела лампа подсветки монитора. Нельзя исключать и механического повреждения лампы во время физического воздействия.

В некоторых случаях, например, когда нет возможности заказать лампы, выполняется замена CCFL ламп подсветки монитора на светодиоды. При этом возникает необходимость изменить всю схему подсветки.

Признаки необходимости ремонта лампы подсветки
Существует ряд признаков, указывающих на то, что не работает лампа подсветки монитора:

·         изображения на мониторе не видно в обычном режиме, но его можно разглядеть под направленным ярким светом;

·         постепенное понижение яркости монитора в процессе службы;

·         произвольное отключение монитора или резкое снижение яркости;

·         появление красных оттенков в изображении, затемнение краев матрицы.

Замена лампы подсветки монитора

При обнаружении возможной неисправности лампы подсветки следует немедленно вызвать специалиста, ведь в противном случае она может:

·         стать причиной поломки инвертора;

·         вызвать повреждение матрицы;

·         из-за сильного перегрева «прикипеть» к светофильтрам.

Процесс ремонта лампы подсветки монитора начинается с полной диагностики монитора, необходимой для выяснения причины поломки и определения пострадавших деталей. Затем отдельные сломавшиеся электронные компоненты или целые блоки заменяются на новые. В конце обязательно проводится диагностика монитора.

Стоимость работ
Цена замены лампы подсветки монитора зависит от стоимости конкретной модели и сложности работ по её замене. Стоимость, указанная у нас на сайте, является приблизительной. Больше подробностей вы можете узнать, позвонив нам по контактному телефону или посетив наш офис лично. Мы всегда рады вам!



Как проверить монитор на просачивание подсветки — тест на просвечивание подсветки

Обновлено: 14 марта 2022 г., 14:12

Поделись этой статьей…

Что такое просвечивание подсветки?

Проблеск задней подсветки по сравнению с IPS Glow

Как проверить наличие просачивания задней подсветки

Как предотвратить просвечивание подсветки

Заключение

Последнее, что вы хотите увидеть при включении нового ЖК-монитора, — это засветку подсветки. Этот ужасный дефект экрана может повлиять на качество игр, просмотр развлечений, точность цветопередачи и общую четкость изображения на вашем мониторе.

К счастью, если вам не повезло приобрести монитор с особенно сильными искажениями подсветки, вы сможете отправить панель обратно и получить полный возврат средств — при условии, что у вас действует соответствующая политика гарантии/возврата. .

Тем не менее, и для тех, кто не знает, как выглядит растекание подсветки, это руководство станет универсальным помощником для мониторинга растекания подсветки. В следующей статье будет обсуждаться; как вы можете проверить утечку задней подсветки, основные различия между утечкой задней подсветки и свечением IPS, и завершите тем, как проверить и предотвратить утечку подсветки вашего монитора.

Что такое засветка подсветки?

Проступание задней подсветки — дефект экрана, встречающийся во всех ЖК-мониторах (и светодиодных). Чтобы лучше понять, как происходит размытие задней подсветки, мы должны сначала понять, как устроена ЖК-панель.

ЖК-панели состоят из множества слоев, один из которых представляет собой подсветку. Поскольку ЖК-дисплеи не излучают свет сами по себе, им требуется подсветка для создания света, необходимого для создания изображений, которые вы видите. Без него монитор был бы бесполезен.

Тем не менее, подсветка — это то, откуда исходит весь ваш свет. Поскольку некоторые ЖК-мониторы не слишком хорошо блокируют проникновение света, подсветка ЖК-дисплея может просачиваться по краям. Это свечение может размывать изображения, снижать точность цветопередачи вашего изображения и уменьшать впечатления, которые вы получаете.

В конечном счете, расплывчатость задней подсветки является ограничением конструкции ЖК-дисплея. Если вы покупаете ЖК-монитор, вам, скорее всего, придется столкнуться с собственными искажениями подсветки. Просто надейтесь, что световое кровотечение едва заметно, и вы его едва заметите.

Страницы с подсветкой монитора:

  • Лучшие мини-светодиодные мониторы
  • Лучшие OLED-мониторы
  • Список мини-светодиодных мониторов
  • Технология IPS
  • Технология IPS против технологии 7 TN
  • TN

    38

Просветление подсветки против свечения IPS

При этом есть много случаев, когда некоторые люди путают свечение IPS с просвечиванием подсветки. Однако это два очень разных дефекта экрана.

Свечение IPS уникально для панелей IPS (плоскостной переключатель). Это происходит только по углам монитора и проявляется в виде легкого оранжевого свечения, интенсивность которого меняется, когда вы смотрите на панель под разными углами. Он отличается от просвечивания задней подсветки несколькими принципиальными моментами:

Во-первых, засветка не меняет своей интенсивности, когда вы смотрите на нее под разными углами. Подсветка постоянна с точки зрения интенсивности — всегда. Во-вторых, засветка может происходить по всему краю монитора, а не только в углах. Поскольку растекание подсветки — это фактор, создаваемый самой подсветкой, он не привязан к углам панели — в отличие от свечения IPS.

К сожалению, как и растекание задней подсветки, свечение IPS невозможно полностью предотвратить — оно является частью конструкции монитора. При этом он довольно сильно различается при сравнении бюджетных мониторов с более дорогими предложениями.

Как проверить наличие засветки

Если вас беспокоит засветка вашего монитора, вы будете рады узнать, что есть несколько простых способов узнать, есть ли на вашем мониторе этот неприятный дефект экрана. В конце концов, все, что вам нужно сделать, это найти большое изображение черного цвета, которое заполнит весь экран. Установите яркость монитора на 30-60% и посмотрите, видны ли какие-либо более светлые области на черном изображении.

Если вам не удается найти черное изображение, просто воспользуйтесь одним из множества доступных видео на YouTube и воспроизведите его в полноэкранном режиме.

Если вы видите слишком много бликов при просмотре черного изображения, ваш монитор с большой вероятностью будет классифицирован как дефектный, а это означает, что вы сможете получить полный возврат средств. Однако, если блики едва заметны, скорее всего, вы вообще их не заметите, когда играете в игры или смотрите фильмы.

Как предотвратить засветку

Как мы упоминали выше, засветка присутствует во всех ЖК-мониторах, поэтому предотвратить ее невозможно. Тем не менее, есть хорошие практики, которые вы всегда можете использовать при использовании монитора, чтобы уменьшить эффект размытия задней подсветки.

  • Попробуйте сохранить яркость около 30%. Это замедлит деградацию вашего монитора и уменьшит интенсивность бликов.
  • Старайтесь не оставлять монитор включенным постоянно. Выключение вечером может снизить деградацию монитора.
  • Старайтесь не нагружать монитор слишком сильно. Удары, удары и удары по монитору могут привести к тому, что блики подсветки станут более заметными.

Заключение

В конечном счете, хотя размытие подсветки и раздражает, это не самая острая проблема, с которой вы когда-либо сталкивались при использовании монитора. В большинстве случаев продавец, у которого вы приобрели монитор, заменит монитор на новый или полностью вернет вам деньги. Проступание подсветки не является новой концепцией, поэтому сообщение продавцу об этой проблеме должно гарантировать определенный уровень признания.

Несмотря на то, что физически исправить растекание подсветки не удалось, вы можете начать практиковать правильный уход за монитором в повседневной жизни. Это не только снизит вероятность возникновения подобных дефектов экрана, но также обеспечит оптимальную работу вашего монитора.

Если у вас есть какие-либо вопросы относительно засветки подсветки, оставьте нам комментарий в разделе ниже, и мы свяжемся с вами, как только сможем. А еще лучше, почему бы не зайти в наш центр сообщества, где вы можете обсудить все, что связано с монитором, с единомышленниками.

WePC поддерживается считывателем. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнайте больше

Что такое просвечивание подсветки ЖК-дисплея и как его можно исправить?

На ЖК-мониторах и телевизорах происходит просачивание подсветки. Вот как проверить наличие кровотечения черного света и решения для его устранения.

Жидкокристаллические дисплеи (ЖКД) остаются популярным выбором для телевизоров и компьютерных мониторов. К сожалению, на них может повлиять дефект, называемый просвечиванием подсветки. Происходит, когда свет не полностью блокируется рамками дисплея, в некоторых случаях, хотя и не всегда, это можно исправить. Эта неисправность чаще всего возникает, когда монитор новый, а не после длительного использования.

Хотя засветка задней подсветки может возникать на ЖК-дисплеях любого типа, в наибольшей степени это влияет на дисплеи с вертикальным выравниванием (VA). Этот тип ЖК-дисплея обеспечивает лучшую контрастность и глубину изображения по сравнению с дисплеями IPS (переключение в плоскости) и TN (скрученный нематик). Без напряжения жидкие кристаллы, обнаруженные в VA-дисплее, остаются перпендикулярными подложке, что создает черный дисплей между скрещенными поляризаторами. Однако при подаче напряжения жидкие кристаллы смещаются в наклонное положение, позволяя свету проходить, создавая отображение в оттенках серого, которое зависит от величины наклона, создаваемого электрическим полем.

Что такое засветка подсветки?

Источник lightbleedtest. com

ЖК-дисплей должен блокировать избыточную подсветку, которая не нужна при отображении изображения или видео. Когда свет просачивается по краям дисплея, происходит засветка задней подсветки, что влияет на четкость изображения и видео.

Существует два типа засветки подсветки: вспышка и помутнение. В первом случае засветка происходит в углах дисплея. Чрезмерное освещение вспышкой может привести к тому, что центр дисплея будет выглядеть более тусклым, чем на других обычных мониторах. С затуманиванием вы увидите блики по всему дисплею, когда ожидаете полностью черный экран.

Это IPS Glow?

Вы можете обнаружить, что ваш монитор страдает от засветки подсветки. Однако это может быть свечение, связанное с другим типом ЖК-дисплея, IPS.

Сокращенно от «плоскостное переключение», в дисплеях IPS используются жидкие кристаллы, расположенные рядами между двумя стеклянными поверхностями для получения насыщенных цветов. Благодаря свечению IPS вы увидите видимое «свечение» по углам панели, когда остальная часть экрана черная. Решения по удалению свечения IPS включают в себя добавление окружающего освещения в вашу комнату и уменьшение яркости монитора. Изменение расстояния и угла, под которым вы смотрите на монитор, также помогает уменьшить свечение IPS.

Источник: lightbleedtest.com

Тестирование

Существует простой тест, который вы можете выполнить, чтобы убедиться, что на вашем ЖК-дисплее есть засветы и , а не IPS свечение. Я предлагаю вам выполнить этот тест сразу после покупки нового монитора. Затем, если есть проблема, вы можете вернуть монитор, пока действует его гарантия.

  1. Выключите свет в своей комнате. Желательно делать это ночью.
  2. Установите яркость монитора на желаемый уровень. Не устанавливайте максимальное значение.
  3. Откройте абсолютно черное изображение или черный экран.

Вы также можете использовать веб-сайт lightbleedtest для проверки дефекта.

Исправления

Существуют различные исправления, с помощью которых можно попытаться решить любую незначительную проблему кровотечения. К ним относятся:

  • Слегка ослабьте винты на задней панели дисплея, чтобы уменьшить яркость вспышки.
  • Обклейте края дисплея черной изоляционной лентой.
  • Уменьшайте яркость экрана до тех пор, пока не перестанет быть заметной засветка подсветки.
  • Используйте локальное затемнение, если оно доступно на мониторе.
  • Тканью из микрофибры осторожно протрите область дисплея, где произошло засветка подсветки. В некоторых случаях это может уменьшить помутнение задней подсветки.

Когда допускается засветка подсветки?

Некоторый уровень просачивания задней подсветки может быть неизбежен из-за технологии, лежащей в основе ЖК-дисплеев. Тем не менее, вы достаточно скоро узнаете, когда количество подсветки на вашем устройстве неприемлемо. Надеюсь, вы разберетесь с этим, пока действует гарантия на монитор.
