Как проверить дроссель (катушку индуктивности) при помощи мультиметра?

Содержание:

Иногда, дроссель может перестать функционировать. Проявляется это по-разному, может появиться шум, лампа начинать мигать, лампа вовсе не зажигается и другие варианты. Как проверить дроссель, если подозреваете поломку – рассмотрим в статье далее.

Механическими поломками считаются – выход из строя сердечника, повреждение каркаса или креплений, обрыв на обмотке или пробой между ними. Любая проверка должна начинаться с внешнего осмотра. Здесь нужно внимательно осмотреть данной устройство. Так можно сразу выявить причину поломки и по возможности восстановить его. Если осмотр не дал результатов и внешне прибор выглядит идеально, нужно переходить к проверке его мультиметром. Для подробного изучения этого вопроса в статье предложен способ проверки дросселя мультиметром, а также добавлено видео и интересный файл с материалом по теме.

Проверка дросселя мультиметром.

Какое строение имеют источники светового потока

Дневное освещение является самым экономичным вариантом в плане освещения.  При этом оно лучше всего подходит для глаз, благодаря чему служит отличной альтернативой всем существующим на сегодняшний день вариантам подсветки помещений.
Для создания дневного света сегодня используются различие виды люминесцентных ламп. Такие лампы могут классифицироваться по оттенку и яркости излучаемого света:

• теплый белый;
• холодный белый;
• желтоватый тон.

Схема дросселя.

Дроссель

Но для повышения их безопасности во время работы принято использовать специальный прибор – дроссель. Им оснащены все лампы дневного света. Покупая светильник дневного света, обязательно поинтересуйтесь у продавца гарантией и другой сопроводительной документацией на приобретаемое изделие. Так вы точно купите качественный прибор для своих нужд. Что же представляет собой дроссель? Внешне дроссель имеет вид катушки индуктивности, у которой имеется специальный ферримагнитный сердечник. Это такая деталь, которая необходима для стабильной работы любой лампы при создании дневного света. По сути, дроссель входит в состав энергосберегающего источника света, установленного в светильнике. Частые поломки и способы их проверки мультимером указаны в таблице ниже:

Таблица основных поломок дросселя и способы их проверки мультимером.

При его неисправности или падении работоспособности на концах лампы появляются почернения. В задачи данной детали входит контроль напряжения, создаваемого на выходных контактах энергосберегающего источника света. Очень часто дроссель входит в состав люминесцентных ламп. Для того чтобы источник дневного света не погас, создается балласт. Он способен поддерживать в контактах осветительного прибора ток на требуемом уровне.

[stextbox id=’info’]По существующим на сегодняшний день стандартам, такой балласт нужно подключать последовательно. Затем к нему параллельно подсоединяют стартер. Он ответственен за зажигание лампы.[/stextbox]

Такое строение и способ подключения играет важную роль в работоспособности лампы, используемой для создания дневного света в помещении. Поэтому если имеются неисправности, то в первую очередь нужно проверить дроссель. О том, как это сделать мы расскажем несколько ниже. Чтобы понять, почему лампы дневного света перестали работать, необходимо быть знакомым с их конструкцией, а также принципом работы. Это нужно для того, чтобы по косвенным признакам проверить их работоспособность и определиться с вариантами починки. На данный момент в продаже существует несколько типов люминесцентных ламп. Но все они имеют одинаковое строение.

Тороидальный дроссель.

Строение люминесцентной лампы

Такие источники дневного света в своей конструкции обязательно содержат стеклянную колбу различной формы. В ней находятся спиральные электроды и инертный газ (пары ртути).Сверху колба покрыта специальным слоем из люминофоров.

Принцип работы лампы таков:

• при поступлении электрического тока на электроды (спирали) они нагреваются;
• в результате нагревания спиралей происходит зажигание газа;
• под действием него начинает светиться люминофор.

Из-за того, что электроды имеют ограниченные размеры, имеющегося в сети напряжения недостаточно для розжига электродов. Вот для этого и используют дроссель. А чтобы предотвратить чрезмерный перегрев спирали в лампы устанавливают стартер. Он после зажигания газа запускает процессы, приводящие к отключению накала электродов.

Проверка приборов низкой частоты

По конструкции и технологии изготовления силовые трансформаторы, трансформаторы и электрические дроссели НЧ имеют много общего. Те и другие состоят из обмоток, выполненных изолированным проводом, и сердечника. Неисправности трансформаторов и дросселей НЧ делятся на механические и электрические.

К механическим неисправностям относятся: поломка экрана, сердечника, выводов, каркаса и крепежной арматуры, к электрическим – обрывы обмоток; замыкания между витками обмоток; короткое замыкание обмотки на корпус, сердечник, экран или арматуру; пробой между обмотками, на корпус или между витками одной обмотки; уменьшение сопротивления изоляции; местные перегревы.

Проверку исправности трансформаторов и дросселей НЧ начинают с внешнего осмотра. В ходе его выявляют и устраняют все видимые механические дефекты. Проверка на короткое замыкание между обмотками, между обмотками и корпусом производится омметром. Прибор включают между выводами разных обмоток, а также между одним из выводов и корпусом. Так же проверяется и сопротивление изоляции, которое должно быть не менее 100 МОм для герметизированных трансформаторов и не менее десятков МОм для негерметизированных.

Интересный материал для ознакомления: что нужно знать об устройстве силового трансформатора.

Самая сложная проверка на межвитковые замыкания. Известно несколько способов проверки трансформаторов.

• Измерение омического сопротивления обмотки и сравнение результатов с паспортными данными. (Способ простой, но не точный, особенно при малой величине омического сопротивления обмоток и малом числе короткозамкнутых витков.)
• Проверка катушки с помощью специального прибора — анализатора короткозамкнутых витков.
• Проверка коэффициентов трансформации на холостом ходу. Коэффициент трансформации определяется как отношение напряжений, показываемых двумя вольтметрами. При наличии межвитковых замыканий коэффициент трансформации будет меньше нормы.
• Измерение индуктивности обмотки.
• Измерение потребляемой мощности на холостом ходу. У силовых трансформаторов одним из признаков короткозамкнутых витков является чрезмерный нагрев обмотки.

Диагностика дросселя.

Стартер

При подаче напряжения в стартере возникает тлеющий разряд. Нагреваясь биметаллические пластины, из которых сделаны электроды стартера, замыкаются, в результате чего ток в цепи значительно увеличивается. Увеличившийся ток разогревает электроды люминесцентной лампы, и они начинают испускать электроны. Одновременно с этим электроды стартера остывают, биметаллическая пластина изгибается и цепь разрывается. Таким образом, стартер нужен только в момент запуска, в дальнейшей работе он не участвует и его электроды остаются разомкнутыми.

При этом на дросселе, благодаря самоиндукции, возникает кратковременный высоковольтный импульс, который приводит к газовому разряду и зажиганию лампы. Когда лампа горит, напряжение на её электродах ниже напряжения сети на величину эдс самоиндукции, возникающей в дросселе при зажигании лампы. Таким образом дроссель препятствует возрастанию тока в рабочем режиме лампы. Недостатками данной схемы являются продолжительное время включения светильника, по мере износа дроссель начинает издавать гул, низкая эффективность при отрицательных температурах.

Стартеры.

Неисправности светильников с ЭМПРА

Лампа не зажигается

• Неисправность электросети — проверить наличие напряжения на контактах патрона.
• Плохой контакт между лампой и контактами патрона или между стартером и контактами держателя — пошевелить лампу и стартер. Возможно надо подогнуть контакты патрона для лучшего прилегания.
• Неисправность лампы — проверить целостность нитей накала или заменить на заведомо исправную. Для проверки нитей накала выставляем мультиметр на минимальное сопротивление или на прозвонку и поочередно прозваниваем выводы цоколя с одной стороны и с другой. При исправной лампе должно быть небольшое сопротивление. В случае обрыва мультиметр покажет бесконечное сопротивление.
• Неисправность стартера — не замыкает цепь накала электродов лампы. Заменить стартер.
• Неисправность дросселя — обрыв в обмотке дросселя или межвитковое замыкание. Обрыв дросселя можно определить с помощью мультиметра.

Лампа не зажигается. Свечение по краям лампы

• Неисправность стартера. Если вынуть стартер из держателя, свечение прекратится. Заменить стартер.

Лампа мигает, но не зажигается

• Неисправен стартер — заменить стартер.
• Низкое напряжение сети — проверить мультиметром напряжение.
• Потеря эмиссии электродов лампы — заменить лампу.

Стартер в лампе.

На концах включенной лампы появляется и пропадает оранжевое свечение, лампа не зажигается

• В лампу попал воздух — заменить лампу.

Лампа зажигается, но через некоторое время наблюдается потемнение на концах лампы

• Замыкание на корпус светильника — проверить изоляцию.
• Неисправен дроссель — несоответствие пускового и рабочего токов вольт-амперной характеристики. Амперметром проверить значение пускового и рабочего токов.

Лампа периодически зажигается и гаснет

• Неисправна лампа — заменить лампу
• Неисправен стартер — заменить стартер

Лампа зажигается, но на некоторых участках наблюдается свечение в виде оранжевой змейки

• Неисправен дроссель — проверить значение пускового и рабочего токов.
• Неисправна лампа — заменить лампу.

При включении лампы перегорают, потемнение на концах лампы

• Пробой изоляции дросселя — заменить дроссель

При работе светильника слышно гудение

• Колебание пластин дросселя — заменить дроссель

Изменение цвета свечения лампы – частичное выгорание люминофора вследствии длительного срока службы лампы — заменить лампу.

Материал в тему: Что такое кондесатор

Как проверить дроссель люминесцентного светильника?

Дроссель представляет собой катушку индуктивности, намотанную на ферромагнитном сердечнике с большой величиной магнитной проницаемости. Он является составной частью электромагнитной пускораспределительной аппаратуры (ЭмПРА). На этапе включения ЛДС он вместе со стартером обеспечивает разогрев катодов и затем создает высоковольтный импульс (до 1000 В) для создания тлеющего разряда в колбе за счет, свойственной ему электродвижущей силы (ЭДС) самоиндукции.

После выключения из работы стартера дроссель использует свое индуктивное сопротивление для поддержки тока разряда через ЛДС на уровне, необходимым для постоянной и стабильной ионизации газово-ртутной смеси, используемой в колбе. Величина индуктивности такова, что сопротивление дросселя для переменного тока защищает спирали электродов от перегрева и перегорания.

[stextbox id=’info’]Проверить исправность дросселя люминесцентной лампы можно путём измерения сопротивления с помощью омметра. Он входит в состав комбинированного прибора электрика.[/stextbox]

Если проверить дроссель лампы дневного света мультиметром, можно обнаружить либо его исправное состояние, при котором измеренное активное сопротивление соответствует его паспортным данным, либо столкнуться с несоответствиями. Проанализировав их, можно сделать вывод о характере обнаруженного дефекта. Замыкания сопровождаются неприятным запахом и изменением цвета защитной изоляции. При любом внешнем проявлении или обнаруженном отклонении величины измеренного сопротивления от номинального его значения дроссель необходимо заменить.

Проверка дросселя люминесцентного светильника.

Как проверить стартер

Это устройство входит в состав электромагнитной пускорегулирующей аппаратуры и при совместной работе с дросселем обеспечивает запуск процесса образования тлеющего разряда в колбе ЛДС при подаче переменного напряжения сети на контакты светильника. Конструктивно стартер выполнен в виде небольшой лампочки, внутренняя полость которой заполнена инертным газом.

Внутри колбы находятся два биметаллических контакта, один из которых имеет сложный профиль. В исходном состоянии контакты разомкнуты. При подаче на выводы стартера напряжения в газовой среде возникает дуговой разряд, который нагревает контакты. Они изменяют свою форму и происходит их короткое замыкание, в цепи начинает протекать электрический ток.

Схема из лампы и дросселя.

Контакт имеет меньшее переходное сопротивление, чем существующая до этого «дуга» и температура в нем начинает уменьшаться. Это остывание приводит к повторному изменению формы контактов, в результате которого происходит их размыкание. Дроссель балласта в этот момент вырабатывает высоковольтный импульс, который приводит к появлению тлеющего разряда в ЛДС и протеканию в ней тока, ионизирующего газово-ртутную смесь. Стартер выполнил свое предназначение – произвел запуск. Если цикл прошел по описанному сценарию, то стартер прошел тестирование в составе ЭмПРА. Другим способом проверки его работоспособности может быть только его замена исправным и имеющим те же параметры, что и исследуемый.

Заключение

В данной статье были рассмотрены основные вопросы проверки стартеров и дросселей люминесцентных ламп. Подробнее можно узнать, прочитав статью Проверка дросселей.

В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.1000eletric.com

www.electricalschool.info

www.electric-blogger.ru

Предыдущая

ПрактикаКак проверить конденсатор при помощи мультиметра

Следующая

ПрактикаКак проверить резистор мультиметром

LC100-A — весьма точный L/C-измеритель

Измеритель ёмкости и индуктивности — как раз того, что стандартный мультиметр измерять не умеет.
Минимальный функционал, но зато отменная точность и скорость измерений. Даже калибровать не надо!

Приехал измеритель в пакте, обмотанный мягким материалом.
Комплектация спартанская: девайс и mini-USB шнурок.


Крокодилы в комплекте и установлены.

Кнопки:
Zero — если дошевелились щупами до появления паразитной ёмкости, можно обнулить показания.
Hi.C — второй, бóльший диапазон измерений ёмкости (по умолчанию малый)
Hi.L — второй, бóльший диапазон измерений индуктивностей (по умолчанию малый)
L/C — выбор ёмкость/индуктивность
Пятая кнопка Func ничего не делает. В инструкции написано, что зарезервирована на будущие обновления.

Частота измерений 500kHz у первого диапазона и 500Hz у второго.

Итак, что оно умеет:
Ёмкость, диапазоны (0.01pF-10uF) и (1uF-100mF)
Индуктивность, диапазоны (0.001uH-100mH) и (0.001mH-100H)
Измерение ESR, к сожалению, не завезли.
Сразу прилагаю ссылку на инструкцию: тут
Из инструкции можно почерпнуть сведения о точности измерений:


Оптимистично? Достаточно.
Как оно на деле, проверим.

Для начала, поглядим на железо.
Справа включатель питания:

Сзади разъемы питания USB и 5,5/2,1mm. Только 5 вольт.

Производитель решил не быть ноунеймом, молодец:

Разбирается девайс просто: откручиваем 4 винта сверху и снимаем дисплей. Дисплей самый стандартный 1602, можно без проблем заменить.

К качеству платы и разводки нареканий не имею.

Разве что несколько забавно запаян пленочный конденсатор:

И катушка индуктивности:

Болтающаяся тяжелая катушка мне не по нраву, сразу посадил на каплю термоклея:

Измеритель базируется на микроконтроллере STM8S003. Да-да, это НЕ клон Транзистор Тестера!

Рядом компараторы LM311.

…и LM393:

Активной электроники, управляющей питанием, я не углядел. Так что превышать рекомендованные 5 вольт не советую.
Крокодилы в комплекте нормально пропаяны. Провода короткие, но для измерений ёмкостей-индуктивностей это оправдано.

Установлена последняя прошивка 4.8 (хотя на плате надпись 4.7):

Красивые железки это, конечно, хорошо, но как проверить точность?
Конечно же, практически! Специально для Муськи, купил ворох деталек с минимальными найденными допусками. Мне даже немного жалко человека, который собирал для меня этот заказ по одному конденсатору-катушке. =)

Измерения электрической ёмкости

Много фото, прячу под спойлер.

Дополнительная информация

1. Керамика 10p, допуск 5%:

2. Керамика 12p, допуск 5%:

3. Керамика 18p, допуск 5%:

4. Плёночный 100p, допуск 5%:

5. Керамика 680p, допуск 5%:

6. Плёночный 1n (1000p), допуск 5%:

7. Плёночный 6n8, допуск 5%:

8. Плёночный 12n, допуск 5%:

9. Плёночный 100n, допуск 5%:

10. Керамика 330n, допуск 20%:

11. Плёночный 680n, допуск 5%:

12. Плёночный 1u, допуск 5%:

13. Электролит 1u, допуск 20%:


Тут переключился на диапазон больших ёмкостей:

14. Электролит 10u, допуск 20%:

«Малый» диапазон превышен:

«Большой»:

15. Электролит 100u, допуск 20%:

16. Электролит 1000u Low ESR, допуск 20%:

17. Электролит 3300u, допуск 20%:

18. Электролит 10000u, допуск 20%:

19. Бонус, повторяемость измерений. 5Х электролит 1000u, допуск 20%:

20. Бонус, советские «красные флажки»: И чего на них все гонят, дескать, никуда не годятся? Нормальные же.

Точность измерений ёмкости меня приятно порадовала. Везде укладывается в допуск самих конденсаторов.
Однозначно зачёт.

Со скоростью всё тоже в порядке, когда я переводил взгляд с крокодилов на дисплей, всегда видел устоявшееся значение, даже у «толстых» электролитов.
Диапазон отображается понятно, разве что 1,15mF я бы таки выводил как 11500 uF, как и пишут на конденсаторах. Впрочем, не думаю, что у кого-то проблемы с системой СИ. =)

Измерения индуктивности

Дополнительная информация

1. 2200 uH допуск 5%:

2. 1 mH допуск 5%:

3. 4,7 mH допуск 5%:

4. 8,2 mH допуск 5%:

5. 68 uH допуск 5%:

6. 100 uH допуск 5%:

7. Ноунейм 100 uH допуск неизвестен:

8. Ноунейм 22 uH допуск неизвестен:

9. 330 uH допуск 5%:

10. Ноунейм 100 uH силовые:

Тут точность тоже не подкачала.
Скорость такая же, как с конденсаторами (<1 c), точность укладывается в допуски деталек.
Кстати, приятно удивили SMD катушки с Алиэкспресса. Точность случайно выбранных не хуже 5%, что достаточно круто.

А вот силовые 100 uH как-то не впечатлили — хотя для фильтра питания это не критично.

Вердикт

Девайс годный.
Точность не вызывает нареканий, она точно не хуже 5%, а в соответствующих диапазонах измерений реально приближается к заявленному 1%.
Скорость измерений высокая, абсолютно не раздражает. В обзорах мультиметров часто писали, что, дескать, жирные конденсаторы измеряет долго — тут всегда примерно одна секунда.

Минусы:
— мало чего умеет

Плюсы:
+ то, что умеет, делает отлично

Ну а если серьезно, из минусов бы отметил, во-первых, отсутствие измерения ESR конденсаторов.

Во-вторых, отсутствие корпуса. Если это не позиционируется как кит для самостоятельной сборки, то почему бы не дать простейший корпус в комплекте? Самому идеально подогнать достаточно сложно.
Также устройство узкоспециализированное и недешёвое — тут уж решайте для себя сами.

Благодарю за внимание.

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Измеритель LCR

и мультиметр: в чем разница?

Когда дело доходит до тестирования электроники и электрооборудования, техники часто используют два инструмента: LCR-метры и мультиметры. Но что их отличает?

Измеритель LCR специально разработан для измерения индуктивности (L), емкости (C) и сопротивления (R) в электронной цепи. С другой стороны, мультиметр также может измерять эти компоненты, но он способен выполнять более широкий диапазон измерений, таких как напряжение, ток и даже температура.

Мультиметр является универсальным и экономичным вариантом для общего электронного тестирования, но для более точных измерений компонентов LCR предпочтительным инструментом является измеритель LCR.

Так зачем же использовать для этих измерений LCR-метр вместо мультиметра? Главное отличие — точность и аккуратность. Мультиметры имеют более низкую точность и точность, когда речь идет об измерении таких компонентов, как катушки индуктивности и конденсаторы, тогда как измеритель LCR разработан специально для этих измерений.

В этой статье мы более подробно рассмотрим возможности и области применения измерителей и мультиметров LCR.

Конструкция мультиметра

Дисплей

Мультиметр обычно имеет цифровой или аналоговый дисплей. Он может измерять напряжение, ток и сопротивление.

Компоненты

Мультиметр имеет различные датчики и порты для измерения различных электрических свойств. Он также может измерять непрерывность, выдержку и тестировать диоды.

Панель кнопок

Мультиметр имеет кнопочную панель с кнопками для переключения между различными режимами измерения и настройками.

Циферблат

Некоторые мультиметры также имеют циферблат для переключения между диапазонами измерений.

Входные разъемы

Мультиметр имеет входные разъемы для подключения различных датчиков. Также мультиметр может измерять свойства переменного и постоянного тока.

Использование мультиметра

Проверка напряжения батарей

Мультиметр может проверять напряжение, ток и сопротивление в цепи. Однако он не так точен, как измеритель LCR, при измерении последних двух свойств.

Проверка электрических розеток

Мультиметр также можно использовать для проверки правильности работы электрических розеток путем измерения напряжения и силы тока.

Проверка предохранителя A

Мультиметр также может проверить предохранитель, чтобы убедиться, что он работает правильно.

Обнаружение неисправного переключателя или провода

Мультиметр также можно использовать для обнаружения неисправного переключателя или провода в цепи.

Конструкция измерителя LCR

Переключатель включения/выключения

Средний измеритель LCR оснащен переключателем включения/выключения для активации или деактивации устройства. Эта функция позволяет экономить заряд батареи и избегать несчастных случаев, когда устройство не используется.

Выбор тестовой частоты

Измерители LCR обычно позволяют пользователю выбирать тестовую частоту в диапазоне от низких частот (например, 100 Гц) до высоких частот (например, 1 МГц). Возможность регулировки тестовой частоты важна, поскольку она может повлиять на результаты измерения определенных компонентов.

Возможности измерения переменного и постоянного тока

Измерители LCR разработаны с возможностью измерения переменного и постоянного тока, что делает их пригодными для измерения различных компонентов, таких как конденсаторы, катушки индуктивности и резисторы.

Переключатель функций

Измерители LCR имеют переключатель функций, который позволяет пользователю выбирать, какой тип измерения он хочет проводить. Это может включать измерение емкости, индуктивности, сопротивления или комбинации этих качеств (импеданса).

Дисплей

Измерители LCR имеют экран дисплея, обычно с несколькими строками, на котором отображаются результаты измерения. Некоторые модели также оснащены графическим дисплеем для визуального представления данных.

Переключатель диапазона

Измерители LCR имеют переключатель диапазона для регулировки диапазона измерения, что позволяет получать более точные показания.

Входные клеммы

Измерители LCR имеют входные клеммы, к которым подключается измеряемый компонент. Эти клеммы предназначены для точного измерения компонента без повреждения.

Измеритель LCR Использование

Проверка неисправных конденсаторов

Измеритель LCR специально разработан для проверки электрических свойств конденсаторов, катушек индуктивности и резисторов.

Эти компоненты часто встречаются в электронных схемах и со временем могут выйти из строя. Измеритель LCR позволяет точно измерять их критические значения, такие как емкость, индуктивность и сопротивление.

Измерение импеданса

Счетчики LCR также измеряют импеданс, представляющий собой комбинацию сопротивления, индуктивности и емкости в цепи переменного тока. Импеданс может влиять на производительность схемы, поэтому важно также отслеживать это значение.

Проверка того, находится ли источник питания в фазе или нет

Измерители LCR также могут проверять, находится ли источник питания в фазе или нет. Это важно для обеспечения правильного и эффективного протекания тока по цепи.

Проверка цепи генератора

Измерители LCR также можно использовать для анализа цепи генератора. Генераторы генерируют сигналы переменного тока, поэтому важно убедиться, что они работают правильно и выдают желаемую частоту. Измерители LCR могут измерять частоту выходного сигнала и определять, есть ли какие-либо проблемы с цепью.

Измеритель LCR, как следует из названия, представляет собой специальный измерительный инструмент, используемый для измерения параметров электрических компонентов в этом сертификате.

L относится к индуктивности, c относится к емкости, а R относится к сопротивлению. Кроме того, LCR-метр не может измерять что-либо еще, а индуктивность, сопротивление или емкость необходимо измерять при отключенном питании цепи. Поскольку это специальный инструмент, точность измерения высокая, а точность высокая.

В дополнение к измерению индуктивности вышеупомянутого сопротивления, емкости и индуктивности, мультиметр также может измерять переменное и постоянное напряжение, ток, частоту сети и т. д. на различных передачах. Хотя у него больше функций, точность не слишком точна.

Проще говоря, измеритель LCR измеряет внутренние параметры отдельных компонентов, таких как сопротивление, емкость и т. д., и обычно требует независимого тестирования после отключения питания. Мультиметр — многофункциональный измерительный прибор. Он может тестировать отдельные компоненты и характеристики электрического сигнала. Он также имеет некоторые другие функции измерения.

В чем разница между мультиметром и измерителем LCR

Единицы измерения

Одним из основных различий между мультиметром и измерителем LCR являются единицы измерения, которые они могут измерять. Мультиметр в основном используется для измерения электрических величин, таких как напряжение, ток и сопротивление.

С другой стороны, измеритель LCR специально разработан для измерения индуктивности (L), емкости (C) и сопротивления (R).

Диапазон измерения

В дополнение к различным единицам измерения, мультиметры и измерители LCR также имеют различные диапазоны значений, которые они могут измерять. Мультиметры обычно имеют более широкий диапазон значений, которые они могут измерять, в то время как измерители LCR, как правило, имеют более точные измерения в ограниченном диапазоне.

Измерение частоты

Еще одно важное отличие заключается в их способности измерять частоту. Мультиметры не могут измерять частоту, в то время как измерители LCR часто имеют возможность измерять частоты как переменного, так и постоянного тока.

Рабочий компонент

Рабочий компонент измерителя LCR также отличается от такового в мультиметре. Измеритель LCR использует сигнал возбуждения переменного тока для измерения значений, в то время как мультиметр обычно использует сигнал возбуждения постоянного тока.

Общего назначения

В целом, мультиметры чаще используются для базовых электрических измерений в различных условиях. 9С другой стороны, измерители 0005 LCR в основном используются для тестирования и устранения неполадок в таких отраслях, как производство электроники и телекоммуникации. Хотя оба прибора имеют свои собственные уникальные цели, важно понимать различия между измерителем LCR и мультиметром, чтобы выбрать правильный инструмент для работы.

Чем измерители LCR лучше мультиметров?

Существует распространенное заблуждение, что измерители LCR по своей природе лучше подходят для измерения индуктивности, емкости и сопротивления, чем мультиметры. Хотя измерители LCR часто имеют более высокую точность и точность в этих измерениях, в конечном итоге это зависит от конкретной модели каждого прибора.

Одним из преимуществ измерителей LCR является их способность измерять эти компоненты на различных частотах, что позволяет проводить более комплексные испытания. Однако некоторые высококачественные мультиметры также имеют эту возможность.

В общем, LCR-метр следует использовать, когда необходимы чрезвычайно точные измерения индуктивности, емкости и сопротивления.

В большинстве случаев мультиметра может быть достаточно для базового тестирования и устранения неполадок.

В конечном счете, лучший инструмент для работы зависит от конкретного применения и требуемого уровня точности. Для техников важно быть знакомыми с обоими типами инструментов и понимать их возможности, чтобы принять обоснованное решение.

Часто задаваемые вопросы

Можно ли использовать измеритель LCR в качестве мультиметра?

Нет, измеритель LCR специально разработан для измерения индуктивности (L), емкости (C) и сопротивления (R). Мультиметр, с другой стороны, может измерять более широкий диапазон значений, включая напряжение, ток и сопротивление.

Raspberry Pi против Arduino для робототехники: что лучше?

Каковы некоторые общие области применения измерителя LCR?

Измерители LCR обычно используются при проектировании и тестировании электронных схем, а также для контроля качества производимых компонентов, таких как конденсаторы и катушки индуктивности.

Необходим ли измеритель LCR для всех проектов в области электроники?

Зависит от конкретного проекта. Если в вашем проекте требуются точные измерения индуктивности, емкости или сопротивления, то потребуется измеритель LCR. Однако, если ваш проект требует измерения только напряжения или тока, мультиметра будет достаточно.

Также важно отметить, что счетчики LCR, как правило, дороже мультиметров, поэтому не всегда целесообразно приобретать их для каждого проекта. В этих случаях мультиметр часто также может обеспечить адекватные измерения индуктивности и емкости.

Насколько точны счетчики LCR?

Измерители LCR обладают высокой точностью, некоторые модели способны измерять импеданс до 0,1 %.

Этот уровень точности необходим для тестирования компонентов схемы, таких как конденсаторы и катушки индуктивности.

Может ли мультиметр измерять импеданс?

Хотя мультиметры могут измерять сопротивление, они не способны точно измерить комплексное сопротивление компонентов схемы. Это делает измерители LCR предпочтительным инструментом для этих измерений.

Почему важен счетчик LRC?

Измеритель LCR, или измеритель индуктивности, емкости и сопротивления, представляет собой специализированный тип электронного испытательного оборудования, используемого для измерения значений компонентов в электронных схемах. Это важно для измерения качества и производительности таких компонентов, как конденсаторы и катушки индуктивности.

С другой стороны, мультиметр — это универсальный инструмент, который может измерять несколько значений, таких как напряжение, ток и сопротивление. Однако он не так точен или точен, как LCR-метр, когда дело доходит до измерения индуктивности, емкости и сопротивления.

При работе с электронными схемами часто необходимо иметь под рукой и LCR-метр, и мультиметр.

Можно ли использовать в цепи измеритель LCR?

Нет, измеритель LCR не предназначен для использования, когда цепь находится под напряжением. Для проведения измерений его необходимо отключить от цепи.

Как считывать показания счетчика LCR?

Измеритель LCR измеряет индуктивность (L), емкость (C) и сопротивление (R) в компонентах цепи. Обычно он имеет три вывода: один с надписью «общий», один с надписью «измерение» и один с надписью «индуктивность» или «емкость». Чтобы измерить компонент, вы должны подключить общий провод к одной стороне компонента, а соответствующий измерительный провод (индуктивности или емкости) к другой стороне. Показание, отображаемое на измерителе, является значением этого компонента.

Как выбрать измеритель LCR?

При выборе измерителя LCR важно учитывать диапазон измеряемых значений. Различные измерительные приборы имеют разные измерительные возможности, поэтому убедитесь, что вы выбрали тот, у которого достаточно широкий диапазон для ваших нужд. Кроме того, некоторые измерители LCR также имеют дополнительные функции, такие как измерение частоты тестирования и коэффициента качества (Q). Подумайте, будут ли эти дополнительные функции полезны для ваших приложений.

Также важно учитывать точность и разрешение измерителя LCR. Более высокая точность и разрешение обеспечивают более точные измерения, но могут стоить дороже. Определите, какой уровень точности необходим для ваших задач, и соответственно выберите измеритель LCR.

В чем разница между анализатором импеданса и измерителем LCR?

Анализатор импеданса — это тип измерителя LCR, который измеряет не только индуктивность, емкость и сопротивление, но и импеданс компонента.

Полное сопротивление — это мера комбинированного воздействия сопротивления, индуктивности и емкости на протекание переменного тока в цепи. Таким образом, анализатор импеданса может предоставить более полную информацию о компонентах схемы, чем стандартный измеритель LCR.

Мультиметр, напротив, измеряет электрические свойства, такие как напряжение, ток и сопротивление. Он не может измерять индуктивность или емкость, как это делает измеритель LCR. Кроме того, мультиметр не может измерять импеданс. Таким образом, для измерения характеристик компонентов схемы предпочтительным инструментом является измеритель LCR (или анализатор импеданса). Тем не менее, мультиметр все еще может быть полезен для общего электрического тестирования и устранения неполадок.

Некоторые измерители LCR имеют функцию отображения напряжения и тока. Важной функцией многих современных LCR-метров является измерение эквивалентного последовательного сопротивления конденсаторов или катушек индуктивности в цепи без удаления компонентов.

Для правильного тестирования это важная функция. В целом, в большинстве случаев LCR могут оказаться более полезными, чем мультиметры.

Как измерить индуктивность с помощью измерителя LCR?

Измеритель LCR специально измеряет индуктивность, емкость и сопротивление. Для измерения индуктивности устройство пропускает переменный ток через проверяемый компонент и измеряет результирующее падение напряжения.

С другой стороны, мультиметр также может измерять эти значения, но он не так точен, как измеритель LCR. Кроме того, мультиметр также может измерять другие значения, такие как напряжение и ток.

Таким образом, при выборе между LCR-метром и мультиметром для измерения индуктивности лучше всего использовать LCR-метр для получения более точных и точных результатов.

Можно ли проверить конденсатор в цепи?

Измеритель LCR или измеритель индуктивности, емкости и сопротивления специально разработан для измерения этих значений в цепи. Он также обычно имеет более высокую точность и разрешение, чем мультиметр.

Однако для измерения этих значений можно использовать мультиметр. Но поскольку он не предназначен специально для этой цели, его точность и разрешение могут быть не такими высокими. Кроме того, он не может напрямую измерять индуктивность в цепи без дополнительного оборудования.

Каковы преимущества цифрового моста LCR?

В то время как мультиметр может измерять основные электрические величины, такие как напряжение, ток и сопротивление, измеритель LCR обеспечивает более точные измерения индуктивности (L), емкости (C) и сопротивления (R). Он также имеет возможность рассчитать коэффициент качества или значение «Q» электронного компонента. Это может иметь решающее значение при проектировании высокочастотных цепей, где небольшие изменения номиналов компонентов могут существенно повлиять на производительность.

Еще одним преимуществом использования измерителя LCR является его способность измерять на разных частотах. Это позволяет получать более точные показания, поскольку поведение некоторых компонентов может меняться в зависимости от частоты.

В целом использование цифрового моста LCR может обеспечить большую точность и гибкость при измерении сложных электронных компонентов.

Как измерить индуктивность без измерителя LCR?

Одним из способов измерения индуктивности без измерителя LCR является использование мультиметра. Однако важно отметить, что мультиметр может быть не таким точным или точным, как измеритель LCR.

Чтобы измерить индуктивность с помощью мультиметра, установите прибор на правильную функцию (обычно обозначенную как «IND» или «L»). Затем подключите один провод мультиметра к положительной клемме компонента, а другой провод к отрицательной клемме. Показание на дисплее покажет индуктивность в микрогенри (мкГн).

Что такое блок-схема измерителя LCR?

Блок-схема измерителя LCR состоит из источника сигнала, преобразователя импеданса и схемы измерения. Источник сигнала генерирует сигнал переменного тока, который подается на тестируемый компонент. Затем преобразователь импеданса преобразует комплексный импеданс компонента в отдельные значения сопротивления (R), индуктивности (L) и емкости (C). Затем эти значения измеряются измерительной схемой и отображаются на экране измерителя LCR.

Полезен ли LCR-метр для измерения проводимости и сопротивления?

Хотя мультиметр также может измерять эти компоненты, измеритель LCR специально разработан для измерения индуктивности (L), емкости (C) и сопротивления (R). Это делает их более точными и точными в этих измерениях.

Кроме того, измеритель LCR часто имеет возможность измерять импеданс, добротность и фазовый угол — возможности, которых нет у стандартного мультиметра.

Таким образом, в то время как мультиметр может дать вам приблизительное представление о значениях проводимости и проводимости, измеритель LCR является предпочтительным инструментом для получения более точных показаний.

В чем недостаток цифрового мультиметра?

Одним из недостатков использования цифрового мультиметра является то, что он обычно не может измерять импеданс, который является одним из ключевых измерений для измерителя LCR. Кроме того, мультиметр может быть не в состоянии точно измерить истинное значение индуктивности или емкости из-за ограниченного частотного диапазона.

Измеритель LCR, напротив, специально разработан для измерения импеданса, индуктивности и емкости. Он также часто имеет более широкий диапазон частот, что позволяет проводить более точные измерения в этих областях.

Каковы недостатки аналогового мультиметра?

Во-первых, аналоговый мультиметр не обладает точностью или точностью измерителя LCR. Это может привести к ненадежным показаниям и потенциальным ошибкам в измерениях.

Кроме того, аналоговый мультиметр не может измерять импеданс или реактивное сопротивление. Он также не может выполнять сложные измерительные задачи, такие как проверка эквивалентного последовательного сопротивления (ESR) или добротности (Q).

Измеритель LCR, напротив, специально разработан для измерения индуктивности, емкости и сопротивления с высокой точностью и точностью. Он также имеет возможность измерять импеданс и реактивное сопротивление, а также выполнять более сложные задачи измерения.

Как узнать, неисправен ли индуктор?

Одним из вариантов является мультиметр, который может измерять напряжение, ток и сопротивление. Однако для более конкретных измерений, связанных с индуктивностью (L), емкостью (C) и сопротивлением (R), необходим LCR-метр.

Измеритель LCR измеряет эти значения с большей точностью, чем мультиметр. Он также часто включает дополнительные функции, такие как измерение частоты и анализ импеданса.

Таким образом, когда дело доходит до тестирования компонентов электронных схем, наличие в вашем наборе инструментов как измерителя LCR, так и мультиметра обеспечивает наиболее комплексное решение.

Изменяется ли индуктивность с частотой?

Хотя мультиметр может измерять индуктивность, обычно он измеряет только одну частоту. Измеритель LCR, с другой стороны, способен измерять на нескольких частотах, а также может показывать, как индуктивность изменяется при различных частотах. Это делает измеритель LCR более полезным для анализа таких компонентов, как конденсаторы и катушки индуктивности.

Кроме того, измеритель LCR часто имеет более высокую точность, чем мультиметр, при измерении компонентов с низкими значениями сопротивления.

В целом, если вам необходимо измерить или проанализировать характеристики таких компонентов, как конденсаторы и катушки индуктивности, измеритель LCR будет лучшим инструментом для этой работы. Однако для общих электрических измерений, таких как напряжение и сопротивление, мультиметра будет достаточно.

Полезное видео: Что такое LCR Meter? Uni-T UT622A Первый взгляд

Каталожные номера

1. https://www.aikencolon.com/what-is-the-difference-between-multimeter-and-lcr-meter/
2. https://www. uesd-equipment.com/news/the-difference-between-lcr-and-multimeter-33778851.html
3. https://www.ato.com/difference-between-lcr-meter-and-multimeter
4. https: //www.tescaglobal.com/blog/lcr-meter
5. https://www.uesd-equipment.com/news/the-difference-between-lcr-and-multimeter-33778851.html
6. https://www.ato.com/difference-between-lcr-meter-and-multimeter
7. https://www.tescaglobal.com/blog/lcr-meter

Чем микропроцессор отличается от Интегральная схема?

Измерение индуктивности с помощью осциллографа — Галерея схем

Для измерения индуктивности с помощью осциллографа можно использовать три распространенных метода. Первый — это метод резонансной частоты, второй — с использованием резистора известного номинала, а третий — с использованием наклона «напряжение-ток».

Индуктивность измеряется в генри. Катушка с током стремится противодействовать изменению тока, протекающего через нее. Проще говоря, индуктивность противодействует любому мгновенному изменению тока.

Измерение индуктивности с помощью осциллографа

Собственная индуктивность катушки выражается в L. Катушки индуцируют ЭДС при каждом изменении тока (i), протекающего через них. Эта индуцированная ЭДС (В) пропорциональна скорости изменения тока (di/dt) . Следовательно, E ∝ di/dt . Опять же, E=L*(di/dt) . Здесь л — это индуктивность Ом. Это отношение индуцированного напряжения к скорости изменения тока.

Согласно закону Ленца, направление этой ЭДС индукции таково, что оно препятствует изменению тока, для которого эта ЭДС была создана в первую очередь. Вы должны знать правильное значение индуктивности для проектирования цепей. Способы измерения индуктивности с помощью осциллографов обсуждаются ниже.

Метод-1: Метод резонансной частоты

Для этого метода вам потребуется:

1. Осциллограф.
2. Диод.
3. Индуктор
4. Конденсатор известной емкости.
5. Резистор известного номинала.
6. Функциональный генератор.
7. Калькулятор.

Шаг 1: Подключите инструменты, как показано на следующем рисунке:

Шаг 2: Подайте питание на генератор функций и осциллограф.

Шаг 3: Установите щуп эндоскопа на 10-кратное увеличение.

Шаг 4: Продолжайте увеличивать частоту функционального генератора, пока не заметите резонансную частоту на осциллографе.

Шаг 5: Теперь измерьте значение вашей индуктивности (L) по следующему уравнению:

Резонансная частота, f = 1/(2π√(LC))

Метод 2: Использование резистора известного значения

Для этого метода необходимы следующие инструменты:

1. Осциллограф.
2. Функциональный генератор.
3. Индуктор.
4. Сопротивление известного значения (100 Ом).

Шаг 1: Подсоедините инструменты, как показано на следующем рисунке:

Шаг 2: Включите питание вашего функционального генератора.

Шаг 3: Запишите частоту функционального генератора для определенного напряжения. Допустим, частота будет 10,01 кГц для 1В.

Шаг 3: Теперь отрегулируйте частоту так, чтобы напряжение стало вдвое меньше указанного напряжения. Предположим, частота будет 20 кГц.

Шаг 4: Теперь выполните следующие расчеты, чтобы найти индуктивность:

Метод 3: Использование наклона напряжения и тока

Шаг 1: Подключите индуктор к источнику импульсного напряжения. Рабочий цикл источника должен быть 50%.

Шаг 2: Считайте пиковый ток и время между импульсами с помощью осциллографа.

Шаг 3: Определите разницу величины тока (di) для определенного временного интервала (dt) с помощью осциллографа. Теперь вычислите di/dt .

Шаг 4: Запишите напряжение (В) и рассчитайте В/(di/dt) . Это необходимая индуктивность.

Как измерить индуктивность мультиметром

Прямого способа измерить индуктивность мультиметром не существует. Но вы можете проверить непрерывность вашей катушки индуктивности с помощью мультиметра. Чтобы измерить индуктивность мультиметром, выполните следующие действия:

Шаг 1: Измерьте сопротивление (r) вашей катушки индуктивности.

Шаг 2: Подключите цепь, как показано на следующем рисунке. Используйте резистор (R) известного номинала.

Шаг 3: Установите частоту от 2 кГц до 10 кГц.

Шаг 4: Запишите напряжение резистора (R) с помощью мультиметра. Отметьте напряжение как «x».

Шаг 5: Используйте следующее соотношение на рисунке, чтобы найти индуктивность, л:

Как измерить индуктивность катушки

Как вы видели, мультиметры не могут напрямую измерять индуктивность катушки. Чтобы измерить его напрямую, вам нужен LCR-метр.

Индуктивность катушки зависит от магнитного потока вокруг нее. Магнитный поток возникает из-за протекания тока по проводнику. Измерители LCR представляют собой цифровые мультиметры. Измерители LCR измеряют импеданс катушки индуктивности и отображают индуктивность.

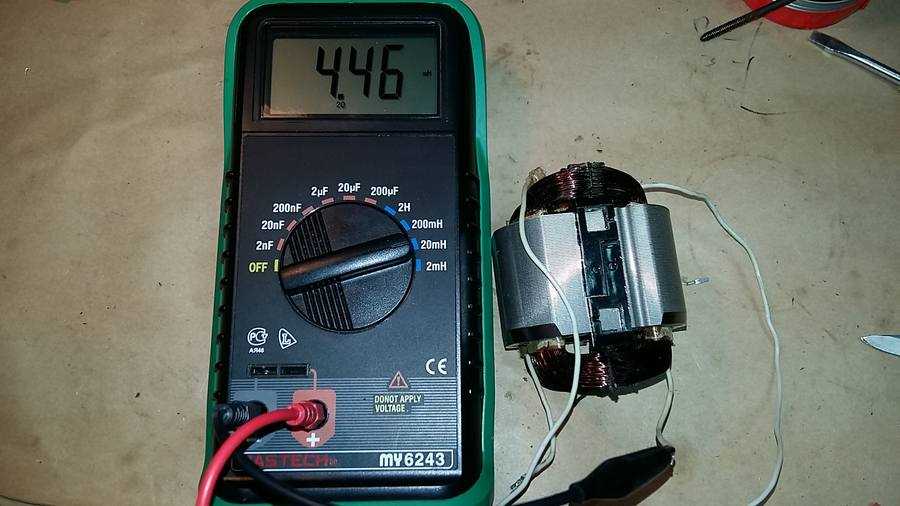

Рисунок- Измеритель LCR

Какой прибор измеряет индуктивность

Существуют различные приборы для измерения индуктивности вашей катушки индуктивности. Наиболее часто используемые из них приведены ниже:

1. Осциллограф.
2. LCR метров.
3. Частотомер.
4. Измеритель индуктивности.

Использование катушек индуктивности

Катушки индуктивности широко используются в качестве накопителей энергии.
