как определить фазу и ноль в розетке

Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его.

По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза – сопротивление – лампа — ёмкость (человек).

Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость – в качестве которой выступает человек (для этого мы и касаемся задней стороны индикаторной отвертки при определении) и только при наличии всех участников такой цепи, лампа будет гореть.

Особенности поступления электроэнергии в дом или квартиру

Напряжение в сеть поступает по проводам, идущим от ближайшей подстанции. Потребитель получает трёхфазное или однофазное напряжение, именно в таком виде электричество поступает в жилище.

Если в доме есть трёхфазное напряжение, оно может использоваться для розеток 220 или 380 В. Последний вариант предназначен для оборудования с большой мощностью. Когда подводится однофазное напряжение, в доме используются розетки на 220 В.

Нулевой провод соединяет участок с домом с трансформаторной подстанцией. На ней он подключён к заземлению. Большинство розеток имеет подключение к фазе и нулю. В некоторых современных розетках дополнительно предусмотрена земля. Существуют устройства, для которых наличие такого выхода обязательно.

Использование заземления защищает человека от поражения электрическим током в случае его пробоя на металлический корпус устройства. При доступе к земле заряд стекает с устройства, не причиняя человеку вреда.

Таким образом, кабель может содержать до пяти проводов: три фазных, нулевой и заземление. Однако часто используется только с двумя — фазным и нулевым. Каждый из этих проводов имеет свой цвет, по которому их и находят. Для нулевого обычно используются оттенки голубого или синего, для заземления — преимущественно зелёного или жёлтого. Провода, используемые для фазы, могут быть белого, черного или коричневого цвета, иногда серого. Но следует отметить, что этот признак нельзя считать достаточно надёжным. Он может рассматриваться только в качестве дополнительного. Нужно еще проверить назначение проводов с помощью тестера.

Определение по маркировке

При описании визуального способа идентификации проводников уточнялось, что в большинстве современных электросетей желто-зеленый цвет соответствует защитному нулю, все оттенки синего цвета обозначают рабочий нуль, а любые иные цвета фазу.

Однако, необходимо учитывать, что проводники могут не соответствовать принятой цветовой гамме в следующих случаях:

1. Проводка проложена в доме старой постройки, где не была произведена реконструкция домашней электросети в соответствии с современными правилами. Чаще всего в ней используются одноцветные проводники.
2. Проводка проложена в новостройке, но ее монтаж осуществлялся частными лицами, а не профессиональными электриками.
3. Провода ведут к более сложным бытовым устройствам, например, различным переключателям или выключателям, конструкция которых изначально подразумевает принципиально иную схему функционирования.
4. Проводка прокладывалась по стандартам, отличающимся от принятых в Европе, поэтому она имеет совершенно иные цветовые обозначения.

В большинстве остальных случаев, цветовая маркировка проводников производится в соответствии с указанными правилами, которые регламентируются соответствующим стандартом IEC, действующем на территории всей Европы.

В ситуациях, когда отсутствует полная уверенность в полном соответствии цветовой гаммы общепринятому стандарту, рекомендуется воспользоваться одним из практических методов для определения нуля и фазы.

Также, можно посоветовать в последствии использовать специальные цветные насадки, которые позволят в будущем не забыть предназначение проводников и не осуществлять процедуру их определения заново.

Как найти, какой провод фазовый

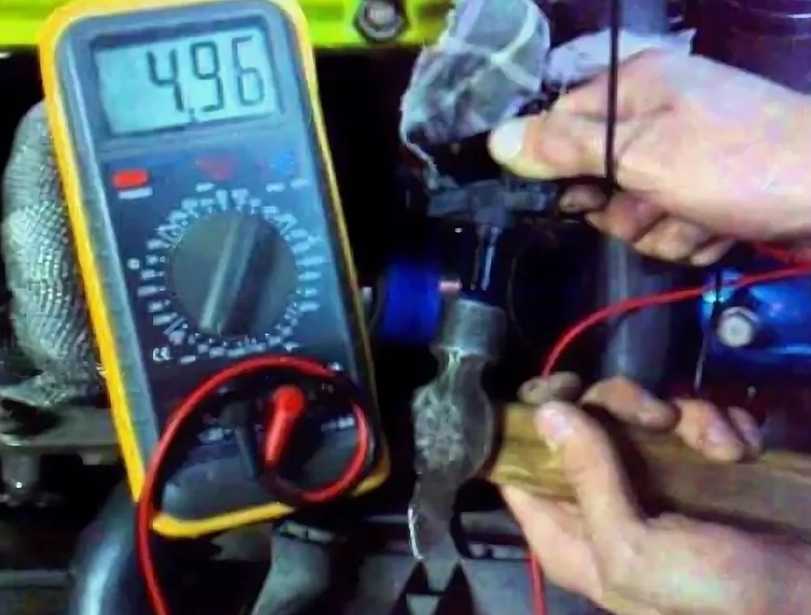

В цифровом мультиметре нет специального режима для того, чтобы понять, где именно нулевой или фазовый провод. Подсоединив щупы определённым образом, мастер может искать провода на основании информации, отображаемой на дисплее.

Подготовка к работе

До того как найти фазу в розетке мультиметром, требуется провести установку режима работы данного прибора. Для этого указатель режима устанавливается в положение, в котором измеряется напряжение переменного тока.

Обычно приходится выбирать из нескольких режимов. На шкале указаны различные значения переменного напряжения. Поскольку в розетке оно обычно составляет 220 вольт, следует выбрать ближайшее значение, которое превосходит его, например, 500 В.

Нужно правильно подключить щупы. Для чёрного используется разъём COM, а для красного тот, который рядом с ним.

Проверка работоспособности прибора

Чтобы мультиметром правильно определить фазу, следует сначала убедиться в работоспособности измерительного устройства. Удобным вариантом для этого может стать проверка розетки. Используя подготовленный и настроенный прибор, нужно поместить оба щупа в гнёзда розетки. На дисплее отобразится реально существующая величина переменного напряжения.

Проверка напряжения в розетке

Соблюдение полярности в рассматриваемом случае при помещении проводов в гнёзда розеток не важна. В процессе измерения важно соблюдать правила техники безопасности. При этом не должно быть касания к тем частям, откуда можно получить удар током.

Обычно реальные показатели находятся в границах 215–235 В, но их можно определить только исправным прибором. Поэтому перед тем как проверить мультиметром фазу, требуется знать наверняка, что он работоспособен.

Определение с помощью картошки

Еще одним известным методом определения без специальных приборов является вариант, в котором задействуется обычная сырая картошка. Многие специалисты относятся к таким действиям довольно скептически, но подобное решение все равно является действенным.

Для его осуществления необходимо осуществить следующую последовательность:

1. Взять одну сырую картофелину и разрезать ее на две части.
2. Зачистить концы двух проводников и воткнуть их в одну из частей картофелины.
3. Подождать около 10 минут, после чего вытащить оба провода.
4. Осмотреть картофелину: в месте, где образовался зеленоватый след, был воткнут фазный проводник.

Проверка трёхпроводного подключения

При установке осветительных приборов нередко для монтажа используются три провода: относящиеся к фазе и нулю, а также заземление. Если сравнить ноль и землю, между ними будет обнаружено нулевое напряжение.

Осуществляя определение фазы, можно увидеть, что напряжение между нагруженным проводом и нулем составляет 220 В. Если проверить фазный провод и землю, результат будет таким же. Последовательность подключения красного и чёрного щупов к фазе и нулю в процессе проведения этих измерений ни на что не влияет.

Определение фазы среди двух проводов

Определяя фазу с помощью мультиметра среди двух проводов, красный щуп следует соединить с проводом, а тот, который чёрного цвета, с заземленным объектом. В его качестве некоторые используют батарею отопления. Выясняя, какой из двух проводов является фазным, необходимо учитывать, что именно на нем отображается сетевое напряжение. В противном случае он будет нулевым.

Для фазного провода в розетке 220 В величина напряжения будет несколько отличаться от стандартного. Её точная величина зависит от конкретных условий, при которых возникла необходимость проверить фазу. При выборе в качестве заземления отопительной батареи нужно учитывать, что она не всегда может выполнять такую функцию. Например, если на одном из этажей элементы отопительной системы были заменены на детали из не токопроводящего материала, то на последующих этажах система не будет иметь прямого электрического контакта с землёй. В таком случае поиск контакта для заземления нужно продолжить.

В некоторых случаях для проверки фазы мультиметром мастер держит чёрный щуп рукой. В рассматриваемой ситуации человеку не грозит опасность от электрического тока, но разность потенциалов может существенно отличаться от 220 В. Человек защищён, поскольку мультиметр в этом режиме работы имеет значительное сопротивление. Учитывая то, что перед началом работы осуществлялась проверка на исправность, в работоспособности прибора можно быть уверенным.

Опытные электрики до того, как найти фазу и ноль, не забывают о требованиях безопасности: стоять на коврике, сделанном из изоляционных материалов, прикасаться к щупу только в течение очень короткого времени и никогда не делать этого одновременно двумя руками.

Принцип работы

Как работает индикаторная отвертка? Внешний вид прибора схож с обыкновенной отверткой, однако он имеет встроенный в полость ручки индикатор. Металлическая часть отвертки выполняет роль щупа, при этом он способен сокращать силу подаваемого электричества, чтобы использование прибора было максимально безопасным. Также прибор имеет светодиод, который располагается в верхней части ручки. Кроме этого, отвертка имеет металлическую пластину контактного типа.

Принцип работы довольно прост — щуп отвертки касается проводника электричества, затем, проходя по нему, сила тока значительно уменьшается, после чего человек прикасается пальцем к контактной пластине. Происходит замыкание цепи, отчего загорается лампочка. Отвертка необходима для того, чтобы показать наличие в сети постоянного или переменного тока.

Как определить, где нулевой провод

После нахождения фазового провода можно легко определить с помощью мультиметра, какой является нулевым. Определив напряжение между проверяемыми жилами, можно убедиться, что оно составляет 220 В. Если оно другое, то провод не является нулевым.

Это можно узнать ещё одним способом. Если красный щуп держать в руке, а чёрным прикоснуться к нужному проводу, то для нулевого провода на дисплее высветится ноль или значение не превышающее 20 В. Его точное значение зависит от конкретных условий измерения. Этот способ найти ноль безопасен.

Различить с помощью мультиметра заземление и нулевой провод практически невозможно, так как эти провода выполняют сходные функции. Нулевой провод соединён с трансформаторной подстанцией и заземлён на ней. Заземление соединено с землёй непосредственно в доме.

Использование индикаторной отвертки

Индикаторная отвертка — наиболее распространенный способ поиска фазы
Это один из наиболее распространенных бытовых способов поиска фазы. Индикаторную отвертку можно купить в любом строительном или электромонтажном магазине за небольшие деньги. Она представляет собой классическую отвертку плоской формы с индикатором на рукоятке. Корпус изготовлен из диэлектрика для безопасной работы мастера.

Наконечник индикаторной отвертки – контактное жало. Не рекомендуется использовать такое устройство в сложных ремонтных работах. Это сократит срок службы изделия, из-за чего нельзя будет определять фазовый провод.

Чтобы найти фазу, жалом индикатора нужно прикоснуться к зачищенному проводнику. Затем к контактной площадке нужно прикоснуться пальцем. Если лампочка на отвертке загорелась, жало коснулось фазы. В ином случае – ноль или земля. Если оба проводника показывают фазу, можно судить о серьезной неисправности.

Описанный алгоритм подходит для простейших отверток. В продаже можно найти усовершенствованные изделия, позволяющие прозванивать цепь и осуществлять другие операции. Внешне они похожи на обычные индикаторные отвертки, но вместо неоновой лампочки применяется светодиод. Способ определения в таком случае будет немного меняться. Мастеру не нужно касаться контактной площадки – достаточно просто приложить отвертку к жиле.

Требования безопасности при выполнении измерений

Выполнение работ там, где есть высокое напряжение, требует тщательного соблюдения мер безопасности. Нужно обратить внимание на следующее:

• Перед тем, как померить напряжение, нужно убедиться, что мультиметр настроен на измерение переменного напряжения.
• Нужно проверить, что установлена нужная шкала. Значение реального напряжения не должно превышать того, которое указано на шкале.
• Если в помещении высокая влажность измерять в таких условиях нельзя. В этих условиях электричество может представлять опасность для человека.
• Непосредственно во время замеров нельзя менять режим работы прибора или используемую шкалу измерений.

Если в процессе измерений человек берёт щуп в руку, а другим проверяет провод, то желательно при этом стоять на специальном коврике или в такой обуви, которая не пропускает тока. В большинстве случаев это не требуется, но полностью исключить необходимость таких мер безопасности нельзя.

Почему мультиметр необходимо переводить в режим вольтметра при проверке фазы

До массового появления в продаже цифровых приборов нам в электролабораторию друзья и знакомые частенько приносили для ремонта сгоревшие аналоговые тестеры.

Причина их повреждения практически всегда была одна: неправильный выбор режима измерения при подключении прибора к цепям напряжения.

При этом в лучшем случае выгорали цепочки подключения резисторов с кнопками и переключателями, а в худшем — высочувствительная измерительная головка с токопроводящими пружинками. Последние неисправности чаще всего ремонту не поддавались.

Люди просто не понимали, что тестер, как и цифровой мультиметр, производит измерения на основе закона Ома.

Разница только в том, что тестер работает с аналоговыми величинами, а мультиметр — оцифрованными. Но принципы подключения обоих типов приборов одинаковы, сводятся к двум простым правилам:

1. при измерении напряжения переключатели ставят в то положение, которое вводит калиброванное сопротивление, ограничивающее ток через токоизмерительную головку или датчик;
2. замер неизвестной величины напряжения всегда необходимо выполнять на режиме максимального значения шкалы прибора.

Неправильное положение переключателей, переводящих прибор в режим омметра или амперметра, чаще всего встречается у новичков по невнимательности и из-за низких навыков.

На моей памяти есть случай, когда два опытных электрика, понадеявшись в спешке друг на друга, спалили дорогой образцовый вольтметр — эталон класса точности 0,2.

Прибором пришлось срочно воспользоваться для выставления уставок зарядного устройства аккумуляторной батареи оперативного тока 220 вольт на подстанции 330 кВ.

Один работник держал прибор в руках горизонтально и подал концы с щупами второму для выполнения замера. Никто из них не обратил внимания, что переключатель стоял на низшем пределе измерения. В результате протекания повышенного тока измерительная головка выгорела полностью.

Этот случай не типичный, но наглядно показывает, что электричество никому и никаких ошибок не прощает. Ток течет туда, где ему оказывается меньшее сопротивление.

Неправильное подключение мультиметра или тестера к цепям напряжения кроме повреждения самого измерительного прибора создает режим короткого замыкания, вредного для бытовых потребителей и проводки.

Поэтому перед установкой измерительных щупов на цепи напряжения необходимо проверять исходное положение переключателей прибора в режим вольтметра.

Вообще-то стоит заметить, что элитные цифровые мультиметры оборудованы встроенной электронной схемой, защищающей прибор от неправильного подключения к цепям напряжения, а у бюджетных моделей она отсутствует.

Ее в народе часто называют «защитой от дурака». Во многих случаях она может спасти прибор и бытовую сеть, но постоянно использовать эти ее возможности все же я не рекомендую: подключайте вольтметр правильно всегда.

Как определить где ноль и фаза при помощи мультиметра. Как определить фазу и ноль мультиметром

Автор Мастер М На чтение 12 мин Просмотров 44 Опубликовано 23.08.2022

Содержание

1. Как мультиметром найти фазу: подробная инструкция с пошаговыми фотографиями для новичков с объяснением типичных ошибок начинающих электриков
2. Что такое фаза, ноль и земля: краткое объяснение простыми словами
3. Почему мультиметр необходимо переводить в режим вольтметра при проверке фазы
4. Как определить где ноль и фаза при помощи мультиметра
5. Советы
6. Похожие мастер-классы
7. Особо интересное
8. Как проверить мультиметром напряжение в розетке 220в
9. Как найти ноль мультиметром
10. Как найти ноль мультиметром
11. Вопрос — ответ

Центральный переключатель используется для выбора положения ‘V’ и настройки Mestek MT102 на режим измерения объема, а кнопка ‘SEL’ используется для настройки режима измерения переменного тока на ‘AC’.

Как мультиметром найти фазу: подробная инструкция с пошаговыми фотографиями для новичков с объяснением типичных ошибок начинающих электриков

Ремонт и монтаж домашней проводки своими руками требует умения правильно определять динамику напряжения и различать нулевую фазу и землю домашней цепи.

За годы работы электриком я видел много ошибок, которые совершают новички. Я написал эту статью, чтобы вы не повторяли их. Я делюсь своим опытом о том, как безопасно и быстро найти фазы с помощью мультиметра.

Информация разделена на различные части, концентрируя первоначальное внимание на функции и дизайне счетчика. Опытный электрик может сразу перейти к третьему разделу.

Что такое фаза, ноль и земля: краткое объяснение простыми словами

Прежде чем приступить к работе с проводкой в квартире, необходимо было хорошо понять, откуда и как в квартире возникает динамика напряжения и как используются различные способы заземления.

Современные промышленные генераторы производят трехфазные энергосистемы.

Напряжение подается потребителю по кабелю или кабелям на трансформаторной подстанции.

В этом случае в квартиры многоэтажных домов обычно подается напряжение 220 вольт, определяемое между потенциалом одной из фаз и общим нулем. Полное трехфазное преимущество может также обеспечить питание частных домов.

В советское время для экономии материалов использовалась двухкабельная система питания с двумя динамиками, подключаемыми к плоской розетке.

1. одной из трех фаз;
2. общего нуля, который является заземлением одного вывода обмотки трансформаторной подстанции и обозначается латинскими буквами PEN.

Эта простейшая система заземления не имеет дополнительных контуров.

Современные системы подключения домов являются более сложными. При этом элементарные динамики выходных обмоток трансформатора располагаются отдельно в двух башмаках, разделяющих ручки.

1. рабочего ноля N, который используется только для протекания токов, обеспечивающих полезную работу бытовых механизмов;
2. защитного проводника PE, предназначенного для отвода опасных токов утечек при аварийных ситуациях на электрическом оборудовании.

Современные разновидности систем заземления с дополнительными контурами защиты — TN-C-S и TT.

Теперь у частных домовладельцев есть возможность быть защищенными вручную и спасенными от несчастных случаев.

Однако тем, кто живет в старых квартирах, приходится стоять в очереди на перевод государства на более безопасную систему. Новые здания производятся в соответствии с существующими нормами ПУЭ.

Таким образом, в современных квартирах можно встретить две системы подключения электроприборов, состоящих из двух или трех контуров.

В этих случаях два типа электрических розеток оснащаются двумя или тремя кабелями.

Почему мультиметр необходимо переводить в режим вольтметра при проверке фазы

До массового появления цифровых устройств друзья и знакомые часто приносили в электролабораторию для ремонта сгоревшие пропорциональные ревизоры.

Причина их повреждений почти всегда была одна и та же. Неправильная функция измерения при подключении устройства к цепи напряжения.

В лучшем случае сгорели цепи кнопок и переключателей, а в худшем — были повреждены очень чувствительные измерительные головки с их токопроводящими пружинами. Последние поражения часто были необратимыми.

Люди просто не понимали, что такие контроллеры, как цифровые мультиметры, проводят измерения по закону Ома.

Разница лишь в том, что контроллеры работают с пропорциональными величинами, а мультиметры — с оцифрованными. Однако принцип подключения для обоих типов оборудования одинаков и может быть сведен к двум простым правилам

1. при измерении напряжения переключатели ставят в то положение, которое вводит калиброванное сопротивление, ограничивающее ток через токоизмерительную головку или датчик;
2. замер неизвестной величины напряжения всегда необходимо выполнять на режиме максимального значения шкалы прибора.

Неправильная установка переключателей, переводящих контроллер в режим райдера или амперметра, чаще встречается у новичков из-за невнимательности и отсутствия навыков.

Насколько я помню, два опытных электрика, поспешно положившись друг на друга, однажды сожгли дорогой эталонный вольтметр (класс точности 0,2).

Устройство необходимо было срочно использовать для установки зарядного устройства на 220 вольт на подстанции 330 кВ.

Один сотрудник держал прибор горизонтально в руке и передавал наконечник стилуса второму сотруднику для проведения измерения. Никто не заметил, что выключатель находился на нижнем пределе измерения. В результате протекания большого тока головка датчика полностью сгорела.

Это не типичный случай, но он показывает, что электричество не позволяет никому совершить ошибку. Ток течет там, где есть наименьшее сопротивление.

При неправильном подключении мультиметра или контроллера к цепи напряжения может быть поврежден не только сам прибор, но и возникнуть короткое замыкание, наносящее вред бытовым потребителям и проводке.

Поэтому перед подключением испытательного кабеля к цепи напряжения необходимо проверить исходное положение переключателя прибора в режиме вольтметра.

На самом деле, цифровые мультиметры высокого класса включают в себя электронные схемы для защиты прибора от неправильного подключения к цепи напряжения, в то время как в моделях низкого класса этого нет.

Это часто называют «абсолютной уверенностью». Во многих случаях это позволяет сохранить устройство и домашнюю сеть, но не рекомендуется использовать эту функцию постоянно. Всегда правильно подключайте вольтметр.

В этом случае используются два гнезда ‘COM’ и ‘V’. Вставьте в них тестовый кабель. Установите измерительный прибор в режим ‘ACV’ при напряжении 200 В.

Как определить где ноль и фаза при помощи мультиметра

С помощью отвертки можно легко найти, где находятся ноль и фаза. Но что, если такого буфера обмена не существует? Используйте обычный мультиметр. Помимо определения напряжения с помощью мультиметра, существует небольшая хитрость для определения фазного кабеля.

Первое, что вам нужно сделать, это настроить мультиметр для измерения переменного тока и максимального напряжения. Для данной модели это ‘750 В’.

Для измерения напряжения, а не тока, убедитесь, что клеммы подключены к правильным гнездам.

Эти два этапа должны контролироваться очень точно. Несоблюдение этого требования приведет к неблагоприятным последствиям.

Теперь необходимо определить местонахождение заземления. Это может быть, например, водопроводный кран.

Корпус посудомоечной или стиральной машины.

Заземляющий контакт розетки.

После того как заземление найдено, найдите фазу с помощью второго датчика.

Если подключенный мультиметр показывает высокое значение, в проводнике есть фаза.

Советы

• Многое «опытные» электрики рекомендуют вместо «земли» брать свободный контакт щупа в руки и использовать свое тело как заземление — искренне не рекомендуется это делать, так как при малейшей ошибке вы можете оказаться под напряжением и в следствии чего получить разряд электрического тока.
• Второе. Если длины щупа не хватает до заземляющего контакта, его необходимо удлинить любым проводом.
• Не используйте как заземление газовую трубу даже для измерения.

Похожие мастер-классы

Особо интересное

‘Сайт с интересными артефактами из подручных материалов и предметов в домашних условиях. Пошаговые мастер-классы с фотографиями, описаниями, технологиями, советами и подсказками — все, что нужно ремесленнику или мастерице. Сложные ремесла, широкие направления, идеи творчества.

Для этого сначала используйте цветовое кодирование, если оно применяется правильно. Однако для полной уверенности настоятельно рекомендуется провести электрические измерения.

Как проверить мультиметром напряжение в розетке 220в

Для измерения напряжения в розетке с помощью цифрового контроллера необходимо вставить в розетку детектор. Полярность не имеет значения. Главное — не прикасаться рукой к токопроводящей части детектора.

Еще раз напомним, что мультиметр должен быть установлен в режим определения напряжения переменного тока. Предел измерения выше 220 В, в данном случае 500 В. Датчик подключается к гнездам ‘COM’ и ‘VΩmA’.

Если мультиметр исправен и нет проблем с подключением розеток или неисправностей электросети, на дисплее отображается напряжение, близкое к 220-230 В.

Этого простого теста достаточно для продолжения поиска фазы на контроллере. Здесь, в качестве примера, можно определить, какой из двух проводов, идущих, например, от потолка люстры, является фазой.

Если имеется три провода — фаза, нейтраль и заземление — достаточно измерить напряжение на каждой паре, точно так же, как вы определяете напряжение на электрической розетке. Между двумя кабелями (между нулем и землей) напряжение практически отсутствует. Оставшийся третий кабель — это фазный кабель. Ниже приведена примерная схема анализа.

Если имеется только два кабеля и неизвестно, какой из них какой, кабели не могут быть идентифицированы таким образом. На этом этапе применяется метод распознавания фазы мультиметром. Это объясняется далее.

Очень просто. Просто создайте и измените условия для прохождения электричества через контроллер. Для этого достаточно создать электрическую цепь по тем же принципам, что и драйвер индикатора.

В режиме испытания переменным напряжением выберите предел 500 В. Красный датчик контактирует с тестовым проводником, а черный датчик зажимается пальцем или контактирует с известной заземляющей конструкцией, такой как радиатор или стальная стена. Как вы знаете, черный датчик подключается к разъему COM мультиметра, а красный — к VΩmA.

Если тестируемый кабель синфазный, мультиметр покажет значение напряжения, близкое к 220 вольтам, в зависимости от условий тестирования. Если кабель не синфазен, значение будет нулевым или очень низким, вплоть до десятков вольт.

Опять же, перед началом теста убедитесь, что на мультиметре выбрана форма напряжения. Убедитесь, что вы не выбрали другую форму.

Этот метод может быть очень рискованным, поскольку не все хотят быть частью цепи и добровольно подвергаться воздействию напряжения. Риск существует, но он сведен к минимуму, поскольку, как и в случае с драйвером индикатора, напряжение от сети проходит через большой резистор, встроенный в мультиметр, и поражения электрическим током не происходит. Затем эффективность этого резистора была подтверждена предварительными измерениями. Если напряжение на розетке отсутствует, это можно обнаружить сразу, так как имеются все условия для короткого замыкания.

Как найти ноль мультиметром

Нули часто обнаруживаются с помощью мультиметра, а не фазового кабеля. То есть, сначала определите фазу, используя вышеуказанный метод, затем установите красный датчик и коснитесь другого провода, и контроллер увидит, что 220 В (+/- 10%) на экране и ноль или защита (земля) равны нулю, пока второй кабель находится в работе.

Однако с помощью простого мультиметра трудно определить, заземлен кабель или нет. Это связано с тем, что эти проводники по сути одинаковы и во многих случаях просто копируют друг друга. В некоторых системах заземления земля и заземление соединены в электрическом щите, что затрудняет их точную идентификацию.

Самый простой способ сделать это — отключить сетевой вход от шины заземления панели, чтобы при управлении квартирой или целым домом между фазным кабелем и кабелем заземления не было 220 В, как в случае с одним регулятором. Ноль и фаза.

Также обратите внимание, что проверка заземляющего проводника относительно других проводников (даже нулевого) обеспечит его активность, если он установлен на панели дифференциальной защиты (УЗО или выключатель дифференциального тока).

Если вы знаете более стабильный и гибкий метод определения и нейтрализации фаз с помощью цифрового мультиметра, не стесняйтесь написать об этом в комментариях к статье. В конце концов, мнения, опыт, здравая критика и вопросы приветствуются.

Вы также можете присоединиться к группе ВКонтакте и следить за новыми материалами.

Например, при подключении выключателя главное — не перепутать ноль с фазой, так как этот выключатель работает только на остановку одной фазы. Чтобы проверить это с помощью драйвера индикатора, сделайте следующее

Как найти ноль мультиметром

Логично предположить, что ноль находится относительно фазы, поэтому его легко искать. Если фаза найдена, то второй провод пары равен нулю. Однако все не так просто, поскольку другие кабели также могут быть заземлены. Ноль и земля практически идентичны. Эти два кабеля подключены к панели, и их бывает трудно идентифицировать. Как определить ноль на мультиметре?

Рекомендуется отсоединить входной кабель от шины заземления распределительной панели. В этом случае при проверке напряжения между землей и фазой нет 220 В, как это бывает при проверке нуля и фазы. Если в щите установлена система дифференциальной защиты, это происходит при испытании заземляющего проводника относительно другого проводника, даже нейтрального.

Как проверить нейтраль с помощью мультиметра розетки:.

1. Красный провод мультиметра подвести к дырке, где фаза.
2. Черный провод соединить сначала с одним контактом, потом с другим.
3. Зафиксировать оба напряжения. Где оно меньше — там земля, где чуть больше — ноль.

Теперь вы знаете, как определить фазу и ноль с помощью мультиметра. Поделитесь своим опытом в комментариях.

Желаем вам безопасных и точных измерений.

Вопрос — ответ

В: Как определить фазу с помощью цифрового мультиметра?

Имя: Кирилл

Ответ: Включите тестер и выберете функцию тестирования напряжения переменного тока. Чаще всего она отмечена знаком V~. Поставьте максимальный предел измерения, например, 750В. Не забудьте правильно установить щупы в гнезда. Обычно черный подключается к отверстию с надписью COM, а красный к VΩmA.

Вопрос: Как безопасно найти фазу на мультиметре?

Имя: Матвей

ОТВЕТ: Для этого необходимо проверить розетку, чтобы убедиться в работоспособности мультиметра. Вставьте стилус в гнездо. Не прикасайтесь к частям щупа, через которые проходит ток. Если проблем с контроллером нет, значит, питание и штекерные соединения в порядке. На экране отображается значение примерно 220-230 В.

Вопрос: Как обеспечить надлежащий контроль фазы и нуля на мультиметре?

Имя: Кирилл

ОТВЕТ: Сначала найдите фазу. Как это делается, зависит от количества кабелей (2 или 3). В первом случае конец кабеля темного контроллера находится в контакте с контрольным кабелем. Прижмите конец темного провода мультиметра пальцем или прикоснитесь к нему заземленным предметом (второй вариант предпочтительнее!).. После определения фазы можно найти ноль и землю.

Вопрос: Как определить фазу розетки 220 В с помощью мультиметра?

Имя: Камиль.

ОТВЕТ: Самый простой способ — использовать три провода — заземление, нейтраль и фазу. Вам просто нужно быть более разборчивым в том, какую помощь вы оказываете другим людям. Между землей и нейтралью напряжение очень мало, поэтому другой кабель является фазным. Если у вас два кабеля, необходимо создать правильные условия для прохождения электричества через устройство.

Вопрос: Как лучше всего найти ноль на мультиметре?

Ответ: Входной кабель должен быть отсоединен от шины заземления на панели пускателя. При контроле напряжения между землей и фазой нет 220 В, как при контроле нуля и фазы. Если распределительная панель имеет систему дифференциальной защиты, это можно обнаружить, проверив провод заземления по отношению к другому проводнику, даже если это нейтральный провод.

Для специалистов по обслуживанию HVAC: Принципы измерения трехфазного напряжения

В последней статье HVAC HotMail Док описал шаги, необходимые для измерения однофазного напряжения . Многие из вас просили написать аналогичную статью о том, как измерить трехфазное напряжение. Итак, давайте рассмотрим шаги, необходимые для измерения трехфазного напряжения в этой статье.

Безопасность превыше всего

Если вы пропустили статью об измерении однофазного напряжения,

нажмите здесь , чтобы просмотреть это и узнать о важных предупреждениях о безопасности и необходимых контрольно-измерительных приборах, необходимых для выполнения этого тестирования. Если вы не прошли обучение по электробезопасности, не пытайтесь проводить это тестирование до тех пор, пока вы не пройдете надлежащее обучение и не ознакомитесь с требованиями безопасности. От этого обучения может зависеть ваша жизнь.

Где проверить

Показания трехфазного напряжения обычно снимаются со стороны входящей линии (как правило, сверху) разъединителя или на клемме линии, которая подает питание на распределительный блок агрегата, контактор, реле или пускатель двигателя. Обычно это самое безопасное место для измерения напряжения.

Измерение трехфазного напряжения

При измерении напряжения на трехфазном оборудовании измеряется напряжение между каждой ветвью, а затем усредняется. Вот шаги этого теста:

• Установите электрический мультиметр True RMS на чтение «AC» или на V с волнистой линией. Выберите приблизительное напряжение, которое вы собираетесь тестировать. При измерении оборудования HVAC приблизительное напряжение можно найти в технических данных, опубликованных производителем.
• Вставьте черный щуп в общий (COM) порт измерителя, а красный щуп в тестовый порт (обычно справа от общего порта).
• При тестировании следите за тем, чтобы ваши руки не соприкасались с электрической цепью под напряжением или металлическим концом пробника. Прикасайтесь только к пластмассовым или изолированным ручкам зонда.
• Когда у вас и у других все в порядке, включите оборудование.
• Поместите черный щуп на оголенный провод заземления или клемму.
• Поместите красный щуп на левую горячую ногу (первая фаза). Считайте и запишите напряжение на первой фазе.
• Удерживая черный щуп на земле, поместите красный щуп на вторую горячую ногу. Считайте и запишите напряжение на второй фазе.
• Затем, когда ваш черный щуп все еще находится на земле, поместите красный щуп на третью горячую ногу. Считайте и запишите напряжение на третьей фазе.

Далее, измерьте и рассчитайте среднее напряжение

Используйте эту иллюстрацию, чтобы помочь вам проверить трехфазное напряжение. Обратите внимание, что каждая фаза или ветвь трехфазного питания помечена буквой L 9.0053 1 , L ₂ и L ₃ . Следуйте схеме, указанной при тестировании:

Иллюстрация блока трехфазных предохранителей

• Поместите черный щуп на фазу 1, а красный щуп на фазу 2. Считайте и запишите межфазное напряжение между фазами 1 и 2.
• Затем оставьте черный щуп на фазе 1 и переместите красный щуп на фазу 3. Считайте и запишите межфазное напряжение между фазами 1 и 3.
• Наконец, поместите черный щуп на фазу 2, а красный щуп на фазу 3. Считайте и запишите межфазное напряжение между фазами 2 и 3.
• Усредните все три ветви, добавив общее суммарное напряжение всех трех ветвей и разделив на три, чтобы найти рабочее напряжение. Запишите межфазное напряжение.
• Убедитесь, что все трехфазные напряжения находятся в пределах 3% от одного и того же напряжения.

Измерение напряжения является одним из основных тестов, которые специалисты по ОВКВ проводят тысячи раз в день по всей стране. Возможность точного тестирования и интерпретации показаний является основным ключом к успеху каждого техника или установщика. Будьте в безопасности там.

Роб «Док» Фальке служит в отрасли в качестве президента Национального института комфорта, обучающей компании и членской организации, основанной на HVAC. Если вы являетесь подрядчиком или специалистом по системам ОВиК и заинтересованы в бесплатной процедуре измерения напряжения в полевых условиях, свяжитесь с Доком по адресу [email protected] или позвоните ему по телефону 800-633-7058. Посетите веб-сайт NCI по адресу nationalcomfortinstitute.com, чтобы получить бесплатную информацию, статьи и файлы для загрузки.

Как проверить однофазный двигатель с помощью мультиметра

{% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат. термин | побег}}

{% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% если результат.предложения %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{коллекция.название | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result. products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result. products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% конец%} {% если макет == 2 %} {% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% конец%} {% если результат. предложения %}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% если результат.коллекции %}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% конец%} {% если результат.продукты%}

{% для продукта в result.products %}

• {% если product.image %} {% еще %} {% endif %}

  {{product.title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% конец%} {% если result. term и result.isEmpty == false %}

{% if translation.search.view_all %}{{translation.search.view_all}}{% else %}Искать{% endif %} «{{result.term | escape}}»

{% конец%} {% конец%} {% если макет == 3%} {% if result.isEmpty и result.term %} {% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions or result.collections or result.pages or result.popular_keywords %}

{% if result.suggestions %}

{{keywords_suggestions_title}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result. collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{коллекция.название | побег}}
{% конец для%}

{% endif%}

{% endif %}

{{products_suggestions_title}}

{% если результат.продукты%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

• {% если product.image %} {% еще %} {% endif%}

  {{product. title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | побег}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% else %}

{{translation.search.
