Как проверить емкость конденсатора мультиметром
Без конденсаторов, пожалуй, не обходится ни одна электрическая или электронная схема. Этот довольно простой по строению и, в общем-то, нехитрый по принципу своего действия элемент — буквально незаменим. Многие конденсаторы способны служить десятилетиями, и при этом не потребовать замены. Подозрение порой падает и на эти элементы цепи. Поэтому необходимо знать, как проверить конденсатор, чтобы убедиться в его пригодности или, наоборот, необходимости замены.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как проверить конденсатор тестером
- Как измерить емкость конденсатора?
- Как проверить конденсатор?
- Как с помощью мультиметра измерить емкость конденсатора – очередной способ проверки с тестером
- Проверка исправности конденсатора мультиметром
- Как проверить конденсатор мультиметром
- Как проверить конденсатор мультиметром не выпаивая
- Несколько способов измерить емкость конденсатора мультиметром
- Проверка конденсатора мультиметром
Как проверить конденсатор тестером
Ёмкость — это мера способности конденсатора накапливать заряды. Ёмкость измеряется в фарадах, по имени почетного члена Петербургского университета английского физика Майкла Фарадея. Если удалить одиночный электропроводник бесконечно далеко, исключить влияние заряженных тел друг на друга, то потенциал удаленного проводника станет пропорционален заряду.
Но у отличающихся по размеру проводников потенциалы не совпадают. Единицей емкости конденсатора в СИ является фарад. Коэффициент пропорциональности обозначают буквой С — это емкость, на которую влияет размер и внешняя структура проводника.
Материал, фазовое состояние вещества электрода роли не играют — заряды распределяются на поверхности. Поэтому в международных правилах СГС ёмкость измеряется не в фарадах, а в сантиметрах. Уединенный шар радиусом 9 млн км радиусов Земли содержит 1 фарад.
Отдельный проводящий элемент удерживает заряды в недостаточных для применения в технике количествах. По технологиям XXI в. Накапливать требуемое для работы электронных схем количество электричества способна структура из минимум 2 электродов и разделяющего диэлектрика.
В такой конструкции положительные и отрицательные частицы взаимно притягиваются и сами себя держат. Диэлектрик между электронно-позитронной парой не допускает аннигиляции. Подобное состояние зарядов называется связанным. Раньше для измерения электрических величин применяли громоздкое оборудование, не отличающееся точностью. Теперь, как измерить ёмкость тестером, знает даже начинающий радиолюбитель. Определение ёмкости конденсатора включает измерение величины приборами и чтение маркировки на корпусе.
Обозначенные значения и полученные при измерениях отличаются. Это вызвано несовершенством производственных технологий и эксплуатационным разбросом параметров износ, влияние температур. На корпусе указана номинальная емкость и параметры допустимых отклонений.
Разработчикам аппаратуры и мастерам-ремонтникам требуются справочные источники. RC цепи рассчитывают с применением величины импеданса — комплексного сопротивления Z. Rа — потери тока на нагревание участников цепи.
Ri и Rе — учитывают влияние индуктивности и ёмкости элементов. На выводах резистора в RC цепи напряжение Uр обратно пропорционально Z. Тепловое сопротивление увеличивает потенциал на нагрузке, а реактивное уменьшает.
Работа конденсатора на частотах выше резонансных, когда растет реактивная составляющая комплексного сопротивления, приводит к потерям напряжения. Частота резонанса обратно пропорциональна способности накапливать заряд. Из формулы для определения Fр вычисляют, какие значения Ск емкости конденсатора требуются для работы цепи.
Если знают сопротивление цепи и время заряда конденсатора, по формуле постоянной времени вычисляют емкость. На истинность результата влияет человеческий фактор. Мастера используют параллельные и последовательные соединения конденсаторов. Формулы расчета обратны формулам для резисторов. Последовательное соединение делает емкость меньше меньшей в соединении элементов, параллельная схема суммирует величины.
Измеряя параметры, конденсатор предварительно разряжают, замкнув выводы между собой отверткой с изоляцией на ручке. Если этого не сделать, маломощный мультиметр выйдет из строя. Амперовольтметром или мультиметром определяют наличие внутри корпуса короткого замыкания или обрыва. Полярный конденсатор включают в цепь прибора с учетом направления тока. Электроды изделия производители маркируют.
Конденсатор, рассчитанный для напряжения В, при обратном токе выше нормы выйдет из строя.
Перед тем как измерить характеристики, полярный электролитический конденсатор выпаивают из платы. Включают мультиметр в режим измерения сопротивления или проверки полупроводников. Прикладывают щупы к электродам полярного конденсатора — плюс к плюсу, минус к минусу.
Исправная емкость покажет плавный рост сопротивления. По мере заряда ток уменьшается, ЭДС растет и достигает напряжения источника питания.
Обрыв в конденсаторе будет выглядеть на мультиметре как бесконечное сопротивление. Прибор не отреагирует или стрелка на аналоговом экземпляре едва шевельнется. При пробое элемента измеряемый параметр не соответствует номинальному значению в меньшую сторону, пропорционально величине пробоя.
Если задаться вопросом, как измерить мультиметром комплексное или эквивалентное последовательное сопротивление ESR конденсатора , то без приставки сделать это проблематично. Реактивные свойства конденсатор проявляет при высокочастотном токе. Измеритель емкости конденсаторов своими руками собирают по схемам импульсных устройств.
Для наладки устройства используют мультиметр, с которым будет применяться приставка. Набор проверенных конденсаторов поочередно подключают к конструкции и настраивают точность работы в каждом поддиапазоне.
Измеритель ёмкости полярных электролитических элементов своими руками схематически реализуется и настраивается, как часть приставки без колебательного контура. На выходе вместо импульсного — постоянное напряжение. В цифровых измерителях ёмкости источник питания — высокостабильный. Недорогие приборы для измерения емкости конденсатора, типа мостовых RLC устройств с дополнительной функцией проверки SMD сопротивлений, сетевой зарядкой и жидкокристаллическим дисплеем, сами размером с палец.
Выполняют функции профессионального метрологического комплекса. Способны выступать в роли измерителя емкости электролитических конденсаторов, как полярных, так и переменных.
Содержание 1 Что такое емкость? Термометр сопротивления — датчик для измерения температуры: что это такое, описание и виды. Что такое электроконтактный манометр, назначение, принцип работы, схема подключения и обзор популярных моделей.
Чем отличаются и где используются постоянный и переменный ток. Что такое активная и реактивная мощность переменного электрического тока? Как установить и настроить спутниковую антенну самостоятельно? Для чего нужен пирометр и как измерять температуру бесконтактным методом.
Что такое нихромовая проволока, её свойства и область применения. Что такое тензодатчик, типы тензометрических датчиков, схема подключения и их применение. Пока оценок нет.
Как измерить емкость конденсатора?
Как электрический прибор конденсатор участвует во множестве электрических схем. Основа работы такого элемента основана на постепенном накоплении электричества разного потенциала между обкладками и его последующего резкого разряда. Сегодня наиболее распространенными в схемотехнике являются два вида конденсаторов:.
На практике эти электронные компоненты являются небольшими по размерам приборами, но при этом имеют очень большую и довольно чувствительную емкость, поэтому при работе с ними необходимо максимально соблюдать осторожность и внимательность.
Что такое ёмкость, способы измерения ёмкости конденсатора мультиметром. Определение ёмкости по маркировке на конденсаторах.
Как проверить конденсатор?
Для проверки работоспособности радиоэлементов существует несколько приемов и приборов. В частности, для измерения емкости и проверки состояния конденсаторов лучше всего подходит LC-метр. Однако в ситуациях, когда его нет под рукой, может выручить обычный мультиметр. Конденсатор — это пассивный электронный радиоэлемент. Его принцип действия схож с батарейкой — он аккумулирует в себе электрическую энергию, но при этом обладает очень быстрым циклом разрядки и зарядки. Более специализированное определение гласит, что конденсатор — это электронный компонент, применяемый для аккумуляции энергии или электрического заряда, состоящий из двух обкладок проводников , разделенных между собой изолирующим материалом диэлектриком.
Так каков принцип действия этого устройства?
Как с помощью мультиметра измерить емкость конденсатора – очередной способ проверки с тестером
При конструировании и ремонте электронной техники часто возникает необходимость в проверке радиоэлементов, в том числе и конденсаторов. В сети много рекомендаций о том, как проверить конденсатор омметром. Когда-то я и сам применял такую методику. О ней я ещё расскажу. Но на данный момент могу утверждать точно, что достоверно определить исправность конденсатора можно лишь с помощью прибора, который способен измерить его электрическую ёмкость.
Дорожки и контактные площадки на современных платах становятся все меньше, а сами платы зачастую являются многослойными. Все это значительно усложняет процесс отсоединения элемента с целью контроля его работоспособности.
Проверка исправности конденсатора мультиметром
Приветствую вас на своем блоге, друзья! Сегодня в выпуске:. Мастера и радиолюбители знают, что электронные детальки сегодня становятся все меньше и меньше в размерах.
К тому же, маркировка на них не всегда видна, и узнать емкость по маркировке становиться довольно затруднительно. Сразу оговоримся — обычные тестеры не дают исчерпывающей информации о конденсаторе. Здесь нужен мультиметр в котором есть соответствующая функция.
Как проверить конденсатор мультиметром
Перед тем, как проверять исправность конденсатора, нужно его обязательно разрядить. Для этого лучше всего использовать обычную отвертку. Жалом Вы должны прикоснуться одновременно к двум выводам бочонка, чтобы возникла искра. После небольшой вспышки можно переходить к проверке работоспособности. Если конденсатор не работает, то лучше всего проверить его работоспособность мультиметром либо цешкой. О том, как пользоваться мультиметром мы уже Вам рассказывали, поэтому изначально рекомендуем ознакомиться с этой статьей. Если Вы умеете работать тестером, то дела обстоят гораздо проще.
Все способы проверки конденсаторов мультиметром на работоспособность (прозвонка, измерение емкости и сопротивления утечки, внутренний обрыв.
Как проверить конденсатор мультиметром не выпаивая
В этой статье я расскажу вам, как проверить емкость конденсатора мультиметром с помощью контроллера Arduino. Это бывает необходимо, когда прибор пришел без маркировки или вообще самодельный. Конденсатор, накапливающий заряд в электрическом поле между двух пластин из проводящего материала, называется плоским конденсатором конденсатором с пластинчатыми обкладками.
Несколько способов измерить емкость конденсатора мультиметром
Наши электросети не отличаются стабильностью параметров, что часто приводит к выходу из строя техники. Чаще всего выходят из строя диоды выпрямительного моста и конденсаторы. В этой статье поговорим о том, как проверить конденсатор мультиметром, как понять что он вышел из строя. Как известно, конденсаторы имеют определенную емкость и служат для накопления и непродолжительного хранения электрического заряда.
Мультиметр предназначен для измерения трёх основных параметров электрической цепи: напряжения, силы тока и сопротивления.
К этому базовому набору функций обычно добавляют режимы проверки целостности проводника и исправности полупроводниковых приборов.
Проверка конденсатора мультиметром
Как проверить конденсатор тестером? Такой вопрос возникает у каждого, кто хоть иногда берёт в руки паяльник. Проверить конденсатор тестером очень просто, но сначала надо оговориться что:. Для проверки конденсатора тестером необходимо установить тестер в режим измерения сопротивления и попытаться измерить сопротивление конденсатора. При относительно большой ёмкости конденсатора примерно от 1мкФ , если конденсатор исправен, мы увидим, что стрелка тестера отклонится и затем начнёт опускаться на бесконечность. Это говорит о том, что конденсатор был разряжен, затем мы его зарядили от тестера и по мере заряда он перестал проводить ток. Затем можно поменять местами выводы конденсатора или щупы тестера и снова посмотреть его сопротивление.
На нашем сайте собрано более бесплатных онлайн калькуляторов по математике, геометрии и физике.
Не можете решить контрольную?! Мы поможем! Более 20 авторов выполнят вашу работу от руб!
Как проверить конденсатор на работоспособность
Довольно часто во время ремонта или замены электронных схем у молодых специалистов возникает вопрос, как проверить конденсатор на работоспособность. Большинство таких проверок выполняется с помощью мультиметра. Этот прибор совсем несложен в обращении, требует минимальных знаний и практических навыков. Существуют и другие способы проверки, которые нужно знать на случай отсутствия мультиметра.
Содержание
Как проверить конденсатор мультиметром
Перед началом проверки конденсатора на исправность, он должен быть обязательно разряжен. Процедуру разрядки можно выполнить с помощью обычной отвертки. Ее жало касается сразу двух выводов прибора до возникновения искры. Небольшая вспышка будет свидетельствовать о разрядке, после чего осуществляется непосредственная проверка работоспособности конденсатора.
Для проверки чаще всего используется мультиметр. С помощью этого прибора возможно определить такие показатели, как емкость, возможный обрыв или короткое замыкание. Прежде всего нужно определить тип проверяемого конденсатора. Они могут быть полярными (электролитическими) или неполярными. В первом случае обязательно соблюдение полярности, то есть щуп должен прижиматься к соответствующей ножке – плюс к плюсу, а минус к минусу.
Неполярный конденсатор не требует соблюдения полярности, для его проверки существует собственная технология. После определения типа прибора, выполняется его поэтапная проверка.
Как измерить сопротивление

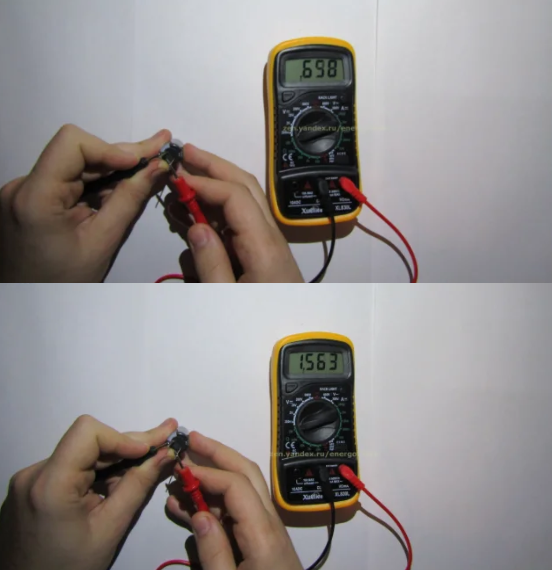

Прежде чем выполнять проверку сопротивления, необходимо отпаять конденсатор со своего места и пинцетом перенести на рабочий стол. Далее тестер необходимо переключить в режим измерения сопротивления, после чего приложить щупы к выводам с соблюдением полярности. Данный момент имеет большое значение, поскольку в случае путаницы плюса и минуса произойдет мгновенный выход из строя конденсатора.
Чтобы исключить такую возможность, на каждом устройстве отрицательный контакт отмечается галочкой.
После контакта щупа с ножками, дисплей мультиметра начинает отображать первое значение, которое быстро возрастает. Причиной такого состояния служит зарядка конденсатора при его контакте с измерительным прибором.Через определенный промежуток времени на дисплее появится цифра 1, которая считается максимальным значением и указывает на исправность проверяемой детали.
Если единица появилась на дисплее сразу же после начала проверки, это свидетельствует о наличии обрыва внутри бочонка и его неисправности. Наличие на табло нуля означает короткое замыкание. Применение аналогового стрелочного мультиметра дает такие же результаты. Определение работоспособности в данном случае очень простое, достаточно только понаблюдать за ходом стрелки. При плавном повышении сопротивления полярный конденсатор считается пригодным к работе. Значение минимума и максимума указывает на неисправность.
Неполярный конденсатор довольно просто проверить самостоятельно в домашних условиях. Для этого нужно коснуться щупом ножек, не соблюдая полярность. Диапазон измерений должен быть выставлен на значение 2 Мом. Цифровое значение, появившееся на дисплее, должно превышать двойку. Меньшее значение указывает на неисправность детали и необходимость ее замены. Данный способ подходит для проверки тех изделий, емкость которых превышает 0,25 мкФ. Конденсаторы с меньшим номиналом проверяются специальным тестером – LC-метром или мультиметром с функцией проверки таких деталей.
Как измерить емкость
Работоспособность конденсатора на пробой может проверяться путем измерения емкостных характеристик и последующего их сравнения с номиналом, указанным на внешней оболочке изделия.
Измерение емкости не представляет особой сложности и может быть выполнено самостоятельно. С этой целью переключатель переводится в измерительный диапазон в соответствии с номиналом. Сама деталь вставляется в специальные посадочные гнезда.
В случае отсутствия гнезд, проверка емкости может проводиться щупами, так же, как и при измерении сопротивления. После того как щупы подключены, на дисплее высвечиваются показатели емкости, приближенные к номинальному значению. Если прибор показывает другие цифры, значит деталь считается пробитой и требует замены.
Как измерить напряжение
Одним из способов проверки работоспособности конденсатора является измерение его напряжения с помощью вольтметра или мультиметра. Для проведения измерений необходимо воспользоваться источником питания с напряжением, меньшим, чем у конденсатора. Щупы прибора подключаются к ножкам детали с обязательным соблюдением полярности. Затем необходимо выдержать 4-5 секунд, необходимых для зарядки.
Следующим этапом будет перевод мультиметра в режим для измерений напряжения. В начальной стадии замера на экране должно высветиться значение, сравнимое с номиналом. Если на дисплее будут другие показатели, значит конденсатор находится в нерабочем состоянии.
Следует помнить, что подключенный вольтметр, способствует потере заряда конденсатора. Поэтому наиболее точные данные можно зафиксировать только в начальной стадии замера.
Как проверить конденсатор без приборов
Существует простой способ, позволяющий выполнить проверку без каких-либо приборов. Прежде всего это касается конденсаторов с большой емкостью. Вначале производится полная зарядка элемента на протяжении 4-5 секунд. После этого контакты замыкаются с помощью обыкновенной отвертки. При нормальной работоспособности бочонка наблюдается появление яркой искры. Если искра тусклая или ее нет вообще, значит конденсатор нерабочий и неспособен удерживать заряд.
Лампочка и два провода не могут обеспечить высокого качества проверки. Это самодельное средство для прозвонки обеспечивает лишь проверку на наличие короткого замыкания. Вначале нужно зарядить конденсатор, а затем концами проводов прикоснуться к ножкам. В случае нормальной работоспособности, будет хорошо заметна искра, после чего наступит моментальная разрядка конденсатора.
При проверке конденсатора на работоспособность, можно вполне обойтись без измерительных приборов. В некоторых случаях достаточно визуального осмотра с целью определения внешнего состояния детали. Таким образом, определяется вздутие или пробой. Наиболее тщательно осматривается верхняя часть. Наличие разрушенной изоляции или подтеков прямо указывает на пробитие конденсатора, и дальнейшая проверка приборами уже не имеет смысла.
Рекомендуется очень внимательно осматривать корпус на предмет вздутия или потемнения. Конденсаторы довольно часто оказываются в таком состоянии. Также нужно тщательно проверять саму плату в том месте, где подключена деталь. Подобные неисправности можно заметить визуально, особенно при отслоении дорожек. В некоторых случаях изменяется цвет платы.
Видео— измерение емкости конденсатора 1 пФ с помощью портативного измерителя LCR U1733C Видео
— измерение емкости конденсатора 1 пФ с помощью портативного измерителя LCR U1733C — Центр знаний технической поддержки Открыть Этот контент не может отображаться без JavaScript.
Включите JavaScript и перезагрузите страницу.
Начало загрузки..
сохранить Сохранить
Поскольку наши электронные компоненты становятся все меньше и меньше, возникает необходимость точного измерения этих крошечных компонентов. Итак, как мы это делаем? В приведенном выше видео показано, как измерить конденсатор емкостью 1 пФ с помощью портативного измерителя LCR U1733C.
Ваш браузер не поддерживает элемент видео HTML5.
Совместимые модели
Только U1733C
Другие полезные темы!
Страница:
Страница коллекции Smart Bench Essentials Series
Страница:
Серия 34970 Сбор данных/переключатель регистратора данных Страница коллекции
Страница:
Коллекция цифровых мультиметров серии 34460 и 34470A Страница
Страница:
3458A Коллекция высокопроизводительных цифровых мультиметров Страница
Страница:
Коллекция генераторов сигналов серии Trueform 33500B и 33600A Страница
Страница:
Коллекция портативных цифровых мультиметров серии U1250 Страница
Страница:
Коллекция портативных измерителей LCR U1730C Страница
Страница:
U8903B Audio Analyzer Страница коллекции
Страница:
Серия 53200 ВЧ/универсальные счетчики частоты/таймеры Коллекция Страница
Страница:
Страница коллекции систем сбора данных серии DAQ970
Страница:
34420A Коллекция нановольтметров/микроомметров Страница
Страница:
34980A Многофункциональный переключатель/измерительный блок Коллекция Страница
Назад к
U1730C Страница коллекции портативных измерителей LCR
Подробнее о портативных приборах!
Содержимое по меткам
Нет содержимого с указанными метками
Страница:
Видео— измерение емкости с помощью измерителя LCR U1731C в сравнении с цифровым мультиметром 34465A
Страница:
Видео — измерение емкости конденсатора 1 пФ с помощью портативного измерителя LCR U1733C
Страница:
Видео — Расчет точности измерителя LCR U1730C
Было ли это полезно?
| Не нашли то, что искали? |
Измерение емкости с помощью различных измерительных приборов
Емкость измеряется с помощью мультиметра, LCR-метра и осциллографа.
Обычно конденсаторы снабжены метрическими данными – емкостью и рабочим напряжением – напечатанными или нанесенными цветовой маркировкой на компоненте. Емкость, указанная на этикетке, обычно соответствует разумным допускам. Для большинства приложений широкий диапазон значений будет работать должным образом. Что касается рабочих вольт, вы никогда не знаете, пока не станет слишком поздно, и единственный способ проверить это — деструктивно.
Есть несколько способов проверить емкость. Если у вас есть мультиметр с режимом проверки конденсаторов, это то, что вам нужно. В противном случае вам придется использовать режим омов, с помощью которого можно получить определенное количество информации, но не точное значение емкости.
Это мультиметр Fluke 287 True RMS, очень качественный прибор. Для измерения конденсатора подключите черный щуп к общему порту, а красный щуп к комбинированному порту диод-конденсатор. При включенном приборе нажмите F1, что, как видно на дисплее, соответствует Меню.
Используйте стрелку вверх или вниз, чтобы выделить Diode-Capacitor. Затем нажмите F2, что соответствует конденсатору. В конденсаторном режиме прибор автоматически выбирает диапазон, поэтому он сам о себе позаботится.
Теперь мы готовы провести некоторые измерения емкости. Вот несколько примеров.
Это умножитель для розеток переменного тока, обычно называемый кубом. Мы могли бы ожидать, что он имеет измеримую емкость, потому что есть два электрода на конечном расстоянии друг от друга, а воздух между ними составляет слой электролита. Поскольку пластины маленькие и относительно далеко друг от друга, а электролитическая постоянная воздуха не очень высока, емкость будет довольно маленькой. И, как вы можете видеть, это даже не делает чтение.
Другой эксперимент заключается в том, чтобы обернуть один из зондов бумагой и привести его в соприкосновение с другим зондом, расположив их параллельно друг другу. И здесь есть определенное прочтение.
Электролитические конденсаторы можно проверить с помощью мультиметра в режиме измерения Ом.
Если измеритель не поддерживает автоматический выбор диапазона, установите его на мегаомный диапазон и подключите щупы к проводам. Если устройство закорочено или разомкнуто, конечно, оно неисправно. В противном случае, в зависимости от полярности подключения, сопротивление в омах будет увеличиваться или уменьшаться определенным образом. Скорость кажется сначала очень стабильной, заметно замедляясь только по мере приближения к конечной точке. Происходит то, что конденсатор заряжается или разряжается из-за внутренней батареи измерителя, которая через делитель напряжения подает что-то вроде смещения в три вольта, которое используется для измерения сопротивления. Электрики, проверяющие конденсатор двигателя, называют это странное явление «счетчиком», и оно свидетельствует о том, что конденсатор исправен.
Если эти типы измерений недостаточны для вашего приложения, следующим шагом будет измеритель LCR. Процедура использования этого прибора такая же, как и для мультиметра в емкостном режиме.
Просто закрепите провода и снимите показания.
Измеритель LCR — очень сложный прибор. Во-первых, он имеет возможность измерять индуктивность в компоненте, в электронном оборудовании или распределенном по сети связи или сети питания.
Измеритель LCR работает, подавая переменное напряжение на рассматриваемое устройство. Затем измеряются напряжение и ток через компонент. Кроме того, в высокотехнологичных приборах измеритель LCR вычисляет фазовый угол между напряжением и током, тем самым отображая емкость или индуктивность с высокой степенью воспроизводимости.
Осциллограф также можно использовать для измерения емкости. Для этого к известному сопротивлению последовательно с неизвестной емкостью прикладывается прямоугольная волна от генератора произвольной функции.
Используйте курсоры, чтобы найти прошедшее время. Курсор Y установлен на уровне 63,2% от пикового значения сигнала, что по определению является амплитудой, соответствующей постоянной времени цепи, состоящей из последовательно соединенных резистора и конденсатора.
