принцип работы, проверка и включение, схемы
Описание принципа работы и устройства
Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока. По сути это два тринистора с общим управлением, включенных встречно-параллельно (см. А на рис. 1) .
Рис. 1. Схема на двух тиристорах, как эквивалент симистора, и его условно графическое обозначение
Это и дало название полупроводниковому прибору, как производную от словосочетания «симметричные тиристоры» и отразилось на его УГО. Обратим внимание на обозначения выводов, поскольку ток может проводиться в оба направления, обозначение силовых выводов как Анод и Катод не имеет смысла, потому их принято обозначать, как «Т1» и «Т2» (возможны варианты ТЕ1 и ТЕ2 или А1 и А2). Управляющий электрод, как правило, обозначается «G» (от английского gate).
Теперь рассмотрим структуру полупроводника (см. рис. 2.) Как видно из схемы, в устройстве имеется пять переходов, что позволяет организовать две структуры: р1-n2-p2-n3 и р2-n2-p1-n1, которые, по сути, являются двумя встречными тринисторами, подключенными параллельно.
Рис. 2. Структурная схема симистора
Когда на силовом выводе Т1 образуется отрицательная полярность, начинается проявление тринисторного эффекта в р2-n2-p1-n1, а при ее смене — р1-n2-p2-n3.
Заканчивая раздел о принципе работы приведем ВАХ и основные характеристики прибора.
ВАХ симистора
Обозначение:
- А – закрытое состояние.
- В – открытое состояние.
- UDRM (UПР) – максимально допустимый уровень напряжения при прямом включении.
- URRM (UОБ) – максимальный уровень обратного напряжения.
- IDRM (IПР) – допустимый уровень тока прямого включения
- IRRM (IОБ) — допустимый уровень тока обратного включения.
- IН (IУД) – значения тока удержания.
Виды
Говоря о видах устройств, необходимо принять тот факт, что это симистор считается одним из типов тиристоров. Если существуют различия по работе, в таком случае и тиристор можно представить своего рода разновидностью симистора.
Отличия заключаются в управляющем катоде и в разных принципах работы данных тиристоров.
Импортные устройства обширно представлены на российском рынке. Их главное отличие от российских симисторов заключается в том, что они не требуют заблаговременной настройки в самой схеме. Это даёт возможность экономить детали и место в печатной плате. Как правило, они начинают работать одновременно уже после введения в схему. Необходимо только точно выбрать нужный симистор по всем необходимым данным.
Особенности
Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:
- относительно невысокая стоимость приборов;
- длительный срок эксплуатации;
- отсутствие механики (то есть подвижных контактов, которые являются источниками помех).
В число недостатков приборов входят следующие особенности:
- Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.
Симистор с креплением под радиатор
- Устройства подвержены влиянию переходных процессов, шумов и помех;
- Не поддерживаются высокие частоты переключения.
По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.
RC-цепочка для защиты симистора от помех
Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники.
Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.
Развитие технологий
Особенностью 4-квадрантных симметричных тиристоров считается их ложное включение, что может послужить причиной к выходу из строя. Это требует использования дополнительной предохранительной цепочки, содержащей разнообразные компоненты.
Относительно недавно были изобретены 3-х-квадрантные приборы, какие обладают нужными достоинствами:
- За счёт снижения числа требуемых компонентов, плата сделалась ещё более малогабаритной.
- Как следствие, понижение потерь усилия и снижение стоимости готового продукта.
- При отсутствии демпфера и дросселя стало возможно применять симметричные тиристоры в цепях с высокой частотой.
А также упрощение схемы разрешило применять 3-х-квадрантный симистор в нагревательных устройствах: подобная система меньше нагревается и не реагирует на находящуюся вокруг температуру.
Применение
Этот тип полупроводниковых элементов первоначально предназначался для применения в производственной сфере, например, для управления электродвигателями станков или других устройств, где требуется плавная регулировка тока. Впоследствии, когда техническая база позволила существенно уменьшить размеры полупроводников, сфера применения симметричных тринисторов существенно расширилась. Сегодня эти устройства используются не только в промышленном оборудовании, а и во многих бытовых приборах, например:
- зарядные устройства для автомобильных АКБ;
- бытовое компрессорное оборудования;
- различные виды электронагревательных устройств, начиная от электродуховок и заканчивая микроволновками;
- ручные электрические инструменты (шуроповерт, перфоратор и т.д.).
И это далеко не полный перечень.
Одно время были популярны простые электронные устройства, позволяющие плавно регулировать уровень освещения. К сожалению, диммеры на симметричных тринисторах не могут управлять энергосберегающими и светодиодными лампами, поэтому эти приборы сейчас не актуальны.
Тепловое сопротивление
Тепловое сопротивление Rth — это сопротивление между корпусом прибора и радиатором. Этот параметр аналогичен электрическому сопротивлению R = V/I, поэтому тепловое сопротивление Rth = T/P, где T — температура в кельвинах, и P — рассеяние энергии в ваттах.
Для прибора, установленного вертикально без радиатора, тепловое сопротивление задается тепловым сопротивлением «переход — окружающая среда» Rth = Rth j–a.
- Для корпуса SOT82 значение равно 100 К/Вт;
- Для корпуса SOT78 значение равно 60 К/Вт;
- Для корпусов F и X значение равно 55 К/Вт.
Для не изолированных приборов, установленных на теплоотвод, тепловое сопротивление является суммой сопротивлений «переход — корпус», «корпус — теплоотвод» и «теплоотвод — окружающая среда».
Для изолированных корпусов нет ссылки на термосопротивление Rth j–mb, так как Rth mb–h принят постоянным и дан с учетом использования термопасты. Поэтому тепловое сопротивление для изолированного корпуса является суммой тепловых сопротивлений «переходтеплоотвод» и «теплоотвод — окружающая среда».
Rth j–mb или Rth j–h фиксированы и даны в документации к каждому прибору. Rth mb–h также даются в инструкциях по установке для некоторых вариантов изолированного и неизолированного монтажа с использованием или без использования термопасты. Rth h–a регулируется размером теплоотвода и степенью воздушного потока через него. Для улучшения теплоотдачи всегда рекомендуется использование термопасты.
Как проверить работоспособность симистора?
В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:
- Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
- Собрать специальную схему.
Алгоритм проверки омметром:
- Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
- Устанавливаем кратность на омметре х1.
- Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
- Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
- Меняем полярность и повторяем тест с пункта 3 по 4.
Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.
Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).
Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.
Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.
Схема простого тестера для симисторов
Обозначения:
- Резистор R1 – 51 Ом.
- Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
- Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
- Лампочка HL – 12 В, 0,5А.
Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.
Алгоритм проверки:
- Устанавливаем переключатели в исходное положение (соответствующее схеме).
- Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
- Жмем SB2, лампа гаснет (устройство закрылось).
- Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
- Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.
Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.
Схема для проверки тиристоров и симисторов
Обозначения:
- Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
- Емкости: С1 и С2 – 100 мкФ х 10 В.
- Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.
В качестве источника питания используется батарейка на 9V, по типу Кроны.
Тестирование тринисторов производится следующим образом:
- Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
- Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
- Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
- Кратковременно жмем S2, светодиоды не должны загораться.
Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.
Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:
- Выполняем пункты 1-4.
- Нажимаем кнопку S1- загорается светодиод VD
То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).
Способы монтажа триаков
При малых нагрузках или коротких импульсных токах нагрузки (меньше 1 с), можно использовать триак без теплоотводящего радиатора. Во всех остальных случаях его применение необходимо.
Существует три основных метода фиксации триака к теплоотводу — крепление зажимом, крепление винтом и клепка. Наиболее распространены первые два способа. Клепка в большинстве случаев не рекомендуется, так как может вызвать повреждение или деформацию кристалла, что приведет к выходу прибора из строя.
Фиксация к теплоотводу зажимом
Это — предпочтительный метод с минимальным тепловым сопротивлением, так как зажим достаточно плотно прижимает корпус прибора к радиатору. Это одинаково подходит как для неизолированных (SOT82 и SOT78), так и для изолированных корпусов (SOT186 F-корпусов и более ранних SOT186A X-корпусов). SOT78 известен еще как TO220AB.
Фиксация к теплоотводу при помощи винта
- Набор для монтажа корпуса SOT78 включает прямоугольную шайбу, которая должна быть установлена между головкой винта и контактом без усилий на пластиковый корпус прибора.
- Во время установки наконечник отвертки не должен воздействовать на пластиковый корпус триака (тиристора).
- Поверхность теплоотвода в месте контакта с электродом должна быть обработана с чистотой до 0,02 мм.
- Крутящий момент (с установкой шайбы) должен быть между 0,55–0,8 Н·м.
- По возможности следует избегать использования винтов-саморезов, так как это снижает термоконтакт между теплоотводом и прибором.
- Прибор должен быть механически зафиксирован перед пайкой выводов. Это минимизирует чрезмерную нагрузку на выводы.
Полное тепловое сопротивление
Все расчеты по вычислению теплового сопротивления имеет смысл проводить для уже установившегося режима продолжительностью больше 1 с. Для импульсных токов или длительных переходных процессов меньше 1 с эффект отвода тепла уменьшается. Температура просто рассеивается в объеме прибора с очень небольшим достижением теплоотвода. В таких условиях нагрев перехода зависит от полного теплового сопротивления «переход — корпус прибора» Zth j–mb. Поэтому Zth j–mb уменьшается при уменьшении продолжительности импульса тока благодаря меньшему нагреву кристалла. При увеличении продолжительности до 1 с Zth j–mb увеличивается до значения, соответствующего установившемуся режиму Rth j–mb. Характеристика Zth j–mb приводится в документации для двунаправленного и однонаправленного электрического тока импульсами продолжительностью до 10 с.
Основные характеристики симисторов, тиристоров, динисторов производства Philips
| Наименование | Напряж. в закр. сост. макс., В | Ток отпирания макс., мА | Ток в откр. состоянии макс., А | Тип корпуса |
| BT131-600 | 600 | 3 | 1 | SOT-54 (SPT, E-1) |
| BT134-600D | 600 | 5 | 4 | SOT-82 |
| BT134-600E | 600 | 10 | 4 | SOT-82 |
| BT134-800E | 800 | 10 | 4 | SOT-82 |
| BT134W-600 | 600 | 35 | 1 | SOT-223 (SC-73) |
| BT134W-600D | 600 | 5 | 1 | SOT-223 (SC-73) |
| BT134W-600E | 600 | 10 | 1 | SOT-223 (SC-73) |
| BT134W-800 | 800 | 35 | 1 | SOT-223 (SC-73) |
| BT136-600D | 600 | 5 | 4 | SOT-78 (TO-220AB, SC-46) |
| BT136-600E | 600 | 10 | 4 | SOT-78 (TO-220AB, SC-46) |
| BT136-800E | 800 | 10 | 4 | SOT-78 (TO-220AB, SC-46) |
| BT136B-600E | 600 | 10 | 4 | SOT-404 (D2-PAK) |
| BT136B-800E | 800 | 10 | 4 | SOT-404 (D2-PAK) |
| BT136S-600 | 600 | 35 | 4 | SOT-428 (SC-63, D-PAK) |
| BT136S-600D | 600 | 5 | 4 | SOT-428 (SC-63, D-PAK) |
| BT136S-600E | 600 | 10 | 4 | SOT-428 (SC-63, D-PAK) |
| BT136S-600F | 600 | 25 | 4 | SOT-428 (SC-63, D-PAK) |
| BT136S-800 | 800 | 35 | 4 | SOT-428 (SC-63, D-PAK) |
| BT136S-800E | 800 | 10 | 4 | SOT-428 (SC-63, D-PAK) |
| BT136S-800F | 800 | 25 | 4 | SOT-428 (SC-63, D-PAK) |
| BT136X-600 | 600 | 35 | 4 | SOT-186A (TO-220F) |
| BT136X-600D | 600 | 5 | 4 | SOT-186A (TO-220F) |
| BT136X-600E | 600 | 10 | 4 | SOT-186A (TO-220F) |
| BT136X-600F | 600 | 25 | 4 | SOT-186A (TO-220F) |
| BT136X-800 | 800 | 35 | 4 | SOT-186A (TO-220F) |
| BT136X-800E | 800 | 10 | 4 | SOT-186A (TO-220F) |
| BT137-600D | 600 | 5 | 8 | SOT-78 (TO-220AB, SC-46) |
| BT137-600E | 600 | 10 | 8 | SOT-78 (TO-220AB, SC-46) |
| BT137-800E | 800 | 10 | 8 | SOT-78 (TO-220AB, SC-46) |
| BT137B-600E | 600 | 10 | 8 | SOT-404 (D2-PAK) |
| BT137B-600F | 600 | 25 | 8 | SOT-404 (D2-PAK) |
| BT137B-800 | 800 | 35 | 8 | SOT-404 (D2-PAK) |
| BT137B-800E | 800 | 10 | 8 | SOT-404 (D2-PAK) |
| BT137B-800F | 800 | 25 | 8 | SOT-404 (D2-PAK) |
| BT137S-600 | 600 | 35 | 8 | SOT-428 (SC-63, D-PAK) |
| BT137S-600D | 600 | 5 | 8 | SOT-428 (SC-63, D-PAK) |
| BT137S-600E | 600 | 10 | 8 | SOT-428 (SC-63, D-PAK) |
| BT137S-600F | 600 | 25 | 8 | SOT-428 (SC-63, D-PAK) |
| BT137S-800 | 800 | 35 | 8 | SOT-428 (SC-63, D-PAK) |
| BT137S-800E | 800 | 10 | 8 | SOT-428 (SC-63, D-PAK) |
| BT137S-800F | 800 | 25 | 8 | SOT-428 (SC-63, D-PAK) |
| BT137X-600 | 600 | 35 | 8 | SOT-186A (TO-220F) |
| BT137X-600D | 600 | 5 | 8 | SOT-186A (TO-220F) |
| Наименование | Напряж. в закр. сост. макс., В | Ток отпирания макс., мА | Ток в откр. состоянии макс., А | Тип корпуса |
| BT137X-600E | 600 | 10 | 8 | SOT-186A (TO-220F) |
| BT137X-600F | 600 | 25 | 8 | SOT-186A (TO-220F) |
| BT137X-800 | 800 | 35 | 8 | SOT-186A (TO-220F) |
| BT137X-800E | 800 | 10 | 8 | SOT-186A (TO-220F) |
| BT138-600E | 600 | 10 | 12 | SOT-78 (TO-220AB, SC-46) |
| BT138-800E | 800 | 10 | 12 | SOT-78 (TO-220AB, SC-46) |
| BT138B-600 | 600 | 35 | 12 | SOT-404 (D2-PAK) |
| BT138B-600E | 600 | 10 | 12 | SOT-404 (D2-PAK) |
| BT138B-600F | 600 | 25 | 12 | SOT-404 (D2-PAK) |
| BT138B-800E | 800 | 10 | 12 | SOT-404 (D2-PAK) |
| BT138X-600 | 600 | 35 | 12 | SOT-186A (TO-220F) |
| BT138X-600E | 600 | 10 | 12 | SOT-186A (TO-220F) |
| BT138X-600F | 600 | 25 | 12 | SOT-186A (TO-220F) |
| BT138X-800 | 800 | 35 | 12 | SOT-186A (TO-220F) |
| BT138X-800E | 800 | 10 | 12 | SOT-186A (TO-220F) |
| BT138X-800F | 800 | 25 | 12 | SOT-186A (TO-220F) |
| BT139-600E | 600 | 10 | 16 | SOT-78 (TO-220AB, SC-46) |
| BT139-800E | 800 | 10 | 16 | SOT-78 (TO-220AB, SC-46) |
| BT139B-600 | 600 | 35 | 16 | SOT-404 (D2-PAK) |
| BT139B-600E | 600 | 10 | 16 | SOT-404 (D2-PAK) |
| BT139B-600F | 600 | 25 | 16 | SOT-404 (D2-PAK) |
| BT139B-800 | 800 | 35 | 16 | SOT-404 (D2-PAK) |
| BT139B-800E | 800 | 10 | 16 | SOT-404 (D2-PAK) |
| BT139B-800F | 800 | 25 | 16 | SOT-404 (D2-PAK) |
| BT139X-600 | 600 | 35 | 16 | SOT-186A (TO-220F) |
| BT139X-600E | 600 | 10 | 16 | SOT-186A (TO-220F) |
| BT139X-600F | 600 | 25 | 16 | SOT-186A (TO-220F) |
| BT139X-800 | 800 | 35 | 16 | SOT-186A (TO-220F) |
| BTA140-600 | 600 | 35 | 25 | SOT-78 (TO-220AB, SC-46) |
| BTA140-800 | 800 | 35 | 25 | SOT-78 (TO-220AB, SC-46) |
| MAC97A6 | 400 | 5 | 0. 6 | SOT-54 (SPT, E-1) |
| MAC97A8 | 600 | 5 | 0.6 | SOT-54 (SPT, E-1) |
| Z0103MA | 600 | 3 | 1 | SOT-54B |
| Z0103MN | 600 | 3 | 1 | SOT-223 (SC-73) |
| Z0103NA | 800 | 3 | 1 | SOT-54B |
| Z0103NN | 800 | 3 | 1 | SOT-223 (SC-73) |
| Z0107MA | 600 | 5 | 1 | SOT-54B |
| Z0107MN | 600 | 5 | 1 | SOT-223 (SC-73) |
| Z0107NA | 800 | 5 | 1 | SOT-54B |
| Z0107NN | 800 | 5 | 1 | SOT-223 (SC-73) |
| Z0109MA | 600 | 10 | 1 | SOT-54B |
| Z0109MN | 600 | 10 | 1 | SOT-223 (SC-73) |
| Z0109NA | 800 | 10 | 1 | SOT-54B |
| Z0109NN | 800 | 10 | 1 | SOT-54B |
Симисторы и тиристоры динисторы BT, основные характеристики, аналоги и цоколевка
на Времонт.
su
Расчет теплового сопротивления
Для вычисления теплового сопротивления теплоотвода для данного триака (тиристора) и данного тока нагрузки необходимо сначала вычислить рассеяние энергии в триаке (тиристоре), используя следующее уравнение:
Vo и Rs получены из «on-state» характеристики триака (тиристора). Если значения не указанны, то они могут быть получены из графика путем вычерчивания касательной к VT max. Точка на оси VT, где ее пересекает касательная, дает Vo, в то время как тангенс угла наклона касательной дает Rs.
Используя уравнение теплового сопротивления, данное выше, получаем:
Максимально допустимая температура перехода будет достигнута, когда Tj достигает Tj max при самой высокой температуре окружающей среды. Это дает нам T.

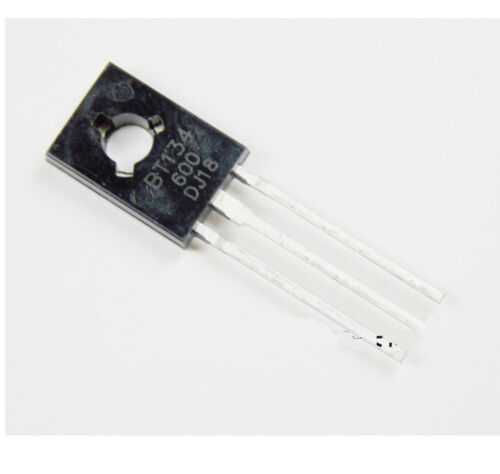

BT134-CDI за 18.24 ₽ в наличии производства CDIL
Купить Симистор 600В 4А BT134-CDI производителя CDIL можно оптом и в розницу с доставкой по всей России, Казахстану, Республике Беларусь и Украине, а так же в другие страны Таможенного союза (Армения, Киргизия и др.
).
Для того, чтобы купить данный товар по базовой цене в розницу, положите его в корзину и оформите заказ следуя детальной инструкции. Обращаем Ваше внимание, что в зависимости от увеличения объёма продукции перерасчёт розничной цены будет произведен автоматически. Оптовая цена на симистор 600в 4а 35/70ма tht BT134-CDI выставляется исключительно после отправки коммерческого запроса на e-mail: [email protected] или [email protected].
- Более подробная информация находится в разделе Оплата.
Мы работаем со всеми крупными транспортными компаниями и гарантируем оперативность и надежность каждой поставки независимо от региона присутствия заказчика. Данный товар так же поставляются с различных складов Европы, Китая и США. Возможные варианты поставки запрашивайте у специалистов компании SUPPLY24.ONLINE.
- Более подробная информация находится в разделе Доставка.
Гарантия предоставляется непосредственно заводом-изготовителем CDIL . Гарантийный ремонт или замена оборудования осуществляется исключительно после проведения экспертизы и установления факта гарантийного случая.
- Более подробная информация находится в разделах Гарантия и Условия Гарантийных Обязательств.
Симисторы практически всех известных мировых брендов представлены нашей компанией. В случае если интересующий Вас товар не был найден на нашем сайте, обратитесь в службу технической поддержки или обслуживающему Вас менеджеру и наши инженеры подберут аналоги для Вашего оборудования. Таким образом, возможно снизить затраты до 20% на обслуживание оборудования и оптимизировать Ваши расходы. Компания SUPPLY24.ONLINE берёт на себя полную ответственность за правильность подбора аналога. Наша компания предлагает только разумный подход, если по ряду критериев запрашиваемый товар не подразумевает замену на аналог, мы не предлагаем замену.
Внимание!
- Характеристики,внешний вид и комплектация товара могут изменяться производителем без уведомления.
- Изображение продукции дано в качестве иллюстрации для ознакомления и может быть изменено без уведомления.
- Точную спецификацию смотрите во вкладке «Характеристики» .
- При необходимости установки программного обеспечения и использования аксессуаров сторонних производителей, просьба проверить их совместимость с устройством, детально изучив документацию на сайте производителя CDIL
- Запрещается нарушение заводских настроек и регулировок без привлечения специалистов сертифицированных сервисных центров.
Характеристики
Производитель
Тип полупроводникового элемента
симистор
Обратное напряжение макс.
Корпус
Вид упаковки
россыпью
Прямой ток макс.
Монтаж
Ток управления
35/70мА
ДОСТАВКА ПО РОССИИ
Доставка осуществляется в течении 2-3 дней с момента зачисления средств на р/с компании при наличии товара на складе в РФ. В отдельных случаях, при большой удаленности Вашего региона, срок доставки может быть увеличен.
- Полный перечень городов, в которые осуществляется доставка, смотрите ниже.
ДОСТАВКА В СТРАНЫ ТАМОЖЕННОГО СОЮЗА
Доставка осуществляется в течении 3-5 дней с момента зачисления средств на р/с компании в следующие страны.
- Казахстан
- Армения
- Беларусь
- Киргизия
Обращаем Ваше внимание на то, что сроки доставки товаров напрямую зависят от наличия товара на Российском складе компании.
В случае, если выбранные товарные позиции находятся на одном из внешних складов Европы или США, то срок доставки товара может составлять до 3-4 недель. Для избежания недоразумений, рекомендуем уточнить актуальные сроки поставки в отделе логистики или у менеджера компании.
В данном случае, как правило, 90% заказов доставляются заказчикам в течении первых 2 недель.
Если какая-либо часть товара из Вашего заказа отсутствует на складе, мы отгрузим все имеющиеся в наличии товары, а после поступления с внешнего склада оставшейся части заказа отправим Вам её за счёт нашей компании.
ОФИСЫ ВЫДАЧИ ТОВАРА:
Доставка до ТК осуществляется бесплатноCКЛАДЫ
bt134%20транзистор техпаспорт и примечания по применению
2013 — БТ134-600Д
Аннотация: симистор BT134 BT134
Текст: Нет доступного текста файла
Оригинал
2013 — симистор BT134
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
БТ136
Реферат: симисторы BT139-800 эквивалентны BT139 Симисторы эквивалентны BT134-500E bt138 BT136 эквивалентны BT134 BT136-500E
Текст: Нет доступного текста файла
Оригинал
2013 — BT134
Аннотация: bt134600
Текст: Нет доступного текста файла
Оригинал
2013 — BT134-600E
Аннотация: BT134
Текст: Нет доступного текста файла
Оригинал
2013 – Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
BT136 600 эквивалент
Резюме: BT136 BT137 Эквивалент BT139-800 Эквивалент BT139-600 b*137 BT137F-600 BT139-600E BT134W-500E ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Текст: Нет доступного текста файла
Оригинал
БТ134
Реферат: IBGT 500D 600D BT134D BT-134
Текст: Нет доступного текста файла
Оригинал
бт134
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
OCR-сканирование
симистор ВТ 317
Реферат: Симистор ВТ 317 симистор ВТ 06 600 симистор ВТ 24 ВТ134 симистор ВТ134-500D симистор ВТ 06 400 симистор ВТ 06 700 симистор ВТ 134 симистор ВТ 134 w
Текст: Нет доступного текста файла
OCR-сканирование
замена TYN412
Резюме: MAC635-8 TYN604 scr техническое описание BTA12-700SW T405-600D lmac94a4 BT136 «прямая замена» T435-400D S4016NH TYN412
Текст: Нет доступного текста файла
Оригинал
1997 — BT134
Реферат: симистор BT136 BT134 Серия D BT136
Текст: Нет доступного текста файла
Оригинал
1997 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
БТ134
Аннотация: Схема контроля температуры на основе симистора
Текст: Нет доступного текста файла
OCR-сканирование
бт134
Реферат: BT134-500D BT134g симистор BT134 D8387 симистор BT 06 400 симистор BT 16 рейтинг TTC 103 BT134F BT134 симистор
Текст: Нет доступного текста файла
OCR-сканирование
8Т134-600Э
Резюме: BT136-6000 BTI39X-600E BT134-6000 BT1388-800E TC2-63 LG 500G 8T148W-400R BT137S600E Руководство по выбору полупроводников Philips
Текст: Нет доступного текста файла
OCR-сканирование
1997 — эквивалент BTA16-600B
Аннотация: BTA16 эквивалент 800BW эквивалент BT137 эквивалент BT134 эквивалент BTA08-600C эквивалент BTA12-600B эквивалент BTb12 эквивалент TYN412 эквивалент BTB16 800BW эквивалент btb16 800cw
Текст: Нет доступного текста файла
Оригинал
БТ134
Реферат: BT134-500D BT134 Симистор симистор BT134 BT134F BT134G BT134-500 BT-134 BT134 sot82 BT 134
Текст: Нет доступного текста файла
OCR-сканирование
бт134
Реферат: Симистор TO126 BT134 Симистор TO-126 BT134* to126 симистор bt134 TO126
Текст: Нет доступного текста файла
Оригинал
1997 — TRIAC BT136
Аннотация: управление освещением симистором BT136
Текст: Нет доступного текста файла
Оригинал
БТ 812 600bw
Резюме: BT810 800BW BT810-800BW BT 808 600C BT 808 600 замена TYN412 TYN408G TYN604 T2513MK TLS106-4
Текст: Нет доступного текста файла
OCR-сканирование
2013 — BT134-800
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
1997 — симисторы
Реферат: BT139-800 эквивалент BT137-800 Triacs BTA208 600B BT136-500E Triac эквивалент 500D BTA208-600B эквивалент bt134 BT136
Текст: Нет доступного текста файла
Оригинал
136S6
Реферат: Тиристор ВТ 161 симистор БТ 412 Тиристор БТ Т0252 БТА212-500Д 136С-600Ф Симистор БТА208 600Б БТА208 137Б-800Г
Текст: Нет доступного текста файла
OCR-сканирование
1996 — контроль фаз bt134
Резюме: 1107C BT136 замечание по применению bt136 TRIAC bt136 500D 600D BT134 BT136D TRIAC bt136 500d
Текст: Нет доступного текста файла
Оригинал
BT134-600E,127 | WeEn Semiconductors Co.
, Ltd Сквозное отверстие, 3 контакта, симистор, 600 В, триггер затвора 1,5 В 600 В Посмотреть все симисторы730 В наличии — БЕСПЛАТНАЯ доставка на следующий рабочий день
Добавить в корзинуtickAdded
Посмотреть корзину
Цена за штуку (в упаковке по 10 шт.)
0,446 фунта стерлингов
(без НДС)
0,535 фунта стерлингов
(включая НДС)
| шт. | за шт. 9002 5 | В упаковке* |
| 10–90 | 0,446 фунтов стерлингов | 4,46 фунта стерлингов |
| 100 — 240 | 0,342 фунта стерлингов | 3,42 фунта стерлингов |
| 250 — 490 900 25 | 0,322 фунта стерлингов | 3,22 фунта стерлингов |
| 500 — 990 | 0,296 фунта стерлингов | 2,96 фунта стерлингов |
| 1000 + | 0,272 фунта стерлингов | 2,72 фунта стерлингов |
| *цена ориентировочная | ||
Деталь №:Технический справочник
- docPdfDatasheet
- docPdfESD Руководство по выбору элементов управления V1
- docZipSchematic Symbol & PCB Footprint
Законодательство и соответствие
Информация о продукте
TRIAC, WeEn Semiconductors
TRIAC 900 24
Ряд симисторов (триоды для переменного тока также известны как двунаправленные тиристоры).
