Как проверить магнитолу в домашних условиях: от аккумулятора, на работоспособность

Автор Владислав Никитович На чтение 4 мин

Содержание

1. На что обратить внимание
2. Проверить выхода
3. Варианты проверки дома

Современные автомобильные магнитолы позволяют не только слушать музыку с носителя или по радио — они могут играть роль навигатора, телевизора, помогают общаться по телефону со свободными руками. Чтобы убедиться в том, что купленное устройство работает, необходимо знать, как проверить магнитолу в домашних условиях до установки на машину.

На что обратить внимание

Следует проверить наличие коннектора, подходящего к выбранной магнитоле. С его помощью устройство подключается к бортовой сети и акустической проводке. Инструкция поможет разобраться с настройкой и назначением органов управления. Схема подключения и основные параметры также наносятся на этикетку на верхней стенке магнитолы.

Стоит обратить внимание и на мощность автомагнитолы. Для легковой машины будет хватать от 10 до 45 Вт на канал, а для грузовой — свыше 60 Вт на канал. Каждый провод имеет свой цвет.

Согласно общепринятой маркировке, питание на магнитолу от бортсети подается на красный и желтый провода, а с магнитолы на активную антенну — по голубому проводу.

Для дополнительной защиты следует также поставить предохранители на авто номиналом не менее 5 А. Чтобы сделать «блютуз» на магнитолу, можно установить в автомобиль FM-модулятор, оснащенный этой функцией.

Проверить выхода

Для этого этапа подойдет колонка, которая будет устанавливаться в автомобиле. Можно использовать другой заведомо исправный громкоговоритель, имеющийся в распоряжении. Для подключения динамиков автомобиля нужно ориентироваться на схему на верхней этикетке. Например, левый передний канал выводится на белый и белый с черной полосой провода. После этого магнитола включается, и проверяется наличие и качество звука.

Рекомендуется устанавливать средний уровень. Таким же образом проверяются остальные пары. Провода для их подключения имеют серый, зеленый и фиолетовый цвета.

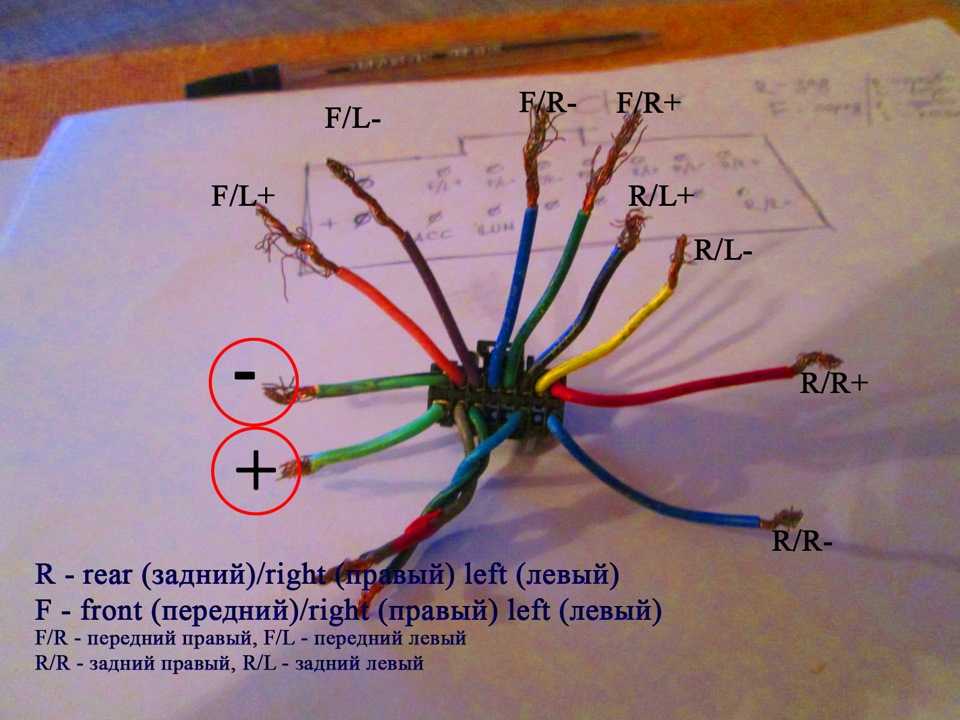

Провод с полоской — это общий провод, подсоединенный внутри магнитолы на ее корпус.

На провод без полоски подается напряжение звуковой частоты с выходной микросхемы.

Варианты проверки дома

Есть несколько возможных вариантов проверки на работоспособность. Прежде всего необходимо подготовить источник питания. Чтобы проверить магнитолу дома, подойдет свежая батарея АКБ от аккумулятора, зарядное устройство либо выпрямитель. Выходное напряжение во всех случаях должно составлять 12 В, а ток — не менее 6 А. Отрицательный полюс источника подсоединяется к черному проводу. Для подключения «плюса» красный и желтый провода соединяются вместе и подключаются к положительному полюсу источника.

Также необходимо приготовить антенну. Для этого подойдет кусок провода достаточной длины — не менее 40 см. Для проверки исправности секции проигрывателя следует приготовить флеш-накопитель с музыкальными файлами. Создавать последние необходимо в соответствии с общими требованиями:

• формат — MP3;
• битрейт — 128 или 320;
• частота дискретизации — 44.1;
• кодер — LAME;
• каналы — стерео.

При наличии дисковода следует записать диск CD-RW. Перед тестированием обоих носителей следует убедиться в их читаемости, проверив на нескольких устройствах. Один конец антенного провода прикрепляется к стене, потолку или другой точке гаража или дома, изолированной от земли. Другой конец аккуратно вставляется в гнездо. После выполнения всех подключений следует включить питание, нажав на кнопку. Если устройство не отреагировало, то встроенный в магнитолу предохранитель перегорел.

После включения следует разобраться, как проверить автомагнитолу в домашних условиях. Например, оценить качество работы тюнера можно, выполнив автоматический или ручной поиск. Звук точно настроенной радиопередачи должен быть качественным, без шума, а чувствительность тюнера — достаточной, чтобы принимать станции, расположенные в 30-60 км от места проверки.

Дальше проверяются проигрыватели. Следует аккуратно вставить CD-диск или флешку в соответствующий слот на магнитоле. В случае исправности дисковод втянет носитель в устройство, считывание займет несколько секунд. Звук должен воспроизводиться ровно, без пауз и перескакиваний.

• ВАЗ 2114 не работает прикуриватель и магнитола
• Какой формат флешки для автомагнитолы
• Внешний микрофон для автомагнитолы
• Soundmax SM CCR3056F

Как проверить работает ли магнитола

После того, как машина попала ко мне в руки я начал подозревать, что что-то идет не так. И только на второй день я понял. Стоит штатная магнитола Panasonic cq-cne. Поговорив с бывшим хозяином выяснилось, что магнитола вроде как рабочая, а звука нет. Так и оказалось.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Помогите проверить автомагнитолу дома
• Оптимальное подключение магнитолы к АКБ автомобиля напрямую
• Как проверить магнитолу в домашних условиях от аккумулятора на работоспособность
• Как подключить автомагнитолу
• Что делать, если не работает магнитола Шевроле-Круз
• Ремонт панели магнитолы своими руками
• Типичные неисправности автомагнитолы: как их найти и устранить?
• Подключение автомобильной магнитолы своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Магнитола не работает

Помогите проверить автомагнитолу дома

Большинство водителей выдвигают серьёзные требования к качеству мультимедийной системы. И неспроста, ведь современная магнитола — тот минимальный комфорт, который должен быть практически в каждом автомобиле. Любимые музыкальные композиции способны скрасить затяжные простои в пробках, либо дополнить новыми эмоциями путешествия за рулем своего авто.

Но, как всем узлам и механизмам, элементам аудиосистемы во время эксплуатации свойственен естественный износ. Японские автомобили славятся своим высоким ресурсом и надёжностью конструктивных элементов. Но, даже в таких машинах, где всё работает как часы, случаются различного рода поломки. При возникновении проблем с музыкой не всегда требуется квалифицированная помощь.

Для устранения неисправности зачастую хватает сил владельца машины, при наличии под рукой необходимого комплекта инструментов. О том, по каким причинам не работает магнитола в Тойота Королла чаще всего, и что делать в подобной ситуации, расскажем далее. Одной из самых распространенных причин, почему музыка перестает звучать в салоне автомобиля, является неспособность магнитолы считывать информацию с диска. Но не спешите винить во всем сам привод.

Со временем оптическая сторона CD-дисков изнашивается, поэтому причина отсутствия музыки может скрываться в изрядно исцарапанной поверхности носителя. Вероятность выхода из строя привода возрастает в том случае, если сам диск новый и его поверхность абсолютно чистая. Выход из сложившейся ситуации следующий: разобрать самостоятельно магнитолу и заменить сам привод, если он перестал функционировать, либо поручить эту работу профессиональному мастеру.

В некоторых случаях достаточно очистить от накопившейся пыли и грязи привод и его контакты, после чего устройство вновь наполнит салон автомобиля нотами музыкальных композиций. Но, если проделанная процедура не принесла должного результата, необходимо продолжать поиски причины в системе питания.

В последнее время водители, владельцы Toyota Corolla в частности, стали всё чаще прибегать к покупке проигрывателей, способных считывать данные с флеш-накопителя.

Проверка корректности функционирования элементом системы питания актуальна и для этого вида аудиоустройств. Владельцы Тойота Королла нередко сталкиваются с ситуаций, когда не работает магнитола и прикуриватель. Такая картина говорит об одном — есть проблемы с электросетью авто. Неверно выполненное подключение или скачки напряжения накладывают свой отпечаток на работе автомагнитолы: она может включаться, но не выключаться. Также возможны проблемы с функционалом устройства: дисплей горит, но музыка не играет.

В таких случаях первым делом следует проверить предохранитель и защитный диод. Первый элемент сети предохраняет автомагнитолу от перепадов напряжения, так как своего защитного механизма устройство не имеет.

Проверять необходимо оба предохранителя — под капотом и в салоне авто. В случае обнаружения сгоревшей детали заменить защиту новым экземпляром.

Также важно убедиться в целостности печатных плат, размещенных внутри аудиосистемы. Усилитель является одним из самых чувствительных к перепадам напряжения элементов в аудиосистеме.

Любой скачок в сети может вывести из строя этот чрезвычайно важный механизм из строя. В большинстве случаев перегорает плата либо предохранитель перестает корректно работать. Магнитола может полноценно функционировать, но звучание музыкальных композиций водитель так и не услышит. Также микросхема может сгореть из-за неправильно подключенных колонок. Если магнитола работает, но звука нет — нужно разбирать усилитель и проверять его микросхему.

Если после проделанной работы механизм по-прежнему отказывается выполнять свои обязанности, ничего не остается, как покупать новый. Не работают кнопки панели? Причин может быть несколько. Одна или сразу несколько кнопок могут не работать по причине механического повреждения.

Необходимо разобрать переднюю панель и убедиться в целостности их контактов. В некоторых случаях контакт просто отходит от какой-либо кнопки, что лишает её простейшего функционала. Если повреждений не было, контакты в порядке, выход один — замена.

Иногда одна из кнопок западает, провоцируя тем самым странности в работе автомагнитолы. Например, если запала клавиша питания, устройство будет самопроизвольно включаться. Достаточно её аккуратно поддеть плоской отверткой и проблема на этом будет решена. Также возможен программный сбой, который во многом решается путем сброса настроек. Необходимо перезагрузить аудиосистему и сбросить конфигурации до заводских параметров.

Но, стоит учитывать, что все внесенные в память данные будут стерты, и их невозможно будет восстановить. После сброса настроек желательно выдержать пятиминутный перерыв перед последующим включением магнитолы. Устройства, поддерживающие работу с USB-флеш-накопителем, часто перестают работать из-за программного сбоя.

Если индикатор горит, но данные не считываются, нужно проверить совместимость магнитолы и внешнего накопителя. Дело в том, что некоторые аудиосистемы не работают с USB-накопителями большого объёма.

Если же магнитола Тойота Королла не работает ни с одним флеш-накопителем, вероятней всего причина кроется внутри устройства.

Как решать возникшую трудность? Если должных знаний в области ремонта техники нет, верным решением станет поездка в сервисный центр. Туда же обращаются и в случае надобности перепрошивки. Решившись самостоятельно ремонтировать автомагнитолу, важно предварительно подробно ознакомиться с её схемой и принципом работы. К установке новой аудиосистемы в салон автомобиля необходимо подойти со всей серьёзностью. Ведь от правильности подключения зависит качество дальнейшей работы магнитолы.

К новому устройству, как правило, поставляется подробная инструкция с порядком подключения тех или иных проводов. Перед включением нового оборудования система может запросить ввести специальный код, который поставляется в комплекте любой автомагнитолы. Если по каким-либо причинам обнаружить универсальный код не удалось, необходимо делать запрос к дилеру.

Сегодня большая часть водителей не представляет свое времяпровождение за рулем автомобиля без сопровождения любимых музыкальных композиций.

К решению поломок необходимо в каждом случае подходить индивидуально.

Если не работает магнитола и прикуриватель в Тойота Королла, в первую очередь нужно проверить питание, контакты, предохранитель, общее состояние цепи, и, на основании полученных результатов проверки, подбирать наиболее эффективный и правильный метод устранения неисправностей и ошибок.

Распространенные причины поломки Одной из самых распространенных причин, почему музыка перестает звучать в салоне автомобиля, является неспособность магнитолы считывать информацию с диска. Смотрите также:. Шкода Йети — чешский компактный кроссовер, который был продемонстрирован впервые Рамный внедорожник премиум-класса Haval H9 по праву считается одним из Выпуск Nissan Tiida начался в году. Предлагалось два типа Копирование контента запрещено без вставки активной гиперссылки на источник.

О проекте Карта сайта.

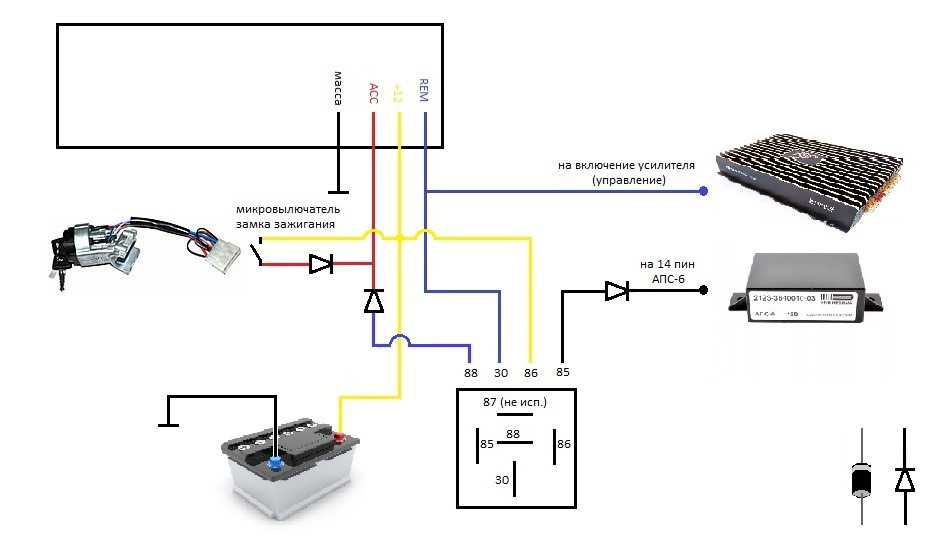

Оптимальное подключение магнитолы к АКБ автомобиля напрямую

Мультимедиа-система автомобиля автомагнитола — это универсальное радиоэлектронное цифровое устройство, предназначенное для прослушивания радиопередач, музыки, видеонаблюдения, навигации и коммуникации. В современных автомобилях аудиоподготовка выполняется во время сборки — установлена антенна и динамики в дверях, проложена электропроводка и в бороде имеется отсек с разъемом для подключения магнитолы. Для установки магнитолы, если стандарты разъемов соответствуют, достаточно только состыковать их и вставить магнитолу в отсек. Перед первичной установкой или заменой морально устаревшей автомагнитолы своими руками нужно изучить принцип ее работы и схему подключения к электропроводке автомобиля. Магнитолы любого производителя и типоразмера подключаются по одинаковой электрической схеме, только, случается, что присоединительный разъем в автомобиле по конструкции отличается от разъема на магнитоле. Цветовая схема проводов на данной структурной схеме соответствует европейскому стандарту ISO. Обращаю внимание, что производители автомобилей, особенно азиатских стран, часто используют собственную цветовую маркировку проводов.

Пользователь сергей трощенков задал вопрос в категории Сервис, Обслуживание, Тюнинг и получил на него 4 ответа.

Как проверить магнитолу в домашних условиях от аккумулятора на работоспособность

Черный с магнитолы это соответственно минус вещай его на массу к корпусу. А синий с мигнитолы если не изменяет память это привод антенны — он тебе не нужен заизолируй. На самом магнитофоне как бы должен стоять предохранитель, там где выходит жгут проводов посмотри проверь его. Если красный смотал с желтым и соединил на плюс, а черный на минус и предохранители все целы и не работает, то Я не элехтрик Питание подаётся при включении магнитолы. Антена с питанием включается при включении магнитолы если ненужен заизолируй. Привод подключается через реле и антена выдвигается при включении магнитолы. Инструкцию по магнитоле открывай, все плюсовые провода кидай на аккумулятор, минусовые крути в корпус и все тут. Попробуй возьми минус с корпуса магнитолы а не с чёрного провода или красный с жёлтым на плюс а магнитолу положи корпусом прямо на минусовую клему.

Как подключить автомагнитолу

Современные автомобильные магнитолы позволяют не только слушать музыку с носителя или по радио — они могут играть роль навигатора, телевизора, помогают общаться по телефону со свободными руками. Чтобы убедиться в том, что купленное устройство работает, необходимо знать, как проверить магнитолу в домашних условиях до установки на машину. Следует проверить наличие коннектора, подходящего к выбранной магнитоле. С его помощью устройство подключается к бортовой сети и акустической проводке.

Самое подробное описание: ремонт панели магнитолы своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Что делать, если не работает магнитола Шевроле-Круз

Перейти к содержимому. У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям. Отправлено 29 Май —

Ремонт панели магнитолы своими руками

Снова всем привет! Сегодня, как бы это странно ни звучало, поговорим о способах подключения магнитолы в авто. Мы уже в бортовике 12хи когда то затрагивали эту тему в плане сечения проводов, организации массы и тд. Ни для кого не секрет, что в магнитоле помимо плюсового желтого и минусового черного провода питания есть еще красный провод АСС. Для тех кто вообще не в теме, то магнитола, по задумке производителя, должна быть постоянно подключена к аккумулятору и находиться под напряжением. Провод АСС является цепью управления с малым током, с помощью которой осуществляется активация и запуск магнитолы.

Подключаем автомобильную магнитолу дома, своими руками. Оглавление Блок питания компьютера включить для проверки выходного напряжения.

Типичные неисправности автомагнитолы: как их найти и устранить?

Проверить предохранители. Каждый, кто проводит много времени за рулем, знает, что автомобильная магнитола является очень важной деталью в машине. Любая поездка приятнее в сопровождении любимой музыки.

Подключение автомобильной магнитолы своими руками

Многие автолюбители интересуются, как подключить магнитолу напрямую к аккумулятору. Ведь неправильно подключенное оборудование, может привести к разряду аккумулятора. Что не очень приятно, к тому же, отрицательно сказывается на характеристиках батареи. Способов подключения довольно много, есть возможность подобрать наиболее оптимальный вариант. Подбирается способ, в зависимости от особенностей эксплуатации магнитолы, а также ваших потребностей. Ниже будут рассмотрены основные способы подключения оборудования.

Автомобильная магнитола , как и любое другое устройство или механизм в машине, может выйти из строя. Как показывает практика, ремонт автомагнитол обычно проводится в случае неправильной эксплуатации устройства или при возникновении неисправностей, не связанных с использованием.

За все время эксплуатации автомобиля владелец многое меняет в нем. Это может быть как разные мелкие аксессуары, так и более серьёзные покупки. К самой главной покупке можно отнести приобретение автомагнитолы. Наверно сейчас сложно представить автомобиль без аудиосистемы. Особенно она помогает при поездках на большие расстояние, водителям в ночное время помогает не уснуть за рулём. Даже при покупке нового автомобиля уже с завода устанавливают бюджетный вариант аудиосистемы, но есть и авто на которые не устанавливают. А если вы приобрели подержанное авто 10 лет, то там наверняка стоит старая магнитола, которая не удовлетворяет ваши требованием.

Перейти к содержимому. Система для сообществ IP. Вход Регистрация.

Как протестировать автомобильную стереосистему

Как установщик, я видел много подержанных автомобильных стереосистем, которые клиенты приносили для установки, но в итоге оказались плохими. На самом деле, это случалось так часто, что мы никогда не устанавливали автомобильную стереосистему без предварительного тестирования на стенде.

Очень важно знать, как проверить автомобильную стереосистему, прежде чем тратить время и деньги на ее установку. Вот почему я написал эту статью — чтобы помочь вам сделать это самостоятельно!

Здесь вы узнаете:

• Как подключить и протестировать автомобильную стереосистему дома и без машины (нет, вам не нужно ее устанавливать!)
• Что нужно для питания и тестирования автомобильной стереосистемы
• Как использовать компьютерный блок питания или автомобильный аккумулятор в качестве источника питания для тестирования
• Полезные советы и схемы, облегчающие работу
• Общие проблемы с плохим автомобильным радиоприемником

Содержание

• Сначала об основах: что нужно знать перед тестированием автомобильной стереосистемы
• Стандартные цвета проводки автомобильной стереосистемы: таблица цветов проводки и примечания
• Что вам потребуется: примечания к динамику и блоку питания
• Как проверить автомагнитолу (схема и примечания)
  • Как проверить автомагнитолу
  • Как узнать, в хорошем ли состоянии органы управления автомагнитолой
• Как подключить блок питания к автомагнитоле?
• Что делать, если моя автомобильная стереосистема работает неправильно?

Сначала об основах: что нужно знать перед тестированием автомобильной стереосистемы

Правда в том, что вам не нужно проводить стресс-тестирование автомобильных стереосистем. Особенно с подержанными и бывшими в употреблении радиоприемниками, реальная цель состоит в том, чтобы быть на 100% уверенным, что ваша автомобильная стереосистема работает до того, что вы потратите время и усилия на ее установку.

К счастью, это довольно легко сделать. Вам нужно будет сделать всего несколько вещей:

• Правильно подключите его к источнику питания , чтобы он мог включиться.
• Проверка выходов на динамики: Я видел немало автомобильных магнитол, у которых бывший владелец спалил выходы на динамики из-за плохой или неправильной установки.
• Проверьте основные функции: Проигрыватель компакт-дисков (при наличии), радио, Bluetooth и регуляторы громкости.
• Проверьте наличие изношенных кнопок и других деталей.

Хорошая новость заключается в том, что вам не нужно устанавливать автомобильную стереосистему только для того, чтобы проверить ее правильно. На самом деле, вы можете использовать всего несколько простых вещей и сделать это за короткое время. Вам понадобится следующее:

1. Испытательный динамик, который, как вы знаете, хорош [предложения см. ниже]
2. Блок питания от +12 В до 13,8 В (или автомобильный аккумулятор — подробнее об этом позже)

В этой статье я расскажу об этапах тестирования автомобильного радиоприемника, о том, как и какие блоки питания использовать, а также о важных деталях, которые помогут вам перед началом работы. Если это ваш первый раз, я планирую потратить от 10 до 30 минут вашего свободного времени на выполнение шагов.

Однако, как только вы это сделаете, в следующий раз все будет намного быстрее.

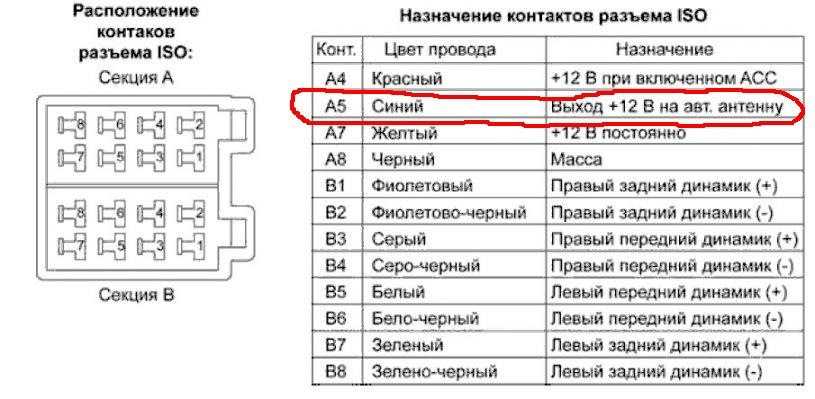

Стандартные цвета проводки автомобильной стереосистемы: таблица цветов проводки и примечания

Большинство автомобильных радиоприемников, но не все, имеют жгут проводов с цветовой маркировкой для облегчения установки. Проводка питания и динамика имеет номер , обычно имеет цветовую маркировку , в то время как некоторые дополнительные специальные провода зависят от марки. Обратите внимание, что не все производители соблюдают стандарты цвета проводки, поэтому лучше проверить, чтобы быть уверенным.

Щелкните здесь, чтобы загрузить таблицу цветов проводов автомобильной стереосистемы

Выше приведена удобная таблица, которая поможет вам подключить динамик и электропроводку, которые понадобятся при тестировании автомобильной стереосистемы. Автомобильные стереосистемы, которые вы найдете на , большинство , но не все бренды, используют стандартные цвета проводки, которые точно говорят вам, для чего они предназначены, включая подключение питания, заземления и подключения динамиков, включая положительную и отрицательную маркировку.

Это особенно полезно, если этикетка проводки радиостанции оторвана или повреждена, как это бывает со старыми радиостанциями, или если ее нигде нет. Обратите внимание, что некоторые специальные провода, такие как входной провод диммера, вход отключения звука для системы GPS или некоторые другие, могут использовать пользовательские цвета, которые используются только этой маркой автомобильного радио.

Не беспокойтесь, так как вам обычно не нужно возиться с ними, просто чтобы протестировать и проверить радио.

Примечание: Стандартные цвета проводки автомобильной стереосистемы используются многими, но не всеми производителями . Всегда лучше перепроверить, чтобы избежать каких-либо проблем.

Что вам понадобится: примечания к динамику и блоку питания

Хорошая новость заключается в том, что на самом деле довольно просто собрать то, что вам нужно для тестирования автомобильного радиоприемника. Что замечательно, так это то, что вам понадобится всего несколько деталей, чтобы выполнить работу:

• Тестовый динамик: Это может быть почти любой полнодиапазонный или среднечастотный динамик с сопротивлением 4 Ом или выше (да, домашняя стереосистема 6 , 8 и 12 Ом пикеры будут работать). Использование твитера может работать с , но я не рекомендую его, так как это затруднит прослушивание звука из выходов динамиков радио. Вам нужен по крайней мере среднечастотный или полнодиапазонный динамик.
• Блок питания 12 В или 13,8 В постоянного тока: вам понадобится около 1 А (1 А) или более для включения питания, получения звука и проверки большинства автомобильных стереосистем. Вы также можете использовать автомобильный аккумулятор или блок питания компьютера, если у вас нет под рукой источника постоянного тока 12 В. См. подробную схему и раздел ниже, чтобы узнать больше
• Тестовый компакт-диск для проигрывателей компакт-дисков и/или устройства Bluetooth: Для современных автомобильных радиоприемников с функциями Bluetooth обычно достаточно смартфона в качестве тестового источника звука Bluetooth. Для проигрывателей компакт-дисков лучше всего попробовать функцию компакт-диска, поэтому вам понадобится диск, который, как вы знаете, хорош.
• Изолента или аналогичная: не обязательна, но гораздо лучше изолировать провода динамиков, которые вы не используете, чтобы они не могли замкнуться на металлический корпус радиоприемника или друг на друга. Клейкая лента или другие виды лент также могут подойти.
• Плоскогубцы с острыми концами, кусачки или клещи для зачистки проводов: вам нужно будет снять изоляцию с радиопроводки для проверки, поэтому здесь необходим приличный инструмент, который вы можете использовать для снятия изоляции проводки.

Обратите внимание, что хотя в большинстве автомобильных стереосистем используются динамики 4 Ом, Нет ничего плохого в использовании громкоговорителя с более высоким импедансом (более высоким сопротивлением в Омах) для тестовых целей.   Подойдет любой динамик сопротивлением 4 Ом или выше.

Вы бы не хотели каждый день устанавливать динамики с более высоким импедансом в своем автомобиле по причинам, которые я объясню здесь, но если вы просто проверяете выходы динамиков, подойдет что угодно подручное.

Главное использовать динамик, в работоспособности которого вы уверены на 100%. Не гадайте – будьте на 100 % уверены, что ваш тестовый динамик исправен и хорошо воспроизводится при подключении к радиоприемнику, иначе вы можете ошибочно подумать, что у вашей автомобильной стереосистемы есть проблемы, когда это не так, когда вы тестировали ее.

Обратите внимание, что 1 ампер обычно достаточно для питания автомобильного головного устройства, достаточного для проверки функциональности и получения звука с помощью тестового динамика. Для подключения автомобильного радиоприемника с более высокой выходной мощностью к нескольким динамикам вам потребуется больший ток (источник питания с большей силой тока).

Как проверить автомагнитолу (схема и примечания)

Как проверить автомагнитолу

Чтобы протестировать автомагнитолу, вам необходимо сделать 3 основных действия:

1. Подсоедините провода питания и заземления
2. Используйте тестовый динамик на выходах динамиков, чтобы убедиться, что они работают
3. Попробуйте любые другие аудиофункции, которые вам понадобятся

1. Подключение питания к радиоприемнику

Как я упоминал ранее, для автомобильного радиоприемника можно использовать источник питания постоянного тока с напряжением от +12 В до 13,8 В. При желании, если у вас нет источника питания 12 В, вы можете временно подключить его к автомобильному аккумулятору 12 В на время, достаточное для проверки радио.

В любом случае вам необходимо сделать следующее:

1. Соедините провода +12В BATT и ACC вместе, затем к источнику +12В. Для включения радио необходимо соединить оба провода. Подключите их оба к выходу +12 В вашего источника питания или аккумулятора.
2. Подсоедините провод заземления («GND») к отрицательной клемме питания или аккумуляторной батареи.

Красный провод «ACC» — это вход +12 В, который сигнализирует о включении автомобильной стереосистемы вместе с зажиганием, а желтый провод «BATT» — это основной источник питания. Провод АСС должен иметь питание для работы магнитолы.

Обязательно изолируйте все неиспользуемые оголенные провода, включая провода динамиков (подробнее о них позже). Вы не хотите, чтобы какие-либо провода закорачивались во время тестирования. Для их изоляции отлично подходит изолента, или вы можете осторожно использовать клейкую ленту или даже малярную ленту, если необходимо. Я бы не стал использовать прозрачный скотч, так как он слишком легко отрывается.

Идея тестирования состоит в том, чтобы временно сделать то, что вам нужно для проверки того, что это работает. Для установки в реальном автомобиле следует использовать более качественные соединения, такие как обжимные соединители.

ПРЕДОСТЕРЕЖЕНИЕ: Если для питания тестируемой радиостанции используется автомобильный аккумулятор, никогда не допускайте металлического корпуса радиостанции рядом с аккумуляторной батареей. Металлический корпус заземлен и может вызвать опасное короткое замыкание, если коснется положительного провода или клеммы.

2. Тестирование выходов динамиков

В большинстве автомобильных стереосистем используется интегральная схема внутреннего усилителя (ИС) для обеспечения питания динамиков в автомобиле через выходы проводов динамиков. Плохие выходы динамиков из-за неправильной установки (короткое замыкание, низкое сопротивление динамиков и т. д.) — частая проблема подержанных автомобильных радиоприемников.

Перед установкой важно проверить их и убедиться, что они работают должным образом. Для этого вы можете использовать тестовый динамик, как упоминалось ранее, с импедансом 4 Ом или выше. Даже домашняя акустическая система с сопротивлением 6, 8 или даже 12 Ом отлично подходит для этого!

Для проверки выходов динамиков:

• Подсоедините тестовый динамик к каждой паре выходных проводов динамиков по одному, следя за тем, чтобы провода не соприкасались. Держите неиспользуемые провода изолированными с помощью ленты или разъемов, чтобы предотвратить короткое замыкание.
• Включите автомагнитолу и воспроизведите музыку с FM-радиотюнера или других функций.
• Правильно работающая автомобильная стереосистема должна иметь хорошую громкость динамиков и звук.
• Повторите это для всех оставшихся выходов динамиков.

Обратите внимание, что из всех автомобильных радиоприемников, которые я тестировал, нередко встречаются бывшие в употреблении радиоприемники, у которых нет звука из проводки динамика. В 9 случаях из 10 это происходит из-за некачественной установки, когда провода допускали соприкосновение, кто-то пытался «получить больше мощности», подключив их неправильно, или используя динамики с неправильным импедансом (Ом).

Когда микросхема усилителя автомобильной стереосистемы повреждена, это необратимо, а выходные транзисторы выходят из строя и больше не могут воспроизводить музыкальный сигнал. Для этого нет другого решения, кроме как оплатить ремонт производителя или просто заменить его.

Примечание: Хорошей новостью является то, что, как правило, вам не нужно проверять гнездо RCA, если оно имеется, на автомобильном радиоприемнике. Они редко, если вообще терпят неудачу. Выходы проводки динамиков являются основной проблемой.

3. Проверка других функций

Обязательно проверьте другие функции, для которых вы будете использовать автомагнитолу: USB-аудио, компакт-диски, HD-радио, Bluetooth, прямое управление телефоном (подключение через USB-кабель) и другие.

Наконец, если с выходами динамиков все в порядке, обязательно проверьте другие основные аудиофункции, которые вы будете использовать регулярно:

• Проигрыватель компакт-дисков: должен иметь возможность диск, читать треки, воспроизводить его и менять треки, и извлекать его без проблем.
• HD-радио: если доступно, убедитесь, что оно работает нормально. Однако вам нужно будет подключить антенну FM-радио, чтобы попробовать это.
• Аудио/потоковая передача по Bluetooth: вам нужно подключить смартфон и попробовать это, убедившись, что он нормально подключается к устройству Bluetooth. ( ПРИМЕЧАНИЕ: Если уже было добавлено слишком много устройств, возможно, вам придется удалить одно или несколько из памяти радиостанции, чтобы освободить новое соединение)
• Воспроизведение с USB-накопителя/карты памяти: при необходимости можно записать несколько файлов . MP3 на флэш-накопитель USB и/или карту SD или microSD, чтобы убедиться, что он может читать и воспроизводить их. Если мультимедийное устройство выходит из строя, скорее всего, проблема с форматированием карты памяти/флэш-накопителя или проблема с самим радио.

Кроме того,  всегда опробуйте большинство кнопок, чтобы убедиться, что они работают правильно и не изношены.

Как узнать, в хорошем ли состоянии органы управления автомобильной стереосистемы

Поворотные регуляторы громкости должны хорошо ощущаться, а громкость должна регулироваться вверх или вниз без проблем. Кнопки также должны иметь хорошее «чувство» и не должны заедать, не реагировать (признак изношенного кнопочного переключателя) или ничего не делать.

Если одна или несколько кнопок не работают или кажутся правильными, это тревожный сигнал о том, что автомобильное радио подверглось неправильному использованию и может не прослужить слишком долго. Лицевые панели можно заменить для головных устройств известных брендов, но вы можете рассчитывать на то, что легко потратите 50 долларов или больше на замену если можно найти!

Одним из основных признаков автомобильного головного устройства с большим количеством использования (и износа) является то, что печатные этикетки стерлись или уже имеют признаки износа.

Как подключить блок питания к автомагнитоле?

Как я упоминал в начале, вы можете использовать блок питания «ATX» для ПК, который у вас есть, для питания автомобильной стереосистемы для тестирования. Это не так сложно, так как вам нужно выполнить всего несколько шагов:

• Силовые подключения: Отрежьте провод +12 В (желтый) и провод заземления (черный) от основного разъема. Зачистите изоляцию, чтобы оставить от 3/8″ до 1/2″ оголенного провода. Используйте обжимной разъем, пайку или другой тип разъема, чтобы соединить выход +12 В источника питания (желтый) с проводом +12 В аккумулятора радиостанции (желтый). Сделайте то же самое для заземляющих проводов (черный).
• Блок питания на контроле:  Блоки питания ПК не включаются, даже если используется переключатель включения/выключения на корпусе. Материнская плата ПК использует управляющий сигнал на контакт провода «питание включено». Чтобы сделать то же самое, вам нужно найти, отрезать и соединить этот сигнальный провод управления с заземляющим проводом либо напрямую, либо с помощью выключателя, если хотите. ★ См. схему выше ★
• Провод аксессуара радио:  Подсоедините провод аксессуара/включения радио (красный) к проводу питания +12 В от источника питания либо напрямую, либо при желании можно использовать переключатель включения/выключения.

Конечно, вы можете использовать только один провод +12 В от источника питания и, если хотите, соединить его вместе с проводами ACC и аккумулятора радиостанции. Как только питание подключено к радио, соедините провод питания на схеме с другим проводом заземления, как показано на рисунке. Подача должна начаться, и автомобильное радио должно включиться.

Обратите внимание, что некоторые автомобильные стереосистемы выключаются по умолчанию при первом подключении к сети, поэтому вам может потребоваться проверить кнопку питания.

ПРИМЕЧАНИЕ: Отключение питания приведет к тому, что радиоприемник потеряет свою «память» (настройки, последнюю воспроизведенную станцию ​​и т. д.), поэтому вам может быть проще использовать кнопку включения/выключения питания радио, пока вы не закончите тестирование.

Что делать, если моя автомобильная стереосистема работает неправильно?

На протяжении многих лет я видел некоторые странные проблемы с подержанными автомобильными стереосистемами. Это, как правило, одна и та же группа проблем снова и снова — к сожалению, во многих случаях неэкономично или нецелесообразно справляться с головной болью.

Вот список проблем, с которыми вы можете столкнуться, и какие у вас есть варианты:

• Нет звука из проводки динамика: Если вы уверены, что у вас хороший тестовый динамик и больше ничего не происходит, к сожалению , , если у вас нет звука, выходы радио, вероятно, сгорели или вышли из строя. В некоторых редких моделях усилитель внутреннего динамика можно отключить, поэтому убедитесь, что эта опция не вызывает проблемы. В противном случае, скорее всего, радио плохое, и вам нужно его заменить.
• Не включается при правильном подключении питания: Если вы на 100 % уверены в правильности подключения, Я рекомендую дважды проверить напряжение на штырьках разъема жгута радиоприемника, когда он отключен. Некоторые устройства имеют встроенный предохранитель, который необходимо проверить и при необходимости заменить. Если после замены предохранитель снова перегорает, а магнитола по-прежнему не включается, значит, проблема внутри, и это неисправность.
• Элементы управления или громкость работают частично/плохие кнопки/и т.д.: Для радио с кнопками управления, такими как предустановки, увеличение и уменьшение громкости или другие, которые ничего не делают при нажатии, это, вероятно, потому, что они сломаны или просто полностью изношены. Подсказка к этому заключается в том, что при их использовании нет ощущения крошечного «щелчка». Плохие кнопки не «чувствуют» их — они как бы «застревают» и не двигаются. Вы можете попытаться найти замену лицевой панели, чтобы исправить это; в противном случае пришло время найти другое радио.
• CD не загружается/не может прочитать диск/CD застрял внутри: CD-плееры, которые не могут прочитать диск, часто имеют проблемы с лазерной линзой и нуждаются в ремонте или настройке. Если компакт-диск не может быть загружен, это часто связано с механической неисправностью и требует замены всего компакт-диска в сборе (нелегко найти). Застрявшие компакт-диски можно иногда безопасно извлечь, но вам придется разобрать всю радиостанцию, осторожно вынуть компакт-диск, собрать его и повторить попытку. Однако, скорее всего, вам лучше заменить радио.
• Лицевая панель «не закреплена» и/или ее необходимо удерживать на месте для работы: Некоторые радиостанции со съемным лицом могут иметь плохой контакт в месте соединения лицевой панели с основным корпусом. Вы можете попробовать какой-нибудь очиститель контактов для электрических контактов лицевой панели, но, скорее всего, это более серьезная проблема.

Исключения есть всегда, но это, как правило, одни из самых распространенных проблем, с которыми вы сталкиваетесь при тестировании автомобильных стереосистем. К счастью, в наши дни все больше и больше продаваемых устройств используют меньше механических деталей, поэтому у них меньше шансов столкнуться с той же проблемой (кроме износа кнопок).

Если после тестирования вы обнаружите, что ваша автомобильная стереосистема работает неправильно и имеет некоторые проблемы (, особенно , если нет звука из выходов динамиков), мой совет — двигаться дальше и получить замену в хорошем состоянии с современными функциями.

Менее чем за 100 долларов в наши дни вы можете получить отличный звук, функции и настройки , которых не было несколько лет назад. Не стоит ломать голову, пытаясь разобраться со сломанной автомобильной магнитолой в большинстве случаев (если только это не винтажные и редкие вещи).

Как провести стендовые испытания автомобильного радиоприемника — Improvecaraudio.com

Стендовое тестирование автомобильного радиоприемника — это важный шаг, который необходимо выполнить перед установкой автомобильного радиоприемника, особенно если оно бывшее в употреблении.

Если радио не включается, этот процесс поможет определить, есть ли проблема с автомобильным радио или с проводкой автомобиля, предохранителями, заземлением и т. д. Но как мы должны провести стендовую проверку автомобильного радио? Давайте узнаем ниже.

Как правило, для стендовой проверки автомобильного радиоприемника вам потребуется радиоприемник, аккумулятор на 12 В, провода и антенна. Сначала подключите радио к аккумулятору, и если радио включится, значит, ваше радио работает правильно. Если нет, то проблема с автомагнитолой.

Как партнер Amazon, ImproveCarAudio будет получать небольшую комиссию от соответствующих покупок, совершенных по ссылкам в этой статье.

Совет:  При проверке автомобильного радиоприемника вы можете обнаружить, что он не включается или не работает должным образом. Подключив его к аккумулятору, вы не узнаете, что могло вызвать его неисправность.

Для проверки проводки автомагнитолы вам может понадобиться мультиметр, позволяющий определить, где именно возникла проблема или какой провод (место соединения) нужно отремонтировать.

Я использую мультиметр AstroAI , который может измерять все электрические параметры и никогда меня не подводил. Это отличный инструмент, который вы должны иметь в своем гараже, а если у вас его нет, щелкните ссылку выше и проверьте последнюю цену на Amazon.

В этой статье я подробно расскажу, как проверить автомагнитолу на стенде. Это поможет вам выяснить, вызваны ли какие-либо проблемы в автомобильной аудиосистеме радио или другими компонентами автомобильной аудиосистемы.

Как проверить автомагнитолу, не устанавливая ее в машину?

Проверка автомагнитолы перед ее установкой имеет решающее значение, особенно если вы только что купили подержанную радиостанцию.

Эта простая проверка может сэкономить вам много времени, энергии и денег. Вы можете протестировать радио в течение нескольких минут.

Для проверки автомагнитолы перед ее установкой вам потребуются автомобильный аккумулятор, соединительные провода и автомагнитола.

Чтобы подключить радиостанцию ​​к аккумулятору, выполните следующие действия:

• Вы увидите три провода, выходящие из радиоприемника: желтый провод B+, красный провод ACC и черный провод заземления.

• Если вы не можете найти эти провода, то сделайте их сами, отрезав провода длиной 2 фута от рулона проволоки и подключив их к соответствующим клеммам радио.

• Соедините красный провод ACC и желтый провод B+ магнитолы с положительной клеммой автомобильного аккумулятора.

• Соедините черный провод магнитолы с минусом автомобильного аккумулятора.

Если радио включится, ваше радио в порядке. Если радио не загорается, то перепроверьте соединения, и если оно остается таким же, в радио есть какая-то неисправность.

Как проверить автомагнитолу дома?

Проверить автомагнитолу в домашних условиях довольно просто, и, сделав это, вы сможете убедиться, что ваша стереосистема работает нормально. Для проверки автомагнитолы в домашних условиях необходимо следующее оборудование:

• Неустановленная автомагнитола
• Мультиметр
• Адаптер постоянного тока номиналом 12 В и 1 А (можно использовать блок питания настольного компьютера или любой другой источник постоянного тока).
• Изолента.

Чтобы проверить автомагнитолу, необходимо аккуратно снять ее с приборной панели, не нарушая другие проводки.

• Сначала разрежьте разъем адаптера постоянного тока плоскогубцами, и вы увидите два провода, выходящие из адаптера.

Полярность проводов можно проверить с помощью мультиметра. Вставьте адаптер в настенную розетку и убедитесь, что оба кабеля не соприкасаются друг с другом, чтобы избежать короткого замыкания, прежде чем выполнять следующие шаги:

Теперь с помощью мультиметра измерьте напряжение постоянного тока между этими двумя проводами.

При использовании мультиметра важно отметить, к какому проводу прикасался каждый вывод.

Если показания мультиметра отрицательные, то провод, к которому подключен красный провод мультиметра, отрицательный. Однако, если на дисплее отображается положительное значение, провод, касающийся красного щупа мультиметра, является положительным.

Не забудьте отключить адаптер от розетки после этой проверки.

• Завяжите узел на отрицательном проводе адаптера постоянного тока.

• Соедините желтый и красный провод автомагнитолы с плюсовым проводом адаптера, а черный провод автомагнитолы с минусовым проводом (на котором вы завязали узел) адаптера. Заклейте соединения, чтобы они не касались друг друга, а также корпуса магнитолы. Теперь ваше автомобильное радио подключено к адаптеру постоянного тока.

• Снова вставьте адаптер в розетку и включите его. Если магнитола включается, значит, на нее подается питание. В противном случае с автомагнитолой что-то не так.

Основным этапом тестирования автомагнитолы в домашних условиях является определение положительного и отрицательного проводов адаптера постоянного тока. Эта установка также позволяет вам тестировать автомобильные динамики дома.

Все ли автомобильные стереосистемы имеют одинаковые разъемы?

Все автомобильные стереосистемы поставляются с разъемами, которые используются для подключения динамиков, питания и других компонентов.

Не все автомобильные радиоприемники используют одинаковые разъемы. Например, некоторые автомобили могут поставляться с разъемом DIN, аналогичным стандартному жгуту проводов, но контакты могут быть подключены по-другому.

Используемые в настоящее время адаптеры жгута проводов ISO 10487 были разработаны в 1995 году и установили стандартные методы производства и подключения головного устройства к электрической системе автомобиля.

На приведенной ниже схеме показано расположение разъемов в соответствии со стандартом ISO 10487:

Разъем A черного цвета и всегда присутствует в автомобильной стереосистеме. Он включает в себя входной источник питания, заземление, выход антенны, управляемой двигателем, и другие контакты.

Разъем B коричневого цвета, к нему подключаются все динамики — передний, задний, левый и правый.

Если вы сомневаетесь, что конфигурация разъема вашей автомобильной стереосистемы отличается от стандартной, купите жгут радиоприемника для конкретного автомобиля и подберите цвета к имеющемуся жгуту радиоприемника.

Как проверить провода автомобильного радиоприемника?

Основное назначение проводов автомобильного радиоприемника — соединение радиоприемника с другими электронными компонентами и подача достаточного напряжения на автомобильную стереосистему.

Поэтому, чтобы убедиться, что провода работают правильно, вам может потребоваться проверить как сопротивление, так и напряжение жгута радиоприемника.

Проверка напряжения

Чтобы проверить напряжение, сначала отсоедините разъем на задней панели автомобильной стереосистемы. Далее включите автомобиль на «ACC» и с помощью мультиметра проверьте напряжение.

Поверните ручку мультиметра на постоянное напряжение, затем прикоснитесь черным щупом к оголенному металлу, а красным — к проверяемому проводу. Вы заметите, что мультиметр показывает показания между 11-13 вольтами.

Проверка целостности цепи

Проверить целостность радиопроводов просто. Сначала поверните мультиметр на непрерывность (диод или символ волны), а затем коснитесь выводов на концах того же провода.

Если мультиметр издает звуковой сигнал, то провод исправен, если не издает звуковой сигнал, провод поврежден, и его необходимо заменить.

Как найти короткое замыкание в автомагнитоле?

Все электрические компоненты автомобиля получают питание от аккумуляторной батареи. Между автомобильным радио и аккумулятором есть предохранитель и реле для защиты вашего радио от скачков напряжения.

Для краткой проверки радио выполните следующие действия:

• Сначала выключите автомобиль, затем откройте блок предохранителей и найдите предохранитель радио.
