Ноль и фаза, что это такое?

Итак, для начала простыми словами расскажем, что собой представляют фазный и нулевой провод, а также заземление. Фаза — это проводник, по которому ток приходит к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в обратном направлении к нулевому контуру.

Такой вопрос иногда возникает у начинающих электриков или владельцев квартир, которые хорошо владеют набором ремонтных инструментов, но раньше особо не вникали в устройство электропроводки. И вот наступил момент, когда перестала работать розетка или светиться лампочка в люстре, а звать электрика не хочется и есть огромное желание сделать все самому.

В этом случае первоочередная задача домашнего мастера заключается не в устранении возникшей неисправности, как кажется на первый взгляд, а в соблюдении правил электробезопасности, исключения возможности попасть под действие электрического тока. Почему-то об этом многие забывают, пренебрегая своим здоровьем.

Все токоведущие части проводки должны быть надежно заизолированы, а контакты розеток спрятаны вглубь корпуса так, чтобы к ним не было возможности случайного прикосновения открытыми участками тела.

Даже механическая конструкция вилки, вставляемой в розетку, продумана таким образом, что держаться рукой за оба контакта и попасть под действие электрического тока довольно проблематично.

В обыденной жизни мы этого не замечаем и в сознании уже сложилась привычка не обращать внимания на электричество, которая может пагубно сказаться при проведении ремонтных работ с электроприборами. Поэтому изучите основные правила безопасности и будьте внимательны при обращении с электричеством.

Как устроена бытовая электропроводка

Электроэнергия в жилой дом приходит от трансформаторной подстанции, которая преобразует высоковольтное напряжение промышленной электросети в 380 вольт. Вторичные обмотки трансформатора соединены по схеме «звезда», когда выполнено подключение трех выводов к одной общей точке «0», а три оставшихся выведены на клеммы «А», «В», «С» (для увеличения нажмите на рисунок).

Соединенные вместе концы «0» подключены к контуру заземления подстанции. Здесь же выполнено расщепление нуля на;

• рабочий ноль, показанный на картинке синим цветом;
• защитный РЕ-проводник (желто-зеленая линия).

По этой схеме создаются все вновь строящиеся дома. Она называется системой TN-S. У нее на вход внутри распределительный щита дома подводятся три фазных провода и оба перечисленных нуля.

В зданиях старой постройки еще часто встречаются случаи отсутствия РЕ-проводника и четырех-, а не пятипроводная схема, которую обозначают индексом TN-C.

Фазы и ноли с выходной обмотки ТП воздушными проводами или подземными кабелями подводятся к вводному щиту многоэтажного дома, образуя трехфазную систему напряжения 380/220 вольт. Она разводится по подъездным щиткам. Внутрь жилой квартиры поступает напряжение одной фазы 220 вольт (на картинке выделены провода «А» и «О») и защитный проводник РЕ.

Последний элемент может отсутствовать, если не проведена реконструкция старой электропроводки здания.

Таким образом, «нулем» в квартире называют проводник, соединенный с контуром земли в трансформаторной подстанции и используемый для создания нагрузки от «фазы», подключенной к противоположному потенциальному концу обмотки на ТП.  Защитный ноль, называемый еще РЕ-проводником, исключен из схемы электропитания и предназначен для ликвидации последствий возможных неисправностей и аварийных ситуаций с целью отвода возникающих токов повреждений.

Нагрузки в такой схеме распределяются равномерно за счет того, что на каждом этаже и стояках выполнена разводка и подключение определенных квартирных щитков к конкретным линиям 220 вольт внутри подъездного распределительного щита.

Система подводимых напряжений к дому и подъезду представляет собой равномерную «звезду», повторяющую все векторные характеристики ТП.

Когда в квартире выключены все электроприборы, а в розетках нет потребителей и напряжение к щитку подведено, то ток в этой цепи протекать не будет.

Сумма токов трехфазной сети складывается по законам векторной графики в нулевом проводе, возвращаясь к обмоткам трансформаторной подстанции величиной I0, или как еще ее называют 3I0.

Это рабочая, оптимальная и отработанная длительными годами система электроснабжения. Но, в ней тоже, как и в любом техническом устройстве, могут возникать поломки и неисправности. Чаще всего они связаны с низким качеством контактных соединений или же полным обрывом проводников в различных местах схемы.

Чем сопровождается обрыв провода в нуле или фазе

Оторвать или просто забыть подключить проводник к какому-нибудь устройству внутри квартиры не сложно. Такие случаи происходят так же часто, как и отгорания металлических тоководов при плохом электрическом контакте и повышенных нагрузках.

Если внутри квартирной проводки пропало соединение любого электроприемника с квартирным щитком, то этот прибор не будет работать. И абсолютно не важно, что разорвано: цепь нуля или фазы.

Такая же картина проявляется в случае, когда происходит обрыв проводника любой фазы, питающей внутридомовой или подъездный электрощит. Все квартиры, подключенные к этой линии с возникшей неисправностью, перестанут получать электроэнергию.

При этом в двух других цепочках все электроприборы будут функционировать нормально, а ток рабочего нулевого проводника I0 суммируется из двух оставшихся составляющих и будет соответствовать их величине.

Как видим, все перечисленные обрывы проводов связаны с отключением электропитания с квартиры. Они не вызывают повреждения бытовых приборов. Самая же опасная ситуация возникает при исчезновении соединения между контуром заземления трансформаторной подстанции и средней точкой подключения нагрузок внутридомового или подъездного электрощита.

Такая ситуация может возникнуть по разным причинам, но чаще всего она проявляется при работе бригад электриков, владеющих смежной специальностью дегустаторов…

В этом случае пропадает путь прохождения токов по рабочему нулю к контуру заземления (А0, В0, С0). Они начинают двигаться по внешним контурам АВ, ВС, СА к которым подключено суммарное напряжение 380 вольт.

На правой части картинки показано, что ток IАВ возник при подключении линейного напряжения к последовательно соединенным нагрузкам Ra и Rв двух квартир. В этой ситуации один хозяин может экономно отключить все электроприборы, а другой — использовать их по максимуму.

В результате действия закона Ома U=I∙R на одном квартирном щитке может оказаться очень маленькая величина напряжения, а на втором — близкая к линейному значению 380 вольт. Оно вызовет повреждение изоляции, работу электрооборудования при нерасчетных токах, повышенный нагрев и поломки.

Для предотвращения подобных случаев служат защиты от повышения напряжения, которые монтируются внутри квартирного щитка или дорогостоящих электроприборов: холодильников, морозильников и подобных устройств известных мировых производителей.

Как определить ноль и фазу в домашней проводке

При возникновении неисправностей в электрической сети чаще всего домашние мастера используют дешевую отвертку-индикатор напряжения китайского производства, показанную на верхней части картинки.

Она работает по принципу прохождения емкостного тока через тело оператора. Для этого внутри диэлектрического корпуса размещены:

• оголенный наконечник в виде отвертки для присоединения к потенциалу фазы;
• токоограничивающий резистор, снижающий амплитуду проходящего тока до безопасной величины;
• неоновая лампочка, свечение которой при протекании тока свидетельствует о наличии потенциала фазы на проверяемом участке;
• контактная площадка для создания цепи тока сквозь тело человека на потенциал земли.

Квалифицированные электрики используют для проверки наличия фазы более дорогостоящие многофункциональные индикаторы в форме отверток со светодиодом, свечением которого управляет транзисторная схема, питаемая от двух встроенных батареек, создающих напряжение 3 вольта.

Такие индикаторы кроме определения потенциала фазы способны выполнять другие дополнительные задачи. У них нет контактной площадки, к которой необходимо прикасаться при замерах.

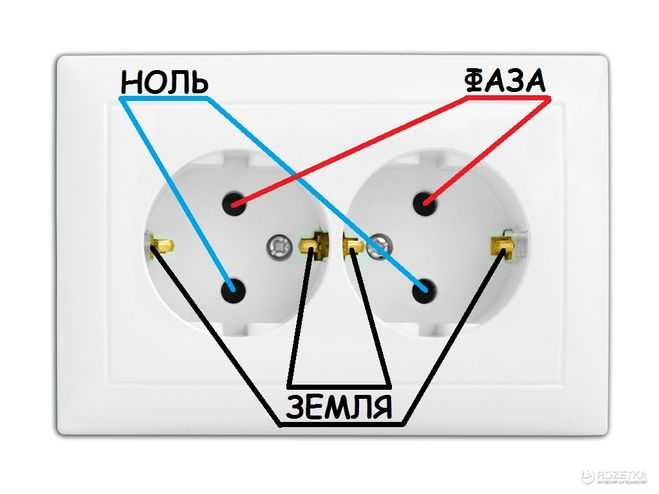

Способ проверки наличия и отсутствия напряжения в гнездах обыкновенной розетки простым индикатором показан на фотографиях ниже.

На левом снимке хорошо видно, что свечение индикаторной лампочки при дневном свете плохо заметно, поэтому требует повышенного внимания при работе.

Контакт, на котором индикатор засвечивается, является фазой. На рабочем и защитном нуле неоновая лампочка не должна светиться. Любое обратное действие индикатора свидетельствует о неисправностях в схеме подключения.

При эксплуатации такой отвертки необходимо обращать внимание на целостность изоляции и не прикасаться к оголенному выводу индикатора, находящемуся под напряжением.

На следующих фотографиях показан способ определения напряжения в той же розетке с помощью старого тестера, работающего в режиме вольтметра.

Стрелка прибора показывает:

• 220 вольт между фазой и рабочим нулем;
• отсутствие разницы потенциалов между рабочим и защитным нулем;
• отсутствие напряжения между фазой и защитным нулем.

Последний случай является исключением. Стрелка в нормальной схеме должна тоже показывать напряжение 220 вольт. Но оно в нашей розетке отсутствует по той причине, что здание старой постройки еще не прошло этап реконструкции электропроводки, а хозяин квартиры, выполнивший последний ремонт, сделал разводку РЕ-проводника в своих помещениях, но не подключил его к заземляющим контактам розеток и шинке РЕ-проводника квартирного щитка.

Эта операция будет проводиться после перевода здания с системы TN-C на TN-C-S. Когда он завершится, стрелка вольтметра будет находиться в положении, отмеченном красной линией, показывать 220 вольт.

Особенности поиска неисправностей

Простое определение наличия или отсутствия напряжения не всегда позволяет точно определить состояние схемы. Наличие различных положений выключателей может ввести мастера в заблуждение. Например, на картинке ниже показан типичный случай, когда при отключенном выключателе на фазном проводе светильника в точке «К» не будет напряжения даже при исправной схеме.

Поэтому при проведении замеров и поисках неисправностей следует внимательно анализировать все возможные случаи.

Ранее ЭлектроВести писали, что в Энергодаре Запорожской области на тепловой электростанции была авария, в результате которой город и еще несколько населенных пунктов находились без света.

По материалам: electrik.info.

Можно ли подключить ноль на землю

Прочее › Счетчик

Соединять заземляющий контакт с нулевым непосредственно в розетках категорически нельзя. В этом случае, если у вас пропадает нулевой контакт в этой розетке, ток пойдет через заземляющий контакт и на корпусах бытовой техники может появиться опасный потенциал.

• Соединять заземляющий контакт с нулевым в розетках категорически нельзя, это может привести к опасному потенциалу на корпусах бытовой техники.
• В современном электроснабжении жилых помещений или частных домов ноль соединяется с землей в соответствии с требованиями ПЭУ-7.
• Если нулевой провод соединен с землей в розетке, при наличии УЗО он будет выбивать, а в противном случае может образоваться опасный потенциал для других потребителей.
• Перепутать ноль и землю может привести к поражению током, возникновению фазного напряжения 220 В или короткому замыканию при подключении электроплиты.
• Если ноль отключен, потребители получат «гуляющее» напряжение вместо стабильного.
• Земля защищает от опасных ситуаций, а ноль необходим для работы схемы.
• Нулевой проводник имеет синий цвет, а заземляющий защитный желто-зеленый.
• Отсутствие заземления может быть смертельно опасным при касании к корпусу электрических приборов. Ток в несколько десятков миллиампер опасен для здоровья человека.

1. Можно ли соединить ноль с землёй
2. Что будет если нулевой провод соединен с землёй
3. Что будет если перепутать ноль и землю
4. Что будет если перепутать ноль и землю при подключении электроплиты
5. Что будет если не подключить ноль
6. В чем разница между нулем и землей
7. Какая разница между заземлением и нулевым проводом
8. Можно ли без заземления
9. Почему нулевой провод бьет током
10. Как понять где ноль а где земля
11. Почему нельзя соединять фазу и ноль
12. Почему может Отгореть ноль
13. Как отличить землю от нуля мультиметром
14. Почему Отгорел ноль в розетке
15. Что будет если перепутать ноль и землю при подключении люстры
16. Что можно использовать вместо заземления
17. Что лучше заземление или зануление
18. Где нельзя делать заземление
19. Как понять что нет заземления
20. Можно ли прикасаться к заземлению
21. Куда уходит ток в земле
22. Как работает земля фаза ноль
23. Что сначала подключать фазу или ноль
24. Как найти ноль без индикатора
25. Какое значение имеет нулевой провод
26. Откуда берется 0 в трансформаторе
27. Какое сопротивление должно быть между нулем и землей
28. Зачем разделять ноль и землю
29. Что будет если отрезать ноль
30. Что делать если нет заземления
31. Нужно ли ставить УЗО если нет заземления
32. Какой провод идет Земля
33. Как определить фазу ноль и заземление самому подручными средствами
34. Где на вилке фаза и ноль
35. Что будет если замкнуть две разные фазы
36. Что будет если перепутать фазу и ноль на люстре
37. Что будет если в квартире Отгорит ноль
38. Можно ли совмещать молниезащиту и заземление

Можно ли соединить ноль с землёй

Такое соединение применяют при современном электроснабжении жилых помещений или частных домов. Что соответствует требованиям ПЭУ- 7 (пункт 7.1.13) для сетей постоянного и переменного тока напряжением 220/380 вольт. После разделения объединять их категорически запрещается.

Что будет если нулевой провод соединен с землёй

Если в розетке вместо зануления сделано заземление, при наличии УЗО в электрической цепи его будет выбивать. Если защитное устройство отсутствует, образуется потенциал, опасный для иных потребителей, если их земляной проводник соединен с вашим.

Что будет если перепутать ноль и землю

Может после первого же ремонта электропроводки в подъезде или в трансформаторной будке (а без заземления — сразу же) появиться фазное напряжение 220 В (его можно обнаружить отверткой-индикатором, продается в хозмагах), что приводит к поражению током.

Что будет если перепутать ноль и землю при подключении электроплиты

При однофазном подключении, если перепутать фазу и ноль, ничего страшного не случится. Но если один из этих проводов подключить на заземление может произойти короткое замыкание.

Что будет если не подключить ноль

В случае, когда ноль отключен, потребители будут подключены по схеме «звезда без нулевой магистрали». Это значит, что каждый потребитель получит не фазное стабильное напряжение в 220 В, а «гуляющее» от 0 до 380 В линейное.

В чем разница между нулем и землей

«Земля» несёт защитную функцию, например, если на корпус бытового прибора упадёт отломившийся фазный провод. А «ноль» применяется для полноценной работы схемы. Использовать «ноль» как защитный проводник можно, но следует знать несколько особенностей такой системы.

Какая разница между заземлением и нулевым проводом

Чтобы выяснить, где заземление и зануление, необходимо в первую очередь обратить внимание на цветовою маркировку. Если проводку делал грамотный электрик, то как правило нулевой рабочий проводник имеет синий цвет, а заземляющий защитный желто-зеленый.

Можно ли без заземления

Если в жилом помещении нет заземления, то при касании к корпусу сломанного электрического прибора (утюга, пылесоса или стиральной машины) весь ток пройдет через тело человека, и это может быть смертельно опасным. Для здоровья человека опасен ток в несколько десятков миллиампер.

Почему нулевой провод бьет током

Происходит это по нескольким основным причинам: обрыв или плохой электрический контакт нулевого проводника на питающих подстанциях, которые выступают как источники электрического тока, либо в общедомовых распределительных устройствах; перекос фаз в сети; повреждение изоляции.

Как понять где ноль а где земля

Единственный возможный способ различить проводники без использования приборов — при помощи маркировки проводников по цветам. Желто-зеленая окраска изоляции соответствует кабелю заземления, синяя или голубая — нулевому, а рабочий кабель может быть любого цвета.

Почему нельзя соединять фазу и ноль

Что будет если замкнуть ноль и фазу Если соединить фазный и нулевой провод, получится короткое замыкание (КЗ). В случае присоединения проводника через нагрузку, например, осветительный прибор, образуется «длинное замыкание». При таком способе подключения ток проходит через лампу, являющуюся одновременно сопротивлением.

Почему может Отгореть ноль

Учитывая, что внимание чаще уделяется электрическим контактам фазных проводов, про нулевую шину часто забывают. В результате со временем увеличивается сопротивление контакта, он нагревается и рано или поздно отгорает.

Как отличить землю от нуля мультиметром

Соедините через мультиметр «фазу» с одним, а затем — другим проводником. На паре фаза-ноль значение напряжения будет ненамного выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».

Почему Отгорел ноль в розетке

Отгорание обычно происходит в слабых местах, например, в плохо обжатом контакте или в неправильно подобранном сечении нулевого кабеля. Но что же все-таки произойдет, если отгорит нуль? В нормальных условиях напряжение в однофазной сети составляет 220 В — и называется фазным напряжением (измеряется между нулем и фазой).

Что будет если перепутать ноль и землю при подключении люстры

Ответить на вопрос «что будет, если перепутать фазу и ноль при подключении люстры» можно однозначно: не произойдет никаких критических изменений. При этом выключателем будет разрываться не фаза, а ноль, но это никак не может повлиять на работоспособность и качество освещения.

Что можно использовать вместо заземления

Единственным вариантом защиты человека от поражения электрическим током при попадании фазы на не заземлённый (и не занулённый) корпус эл. прибора возможен с электромеханическим УЗО.

Что лучше заземление или зануление

Основная разница заземления и зануления — то, что в заземлении уровень безопасности обеспечивается снижением напряжения тока, которое происходит очень быстро, а в занулении — от отключения поврежденного участка электрической сети. Поэтому заземление безопаснее и надежнее зануления.

Где нельзя делать заземление

Ни в коем случае нельзя делать заземление путем присоединения кабеля к системе водопровода или отопления. Это может быть опасно не только для жильцов квартиры, но и для соседей.

Как понять что нет заземления

С помощью тестера

Один щуп вставьте в фазу розетки, другой в ноль. При исправной сети прибор покажет значение, примерно равное 220. Теперь одним щупом прикоснитесь к лепестку заземления, вторым к фазе. Если тестер покажет 220 или немного меньше, система заземления работает.

Можно ли прикасаться к заземлению

Запрещается при установке, снятии переносного заземления или выполнения работы касаться проводящих частей заземления. 20.4.

Куда уходит ток в земле

Так как заряд всегда движется по пути наименьшего сопротивления, ток в электрической цепи, соединенной с землей, уходит в незаряженную землю. В результате напряжение в заземленном проводнике становится равным напряжению в нашей планете — то есть ничтожным и безопасным для человека.

Как работает земля фаза ноль

Кратко формулируя: Фаза — проводник, по которому подается ток. Ноль — отводящий проводник, который выравнивает напряжение. Земля — заземление, проводник, который не находится под напряжением и служит для аварийных ситуаций.

Что сначала подключать фазу или ноль

Первым всегда подключается нулевой проводник, а затем подключается фазный провод. Отключается наоборот, сначала фазный, затем нулевой. Это делается с целью обеспечения безопасности. В случае случайного попадания напряжения на токоведущую часть, ток потечет через нулевой проводник, а не через человека.

Как найти ноль без индикатора

Когда вы касаетесь пальцами контакта, а жалом — напряженного провода, то увидите свечение лампочки (при условии, что в сети есть напряжение). Если его нет, то, соответственно, ничего не произойдет.

Какое значение имеет нулевой провод

Роль нулевого провода

Назначение нулевого провода в трехфазных цепях следующее: нулевой провод используется для выравнивания фазных напряжений. Фазное напряжение — это напряжение между нулём и фазным проводом.

Откуда берется 0 в трансформаторе

Обмотки соединяются в звезду внутри трансформатора, общая точка которой (нейтраль) заземляется на трансформаторной подстанции. Отдельным проводником она идет к потребителю. Идут к нему и проводники трех выводов других концов обмоток. Эти три проводника называются «фазами» (L1, L2, L3), а общий проводник — нулем (PEN).

Какое сопротивление должно быть между нулем и землей

Разорвите ноль и меряйте в розетке сопротивление между нулём и заземлением — должна быть бесконечность; между заземлением и естественным заземлителем (или провод до щитка) — должно быть разумным.

Зачем разделять ноль и землю

Для предотвращения воровства электроэнергии, представитель энергонадзора может потребовать, чтобы провод PEN был подключен непосредственно к счетчику и уже после него разделяться на линии проводника PE и рабочего N.

Что будет если отрезать ноль

Если произойдет обрыв общего нуля на стояке подъезда, это может стать причиной выхода бытовой техники из строя. Приводит это к неравенству — в трехфазной схеме питания произойдет перекос фаз и вместо симметричной нагрузки образуется несимметричная, проходящая в четырехпроводной цепи.

Что делать если нет заземления

Способ №1 — Подключение УЗО

Если заземления нет в квартире (не предусмотрено застройщиком), а Вы все равно хотите защитить себя от поражения электрическим током, то лучше всего на время подключить устройство защитного отключения (на фото ниже).

Нужно ли ставить УЗО если нет заземления

Устройство защитного отключения сработает только после прикосновения человека к корпусу электроприбора. Это означает, что если в здании нет технической возможности проложить заземление, УЗО все равно нужно устанавливать, т. к. прибор и в этом случае обеспечивает защиту от поражения электричеством.

Какой провод идет Земля

Защитный проводник (заземляющий, или «земля») — провод, не находящийся под нагрузкой, соединённый с системой заземления и служащий для защиты человека от поражения электрическим током; на схеме обозначается «PE».

Как определить фазу ноль и заземление самому подручными средствами

Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Где на вилке фаза и ноль

В том отверстии, где неоновая лампочка в ручке отвертки загорится красным светом, находится фаза L. В том отверстии, где лампочка не светилась — нулевой провод N.

Что будет если замкнуть две разные фазы

Если замкнуть одну и ту же фазу друг с другом, напряжение не появится, но должна сработать защита. Если не замыкать проводники, между ними будет 380 В. В том случае, если фазы разные, по соприкосновении 2-х разных фаз возникнет КЗ. Как следствие, в лучшем случае сгорит предохранитель, а в худшем — подстанция или дом.

Что будет если перепутать фазу и ноль на люстре

Из-за перепутанных проводов лампочки будут работать с мерцанием и вскоре выйдут из строя. В свою очередь, если люстра дополнительно комплектуется вентилятором, то обмотки его электродвигателя при неправильном подключении просто сгорят.

Что будет если в квартире Отгорит ноль

В такой ситуации происходит дисбаланс (перекос по фазе) нагрузок в трехфазной схеме. В случае если ноль отгорел и на трех фазах нагрузка равномерная, например по 5 кВт на каждой фазе — то у каждого потребителя будет напряжение 220В до тех пор, пока один из потребителей не сделает перекос по мощности на своей фазе.

Можно ли совмещать молниезащиту и заземление

Пункт 2.26 РД прямо указывает на необходимость объединения заземлений: «Во всех возможных случаях заземлитель защиты от прямых ударов молнии должен быть объединен с заземлителем электроустановки, указанным в гл. 1.7 ПУЭ.»

бесконечная импульсная характеристика — Что такое фильтрация нулевой фазы и фильтрация вперед-назад?

спросил 4 года, 4 месяца назад

Изменено 2 года, 8 месяцев назад

Просмотрено 16 тысяч раз

$\begingroup$

Я хорошо знаком с БИХ- и КИХ-фильтрацией и применил их в нескольких своих проектах. Однако недавно я обнаружил нечто, называемое нулевой фазовой фильтрацией. Я пытался понять это, но у меня плохо получалось. Все, что я знаю, это то, что фильтрация с нулевой фазой — это фильтрация, которая не производит фазовой задержки и искажения

1. Правильно?

Я понял, что FIR имеет постоянную задержку для группового сигнала, в то время как IIR имеет нелинейную задержку, основанную на частоте, поэтому она будет искажать фазу сигнала. Поэтому есть IIR с нулевой фазой для преодоления минусов

2. Как работает ли IIR нулевой фазы? (Нужен обзор и, возможно, несколько примеров)

И я читал о прямой обратной фильтрации, которая также устраняет задержку и искажение фильтрации

3. Как это работает?
4. Является ли это одним из методов фильтрации с нулевой фазой?
5. Сказано, что это можно сделать в автономной фильтрации. Что такое автономная фильтрация?

Спасибо

• бесконечная импульсная реакция
• фильтрация

$\endgroup$

1

$\begingroup$

Нуль-фазовая фильтрация является некаузальной процедурой, поэтому ее нельзя выполнять в режиме реального времени, только в автономном режиме (или в псевдореальном времени, т. е. с достаточной задержкой). Нуль-фазовый фильтр должен иметь чисто вещественную частотную характеристику, а, следовательно, импульсную характеристику, четную по временному показателю $n=0$, т. е. не причинную.

Фильтрация нулевой фазы с помощью БИХ-фильтров достигается с помощью фильтрации вперед-назад, реализованной в функции filtfilt в Matlab. Результирующая общая частотная характеристика представляет собой квадрат амплитуды частотной характеристики исходного БИХ-фильтра. Поскольку квадрат величины является действительным, результирующий фильтр является фильтром с нулевой фазой. Конечно, есть задержка, потому что вам нужно подать обращенный во времени вывод первого прохода фильтра обратно на вход фильтра, после чего вам нужно обратить во времени вывод. Более подробную информацию о фильтрации вперед-назад можно найти в этом ответе.

$\endgroup$

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Узнайте, что и почему Phase Zero в дизайне

Phase Zero — это стратегия проектирования , которая помогает компаниям, производящим медицинское оборудование, эффективно использовать ресурсы с помощью новых продуктов. Вот как.

Когда речь идет о медицинских устройствах, большинство компаний начинают с формального процесса разработки продукта. Эти структуры обычно состоят из последовательности этапов, предназначенных для перехода от требований к квалифицированным образцам с производственной линии; обычно с четырьмя или пятью этапами ворот по пути. Участие в таком процессе организует и уделяет внимание всем аспектам продукта, многократно тестируя и улучшая дизайн для обеспечения функциональности, безопасности и соответствия рыночным нормам.

Хотя эти процессы и связанные с ними действия имеют решающее значение для создания медицинского устройства, успех на рынке должен основываться на работе, проделанной до начала процесса разработки продукта. Работа, которая уточняет исходные данные по нескольким ключевым параметрам, часто необходима организации для снижения рисков, связанных с запуском продукта. Им следует предусмотреть целенаправленные усилия, направленные на развитие уверенности в следующих столпах:

В первые дни возможности организации, производящие медицинские устройства, должны учитывать уровень своей уверенности в каждом из этих аспектов. Если есть серьезные сомнения по поводу любого из этих ключевых аспектов видения, функционирования или жизнеспособности бизнеса, это должно инициировать усилия по «нулевой фазе».

Нулевой этап — это шаг, который позволяет команде разработчиков сосредоточиться на проблемной теме, снижая риск провала и повышая уверенность в проекте.

Короче говоря, если что-то не дает вам спать по ночам, возможно, пришло время начать нулевую фазу.

Наполните свои резервуары

Нулевой этап — это одновременно исследование определенного элемента риска и целенаправленная работа по снижению риска. Хотя может показаться, что добавление шага замедлит разработку, при правильном использовании он делает формальный процесс разработки продукта гораздо более эффективным. Команда разработчиков будет уверена, что их вклад приведет к созданию жизнеспособного продукта. Такая предварительная работа помогает избежать ловушек разработки, таких как разрешение посторонних сценариев использования, которые могут привести к конфликту требований, или допущение неприятных последствий предполагаемых решений на поздних этапах программы. А поскольку нулевая фаза ориентирована на осуществимость на ранней стадии, бремя контроля проектирования часто может быть уменьшено или полностью устранено, в отличие от формальных этапов разработки продукта.

Если мы подумаем о нашей уверенности в видении и ценности, функции и бизнес-стратегии, как о резервуарах, Фаза Ноль работает, чтобы заполнить самый низкий резервуар. Имейте в виду, что каждый аспект следует исследовать индивидуально — это нормально, если вы будете участвовать в нескольких этапах нулевой фазы. Это сужение фокуса помогает каждой работе на нулевом этапе иметь четкие цели, которые позволяют небольшой команде применять структуру и самостоятельно управлять своими действиями на нулевом этапе. Хотя деятельность Phase Zero может длиться несколько месяцев или даже несколько лет, этот процесс может дать ценную информацию и гарантировать запуск продукта со значительно сниженными рисками.

В случае успеха нулевой этап повышает доверие организации к ценности продукта, его функциональности и тому, как он соответствует общим целям бизнеса.

Видение и ценность

Обеспечение видения и ценности включает в себя глубокое понимание пользователей для создания проверенного видения и истории продукта. Действия на этом этапе будут включать исследования пользователей и исследования рынка. На этом этапе часто рассматриваются потребности и предпочтения пользователей, чтобы сделать продукт лучше. Это также может включать в себя поиск конкурентов на рынке. Деятельность в области видения и ценности довольно хорошо изучена и уже давно служит основой для успешного запуска продукта. Дизайнерские дома часто преуспевают в деятельности, которая помогает отточить видение и ценность.

Техническая функциональность

Оценка технической функциональности включает создание и демонстрацию новых технических возможностей и функций. Он должен включать конкретные шаги для оценки технологии и осуществимости посредством тестирования прототипов и других действий. На этом этапе проверьте стоимость и производительность, надежность и надежность. Раннее прототипирование имеет решающее значение для создания технической функциональности. Опять же, дизайнерские дома часто могут заполнить любые организационные пробелы для выполнения этих шагов.

Бизнес-стратегия

Бизнес-стратегия может охватывать ряд идей, которые могут быть использованы для поддержки подхода к коммерциализации продукта и бизнес-планирования. Они могут включать модель роста бизнеса, соответствие рынку, ландшафт ИС, регулирование и возмещение, а также процесс принятия решений. Поскольку бизнес-стратегия включает в себя различные категории и иногда значительную работу в каждой категории, бизнес-стратегия заслуживает глубокого изучения. Также может потребоваться помощь различных специалистов. В частности, стартапам может потребоваться затратить значительное количество энергии и ресурсов на обеспечение обоснованности их бизнес-стратегий.

Три столпа успеха возможностей

У организаций по развитию, особенно у стартапов, может возникнуть соблазн сосредоточиться на своей зоне комфорта, например, на сильных сторонах своих технологий. Фаза Zero предназначена для того, чтобы производители медицинского оборудования учитывали три столпа успеха возможностей: видение и ценность, функциональность и бизнес-стратегию. Слабость в любой из этих областей может помешать успеху на рынке.

Трата времени и ресурсов на неудобные части процессов нулевой фазы может в конечном итоге сэкономить время и деньги, сделав структуру разработки продукта более эффективной.
