Правила измерения силы тока с помощью мультиметра

Не дорогой, но очень полезный в домашних условиях и не только, универсальный прибор мультиметр, поможет в различных ситуациях. Не зависимо от цены, им решаются различные задачи, связанные с электричеством. Измерить силу тока мультиметром можно, главное знать, как это делать.

Для начинающих, необходимо понимать, что и куда подсоединять, зачем нужны переключатели значений, как выполнить замеры в бытовых условиях.

Кратко об устройстве прибора

Каждый тестер имеет два выхода. Для подсоединения проводов со щупами. Гнезд для подключения может быть больше, но нам нужен красный для подключения щупа на фазу и черный для нулевого провода. Здесь могут быть гнезда для выполнения замеров всех значений. А именно:

  • напряжения;
  • сопротивления;
  • силы тока.

Для обозначения гнезд применяются обозначение с помощью единицы измерения. Ошибиться невозможно, если вы не прогуливали уроки физики.

Второй основной элемент устройства измерительного устройства – шкала установок и переключатель. Как правило, для замеров значения силы тока отведен определенный сектор. Здесь указанны Амперы с различными цифровыми значениями.

Мультиметры выпускаются в цифровом и аналоговом исполнении. Цифровые приборы имеют большее количество выставляемых значений ампеража, а также они оснащены звуковыми сигналами и другими опциями. Но это касается выбора типа прибора. Каждый из них позволит выполнить замеры, для нас это главное.

Перейдем к рассмотрению главной темы.

Пошаговая инструкция измерения силы тока мультиметром

Всю работу следует выполнять по следующему алгоритму:

  • Проводим определение величины, доступной для измерения на данном приборе. Если тестер имеет предел значения в 10 А, а вы проводите замер, пропуская через него 100 А – такая «работа» приведет к выходу из строя предохранителей.
    Значение максимума указано на шкале мультиметра и в инструкции к нему.
  • Выбираем необходимый режим для замера. Для этого следует переключить прибор в необходимый сектор на шкале. Для этого устанавливаем переключатель в сектор «А», либо «АС» этот режим измерения значений переменного тока. Проводя измерение постоянного, флажок следует устанавливать напротив сектора «ДС».

Это следует выполнять обязательно. Для определения типа цепи, необходимо знать источник питания. Для замера на бытовом приборе ставим «А», а замеряя на цепи промышленного оборудования, выставляем сектор «ДС».

  • Устанавливаем на тестере пределы значения силы при замере. Гарантированно невозможно повредить мультиметр, выставив максимально возможный уровень. Лучше снизить его при неправильной работе до нормального значения во время замера.
  • Вставляем провода со щупами в соответствующие гнезда на корпусе прибора.

    Важно. Кабели со щупами следует подключать к разъемам для замера величины силы тока и точно по цветам. Провод со щупом для подключения к фазе (красный) вставляем в нужное гнездо, черный для земли вставляем в определенное место.

    Для подстраховки, если есть сомнения, лучше загляните в инструкцию и проверьте правильность подключения.

  • Проводим измерение силы тока. Выполняя эту работу необходимо помнить о правилах безопасности при работе с электричеством. Поражение электричеством может произойти даже при работе с небольшими по мощности устройствами. Особенно важно это при выполнении работ в условиях с повышенной влажностью. Здесь лучше работать в резиновых перчатках и сапогах.

Для лучшего понимания выполнения замера разберем типовую операцию, проводя измерение силы тока на любом бытовом приборе. Это необходимо делать под нагрузкой.

Для этого потребуется комплект дополнительных проводов с «крокодилами». Нам необходимо разомкнуть сеть. Поэтому при замере переменного тока подключаем любой дополнительный провод от розетки на один из контактов вилки прибора.

На второй контакт розетки крепим щуп тестера. Второй щуп тестера, с помощью крокодила на дополнительном проводе крепим на второй контакт вилки прибора. У нас получается сеть с подключенным мультиметром.

При выключенном бытовом приборе, на шкале тестера будет 0. После включения, на мультиметре получаем показание интересующего нас измерения.

Практическое значение измерения тока в быту

Измеряя силу тока на микроволновой печи, мы можем определить с его помощью неисправность сразу двух узлов. При включении, значение на шкале будут небольшим, затем амперы вырастут.

Это происходит по причине того что включая печь, мы запускаем сначала вентилятор, и только затем включается магнетрон печи. При значении на шкале силы тока меньше 5. А это значит, не работает магнетрон. При включении значение измерения должно быть не менее 1,5 А., Если это не так, следует ремонтировать вентилятор устройства.

Таким же образом можно замерить эту величину на пальчиковой батарейке, для определения уровня ее зарядки. Но здесь следует беречь батарейку. На шкале выставляем измерение постоянного тока. Здесь важно использовать щупы согласно их полярности. Ставим аккумулятор на черный щуп минусом, а к плюсу касаемся на короткое время красным щупом.

При значении менее Ампера, батарейку можно сдать в утилизацию.

Почему касание щупом должно быть коротким? При измерении мы подаем нагрузку на батарейку, от долгого воздействия она разряжается и ее в таком случае можно будет выбросить сразу после замера.

Таким же способом, получив величину тока зарядного устройства телефона, мы можем выяснить исправность защиты его от короткого замыкания. Таким же образом, но с применением более мощных тестеров, проводится определение величины тока в промышленных установках и станках. Принцип действия одинаковый, не зависимо от вида оборудования.

В заключение обобщим информацию, сделав небольшую памятку для людей, берущих мультиметр в первый раз.

Перед работой следует убедиться в исправности прибора. Для этого установите флажок переключателя в сектор измерения сопротивления сети и закоротите щупы между собой. При 0 на шкале можно приступать к работе.

Выставляйте на шкале максимальное значение тока, для предотвращения сгорания предохранителя устройства. Устанавливайте переключатель в сектор измерения силы тока и устанавливайте его согласно маркировке. «А», «АС» — для измерений переменного тока. Ставим на значение «ДС» при измерении постоянного тока.

Проводить замер исправности бытовых приборов и оборудования можно только под нагрузкой. Поэтому следует помнить схему включения тестера в цепь питания и соблюдать меры безопасности выполнения работ при запитанной электрической сетью.

Работая в сыром помещении с большой влажность воздуха, используйте резиновую обувь и перчатки. Дополнительно положите на пол резиновый коврик. Эти меры спасут вашу жизнь.

После окончания работ обязательно выключайте прибор, для сохранности заряда батарейки.

Выполняя все эти несложные рекомендации, вы получаете возможность экономить средства, выполнив работу специалиста самостоятельно. Сделать это легко, но еще раз хочется напомнить, берегите свою жизнь, проводя измерение силы тока с помощью мультиметра.

Пускай в вашем доме всегда будет светло и радостно.

Как измерить силу тока мультиметром

Очень хорошо, когда в инструментальном «арсенале» владельца дома или квартиры имеются контрольно-измерительные приборы. В частности если речь идет об электрохозяйстве, нередко приходится прибегать к помощи мультиметра. Этот компактный и относительно недорогой по нынешним временам прибор позволяет тестировать бытовую технику и освещение, выявлять неполадки в домашней электрической сети, контролировать уровень заряда батареек и аккумуляторов, становится незаменимым при различных электромонтажных работах.

Как измерить силу тока мультиметром

Но кроме наличия самого мультиметра, необходимо еще и умение работать с ним. Вот здесь бывает сложнее. Если, скажем, с прозвоном провода, определением наличия и величины напряжения обычно проблем не возникает, то с замером силы тока у многих возникают неясности. И, кстати, эта операция, по сравнению с другими упомянутыми, наиболее сложна и в определенных условиях бывает наиболее опасна.

Поэтому темой предлагаемой публикации станет вопрос, как измерить силу тока мультиметром.

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

Забавная картинка, наглядно демонстрирующая взаимосвязь основных величин электрической цепи: «Вольт стремится «пропихнуть» Ампер по проводнику, преодолевая препятствия, чинимые Омом».

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I ×

R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U ×

I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

  • Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
  • Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
  • Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
  • Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
  • Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Цены на мультиметры

мультиметр

Умение замерять силу тока позволяет выявить утечку в электрохозяйстве автомобиля
  • Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Разбираемся с устройством мультиметра

Для измерения силы тока используются специальные приборы, название которых говорит само за себя – амперметры. В продаже чаще всего встречаются амперметры стационарной установки, в виде панелек или для DIN-рейки. Они обычно монтируются в распределительном щите и позволяют отслеживать текущие показатели силы тока, например, за всю локальную систему электроснабжения или на какой-то выделенной её линии.

Амперметры стационарной установки – панельного типа (слева) и для монтажа в распределительный щит на DIN-рейку

Устанавливают такие приборы, если в этом есть необходимость, только специалисты электрики. Измерить силу протекающего тока с помощью них – проще простого. Необходимо просто взглянуть на текущие показания при включенной на линии нагрузке.

Этим, по сути, их функциональность и ограничивается. Естественно, у хозяина квартиры (дома) не будет возможности снять подобный прибор с места его стационарной установки для проведения замеров в другом месте.

Другой вариант, который уже позволяет работать в нужном месте – это так называемый лабораторный амперметр. Настольный прибор, в котором имеются клеммы, то есть предусмотрена возможность подключения измерительных проводов со щупами для проверки силы тока на том или ином участке цепи.

Лабораторный амперметр – ограниченность в функциональных возможностях делает такие приборы невостребованными для домашнего хозяйства.

Но приобретать такой «девайс» для домашнего инструментального «арсенала» — вряд ли имеет смысл. Просто по той причине, что замером силы тока все и ограничивается. А это измерение, кстати, как уже говорилось, проводится на «бытовом» уровне, пожалуй, реже всего.

Поэтому такие приборы популярности себе не снискали. И оптимальным вариантом является мультитестер (мультиметр).

Эти измерительные многофункциональные приборы представлены в продаже в очень большом разнообразии. Первое, сразу бросающееся в глаза различие – приборы могут быть стрелочными, со снятием показаний со шкал. Несмотря на то что считаются уже «вчерашним днем», некоторые мастера отдают предпочтение именно им. Но для новичка может быть затруднительно на первых порах считывать показания – со шкалами и шагом из градуировки по неопытности несложно запутаться.

«Дисплей» некогда очень популярного мультиметра Ц4353. Одна стрелка и множество шкал, с которыми начинающему бывает непросто разобраться.

Поэтому максимальной популярностью пользуются все же цифровые мультиметры, демонстрирующие на дисплее показания в абсолютном выражении. Умение пользоваться такими приборами приобретается гораздо быстрее. Стоимость многих моделей – весьма доступная, и подобные мультитестеры прочно вошли в домашний инструментальный набор.

Но и среди них бывают существенные различия, которые необходимо знать и учитывать при проведении измерения электрических параметров.

Наиболее удобны, наверное, мультиметры, в которых достаточно выставить лишь режим измерений. Допустимый диапазон при этом не указывается – прибор автоматически подстроится под параметры цепи, проведет замер и выдаст искомый результат.

Цены на мультиметр Ц4353

мультиметр Ц4353

Пример показан на иллюстрации:

Удобный в пользовании мультитестер, в котором упрощена установка режимов работы

Рукоятка переключателя режимов (поз.1) имеет всего несколько положений. Это напряжение – объединено переменное V AC (значок ~) и постоянное DC (—), в вольтовом и милливольтом диапазоне. Аналогично и с силой тока – А, тоже без разделения на тип тока, но с градацией на амперы и миллиамперы. Кроме того, обязательно имеется опция замера сопротивления и прозвона цепи. Могут быть и другие заложенные функции.

В нижней части расположены гнезда для подключения измерительных проводов со щупами. Их бывает три или четыре. Обязательно имеется гнездо СОМ – для «общего» провода (поз. 2), как правило – черного цвета. Гнездо поз. 3 – для красного провода при проведении подавляющего большинства измерений. Под гнездом имеется надпись с указанием допустимых пределов измерений по напряжению и току. И, наконец, гнездо поз. 4 – выделено для замеров силы тока, исчисляемой в амперах. Также указан допустимый предел — не более 10 А.

Показания высвечиваются на цифровом дисплее (поз. 5).

Такие приборы удобны, однако их стоимость в несколько раз превышает цену на широкодоступные мультиметры. Поэтому их чаще можно увидеть у профессионалов.

Более распространенный вариант – мультиметры, при пользовании которыми необходимо не только переключать режим и переставлять измерительные провода, но еще и указывать предполагаемый диапазон измерений.

К установке положения переключателя в таком мультитестере приходится относиться более внимательно

При пользовании таким мультиметром требуется не только указать режим работы, но и выставит переменный или постоянный ток. И уже в этом секторе установить переключатель в предполагаемый диапазон измерений, выраженный в миллиамперах мА (бывает еще и в микроамперах, µА) или в амперах А.

Аналогично дело обстоит и с режимами замера напряжения.

Еще нюанс – показан пример с четырьмя гнездами подключения проводов. Здесь для измерения силы тока для красного провода выделено два гнезда. Одно – с токами до 200 мА, второе – до 10 А.  Все остальные замеры (напряжения, сопротивления, емкости и другие) проводятся через отдельное гнездо.

Но обычно под этими гнездами-клеммами располагается понятная схема, позволяющая избежать ошибок. Просто надо быть внимательным.

А теперь – еще один очень важный нюанс. Показанные выше приборы позволяют проводить замер силы тока как постоянного, так и переменного. Но очень часто обычными пользователями приобретаются мультиметры с «усеченными» возможностями. Такие приборы широко популярны из-за своей супердоступной цены. И некоторые потенциальные владельцы не обращают внимание на этот их недостаток.

Так, наиболее распространенными на бытовом уровне являются мультитестеры типа DT830 или DT832. Они позволяют выполнить бо́льшую часть возможных измерений. Но, обратите внимание, функции амперметра для переменного тока у них НЕ ПРЕДУСМОТРЕНА.

Очень широко распространенная модель мультитестера DT830. Привлекает и ценой, и довольно большими возможностями. Но измерения силы переменного тока в ней не предусмотрено.

Таким образом, если есть необходимость проверить силу тока в цепи работающего от сети 220 В/50 Гц бытового прибора, то просто так это не получится. Потребуется искать другой, более совершенный мультиметр. Или придумывать дополнительные «усовершенствования», которые позволят обойтись и таким тестером. Об этом будет сказано ниже.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

Различия в принципах подключения мультитестера в разных режимах измерений
  • Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
  • При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
  • Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы. Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Начинать измерения силы тока, особенно если нет представления о возможной его величине в цепи, следует с максимального диапазона мультитестера. При необходимости можно, переставив провод и последовательно снижая верхний предел, выйти на оптимальный.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности. Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах.

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Что важно знать об опасности электрического тока

Электричество – это величайший помощник человечества. Но при неграмотном, беспечном или откровенно наплевательском отношении к соблюдению безопасности – карает мгновенно и беспощадно. Что необходимо накрепко запомнить об опасности электрического тока, прежде чем приступать к любым электромонтажным работам – читайте в специальной публикации нашего портала.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Пример предупреждающей надписи у гнезда подключения провода для замеров на максимально допустимом диапазоне токов

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем. То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Как проводится измерение силы тока

В этом разделе статьи рассмотрим несколько наиболее характерных случаев.
И для начала ответим на один почему-то весьма часто задаваемый, и при этом – совершенно безграмотный вопрос.

Как измерить силу тока в розетке?

Ответ категоричный – НИКАК!

Никакого тока в розетке не ищите – там есть только напряжение на контактах, между фазой и нулем. А ток возникнет лишь тогда, когда к розетке будет подключена нагрузка – неважно что это, лампочка накаливания или бытовой прибор. Естественно, рассчитанный на работу с сетевым напряжением 220 вольт.

А что будет, если в режиме амперметра все же вставить щупы мультитестера в розетку? Да все произойдет очень просто и быстро. Собственное сопротивление прибора – невелико, то есть практически гарантированно получается короткое замыкание. Вспомните закон Ома – при стремящемся к нулю сопротивлении сила тока возрастает до огромных значений. Хорошо, если все ограничится срабатыванием защиты и перегоранием плавкого предохранителя в мультитестере. Если он «unfused», о чем говорилось выше – гарантированное перегорание, и прибор нередко остается только выбрасывать. И это еще в лучшем случае – иногда бывают и «фейерверки».

Запомните «золотую истину» – пока к розетке ничего не подключено, ток в ней однозначно равен нулю. И проверять это экспериментально – себе дороже!

А вот замер силы тока в цепи подключённого к розетке бытового прибора – это уже совсем другой случай.

Как измерить силу тока в цепи подключенного бытового прибора

Нельзя сказать, что подобная проверка проводится часто, но иногда она помогает разобраться с правильностью организации домашней электросети. То есть сопоставить соответствие реальной силы тока подведенным к розетке проводам и возможностям другого электротехнического оборудования. Или же дает возможность проверить реальную потребляемую мощность бытового прибора. Если она сильно отличается от паспортной в ту или иную сторону, это может говорить о пока еще не выявленной неисправности.

Схема в общих чертах выглядит следующим образом

Принципиальная схема замера силы тока в цепи подключенного бытового прибора

1 – розетка 220 вольт.

2 – условно – бытовой прибор.

3 – кабель питания прибора.

4 – точки разрыва цепи (подсоединения щупов тестера). В данном случае они показаны на фазном проводе, хотя для проверки силы переменного тока это не имеет никакого значения — могут быть и на нулевом.

5 – мультиметр, установленный в режим измерения переменного тока 10 А

6 – измерительные провода мультитестера.

Все просто – после сборки такой схемы необходимо подсоединить кабель питания к розетке, а затем запустить бытовой прибор в нужном режиме выключателем. И спустя 3÷5 секунд (некоторым приборам требуется время для выхода на номинальный режим) снять показания силы тока в амперах.

Но как это осуществить, так сказать, технологически? Резать изоляцию и затем – один из проводов кабеля питания, чтобы подключить в разрыв амперметр? Иногда поступают и так. Пример показан на иллюстрации.

Согласитесь, не слишком привлекательный вариант. Нарушается целостность внешней оплетки провода. Концы придется после замеров сращивать и изолировать. Для разовой срочной проверки – может, и сгодится, но не более того.

Городить дополнительные провода между розеткой и вилкой, чтобы «вклинить» между ними амперметр? Тоже довольно неудобно.

Чтобы замеры были безопасными, а их проведение занимало минимум времени и усилий, можно изготовить специальное приспособление. Для этого потребуется небольшая фанерная площадка, две накладные (внешние) розетки (самые дешевые) и отрезок сетевого шнура с вилкой.

Схематично этот «испытательный стенд» будет выглядеть так:

Несложное в изготовлении приспособление для удобного и безопасного замера силы тока

На небольшом жестком фрагменте (поз. 1) например, фанерном, текстолитовом и т.п., крепятся две розетки, так, как показано на схеме. Розетки совершенно условно пронумеруем №1 и №2, а их контакты назовем соответственно 1а и 1б, 2а и 2б.

К розеткам поводится сетевой шнур (поз.4) с вилкой (поз.3). Эта вилка будет подключаться в обычную сетевую розетку.

Шнур разделан, и два его провода подключены к клеммам одноимённых контактов обеих розеток. То есть на схеме это 1а и 2а. А вторая пара, 1б и 2б контактов соединена перемычкой из одножильного провода.

Как проводить замеры с таким приспособлением?

  • Для начала – витка сетевого шнура подключается к розетке (к любой или к тестируемой, то есть к той, к которой подключается на постоянной основе испытываемый бытовой прибор). Вся конструкция у нас после сборки полностью закрыта, изолирована, никаких открытых токопроводящих деталей нет.
  • Имеет смысл для начала проверить напряжение в розетке. Если конечной целью ставится определение реальной мощности прибора, то этот параметр желательно уточнить. Иногда, если домашняя сеть не имеет стабилизатора, он значительно отличается от заявляемых 220 вольт. То есть это может повлиять на конечный результат.

Проверить напряжение несложно. Мультиметр переключается в режим ~V (ACV) с диапазоном больше 220 вольт (обычно это 750 вольт). Штекера проводов устанавливаются в соответствующие гнезда прибора (СОМ и ~V). Затем щупы прибора вставляются в контакты розеток 1а и 2а, как показано на схеме ниже.

Первый рекомендуемый замер – напряжение в сети.
  • После этого в одну розетку (любую) вставляется вилка сетевого шнура испытываемого прибора. Цепь не замкнута – разрыв ее получается на второй розетке.
  • Мультитестер переводится в режим амперметра переменного тока (~A или ACA) в максимальный диапазон. Штекер красного измерительного провода переставляется в соответствующий разъем.
Конечная схема подключения нагрузки и мультитестера в испытательном приспособлении
  • После этого щупы мультитестера вставляются в гнезда оставшейся свободной розетки. И теперь осталось только включить испытываемый бытовой прибор и снять с мультитестера показания силы тока.

Все исходные данные есть – можно рассчитать потребляемую мощность прибора на момент замера. Можно воспользоваться расположенным ниже калькулятором:

Калькулятор расчета мощности электроприбора

Перейти к расчётам

Как видите, и довольно сложную задачу замера силы тока питания бытового прибора вполне можно решить с должным уровнем безопасности и комфорта.

А что делать, если мультитестер не рассчитан на измерение силы переменного тока?

Бывает, что требуется измерить силу переменного тока, примерно так, как показывалось выше. но в распоряжении лишь мультиметр, не рассчитанный на такую операцию. И приобретать новый – нет желания или возможности. Если ли выход?

Да, можно выполнить замер и в такой ситуации. Существует для этого несколько способов. Но в любом случае придётся сначала провести некоторые подготовительные работы.

Измерение силы переменного тока с помощью вольтметра и дополнительного сопротивления.

Да, это совершенно серьезно, именно с помощью вольтметра. Снова вспомним закон Ома для участка электрической цепи:

I = U / R

Но если сопротивление на этом участке будет равно ровно одному ому, то получается, что номиналы силы тока и напряжения – совпадут.

I (A) = U(V) / 1 = U(V)

Значит, задача состоит в том, чтобы в разрыв цепи поместить резистор номиналом ровно в 1 ом, а затем промерить напряжение на его концах.

Талой резистор можно приобрести в магазине. Правда, не забываем, что на нем будет потребляться весьма внушительная мощность, и лучше приобретать керамический резистор на 10 или даже 50 Вт.

Керамический резистор номиналом 1 ом / 50 ватт

Правда, такие резисторы далеко не всегда есть в продаже. Да и стоить они могут немало. Можно обойтись и самодельным, накрутив спираль из нихромовой проволоки.

В интернете полно таблиц с удельными сопротивлениями нихромовых проводников различных диаметров. То есть провести расчет требуемой длины, чтобы «выскочить» на 1 ом – не столь сложно.

Например, будет использоваться нихромовая проволока диаметром 0,4 мм (сечение 0,123 мм²). Ее удельное сопротивление составляет 7,94 Ом/м. Несложно рассчитать, что для сопротивления 1 ом потребуется 126 мм проволоки.

Из проволоки можно просто намотать спираль, но лучше выполнить ее на небольшом стеклотекстолитовом каркасе и сделать удобные контакты.

Из этого отрезка навивается спираль. Или, что еще удобнее и безопаснее – можно намотать проволоку на панельку их стеклотекстолита, как показано на иллюстрации. После намотки проводят проверку мультиметром в режиме омметра. При необходимости – корректируют длину, чтобы сопротивление было 1 ом с максимально возможной точностью.

Ознакомьтесь с назначением и приемами работы с мегаомметром, из нашей новой статьи на нашем портале — «Как пользоваться мегаомметром».

Концы резистора можно прикрепить, например, к штырям разобранной вилки – чтобы удобнее было их подключать к разрыву цепи.

Если резистор готов, можно приниматься за измерения.

Цены на мультитестеры

мультитестер

Самодельный резистор сопротивлением 1 ом установлен в разрыв цепи. Замерив на нем переменное напряжение, одновременно получим и точное значение силы тока.

В свободную розетку к ее контактам присоединяют самодельный резистор. После этого можно сразу к его концам «крокодильчиками» подцепить щупы мультиметра. Провода и сам тестер должны быть настроены на режим вольтметра для переменного тока.

Включается прибор-нагрузка. Но дисплее мультиметра показывается  напряжение (в вольтах) для участка цепи сопротивлением 1 ом . Это же значение, но только в амперах – искомая сила тока в замкнутой цепи.

Важно – резистор при таком замере может очень быстро нагреваться, буквально докрасна. Поэтому снятие показаний должно выполняться с максимальной оперативностью. Как только подключенный прибор вышел на свою мощность, показания на дисплее стабилизировались – их записывают и выключают нагрузку.

Есть и другой способ измерения силы переменного тока при отсутствии соответствующего амперметра. Ток можно выпрямить с помощью диодного моста. Подробнее об этом – в предлагаемом видеосюжете.

Видео: Как можно переделать амперметр постоянного тока под переменный

Как с помощью амперметра можно проверить элементы питания

Еще один частый случай, когда приходится переключать мультитестер в режим измерения силы тока. Речь идет о проверке элементов питания. Помогает как при приобретении батареек в сомнительных торговых точках, так и при ревизии накопившегося дома запаса.

Безусловно, для начала будет неплохо проверить батарейки по напряжению. Для этого переключатель режимов мультиметра устанавливается на постоянное напряжение (DCV). Предел измерений – в соответствии с заявляемым напряжением элемента питания. Если это наиболее распространенные 1.5 вольта, то оптимальным будет предел 2000 мВ (= 2В). Можно установить и 20 В – в этот предел вкладываются практически все используемые элементы питания.

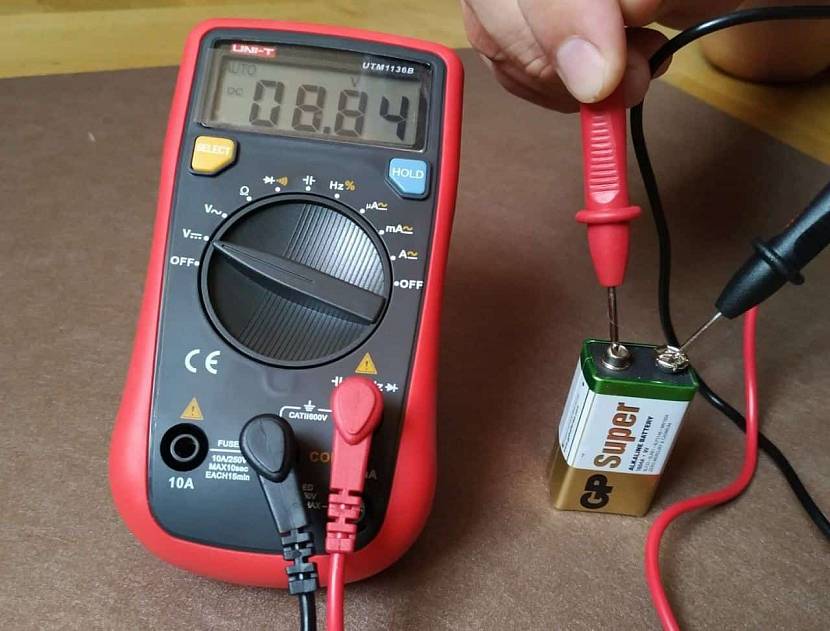

Щуп черного провода (СОМ) прикладывается к отрицательному полюсу элемента питания. Красный, установленный в соответствующее гнездо – к положительному. Производится быстрый замер напряжения. И если оно менее 1.2 В, то такую батарейку можно смело отправлять на утилизацию – она села, и чудес от нее ждать не приходится.

Для этой батарейки все проверки уже закончены замером напряжения – с таким показателем ее ждет только утилизация

Кстати, о полярности. При работе с переменным током, ясное дело, это не имеет значения. А при замерах постоянного напряжения или тока ее соблюдение важно для стрелочных мультиметров. Если щупы расположены неправильно – стрелка начнет валиться влево, и никаких показаний не будет. Для цифровых же приборов ошибка не станет большой проблемой – просто перед числовым показателем на дисплее появится минус. Тем не менее, «культура пользования» все же предполагает правильное расположение полярности. Тем более что бывают ситуации, когда это имеет важное значение. И хорошо, если правильное расположение щупов просто войдет в привычку.

Вернемся к проверке. Измерение напряжения – это лишь первый шаг, позволяющий отсеять явно негодные элементы питания. А само значение еще ни о чем не говорит – неизвестно, как поведет себя батарейка под нагрузкой. Поэтому и следует проверить ее еще и по току.

Для этого мультиметр переключается в режим DCA с максимальным пределом измерения, то есть на 10 или 20 А (в зависимости от модели прибора). Это важно, так как токи при замыкании батарейки через амперметр бывают нешуточные. Красный провод, естественно, переставляется в соответствующее гнездо.

После этого опять черный провод прикладывается к отрицательному полюсу батарейки. А красным производят кратковременное замыкание цепи на положительном полюсе. Это очень важный момент: замер не должен превышать одной – двух секунд. Можно постараться уложиться и менее чем за секунду. Необходимо быстро засечь пиковое значение силы тока, когда оно перестанет расти. Если же затянуть с измерением, это повлечет активный разряд элемента питания.

Проверка силы тока при замыкании батарейки через мультиметр должна проводиться максимально быстро. На иллюстрации – показатель в 5 ампер говорит о том, что элемент питания в отличном состоянии.
  • В новых, качественных элементах питания проверка может показать порядка 4÷6 ампер. Они подойдут для самых ответственных мест установки.
  • Диапазон от 3 до 3.9 ампера говорят, что батарейка вполне работоспособная, хотя ее функциональные способности все же несколько снижены. Но она еще послужит немало.
  • От 2 до 3 ампер – элемент питания уже «посажен», но еще вполне пригоден для использования в приборах с незначительным потреблением энергии.
  • Менее 2 ампер – батарейка, скорее всего, пригодна лишь для пульта дистанционного управления.
  • Ну а если ток едва достигает 1.1 ампер или ниже – это почти всё. Возможно, такую батарейку еще можно поставить в пульт ДУ, но только если на текущий момент вообще нет другой замены. И вполне можно ожидать, что отказ в работе способен произойти в любой момент.

Проведя такую ревизию нередко скапливающегося дома запаса батареек, можно сразу избавиться от «балласта». А остальные — отсортировать по возможности дальнейшего применения.

Проверка тока утечки электросети автомобиля

Еще одно практическое приложение измерения силы тока мультиметром. Это — самостоятельная диагностика своего автомобиля на предмет токов утечки, которые способны привести к быстрому разряду аккумулятора.

Проводится она примерно в следующем порядке:

  • Проверка должна проводиться при полностью заряженном аккумуляторе.
  • Перед тестированием требуется выключить все потребляющие электроэнергию приборы. Имеется в виду освещение, аудиосистема, парктроник, и т.п. При проверке, возможно, придётся открывать двери в салон. Поэтому необходимо каким-то образом закрепить в нажатом положении концевые выключатели, ответственные за габаритные огни на дверях.

Безусловно, следует учитывать и иные особенности своего авто. Так, нередко требуется определенное время на полное «засыпание» бортового компьютера. Могут быть нюансы и с системой сигнализации. Хозяин машины должен с этим разобраться.

  • С клеммы аккумулятора снимается кабель массы («минус»).
  • Мультитестер переводится в режим амперметра с пределом измерений постоянного тока до 10 ампер. Ток утечки, безусловно, намного меньше, но подстраховаться никогда не мешает. А на точности снятия показаний это особо не отразится – двух знаков после десятичной запятой будет вполне достаточно. Красный провод устанавливается в соответствующее гнездо на 10 А.
  • Далее, черный провод мультитестера необходимо подсоединить к минусовой клемме аккумулятора. Это можно сделать, например, с использованием обычного хомута.
  • Замыкаться же цепь будет контактом щупа красного провода с клеммной снятого кабеля массы. Значение, высвечивающееся при этом на дисплее мультиметра, как раз и покажет ток утечки.
Подключение мультиметра для определения тока утечки. В данном случае – он явно превышает допустимые пределы.

Нормальным считается ток утечки в пределах 0,03÷0,05 А (30 ÷ 50 мА), и чем ниже, тем лучше. Иногда может быть и больше, если автомобиль «нафарширован» электроникой. Но даже в таком случае – никак не выше 0,08 А.

  • Если ток в пределах нормы – то можно только порадоваться. Но в том случае, когда он явно выходит за пределы допустимого, следует сразу локализовать проблему, то есть выявить участок, где такая утечка происходит.
  • Для этого последовательно вынимаются предохранители, отвечающие за разные участки электросети автомобиля. При этом необходимо проверить все – не только в коробке под капотом, но и размещенные в салоне.

Итак, предохранитель достали из гнезда. Если показания не изменились, его можно сразу вернуть на место. Значит, на этом участке   проблем нет.

  • Рано или поздно снятие какого-то предохранителя приведет к резкому снижению показаний силы тока на мультиметре. Вот он – тот самый участок, более детальной диагностикой которого предстоит заняться.

Кстати, причин утечки может быть и несколько. Например, снятие одного из предохранителей снизило показания силы тока с 0,25 до 0,12 А. Да, это проблемный участок, но очевидно, что ток все равно великоват. Значит, не устанавливая обратно этот предохранитель, поиск продолжают, пока не будет отыскано следующее «слабое звено». И так далее – пока показатель утечки не войдет в пределы нормы.

Тестирование показывает – ток утечки вошел в допустимые пределы

Ну а дальше – предстоит проводить более детальную диагностику, чтобы окончательно разобраться с проблемой. Но это уже – совсем другая тема.

Как измерить ток в розетке мультиметром — RozetkaOnline.COM

Причин, которые побуждают людей измерять ток в розетке мультиметром, судя даже по моему опыту, довольно много.

Кто-то хочет узнать насколько соответствует действительности указанная на механизме розетки сила тока 6А, 10А или 16А, кого-то больше интересует хватит ли в ней тока для подключения какого-то определенного прибора, а кто-то просто исследует возможности цифрового мультиметра, пробуя вся его режимы работы подряд.

Но как вы уже поняли, измерять ток в розетке мультиметром нельзя, более того, очень опасно.

Если вы читали статью «Сколько ампер в розетке», вы уже знаете, что ток в розетке может быть абсолютно любым, в зависимости от характеристик подключаемого к ней электропотребителя и ограничен лишь возможностями материалов розетки и надежностью её токопроводящих контактов.

В розетке, к которой ничего не подключено, тока нет, ведь он возникает лишь в электрической цепи.

Чтобы померить ток, который измеряется в амперах, щупы мультиметра подключаются в разрыв сети, более подробно об этом вы сможете узнать из нашей статьи «Как пользоваться мультиметром». В случае с бытовой розеткой 220В цепи нет и неосторожные, неопытные мастера, помещают щупы к фазному и нулевому разъемам розетки, надеясь увидеть как получится ток, что же в этом случае происходит и как правильно измерятьсилу тока читайте дальше.

А так как мультиметр в режиме амперметра (измерения тока), подключается в разрыв электрической цепи, он становится её неотъемлемым элементом и если при этом он будет иметь серьезное сопротивление, как например при измерении напряжения, то показания будут неточными, соответственно, при измерении тока мультиметр не задействует внутреннее сопротивление. Тестер во время замеров, в общей электрической схеме, становится лишь проводником, оказывая влияние на общий ток системы не больше, чем просто дополнительный кусок провода.

Теперь смотрите, когда вы пытаетесь измерить ток в розетке, пуская его через мультиметр, поместив щупы в гнезда механизма, он не испытывает никакого сопротивления и происходит банальное короткое замыкание. Это равносильно тому, если вы просто соедините между собой фазный и нулевой проводники.

Величина же силы тока, которая зачастую указывается на механизмах розеток – всего лишь максимальный ток, на который она рассчитана. Другими словами, к такой розетке нельзя подключать оборудование, при работе которого через розетку проходит ток больший, чем эта величина, для розетки, которую вы можете видеть на изображении ниже, это 16А.

Если же вы начнете измерять ток самой розетки мультиметром, никаких значений на экране тестера вы заметить не успеете, а вот искры и яркую вспышку в одном из элементов цепи наверняка да.

И еще, если вы внимательно изучите режимы работы стандартного цифрового мультиметра заметите, что они редко умеют измерять переменный ток, чаще только постоянный до 10А.

Как измерить ток мультиметром



Если же вы счастливый владелец цифрового тестера, с режимом определения переменного тока, то для его замеров действовать необходимо следующим образом:

В первую очередь потребуется какой-то потребитель, например, настольная лампа, далее собирается следующая схема:

1. В первую очередь отключаем в электрическом щите питание с той розетки, где планируем проводить замеры, выключив соответствующий автомат. Обязательно убедитесь затем в отсутствии напряжения в этой розетке.

2. Затем один контакт электрической вилки настольно лампы подключается, например, к фазному проводнику в розетке. Проще всего это сделать через клеммник, сняв механизм розетки, подключив напрямую к проводу.

3. На цифровом мультиметре выставляется режим измерения переменного тока, как всегда, если вы не знаете какие будут показания, выбирается максимальный предел, в нашем случае 10А. При этом, красный щуп вставляется в разъем 10А на мультиметре, черный же в разъем com.

4. Один из щупов, так же через клеммник, подключается к свободному штырьку электрической вилки, другой к оставшемуся проводу розетки — нулю.

5. Теперь можно включать электрический автомат и выключатель настольной лампы.

6. В зависимости от установленной лампы, её типа, потребляемой мощности, показатели будут разными.

Так, напимер, для обычной лампы накаливания мощностью 100 Вт, показатель тока будет равно примерно 0,5А.

Это можно достаточно просто рассчитать по классической формуле электротехники, согласно которой мощность = ток * напряжение или Р=I*U,  значит I=P/U или  ток=100 Вт / 220 В=0, 45А

При измерении постоянного тока последовтельность действий точно такая же, как при измерении переменного, только выбирается соответствующий режим измерения и нужный предел.

И еще раз повторю, не измеряйте ток в розетке мультиметром, его там нет.

Если же хотите знать, какие еще полезные функции есть у мультиметра и как их применять в быту и не только это, подписывайтесь на нашу группу вконтакте, следите за выходом новых материалов! Кроме того обязательно оставляйте свои комментарии, вопросы, критику в комментариях к статье!

Как измерить силу электрического тока в цепи: 3 способа

В процессе эксплуатации различного оборудования возникает  необходимость проверки основных электрических параметров его работы. Это нужно как для проверки определенных характеристик, так и для ремонтных работ. Одним из наиболее сложных и опасных измерений является определение величины токовой нагрузки. Поэтому для всех начинающих электриков будет актуально узнать, как измерить силу электрического тока в цепи правильно и безопасно.

Используемые приборы

Измерить силу тока можно различными способами, однако далеко не все из них применимы в повседневной жизни. К примеру, различные измерительные трансформаторы, подключаемые в  цепь, крайне неудобно переносить по дому и даже хранить на полке в гараже. Поэтому актуальными средствами измерительной техники являются амперметры, мультиметры и клещи. Далее рассмотрим детально особенности работы и применения каждого из них.

Амперметр

Это один из наиболее простых измерительных приборов, который реагирует на изменение токовой нагрузки.  С электротехнической точки зрения амперметр представляет собой нулевой или бесконечно малое сопротивление. Поэтому в случае приложения напряжения только к прибору, в нем возникнет ток короткого замыкания, из-за чего амперметр включается в цепь последовательно замеряемой нагрузке. Для наглядности стоит пояснить, что измерить силу тока в розетке нельзя, так как без нагрузки (в случае разомкнутой цепи) ток в ней не протекает, на контактах розетки присутствует только напряжение, поэтому подключение амперметра напрямую приведет к замыканию.

Под электрическим током подразумевается направленное движение заряженных частиц, которое проходит через поперечное сечение проводника  за определенную единицу времени. Поэтому запомните, что токовая нагрузка возникает лишь от включения бытового электроприбора к источнику питания. Включение амперметра отдельно к точке электроснабжения или отдельно к рабочему двухполюснику никоим образом не даст информации о силе тока. Если рассмотреть пример на схеме, то чтобы замерить амперы вы должны включить прибор в линию последовательно к объекту измерения:

Рис. 1. Пример подключения амперметра

Как видите, основная сложность заключается в том, что процесс измерения происходит непосредственно в момент протекания электрической энергии, соответственно, велика вероятность поражения электрическим током в случае нарушения технологии.

Чтобы избежать плачевных последствий, необходимо соблюдать такие правила:

  • Подключение производится только при отсутствии напряжения;
  • Измерительные провода должны быть заизолированы, а места подключения удалены от человека, при необходимости исключена возможность прикосновения к ним;
  • Выведение амперметра из цепи измерения тока также выполняется при снятом напряжении.

Так как амперметр является узконаправленным прибором для измерения силы тока, его редко кто хранит у себя дома. Поэтому если вы хотите приобрести приспособление, куда выгоднее обзавестись мультиметром, который обладает значительно более широким функционалом.

Мультиметр

Этот прибор также называют тестером, Ц-эшкой, поэтому в обиходе можно встретить разные поколения мультиметра. Принцип использования мультиметра в качестве средства для измерения тока в цепи полностью аналогично амперметру, как по схеме включения, так и по предъявляемым мерам предосторожности. Однако следует отметить, что мультиметр мультиметру рознь, поэтому перед включением тестера обязательно посмотрите, подходит ли он, чтобы измерить ток в вашем случае.

Из конструктивных особенностей сразу отметим:

  • Диапазон измерения – выставляется переключателем на определенную величину силы тока. Выбирается таким, чтобы предполагаемая нагрузка его не превышала, но была соизмеримой.
  • Род тока – переменный или постоянный, заметьте, что некоторые модели мультиметров предоставляют возможность измерить только один вариант.
  • Разделение на слаботочные и силовые измерения – такие приборы имеют отдельную шкалу на мА, мкА и отдельную для А. Также в них могут располагаться отдельные разъемы, чтобы подключить щупы.
  • Наличие защиты от перегрузки при подключении измерительных устройств, обозначается отметкой unfused. Которая свидетельствует о наличии предохранителя, способного предотвратить выход со строя мультиметра от протекания чрезмерной силы тока.

По способу отображения информации все мультиметры подразделяются на циферблатные и дисплейные. Первые из них – довольно устаревшая модель, ориентироваться по ним смогут только искушенные электрики, знакомые с основами метрологии. Новичок же может запутаться в показаниях на шкале, цене деления или какими единицами измеряется нагрузка. Поэтому применение цифрового прибора куда проще и удобнее, на дисплее отображается конкретное число.

Токоизмерительные клещи

Это наиболее удобный прибор, так как чтобы измерить силу тока токоизмерительными клещами, нет нужды разрывать цепь. Конструктивно клещи представляют собой разъемный магнитопровод,  в который и помещается проводник, на котором вы хотите померить силу тока. Токоизмерительные клещи имеют схожесть с тем же мультиметром, а в более продвинутых моделях вы встретите такой же переключатель с функцией определения мощности, напряжения, сопротивления, силы тока и разъемы для подключения щупов.

Как измерить силу тока в цепи

Для измерения электрического тока в цепи куда удобнее использовать современные устройства – мультиметры или клещи, особенно для одноразовых операций. А вот стационарный амперметр подойдет для тех ситуаций, когда вы планируете постоянно контролировать силу тока, к примеру, для контроля заряда батарейки или аккумулятора в автомобиле.

Постоянного тока

Разрыв электрической цепи организовывается до начала измерений при отключенном напряжении. Даже в низковольтных цепях вы можете вызвать замыкание батарейки, которое моментально приведет к потере электрического заряда. Далее рассмотрим пример измерения в цепи постоянного тока с помощью мультиметра, для этого:

Рис. 2. Использование мультиметра для измерения постоянного тока
  • подключите щупы к соответствующим вводам в тестер – черный в COM, красный в разъем с пометкой mA, A или 10A, в зависимости от устройства;
  • при помощи «крокодилов» соедините щупы тестера с цепью измерения последовательно;
  • установите переключателем нужный род тока и предел измерений;
  • можете подключить нагрузку и произвести измерения, на дисплее мультиметра отобразится искомое значение.

Но заметьте, подключать мультиметр следует на короткий промежуток времени, так как он может перегреться и выйти со строя.

Переменного тока

Цепь переменного напряжения может измеряться как мультиметром, так и токоизмерительными клещами. Но, в связи с опасностью переменного бытового напряжения для жизни человека, эту процедуру целесообразнее выполнять клещами без измерительных щупов и без разрыва цепи.

Рис. 3. Использование клещей для измерения переменного тока

Для этого вам нужно:

  • переключить ручку в положение переменных токов на нужную позицию нагрузки, если она изначально неизвестна, то сразу выбирают максимальный диапазон;
  • нажать боковую скобу, которая разомкнет клещи;
  • поместить внутрь клещей токоведущую жилу и отпустить кнопку.
  • данные измерений отобразятся на дисплее, при необходимости их можно зафиксировать соответствующей кнопкой.

Производить измерения можно как на изолированных, так и на оголенных жилах. Но заметьте, в область обхвата должен попадать только один проводник, сразу в двух измерить не получится.

Реальные примеры измерения тока

Далее рассмотрим несколько вариантов того, как подключить измерительный прибор в бытовых нуждах. При замерах батареек вам необходимо один щуп приложить к контакту батарейки, а второй к контакту нагрузки, второй контакт нагрузки подключается к свободной клемме батарейки.

Рис. 4. Измерение силы тока в цепи батарейки

Если вы хотите проверить токовую нагрузку в обмотках трехфазного электродвигателя, измерительный прибор подключается поочередно в каждую фазу или если у вас есть три амперметра,  можете использовать их одновременно. Для этого щупы подключаются одним концом к выводам обмоток в борно, а вторым, к питающему проводу соответствующей фазы.

Рис. 5. Измерение силы тока в цепи электродвигателя

Способы на видео

Порядок измерения напряжения постоянного тока цифровым мультиметром

1. Переведите регулятор в положение . На некоторых цифровых мультиметрах (DMM) также предусмотрен вариант . Если вы не знаете, что выбрать, начните с режима , который соответствует более высокому напряжению.

2. Сначала вставьте черный щуп в разъем «COM».

Последовательность измерений напряжения постоянного тока цифровым мультиметром

3. Затем вставьте красный щуп в разъем «V Ω». По завершении измерения отсоедините щупы в обратном порядке: сначала красный, затем черный.

4. Подключите измерительные щупы к цепи: черный к контрольной точке отрицательной полярности (заземление цепи), красный — к положительной контрольной точке.

Примечание. Большинство современных цифровых мультиметров автоматически определяют полярность. При измерении напряжения постоянного тока не имеет большого значения, с каким контактом соприкасаются красный и черный выходы — с положительным или отрицательным. Если щупы соприкасаются с клеммами противоположных знаков, на экране появляется символ «минус». При использовании аналогового мультиметра красные выводы всегда должны соприкасаться с положительной клеммой, а черные — с отрицательной. Несоблюдение этого требования приведет к повреждению прибора.

5. Прочитайте результат измерения на экране.

Другие полезные функции при измерении напряжения постоянного тока

6. Современные цифровые мультиметры по умолчанию работают в режиме автоматического выбора диапазона — в зависимости от выбранной на регуляторе. Чтобы выбрать фиксированный диапазон измерений, нажмите кнопку RANGE (Диапазон) несколько раз для выбора нужного диапазона. Если измеренное напряжение находится в диапазоне более низких значений , выполните следующие действия:

  1. Отсоедините измерительные щупы.
  2. Измените положение регулятора на [символ мВ пост. тока].
  3. Подсоедините измерительные щупы и прочитайте показания.

7. Нажмите кнопку HOLD (Удержание), чтобы выполнить устойчивое измерение. Его результаты можно просмотреть после завершения измерения.

8. Нажмите кнопку MIN/MAX (Мин./Макс.), чтобы выполнить измерение максимальных и минимальных значений. Цифровой мультиметр издает звуковой сигнал при регистрации каждого нового показания.

9. Нажмите кнопку относительного измерения (REL) или кнопку с дельтой (Ω), чтобы задать определенное контрольное значение цифрового мультиметра. Отображаются результаты измерений выше и ниже контрольного значения.

Примечание. Избегайте распространенной среди техников ошибки: ни в коем случае не вставляйте щупы в неправильные входные разъемы. Перед измерением напряжения постоянного тока убедитесь, что красный щуп вставлен во входной разъем с маркировкой V, а не A. На экране должен отображаться символ dcV. Если измерительные щупы вставлены в разъемы с маркировкой A или mA, при измерении напряжения в измерительной цепи возникнет короткое замыкание.

Анализ результатов измерения напряжения
  • Как правило, напряжение измеряют в следующих целях: a) определить наличие напряжения в данной точке и б) убедиться, что напряжение находится на нужном уровне.
  • Напряжение переменного тока может сильно варьироваться (от −10 % до +5 % от номинального значения источника питания), не вызывая никаких сбоев в цепи. Но даже незначительные перепады напряжения постоянного тока могут указывать на неисправность.
  • Точное значение допустимого изменения напряжения постоянного тока зависит от области применения. Пример см. в таблице ниже.
  • В некоторых областях применения постоянного тока значительные колебания постоянного тока не только приемлемы, но и необходимы.
    • Пример. Частоту двигателей постоянного тока можно регулировать путем изменения подаваемого напряжения постоянного тока. В этом случае измерение напряжения постоянного тока электродвигателя зависит от настройки регулятора напряжения.
  • Во время измерений напряжения постоянного тока и сравнения результатов сверяйтесь со значения цепи, которые указывают производители в технических характеристиках.

Как показано в таблице выше, у полностью заряженного автомобильного аккумулятора номиналом 12 В напряжение разомкнутой цепи может находиться в диапазоне от 11,9 В до 12,6 В (обычно 2,2 В на ячейку).

  • Значение 11,9 В указывает на разряженный аккумулятор.
  • Значение 12,6 В указывает на 100-процентный заряд аккумулятора. Промежуточные измеренные значения показывают, что заряд менее 100 %.
  • Если измеренное напряжение батареи немного повышено (3–5 %), это намного лучше, чем пониженное значение напряжения. Падение напряжения постоянного тока ниже стандартного номинального значения указывает на наличие неисправности.
Измерения напряжения переменного и постоянного тока
  • В некоторых случаях напряжение постоянного тока измеряют в цепях с напряжением переменного тока.
  • Для обеспечения максимальной точности измерения напряжения постоянного тока сначала измерьте и запишите напряжение переменного тока. Затем измерьте напряжение постоянного тока, с помощью кнопки RANGE (Диапазон) выбрав такой диапазон напряжения постоянного тока, который равен диапазону напряжения переменного тока или превышает его.
  • Некоторые цифровые мультиметры могут одновременно измерять и отображать значения переменного и постоянного тока сигнала. На экране цифрового мультиметра результаты отображаются тремя способами (см. рисунок ниже):
    1. Составляющая переменного тока сигнала отображается на основном поле экрана, а постоянного тока — на дополнительном поле меньшего размера.
    2. Показания по постоянному току можно перенести на основное поле, при этом показания по переменному току будут отображаться на дополнительном поле (как на большинстве цифровых мультиметров).
    3. Комбинированное значение переменного и постоянного тока — эквивалентное среднеквадратичное значение сигнала.

Ссылка: Digital Multimeter Principles by Glen A. Mazur, American Technical Publishers.

Как правильно пользоваться мультиметром

краткое содержание статьи:

Мультиметр — незаменимый цифровой помощник любого электрика, который нужен для измерения сопротивления, напряжения, величины тока, определения полярности, емкости, частоты, всяких электронных переходов и даже температуры окружающего воздуха.

Главный прибор, который всегда стоит взять с собой в командировку. Порой, можно не брать другие приборы (амперметр, прозвонку, вольтметр), с мультиком все испытания проведем. Есть, конечно, такие “специалисты”, но не стоит особо хвастаться тем, что пустил электростанцию с одной цешкой. И всегда стоит иметь свой собственный прибор, чтобы не одалживать у более продвинутых коллег. Мультик он у каждого свой, как автомобиль там, или гитара.

Если Вы вдруг впервые держите в руках этот прибор, то возможно у Вас возникает в голове множество вопросов, ответы на которые не очевидны на первый взгляд, или кроют в себе подводные камни, без знания которых можно испортить прибор. А прибор, в отдельных случаях, может и больших денег стоить.

Так как мультиметров в нашем мире потребителей и производителей великое множество, дабы удовлетворить любого, даже самого искушенного или искусанного неудачным опытом покупателя, нет смысла описывать их виды и типы.

Разбор буду вести на примере личного тестера, с которым много где бывал, и в работе которого освоился. Начало пользования мультиметром лежит обычно в его задней части, порой эта часть находится под защитным чехлом. Речь идет о батарейке. Снять правильно чехол сперва может показаться непросто и даже невозможно, однако, принаровившись, задача оказывается элементарной. В моем случае это 9 вольтовая батарейка, которая прячется под крышкой. Крышка откручивается с помощью отвертки “+”. Батарейка порою разряжается, особенно если не отключать подсветку, и тогда следует ее заменить на новую.

Если с батарейкой всё нормально, то прибор можно включать. Тут встречаются варианты. В моём случае, прибор включается кнопкой вкл., а отключается кнопкой выкл, кои совмещены в одной.

Встречаются варианты, где включение-отключение осуществляется вращением центрального вращающегося диска. Положение отключено в данном исполнении находится в крайнем левом положении (-90 градусов).

При любом виде замера следует учитывать, что у провода, радиоэлемента может быть изоляция, как в виде оболочки, так и в виде краски. Порой эту оболочку придется срезать, а краску зачищать, например отверткой. Естественно зачищать не под напряжением.

В зависимости от необходимых задач мы будем подключать провода (их еще называют концы, но не стоит опускать их в воду(шутка)) в определенные отверстия на приборе. Далее разберем использование каждого вида измерения более подробно, но сразу оговорюсь про один момент. У прибора на каждом режиме измерения есть допустимая величина.

В случае с М4583 эта информация написана в нижней части под отверстиями. Напряжение до 1кВ, ток до 10А, ток до 200мА. То есть ток величиной более 10А (если вы не в курсе, ток опасен для человека) мерить прибором не следует, так как он сгорит, сломается, придет в непригодное состояние, не будет работать.

Сразу возможная вторая ошибка — концы подключили на 200мА, а думали, что на 10А. В итоге необходимо будет покупать предохранитель. Чтобы найти предохранитель, необходимо отвинтить заднюю крышку и достать этого малыша. Покупается на местном радиомаркете или рынке в соответствии с номиналом, который написан на предохранителе. Или просто показываете продавцу и он сам подберет нужный.

Включив мультиметр, необходимо вставить концы. Тут есть 4 очевидных варианта и три не очень очевидных. У нас два конца и четыре отверстия.

  • общий и “VОмГц” — измеряем сопротивление, напряжение постоянное и переменное, частоту
  • общий и мА — измеряем ток, величиной до 200мА (в разных устройствах по разному)
  • общий и А — измеряем ток, величиной до 10А — обычно для этого вида измерения используют клещи, так как, пока возникнет необходимость в таком измерении, данный вид измерения становится недоступным из-за неправильного пользования прибором молодым специалистом.

Включаем прибор — вставляем провода в “общий+VОмГц” — выставляем на круге сектор “диод-прозвонка” и соединяем концы. Тут возможно два варианта — если зазвонит, значит прибор исправен. Если же не звонит, то либо у Вас сломалась звонилка, либо неисправен один или оба из проводов, либо вы выставили не на прозвонку — в общем тогда прибор возможно неисправен. Вместо прозвонки можно смотреть на экран в режиме сопротивления. При замкнутых концах должно показывать значение близкое к нулю, при разомкнутых — 1.

Обычно, когда необходимо что-то измерить, мы представляем примерную величину того, что мы получим. То есть в розетке напряжение 220В, ток во вторичных цепях до 5А, в АСУшных цепях 20мА. Хотя, нет, не всегда эта информация известна. Поэтому при работе с мультиметром всегда выставляем максимальный предел измеряемой величины. Даже если в розетке 220В, лучше выставить на 700В и потом покрутить диск к уменьшению. Уменьшая предел, мы повышаем точность измерения. Я по крайней мере так думаю.

Как же нам прозвонить кабель мультиметром на разрыв? Если Вы не монтажник и далеки от электричества, то возможно стоит обратиться к тому, кто более близок. А если же Вы отважный искатель электрических приключений, то возможно Вам помогут мои советы по работе с режимом прозвонки на мультиметре.

Если начало и конец кабеля у нас в руках, или же концы мультиметра достают до начала и конца кабеля, то ситуация простая. Например, у нас трехжильный кабель, но может быть и пяти и более жильный. Выставляем сектор “прозвонка”, подключив концы на измерение сопротивления. Одним концом касаемся или сажаемся с помощью крокодила на один любой провод кабеля. Вторым концом поочередно тыкаем в жилы с другого конца кабеля. Та жила, при прикосновении к которой на экране появится значение ”0” или зазвенит прибор, и будет искомой. Лучше сразу начало и конец жилы промаркировать. Тут всё просто.

Ситуация намбер ту. У нас один конец кабеля в одном месте, а второй конец кабеля где-нибудь за тридцать километров. Вообще, прозванивать кабель полезно и жизненно необходимо. Так как бывает, что маркировка и адрес не соответствуют реальности из-за ошибок при прокладке. Подключишь такой кабель к сети, а напряжение придет не туда, куда надо. Или будешь испытывать АИДом, поставишь на другом конце кабеля человека, подашь 50кВ, а в это время на реальном конце этого кабеля будет сидеть монтажник и разделывать его. Всегда лучше перестраховаться. В общем, тут два варианта.

Вариант первый, когда рядом с обеими концами кабеля есть контур заземления. С одной стороны кабеля соединяем жилу с землей, это может делать ваш коллега. На другом конце кабеля один конец мультиметра сажаем крокодилом, чтобы не держать, на землю (провод заземления), а вторым тыкаем по каждой жиле. Та, которая зазвенит, и будет соответствовать той, которую соединили на другом конце кабеля с землей. Жилу с обеих сторон промаркировываем и аналогично расправляемся с оставшимися жилами. Естественно, прозванивать надо кабели, которые обесточены (на которых нет напряжения) и разведены (жилы не соединены между собой).

Сложнее будет прозванивать, если контура заземления нет, или он еще не приварен, не готов. Соединяем две жилы между собой с одной стороны. С другой стороны звоним жилы между собой, две должны звониться. Нашли те, что звонятся, следовательно третья, которая не звонится и есть искомая. Маркируем с обеих сторон. Также и с остальными. Но тут лучше проверять все три жилы, так как если проверять только одну, может оказаться, что она оборванная, есть разрыв. А так, мы проверяем попарно, что они целые.

Вот такие пару способов проверять провода, кабели на обрыв. Делать это можно как мультиметром, так и прозвонкой, которую можно соорудить самому.

Еще на заметку, не стоит думать, что если в кабеле три жилы и например все три разных цветов на входе, то и на выходе они будут тех же трех цветов.

Был случай, когда на входе розовый красный и синий провода, и на выходе аналогично. А при прозвонке по цветам не звонятся, хотя от автомата до токоприемника метров пять-десять через пол. Дело в том, что по пути может оказаться, что кабель состоит из нескольких частей, которые соединены через клеммник или муфту и порядок жил попутан из-за этого транзитного соединения. Поэтому всегда надо прозванивать, а не верить цветам.

Высокое напряжение опасно для жизни, хотя более опасен ток, но они одно без другого не протекают. В общем, перед тем, как измерить напряжение, необходимо понять с какой типом U мы имеем дело и каков порядок его величины. Большинство мультиметров позволяет произвести замер как постоянного, так и переменного напряжения величиной до 1000В. На моем приборе можно измерить до 1000В постоянки и до 700В переменки. Для измерения подключаем концы в разьемы “общий” и “вольты”. Затем выставляем на вращающемся колесе тип напряжения и его величину. Например, чтобы измерить напряжение в розетке, надо выставить переменное 700 вольт. Для батарейки будет достаточно постоянного 20В для кроны или 2В для пальчиковой. Так как напряжение мы меряем параллельно цепи, то, выставив значения на приборе, дотрагиваемся щупами до выводов батарейки или засовываем их в отверстия розетки. На экране отобразится величина напряжения в вольтах. Если она гораздо меньше выставленного предела, то можно его уменьшить для более точного измерения. При измерении необходимо держаться за изолированные части измерительных проводов и следить за их состоянием, чтобы не было перегибов и разрывов.

Вслед за измерением напряжения может возникнуть необходимость в определении фазы и нуля с помощью тестера. Тут также возможны варианты. Например, у нас имеются два провода, которые выходят из стены. И они не подписаны. И нам необходимо понять где у нас фаза, а где ноль. Как же тут быть… Включаем мультиметр на измерение переменного напряжения. Концы подсоединяем на общий и вольты. Меряем напряжение между двумя проводами. Например 220В. Хорошо, значит далее можно один конец положить в сторонку, а вторым дотронуться по очереди до каждого из проводов. На одном из них будет ноль вольт, а на втором вольт 15-30. Тот на котором будут вольты, будет фазой. Всегда ли такое возможно? Наверно не всегда. Ведь может быть на каждом относительно земли по 130В, тогда перед вами окажутся две фазы, которые дают линейное 220В. Но тогда, вероятно и при измерении одним концом на каждом будет показывать какие то вольты. Но не стоит трогать тот, который имеет при измерении одним концом ноль вольт, руками.

Второй более затратный вариант, это прозвонить провода. Но ведь они под напряжением? Если знать, на какой автоматический выключатель они приходят, то надо всего лишь отбросить их от выключателя, предварительно отключив его, и далее как-то прозвонить, или нарастив концы, или проявив смекалку. В случае, если провода три, и например, мы знаем, что один фаза, второй N, а третий PE. То здесь, определение фазы будет еще проще. Достаточно померить напряжение между двумя проводами — это получится три измерения. Например, вышло 220В, 220В, 0В. Думаю, логика ясна. Те, между которыми ноль вольт это либо ноль и пэе, или же это сюрприз в виде двух проводов с одной фазой. Ох, и интересна же наука электрика. В любом случае самым надежным способом будет прозвонка проводов от обесточенного автомата.

Полярность очень важно соблюдать и знать. Обычно на элементах постоянного тока, будь то аккумулятор или обычная батарейка имеется обозначение плюса и минуса. А как поступить в случае, если надпись стерлась? Тут нам и пригодится цешка. Ведь у неё общий провод соответствует минусу, а напряженческий — плюсу. Подсоединяем их к выводам элемента и если величина напряжения с плюсом, значит общим мы сели на минус, а вольтовым на плюс. Если значение напряжения со знаком минус, значит наоборот. Существуют и другие, более изощренные способы определения полярности.

О том, как проверить ток амперметром, я писал тут. В каких случаях нам может понадобиться знать силу тока? Пусть каждый ответит на этот вопрос сам. На круговом диске цешки есть раздел тока постоянного (=) и тока переменного (~). Измеряем ток мы, предварительно разорвав цепь. То есть у нас ток течет по проводу. Мы этот провод рэжэм и с двух сторон обрезанного провода подсоединяем мультиметр. Выставляем сектор ток на цешке с нужным пределом и включаем цепь. На экране прибора отобразится ампераж цепи. А как быть, если нельзя ни в какую резать провода? Хм… Неужели нет выхода? Ан нет. Выход есть. Возьмите напрокат токовые клещи и не дурите себе голову! Или выберите и измерьте ток шунтом. Вот отличные советы. И ни в коем случае не сувайте концы цешки в розетку при выставленном секторе ток на барабане. Ток измеряется последовательно, в разрыв цепи. То есть отключаете цепь, делаете в нужном проводе разрыв (или находите существующую возможность влезть в цепь), подключаете надежно в этот разрыв прибор, выставляете предел тока, включаете цепь, измеряете ток, выключаете цепь, отключаете прибор, восстанавливаете цепь. Так как сопротивление у мультиметра малое и даже ничтожно малое, то погрешность в измерении будет невелика. Ток в розетке возникает, когда подключена нагрузка. Формула простая — P=U*I. У чайника мощностью 2,2кВт при напряжении 220В ток будет примерно 10А. А у меня у цешки предел верхний 10А, измерять такой ток предельно опасное занятие.

При измерении тока батарейки (= ток) делать это нужно быстро, иначе батарейка разрядится и не будет у вас больше батарейки.

Предохранитель создан для защиты электрической цепи от токов, превышающих его уставку. Перед заменой и установкой предохранителя его можно проверить. Для этого дотрагиваемся с двух сторон предохранителя концами мультиметра или подключаем щупы. Затем выставляем на цешке прозвонку и если запищало, значит сигнал проходит и элемент исправен. Если молчит, значит — пора менять. В случае, если на мультике нет звукового сигнала, всё делаем аналогично, только выставляем не прозвонку, а измерение сопротивления. Сопротивление мало или ноль — исправен, сопротивление бесконечность (1) — неисправен.

В случае с М4583 имеется возможность проверять сопротивление на пределах от 200 Ом до 20 МОм. Сопротивление измеряется на участке цепи. Подключаем к выводам общий и омы. Один конец сажаем по одну сторону, второй — по другую. Прибор покажет значение сопротивления между этими двумя точками. Регулируя диапазон измерений круговым диском, можно повысить результат измерений. Можно измерять сопротивление электронных компонентов, реле, обмоток электрических машин. Если во время измерения на экране отображается прыгающее значение или единица, попробуйте увеличить предел измерения.

Чтобы измерить, какое сопротивление в омах у резистора, необходимо его выпаять из схемы. Значит у резистора две стороны. С обеих сторон сажаем цешку и измеряем сопротивление. Полученное значение сравниваем с тем, что написано на самом резисторе. При этом не стоит держать концы мультиметра и ножки резистора пальцами, так как в этом случае значение будет не совсем корректно за счет сопротивления организма. На картинке я мерял сопротивление резистора 3 кОм, получилось 2,98 кОм.

При выверке электрических схем возникает необходимость в проверке отдельных элементов — автоматов, реле. Возьмем, например, реле РТ-40. Во-первых мы должны иметь представление о схеме этого реле. Эту схему можно найти в интернете, в паспорте на изделие, в голове. Смотрим, у нас несколько пар контактов и обмотка. Проверка будет заключаться в проверке срабатывания контактов и проверке величины сопротивления обмотки. Обмотки проверяем в режиме сопротивления цешкой, должно получиться значение в омах, которое можно сравнить с паспортным, или лишь бы не был ноль ом. Контакты проверяем в режиме прозвонки, посадив концы прибора на пару контактов, имитируем работу контактов. В случае с РТ-40 двигаем контакты на срабатывание. При этом прозвонка зазвенит. В случае с замкнутым контактом — сразу будет звенеть, а при срабатывании сигнал пропадет. Аналогично вместо звука смотреть на сопротивление. Замкнуты — 0, разомкнуты — 1. Без подачи напряжения на электромеханических релюхах срабатывание контактов можно имитировать вручную.

В случае с определением погодных условий, Вам понадобиться специальный проводок, который идет в комплекте с прибором, на конце которого находится термопара чтоли, именно она и измеряет температуру. Это видно на фото. Провод втыкается в специальный разъем, выбирается режим измерения температуры и на экране показывается значение в градусах цельсия.

Самое популярное


Как измерить ток мультиметром — Всё о электрике

Как замерить силу тока мультиметром

Сила тока наряду с напряжением и сопротивлением является очень важным понятием в электричестве. Она измеряется в амперах и определяется количеством электрической энергии, проходящей через проводник за определенную единицу времени. Определяют ее величину с помощью измерительных приборов, в домашних условиях это проще всего сделать при помощи мультиметра, или тестера, имеющегося в распоряжении многих хозяев современных квартир. Контроль силы тока очень важен для работы механизмов, зависящих от электропитания, поскольку превышение ею максимально допустимого значения приводит к поломке приборов и возникновению аварийных ситуаций. Тема этой статьи – как измерить силу тока мультиметром.

Виды мультиметров

На современном рынке электроприборов представлено две разновидности тестеров:

Основными элементами аналоговых приборов являются шкала с нанесенными на ней делениями, по которой определяются показатели электрических величин, и стрелка-указатель. Такие мультиметры пользуются высоким спросом у новичков благодаря своей низкой стоимости и простоте в использовании.

Но, наряду с этими положительными сторонами, аналоговые тестеры имеют и ряд недостатков, основным из которых является высокая погрешность измерений. Ее можно несколько уменьшить за счет настроечного резистора, конструктивно входящего в состав прибора. Тем не менее, при необходимости замерить электрические параметры с высокой точностью, лучше воспользоваться цифровым прибором.

Цифровые мультиметры

Единственным внешним отличием цифрового аппарата от аналогового является экран, на котором в виде цифр отражаются измеряемые параметры. Старые модели оборудованы светодиодным дисплеем, приборы нового типа – жидкокристаллическим.

Они отличаются высокой точностью измерений и простотой в эксплуатации, поскольку не нуждаются в подгонке градуировки.

Недостатком этих устройств можно назвать цену, которая в разы превосходит стоимость аналоговых тестеров.

Особенности конструкции

Независимо от количества гнезд в мультиметре, любой из этих приборов имеет два типа выходов, которые обозначаются разными цветами. Общий выход (масса) окрашен в черный цвет и имеет обозначение либо «com», либо «–». Выход, предназначенный для измерений (потенциальный), имеет красный цвет. Для любого из измеряемых параметров электроцепи может быть свое гнездо.

Не стоит опасаться перепутать его с другими, поскольку каждое из этих гнезд обозначено соответствующей единицей.

Еще одним внешним элементом прибора является рукоятка для установки предела измерений, которая может вращаться по кругу. На цифровых мультиметрах этих пределов больше, чем на аналоговых, кроме того, в них могут быть включены дополнительные опции, например, звуковой сигнал и другие. Поскольку мы говорим о том, как с помощью тестера произвести измерение силы тока, речь пойдет о шкале с амперами.

Каждый мультиметр имеет свой максимальный предел по току, и при выборе электросети для тестирования, проверяемую силу тока в ней следует сопоставить с пределом, на который рассчитан прибор. Так, если сила тока, проходящего внутри электроцепи составляет 180 А, не рекомендуется проводить измерения при помощи мультиметра, рассчитанного на 20 А, поскольку единственным полученным результатом будет сгорание прибора сразу же после начала тестирования. Максимальный предел всегда указывается в паспорте мультиметра или на корпусе устройства.

Порядок подготовки прибора к измерениям

Переключатель мультиметра нужно перевести в сектор A (DA для постоянного тока или CA для переменного), который соответствует измерению тока, выбрав при этом нужный предел. Некоторые современные тестеры для электроцепей постоянного тока имеют одну позицию, а для переменного – другую. Чтобы не ошибиться, нужно ориентироваться по литерам, имеющимся на лицевой панели.

Они одинаковы в любом приборе, надо просто понимать, какую величину каждый из них обозначает.

Все мультиметры комплектуются двумя кабелями, на конце каждого из которых имеется щуп и разъем. Вторые концы проводов вставляются в гнезда прибора, которые соответствуют текущему измерению, в нашем случае – силы тока.

Порядок измерений

Мультиметр для измерения величины силы тока включается в разрыв электроцепи. В этом состоит основное отличие от процедуры измерения напряжения, при которой тестер подключается к цепочке параллельно. Показатель величины тока, который проходит через прибор, отображается стрелкой на шкале (если речь идет об аналоговом аппарате) или высвечивается на жидкокристаллическом (светодиодном) дисплее.

Разорвать тестируемую цепь для включения в нее прибора можно по-разному. Например, отсоединив один из выводов радиоэлемента при помощи паяльника.

Иногда приходится перекусывать провод кусачками или пассатижами.

При определении величины тока батарейки или аккумулятора такой проблемы не существует, поскольку просто собирается цепь, одним из элементов которой является мультиметр.

Что необходимо учитывать при измерении

Важным условием при определении силы тока является включение в цепочку ограничительного сопротивления – резистора или обычной электролампочки. Этот элемент защитит прибор от поломки (сгорания) под воздействием потока электронов.

Если сила тока на индикаторе не отображается, это говорит о неверно выбранном пределе, который нужно снизить на одну позицию. Если результата нет снова – еще на одну, продолжая до тех пор, пока на экране или шкале не отобразится какое-то значение.

Производить замер нужно быстро – щуп не должен контактировать с кабелем более одной-двух секунд. Особенно это касается элементов питания малой мощности. Если, измеряя силу тока батареек, держать щуп на проводе длительное время, итогом станет их разряд – частичный или полный.

Техника безопасности

Как видим, процедура измерения силы тока при помощи мультиметра никакой сложности не представляет. Важно только следовать инструкции и не забывать о строгом соблюдении мер безопасности:

  • Перед проведением замеров обесточьте электросеть.
  • Проверьте изоляцию кабелей – при продолжительной эксплуатации ее целостность иногда нарушается, и вероятность поражения электротоком значительно возрастает.
  • Работайте исключительно в резиновых перчатках.

  • Не проводите измерения при высокой влажности воздуха. Дело в том, что влага обладает высокой электрической проводимостью и риск поражения также возрастает.
  • Человек, пострадавший от удара током, нуждается в медицинской помощи. Если есть возможность, любые работы с электричеством, в том числе и измерения, лучше проводить вдвоем. В нештатной ситуации присутствие напарника может оказаться настоящим спасением.

Закончив измерения, разрезанные кабели нужно вновь соединить, предварительно снова обесточив цепь.

Подробно и наглядно про измерения проводимые с помощью мультиметра на видео:

Заключение

В этой статье мы разобрались, как проверить силу тока с помощью мультиметра. Прочитав изложенный материал, любой взрослый человек сможет справиться с этой задачей, благо мультиметр – прибор совсем несложный, но в то же время очень нужный для решения не только профессиональных, но и бытовых задач, связанных с электричеством.

Как измерить ток и напряжение мультиметром?

Как измерить силу тока мультиметром

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин – параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ – его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х – максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле. В нашем случае нагрузкой является вентилятор от компьютера. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручку крутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения – “А

” и точно также по такой же схеме делаем замеры.

Как измерить постоянное напряжение мультиметром

Возьмем вот такую вот батарейку

Как мы видим, на ней написан ток 550 мАh , который она может выдавать в нагрузку в течение часа, то есть миллиампер в час, а также напряжение, которым обладает наша батарейка – 1,2 Вольта. Напряжение – это понятно, а вот что такое “ток в течение часа”? Допустим, наша нагрузка -лампочка кушает ток 550 мА. Значит лампочка будет светить один час. Или возьмем лампочку, которая светит послабее, и пусть она у нас кушает 55 мА, значит она сможет проработать 10 часов.

Значение 550 мА, которое у нас написано на батарейке, делим на значение, которое написано на нагрузке и получаем время, в течение которого все это будет работать, пока не сядет батарейка. Короче говоря, кто дружен с математикой, тому не составит труда понять сие чудо 🙂

Давайте замеряем напряжение на батарейке, один щуп мультиметра ставим на плюс, а другой на минус, то есть подсоединяем параллельно, и вуаля!

В данном случае напряжение на батарейке 1,28 Вольт. Значение на новой батарейке всегда должно превышать то, которое написано на этикетке.

Давайте замеряем напряжение на блоке питания. Выставляем 10 Вольт и замеряем.

Красный – это плюс, черный – минус. Все сходится, напряжение 10,09 Вольт. 0,09 Вольт спишем на погрешность.

Если же мы спутаем щупы мультиметра или щупы блока, то ничего страшного не произойдет. Мультиметр покажет нам такое же значение, но со знаком “минус”.

Имейте ввиду, на таких мультиметрах это не прокатывает

Для того, чтобы точно определить полярность не имея мультиметра, можно прибегнуть к нескольким советам, которые описаны в этой статье.

Как измерить переменное напряжение мультиметром

Ставим на мультике предел измерения переменного напряжения и замеряем напряжение в розетке. Без разницы, как совать щупы. У переменного напряжения нет плюса и минуса. Там есть фаза и ноль. Грубо говоря, один провод в розетке не представляет опасности – это ноль, а другой может здорово попортить ваше самочувствие или даже здоровье – это фаза.

По идее в розетке должно быть 220 Вольт. Но у меня показывает 215. Ничего страшного в этом нет. Напряжение в розетке “играет”. Ровно 220 Вольт вам вряд ли придется увидеть при измерениях напряжения в розетках вашего дома 🙂

Как измерить силу постоянного и переменного тока мультиметром

Одним из основных параметров в электротехнике является сила тока, представляющая собой электрический ток в определенном количестве, проходящий через проводник определенного сечения. Данная величина имеет большое значение для нормальной работы электрических систем, поэтому нередко актуальным становится вопрос, как измерить силу тока мультиметром. Данная процедура необходима для того, чтобы точно знать о том или ином уровне тока, установленном для конкретной цепи. Мультиметр является основным прибором, с помощью которого выполняются измерения.

Как измерить силу тока в розетке мультиметром

Перед началом проведения замеров к прибору в первую очередь подключаются измерительные щупы. Каждый из них имеет собственный цвет – черный и красный. Щуп черного цвета обычно общий, нулевой или минусовой, поэтому его подключение осуществляется к нижнему разъему, обозначенному символами СОМ. Другой щуп красного цвета при выполнении измерений подключается к среднему разъему. Существует разъем, расположенный в верхней части мультиметра, в который подключается красный щуп когда измеряется переменный ток величиной до 10 ампер.

После подключения щупов выбирается нужный режим работы путем поворота круглого переключателя и установки его в нужное положение. Если величина измеряемого параметра известна заранее, то выставляемый предел измерений должен немного превышать его. Такая мера позволяет уберечь мультиметр от перегорания. В том случае когда сведения о возможных показаниях прибора отсутствуют, выставляется максимально возможный предел измерений.

При измерении напряжения прибор включается в цепь параллельно, а для замеров силы тока – последовательно. Измерение полупроводников или параметров сопротивления выполняется при отключенном питании в данной схеме. Напряжение в электрической розетке 220В также можно измерить с помощью мультиметра. Для этого переключатель необходимо перевести в положение ACV на отметку 750 вольт, после чего провести замер. Точно так же выполняется измерение в сети с напряжением 380В. Сила тока в розетке измеряется путем выставления прибора в режим замеров переменного тока.

Как измерить силу тока трансформатора мультиметром

Течение электрического тока в трансформаторе осуществляется исключительно в замкнутом контуре. Для того чтобы произвести измерения тока, нужно вначале подключить какую-нибудь нагрузку, а затем последовательно с ней в цепь включается мультиметр. В данном случае переключатель также выставляется в режим измерений переменного тока. Провод красного цвета подключается к отдельному выходу.

На подготовительном этапе нужно сделать следующее:

  • Щуп с проводом черного цвета устанавливается в соответствующее черное гнездо, а щуп с красным проводом – в красное гнездо, где имеется обозначение «А», то есть, ампер.
  • Тумблер переключается в нужное положение: для измерений переменного тока – АС, постоянного тока – DC.
  • Предел измерений устанавливается таким образом, чтобы он был выше предполагаемого уровня силы тока в цепи. Это поможет уберечь прибор от перегорания.

После подготовки можно переходить к непосредственным измерениям. С этой целью мультиметр нужно последовательно включить в разрыв электрической цепи между трансформатором и нагрузкой. Величина тока, проходящего через прибор, отобразится на дисплее мультиметра. При отсутствии нагрузки в цепочку можно включить ограничительное сопротивление – обычную лампочку или резистор.

Если на дисплее не отображается значение силы тока, значит предел измерений выбран неверно и его необходимо уменьшить на одну позицию. При отсутствии результата процедуру нужно повторить и продолжать делать это до того момента, пока на дисплее не появится какое-либо значение.

Как измерить силу тока батарейки мультиметром

Несмотря на внешнее сходство, все батарейки обладают различными параметрами и техническими характеристиками. В связи с этим довольно часто возникает необходимость в проверке работоспособности этих элементов, в частности – в замерах силы тока.

Основной способ проверки касается новых батареек, позволяя определить их работоспособность во время покупки. Для проведения измерений мультиметр выставляется в положение, соответствующее постоянному току. Далее порядок действий будет следующий:

  • Мультиметр должен быть установлен на максимальном пределе измерений.
  • Щупы мультиметра прикладываются к контактам батарейки.
  • После того как возрастание тока на экране прекратится, примерно через 1-2 секунды щупы убираются.

Нормальная величина силы тока в новой батарейке обычно составляет от 4 до 6 ампер. Если показатели составляют от 3 до 3,9А – это указывает на снижение эксплуатационного ресурса батареи. Следовательно ее можно использовать только в устройствах с пониженной мощностью. При более низких показателях, батарейки допускается применять лишь в очень слабых приборах или не использовать вообще.

Как измерить силу постоянного тока мультиметром

Измерение постоянного тока выполняется по такой же методике, как и при замерах батареек. Просто в данном случае мультиметр используется еще и для проверок более мощных устройств. В первую очередь это аккумуляторные батареи или выпрямители, применяемые в промышленности и в быту.

Для замеров с помощью мультиметра выбираются две любые точки, между которыми последовательно подключается измерительный прибор. Подключение должно быть выполнено с обязательным соблюдением полярности. Если мультиметр подключен неправильно, то на дисплее высветится значение со знаком «минус».

В том случае когда значение предполагаемой силы тока больше самого верхнего предела измерений, необходимо выставить переключатель в положение «10А». Одновременно из гнезда «V ΩmA» измерительный щуп перемещается в гнездо «10А».

Как измерить силу переменного тока мультиметром

Перед началом замеров необходимо точно определить, какой ток будет измеряться – переменный или постоянный. После этого переключатель мультиметра устанавливается в нужное положение. Далее нужно установить ориентировочную силу в данной цепи, для того чтобы подключить измерительный щуп в соответствующий разъем. Если сила тока предполагается до 200мА, щуп включается в гнездо «V ΩmA», а при силе тока более 200мА – в разъем «10А».

Иногда случается так, что информация о силе тока отсутствует вообще. Поэтому измерения следует начинать с максимальной величины. Если на дисплее появляется ток меньшего значения, значит штекер требуется переставить в другой разъем. В случае когда ток вновь меньше требуемого, штекер снова переставляется. При необходимости ручку регулятора следует выставить на более низкую отметку силы тока. Перед началом измерений нужно внимательно изучить все обозначения, нанесенные на мультиметр и в дальнейшем выбирать только нужную символику. Все замеры должны проводиться от максимальных значений к минимальным, это является обязательным требованием при работе с мультиметром.

{SOURCE}

Как измерить ток с помощью мультиметра »Электроника

Мультиметр обеспечивает один из самых простых способов измерения переменного и постоянного тока (AC и DC). Мы даем некоторые из основных рекомендаций. . .


Учебное пособие по мультиметру Включает:
Основы работы с измерителем Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей


Часто бывает необходимо знать, как измерить ток с помощью мультиметра.Измерения тока выполнить легко, но они выполняются несколько иначе, чем измерения напряжения и другие измерения. Однако измерения тока часто необходимо проводить, чтобы выяснить, правильно ли работает цепь, или чтобы обнаружить другие факты, связанные с ее потреблением тока.

Ток является одним из основных электрических / электронных параметров, поэтому часто необходимо измерить ток, протекающий в цепи, чтобы проверить ее работу.

… как цифровые, так и аналоговые мультиметры могут очень легко измерять ток ….

Измерения тока можно проводить с помощью различных измерительных приборов, но наиболее широко используемым измерительным оборудованием для измерения тока является цифровой мультиметр. Это испытательное оборудование широко доступно и по очень разумным ценам.

Измерение тока: основы

Измерения тока выполняются иначе, чем измерения напряжения и другие измерения.Ток состоит из потока электронов вокруг цепи, и необходимо иметь возможность контролировать общий поток электронов. В очень простой схеме показана ниже. В нем есть батарейка, лампочка, которую можно использовать как индикатор, и резистор. Чтобы изменить уровень тока, протекающего в цепи, можно изменить сопротивление, а количество протекающего тока можно измерить по яркости лампы.

Простая схема для измерения тока

При использовании мультиметра для измерения тока единственный способ, который можно использовать для определения уровня протекающего тока, — это разрыв цепи, чтобы ток проходил через измеритель.Хотя иногда это может быть сложно, это лучший вариант. Типичное измерение тока можно выполнить, как показано ниже. Из этого видно, что цепь, в которой протекает ток, должна быть разорвана и мультиметр вставлен в цепь. В некоторых схемах, где часто может потребоваться измерение тока, могут быть добавлены клеммы с перемычкой для облегчения измерения тока.

Как измерить ток с помощью мультиметра

Чтобы мультиметр не влиял на работу цепи, когда он используется для измерения тока, сопротивление измерителя должно быть как можно меньшим.Для измерений около ампера сопротивление метра должно быть намного меньше ома. Например, если измеритель имел сопротивление в один Ом и протекал ток в один ампер, то на нем возникло бы напряжение в один вольт. Для большинства измерений это было бы неприемлемо высоким. Поэтому сопротивление счетчиков, используемых для измерения тока, обычно очень низкое.

Как измерить ток аналоговым мультиметром

Использовать аналоговый измеритель для измерения электрического тока довольно просто.Есть несколько незначительных отличий в способах измерения тока, но используются те же основные принципы.

… аналоговые мультиметры также могут легко и точно измерять ток ….

При использовании аналогового мультиметра можно выполнить несколько простых шагов:

  1. Вставьте датчики в правильные соединения — это необходимо, потому что может быть несколько различных соединений, которые можно использовать.Убедитесь, что вы выбрали правильные соединения, поскольку могут быть отдельные соединения для очень низких или очень высоких диапазонов тока.
  2. Установите переключатель на правильный тип измерения (т. Е. Для измерения тока) и диапазон, в котором будет производиться измерение. При выборе диапазона убедитесь, что максимум для конкретного выбранного диапазона выше ожидаемого. При необходимости позже диапазон мультиметра может быть уменьшен. Однако выбор слишком большого диапазона предотвращает перегрузку измерителя и любое возможное повреждение движения самого измерителя.
  3. При снятии показаний оптимизируйте диапазон для наилучшего считывания. Если возможно, отрегулируйте его так, чтобы можно было добиться максимального отклонения счетчика. Таким образом будет получено наиболее точное показание.
  4. После завершения считывания рекомендуется поместить щупы в гнезда для измерения напряжения и повернуть диапазон в положение максимального напряжения. Таким образом, если счетчик случайно подключен, не задумываясь о диапазоне, который будет использоваться, вероятность повреждения счетчика мала.Это может быть неверно, если он оставлен на текущее показание, и счетчик случайно подключен к точке высокого напряжения!

Как измерить ток цифровым мультиметром

Чтобы измерить ток цифровым мультиметром, можно выполнить несколько простых шагов:

  1. Включите счетчик
  2. Вставьте зонды в правильные соединения — на многих счетчиках есть несколько различных соединений для зондов. Часто тот, помеченный как обычный, в который обычно помещается черный зонд.Другой зонд должен быть вставлен в правильное гнездо для измерения тока. Иногда используется специальное соединение для измерения тока, а иногда отдельное соединение для измерений низкого или высокого тока. Выберите правильный вариант для текущего измерения.
  3. Установите главный селекторный переключатель на переключателе измерителя на правильный тип измерения (т. Е. Ток) и диапазон, в котором будет производиться измерение. При выборе диапазона убедитесь, что максимальный диапазон превышает ожидаемое значение.При необходимости диапазон цифрового мультиметра может быть уменьшен. Однако выбор слишком большого диапазона предотвращает перегрузку счетчика.
  4. При измерении тока оптимизируйте диапазон для получения наилучшего показания. Если возможно, разрешите всем начальным цифрам не считывать ноль, и таким образом можно будет прочитать наибольшее количество значащих цифр.
  5. После завершения считывания рекомендуется поместить щупы в гнезда для измерения напряжения и установить диапазон на максимальное напряжение.Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность повреждения счетчика мала. Это может быть неверно, если он оставлен на текущее показание, и счетчик случайно подключен к точке высокого напряжения!

Следуя этим шагам, очень легко измерить ток с помощью любого цифрового мультиметра.

Альтернативные методы измерения силы тока

Самый очевидный метод измерения тока с помощью мультиметра — разорвать цепь и быстро приблизить измеритель к цепи.Однако это не единственный метод, который можно использовать.

Есть несколько методов, которые могут быть реализованы, которые не требуют разрыва цепи и последовательного подключения счетчика.

Эти методы часто используются там, где важно не разорвать цепь, и используются методы, которые тем или иным образом определяют ток.

Точность часто может быть почти такой же хорошей, как при включении измерителя в цепь, но для этого может потребоваться, чтобы компоненты уже были на месте или использовались другие типы датчиков.

Использование последовательного резистора для измерения тока

Этот метод измерения тока может дать некоторые преимущества при некоторых обстоятельствах, когда предполагается, что ток может потребоваться регулярно измерять в цепи.

Этот метод измерения тока предполагает включение в схему небольшого резистора подходящего номинала. Обычно один конец резистора находится под потенциалом земли, чтобы избежать риска случайного замыкания на землю высокого напряжения при проведении теста.

Метод измерения тока путем вставки в цепь последовательного резистора.

Путем измерения напряжения на резисторе можно легко рассчитать ток.

Например, резистор 10 Ом вставлен в цепь и на нем обнаружено значение 100 мВ, тогда, используя закон Ома, можно сделать вывод, что ток составляет V / R = 0,1 / 10 = 10 мА.

При использовании этого метода измерения тока значение резистора должно быть достаточно точным для проведения измерений.Любой допуск на резистор e даст такой же допуск, но не при измерении. К счастью, многие измерения в этой ситуации не требуют предельной точности, и поэтому даже 10% резисторов будут достаточно точными — 2% также может быть адекватным в зависимости от необходимых допусков.

В показанном случае последовательный резистор, используемый для измерения тока, помещается рядом с землей, а также он обходится конденсатором для обхода любого сигнала на землю. Это особенно важно, если схема используется на радиочастотах, РЧ, поскольку это поможет предотвратить распространение любого сигнала по выводам измерительного прибора.

Метод измерения тока с помощью датчика тока / катушки

Если невозможно каким-либо образом прорваться в цепь, можно использовать датчик тока.

Датчики тока обычно бывают в виде датчика, который размещается вокруг токоведущего проводника. Он способен обнаруживать ток, протекающий в проводнике, и таким образом давать показания.

Эти датчики часто входят в состав законченного измерителя, поэтому часто невозможно использовать стандартный мультиметр для этого типа теста.

Существует несколько различных типов датчиков / измерителей, которые можно использовать в этом методе измерения тока.

  • Трансформатор тока: Одна из наиболее распространенных форм датчика тока называется токовыми клещами. Он состоит из разрезного кольца из феррита или мягкого железа, на которое намотана катушка — по одной на каждой половине. Сердечник пропускается по проводнику, в котором необходимо измерить ток, и две половинки сердечника зажимаются на месте. Таким образом, узел действует как трансформатор, а катушки зажима улавливают магнитное поле от тока, протекающего в проводнике.Поскольку вся сборка фактически представляет собой трансформатор, этот метод измерения тока работает только для переменного тока. Также расходомеры, использующие это, обычно поставляются как отдельные «клещи».
  • Датчик Холла: Датчик Холла, использующий другую технологию. Он может измерять как переменный, так и постоянный ток, протекающий в проводнике. Его часто используют вместе с осциллографами и цифровыми мультиметрами высокого класса, хотя их использование становится все более распространенным.

Существуют и другие аналогичные методы измерения тока с использованием датчиков, но наиболее распространенными являются токовые клещи и датчики на эффекте Холла.

Как измерить переменный ток мультиметром

Часто бывает необходимо измерить переменный ток. Хотя для измерения переменного тока используются те же основные шаги, что и при нормальном измерении постоянного тока, есть несколько дополнительных моментов, на которые следует обратить внимание.

  • Требуется настройка переменного тока: Различия в измерениях возникают из-за того, что мультиметр должен исправлять переменную форму волны, чтобы иметь возможность измерять переменный ток.Основное отличие цифрового мультиметра состоит в том, что переключатель типа измерения должен быть установлен на измерение переменного тока, а не постоянного.
  • Для аналоговых счетчиков требуется выпрямитель: Для аналогового мультиметра ситуация немного иная. Поскольку аналоговый мультиметр не содержит активной электроники, диодный выпрямитель, используемый для выпрямления переменного сигнала, имеет определенное напряжение включения, и это повлияет на низкое напряжение на некоторых шкалах. Некоторые измерители могут быть не в состоянии измерять переменный ток или у них будут очень ограниченные диапазоны.

Хотя измерение электрического тока не так распространено, как измерение напряжения, тем не менее, умение измерять ток является важной и важной способностью. Также важно знать, как измерять ток, чтобы получить лучшее от мультиметра.

Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в меню тестирования.. .

Как пользоваться мультиметром

Добавлено в избранное Любимый 57 год

Измерение тока

Ток считывания — одно из самых сложных и информативных показаний в мире встроенной электроники. Это сложно, потому что вам нужно последовательно измерять ток. Если напряжение измеряется путем подключения VCC и GND (параллельно), для измерения тока необходимо физически прервать протекание тока и подключить счетчик к сети.Чтобы продемонстрировать это, мы будем использовать ту же схему, что и в секции измерения напряжения.

Первое, что нам понадобится, это лишний кусок провода. Как уже упоминалось, нам нужно физически прервать цепь, чтобы измерить ток. Другими словами, вытащите провод VCC, идущий к резистору, добавьте провод к тому месту, где этот провод был подключен, а затем проверьте от вывода питания на блоке питания до резистора. Это эффективно «обрывает» питание схемы. Затем мы вставляем мультиметр в линию, чтобы он мог измерять ток, когда он «течет» через мультиметр в макетную плату.

Для этих картинок мы обманули и использовали зажимы из крокодиловой кожи. При измерении тока часто полезно наблюдать за тем, что ваша система делает с течением времени, в течение нескольких секунд или минут. Возможно, вам захочется встать и поднести датчики к системе, но иногда легче освободить руки. Эти щупы с зажимом типа «крокодил» могут пригодиться. Обратите внимание, что почти все мультиметры имеют разъемы одинакового размера (они называются «банановыми вилками»), поэтому, если вы в затруднительном положении, вы можете использовать щупы вашего друга.

Теперь, когда мультиметр подключен, мы можем установить шкалу в правильное положение и измерить ток.Измерение тока работает так же, как напряжение и сопротивление — вы должны получить правильный диапазон. Установите мультиметр на 200 мА и работайте оттуда. Потребление тока для многих макетных проектов обычно составляет менее 200 мА. Убедитесь, что красный зонд вставлен в порт с предохранителем на 200 мА. На нашем любимом мультиметре отверстие 200 мА — это тот же порт / отверстие, что и показания напряжения и сопротивления (порт обозначен как мАВΩ ). Это означает, что вы можете держать красный зонд в том же порту для измерения тока, напряжения или сопротивления.Однако, если вы подозреваете, что ваша схема будет использовать около 200 мА или более, переключите зонд на сторону 10 А. на всякий случай. Перегрузка по току может привести к сгоранию предохранителя, а не просто к отображению перегрузки. Подробнее об этом чуть позже.

Эта схема потребляла только 1,8 мА во время измерения, а не большой ток. Среднее значение было ближе к 2,1 мА.

Поймите, что мультиметр действует как кусок провода — вы замкнули цепь, и она включится.Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свое энергопотребление (например, включение светодиода может привести к увеличению на 20 мА на секунду, а затем к снижению на секунду при включении. выключенный). На дисплее мультиметра вы должны увидеть мгновенное значение тока. Все мультиметры снимают показания с течением времени, а затем выдают среднее значение , поэтому ожидайте, что показания будут колебаться. В общем, более дешевые счетчики будут в среднем более жестко и медленнее реагировать, поэтому относитесь к каждому показанию с недоверием.Мысленно возьмите средний диапазон, например, от 7 до 8 мА при нормальных условиях 5 В (а не 7,48 мА).

Как и при других измерениях, при измерении тока цвет щупов не имеет значения. Что произойдет, если мы поменяем зонды? Ничего страшного не происходит! Это просто приводит к тому, что текущее значение становится отрицательным:

.

Ток все еще протекает через систему, вы только что изменили свою точку зрения, и теперь счетчик показывает отрицательное значение.

Помните! Когда вы закончите использовать измеритель, всегда возвращайте измеритель для считывания напряжения (верните щупы в порт напряжения, настройте измеритель на считывание диапазона постоянного напряжения, если необходимо).Обычно берут измеритель и начинают быстро измерять напряжение между двумя контактами. Если вы оставили свой счетчик в режиме «тока», вы не увидите напряжение на дисплее. Вместо этого вы увидите «0,000», указывающее на отсутствие тока между VCC и GND. В течение этой доли секунды вы подключите VCC к GND через ваш измеритель, и предохранитель 200 мА перегорит = плохо. Поэтому, прежде чем положить глюкометр на ночь, не забудьте оставить глюкометр в хорошем состоянии.

Первые несколько раз измерить ток может быть непросто.Не волнуйтесь, если вы взорвете предохранитель — мы делали это десятки раз! В следующем разделе мы покажем вам, как заменить предохранитель.



← Предыдущая страница
Измерение сопротивления

Как измерить ток с помощью принадлежностей клещей

  1. Определите, является ли измеряемый ток переменным или постоянным.
  2. Выберите принадлежность клещей для мультиметра, которая предназначена для измерения этого особого тока или может измерять как переменный, так и постоянный ток.

    Примечание: Ознакомьтесь с техническими характеристиками дополнительных зажимов и определите, выдает ли зажимы уровень тока или уровень напряжения.

  3. Определите ожидаемый максимальный ток цепи, проверив паспортную табличку компонента или номинальные параметры выключателя. Принадлежности для съемных зажимов доступны во множестве предустановленных диапазонов. Определите, достаточно ли велик диапазон вашего мультиметра или аксессуара для измерения. Если нет, выберите инструмент, оборудованный для более высоких диапазонов.

    Примечание: Если измеритель включает в себя клеммы с предохранителями, убедитесь, что его предохранители исправны.

  4. Настройте цифровой мультиметр следующим образом:
    • Для измерения переменного тока с помощью токовых клещей на выходе поверните шкалу в положение mà /.
    • Вставьте черный измерительный провод в гнездо COM.
    • Для подключаемых принадлежностей зажимов, вырабатывающих переменный ток на выходе, вставьте красный измерительный провод в разъем mà /. Эти клещи предназначены для измерения только переменного тока и, в зависимости от масштабного коэффициента клещей, выдают 1 мА на цифровой мультиметр на каждый 1 А измеренного тока (1 мА / А).
    • Выполните шаги 6-8 ниже.
    • Чтобы измерить переменный / постоянный ток с помощью зажима на выходе напряжения, поверните шкалу на мВ переменного тока для переменного тока или на мВ постоянного тока для постоянного тока.
    • Вставьте черный измерительный провод в гнездо COM.
    • Для дополнительных принадлежностей с зажимами, вырабатывающими выходное напряжение, вставьте красный измерительный провод в гнездо V. Эти клещи предназначены для подачи на цифровой мультиметр 1 мВ, 10 мВ или 100 мВ на каждый 1 А измеренного тока.
    • Выполните шаги 6-8 ниже.
  5. Откройте губки, нажав на спусковой крючок инструмента.
  6. Поместите один провод внутри зажимов. Перед снятием показаний убедитесь, что губки полностью закрыты.
  7. Просмотрите показания на дисплее.

    Совет: Токоизмерительные клещи измеряют ток в цепи путем измерения силы магнитного поля вокруг одиночного проводника. По возможности отделяйте испытательный провод от окружающих проводов на несколько дюймов. Цель: не дать зажиму улавливать паразитные магнитные поля. Если разделение невозможно, снимите несколько показаний в разных местах одного и того же проводника.Не измеряйте экранированные проводники, так как магнитные поля значительно уменьшаются или даже исчезают.

Анализ измерения тока

Знание потребления тока в системе, компоненте или цепи очень полезно при поиске и устранении неисправностей.

Электрические компоненты, такие как двигатели, часто имеют паспортную табличку, на которой отображается номинальная мощность цепи компонента. Текущее измерение можно сравнить с этим рейтингом, чтобы определить работоспособность компонента.

Выполните измерения тока: чтобы определить, какую нагрузку (компонент, например, двигатель) потребляет система. Вы также можете измерить общую нагрузку в цепи.

Двигатель, например, перегружается, если потребляет ток больше номинального, и недогружается, если потребляет меньше.

При поиске и устранении неисправностей технический специалист может выполнить базовое измерение и следить за перегрузкой, перегрузкой по току или дисбалансом тока между фазами.

Как правило, токи выше номинальных обычно указывают на проблему, которая может вызвать дополнительные проблемы.Более высокий ток вызывает более высокую температуру, что может вызвать пробой изоляции и отказ компонентов.

Большинство цифровых мультиметров могут измерять только постоянный или переменный ток до 10 А. Более высокий ток необходимо уменьшить с помощью токоизмерительных клещей, которые могут измерять ток в цепи от 0,01 А до 1000 А путем измерения силы электрического поле вокруг проводника.

Для максимальной эффективности рекомендуется измерять ток при первой установке оборудования и во время нормальной работы.Эти измерения можно использовать для сравнения базовых показателей при устранении будущей проблемы.

Ссылка: Принципы цифрового мультиметра Глена А. Мазура, American Technical Publishers.

Найдите подходящий мультиметр

Измерение тока с помощью мультиметра

Скорость, с которой протекают электроны, т. Е. Ток через проводник, измеряется амперметром. Чтобы выполнить измерение тока с помощью амперметра, цепь должна быть разомкнута, а затем измеритель вставлен последовательно или последовательно со схемой, как показано на рисунке.

Это означает, что амперметр должен быть подключен на пути прохождения тока, где ток измеряется. Эти счетчики могут быть панельными или переносными. В этой статье мы рассмотрим портативный амперметр, входящий в состав мультиметра.

Измерение тока с помощью мультиметра

С помощью мультиметра можно измерить как переменный, так и постоянный ток, подключив измеритель последовательно к цепи, в которой измеряется ток при условии, что ток в этой цепи ограничен или контролируется нагрузкой или соответствующие значения сопротивления.

Следует отметить, что амперметр является устройством с низким сопротивлением, и обычно полное сопротивление составляет менее 0,1 Ом. Если счетчик подключен к источнику питания по незнанию, это низкое сопротивление только ограничивает ток, протекающий через счетчик.

Предположим, что этот измеритель с сопротивлением 0,1 Ом подключен к источнику питания 240, ток будет около 2400 А (240 / 0,1 = 2400 А). Этот большой ток приведет к выходу из строя амперметра.

Таким образом, амперметр должен быть включен последовательно или последовательно с цепью, в которой измеряется ток.Вот почему амперметры также называют линейными амперметрами.

Измерение тока с помощью аналогового мультиметра

Аналоговый амперметр работает так же, как измеритель PMMC. В этом случае резистор помещается поперек движения счетчика, называемого шунтом, который ограничивает количество тока, проходящего через счетчик. Поскольку движение счетчика подключено параллельно шунту, напряжение, приложенное к счетчику, представляет собой падение напряжения на шунте.

Таким образом, измеритель будет давать показания полной шкалы, когда через шунт протекает номинальный ток, как показано на рисунке ниже.Следовательно, значение шунта будет варьироваться в зависимости от желаемого значения полной шкалы амперметра.

Многие амперметры или мультиметры предназначены для работы в более чем одном диапазоне, то есть позволяют использовать несколько шкал на одном метре. Этого можно добиться, подключив к счетчику разные шунты.

Поворотный переключатель, включенный последовательно с этими шунтирующими резисторами, подключает требуемый шунт через измеритель в зависимости от измеряемого диапазона, как показано на рисунке. Опять же, значения этих шунтов рассчитываются в зависимости от показаний полной шкалы диапазона (аналогично показаниям одинарных шунтов).

Для измерения переменного тока аналоговый мультиметр состоит из схемы диодного выпрямителя, которая преобразует переменный ток в соответствующий постоянный ток. Однако этот диод имеет определенное напряжение включения, которое влияет на измерения малых токов (из-за искажения при отклонении шкалы на стороне низкого напряжения).

Это одна из причин, по которой диапазоны переменного тока в аналоговых мультиметрах ограничены, в то время как некоторые измерители могут не измерять переменный ток.

Перед измерением тока с помощью мультиметра следует учитывать следующее:

  1. Ручка переключателя диапазонов для установки ручки тока
  2. Форма постоянного или переменного тока
  3. Ожидаемый диапазон тока
  4. Положение красного щупа для измерения постоянного и переменного тока
Процедура измерения постоянного тока с помощью аналогового мультиметра

  • Вставьте красный и черный щупы в мультиметр в соответствующие гнезда, в зависимости от измерений очень высокого или очень низкого тока.На некоторых измерителях слот символа «mA» указывает на измерения низкого тока, а слот символа «A» указывает на измерения высокого тока. В некоторых счетчиках текущие значения напрямую печатаются на соответствующих слотах. Красный зонд должен быть вставлен в эти слоты, в то время как слот символа «COM» является отрицательным (или черным) слотом зонда.
  • Установите переключатель диапазона на тип измерения постоянного тока, а также выберите ожидаемый диапазон. Всегда лучше обеспечить максимальный диапазон для измерения, чем предполагалось, потому что мы также можем уменьшить диапазон позже, если это необходимо.Это позволяет избежать ненужной перегрузки, которая может повредить счетчик.
  • Отключить питание цепи, в которой измеряется ток. И прервите цепь, чтобы подключить счетчик последовательно к пути тока при условии, что к этой цепи подключена нагрузка.
  • Подключите красный датчик к положительной стороне (источнику) клеммы, а задний датчик — к другой стороне (стороне нагрузки или концу, который отделен от положительной стороны) клеммы. Измеритель даст отрицательное отклонение, если датчики будут подключены в обратном порядке.
  • Включите источник питания и оптимизируйте диапазон мультиметра, уменьшив шаги переключателя для максимального отклонения указателя.
  • Всегда не забывайте менять положение датчиков после завершения текущего считывания. А также поверните селекторный переключатель в положение максимального напряжения. Это снизит вероятность случайного подключения измерителя в следующий раз к нагрузке, когда мультиметр находится в режиме амперметра. Таким образом, предотвращается повреждение счетчика.
Процедура измерения переменного тока с помощью аналогового мультиметра

Измерение переменного тока аналогично измерению постоянного тока, как указано выше.Нет большой разницы между измерением переменного и постоянного тока; однако некоторые из необходимых шагов для измерения переменного тока приведены ниже.

  • Вставьте красный датчик в слот мА или А в зависимости от диапазона измеряемого переменного тока. Вставьте черные щупы в слот COM.
  • Установите переключатель диапазонов в режим переменного тока и выберите максимальный диапазон для измерения тока.
  • Отключите питание цепи и убедитесь, что путь тока разделен (т.е.е., фаза цепи), на которой необходимо измерить ток, чтобы подключить счетчик к цепи.
  • Подключите красный щуп к истоку фазной клеммы, а задний щуп — к другой стороне фазной клеммы.
  • Включите источник питания и оптимизируйте диапазон мультиметра, уменьшив шаги переключателя для максимального отклонения указателя.

Аналоговые измерители оснащены регулировочным винтом для установки положения иглы на ноль.Поэтому убедитесь, что игла должна находиться в нулевом положении, когда показание приближается к измерению. Если нет, отрегулируйте соответственно.

Измерение тока с помощью цифрового мультиметра

Цифровые мультиметры — широко используемый портативный измерительный прибор, который имеет расширенные функции, чем аналоговые измерители, такие как автоматическая полярность, автоматическое обнуление, автоматическое определение диапазона и автоматическое отключение.

Этот мультиметр подключается последовательно к проводу или компоненту путем размыкания цепи для измерения тока.Большинство цифровых мультиметров имеют несколько портов для разных диапазонов измерений тока.

Чтобы измерить ток (переменный или постоянный) с помощью цифрового мультиметра, внутренняя схема сначала преобразует ток на входе в напряжение, чтобы использовать его в АЦП. Это осуществляется серией переключаемых резисторов, также называемых шунтами. Согласно закону Ома, эти шунты определяют напряжения, пропорциональные измеряемым входным токам.

Переменный ток измеряется тем же методом, что и шунты, за исключением того, что напряжение на шунте перед передачей на АЦП направляется в цепь выпрямителя переменного тока и постоянного тока.

Измерение постоянного / переменного тока с помощью цифрового мультиметра

  • Подсоедините отрицательный провод щупа (щуп черного цвета) к разъему COM, а положительный провод щупа (щуп красного цвета) к очень низкому (мА или мкА) или очень низкому уровню гнездо высокого диапазона тока (A) в зависимости от более высокого диапазона измеряемого тока.
  • Предположим, что если измеритель состоит из разъемов на 200 мА и 10 А, подключите красный щуп к разъему 200 мА для измерения максимального тока 200 мА, с другой стороны, подключите красный датчик к разъему 10 А для измерения максимального тока 10 А.
  • Установите тип тока AC или DC.
  • Установите переключатель выбора диапазона на желаемый диапазон, который дает максимальную чувствительность, или просто выберите высокий диапазон, чтобы позже мы могли уменьшить шаги, если это необходимо (некоторые цифровые мультиметры оснащены автоматическими измерителями диапазона, поэтому нет необходимости устанавливать диапазон).
  • Выключите цепь и прервите ее в точке, где необходимо снять показания.
  • Подключите красный щуп к более положительному полюсу цепи, а черный щуп — к отрицательному полюсу цепи.
  • Включите источник питания и отрегулируйте диапазон тока до более точной цифровой формы.
  • Если измеритель показывает «OL», это указывает на ситуацию выхода за пределы диапазона и, следовательно, селекторный переключатель, т.е. диапазон должен быть отрегулирован соответствующим образом.
  • Если измеритель подключен к 200 мА (подключение датчика), это означает, что максимальный входной ток, разрешенный измерителем, составляет 200 мА. Если ток будет превышен, предохранитель счетчика выйдет из строя. Кроме того, когда счетчик помещен в 10 А, максимальный ток составляет 10 А, для которого не предусмотрена защита плавкими предохранителями.
Предостережения

Никогда не оставляйте мультиметр в положении амперметра после выполнения текущего измерения.
Не проверяйте токи, превышающие максимальный ток, измеренный мультиметром в их соответствующих диапазонах, то есть в мА, а также в диапазоне А.

Измерение тока с помощью токоизмерительных клещей

Разомкнуть цепь для подключения линейного амперметра для измерения тока может быть сложно. Новый тип испытательного инструмента, который решает эту проблему, — это токоизмерительные клещи, которые поставляются с токоизмерительными клещами с мультиметром.

Эти клещи состоят из зондов с зажимами или встроенного зажима на самом измерителе (автономном инструменте), как показано на рисунке.

Измерение тока с помощью токоизмерительных клещей

Разомкнуть цепь для подключения линейного амперметра для измерения тока может быть сложно. Новый тип испытательного инструмента, который решает эту проблему, — это токоизмерительные клещи, которые поставляются с токоизмерительными клещами с мультиметром. Эти токоизмерительные клещи состоят из зондов или зажимов, встроенных в сам измеритель (автономный инструмент), как показано на рисунке.

Измерение тока

Самый безопасный и простой метод измерения тока — это метод с зажимным датчиком, чем разрыв цепи. Когда ток проходит через каждый провод, вокруг него создается магнитное поле. Когда ток увеличивается, магнитное поле также увеличивается.

Накладной датчик измеряет эту напряженность магнитного поля и преобразует ее в соответствующее значение тока. Измеритель с накладным датчиком может измерять как низкие, так и очень высокие токи в диапазоне от менее 1 А до 2000 А (в зависимости от производителя).

Можно подключить датчики тока в качестве входа к цифровому мультиметру, работающему как вольтметр, для определения тока. На выходе этого зонда напряжение пропорционально измеряемому току.

Показание напряжения на измерителе должно быть преобразовано в ток с использованием коэффициента преобразования тока. Эти клещи могут быть аналогового или цифрового типа. И они зажаты только вокруг одной из линий.

Процедура измерения тока с помощью токоизмерительных клещей
  • Определите, измеряет ли токоизмерительные клещи переменный или постоянный ток или оба, и определите тип тока, измеряемого этим измерителем.
  • Подключите черный провод зажима к гнезду COM, а красный — к гнезду мА или A при условии, что зажим генерирует выходной ток. Некоторые аксессуары зажимов создают выходное напряжение; в таком случае подключите красный щуп к гнезду V.
  • Установите селекторный переключатель на постоянный или переменный ток в случае фиксации токового выхода или в постоянный или переменный ток в случае фиксации выходного напряжения.
  • Регулирует диапазон тока или напряжения до максимального значения или до диапазона, подходящего для ожидаемого максимального диапазона.
  • Прикрепите измеритель к измеряемой цепи и снимите показания.
  • Рассчитайте показания счетчика на основе масштабного коэффициента клещей.

Обязательно зажать глюкометр вокруг одной из линий. Если измеритель зажат вокруг двух или более линий, магнитные поля проводов компенсируют друг друга, и тогда измеритель показывает ноль. (Иногда измеритель показывает очень высокий ток в зависимости от полярности отдельных магнитных полей).

Как измерить ток мультиметром? Пошаговое руководство

Одно из наиболее распространенных применений мультиметра — измерение тока в электрической цепи.И каждый начинающий электрик должен знать, как это делать.

Если вы хотите измерить силу тока переменного тока или проверить силу тока в системе, то как это сделать с помощью мультиметра — важный навык.

Сегодня мы рассмотрим, как измерить ток с помощью мультиметра, и вы также получите несколько полезных советов.

Что сейчас?

Ток — это направленный поток электричества от источника питания к нагрузке. Его измерение означает, что вы измеряете количество электроэнергии, подаваемой на нагрузку.

Существует два типа тока — постоянный ток (DC) и переменный ток (AC), и главное различие между ними — это циклический процесс.

Мультиметр измеряет ток с помощью АЦП и набора регистров, которые преобразуют аналоговый сигнал в цифровое значение.

Когда вы используете аналоговый тестер, преобразование не происходит, и вы можете непосредственно определять ток, а также наблюдать колебания на шкале измерителя. Однако, чтобы облегчить процесс, мы будем использовать цифровой мультиметр.

В нашей повседневной жизни постоянный ток — это то, что вы находите в аккумуляторах и используете для зарядки вашего смартфона. С другой стороны, переменный ток — это то, что вы получаете от электросети вашего дома.

Электрик должен знать эти основы и разумно использовать эти знания при измерении тока.

См. Также: Лучшие клещи для измерения тока

Как измерить ток с помощью мультиметра?

Для этого руководства вам потребуется цифровой мультиметр и образец схемы.Мы собрали простую схему из белого светодиода, резистора и 9-вольтовой батареи.

Вы можете наблюдать за макетной платой, чтобы воссоздать схему на своем конце. Мы будем измерять ток, который течет от батареи (источника питания) к нагрузке (светодиодной лампе).

Поскольку источником питания здесь является аккумулятор, мы будем измерять ток постоянного тока. Если бы мы тестировали электрическую цепь, в которой питание поступает от настенной розетки, нам бы потребовался мультиметр, рассчитанный на измерения переменного тока.

Ниже приведены этапы измерения тока с помощью цифрового мультиметра:

Шаг 1

Выньте цифровой мультиметр и макетную плату и поместите их на стол

Шаг 2

Включите мультиметр и выберите текущая функция.В мультиметре на первом изображении выше функция постоянного тока находится на правой стороне шкалы. Выберите самый низкий диапазон (2000 мкА для этого мультиметра)

Step 3

Используйте измерительные щупы и осторожно подключите их следующим образом. Поскольку мы измеряем ток, важно учитывать полярность.

  1. Направьте красный измерительный щуп на анод светодиода. Вы можете определить анод светодиода, наблюдая за его выводами; более короткий — анод, а длинный — катод.
  2. Направьте черный измерительный щуп на вывод резистора.

Шаг 4

Мультиметр должен отображать соответствующий ток, протекающий по цепи.

Если это не так (а вместо этого показывает 100% сопротивление), то вы должны изменить текущий диапазон. Обратите внимание, что диапазон в настоящее время установлен на 2000µ

Step 5

Мы изменили диапазон ампер на 20 м, а затем проверили схему. Никаких изменений в чтении нет. Это также показывает, что значение тока выше диапазона (т.е. 20 м ампер)

Шаг 6

Мы снова изменили диапазон ампер с 20 м на 200 м, а затем проверили. Обратите внимание на показания 25.0 миллиампер

Step 7

Вы также можете заметить, что ток никогда не остается постоянным, поскольку он показывает движение электронов по цепи. Поскольку ток составляет менее 200 м ампер, на дисплее отображается значение.

Если вы проверяете более высокие токи, вы должны изменить диапазон, как описано ниже. К сожалению, диапазон этого мультиметра составляет всего до 200 миллиампер.

Это основной процесс измерения тока с помощью мультиметра.Идея состоит в том, чтобы держать испытательные щупы между двумя выводами нагрузки. В нашем случае нагрузкой была светодиодная лампа, поэтому мы направили один зонд на анод, а другой — на противоположную сторону.

Так как это было измерение усилителя постоянного тока с низким постоянным током, во время тестирования мы использовали наши голые руки. Однако настоятельно рекомендуется надевать подходящие изолирующие перчатки при тестировании цепей с высоким номинальным током. Все, что превышает 500 мА, вызывает беспокойство.

Как узнать, какой диапазон тока выбрать?

При измерении тока с помощью мультиметра часто возникает путаница относительно того, какой диапазон выбрать.Чтобы избежать путаницы, вы можете следовать этим простым советам:

  • Всегда начинайте с самого низкого диапазона
  • Измените диапазон , пока измеряет количество. Таким образом, вы можете установить правильный диапазон в соответствии со значением измеряемого тока.
  • Считайте значение относительно выбранной вами единицы. Если вы выбрали диапазон 2000 мкА, то к отображаемому значению следует добавить «µ» (мю или микроампер). Если это диапазон 20 м, то это «м» (миллиампер).

Ключ к выбору диапазона в предположении измеряемого тока.

Примечание об измерении сильных токов

При измерении высоких значений тока всегда следует использовать изолированные перчатки.

Другой момент, на который следует обратить внимание при измерении тока, — это подключение датчика. Для измерения силы постоянного тока до 200 м вы можете подключить пробники следующим образом:

Для всего, что выше этого значения и до диапазона 10 А, они должны быть подключены следующим образом:

Будьте особенно осторожны при измерении высокие значения тока, поскольку существует большая вероятность поражения электрическим током.На рынке доступны мультиметры, с помощью которых вы можете измерять токи постоянного и переменного тока в больших диапазонах.

Заключение

Мы надеемся, что это краткое руководство помогло вам понять или освежить в памяти процесс измерения тока с помощью мультиметра. Если у вас есть сомнения, не стесняйтесь упоминать их в комментариях ниже.

Как пользоваться и читать мультиметр

Готовьтесь! Мы собираемся начать с основ использования и чтения мультиметра. Когда мы закончим, вы получите четкое представление об основных функциях и преимуществах этого незаменимого инструмента, чтобы вы могли успешно реализовать те проекты, которые откладывали.Или просто лучше понять, как использовать мультиметр в работе.

Мультиметр — это не только гайки и болты для электрика, но и для любого домовладельца, который хочет проверить проводку вокруг своего дома или выполнить некоторые из своих собственных электрических проектов.

И для вашего удобства мы рассмотрели лучшие мультиметры для электриков, чтобы помочь вам выбрать лучший для ваших нужд.

С помощью этого простого в использовании устройства даже новичок может измерить важные электрические характеристики своих приборов, розеток, арматуры и блока выключателей.

Содержание

1 . Основные сведения о мультиметре
2. Важный совет по безопасности
3. Для чего можно использовать мультиметр?
4. Основы работы с электричеством и электрооборудованием

a. Схемы
б. Напряжение
гр. Текущий
д. Сопротивление
5. Части цифрового мультиметра
6. Как использовать и считывать показания мультиметра для измерения напряжения
7. Как измерять ток
8. Как измерять ток с помощью токоизмерительных клещей
9.Как измерить сопротивление
10. Как рассчитать мощность

Основы мультиметра

Так почему этот инструмент называется мультиметром? Это потому, что это комбинация вольтметра, амперметра и омметра, дающая вам возможность измерить:

  • напряжение переменного тока
  • напряжение постоянного тока
  • сила тока
  • сопротивление
  • целостность цепи
  • и многое другое!

Если у вас есть простые электромонтажные работы по дому, и вы не хотите нанимать дорогого электрика, почему бы не попробовать сами?

Мы собираемся показать вам все, что вам нужно знать об использовании и считывании мультиметра, в том числе:

  • базовое устройство для освежения электричества
  • части и терминология мультиметра
  • испытательное напряжение
  • проверка тока
  • проверка сопротивления
  • измерение электрического мощность

Важный совет по безопасности

Выполнение любых электромонтажных работ сопряжено с определенными опасностями, поэтому вам необходимо защитить себя.

Перед тем, как приступить к этому виду работ, примите некоторые меры предосторожности для вашей собственной безопасности.

  1. Всегда знайте, где находится ваш выключатель, и четко маркируйте отдельные выключатели. Большинство электромонтажных работ следует выполнять с выключенными выключателями.
  2. Убедитесь, что ваше рабочее место хорошо освещено (солнечный свет и освещение с питанием от батарей) и не имеет препятствий, чтобы вы могли свободно передвигаться.
  3. Носите защитное снаряжение, такое как очки, перчатки и длинные рукава.

Ваш мультиметр сам по себе является безопасным устройством.В приведенных выше инструкциях рассказывается, как использовать и читать мультиметр в безопасных условиях.

Для чего можно использовать мультиметр?

Мультиметр — это довольно впечатляющий инструмент, который имеет широкий спектр применений для нескольких профессий или целей:

  • Проверьте сопротивление предохранителей в вашем автомобиле или приборах.
  • Измерьте ток, чтобы предотвратить срабатывание выключателей в вашем доме.
  • Используйте мультиметр в вашем блоке HVAC, чтобы убедиться, что компрессор получает нужное количество электроэнергии.
  • Если у вашего автомобиля возникают проблемы с запуском, вы можете проверить напряжение зажигания с помощью мультиметра.
  • Проверьте переключатели, розетки и силовые кабели на наличие проблем.
  • Вы также можете использовать его для проверки старых батарей, удлинителей и лампочек, не вставляя их в розетку.
  • Устранение любых проблем с электричеством в вашем доме, автомобиле или личных устройствах.

Основы работы с электричеством и электрическими устройствами

Электричество может быть сложной задачей, и мы понимаем, как это может сбивать с толку, когда мы говорим о схемах, мензурках, амперах и вольтах.Быстрое напоминание поможет вам без труда научиться пользоваться и читать мультиметр.

Цепи

Электричество выполняет для нас работу, когда оно перемещается по цепи. Если это слово звучит как круг, это потому, что оно аналогично кругу.

Ток течет по этому «кругу» в цепи, начиная с выключателя или предохранителя в электрической коробке, а затем возвращается по нейтральному проводу. На всякий случай, нейтральный провод будет белым.

Как вы знаете, если цепь тока прерывается, электричество перестает течь и свет, розетки и т. Д. Перестают работать.

Так почему цепь должна быть прервана?

Одной из причин может быть неплотное соединение или поврежденный провод.

Или автоматический выключатель просто выполняет свою работу. Предохранители и автоматические выключатели предназначены для размыкания цепи, если они чувствуют, что через эту цепь протекает слишком большой ток.

Это защищает провод от перегрева, что было бы плохо.

В любом случае, при правильном использовании мультиметр может помочь вам диагностировать и устранить многие из этих неисправностей.

Напряжение

Напряжение проще понять как «давление».

Представьте себе воду, текущую через садовый шланг.

Это просто конец из-за силы тяжести, или его толкают?

Нажатие, верно?

Где-то насос нагнетает эту воду так, что она течет с силой. Мы измеряем давление воды в фунтах на квадратный дюйм.

Электричество также «подталкивается» генератором, и мы измеряем это «давление» в вольт .

Чем больше сила, тем выше напряжение.

Мы также говорим об электрическом потенциале.

Вернемся к примеру с водой. Представьте, что вы открываете кран, но закрываете форсунку на конце шланга.

Шланг находится под давлением, не так ли? Сила применяется, хотя потока нет.

Можно ли измерить это давление?

Совершенно верно.

В примере с водяным шлангом манометр вычисляет силу, поэтому вы знаете силу потока воды, если она течет.Манометр сравнивает давление внутри шланга с атмосферным давлением снаружи и сообщает вам разницу в фунтах на квадратный дюйм.

Точно так же, электрический потенциал — это величина силы в цепи, доступной для проталкивания электрического тока, если ему позволено течь. Как и водомер, ваш мультиметр является сравнительным устройством. Он сравнивает разность электрических потенциалов между двумя точками, а затем выражает эту разницу в вольтах.

Ток

Ампер, , что сокращенно от «ампер», — это то, что мы называем единицей измерения электрического тока.

Постойте — думал вот какое напряжение!

Не совсем так.

Помните наш водяной шланг?

Если давление, приводящее в движение воду (фунт / кв. Дюйм), похоже на напряжение, то количество воды (галлонов в минуту) похоже на ток.

Когда мы говорим об электрическом токе, мы имеем в виду количество электричества, а не силу, стоящую за ним. По сути, это количество электронов, проходящих через точку за определенный период времени.Следовательно, это число также важно, и мы называем его ампер (сокращенно от ампера).

Мультиметр также может измерять ток (в амперах).

Допустим, ваш выключатель на 15 А продолжает отключаться. Возможно, в этой цепи слишком большая нагрузка.

Как 5 красителей используются одновременно.

Вы можете использовать настройку усилителя на мультиметре, чтобы определить, какой ток протекает через цепь.

  • Постоянный Ток — то, что мы называем DC
  • Переменный Ток — называется AC

Совет: Для правильной настройки вы хотите знать, какой ток вы измеряете перед использованием мультиметра.Как правило, аккумулятор вырабатывает постоянное напряжение (например, ваш автомобиль или фонарик), а электрическая сеть вашего дома — это переменное напряжение.

Сопротивление

Как следует из этого слова, сопротивление — это тенденция проводника к сопротивлению току .

Имеет ли сопротивление вода, протекающая по шлангу?

На самом деле это так.

Трение между водой и поверхностью шланга.

Также — если перегибать шланг, сопротивление определенно возрастает.Точно так же нет идеального электрического проводника. Что касается проводников, то алюминий очень хорош, медь лучше, а золото намного лучше. Тем не менее, сопротивление будет всегда.

Чем больше сопротивление в цепи, тем сильнее должно работать напряжение для протекания тока.

Интересный факт — Планируется некоторое сопротивление. Резистор — это часто в первую очередь вся суть электрической цепи. Лампочка — это резистор высокой стоимости. Он пропускает ток так сильно, что лампочка становится очень горячей, пока не начинает светиться.

Величину сопротивления в цепи можно измерить мультиметром.

А вот еще один термин — Ом. Сопротивление предмета или прибора электрическому току измеряется в омах, а его символ — греческая заглавная буква омега (Ом).

Итак, зачем вам измерять сопротивление? Один из способов использования настройки сопротивления на вашем мультиметре — это проверить целостность цепи.

Непрерывность означает, что ток может непрерывно течь из одной точки в другую.Если ток может течь через проводник из одной точки в другую, мы говорим, что проводник «имеет непрерывность».

Установка сопротивления — это безопасный способ проверки целостности цепи перед подачей высокого напряжения. Так же найдем:

  • Поврежденные провода
  • Короткие замыкания
  • Неопознанные провода
  • Неисправные устройства
  • Перегоревшие лампочки
  • И многое другое!

Составные части вашего цифрового мультиметра

На первый взгляд части мультиметра могут показаться сложными.Но немного попрактиковавшись, вы быстро научитесь пользоваться и читать мультиметр.

На лицевой панели мультиметра вы найдете настройки. Символы на циферблате могут показаться вам чужими, но не волнуйтесь. Мы собираемся здесь все объяснить.

Маркировка шкалы

Обычно настройки шкалы делятся на три категории: напряжение, ток и сопротивление. Категория напряжения может быть дополнительно разделена на напряжение переменного и постоянного тока.

Циферблаты мультиметра обозначены следующим образом:

  • Категории напряжения обозначены буквой V для вольт
  • Категория тока отмечена буквой A для ампер
  • Категория сопротивления обозначена (Ω) для Ом .

Каждая категория на вашем дисковом переключателе может иметь несколько настроек для различных диапазонов (если у вас нет измерителя с автоматическим выбором диапазона. Подробнее об этом позже). Если вы измеряете слаботочный предохранитель или небольшую батарею, вам, возможно, придется переключить шкалу на более низкий диапазон, чтобы получить точные показания. Однако, если вы измеряете напряжение и ток в домашних розетках, вам следует использовать более высокий диапазон.

Также важно понимать префиксы перед единицами измерения:

  • K означает килограмм и означает 1000x.
  • M означает мега и означает на миллион .
  • м означает для милли и означает 1/1000.
  • (µ) означает micro и означает одну миллионную.

Теперь мы соберем все вместе:

  • мВ означает милливольт или тысячные доли вольта
  • кОм обозначает килоом, или 1000 Ом
  • мкА обозначает микроампер или миллионную долю ампер

Имейте в виду, что эти префиксы важны для умения читать мультиметр.

Дисплей

Вы найдете цифровой ЖК-дисплей над циферблатом. Он должен четко читать значения, которые вы пытаетесь измерить. Убедитесь, что рядом с числами или над ними, на дисплее отображается соответствующий символ единицы измерения (например, мВ, мкА или кОм) для измеряемого электрического свойства.

Тестовые щупы

В нижней части мультиметра вы обычно найдете гнезда для ваших испытательных щупов. Ваши испытательные щупы будут использоваться для установления контакта с проводами, клеммами или соединениями.

Помните, что черный щуп всегда подключается к общему разъему (№ 3, помечено COM). Он также известен как терминал возврата.

Красный пробник или активный пробник подключается к одному из других разъемов, в зависимости от электрических свойств, которые вы пытаетесь измерить.

  1. Первое красное гнездо для пробника (выход №1) предназначено для измерения тока в диапазоне от 0-4 до 10 ампер или для частоты и рабочего цикла тока. Этот домкрат должен иметь маркировку A .
  2. Второе красное гнездо датчика (выход № 2) предназначено для измерения тока от 0 до 400 мА или для частоты этого низкого тока. Этот разъем должен иметь маркировку мА или мкА .
  3. Третий красный разъем для датчика (выход №4) предназначен для измерения напряжения, сопротивления, диода, емкости, частоты, рабочего цикла и, возможно, температуры. Он может быть обозначен как В, Ω или различными символами для диодов, емкостей или градусов.

Кнопки

Теперь, чтобы вы не запутались, у вашего мультиметра может быть любое количество дополнительных кнопок на лицевой стороне.Чтобы понять назначение этих кнопок, лучше обратиться к руководству по эксплуатации.

Мультиметры различных производителей включают в себя множество различных опций и кнопок. Мы не будем пытаться здесь и сейчас обобщать их цель.

Как использовать и считывать показания мультиметра для измерения напряжения

Выполните следующие действия, чтобы измерить напряжение с помощью мультиметра.

  1. Определите, какое напряжение вы измеряете — переменным или постоянным. Если вы измеряете напряжение у себя дома, вероятно, это переменный ток.Если он в вашей машине или в устройстве с батарейным питанием, скорее всего, это постоянный ток.
  2. Установите переключатель выбора на соответствующее напряжение. Напряжение переменного тока имеет символ, который выглядит как синусоида, который является универсальным символом переменного тока. Символ DC — сплошная линия с пунктирной линией под ней.
  3. Вставьте черный щуп в разъем COM на мультиметре.
  4. Вставьте красный щуп в гнездо с маркировкой V .
  5. Установите селекторный переключатель в положение наивысшего значения в соответствующей категории напряжения.Помните, что мВ означает тысячные доли вольта, так что это очень низкое значение.
  6. Если вы проверяете напряжение переменного тока, наденьте защитные перчатки. При работе с электричеством всегда полезно использовать перчатки.
  7. Подайте питание на розетку или компонент, напряжение которых вы проверяете, включив автоматический выключатель в коробке выключателя, включив зажигание в автомобиле или включив устройство с батарейным питанием.
  8. Прикоснитесь черным щупом к клемме на одной стороне компонента, который вы измеряете, а красным щупом — к клемме на другой стороне компонента.

    Пример: проверьте розетку с помощью мультиметра: Предположим, что розетка закреплена на своем месте и все провода подключены правильно.

    На этой розетке должно быть 3 слота.
    а. Два верхних вертикальных слота предназначены для питания (самый короткий слот) и нейтрального (самый длинный слот).
    г. Круглая щель внизу — это земля.

    Если вы используете ручной мультиметр, подключите красный провод к разъему с надписью V (вольт), а черный провод — к разъему COM (общий).

    Включите розетку и просто вставьте красный провод в разъем питания на розетке, а черный провод — в нейтральный разъем.

    Вы должны прочитать 110–120 вольт, если вы находитесь в США. Если это так, вы только что доказали, что ваша розетка имеет 120 вольт от горячего к нейтральному. Ура!

    Теперь возьмите черный щуп и вставьте его в гнездо заземления, вы должны прочитать то же значение. Если да, то вы только что доказали, что у вас есть четкий путь к земле. Если какой-либо из этих тестов показывает менее 110 вольт, теперь вы знаете, что что-то не так.

    Давайте проверим аккумулятор вашего автомобиля с помощью мультиметра: Переключитесь на постоянное напряжение. Подключите черный провод к отрицательной клемме, а красный провод к положительной клемме. Вы читали хотя бы 12 вольт постоянного тока? Это хорошо!

    Теперь давайте проверим ваш генератор с помощью мультиметра: Проделайте тот же тест, что и выше, на работающем автомобиле. Теперь вы должны показывать от 13 до 16 вольт. Если да, то ваш генератор заряжает аккумулятор должным образом. Поздравляю! Иди выпей пива.

  9. Если вы не получаете четких показаний, поверните селектор на следующую максимальную настройку, пока не получите записываемое число.

Примите к сведению эти дополнительные важные меры безопасности перед испытанием напряжения.

  • Убедитесь, что ваши датчики не повреждены и на тестовых проводах нет оголенных точек.
  • Еще раз проверьте, подключен ли красный щуп к розетке V на мультиметре. Подключение к неправильному разъему может серьезно повредить мультиметр.
  • Всегда начинайте с самого высокого диапазона напряжения на переключателе мультиметра.
  • Если на щупах мультиметра есть зажимы, это обеспечивает дополнительную безопасность. Вы можете прикрепить щупы к цепи перед подачей питания на устройство или включением прерывателя.

Как использовать и считывать показания мультиметра для измерения тока

Вот шаги, которые вы предпринимаете для измерения тока с помощью мультиметра:

1. Отключите питание цепи, которую вы будете измерять.

2. Поверните диск выбора на A , который является текущим.

3.Подключите черный разъем для щупа к разъему COM на мультиметре.

4. Подключите красный разъем датчика к соответствующей розетке, будь то высокий ток (A) или низкий ток (мА или мкА).
Предупреждение. Если измеренный ток превышает нижний предел тока, вы можете перегореть предохранитель в мультиметре, если случайно воспользуетесь этой розеткой.

Хорошо, давайте приступим к делу. Если вы не измеряете стержень пламени или термопару, вам, скорее всего, не нужно будет находить тысячные или (доброе дело!) Миллионные доли ампер.Так что просто вставьте красный щуп в гнездо A.

Вот здесь и получается беспорядок. Если у вас есть токоизмерительные клещи, просто пропустите все это и перейдите к разделу о том, как измерять ток с помощью токоизмерительных клещей.

5. Если вы все еще читаете, вот что вам нужно сделать. Амперметр должен быть помещен в серии со схемой для измерения тока. Таким образом, провод, питающий цепь, должен быть разомкнут, а измерительные щупы должны быть помещены в зазор. Например, если вы хотите измерить ток в цепи с розеткой, вы можете

a) Отсоединить токоведущий провод от вилки

b) Поместите красный провод от вашего измерителя на отсоединенный провод

c) Поместите черный провод на клемму вилки, где был провод под напряжением до

d) Убедитесь, что вы не прикасаетесь ни к одной из открытых частей этих проводов

e) Снова включите питание

Теперь ваш измеритель является частью цепи и подсчитывает токи, пока они пролетают.

Напоминание: перед тем, как делать это , убедитесь, что на вашем мультиметре установлен ток.

Как измерить ток с помощью клещевого мультиметра

Токоизмерительный мультиметр — это мультиметр со специальной откидной губкой. Мы называем это зажимным амперметром.

Этот считыватель с зажимным усилителем представляет собой быстрый способ считывания тока на проводнике. Вместо использования зондов для прикосновения к оголенным проводам зажим окружает провод (даже изолированный провод) и определяет ток внутри него посредством магнитной индукции — считывая силу магнитного поля вокруг проводника.

Для большинства задач лучше всего подойдет накладной датчик, потому что он простой и быстрый. Вы просто зажимаете челюсть вокруг провода, выбираете ампер на циферблате, и цифровой дисплей покажет вам, сколько тока проходит через провод.

Конечно, вы получите более точные показания с помощью датчиков, поскольку они могут обнаруживать гораздо меньшие значения тока, такие как миллиампер и микроампер. Но я считаю это ненужным для большинства домашних нужд.

Не обнажая провода, мультиметр-клещи делает измерение тока более безопасным без риска поражения электрическим током.Он также не требует прерывания цепи, поэтому вы можете поддерживать работу своей электроники во время тестирования.

Обнаружение магнитной индукции более безопасно для самого измерителя, и мультиметры-клещи могут использоваться для гораздо более высоких токов, чем мультиметр с пробниками. Убедитесь, что вы зажимаете только по одному проводу за раз.

Как использовать и считывать показания мультиметра для измерения сопротивления

Поскольку омы — это единицы измерения сопротивления, мы начинаем с установки шкалы в омах для измерения сопротивления.

Предупреждение: Всегда выключайте питание в области, где вы читаете, всякий раз, когда вы используете функцию измерения сопротивления. В противном случае вы рискуете повредить мультиметр .

Вот почему: когда вы выбираете показание в омах, батарея в измерителе посылает небольшое напряжение между двумя вашими датчиками, именно так измеритель считывает сопротивление.

Схема вашего мультиметра, используемая при установке сопротивления, получает доступ к примерно 3 вольтам постоянного тока от батарей. Если вы подадите 100 вольт через эту цепь, вы наверняка что-нибудь повредите.Скорее всего, вы просто перегорите предохранитель.

Но кто хочет заниматься поиском и заменой маленького предохранителя в своем счетчике?

Чтобы измерить сопротивление с помощью мультиметра, выполните следующие действия:

Примечание: Некоторые из этих шагов относятся только к измерителям диапазона с ручным управлением. Если у вас автоматический выбор диапазона, вы можете пропустить шаги 3-5.

  1. Выключите питание!
  2. Установите переключатель выбора в положение сопротивления, или Ом (Ом).
  3. Вставьте датчики в соответствующие гнезда.Черный зонд войдет в третий разъем, помеченный «COM». Красный зонд подключается к четвертому разъему.
  4. Если мультиметр имеет переключатель включения / выключения (кроме переключателя выбора), включите его. Убедитесь, что дисплей активирован.
  5. Установите переключатель выбора в положение наивысшего сопротивления, чтобы начать измерение.
  6. Прикоснитесь наконечниками щупа к проводам на противоположных сторонах предохранителя или предмета, сопротивление которого вы измеряете. Измерения сопротивления будут выполняться всегда. Ваш измеритель будет измерять сопротивление, которое он «видит» между двумя датчиками.Например, если ваши щупы находятся на обоих концах предохранителя, он будет измерять сопротивление предохранителя.
  7. Если на дисплее отображаются нули или очень маленькие десятичные дроби, установите переключатель выбора в следующий наивысший диапазон, пока не увидите больше чисел в показании. Это даст вам более точные показания.
  8. После того, как вы записали свои показания, выключите мультиметр, чтобы сберечь батареи.
  9. Наконец, верните селекторный переключатель в положение с максимальным сопротивлением.Это сделано для защиты мультиметра на тот случай, если для следующего измерения потребуется больший ток.

Это также отличный способ доказать, что провод имеет непрерывность или целостность между двумя точками.
Если бы вы измерили сопротивление от одного конца провода к другому, и если бы этот провод не оборвался, что бы вы ожидали, что измеритель покажет? Высокое или низкое сопротивление? Он будет низким, так как провод сплошной. Вы бы прочитали ноль или небольшую часть от 1. Если, с другой стороны, где-то вдоль линии есть разрыв, что бы вы прочитали? Это будет бесконечное сопротивление или OL, что означает перегрузку .

Вот несколько дополнительных советов, которые помогут правильно измерить сопротивление:

  • Измеряемый компонент должен быть удален из цепи или прибора, чтобы случайно не измерить сопротивление через другой путь.
  • Измеряемый компонент также должен быть отключен от любых батарей или внешнего источника питания. Батарейки мультиметра обеспечат необходимое питание для проверки сопротивления.
  • Если вы проверяете конденсатор, убедитесь, что он разряжен, чтобы предотвратить электрический разряд в мультиметре.
  • Конденсаторам может потребоваться некоторое время для стабилизации, когда вы примените щупы мультиметра. Это потому, что пробники могут немного заряжать конденсатор.
  • Если вы проверяете сопротивление диода и не можете получить показания, включите щупы на выводах диода. Диоды проводят ток только в одном направлении, поэтому, если ваши щупы подключены не к тем клеммам, вы получите либо нулевое значение, либо необоснованно высокое значение сопротивления.
  • Если вы измеряете особенно высокое сопротивление и ваши пальцы соприкасаются с выводами, возможно, ваши пальцы повлияют на показания сопротивления.Только убедитесь, что вы не прикасаетесь к металлической части щупов.

Как использовать и считывать показания мультиметра для расчета мощности

Мультиметр не измеряет напрямую мощность или ватт.

Напротив, мощность прибора в ваттах можно довольно просто рассчитать, измерив напряжение и ток, а затем умножив их.

Вот 2 простых шага для определения ватт:

  • Внимательно следуйте шагам выше, чтобы измерить напряжение и ток.
  • Когда вы измерили оба значения, умножьте их вместе.

Теперь у вас есть ватты.

Заключение

Единственный способ справиться с этим — это выйти и начать делать это! Не стесняйтесь оставлять любые комментарии или вопросы.

И, если вы нашли эту статью полезной, пожалуйста, поделитесь ею с другими!

Если вам понравилась эта статья, возможно, она вам тоже понравится!

Измерители тока: необходимы для точных измерений!

Электрический тестер измеряет напряжение или ток и подходит как для переменного, так и для постоянного напряжения.В качестве мультиметра он также определяет другие данные измерений, помимо точного уровня напряжения. Автоматическое обнаружение означает, что прибор подходит практически для всех повседневных задач электрических измерений без необходимости переключения.

Преимущества тестеров тока / напряжения testo 755

  • Надежное отображение напряжения даже при разряженной батарее
  • Измерение немедленно без включения или выбора
  • Сменные измерительные наконечники

Тестер тока / напряжения testo 755 в сравнении с

    • Testo 755-1
    • Ток / напряжение
  • testo 755-1, тестер тока / напряжения, включая батареи и измерительные наконечники
  • Арт. 0590 7551
  • Напряжение: от 6 до 600 В
  • Ток: от 0,1 до 200 А
  • Сопротивление: от 1 Ом до 100 кОм
  • Проверка целостности:
  • Испытание вращающимся магнитным полем: N / A
  • Однополюсные испытания фазы: НЕТ
  • Категория измерений: CAT IV 600 В; CAT III 1000 В
    • Testo 755-2
    • Ток / напряжение
  • testo 755-2, тестер тока / напряжения, включая батареи и измерительные наконечники
  • Арт. 0590 7552
  • Напряжение: от 6 до 1000 В
  • Ток: от 0,1 до 200 А
  • Сопротивление: от 1 Ом до 100 кОм
  • Проверка целостности:
  • Испытание вращающимся магнитным полем: от 100 до 690 В
  • Однополюсное испытание фазы: от 100 до 690 В
  • Категория измерений: CAT IV 600 В; CAT III 1000 В

Токовый тестер для важных измерений

Измерительные инструменты обычно имеют сменные измерительные наконечники.Встроенная подсветка также означает, что неблагоприятные условия освещения не проблема, поскольку свет четко показывает результаты измерений.

Классический электрический тестер позволяет выполнять следующие измерительные задачи:

  • проверка электрических систем на определенное напряжение или отсутствие напряжения,
  • измерение тока,
  • проверка целостности цепи.

Безопасный контроль тока — с подходящими приборами

Для проверки силы тока или напряжения можно использовать различные инструменты.Профессиональный тестер напряжения позволяет не только получить информацию о наличии напряжения, но также определить сопротивление и другие значения измерения.

Выбирая электрический тестер , вы можете выбрать один из следующих продуктов:

С двухполюсным тестером напряжения вы получаете прибор, который обеспечивает особенно точные данные измерений. Два испытательных электрода прочно закреплены на измерительном приборе. Этот блок управления имеет хорошо видимый дисплей, а его эргономичная форма позволяет надежно удерживать его.Чтобы защитить тестер напряжения и пользователя, прибор оснащен множеством последовательных резисторов. Чтобы провести измерение, вы касаетесь двух разных кабелей или других потенциалов тестовыми электродами. Затем вы считываете последние значения напряжения на дисплее.

Измерители тока от Testo — для вашей безопасности

Измерители тока Testo характеризуются надежным измерением и отображением напряжения даже при разряженной батарее.Инструменты не нужно специально включать и работать без предварительного выбора. Измерительные приборы имеют соответствующие знаки соответствия безопасности.

При необходимости вы просто замените измерительные наконечники, чтобы затем можно было безопасно продолжить проверку тока. Электрический тестер выполняет автоматическое определение электрических параметров, поэтому отдельный выбор не требуется.

Testo предлагает вам два измерителя тока, которые обеспечивают надежный результат и впечатляют своей универсальностью:

  • тестер тока / напряжения testo 755-1 с батареями, измерительными наконечниками и колпачками для измерительных наконечников,
  • testo 755-2 с большим диапазоном напряжения до 1000 вольт.

Электрический тестер для точных измерений

По сравнению с другими приборами для измерения напряжения, двухполюсные испытательные приборы впечатляют своей многофункциональностью и точными результатами. Существуют категории измерений для тестеров напряжения, которые предназначены для обеспечения оптимальной защиты персонала. Двухполюсные тестеры напряжения CAT III надежно защищены от перенапряжения и, следовательно, также выдерживают короткое замыкание.

Тестеры напряжения Testo очень удобны и безопасны в эксплуатации благодаря своему удобному размеру и весу 320 граммов.Они подходят для рабочей температуры от -10 до +50 градусов Цельсия и имеют класс защиты IP64.

Следующие технические данные относятся к обоим токовым тестерам Testo:

  • диапазон измерения от 6 до 600 В или от 6 до 1000 В, в зависимости от прибора,
  • разрешение составляет 0,1 В,
  • точность для Переменный и постоянный ток составляет ± 1,5% от измеренного значения + 3 цифры.

Испытательные токи: что нужно иметь в виду

Испытательные токи: что нужно помнить Вы всегда управляете тестерами напряжения двумя руками, что означает, что вы избегаете случайного прикосновения к испытательным электродам, на которые подается напряжение.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
