Как измерить силу тока мультиметром
Для монтажа электролиний применяют проводники разного сечения. Если кабель несет нагрузку выше допустимой — он перегревается, что приводит к повреждению изоляции и короткому замыканию. Нагрузку характеризует сила тока, измеряют ее в амперах. Вычисления проводят по формуле: R (сопротивление или толщина сечения) = V (напряжение) : I (сила тока).
Сила тока — это поток электронов через поперечное сечение провода за единицу времени. В сетях постоянного напряжения определить силу тока мультиметром не составит труда даже новичку.
Как устроен мультиметр?
Мультиметр — универсальный электроизмерительный прибор, предназначенный для определения напряжения, силы тока и сопротивления. Замеры помогают определиться с сечением провода при монтаже электросистемы, чтобы обеспечить безопасность и длительную эксплуатацию электротехники.
Также определяют силу тока для диагностики оборудования и бытовых электроприборов (нагревателей, лампочек, блоков питания, зарядных устройств и т.
д.). Замеры силы тока в автомобиле позволяют выявить неисправности электросистемы.

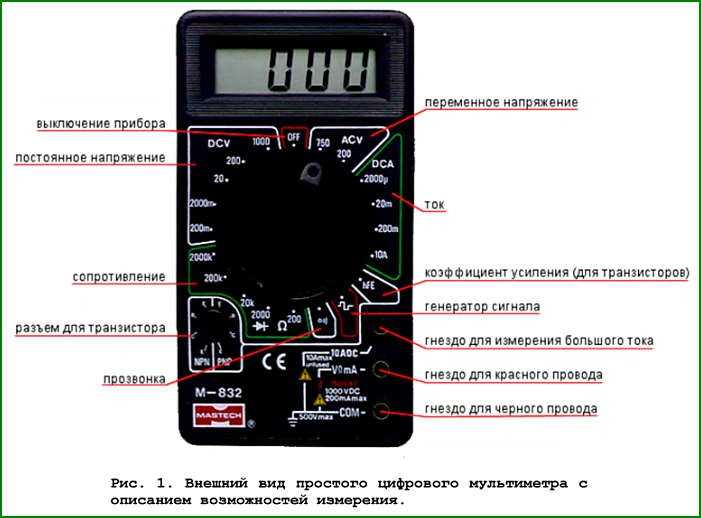

Компактный корпус универсального измерительного прибора включает:
- Экран для вывода значений (в аналоговых приборах — экран со стрелкой и шкалой, в современных цифровых — жидкокристаллический).
- Позиционный переключатель, с помощью которого выбирают тестируемую величину (силу тока, сопротивление или напряжение) и диапазоны. Как правило, представлен ручкой с поворотным механизмом, иногда — кнопками.
- Гнезда для присоединения измерительных щупов. Любая модель универсального устройства имеет два варианта выхода: общий (маркировка черным) обозначение com или «—» и потенциальный выход для измерений (маркировка красным). Потенциальный выход может включать несколько гнезд. Для каждого параметра цепи (напряжение, сила тока, сопротивление) м. б. свое гнездо с маркировкой (соответственно, вольты, амперы, омы).
Рынок электроприборов предлагает модели с двумя гнездами для определения силы тока.
Одно маркировано mA. Оно защищено предохранителем и предназначено для измерения малых токов (200 mA). Второе маркировано А либо 10 А, без предохранителя, для замеров больших потоков. При работе с большой силой тока время измерения рекомендуют сократить до 10–20 секунд.
В комплект мультиметра, как правило, входят два кабеля (щупа) с наконечниками в виде штекера и вилки.
Аналоговые и цифровые модели
Рынок электроприборов предлагает аналоговые и цифровые приборы. На экране аналогового мультиметра расположена шкала с делениями, по которой определяют показатели электрических величин, и стрелка-указатель.
Подобные устройства недорого стоят, надежны, просты в применении, но имеют ощутимую погрешность измерений. Поэтому при необходимости высокоточных показателей лучше выбрать цифровой аналог.
На экране цифрового аппарата результаты измерений выводятся в цифровом формате. Старые модели оборудованы светодиодным дисплеем, новые — жидкокристаллическим. Цифровые тестеры дороже аналоговых ампервольтметров в разы.
Что важно знать при замере силы тока?
При работе с электросетями обязательно соблюдайте правила техники безопасности: перед замерами обесточьте сеть, осмотрите изоляцию кабеля (при нарушении целостности возможно поражение электротоком), наденьте резиновые перчатки, не работайте при высокой влажности (вода — отличный проводник), после измерения восстановите разрыв цепи, предварительно обесточив сеть.
Каждая модель мультиметра имеет свой максимальный предел. Сопоставьте силу тока в цепи с пределом прибора. Если ток сети 180 А, не используйте прибор, рассчитанный на 20 А, так как он выйдет из строя. Максимально допустимое для измерения значение указано в паспорте устройства или на корпусе.
Для определения потока электронов включайте мультиметр в разрыв электроцепи. Разорвать тестируемую цепь можно несколькими способами:
- отсоединить один из выводов радиоэлемента с помощью паяльника;
- перекусить провода пассатижами;
- для определения силы тока батарейки или аккумулятора собрать цепь, включив в нее мультиметр.
При сборке электроцепи включите в цепочку ограничительное сопротивление (резистор или обычную электрическую лампочку), чтобы мультиметр не сгорел под воздействием потока электронов.
Замер проводите быстро (особенно при малой мощности источника питания) — щуп не должен контактировать с кабелем более 1–2 секунд. Если при измерении силы тока батарейки щуп длительно удерживать на кабеле — батарея разрядится.
Если прибор не показывает результата — вы неверно установили предел, уменьшите значение на одну позицию, при необходимости далее пошагово уменьшайте предел до получения цифры на экране.
Как измерить силу тока?
Для включения прибора поверните ручку переключения режимов в любое положение, отличное от OFF, для выключения — в позицию OFF. Некоторые модели имеют функцию автоматического отключения питания. Если тестер не востребован в течение десяти минут — прибор автоматически отключается.
Настройте мультиметр для работы с силой тока
Для настройки прибора нужно знать, с какой цепью будете работать: переменной или постоянной.
Цепь переменного тока обозначают значком волны, переменного — прямой чертой под ней или просто чертой. В розетках 220 вольт течет переменный ток, в аккумуляторе — постоянный.
В некоторых устройствах тип цепи выбирают кнопкой (АС/DC), в остальных для каждого параметра есть диапазоны в постоянном и переменном токах.
Вставьте штекеры щупов в гнезда
Рекомендуемые товары
Не выбран товар
Вилки щупов присоедините в разрыв цепи: красный — к плюсу, черный — к минусу.
Установите правильный диапазон измерения
Какой диапазон использовать? У прибора есть функция превышения. Если выбран маленький диапазон, то на экране высвечивается цифра 1 или ol, обозначающие, что значение силы тока превышает выбранный диапазон.
При увеличении до нужного диапазона вместо цифры 1 на экране появится реальное значение силы тока. При выборе слишком большого диапазона на экране высвечивается 0.
Чтобы не испортить прибор при измерении силы тока, установите максимальный диапазон значений, затем постепенно убавляйте и повторяйте измерения до получения результата.
Вилки щупов присоедините в разрыв цепи
Для измерения силы тока неизолированные концы щупов расположите в разрыв цепи между соседними элементами. Затем включите питание цепи и зафиксируйте показания. При необходимости корректируйте предел и повторяйте измерения. После получения результата отсоедините питание цепи и отсоедините прибор.
В паспорте бытовых устройств, как правило, указан номинальный ток. Проверить элементы питания или протестировать утечку сети автомобиля можете без опыта в домашних условиях.
А под сетевым напряжением устраивать разрыв цепи опасно, и делать это должны только профессиональные электрики. Специалисты собирают испытательный стенд, затем вставляют щупы прибора в одну розетку, а нагрузку подключают к другой.
Как с помощью амперметра проверить элементы питания?
Проверку элементов питания с помощью измерения силы тока применяют для оценки состояния новых батареек.
Установите на приборе положение сила тока (постоянный). Выберите максимальный предел. Присоедините щупы к гнездам измерительного прибора: черный — на выход COM, красный — 200 mA. Приложите щупы прибора к контактам элемента питания и удерживайте до прекращения роста показаний прибора.
Оценка полученный измерений:
- 4–6 ампер — нормальный показатель силы тока новой батареи;
- 3–3,9 А — ресурс элемента питания снижен, но можно использовать в портативной аппаратуре;
- 1,3–2,9 А — в обычных бытовых приборах лучше не использовать, допустимо применение в пультах дистанционного управления;
- 0,7–1,1 А — батарея способна работать только в приборах с минимальным энергопотреблением, снижая при этом качество работы аппаратуры.
Последние результаты свидетельствуют о непригодности элемента питания.
Проверка утечки электросети автомобиля
Определенная утечка тока в автомобиле всегда присутствует. Но если батарея быстро разряжается — утечка больше допустимой. Главные причины быстрой разрядки аккумуляторной батареи — дополнительные потребители или короткое замыкание. Потери тока возможны из-за старой или некачественной проводки, испорченной изоляции, неправильного подключения электрооборудования (аудиосистемы, мультимедиа, навигатора), грязных либо окисленных контактов.
Допустимую утечку можно вычислить, сложив потребления каждого прибора бортовой сети. Реальный объем потребления можно измерить с помощью мультиметра. Если в процессе замеров уровень потребления выше допустимого — ищите неполадку сети. В автомобильной сети ток постоянный.
Пошаговый алгоритм действий
Шаг первый. Включите прибор в режим измерения силы тока. Для этого позиционный переключатель установите в положение постоянный ток, максимальный предел — 10 ампер.
Шаг второй. Вставьте штекеры щупов в гнезда. Черный в гнездо с маркировкой COM, красный в гнездо с надписью 10 А.
Шаг третий. Подключите прибор к бортовой сети (безопаснее отключить электроприборы). Мультиметр включите в разрыв цепи. Для этого с плюсовой клеммы (можно и с минусовой) аккумуляторной батареи снимите провод. Один контакт мультиметра подключите к полюсу аккумулятора, второй — к снятому проводу.
Не подключайте измерительный прибор к плюсу и минусу аккумуляторной батареи — получите короткое замыкание (в мультиметре сгорит предохранитель).
Шаг четвертый. При верном подключении на экране увидите показание тока, которой потребляют постоянно включенные электроприборы. Если результат больше допустимой утечки — нужно искать причину.
Мультиметр цифровой ДТ 838 РЕСАНТА
https://www.smsm.ru/product/multimetr-tsifrovoy-dt838-resanta/
Модель мультиметр цифровой ДТ 838 РЕСАНТА представляет российскую марку электротехнического оборудования.
Это универсальный прибор для измерения напряжения, силы тока, сопротивления, емкости. Можно использовать для проверки диодов, транзисторов, сделать прозвон.
Оснащен 3,5 разрядным кристаллическим дисплеем с автоматическим определением полярности и единиц измерения. Переключатель режимов и пределов включает 20 позиций.
Автоматическая индикация перегрузки. Защита пределов от перегрузок. В комплекте щупы, инструкция и коробка.
Мультиметр — удобный, компактный и многофункциональный электроизмерительный прибор, позволяющий измерять силу тока, напряжение, сопротивление и т. д. С его помощью определяют состояние электросетей, источников питания, выявляют пробои, лишние контакты, диагностируют короткое замыкание. В домашних условиях рекомендован к использованию в сетях постоянного тока. Безопасен, прост в применении.
Пошаговое руководство: устранение неполадок с помощью мультиметра
Зима подходит к концу, и скоро наступит весна. Сейчас самое время подготовиться к началу поливного сезона! Как и в каждом сезоне, могут быть некоторые задачи, которые вам нужно вычеркнуть из своего списка, прежде чем вы будете полностью готовы к работе.
Когда ваш бизнес вернется к работе, вы можете столкнуться с несколькими системами, которые не функционируют или работают неправильно. Устранение неполадок может быть утомительным и отнимать драгоценное время ваших проектов в будущем. Если система принадлежит производителю, с которым вы не знакомы, быстрый поиск необходимых ресурсов может показаться невозможным.
Вот почему мы связались с Дугом Армором, техническим менеджером по коммерческой ирригации Central, чтобы поделиться своим мнением о том, что делать, если система орошения работает неправильно. Армор сертифицирован Ассоциацией ирригации в качестве менеджера по ландшафтным ирригационным водам, кроме того, он имеет сертификаты Hunter & Rain Bird и прошел обучение на заводе Tucor. Он является отличным источником информации по любым техническим вопросам, касающимся ирригационных систем, а также по устранению неполадок в системах, которые не работают должным образом.
От Дага:
Отдел маркетинга Central попросил меня написать статью об устранении неполадок в ирригационных системах.
Как только пришло время браться за бумагу, с мест начали поступать звонки с целью устранения неполадок в системах в реальной жизни. Поскольку наш сезонный спринт начинается, я хочу, чтобы эта часть была максимально прямой и простой.
Когда зона полива не активируется, лучшим инструментом для устранения неполадок является мультиметр. Это важнейшее оборудование, которое должно быть у каждого грузовика подрядчика по ирригации. Мультиметр — это недорогой прибор, способный устранять различные проблемы с ирригационной системой, включая напряжение переменного и постоянного тока, а также сопротивление. Это может помочь выявить проблемы с соленоидами, клапанами, полевой проводкой и контроллерами.
Это оборудование действительно стоит вложений и окупится снова и снова. Получить один. У Armada есть несколько мультиметров на выбор, вы сможете найти тот, который подходит для вашего бизнеса. Если вы также устанавливаете ландшафтное освещение, подумайте о приобретении мультиметра с настоящим среднеквадратичным значением, потому что вы сможете использовать его как для орошения, так и для ландшафтного освещения.
- Напряжение переменного тока (VAC) — Переменный ток, это бытовое напряжение. Большинство соленоидов орошения работают от переменного напряжения.
- Вольт постоянного тока (VDC) – Постоянный ток, обычным источником является батарея. Напряжение постоянного тока поляризовано, что означает, что есть положительный (+) и отрицательный (-), иногда называемый землей. Примечание. Счетчик должен быть правильно подключен, чтобы предотвратить его повреждение, КРАСНЫЙ провод (+), а ЧЕРНЫЙ провод (-).
- Сопротивление (Ом Cl) – Измерение того, насколько сложно току течь через электрическую систему. Это очень похоже на потери на трение в куске трубы из ПВХ.
Сопротивление — самая полезная функция для устранения неполадок в системах орошения. Для орошения соленоид считается подходящим, если его сопротивление находится в пределах 20–60 Ом.
Два термина, которые следует понимать под сопротивлением, следующие:
- Короткий – когда измеренное сопротивление ниже 20 Ом для одного соленоида. Это позволяет избыточному току течь через автоматический выключатель или предохранитель. Если величина тока превысит номинал устройства, оно откроется, тем самым прекратив подачу 24 вольт на клапаны.
- Разомкнут – при сопротивлении выше 60 Ом поступление тока на соленоид уменьшается. Думайте об этом, как о камне, застрявшем в магистрали спринклерной системы. Сопротивление может увеличиться до такой степени, что соленоид не получит достаточного напряжения для работы.
Не забудьте прочитать инструкции на мультиметре. Знание того, как работать со счетчиком, значительно сэкономит время при тестировании проводки на стройплощадке.
4 Основные шаги по использованию счетчика:
- Отсоедините общий провод(а) от клеммной колодки на контроллере.
- Поверните циферблат к настройке сопротивления или Ом (это выглядит по-разному на каждом измерителе)
- Подключите один из проводов счетчика к общему проводу, а не к общей клемме контроллера.
- Прикоснитесь вторым проводом измерительного прибора к каждой из клемм станции и запишите показания сопротивления.
Сравните ваши показания с допустимым диапазоном 20–60 Ом. Чтение даст вам представление о проблеме. См. возможные результаты и рекомендуемые действия ниже:
Приемлемый диапазон:
Если измерения находятся в допустимом диапазоне (20–60 Ом), электрическая цепь станции исправна. Просто обратите внимание, что этот тест проверяет только состояние проводки, станция может работать неправильно из-за проблем с контроллером и/или клапаном.
Короткое замыкание:
Если диапазон сопротивления ниже 20 Ом (короткое замыкание), перейдите к клапану и отсоедините соленоид от полевых проводов.
Обрыв:
Если сопротивление выше 60 Ом (обрыв), проверьте соленоид без подключенных внешних проводов. Замените соленоид, если его сопротивление по-прежнему превышает 60 Ом. Более чем вероятно, что соленоид будет тестироваться в надлежащих пределах от 20 до 60 Ом.
Если соленоид исправен:
Отрежьте разъемы проводов и соедините провод станции и общий провод в месте расположения клапана. С контроллера повторно проверьте сопротивление без соленоида в цепи. Теперь сопротивление должно быть очень низким, возможно, 5 Ом или ниже, поскольку измеряется только сопротивление полевых проводов.
Если сопротивление такое низкое, то проблема была в неисправном разъеме провода. Установите новые водонепроницаемые разъемы проводов на существующий соленоид и снова проверьте сопротивление на контроллере. Что делать, если сопротивление все еще высокое? Если сопротивление по-прежнему высокое, когда общий провод и провод станции соединены вместе, то где-то между клапаном и контроллером есть обрыв, возможно, вызванный неисправным проводом или разъемом провода. К сожалению, найти эту неисправность можно только с помощью оборудования для поиска проводов.
Это окончательное испытание проводки в полевых условиях выявит короткое замыкание непосредственно на землю: В дополнение к тому, что общий провод все еще отключен, отсоедините каждый из проводов станции от контроллера. Подсоедините один из проводов измерителя к куску оголенного провода, обернутого вокруг металлического стержня отвертки. Вставьте отвертку в землю (может потребоваться смочить землю, чтобы обеспечить хорошее соединение).
Прикоснитесь вторым выводом к проводам станции и общему по одному. Каждое из этих измерений должно быть выше 700 кОм (700 000) Ом.
Значение сопротивления ниже 700 000 означает, что часть провода имеет надрыв в изоляции и контактирует с землей. Для локализации проблемы следует использовать оборудование для поиска проводов .
Трансформаторы также можно проверить с помощью мультиметра.Подсоедините провода счетчика к первичной обмотке, то есть к входным проводам трансформатора или штекерным разъемам. Вы получите либо сопротивление, либо открытие. Показание сопротивления показывает, что внутренние обмотки не повреждены, а обрыв указывает на неисправность внутреннего предохранителя трансформатора и необходимость замены трансформатора.
Таким же образом проверяется вторичная обмотка, выход трансформатора. Подсоедините провода счетчика к выходным проводам. Обрыв означает, что трансформатор необходимо заменить. Правило 20–60 Ом не распространяется на трансформаторы.
Обычно сопротивление составляет всего 3 Ом.
Контроллер должен быть включен, а батарея удалена из разъема. Поверните циферблат в положение DC V. Есть два разъема батареи, большой (гнездовой) и меньший (штыревой). Прикоснитесь красным щупом к большому разъему, черным щупом к маленькому разъему. Если контроллер рассчитан на работу с щелочными батареями, показания будут близки к нулю вольт. Если он рассчитан на работу с перезаряжаемой никель-кадмиевой батареей, показания будут находиться в диапазоне от 7 до 13 вольт постоянного тока.
Напоминаем: никогда не используйте щелочную батарею в контроллере, предназначенном для перезаряжаемой батареи. Кроме того, не используйте перезаряжаемые щелочные батареи в полупроводниковых контроллерах.
Как упоминалось ранее, устранение неполадок может быть очень сложным и не всегда простым.
