Как правильно измерить постоянный ток мультиметром

Все знают, что такое мультиметр и для каких целей он предназначен. Однако далеко не все, у кого он есть, умеют правильно пользоваться данным прибором — знают только базовые функции и возможности. Сегодня расскажем, как измерить с помощью мультиметра постоянный ток и что надо обязательно учитывать при этом.

Шкала для измерения постоянного тока обозначается буквой «А» с прямой и волнистой линиями.

Существуют модели мультиметров, которые позволяют производить замеры, как постоянного, так и переменного тока.

Читайте также: Дешевый вариант устройства ленточного фундамента

Однако большинство самых простых бюджетных приборов могут измерять только постоянный ток. Подробнее о характеристиках модели можно прочитать в инструкции, которая поставляется в комплекте с устройством.

Обратите внимание: малые токи измеряются в миллиамперах и микроамперах. Большие токи — в амперах.

В отличие от измерения напряжения, когда щупы подключаются параллельно источнику питания, постоянный ток измеряется немного иначе (и некоторые новички об этом даже не знают).

В данном случае электрическую цепь необходимо разомкнуть, а в разрыв — подключить мультиметр, установив переключатель на нужный диапазон измерений.

Читайте также: Как правильно и безопасно для здоровья измерить переменное напряжение с помощью мультиметра

Есть еще один важный момент, на который нужно обратить внимание перед началом измерений.

На панели устройства имеется предупреждение о максимально допустимом времени измерения больших токов. Обычно в недорогих приборах это время составляет 10 секунд. Причем перед повторным измерением силы тока надо выждать не менее 15 минут.

При измерении больших токов красный щуп устанавливается в верхний разъем, который предназначен конкретно для этой цели. Для измерения малых токов используется средний разъем.

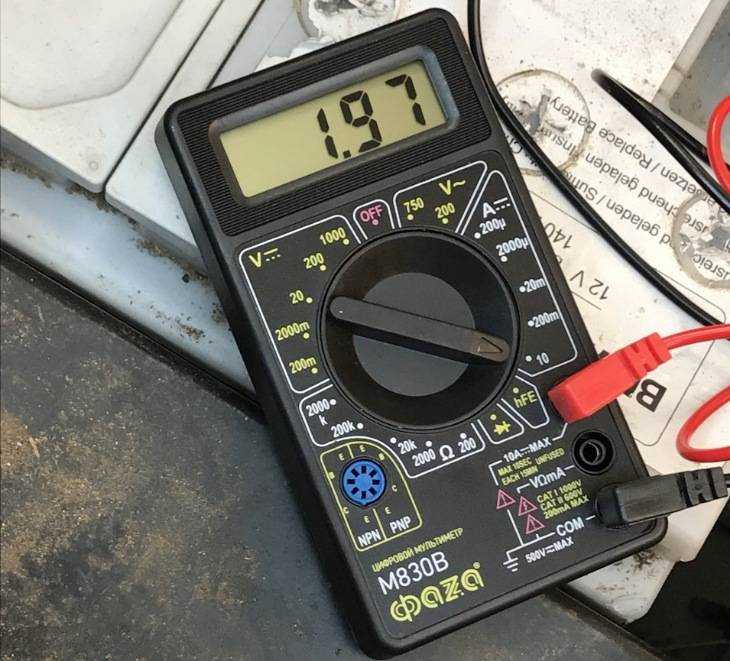

Теперь давайте рассмотрим непосредственно сам процесс измерения силы тока с помощью мультиметра на примере отрезка светодиодной ленты. Кроме прибора, потребуется также блок питания.

Читайте также: Как заменить мембрану в гидроаккумуляторе насосной станции

Минусовой контакт светодиодной ленты подключаем к минусу блока питания, а к плюсу БП подключаем красный щуп мультиметра.

Черный щуп подключаем, соответственно, к плюсовому контакту светодиодной ленты. Причем, обратите внимание, что переключатель установлен на значение 10 Ампер. В результате получаем значение 0,07 А.

Чтобы получить более точные цифры, можно перевести переключатель на 200 мА.

Читайте также: Какой материал самый практичный для отделки стен на кухне

При этом красный щуп переставляем в среднее гнездо. В данном случае сила тока составляет 80 мА.

Надеемся, что данная информация поможет вам без проблем разобраться в вопросе, как правильно измерять постоянный ток с помощью мультиметра.

Спасибо за внимание!

Андрей Васильев

Задать вопрос

Как проверить емкость аккумулятора: мультиметром, программой, USB тестером

Желание знать реальную емкость аккумулятора телефона или аккумуляторных батареек – это нормально. Мы привыкли к тому, что везде производители указывают, сколько заряда содержит тот или иной источник питания. Но соответствует ли действительность ожиданию? Хороший вопрос, на который хочется знать ответ.

Впрочем, нередко возникает необходимость проверить емкость батареи, которой вы пользуетесь уже не один день. К примеру, ваша техника внезапно начала ощутимо слабее держать заряд, или батарейки начали быстрее садиться «в ноль». Ситуации бывают разные, поэтому важно знать, как измерить емкость аккумулятора. К счастью, существует много способов реализовать эту задачу.

Проверка емкости аккумулятора в гаджетах

Мало где пишут, что емкость источника питания правильнее считать в Ватт-часах (Втч), так как это мощность батареи, отданная за определенное время. К тому же, в Ватт-часах считать реально удобнее. Взгляните сами – элемент питания объемом 5 Втч:

• при отдаче мощности в 1 Вт протянет 5 часов;
• выдавая 5 Вт, проработает всего час.

Если же вам хочется получить цифры именно в мАч, то достаточно будет вычисленный объем в Втч разделить на вольтаж батареи и умножить на 1000. То есть, если вы насчитали у телефона 10 Втч, а среднее напряжение его батареи около 4 В, тогда вычисление будет выглядеть следующим образом: 10/4 =2,5 Ач или 2500 мАч. Все достаточно просто. Эти принципы справедливы и для измерения обычных аккумуляторных батареек.

Проверка емкости батареи может быть программной или аппаратной. Первый вариант реально проще, ведь для него достаточно загрузить на девайс специальную программу, которая сама все посчитает. А второй точнее. Впрочем, вы сами выберете более удобный для себя вариант.

Как проверить емкость аккумулятора с помощью программы

В Google Play и других галереях мобильного ПО есть много приложений, которые помогут выяснить нужную вам информацию. И хороших среди них действительно хватает. К примеру, AccuBattery или PowerPro. Они вполне эффективно вычислят рабочие параметры источника питания в гаджете.

Для начала установите выбранное ПО на гаджет. Пусть в нашем случае это будет смартфон. После этого порядок действий следующий:

1. Установите для программы в настройках «Автозапуск» и «Работа в фоновом режиме».
2. Разряжайте девайс, пока он не выключится полностью;
3. Включите телефон. Проверьте, как работает приложение и правильно ли оно определило номинальную емкость аккумулятора.
4. Оставьте смартфон заряжаться. Не пользуйтесь им, чтобы получить достоверный результат.
5. Когда зарядка будет полной, отсоедините зарядное устройство, зайдите в приложение и найдите вкладку с полученными данными.

Программа высчитает реальную емкость, а вы получите информацию о реальном состоянии вашего АКБ. Если повторить процедуру таким же образом еще дважды с разницей в неделю даст понять, с какой скоростью он изнашивается.

Недостаток этого способа в том, что его точность зависит от качества вольтметра и амперметра, встроенных в контроллер заряда. Если датчики «дешевые» и работают с большой погрешностью, правды таким образом вы не добьетесь.

Как проверить аккумулятор тестером USB

Это первый из аппаратных способов. USB-тестер – это небольшой прибор со штекером для подключения к зарядному устройству с одной стороны, и гнездом для присоединения зарядного кабеля с другой. Все данные тестирования выводятся на специальный экран. Что приятно, стоят такие приборчики недорого, самую простую модель можно купить всего за пару-тройку долларов.

Проверка аккумулятора тестером столь же простая, как и первый способ. Алгоритм действий здесь следующий:

1. Выработайте аккумулятор «в ноль».
2. Подключите устройство по схеме: зарядное устройство → тестер → кабель → телефон.
3. Дождитесь, пока зарядка достигнет уровня в 100%.
4. Снимите показания с прибора.

Дальнейшие шаги зависят от того, какие данные показывает измеритель. Если проверка батареи показывается в Ватт-часах, то вы почти у цели. Чтобы перевести результат в мАч, нужно полученное число поделить на номинальный вольтаж АКБ – 3,8 В, затем умножить на 0,9 (средний КПД батарей).

К примеру, тестер показал 15 Втч, значит: (15/3,8)*0,9=3,55 Ач или 3550 мАч. Если в характеристиках телефона в параметрах было указано 4000 мАч, значит износ уже составил почти 13%.

Когда тестер показывает данные в миллиампер-часах, достаточно сделать поправку на то, что зарядка происходит обычно с напряжением в 5 В (quick charge – до 12). Для этого умножаем показания устройства на 5, затем делим на 3,8 и также умножаем на КПД.

Как проверить емкость аккумулятора мультиметром

Это традиционный способ измерения, который слабо подходит для мобильных устройств. Хотя это отличный вариант, как проверить заряд батарейки. Здесь вам потребуется сам измерительный прибор, секундомер или возможность подсчитать время, а также переменный резистор с сопротивлением 100 Ом.

Как обычно, начинаем со стопроцентно заряженного АКБ. Важно, чтобы был открытый доступ к его контактам. Затем действуем по такому алгоритму:

1. Включаем мультиметр, переводим его в режим вольтметра.
2. Фиксируем вольтаж на клеммах.
3. Запускаем секундомер и пускаем через резистор ток на уровне 500 миллиампер, пока напряжение не упадет до уровня 2,7 В.
4. Засекаем время. Перемножаем потраченные часы на ток. Например, 6 часов * 500 мА = 3500 мАч.

Также сверяем с заводскими характеристиками и определяем степень износа. Этим же методом можно отлично тестировать перезаряжаемые батарейки, чтобы вовремя определять те, которые израсходовали свой эксплуатационный ресурс.

Впрочем, есть возможность теста и одноразовых. В том, как проверить батарейку мультиметром, если ее повторно нельзя зарядить, есть одно отличие. Для расхода заряда используется обычная лампочка, а процесс тестирования длится всего 30-40 секунд. Если по итогу прибор показывает больше 1,35 В, значит, все в порядке, если же меньше 1,1 В – батарейка уже никуда не годится.

Электрика 101: Как пользоваться цифровым мультиметром

Если вы работаете с электричеством и не знаете, как пользоваться цифровым мультиметром, вас может сильно удивить. Безопасность — это то, что нельзя игнорировать при работе с электричеством. Хотя мультиметр может помочь вам избежать поражения электрическим током, он также может быть полезен при диагностике проблем с электричеством, построении цепей и тестировании.

Сегодня мы поделимся тем, что вам нужно знать об устройствах и о том, как начать работу с цифровым мультиметром.

Содержание

• Что такое цифровой мультиметр?
• Почему так важен цифровой мультиметр?
• Выбор цифрового мультиметра
  • Лучший тип для батарей и энергосистемы
• Основные функции измерения мультиметра
  • Вольт
  • Сопротивление
  • Непрерывность
  • AMPS
• Как использовать мультиметр
• 99

Как использовать мультиметр

9

9

9

Как использовать мультиметр

99

9

.

Измерение напряжения переменного тока

Измерение сопротивления

Измерение непрерывности

Измерение силы тока (амперные клещи и эталон)

Советы по безопасности при использовании цифрового мультиметра

• Не закорачивайте провода щупами
Не смешивайте цвета щупов
• s
• Обратите внимание на температуру
• Убедитесь, что вы используете правильную настройку или режим
• Убедитесь, что ваш измеритель рассчитан на напряжение
• Не тестируйте системы высокого напряжения или высокого напряжения, если вы не обучены

Изучите электрическую систему с помощью удобного мультиметра

Что такое цифровой мультиметр?

Цифровой мультиметр является стандартным оборудованием, используемым техниками при работе с электрическими соединениями. Эти устройства могут измерять два или более электрических значения. Эти значения могут включать напряжение, ток и сопротивление.

Первый цифровой мультиметр появился на рынке в 1977 году от компании Fluke. Эти устройства превосходят предыдущие аналоговые счетчики на основе иглы. Они невероятно точны, надежны и просты в использовании.

Почему так важен цифровой мультиметр?

Использование цифрового мультиметра может помочь вам выявить и локализовать неисправности в электрической системе. Это могут быть отсоединенные провода, неправильно подключенные провода или короткое замыкание. Эти неисправности могут быть опасны, если их не устранить. Дым, искры и огонь — все это риски, когда у вас есть неисправности в вашей системе. Цифровой мультиметр может помочь вам быстро локализовать проблему и решить ее до того, как она станет серьезной проблемой.

Вы можете использовать его для множества различных задач, если знаете, как пользоваться мультиметром. Это настолько важно, что каждый электрик всегда будет иметь его, и обычно это первый используемый инструмент. Этот инструмент необходим, и любой, у кого есть набор инструментов, должен убедиться, что он у них есть.

Так счетчики раньше отображали показания. Теперь мы можем легко просто смотреть на цифровой экран.

Выбор цифрового мультиметра

Мультиметры могут быть простыми и экономичными или иметь множество функций и стоить сотни долларов. Выбор того, что подходит именно вам, будет зависеть от того, для чего вам это нужно.

Лучший тип для аккумуляторов и систем питания

Здесь, в Battle Born, наши продукты в основном используются для автономного хранения энергии на 12, 24 или 48 вольт. Однако инверторы обычно используются в аккумуляторных системах, работающих от 120 или 240 В переменного тока. При покупке мультиметра мы рекомендуем приобрести мультиметр с автоматическим диапазоном. Это означает, что мультиметр автоматически выберет диапазон измерения и отобразит его на экране.

Они проще в использовании и гораздо менее пугающие в освоении, чем ручные версии, которые имеют множество вариантов выбора, чтобы заставить их работать. Просто включите устройство, выберите значение (напряжение, сопротивление или ток) и начните измерять определенные соединения, чтобы получить очень точные показания.

Обратите внимание, что блок автоматического выбора диапазона слева имеет гораздо меньше вариантов выбора и намного проще в использовании.

В дополнение к автоматическому диапазону мы рекомендуем приобрести блок с зажимом усилителя. Это значительно упрощает измерение тока (расхода). Это измерение, которое часто используется в аккумуляторных системах, чтобы увидеть, заряжается ли аккумулятор или разряжается.

Возможно, вам придется заплатить 50 долларов США за один из них, но он стоит премиальной цены за точность и удобство использования.

Основные функции измерения мультиметра

Существует множество основных функций измерения, которые можно выполнять с помощью любого мультиметра, но наиболее важными являются измерения напряжения, тока и сопротивления. И почти каждый может использовать эти функции, как только вы их поймете.

Рекомендуемая литература: Если вы новичок в изучении электричества, прочтите нашу статью о том, что такое ампер, вольт и ватт, это поможет вам, прежде чем проводить какие-либо измерения.

Вольт

Напряжение представляет количество присутствующего электрического «давления». Любое напряжение выше 50 вольт может привести к поражению электрическим током, поэтому важно знать, есть ли напряжение в соединении или устройстве, чтобы оставаться в безопасности при работе с электричеством.

Проверка напряжения — это самый быстрый способ определить, есть ли питание на устройстве, и его всегда следует выполнять перед работой с чем-либо электрическим. Измерение напряжения также может сказать вам, подключены ли провода (напряжение не подключено) или работает ли устройство правильно (напряжение находится в ожидаемом диапазоне, слишком высокое или низкое).

Сопротивление

Измерение сопротивления цифровым мультиметром упрощает диагностику неисправных компонентов. Вы можете определить неисправную цепь или другие компоненты по величине присутствующего сопротивления. Если цепь или компонент имеют низкое сопротивление, по ним будет протекать большой ток. Однако более высокое сопротивление приведет к меньшему протеканию тока.

Иногда производитель может указать конкретное сопротивление, в пределах которого должно находиться их изделие, которое можно проверить с помощью мультиметра.

Проверка целостности цепи

Еще одна основная измерительная функция мультиметра — измерение целостности цепи. Это противоположно сопротивлению и показывает, насколько «открыт» электрический путь.

Это позволяет техническим специалистам обнаруживать обрыв проводки или неисправные точки контакта в цепи кнопки или переключателя. Наличие надежного соединения между обоими концами имеет важное значение при работе с электрическими соединениями. Измерение непрерывности может помочь выявить неправильные проводные соединения или отсоединенные соединения.

Ампер

Ампер — это величина тока, протекающего через устройство или цепь. Мультиметр может помочь вам измерить величину нагрузки, которую тянет элемент. Это может помочь вам избежать перегрузки вашей электрической системы. Провода рассчитаны только на определенную мощность, и важно не перегружать их.

Измерение тока в кабелях аккумулятора с помощью мультиметра с амперметрическими клещами.

Как пользоваться мультиметром

Если вам нужно использовать мультиметр, убедитесь, что вы используете его правильно. Неправильное использование цифрового мультиметра может повредить мультиметр и дать неточные показания. Давайте посмотрим, как можно использовать мультиметр для выполнения нескольких простых измерений.

Измерение напряжения постоянного тока

Как это сделать: Установите мультиметр на напряжение постоянного тока (иногда переменный и постоянный ток одинаковы на устройстве с автоматическим -спектр). Если вы не уверены в количестве вольт, начните с самого высокого значения и двигайтесь вниз, чтобы точно настроить измерение.

Вставьте черный щуп в общий разъем, а красный штекер в разъем, помеченный для постоянного напряжения. Затем вы можете прикоснуться черным щупом к отрицательной стороне цепи, а красным щупом к положительной клемме. Цифровой мультиметр покажет, сколько вольт в аккумуляторе. Это нормально, если датчики подключены наоборот, напряжение будет просто отрицательным.

Выводы, которые можно сделать: Если вы проверяете напряжение постоянного тока, скорее всего, вам понадобится батарея. Вы можете измерять напряжение батареи напрямую или в разных частях цепи. Низкое напряжение укажет на проблему или разряженную батарею. Это очень простой и базовый тест, который должен быть одним из первых тестов при возникновении проблем с электричеством.

Используйте порты COM и V только для измерения напряжения и сопротивления

Измерение напряжения переменного тока

Как это сделать: Вы можете оставить разъемы подключенными в том же положении, что и напряжение постоянного тока, но вам нужно настроить цифровой мультиметр на измерение напряжения переменного тока вместо напряжения постоянного тока (если не используется автоматический выбор диапазона). Как и в случае с напряжением постоянного тока, настройте мультиметр в зависимости от количества измеряемых вольт. Если вы не уверены, начните с самого высокого значения и двигайтесь вниз.

Прежде чем приступить к измерению более высоких напряжений, убедитесь, что ваш мультиметр, провода и сами провода находятся в хорошем состоянии. Вы не хотите ударить себя током во время этого измерения!

Возьмите тестовый провод заземления (черный) и поместите его на один компонент или разъем, а положительный тестовый провод (красный) на другой компонент или разъем. Мультиметр сообщит вам величину напряжения, которое вы получаете в розетке или соединении.

Выводы, которые можно сделать: Любое устройство, которое подключается к сетевой розетке, будет работать от сети переменного тока. При измерении держите пальцы подальше от концов провода! Вы должны увидеть, получаете ли вы ожидаемое напряжение.

Измерение сопротивления

Как это сделать: Как и при всех измерениях, вам нужно установить мультиметр на значение чуть выше ожидаемого измерения. Коснитесь щупами любого конца соединения или проводки, которую вы хотите проверить. Если мультиметр показывает «1» или «OL», вам нужно переместиться вниз по шкале измерения. Как только вы достигнете достаточно низкого значения мультиметра для соединения, он должен отобразить число. Если имеется большое сопротивление, оно может быть вызвано грязью, мусором или другими посторонними веществами.

Выводы, которые можно сделать: Если счетчик продолжает показывать «OL», это означает, что он не обнаруживает соединения. Измерение сопротивления провода или компонента может помочь вам легко определить неисправную проводку или компоненты. Если вы выполните измерение и обнаружите большое сопротивление, вам, вероятно, потребуется заменить проводку или компонент. Это может быть особенно полезно при проверке предохранителей.

OL указывает на то, что счетчик ничего не считывает, перегружен или находится вне допустимого диапазона

Измерение непрерывности

Как это сделать: Большинство счетчиков измеряют непрерывность, издавая звуковой сигнал, информирующий вас о том, что провода подключены. Обычно для выбора этой опции необходимо сделать выбор на измерителе, часто она выглядит как маленькая иконка аудио. Выводы должны быть на положительной клемме, а клемма COM неподвижна.

Цифровой мультиметр посылает небольшое напряжение по цепи для воспроизведения тона. Присоедините один щуп к одному концу, а другой щуп к булавке на другом конце. Вы услышите звуковой сигнал, если соединение в порядке. Если тона нет, вам нужно немного больше изучить это соединение, чтобы выяснить, почему оно не подключено.

Выводы, которые можно сделать: Измерение непрерывности поможет обнаружить короткое замыкание или обрыв проводки. Это может быть связано с повреждением или обрезанием проводки где-то в вашей системе.

Настройка этого мультиметра определяет как сопротивление, так и непрерывность, обратите внимание на маленькую изогнутую иконку звука, это указывает на режим тона, который издает звуковой сигнал, когда он имеет непрерывность.

Измерение силы тока (амперные клещи и эталон)

Как это сделать: Сила тока может быть измерена с помощью проводов на измерителе (для малых токов) или амперных клещей, если они есть в измерителе. Если вы используете провода, вам нужно будет разорвать цепь, чтобы весь ток проходил через счетчик. Если вы не имеете опыта работы с электрическими цепями, мы не рекомендуем вам проводить это измерение, потому что оно может легко перегрузить ваш измеритель, если используются неправильные настройки.

Измерение токоизмерительными клещами очень легко и безопасно. Сначала установите мультиметр на переменный или постоянный ток. Постоянный ток будет аккумуляторной системой, а переменный ток будет питаться от берега или от инвертора. Возьмите мультиметр и зажмите его только вокруг ОДНОГО провода в паре. Счетчик измеряет ток, протекающий по одному проводу. Если вы зажмете его вокруг двух проводов, они нейтрализуют друг друга, и вы не получите измерения.

Выводы, которые можно сделать: Использование клещей для усилителя — отличный способ проверить, заряжается ли батарея или разряжается, и насколько сильно. Его также можно использовать, чтобы увидеть, работает ли генератор переменного тока или сколько энергии потребляет устройство.

Советы по безопасности при использовании цифрового мультиметра

При использовании цифрового мультиметра нельзя быть слишком осторожным. При использовании цифрового мультиметра следует помнить о нескольких советах по безопасности. Давайте взглянем!

Не закорачивайте провода щупами

При размещении щупов важно следить за тем, что вы делаете. Случайно прикоснувшись щупом к соединению, пользователь может закоротить провода и печатные платы на устройствах. Это может сделать многие электронные устройства бесполезными.

Не смешивайте датчики разных цветов

Вы должны держать датчики прямо при подключении к глюкометру. Подключение неправильного щупа к неправильной вилке может привести к серьезному повреждению электроники и мультиметра. Черный всегда идет на COM, а красный только на измерение напряжения/сопротивления. Случайное вставление его в порт усилителя может привести к короткому замыканию.

Обратите внимание на температуру

Если вы заметите течку, пора вызвать специалиста. Горячая система — это не то, с чем неподготовленный профессионал должен пытаться справиться самостоятельно. Слишком много риска, и вы не хотите испытывать свою удачу, когда дело доходит до электрического пожара.

Убедитесь, что вы находитесь в правильной настройке или режиме

Прежде чем прикасаться щупами цифрового мультиметра к каким-либо соединениям, важно убедиться, что вы находитесь в правильной настройке или режиме. Если вы измеряете напряжение и ваш мультиметр находится в режиме измерения тока, вы можете закоротить мультиметр и получить пресс-папье, которое раньше было мультиметром.

Убедитесь, что ваш мультиметр рассчитан на напряжение

Если вы используете мультиметр, не рассчитанный на измеряемое напряжение, может произойти вспышка дуги. Здесь электрический ток сходит с пути и переходит от одного проводника к другому. Это может привести к серьезным травмам и даже смерти. Обычно большинство счетчиков рассчитаны на 600 вольт, но всегда знают пределы.

Не проверяйте системы высокого напряжения или высокого напряжения, если вы не обучены

Знайте, когда вы откусываете больше, чем можете прожевать. Не пытайтесь работать с системами высокой энергии или напряжения, если у вас нет навыков, знаний и соответствующих инструментов. Даже небольшая ошибка может дорого обойтись при работе с высокой энергией или напряжением.

Изучите электрическую систему с помощью удобного мультиметра

Наличие мультиметра поможет вам лучше понять, как работает ваша электрическая система. Однако знать, как им правильно пользоваться, так же важно, как и владеть им. Если вы научитесь им пользоваться, вы сможете самостоятельно диагностировать некоторые проблемы с электричеством и даже устранять их. Тем не менее, всегда обращайтесь к сертифицированному специалисту, если сомневаетесь, чтобы избежать дорогостоящей ошибки.

Хотите узнать больше об электрических системах и литиевых батареях?

Мы знаем, что строительство или модернизация электрической системы может быть сложной задачей, поэтому мы здесь, чтобы помочь. Наш отдел продаж и обслуживания клиентов из Рено, штат Невада, готов ответить на ваши вопросы по телефону (855) 292-2831!

Кроме того, присоединяйтесь к нам на Facebook, Instagram и YouTube, чтобы узнать больше о том, как системы с литиевыми батареями могут обеспечить ваш образ жизни, увидеть, как другие построили свои системы, и обрести уверенность, чтобы выйти и остаться там.

Присоединяйтесь к нашему списку контактов

Подпишитесь сейчас на новости и обновления на ваш почтовый ящик.

Поделиться

Как измерить силу тока с помощью клещей?

Когда дело доходит до выращивания каннабиса, вы хотите убедиться, что все сделано правильно. Это включает в себя обеспечение того, чтобы вы использовали правильное количество света и электричества. Один из способов измерить, сколько электроэнергии потребляют ваши растения, — использовать токоизмерительные клещи. В этом всеобъемлющем руководстве мы ответим на распространенные вопросы о том, как использовать токоизмерительные клещи для измерения силы тока . Мы также дадим несколько полезных советов, которые помогут вам получить максимально точные показания!

Определения амперметра с токоизмерительными клещами

Амперметр с токоизмерительными клещами представляет собой устройство, измеряющее силу тока в проводе без электрического подключения к цепи . Он работает путем измерения магнитного поля вокруг проводника и использует эту информацию для расчета тока, протекающего через него.

Измеритель этого типа также иногда называют «язычковым» или «челюстным» из-за его формы. Губки зажима открываются и помещаются вокруг проводника, что позволяет проводить измерения без контакта с какими-либо токоведущими частями цепи. Это ключевая функция безопасности, поскольку она означает, что вы можете проводить измерения в цепях, находящихся под напряжением, не беспокоясь о поражении электрическим током.

Существует два основных типа токоизмерительных клещей: те, которые измеряют переменный ток, и те, которые измеряют постоянный ток. Большинство токоизмерительных клещей, представленных сегодня на рынке, способны измерять как переменный, так и постоянный ток, однако некоторые из них предназначены только для одного или другого.

Важно проверить перед покупкой, так как использование неподходящего типа счетчика в цепи может повредить счетчик или дать вам неточные показания.

Токоизмерительные клещи бывают различных форм и размеров, от небольших портативных устройств до более крупных моделей, которые больше похожи на традиционные мультиметры. Многие токоизмерительные клещи также имеют дополнительные функции, такие как возможность измерения напряжения, сопротивления и непрерывности. Некоторые даже оснащены встроенными фонариками, чтобы вы могли проводить измерения в темных или труднодоступных местах. [1], [2], [4]

Основные области применения токоизмерительных клещей

Токоизмерительные клещи — это очень универсальный и полезный инструмент, который можно использовать в различных областях. Вот лишь несколько основных применений этого типа измерителей:

Контроль энергопотребления электрических устройств

Возможно, это наиболее распространенное применение токоизмерительных клещей. Измеряя потребление тока прибором или другим устройством, вы можете получить представление о том, сколько энергии оно потребляет. Эту информацию можно использовать для экономии энергии и денег, выбирая более эффективные устройства или просто отключая устройства, которые не используются.

Устранение неполадок с электричеством

Токоизмерительные клещи могут использоваться для устранения всех видов электрических проблем как в домах, так и на предприятиях. Например, если вы подозреваете, что в вашем доме есть проблема с электропроводкой, вы можете использовать токоизмерительные клещи для проверки утечки тока.

Проверка автоматических выключателей и предохранителей

Токоизмерительные клещи также часто используются для проверки автоматических выключателей и предохранителей. Если срабатывает автоматический выключатель или перегорает предохранитель, это указывает на то, что через цепь протекает слишком большой ток. Измеряя ток токоизмерительными клещами, вы можете быстро определить, какие цепи перегружены, и принять меры для устранения проблемы. [4]

Различия между токоизмерительными клещами и мультиметром

Теперь, когда вы узнали немного больше о токоизмерительных клещах, вам может быть интересно, чем они отличаются от мультиметров. В конце концов, оба типа счетчиков используются для измерения электрического тока.

Основное различие между токоизмерительными клещами и мультиметром заключается в способе проведения измерений . Мультиметры измеряют ток, врываясь в цепь и прикрепляясь непосредственно к токоведущим проводам. Это может быть опасно, так как подвергает вас воздействию электрического тока. Токоизмерительные клещи, с другой стороны, проводят измерения снаружи цепи с использованием магнитных полей. Это означает, что их можно безопасно использовать в цепях под напряжением без риска поражения электрическим током.

В то время как токоизмерительные клещи используются только для измерения тока и силы тока, мультиметры являются более универсальными и могут использоваться для измерения различных электрических параметров, включая напряжение, сопротивление и непрерывность.

Еще одним ключевым отличием этих двух типов счетчиков является их точность. Мультиметры обычно более точны, чем токоизмерительные клещи. Конечно, фактическая точность зависит от модели вашего устройства. Недостатком является то, что мультиметры имеют меньшее время автономной работы.

Наконец, токоизмерительные клещи обычно намного проще в использовании, чем мультиметры. Это связано с тем, что вам не нужно разрывать цепь или прикреплять что-либо непосредственно к проводам под напряжением.

Вы можете просто открыть губки токоизмерительных клещей и поместить их вокруг проводника, что делает их идеальными для проведения быстрых и простых измерений. [3], [4], [5]

Измерение силы тока с помощью токоизмерительных клещей

Теперь, когда вы узнали немного больше о токоизмерительных клещах, давайте посмотрим, как их использовать для измерения силы тока. Во-первых, важно понять, что такое усилитель. Ампер (или ампер) — это просто единица измерения электрического тока. Точно так же, как вы можете измерить количество воды, вытекающей из крана, в галлонах в минуту, вы можете измерить поток электричества в амперах. Теперь давайте посмотрим, как мы можем измерить силу тока с помощью токоизмерительных клещей.

Учитывайте диапазон амперметра перед измерением

Большинство токоизмерительных клещей имеют максимальный диапазон тока 400 ампер . Это означает, что они могут безопасно измерять токи до 400 ампер без повреждений.

Важно отметить, что всегда следует выбирать токоизмерительные клещи с диапазоном, превышающим ожидаемое значение тока. Если вы попытаетесь выполнить измерение, выходящее за пределы указанного диапазона, вы можете повредить свое устройство. После того, как вы выбрали устройство с подходящим диапазоном, можно приступать к измерениям.

Определите тип измеряемого тока

Как мы уже упоминали, существует два типа электрического тока: постоянный ток (DC) и переменный ток (AC).

Постоянный ток представляет собой постоянный поток электронов в одном направлении, в то время как переменный ток периодически меняет направление. Большинство токоизмерительных клещей могут измерять как постоянный, так и переменный ток, но некоторые измеряют только одно или другое.

Прежде чем приступить к измерению, определите, что вы собираетесь измерять. Вы можете определить текущий тип, взглянув на устройство, которое вы пытаетесь измерить, так как на большинстве из них есть специальные маркировки.

Перед выполнением каких-либо измерений убедитесь, что ваше устройство способно измерять тип тока, с которым вы работаете. Перед началом измерений выберите на устройстве режим постоянного или переменного тока.

Установите функциональный переключатель в правильное положение по току.

Как мы видели, некоторые токоизмерительные клещи могут измерять больше, чем просто амперы. Многие из них также могут измерять напряжение, сопротивление и даже непрерывность.

Большинство устройств имеют функциональный переключатель, который позволяет вам выбрать количество, которое вы хотите измерить. Переменный ток измеряется в ампер (ампер) , а постоянный ток измеряется в миллиампер (мА) . При измерении силы тока обязательно установите переключатель в положение «А».

Откройте зажимы и вложите в них один проводник

Выполнив все эти шаги, вы готовы к измерению! Поместите губки зажима вокруг проводника, который вы хотите измерить, и убедитесь, что они плотно его касаются. Губки следует зажимать вокруг проводника, но не поверх него.

Если вы измеряете постоянный ток, вам нужно нажать кнопку «ноль» перед измерением. Это необходимо для получения точных показаний.

Снимите показания

Вы поймете, что сделали это правильно, когда загорится светодиод на устройстве. Если это не так, убедитесь, что губки касаются проводника, и повторите попытку.

После того, как вы закрыли зажимы вокруг проводника, посмотрите на дисплей, чтобы увидеть текущие показания. При необходимости вы также можете использовать функцию удержания, чтобы зафиксировать показания на дисплее. Обязательно запишите это значение, чтобы вы могли сослаться на него позже. [2], [4], [6]

Советы по безопасности при использовании токоизмерительных клещей

При измерении тока токоизмерительными клещами всегда соблюдайте меры предосторожности. Убедитесь, что область вокруг проводника чистая. Не прикасайтесь к проводнику, когда по нему течет ток.

При использовании токоизмерительных клещей надевайте перчатки и защитные очки. Не превышайте максимально допустимый ток клещей. Если вы не знаете, как пользоваться токоизмерительными клещами, проконсультируйтесь с электриком или квалифицированным специалистом.

Не используйте устройство во влажных или мокрых условиях и держите устройство вдали от легковоспламеняющихся или взрывоопасных стекол и жидкостей во избежание пожара или взрыва.

Не используйте глюкометр, если корпус сильно поврежден. Если устройство упало, повреждено или намокло, не используйте его. Отключите питание перед выполнением любого обслуживания устройства. [3]

Часто задаваемые вопросы

Можно ли измерить ток без разрыва цепи?

Да! Вот где токоизмерительные клещи пригодятся . Токоизмерительные клещи измеряют ток, измеряя магнитное поле вокруг проводника, не контактируя с ним.

Чтобы измерить ток токоизмерительными клещами, сначала необходимо определить проводник, по которому течет ток, который вы хотите измерить. Затем откройте зажимы токоизмерительных клещей вокруг проводника. Показание на дисплее даст вам силу тока, проходящего через этот проводник.

Мультиметр и вольтметр: в чем разница?

Насколько точны клещи на амперметрах?

Клещи на амперметрах обычно очень точны. Однако есть несколько факторов, которые могут повлиять на точность измерения. Факторы, которые могут повлиять на точность измерений клещами на амперметре, включают:

• Размер проводника
• Тип проводника (медный или алюминиевый)
• Изоляция проводника

Конечно, самым большим фактором является модель самих токоизмерительных клещей. Некоторые модели более точны, чем другие.

Сколько проводов нужно зажимать амперным зажимом одновременно?

С помощью зажима усилителя можно зажимать одновременно только один провод. Зажатие нескольких проводов одновременно не даст более точного измерения.

При проведении измерений с помощью амперных клещей всегда следите за тем, чтобы губки клещей полностью сомкнулись вокруг проводника. Если между губками и проводником есть зазор, измерение будет неточным.

Можно ли измерить ток постоянного тока токоизмерительными клещами?

Да, вы можете измерять силу постоянного тока с помощью токоизмерительных клещей . Однако вы должны знать, что некоторые токоизмерительные клещи не предназначены для измерения постоянного тока. Если вы планируете измерять постоянный ток, обязательно приобретите токоизмерительные клещи, специально предназначенные для этой цели.

Кроме того, при измерении постоянного тока важно убедиться, что губки токоизмерительных клещей плотно зажаты вокруг проводника. И чтобы убедиться, что вы получите точные показания, вам нужно будет нажать кнопку на токоизмерительных клещах с надписью «ноль».

Нужно ли быть электриком, чтобы пользоваться токоизмерительными клещами?

Нет, вам не нужно быть электриком, чтобы пользоваться токоизмерительными клещами . Любой может использовать токоизмерительные клещи, если он понимает, как он работает и как его безопасно использовать.

Тем не менее, при использовании токоизмерительных клещей необходимо соблюдать некоторые меры предосторожности. Обязательно прочитайте руководство перед его использованием и всегда следуйте инструкциям производителя. Мы также рекомендуем вам иметь базовые знания об электричестве и электробезопасности, прежде чем использовать токоизмерительные клещи.

Пока вы помните об этом, у вас не возникнет проблем с его использованием. Токоизмерительные клещи — это очень интуитивно понятные и простые в использовании устройства.

Почему важно знать, как пользоваться токоизмерительными клещами?

Важно использовать токоизмерительные клещи, поскольку они позволяют измерять ток, протекающий по проводнику, без прямого контакта с ним. Это полезно во многих ситуациях, например, когда вы пытаетесь устранить проблему с электричеством или когда вам нужно провести измерения в опасной среде. Понимание того, как использовать токоизмерительные клещи, может помочь вам избежать потенциальных опасностей при работе с электрическими системами.

Кроме того, токоизмерительные клещи можно использовать для измерения постоянного или переменного тока, что делает их универсальными инструментами, которые можно использовать в различных приложениях.

Наконец, знание того, как правильно пользоваться токоизмерительными клещами, поможет обеспечить точность измерений и избежать потенциальных опасностей.

Каковы преимущества использования токоизмерительных клещей?

Использование токоизмерительных клещей имеет несколько преимуществ. Во-первых, позволяет проводить измерения без физического прикосновения к проводнику . Это важно из соображений безопасности, так как снижает риск поражения электрическим током. И он прост в использовании и может использоваться на различных типах проводников.

Токоизмерительные клещи также не требуют разрыва или прерывания цепи для проведения измерения, что означает, что они менее разрушительны. И их можно использовать для измерения тока в цепях переменного и постоянного тока.

Наконец, токоизмерительные клещи относительно недороги и широко доступны , что делает их хорошим вариантом как для экономных домашних мастеров, так и для профессионалов.

В чем разница между мультиметром и токоизмерительными клещами?

Мультиметр — это универсальный инструмент, который может измерять напряжение, силу тока и сопротивление. Токоизмерительные клещи предназначены для измерения тока (ампер) без прямого контакта с проводом. Это делает его идеальным для измерения тока в труднодоступных местах или на проводах под напряжением.

Токоизмерительные клещи имеют «челюсти», которые открываются и зажимают провод . Челюсть плотно смыкается вокруг провода, и это замыкает электрическую цепь. Это позволяет измерять ток, протекающий по проводу, без контакта с ним.

Мультиметры, с другой стороны, используют щупы, которыми нужно прикасаться к проводу. Это может быть опасно, если вы измеряете ток на проводе под напряжением.

Как измерить силу тока в цепи 240 В?

Для измерения силы тока в цепи 240 В вам понадобятся токоизмерительные клещи.

Чтобы использовать токоизмерительные клещи, сначала определите, по какому проводу в цепи протекает ток, который вы хотите измерить. Затем выберите на клещах правильный диапазон, соответствующий измеряемому току.

Затем откройте клещи клещей и расположите их вокруг проводника. Убедитесь, что проводник полностью закрыт зажимами, но следите за тем, чтобы зажимы не касались друг друга.

Наконец, снимите показания токоизмерительных клещей. Показания будут отображаться в амперах.

Сколько ампер в 220 вольт?

Невозможно преобразовать вольты в амперы без дополнительной информации . Ампер измеряет поток электронов, а вольт измеряет разницу электрического потенциала. Это две разные вещи совершенно. Однако можно рассчитать количество ампер при напряжении 220 вольт, если известна мощность прибора. Это потому, что ватты равны вольтам, умноженным на амперы. Итак, если вы разделите мощность прибора на 220, вы получите количество ампер, которое он использует.

Сколько ампер в 240 вольт?

На этот вопрос сложно ответить, потому что все зависит от мощности ваших приборов . Например, фен может потреблять 15 ампер, а кондиционер — 30 ампер. Лучший способ узнать это с помощью токоизмерительных клещей.

Вы также можете найти значение усилителя, произведя некоторые расчеты. Например, если у вас есть 240-вольтовый прибор, который потребляет 1000 Вт, вы можете разделить мощность на напряжение, чтобы узнать, сколько ампер он потребляет. В этом случае это будет 1000, разделенное на 240, что равно примерно четырем амперам.

Однако самый точный способ узнать, сколько ампер потребляет прибор, — это использовать токоизмерительные клещи. Это устройство будет измерять ток, протекающий по проводам, и выдавать показания в амперах.

Сколько ампер потребляет телевизор?

Средний светодиодный телевизор потребляет около 100 Вт мощности при напряжении 120 вольт . Итак, разделив мощность на 120, мы обнаружим, что светодиодный телевизор потребляет около 0,83 ампера.

На всякий случай вы всегда можете проверить мощность вашего конкретного телевизора на задней или нижней панели и посчитать самостоятельно. Просто разделите ватты на вольты, чтобы найти амперы!

Могут ли токоизмерительные клещи измерять слабый ток?

Да, токоизмерительные клещи могут измерять малые токи . На самом деле, многие токоизмерительные клещи имеют настройку «низкий ток», которая позволяет измерять очень малые токи. Обычно у вас не будет проблем с измерением токов до 0,001 с помощью токоизмерительных клещей.

Однако некоторые токоизмерительные клещи не могут измерять очень малые токи. Если вы пытаетесь измерить очень малые токи (в диапазоне микроампер или наноампер), вам может понадобиться использовать измеритель другого типа.

В чем преимущество токоизмерительных клещей перед мультиметром?

Токоизмерительные клещи предназначены для измерения тока без разрыва или разрыва цепи, что делает их идеальными для устранения неполадок и технического обслуживания. Мультиметры, с другой стороны, являются инструментами общего назначения, которые могут измерять различные электрические свойства, включая напряжение, ток и сопротивление.

Вы также можете измерить ток изолированного проводника токоизмерительными клещами без физического контакта с ним, что невозможно с помощью мультиметра. Это чрезвычайно полезно при измерении тока в электрических цепях под напряжением.

Полезное видео: Как пользоваться мультиметром с цифровыми клещами для переменного и постоянного тока | Полезное оборудование | POWER GEN

Вывод

Готово! Это основы использования токоизмерительных клещей. Как только вы привыкнете снимать показания с помощью своего измерителя, вы можете начать экспериментировать с различными настройками тока и диапазонами, чтобы увидеть, что лучше всего подходит для ваших нужд. Помните, что безопасность всегда стоит на первом месте, поэтому обязательно соблюдайте все необходимые меры предосторожности при работе с электричеством.
