автомагнитолу к сети в 220 В, включить через блок питания от компьютера в домашних условиях, какой нужен источник 12 Вольт, правильно запитать от ноутбука своими руками,

Тюнинг и автогаджеты / От Алексей Степанов

Подключение с помощью зарядного устройства

Подключение с помощью компьютерного блока питания

Как подключить автомагнитолу к бытовой сети электропитания: видео

Можно ли подключить магнитолу к обычной розетке дома? Разумеется! И чтобы сделать это, вовсе не обязательно иметь глубокие познания в электротехнике. Вполне хватит школьного курса физики. Попробуем разобраться, как подключать к сети автомагнитолу, а заодно подумаем, стоит ли вообще это делать.

Почему мы используем блок питания от компьютера

Подключение магнитолы от блока питания компьютера это самый частый пример подключения магнитолы дома также вы можете использовать вместо блока питания, аккумулятор, но данный способ не очень удобен, так как он нуждается в постоянной подзарядке.

Использование блока питания это ещё один из самых бюджетных способов, можно приобрести Б/У блок питания, или использовать как донора старый компьютер. Перед подключением его нужно обязательно проверить на работоспособность, убедиться что он исправен, в случае обнаружения проблем блок необходимо отремонтировать или заменить. Для этого нам понадобится выполнить следующий алгоритм действий.

Подключаем автомобильную магнитолу дома, своими руками

Многих из автолюбителей наверняка посещала мысль об эксплуатации автомобильной магнитолы дома, на даче или в гараже, чтобы получить возможность слушать музыку не только в салоне автомобиля. Возникает несколько вопросов: можно ли это сделать и как подключить автомагнитолу дома самостоятельно?

Хорошая магнитола как правило стоит гораздо дешевле любого музыкального центра, а при наличии многоканальных выходов, появляется возможность собрать полноценный домашний кинотеатр. Который будет обладать достойным качеством звучания, за скромную сумму, но уделить этому моменту немного своего времени всё же понадобится.

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

ВНИМАНИЕ. Перед началом следующих действий, убедитесь что вы отключили компьютерный блок от сети электропитания.

Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос.
После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.
Внимательно осматриваем конденсаторы расположенные на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить. Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий, но весьма ощутимый электрический удар.
Собрать блок питания и приступить к подключению

Подключение автомагнитолы в домашних условиях

У многих из нас дома или в гараже можно найти старые автомагнитолы, которые пылятся без дела. Им всем можно дать «вторую жизнь» в качестве обычного приёмника или музыкального центра. Качество и мощность звучания у таких устройств выше, чем у переносных или стационарных.

Как подключить автомагнитолу дома

Основное в подключении — это изготовление блока питания или использование готового (или аккумулятор вместо него). Варианты подключения приведены ниже:

Виды основных разъёмов в компьютерном блоке питания

В качестве блока питания можно использовать зарядное устройство для автомобильных аккумуляторов (только трансформаторное, новые импульсные не подойдут). Включаем его на минимальный ток и проверяем мультиметром выходное напряжение (12 вольт). Минус этого варианта — нет фильтра внутри зарядного устройства, защищающего от помех. Возможны посторонние шумы в динамиках.

Внешний вид зарядного устройство ВСА-5К

Есть способ с использованием самодельного понижающего трансформатора, но для этого нужно обладать минимальными знаниями по радиотехнике.

Внешний вид трансформатора с тремя обмотками

Нам нужен трансформатор с двумя и более обмотками. Обычно на трансформаторе обозначено входное и выходное напряжение, на которое он рассчитан. Если обозначений нет, измеряем сопротивление всех обмоток мультиметром. Входная будет иметь сопротивление 100–300 Ом, выходная 1–30 Ом. По приведённой схеме собираем простейший выпрямитель и проверяем выходное напряжение (12–14 вольт).

схема трансформаторного выпрямителя с фильтром

В качестве диодного моста можно использовать готовый элемент.

Готовый диодный мост

Или можно собрать его по схеме самому по приведённой ниже схеме. Если напряжение трансформатора нам не подходит, то можно его изменить увеличением или уменьшением количества витков вторичной (выходной) обмотки.

Самодельный диодный мост

С источником питания определились. Теперь осуществим само подключение, оно выполняется по схеме:

Как подключить в автомобиле

Провода питания антенны и управления подсветкой не подключаем. От аккумулятора и замка зажигания соединяем вместе и подключаем на плюс, массу на минус.

Колонки подойдут от любого музыкального центра с внутренним сопротивлением 4–16 Ом, или автомобильные динамики с самодельными корпусами.

Каким образом подключается магнитола к блоку питания?

Для подключения в домашних условиях потребуются необходимые материалы и оборудование:

источник питания компьютера, это и есть наш блок его мощность должна составлять 300-350 Ватт;
автомагнитола;
акустические колонки или динамики;
провода, имеющие сечение более 1. 5 мм.

Акустика должна быть качественной, устройство располагает четырехканальным выходом, к каждому выходу можно подключить по колонке. Для более громкого звука следует выбирать динамики с сопротивлением в 4 Ом, как правило это автомобильная акустика. Домашняя акустика имеет сопротивление 8ом.

Подключение автомобильной магнитолы к блоку питания компьютера заключает в себе несколько основных этапов:

Подготавливаем магнитолу, разъем придётся обрезать, т.к. универсального переходника для подключения к блоку питания компьютера не существует, зачищаем провода.
На блоке питания больше количество различных разъёмов, нам понадобится тот, к которому подключается жёсткий диск. К нему подходит четыре провода, желтый, красный, и два чёрных (фото разъёма есть ниже) .
Теперь соединяем магнитолу наш блок питания, схема подключения следующая, у магнитолы скручиваем два провода жёлтый и красный (это оба плюса), и подключаем их к жёлтому проводу нашего БП, всю плюс мы подключили теперь нам необходимо соединить чёрный провод на магнитоле, и чёрный провод который подходит к фишке блока питания.
Всё, питание к нашей магнитоле подключено, но БП отказывается включаться без материнской платы, сейчас мы его обманем, берём разъем который подключается к материнской плате (на данный разъем подходит больше всего проводов, фото разъёма есть ниже) ищем зелёный провод, для включения блока нам необходимо замкнуть его с любым чёрным проводом. Сделать это можно перемычкой. После этого замыкания наш БП начнёт подавать электричество на магнитолу.
При наличии в блоке выключателя перемычку можно не вынимать, достаточно запаять черный и зеленый провода. Выключатель можно использовать для включения или отключения питания.
Осталось только подключить акустику и наслаждаться своей любимой музыкой, аудиовыхода у магнитолы имеют следующие обозначения.-Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет чёрную полосу. -Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет чёрную полосу. -Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет чёрную полосу. -Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет чёрную полосу.У всех динамиков имеется две клемы, это плюс и минус. Подключаем вышеуказанные провода к нашим динамикам. Если вы используете динамики то для увеличения качества звука, для них необходимо сделать короб (как у колонки).
Сбор всех устройств в единую сеть позволяет включить самодельную акустическую систему в розетку с напряжением 220В и наслаждаться музыкой. Самодельная акустическая система обеспечит наличие чистого, громкого и качественного звука без лишних затрат, а пульт управления обеспечит комфортное прослушивание.

Возможно вам будет полезно знать какая схема подключения магнитолы используется в автомобиле.

Инструменты и материалы

Для работы вам потребуются:

При выполнении всех работ обязательно соблюдайте правила электробезопасности! Обесточивайте перед разборкой и сборкой любые устройства, включайте в сеть через предохранитель, заземляйте розетки и электроинструмент.

Полный список мер безопасности можно найти в положениях закона об охране труда.

Видео: пример подключения автомагнитолы через компьютерный блок питания

Пример внешнего оформления автомагнитолы приведён ниже.

Автомагнитола в самодельном корпусе с колонками скомплектована одним блоком

Потратив несколько часов, мы получим музыкальный центр, не уступающий по качеству звука магазинным автомагнитолам.

Распечатать

Это интересно: Какие материалы необходимы для шумоизоляции автомобиля?

Различные способы подключения

Как запитать от самодельного трансформатора

Начнём с самого трудоёмкого способа включить магнитолу: с помощью понижающего трансформатора, сделанного своими руками. С учётом широкого ассортимента в магазинах электротоваров к этому методу прибегает всё меньшее число автомобилистов, ведь сидеть и самостоятельно собирать 12-вольтовый агрегат — удовольствие небольшое. Проще сходить и купить готовый. Однако, если в средствах человек ограничен, приходится действовать по старинке.

Расходные материалы и инструменты

Старый понижающий трансформатор (в этом примере фигурирует 36-вольтовый).
Изолента.
Мультиметр.
Калькулятор.
Изолированный провод сечением 0,5–0,8 мм и длиной около 0,9 м.

Инструменты для создания трансформатора: галерея

Как правильно подключить магнитолу панасоник

Как подключить магнитолу дома в гараже или даче

Если у вас есть лежащая без дела магнитола, то можно самостоятельно сделать из неё хороший музыкальный центр. А при желании и домашний кинотеатр. Достаточно найти на неё хорошую акустику и найти альтернативный источник питания 12 В. Перечислим некоторые способы, как подключить магнитолу дома от сети 220 вольт.

Домашний кинотеатр из магнитолы

Что куда подключать в автомагнитоле

Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.

Разъемы на магнитолах

Чаще всего цвета проводов на каждую из систем отводятся такие:

Цвета проводов подключения аудиосистемы могут несколько различаться. А вот на питание и массу будут именно такие цвета.

Схема штатного подключения по которой просто понять что куда надо подавать

С питанием будем разбираться дальше, а в этом разъёме поговорим о подключении аудиосистемы и антенны. С антенной всё просто — синий провод. Временно сюда можно «повесить» даже просто кусок проволоки, а можно — покупную или самодельную антенну.

Аудиосистема редко бывает сложной. Чаще всего ставят одну-две колонки. Их подключаем к любой паре проводов из перечня. Пара — это сиреневый и сиренево-черный или сиреневый с белым, например.

Основной цвет говорит о том, что этот вывод является положительным, «+». Белая или чёрная полоса говорит о том, что вывод отрицательный «-«. Это необходимо учитывать при подключении динамиков. На них обязательно будет указано плюс и минус подключения.

Один из проводов пары сажаем на один вход динамика, второй — на другой. После подачи питания в колонках появится звук.

Как лучше соединять провода

В зависимости от того, в каком состоянии вам досталась автомагнитола, она может иметь выходную колодку, а может — пучок проводов. Оба варианта пригодны к работе. Второй вариант предпочтительнее, так как проще сделать качественное соединение. Если в машине сей девайс использовать больше не планируете, колодку ISO проще обрезать. Ну, или те провода, которые понадобятся отрезать от колодки.

Соединение проводов при подключении автомагнитолы

Если решили колодку сохранить, при соединении проводники зачищаем и вставляем в гнёзда напротив проводов нужного цвета. Если выбрали вариант «провода без колодки», концы нужных проводников надо зачистить от изоляции (на 0,8-1,0 см). Затем, в процессе работы, соединяемые провода плотно скручивают. Если имеете паяльник, лучше после испытаний — когда будете уверены, что всё работает, все скрутки пропаять.

Когда убедились, что магнитола работает соединения изолируют. Можно использовать изоленту, но надёжнее использовать термоусадочные трубки.

Распиновка разъемов автомагнитол Panasonic | Base-ex

Panasonic CY-CS0353C

Panasonic CQ-F66

Panasonic B-880

Panasonic CQ-R 35LEE Panasonic CQ-RG131W

Panasonic CQ-RD915LEN, DP-200V (с CD диском)

Panasonic CQ-TM2852A

Panasonic CQ-H03,04,06,07,08; CQ-J03, CQ-D50, CQ-RD50, CQ-DP31EG, CQ-DP41EG

Panasonic CQ-R235W

Panasonic CQ-C1400N (Made In China)

Subaru P121 (CQ-JF1910L, Matsushita, made in Japan) Распиновки нет…

Subaru P128 (CQ-EF1260L, Matsushita)

Subaru P129 (CQ-EF7260A, Matsushita) Subaru P126 (CQ-JF7160A, Matsushita)

Panasonic CQ-C1300W (Made In China)

Panasonic CQ-C3301N (Made In China)

Panasonic RDS CA01 66 9C0A (CQ-LM0120A MATSUSHITA) Panasonic CQ-XM8951A из MAZDA

TECHNICS 124 (CQ-LQ1052A) MODEL NO. J

Panasonic (CQ-FX35LEN)

Panasonic (CQ-RG131W)

Panasonic (CQ-UZ808D)

Panasonic (GX-400)

Panasonic CQ-JF1710L (SUBARU 86201AC430) Распиновки нет…

Panasonic CQ-LB566A (NATIONAL MB434167. MATSUCHITA LTD) Распиновки нет…

Panasonic CQ-LH0550B (Made In Japan) Honda 0030

Panasonic CQ-FX65LEN

Panasonic CQ-VD7001N (Made In Malasia) Модель не из дешевого класса и кроме основного разъема на задней панели имеется куча коннекторов на проводах для подключения периферийных устройств, таких как видеокамера заднего хода, видеовхода и выхода и др.

Panasonic CQ-ET8060A, PANASONIC CQ-VS8180A

Panasonic CQ-DV320M

base-ex.com

Подключаем через компьютерный блок питания

Любой блок питания компьютера выдаёт +12 В и не менее 10 ампер в этой цепи. Именно это напряжение надо пода́ть для автомагнитолы. Первое что надо сделать — запустить БП. Чтобы он заработал при включении в сеть, надо замкнуть накоротко чёрный и зелёный повода. Они выводятся в разъём блока питания на 4 или 24 выхода. Их надо соединить перемычкой. Либо отрезать нужные провода, зачистить изоляцию, скрутить между собой и заизолировать.

Этапы работ, провода и колодки

При включении блока питания в сеть вентилятор должен заработать.

Где брать 12 В на блоке питания компьютера

Берём разъёмы БП, ищем провод жёлтого цвета. Обычно есть большой разъём и несколько маленьких. «Большой разъём» может быть на 12 или 24 выхода. Зависит от модели блока. Но жёлтый провод всё равно там есть.

Где на компьютерном БП искать 12 В

На малых разъёмах, которые идут на периферийные устройства, также есть желтый провод и 12 В. Можно питание взять оттуда.

Примерно так выглядит блок питания компьютера

Убедится в том, что он работает корректно, можно взяв мультиметр и измерив напряжение на жёлтом проводе. На мультиметре выставляем измерение постоянного напряжения 20 вольт.

Зачищенный провод можно вставлять в колодку. Но лучше провод отрезать, зачистить и соединить с нужным проводником от магнитолы.

Второй нужный нам провод чёрного цвета, это минус.

Все эти работы — снять, зачистить, соединить — проводим при выключенном из розетки БП.

Как подключать провода

На магнитоле питание подаётся на красный и жёлтый провода. Если у вас есть разъём, надо или провода в соответствующие гнёзда вставлять, или отрезать колодку и зачистить нужные провода. Если решили колодку отрезать, провода, на которые подаётся питание автомагнитолы скручиваем между собой. И их соединяем с жёлтым проводом от компьютерного блока питания.

Чёрный провод магнитолы соединяем с чёрным от блока питания.

После подачи питания и подключения колонки можете наслаждаться музыкой и дома, и в гараже или на даче

Если колодку не отрезали, надо между красным и жёлтым проводом установить перемычку (можно кусок провода с зачищенными концами). Жёлтый провод от БП воткнуть в один из разъёмов с перемычкой. Так получится, что питание подаётся на оба входа сразу.

Магнитола Panasonic RX D55EEK

Данная модель из серии средних размеров магнитол, имеющих мощность от 3 до 23 Вт. В устройство RX-D55EE-K вмонтированы: однокассетная дека, CD-проигрыватель, радиотюнер с автонастройками, что позволяет сохранять любимые радиостанции. Магнитола имеет цифровой дисплей, пульт дистанционного управления, часы и таймер.

Panasonic RXD55EEK

Также стоит отметить, что CD-магнитола Panasonic RX D55EE K обладает широким перечнем функций, которые позволяют улучшить качество звучания любимых мелодий. В эти функции входят многие современные технологии (объемный звук, улучшенное воспроизведение МР3, изменение воспроизведения CD). Устройство RX D55EE K имеет усовершенствованный дизайн и цифровой радиоприемник. Кроме того, есть возможность записывать музыку с диска на кассету.

Подключение через адаптер/зарядку

Для работы автомагнитолы требует 12 В и 5-6 А

Если данные взять неоткуда, можно ориентироваться на «средние». Обычно автомагнитола в штатном рабочем режиме потребляет 5 А. При максимальной нагрузке, может быть, потребление 10 А. Но при таком подключении, максимум из неё не выжмешь. Итак, ищем сетевой адаптер или зарядное устройство, которое выдаёт 12 В и 5–6 А.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять-десять минут автомагнитола будет работать от сети 220

Большая часть порядка подключения автомагнитолы дома изложена выше. Опишем только непосредственные действия.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять — десять минут автомагнитола будет работать от сети 220

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек, который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Магнитола размером 1 -DIN

Магнитола размером 2 – DIN

Карман для установки магнитолы 1 -DIN

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в статье «подключение камеры заднего вида»

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Как включить через понижающий трансформатор

Простой выпрямитель на понижающем трансформаторе от сети 220 в

Реализация такого варианта сложнее, но для любящих что-то мастерить не составит труда. Как намотать трансформатор рассказывать не будем. Исходим из того, что у вас он уже есть и с нужными параметрами. А именно:

На его выходе будем иметь 12 В переменного тока, а автомагнитола питается постоянным. Потому надо это напряжение выпрямить. Можно собрать элементарную схему с использованием диодного моста и конденсатора.

Диоды, например, КД226, конденсатор лучше поставить на 4700 мкФ для уменьшения пульсаций. Перед подключением проверьте параметры выходного напряжения. Без нагрузки оно может быть несколько выше и составлять 14 — 15 вольт.

Аккумуляторная батарея для питания автомагнитолы

Ещё один возможный источник питания — аккумуляторная батарея. Не только та, что для авто, а типа той, что для шуруповёртов или другой техники. Можно и от старого автомобильного аккумулятора пода́ть питание, но это вариант для гаража. Дома надо что-то более экологичное и безопасное.

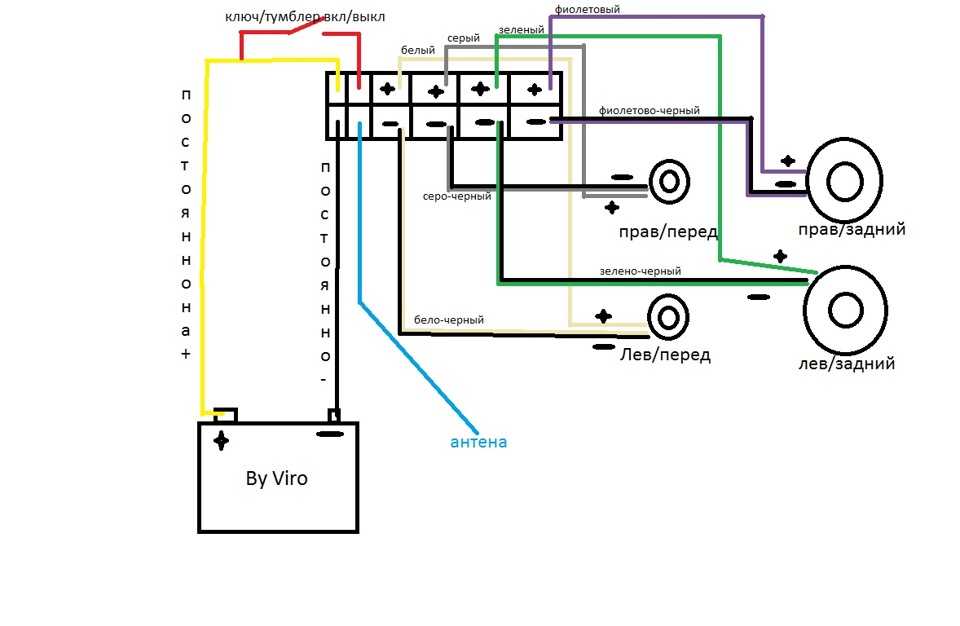

Схема подключения автомагнитолы к АКБ

Есть, конечно, готовые блоки с напряжением 12 — 14 вольт. Идеально, если у вас есть другая аккумуляторная техника или старый корпус от нерабочего аккумулятора с просевшими банками. Если он не держит заряд, надо менять банки. Подробнее о такой сборке в статье про восстановление АКБ.

Источник

Установка и подключение автомагнитолы своими руками

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.

Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Распиновка разъемов автомагнитол Panasonic

PANASONIC CY-CS0353C

Разъём магнитолы PANASONIC

PANASONIC CQ-F66 Разъём магнитолы PANASONIC

PANASONIC B-880 Разъём магнитолы PANASONIC

PANASONIC CQ-R 35LEE PANASONIC CQ-RG131W Разъём магнитолы PANASONIC

PANASONIC CQ-RD915LEN, DP-200V (с CD диском) Разъём магнитолы PANASONIC

PANASONIC CQ-TM2852A Разъём магнитолы PANASONIC

PANASONIC CQ-H03,04,06,07,08; CQ-J03, CQ-D50, CQ-RD50, CQ-DP31EG, CQ-DP41EG Разъём магнитолы PANASONIC

PANASONIC CQ-R235W Разъём магнитолы PANASONIC

PANASONIC CQ-C1400N (Made In China) Разъём магнитолы PANASONIC

Subaru P121 (CQ-JF1910L, Matsushita, made in Japan) Распиновка отсутствует. Разъём магнитолы PANASONIC

Subaru P128 (CQ-EF1260L, Matsushita) Разъём магнитолы PANASONIC Разъём магнитолы PANASONIC

Subaru P129 (CQ-EF7260A, Matsushita)

Subaru P126 (CQ-JF7160A, Matsushita) Разъём магнитолы PANASONIC Разъём магнитолы PANASONIC

PANASONIC CQ-C1300W (Made In China) Разъём магнитолы PANASONIC

PANASONIC CQ-C3301N (Made In China) Разъём магнитолы PANASONIC

PANASONIC RDS CA01 66 9C0A (CQ-LM0120A MATSUSHITA) PANASONIC CQ-XM8951A из MAZDA Разъём магнитолы PANASONIC

TECHNICS 124 (CQ-LQ1052A) MODEL NO. J Разъём магнитолы PANASONIC

PANASONIC (CQ-FX35LEN) Разъём магнитолы PANASONIC

PANASONIC (CQ-RG131W) Разъём магнитолы PANASONIC

PANASONIC (CQ-UZ808D) Разъём магнитолы PANASONIC

PANASONIC (GX-400) [Разъём магнитолы PANASONIC

PANASONIC CQ-JF1710L (SUBARU 86201AC430)

Распиновки нет… Разъём магнитолы PANASONIC

PANASONIC CQ-LB566A (NATIONAL MB434167. MATSUCHITA LTD) Распиновки нет… Разъём магнитолы PANASONIC

PANASONIC CQ-LH0550B (Made In Japan) Honda 0030 Разъём магнитолы PANASONIC

Разъём магнитолы PANASONIC

PANASONIC CQ-FX65LEN Разъём магнитолы PANASONIC

PANASONIC CQ-VD7001N (Made In Malasia) Разъём магнитолы PANASONIC Модель не из дешевого класса и кроме основного разъёма на задней панели имеется куча коннекторов на проводах для подключения периферийных устройств таких как видеокамера заднего хода, видеовхода и выхода и др.

PANASONIC CQ-ET8060A, PANASONIC CQ-VS8180A

Panasonic CQ-DV320M Разъём магнитолы PANASONIC

instalator. ru

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

Типовая схема подключения автомагнитолы
Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Магнитола PanasonicNational

Такие устройства отличаются моторизированной загрузкой дисков и фронтальным лотком. Также магнитолы из этой серии имеют двухкассетную деку и цифровой радиотюнер. Мощность некоторых моделей может достигать 20 Вт.

PanasonicNational

Магнитола PanasonicNational отличается трехмерным звуком, возможностью полного дистанционного управления, автоматическим выбором типа ленты, автостопом. По сравнению с другими моделями магнитол, Панасоник National отличается стильным и современным дизайном и своей функциональностью.

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Рассмотрим некоторые автомагнитолы panasonic

Панасоник автомагнитола

Популярные японские автомагнитолы Panasonic не производятся с 2007 года, но это вовсе не означает, что потребительский спрос на них упал. Напротив, автомагнитолы Панасоник, все модели этого производителя очень востребованы у нас в России. Объяснить такой почет этих устройств очень просто. Все автомагнитолы Панасоник отличаются высоким качеством сборки и завидными техническими характеристиками. Ниже приведен тест-обзор двух, самых популярных и востребованных моделей этого производителя.

Panasonic SQ VD6503W5

SQ VD 6503 W5

Начнем с известной многими модели Панасоник – SQVD 6503 W5. Эта автомагнитола с двумя независимыми зонами и двумя 3RCA выходами, поддерживающими любые дополнительные аудио или видеокомпоненты, которые подключаются к ней. На базе именно этой модели автомагнитолы многие владельцы машин и построили полноценную мультимедийную систему, на которую до сих пор с завистью смотрят водители других автомобилей.

Возможности

Итак:

Отметить следует тот факт, что данная автомагнитола имеет уникальную возможность по расширению системы. Говоря простым языком, с помощью специальной шины к головному устройству автомагнитолы можно легко подключить какой-либо дополнительный компонент: приставку Блютуз, ТВ-тюнер, телефон(см.Подключить телефон к автомагнитоле – удобная функция) или чейнджер.

Примечание. В тех случаях, когда одного дополнительного компонента оказывается недостаточным, рекомендуется приобрести модуль расширения, позволяющий подключать уже до 4 компонентов одновременно.

Навигационная система модели часто остается незадействованной, так как у Панасоник нет предусмотренных карт для России. Зато есть разъем, который оставляет надежду, что в ближайшее время Панасоник вновь выйдет на рынок и станет возможным инсталлировать систему, не меняя головного устройства.

Популярная автомагнитола панасоник sq c7303 n

Потребляемое напряжение модели SQVD6503W5 0,79/0,004 А, что является довольно большим значением. На это следует обратить внимание, если замок зажигания автомобиля не предусматривает положения «АСС». В данном случает будет достаточно адаптировать головное устройство к прямому подключению и такая возможность имеется (ее можно задействовать посредством основного меню).
RCA разъемы находятся на тыльной стороне автомагнитолы, что дает возможность подключаться без особых сложностей. Кроме того, это дает лучшую возможность, если смотреть с точки зрения компоновки пространства. Вдобавок к этому, если разъемы не будут задействованы по каким-либо причинам, они не будут попусту болтаться, как это происходит на моделях с разъемами RCA в виде «хвостов».

2 дин автомагнитола Panasonic 3

Примечание. RCA разъемы на автомагнитоле Panasonic SQVD 6503 W5 маркированы наклейкой на русском языке.

Монтажное окно, которое входит в комплект с автомагнитолой предполагает удобную установку. Если оно не подойдет, то имеется возможность использования штатного крепления автомобиля.

Примечание. С другой стороны в комплекте с автомагнитолой не идут монтажные уголки, но можно их сделать и самостоятельно, доработав транспортировочные уголки и тем самым, легко с их помощью закрепить головное устройство.

Управлять устройством – одно удовольствие, ведь этому способствует наличие сенсорного экрана, ПДУ и непосредственно кнопок на панели. Очень организовано смотрится сенсорное меню, где можно без особого труда найти большинство функций. При этом даже не надо изучать инструкции, настолько все просто.

Автомагнитола panasonic c 1303w

Кнопки автомагнитолы удобно размещены на рельефных вертикалях корпуса и довольно крупные. Хотя пользоваться ими вслепую в любом случае не удастся, так как все они похожи друг на друга.

Примечание. Ощутимо завышено также усилие нажатия на кнопки, что никак не может рассматриваться как преимущество. Хорошо, что большая часть кнопок имеет дубликаты, функции которых подключаются с помощью сенсорного экрана или пульта дистанционного управления.

Пульт дистанционного управления модели автомагнитолы Панасоник SQVD 6503 W5 небольшой и компактный. Он легко ложится в руке. Этот ПДУ управляет и другими моделями автомагнитол Панасоник, даже с разъемом стандарта 1 дин.
Просто найти в меню нужный трек, ведь теги можно записать латинскими буквами.

Автомагнитола Panasonic cq c 1303 w

Радиопрослушивание также очень удобно, ведь имеется возможность отображать на экране дисплея все станции, занесенные в память.
Удобные ручные настройки, осуществляемые через меню, которое отличается своеобразным оформлением.
Поддержка камеры заднего вида этой автомагнитолой. Очень удобная штука, дающая возможность при подключении камеры отображать ориентиры, нужные при парковке.

Звук

Звуковые регулировки – это сильная сторона модели. Рассмотрим их по отдельности:

Звучание можно настраивать в широких пределах. Специальный эквалайзер предусмотрен для этого. Кроме того, имеются фильтры и возможность индивидуальной регулировки работы каждого динамика автомагнитолы.
Возможность выбирать между способом корректировки звука: эквалайзер или автоматическая настройка окружающего звучания.
Сам эквалайзер 7-полосный и имеет целых шесть предустановок, каждую из которых можно корректировать вручную и сохранять в памяти. Графический эквалайзер наделен также функцией Flat, дающей возможность быстро вернуться к нулевой «кривой».

Схема разъемов автомагнитол Панасоник

Имеется специальная возможность максимально отрегулировать звучание, посредством выставления необходимого размера динамиков фронтальных, тыловых и центральных каналов. После выставления определенного размера можно собственноручно скорректировать уровень громкости каждого динамика.

Примечание. Тыловой и центрального канала динамик имеют специальные регулировки задержки.

Качество звучание всегда на высшем уровне, ведь пространство раскрывается очень точно. Воздушны высокие частоты, однако отдача в нижнем регистре снижена уж слишком, что превращает звучание в некое легковесное сопровождение.
Треки проигрываются в различных форматах аудио. Имеется специальная противоударная память, позволяющая противостоять десятисекундной тряске при проигрывании.

Примечание. Несколько меньше противоударная тряска при чтении дисков DVD – 7 секунд.

Примечание. Проведенный тест показал, что модель автомагнитолы Панасоник SQVD 6503 W5 прочла трек, записанный на диске с мелкими царапинами без единой запинки. Это говорит с одной стороны о высоком качестве устройства, его «породистости». С другой же стороны, это «подводный камень» для неаккуратного владельца, который пару раз прослушает «грязные» диски (многие автомагнитолы по умолчанию не открывают диски с царапинами) и подвергнет устройство опасности быть испорченным.

Монитор

На автомагнитоле Панасоник SQVD 6503 W5 встроен очень четкий монитор. Чтобы пользователю было удобно просматривать его производитель предусмотрел целых 6 дополнительных рабочих положений панели.

Примечание. Интересно, что в спящем режиме панель занимает вертикальное положение, как только выключается зажигание.

Другие преимущества и слабые стороны монитора:

Картинка в целом живая, отличается спокойными тонами. Экран не слишком яркий, хотя запас достаточный.
При показе динамических сцен проявляет себя хорошо, не зависает даже на миллисекунды.
Не замечено также размыленности. Хотя с другой стороны, была выявлена небольшая ступенчатость на наклонных линиях.
Вполне реалистичное и четкое изображение, хотя цвета немного приглушены, как на телевизорах марки JVC.
Некоторые проблемы с черным цветом, который не обладает достаточной глубиной.
Угол обзора превышает 115 градусов.

Как правильно подключить магнитолу в машине схема

Содержание

Как подключить автомагнитолу в машине своими руками

Как подключить автомагнитолу в машине — когда устанавливаете головное устройство в автомобиль всегда помните, что силовой провод положительного напряжения должен быть проложен напрямую к клемме аккумулятора с обязательным включением в его цепь специальной колодки предохранителя, характеризоваться высоким качеством изоляции и иметь большую площадь сечения. Данную колодку с плавким предохранителем выгоднее всего устанавливать в непосредственной близости от аккумулятора.

Бывают случаи, когда неопытные автовладельцы совершают грубую ошибку в процессе подключения устройства, а именно: — берут положительное напряжение питания магнитолы от прикуривытеля, такой вариант монтажа совершенно недопустим. Следовательно, из за такого неправильного подключения снижается выходная мощность прибора, особенно явно это заметно при максимальной громкости, когда подсветка начинает мигать. К тому же при явном падении мощности начинают возникать искажения на более ранней стадии воспроизведения мелодии.

Схемотехника магнитолы предусматривает пару проводов положительного напряжения, один из которых красного цвета и является силовым, а другой желтый — выполняет функции передачи управляющего сигнала. Провод отрицательного напряжения имеет черный цвет. Подключается он по стандартной схеме — на корпус автомобиля либо непосредственно к клемме аккумуляторной батареи со знаком «-«. Использовать второй вариант подключения считается предпочтительнее, поскольку сводит до минимума вероятность появления электрических наводок.

Включение встроенного усилителя мощности звука или активной антенны осуществляется по проводу имеющему синий цвет «REM».

Динамические излучатели подключаются при помощи отдельных пар проводов, имеющих свои цвета для каждого пространственно расположенного динамика.

Для наглядности ниже приведена схема подключения:

На данной схеме показано, что один провод имеет явно выраженный определенный цвет, а другой с дублирующей темной полоской, именно этот провод и является проводником отрицательного напряжения, то есть «минус».

Одним из важных моментов при монтаже, считается грамотное подключение акустических проводов. Ведь в случае неправильной сборки относительно цветовой схемы, в дальнейшем могут возникнуть проблемы в установке баланса. Если же динамики были подключены без соблюдения полярности, то в таком случае, установленные сзади динамики будут находится в противофазе, что в итоге приведет к отсутствию низких частот.

Помимо обычных схем подключения магнитолы к автомобилю есть еще несколько возможных вариантов. Например, производят подключение напрямую к клеммам замка зажигания. Но этот способ малоэффективный, если не сказать большего, дело в том, что такая схема не будет работать если не будет ключа в замке зажигания.

Есть еще один вариант — подключиться к разъему сигнализации, но такое решение также не нашло широкой поддержки автолюбителей.

Иногда во время эксплуатации устройства возникает необходимость профилактики, ремонта или замене оборудования, поэтому чтобы это было удобно делать, при установке автомагнитолы не нужно укорачивать провода, а эффективнее будет использовать ISO-коннекторы и специальные переходники.

Вот еще одно решение подключение девайса. Провод желтого цвета подается на клемму питания 12v, а провод красного цвета пускается на разъем габаритных огней. Контактная точка габаритов 12v расположена на некотором удалении от магнитолы, по этой причине целесообразно будет применить электромагнитное реле. Питание реле можно получить с контактов лампочки пепельницы.

Положительные нюансы этой схемы:

Головное устройство само приступает к работе в момент включения габаритов и при этом сохраняет память.
В момент выключения габаритных огней, головное устройство прекращает работу. Это существенно положительный момент для тех, кто по забывчивости не выключает свет.
Головное устройства может работать даже если зажигание не включено.
В случае реализации схемы габаритных огней на светодиодах — потребление электроэнергии совсем незначительное.

В видеоролике ниже, показан процесс подключения автомагнитолы в серийном автомобиле ВАЗ:

Музыка в автомобиле считается одним из главных показателей комфорта при езде. Поэтому многих автолюбителей сегодня интересует вопрос — как подключить магнитолу в машине своими силами и что для этого нужно? В этой статье мы расскажем обо всех разъемах и их маркировке, а также процедуре монтажа автомагнитолы своими руками.

Разъемы и их маркировка

Итак, чтобы правильно осуществить подключение автомобильной мультимедиа системы к аккумулятору машины или замку зажигания в домашних условиях, для начала следует разобраться с разъемами. В настоящее время большая часть автомагнитол обычно комплектуется двумя стандартными выходами, отмечающимися символами ISO. Каждый из них имеет восемь контактов, оснащенных специальным ключом.

Один из них потребляет линейный ток в амперах, то есть к нему следует подсоединить силовую цепь, представляющую собой соединительный элемент коричневого цвета, маркирующийся как А. Второй предназначен для подсоединения музыкальных колонок, обычно к нему подводят проводки черного цвета, и маркируется он буквой В.

Подключение штекера магнитолы в авто

Следует отметить, что в некоторых автомобилях для того, чтобы правильно подключить питание к сети, необходимо использовать нестандартные разъемы. Но такие элементы, как правило, маркируются одинаково, поэтому здесь есть несколько вариантов. Первый — это просто обрезать старый разъем и подключить к нему провода, затем смотать их изолентой, но такой вариант менее практичный. Оптимальным решением будет покупка специального переходника, при помощи которого можно сделать правильное подключение системы напрямую к батарее или через замок зажигания. В настоящее время приобрести такое устройство можно без проблем, тем более, что отечественный рынок предлагает покупателям огромный ассортимент.

Разъем «А»

Выход А — это силовой разъем, потребляющий линейный ток в амперах, позволяющий подключение к цепи питания и антенне. Пусть этот элемент оснащен восемью контактами, по факту в нем работает только четыре. К примеру, выход А4 предназначен для организации питания памяти мультимедиа системы линейным током в амперах, в которой хранится вся информация о конфигурации девайса. При отключении выхода устройство сбросит все настройки до заводских. Также сюда подходит красный проводок, идущий к АКБ через дополнительное реле и также проводящий линейный ток, измеряющий в амперах.

Выход, который идет на антенну медиа устройства, маркируется как А5, в нему подходит провод синего цвета. Этот провод также потребляет линейный ток, максимальное значение в этом случае равно 300 мили амперам. В том случае, если показатель линейного тока в амперах будет выше указанного, вероятен выход из строя усилительных каскадов, а также мультимедиа системы в целом (автор видео — Сергей Рыбкин).

А7 — это выход с проводом желтого цвета, предназначенный для обеспечения питания мультимедиа системы 220 вольт. Через этот компонент производится включение системы в целом. К клемме замка зажигания подходит этот провод через предохранитель, а от нее уже он идет на АКБ. При включении ключа в замке зажигания вы можете включить систему и слушать музыку или смотреть видео. Следует отметить, что правильное подключение питания к замку обеспечит надежную защиту батареи от ускоренного разряда. Ведь линейный ток потребляется и в режиме ожидания, поэтому вероятность разряда батареи очень велика.

Питание может быть организовано через специальный тумблер, установленный на центральной консоли в обход зажигания. Основным недостатком такого варианта является то, что для включения мультимедиа системы водителю придется каждый раз включать и отключать тумблер. Также этот тумблер может быть установлен параллельно зажиганию, то есть автомагнитолу можно будет подключить вне зависимости от того, установлен в замке зажигания ключ или нет. Такая схема также имеет свои недостатки, в этом случае управление осуществляется также водителем, и если человек просто забудет отключить систему, то АКБ со временем разрядится.

Наименование контактов разъемов и их расшифровка

Есть еще один вариант, как сделать схему. В этом случае необходимо установить обмотку реле в цепь управления противоугонной системой, при этом контактная группа монтируется в сеть питания магнитолы 220. Когда человек включает противоугонную систему, магнитола отключается автоматически. В настоящее время такой вариант подключения через выход сигнализации является одним из наиболее популярных среди наших водителей.

В разъеме А есть еще один выход — А8, он необходим для подключения мультимедиа системы к массе, здесь проходит провод черного цвета. Помните о том, что если подключить магнитолу 220 не правильно, то это может привести к некорректной работе или полному выходу из строя системы. Если вы спутаете цвета проводов, последствия могут быть плачевными. Поэтому перед тем, как подключить магнитолу 220, следует прозвонить все выходы питания.

Разъем «В»

Через выход В подключаются периферийные устройства, в частности, музыкальные колонки. Так как большая часть мультимедиа устройств рассчитана на подключение четырех динамиков, этот выход имеет восемь проводков. Сколько из них будет применяться для подключения — решать водителю. Выходы В1 и В2 сиреневого и черно-сиреневого цветов подключаются к задней правой колонке, причем В1 всегда идет на плюс, а В2 — на минус. К передней правой колонке подсоединяются выходы В3 и В4, с проводами серого и черно-серого цветов. Левые колонки подключаются по аналогичной схеме, для этого применяются выходы В5, В6, В7 и В8 (автор видео — Pavel Cherepnin).

Какие могут быть расширения?

Если вы планируете подсоединить профессиональное устройство через замок зажигания или напрямую к сети, то чтобы все сделать правильно, необходимо учитывать расширения, характерные для магнитолы 220. Благодаря данному функционалу устройство оснащается дополнительным функционалом, позволяющим сделать использование магнитолы более комфортным.

К примеру, это могут быть расширения:

АNT. Это расширение будет полезно в том случае, если в машине есть выдвижная антенна. То есть при необходимости ее активировать вы можете просто дать команду устройству и антенна включится автоматически.
REMOTE. Благодаря этой функции можно подсоединить к системе усилитель, соответственно, добиться лучшего звучания. Если ваше авто в принципе маленькое, то эта функция будет не особо полезной, так как в любом случае вы не сможете добиться нужного звукового фона.

ILLUMINATION. С помощью этого расширения можно сделать так, чтобы яркость устройства была снижена во время езды и не отвлекала автомобилиста. Когда машина останавливается, система автоматически увеличит яркость дисплея.
MUTE. Данное расширение включается только тогда, когда автолюбителю необходимо поговорить по мобильному телефону. Когда телефон звонит , система автоматически включает это расширение и динамики отключаются.

Схема подключения аудио-системы и проводки

Питание

Питание системы через замок зажигания или АКБ проходит по двум проводкам, каждый из которых оснащается специальной вставкой. Это необходимо для защиты акустического оборудования. В том случае, если линейный ток в амперах скачет и в работе устройства возникают сбои, между разъемами А7 и А8 можно установить дополнительный конденсатор. Это нужно сделать правильно, чтобы стабилизировать питание мультимедиа системы и предотвратить возможные перебои (автор видео — Michael MNS).

Монтаж автомагнитолы

Как подключить автомагнитолу 220 своими руками через замок зажигания? Для начала вам потребуется схема подключения автомагнитолы, которая должна идти в комплекте с системой. Также вместе с устройством вы получите инструкцию по монтажу, вам необходимо ее досконально изучить. Помимо этого, для начала следует проверить, есть ли в комплекте все крепления, которые потребуются в ходе монтажа.

В целом можно без проблем подсоединить все шлейфы для системы своими руками, сколько бы их не было, если правильно соблюдать действия, отмеченные в инструкции. Монтаж устройства в панель приборов не должен вызвать проблем, но при установке учтите, что необходим избежать образования больших зазоров и щелей. Со временем в проемы будет попадать пыль, которая осядет на системе и может привести к ее выходу из строя. Кроме того, эти щели будут способствовать появлению вибрации, а это, в свою очередь, также может отразиться на работе аудио-системы в целом.

Учтите момент: если в вашем авто уже была установлена магнитола, то при демонтаже старого устройства также следует избавиться от рамки. Подключение новой системы своими руками в старую рамку является нецелесообразным, так как это может спровоцировать неполный монтаж устройства. Используются только те рамки, которые идут в комплекте, в противном случае вибраций не избежать.

С соблюдением всех нюансов, описанных в этой статье, вы сможете произвести монтаж любого мультимедийного устройства. Здесь абсолютно не важна марка автомагнитолы, достаточно только изучить схему и правильно подключить все провода. При желании все сделать своими силами изучите видео, где подробно описан этот процесс.

Большинство автолюбителей справляются с этим процессом самостоятельно, но все же иногда происходят случаи, когда неправильное подключение контактов приводит к выходу из строя медиа-системы. Чтобы избежать этого, можно попробовать воспользоваться услугами специалиста. Тем более, если объективно оценить, стоимость такой услуги сегодня не особо высокая, зато вы сможете быть уверены в том, что магнитола будет подключена правильно.

Видео «Монтаж автомобильной аудио-системы в домашних условиях»

Подробнее о процессе монтажа автомобильной магнитолы вы можете узнать из видео ниже (автор видео — Maxim Sakulevich — О другом и о разном).

Подключение магнитолы и ее установка может осуществляться разными способами. Эта процедура не вызовет особых затруднений.

Как установить автомагнитолу

Установка автомагнитолы чаще всего осуществляется в штатное место на передней панели автомобиля. В противном случае установка магнитолы выполняется с помощью специального крепления, которое можно сделать самому. Поскольку магнитолы 1 DIN наиболее распространены, посадочные места имеют высоту, подходящую для установки этих устройств. Под типоразмер 2 DIN потребуется дополнительная доработка приборной панели, чтобы установить в машину проигрыватель.

Следует проверить комплектацию устройства перед тем, как установить автомагнитолу, чтобы убедиться в наличии всех необходимых деталей. Установка штатной магнитолы производится с помощью специальной рамки, которая прилагается к устройству. Она используется для фиксации магнитолы в автомобиле. Вначале вынимается короб для мелких вещей, который стоит на штатном месте для монтажа. Затем вставляется метал

лическая рамка.

При помощи прилагаемого специального инструмента следует подцепить и отогнуть фиксирующие язычки.

Следующий этап установки автомагнитолы своими руками — это закрепление на посадочном месте. На задней стенке некоторых устройств имеется отверстие с резьбой. В него вкручивается шпилька, с помощью которой можно дополнительно закрепить проигрыватель. Для этого следует с обратной стороны приборной панели прикрепить специальную планку.

Чтобы установить нештатную магнитолу, потребуется проверить, какое крепление используется и подходит ли оно под посадочное место.

Если на боковых стенках устройства есть отверстия с резьбой, то установка магнитолы на автомобиль осуществляется путем прикручивания к приборной панели болтами.

Как правильно подключить автомагнитолу

Подключение автомагнитолы производится несколькими способами:

С применением коннектора ISO.
Без использования фишки путем сращивания проводов.
Путем непосредственного соединения проводов питания с клеммами аккумулятора.
Через замок зажигания либо отдельный переключатель.

Через охранную сигнализацию.

Схемы автомагнитол, которые помогают с правильным подключением, наносятся на этикетку на верхней крышке устройства. На них указывается цветовая маркировка проводов, установленная общепринятым стандартом:

красный — управление питанием;
желтый — питание памяти и усилителя;
черный — масса;
голубой с белой полосой — питание антенны с усилителем.

Для надежной фиксации проводку можно прицепить с помощью кабельных стяжек.

Подключение с фишкой и без фишки

Первый вариант подключения магнитолы к автомобилю подойдет при наличии соединителя ISO, который встроен в устройства, выпущенные недавно. Если магнитофон оснащен фирменным коннектором, то необходимо приобрести подходящий к нему переходник, который может оснащаться или нет дополнительной фишкой. В первом случае при наличии ответной части в автомобильной проводке коннекторы вставляются друг в друга.

В том случае, если фирменный переходник или сама магнитола не имеет фишку, присоединение кабеля осуществляется скручиванием или спайкой проводов. Последний вариант подключения без фишки гарантирует более надежное соединение. Схема автомагнитолы определяет назначение проводов по цветам и наличие дополнительных контактов. На некоторых автомобильных видеопроигрывателях предусмотрена парковочная линия. Она подключается к кнопке стояночного тормоза. Эта функция позволяет смотреть фильмы в машине, когда она стоит на ручном тормозе.

Напрямую к аккумулятору

Этот способ подключения применим для магнитол с высокой выходной мощностью, оснащенных сабвуфером, когда пропускная способность контактов замка зажигания становится недостаточной для надежной работы устройства. Также этот способ применяется в случае, когда при переходе через положение «Выкл.» замок зажигания обесточивает все подключенные к нему потребители, как на отечественных машинах. Кабель, присоединение которого осуществляется к аккумулятору, должен иметь толщину не менее 3 кв. мм.

Вначале кабели прокладываются в подкапотном пространстве вдали от горячих и вращающихся деталей. Для заведения проводов под приборную панель автомобиля следует использовать существующее отверстие, которое после установки магнитолы герметизируется для защиты от проникновения осадков.

Для подсоединения к клеммам аккумулятора на каждой из них откручивается гайка, после чего зачищенный конец провода от магнитолы заводится под болт, ставится на место и прикручивается.

Место крепления для защиты от коррозии обрабатывается препаратом WD-40.

В соответствии со схемой подключения магнитолы плюс от аккумулятора присоединяется к красному и желтому проводам, минус — к черному. В разрыв плюсового провода включается предохранитель номиналом не менее 10 А. Он обеспечивает дополнительную защиту от короткого замыкания и перегрузки.

Через замок зажигания

Подключение магнитолы в машине через замок зажигания позволяет избежать преждевременной разрядки аккумулятора при длительной стоянке благодаря отключению желтого провода магнитолы, отвечающего за питание во время работы устройства. Красный провод магнитолы подключается к источнику постоянного тока.

Желтый провод согласно схеме подключения автомагнитолы прикручивается к клемме замка зажигания, находящейся под напряжением в положении ключа «Зажигание включено». Это можно определить контрольной лампой. При таком способе пользоваться магнитолой получится только при включенном зажигании. В противном случае функциональность устройства ограничивается работой часов, извлечением CD и т.д.

Через кнопку вместо замка зажигания

Подключить в машине магнитолу можно также и через кнопку. С ее помощью можно отключать подачу питания на красный провод, если аудиоустройство долго не используется, чтобы избежать быстрой разрядки аккумулятора — так же, как через замок зажигания. Кнопка, которая должна фиксироваться во включенном положении, устанавливается в свободное место на приборной панели, предусмотренное производителем автомобиля.

Для подключения магнитолы через кнопку один ее вывод соединяется с любым проводом в бортовой сети, по которому идет «плюс», другой — с красным проводом устройства. Чтобы оно заработало, следует нажать на кнопку. Покидая машину на длительное время, следует отключать питание тумблером.

Через сигнализацию

С помощью этого способа можно сделать так, чтобы автомагнитола с механическим управлением включалась при срабатывании сигнализации, если штатная сирена вышла из строя. Чтобы правильно подключить магнитолу, потребуется дополнительное реле. Его обмотка подсоединяется к выводам, предназначенным для подключения сирены. Через контакты реле магнитола подключается к источнику тока.

После всех присоединений регулятор громкости поворачивается в максимальное положение. Если сигнализация сработает, магнитофон начнет громко воспроизводить запись. Чтобы можно было пользоваться магнитолой в стандартном режиме, следует установить дополнительный выключатель. Первый вывод соединяется с плюсовой клеммой аккумулятора, второй — с проводом магнитолы. Перед началом прослушивания выставляется комфортный уровень звука.

Подключение динамиков

Для подключения колонок используется акустический кабель с толщиной жил не менее 2 мм. Акустические выходы находятся на разъеме Б коннектора ISO. На все общие провода, соединенные внутри магнитолы с отрицательным полюсом, наносятся черные полоски. Эти провода соединяются с минусовыми выводами динамиков.

Соблюдение полярности необходимо для того, чтобы избежать противофазного включения динамиков. Из-за этого звук в машине может стать плоским и неестественным. Подключение автомагнитолы по схеме может осуществляться к 2 или 4 динамикам в зависимости от числа каналов встроенного в устройство усилителя.

По общепринятой маркировке провода колонок имеют следующие цвета:

передний левый динамик — белый;
передний правый — серый;
задний левый — зеленый;
задний правый — фиолетовый.

Возможные проблемы и как их решить

Во время использования магнитолы могут возникать проблемы, вызванные ошибками при подключении. Например, устройство не будет включаться из-за неправильного подсоединения цепей питания. При наличии предохранителя он перегорит в случае, если произошло короткое замыкание из-за небрежного обращения или подсоединения проводов питания к выводам колонок или сервисных устройств.

Чтобы решить эту проблему, следует выключить магнитолу, снять ее, осмотреть проводку и проверить подсоединение по цветам проводов. Затем подключенные неверно провода отсоединяются и вновь подключаются в соответствии с их назначением.

Если после включения устройства отсутствует звук, то следует поставить регулятор громкости в положение, отличающееся от нуля. Если магнитола внезапно отключается или высвечивается на дисплее сообщение об ошибке, то имеется утечка или короткое замыкание в акустической проводке. Чтобы справиться с этой проблемой, проверяется целостность изоляции и расположение проводов. Поврежденные кабели заменяются и отводятся от горячих и острых предметов.

Blaupunkt New Jersey 220 BT CD-ресивер на Crutchfield

Встроенный Bluetooth
Воспроизведение дисков и USB
Интеграция iPod/Aux
Радио и аудио секция
Дисплей и функции дистанционного управления

Встроенный Bluetooth

Технология Bluetooth: The Blaupunkt Нью-Джерси 220 BT это оснащен встроенным Bluetooth (2.0+EDR), позволяющим делать и получать телефонные звонки без проводов через приемник; а также передавать музыку по беспроводной сети со смартфона на головное устройство. Для использования Беспроводная технология Bluetooth, ваш телефон также должен быть совместим с Bluetooth и иметь возможность интерпретировать определенные профили. Это устройство совместимо с следующие профили Bluetooth:

Громкая связь: HFP 1. 5 (Hands Free Profile), PBAB 1.0 (профиль доступа к телефонной книге)
Потоковое аудио: A2DP 1.2 (расширенное распространение аудио профиль), AVRCP 1.3 (профиль дистанционного управления аудио/видео)

Примечание: Из-за различий в технологии Bluetooth некоторые Устройства с поддержкой Bluetooth могут быть несовместимы, работать неправильно или могут не поддерживает все функции при использовании с New Jersey 220 BT.

Сопряжение: Перед использованием функций Bluetooth устройства необходимо выполнить сопряжение Подключите мобильный телефон или аудиоустройство с поддержкой Bluetooth к CD-ресиверу Blaupunkt. Ты может соединять до 3 устройств с поддержкой Bluetooth, но одновременно можно использовать только одно.

Громкая связь (со встроенным микрофоном): The Blaupunkt New Jersey 220 BT обеспечивает беспроводную связь между головным устройством и ваш iPhone с поддержкой Bluetooth, Android-смартфон или другой Bluetooth-совместимый мобильный телефон. Вы сможете отвечать на входящие звонки, а также набирать исходящие звонки.

Ответ/завершение входящего вызова: При поступлении входящего вызов, текущий источник звука отключается, а мелодия звонка воспроизводится через динамики автомобильной аудиосистемы. На дисплее головного устройства отобразится «ВХОДЯЩИЙ ВЫЗОВ» и номер телефона звонящего. Если номер телефона один из контактов вашей телефонной книги, то устройство также отобразит имя звонящего. «ЧАСТНЫЙ НОМЕР» отображается, когда нет вызывающего абонента передаваемая информация. Вы можете ответить на входящий звонок от руководителя органы управления на передней панели устройства. Вы сможете говорить в головной блок встроенный микрофон на передней панели во время телефонный разговор, в то время как другая сторона слышит через ваш автомобиль компьютерные колонки.
Исходящий вызов: Вы можете вручную ввести номер телефона номер с помощью элементов управления на передней панели устройства. Голова устройство также позволяет получить доступ к телефонной книге телефона с поддержкой Bluetooth. контакты (до 1000 записей) для быстрого доступа. Кроме того, вы можете сделать вызов из списка вызовов, которые исходили и были получены это устройство, которое вы можете набрать; вы можете выбрать «Принято», «Набрано» или «Пропущено». звонки.

Беспроводная потоковая передача аудио: Blaupunkt New Jersey 220BT позволяет вы можете беспроводным способом воспроизводить сохраненную музыку и музыкальные приложения с вашего устройства с поддержкой Bluetooth. Apple iPod/iPhone/iPad, смартфон/планшет Android или другое устройство с поддержкой Bluetooth устройств, использующих соединение Bluetooth A2DP/AVRCP. Вы можете контролировать основные функции воспроизведения вашей музыки на устройстве с поддержкой Bluetooth с передней панели New Jersey 220BT. Функции воспроизведения включают воспроизведение/паузу и предыдущую/следующую дорожку.

Примечание: Это устройство , а не отображает информацию о песне/исполнителе с аудиоустройств Bluetooth, вместо этого он будет отображать «BT STREAMING».

Воспроизведение с дисков и USB

Совместимость с дисками: Blaupunkt New Jersey 220 BT имеет один диск проигрыватель, который будет воспроизводить CD-Audio, CD-Text и завершенный звук CD-R/CD-RW диски. Устройство поддерживает воспроизведение музыкальных файлов MP3/WMA, загруженных на CD-R/RW. диски.

USB-порт на передней панели: Модель New Jersey 220 BT оснащена портом USB на передней панели. (тип A), который скрыт за откидной крышкой. USB-порт позволяет подключение и управление портативным запоминающим устройством класса USB (MSC); такой как некоторые смартфоны Android (только Froyo/Gingerbread), портативное цифровое аудио плееры или USB-накопители. Устройство поддерживает воспроизведение и управление форматами MP3/WMA. музыкальные файлы, загруженные на совместимое устройство USB MSC. Портативные USB-устройства, которые можно заряжать через USB будет заряжаться при подключении к USB CD-ресивера порта (макс. 0,5 А), а ключ зажигания автомобиля установлен в положение ACC или On.

Воспроизведение MP3/WMA: CD-ресивер Blaupunkt поддерживает следующие типы музыкальных файлов MP3 и WMA, записанные на диск CD-R/RW или загруженные на запоминающее USB-устройство большой емкости.

Media Type	CD-R/RW	USB Storage Device
File System	ISO9660 Level 1/Level 2	FAT 16/32
Типы воспроизводимых файлов	MP3 : битрейт 32-320 кбит/с WMA: битрейт 32–192 кбит/с
Максимальное количество папок/файлов	Всего 3000 файлов/папок
9 тегов ID2 (версия 1/2), тег WMA

Выбор папки: Эта функция позволяет выбрать папку содержащий файлы MP3/WMA, и начать воспроизведение с первой дорожки в папке.

Функции воспроизведения: New Jersey 220 BT обеспечивает повтор, Функции случайного и сканирования воспроизведения.

Воспроизведение со сканированием: Эта функция позволяет находить и воспроизводить первые пару секунд всех треков, записанных на CD; или первые пару секунд первой дорожки всех папок на Диск MP3/WMA или устройство USB.
Повторное воспроизведение: Эта функция позволяет воспроизводить воспроизведение текущей дорожки на диске или устройстве USB или воспроизведение текущего файла воспроизводится в папке MP3/WMA на диске/USB несколько раз.
Воспроизведение в случайном порядке: Эта функция позволяет воспроизводить все дорожки, записанные на диск/USB или в определенную папку диска/USB в случайном порядке.

Выкл. Вставка/Извлечение + Автоматическая перезагрузка: CD-диск можно вставить или извлечь с помощью питание выключено. Когда диск вставляется при выключенном питании, устройство автоматически включится и начнет воспроизведение. Если извлеченный диск не будет удален в течение 10 секунд диск автоматически снова вставляется в загрузочный слот, чтобы защитить его от пыли.

Монтаж: Для правильного воспроизведения компакт-дисков необходимо установить устройство в пределах 30° от горизонтали.

Интеграция iPod/Aux

Прямое подключение iPod/iPhone: The Blaupunkt New Jersey 220 БТ USB-порт на передней панели можно использовать для подключения iPod/iPhone к головному устройству, через кабель USB-разъем док-станции, который входит в комплект поставки iPod/iPhone. Новый Jersey 220 BT поддерживает воспроизведение аудио, навигацию по музыке, отображение информации, и зарядка вашего совместимого iPod/iPhone.

Воспроизведение музыки : Головное устройство Blaupunkt поддерживает аудио воспроизведение сохраненной музыки и музыкальных приложений на вашем iPod или iPhone. USB подключение позволяет мгновенно загружать музыку, сохраненную на вашем iPod/iPhone, на головное устройство и качество звука должны быть максимальными за счет 1-битный цифро-аналоговый преобразователь.
Управление iPod: Вы можете использовать переднюю панель головного устройства управления для поиска сохраненной музыкальной библиотеки вашего iPod/iPhone по исполнителю, альбому, Плейлист или Жанр. Более новые iPod/iPhone с iOS 6.0+ позволяют продолжить для доступа к сенсорному экрану вашего устройства Apple. Старые устройства iPod/iPhone будут заблокирован во время соединения.
Дисплей песни/исполнителя: На головном устройстве информация о музыкальных файлах, сохраненных на iPod/iPhone; включая номер дорожки, истекший время воспроизведения, название песни, имя исполнителя и название альбома.
Зарядка аккумулятора: USB-разъем головного устройства обеспечивает ток 0,5 А для питания и зарядки подключенного iPod/iPhone, когда переключатель зажигания вашего автомобиля установлен в положение «ACC» или «On» (если ваш iPod/iPhone изначально не заряжен, поэтому устройство не распознает Это).

Таблица совместимости устройств Apple: The Blaupunkt New Jersey 220 BT совместим со стандартом «Сделано для iPod/iPhone» и поддерживает следующие модели iPod/iPhone. model features (as of 3/2/2017):

1 9.

100191 9.100170012

Apple Device

Generation

Tested Version

Media Type

Control Type

Display Type

Bluetooth

Charge

Audio

Video

Head Unit

iPod/iPhone

Artist/Song Text

Track Info

Телефон

Аудио

iPhone

9.3.5

10. 2.1

5/5C/5S

10.2.1

6/6+/6S/6S+

10. 2.1

touch

4th

6.1.6

5th

9. 3.5

9.3.5

9.3.0414 N

6th

10.2.1

nano

5th

1. 0.2

6th

1.2 PC

7th

1. 02PC

classic

80GB

1.1.2

120GB

2. 0.1

160GB

2.0.4

Примечание: Обновления программного обеспечения Apple iPod/iPhone могут измениться результаты функциональности. Если вы загрузите более новую версию программного обеспечения, вы можете необходимо перезагрузить головное устройство и ваш iPod/iPhone, чтобы восстановить функциональность. Если это не работает, возможно, вам придется подождать, пока не появится более новое обновление программного обеспечения. доступный.

Дополнительный вход на передней панели: Стереофонический мини-разъем на передней панели предназначен для подключения практически любого портативного аудиоисточника к Выход на наушники 3,5 мм (отлично подходит для устройств не Apple/Android. Просто подключите портативный цифровой музыкальный проигрыватель к вспомогательному разъему на передней панели устройства. вход, и вы можете слушать

Раздел радио и аудио

AM/FM-тюнер: Blaupunkt New Jersey 220 BT оборудован со встроенным AM/FM-тюнером, предлагающим ручную настройку, поиск/сканирование и предварительную настройку.

Предварительная настройка: Встроенный тюнер имеет 3 банка FM и 2 АМ банки. Вы можете сохранить 6 радиостанций в каждом банке, что даст вам 18 FM и 12 радиостанций. Предустановленные AM-станции. Станции можно задавать вручную или автоматически.
Станция сканирования: Функция сканирования будет воспроизводить первую несколько секунд каждой предустановленной станции, пока не найдете понравившуюся станцию.
RDS: Функция Radio Data System (RDS) отображает транслировать информацию, такую как исполнитель, название и альбом, при прослушивании совместимые станции AM/FM.
Настройка для США/Европы: Можно настроить встроенный AM/FM-тюнер. между стандартным США и европейским интервалом настройки. Головное устройство настроено на Европейский тюнинг из коробки.

22 Вт x 4-канальный усилитель: Blaupunkt New Jersey 220 BT оснащен 4-канальным усилителем RMS мощностью 22 Вт (пиковая мощность 50 Вт x 4 канала).

Выходы предусилителя 4 канала/2 В: The Blaupunkt New Jersey 220 BT имеет два набора 2,0-вольтовых выходов предусилителя (Front & Rear/SW). Задняя часть устройства Выходы предусилителя могут быть сконфигурированы как выходы тыловых каналов с затуханием или не затухающие. выходы сабвуфера (без кроссовера нижних частот или сабвуфера).

3-полосный эквалайзер с пресетами: Головное устройство обеспечивает базовые басы и управление высокими частотами. Также есть 4 звуковых пресета (Classic, Pop, Rock, Off/Flat). которые позволяют вам легко вызывать наилучшую предустановленную кривую эквалайзера для различных типов Музыка. Для дальнейшей настройки встроенный в приборную панель CD-ресивер имеет встроенный 3-полосный эквалайзер.

3-диапазонный Эквалайзер	Частота	Коэффициент усиления	Q-Factor
Treble	10, 12. 5, 15, 17.5 kHz	-7 to +7 dB	N/A
Midrange	0.5, 1.0, 1.5 , 2,5 кГц	-7 до +7 дБ	0,5, 0,75, 1,0, 1,25
BASS	80, 100, 200 Гц	-7 до +7 DB	1,0, 1,25, 1,25, 1,25, 1,25, 1,25, 1,25, 1,25, 1,25, 1,25, 10080	-7 до +7 DB	1,25, 1,25, , 2.0

Громкость: Функция громкости усиливает низкие частоты (400, 800 или 240 Гц) при меньшей громкости.

Уровень громкости при включении: Вы можете настроить головное устройство на включение до последней регулировки уровня громкости при выключении или при включении до предварительно заданного уровень громкости (0-50) каждый раз, когда вы включаете радио.

Звуковой сигнал клавиши: Головное устройство, встроенное в приборную панель, издает звуковой сигнал, подтвердить операцию кнопки (ее можно включить или выключить).

Функции дисплея и дистанционного управления

Однострочный дисплей: Однострочный 8-разрядный ЖК-дисплей (с черный фон и белые символы) на New Jersey 220 BT разрешены номера и символы должны отображаться четко практически при любом освещении. Вы можете яркость ЖК-дисплея на «Яркий» или «Темный».

12/24-часовой формат: Головное устройство в приборной панели предлагает переключаемый 12- или 24-часовой дисплей часов. Часы отображаются только тогда, когда головное устройство включенный.

ИК-пульт ДУ: Модель New Jersey 220BT поставляется с 20-кнопочный ИК-пульт дистанционного управления для беспроводного управления CD-ресивером. Пульт работает от одной литиевой батареи CR2025 3V (уже установлены).

Привязь SWC: Модель New Jersey 220BT включает привязь SWC, которая позволяет подключение к дополнительному адаптер управления аудиосистемой на рулевом колесе (продается отдельно), чтобы вы могли сохранить штатное рулевое колесо вашего автомобиля.

Classic Car Audio для автомобилей Mercedes-Benz – Ретро Производство

1955-59 Mercedes-Benz 300 Series RetroRadio с черной галечной/хромированной лицевой панелью

от $ 204 ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1955–59 Mercedes-Benz 300-й серии RetroRadio с хромированной лицевой панелью

от $ 204 ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1955-59 Mercedes-Benz 300 Series RetroRadio с полосой/хромированной лицевой панелью

от $ 204 ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1955-59 Mercedes-Benz 300 Series Radio San Diego с черной галькой / хромированной лицевой панелью

$ 449 ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1955–59 Mercedes-Benz 300-й серии Радиоприемник Сан-Диего с хромированной лицевой панелью

449 $ ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1955-59 Mercedes-Benz 300 Series Радио Сан-Диего с полосой / хромированной лицевой панелью

$ 449 ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1955–62 Mercedes-Benz 300-й серии Радиоприемник Сан-Диего с сплошной черной/хромированной лицевой панелью

449 $ ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1955-63 Mercedes-Benz 180 RetroRadio с черной галькой / хромированной лицевой панелью

от 204 $ ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1955-63 Mercedes-Benz 180 RetroRadio с хромированной лицевой панелью

от $ 204 ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1955-63 Mercedes-Benz 180 RetroRadio с полоской/хромированной лицевой панелью

от 204 $ ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1955-63 Mercedes-Benz 180 San Diego Radio с черной галькой/хромированной лицевой панелью

449 $ ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1955-63 Mercedes-Benz 180 San Diego Radio с хромированной лицевой панелью

$ 449 ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1955-63 Mercedes-Benz 180 San Diego Radio с хромированной лицевой панелью в тонкую полоску

449 $ ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1955-63 Mercedes-Benz 180 San Diego Radio с сплошной черной/хромированной лицевой панелью

$ 449 ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1955-65 Mercedes-Benz 190 RetroRadio с черной галькой/хромированной лицевой панелью

от $ 204 ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1955-65 Mercedes-Benz 190 RetroRadio с хромированной лицевой панелью

от 204 $ ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1955-65 Mercedes-Benz 190 RetroRadio с полосой/хромированной лицевой панелью

от $ 204 ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1955-65 Mercedes-Benz 190 San Diego Radio с черной галькой / хромированной лицевой панелью

$ 449 ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1955-65 Mercedes-Benz 190 San Diego Radio с хромированной лицевой панелью

449 $ ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1955-65 Mercedes-Benz 190 San Diego Radio с полоской / хромированной лицевой панелью

$ 449 ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1955-65 Mercedes-Benz 190 San Diego Radio с сплошной черной/хромированной лицевой панелью

449 $ ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1955-66 Mercedes-Benz 220 RetroRadio с черной галькой / хромированной лицевой панелью

от 204 $ ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1955-66 Mercedes-Benz 220 RetroRadio с хромированной лицевой панелью

от $ 204 ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1955-66 Mercedes-Benz 220 RetroRadio с полоской/хромированной лицевой панелью

от 204 $ ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1955-66 Mercedes-Benz 220 San Diego Radio с черной галькой/хромированной лицевой панелью

449 $ ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1955-66 Mercedes-Benz 220 San Diego Radio с хромированной лицевой панелью

$ 449 ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1955-66 Mercedes-Benz 220 San Diego Radio с хромированной лицевой панелью в тонкую полоску

449 $ ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1955-66 Mercedes-Benz 220 San Diego Radio с сплошной черной/хромированной лицевой панелью

$ 449 ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1956-59 Mercedes-Benz 219 RetroRadio с хромированной лицевой панелью

от $ 204 ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1956-59 Mercedes-Benz 219 RetroRadio с полоской/хромированной лицевой панелью

от 204 $ ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1956-59 Mercedes-Benz 219 San Diego Radio с черной галечной/хромированной лицевой панелью

449 $ ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1956-59 Мерседес-Бенц 219Радио San Diego с хромированной лицевой панелью

449 $ ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1956-59 Mercedes-Benz 219 San Diego Radio с сплошной черной/хромированной лицевой панелью

449 $ ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1956-59 Mercedes-Benz 219 San Diego с хромированной лицевой панелью в тонкую полоску

449 $ ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

Mercedes-Benz 300 RetroRadio 1960-66 гг. с черной матовой/хромированной лицевой панелью

от $ 204 ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1960-66 Mercedes-Benz 300 RetroRadio с хромированной лицевой панелью

от $ 204 ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

1960-66 Mercedes-Benz 300 San Diego Radio с черной галькой/хромированной лицевой панелью

449 $ ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1960-66 Mercedes-Benz 300 San Diego Radio с хромированной лицевой панелью

449 $ ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1960-66 Mercedes-Benz 300 San Diego Radio с сплошной черной/хромированной лицевой панелью

449 $ ⁹⁹ $ 449,99

ТОЛЬКО ЭКСПОРТ DAB • Apple • Bluetooth • USB • AUX • AM/FM

1960-66 Mercedes-Benz 300 Series RetroRadio с полосой/хромированной лицевой панелью

от $ 204 ⁹⁹ от 204,99$

SiriusXM-Ready™ • Apple • Bluetooth • USB • AUX • AM/FM

KW-V220BT｜Car Audio｜JVC Malaysia — Продукты —

DVD/CD/USB-ресивер с 6,2-дюймовым монитором с сенсорной панелью WVGA и встроенным Bluetooth

Изображение (. ..)

Интеграция со смартфоном

Android

^™ Воспроизведение музыки через USB

(АВТОМАТИЧЕСКИЙ РЕЖИМ/АУДИОРЕЖИМ)

Просто подключите свой Android-смартфон или планшет к ресиверу через USB и наслаждайтесь полностью готовым к работе решением для воспроизведения музыки. Поддерживается протокол Android Open Accessory Protocol (AOA2), поэтому абсолютно никакой подготовки или настройки не требуется — просто подключите его, и он готов к воспроизведению аудиофайлов, хранящихся на вашем устройстве Android, в так называемом «АУДИОРЕЖИМЕ». Или, установив бесплатное приложение JVC Music Play*, доступное в Google Play, вы сможете получить доступ к «АВТОМАТИЧЕСКОМУ РЕЖИМУ» для дополнительных функций, включая «Вверх и вниз по папкам» и «Поиск исполнителя/альбома/песни».

*Приложение JVC Music Play. подключите свой iPhone или Android-устройство* через USB, и функция автоматического сопряжения Bluetooth будет работать для завершения сопряжения. Нет сложной ручной процедуры, о которой нужно беспокоиться.

2 Телефоны Постоянное подключение

Вы можете постоянно подключать два телефона через Bluetooth с безопасным и простым сопряжением. Звонки на любой из телефонов можно принимать нажатием клавиши на головном устройстве.

Распознавание голоса Bluetooth

Свободный режим Siri Eyes для iPod/iPhone

Позволяет получить доступ к голосовому личному помощнику Siri, держа руки на руле и не отрывая глаз от дороги. Не нужно прикасаться к iPhone, чтобы воспроизвести сохраненную музыку или позвонить на зарегистрированные номера.

Улучшенное качество звука с помощью HFP 1.6 Wideband Speech

Улучшенное качество звука благодаря HD Voice способствует более высокому уровню точности распознавания голоса.

Bluetooth AVRCP1.5 для универсального выбора песен

В дополнение к повторному и произвольному воспроизведению музыкальных файлов вы также можете легко искать песни с помощью функции просмотра. Просто найдите и выберите песню, которую хотите услышать, из списка имен папок и названий песен.

Оптимизация звука

Технология K2 для улучшения качества цифрового звука

K2 — это оригинальная технология JVCKENWOOD, которая воспроизводит исходный основной звук за счет расширения скорости передачи данных и частотного диапазона. Например, K2 расширит цифровые данные аудио компакт-диска, записанного с частотой 44,1 кГц/16 бит, до 48 кГц/24 бит и воссоздаст высокочастотный диапазон выше 20 кГц, вырезанный во время форматирования компакт-диска.

Time Alignment

Выбрав тип динамика и расстояние до центра места прослушивания, головное устройство автоматически отрегулирует время вывода звука из каждого из динамиков, чтобы звук из каждого из динамиков поступал точно в то же время в положение прослушивания.

Sound Lift

Виртуальное управление высотой динамиков путем регулировки звуковых частот.

Sound Response

Отменяет временные искажения для создания более чистого звука при воспроизведении сжатых аудиофайлов.

Space Enhancement

Space Enhancement — технология виртуального объемного звучания с использованием 2 динамиков. Просто выберите размер автомобиля, и головное устройство автоматически эффективно отрегулирует звук.

Эквалайзер Volume Link

Эквалайзер Volume Link усиливает определенные частоты аудиосигнала, чтобы компенсировать влияние дорожного шума. Он повышает частоты в музыке, на которые влияет дорожный шум.

13-полосный эквалайзер

Используйте 13-полосный эквалайзер, чтобы вручную настроить звук по своему вкусу.

Общее

Сенсорное управление монитором

Просто коснитесь и проведите пальцем по экрану для различных операций, соответствующих движениям пальцев. Интуитивно понятное управление обеспечивает более безопасное использование автомобильных развлечений.

Сильный ток 1,5 А для зарядки

Быстрая зарядка смартфона Android с помощью USB-порта с максимальной силой тока 1,5 А.

Многоязычный дисплей (17 языков)

Мультимедийные ресиверы JVC оснащены многоязычным дисплеем, который можно выбрать на английском, испанском, французском, немецком, итальянском, голландском, русском, португальском, упрощенном китайском, традиционном китайском, тайском, турецком, арабском, персидском, иврите. , малайский и индонезийский.
