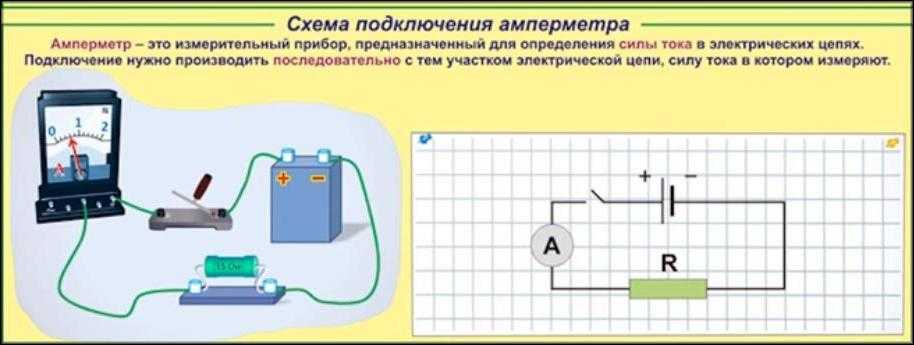

Схема подключения амперметра в зарядном устройстве

Содержание

1. Как подключить вольтамперметр к зарядному устройству — подборка схем
2. TK1382 схема подключения
3. YB27VA схема подключения
4. DSN-VC288 схема подключения
5. BY42A схема подключения

Если у вас есть обычный аналоговый амперметр и вы не знаете как его подключить то это сделать очень просто. Кроме амперметра вам нужен ШУНТ, так-как амперметр измеряет падение напряжения именно на шунте. Схема подключения амперметра с шунтом выглядит вот так (рисунок ниже). Если нет шунта то его можно сделать самому и об этом далее в статье.

Если есть амперметр а шунта к нему нет то его можно сделать самостоятельно. В качестве шунта можно взять отрезок медного провода, толщина этого провода зависит от силы тока которая будет измеряться. К примеру для токов до 10А можно взять провод сечением 1.5 кв, если ток будет до 30А то лучше взять провод 2,5кв.

Нужен отрезок примерно 30 см, его нужно зачистить полностью от изоляции. Далее подсоединяем этот провод вместо шунта, на картинке ниже думаю всё понятно.

Такой шунт ничем не хуже чем заводской, кроме конечно внешнего вида. А откалибровать амперметр достаточно просто. Нужен второй амперметр, который подключается последовательно с нашим шунтом. Можно до нашего самодельного шунта, а можно после. Подключаем к источнику питания потребитель энергии и смотрим сколько показывает второй амперметр. Далее смотрим на наш амперметр и на самодельном шунте передвигаем контакты амперметра, приближаем или удаляем их друг от друга так чтобы показания на обоих амперметрах были одинаковые. Вот и всё, когда показания амперметров будут одинаковые то остаётся только припаять контакты от амперметра к шунту чтобы они не сдвинулись и амперметр не сбился.

После этого амперметр готов к работе, а самодельный шунт можно уложить в какой нибудь корпус или спрятать от глаз если он вам не нравится. Кроме того шунт можно сделать не только из медного провода. Подойдёт металлическая пластинка, даже простой болт где гайками можно зажимать провода от амперметра и регулировать расстояние между проводами для калибровки прибора.

Ниже на фото мой амперметр с самодельным шунтом.

Длину активной зоны шунта я не замерял, по-этому сказать не могу на каком расстоянии припаивать провода от амперметра. Ну и сечение медного провода может быть разное и сам амперметр тоже, по,этому откалибровать всё-таки придётся. Я это делал с помощью мультиметра. Ещё несколько фото амперметра с самодельным шунтом.

Вот так всё выглядит с обратной стороны, видно как выходят провода из амперметра и как соединяются с этим медным шунтом

Я думаю понятно как работает амперметр и как подсоединять шунт. Шунт соединяется последовательно, то-есть в разрыв одного из проводов идущих к потребителю энергии. Можно как по плюсу ставить шунт так и по минусу. Если стрелка амперметра отклоняется не в ту сторону, то нужно просто перевернуть шунт. А так амперметр измеряет падение напряжения на шунте, падение напряжения там в милливольтах.

Заводские шунты по моему почти все с падением напряжения до 75 mV, и шунт нужно подбирать по характеристикам амперметра. Если амперметр на 50А и 75mV то и шунт надо покупать такой-же, иначе амперметр будет показывать неправильно.’ Надеюсь вам помогла эта информация, спасибо за прочтение и оставляйте комментарии.

Схема простого зарядного для аккумулятора авто

В старых телевизорах, которые работали еще на лампах а не микрочипах, есть силовые трансформаторы ТС-180-2

В статье приводится как сделать из такого трансформатора простое зарядное устройство для аккумулятора своими руками

У ТС-180-2 есть две вторичные обмотки, рассчитанные на напряжение 6.4 В и ток 4.7 А, если их соединить последовательно, то получим выходное напряжение 12.8 В. Этого напряжения достаточно, чтобы зарядить аккумулятор. На трансформаторе нужно соединить толстым проводом выводы 9 и 9 штрих, а к выводам 10 и 10 штрих, тоже толстыми проводами припаять диодный мост, состоящий из четырех диодов Д242А или других рассчитанных на ток не менее 10 А.

Диоды нужно установить на большие радиаторы. Конструкцию диодного моста можно собрать на стеклотекстолитовой пластине подходящего размера. Первичные обмотки трансформатора тоже необходимо соединить последовательно, перемычку нужно поставить между выводами 1 и 1 штрих, а к выводам 2 и 2 штрих припаять шнур с вилкой для сети 220 В. Желательно в первичную и вторичную цепи установить предохранители, в первичную – 0.5 А, во вторичную 10 А.

Провода, которые вы используете при изготовлении зарядного устройства, должны быть сечением не менее 2.5 мм2. Площадь радиатора для диода, не менее 32 см2 (для каждого). В нашем случае вторичные обмотки рассчитаны на ток 4.7 А, поэтому нельзя чтобы зарядный ток продолжительное время превышал это значение. Напряжение на клеммах аккумулятора во время заряда не должно превышать 14.5 В, особенно если заряжается необслуживаемая батарея.

В нашем устройстве зарядный ток ограничен за счет небольшого выходного напряжения трансформатора (12. 8 В), но величина выходного напряжения зависит от величины входного. Если у вас в сети напряжение больше 220 В, то соответственно и на выходе трансформатора будет больше 12.8 В.

Ограничить зарядный ток можно включив последовательно с аккумулятором в разрыв минусового провода 12 вольтовою лампу мощностью от 21 до 60 Вт. Чем меньше мощность лампы, тем меньше будет зарядный ток. Чтобы контролировать ток и напряжение необходимо подключить к зарядному устройству амперметр с пределом измерения не менее 10 А, и вольтметр с пределом измерения не менее 15 В. Или можно пробрести мультиметр с пределом измерения тока не менее 10 А и периодически контролировать параметры с его помощью.

Внимательно подсоединяйте аккумулятор. Не допускается даже кратковременно перепутать при подключении аккумулятора плюс с минусом. Также нельзя проверять работоспособность устройства кратковременным замыканием выводов («проверка на искру»). Зарядное устройство во время подсоединения, отсоединения аккумулятора должно быть обесточено. При изготовлении и использовании зарядного устройства будьте осторожны, соблюдайте правила пожарной и электро безопасности. Не оставляйте работающее устройство без присмотра.

Смотрите схему еще одного зярядного устройства для автомобильного АКБ

Дата: 10.02.2017 // 0 Комментариев

При изготовлении самодельных блоков питания или зарядных устройств, народные умельцы зачастую оснащают подобные приборы цифровыми вольтамперметрами. Цена таких устройств колеблется в районе нескольких долларов, а их точность позволяет напрочь забыть о стрелочных измерительных приборах. Учитывая широкий ассортимент современных вольтамперметров, можно столкнуться с проблемой их подключения. Сегодня наша статья посвящена самым популярным вольтамперметрам и их схемам подключения. Также, помимо стандартной схемы, мы будем описывать, как подключить вольтамперметр к зарядному устройству

Как подключить вольтамперметр к зарядному устройству — подборка схем

Мы выбрали 4 самых распространенных вольтамперметров, которые используют умельцы в своих устройствах. Диапазоны измерений большинства приборов составляют 0-100 В, а также имеют встроенный шунт на 10 А. Принцип подключения у них очень похож, но есть свои нюансы.

TK1382 схема подключения

Вольтамперметр TK1382 можно купить по цене 3,5-5 у.е. Прибор имеет два калибровочных резистора: подстройка напряжения, подстройка тока.

Измеряемое напряжение 0-100 В; ток 0-10 А. Питание прибора должно находиться в рамках 4,5-30 В.

YB27VA схема подключения

Вольтметр амперметр YB27VA имеет аналогичные параметры по диапазону измерений тока и напряжения. Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов.

Примерная цена составляет 3,5-4,5 у.е., на плате также присутствуют подстроечные резисторы.

DSN-VC288 схема подключения

Вольтметр амперметр DSN-VC288 также является одним из самых популярных у радиолюбителей. Цена его колеблется в пределах 4 у. е.

Многие, кто сталкивался с такими приборами жалуются на плохое качество калибровочных резисторов.

BY42A схема подключения

Кому нужна высокая точность измерений, может воспользоваться вольтамперметром BY42A. Такой прибор даст на один знак после запятой больше.

Вольтметр амперметр BY42A рассчитан на более высокое измеряемое напряжение – до 200 В, но напряжение питания прибора должно находиться в пределах 3,8-30 В.

Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней.

Используя вольтамперметр в своем автомобильном зарядном устройстве, можно не только визуально контролировать процесс зарядки АКБ, но и своевременно диагностировать состояние батареи. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение.
