Ремонт импульсного блока питания телевизора видео уроки

В зависимости от причин и видов возникших поломок, могут потребоваться различные виды инструментов, обязательно необходимо иметь:

• набор отверток с различными типами рабочих наконечников и размерами;
• изоляционная лента;
• пассатижи;
• нож с острым лезвием;
• паяльный аппарат, припой и флюс;
• оплетка, предназначенная для удаления ненужного припоя;
• тестер или мультиметр;
• пинцет;
• кусачки;

В наиболее сложных случаях, когда не удается установить точную причину неполадок, может понадобиться осциллограф.

Ремонт основных неисправностей

После осуществления диагностики, и выявления причин некорректной работы импульсного блока питания, можно приступать к его ремонту:

1. Скопившуюся внутри блока питания пыль можно просто устранить при помощи обычного бытового пылесоса.
2. Если причина была в неисправном предохранителе, то необходимо приобрести новую деталь, которая имеется во всех соответствующих в магазинах. После этого, осуществляется удаление старого элемента и пайка нового предохранителя. Если эта последовательность действий не помогла, и блок питания так и не заработал, то остается отдать его в мастерскую для диагностики при помощи профессиональных видов оборудования, либо просто приобрести новое устройство.
3. Если проблема была в конденсаторах или диодах, то неисправность исправляется по такому же алгоритму: приобретаются новые детали и впаиваются в схему вместо старых элементов.
4. Если проблема неисправности заключалась в дросселе, то его заменять необязательно, поскольку этот элемент можно починить по довольно легкой методике. Дроссель извлекается из блока питания, после чего его потребуется разобрать и начать сматывать обгоревший провод, при этом, важно внимательно считать сматываемые витки. Затем необходимо подобрать аналогичный провод с равным диаметром и намотать его вместо испорченного проводника, осуществляя такое же количество витков, которое было смотано. После осуществления этих действий, дроссель устанавливается обратно на свое место и, если все было сделано правильно, устройство должно функционировать.
5. Термисторы ремонту не подлежат, их просто меняют на новые элементы, чаще всего это осуществляется вместе с предохранителями.
6. Для профилактики, во время ремонта можно извлечь из устройства кулер и смазать машинным маслом, после чего установить его на место.
7. Если на поверхности платы были обнаружены трещины, которые повредили соединение контактов, то их необходимо закрыть при помощи пайки. Таким же образом исправляется любое нарушение контактов в резисторе, индукторе или трансформаторе.

Признаки неисправности

Неисправность зарядного модуля заключается в том, что телефон не видит зарядное устройство. То есть при подключении просто не заряжается. Но прежде чем подумать о замене чего-либо, следует проверить телефон с помощью нескольких зарядных устройств и нескольких USB-кабелей. Вначале следует исключить вариант, что неисправность может быть со стороны соединительного кабеля.

Если телефон по-прежнему не заряжается, возможно, повреждены:

• гнездо которое расположено на зарядной плате
• сама электронная схема, отвечающая за зарядку.

Гнездо может быть повреждено механически, особенно при неаккуратном обращении с телефоном. Конечно их можно заменить самим, даже без специализированного оборудования. Писать об этом нет смысла — осмотрите, прозвоните и перепаяйте.

Схема зарядки может быть повреждена из-за короткого замыкания в кабеле (например, короткое замыкание VBUS с D+, D-) или из-за повреждения самого зарядного устройства, например после подачи слишком большого напряжения на смартфон.

В случае телефона который был ремонтировал, виновником проблемы оказался дешевый китайский USB-кабель, который замыкал линию электропитания с сигнальными линиями, что повредило саму зарядную электронику.

Оба из упомянутых выше повреждений (поврежденная схема зарядки и поврежденное гнездо) могут быть легко устранены путем замены всего зарядного модуля.

Перед ремонтом следует позаботиться о безопасности рабочей среды и антистатической защите от печально известного электростатического разряда, который пробивает чипы на плате с лёгкостью.

Также гнезда имеют следующие повреждения:

1. Холодный или потрескавшийся припой, который плохо видно визуально, надо отпаять гнездо, чистить и ставить по новому.
2. Гнездо оторвано частично или полностью повреждено, без повреждения печатной платы, ремонт как в пункте 1 или новый разъем, если есть.
3. Гнездо оторвано частично или полностью с поврежденными дорожками, как в пункте 2 — нужно припаять тонкие провода к контрольным точкам или после царапанья паяльной маски от неповрежденной части дорожек, к плюсам и минусам лучше дать толще провода.
4. Большое загрязнение гнезда, были случаи когда грязь настолько налипла, что ее нельзя было очистить снаружи, пришлось отпаять гнездо, разобрать (выдвинуть деталь с контактами из металлического корпуса) и тщательно очистить.

Правда теперь все больше смартфонов имеют гнездо USB C, и заменить такое непросто, контакты часто скрыты и их 24 по сравнению с 5 в простом micro-USB. Здесь уже готовые модули — единственный выход.

Устройство

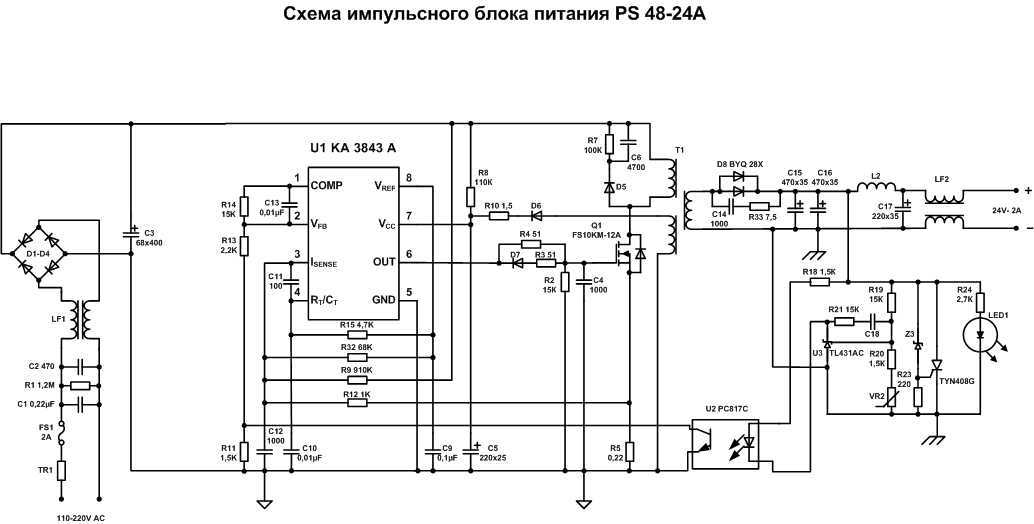

структурная схема ИБП

Блоки питания подобного типа являются по своей сути разновидностью стабилизаторов напряжения, устройство которых выглядит следующим образом:

1. Сетевой выпрямитель является одним из основных элементов, который необходим для сглаживания возникающих пульсаций. Также, он требуется для поддержания заряда фильтрующих конденсаторов во включенном режиме и непрекращающейся передаче электроэнергии в нагрузку, если напряжение в главной питающей сети упало ниже допустимых для работы параметров. В его конструкцию входят особые разновидности фильтров, позволяющие подавлять большинство возникающих помех.
2. Преобразователь напряжения, основными составными частями которого являются конвертор и контроллер управляющего устройства.
3. Конвертор также имеет сложную структуру, в которую входит трансформатор импульсного типа, инвертор, ряд выпрямителей и стабилизаторов, которые обеспечивают вторичную подпитку и снабжение нагрузки напряжением. Инвертор необходим для изменения формы постоянного выходного напряжения, которое после процесса преобразования становится переменным напряжением с прямоугольной формой. Наличие трансформатора, функционирующего на высоких частотах со значением выше 20 кГц, обусловлено необходимостью поддержания рабочего состояния инвертора в автогенераторном режиме, а также получения напряжения, которое используется для подпитки контроллера, нагрузочных цепей и ряда защитных схем.
4. Контроллер выполняет функции по управлению транзисторным ключом, который входит в состав инвертора. Помимо этого, он стабилизирует параметры напряжения, подаваемого на нагрузку, и защищает устройство в целом от возможных перегрузок и нежелательных перегревов. Если в блоке питания имеется дополнительная функция, обеспечивающая дистанционное управление устройством, то за ее реализацию также отвечает контроллер.
5. Контроллер блоков питания подобного типа состоит из целого ряда функциональных узлов, таких как источник, обеспечивающий его бесперебойным питанием; защитная система; модулятор длительности импульсов; логическая схема для обработки сигналов и формирователь особого вида напряжения, предназначенного для поступления на транзисторы, располагающие в конверторе.
6. В большинстве современных моделей, присутствуют оптроны, используемые в качестве развязки. Они постепенно заменяют собой трансформаторные разновидности развязки, это происходит благодаря тому, что они занимают меньше свободного пространства и обладают возможностью передачи сигналов в гораздо более широком частотном спектре, но при этом требуют значительного количества промежуточных усилителей.

Основные неисправности и их диагностика

Иногда импульсные блоки питания ломаются и их неисправности могут носить самый разный характер, но существует ряд схожих случаев, на основе которых был составлен список наиболее часто встречающихся видов неисправностей:

1. Нежелательное попадание внутрь устройства пыли, особенно строительной.
2. Выход из строя предохранителя, чаще всего эта проблема вызывается другой неисправностью – выгоранием диодного моста.
3. Отсутствие выходного напряжения при работоспособном и исправном предохранителе. Данная проблема может быть вызвана различными причинами, наиболее часто ими является поломка выпрямительного диода, либо перегорание фильтрационного дросселя в низковольтной области схемы.
4. Выход из строя конденсаторов, чаще всего это случается по следующим причинам: потеря емкости, приводящая к плохому качеству фильтрации напряжения на выходе и повышению уровня рабочих шумов; чрезмерное увеличение параметров последовательного сопротивления; короткое замыкание внутри устройства или разрыв внутренних выводов.
5. Нарушение соединений контактов, которое чаще всего вызывается трещинами в плате.

Если блок питания по каким-либо причинам вышел из строя, то перед самостоятельным проведением любых работ по устранению неполадок необходимо провести тщательную диагностику, чтобы выявить их причины.

В зависимости от разных ситуаций, эта процедура имеет свои особенности:

1. Осмотреть блок питания в целом на наличие скопившейся в нем пыли, которая может быть причиной его некорректной работы.
2. Проверить главную плату на наличие на ее поверхности трещин.
3. Проведение визуального осмотра основной платы блока питания позволяет определить состояние предохранителей. Заметить поломку будет достаточно просто, этот элемент устройства вздуется или полностью разрушится в случае пробоя. Также рекомендуется сразу провести комплексную проверку силового моста, конденсатора фильтра и всех силовых ключей.
4. Если предохранитель находится в исправном состоянии, то необходимо проверить дроссель и электролитные конденсаторы, неисправности также элементарно выявляются визуальным методом по возникшим деформациям либо вздутиям. Сложнее осуществляется диагностика диодного моста или отдельных диодов, их потребуется выпаять из схемы и отдельно проверить при помощи тестера или мультиметра.
5. Проверка конденсатором также осуществляется визуальным методом, поскольку возникшие перегревы могли расплавить электролит и разрушить их корпусы, или при помощи специального прибора, предназначенного для измерения уровня их емкости, если внешних неисправностей выявлено не было.
6. Провести осмотр термистора, который подвержен частым поломкам из-за скачков напряжения или перегревов. Если его поверхность стала черной, а сам он разрушается от легких прикосновений, значит, причина неполадок именно в нем.
7. Проверить контакты всех оставшихся элементов (резистора, трансформатора, индуктора) на возможные нарушения соединения.

Ремонт блоков ИБП компьютеров и телевизоров

Для ремонта источника импульсного напряжения понадобится такие инструменты как паяльник с регулировкой температуры, набор отвёрток, кусачки, пинцет, монтажный нож, обычная лампа на 100 Вт. Из материала понадобится припой, флюс, спирт для удаления канифоли кисточкой с паек платы. Из приборов нужен будет мультиметр.

Так как импульсные блоки питания (ИБП) телевизоров и компьютеров имеют стандартные схемы, то и методика обнаружения неисправностей в них будет одинакова. Нарушение работы преобразователя напряжения телевизора можно определить по отсутствию подсветки светодиода.

Блок питания компьютера АТХ

Начинают ремонт с проверки сетевого шнура, снятия блока питания с телевизора, внимательного осмотра элементов и дорожек платы. Ищут вздутые конденсаторы, потемнение дорожек, треснутый корпус алиментов, обугливание сопротивлений, нарушение целостности паек, особенно у выводов импульсного трансформатора.

Если внешних повреждений не найдено мультиметром, проверяют предохранитель, диоды, силовые транзисторы ключей, работоспособность конденсаторов. Когда вы уверены в исправности всех элементов, а устройство не работает, нужно менять микросхему генератора импульсов.

В преобразователе телевизора основные неисправности возникают в балластных резисторах, электролитических конденсаторах низкого напряжения, диодах. Прозвонить их можно не снимая с плат (кроме диодов). После устранения неисправностей припаивают лампу 100 Вт взамен предохранителя и включают.

1. Лампа загорается и гаснет, появляется свечение светодиода спящего режима. Светится экран телевизора. Тогда проверяют напряжение строчной развертки, если оно, выше нормы меняют конденсаторы.
2. Лампа загорается и тухнет, а светодиод не светится, нет растра. Причина, скорее всего в генераторе импульсов. Меряют напряжение на конденсаторе, которое должно находиться в пределах 280 – 300В. Если напряжение ниже, неисправность ищут в диодах или в утечке конденсатора. При отсутствии напряжения на конденсаторе, снова проверяют все цепи высоковольтных источников питания.
3. Лампа горит ярко при неисправности некоторых элементов. Источник напряжения проверяют заново.

С помощью лампы накаливания можно находить вероятные неисправности источника. Для ремонта источника АТХ компьютера, нужно собрать схему нагрузки как на рисунке ниже или подключить к компьютеру. Однако, если неисправность блока АТХ на устранена можно спалить материнскую плату.

Вариант нагрузки для БП компьютера

Внешнее проявление отказа блока ATX может быть, когда не включается материнская плата, вентиляторы не работают или блок пытается многократно включиться. Перед поиском неисправностей устройства нужно пылесосом и кисточкой очистить его от пыли. Также проводится визуальный осмотр элементов, дорожек платы и только после этого включается нагрузка.

Если перегорает предохранитель, тогда подключают лампу накаливания 100 Вт, как при проверке источника напряжения в телевизоре. Когда лампа загорается, но не гаснет, неисправность ищут в конденсаторе, трансформаторе и диодах моста. При целом предохранителе неисправность могла возникнуть в ШИМ контроллере, тогда необходимо заменить устройство. Также многократный запуск источника указывает на неисправность стабилизатора опорного напряжения.

Советы

Дополнительно при осуществлении диагностики или ремонта импульсных блоков питания рекомендуется следовать следующим советам:

1. Осуществление самостоятельного ремонта подобных устройств является довольно сложным процессом, который требует определенных навыков и знаний, даже если в наличии имеются подробные инструкции. Поэтому, если отсутствует уверенность в своих силах, лучше обратиться к квалифицированному мастеру, чтобы не нанести блоку питания еще более серьезные поломки.
2. Перед началом осуществления любых действий с импульсным блоком питания, его необходимо отключить от электросети. При этом, нажатие соответствующей клавиши на самом устройстве не гарантирует полной безопасности во время ремонта, поэтому необходимо осуществить отключение силового шнура.
3. После того, как блок питания был полностью обесточен, необходимо выждать около 10-15 минут перед началом каких-либо работ. Это время требуется для полной разрядки конденсаторов на плате.
4. Если требуется проведение паяльных работ, то их необходимо осуществлять крайне осторожно, поскольку перегрев места пайки может вызвать отслоение дорожек, а также существует риск их замыкания припоем. Лучше всего, для этих целей подходят паяльные аппараты с параметром мощности, находящимся в диапазоне 40-50Вт.
5. Сбор блока питания после окончания ремонта, допускается производить только после внимательного осмотра мест пайки, в частности, требуется проверка замыкание припоем между дорожками.
6. Рекомендуется обеспечить импульсному блоку питания качественную вентиляцию и охлаждение, которые защитят его загрязнений и перегревов, что минимизирует возможные поломки. Также, не допускается перекрытие вентиляционных отверстий на устройстве.

Ремонт блока питания Диагностика 15 мин 0₽

Профессиональный ремонт блока питания с гарантией и любой сложности

Блоки питания в сервисном центре «Repair» — это платная (только для промышленных источников питания) диагностика и профессиональный ремонт блока питания от инженеров с опытом работы более 15 лет.  Починку осуществляем в кратчайшие сроки, так как все основные запчасти и комплектующие есть в наличии. Гарантируем низкие цены, ведь сотрудничаем с поставщиками как из Шеньженя так и японскими производителями запчастей.

Специалисты сервисного центра «Repair» смогут осуществить профессиональный ремонт импульсного блока питания любой модели благодаря высокой квалификации и огромному опыту в сфере ремонта различной компьютерной, бытовой техники. Мы с радостью ответим на все вопросы или просто окажем профессиональную консультацию

Стоимость услуг

Стоимость и цены на услуги по устранению неисправностей

Самое популярное

(наиболее частые услуги)

Название услуги	Цена	Гарантия
Восстановление основной платы блока питания	1500	30 дней
Замена основной платы блока питания	1400	30 дней
Восстановление блока питания	1900	30 дней

Модульный ремонт

замена компонентов и частей

Название услуги	Цена	Гарантия
Восстановление источника питания	900	30 дней
Замена источника питания	1600	30 дней
Замена корпуса и отдельных частей корпуса блока питания	1300	30 дней

Ремонт материнской платы

пайка и восстановление

Название услуги	Цена	Гарантия
Замена блока питания	900	30 дней
Ремонт блока питания	1800	30 дней

Этапы восстановления работоспособности

порядок приема техники, проведения диагностики и устранения неисправности

Проведение диагностики

• Диагностика устройства со слов или на месте в течение 15 мин.
• Устройство необходимо оставить для проведения комплексной диагностики

Согласование цены

• Согласовываем стоимость и сроки проведения починки устройства до начала работ
• Когда нет запчастей, выявляются еще неполадки — согласовываем

Восстановление

• Устройство ремонтируется в сервисном центре.
• Ремонт устройства проводится как правило до 7 дней, в сложных случаях до 25 дней.

Выдача и проверка

• Отремонтированное устройство проверяется и тестируется.
• Выдается «Акт работ» с гарантией на выполненные работы
• Возможна доставка устройства.

Консультация специалиста по блоку питания

Укажите в «Заявке» — свое имя, контактный телефон и кратко вопрос. В течение 15 минут с Вами свяжется специалист по данной тематике. Данный мастер проконсультирует и даст исчерпывающие ответы на Ваши вопросы.

Бесплатная диагностика

Про особенности бесплатной диагностики

Узнать причину неисправности, примерные сроки проведения работ по восстановлению работоспособности и стоимость устранения дефектов можно просто отдать устройство на диагностику.

Для это достаточно просто принести (посмотреть адрес) (проложить маршрут Google или Яндекс) неисправную технику на бесплатную диагностику.

О срочном ремонте в сервисном центре

Срочный ремонт блока на месте в течение 20-30 минут — возможен. Если весь процесс предположительно не занимает более 10 минут с учетом разбора и сбора устройства. Срочный ремонт осуществляется на усмотрение специалиста с учетом Вашей просьбы. Заказчик может подождать окончания в зоне ожидания сервисного центра.

Почему технику оставлять в сервисе

Ваш блока питания ждет своей очереди, ведь осуществляется диагностика/ремонт техники других заказчиков.

Специалисту необходимо время для оценки сложности работ по восстановлению работоспособности техники, для поиска неисправности на модульном уровне или компонентном.

Также нужно найти исправные запчасти в наличии в сервисном центре или уточнить наличие их у поставщика.

О приеме техники в сервисном центре

Неисправности блока питания

Узнайте про основные неисправности

Профессиональная консультация

Укажите в Заявке — свое имя, контактный телефон и кратко вопрос. В течение 15 минут с Вами свяжется специалист по данной тематике. Данный мастер проконсультирует и даст исчерпывающие ответы на Ваши вопросы.

Почини блок питания или выкинь его! — Часть 2: Устранение неисправностей и ремонт — Блог — Восстановление и ремонт

В части 1 мы хорошо рассмотрели внутренности блока питания, разобрались со схемой и функциональными блоками схемы. Это дает нам хорошую отправную точку для устранения проблемы в поисках (надеюсь) простого решения. Начнем с описания проблемы.



• Признаки отказа источника питания
• Устранение неисправности
  • Шаг 1 — Визуальная проверка
  • Шаг 2. Проверка цепей защиты, фильтра и выпрямителя
  • Шаг 3 — Проверка трансформатора
  • Шаг 4. Проверьте наличие коротких замыканий на вторичной стороне
  • Шаг 5. Снимите компоненты с печатной платы для тестирования
    • Q1 — силовой импульсный транзистор
    • Q2 — Транзистор управления
  • Шаг 6. Замените компоненты
  • Шаг 7. Проверка ремонта
• Заключительные замечания



Проще говоря, выход 12 В постоянного тока был отключен, нет питания! Включение блока питания в сеть не дало ожидаемых 12 В на выходе, даже нестабилизированного напряжения любого рода или пульсаций… ноль, ноль! К сожалению, симптом сбоя не дал много информации, поскольку существует множество возможных причин отсутствия вывода.

Давайте приступим к устранению неполадок, чтобы попытаться сузить круг виновников.



Пришло время сузить круг возможных причин, используя некоторую стратегию для проверки различных функциональных блоков источника питания. Поскольку я занимаюсь ремонтом такого рода только в свободное время, в основном для развлечения, у меня действительно нет проверенной и проверенной стратегии устранения неполадок для SMPS, я бы просто использовал свой повседневный подход к решению проблем, чтобы попытаться отследить причину неисправности. проблема.



Этап 1. Визуальная проверка

Прежде чем запускать плату и ковыряться с щупами, стоило визуально проверить компоненты на наличие каких-либо признаков напряжения/поломки, которые могут указывать на более серьезные проблемы. Первым кандидатом, очевидно, был предохранитель, на случай, если он перегорит. Никаких признаков повреждения там нет. Затем беглый взгляд на силовой транзистор Q1, транзистор Q2, сдвоенный диод DP1, оптопару PC1 и прецизионный эталон IC1. Там все хорошо. Быстрая проверка всех электролитических конденсаторов на наличие вздутий или утечек, но никаких признаков повреждения. Все резисторы 1/4 Вт (меньшие) казались исправными, за исключением R9., который выглядел немного темным и с небольшой трещиной, но это может ничего не значить, так как единственный способ убедиться в этом — отпаять его от платы и проверить тестером (записал на потом). R4 и R5, оба резистора по 3 Вт, тоже выглядели немного «уставшими», так что их тоже нужно проверить. Все диоды в порядке, остальные конденсаторы тоже. Наконец, что не менее важно, трансформатор тоже выглядел нормально.



Шаг 2. Проверка цепей защиты, фильтра и выпрямителя

Время включить ИИП, чтобы убедиться, что проблема не связана с отказом компонентов, размещенных между питанием линии питания и выходом выпрямителя. Самой быстрой проверкой было измерение напряжения на выходе диодного моста, так как хорошие показания означают, что все компоненты перед выпрямителем работают нормально. Измерив напряжение постоянного тока, я получил значение 326 В, и это было значение, которое я ожидал прочитать, поэтому проблема должна быть дальше по цепи.



Шаг 3. Проверка трансформатора

Как правило, выход из строя трансформатора не является частым явлением, так как он является достаточно надежным компонентом. Имея это в виду, я предположил, что трансформатор исправен (предварительно, когда я еще трассировал схему, я измерил сопротивление обмоток, чтобы правильно их сопоставить, результат показан на фото), поэтому я подумал, что это Имеет смысл теперь измерить напряжения обмоток. Идея заключалась в том, чтобы понять, была ли проблема на горячей или на холодной стороне трансформатора. На первичной обмотке я мог считывать напряжение постоянного тока, а на вспомогательной я также получил некоторое напряжение переменного тока, в то время как на вторичной обмотке не было никакого напряжения. Еще не проверяя ничего на вторичной стороне, я не мог исключить, что там была неисправность (возможно, какие-то закороченные крышки), вызывающая нулевое показание. Так что я решил проверить это в первую очередь.



Шаг 4. Проверка на наличие коротких замыканий на вторичной стороне

Для проверки на наличие коротких замыканий я установил мультиметр на показания сопротивления с помощью звукового сигнала (чтобы мне не приходилось постоянно смотреть на экран мультиметра), и закрепив один щуп на холодной земле, я передвинул другой щуп, проверяя все контактные площадки, не связанные напрямую с землей. Как и ожидалось, я услышал звуковой сигнал только тогда, когда дотронулся до другого конца вторичной обмотки, поэтому не было никаких коротких замыканий на вторичной стороне блока питания. Оставалось только одно место для поиска неисправности: переключающий транзистор со схемой управления ШИМ.



Шаг 5. Снимите компоненты с печатной платы для тестирования

Тестирование компонентов в этой части схемы переключения и управления ШИМ невозможно было выполнить, не сняв их с платы, что я и сделал дальше.



Q1 — импульсный силовой транзистор

Первым компонентом, который я решил проверить, был Q1 (2SC4236, NPN, корпус TO-247). Разогнав температуру паяльника до 350С и с помощью паяльного насоса, мне удалось без лишней суеты извлечь транзистор. На вид он был в хорошем состоянии, хотя маркировка была едва читаема (см. фотогалерею). Чтобы проверить, работает ли BJT-транзистор, я полагался на тот факт, что NPN-транзисторы можно рассматривать как 2 диода (переход NP), соединенных спиной к спине на анодах. Установив мультиметр в режим проверки диодов, он покажет падение напряжения на PN-переходе. Как видно из фотогалереи, оба перехода показали нормальное падение напряжения (разница в показаниях переходов связана с конструктивной геометрией самих переходов: они имеют разные размеры, и падение напряжения зависит от размера узла). Q1 был в порядке, поэтому мне нужно было искать неисправность в другом месте.



{галерея} Q1 — тестирование силового транзистора NPN 2SC4236
Q1: Транзистор снят с платы
Q1: Проверка перехода база-эмиттер
Q1: Тестирование P-N соединения база-коллектор





Q2 — Транзистор управления

Так как Q1 был хорошим, мне нужно было продолжать удаление компонентов. Далее настала очередь Q2 (2SC1383, НПН, корпус ТО-92Л). Извлечь этот транзистор было намного проще, чем Q1, так как он имел меньшую тепловую массу. Опять же визуально транзистор выглядел в хорошем состоянии. Выйдя, я повторил тот же тест соединения, что и на Q1, как подробно описано в фотогалерее. Первый сюрприз: переход База-Эмиттер выглядел как разомкнутая цепь, что выглядело не очень хорошо! Подтверждением был непрерывный звуковой сигнал, который я услышал, когда подключил щупы к переходу база-коллектор: он был закорочен. Определенно этот транзистор был плохим, и, надеюсь, единственным виновником отказа источника питания, поскольку его обязанностью было помогать включать и выключать Q1!



{галерея} Q2 — Транзистор управления NPN 2SC1383 тестирование
Q2 : Транзистор снят с платы
Q2: Проверка P-N перехода база-эмиттер
Q2: Тестирование P-N соединения база-коллектор





Шаг 6.

Замена компонентов

Наконец-то появилась надежда, что я смогу вернуть к жизни блок питания. Все, что мне было нужно, это найти замену Q2. Маркировка на транзисторе была «C1383», и после поиска в интернете я нашел даташит. К сожалению, ни у одного из дистрибьюторов, у которых я обычно покупаю комплектующие, такой детали не оказалось в наличии, поэтому у меня было 2 альтернативы: заказать из Китая (и ждать месяц доставки) или найти подходящую запчасть. Я решил остановиться на последнем и, сравнив несколько транзисторов, наконец нашел достойную замену: KSC2383YTAKSC2383YTA. Все максимальные показатели были соблюдены или превышены, за исключением рассеиваемой мощности, где исходная мощность составляла 1 Вт, а замена — 0,9.Вт (о чем следует помнить, особенно если ток коллектора при полной нагрузке источника питания приближается к максимальному номинальному значению).



При замене Q2 я решил заменить и Q1, на тот случай, если Q2 выйдет из строя, транзистор тоже подвергся нагрузке. Итак, снова пошел искать деталь 2SC4236, и снова ничего не нашло. Однако для этого транзистора у меня уже есть возможная замена, так как некоторое время назад я заказал 2SC4237, который оказался просто «усиленной» версией C4236, поэтому я решил использовать его. Так как надо было заказывать Q2, то решил, что пока буду заменять часть детали, имеет смысл заказать и замену на все электролитические конденсаторы (громоздкие фильтрующие конденсаторы скорее всего менять не надо, так как они обычно держат в хорошем состоянии намного дольше, чем колпачки меньшего размера, но мне нужно было достичь порога бесплатной доставки на следующий день ). Также решил купить замену сверхбыстродействующей диодной паре DP1, имевшей маркировку НДЛ 020-10Ф. Я хотел заменить его независимо от того, рабочий он или нет, так как его упаковка (ТО-220) не соответствовала отверстиям и месту на плате (ТО-247). В поисках этой части я вообще ничего не нашел. Единственная информация, которую мне удалось получить, заключалась в том, что это был двойной диод 10Ax2, 100 В. В качестве замены я нашел STTh30W02CWSTTh30W02CW, 10A x 2, 200V, и входит в комплектацию TO-247! Я размещаю заказ с доставкой на следующий день, поэтому на следующий день я был готов установить новый блестящий Q2! Я еще не удалял с платы дополнительные компоненты, помеченные для замены, за исключением Q1 и Q2, которые уже отсутствовали, так как я хотел попробовать исправление, прежде чем возиться с этим.



Шаг 7. Проверка ремонта

После того, как компоненты прибыли, я припаял новые Q1 и Q2 на плату, зачистил и подключил блок питания к сети, поместил щупы на контактные площадки 12 В и GND, переключил на подаче и… сработало! Q2 действительно был причиной отключения источника питания. Что ж, во время тестирования я также заметил, что маленький светодиодный индикатор не работает, поэтому нужно добавить еще один компонент в список заменяемых…





С новой уверенностью и оптимизмом я решаю затем «запустить» блок питания, установив в него новые конденсаторы, а также, пока железо еще горячее, заменить R4, R5 и R9.

Первые 2 были резисторами по 3 Вт, которых у меня не было (не думал об их замене, когда размещал заказ накануне), поэтому я выбрал 5 Вт для R4, и единственный резистор 0,22 Ом, который у меня был, был резистором. 7 Вт для R5 (R5 — чувствительный резистор на эмиттере Q1). R9 был 1/4 Вт, и у меня была замена для него (хотя и с большим допуском).





{галерея} Замененные компоненты
1: Заменены транзисторы, двойной диод и колпачки
2: R9 с признаками «усталости», но все еще работает



После сеанса распайки и пайки на фото вы можете увидеть окончательный результат (я отрегулировал триммер так, чтобы максимально приблизиться к 12 В без нагрузки).





Последним тестом было поставить блок питания под нагрузку и посмотреть, как он себя поведет. В идеале этот тест должен был выполняться с использованием программируемой нагрузки, чтобы проверить, как выходное напряжение изменяется в зависимости от потребляемого тока, но у меня ее не было, поэтому мне пришлось максимально использовать то, что у меня было, а это была куча нагрузок. Резисторы 10 Ом 5Вт и 1 Ом 50Вт. Я расположил 10-омные резисторы группами по 5 параллельно, чтобы получить примерно по 2 Ом от каждого, а затем соединил все последовательно, чтобы получить около 5 Ом. При такой нагрузке источник должен обеспечивать ток около 2,4А. Ниже вы можете увидеть настройку.





Выполненный тест показан на видео. Под нагрузкой (по показаниям мультиметра напряжение составляло 12,02 В, а ток 2,29 А при общей мощности около 27,5 Вт, то есть почти половинная нагрузка) все казалось довольно стабильным, единственное, что было заметно, это ах высокочастотное шипение. исходящий от трансформатора. Не уверен, было ли это связано с какой-то механической проблемой (трансформатор немного «расшатывается» по мере старения) или замененные компоненты играют в этом роль, поскольку они не идеально подходят друг другу.

В любом случае, с блоком питания теперь все в порядке, и, самое главное, это исправление спасло его от попадания в мусорное ведро, и в то же время показало моей жене, что я в конечном итоге исправляю вещи, которые храню у себя.



У вас недостаточно прав для редактирования метаданных этого видео.

Редактировать носитель

Размеры Икс МаленькийСреднийБольшойПользовательский

Тема (обязательно) Краткое описаниеТеги (через запятую)Видимость видео в результатах поискаВидимыйСкрытый

Родительский контент

Исправьте блок питания или выбросьте его в мусорное ведро! — Часть 2: Устранение неполадок и ремонт

Плакат

Загрузить Предварительный просмотр



Ремонт блока питания был довольно интересным и познавательным занятием, хотя, должен признать, не очень экономным. Я имею в виду, что если бы я остановился на замене только неисправного транзистора, то это было бы экономически выгодно, так как сам транзистор стоил копейки. Но при замене всех электролитических колпачков, особенно громоздких фильтрующих, это стало дорого обходиться до такой степени, что, не считая времени, которое я потратил на это, я потратил около 20 фунтов стерлингов, а на Amazon новый блок, такой же модель обойдется вам в 17,58 фунтов стерлингов, включая доставку! Но, поскольку я не занимаюсь этим в качестве основной работы, все же имело смысл заниматься этим, и мне это нравилось. Одно могу сказать точно, мне определенно нужно много узнать об увлекательном мире источников питания!

Ремонт блока питания — Ботаны на связи

Требуется ремонт блока питания? Хорошо, давайте сначала объясним несколько вещей.

За кулисами происходит гораздо больше, когда вы нажимаете на этот переключатель! Блок питания вашего компьютера действительно хорошо справляется с одной задачей. Он преобразует мощность переменного тока (AC) вашей электрической розетки в постоянный ток (DC), который является именно тем типом питания, который необходим вашему компьютеру. Он также оснащен средствами защиты, предотвращающими слишком малую или чрезмерную мощность, влияющую на производительность вашего компьютера.

Когда все работает как надо, это невероятно эффективный процесс. К сожалению, когда что-то идет не так, это обычно некрасиво! В этой статье мы дадим вам ключевую информацию, которую вам нужно знать о блоке питания вашего компьютера, о том, что может помешать его правильной работе и что вам следует делать в этом случае.

Если компьютер не включается, издает запах гари или издает странные скрежещущие звуки, возможно, проблема связана с блоком питания. Это не то, с чем вы хотите возиться. Вскрытие источника питания может подвергнуть вас достаточному электрическому заряду, который действительно причинит вам вред. Свяжитесь с нами в Nerds On Call, и мы проверим ваш блок питания, заменив его при необходимости. Просто позвоните нам по телефону 1-800-919-6373 или заполните нашу контактную форму.

Несколько вещей, которые вы должны знать об источниках питания

Неисправный блок питания может вывести из строя весь компьютер

Неисправный блок питания может направить слишком много энергии на ваш компьютер. Слишком большая мощность — это плохо. Помните ту сцену в «Коротком замыкании», когда Джонни 5 был поджарен молнией? Нет? Итак, в итоге в очаровательного робота ударила молния.

Вся его система сошла с ума, он осознал себя, плохие парни преследовали его, и это был просто беспорядок. Мы не предполагаем, что ваш компьютер станет разумным, если он получит слишком много энергии (хотя, если это произойдет, вам обязательно следует связаться с нами), но то, что перегрузка по мощности, безусловно, нанесет ущерб всему вашему компьютеру. Такая неисправность блока питания довольно часто вызывает цепную реакцию отказа оборудования. Это плохие новости.

Изворотливый блок питания также может подавать слишком мало энергии на ваш компьютер. Теперь вы можете подумать, что это не так уж важно, но это также может вызвать цепочку аппаратных сбоев. Меньшая мощность приводит к более медленному вращению внутренних вентиляторов, что, в свою очередь, приводит к постепенному нагреву. Тепло может вызвать всевозможные повреждения компонентов вашего компьютера. Тоже плохие новости.

Итак, первое, что нужно знать о своем блоке питания, это то, что если вы считаете, что он не работает должным образом, рекомендуется действовать быстро. Второе, что нужно знать, это то, что вам нужно посмотреть этот фильм. Это потрясающе.

Зачастую розничные продавцы первыми сокращают расходы, чтобы сэкономить на затратах.

Учитывая их важность, вы думаете, что крупные продавцы компьютеров будут использовать надежные и долговечные блоки питания, верно? К сожалению, это не всегда так. На самом деле, использование дешевых, бюджетных блоков питания — чрезвычайно распространенный способ для крупных розничных продавцов сократить свои расходы. Это подвергает покупателя большому дополнительному риску только ради экономии нескольких долларов.

К сожалению, значительная часть компьютеров, купленных в магазине, питается от некачественных блоков питания.

Это одна из немногих вещей в вашем компьютере, которая может серьезно вас ударить.

Если ваш компьютер работает правильно, через него будет проходить на удивление небольшое количество тока. По этой причине риск причинить себе вред при работе с внутренностями компьютера, как правило, довольно низок. Однако это совершенно не так, когда речь идет об источниках питания. Сетевое электричество идет в эту штуку. Если он неправильно отремонтирован или каким-то образом физически поврежден, блок питания может нанести вам серьезный удар.

По этой причине вопросы с электропитанием следует доверять только тем, кто знает свое дело. Мы заменили тысячи блоков питания и можем гарантировать их правильную установку. Если вам нужна помощь с установкой блока питания, позвоните нам по телефону 1-800-919-6373.

Признаки того, что блок питания работает неправильно

Это может быть скачок напряжения. Это может быть плохая вентиляция вокруг компьютера. Может быть, это просто старость. Но рано или поздно блок питания выйдет из строя. Когда это произойдет, вы увидите, как происходит несколько вещей.

Вот наиболее распространенные вещи, которые вы можете увидеть:

1. Странные звуки

Вы можете услышать скрежет или быстрый скрежет, когда вентиляторы блока питания царапают металлический корпус. Эти звуки говорят об износе подшипников БП.

2. Неприятный запах гари и таяния

Если вы почувствовали запах гари или расплавленного пластика, исходящий от вашего компьютера, немедленно выключите его и посоветуйтесь со специалистом, прежде чем включать его снова.

3. Ваш компьютер часто зависает

Колебания мощности неисправного блока питания также могут вызывать проблемы, связанные с программным обеспечением. Вы можете столкнуться с частыми сбоями или синим экраном ошибок смерти. Вы также можете обнаружить, что ваш компьютер начинает свою последовательность загрузки идеально, но на полпути происходит сбой. Все это может быть красным флажком проблемы с питанием.

4. Ваш компьютер даже не включается

Если ваш блок питания полностью вышел из строя, при нажатии кнопки «Вкл.» ничего не произойдет. Если при включении компьютера не слышно звуков вентилятора, жесткого диска или материнской платы, проблема, скорее всего, связана с питанием.

Ремонт блока питания и чем может помочь ботаник

Мы проведем диагностику всего вашего компьютера

В игре может быть любое количество переменных. Возможно, ваш блок питания в порядке, но ваше оборудование слишком сильно нагружает его. Его можно было просто износить. Возможно, производитель решил срезать углы и установить дешевый блок питания, не отвечающий техническим требованиям. Какой бы ни была причина, первым шагом к поиску решения является точная диагностика.

Nerds On Call приедет к вам домой и проведет полную диагностику вашего компьютера.
