Как определить фазу: мультиметром, индикаторной отверткой

Знания, как определить «фазу», необходимы для подключения приемников электрического тока. Существуют несколько методов проверки, но перед их рассмотрением нужно ознакомиться с основными терминами освещаемой темы.

Существует несколько способов найти фазу и ноль в розетке.

Содержание

1. Понятия «нуля» и «фазы»
2. Почему важно правильно идентифицировать фазный провод
3. Способы определения рабочей «фазы» и «нуля» с помощью приборов
4. Индикаторная отвертка
5. Мультиметр
6. Альтернативные методы без использования приборов
7. По цвету провода
8. С помощью контрольной лампы
9. Контрольная картофелина
10. Полезные советы и общие рекомендации

Понятия «нуля» и «фазы»

Электрический ток — это упорядоченное движение отрицательно заряженных частиц.

Если электроны перемещаются только в одном направлении, такой ток называют постоянным, если в разных — переменным.

Проводники бывают трех видов:

1. «Фаза» — рабочий контакт. На него подается напряжение.
2. «Ноль» («нуль») — проводник, по которому ток протекает обратно к генератору, замыкая цепь.
3. «Земля» — провод, соединяющий любую точку сети с заземляющим элементом. Он нужен для защиты от удара электрическим током.

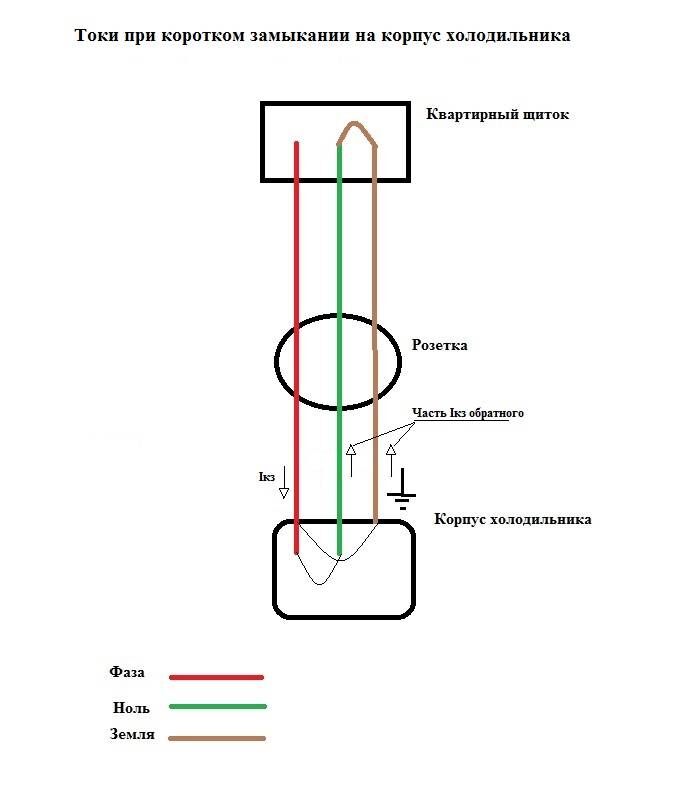

Почему важно правильно идентифицировать фазный провод

При подсоединении приборов к сети используют проводник рабочей «фазы». Напряжение подается непосредственно на источник потребления. Ошибкой будет подключение приемника к «нулю», ведь при размыкании цепи (выключении прибора) сеть все равно остается под напряжением. Это хорошо прослеживается, если подсоединить выключатель лампочки к нулевому проводу. В таком случае патрон находится под напряжением постоянно. Это подключение опасное, когда необходимо поменять лампу или сам плафон.

Фазный провод важно правильно идентифицировать.

Способы определения рабочей «фазы» и «нуля» с помощью приборов

Проводник с рабочей «фазой» имеет такое же напряжение, как и в розетке: 220В. Оно необходимо для функционирования бытовых электроприборов. В нулевом проводнике напряжение тока очень слабое. Идентификация проводов осуществляется методом исключения, как только выявляется фазный контакт.

Существуют несколько способов определения «фазы»: по цвету проводов, по буквенной маркировке и с помощью приборов — индикаторной отвертки и мультиметра.

Индикаторная отвертка

Устройство отвертки обеспечивает удобное и безопасное ее использование

Величину напряжения с помощью индикаторной отвертки определить невозможно — она лишь показывает наличие его в проводнике.

Перед проверкой напряжения для безопасности нужно выполнить ряд манипуляций:

• обесточит сеть;
• зачистить провода от изолирующего материала;
• развести концы проводов друг от друга как можно дальше во избежание короткого замыкания;
• включить ток в сети.

Индикаторная отвертка показывает наличие тока в проводнике.

Сама диагностика проводится очень просто:

1. Нужно прикоснуться жалом инструмента поочередно к оголенным проводам. Держать при этом отвертку необходимо за ручку большим и средним пальцами. До металлического стержня во время теста дотрагиваться опасно, т. к. по нему проходит ток.
2. В то же время указательным пальцем нужно нажать на металлический пятачок с торца отвертки. Прикасаясь к контактной площадке, человек выступает как элемент цепи, заземляя ее. При наличии напряжения в проводнике загорится светодиодная лампочка, в ином случае проводник нулевой.

В конструкцию индикаторной отвертки встроен резистор, который ограничивает силу тока до безопасного для человека значения. При помощи пружины он передает сигнал к лампочке.

Такой метод особенно удобен при проверке розеток, т. к. жало отвертки позволяет быстро добраться до контакта.

Мультиметр

С помощью мультиметра измеряют все характеристики электросети. Соответственно, и наличие напряжения в проводнике он тоже показывает. Кроме того, прибор определяет характер каждого провода — «земли», «нуля» и «фазы». Измерить напряжение возможно на любом участке цепи, будь то щиток, розетка или кабель.

Порядок действий:

1. Для проверки фазы выставляют на приборе режим «Переменное напряжение». Выбирают максимально допустимый предел: 600-750 В.
2. Один щуп мультиметра зажимают между пальцами, а другим дотрагиваются до контакта. Незначительные показания вольтажа будут соответствовать «нулю», а цифры, близкие к 220 В, характеризуют «фазу».

Когда электрик при проверке зажимает один щуп пальцами, током его не бьет из-за того, что в мультиметре установлено большое входное внутреннее сопротивление, а токи имеют сотые доли миллиампера.

Из-за внутреннего сопротивления в приборе разные модели могут показывать неодинаковые цифры. Но это не является критичным.

Мультиметр измеряет все характеристики электросети.

Важно не перепутать режимы при тестировании. Если проверяющий случайно выберет «Измерение тока» и прикоснется рукой к одному из щупов во время идентификации, он получит электрический разряд.

Зажимать щуп в целях заземления не обязательно пальцами. В некоторых розетках уже установлен заземленный контакт. Металлическая труба отопительной системы тоже может служить для этой цели, и электрики часто ею пользуются.

Определив «фазу» с помощью тестера, вычислить «нуль» и «землю» становится проще.

Если прикоснуться одним щупом к «фазе», а другой к «нулю», то прибор покажет 220 В. А при замыкании «фазы» и «земли» значение будет намного меньшее 220 В.

Альтернативные методы без использования приборов

Если ситуация складывается так, что ни индикаторной отвертки, ни мультиметра нет, а выяснить, какой контакт фазный, необходимо, используют визуальный способ определения контакта.

На кабеле часто встречается буквенное обозначение характеристик проводников. Так, за «фазой» закрепилась буква L, за «нулем» — N, а за «землей» — PE.

Иногда электрики при монтаже дополнительно маркируют фазный провод подвешенной биркой с обозначением. Но более простым решением считается цветовая маркировка проводов. Правильное подключение их (в соответствии со стандартом) впоследствии облегчает работу электрикам, позволяя быстро ориентироваться в проводке.

По цвету провода

Цвета изоляции проводов подбирают таким образом, чтобы они максимально отличались друг от друга:

1. «Фаза» имеет часто белый, черный или коричневый цвет.
2. «Нуль» — синий и его оттенки.
3. «Земля» — желто-зеленый.

Но не всегда нормативы подключения проводников соблюдаются. Потому ради безопасности лучше проверить напряжение в проводах независимо от их визуальной маркировки.

Стандарт маркировки проводов

С помощью контрольной лампы

Этот способ считается самым рискованным, но выручает в ситуации, когда привычных тестеров нет под рукой.

Проверяющему нужна лампа, закрученная в патрон, из которого отходят 2 провода. Для безопасного использования такого «прибора» лучше к концам проводов прикрепить щупы, а саму лампу обернуть защитным кожухом.

Одним отводом лампы нужно прикоснуться к металлической трубе (или другому заземляющему элементу), а вторым проверять контакт. Если лампа загорится, то диагностируемый контакт — «фаза».

Определить проводники можно и путем исключения:

1. Поочередно прикасаются отводами лампы к двум из трех контактов, которые нужно идентифицировать. Если лампа горит, значит, на этот момент задействована пара «фаза» — «нуль».
2. Чтобы определить фазный и нулевой проводники, одним из отводов тестера дотрагиваются до следующего из проверяемой тройки контакта. Лампочка тухнет при отсоединении от «фазы». Но случится это, только если в сети установлен защитный автомат. При его отсутствии индикатор горит даже в положении «земля» — «нуль».
3. Для идентификации «земли», если не установлен защитный автомат, следует убрать заземление с кабеля и повторить тест. Теперь на этом проводнике лампа гореть не будет.

Собрать контрольную лампочку в домашних условиях несложно. Для этого понадобятся 2 проводника, соединенные с патроном, и сама лампочка, вкрученная в него.

В целях безопасности лампу лучше использовать неоновую, а на провода электрики рекомендуют закрепить щупы — это обезопасит и облегчит эксплуатацию «контрольки».

Поскольку метод с лампочкой является небезопасным, лучше его избегать.

Контрольная картофелина

Для самого необычного способа определения фазы потребуются 2 провода и картофель. В разрезанный пополам клубень вставляют 2 проводника на максимальном друг от друга расстоянии. Один накидывают на что-то заземленное (трубу отопительной системы), другой — на проверяемый контакт. Спустя 5-10 минут осматривают срез картофелины. Если на нем появилось пятно, то проверяемый проводник — «фаза». Если пятно отсутствует — «нуль».

Полезные советы и общие рекомендации

Работа с электропроводкой требует внимательности и осторожности.

Электрики советуют:

1. Не полагаться полностью на цветовую дифференциацию проводов или их маркировку, проверять контакты тестерами еще раз. Случаи нарушения норм электромонтажа нередки.
2. По возможности избегать определения напряжение в проводниках с помощью «контрольки» или картофелины. Такие способы считаются экстремальными, и без опыта работы ими лучше не злоупотреблять.
3. При эксплуатации мультиметра подробно изучить инструкцию перед применением. Обратить внимание на настройку прибора.

Монтаж проводки по стандартам облегчит дальнейшее подключение приемников и продлит срок службы всей электросети. Кроме того, выполнение необходимых норм по установке сделает потребление электроэнергии комфортным и безопасным.

методы и инструкции, правила, советы и предостережения

Содержание

• 1 Простейшие методики нахождения фазы, нуля мультиметром
• 2 Правильно измерить потребление фазы
• 3 Как измерить трехфазное напряжение мультиметром
• 4 Фазы автомобиля
• 5 Ошибки пользователей мультиметра

Проще работать, когда электрический контур снабжения дома заземлен правильно, покажем, что выход найдется всегда. Поясним, как понять, где фаза, и как узнать, где ноль. Хватайте любимый М890С! Посмотрим, как определить фазу и ноль мультиметром.

Простейшие методики нахождения фазы, нуля мультиметром

Организованный правильно контур заземления дома устраняет проблемы. Во-первых, изоляция PEN желто-зеленого цвета. Спутать с коричневой (красной) фазой, синей нейтралью невозможно. Случается, проводка проложена, нарушая требования, цвета перепутаны, отсутствуют вовсе (алюминиевый кабель). Поиск фазы мультиметром осуществляем простым алгоритмом:

1. Допустим, квартира располагает тремя проводами: фаза, нуль, земля.
2. Ставим мультиметр на диапазон переменного напряжения 750 вольт, начинаем попарно тестировать проводку.
3. Между фазой и любым другим проводом будет 230 вольт (действующее значение), перемычка земля-нейтраль дает приближено 0.

Мультиметр

Подъездный щиток располагает минимум пятью проводами, фаз три. Дальнейший процесс определяется фантазией местных электриков. Хорошие мастера вешают стикеры А, В, С, указывающие местоположение фаз. Заземление желто-зеленое, нейтраль чаще синяя.

Меж соседними фазами напряжение 380 (400) вольт. Квартиры высоток иногда снабжают двумя фазами. Электрические плиты мощностью выше 10 кВт стараются разделить потребление. Уменьшаются требования к проводке. Советуем немедленно взять маркер, пометить изоляцию нужными цветами. Дом, лишенный заземления, обычно получает два провода: фазу, нейтраль. Трансформатор подстанции гонит три фазы. Сколько окажется в квартире, следует выяснить.

Проблемы начнутся, когда отсутствует маркировка проводов, фаза приходит одна. Между опасными проводами напряжение составит… нуль!

• Два провода несут фазу, нейтраль одна, заземление забыли проложить. Между питающими жилами круглый нуль, при оценке нулевого провода получаем 230 вольт. Ситуация выглядит, будто фазные жилы стали нейтралью и нулем. Напутали при прокладке – что поделаешь? Требуется искать дополнительный источник опоры. Подойдет отвертка-индикатор.
• Два провода одной фазы, вторая пара – заземление, нейтраль. Попарно покажут нуль, перекрестно – 230 В. Воспользуйтесь опорным ориентиром.

Отсутствует щуп-отвертка, заручившись помощью тестера как ни звони проводку, проблема останется. Требуется опорный источник, гарантированно заземленный. Подходят:

1. Контур заземления громоотвода часто ведут по наружной стене здания, полоса стали задевает торец балкона. Идет вертикально вниз. Заземлена, годится избранной цели с двумя оговорками: слой ржавчины сточите напильником, работы выполняйте, когда небо безоблачное (опасайтесь молнии).
2. Простейшим выходом станет водопроводный кран ванной. Трубы сейчас пластиковые. Но внутри находится отличный электролит – вода с растворенными солями жесткости. Коснитесь черным щупом тестера рукава крана, выполняйте измерения относительно точки опоры. Применяйте боковины фитингов медных, латунных, алюминиевых. Была бы вода.

   Индикаторная отвертка

3. На площадке стальной корпус щитка если не заземлен, посажен (закорочен) на нулевой (нейтральный) провод. Выполняйте измерения относительно выбранного ориентира.
4. Газовая труба – табу желающим заводить заземление, находится под нулевым потенциалом, соприкасается с землей. Найдете сколы краски, аксессуар используйте в целях (спиливать краску самостоятельно запрещено) идентификации фаз, нейтрали, заземления.
5. По вышеописанным причинам батареи из чугуна, алюминия, стали признаны неплохим ориентиром. Главное, обеспечить тесный контакт. Как проверить? Вызвонить две точки корпуса. Сопротивление составляет единицы ома – норма. При условии, что отопление включено. Согласно нормативам, корпус насоса заземляется, вероятность ошибки низкая.
6. Трубы канализации опорным источником заземления применять не рекомендуется. Условия проводимости определены количеством… стоков.

Ввиду разнообразия методик, ненадежности рекомендуется до начала серьезных работ провести тесты. Измерить потенциал между указанными ориентирами, фазой розетки. Расстояние между ориентиром, точкой назначения велико? Берем удлинитель. Особенно хорош фильтр питания персонального компьютера, снабженный характерной подсвечивающейся кнопкой. Фаза слева, левый штырь штекера (смотря какой стороной повернуть) помечаем маркером.

Затем вызваниваем с розеткой (без питания, понятное дело), делаем отметку с нужной стороны. Поясняем, можно обойтись без этого, с электрикой лучше отставить шутки. Осталось найти фазу, пользуясь помощью М890С. Ставим диапазон выше 380 вольт (между двумя фазами), начинаем измерять разность потенциалов между клеммами и щитком. Полагаем, дальнейший алгоритм понятен.

Правильно измерить потребление фазы

Измерим нагрузку фаз. Чтобы поставить правильные автоматы, соблюсти равномерное потребление. По правилам трехфазной сети каждую ветвь загружают одинаково, избегая перекосов на стороне поставщика. Оценим, какие фазы входят в квартиру. Проще заглянуть в подъездный щиток. Неопытный человек обязан прекратить попытки лезть туда. Легко получить удар током.

Дом старый – на виду увидите большую стальную пластину, которая явно соединяется с корпусом. Означенное – нейтраль. Дом питается трехфазным напряжением 380 вольт. Каждую квартиру снабжают чаще одной фазой. Тройку зажимов наблюдаем помимо заземлительной клеммы. Посмотрите, куда идут провода: автоматы, рубильники (сообразно счету квартир). Типичное количество соседей по площадке количеством три упрощает задачу анализа.

Теперь знаем метод отыскания фазы мультиметром, можем смело (с осторожностью, соблюдая меры безопасности) потыкать щупами. Потрудитесь выставить правильный диапазон, не сжечь прибор. Измерениями подтвердите или опровергните предположения. Фаз две – каждую нагрузите поровну. Изучите распаячные коробки, в большинстве старых домов находящиеся под потолком (большие круглые отверстия стены). Отключив снабжение квартиры, вооружившись тестером, поймите, куда и что идет. Используйте радикальный метод – отрубите одну пробку, посмотрите, где пропало питание.

Нагрузка двух фаз неравномерная – поправьте. Лучше сделать для автоматов и пробок, что положительно скажется на уменьшении стоимости оборудования распределительного щитка. В довершение по этой теме скажем, что правила работы предусматривают выполнение подобных мероприятий числом не менее двух лиц. Один обязательно страхует и готов отрубить подачу энергии, обрезать токоведущую жилу или ногой оттолкнуть страдающего от удара электричеством с опасной территории.

Схема питания квартиры двумя фазами

Как измерить трехфазное напряжение мультиметром

В этом разделе речь скорее пойдет о специфике трехфазных сетей. Большинство мультиметров позволяет измерять напряжение до 750 вольт переменного тока, чего вполне достаточно для работы с серьезными промышленными сетями. Каждый дом снабжается от трех фаз. А то, что в промышленности называют нейтралью, мы именуем нулевым проводом.

Сети предприятий прокладывают двух типов:

1. Механизмы с изолированной нейтралью нулевым проводом не пользуются. Внутри нагрузки фаз уравнены, токи утекают через эти же провода, которых в сумме три. Устанете искать нейтраль – линия отсутствует. Три провода фазные, относительно земли покажут напряжение 230 вольт, между собой – 380.
2. Заземленная нейтраль представляет нулевой провод. Помечается буквой N на коробках. Полезно смотреть принципиальные схемы промышленных приборов, приведенные на корпусе. Поможет понять раскладку.

Освоив методики работы с трехфазным напряжением, каждый сможет лучше понять электрическую разводку многоэтажного дома. Где из-под щитка поднимаются четыре жилы: три фазы и нейтраль.

Фазы автомобиля

Электрические сети помогают многим объектам. Автомобиль считается относительно простым устройством. Основу снабжения составляют аккумулятор 12 вольт (реально – 14,5 В), генератор, уровень выходного напряжения которого регулируется сообразно вариациям оборотов. Напряжение после выпрямления пригодно подпитывать аккумулятор бортовой сети. Активация вала генератора ведется аккумулятором через специальное регулирующее устройство.

Трехфазная схема Ларионова

Выпрямляемые диодным мостом схемы Ларионова фазы питают авто. Популярная сегодня методика. Диодов присутствует шесть штук. Фазы сливаются механическим объединением после выпрямления единой магистралью. Обеспечивает максимальную мощность. Чувствительные компоненты авто (бортовой компьютер), дополнительно выпрямляют нестабильный ток. Чтобы продлить срок службы устройства.

Далее напряжение идет потребителям. Дворники, система индикации, освещение, зажигание. Бортовой компьютер может выдать закодированное сообщение: пора проверить датчик фаз. Элемент, работа которого использует эффект Холла, определяет положение распределительного вала двигателя. Подобными оснащают стиральные машины, оценивая скорость вращения. Авто определяет угловое положение вала. Датчик выдает импульсы, оценивая параметры которых компьютер получит нужную информацию.

Сенсорами авто напичкан. На две клеммы подается питание, третья формирует сигнал. Для проверки посмотрим схему: местонахождение узлов. Затем вплотную займемся прозвонкой. Имитируя условия формирования импульсов, пользуйтесь постоянным магнитом.

Вопрос, как определить фазу и ноль мультиметром на авто, отпадает. Опорой служит корпус автомобиля – масса. Понятное дело, генератор работает только при запущенном двигателе. Внутри квартиры ищем фазу и нуль, здесь масса задана априори. Можно вызванивать пробитую изоляцию (например, диодов выпрямительного моста). На авто проще простого измерить три фазы мультиметром. Действующее значение косвенно сказали. Порядка 20 вольт (учитывая потери неидеального моста).

Ошибки пользователей мультиметра

Китайские мультиметры настроены работать, даже если неправильно поставлены щупы. Сломать прибор случайно остерегайтесь. Избегайте способа: воткнуть черный провод в разъем измерения высоких токов, красный – на свое место. Попытаетесь измерить переменное напряжение высоковольтной линии – ремонт обеспечен. Нельзя применять неправильные диапазоны. Зарекитесь пытаться измерить переменное напряжение, применив шкалу постоянного. Проверка фаз станет последней в жизни мультиметра.

Прибор выводится из строя большим напряжением переменной полярности. Прочее (к примеру, неправильная полярность щупов) не так страшно.

Как проверить землю с помощью мультиметра (шаг за шагом)

Мигают ли ваши фары? Ваша стиральная машина работает медленно, работает со сбоями или вообще не работает?

Если ваш ответ на эти вопросы положительный, возможной причиной является заземляющее соединение в вашем доме.

Заземление в домах — одна из самых важных тем, о которых вам нужно позаботиться.

Правильная работа электрических устройств не только важна, но и может стать решающим фактором между жизнью и смертью.

В этом руководстве вы найдете все, что вам нужно знать об испытательном полигоне.

Давайте приступим.

Что такое заземление?

Заземление, также называемое заземлением, является защитной практикой в ​​электрических соединениях, которая снижает риск или последствия поражения электрическим током.

При надлежащем заземлении электричество, выходящее из розеток или электрических устройств, направляется в землю, где рассеивается.

Без заземления это электричество накапливается в розетках или металлических компонентах устройства и может привести к тому, что приборы не будут работать или работать должным образом.

Человек, вступивший в контакт с этими электрически заряженными металлическими компонентами или оголенными проводами, подвергается риску смертельного поражения электрическим током.

Заземление направляет это избыточное электричество в землю и предотвращает все это.

Теперь вы понимаете, почему важно, чтобы розетки в вашем доме имели надлежащее заземление.

Мультиметр — это инструмент для устранения проблем с электричеством, которого достаточно для проверки заземления в розетках.

Как проверить заземление с помощью мультиметра

Поместите красный щуп мультиметра в выходной порт под напряжением, поместите черный щуп в нейтральный порт и запишите показания. Держите красный щуп в активном порту и поместите черный щуп в порт заземления. Если показания не такие, как в предыдущем тесте, ваш дом не имеет надлежащего заземления .

Они будут объяснены далее.

• Шаг 1. Вставьте щупы в мультиметр

При проверке заземления в домашних розетках обратите внимание на то, как вы подключаете щупы к мультиметру.

Подключите красный (положительный) щуп к порту мультиметра с маркировкой «Ω, V или +», а черный (отрицательный) щуп к порту мультиметра с маркировкой «COM или -».

Так как вы будете тестировать горячие провода, убедитесь, что ваши провода в хорошем состоянии, и вы не перепутаете выводы на мультиметре, чтобы не повредить его.

• Шаг 2. Установите мультиметр на переменное напряжение

Ваша бытовая техника работает от переменного тока, и, как и ожидалось, это тип напряжения, которое выдают ваши розетки.

Теперь вы просто поворачиваете циферблат мультиметра в положение напряжения переменного тока, которое обычно обозначается как «VAC» или «V~».

Это дает наиболее точные показания.

• Шаг 3: Измерьте напряжение между портами под напряжением и нейтралью

Поместите красный (положительный) щуп мультиметра в выходной порт под напряжением, а черный (отрицательный) щуп — в нейтральный порт.

Активный порт обычно является меньшим из двух портов на вашей розетке, а нейтральный порт является самым длинным среди них.

Заземляющий порт, с другой стороны, обычно имеет форму буквы «U».

Порты некоторых настенных розеток могут иметь различную форму, и в этом случае активный порт обычно находится справа, нейтральный порт — слева, а порт заземления — вверху.

Значение напряжения между проводами под напряжением и нейтралью важно для последующего сравнения.

Снимите мерки и перейдите к следующему шагу.

• Шаг 4: Измерьте напряжение между портами под напряжением и заземлением

Теперь выньте черный щуп из нейтрального выходного порта и воткните его в порт заземления.

Обратите внимание, что ваш красный зонд остается в активном порту.

Вы также должны убедиться, что щупы соприкасаются с металлическими компонентами внутри розеток, чтобы ваш мультиметр имел показания.

Проведите измерения и перейдите к следующему шагу.

• Шаг 5: Измерьте напряжение между нейтральным и заземляющим портами

Дополнительное измерение, которое вы хотите провести, — это показания напряжения между нейтральным и заземляющим портами.

Поместите красный щуп в нейтральный выходной порт, поместите черный щуп в порт заземления и проведите измерения.

• Шаг 6: Оценка результатов

Настало время для сравнения, и вы будете делать их много.

• Во-первых, если расстояние между вашим рабочим и заземляющим портами близко к нулю (0), возможно, ваш дом не заземлен должным образом.

• Далее, если измерение между вашими активными и нейтральными портами не находится в пределах 5 В или совпадает с измерением между вашими активными и заземляющими портами, возможно, ваш дом не заземлен должным образом. Это означает, что при наличии заземления, если тест «фаза и нейтраль» зафиксирует 120 В, ожидается, что тест «фаза и земля» зафиксирует от 115 В до 125 В.

• Если все это подтвердится, вы можете сделать еще одно сравнение. Это необходимо для проверки уровня утечки из заземления и определения его качества.

Получите разницу между показаниями теста «фаза и нейтраль» и теста «фаза и земля».

Добавьте это к показаниям теста «нейтраль и земля».

Если их сложение превышает 2 В, то ваше заземление не в идеальном состоянии и его следует проверить.

В этом видео мы объясняем весь этот процесс:

Еще один тест, который вы можете выполнить, касается удельного сопротивления заземления вашего заземления.

Однако это совсем другая тема, и вы можете ознакомиться с нашей подробной статьей о проверке сопротивления заземления с помощью мультиметра.

Проверка заземления с помощью лампочки

Для проверки заземления в домашней розетке с помощью лампочки вам понадобится шаровая розетка и пара кабелей.

Вкрутите лампочку, а также прикрепите кабели к шаровому патрону.

Теперь убедитесь, что другие концы кабелей оголены как минимум на 3 см (без изоляции) и вставьте их в выходные порты под напряжением и нейтралью.

Если лампочка не загорается, значит, ваш дом не заземлен должным образом.

Как видно, этот тест не такой подробный и точный, как тест мультиметром.

Заключение

Проверка заземления в вашем доме — довольно простая процедура.

Все, что вам нужно сделать, это провести измерения между различными настенными розетками и сравнить эти измерения друг с другом.

Если эти измерения не совпадают или остаются в пределах заданных диапазонов, заземление в вашем доме неисправно.

Часто задаваемые вопросы

Как узнать, что у вас плохой провод заземления?

Одним из распространенных симптомов плохого заземления в домах является тусклый или мерцающий свет. В других случаях электроприборы в вашем доме могут не включаться или работать неправильно.

Сколько Ом должно быть у заземляющего провода?

Ожидается, что сопротивление в вашем домашнем заземлении будет составлять не более 5 Ом, в то время как наиболее оптимальное значение равно нулю (0) Ом. Чем ближе значение сопротивления к нулю, тем лучше заземление.

К чему может привести ослабление провода заземления?

Ненадежное заземление приведет к тому, что ваши лампочки станут тусклыми или мерцают. Это также приводит к неисправности или полному прекращению работы электроприборов, поскольку для их работы не хватает мощности.

Проверка напряжения перед прикосновением

• 20 июля 2016 г.
• бклиетт

Категории: Без категорий

В этой процедуре мы рассмотрим метод «Проверка перед касанием», когда правильно подтверждается, что цепь обесточена. Мы рассмотрим следующие понятия:

• Принципы проверки перед касанием
• Ключевое обучение одной компании
• Процедура ТБТ
• Другие вопросы тестирования

Большая часть нашего обсуждения будет относиться к системам низкого напряжения (600 Вольт или ниже). Однако многие принципы, используемые для тестирования систем низкого напряжения (LVS), часто используются и при тестировании систем среднего напряжения (MVS), а также с небольшими корректировками.

Это фотография типичного стартера.

Один стартер

Теперь представим это на примере: Один стартер выключен и обесточен. Кажется, что ничего не движется, и кажется безопасным начинать работу, но как убедиться, что стартер выключен и работает стабильно? Вот несколько ключевых принципов ТБТ.

• Считать, что все цепи находятся под напряжением до проведения испытаний
• Проверка каждого проводника, к которому нужно прикоснуться
• СИЗ требуются до завершения теста
• Знание оборудования обязательно
• Повторите проверку цепи, если непрерывность задания нарушена.

Выбор подходящего тестера

• Индикация нуля должна означать отсутствие напряжения
• Тестеры с ограничениями
  • Мультиметры могут иметь неправильную настройку… должен быть автоматический выбор диапазона
  • Некоторые тестеры соленоидов могут не всегда показывать
  • Датчики приближения могут давать ложные показания
• Тестер только напряжения должен использоваться для TBT

Средства индивидуальной защиты (СИЗ)

Требуемые защитные перчатки

В таблице 3-3. 9.1 документа NFPA 70E описываются различные категории риска опасности в классификациях, а также указывается, что перчатки, рассчитанные на номинальное напряжение, ТРЕБУЮТСЯ для всех испытаний напряжением выше 50 Вольт.

Таблица безопасности

Надлежащие средства индивидуальной защиты от дугового разряда также необходимы при тестировании любой электрической цепи высокой мощности. Обязательно подтвердите это, указав минимальные требования к СИЗ, а также дополнительные требования к противопожарной одежде в соответствии с таблицами вашего объекта, размещенными в ECR. Если вам нужна подходящая спецодежда, убедитесь, что вам ее предоставляет надежная и проверенная компания по производству спецодежды. Наряду с одеждой убедитесь, что у сотрудников есть соответствующие перчатки и маски для лица, чтобы защитить как можно большую часть тела. Было бы неплохо поискать защитные маски, достаточно толстые, чтобы защитить их лицо, но при этом совершенно не мешающие дыханию. Справочник NEC 2005 года требовал, чтобы на распределительном устройстве были размещены этикетки с предупреждением о высокой энергии. Thes>Отсутствие проверки напряжения

Счетчик необходимо всегда проверять до и после проверки отсутствия напряжения. Источник напряжения должен быть того же типа. Например, если вы тестируете цепь переменного тока, вам следует протестировать счетчик с источником переменного тока. Правильное обращение с тестовым измерителем более важно при тестировании внутри перегруженной панели. Всегда сначала подключайте заземление или нейтраль черным проводом, а красный провод подключайте к измерителю. Конечно, тестирование электрооборудования может быть смертельно опасным, и его следует доверять только квалифицированным специалистам. Если вам потребуются какие-либо электрические услуги, может быть безопаснее и даже выгоднее обратиться к подобным электрическим компаниям, которые можно найти на сайте hometeamelectric.com/city-page/cathedral-city/ или на аналогичном веб-сайте.

Электрический тестер Fluke T Pro

Это позволяет увеличить радиус действия зонда, удерживая при этом руку подальше от источника потенциального напряжения. После того, как часть оборудования, например стартер, будет должным образом обесточена и заблокирована, осмотрите ножевые лезвия. Перед выполнением любого теста убедитесь, что они физически отключены.

При проверке напряжения относительно земли обязательно используйте защитные перчатки хорошего качества, такие как те, которые можно приобрести на сайте unigloves.co.uk или на других подобных веб-сайтах продавцов защитных перчаток. Это может гарантировать, что вы не получите удар током во время проверки напряжения. Кроме того, используйте надежную наземную контрольную точку. Вы можете убедиться, что контрольная точка безопасна, проверив ее с помощью известного источника напряжения или проверив непрерывность на другой контрольной точке заземления. При проверке на отсутствие пускателя вы можете столкнуться с двумя разными способами подачи трехфазного напряжения на контактор. На некоторых объектах заземляют фазу B на вторичной стороне понижающего трансформатора с диким треугольником и не предохраняют фазу B и пускатель. Фаза A C защищена предохранителем, а фаза B подключается непосредственно от верхнего болта зажима плавкого предохранителя к стороне линии контактора. Стартеры, подключенные таким образом, требуют проверки по девяти пунктам при доказательстве отсутствия проверки. Эти проверки будут

• Заземление на фазу A, фазу B и фазу C в верхней части зажимов предохранителя
• Заземление фаз A и C в нижней части зажимов предохранителей
• Затем от A до B, от A до C и от B до C на верхних зажимах предохранителей, а затем снова на нижних.

Показания напряжения

Если оборудование, которое только что было обесточено, все еще показывает напряжение, первое, что вам нужно сделать, это убедиться, что вы находитесь в правильной цепи. Вы можете сделать это, проверив свои схемы и этикетки. После того, как цепь проверена, вы должны определить, индуцируется ли напряжение, проверив ее с помощью измерителя низкого входного импеданса, который должен свести индуктивность к нулю. Если напряжение по-прежнему присутствует, проверьте цепь на возможное обратное питание или неисправность оборудования.

Наведенное напряжение

Предположим, например, что верхнее значение цифрового измерителя Z составляет 95 В, аналоговое значение — 80 В, а нижнее значение Z цифрового измерителя — ноль вольт. Приведенные значения предназначены для примера и не предназначены для указания того, каким будет значение индуцированного напряжения в каждом случае, учитывая, что они различаются. Аналоговый измеритель обычно имеет более низкое значение импеданса, чем цифровой измеритель, в то время как измеритель с низким импедансом обычно снижает напряжение в цепи и, в конечном итоге, снижает напряжение до нуля.

Изолированные проводники

Тестер приближения следует использовать для первой проверки, если цепь изолирована или обмотана лентой. Из-за ограничений тестера по низкому напряжению на него не следует полагаться как на единственный выполненный тест. Если напряжение не указано, наденьте надлежащие средства индивидуальной защиты, поднимите проводник для проверки. Проверьте ноль вольт с помощью контактного измерителя. Если с помощью бесконтактного тестера отображается напряжение, убедитесь, что правильная цепь заблокирована. Если напряжение присутствует, нагрузите цепь на выключателе измерителем низкого импеданса и повторно проверьте изолированный проводник.

Проверка наведенного напряжения на изолированных проводниках

Обратное напряжение в зависимости от наведенного напряжения

Для этого теста может потребоваться более одного человека, или может потребоваться подключение счетчика к цепи. Бесконтактный тестер покажет наведенное напряжение на изолированном проводнике, но не покажет напряжение из-за нагрузки цепи измерителем с низким импедансом.

Рекомендации по тестированию систем среднего напряжения

В отличие от низкого напряжения, бесконтактный тестер для среднего напряжения является хорошим выбором в качестве теста перед измерителем касания в большинстве ситуаций. Это связано с тем, что цепи среднего напряжения создают сильное электрическое поле для испытаний.
