Как определить на аккумуляторе плюс и минус

В наши дни такие устройства уже не применяются. Прежде чем установить под капот, в них следует налить электролит и подзарядить. Они продаются уже готовыми к эксплуатации, абсолютно герметичны, виброустойчивы и практически не требуют к себе внимания до окончания срока службы. Правда, в случае неисправности такая батарея не подлежит ремонту, ее можно лишь заменить на новую.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Что означает прямая и обратная полярность аккумулятора
• Прямая и обратная полярность аккумулятора: в чем разница и как определить
• Полярность аккумулятора
• Подбор аккумулятора для автомобиля: полярность
• Где плюс, где минус на АКБ 18650
• Легкий способ правильно определить полярность вашего аккумулятора (фото, видео)
• Как определить полярность на аккумуляторе (+ и -) при отсутствии маркировок и надписей?
• Как определить полярность аккумулятора автомобиля
• Масса аккумулятора. Плюс или минус? Почему греется масса?
• Какую клемму нужно первой снимать с аккумулятора

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как определить полярность аккумулятора — прямая или обратная?

Что означает прямая и обратная полярность аккумулятора

Полярность автомобильного аккумулятора. Если выбрать неподходящую полярность Вы просто не сможете правильно подключить аккумуляторную батарею и начать её эксплуатацию. Дело в том, что посадочная ниша под аккумулятор позволяет установить его в одном положении. Если полярность будет неподходящей, то длины проводов с клеммами просто не хватит, чтобы подключить их к соответствующим выводам батареи. Аккумулятор на Audi Q7. Можно заняться удлинением соответствующих проводов и выйти из сложившейся ситуации при наличии соответствующих навыков и инструментов, конечно.

В такой ситуации, скорее всего, Вы поедете обратно в магазин или обратитесь в интернет-магазин для замены АКБ на модель требуемой полярности. Обычно продавцы идут навстречу, и аккумулятор можно будет заменить. Но, дабы не терять драгоценное время, выбрать требуемую полярность лучше сразу.

Производители выпускают аккумуляторные батареи с шестью видами полярности. Они отличаются компоновкой и объединением между собой элементов АКБ. Наиболее распространены из них четыре вида полярности.

Два вида используются в аккумуляторах для легковых автомобилей и ещё два — для грузовых. Перед тем, как определить полярность аккумулятора автомобиля, разверните его к себе лицевой частью там, где наклейка. Выводы аккумулятора будут находиться на верхней стороне аккумулятора на ближней к вам стороне.

Возможны два варианта:. Это — обратная полярность или европейская. На изображении ниже показан вид аккумулятора автомобиля сверху. Обратная полярность аккумулятора автомобиля. Аккумулятор на Toyota Land Cruiser Prado.

Это — прямая полярность аккумулятора автомобиля или российская. Ниже можно посмотреть вид сверху на батарею с прямой полярностью. Прямая полярность аккумулятора автомобиля. Аккумулятор на Porsche Cayenne На большинстве аккумуляторов для грузовых автомобилей выводы располагаются по одной из коротких сторон АКБ.

Чтобы определить полярность автомобильного аккумулятора, поворачиваем батарею к себе стороной с выводами и смотрим их расположение. Здесь также два варианта:.

Это полярность автомобильного аккумулятора обратная или европейская. Обратная полярность грузового аккумулятора. Это полярность автомобильного аккумулятора прямая или российская. Прямая полярность грузового аккумулятора. В этом случае контакты АКБ расположены по диагонали. Диагональное расположение выводов. Они представлены на изображениях ниже. Полярность 6. Полярность 9. Позвонив по телефонам 8 и 8 Вы получите профессиональную консультацию по подбору аккумулятора и сможете оформить заказ через оператора.

Оригинальные автомобильные аккумуляторы и АКБ для мотоциклов и мототехники в Москве и Московской области — низкие цены, срочная доставка и самовывоз. Мы предлагаем вам купить АКБ, цена которых, равно как и качество, Вас не разочаруют.

Возможна доставка аккумуляторов в удобное для вас время по указанному адресу. Розница, мелкий и крупный опт — все это доступно вам при сотрудничестве с нашим интернет-магазином.

Продажа, доставка, установка и обслуживание аккумуляторов для автомобилей и мототехники — наша профессия. Качество, оперативность и профессиональный подход — наше кредо! О нас. Подбор аккумулятора для автомобиля: полярность Выбирая аккумулятор для своего автомобиля необходимо обратить внимание на такие параметры, как полярность, типоразмер корпуса, стартерный ток и номинальную емкость.

Предыдущая статья. Следующая статья. О нас Оригинальные автомобильные аккумуляторы и АКБ для мотоциклов и мототехники в Москве и Московской области — низкие цены, срочная доставка и самовывоз.

Предложение на сайте не является публичной офертой. Помощь Отзывы О компании F. Информация Доставка и оплата Карта сайта. Москва, ул. Нагатинская, д. Реутов, ул. Фабричная, д.

Прямая и обратная полярность аккумулятора: в чем разница и как определить

Масса аккумулятора как правило представлена минусовой клеммой. Если быть технически корректным, то у аккумулятора массы нет, масса есть у автомобиля. У современных автомобилей масса крепится к минусовому выводу аккумулятора. Причина этого в том, что когда масса аккумулятора была положительной, кузов быстрее изнашивался подвергался коррозии. На всех аккумуляторах масса минусовой вывод по размерам меньше, чем плюсовой и обозначается знаком «-«. Если у вашего автомобиля греется клеммы массы, скорее всего причина кроется в плохом контакте. Если клемма массы аккумулятора греется, совершите следующие действия:.

плюс и минус аккумулятора. А теперь о том, чем грозит.

Полярность аккумулятора

У автомобильных аккумуляторов бывает полярность двух видов, прямая полярность аккумуляторов и обратная полярность аккумуляторов. Во всех этих случаях речь идет о понятии определения расположения положительной и отрицательной клемм аккумулятора. Это расположение нужно знать, когда вы собираетесь самостоятельно подобрать и купить новый аккумулятор для вашего любимого автомобиля. В случае ошибки, при подключении провода вашего автомобиля могут просто не дотянуться к клеммам нового аккумулятора. Для правильно определения полярности аккумулятора, его необходимо развернуть к себе или в случае нахождения на машине представить расположенным к себе лицевой стороной, то есть стороной, которой расположены клеммы ближе к краю, как на рисунке. На этой стороне производители также размещают свои фирменные надписи и наклейки с данными о характеристиках аккумулятора. Многие производители также обозначают плюсовую и минусовую клеммы различными цветами, красный это плюс, синий это минус, а на клеммы одевают пластмассовые колпачки или пластмассовые крышки этих цветов. У большинства аккумуляторов для автомобилей европейских марок плюсовая клемма располагается справа — полярность обратная, автомобилей японских и корейских производителей плюсовая клемма располагается слева — прямая полярность.

Подбор аккумулятора для автомобиля: полярность

Основной функцией автомобильного аккумулятора акб является запуск двигателя. В нормальных условиях потраченная энергия восполняется генератором, сразу после пуска мотора. Таким образом, происходит автоматическая подзарядка, не требующая внешнего вмешательства. Если заряда не хватает для запуска двигателя, выполняют зарядку от внешнего источника питания.

В статье рассмотрена полярность аккумулятора, виды, чем они отличаются, как их определять. Такую информацию знать необходимо, чтобы не путать полярности, делать всё правильно.

Где плюс, где минус на АКБ 18650

Полярность для аккумуляторов в частности для автомобильных бывает всего только двух видов, прямая полярность аккумуляторов и обратная полярность аккумуляторов. Правильно подобрать полярность автомобильного аккумулятора это довольно ответственное занятие, если вы ошибетесь с полярностью то при установке может возникнуть проблема с подключением, полюсным провода вашего автомобиля могут не дотянуться к клеммам аккумулятора если полярность у него не та что должна быть для данной модели автомобиля. Еще раз напомним в особенности для водителей — женщин, прямая полярность это когда плюсовая клемма располагается слева, соответственно если плюсовая клемма располагается справа то аккумулятор обратной полярности. Для более точного определения где плюс а где минус многие производители отмечают это различными цветами, красный это плюс, синий это минус, на клеммы одевают пластмассовые колпачки или пластмассовые крышки на самой крышке аккумулятора, также некоторые производители отмечают плюс или минус прямо на свинцовой клемме соответствующими знаками. Повтор для усвоения данного материала, берем аккумулятор и устанавливаем перед собой длинной стороной к себе, клеммы располагаются с одной стороны аккумулятора ближе чем с другой, поворачиваем аккумулятор длинной стороной где клеммы ближе к краю к себе.

Легкий способ правильно определить полярность вашего аккумулятора (фото, видео)

Аккумулятор li ion представляет собой батарейку цилиндрической формы. В длину они 66 мм, а в диаметре 18 мм. Поскольку внешне аккумуляторы очень похожи на гальванические элементы типа АА и подобные им, определить полярность источника питания можно так же, как в случае с пальчиковой батарейкой. Существует два основных способа нахождения плюса и минуса: путем внешнего осмотра элемента или при помощи любого инструмента, которым можно измерить напряжение на полюсах. Самый простой способ определения полярности — изучение маркировки, нанесенной на корпус изделия. На наклейке можно увидеть всю необходимую информацию, среди которой:. Если подозрений в ошибочной маркировке нет, можно смело ориентироваться на эти значки.

Любой автомобилист хотя бы раз в жизни попадал в ситуацию, когда нужно снять аккумулятор, например, для проведения ремонтных работ в машине.

Как определить полярность на аккумуляторе (+ и -) при отсутствии маркировок и надписей?

Аккумуляторная батарея — важнейший элемент каждого автомобиля. От нее зависит уверенный старт мотора двигателя, и она занимается питанием электрических компонентов автомобиля, когда не поступает энергия от генератора. Автомобильная аккумуляторная батарея является, чаще всего, расходным элементом, ресурс которой ограничен.

Как определить полярность аккумулятора автомобиля

ВИДЕО ПО ТЕМЕ: Определение полярности автомобильного аккумулятора

Не знаете какой аккумулятор выбрать? Позвольте Вам помочь. Написать Директору Новости Статьи Услуги. По бренду:. По ёмкости:.

Проще всего это сделать тестером или мультиметром. Если нет прибора то можно это сделать с помощью простого картофеля.

Масса аккумулятора. Плюс или минус? Почему греется масса?

В автомобиле без аккумулятора невозможно запустить двигатель, поэтому важно поддерживать данное устройство в рабочем состоянии. Иногда бывает трудно определить полярность АКП, особенно часто такое явление наблюдается при установке переполюсованного агрегата. Передвигаться на автомобиле с неправильно подключенными клеммами опасно. Поэтому перед подсоединением нужно точно определить, с какой стороны плюс, а с какой — минус. Данный термин указывает на расположение внешних клемм устройства.

Какую клемму нужно первой снимать с аккумулятора

Если Вы зарегистрированы, но забыли пароль, Вы можете его запросить. Продажа авто, мото Вместе с Авто. Ford Focus.

Аккумулятор 18650: Характеристики и Как заряжать

Аккумулятор li ion 18650 представляет собой батарейку цилиндрической формы. Она мало чем отличается от обычных, элементов питания АА «пальчиковых», но имеют большие размеры. В длину они 66 мм, а в диаметре 18 мм.

Содрежание

• Виды и типы аккумуляторов Li Ion 18650
• Аккумуляторы 18650 с защитой
• Как расшифровывается маркировка
• Где применяются батарейки 18650
• Как определить плюс и минус
• Общие характеристики 18650
• Как правильно выбрать для себя батарейку 18650
• Схемы соединения аккумуляторов
• Как проверить емкость АКБ
• Как заряжать и каким током
• Как восстановить аккумулятор 18650

Виды и типы аккумуляторов Li Ion 18650

Все аккумуляторы 18650 можно разделить на виды по материалу катода. Именно от этого компонента зависят основные эксплуатационные характеристики элементов питания: емкость и возможный ток разряда.

Самыми распространенными являются литий-кобальтовые аккумуляторные батареи. От других элементов питания они отличаются большим значением емкости. Поэтому их можно дольше эксплуатировать.

Существуют еще группа литий-марганцевых аккумуляторных батарей. По сравнению с литий-кобальтовыми, они имеют меньшую емкость, но при этом отличаются более высоким разрядным током.

Последняя группа – это литий-феррофосфатные элементы питания. Несмотря на то, что они не имеют большую емкость и не отличаются высоким напряжением, их можно эксплуатировать более 1000 циклов. Кроме этого, до полной зарядки необходимо подержать батарейки в станции 1 час.

Аккумуляторы 18650 с защитой

Требования безопасности, предъявляемые к эксплуатации литий-ионных аккумуляторных батарей, гласят, что напряжение внутри элементов питания должно находиться в диапазоне 2,5-4,2 вольта. Самостоятельно очень сложно контролировать этот параметр, поэтому специально для этого придумана плата с защитой. Этот элемент предотвращает выход напряжения за указанный диапазон.

Производители припаивают эту плату к выводам, используя стальную или алюминиевую ленту. Крупные заводы питательных элементов редко выпускают подобные защиты. В устройствах, для которых они изготавливаются, имеются контроллеры заряда-разряда. Это батареи для ноутбуков, шуруповертов и других сложных блоков.

Больше всего защищенных литий-ионных батарей 18650 выпускают Китайские производители. На незащищенный аккумулятор припаивают защитную плату и оборачивают в специальный термозащитный материал. Их длина, из-за использования платы, на несколько миллиметров увеличивается.

Все устройства, на которых нет элемента для контроля состояния за батареей, лучше комплектовать защищенными аккумуляторами. В противном случае они могут выйти из строя, разрядившись в ноль или взорваться. При этом защита не сможет предотвратить перегрев элемента питания. Она контролирует состояние напряжения.

Как расшифровывается маркировка

В качестве примера можно рассмотреть литий-ионную батарею ICR18650-26F M.

1. Первый символ «I» используется на всех элементах данного типа, которые создаются по одной технологии;
2. Вторая буква позволяет понять, из какого материала выполнен катод. Для литий-ионных батарей это может быть кобальт – С, марганец – М, железофосфат – F;
3. Следующая буква – R – расшифровывается как аккумулятор;
4. Цифры 18650 можно разделить на два блока: 18 и 65. Это длина и диаметр соответственно;
5. Последняя цифра 0 – это форма, то есть цилиндр.

При этом у различных производителей маркировка может сильно отличаться.

Где применяются батарейки 18650

Сфера применения элементов питания и частота их использования намного шире, чем кажется многим. Из-за того, что они закрываются в специальную защиту, их не всегда видно.

Устанавливаются в следующие устройства:

• Ноутбуки;
• Фонарики;
• Power Bank;
• Различные гаджеты.

Они применяются везде, где обычные пальчиковые батарейки справиться с задачей не способны. Батарейки li ion 18650 отличаются большей емкостью и напряжением, их можно много раз перезаряжать и использовать заново.

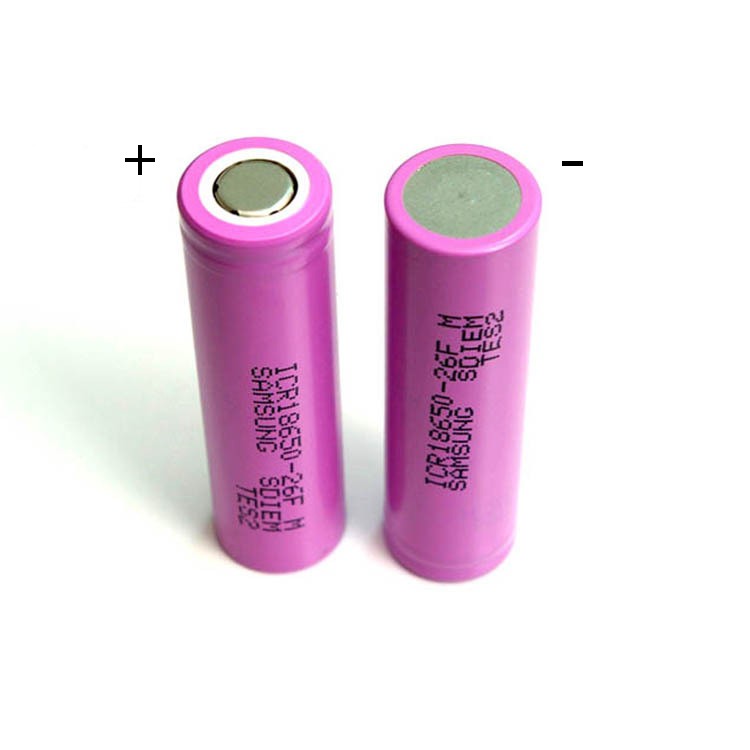

Как определить плюс и минус

По сравнению с элементами питания АА и ААА, в литий-ионных нет такой заметной внешней разницы между плюсовой и минусовой клеммы, но разобраться достаточно легко:

• На «плюсовой» стороне имеются небольшие отверстия в количестве 3-4 штук.
• «Плюсовая» сторона немного выступает».
• «Минус полностью плоский.

Общие характеристики 18650

Емкость (mAh)	Выходное напряжение (В)	Максимальный ток (А)	Защитная плата
1100	3.3		+/-
1300	3.6	18	+/-
1620	3,6-3,7	20	+/-
2000	3,6-3,7	20-30	+/-
2100	3,6-3,7	20-30	+/-
2200	3,6-3,7	20-30	+/-
2400	3,6-3,7	20-30	+/-
2500	3,6-3,7	20-35	+/-
2600	3,6-3,7	20-35	+/-
2800	3,6-3,7	20-35	+/-
3000	3,6-3,7	20-35	+/-
3100	3,6-3,7	20-35	+/-
3200	3,6-3,7	20-35	+/-
3350	3,6-3,7	20-35	+/-
3400	3,6-3,7	20-35	+/-
3500	3,6-3,7	20-35	+/-
3600	3,6-3,7	20-35	+/-

В таблице приведены наиболее популярные аккумуляторы.

Размеры с защитой 66,5*18 мм и 66*18 мм без защиты. Вес в среднем около 40 грамм.

Основные производители: Samsung, Fenix, Avant, LG, Panasonic, Olight, Camelion, Proconnect, Rombica, SANYO и SONY.

Как правильно выбрать для себя батарейку 18650

Литий-ионные батареи отличаются друг от друга по некоторым характеристикам. Из-за этого необходимо обращать внимание на их тип и технические характеристики, прежде чем совершать покупку.

При выборе аккумулятора li ion 18650 необходимо обращать внимание на следующие характеристики:

• Энергоемкость;
• Номинальный ток;
• Напряжение
• Склонность к перегреву.

Если необходимо приобрести батарейки с большей автономностью, то необходимо обращать внимание на емкость, которая измеряется в mAh. Но, чем выше будет показатель емкости, тем меньше будет ток. Поэтому жертвуя одним, можно приобрести другое. Если говорить простым языком, то сила тока влияет на склонность элемента питания перегреваться.

Напряжение аккумуляторной батареи зависит от заряда. Напряжением может быть номинальным, минимальным, максимальным и реальным. Начальное напряжение производитель указывает на упаковке. Важно, чтобы его значение не опускалось ниже 2,4 Вольт, иначе батарею будет крайне сложно реанимировать. При использовании аккумуляторов, которые плохо выдерживают высокую температуру, можно стать свидетелем ее взрыва.

Рейтинг аккумуляторных батарей исходя из опыта эксплуатации

Схемы соединения аккумуляторов

К батареям можно приобрести кейсы, с помощью которых несколько элементов соединяются в одну большую. Если соединить несколько таких элементов питания с помощью кейсов параллельно, то емкость увеличится на столько, сколько аккумуляторов будет подсоединено 3600*3=10800 mAh. При этом напряжение будет равно напряжению одной батареи. От емкости зависит длительность их использования.

Параллельное соединение аккумуляторов 18650

Их можно соединить последовательно. В этом случае напряжение сложится, а емкость останется равной одной батареи. Сделать это можно с помощью специального кейса. Соединяя 3 элемента питания по 3,7 v мы получим 11,1 вольтовый аккумулятор 3600 мАh.

Последовательное соединение аккумуляторов 18650

Как проверить емкость АКБ

Существует несколько эффективных способов узнать емкость любого аккумулятора. Некоторые из них не требует особых затрат или специальной аппаратуры, а только нехитрые математические вычисления.

Точность таких методов не так высока, как при использовании специальных устройств, однако они позволяют узнать приблизительную емкость. Для многих этого будет достаточно.

Итак, для вычисления емкости бесплатным методом необходимо использовать известный ток. В характеристиках аккумулятора имеется информация о токе. Батарея, имеющая емкость 3600 заряжается на протяжении 36 часов током 100 мАч. Это значит, что конечный результат получается за счет перемножения двух составляющих: времени и тока. Поэтому, зная, сколько требуется для полной зарядки, можно узнать емкость.

Для измерения емкости другим способом, необходимо будет потратить деньги. Существует множество интеллектуальных зарядных устройств, с помощью которых можно быстро измерить емкость. Их можно приобрести в специализированном магазине или на aliexpress. Они используются для измерения различных показателей, а не только емкости.

Устройство измеряющее реальную емкость

Для осуществления третьего способа понадобятся такие детали, как АКБ, часы, амперметр с фонариком. Необходимо вставить батарейку в фонарик, включить его на максимальную мощность. Амперметр необходимо для измерения тока. Если фонарик будет светить 20 часов с потреблением тока в 100 мА, то получаем 20*100= 2000 мАч.

Как заряжать и каким током

Литий-ионные элементы могут заряжаться различными станциями. Главное, чтобы значение напряжения было 5 В, а тока от 0,5 до 1 от номинальной емкости батареи. Зарядка литиевого элемента, имеющего емкость 2600 мАч, производится током значением от 1,3 до 2,6 ампер.

Весь период зарядки можно разделить на несколько этапов. Сначала блок, используя ток 0,2 от величины емкости, производит зарядку на протяжении часа. При этом значение напряжения варьируется в пределах 4,1-4,2 вольта. Далее напряжение возрастает.

Что бы не забивать себе голову стоит просто купить зарядное устройство для пальчиковых аккумуляторов.

Как восстановить аккумулятор 18650

Аккумулятор 18650 восстановить можно только в том случае, если он не полностью разрядился. Иногда даже не полностью разряженную батарею реанимировать сложно. Но есть один далеко не всем известный вариант с отключением платы.

Выполняется он так:

• Снимается защита в виде платы.
• С помощью тестера измеряется напряжение на выходах. Его значение должно находиться в диапазоне 2 -2,5 В.
• Используя зарядное устройство регулировкой тока, необходимо подключить к АКБ, выставив 100 мА и 4,2В.

Если батарея начнет заряжаться, значит, она еще жива и ее можно восстановить.

Остались вопросы по Аккумуляторам 18650 или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полезным, полным и точным.

Как отличить положительную и отрицательную батарею и принцип работы

1. Как отличить положительную и отрицательную батареи
2. Как отличить цилиндрическую положительную и отрицательную батареи
3. Подключить сначала положительную или отрицательную батарею
4. Как Работа литиевой положительной и отрицательной батареи
5. Что происходит, когда вы подключаете положительную и отрицательную клеммы батареи к отрицательной клемме
6. Как параллельно соединить положительные и отрицательные клеммы батареи
7. Как последовательно соединить положительную и отрицательную клеммы аккумулятора
8. Как очистить положительный и отрицательный аккумуляторы
9. Заключение

Батарейки присутствуют в каждом приборе, который мы используем в повседневной жизни. Понимание основных принципов работы батарей может помочь нам понять и правильно использовать батареи, а также заменить батареи.

Начнем с правильного определения положительного и отрицательного полюсов аккумулятора. Различные типы батарей имеют разные положительные и отрицательные клеммы. Положительная клемма цилиндрической батареи выступает, а гладкая поверхность является отрицательной клеммой. Алюминиевый (Al) язычок карманного аккумулятора является положительным электродом, а никелевый (Ni) язычок используется в качестве отрицательного электрода.

Эта статья поможет вам разобраться в положительных и отрицательных частях аккумулятора и о том, как обращаться с ними, чтобы избежать несчастных случаев с электрическим током.

Откуда вы знаете положительный и отрицательный аккумуляторы

Большинство аккумуляторов имеют этикетки с указанием положительных и отрицательных контактов. Однако бывают случаи, когда метки могут отсутствовать, и определить положительные и отрицательные клеммы аккумулятора может быть сложно.

К счастью, большой процент литий-ионных аккумуляторов имеет знак плюс (+), обозначающий положительный результат, и знак минус (-), обозначающий отрицательный. Что касается кабелей, большинство красных кабелей указывают на положительную сторону, а черные — на отрицательную.

Как отличить цилиндрическую положительную и отрицательную батарею

Цилиндрические батареи типа 18650，21700 часто используются в качестве батареи ховерборда, батареи фонарика и т. д. При замене или установке в аккумуляторный отсек необходимо очистить положительный и отрицательные полюса батареи. Самый простой способ защитить аккумулятор от этого — понять положительные и отрицательные стороны вашего аккумулятора.

Одним из наиболее распространенных цилиндрических аккумуляторов является литий-ионный аккумулятор 18650. В этих батареях положительный электрод имеет покрытие из оксида алюминия и кобальта, а отрицательный электрод изготовлен из углеродных материалов, таких как силикон и графит. Кроме того, каждая сторона цилиндрических батарей имеет свой уникальный дизайн; Положительный конец цилиндрической батареи выступает, а гладкая поверхность является отрицательным электродом. А в батарейном отсеке пружина соединена с гладкой минусовой клеммой.

Подключить сначала положительный или отрицательный аккумулятор

Знаете ли вы, что существует обязательная процедура для подключения аккумулятора? Что ж, есть, и мы рады поделиться ею с вами. При подключении литиевых батарей сначала подсоедините положительную клемму, а затем отрицательную. Противоположное верно при отключении батареи; начните с отрицательной клеммы, затем положительную.

Как работают литиевые положительные и отрицательные батареи

Общий состав литий-ионной батареи состоит из анода, катода, электролита, сепаратора и коллекторов положительного и отрицательного тока. Черный отрицательный и красный положительный анод и катод соответственно удерживают литий.

Ионы лития перемещаются от анода к катоду через электролит во время зарядки аккумулятора и наоборот. Сепаратор действует как экран, разделяющий анод и катод.

Направление движения ионов лития определяет, заряжается батарея или разряжается. Когда батарея одновременно разряжается и обеспечивает электрический ток, ионы лития текут от анода к катоду, генерируя электроны, которые текут между двумя сторонами. При зарядке ионы лития перетекают от катода к аноду, создавая заряд на положительном красном токоприемнике.

Что происходит при подключении положительной клеммы аккумулятора к отрицательной клемме

Клеммы аккумулятора следует подсоединять правильно и осторожно. Невыполнение этого требования может привести к повреждению аккумулятора и причинить телесные повреждения.

В случае батареи 12 В на каждую клемму требуется ток 12 В. Положительный кабель использует +12 В, а отрицательный кабель использует -12. Когда положительный кабель подключен к отрицательной клемме, батарея будет чрезмерно компенсировать, пытаясь превратить положительные 12 В в отрицательный ток, что приведет к короткому замыканию и неконтролируемому скачку напряжения, который может повредить все компоненты.

Параллельное соединение положительной и отрицательной клемм аккумуляторной батареи

Параллельное соединение используется, когда необходимо увеличить номинальный ток при сохранении напряжения аккумуляторной батареи. Для параллельного соединения батарей:

I. Используйте соединительный кабель для соединения двух положительных клемм батареи.
II. Возьмите отдельные перемычки и соедините отрицательные клеммы (отмечены знаком минус (-)).
III. Для питания устройства используйте другую пару перемычек и соедините красную положительную клемму с положительной клеммой вашего устройства. Сделайте то же самое для отрицательных клемм.
Вот как вы делаете параллельное соединение. Два литий-ионных аккумуляторных блока 12 В 100 Ач можно соединить параллельно, чтобы сформировать аккумуляторный блок 12 В 200 Ач.

Как соединить положительные и отрицательные клеммы батареи последовательно

В отличие от параллельного соединения, последовательное соединение имеет постоянный номинальный ток, но увеличивает напряжение подключенных батарей. Например, если есть две батареи с 6 В и 10 А, когда они соединены последовательно, Ампер останется постоянным на десяти, а напряжение изменится на 12 В.
Крайне важно использовать аккумуляторы с точной емкостью. Для последовательного соединения:

I. Используйте соединительный кабель и подключите его к отрицательной клемме аккумулятора.
II. С помощью того же кабеля-перемычки подсоедините другой конец кабеля, использованного в пункте (I) выше, и подсоедините его к положительной клемме второй батареи.
III. Теперь, используя другой набор соединительных кабелей, соедините положительную клемму аккумулятора с положительной стороной вашего устройства. Тем же кабелем подключите отрицательную клемму аккумулятора к отрицательной стороне вашего устройства.
При этом у вас есть последовательное соединение.

Как очистить положительные и отрицательные аккумуляторы

Очистка положительных и отрицательных компонентов литий-ионных аккумуляторов является деликатным делом, требующим особого внимания. Самое главное — убедиться, что ток не течет через аккумулятор. При необходимости отсоедините положительную и отрицательную клеммы аккумуляторной батареи.

Если вы не можете отсоединить клеммы, осторожно используйте горячую воду, чтобы очистить клеммы от грязи и мусора. Кроме того, используйте зубную щетку, чтобы стереть все остатки, и вытрите насухо чистым полотенцем, чтобы удалить влагу. Оставшаяся влага может привести к ржавчине клемм.
Рекомендуется отсоединить аккумулятор во избежание риска повреждения электрическим током. Другими вариантами будут использование уксуса или кока-колы вместо горячей воды. Однако уксус содержит уксусную кислоту, которая может вызвать мягкую химическую реакцию.

Заключение

Положительные и отрицательные клеммы аккумулятора отмечены на аккумуляторе знаком плюс (+) и минус (-) соответственно. Знание положительной и отрицательной клемм литий-ионной батареи необходимо, если вы хотите успешно подключить батарею, независимо от ее типа.
Однако, если у вас есть вопросы, свяжитесь с нами.

Безопасность батареи 101: Анатомия — PTC, печатная плата и CID — 18650 Батарея

Рис. 1. Внешний вид 18650 крупным планом. Посмотрите на различные защитные устройства. НАСА.

Внутренние защитные устройства:

Переключатель PTC (давление, температура, ток).

• Встроен почти во все модели 18650
• Предотвращает выбросы сильного тока
• Защищает от высокого давления и перегрева
• Сбрасывает и не отключает постоянно батарею при срабатывании. Однако лучше не отключать их часто, так как это необратимо увеличивает их электрическое сопротивление почти в два раза и повышает вероятность их катастрофического отказа.
• Может не работать, если модуль включает многоячеечные последовательные и/или параллельные конфигурации

CID (устройство текущего прерывания)

• Встроен почти во все модели 18650
• Не видно, просто взглянув на аккумулятор
• Совместно (рядом) с PTC
• Клапан давления, который навсегда отключит ячейку, если давление в ячейке слишком высокое. (Например, если ваша батарея перезаряжается и ее давление превышает 145 фунтов на квадратный дюйм.)
• Работает, освобождая соединение положительной клеммы, делая плюсовой полюс бесполезным.
• Не всегда сбрасывается, не всегда полностью открывается при необходимости
• Может не работать, если модуль включает многоячеечные последовательные и/или параллельные конфигурации

Плавкая вставка/вывод (с плавкой вставкой)

Плавкие предохранители и вкладки, соединяющие соединенные батареи, предназначены для разрыва цепи под высоким напряжением.

Рис. 2. Внешнее короткое замыкание в условиях вакуума. НАСА.

Биметаллические разъединители

Рис. 3. Принцип работы биметаллического разъединителя на батареях 18650 от ОВКВ.

Изменения температуры позволят металлам расширяться или сжиматься. Когда биметаллическая пластина «закрыта» или «внизу», она обеспечивает контакт и образует цепь. Поскольку ток обеспечивает тепло, металл начинает расширяться. Это предотвращает перегрев или переохлаждение.



Внешние защитные устройства:

Диоды

Вы, наверное, слышали о светодиодах (светоизлучающих диодах), но что такое диод? Это как вентиль, и только пусть ток течет в одну сторону. Чтобы лучше понять, посмотрите это видео:

Вентс

• Маленькие отверстия в верхней части аккумулятора
• Будет извергать токсичные химические вещества, такие как эфир, вместо того, чтобы взрываться

Плавкие предохранители (жесткие или сбрасываемые)

• Иногда называемые резисторами PTC
• Часто прячется прямо под положительным колпачком

Печатные платы — печатные платы со специальными дорожками проводов

• Настоятельно рекомендуется для старых литий-ионных аккумуляторов.
• Нет необходимости в более новых и безопасных химических веществах, таких как INR
• В основном используется в фонариках, НЕ используется в испарителях или других устройствах с высоким потреблением энергии
• Ограничивает разрядку усилителя до 6 А или ниже
• Защищает от перезарядки, чрезмерной разрядки, короткого замыкания и потенциально других вещей.

Рассмотрим популярную схему платы защиты, используемую на батареях 18650, печатную плату Tenergy 23002 с отсечкой 6 А

Рис. 4. Крупный план платы защиты печатной платы 18650



Эта плата имеет следующие характеристики:

Защита от заряда

Защита от переразряда

Защита от перегрузки по току

Защита от короткого замыкания

Вот как выглядит батарея 18650, когда она подключена к печатной плате:

Рисунок 5. Анатомия защищенной батареи 18650 от Lygte Info

Есть ли у вашей батареи схема защиты? Аккумуляторы

18650, продаваемые в США, должны иметь защиту CID и PTC.
