Помогите, кто знает!! Как определить число витков обмотки трансформатора, не разматывая катушку?



Лучший ответ

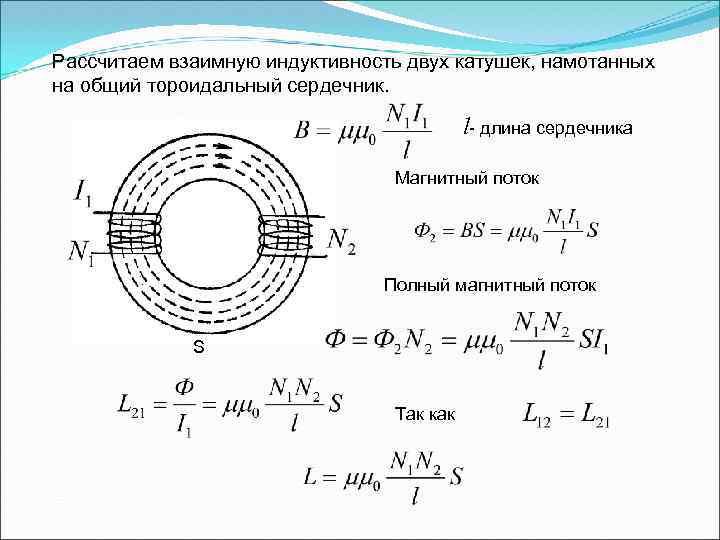

Смотри на схему, так понятнее будет:

И сам ответ:
Для определения числа витков обмотки трансформатора можно воспользоваться баллистическим методом. Для этого нужно собрать схему из эталонной катушки с известным числом витков N0, подключенной к источнику переменного напряжения U0, сердечника, исследуемой катушки с неизвестным числом витков N и вольтметра. Получился трансформатор на холостом ходу, для которого имеет место соотношение:

еще ответы

ваш ответ

Можно ввести 4000 cимволов

отправить

дежурный

Нажимая кнопку «отправить», вы принимаете условия  пользовательского соглашения

похожие темы

Юмор

Олимпиады

ЕГЭ

Компьютерные игры

похожие вопросы 5

Какой высоты должно быть плоское зеркало Физика 11 класс Мякишев Г.Я. 52-8

Ребята подскажите кто сможет:
Какой высоты должно быть плоское зеркало, висящее вертикально, чтобы человек, рост которого Н, видел (Подробнее…)

ГДЗ11 классФизикаМякишев Г. Я.

ГДЗ Тема 21 Физика 7-9 класс А.В.Перышкин Задание №476 Изобразите силы, действующие на тело.

Привет всем! Нужен ваш совет, как отвечать…
Изобразите силы, действующие на тело, когда оно плавает на поверхности жидкости. (Подробнее…)

ГДЗФизикаПерышкин А.В.Школа7 класс

Какой был проходной балл в вузы в 2017 году?

Какой был средний балл ЕГЭ поступивших в российские вузы на бюджет в этом году? (Подробнее…)

Поступление11 классЕГЭНовости

16. Расставьте все знаки препинания: укажите цифру(-ы), на месте которой(-ых)… Цыбулько И. П. Русский язык ЕГЭ-2017 ГДЗ. Вариант 13.

16.
Расставьте все знаки препинания: укажите цифру(-ы), на месте которой(-ых)

в предложении должна(-ы) стоять запятая(-ые). (Подробнее…)

ГДЗЕГЭРусский языкЦыбулько И.П.

ЕГЭ-2017 Цыбулько И. П. Русский язык ГДЗ. Вариант 13. 18. Расставьте все знаки препинания: укажите цифру(-ы), на месте которой(-ых)…

18.
Расставьте все знаки препинания: укажите цифру(-ы), на месте которой(-ых)
в предложении должна(-ы) стоять запятая(-ые). (Подробнее…)

ГДЗЕГЭРусский языкЦыбулько И.П.

Как определить число витков обмотки

Для расчёта количества витков вторичной обмотки необходимо знать, сколько витков приходится на один Вольт. Если количество витков первичной обмотки неизвестно, то это значение можно получить одним из предложенных ниже способов. Перед удалением вторичных обмоток с каркаса трансформатора, нужно замерить на холостом ходу без нагрузки напряжение сети и напряжение на одной из самых длинных вторичных обмоток. При размотке вторичных обмоток, нужно посчитать количество витков той обмотки, на которой был произведён замер. Имея эти данные, можно легко рассчитать, сколько витков провода приходится на один Вольт напряжения. Этот способ можно применить, когда вторичная обмотка уже удалена, а количество витков не посчитано.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Счетчик числа витков обмотки
  • Регулирование напряжения трансформатора
  • Как определить число витков вторичной обмотки
  • Определение числа витков обмоток трансформатора
  • Как определить число витков на единицу длины соленоида…
  • Придумайте способ определения числа витков обмотки трансформатора, не разматывая катушки.
  • Как рассчитать трансформатор
  • Как правильно провести расчет трансформаторов разных видов, формулы и примеры
  • Как определить число витков обмоток трансформатора

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простейший расчет силового трансформатора (САМОДЕЛ)

Счетчик числа витков обмотки


Как рассчитать силовой трансформатор и намотать самому. А если Вам необходимо намотать или перемотать трансформатор под нужное напряжение, что тогда делать? Тогда необходимо подобрать подходящий по мощности силовой трансформатор от старого телевизора, к примеру, трансформатор ТС и ему подобные.

Надо четко понимать, что чем больше количества витков в первичной обмотке тем больше её сопротивление и поэтому меньше нагрев и второе, чем толще провод, тем больше можно получить силу тока , но это зависит от размеров сердечника — сможете ли разместить обмотку.

Что делаем далее, если неизвестно количество витков на вольт? Для этого необходим ЛАТР, мультиметр тестер и прибор измеряющий переменный ток — амперметр. Наматываем по вашему усмотрению обмотку поверх имеющейся, диаметр провода любой, для удобства можем намотать и просто монтажным проводом в изоляции. Измерив площадь сердечника, прикидываем сколько надо витков намотать на 10 вольт, если это не очень трудно, не разбирая трансформатора наматываем контрольную обмотку через свободное пространство щель.

Подключаем лабораторный автотрансформатор к первичной обмотке и подаёте на неё напряжение, последовательно включаем контрольный амперметр, постепенно повышаем напряжение ЛАТР-ом, до начала появления тока холостого хода.

Замерив полученное напряжение, намотанной вторичной контрольной обмотки, делаем расчет количества витков на вольт.

Пример: входное напряжение вольт, измеренное напряжение вторичной обмотки 7,8 вольта, количество витков Если нет под рукой амперметра, то вместо него можно использовать вольтметр, замеряя падение напряжение на резисторе, включенного в разрыв подачи напряжения к первичной обмотке, потом рассчитать ток из полученных измерений. Вариант 2 расчета трансформатора. Зная необходимое напряжение на вторичной обмотке U2 и максимальный ток нагрузки Iн , трансформатор рассчитывают в такой последовательности:.

После выполнения расчетов, приступаем к выбору самого трансформаторного железа, провода для намотки и изготовление каркаса на которой намотаем обмотки. Для прокладки изоляции между слоями обмоток приготовим лакоткань, суровые нитки, лак, фторопластовую ленту. Учитываем тот факт, что Ш — образный сердечник имеют разную площадь окна, поэтому будет не лишним провести расчет проверки: войдут ли они на выбранный сердечник.

Перед намоткой производим расчет — поместится ли обмотки на выбранный сердечник. Для расчета определения возможности размещения нужного количества обмоток: 1. Рассчитаем толщину намотки слоев первичной обмотки. Зная количество слоев для намотки первичной обмотки умножаем на диаметр наматываемого провода, учитываем толщину изоляции между слоями. Подобным образом считаем и для всех вторичных обмоток.

После сложения толщин обмоток делаем вывод: сможем ли мы разместить нужное количество витков всех обмоток на каркасе трансформатора.

Еще один способ расчета мощности трансформатора по габаритам. Если вы располагаете достаточно распространенным железом — трансформатор ОСМ -0,63 У3 и им подобным, можно его перемотать? По техническим характеристикам он не подходит в для включения однофазную сеть вольт так как рассчитан на напряжение первичной обмотки вольт. Что же в этом случае делать? Имеется два пути решения. Смотать все обмотки и намотать заново.

Смотать только вторичные обмотки и оставить первичную обмотку, но так как она рассчитана на В, то с нее необходимо смотать только часть обмотки оставив на напряжение в.

При сматывании первичной обмотки получается примерно витков В когда сердечник Ш-образной формы, а когда сердечник трансформатора ОСМ намотан на ШЛ данные другие — количество витков меньше.

Данные первичных обмоток на в трансформаторов ОСМ Минского электротехнического завода год. В зависимости от напряжения в сети подавать напряжение на первичную обмотку можно на выводы , соединив между собой выводы , если повышенное — то на соединить и т.

На схеме подключение показано случае пониженного напряжение в сети. Часто возникает необходимость применять унифицированные трансформаторы типа ТАН, ТН, ТА, ТПП на нужное напряжение и для получения необходимой нагрузочной способности, а простым языком нам надо подобрать, к примеру, трансформатор со вторичной обмоткой 36 вольт и чтобы он отдавал 4 ампера под нагрузкой, первичная конечно вольт.

Как подобрать трансформатор? С начало определяем необходимую мощность трансформатора, нам необходим трансформатор мощностью Вт. Входное напряжение однофазное вольт, выходное напряжение 36 вольт.

После выбора нам только остается правильно соединить выходные обмотки параллельно и последовательно. Последовательно соединяем обмотки для включения в сеть вольт. Последовательно включаем вторичные обмотки, набирая нужное напряжение по 36В на обеих половинках трансформатора и соединяем их параллельно для получения удвоенного значения нагрузочной способности.

Самое важное, правильно соединить обмотки при параллельном и последовательном включении, как первичной так и вторичной обмоток. По такому же принципу можно подобрать готовый трансформатор на практически любое напряжение и ток, на мощность до Вт, конечно, если напряжение и ток имеют более или менее стандартные величины.

Разные вопросы и советы. Проверяем готовый трансформатор, а у него ток первичной обмотки оказывается завышенным, что делать? Чтобы не перематывать и не тратить лишнее время домотайте поверх еще одну обмотку, включив ее последовательно с первичной.

При намотке первичной обмотки когда мы делаем большой запас, чтобы уменьшить ток холостого хода, то учитывайте, что соответственно уменьшается и КПД транса. Для качественной намотки, если применен провод диаметром от 0,6 и выше , то его обязательно надо выпрямить, чтоб он не имел малейшего изгиба и плотно ложился при намотке, зажмите один конец провода в тиски и протяните его с усилием через сухую тряпку, далее наматывайте с нужным усилием, постепенно наматывая слой за слоем.

Если приходится делать перерыв, то предусмотрите фиксацию катушки и провода, иначе придется делать все заново. Порой подготовительные работы занимают много времени, но это того стоит для получения качественного результата. Для практического определения количества витков на вольт, для попавшегося железа в сарае, можно намотать на сердечник проводом обмотку. Для удобства лучше наматывать кратное 10, то есть 10 витков, 20 витков или 30 витков, больше наматывать не имеет большого смысла.

Далее от ЛАТРа постепенно подаем напряжение его увеличивая от 0 и пока не начнет гудеть испытываемый сердечник, вот это и является пределом. Далее делим полученное напряжение подаваемое от ЛАТРа на количество намотанных витков и получаем число витков на вольт, но это значение немного увеличиваем. На практике лучше домотать дополнительную обмотку с отводами для подбора напряжения и тока холостого хода.

При разборке — сборке броневых сердечников обязательно помечайте половинки, как они прилегают друг к другу и собирайте их в обратном порядке, иначе гудение и дребезжание вам обеспечено. Иногда гудения избежать не удается даже при правильной сборке, поэтому рекомендуется собрать сердечник и скрепить чем либо или собрать на столе, а сверху через кусок доски приложить тяжелый груз , подать напряжение и попробовать найти удачное положение половинок и только потом окончательно закрепить.

Помогает и такой совет, поместить готовый собранный трансформатор в лак и потом хорошо просушить при температуре до полного высыхания иногда используют эпоксидную смолу, склеивая торцы и просушка до полной полимеризации под тяжестью. Иногда необходимо получить напряжение нужной величины или ток большей величины, а в наличии имеются готовые отдельные унифицированные трансформаторы, но на меньшее напряжение чем нужно, встает вопрос: а можно ли отдельные трансформаторы включать вместе, чтобы получить нужный ток или величину напряжения?

Для того чтобы получить от двух трансформаторов постоянное напряжение, к примеру вольт постоянного тока, то необходимо иметь два трансформатора которые бы после выпрямителя выдавали бы вольт и после соединив их последовательно два источника постоянного напряжения получим на выходе вольт.

Расчет трансформатора. Зная необходимое напряжение на вторичной обмотке U2 и максимальный ток нагрузки Iн , трансформатор рассчитывают в такой последовательности: 1. Если трансформатор должен иметь несколько вторичных обмоток, то сначала подсчитывают их суммарную мощность, а затем мощность самого трансформатора.

Ориентировочный диаметр провода для намотки обмоток трансформатора в таблице 1. Сердечник 50х80мм. Если неправильно включить обмотки трансформатора, то он будет гудеть и перегреваться, что потом приведет его к преждевременному выходу из строя.

Соединение обмоток отдельных трансформаторов Иногда необходимо получить напряжение нужной величины или ток большей величины, а в наличии имеются готовые отдельные унифицированные трансформаторы, но на меньшее напряжение чем нужно, встает вопрос: а можно ли отдельные трансформаторы включать вместе, чтобы получить нужный ток или величину напряжения?

All rights reserved.


Регулирование напряжения трансформатора

Усилители Music Angel. КТ Filament Voltage 6. Plate Voltage D. Grid Voltage Peak A. Grid Voltage 93 D.

ОПРЕДЕЛЕНИЕ ЧИСЛА ВИТКОВ ОБМОТОК ТРАНСФОРМАТОРА. При расчете трансформатора на минимум стоимости обмотку с наименьшим.

Как определить число витков вторичной обмотки

Применяется для поддержания нормального уровня напряжения у потребителей электроэнергии. Большинство силовых трансформаторов [1] оборудовано некоторыми приспособлениями для настройки коэффициента трансформации путём добавления или отключения числа витков. Настройка может производиться с помощью переключателя числа витков трансформатора под нагрузкой либо путём выбора положения болтового соединения при обесточенном и заземлённом трансформаторе. Степень сложности системы с переключателем числа витков определяется той частотой , с которой надо переключать витки, а также размерами и ответственностью трансформатора. В зависимости от нагрузки электрической сети меняется её напряжение. Для нормальной работы электроприёмников потребителей необходимо, чтобы напряжение не отклонялось от заданного уровня больше допустимых пределов, в связи с чем применяются различные способы регулирования напряжения в сети. И в том и в другом случае обмотки трансформатора выполняются с ответвлениями, переключаясь между которыми, можно изменить коэффициент трансформации трансформатора. Данный тип переключения используется во время сезонных переключений, так как предполагает отключение трансформатора от сети, что невозможно делать регулярно, не лишая потребителей электроэнергии. Ответвления чаще всего выполняются на той стороне, напряжение на которой в процессе эксплуатации подвергается изменениям. Обычно это сторона высшего напряжения.

Определение числа витков обмоток трансформатора

Иногда приходится самостоятельно изготовлять силовой трансформатор для выпрямителя. В этом случае простейший расчет силовых трансформаторов мощностью до — Вт проводится следующим образом. Зная напряжение и наибольший ток, который должна давать вторичная обмотка U2 и I2 , находим мощность вторичной цепи: При наличии нескольких вторичных обмоток мощность подсчитывают путем сложения мощностей отдельных обмоток. Мощность передается из первичной обмотки во вторичную через магнитный поток в сердечнике. Поэтому от значения мощности Р1 зависит площадь поперечного сечения сердечника S, которая возрастает при увеличении мощности.

Регистрация Вход.

Как определить число витков на единицу длины соленоида…

Как рассчитать силовой трансформатор и намотать самому. А если Вам необходимо намотать или перемотать трансформатор под нужное напряжение, что тогда делать? Тогда необходимо подобрать подходящий по мощности силовой трансформатор от старого телевизора, к примеру, трансформатор ТС и ему подобные. Надо четко понимать, что чем больше количества витков в первичной обмотке тем больше её сопротивление и поэтому меньше нагрев и второе, чем толще провод, тем больше можно получить силу тока , но это зависит от размеров сердечника — сможете ли разместить обмотку. Что делаем далее, если неизвестно количество витков на вольт?

Придумайте способ определения числа витков обмотки трансформатора, не разматывая катушки.

Для расчёта количества витков вторичной обмотки необходимо знать, сколько витков приходится на один Вольт. Если количество витков первичной обмотки неизвестно, то это значение можно получить одним из предложенных ниже способов. Перед удалением вторичных обмоток с каркаса трансформатора, нужно замерить на холостом ходу без нагрузки напряжение сети и напряжение на одной из самых длинных вторичных обмоток. При размотке вторичных обмоток, нужно посчитать количество витков той обмотки, на которой был произведён замер. Имея эти данные, можно легко рассчитать, сколько витков провода приходится на один Вольт напряжения. Этот способ можно применить, когда вторичная обмотка уже удалена, а количество витков не посчитано.

Задание: определите число витков в обмотке трансформатора. Оборудование: трансформатор лабораторный; источник переменного напряжения

Как рассчитать трансформатор

Мелкосерийное литье изделий из пластика на термопластавтоматах Узнать цену! При выполнении обмоточных работ часто требуется подсчитать требуемое число витков и сечение обмотки. Число витков обмотки определяется ее рабочим напряжением и тем напряжением точнее, э. Это напряжение создается в витке вследствие того, что через виток, заложенный в паз статора или ротора, проходит переменный по величине магнитный поток, наводящий, как говорят, индуцирующий в витке определенное напряжение.

Как правильно провести расчет трансформаторов разных видов, формулы и примеры

Сайт компании АББ использует cookies. Оставаясь здесь вы соглашаетесь на использование нами cookies. Узнать больше. Произошел сбой по вашему запросу. Пожалуйста, заполните все обязательные поля.

Отвечая на вопросы любознательных учеников, зарабатывай баллы, которые можно потратить на подарок себе или другу!

Как определить число витков обмоток трансформатора

Известен способ измерения числа витков обмоток трансформатора, основанный на определеиии отношения числа витков испытуемой обмотки к числу витков измерительной обмотки. По этому способу на измерительную обмотку подают переменное напряжение и сравнивают это напряжение с напряжением иа испытуемой обмотке. При этом коэффициент трансформации зависит не только от отношения числа витков обмоток, но и от паразитных параметров трансформаторов, например, от паразитной емкости обмоток, индуктивности рассеяния и потерь в сердечнике. Для повышения точности измерений предложено число витков определять по отношению величин пропускаемых через испытуемую и измерительную обмотки постоянных токов, которые подбирают так, чтобы ампер-витки обеих обмоток были одинаковы. Равенство ампер-витков контролируют по величине падения напряжения, создаваемого протекающим по измерительной обмотке трансформатора постоянного по амплитуде переменного тока.

Оборудование: трансформатор лабораторный; источник переменного напряжения 12 В; авометр АВО; провод изолированный. Предложите способ определения предельного значения напряжений, которое можно подавать на первичную обмотку трансформатора. Определите это предельное напряжение экспериментально. Библиотека образовательных материалов для студентов, учителей, учеников и их родителей.


Тороидальные трансформаторы с размоткой | diyAudio

#2

                              3. Катушки и трансформаторы

                              3.1 Катушки

                              Катушки не очень распространенный компонент в электронных схемах, однако, когда они используются, они нужно понять. Они встречаются в генераторах, радиоприемниках, передатчиках и подобных устройствах, содержащих колебательные контуры. В любительских устройств, катушки могут быть изготовлены путем намотки одного или нескольких слоев изолированный медный провод на форму, такую ​​как ПВХ, картон, и т.д. Катушки заводского изготовления бывают разной формы и размеров, но общим для всех является утепленный корпус с витками медной проволоки.

                              Основной характеристикой каждой катушки является ее индуктивность. Индуктивность измеряется в Генри (Гн), но чаще используются миллигенри (мГн) и микрогенри (Гн). Генри — довольно высокое значение индуктивности. Напоминаю:

                              1H = 1000 мH = 10 6 H.

                              Катушка индуктивность обозначена как X L и может быть рассчитана с помощью следующую формулу:

                              , где f представляет частоту напряжения в Гц, а L представляет индуктивность катушки в Гн.

                              Например, если f равно 684 кГц, а L=0,6 мГн, импеданс катушки составит:

                              Такая же катушка Импеданс в три раза выше, чем в три раза выше частота. Как видно из приведенной выше формулы, импеданс катушки прямо пропорционален частоте, так что катушки, как как и конденсаторы, используются в схемах для фильтрации на заданных частотах. Обратите внимание, что импеданс катушки равен нулю для постоянного тока ( f =0).

                              Несколько катушек показаны на рисунках 3.1, 3.2, 3.3 и 3.4.

                              Самая простая катушка однослойная катушка с воздушным сердечником. Это сделано на цилиндрическом изолятор (ПВХ, картон и т.п.), как показано на рисунке 3.1. На рисунке 3.1а, повороты между ними остается пространство, а общее Практика заключается в том, чтобы наматывать провод без промежутков между витками. Чтобы катушка не разматывалась, ее концы должны быть пропущены через небольшие отверстия, т.к. показано на рисунке.

                              Рис. 3.1: Однослойная катушка

                              На рис. 3.1b показано, как катушка сделана. Если катушке нужно 120 витков при отводе на тридцатый виток две катушки L1 с 30 витками и L2 с 90 витками. Когда конец первого и начало второго витка припаивается, получается «отвод».

                              Многослойная катушка показана на рис. 3.2а. внутри пластикового формирователя есть резьба, так что можно вставить ферромагнитный сердечник в форме маленького винта. Ввинчивание сердечника перемещает его вдоль оси в центр катушки для увеличения индуктивности. Таким образом, хорошо можно менять индуктивность.

                              Рис. 3.2: а. Многослойная катушка с сердечником,   б. Связанный катушки

                              На рис. 3.2b показан высокочастотный трансформатор. Как видно, это две катушки, связанные магнитной индукцией на общем теле. Когда катушки должны иметь точные значения индуктивности, каждая катушка имеет ферромагнитный сердечник, который можно регулировать вдоль катушки ось.

                              На очень высоком уровне частотах (выше 50 МГц) индуктивность катушки мала, поэтому катушкам требуется только мало оборотов. Эти катушки изготовлены из толстый медный провод (около 0,5 мм) без корпуса катушки, как показано на рисунке 3.3а. Их индуктивность можно регулировать путем физического растяжения или сжимая витки вместе.

                              Рис. 3.3: а. Катушка ВЧ , б. Межчастотный трансформатор

                              Рисунок 3.3б показан металлический корпус с двумя катушками, схема на право. Параллельное соединение первой катушки и конденсатора С образует колебательный контур. Вторая катушка используется для передачи сигнал к следующему этапу. Используется в радиоприемниках и подобные устройства. Металлический корпус служит экраном для предотвращения внешние сигналы, воздействующие на катушки. Чтобы обшивка была эффективной, он должен быть заземлен.

                              На рис. 3.4 показана катушка индуктивности с сердечником. Ядро состоит из двух половинки и склеиваются. Сердечник изготовлен из ферромагнитного материала, обычно называемый «феррит». Эти катушки индуктивности используются на частотах до 100 кГц. Регулировка индуктивности может производиться латунным или стальной винт в центре катушки.

                              Рис. 3.4: Катушка индуктивности с сердечником



                              3. 2 Трансформаторы

                              Для электронных Для работы устройств необходимо иметь источник постоянного тока. Батарейки и перезаряжаемые элементы могут выполнять эту роль, но они гораздо более эффективны. Способ заключается в использовании БЛОКА ПИТАНИЯ. Основным элементом блока питания является трансформатор для преобразования «сети» 220 В в более низкое значение, скажем 12В. Обычный тип трансформатора имеет одну первичную обмотку, которая подключается к 220В и одну (или несколько) вторичных обмоток на меньшие напряжения. Чаще всего сердечники изготавливаются из E и Я ламинаты, но некоторые сделаны из ферромагнитного материала. Также используются трансформаторы с железным сердечником. для более высоких частот. На рисунке показаны различные типы трансформаторов. ниже.

                              Рис. 3.5: Различные типы трансформаторов

                              Символы для трансформатора показаны на рисунке 3. 6    Две вертикальные линии указывают на то, что первичный и вторичный обмотки делят одно ядро.

                              Рис. 3.6: Символы трансформатора

                              С трансформатора производители обычно предоставляют схему, содержащую информацию о первичной и вторичной обмотках, напряжениях и максимальных токах. В случай, когда схема отсутствует, есть простой способ определить, какой обмотка первичная, а какая вторичная: первичная обмотка состоит из более тонкого провода и большего количества витков, чем вторичка. В нем есть более высокое сопротивление — и может быть легко проверено омметром. На рис. 3.6d показан символ трансформатор с двумя независимыми вторичные обмотки, одна из них имеет три отвода, всего 4 разное выходное напряжение. вторичка 5В изготовлен из более тонкой проволоки с максимальным током 0,3А, а другая обмотка выполнена из более толстого провода с максимальным током 1,5А. Максимальное напряжение на большей вторичной обмотке составляет 48 В, как показано на рис. фигура. Обратите внимание, что напряжения, отличные от указанных на можно составить схему — например, напряжение между ответвлениями с пометкой 27В а 36В равно 9В, напряжение между ответвлениями 27В и 42В равно 15В, и т.д.

                              3.2.1 Принципы работы и основные характеристики

                              Как уже было сказано, трансформаторы состоят из двух обмоток, первичной и вторичной (рис. 3.7). При напряжении Up подключается к первичной обмотке (в нашем случае «сеть» 220В), по ней протекает переменный ток Ip . Этот ток создает магнитное поле, которое проходит к вторичная обмотка через сердечник трансформатора, индуцирующее напряжение Us (в нашем примере 24В). «Нагрузка» подключена к вторичной обмотке, показанной на схеме как Rp (30 Ом в нашем примере). Типичной нагрузкой может быть электрическая лампочка, работающая на 24 В с потребление 19,2 Вт.

                              Рис. 3.7: Трансформатор: a. Принципы работы, б. Символ

                              Передача электрической энергии от между первичным и вторичным осуществляется через магнитное поле (называемое «поток») и магнитная цепь, называемая «сердечником трансформатора». К предотвратить потери, необходимо убедиться, что весь магнитный поле, созданное первичным, переходит к вторичному. Это достигается за счет использования железного сердечника, который имеет гораздо меньшее магнитное сопротивление чем воздух.

                              Первичное напряжение — это «сетевое» напряжение. Это значение может быть 220 В или 110 В, в зависимости от страны. Вторичное напряжение обычно намного ниже, например, 6 В, 9 В, 15 В, 24 В и т. д., но также может быть выше 220В, в зависимости от назначения трансформатора. Соотношение первичного и вторичного напряжения указано с следующая формула:

                              , где Ns и Np представляют собой количество витков на первичной и вторичной обмотке соответственно. Например, если Ns равно 80 и Np равно 743, вторичное напряжение будет быть:

                              Соотношение между первичным и вторичным током определяется по следующей формуле:

                              Например, если Rp равно 30 Ом, то вторичный ток равен Ip = Up / Rp = 24В/30Ом = 0,8А. Если Ns равно 80, а Np равно 743, первичный ток будет:

                              Мощность трансформатора можно рассчитать по следующей формуле:

                              В нашем примере мощность равно:

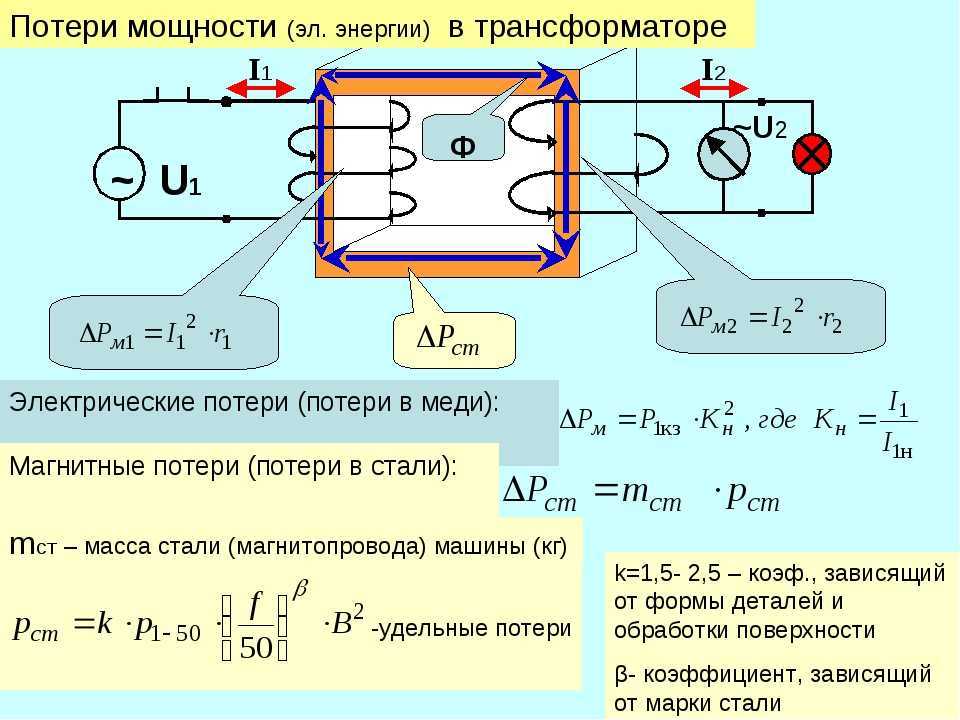

                              Все до этого момента относится к идеальный трансформер. Ясно, что идеальных вещей не бывает, поскольку потери неизбежный. Они присутствуют из-за того, что обмотки имеют определенное значение сопротивления, которое заставляет трансформатор нагреваться во время работы, и тот факт, что магнитное поле, создаваемое первичкой, не полностью перейти на вторичку. Вот почему выходная мощность меньше чем входная мощность. Их соотношение называется КПД:

                              Для доставки трансформаторов сотен ватт, КПД около =0,85, что означает, что 85% электрическая энергия, забираемая из сети, поступает к потребителю, а 15% теряется из-за ранее упомянутых факторов в виде тепла. Для Например, если потребляемая потребителем мощность равна Up*Ip = 30 Вт, тогда мощность, которую трансформатор получает от сети равно:

                              Во избежание любого здесь путаница, имейте в виду, что производители уже приняли все меры по минимизации потерь трансформаторов и других электронных компонентов и что, практически, это максимально возможная эффективность. Приобретая трансформатор, следует только беспокоюсь о требуемое напряжение и максимальный ток вторичной обмотки. Разделение мощность и вторичное напряжение дает вам максимальное значение тока для потребителя. Разделив мощность на первичное напряжение, вы получите ток. что трансформатор потребляет из сети, что важно знать при покупка предохранителя. В любом случае, вы должны быть в состоянии вычислить любое значение, которое вы может потребоваться использование соответствующих формул выше.

                              3.3 Практические примеры с катушками и трансформаторы

                              На рисунке Катушки 2.6б вместе с конденсатором образуют два фильтра для проведения токи к динамикам.
                              Катушка и конденсатор C на рис. 2.6c образуют параллельный колебательный контур для «усиления» того или иного радиосигнала, при отклонении всех других частот.

                              Рис. 2.6: а. Усилитель с наушниками, б. Переключатель диапазонов, c. Детектор радиоприемник

                              Самый очевидный Применение трансформатора в блоке питания. Типичный трансформатор показан на рисунке 3. 8 и используется для преобразования 220В до 24В.

                              Рис. 3.8: Стабилизированный преобразователь со схемой ЛМ317

                              Выходное напряжение постоянного тока может регулируется линейным потенциометром P в диапазоне 3~30 В.

                              Рис. 3.9: а. Стабилизированный преобразователь с регулятором 7806, б. автотрансформатор, c. трансформатор для приборов работающий от 110В, д. разделительный трансформатор

                              Рисунок 3.9а показан простой источник питания с использованием трансформатора с центральным отводом на вторичной обмотке. обмотка. Это позволяет использовать два диода вместо моста в рисунок 3.8.

                              Специальный виды трансформаторы, в основном используемые в лаборатории, автотрансформаторы. Схема автотрансформатора показано на рис. 3.9b. Он имеет только одну обмотку, намотанную на железо. основной. Напряжение снимается с трансформатора через ползунок. Когда ползунок находится в крайнем нижнем положении, напряжение равно нулю. Перемещение ползунка вверх увеличивает напряжение U, до 220В. Дальнейшее движение ползунок увеличивает напряжение U выше 220В.

                              Трансформатор на рисунке 3.9c преобразует 220 В в 110 В и используется для питания устройств. рассчитан на работу от сети 110В.

                              В качестве последнего примера рис. 3.9d представляет собой разделительный трансформатор. Этот трансформатор имеет одинаковое количество витков на первичной и вторичной обмотках обмотки. Вторичное напряжение такое же, как и первичное, 220В, но полностью изолированы от «сети», сводя к минимуму риски поражения электрическим током шок. В результате человек может стоять на мокром полу и касаться любая часть вторичного без риска, которая не является чехол с обычной розеткой.
