необходимые материалы и последовательность действий

Существуют различные способы соединения отдельных электрических проводников. От качества получаемого контакта зависит надежность, безопасность и бесперебойность всей электрической цепи. Для достижения указанных показателей требуется выполнять лужение проводов.

Содержание

• В чем заключается необходимость лужения проводов
• Перечень необходимых для лужения провода материалов и инструментов
• Правильная последовательность действий при лужении токопроводящих жил
• Тонкости проведения лужения проводов
• Варианты облуживания провода без канифоли
  • Янтарь, животный жир и смола
  • Батарейки и аспирин
  • Универсальные кислоты
  • Необычные варианты

В чем заключается необходимость лужения проводов

Современные проводники изготавливаются из цветных сплавов, покрытых изоляционным слоем, что сопровождается повышенным сопротивлением к коррозионному воздействию. При выполнении их соединения требуется зачистить часть изоляции. Это приводит к образованию контакта с воздушной средой, а со временем — к окислению поверхности проводника.

Лужение провода препятствует окислению токопроводящего материала

Обратите внимание! При наличии слабого контакта будет отмечаться повышенный нагрев в месте соединения проводов. В лучшем случае все закончится обрывом электрической цепи, в худшем — возгоранием.

Для исключения указанных проблем следует лудить зачищенные участки проводов. Облуживание удалит с открытых жил кабеля оксидные примеси и позволит повысить сцепление между соединяемыми элементами.

Перечень необходимых для лужения провода материалов и инструментов

Качественно облудить соединяемые жилы кабеля можно только после предварительной подготовки. Она заключается в сборе требуемого материала и инструмента. Для проведения лужения потребуется:

1. Устройство для удаления изоляционного покрытия — используется для снятия полимерной, лаковой или тканевой изоляции. При этом жила не подвергается механическим повреждениям. Такой инструмент стоит достаточно дорого. При его отсутствии можно воспользоваться канцелярским ножом или скальпелем.
2. Средство для удерживания проводников — процесс лужения сопровождается нагревом жил кабеля и различных припоев до высоких температур. Поэтому понадобится подготовить плоскогубцы, пинцет, кусачки или подобный инструмент.
3. Припои, флюсы — материал, используемый непосредственно для лужения проводников. Первоначально электропровод обрабатывается флюсом для очистки поверхности. Затем наносится слой припоя. Существуют различные виды указанных материалов, которые подбираются под конкретный сплав проводника.
4. Устройство для разогревания припоя — подбираются исходя от требуемого вида выполнения пайки. При локальном лужении жил кабеля небольшого сечения используются паяльники или паяльные станции. Чтобы облудить провода с толстыми жилами, используется тигель или печь. Их конструкция предусматривает наличие специальной ванны, которая заполняется лудильной смесью.

Набор инструментов для лужения проводов

Правильная последовательность действий при лужении токопроводящих жил

Процесс лужения проводников рассмотрим на примере использования паяльника, так как данный способ самый распространенный. Далее поэтапно представлен порядок действий:

1. Аккуратно снимается слой изоляции в пределах от 10 до 50 мм, чтобы не повредить непосредственно жилы кабеля.
2. При наличии лакового покрытия на поверхности проводника, оно удаляется. Это можно сделать с помощью ножика, наждачной бумаги или специальных химических реагентов.
3. Выполняется чистка жала паяльника от остатков припоя и прочих компонентов.
4. Паяльник подключается к электрической сети и нагревается до рабочей температуры. При наличии трудностей с ее определением, следует попробовать прикоснуться жалом прибора к припою. Он должен мгновенно расплавиться.
5. На данном этапе токопроводящие жилы обрабатываются флюсом, в нашем случае канифолью. С помощью паяльника нужно нагреть зачищенные концы проводника и опустить в баночку с флюсом. После этого дождаться плавления канифоли, и полностью провернуть жилу под жалом паяльника. Технология использования других разновидностей флюсов может разниться;
6. Теперь остается облудить проводник припоем (олово). Для начала припой разогревается и набирается на жало паяльника. После этого олово подносится к кончику проводника и равномерно распространяется по всей поверхности. При соблюдении правильной технологии обработки жил флюсом, олово самостоятельно охватит требуемую площадь. Достаточно будет просто провернуть конец проводника у жала паяльника.
7. Тщательно осматривается полученный слой припоя на предмет отсутствия сколов, пустот и выпуклостей. Олово должно равномерно лечь на зачищенный край проводника и иметь гладкую поверхность со светлым оттенком.

Тонкости проведения лужения проводов

Лужение проводов состоит из множества нюансов, которые становятся доступными с опытом.

Далее представлены некоторые советы от профессионалов о том, как облегчить и улучшить процесс облуживания:

1. Чтобы залудить провод большой длины, целесообразнее использовать тигель или печь.
2. При выполнении пайки заводских деталей не нужно делать облуживание. Все контактные части уже очищены от примесей.
3. Удалять слой лака с проводников мелкого сечения гораздо проще при помощи зажигалки. Достаточно обжечь контактную часть и удалить образовавшийся нагар.
4. При работе с припоем рекомендуется использовать плоскую часть жала паяльника.
5. Старые паяльники со временем разогреваются до больших температур. Это приводит к тому, что припой скатывается с жала в процессе пайки. Для исключения проблемы следует подключать прибор к электрической сети непосредственно перед выполнением облуживания.

Использование плоской части жала паяльника для лужения оплетки

Варианты облуживания провода без канифоли

Разберемся, что делать, если под рукой не оказалось канифоли, а работу необходимо выполнить в кратчайшие сроки. Далее представлены самые актуальные выходы из сложившейся ситуации.

Янтарь, животный жир и смола

Вариант подойдет для обработки многожильных кабелей с тонким сечением (питающие проводники наушников, блоков питания). Для приготовления флюса понадобится растопить три указанных компонента одновременно, постоянно перемешивая. Это необходимо для получения однородной консистенции. Недостатком метода является образование неприятного запаха от приготовленного раствора.

Использование янтаря для замены канифоли

Батарейки и аспирин

Для облуживания проводников из медного сплава можно воспользоваться следующими подручными средствами:

• батарейка;
• аспирин.

С отработанного аккумуляторного устройства понадобится слить электролит и воспользоваться им.

Слив электролита из старого аккумулятора

При применении аспирина рекомендуется использовать классическую форму препарата. Таблетки растираются до порошкообразного вида и растворяются в воде или спиртосодержащей жидкости.

Потребуется принять меры для защиты органов дыхания. Можно использовать ватно-марлевую повязку или задействовать вытяжку. Оба варианта сопровождаются выделением вредных газов.

Лужение проводов с помощью таблетки аспирина

Универсальные кислоты

Данный способ предполагает применение щелочных средств. Предварительно выполняется тщательная зачистка проводника и припоя. Обработка осуществляется стеарином, наиболее доступный вариант — свечка. Ее необходимо расплавить и равномерно нанести на обрабатываемую поверхность.

Для замены флюса можно использовать борную кислоту

Необычные варианты

Залудить провод без канифоли можно и экстравагантным методом, используя вещество для натирания смычков. Его необходимо растворить в чистом спирте, после чего выполнить обработку подготовленной жилы. Со временем спирт полностью выдохнется, а кабель получит требуемое лужение.

Канифоль для смычков Thomastik Euphon

Выполнить лужение проводов можно самостоятельно, соблюдая определенный порядок действий. Необходимо правильно подобрать припои для конкретного сплава токопроводящей жилы.

Узнаем как залудить провод без канифоли?

Пайка может быть успешной только в том случае, если мастер придерживался всех требований и рекомендаций. Для работы обязательно нужно подготовить качественный флюс, который чаще всего представлен обычной канифолью. Но этот материал не всегда есть под рукой. Из-за этого каждый хозяин должен знать, как залудить провод без канифоли в домашних условиях.

Описание

Если новичок хочет разобраться с тем, что значит «залудить провод», тогда ему нужно изучить базовые характеристики. Лужение — это предварительное нанесение тонкого слоя припоя на поверхность двух соединяемых участков. Эта процедура необходима в том случае, если нужно улучшить электрический контакт или повысить качество пайки. Современные технологии позволяют залудить провод без помощи паяльника. Для достижения желаемого результата нужно заранее подготовить небольшую металлическую емкость. Лучше всего задействовать крышку от газированного напитка. В емкость необходимо поместить несколько небольших кусочков оловянно-свинцового припоя.

С концов проводов обязательно снимается изоляция. Емкость с припоем разогревается до полного расплавления. Для этих целей можно использовать свечку, электрическую печку. Оголенный конец провода погружается во флюс так, чтобы он максимально покрыл всю поверхность изделия. Все лишнее нужно удалить быстрым движением руки с помощью тряпки. На проводе должен остаться равномерный слой олова. Если мастеру нужно обработать участок плоской детали, то на ее поверхность насыпают немного наструганного припоя. Источник огня подносится снизу изделия. После расплавления припой растирается по поверхности стальным стержнем. Металлические детали можно обрабатывать паяльной кислотой.

Вспомогательные материалы

Если заранее подготовить все необходимые приспособления, то залудить провода паяльником можно гораздо быстрее и качественнее:

• Оплетка для удаления избытков припоя. Состоит этот элемент из обработанных флюсом тонких медных жил.
• Удобная подставка. Этот элемент предназначен для обеспечения комфортной и безопасной работы. Изготовить подставку можно своими руками из тонкого металлического листа.
• Оригинальные приспособления с увеличенным стеклом и зажимами. Работа с мелкими деталями будет более качественной.
• Плоскогубцы, зажимы, пинцеты. Эти элементы облегчают работу с горячими деталями.

Базовые требования

Залудить провод можно только в том случае, если правильно подобрать флюс. Любой современный припой предназначен для удаления оксидного налета на металлических изделиях, а также предотвращения окисления. Со всеми поставленными задачами прекрасно справляется канифоль, но в некоторых случаях просто необходимо знать, как правильно залудить провода другими средствами. Выбранный материал обязательно должен соответствовать ряду требований:

• Максимальное растворение оксидов.
• Невысокий показатель температуры плавления.
• Равномерное распределение по всей поверхности.
• Небольшая плотность.
• Быстрое растворение паяльником.
• Флюс не должен растрескиваться вне рабочей зоны.
• Отсутствие реакции с припоем и металлом деталей.
• Легкое удаление по окончании работы.

Янтарь, животный жир и смола

Чтобы залудить провода от наушников и других изделий, нужно предварительно растопить все три компонента. Конечно, во время работы будет исходить весьма неприятный запах, но результат того стоит. Смесь нужно постоянно помешивать. По составу средство максимально приближено к канифоли, поэтому это идеальный вариант для ее замены.

Если мастеру предстоит обработать железные детали, тогда древесную смолу нужно растворить в пищевом уксусе. Эссенция не подойдет. В качестве флюса можно задействовать обычный янтарь.

Батарейки и аспирин

Этот вариант считается самым доступным и надежным, когда нужно залудить медный провод. Заменить канифоль плоскими шипучими таблетками не удастся, поэтому предпочтение лучше отдать традиционному аспирину. Медикаментозное средство нужно растереть до состояния порошка и растворить в воде либо винно-водочном спирте. Единственный минус — в том, что процедура должна осуществляться под вытяжкой либо в хорошо проветриваемом помещении. В противном случае мастер может надышаться вредными испарениями. Для достижения желаемого результата также можно задействовать электролит от использованных батареек.

Универсальные кислоты

Чтобы залудить провод без канифоли, можно задействовать любое щелочное средство. Дабы избежать нежелательного окисления металла, нужно тщательно зачистить его и сам припой, после чего покрыть их стеарином. В этом случае идеально подойдет обычная свечка. Перед использованием стеарин необходимо расплавить, не перегревая. Защитный слой обязательно исключит вероятность контакта с воздухом. Пайка осуществляется под стеариновым слоем.

Необычные варианты

Если под рукой нет традиционной канифоли, тогда можно задействовать универсальное средство для натирания смычков. Сообразительные мастера, у которых есть в наличии флюс с припоем, предпочитают замачивать средство в чистом спирте. Компонент должен полностью растворится. Отзывы показали, что именно таким экстрактом можно с успехом заменить канифоль. Спирт постепенно испарится, а сама обработка проводов будет соответствовать всем требованиям.

Электропаяльник

Чтобы качественно залудить провод, нужно придерживаться следующих рекомендаций:

1. Подготовка паяльника. Для заточки жала необходимо использовать наждачную бумагу. У мастера должна получиться идеально гладкая и блестящая поверхность изделия. Раскаленное жало помещают во флюс и припой. Наконечник прикладывают к небольшой деревянной дощечке. Манипуляции повторяют ровно до тех пор, пока изделие не приобретет нужный вид.
2. Обработка проводов. Их обязательно очищают от оплетки (на расстоянии 1.5-2 см от края) и покрывают подготовленным флюсом. Сверху накладывают наконечник паяльника. Только после оплавления провод можно извлечь.
3. Финальные работы. Жало инструмента обрабатывают припоем, необходимый участок нагревают до оптимальной температуры. После покрытия проводов оловом, нужно избегать лишних движений. Чтобы ускорить остывание, можно задействовать вентилятор.

Многожильные провода

Многие новички могут столкнуться с определенными проблемами во время работы с паяльником. Чаще всего трудности связаны с обработкой многожильных проводов. Надежное и долговечное соединение осуществляется следующим образом:

• провода аккуратно очищаются от изоляционного слоя;
• оголенные жилы должны приобрести характерный металлический блеск;
• все места предполагаемого соединения обрабатываются припоем;
• детали скрепляют между собой методом скрутки;
• для зачистки места пайки можно задействовать наждачную бумагу; на изделии не должно быть заусенцев, которые могут нарушить прочность крепления;
• соединение покрывается расплавленным припоем;
• для надежности место скрепления обматывается изолирующей лентой.

Рекомендации

Традиционная пайка проводов с помощью флюса отличается такими особенностями:

• Лучше выбирать то средство, которое максимально растворяет и удаляет появляющиеся на поверхности изделий пленки из неметаллических материалов.
• Температура плавления припоя — более высокая, нежели обычной канифоли. Это условие обязательно должно быть учтено для получения максимально прочного сцепления.
• С расплавленным оловом не должен контактировать флюс. Каждое средство всегда образовывает отдельное покрытие, за счет чего достигается максимальная фиксация деталей.
• Флюс всегда нужно максимально разравнивать по поверхности, чтобы не было утолщений.

Вывод

Для сложных и тугоплавких материалов отыскать заменитель для классической канифоли просто невозможно. В иной ситуации при отсутствии классического материала мастеру пригодятся подручные средства со схожими характеристиками. Но такой подход уместен только в домашних условиях, когда не нужно придерживаться определенных технологий. В условиях отсутствия канифоли нужно помнить о том, что качество пайки снижается, из-за чего нужно быть готовым к дополнительным манипуляциям.

Что значит залудить провод

Соединение проводов пайкой — один из действенных методов, требующий определенных навыков. Прежде чем соединять таким способом провода, их необходимо правильно подготовить и залудить. Это требуется для обеспечения качества соединения. Ведь известно, что что во влажной среде в соединениях происходит процесс. Окисление приводит к ухудшению контакта между проводами и перегреву соединения.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Форумы Modlabs. net: Научите качественно и быстро облуживать провода. — Форумы Modlabs.net
• Как залудить провод без канифоли?
• Как правильно паять медный провод для электропроводки дома. Как облудить провода
• Зачем лудить провода
• Технология лужения проводов
• Быстрое лужение проводов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: УЧИМСЯ ПАЯТЬ. Как паять паяльником

Форумы Modlabs.net: Научите качественно и быстро облуживать провода. — Форумы Modlabs.net

Мы уже с вами рассматривали, как соединить провода в домашних условиях , но если вы желаете сделать качественную электропроводку в доме, то без лужения медных проводов и кабелей просто не обойтись. Поэтому мы решили подробней рассказать, как лудить провода, зачем это делать и как правильно работать с паяльником.

Также предоставим и подробную инструкцию, которая позволит сделать все правильно и быстро. Многие люди не совсем понимают, зачем все это вообще нужно делать. А дело в том, что на воздухе медь начинает процесс окисления, соответственно это приводит к ухудшению контакта между проводами. Если этот контакт оказывается слишком слабым, то он начинает перегреваться, поэтому может произойти возгорание проводки.

Чтобы этого избежать, необходимо лудить все зачищенные жилы, тем более что сделать все это совсем не сложно. Также лужение вы сможете использовать во время соединения светодиодной ленты пайкой. В этой случае она станет более надежной, со временем контакты не отпадут и будут долгое время радовать вас красивым светом в комнате.

Чтобы вы смогли правильно лудить провода, мы решили рассказать вам подробную инструкцию в картинках. Если вы внимательно все прочитаете, то никаких проблем у вас возникнуть не должно.

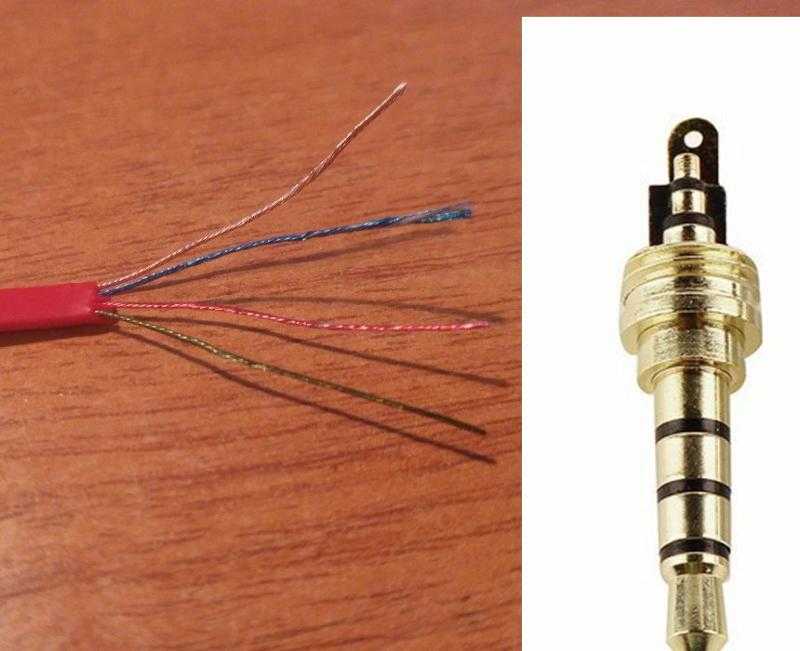

Обратите внимание! Таким способом нельзя лудить провода наушников. У них есть особенности, ведь все проводники эмалированные. Изначально нужно снять всю эмаль, а потом тонким паяльником и проводить лужение наушников.

Если провода совсем тонкие, тогда лучше канифоль не использовать вовсе, ведь сложно угадать с ее количеством. В этом случае оптимально использовать паяльную кислоту. Ею нужно обработать кончик проводника обычной кисточкой.

Далее с помощью паяльника уже и наносим припой. Такой способ более надежным назвать нельзя, но с тонкими проводниками по-другому не получится.

Также мы собрали несколько интересных видео, которые помогут вас сделать лужение ваших проводов правильно. Также рекомендуем прочитать: Кабель АСБ: технические характеристики и подробный обзор.

Ваш e-mail не будет опубликован. Лимит времени истёк. Содержание 1 Зачем лудить провода 2 Как лудить провода: пошаговая инструкция 3 Как выполнить лужение: видео.

Кабель NYM технические характеристики. Кабель ААШВ: назначение и характеристики. Кабель АВВГ: технические характеристики. Провод РКГМ: технические характеристики. Как правильно выбрать кабель для розеток. Поделитесь своим мнением Отменить ответ Ваш e-mail не будет опубликован.

Как залудить провод без канифоли?

Мы уже с вами рассматривали, как соединить провода в домашних условиях , но если вы желаете сделать качественную электропроводку в доме, то без лужения медных проводов и кабелей просто не обойтись. Поэтому мы решили подробней рассказать, как лудить провода, зачем это делать и как правильно работать с паяльником. Также предоставим и подробную инструкцию, которая позволит сделать все правильно и быстро. Многие люди не совсем понимают, зачем все это вообще нужно делать. А дело в том, что на воздухе медь начинает процесс окисления, соответственно это приводит к ухудшению контакта между проводами.

Как залудить паяльник с медным жалом своими руками.

Как правильно паять медный провод для электропроводки дома.

Как облудить провода

Сколько уже времени прошло Наткнулся на этот пост в чьей-то подборке сохраненного на Пикабу и теперь чувствую себя как путешественник во времени Но все-таки надеюсь что мне ответят на вопрос по теме: я иногда паяю с аллюминевым флюсом, что ты про него скажешь или посоветуешь. Немного информации, которая может быть полезна вам, как в быту, так и в иных сферах жизни. Небольшой урок по пайке. Дубликаты не найдены. Все комментарии Автора. Через какое то время их просто разъест! В радиотехнике вообще кислотные флюсы применяется в очень редких случаях. Какая ещё кислота?! После таких паяльщиков потом платы восстанавливай ремонтом занимаюсь электроники.

Зачем лудить провода

При монтаже или ремонте электропроводки важно правильно сделать спаянное соединение. От этого зависит безопасность эксплуатации, надежность, долговечность электроснабжения. Для хорошего закрепления припоя нужно предварительно облудить провода, то есть покрыть оловянным припоем. Нанесенный слой удалит оксидные примеси, образующиеся на медных или алюминиевых сплавах, улучшит сцепление расходных материалов.

Пайка считается очень удобным и хорошо проверенным способом соединения проводников и радиодеталей. С её помощью также можно припаять провод к плате с расположенными на ней электрическими контактами.

Технология лужения проводов

Как научиться паять. Итак, начнём…. Об этом подробнее чуть ниже…. Если у Вас не паяльная станция, которая изначально готова к пайке сразу же после включения, а обычный паяльник, то перед работой особенно если он новый его нужно специальным образом подготовить — залудить, иначе паять не будет. Берём напильник и прикладываем плашмя к срезу жала паяльника.

Быстрое лужение проводов

Нередко возникает надобность скрепить стальные детали без сверлений, и без сварки. Выручит пайка стали. Но как это сделать правильно, ведь здесь имеются особенные нюансы. Несколько рекомендаций от специалистов. Отдельные марки стали хорошо поддаются пайке, другие паяются с большим трудом, ни с каким припоем соединяться не желают, ни под каким флюсом.

Как залудить паяльник своими руками Самый обычный паяльник с медным жалом есть практически у каждого. После такой простой процедуры залудить провод нетрудно. .. Если получилось, значит, всё сделали правильно.

Один из наиболее надежных способов соединения проводов и деталей — пайка. Как правильно паять паяльником, как подготовить паяльник к работе, как получить надежное соединение — обо всем этом дальше. Дело в том, что на воздухе медь может окисляться, что часто приводит к ухудшению контакта между проводами.

Соединение проводов пайкой — один из действенных методов, требующий определенных навыков. Прежде чем соединять таким способом провода, их необходимо правильно подготовить и залудить. Это требуется для обеспечения качества соединения. Чтобы этого избежать и добиться оптимальной связи, необходимо лудить все зачищенные жилы, так как при этом наноситься свинцово-оловянные припои снижающие электромеханические потенциалы соединяемых проводников меди, алюминия. Рассмотрим, как лудить провода паяльником.

У многих мастеров дома есть паяльник. Он приходит на помощь при ремонте различной аппаратуры, бытовой техники, да и в других случаях он может пригодиться.

Дело в том, что на воздухе медь может окисляться, что часто приводит к ухудшению контакта между проводами. В дальнейшем плохой контакт начинает нагреваться и как следствие — может произойти возгорание электропроводки. Чтобы этого не происходило и соединение электрических проводов пайкой было долговечным, надежным и безопасным, необходимо лудить зачищенные концы жил с помощью свинцово-оловянного припоя. Помимо этого лужение используют во время пайки, к примеру, при подключении светодиодной ленты к блоку питания. Если жилы LED-ленты не облудить, место пайки будет ненадежным и не исключено, что со временем проводки отвалятся. Итак, чтобы Вам было понятно, как правильно лудить провода, предоставляем пошаговую инструкцию в картинках:. Вот таким способом Вы сможете качественно и быстро лудить провода в домашних условиях.

Пайка может быть успешной только в том случае, если мастер придерживался всех требований и рекомендаций. Для работы обязательно нужно подготовить качественный флюс, который чаще всего представлен обычной канифолью. Но этот материал не всегда есть под рукой.

Залудить контакты. Пайка паяльником в домашних условиях

Как научиться паять. Именно такой, небольшой специальный урок, не относящийся напрямую к основной тематике, решил подготовить для тех, кому не только придётся паять шнуры, гнёзда, штекера, но и вообще, что угодно. Итак, начнём…

Что нам понадобится для пайки?

Конечно же паяльник (в идеале – паяльная станция), оловянный припой, канифоль, в идеале — проволочный припой, который представляет из себя намотанную на катушку, длинную, тонкую оловянную трубку, похожую на проволоку, в полости которой находится канифоль. Т.е. при пайке, в этом случае, нам не нужно, как по-старинке, опускать жало паяльника, то в канифоль, то в припой, а все это происходит одновременно в одной точке. Об этом подробнее чуть ниже…

Приобрести все необходимые компоненты можно в ближайшем магазине радиотоваров.

Если у Вас не паяльная станция, которая изначально готова к пайке сразу же после включения, а обычный паяльник, то перед работой (особенно если он новый) его нужно специальным образом подготовить — залудить, иначе паять не будет. Что это такое «залудить», сейчас разберём.

Как залудить паяльник?

Берём напильник и прикладываем плашмя к срезу жала паяльника. Теперь точим в той же плоскости, периодически посматривая на жало, до тех пор, пока оно не станет плоским, гладким и блестящим.

После этого разогретое жало опускаем в канифоль и сразу в припой (в олово). Прилипать припой к жалу почти не будет, поэтому сразу же после этой процедуры прикладываем жало к небольшой дощечке, желательно природного происхождения (не ДСП) лучше еловой или кедровой (смолянистой), но в принципе сойдёт и любая, только возиться придется дольше.

Итак, повторяем эту процедуру (канифоль → припой → дощечка) до тех пор, пока подготовленный предварительно напильником срез жала из жёлто – с переливом сизого цвета разогретой меди, не станет серебристым и блестящим от покрывающего его равномерно припоя. Вот это и называется «залудить», в данном случае паяльник.

Примерно так должно выглядеть залуженное жало паяльника.

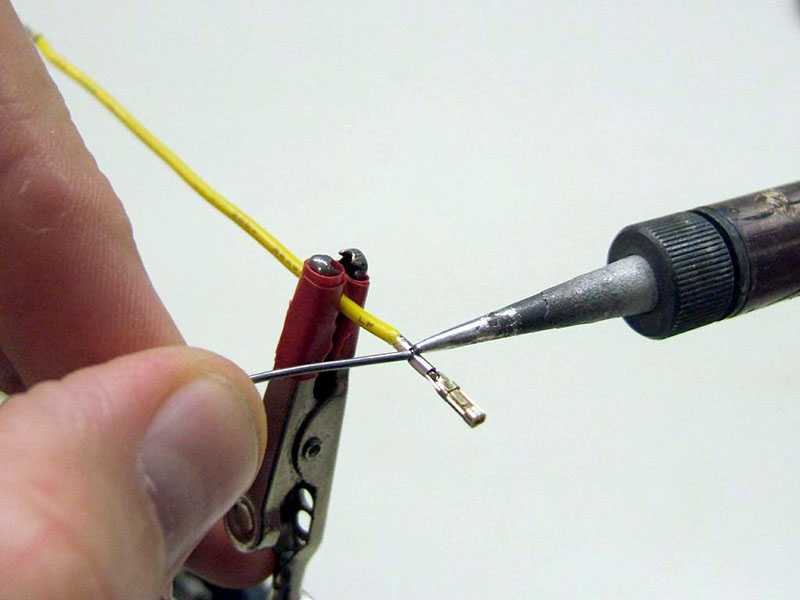

Теперь мы будем учиться припаивать проводок (предварительно его, залудив) к латунной жестянке, тоже залудив её с начала.

Окунаем жало паяльника в канифоль, потом в припой, и сразу же, плоскостью жала параллельно плоскости подносим вплотную к нашей латунной подопытной, не дав испариться канифоли, прижимаем, потом притираем, елозим, в общем – лудим. Если канифоль испарилась или растеклась, процесс повторяем, и постепенно, постепенно наша жестянка покрывается качественно налипшим на неё припоем. Если материал чистый или без сильных окислов, то подобное лужение происходит быстро.

Если используется проволочный припой, то прислоняем жало паяльника к жестянке, а к точке их контакта подносим кончик проволочного припоя, стараясь больше прикасаться к залуженной части паяльника, и трём ею об эту часть, чтобы олово с канифолью обогатило собою место контакта.

Как залудить провод?

Теперь лудим проводок. Аккуратно снимаем изоляцию ровно настолько, чтобы нам хватило места для пайки, и для расположения термоусадочной трубки, (или другого изолятора) чтобы потом не возникло каких-нибудь «коротышей» (коротких замыканий)…

Провод лудить проще, т. к. обычно, под изоляцией металл чистый, не окисленный. Его мы окунаем в канифоль, приложив сверху него жало разогретого паяльника и по-потихоньку вытаскиваем провод из под паяльника наружу, после того, как канифоль расплавится и задымится. Это делается, как наверное поняли, для того, чтобы расплавленная канифоль обволокла контактную часть провода. Теперь обогащаем жало паяльника припоем, коснувшись олова, подносим жало к налипшей на проводке канифоли.

Если провод медный и чистый – лужение произойдёт сразу же.

Если нет, то придется, возможно, операцию повторить или воспользоваться вместо канифоли паяльной пастой – специальным химическим веществом, (типа паяльной кислоты, если кто знаком) позволяющей лудить, к примеру, даже железо.

Так выглядит паяльная паста.

Как припаять провод?

Есть у нас залуженная подопытная латунная жестянка и залуженный проводок, которые теперь мы обязаны соединить, запечатлеть разогретым припоем и потом остудить, чтобы навсегда сохранить их электрическую связь, что мы и делаем, поднеся залуженную часть провода к залуженной части жестянки.

К месту их контакта подносим обогащённое припоем жало паяльника так, чтобы припой качественно обволок залуженные части припаиваемых деталей. Этому будет способствовать участвующая в процессе канифоль. Если что-то не ладится — окунайте в неё. После того, как детали оказались в расплавленном припое, постарайтесь их больше не шевелить. Можно слегка подуть на место пайки, пока блеск припоя слегка не потемнеет, что будет свидетельствовать о затвердевании пайки.

Всё, поздравляю! У Вас получилось.

Как отпаять провод?

Отпаивать провода и различные паянные соединения, можно соответственно, обратным методом — разогревом места пайки (залуженным и обмокнутым в канифоль, разогретым) жалом паяльника до расплавления припоя.

…И наверное, последний штрих — можно ещё окунуть небольшую малярную кисть в растворитель и промыть остатки канифоли в местах пайки.

Что можно паять?

А точнее, какие металлы хорошо паять? На первом месте, это, конечно же медь, латунь, золото, серебро, свинец, само собой – олово. Хуже паять (лудить) железо, сталь, цинк. Для залуживания последних придётся воспользоваться специальной паяльной пастой (см. рисунок выше). Есть и такие металлы, которые совсем не поддаются пайке, например – алюминий.

На этой неделе я сам со всей семьёй чуть было не стал жертвой слабоумия и отваги. И не легче, что чужой.
Да, в домашней силовой проводке на 230В концы многожильного провода лудить не рекомендуют. Рекомендуют обжимать. А что будет, если всё же залудить и так оставить? Вот я и стал жертвой эксперимента, сам того не ведая.

Висит уже много лет на кухне светильник — вот он на испытаниях, уже после починки и без абажура.

И вот в пятницу лампочка что-то подозрительно начала мигать. Поставил другую — то же самое. Дело не в лампочке. Вскрыл выключатель, понюхал-послушал. Не искрит. Снял светильник от греха, повесил времянку — патрон с проводочком. Заодно посмотрел на подключение — всё нормально, через клемму, провода не подгоревшие.

В субботу занялся плотнее. Смотрим патрон. Да, есть лёгкие повреждения контактов — но всё в пределах допустимого за много-то лет.

Но ведь где-то искрит! Разбираем дальше — остаётся только патрон, соединённый с проводом на заводе.

А там…

Вот эти коричневые полу обугленные кусочки — это обрезанные с того же самого провода, другие концы которого выше обжатые. Видно, что синий тоже стал коричневым. Гибкость изоляции полностью утрачена. Стала хрупкой — трескается и отваливается, обнажая медную жилу.

И тут же видна причина. Концы провода на заводе залудили.

Мне повезло. Картинка капающего с потолка горящего пластика осталась в ночных кошмарах. Зато стало понятно, как именно может наказать. Годы будет висеть лужёный конец взведённым курком, а потом может и выстрелить.

Обжимайте наконечники. И за электриками посматривайте. Которые знают, что и так сойдёт — гнать позорными тряпками.

Вот этот текст я зачем-то вывалил на муську. Где мне толпой объяснили, что лудили, лудим и будем лудить. А обжимают ретрограды. Так что по-быстрому оттуда снял. То есть со всеми, кто наконечники силовых проводов лудит и лудить будет — соглашаюсь, пожалуйста. КССЗБ. И светофор красным сдуру мигает, и тормоза придумали трусы. И здесь тоже соглашаюсь и спорить не буду. Но невиновных людей всё же предупредить хочется.

Добавлю, что теме очень близок вот этот циркуляр . Он не про лужение, шире, про пайку вообще. Но физика остаётся

— трудности обеспечения нормальных санитарно-гигиенических условий при выполнении соединений на монтаже и др.

АССОЦИАЦИЯ «РОСЭЛЕКТРОМОНТАЖ»

ТЕХНИЧЕСКИЙ ЦИРКУЛЯР

г. Москва 2012г.
О ПРИМЕНЕНИИ ПАЙКИ В ЭЛЕКТРОТЕХНИЧЕСКИХ СОЕДИНЕНИЯХ

Неразборные соединения проводов, в соответствии с требованиями нормативных документов, могут выполняться путем опрессовки, с помощью сварки или пайки.

В соответствии с указаниями ГОСТ Р 50571-5-52-2011 (МЭК 60364-5-52:2009) соединения между проводниками и между проводниками и другим оборудованием должны обеспечивать электрическую непрерывность и соответствующую механическую прочность и защиту, а при выборе средств соединения следует учитывать:

Материал проводника и его изоляции;

Число и форму проводов, формирующих проводник;

Площадь поперечного сечения проводника;

Число проводников, которые будут соединены вместе.

В то же время к применению пайки в электромонтажной технологии нормативные документы и справочные материалы формируют следующее отношение:

П. 7.8.3.2 ГОСТ Р 51321.1-2007: «На проводниках, соединяющих два расположенных рядом устройства, не должно быть скруток или паяных соединений»;

П. 7.8.3.5 ГОСТ Р 51321.1-2007: «Соединение проводников с аппаратурой с применением пайки допускается только в тех случаях, если такой вид соединения предусмотрен в нормативной документации на НКУ»;

Примечание к п. 526 ГОСТ Р 50571-5-52-2011 (вводится в действие с 01.01.2013) «Низковольтные электроустановки. Часть 5. Выбор и монтаж электрооборудования. Глава 52. Электропроводки»: «Использования соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учётом возможных смещений, механических усилий и повышения температуры при коротких замыканиях (см. 522.6, 522.7 и 522.8)»;

П. 4.2.46 главы 4. 2 ПУЭ: «Соединение гибких проводов в пролётах должно выполняться опрессовкой с помощью соединительных зажимов, а соединения в петлях у опор, присоединение ответвлений в пролете и присоединение к аппаратным зажимам – опрессовкой или сваркой. При этом присоединение ответвлений в пролете выполняется, как правило, без разрезания проводов пролета. Пайка и скрутка проводов не допускаются».

Указания приведенных документов фактически ограничивают применение пайки в соединениях электрических проводников в силу наличия существенных недостатков такого способа соединения.

К недостаткам соединений, содержащих оловосвинцовые припои, отнесены:

Снижение электропроводности и механической прочности;

Увеличение переходного сопротивления со временем;

Химическая коррозия, вызванная остатками флюсов;

Экологическая небезопасность;

Трудности обеспечения нормальных санитарно-гигиенических условий при выполнении соединений на монтаже и др.

В соответствии с указаниями ГОСТ Р 50571-5-54-2011 (МЭК 60364-5-54:2002) к соединениям заземляющих проводников предъявляется дополнительное требование, заключающееся в том, что соединение проводников или арматуры с помощью пайки возможно только при наличии надежной механической фиксации.

Указанное требование в первую очередь должно быть реализовано при выполнении контактных соединений класса 2 по ГОСТ10434-82* в цепях заземляющих и защитных проводников (см. п. 1.7.139 ПУЭ седьмого издания).

Данное требование является следствием, вытекающим из указаний п. 2.2.6 ГОСТ 10434-82* «Соединения контактные»: «После режима сквозного тока контактные соединения не должны иметь механических повреждений, препятствующих их дальнейшей эксплуатации. Температура контактных соединений в режиме сквозного тока не должна быть более 200 °С у соединений проводников из алюмомеди, алюминия и его сплавов, а также у соединений этих проводников с медными, 300 °С – у соединений медных проводников и 400 °С – у соединений стальных проводников». При соединении медных проводников допустимая температура соединения может достигать 300 °С, что превосходит температуру плавления мягкого припоя. Без дополнительного механического крепления проводников перед пайкой обеспечить качество неразборного контактного соединения не представляется возможным.

Наиболее часто для выполнения механического крепления проводников перед пайкой используется бандаж. В Инструкции по монтажу электрооборудования, силовых и осветительных сетей взрывоопасных зон ВСН 332-74 и в Пособии по выполнению электроустановок во взрывоопасных зонах, до сих пор используемых монтажными организациями, приводится несколько способов соединения заземляющих проводников с броней и металлическими оболочками кабелей с помощью пайки мягким припоем. В этих документах приводятся способы соединений, где дополнительное механическое крепление проводников выполняется после пайки либо не выполняется вообще. Указаниям действующих нормативных документов это не соответствует. При выполнении механического соединения с помощью бандажа с последующей пайкой, при расплавлении припоя в режиме сквозного тока не происходит его стекания. После отключения тока повреждения контактное соединение механически восстанавливается.

Особого внимания заслуживает вопрос присоединения многопроволочной жилы к контактным зажимам оборудования и соединителям. Требования облуживания многопроволочных жил оловянно-свинцовыми припоями в разборных электрических контактных соединениях проводов и кабелей изложены в п. 2.1.8 табл. 5 ГОСТ 10434 издания 1982 года. Однако необходимо учитывать то обстоятельство, что современные зажимы, в отличие от приведенных в ГОСТ 10434-82, имеют, как правило, гнездовую конструкцию, в которой многопроволочная жила проводника не выжимается, не выдавливается из-под головки винта или шайбы, а, напротив, обжимается, прессуется в конструктивно ограниченном сечении зажима. Пропайка концов многопроволочных проводов в монолит в таком случае не требуется. Следует также иметь в виду, что ГОСТ 10434-82 распространяется на токи от 2,5 А. Для контактных соединений электротехнических устройств на токи менее 2,5 А требования стандарта являются рекомендуемыми.

Производители широко используемых на отечественном рынке соединителей: Sсhneider Еlесtric, Phoenix Contact, Wago, Weidmüller и др., отрицают необходимость замоноличивания (пропайки) многопроволочной жилы перед выполнением соединения.

Целью выхода настоящего циркуляра является выдача конкретных рекомендаций по выполнению электрических соединений с помощью пайки:

1. Использования паяных соединений в электроустановках следует избегать. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях.

2. Спаянные соединения в любом случае не следует применять в местах, подверженных смещению, вибрации и ударам.

3. При выполнении электрического соединения брони или металлической оболочки кабеля с подключаемым оборудованием допускается припайка заземляющих или защитных проводников уравнивания потенциалов мягким припоем, например ПОС-40, без размотки брони кабеля с механическим креплением проводника к броне с помощью бандажа.

4. В разборных соединениях должна быть обеспечена совместимость многопроволочной жилы проводника с соответствующими зажимами аппаратов и соединителей. В этом случае требование о необходимости замоноличивания многопроволочной жилы методом пайки, как и опрессовки гильзой, увеличивающее переходное сопротивление, является излишним и ухудшающим эксплуатационную надёжность современных разборных соединений.

Работа с радиоэлектроникой предполагает пайку материалов. Научиться этому легко, а если есть непонятные нюансы, то с опытом они исчезнут. Инструмент требует обслуживания для своей качественной работы. Мастеру нужно уметь правильно залудить жало паяльника, чтобы держался припой. Инструмент при этом не должен быть повреждён. Качество пайки зависит от правильных действий при обработке основания.

Особенности покрытий

Паяльники простого типа традиционно имеют медное жало. Материал до сих используется с момента изобретения инструмента из-за своих высоких теплопроводящих свойств. Но есть недостаток — способность к высокому износу. Медь выгорает или растворяется в припое. Недостаток требовалось устранить, и производители стали наносить дополнительное покрытие из никеля или серебра.

Никель обладает высокой прочностью и не изнашивается. Долгий срок службы — это преимущество никелевого покрытия. Недостаток — слабая адгезия. Такой наконечник плохо удерживает припой. Пайку можно выполнить только при подаче припоя непосредственно в зону работы. Рабочую область нагревают жалом, потом ложат небольшую часть припоя или паяльной пасты. Схватывание происходит от нагрева.

Серебро имеет хорошую адгезию, но слабо проводит тепло. К тому же материал дорогой. Со временем серебро изнашивается и обнажает медную основу. Это происходит из-за того, что покрытие из серебра растворяется в припое.

Особенности напыления усложняют работу и обслуживание. Поэтому радиолюбители, особенно старшего поколения, предпочитают медные паяльники. Но у медного жала есть недостаток — горячая медь мгновенно окисляется. Взаимодействие с воздухом происходит лишь на тонком слое, но этого достаточно для нулевой адгезии. Тепло тоже передаётся хуже. Выход из ситуации — наконечник всегда нужно покрывать тонким слоем припоя .

Олово нельзя наносить перед пайкой, поскольку под его слоем начинает выгорать медь. На месте выгорания появляются шлаки, из-за которых отсутствует адгезия. Мастер начинает отвлекаться от работы.

Абразивные материалы стачивают покрытие. Никель или керамика нанесены тонким слоем на жало — вот почему нельзя их стачивать. Дорогостоящий наконечник превратится в медный пруток.

Процесс подготовки медного жала

Процесс покрытия не вызывает трудностей. Расплавленный припой хорошо ложиться на горячую медь, но с одним условием — она должна быть чистой. Добиться этого можно только при низкой температуре. Окисление при повышении температуры ускоряется и адгезия пропадает. Холодный припой нельзя прилепить к жалу, поскольку он не плавится. Получается замкнутый круг.

Шлаки, остатки канифоли и пластика, окалину и прочий мусор можно удалить на холодном инструменте. Стержень перед этой операцией вытаскивают, чтобы не повредить нагреватель. Жало внутри нагревателя тоже окисляется, что ухудшает теплопередачу. Электричество из-за окалины преодолевает лишнее сопротивление и расходуется впустую.

Перед тем как залудить паяльник с медным жалом его нужно очистить от грязи. Делают это напильником или наждачкой. Материал следует заточить до чистого слоя, чтобы внешний вид был как новый. Проще это сделать наждачкой. Поверхность полируют до гладкого состояния — так окисление проходит медленнее.

Скорость окисления можно снизить, если оковать жало. Делают это молотком на наковальне. Аккуратными ударами укрепляют поверхность и придают форму медному прутку. Далее переходят к процессу лужения, пока оно не покрылось шлаками.

Способы лужения медного жала:

Правильная подготовка позволит не нервничать на начальном этапе работы. Спустя время процесс нужно переделывать из-за того, что медь начинает окисляться.

Лужение современного покрытия

Наконечники из керамики и никеля не нужно лудить. Так читают производители, но это не более чем реклама. Современные покрытия тоже склонны к окислению, только процесс происходит медленнее. Залудить жало паяльника паяльной станции современного типа обычным способом не получится — покрытие будет стёрто.

Очистку выполняют мокрой тряпочкой их х/б ткани. Берут твёрдую канифоль, куда ложат немного припоя. Наконечник следует натереть тряпочкой и моментально окунуть в канифоль. Кусок припоя утапливают вертикально вниз. Припой плавится и обволакивает конус жала.

Очистка в процессе работы

Правильно облудить паяльник важно не только во время подготовки к работе. Спустя какое-то время пайки может случиться так, что материал снова не будет липнуть к основанию. Это происходит через минут 15. Под слоем лужения обгорает медь. Существует несколько способов как правильно залудить паяльник во время работы.

Бруском дерева

Брусок дерева неотёсанный всегда должен находиться под рукой у мастера. Используют хвойные породы, поскольку такая древесина имеет природную канифоль. На древесину наливаю флюс и ложат немного припоя. Как только на жале появляется окалина, натирают его о дерево. Во время этого процесса основание очищается и облуживается.

Губка из металла

Способ моментального лужения основания паяльника. Заводские паяльные установки оснащены подобным устройством в виде губки из стали в контейнере.

Мастеру удобно пользоваться подобным методом, но его можно улучшить. Низ губки измазывают флюсом — паяльным салом. При неглубоком погружении жала оно будет просто очищаться. А если на основание нанести припой и макнуть его глубоко, до основания губки, то очистка будет совмещена с лужением.

Метод оптимален для современных наконечников с керамическим или никелевым напылением. Даже паяльники с тонким жалом из меди можно так очищать и залуживать. Повреждения устройству сложно нанести даже при сильном нажатии.

Использование канифоли

Способ для традиционного инструмента с простым жалом из меди. Металл быстро окисляется и через 10−15 минут припой уже не подцепить. Если почистить отдельно от флюса, то мастер не успеет донести паяльник — так быстро проходит окисление.

Чистят инструмент из-за этого в канифоли. Под паяльник ложат надфиль, можно воспользоваться стальной проволокой. Затем жалом трут до того момента, пока флюс не расплавится. Припоя не должно быть.

Классический метод и профилактика

Предыдущие способы придумали мастера относительно недавно. Наши предки, даже ещё отцы, делали лужение несколько иначе. Для этого требовался напильник с мелкой насечкой , верстак для работы (можно заменить доской), канифоль и максимально тугоплавкий припой.

Порядок действий:

Процедура отнимет минут 10, не меньше. Большое количество времени на подготовку окупается тем, что с инструментом можно работать несколько дней без особой подготовки.

Работа продолжительное время спровоцирует перегрев. Повышение температуры усиливает окисление и прут приходится готовить к работе чаще. Дабы избежать лишних процедур следует придерживаться некоторых правил.

Профилактические меры от окисления:

Инструмент всегда нужно держать наготове. После продолжительного простоя жало паяльника не лудится из-за сильного окисления. Восстановление адгезии покрытия, особенно из меди, проводят канифолью. После погружения в неё жало натирают тканью х/б. Во время работы паяльник тоже периодически нужно очищать.

Пайка паяльником – это физико-химическая технологическая операция получения неразъемного соединения металлических деталей путем введения в зазор между ними металла с более низкой температурой плавления.

Паять паяльником на много проще чем, кажется на первый взгляд. Технология пайки паяльником успешно применялась египтянами еще 5 тысячелетий назад и с тех пор мало что ней изменилось.

Требования к технологическому процессу пайки и монтажу радиоэлементов изложены в ОСТ 107.460092.024-93 «Пайка электромонтажных соединений радиоэлектронных средств. Общие требования к типовым технологическим операциям».

Процесс пайки паяльником начинается с подготовки поверхностей деталей, подлежащих пайке. Для этого необходимо удалить с поверхностей следы грязи, при их наличии, и оксидную пленку. В зависимости от толщины пленки и формы поверхности, ее зачищают напильником или наждачной бумагой. Малые площади и круглые провода можно зачистить лезвие ножа. В результате должна получиться блестящая поверхность без пятен окислов и раковин. Жировые загрязнения убираются протиркой ветошью, смоченной в ацетоне или растворителе уайт-спирте (очищенный бензин).

После подготовки поверхностей их необходимо покрыть слоем припоя, залудить. Для этого на поверхность наносится флюс и прикладывается жало паяльника с припоем.

Для лучшей передачи тепла от жала паяльника к детали нужно прикладывать жало так, чтобы площадь соприкосновения была максимальной. Срез жала паяльника с припоем должен быть параллелен поверхности детали.

Самое главное при пайке паяльником, это прогреть до температуры расплавленного припоя спаиваемые поверхности. При недостаточном прогреве пайка получится матовой низкой механической прочности. При перегреве припой не будет растекаться по поверхности спаиваемых деталей и пайка вообще не получится.

После выполнения выше описанной подготовки детали прикладываются друг к другу, и выполняется пайка электрическим паяльником. Время пайки в зависимости от толщины и массы деталей составляет от 1 до 10 секунд. Многие радиоэлектронные компоненты допускают время пайки не более 2 секунд. Как только припой равномерно растечется по поверхностям деталей, паяльник отводится в сторону. Смещение деталей относительно друг друга до полного затвердевания припоя не допустимо, иначе механическая прочность и герметичность пайки будет низкой. Если такое случайно произошло, то нужно заново выполнить процедуру пайки.

Припой на жале горячего паяльника при ожидании пайки прокрывается окислами и остатками сгоревшего флюса. Перед пайкой жало необходимо очищать. Для очистки удобно использовать увлажненный кусок поролона любой плотности. Достаточно быстро провести жалом по поролону и вся грязь останется на нем.

Перед пайкой поверхности или провода, которые соединяются пайкой, в обязательном порядке должны быть облужены. Это гарантия качества паяного соединения и получения удовольствия от работы. Если Вы не имеете опыта работы с паяльником, то перед выполнением ответственных работ по пайке паяльником нужно сначала немного потренироваться. Начинать проще с одножильного медного провода, каким делают электропроводку. Первым делом нужно снять с проводника изоляцию.

Как залудить медные провода

Когда изоляция снята, нужно оценить состояние проводника. Как правило, в новых проводах, медные проводники не покрыты окислами и их можно облуживать без зачистки. Достаточно взять немного припоя на жало паяльника, коснуться ним канифоли и поводить жалом по поверхности проводника. Если поверхность проводника чистая, то припой тонким слоем растечется по ней.

Если припоя не хватило, то берется дополнительная порция с касанием канифоли. И так, пока весь проводник не будет полностью залужен. Удобнее провода лудить, положив на деревянную площадку, в качестве которой использую подставку для паяльника. Обычно на месте, где я всегда лужу, скапливается канифоль и процесс идет быстрее, можно захватывать больше припоя не касаясь, лишний раз жалом канифоли.

Иногда, вопреки ожиданиям, хотя проводник кажется без окислов, лудиться не хочет. Тогда я ложу его на таблетку аспирина и пару секунд прогреваю, а затем лужу на площадке. Лудится сразу без проблем. Даже медный провод с очевидным окислением, без предварительной механической зачистки, с аспирином сразу же порывается тонким слоем припоя.

Если Вам удалось паяльником залудить проводники, как на фото, то поздравляю с первой успешной работой по пайке.

С первого раза получить хорошую пайку паяльником сложно. Причин этому может быть несколько. Паяльник слишком нагрет для данного вида припоя, определить это можно по быстро образующейся темной пленке окислов на припое, который находится на жале паяльника. При чрезмерном нагреве жала паяльника, рабочая лопатка жала покрывается окислом черного цвета, и припой на жале не удерживается. Температура жала паяльника не достаточна. В этом случае пайка получается рыхлой и выглядит матовой.

Тут может помочь только применение регулятора температуры . Недостаточный прогрев провода при облуживании, бывает при малом количестве припоя на рабочей части жала. Площадь соприкосновения получается маленькой, и тепло плохо передается проводнику. Практиковаться нужно до тех пор, пока не получится залудить провода как на фото выше.

После лужения паяльником провода, на нем часто остаются излишки припоя виде наплывов. Для того, чтобы получился тонкий и равномерный слой нужно провод расположить вертикально, концом вниз, паяльник вертикально жалом вверх, и провести жалом по проводу. Припой тяжелый и весь перейдет на жало паяльника. Только перед этой операцией нужно удалить весь припой с жала, ударив ним легонько о подставку. Таким способом можно убирать излишки с места паек и на печатных платах.

Следующий этап тренировки это залудить паяльником многожильный медный провод, задача несколько сложнее, особенно если провод покрыт окислом. Снять оксидную пленку механическим способом затруднительно, нужно расплести проводники и зачистить каждые по отдельности. Когда я снял изоляцию с проводов термическим способом, то обнаружил, что верхний проводник весь порыт окислом, а нижний расплелся. Это, пожалуй, самый сложный случай для лужения. Но лудятся они с такой, же легкостью, как и одножильные.

Первое что необходимо это положить проводник на таблетку аспирина и прогревая паяльником подвигать, чтобы все проводники провода смочились составом аспирина (при нагревании аспирин плавится).

Далее лудите на площадке с канифолью, как описано выше, с той лишь разницей, что нужно прижимать провод жалом паяльника к площадке и в процессе облуживания провод вращать в одну сторону, чтобы проводники сплелись в единое целое.

Вот такими стали медные провода после лужения.

Из такого конца залуженного провода можно с помощью круглогубцев сформировать колечко, например для резьбового присоединения к контактам розетке, выключателя или патрона люстры или припаять к латунному контакту или печатной плате. Попробуйте сделать паяльником такую пайку.

Главное при соединении пайкой деталей, не сместить их относительно друг друга, пока не застыл припой.

Пайка паяльником любых деталей мало чем отличается от пайки проводов. Если у Вас получилось качественно залудить и припаять многожильный провод, то значит, Вы сможете выполнить любую пайку.

Как залудить очень тонкий медный проводник покрытый эмалью

Залудить паяльником тонкий проводник, с диаметром жили менее 0,2 мм изолированный эмалью, легко, если воспользоваться хлорвинилом. Изолирующие трубки и изоляция многих проводов делается из этого пластика. Нужно положить провод на изоляцию и легонько прижать жалом паяльника, затем протаскивать провод, каждый раз поворачивая. От нагрева хлорвинила выделяется хлор, который разрушает эмаль и провод легко залуживается.

Эта технология не заменима при пайке паяльником провода типа лицендрат, представляющий собой много тонких проволочек покрытых эмалью и свитых в один проводник.

С помощью таблетки аспирина тоже легко залудить паяльником эмалированный тонкий провод, точно также протягивается провод между таблеткой аспирина и жалом паяльника. На жале должно быть достаточное количество припоя и канифоли.

Пайка паяльником радиодеталей

При ремонте электроприборов часто приходится выпаивать из печатной платы и запаивать обратно радиоэлементы. Хотя операция эта не сложная, но все же требует соблюдения определенной технологии пайки.

Пайка паяльником резисторов, диодов, конденсаторов

Для того, чтобы выпаять из печатной платы двух выводной радиоэлемент, например резистор или диод, необходимо место его пайки разогреть паяльником до расплавления припоя и вытянуть вывод радиоэлемента из платы. Обычно вынимают вывод резистор из печатной платы, поддев его за вывод пинцетом, но пинцет часто соскальзывает, особенно если вывод радиоэлемента со стороны пайки загнут.

Для удобства работы губки пинцета нужно немного сточить, получившийся захват исключит соскальзывание губок пинцета.

Когда выполняют работы по демонтажу радиоэлементов, то всегда не хватает еще одной руки, нужно работать паяльником, пинцетом и еще удерживать печатную плату.

Третьей рукой мне служат настольные тески, с помощью которых свободный от деталей участок печатной платы можно зажать, и устанавливая тиски на любую боковую грань, ориентировать печатную плату в трех измерениях. Выполнять пайку паяльником будет удобно.

После выпаивания детали из платы, монтажные отверстия заплывают припоем. Освободить отверстие от припоя удобно зубочисткой, остро заточенной спичкой или деревянной палочкой.

Жалом паяльника расплавляется припой, зубочистка вводится в отверстие и вращается, паяльник убирают, после застывания припоя, зубочистка извлекается из отверстия.

Перед установкой для запайки нового радиоэлемента, необходимо в обязательном порядке убедиться в паяемости его выводов, особенно, если дата выпуска его не известна. Лучше всего просто залудить выводы паяльником и затем уже запаивать элемент. Тогда пайка получится надежной и от работы будет одно удовольствие, а не мучение.

Как паять паяльником SMD светодиоды и другие безвыводные компоненты

В настоящее время при изготовлении радиоэлектронных устройств широко применяются безвыводные компоненты SMD. Компоненты SMD не имеют традиционных медных проволочных выводов. Такие радиоэлементы соединяются с дорожками печатной платы путем пайки к ним контактных площадок, находящихся непосредственно на корпусе компонентов. Запаять такой компонент не сложно, так как имеется возможность припаять маломощным паяльником (10-12 Вт) последовательно каждый контакт по отдельности.

Но при ремонте возникает необходимость выпаивать SMD компонент для их проверки или замены или выпаивать с ненужной печатной платы для использования как запчасти. В таком случае, чтобы не перегреть и не поломать компонент необходимо одновременно прогревать все его выводы.

Если приходится часто выпаивать SMD компоненты, то имеет смысл для паяльника сделать набор специальных жал, разветвляющихся на конце на два или три маленьких. С такими жалами выпаивать SMD компоненты будет легко без их повреждений, даже если они будут приклеены к печатной плате.

Но бывают ситуации, что маломощного паяльника под рукой нет, а в имеющемся мощном паяльнике, жало прикипело и вынуть его невозможно. Из такой ситуации тоже есть простой выход. Можно навить вокруг жала паяльника медный провод диаметром один миллиметр, как на фото. Сделать своеобразную насадку и с помощью нее успешно выпаивать SMD компоненты. Фотография демонстрирует, как я выпаивал SMD светодиоды при ремонте светодиодных ламп . Корпуса светодиодов очень нежные и практически не допускают даже небольших механических воздействий.

В случае необходимости насадка легко снимается и можно пользоваться паяльником по прямому назначению. Ширину между концов насадки можно легко изменять, тем самым настраивая для пайки SMD компоненты разных размеров. Насадку можно использовать вместо маломощного паяльника, запаивая маленькие детали и припаивая тонкие проводники к светодиодным лентам .

Как паять паяльником светодиодную ленту

Технология пайки светодиодных лент мало чем отличается от пайки других деталей. Но из-за того, что основа печатной платы представляет собой тонкую и гибкую ленту, для исключения отслоения печатных дорожек время пайки должно быть сведено к минимуму.

Ремонт железного кузова автомобиля пайкой

В давние времена, когда я ездил на советском автомобиле, технология пайки паяльником железа выручала при устранении коррозии кузова автомобиля . Если просто зачистить место, покрытое ржавчиной и нанести лакокрасочное покрытие, то через время ржавчина появится вновь. Покрыв зачищенное место паяльником тонким слоем припоя, ржавчина больше никогда не появится.

Приходилось паять паяльником и сквозные коррозионные дыры в порожках и зоне колесных арок кузова автомобиля. Для этого нужно зачистить поверхность вокруг дыры полоской в один сантиметр и паяльником залудить припоем. Из плотной бумаги вырезать выкройку будущей заплатки. Далее по выкройке из латуни толщиной 0,2-0,3 мм вырезать заплатку и зону, которая будет припаиваться залудить паяльником толстым слоем припоя. В случае необходимости заплатке придается нужная форма. Можно просто простучать заплатку, положив на толстую плотную резину. Края внешней стороны заплатки напильником свести на нет. Останется приложить заплатку на дырку в кузове и хорошо прогреть стоваттным паяльником по шву. Шпаклевка, грунтовка, окраска, и кузов будет как новый, при этом в отремонтированном месте ржаветь больше не будет никогда.

Во время ремонта, модернизации или при установке электропроводки особое внимание уделяется качеству соединения токопроводящих жил. Надежное спаянное соединения – это залог безопасной эксплуатации электрических магистралей и бытовой техники. Чтобы хорошо закрепить припой, требуется предварительно провода облудить, суть процедуры заключается в покрытии поверхности оловом.

Почему лужение проводов так важно

Лужение проводов предотвращает их окисление

Перед тем как залудить провод, требуется узнать, для чего эта процедура так необходима. Медь и алюминий при взаимодействии с кислородом окисляются, образуя на своей поверхности оксидную пленку, которая ухудшает проводимость и повышает сопротивляемость. Залуживание проводов позволяет этого избежать. Лудят провода свинцово-оловяными припоями, их преимущество заключается в длительном эксплуатационном сроке, безопасности и надежности.

Также лужение используют во время пайки, например, при подключении светодиодных лент к блоку питания. Если жилы осветительного прибора предварительно не облудить, с течением времени все проводки отвалятся.

Облуживание провода с помощью паяльника

Лужение проводов паяльником

Для качественного выполнения работы важно уверенно владеть паяльником. Если закрепившиеся навыки отсутствуют, не удастся залудить и припаять провод.

Существуют разные модели паяльников, каждые обладают своими техническими характеристиками – мощность, габариты и т. д. Начинающему мастеру рекомендуется отдавать предпочтение паяльным станциям, где есть возможность регулировать температуру нагревания самостоятельно.

Целесообразно приобрести дорогостоящее устройство, поскольку процесс будет отнимать меньше времени, и работа будет выполняться в радость.

Необходимые инструменты

Флюс выбирают в зависимости от материала провода

Монтаж, модернизация, ремонт и обслуживание проводов – дело хлопотное, но не сложное. Чтобы сократить затраченное время, предварительно готовят все необходимые инструменты и расходный материал для работы. Список выглядит следующим образом:

• к числу расходных материалов относится припой и флюс;
• острый нож;
• станция для паяния или паяльник;
• технический или медицинский пинцет;
• обыкновенные плоскогубцы.

Можно использовать не хорошо заточенный нож, а специальные клещи, позволяющие удалить весь изоляционный слой несколькими движениями. Но стоимость их достаточно высока, поэтому многие используют нож или скальпель.

В каждом случае требуется определенный припой и флюсовый состав для кабелей, это нужно учитывать.

Порядок действий

Чтобы облудить провод, нужно действовать по следующему алгоритму:

1. С помощью специального инструмента, ножа или скальпеля удалить изоляционный слой с проводов, которые потребуется соединить.
2. После удаления изоляционного материала токопроводящие жилы зачистить до образования характерного блеска. Для этого можно использовать нож или наждачную бумагу. Если работа предстоит не с литой жилой, а многожильным проводом, каждый проводок распушается и зачищается по отдельности.
3. В розетку включается паяльник и очищается от всех загрязнений, которые он любит собирать, особенно старого припоя и пыли. Во время очищения жилы паяльника рекомендуется использовать небольшую наждачную бумагу.
4. Требуется разогреть кончик провода. Это можно сделать с помощью паяльника, газовой горелки или обычной зажигалки.
5. Когда паяльник разогрелся до рабочей температуры, его жилой прикасаются к припою и канифоли. Рабочая поверхность обильно должна быть покрыта растопленным оловом.
6. Следующий этап – горячим паяльником касаться медного проводника. Припой должен равномерно распределяться по жиле. Чтобы нанести припой, используются пассатижи и пинцеты.
7. По окончании работ внимательно осматривается кабель или провод. Рабочая поверхность должна быть полностью и равномерно покрыта припоем. Пустые полости или скопления вещества должны отсутствовать. Если обнаружены недочеты в работе, к процедуре приступают повторно.

Если работа предстоит с совсем тонкими проводами, канифоль лучше не использовать, поскольку рассчитать точное количество вещества очень сложно. В качестве аналога подойдет паяльная кислота. Обработать кончик проводника можно обыкновенной кисточкой. После этого можно приступать к нанесению припоя. Этот способ нельзя назвать более надежным, но с такими видами проводков иначе нельзя.

Способы обработки проводов

Лужение с помощью деревянного бруска

Существует несколько способов лужения. Некоторые мастера отдают предпочтение методу, суть которого заключается в прижимании проводов паяльником к деревянной ровной поверхности.

При нагревании из дерева выделяются газы, которые исполняют роль флюса, способствуя удалению оксидов на металле.

Более качественно удалять оксидную пленку на поверхности токопроводящих жил удается при помощи аспирина. Во время работы таблетку подкладывают под провода. При нагревании из ацетилсалициловой кислоты выделяются газы, обволакивающие место соединения, вытесняя из них примеси, отрицательно сказывающиеся на качестве соединения. Этот простой и бюджетный в реализации способ обеспечивает качественное лужение.

Существует еще один способ подготовки многожильных кабелей и проводов, у которых медная основа покрыта эмалью. В качестве подложки предпочтительнее применять небольшой кусок ПВХ материала. При термическом воздействии поливинилхлорид начинает активно выделять хлороводород, который эффективно разрушает оксидный слой.

Лужение посредством окунания

Если работать предстоит с проводами и кабелями большого диаметра, то подготовку целесообразно проводить иначе. Полного и равномерного распределения припоя в данном случае добиться непросто.

Существует специальное устройство – тигель, в который помещаются небольшие кусочки олова. Там они разогреваются, в результате получается, расплав металла. Конец провода предварительно погружают в канифоль или другие марки флюса, а далее в емкость тигля. Такой подход обеспечивает полное и равномерное распределение веществ на месте среза.

Использовать этот метод можно лишь с полностью лужеными проводами. Погружение уже имеет совершенно иные масштабы, и проводится в промышленных условиях. Реализуется процесс с помощью специальной катушки с намотанным проводом. Сначала всю медную поверхность вручную обрабатывают жесткими щетками, предварительно их щетину обрабатывают хлористым цинком в жидком виде. Растворенный флюс получают из смеси технической соляной кислоты и цинка.

Далее проволоку из мотка начинают медленно раскручивать и окунают в емкость, заполненную растворенным оловом. Равномерность покрытия обеспечивается вторичной обработкой кабеля или провода большого диаметра резиновыми щетками. В завершение кабель погружают в емкость с холодной водой и вновь обрабатывают щетками. После этого провода и кабели сматывают и упаковывают для дальнейшей реализации в строительных магазинах.

Как Залудить провод большого сечения

Технология лужения токопроводящих жил – обзор методов

Существуют различные способы соединения отдельных электрических проводников. От качества получаемого контакта зависит надежность, безопасность и бесперебойность всей электрической цепи. Для достижения указанных показателей требуется выполнять лужение проводов.

В чем заключается необходимость лужения проводов

Современные проводники изготавливаются из цветных сплавов, покрытых изоляционным слоем, что сопровождается повышенным сопротивлением к коррозионному воздействию. При выполнении их соединения требуется зачистить часть изоляции. Это приводит к образованию контакта с воздушной средой, а со временем — к окислению поверхности проводника.

Лужение провода препятствует окислению токопроводящего материала

Обратите внимание! При наличии слабого контакта будет отмечаться повышенный нагрев в месте соединения проводов. В лучшем случае все закончится обрывом электрической цепи, в худшем — возгоранием.

Для исключения указанных проблем следует лудить зачищенные участки проводов. Облуживание удалит с открытых жил кабеля оксидные примеси и позволит повысить сцепление между соединяемыми элементами.

Перечень необходимых для лужения провода материалов и инструментов

Качественно облудить соединяемые жилы кабеля можно только после предварительной подготовки. Она заключается в сборе требуемого материала и инструмента. Для проведения лужения потребуется:

1. Устройство для удаления изоляционного покрытия — используется для снятия полимерной, лаковой или тканевой изоляции. При этом жила не подвергается механическим повреждениям. Такой инструмент стоит достаточно дорого. При его отсутствии можно воспользоваться канцелярским ножом или скальпелем.
2. Средство для удерживания проводников — процесс лужения сопровождается нагревом жил кабеля и различных припоев до высоких температур. Поэтому понадобится подготовить плоскогубцы, пинцет, кусачки или подобный инструмент.
3. Припои, флюсы — материал, используемый непосредственно для лужения проводников. Первоначально электропровод обрабатывается флюсом для очистки поверхности. Затем наносится слой припоя. Существуют различные виды указанных материалов, которые подбираются под конкретный сплав проводника.
4. Устройство для разогревания припоя — подбираются исходя от требуемого вида выполнения пайки. При локальном лужении жил кабеля небольшого сечения используются паяльники или паяльные станции. Чтобы облудить провода с толстыми жилами, используется тигель или печь. Их конструкция предусматривает наличие специальной ванны, которая заполняется лудильной смесью.

Набор инструментов для лужения проводов к содержанию ↑

Правильная последовательность действий при лужении токопроводящих жил

Процесс лужения проводников рассмотрим на примере использования паяльника, так как данный способ самый распространенный. Далее поэтапно представлен порядок действий:

1. Аккуратно снимается слой изоляции в пределах от 10 до 50 мм, чтобы не повредить непосредственно жилы кабеля.
2. При наличии лакового покрытия на поверхности проводника, оно удаляется. Это можно сделать с помощью ножика, наждачной бумаги или специальных химических реагентов.
3. Выполняется чистка жала паяльника от остатков припоя и прочих компонентов.
4. Паяльник подключается к электрической сети и нагревается до рабочей температуры. При наличии трудностей с ее определением, следует попробовать прикоснуться жалом прибора к припою. Он должен мгновенно расплавиться.
5. На данном этапе токопроводящие жилы обрабатываются флюсом, в нашем случае канифолью. С помощью паяльника нужно нагреть зачищенные концы проводника и опустить в баночку с флюсом. После этого дождаться плавления канифоли, и полностью провернуть жилу под жалом паяльника. Технология использования других разновидностей флюсов может разниться;
6. Теперь остается облудить проводник припоем (олово). Для начала припой разогревается и набирается на жало паяльника. После этого олово подносится к кончику проводника и равномерно распространяется по всей поверхности. При соблюдении правильной технологии обработки жил флюсом, олово самостоятельно охватит требуемую площадь. Достаточно будет просто провернуть конец проводника у жала паяльника.
7. Тщательно осматривается полученный слой припоя на предмет отсутствия сколов, пустот и выпуклостей. Олово должно равномерно лечь на зачищенный край проводника и иметь гладкую поверхность со светлым оттенком.

Тонкости проведения лужения проводов

Лужение проводов состоит из множества нюансов, которые становятся доступными с опытом. Далее представлены некоторые советы от профессионалов о том, как облегчить и улучшить процесс облуживания:

1. Чтобы залудить провод большой длины, целесообразнее использовать тигель или печь.
2. При выполнении пайки заводских деталей не нужно делать облуживание. Все контактные части уже очищены от примесей.
3. Удалять слой лака с проводников мелкого сечения гораздо проще при помощи зажигалки. Достаточно обжечь контактную часть и удалить образовавшийся нагар.
4. При работе с припоем рекомендуется использовать плоскую часть жала паяльника.
5. Старые паяльники со временем разогреваются до больших температур. Это приводит к тому, что припой скатывается с жала в процессе пайки. Для исключения проблемы следует подключать прибор к электрической сети непосредственно перед выполнением облуживания.

Использование плоской части жала паяльника для лужения оплетки к содержанию ↑

Варианты облуживания провода без канифоли

Разберемся, что делать, если под рукой не оказалось канифоли, а работу необходимо выполнить в кратчайшие сроки. Далее представлены самые актуальные выходы из сложившейся ситуации.

Янтарь, животный жир и смола

Вариант подойдет для обработки многожильных кабелей с тонким сечением (питающие проводники наушников, блоков питания). Для приготовления флюса понадобится растопить три указанных компонента одновременно, постоянно перемешивая. Это необходимо для получения однородной консистенции. Недостатком метода является образование неприятного запаха от приготовленного раствора.

Использование янтаря для замены канифоли к содержанию ↑

Батарейки и аспирин

Для облуживания проводников из медного сплава можно воспользоваться следующими подручными средствами:

С отработанного аккумуляторного устройства понадобится слить электролит и воспользоваться им.

Слив электролита из старого аккумулятора

При применении аспирина рекомендуется использовать классическую форму препарата. Таблетки растираются до порошкообразного вида и растворяются в воде или спиртосодержащей жидкости. Потребуется принять меры для защиты органов дыхания. Можно использовать ватно-марлевую повязку или задействовать вытяжку. Оба варианта сопровождаются выделением вредных газов.

Универсальные кислоты

Данный способ предполагает применение щелочных средств. Предварительно выполняется тщательная зачистка проводника и припоя. Обработка осуществляется стеарином, наиболее доступный вариант — свечка. Ее необходимо расплавить и равномерно нанести на обрабатываемую поверхность.

Для замены флюса можно использовать борную кислоту к содержанию ↑

Необычные варианты

Залудить провод без канифоли можно и экстравагантным методом, используя вещество для натирания смычков. Его необходимо растворить в чистом спирте, после чего выполнить обработку подготовленной жилы. Со временем спирт полностью выдохнется, а кабель получит требуемое лужение.

Канифоль для смычков Thomastik Euphon

Выполнить лужение проводов можно самостоятельно, соблюдая определенный порядок действий. Необходимо правильно подобрать припои для конкретного сплава токопроводящей жилы.

Технология правильного лужения проводов

Почему это так важно?

Дело в том, что на воздухе медь может окисляться, что часто приводит к ухудшению контакта между проводами. В дальнейшем плохой контакт начинает нагреваться и как следствие – может произойти возгорание электропроводки. Чтобы этого не происходило и соединение электрических проводов пайкой было долговечным, надежным и безопасным, необходимо лудить зачищенные концы жил с помощью свинцово-оловянного припоя.

Помимо этого лужение используют во время пайки, к примеру, при подключении светодиодной ленты к блоку питания. Если жилы LED-ленты не облудить, место пайки будет ненадежным и не исключено, что со временем проводки отвалятся.

Пошаговая инструкция

Итак, чтобы Вам было понятно, как правильно лудить провода, предоставляем пошаговую инструкцию в картинках:

1. Подготовьте нужный инструмент: острый нож, пинцет либо пассатижи, паяльник, припой и флюс (в нашем случае канифоль).
2. Снимите ПВХ изоляцию с проводника. Для этого лучше всего использовать инструмент для снятия изоляции, но если такого нет – нож в помощь. Зачистить изолирующий слой нужно на 10-20 мм.
3. Аккуратно, с помощью того же ножа зачистите жилу до металлического блеска. Если провод, который Вам нужно лудить, многожильный – распушите все проводки и очень аккуратно зачистите их ножом.
4. Подключите паяльник к сети и подождите, пока он нагреется. Кстати, перед лужением нужно очистить жало паяльника от мусора и старого припоя. Для этого рекомендуем использовать напильник.
5. Проведите разогретым жалом по кончику провода, который Вы собрались лудить.
6. Прикоснитесь жалом паяльника к канифоли, а после этого сразу же к припою. Рабочая поверхность паяльника должна равномерно покрыться оловом.
7. Прикоснитесь жалом к медному проводу. Припой должен равномерно распределиться по медной жиле. Для лучшего лужения рекомендуем взять проводник пассатижами либо пинцетом, после чего залудить кончик со всех сторон, самостоятельно прокручивая провод.
8. Визуально просмотрите, насколько хорошо у Вас получилось залудить кабель. На фото ниже пример отлично проделанной работы. Если не вся рабочая поверхность покрыта припоем, повторите пункты 6 и 7.

Вот таким способом Вы сможете качественно и быстро лудить провода в домашних условиях. Обращаем Ваше внимание на то, что лужение тонких проводов от наушников (либо микрофона) нужно выполнять немного по-другому. Так как проводки эмалированные (вскрыты лаком), сначала Вы должны аккуратно счистить эмаль острым ножом. После этого уже необходимо выполнить лужение паяльником.

Видео уроки по теме:

Вы можете лудить провода и без канифоли – используя специальную паяльную кислоту. В этом случае сначала нужно обработать рабочие поверхности (жало и кончик проводка) кисточкой, смоченной в кислоту, после чего уже наносить припой. И тот и другой способ можно использовать, не опасаясь за качество будущего соединения. Что касается толстого провода, облудить его проще, чем очень тонкого. Немного сноровки и еще меньше времени на это потребуется, главное – не забудьте зачистить поверхность жилы ножом.

Вот по такой простой технологии можно самому выполнить лужение паяльником. Надеемся, что теперь Вы знаете, как лудить провода и для чего это нужно. Если какой-то момент был Вам не понятен, рекомендуем просмотреть наглядную видео инструкцию либо задать вопрос в комментариях!

Обязательно прочтите:

Быстрое лужение проводов

При монтаже или ремонте электропроводки важно правильно сделать спаянное соединение. От этого зависит безопасность эксплуатации, надежность, долговечность электроснабжения.

Для хорошего закрепления припоя нужно предварительно облудить провода, то есть покрыть оловянным припоем. Нанесенный слой удалит оксидные примеси, образующиеся на медных или алюминиевых сплавах, улучшит сцепление расходных материалов.

Существует разные методы лужения. Выбор делают с учетом состава металла, характера сечения, назначения проводки и условий ее эксплуатации.

Облуживание с помощью паяльника

Уверенное владение паяльником необходимо для каждого начинающего мастера. Без закрепившихся навыков работы залудить провод, затем провести пайку не удастся.

Размеры паяльника, модификацию каждый может выбрать самостоятельно. Удобны в использовании паяльные станции, пальники с возможностью регулировать температуру нагрева.

Имеет смысл затратить средства на приобретение качественного инструмента, оборудования. Тогда работа будет доставлять удовольствие долгие годы.

Требуемые инструменты

Работа с проводами – дело несложное, если к нему хорошо подготовиться. Желательно, сделать все заранее, чтобы потом в самый неподходящий момент, не пришлось суетиться. Список инструментов, позволяющих лудить провода или кабель, выглядит следующим образом:

• хорошо заточенный нож;
• медицинский или технический пинцет;
• обычные плоскогубцы;
• паяльник или станция для паяния;
• расходные материалы (флюс, припой).

Вместо ножа сейчас продаются специальные клещи, которые позволяют содрать изоляцию одним движением. Но они не так уж дешево стоят, поэтому многие обходятся ножом или скальпелем.

Все средства и приспособления немудреные, но очень полезные. Под расходными материалами подразумеваются определенный флюсовый состав и припой, подходящий для данного вида проводов.

Правильный порядок действий

Облуживать провода посредством паяльника следует в соответствии с алгоритмом, выверенным многолетней практикой. У проводов в самом начале работы нужно тщательно снять ножом или клещами наружный изолирующий слой. Желательно освободить от полимерного покрытия минимум 10 мм, максимум – 50 мм с каждого соединяемого конца.

После этого тем же ножом поверхность зачищают до блестящего состояния. Это исключит наличие остатков изолирующей оболочки, удалит с проводов оксидный налет.

Толстый провод удерживать и очищать проще. Если кабель включает в себя несколько тонких жил, их желательно растрепать, разъединить, зачистить со всех сторон, а потом скрутить заново.

Затем можно разогревать паяльник, предварительно проверив степень чистоты жала. Поверхность будет хорошо облуживаться только абсолютно чистым жалом паяльника.

Нагретым паяльником следует разогреть подготовленные, тщательно зачищенные концы проводов, опустив их в канифоль. Надо чтоб канифоль хорошо обволокла провод.

Жалом паяльника нужно взять припой и равномерно распределить смесь по срезу проводков, которые зафиксированы пинцетом или обычными плоскогубцами. Для обеспечения полноты нанесения массы из расплавленных расходных материалов, провода следует проворачивать вокруг собственной оси.

Медный провод можно обрабатывать не только канифолью, но и кислым флюсом. Некоторые предпочитают использовать готовую паяльную кислоту, всегда имеющуюся в продаже. Для лужения алюминиевых проводов предусмотрен свой специальный флюс.

Если все предыдущие операции были выполнены правильно, расплавленный припойный материал хорошо покроет место контакта проводков. Нужно внимательно осмотреть всю рабочую зону, убедиться, что лужение прошло успешно.

Варианты обработки проводов

Некоторым мастерам нравится метод лужения, при котором провода прижимаются паяльником к деревянной дощечке.

Это вполне приемлемая технология. Выделяющиеся при нагревании деревянной подложки газы в некоторой степени работают как флюс, способствуя удалению оксидов на металле.

Еще лучше удаляет продукты окисления расплав аспирина. Таблетку можно подкладывать под провода при лужении. Выделяющиеся из нагретой ацетилсалициловой кислоты газы хорошо обволакивают место соединения, удаляя с них все примеси. В результате провода будут успешно лудиться.

Существует своеобразный метод подготовки многожильных проводков, в которых тонкая медная основа покрыта эмалью. В этом случае как подложку мастера рекомендуют использовать кусочек ПВХ материала.

При повышении температуры поливинилхлорид начинает выделять пары хлороводорода, которые так же, как соляная кислота, быстро разрушают оксидный слой. Как показывают многие видео уроки, ПВХ подложка может быть не очень большой, соответствующей размерам рабочей зоны лужения.

Лужение посредством окунания

Предварительную обработку проводов большого диаметра проводят иначе. Паяльником полного равномерного покрытия среза большого сечения добиться нелегко.

В специальный тигель кладут кусочки олова, разогревают, получая расплав металла. Конец кабеля сначала погружают в канифоль или другой флюс, а затем окунают во внутренность тигеля. В результате срез покрывается полностью защитным слоем.

Подобным способом делают полностью луженые провода. Погружение при этом имеет другие масштабы, выполняется в заводских условиях.

Катушку с намотанным проводом водружают на механизм, посредством которого будут обслуживать процесс. Сначала всю медь поверхности механически обрабатывают щетками, предварительно обработанными раствором хлористого цинка. Получают растворенный флюс из цинка и технической соляной кислоты.

Затем проволоку из мотка, постепенно раскручивают, окунают в ванну с расплавленным оловом. Равномерность покрытия, отсутствие наплывов обеспечивает последующая обработка проволочного материала резиновыми щетками. Проволоку охлаждают окунанием в холодную воду, еще раз обрабатывают щетками, заново сматывают и упаковывают.

Луженая медная проволочная продукция имеет защитный оловянный слой, толщина которого варьируется от 1 мкр до 20 мкр.

Обработка увеличивает устойчивость меди к воздействию влажной окружающей среды, уменьшает до минимума вероятность ее порчи.

Как сделать облуживание контактов наушника

Микрофоны, наушники iphone и любого другого акустического гаджета постоянно подвергаются механическим нагрузкам. Как следствие, происходит обрыв проводков.

Подготовить их к пайке обычными способами не удастся. Лак, находящийся сверху будет мешать. Его перед лужением либо соскабливают острым скальпелем, либо обжигают. Можно также лудить в канифоли сильно разогретым паяльником, который снимет лак.

Тонкую жилу провода помещают в канифоль, разогревают паяльником. Затем с помощью паяльника тонкий слой расплавленного олова распределяют в месте будущего контакта. После этого быстро выполняется соединение. Служить оно будет долго и надежно.

Как правильно лудить электрические провода

Во время ремонта, модернизации или при установке электропроводки особое внимание уделяется качеству соединения токопроводящих жил. Надежное спаянное соединения – это залог безопасной эксплуатации электрических магистралей и бытовой техники. Чтобы хорошо закрепить припой, требуется предварительно провода облудить, суть процедуры заключается в покрытии поверхности оловом.

Почему лужение проводов так важно

Перед тем как залудить провод, требуется узнать, для чего эта процедура так необходима. Медь и алюминий при взаимодействии с кислородом окисляются, образуя на своей поверхности оксидную пленку, которая ухудшает проводимость и повышает сопротивляемость. Залуживание проводов позволяет этого избежать. Лудят провода свинцово-оловяными припоями, их преимущество заключается в длительном эксплуатационном сроке, безопасности и надежности.

Также лужение используют во время пайки, например, при подключении светодиодных лент к блоку питания. Если жилы осветительного прибора предварительно не облудить, с течением времени все проводки отвалятся.

Облуживание провода с помощью паяльника

Для качественного выполнения работы важно уверенно владеть паяльником. Если закрепившиеся навыки отсутствуют, не удастся залудить и припаять провод.

Существуют разные модели паяльников, каждые обладают своими техническими характеристиками – мощность, габариты и т.д. Начинающему мастеру рекомендуется отдавать предпочтение паяльным станциям, где есть возможность регулировать температуру нагревания самостоятельно.

Целесообразно приобрести дорогостоящее устройство, поскольку процесс будет отнимать меньше времени, и работа будет выполняться в радость.

Необходимые инструменты

Монтаж, модернизация, ремонт и обслуживание проводов – дело хлопотное, но не сложное. Чтобы сократить затраченное время, предварительно готовят все необходимые инструменты и расходный материал для работы. Список выглядит следующим образом:

• к числу расходных материалов относится припой и флюс;
• острый нож;
• станция для паяния или паяльник;
• технический или медицинский пинцет;
• обыкновенные плоскогубцы.

Можно использовать не хорошо заточенный нож, а специальные клещи, позволяющие удалить весь изоляционный слой несколькими движениями. Но стоимость их достаточно высока, поэтому многие используют нож или скальпель.

В каждом случае требуется определенный припой и флюсовый состав для кабелей, это нужно учитывать.

Порядок действий

Чтобы облудить провод, нужно действовать по следующему алгоритму:

1. С помощью специального инструмента, ножа или скальпеля удалить изоляционный слой с проводов, которые потребуется соединить.
2. После удаления изоляционного материала токопроводящие жилы зачистить до образования характерного блеска. Для этого можно использовать нож или наждачную бумагу. Если работа предстоит не с литой жилой, а многожильным проводом, каждый проводок распушается и зачищается по отдельности.
3. В розетку включается паяльник и очищается от всех загрязнений, которые он любит собирать, особенно старого припоя и пыли. Во время очищения жилы паяльника рекомендуется использовать небольшую наждачную бумагу.
4. Требуется разогреть кончик провода. Это можно сделать с помощью паяльника, газовой горелки или обычной зажигалки.
5. Когда паяльник разогрелся до рабочей температуры, его жилой прикасаются к припою и канифоли. Рабочая поверхность обильно должна быть покрыта растопленным оловом.
6. Следующий этап – горячим паяльником касаться медного проводника. Припой должен равномерно распределяться по жиле. Чтобы нанести припой, используются пассатижи и пинцеты.
7. По окончании работ внимательно осматривается кабель или провод. Рабочая поверхность должна быть полностью и равномерно покрыта припоем. Пустые полости или скопления вещества должны отсутствовать. Если обнаружены недочеты в работе, к процедуре приступают повторно.

Если работа предстоит с совсем тонкими проводами, канифоль лучше не использовать, поскольку рассчитать точное количество вещества очень сложно. В качестве аналога подойдет паяльная кислота. Обработать кончик проводника можно обыкновенной кисточкой. После этого можно приступать к нанесению припоя. Этот способ нельзя назвать более надежным, но с такими видами проводков иначе нельзя.

Способы обработки проводов

Существует несколько способов лужения. Некоторые мастера отдают предпочтение методу, суть которого заключается в прижимании проводов паяльником к деревянной ровной поверхности.

При нагревании из дерева выделяются газы, которые исполняют роль флюса, способствуя удалению оксидов на металле.

Более качественно удалять оксидную пленку на поверхности токопроводящих жил удается при помощи аспирина. Во время работы таблетку подкладывают под провода. При нагревании из ацетилсалициловой кислоты выделяются газы, обволакивающие место соединения, вытесняя из них примеси, отрицательно сказывающиеся на качестве соединения. Этот простой и бюджетный в реализации способ обеспечивает качественное лужение.

Существует еще один способ подготовки многожильных кабелей и проводов, у которых медная основа покрыта эмалью. В качестве подложки предпочтительнее применять небольшой кусок ПВХ материала. При термическом воздействии поливинилхлорид начинает активно выделять хлороводород, который эффективно разрушает оксидный слой.

Лужение посредством окунания

Если работать предстоит с проводами и кабелями большого диаметра, то подготовку целесообразно проводить иначе. Полного и равномерного распределения припоя в данном случае добиться непросто.

Существует специальное устройство – тигель, в который помещаются небольшие кусочки олова. Там они разогреваются, в результате получается, расплав металла. Конец провода предварительно погружают в канифоль или другие марки флюса, а далее в емкость тигля. Такой подход обеспечивает полное и равномерное распределение веществ на месте среза.

Использовать этот метод можно лишь с полностью лужеными проводами. Погружение уже имеет совершенно иные масштабы, и проводится в промышленных условиях. Реализуется процесс с помощью специальной катушки с намотанным проводом. Сначала всю медную поверхность вручную обрабатывают жесткими щетками, предварительно их щетину обрабатывают хлористым цинком в жидком виде. Растворенный флюс получают из смеси технической соляной кислоты и цинка.

Далее проволоку из мотка начинают медленно раскручивать и окунают в емкость, заполненную растворенным оловом. Равномерность покрытия обеспечивается вторичной обработкой кабеля или провода большого диаметра резиновыми щетками. В завершение кабель погружают в емкость с холодной водой и вновь обрабатывают щетками. После этого провода и кабели сматывают и упаковывают для дальнейшей реализации в строительных магазинах.

Технология лужения проводов

Мы уже с вами рассматривали, как соединить провода в домашних условиях, но если вы желаете сделать качественную электропроводку в доме, то без лужения медных проводов и кабелей просто не обойтись. Поэтому мы решили подробней рассказать, как лудить провода, зачем это делать и как правильно работать с паяльником. Также предоставим и подробную инструкцию, которая позволит сделать все правильно и быстро.

Зачем лудить провода

Многие люди не совсем понимают, зачем все это вообще нужно делать. А дело в том, что на воздухе медь начинает процесс окисления, соответственно это приводит к ухудшению контакта между проводами. Если этот контакт оказывается слишком слабым, то он начинает перегреваться, поэтому может произойти возгорание проводки. Чтобы этого избежать, необходимо лудить все зачищенные жилы, тем более что сделать все это совсем не сложно.

Также лужение вы сможете использовать во время соединения светодиодной ленты пайкой. В этой случае она станет более надежной, со временем контакты не отпадут и будут долгое время радовать вас красивым светом в комнате.

Как лудить провода: пошаговая инструкция

Чтобы вы смогли правильно лудить провода, мы решили рассказать вам подробную инструкцию в картинках. Если вы внимательно все прочитаете, то никаких проблем у вас возникнуть не должно.

Подготовка инструментов

Перед тем как приступать к лужению, вы должны собрать следующие инструменты:

• Острый нож, лучше все канцелярский.
• Пассатижи или пинцет.
• Припой, флюс или канифоль. Проще всего работать с канифолью.
• Паяльник.

Как лудить провода самостоятельно:

1. Нужно снять с проводника изоляцию, можно использовать инструмент для снятия изоляции, если такого нет, используйте обычный ножик.
2. После снятия изоляции нужно до металлического блеска зачистить жилы. Если у вас многожильный провод, тогда нужно распушить все проводники и зачистить их. Лучше всего зачищать каждую жилу по отдельности – это удобней.
3. Включаем паяльник и очищаем его от пыли и старого припоя, который он любит собирать. Во время его очистки используйте маленькую наждачную бумагу.
4. Разогрейте кончик провода (просто проводите горячим паяльником).
5. Прикоснитесь паяльником к канифоли и припою. Рабочая поверхность должна обязательно покрыться оловом.
6. Далее берем паяльник и прикасаемся к медному проводнику. Весь припой должен равномерно попасть на жилу. Чтобы улучшить этот процесс, необходимо с помощью пинцета или пассатижей залудить кончик провода со всем сторон, в это время его нужно прокручивать, так существенно экономиться время.
7. Внимательно осмотрите свой провод или кабель. Рабочая поверхность должна полностью покрыться припоем. Если вы видите, что есть места без припоя и просто видно проводник, тогда начинайте лужение снова.

Обратите внимание! Таким способом нельзя лудить провода наушников. У них есть особенности, ведь все проводники эмалированные. Изначально нужно снять всю эмаль, а потом тонким паяльником и проводить лужение наушников.

Если провода совсем тонкие, тогда лучше канифоль не использовать вовсе, ведь сложно угадать с ее количеством. В этом случае оптимально использовать паяльную кислоту. Ею нужно обработать кончик проводника обычной кисточкой. Далее с помощью паяльника уже и наносим припой. Такой способ более надежным назвать нельзя, но с тонкими проводниками по-другому не получится.

Как выполнить лужение: видео

Также мы собрали несколько интересных видео, которые помогут вас сделать лужение ваших проводов правильно.

Как лудить провода в домашних условиях:

Как отремонтировать провода наушников лужением:

Делаем лужение на проводе большого сечения:

Также рекомендуем прочитать: Кабель АСБ: технические характеристики и подробный обзор.

Как облудить медный провод большого сечения. Как правильно паять паяльником с канифолью и оловом (припоем)

При монтаже или ремонте электропроводки важно правильно сделать спаянное соединение. От этого зависит безопасность эксплуатации, надежность, долговечность электроснабжения.

Для хорошего закрепления припоя нужно предварительно облудить провода, то есть покрыть оловянным припоем. Нанесенный слой удалит оксидные примеси, образующиеся на медных или алюминиевых сплавах, улучшит сцепление расходных материалов.

Существует разные методы лужения. Выбор делают с учетом состава металла, характера сечения, назначения проводки и условий ее эксплуатации.

Уверенное владение паяльником необходимо для каждого начинающего мастера. Без закрепившихся навыков работы залудить провод, затем провести пайку не удастся.

Размеры паяльника, модификацию каждый может выбрать самостоятельно. Удобны в использовании паяльные станции, пальники с возможностью регулировать температуру нагрева.

Имеет смысл затратить средства на приобретение качественного инструмента, оборудования. Тогда работа будет доставлять удовольствие долгие годы.

Требуемые инструменты

Работа с проводами – дело несложное, если к нему хорошо подготовиться. Желательно, сделать все заранее, чтобы потом в самый неподходящий момент, не пришлось суетиться. Список инструментов, позволяющих лудить провода или кабель, выглядит следующим образом:

• хорошо заточенный нож;
• медицинский или технический пинцет;
• обычные плоскогубцы;
• паяльник или станция для паяния;
• расходные материалы (флюс, припой).

Вместо ножа сейчас продаются специальные клещи, которые позволяют содрать изоляцию одним движением. Но они не так уж дешево стоят, поэтому многие обходятся ножом или скальпелем.

Все средства и приспособления немудреные, но очень полезные. Под расходными материалами подразумеваются определенный флюсовый состав и припой, подходящий для данного вида проводов.

Правильный порядок действий

Облуживать провода посредством паяльника следует в соответствии с алгоритмом, выверенным многолетней практикой. У проводов в самом начале работы нужно тщательно снять ножом или клещами наружный изолирующий слой. Желательно освободить от полимерного покрытия минимум 10 мм, максимум – 50 мм с каждого соединяемого конца.

После этого тем же ножом поверхность зачищают до блестящего состояния. Это исключит наличие остатков изолирующей оболочки, удалит с проводов оксидный налет.

Толстый провод удерживать и очищать проще. Если кабель включает в себя несколько тонких жил, их желательно растрепать, разъединить, зачистить со всех сторон, а потом скрутить заново.

Затем можно разогревать паяльник, предварительно проверив степень чистоты жала. Поверхность будет хорошо облуживаться только абсолютно чистым .

Нагретым паяльником следует разогреть подготовленные, тщательно зачищенные концы проводов, опустив их в канифоль. Надо чтоб канифоль хорошо обволокла провод.

Жалом паяльника нужно взять припой и равномерно распределить смесь по срезу проводков, которые зафиксированы пинцетом или обычными плоскогубцами. Для обеспечения полноты нанесения массы из расплавленных расходных материалов, провода следует проворачивать вокруг собственной оси.

Медный провод можно обрабатывать не только канифолью, но и кислым флюсом. Некоторые предпочитают использовать , всегда имеющуюся в продаже. Для лужения алюминиевых проводов предусмотрен свой специальный флюс.

Если все предыдущие операции были выполнены правильно, расплавленный припойный материал хорошо покроет место контакта проводков. Нужно внимательно осмотреть всю рабочую зону, убедиться, что лужение прошло успешно.

Варианты обработки проводов

Некоторым мастерам нравится метод лужения, при котором провода прижимаются паяльником к деревянной дощечке.

Это вполне приемлемая технология. Выделяющиеся при нагревании деревянной подложки газы в некоторой степени работают как флюс, способствуя удалению оксидов на металле.

Еще лучше удаляет продукты окисления расплав аспирина. Таблетку можно подкладывать под провода при лужении. Выделяющиеся из нагретой ацетилсалициловой кислоты газы хорошо обволакивают место соединения, удаляя с них все примеси. В результате провода будут успешно лудиться.

Существует своеобразный метод подготовки многожильных проводков, в которых тонкая медная основа покрыта эмалью. В этом случае как подложку мастера рекомендуют использовать кусочек ПВХ материала.

При повышении температуры поливинилхлорид начинает выделять пары хлороводорода, которые так же, как соляная кислота, быстро разрушают оксидный слой. Как показывают многие видео уроки, ПВХ подложка может быть не очень большой, соответствующей размерам рабочей зоны лужения.

Лужение посредством окунания

Предварительную обработку проводов большого диаметра проводят иначе. Паяльником полного равномерного покрытия среза большого сечения добиться нелегко.

В специальный тигель кладут кусочки олова, разогревают, получая расплав металла. Конец кабеля сначала погружают в канифоль или другой флюс, а затем окунают во внутренность тигеля. В результате срез покрывается полностью защитным слоем.

Подобным способом делают полностью луженые провода. Погружение при этом имеет другие масштабы, выполняется в заводских условиях.

Катушку с намотанным проводом водружают на механизм, посредством которого будут обслуживать процесс. Сначала всю медь поверхности механически обрабатывают щетками, предварительно обработанными раствором хлористого цинка. Получают растворенный флюс из цинка и технической соляной кислоты.

Затем проволоку из мотка, постепенно раскручивают, окунают в ванну с расплавленным оловом. Равномерность покрытия, отсутствие наплывов обеспечивает последующая обработка проволочного материала резиновыми щетками. Проволоку охлаждают окунанием в холодную воду, еще раз обрабатывают щетками, заново сматывают и упаковывают.

Луженая медная проволочная продукция имеет защитный оловянный слой, толщина которого варьируется от 1 мкр до 20 мкр.

Обработка увеличивает устойчивость меди к воздействию влажной окружающей среды, уменьшает до минимума вероятность ее порчи.

Как сделать облуживание контактов наушника

Микрофоны, наушники iphone и любого другого акустического гаджета постоянно подвергаются механическим нагрузкам. Как следствие, происходит обрыв проводков.

Подготовить их к пайке обычными способами не удастся. Лак, находящийся сверху будет мешать. Его перед лужением либо соскабливают острым скальпелем, либо обжигают. Можно также лудить в канифоли сильно разогретым паяльником, который снимет лак.

Тонкую жилу провода помещают в канифоль, разогревают паяльником. Затем с помощью паяльника тонкий слой расплавленного олова распределяют в месте будущего контакта. После этого быстро выполняется соединение. Служить оно будет долго и надежно.

Вы, наверное, замечали, что когда два соединенных между собой проводника, при долгой работе начинают греться. Особенно это заметно при увеличении мощности проходящего тока. Данное явление происходит при образовании оксидной пленки между проводниками, которая нарушает контакт. Недостаточный контакт между проводами, приводит к их нагреву. Для обеспечения долгого и надежного контакта, используют процесс лужения проводов.

Как залудить паяльник: особенности

Лудить, это значит покрывать металлические изделия тонким слоем олова, которое в свою очередь предотвращает процесс окисления металлических поверхностей. Но если брать во внимание облуживание паяльника, то тут процесс немного отличается.

Залуживание паяльника пошагово:

• Подготовка поверхности;
• Лужение.

Перед тем как облудить паяльник, необходимо подготовить рабочую поверхность. В первую очередь, если паяльник совершенно новый, нужно заточить жало устройства. Для того чтобы сделать это правильно, следует учитывать процессы в которых будет использоваться паяльник.

Жалу паяльника можно придать форму клина. Для этого жало вынимается из устройства, и при помощи напильника или электростанка, жало с двух сторон затачивается под углом до 40 0 . Если паяльник используется для работы с мелкими радиодеталями, то ему придают форму конуса, которая обеспечивает более удобную работу.

Обратите внимание! Ширина острия клина должна быть не менее одного миллиметра. Если жало в виде конуса, то рабочая площадь составляет около двух миллиметров.

Если заводская форма жала устраивает, то важно понимать, что все изделия на заводе изготовителе, покрывают патиной – оксид кислорода и меди, которая имеет зеленоватый оттенок. Перед лужением жала устройства, необходимо используя наждачную бумагу с мелким зерном, удалить данное покрытие.

После этого, жало устанавливается в устройство, и подключается к электросети. Необходимо дождаться равномерного прогрева свей поверхности жала, после которого и производиться лужение.

При нагревании до оптимальной температуры, жало устройства обрабатывают смолой или куском канифоли. Покрывается вся поверхность.

Лужение проводов: технология

Медь и ее сплавы со временем окисляются под воздействием кислорода. Для того чтобы соединения медных проводников в процессе работы не окислялись, необходимо их залудить оловом.

Для работы потребуется:

• Паяльник;
• Припой;
• Флюс или канифоль.

Правильно залудить медный провод, получится только хорошо разогретым паяльником. Поэтому пред началом работ, включаем его в сеть и оставляем разогреваться.

После этого, в зависимости от материала обработки, выполняется следующее. Если медная жила покрывается канифолью, то ее помещают в емкость с данным материалом и нагревают паяльником. Если используется флюс, то провод покрывается жидким флюсом и прогревается паяльником.

Обратите внимание! Чем лучше прогрев металла, тем качественнее лужение медного проводника.

Затем, на разогретое жало паяльника берется необходимое количество олова и используя данное устройство, распределяется по всей поверхности обработанного провода.

Для того чтобы залудить медный кабель большого сечения, используют тигель (емкость для плавления). В этом случае, в разогретую емкость до температуры плавления олова, помещаются куски металла. Жила кабеля обрабатывается флюсом или канифолью и помещается в тигель. Таки образом, достигается, нормальный нагрев жилы и равномерное распределение олова по ее поверхности.

Что нужно и как залудить и припаять провода от наушников

Очень часто, под воздействием механических нагрузок, выходят из строя наушники. Эти приводит к обрыву слаботочных проводников. Данные проводники в устройстве, достаточно тонкие, поэтому технология лужения и пайки немного отличается.

Особенности работы:

• Тонкое жало паяльника;
• Использование канифоли;
• Применение проволочного припоя.

Начать работу, следует с разборки старого девайса. В первую очередь отпаиваются оборванные проводники. Далее производится подготовка к пайке нового провода.

Так как, слаботочные проводники для наушников, для изоляции друг от друга покрывают лаком, то это в некоторой степени затрудняет процесс припаивания. Для этого, облегчения работ, необходимо удалить слой лака с проводов, тем самым подготовить металл для лужения.

Делается это при помощи разогретого паяльника с использованием канифоли. Жила провода, помещается в канифоль, и разогревается. Затем она кладется на ровную поверхность, на которой легкими движениями от изоляции к концу провода счищается слой лака.

Обратите внимание! Лак следует снять на такое расстояние, при котором касание проводников не приведет к их замыканию.

После этого, используя разогретый паяльник, тонким слоем олова покрываются провода. Стоит отметить, что залуженные провода наушников не только обеспечивают надежный контакт, но и процесс пайки значительно упрощается.

Луженая медь: характеристики и применение

Благодаря своим свойствам, медная проволока, нашла широкое применение, как в бытовых, так и промышленных масштабах. Главной особенностью меди, является устойчивость к различным механическим воздействиям, перепадам температуры и влиянию атмосферных осадков.

Но для улучшения показателей устойчивости меди, используют процесс лужения, при котором она покрывается тонким слоем олова, толщина которого варьируется 1 – 20 микрон.

Процесс лужения медной проволоки:

• Очистка;
• Лужение;
• Выравнивание слоя олова;
• Охлаждение;
• Повторное выравнивание;
• Упаковка.

В первую очередь, катушка с проволокой устанавливается на специальный подающий механизм, посредством которого, она проходит все необходимые процессы.

Сначала, проходя через специальные щетки, которые смачиваются раствором хлорида цинка, проволока очищается. Раствор хлорида цинка, получают путем растворения гранулированного цинка в соляной кислоте.

После того, как проволока прошла очистку, она проходит через ванну, наполненную расплавленным оловом. Данный способ, позволяет добиться равномерного распределения олова по всей поверхности металла.

Обратите внимание! Самым важным при лужении медной проволоки, является не допустить наплывы олова.

Затем, проволоку охлаждают. Происходит это при прохождении ее через ванну наполненную холодной водой. Данные процесс, выполняет функцию улучшения качества соединения олова с медной поверхностью проволоки.

После этого, проволока проходит вторичную обработку щетками, при которой проволока полностью избавляется от наплывов и при необходимости уменьшается ее диаметр.

На приемном механизме, проволока наматывается на катушку и упаковывается.

Как облудить подшипник оловом (видео)

Не имеет значения, какая конструкция у металлического изделия (провод или подшипник). Достаточно часто, корректная работа данных изделий зависит от качества соединения и материалов, которыми оно обработано.

Пайка паяльником – это физико-химическая технологическая операция получения неразъемного соединения металлических деталей путем введения в зазор между ними металла с более низкой температурой плавления.

Паять паяльником на много проще чем, кажется на первый взгляд. Технология пайки паяльником успешно применялась египтянами еще 5 тысячелетий назад и с тех пор мало что ней изменилось.

Требования к технологическому процессу пайки и монтажу радиоэлементов изложены в ОСТ 107.460092.024-93 «Пайка электромонтажных соединений радиоэлектронных средств. Общие требования к типовым технологическим операциям».

Процесс пайки паяльником начинается с подготовки поверхностей деталей, подлежащих пайке. Для этого необходимо удалить с поверхностей следы грязи, при их наличии, и оксидную пленку. В зависимости от толщины пленки и формы поверхности, ее зачищают напильником или наждачной бумагой. Малые площади и круглые провода можно зачистить лезвие ножа. В результате должна получиться блестящая поверхность без пятен окислов и раковин. Жировые загрязнения убираются протиркой ветошью, смоченной в ацетоне или растворителе уайт-спирте (очищенный бензин).

После подготовки поверхностей их необходимо покрыть слоем припоя, залудить. Для этого на поверхность наносится флюс и прикладывается жало паяльника с припоем.

Для лучшей передачи тепла от жала паяльника к детали нужно прикладывать жало так, чтобы площадь соприкосновения была максимальной. Срез жала паяльника с припоем должен быть параллелен поверхности детали.

Самое главное при пайке паяльником, это прогреть до температуры расплавленного припоя спаиваемые поверхности. При недостаточном прогреве пайка получится матовой низкой механической прочности. При перегреве припой не будет растекаться по поверхности спаиваемых деталей и пайка вообще не получится.

После выполнения выше описанной подготовки детали прикладываются друг к другу, и выполняется пайка электрическим паяльником. Время пайки в зависимости от толщины и массы деталей составляет от 1 до 10 секунд. Многие радиоэлектронные компоненты допускают время пайки не более 2 секунд. Как только припой равномерно растечется по поверхностям деталей, паяльник отводится в сторону. Смещение деталей относительно друг друга до полного затвердевания припоя не допустимо, иначе механическая прочность и герметичность пайки будет низкой. Если такое случайно произошло, то нужно заново выполнить процедуру пайки.

Припой на жале горячего паяльника при ожидании пайки прокрывается окислами и остатками сгоревшего флюса. Перед пайкой жало необходимо очищать. Для очистки удобно использовать увлажненный кусок поролона любой плотности. Достаточно быстро провести жалом по поролону и вся грязь останется на нем.

Перед пайкой поверхности или провода, которые соединяются пайкой, в обязательном порядке должны быть облужены. Это гарантия качества паяного соединения и получения удовольствия от работы. Если Вы не имеете опыта работы с паяльником, то перед выполнением ответственных работ по пайке паяльником нужно сначала немного потренироваться. Начинать проще с одножильного медного провода, каким делают электропроводку. Первым делом нужно снять с проводника изоляцию.

Как залудить медные провода

Когда изоляция снята, нужно оценить состояние проводника. Как правило, в новых проводах, медные проводники не покрыты окислами и их можно облуживать без зачистки. Достаточно взять немного припоя на жало паяльника, коснуться ним канифоли и поводить жалом по поверхности проводника. Если поверхность проводника чистая, то припой тонким слоем растечется по ней.

Если припоя не хватило, то берется дополнительная порция с касанием канифоли. И так, пока весь проводник не будет полностью залужен. Удобнее провода лудить, положив на деревянную площадку, в качестве которой использую подставку для паяльника. Обычно на месте, где я всегда лужу, скапливается канифоль и процесс идет быстрее, можно захватывать больше припоя не касаясь, лишний раз жалом канифоли.

Иногда, вопреки ожиданиям, хотя проводник кажется без окислов, лудиться не хочет. Тогда я ложу его на таблетку аспирина и пару секунд прогреваю, а затем лужу на площадке. Лудится сразу без проблем. Даже медный провод с очевидным окислением, без предварительной механической зачистки, с аспирином сразу же порывается тонким слоем припоя.

Если Вам удалось паяльником залудить проводники, как на фото, то поздравляю с первой успешной работой по пайке.

С первого раза получить хорошую пайку паяльником сложно. Причин этому может быть несколько. Паяльник слишком нагрет для данного вида припоя, определить это можно по быстро образующейся темной пленке окислов на припое, который находится на жале паяльника. При чрезмерном нагреве жала паяльника, рабочая лопатка жала покрывается окислом черного цвета, и припой на жале не удерживается. Температура жала паяльника не достаточна. В этом случае пайка получается рыхлой и выглядит матовой.

Тут может помочь только применение регулятора температуры . Недостаточный прогрев провода при облуживании, бывает при малом количестве припоя на рабочей части жала. Площадь соприкосновения получается маленькой, и тепло плохо передается проводнику. Практиковаться нужно до тех пор, пока не получится залудить провода как на фото выше.

После лужения паяльником провода, на нем часто остаются излишки припоя виде наплывов. Для того, чтобы получился тонкий и равномерный слой нужно провод расположить вертикально, концом вниз, паяльник вертикально жалом вверх, и провести жалом по проводу. Припой тяжелый и весь перейдет на жало паяльника. Только перед этой операцией нужно удалить весь припой с жала, ударив ним легонько о подставку. Таким способом можно убирать излишки с места паек и на печатных платах.

Следующий этап тренировки это залудить паяльником многожильный медный провод, задача несколько сложнее, особенно если провод покрыт окислом. Снять оксидную пленку механическим способом затруднительно, нужно расплести проводники и зачистить каждые по отдельности. Когда я снял изоляцию с проводов термическим способом, то обнаружил, что верхний проводник весь порыт окислом, а нижний расплелся. Это, пожалуй, самый сложный случай для лужения. Но лудятся они с такой, же легкостью, как и одножильные.

Первое что необходимо это положить проводник на таблетку аспирина и прогревая паяльником подвигать, чтобы все проводники провода смочились составом аспирина (при нагревании аспирин плавится).

Далее лудите на площадке с канифолью, как описано выше, с той лишь разницей, что нужно прижимать провод жалом паяльника к площадке и в процессе облуживания провод вращать в одну сторону, чтобы проводники сплелись в единое целое.

Вот такими стали медные провода после лужения.

Из такого конца залуженного провода можно с помощью круглогубцев сформировать колечко, например для резьбового присоединения к контактам розетке, выключателя или патрона люстры или припаять к латунному контакту или печатной плате. Попробуйте сделать паяльником такую пайку.

Главное при соединении пайкой деталей, не сместить их относительно друг друга, пока не застыл припой.

Пайка паяльником любых деталей мало чем отличается от пайки проводов. Если у Вас получилось качественно залудить и припаять многожильный провод, то значит, Вы сможете выполнить любую пайку.

Как залудить очень тонкий медный проводник покрытый эмалью

Залудить паяльником тонкий проводник, с диаметром жили менее 0,2 мм изолированный эмалью, легко, если воспользоваться хлорвинилом. Изолирующие трубки и изоляция многих проводов делается из этого пластика. Нужно положить провод на изоляцию и легонько прижать жалом паяльника, затем протаскивать провод, каждый раз поворачивая. От нагрева хлорвинила выделяется хлор, который разрушает эмаль и провод легко залуживается.

Эта технология не заменима при пайке паяльником провода типа лицендрат, представляющий собой много тонких проволочек покрытых эмалью и свитых в один проводник.

С помощью таблетки аспирина тоже легко залудить паяльником эмалированный тонкий провод, точно также протягивается провод между таблеткой аспирина и жалом паяльника. На жале должно быть достаточное количество припоя и канифоли.

Пайка паяльником радиодеталей

При ремонте электроприборов часто приходится выпаивать из печатной платы и запаивать обратно радиоэлементы. Хотя операция эта не сложная, но все же требует соблюдения определенной технологии пайки.

Пайка паяльником резисторов, диодов, конденсаторов

Для того, чтобы выпаять из печатной платы двух выводной радиоэлемент, например резистор или диод, необходимо место его пайки разогреть паяльником до расплавления припоя и вытянуть вывод радиоэлемента из платы. Обычно вынимают вывод резистор из печатной платы, поддев его за вывод пинцетом, но пинцет часто соскальзывает, особенно если вывод радиоэлемента со стороны пайки загнут.

Для удобства работы губки пинцета нужно немного сточить, получившийся захват исключит соскальзывание губок пинцета.

Когда выполняют работы по демонтажу радиоэлементов, то всегда не хватает еще одной руки, нужно работать паяльником, пинцетом и еще удерживать печатную плату.

Третьей рукой мне служат настольные тески, с помощью которых свободный от деталей участок печатной платы можно зажать, и устанавливая тиски на любую боковую грань, ориентировать печатную плату в трех измерениях. Выполнять пайку паяльником будет удобно.

После выпаивания детали из платы, монтажные отверстия заплывают припоем. Освободить отверстие от припоя удобно зубочисткой, остро заточенной спичкой или деревянной палочкой.

Жалом паяльника расплавляется припой, зубочистка вводится в отверстие и вращается, паяльник убирают, после застывания припоя, зубочистка извлекается из отверстия.

Перед установкой для запайки нового радиоэлемента, необходимо в обязательном порядке убедиться в паяемости его выводов, особенно, если дата выпуска его не известна. Лучше всего просто залудить выводы паяльником и затем уже запаивать элемент. Тогда пайка получится надежной и от работы будет одно удовольствие, а не мучение.

Как паять паяльником SMD светодиоды и другие безвыводные компоненты

В настоящее время при изготовлении радиоэлектронных устройств широко применяются безвыводные компоненты SMD. Компоненты SMD не имеют традиционных медных проволочных выводов. Такие радиоэлементы соединяются с дорожками печатной платы путем пайки к ним контактных площадок, находящихся непосредственно на корпусе компонентов. Запаять такой компонент не сложно, так как имеется возможность припаять маломощным паяльником (10-12 Вт) последовательно каждый контакт по отдельности.

Но при ремонте возникает необходимость выпаивать SMD компонент для их проверки или замены или выпаивать с ненужной печатной платы для использования как запчасти. В таком случае, чтобы не перегреть и не поломать компонент необходимо одновременно прогревать все его выводы.

Если приходится часто выпаивать SMD компоненты, то имеет смысл для паяльника сделать набор специальных жал, разветвляющихся на конце на два или три маленьких. С такими жалами выпаивать SMD компоненты будет легко без их повреждений, даже если они будут приклеены к печатной плате.

Но бывают ситуации, что маломощного паяльника под рукой нет, а в имеющемся мощном паяльнике, жало прикипело и вынуть его невозможно. Из такой ситуации тоже есть простой выход. Можно навить вокруг жала паяльника медный провод диаметром один миллиметр, как на фото. Сделать своеобразную насадку и с помощью нее успешно выпаивать SMD компоненты. Фотография демонстрирует, как я выпаивал SMD светодиоды при ремонте светодиодных ламп . Корпуса светодиодов очень нежные и практически не допускают даже небольших механических воздействий.

В случае необходимости насадка легко снимается и можно пользоваться паяльником по прямому назначению. Ширину между концов насадки можно легко изменять, тем самым настраивая для пайки SMD компоненты разных размеров. Насадку можно использовать вместо маломощного паяльника, запаивая маленькие детали и припаивая тонкие проводники к светодиодным лентам .

Как паять паяльником светодиодную ленту

Технология пайки светодиодных лент мало чем отличается от пайки других деталей. Но из-за того, что основа печатной платы представляет собой тонкую и гибкую ленту, для исключения отслоения печатных дорожек время пайки должно быть сведено к минимуму.

Ремонт железного кузова автомобиля пайкой

В давние времена, когда я ездил на советском автомобиле, технология пайки паяльником железа выручала при устранении коррозии кузова автомобиля . Если просто зачистить место, покрытое ржавчиной и нанести лакокрасочное покрытие, то через время ржавчина появится вновь. Покрыв зачищенное место паяльником тонким слоем припоя, ржавчина больше никогда не появится.

Приходилось паять паяльником и сквозные коррозионные дыры в порожках и зоне колесных арок кузова автомобиля. Для этого нужно зачистить поверхность вокруг дыры полоской в один сантиметр и паяльником залудить припоем. Из плотной бумаги вырезать выкройку будущей заплатки. Далее по выкройке из латуни толщиной 0,2-0,3 мм вырезать заплатку и зону, которая будет припаиваться залудить паяльником толстым слоем припоя. В случае необходимости заплатке придается нужная форма. Можно просто простучать заплатку, положив на толстую плотную резину. Края внешней стороны заплатки напильником свести на нет. Останется приложить заплатку на дырку в кузове и хорошо прогреть стоваттным паяльником по шву. Шпаклевка, грунтовка, окраска, и кузов будет как новый, при этом в отремонтированном месте ржаветь больше не будет никогда.

Один из самых надежных способов соединения проводов — пайка. Это процесс при котором пространство между двумя проводниками заполняется расплавленным припоем. При этом температура плавления припоя должна быть ниже температуры плавления соединяемых металлов. В домашних условиях чаще всего используется пайка паяльником — небольшим устройством, работающим от электричества. Для нормальной работы мощность паяльника должна быть не менее 80-100 Вт.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Процесс пайки электропаяльником

Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:

Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников — провод припаять можно к штекеру или к площадке на наушнике) и т.п.

После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.

Отличия технологии при использовании флюса

Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.

Пайка скрутки с флюсом — быстрее и проще

Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать — активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом — чтобы смыть остатки химически агрессивных веществ.

Особенности пайки многожильных проводов

Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше — окунув жало в припой, прогревая место спайки и нанося олово.

При лужении многожильные провода надо «распушить»

Можно ли паять медный провод с алюминиевым

Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь — химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.

Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу — следующий проводник, поверх — третью шайбу и все фиксируют гайкой.

Есть еще несколько способов соединить алюминиевую и медную линии, но пайка к ним не относится. Прочесть о других способах можно , но болтовое — наиболее простое и надежное.

Как научиться паять. Именно такой, небольшой специальный урок, не относящийся напрямую к основной тематике, решил подготовить для тех, кому не только придётся паять шнуры, гнёзда, штекера, но и вообще, что угодно. Итак, начнём…

Что нам понадобится для пайки?

Конечно же паяльник (в идеале – паяльная станция), оловянный припой, канифоль, в идеале — проволочный припой, который представляет из себя намотанную на катушку, длинную, тонкую оловянную трубку, похожую на проволоку, в полости которой находится канифоль. Т.е. при пайке, в этом случае, нам не нужно, как по-старинке, опускать жало паяльника, то в канифоль, то в припой, а все это происходит одновременно в одной точке. Об этом подробнее чуть ниже…

Приобрести все необходимые компоненты можно в ближайшем магазине радиотоваров.

Если у Вас не паяльная станция, которая изначально готова к пайке сразу же после включения, а обычный паяльник, то перед работой (особенно если он новый) его нужно специальным образом подготовить — залудить, иначе паять не будет. Что это такое «залудить», сейчас разберём.

Как залудить паяльник?

Берём напильник и прикладываем плашмя к срезу жала паяльника. Теперь точим в той же плоскости, периодически посматривая на жало, до тех пор, пока оно не станет плоским, гладким и блестящим.

После этого разогретое жало опускаем в канифоль и сразу в припой (в олово). Прилипать припой к жалу почти не будет, поэтому сразу же после этой процедуры прикладываем жало к небольшой дощечке, желательно природного происхождения (не ДСП) лучше еловой или кедровой (смолянистой), но в принципе сойдёт и любая, только возиться придется дольше.

Итак, повторяем эту процедуру (канифоль → припой → дощечка) до тех пор, пока подготовленный предварительно напильником срез жала из жёлто – с переливом сизого цвета разогретой меди, не станет серебристым и блестящим от покрывающего его равномерно припоя. Вот это и называется «залудить», в данном случае паяльник.

Примерно так должно выглядеть залуженное жало паяльника.

Теперь мы будем учиться припаивать проводок (предварительно его, залудив) к латунной жестянке, тоже залудив её с начала.

Окунаем жало паяльника в канифоль, потом в припой, и сразу же, плоскостью жала параллельно плоскости подносим вплотную к нашей латунной подопытной, не дав испариться канифоли, прижимаем, потом притираем, елозим, в общем – лудим. Если канифоль испарилась или растеклась, процесс повторяем, и постепенно, постепенно наша жестянка покрывается качественно налипшим на неё припоем. Если материал чистый или без сильных окислов, то подобное лужение происходит быстро.

Если используется проволочный припой, то прислоняем жало паяльника к жестянке, а к точке их контакта подносим кончик проволочного припоя, стараясь больше прикасаться к залуженной части паяльника, и трём ею об эту часть, чтобы олово с канифолью обогатило собою место контакта.

Как залудить провод?

Теперь лудим проводок. Аккуратно снимаем изоляцию ровно настолько, чтобы нам хватило места для пайки, и для расположения термоусадочной трубки, (или другого изолятора) чтобы потом не возникло каких-нибудь «коротышей» (коротких замыканий)…

Провод лудить проще, т.к. обычно, под изоляцией металл чистый, не окисленный. Его мы окунаем в канифоль, приложив сверху него жало разогретого паяльника и по-потихоньку вытаскиваем провод из под паяльника наружу, после того, как канифоль расплавится и задымится. Это делается, как наверное поняли, для того, чтобы расплавленная канифоль обволокла контактную часть провода. Теперь обогащаем жало паяльника припоем, коснувшись олова, подносим жало к налипшей на проводке канифоли.

Если провод медный и чистый – лужение произойдёт сразу же.

Если нет, то придется, возможно, операцию повторить или воспользоваться вместо канифоли паяльной пастой – специальным химическим веществом, (типа паяльной кислоты, если кто знаком) позволяющей лудить, к примеру, даже железо.

Так выглядит паяльная паста.

Как припаять провод?

Есть у нас залуженная подопытная латунная жестянка и залуженный проводок, которые теперь мы обязаны соединить, запечатлеть разогретым припоем и потом остудить, чтобы навсегда сохранить их электрическую связь, что мы и делаем, поднеся залуженную часть провода к залуженной части жестянки.

К месту их контакта подносим обогащённое припоем жало паяльника так, чтобы припой качественно обволок залуженные части припаиваемых деталей. Этому будет способствовать участвующая в процессе канифоль. Если что-то не ладится — окунайте в неё. После того, как детали оказались в расплавленном припое, постарайтесь их больше не шевелить. Можно слегка подуть на место пайки, пока блеск припоя слегка не потемнеет, что будет свидетельствовать о затвердевании пайки.

Всё, поздравляю! У Вас получилось.

Как отпаять провод?

Отпаивать провода и различные паянные соединения, можно соответственно, обратным методом — разогревом места пайки (залуженным и обмокнутым в канифоль, разогретым) жалом паяльника до расплавления припоя.

…И наверное, последний штрих — можно ещё окунуть небольшую малярную кисть в растворитель и промыть остатки канифоли в местах пайки.

Что можно паять?

А точнее, какие металлы хорошо паять? На первом месте, это, конечно же медь, латунь, золото, серебро, свинец, само собой – олово. Хуже паять (лудить) железо, сталь, цинк. Для залуживания последних придётся воспользоваться специальной паяльной пастой (см. рисунок выше). Есть и такие металлы, которые совсем не поддаются пайке, например – алюминий.

Работа с проволокой — Learn.sparkfun.com

Авторы: Пол Смит, bboyho

Избранное Любимый 47

Безопасные и долговечные электрические соединения начинаются с чистой и аккуратной зачистки проводов. Снятие внешнего слоя пластика без надрезания проводов под ним имеет решающее значение. Если провод перерезан, соединение может разорваться или произойти короткое замыкание.

Без зазубрин и выбоин. Эти провода должным образом зачищены

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы. Есть несколько вырезов разного размера. Это позволяет пользователю подобрать размер выреза под размер провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, которые включают в себя запирающий механизм, имеют эргономичную ручку и возможность нарезки шурупов.

Инструмент для зачистки проводов — 22-30AWG

Пенсионер ТОЛ-14762

4 Пенсионер

Избранное Любимый 8

Список желаний

Инструмент для зачистки проводов — 20-30AWG

В наличии ТОЛ-15220

11,95 $

1

Избранное Любимый 7

Список желаний

Предупреждение: Многие инструменты для зачистки проводов, которые можно найти в хозяйственных магазинах, не зачищают провода малого сечения (от 22 до 30). Приступая к прототипированию, обязательно приобретите инструмент, способный зачищать провода калибра 22 AWG и меньше. Возможность зачистки очень тонкого провода 30 AWG (также известного как проволочная обмотка) является плюсом.

Хотя нож также может оголить провода, он также может повредить провод, надрезав металл или врезавшись в него. Использование ножа для зачистки проводов также очень опасно! Нож может легко соскользнуть и нанести серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся инструменты для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубьев и сжимая ручку. Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть включены дополнительные функции для обрезки или обжима изолированных/неизолированных проводов.

Саморегулирующиеся инструменты для зачистки проводов

Пенсионер ТОЛ-14872

2 Пенсионер

Избранное Любимый 21

Список желаний

Наконечник: Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременной зачистки нескольких изолированных проводов.

Инструмент для намотки проводов

Если вы используете инструмент для намотки проводов, чтобы намотать провод вокруг штифта, в середине может уже быть встроенное лезвие для зачистки тонкого провода. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

В наличии ТОЛ-14915

41,95 $

Избранное Любимый 7

Список желаний

Зачистка проводов с помощью ручных инструментов для зачистки проводов

Просто сжимая ручки ручных инструментов для зачистки проводов примерно на 1/4 дюйма от конца провода или требуемой длины, используя соответствующую выемку на инструменте, а затем слегка поворачивая его.

Затем, потянув инструмент для зачистки проводов к концу провода, изоляция должна соскользнуть с провода

Зачистка кабельных проводов с помощью саморегулирующихся инструментов для зачистки проводов 9№ 0013

Специальные саморегулирующиеся инструменты для зачистки проводов облегчают удаление оболочки и зачистку нескольких изолированных проводов. В этом примере мы собираемся зачистить кабель питания. Поместите конец кабеля между кусачками инструмента, чтобы отрезать. Когда все будет готово, сожмите ручки, чтобы отрезать конец троса.

Отверните пластиковую направляющую от головки и сдвиньте ее, чтобы отрегулировать длину проволоки для обрезки. Переместите пластиковую направляющую, когда длина провода вас удовлетворит. Для кабелей вы можете зачистить больше, чем рекомендуется.

Вставьте кабель между челюстями. При необходимости увеличьте/уменьшите натяжение зажима с помощью ручки натяжения в зависимости от размера кабеля и проволоки.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубьями. При необходимости отрегулируйте натяжение зажима с помощью ручки натяжения в зависимости от размера кабеля и проволоки.

Примечание: Обязательно поместите внутренние провода между зубами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, провода вашего кабеля должны быть идеально зачищены!

Советы, рекомендации и подсказки

Важно, чтобы размер провода соответствовал правильному вырезу в стриппера. Если выемка слишком большая, провод не будет зачищен. Если надрез слишком мал, есть риск повредить провод. Использование выреза меньшего размера означает, что съемники закроются слишком далеко, впиваясь в провод под ним. При использовании многожильного провода инструмент отрезает внешнее кольцо проводов, уменьшая общий диаметр провода и снижая его прочность. Надрез в сплошной проволоке значительно снижает прочность и гибкость проволоки. Вероятность разрыва провода при изгибе значительно возрастает.

Этот провод не был зачищен должным образом, имеются выбоины и недостающие жилы

Если провод случайно надрезается, лучше всего отрезать поврежденную часть провода и повторить попытку.

---

Зачистка проводов (сделай сам) | Семейный мастер на все руки

Обновлено: 25 июня 2019 г.

Инструменты и приемы, которые помогут вам освоить основы зачистки проводов

Следующий проект›

Семейный Разнорабочий

Изучите специальные инструменты и способы зачистки проводов любого типа. Покрываются различные типы электрических кабелей и шнуров, коаксиальный кабель, провода связи, а также тонкие провода для телефонов и звонков.

Авторы журнала «Сделай сам» из журнала The Family Handyman Magazine

Как зачистить провод Обзор

Безопасное и надежное электрическое соединение начинается с чистого и аккуратного зачистки провода. Вы должны удалить внешний слой пластика, не надрезая и не разрезая изоляцию или провода под ним; в противном случае может произойти разрыв соединения или короткое замыкание.

В крайнем случае, вы можете зачистить почти любой провод или кабель, используя только острый перочинный нож или канцелярский нож. Мы покажем вам, как безопасно и аккуратно зачищать провода. Но для быстрой и точной зачистки мы рекомендуем специализированные инструменты для зачистки, которые мы демонстрируем в этой статье. Они доступны по цене и просты в использовании, и они дают высококачественные результаты. Обязательно выберите инструмент для зачистки проводов, помеченный для типа провода, с которым вы работаете.

Все инструменты, которые мы показываем, доступны в бытовых центрах и магазинах электротоваров. Покупайте каждый по мере необходимости, и вскоре у вас будет именно то, что вам нужно для любой домашней проводки.

Как зачищать провода: электрические шнуры

Фото 1: Надрежьте оболочку кабеля

Сделайте круг вокруг оболочки кабеля, но не прорезайте пластик до конца. Эта техника может показаться опасной, но она безопасна, если вы оказываете очень легкое давление ножом и держите большой палец на противоположной стороне шнура. Аккуратно направляйте нож вокруг кабеля, пока не достигнете исходной точки.

Фото 2: Согните и сломайте

Согните кабель по линии надрезов, чтобы сломать пластиковое покрытие. Согните его в противоположном направлении, чтобы оторвать другую сторону и сдвинуть ее. Осмотрите изоляцию на проводах под ней, чтобы убедиться, что лезвие не порезало их. Если вы видите ломтики, отрежьте кабель и повторите попытку.

Фото 3. Зачистите провод

Совместите провод с выемкой, соответствующей калибру провода, и сожмите, чтобы срезать изоляцию. Затем держите провод одной рукой, а большим пальцем нажимайте на стриппер, чтобы снять изоляцию.

Фото 4: Альтернативный метод ножом

Разрежьте изоляцию под углом по всему периметру провода. Затем скрутите и снимите изоляцию с провода. Осмотрите провода на предмет зазубрин и зазубрин.

Нож лучше всего подходит для снятия оболочки со шнуров. Требуется острое лезвие, твердая рука и концентрация, чтобы точно контролировать глубину разреза. Но как только вы освоите эту технику, вы удивитесь, как быстро и аккуратно вы сможете удалить оболочку пуповины.

Мы показываем технику на шнуре, но она работает и на кабеле с пластиковой оболочкой. Потренируйтесь с вытянутым лезвием (фото 1) или с едва видимым, чтобы увидеть, какая техника лучше всего подходит для вас.

Когда дело доходит до зачистки отдельных проводов, инструмент для зачистки проводов (фото 3) работает быстрее и точнее, но в крайнем случае можно использовать нож (фото 4). Во всех этих методах ключом является контроль глубины реза, чтобы избежать разрезания или выдавливания проводника.

Кабель в пластиковой оболочке

Фото 1. Зачистите оболочку

Совместите кабель в пластиковой оболочке с выемкой, которая соответствует используемому калибру провода — 14/2 или 12/2 — и сожмите вниз, чтобы разрезать оболочку. Сдвиньте оболочку, чтобы обнажить провода под ней.

Фото 2: Альтернативный метод с использованием ножа

Если у вас нет специального инструмента, надрежьте пластиковую оболочку острым ножом. Не прорезайте пластик насквозь. Слегка надавите ножом и держите палец на противоположной стороне кабеля. Согните и сломайте обшивку и снимите ее.

Фото 3. Протяните провода через инструмент для снятия изоляции

Зачистите отдельные провода, выровняв их в нужном месте и нажав на инструмент для снятия изоляции, чтобы прорезать пластик. Держите стриппер перпендикулярно проводу. Наклон съемника может привести к надрезанию проводов. Нажмите на стриппер большим пальцем, чтобы снять изоляцию с провода.

Зачистка кабеля с пластиковой оболочкой (NM, неметаллический) представляет собой двухэтапный процесс. Сначала снимаем внешнюю пластиковую обшивку. Затем вы зачищаете отдельные проводники. Существует множество способов удаления пластиковой оболочки, начиная от простого ножевого приема (фото 2) и заканчивая специальными инструментами. Инструмент для зачистки, который мы используем, уникален, поскольку он сочетает в себе как удаление оболочки, так и зачистку проводки в одном инструменте (Фото 1) и идеально подходит для обеих задач. Это стоит своей цены, если вы делаете какое-либо количество домашней проводки. В противном случае купите менее дорогой съемник общего назначения и используйте нож (фото 2) или другой метод для удаления внешней оболочки.

Подземный кабель

Фото 1: Отделите край

С помощью острого универсального ножа снимите пластиковую оболочку с проводов под ним. Проведите большим пальцем по нижней стороне проволоки, пока вы тяните нож по верхней части, чтобы удалить тонкий ломтик пластика. Эта техника требует практики. Если вы разрезаете изоляцию на проводе под ним, отрежьте этот сегмент кабеля и повторите попытку.

Фото 2. Оттяните оболочку

Освободите несколько дюймов провода на конце кабеля. Возьмитесь за концы проводов стриппером в одной руке и пластиковой оболочкой в ​​другой, и снимите оболочку туда, где вы начали резать.

Фото 3: Обрежьте лишнюю оболочку

Вставьте нож между свободной оболочкой и проводами и разрежьте в направлении незачищенного кабеля, чтобы удалить лишнюю пластиковую оболочку.

Для специального типа кабеля в пластиковой оболочке, называемого UF (подземный фидер), требуется несколько иная технология. Поскольку оболочка окружает каждый проводник, вы не можете просто надрезать ее и снять. На фото 1–3 показано, как зачищать UF-кабель.

Этот метод зачистки проводов требует практики. Развивайте свои навыки, прежде чем попробовать их в реальном проекте. Ключом к успеху в зачистке провода является контроль глубины реза за счет низкого угла лезвия, почти параллельного кабелю. Когда вы сделаете это правильно, вы сможете почувствовать, как лезвие движется по верхней части изоляции провода под ним. Помните, что если вы проткнули изоляцию или перерезали провода внутри, отрежьте кабель в этом месте и повторите попытку.

Коаксиальный кабель

Фото 1. Отрегулируйте глубину резака

Проверьте глубину резака на обрезке кабеля. Отрегулируйте два режущих лезвия по одному, чтобы точно настроить глубину реза. Поверните регулировочные винты по часовой стрелке с помощью шестигранного ключа (прилагается к инструменту), чтобы сделать более глубокий надрез.

Фото 2. Расположение кабеля

Установите стриппер в соответствии с размером коаксиального кабеля. Откройте зажимы и расположите кабель, как показано на рисунке. Проверьте значок на рукоятке инструмента, чтобы убедиться, что обрезанный конец кабеля указывает правильное направление. Поверните резак примерно пять или шесть раз по часовой стрелке.

Фото 3: Удаление оболочки проводов

Снимите кусачки и сдвиньте секции обрезанной оболочки. Соскоблите металлическую фольгу с пластиковой изоляции ногтем.

Для добавления разъемов F-типа к коаксиальному кабелю требуется двух- или трехступенчатая полоска на конце кабеля, в зависимости от разъема. Соблюдая осторожность, вы можете сделать полосу канцелярским ножом, используя технику, показанную на Фото 1, и обычный инструмент для зачистки проводов. Но специальный инструмент, который мы показываем здесь, делает работу быстрой и точной. Прочтите информацию на упаковке, чтобы подобрать инструмент для зачистки к типу используемого коаксиального кабеля. Стриптизерши, которые вы найдете в домашних центрах, работают с обычными бытовыми коаксиальными кабелями.

Прочтите надпись на оболочке, чтобы определить тип используемого коаксиального кабеля RG-58, RG-59 или RG-6, и отрегулируйте ползунок на верхней части резака в соответствии с типом кабеля. Сделайте пробный разрез и при необходимости отрегулируйте лезвия (фото 1).

Провода связи в оболочке

Инструмент для зачистки кабелей

Используйте инструмент для снятия изоляции с кабелей связи, чтобы снять оболочку с проводов связи.

Фото 1. Сделайте надрез на кабеле

Слегка приоткройте губки съемника и вставьте кабель в самую большую канавку. Поверните резак по часовой стрелке. Если он не забивает внешнюю оболочку, переместите его в следующий меньший слот и повторите попытку.

Фото 2: Снимите оболочку

Согните кабель, чтобы сломать оболочку. Затем сдвиньте зазубренную оболочку с проводов. Осмотрите витые пары проводов, чтобы убедиться, что изоляция не срезана.

По мере того, как высокоскоростные линии Интернета и домашние компьютерные сети становятся все более распространенными, вы можете вскоре установить новые коммуникационные кабели, способные работать с большей пропускной способностью. Вот недорогой инструмент, с помощью которого можно быстро снять внешнюю оболочку с этих небольших кабелей, не повредив проводники внутри. Отверстия для кабеля не имеют маркировки, поэтому вам придется поэкспериментировать, чтобы найти тот, который работает.

Тонкие провода

Фото 1: Инструмент для зачистки многожильных проводов

Этот инструмент снимает изоляцию с многожильных проводов калибром от 16 до 26. Подобные инструменты зачищают многожильные и одножильные провода большего сечения.

Тонкие провода связи трудно оголить, не повредив и не ослабив их. Главное, чтобы инструмент для зачистки соответствовал проводу, который вы используете. Например, вы можете быть удивлены, обнаружив, что существует специальный инструмент для зачистки многожильного провода (Фото 1), который лишь немного больше, чем одножильный провод того же размера. Есть также съемники для тех крошечных проводов, которые вы найдете на дверных звонках и телефонных линиях. Прочтите упаковку перед покупкой, чтобы найти стриптизершу, подходящую для вашей работы.

Первоначально опубликовано: 01 августа 2018 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как безопасно зачистить провод с помощью инструментов для зачистки проводов и других инструментов

Эмили Медлок | Опубликовано 31 марта 2022 г. Отзыв от Lance Crayon

Купить сейчас

Будучи любителем делать что-то своими руками, вы должны знать, как зачищать провод. Если вы никогда не использовали инструмент для зачистки проводов, пришло время это изменить. Вы никогда не знаете, каким может быть ваш следующий электрический проект DIY. Когда вам нужны новые провода, будет лучше и дешевле, если вы сможете справиться с задачей самостоятельно.

В  зачистке проводов нет ничего особенного, но есть несколько ключевых приемов, которые вы должны изучить, прежде чем работать с проводами .

Если вы никогда не устраняли короткое замыкание в электросети или не знаете, как зачищать провода, то ваш проект по электроснабжению может иметь разрушительные последствия для вашего дома.

К электромонтажным работам следует относиться серьезно, так как легко может произойти несчастный случай. Прежде чем начать, убедитесь, что у вас есть надежный инструмент для зачистки проводов.

Инструмент для зачистки проводов

Самый простой способ зачистки проводов — с помощью инструмента для зачистки проводов. Устройство позволяет снимать изоляцию с небольших проводов. Инструмент для зачистки проводов стоит менее 10 долларов. Если за ними ухаживать, они прослужат вам всю жизнь.

Стандартный размер провода

При зачистке проводов вам необходимо найти правильный слот. Прорезь должна позволять изолированному проводу плотно прилегать, но не настолько сильно, потому что вы не хотите снимать изоляцию. Провод без изоляции может быть немного опасным, если вы новичок в этом деле.

Прорезь называется калибром и может использоваться на любых инструментах для зачистки проводов. При использовании другого инструмента калибра не будет, поэтому нужно быть осторожным. Если вы не находитесь в слишком маленьком слоте, с инструментами для зачистки проводов все будет в порядке.

Зачистите провод

После того, как вы будете уверены в пазе, зажмите и поверните. Это повредит внешнюю изоляцию. После того, как он ослабнет, вы потянете его, чтобы снять изоляцию с провода. Это работает на небольших площадях и для зачистки больших площадей.

При зачистке проводов этим методом обычно зачищают конец на четверть-три четверти дюйма. Таким образом, вы можете перемонтировать провода, сохраняя при этом больше проводов, которые можно изолировать.

Как зачистить многожильный провод

При работе с надежными электрическими соединениями начните с отключения питания. То, что вы хотите сделать, это снять весь кусок изоляции, а не самый кончик. Можно зачистить и одну, и другую сторону, но есть и другой способ. Используйте канцелярский нож, чтобы надрезать изоляцию вдоль. Затем вы можете снять внешнюю оболочку и снять провод с изоляции.

Топ-5 самых точных инструментов для зачистки проводов

Вот Top 5 самых точных инструментов для зачистки проводов на современном рынке.

Каждый инструмент доступен на Amazon.

Лучшая цена: IRWIN VISE-GRIP Инструмент для зачистки проводов / Кусачки

Для инструмента для зачистки проводов это самый доступный вариант. При розничной цене менее 10 долларов вам будет сложно найти более выгодное предложение. Они имеют около 20 различных вариантов зачистки и резки и имеют эргономичный дизайн. Он также включает в себя оценки лезвий.

Pros:

• Встроенные винтовые резаки
• Отличная цена
• . Лучшее универсальное решение: Klein Tools — кусачки и приспособления для зачистки проводов

  См. в галерее

  Этот компактный и легкий кусачки и приспособления для зачистки проводов с калибром проволоки перерезают одножильные и многожильные провода, а также медные провода. Если вы ищете инструмент для зачистки проводов среднего уровня, вам следует рассмотреть этот вариант.

  Профи:

  • Легко для хранения
  • Долгое
  • Легко читаем маркировку

  Минусы:

  • Слабое ручка
  9024
  • .

    Посмотреть в галерее

    Если вам нужны стандартные кусачки, выбирайте Klein. Эта модель может работать с любым проводом, включая провода с надрезами. Если вы новичок, вы обнаружите, что этот инструмент прост в использовании.

    Pros:

    • Фирма ручка
    • Hot-inivet Sail
    • Более высокая зажигающая мощность

    Минусы:

    • . и резак

      Посмотреть в галерее

      Для более крупных работ автоматический инструмент для зачистки проводов является наиболее полезным вариантом. Стриптизерша продается по цене менее 50 долларов. Так что, если вы предпочитаете автоматический стандартный резак, обратите внимание на этот инструмент. Он имеет острое лезвие и может работать через пластиковую изоляцию. Это также хорошо, когда вы работаете с обжимными клеммами или фиксируете линию с насечками и сечение провода.

      Pros:

      • Саморегулирующиеся челюсти
      • Подходит для очистки любого провода
      • .

        Лучшая альтернатива: Klein Tools Wire Cutter and Wire Stripper

        Посмотреть в галерее

        Последний в этом списке из Klein . Если вы хотите зачистить электрический провод, это считается стандартным инструментом для резки проводов. Он может справиться с большинством задач, связанных с электрическими проводами. Если вы хотите удалить пластиковую изоляцию или работаете с проволочным калибром, этот инструмент может вам помочь.

        Pros:

        • Durable
        • Easy to hold

        Cons:

        • Difficult to cut with
        • Low cutting power

        ---

        DIY Wire Strippers

        There are other tools you можно использовать, когда вы хотите зачистить электрический провод. Вам не нужны стандартные кусачки или мощные клещи для снятия изоляции, хотя они могут помочь. Если вы энтузиаст DIY, вам понравятся следующие предложения.

        Ножницы

        У кого дома нет пары? Все, что вам нужно сделать, это отрезать провод нужной длины, а затем сжать и скрутить. Лучше, если они острые, чтобы не сжимать слишком сильно и не повредить проволоку.

        Универсальный нож

        Универсальный нож — это простой способ снять изоляцию с проводов и зачистить их. Вы отрезаете изоляцию нужной длины и начинаете ее стягивать. Причина, по которой вы используете канцелярский нож вместо кухонного, заключается в том, что у вас будет больше контроля.

        Вы можете надрезать изоляцию, чтобы ее было легче снимать. Универсальный нож с хорошим лезвием является основным продуктом для большинства строителей или ремонтников дома. Так что держите один под рукой.

        Плоскогубцы обходчика

        Плоскогубцы обходчика входят в состав набора инструментов. Имеют встроенные кусачки, что упрощает процесс. Существуют разные типы плоскогубцев, и вы не можете использовать их все одинаково.

        Вспомогательная наждачная бумага

        Для большинства из этих методов вы можете использовать наждачную бумагу, чтобы улучшить захват и снять изоляцию с провода после того, как вы его обрежете. Если тянуть слишком сложно, остановитесь и оцените, потому что это может привести к разрыву провода.

        Машина для зачистки проводов

        Машина для зачистки проводов стоит дороже, но если вы работаете с большим количеством проводов, это сэкономит ваше время. Вы можете купить один за 50 долларов, что вполне прилично, или инвестировать в хороший за 200 долларов или больше.

        Зачистите вторую изоляцию проводов

        При повторной проводке и необходимости зачистки концов проводов лучше всего восстановить изоляцию на проводах с помощью изоленты.

        Изолента

        Чтобы использовать изоленту, просто оберните ее вокруг оголенного провода, пока он не горячий. Оберните его, как будто вы обматываете его медицинской лентой. Убедитесь, что вы перекрываете оголенный провод снизу как минимум на полдюйма с обеих сторон.

        Причина этого в том, что вы не хотите, чтобы провода под ним были оголены, так как они могут кого-то ударить током. По той же причине лучше всего обернуть его в два слоя. Вы хотите сделать это одним способом, и второй слой должен компенсировать первый.

        Проволочные гайки

        Еще одним простым способом является использование проволочных гаек. Проволочные гайки — это пластиковые гайки, которыми можно скрепить скрученные вместе провода.

        ---

        Электрические провода

        Посмотреть в галерее

        Существует множество различных проводов, которые можно зачищать. Идентифицировать их — это одно, но вам нужна правильная информация, чтобы знать, как зачищать стандартный провод. Чем тоньше проволока, тем легче ее разрезать, но всегда нужно быть осторожным.

        Электрика

        Здесь мы говорим о цветных проводах. Они изолированы медной проволокой нитевидным способом. Это помогает сохранить ваши провода.

        Пластиковая оболочка

        Кабель с пластиковой оболочкой имеет внутри несколько меньших кабелей. Он содержит три электрических провода внутри оболочки. Чтобы получить к ним доступ, нужно зачистить пластиковую обшивку с помощью инструментов для зачистки проводов. Затем вы можете начать зачищать меньшие внутренние кабели.

        Подземный

        Подземный стол труднее разобрать. Он хорошо и плотно утеплен. Этот тип кабеля не может быть изначально зачищен с помощью инструментов для зачистки проводов. Вам нужно будет использовать канцелярский нож, чтобы снять края изоляции. Затем вы можете начать получать доступ к меньшим кабелям, которые защищал внешний слой.

        Коаксиальный кабель

        Зачистка коаксиального кабеля отличается от зачистки других кабелей. Есть несколько слоев для уговоров. Внешний слой является внешним изолятором. Под ним находится серебряный экран и металлический проводник. После этого можно найти второй изолятор.

        Второй изолятор небольшой, но толстый, как пластик. После того, как вы разрежете его, вы найдете внутренний медный провод.

        Часто задаваемые вопросы (FAQ)FAQ

        Какой провод динамика является положительным с полосой?

        Проданные линии и линии со штрихами указывают на полярность. Когда на проводе есть маркировка, это плюс. Немаркированные провода — минус. Этот стиль распространен на проводах громкоговорителей, где положительные концы имеют какую-либо маркировку, а отрицательные концы не имеют маркировки.

        Сколько медной проволоки нужно, чтобы сделать фунт?

        Для изготовления одного фунта требуется около 50 футов проволоки 12 калибра.

        Как лучше всего удалить пластик с медной проволоки?

        Лучший способ удалить пластик с медного провода — это расплавить его контролируемым источником тепла.

        Что можно использовать для зачистки проводов, если у меня нет инструментов для зачистки проводов?

        Если у вас нет инструментов для зачистки проводов, с этой задачей справится острый нож. Убедитесь, что вы положили провод на плоскую поверхность. Медленно прорежьте изоляцию, не разрезая медный провод.

        Какой самый высокооплачиваемый металлолом?

        Самый прибыльный металлолом – это медь. В среднем медный лом может стоить от 2 до 4 долларов за фунт.

        Зачистите вывод провода A

        Зачистить коаксиальный кабель несложно, но нужно быть осторожным. Как вы узнали, зачистка проводов может быть опасной. Если вы новичок, острый нож не будет хорошей идеей. При зачистке проводов вам понадобится инструмент для зачистки проводов и твердая рука.

        Самодельный электрический проект, связанный с проводом, в первую очередь потребует опыта. Если вы неопытны и пытаетесь завершить проект острым ножом, вы не добьетесь желаемых результатов. После того, как вы приобретете больше опыта, вы можете попробовать другие инструменты для зачистки проводов. Вы даже можете зачистить провод ножницами, но опять же, подождите, пока вы не приобретете больше опыта.

        Вам понадобится только один инструмент для зачистки проводов. Инструменты не дорогие, служат долго. Если вы не делаете много зачистки проводов, вам нужно купить только один инструмент для зачистки проводов в течение всей жизни. И если вы используете острый перочинный нож, избегайте перерезания проводов под напряжением.

        Вы также не хотите прорезать изоляцию. Если у вас есть пластиковая оболочка вокруг провода и у вас нет инструментов для зачистки проводов, вы можете расплавить его с помощью источника тепла, но этот метод потребует твердой руки, и только вы будете знать, подходите ли вы для этой задачи.

        Как зачистить провод динамика

        Когда дело доходит до ваших любимых динамиков, вы и представить не можете, что можете причинить им какой-либо вред.

        Однако иногда требуется некоторая регулировка, чтобы вернуть их в первозданное рабочее состояние. Зачистка провода динамика — это только одна из этих вещей.

        Мы понимаем, что не так много ситуаций, когда вы хотите причинить преднамеренный вред динамикам, на которые вы потратили много времени и денег. Однако, если вы хотите починить перегоревший динамик, отрегулировать, подключить банановые штекеры или подключить новый Hi-Fi — есть вероятность, что вам придется зачищать провода.

        Если вы беспокоитесь, даже не беспокойтесь. Наше полезное руководство поможет вам в кратчайшие сроки зачистить провод динамика, как профессионал.

        Зачем мне зачищать провод динамика?

        При зачистке провода удаляется защитная изолирующая оболочка, покрывающая провод снаружи. Это может быть необходимо по нескольким причинам, в зависимости от того, чего вы хотите достичь.

        Изображение 1: Провода динамиков бывают разных видов, поэтому важно знать, как зачищать провода разных типов.

        Это связано с тем, что при зачистке провода вы обнажаете жилы проводов, снимая защитную пластиковую оболочку. Их обнажение может привести к короткому замыканию, возгоранию или повреждению динамика. Хотя вы можете немного повредить провода во время этого процесса, это не конец света, и его можно избежать.

        Лучшие способы зачистки провода динамика

        Лучший способ зачистки провода динамика — это использование подходящих инструментов, которые перечислены в порядке от лучшего к худшему:

        1. Специальный инструмент для зачистки проводов.
        2. Пара кусачек или плоскогубцев.
        3. Резак или нож с острым лезвием.
        4. Ножницы.
        5. Наконец, зубы.

        Однако как добиться этого правильно? Давайте выясним, используя шаги ниже.

        Использование инструмента для зачистки проводов

        Одним из лучших способов зачистки провода динамика является использование специального инструмента для этой работы: инструмента для зачистки проводов.

        Инструмент для зачистки проводов похож на специальные промышленные ножницы, в лезвии которых вырезаны «отверстия» различной формы, в которые помещается провод. Когда вы закроете инструмент для зачистки проводов, он подойдет достаточно близко, чтобы срезать внешнюю изоляцию, но оставит жилы нетронутыми, а затем потяните провод назад, когда вы отпустите ручки.

        Изображение 2: Использование инструмента для зачистки проводов — один из самых простых способов зачистки провода динамика.

        Поскольку этот инструмент специально создан для зачистки проводов, у вас, скорее всего, не возникнет никаких проблем, если вы поместите провод в отверстие нужного размера.

        Преимущество этого инструмента заключается в том, что он быстрый, эффективный и маловероятно повредит ваши провода, потому что он легко настраивается и создан для работы. Вот краткое руководство по его использованию:

        • Отмерьте длину провода, который нужно отрезать.
        • Отметьте секцию, которую вы планируете вырезать и зачистить.
        • Поместите конец проволоки примерно на полдюйма в губки стриппера.
        • Осторожно закройте стрипперы на проводе, стараясь не нажимать слишком сильно на сердечник провода.
        • Либо вытяните провод из съемника, либо отпустите ручки съемника.

        То, что должно остаться, это аккуратно обрезанный, полностью зачищенный провод динамика, который теперь можно использовать для любых проектов, связанных со звуком. Если вы недостаточно разделили, просто повторяйте процесс, пока не добьетесь желаемого эффекта.

        Повторите эти действия для любых других проводов, которые вы хотите зачистить.

        Зачистка проводов динамиков без специальных инструментов

        Если вы не можете позволить себе или предпочитаете не покупать специальный инструмент для работы, есть другие, более рискованные домашние методы, которые могут помочь вам достичь желаемого эффекта.

        Здесь вы будете делать то же самое, что и инструмент для зачистки проводов, но у вас не будет механических деталей инструмента, предназначенного для зачистки проводов. Вы будете делать это своими глазами и осязанием.

        Зачистка провода с помощью кусачек или плоскогубцев

        Следующим лучшим вариантом является использование кусачек или плоскогубцев. Хотя эти инструменты на самом деле предназначены для полного разрыва проводов, если вы достаточно осторожны, вы можете использовать их, чтобы удалить внешнюю оболочку провода.

        Изображение 3: Вы также можете использовать кусачки для зачистки проводов — если это вариант для вас.

        1. Поместите проволоку в кусачки или, если используете плоскогубцы, в нижнюю часть, где находится секция для резки проволоки.
        2. Начните осторожно сжимать инструмент, пока не увидите, что оболочка начинает прогибаться.
        3. В то же время оттяните корпус провода от кусачек, чтобы провод был натянут.
        4. По мере того, как вы продолжаете сжимать и тянуть, изоляция в конце концов порвется, и провод останется оголенным.

        PRO TIP

        Если ваши кусачки достаточно острые, вы можете использовать их концы, чтобы слегка «прищипнуть» сторону корпуса, чтобы создать надрыв, а затем потянуть его от этой точки. Не пытайтесь, если вы не уверены, что знаете, что делаете здесь.

        Зачистка проводов с помощью кусачек или ножей

        При использовании ножа вы используете край лезвия, чтобы прорезать изоляцию и в конечном итоге удалить внешнюю оболочку провода.

        Самый большой риск здесь заключается в том, что вы собираетесь разрезать провод насквозь, не разрезая оболочку, а полностью разрывая жилу провода. Это только укоротит провод динамика и вызовет разочарование.

        ПРЕДУПРЕЖДЕНИЕ

        Этот метод может привести к разрыву и отрыву проводов меньшего размера, поэтому используйте этот метод на свой страх и риск. С этим покончено, давайте углубимся в это.

        Итак, приступим — есть два способа сделать это: с гравитацией или против нее.

        Легкий путь: с гравитацией

        Под действием силы тяжести вы поместите проволоку на плоскую поверхность и аккуратно поместите на нее лезвие. Медленно нажимайте на лезвие, пока оно не начнет врезаться в кожух выходного провода, а затем остановитесь.

        Медленно перемещайте лезвие вперед и назад, следя за тем, чтобы проволока «скатывалась» под лезвием, а на оболочке были ровные насечки по всему периметру.

        Поднимите лезвие вверх и в сторону от провода, просто захватите оторванную изоляцию между большим и указательным пальцами и потяните ее в сторону от тела провода.

        Трудный путь: против гравитации

        Держите нож в руке и большим пальцем прижмите проволоку к выступающему лезвию.

        Аккуратно проведите большим пальцем по проволоке и лезвию, сворачивая проволоку так, чтобы изоляционная оболочка была разорвана по всему периметру. Не давите слишком сильно, чтобы не порезать палец.

        Также следите за тем, чтобы не давить слишком сильно, иначе вы перережете провод насквозь.

        И вуаля, если вы сделали это правильно, у вас должен быть хорошо зачищенный провод с оголенным сердечником — готовый к проекту.

        Зачистка проводов ножницами

        Использование ножниц для зачистки провода очень похоже на процесс, описанный выше.

        Однако вместо того, чтобы использовать лезвие, вы собираетесь широко раскрыть ножницы, чтобы один край был виден, и использовать его как край ножа. Поскольку ножницы могут быть более тупыми, чем ножи, применяйте этот метод с осторожностью, так как вы с большей вероятностью повредите провода.

        Изображение 4: Зачистка провода динамика ножницами возможна, но может привести к ошибкам, если не соблюдать осторожность.

        Когда вы будете готовы, просто выполните перечисленные выше шаги, которые мы описали для использования ножа, и вы должны быть готовы к гонкам.

        Настоятельно НЕ рекомендуется помещать провода между ножницами и сжимать ножницы, пытаясь таким образом надрезать оплетку. По всей вероятности, вы неправильно оцените и приложите слишком много давления, полностью разорвав жилы.

        Зачистка проводов зубами

        Последний и наименее рекомендуемый метод — использование зубов для снятия изоляции с провода динамика.

        Это следует делать только в крайнем случае и с осторожностью. С помощью этого метода у вас будет наименьший контроль и вы можете не только повредить провод динамика, но и зубы.

        Изображение 5: Зубами зачищаете провод динамика? Вероятно, не лучший первый выбор.

        Если у вас есть коронки, пломбы или ортодонтические конструкции на передних зубах, НЕ рекомендуется следовать этим маршрутом, так как это может привести к дорогостоящему походу к стоматологу.

        Не говоря уже об этом, зачистка проводов зубами осуществляется тем же методом, что и с помощью инструмента — требуется просто разрезать оболочку до тех пор, пока ее нельзя будет оторвать от жильных проводов.

        Ниже показано, как это сделать:

        1. Поместите проволоку между передними зубами и осторожно прикусите.
        2. Прокатывайте проволоку из стороны в сторону под зубами, пока не почувствуете, что оболочка не выдерживает.
        3. Остановитесь, прежде чем двигаться дальше, и начните осторожно вытягивать провод изо рта.
        4. При достаточном количестве попыток оболочка должна начать рваться, и будут видны жилы.

        Этот метод может занять больше всего времени и не рекомендуется, если вам нужно зачистить несколько проводов.

        В таком случае лучше раскошелиться на дополнительные деньги и приобрести нужные инструменты для работы, чем покупать новые провода для динамиков или менять заводную головку.

        Заключение: зачистите провода динамиков как профессионал

        К этому моменту вы использовали свои знания в области зачистки проводов, чтобы снять концы ваших динамиков и подготовить их к любому проекту, над которым вы сейчас работаете.

        Будь то подключение к штекерам типа «банан», настройка нового усилителя или просто перекалибровка вашей текущей настройки ради этого — теперь вы будете в порядке. К этому моменту вы определили точное давление, которое нужно приложить, чтобы разрезать внешнюю оболочку изоляции провода динамика.

        Теперь, когда эти жилы оголены, вы можете крутить, поворачивать и вносить любые необходимые изменения. В мгновение ока ваши динамики будут звучать кристально чистым и невероятным.

        Пять способов зачистки медного провода

        Зачем покупать StripMeister™ | Изделия для зачистки проводов

        Люди, плохо знакомые с бизнесом по переработке металлолома, быстро узнают, что медная проволока — это главное! Хотя существуют более ценные металлы, ничто не сравнится с медной проволокой по доступности, ценности и простоте обращения. Зачищенный медный провод стоит в три раза дороже, чем провод с изоляцией, поэтому многие задаются вопросом: какой инструмент для зачистки проводов лучше? Должны ли они использовать ручные методы или они должны инвестировать в машину для зачистки проводов? В этой статье мы рассмотрим некоторые распространенные способы зачистки медного провода и объясним, к каким результатам приводит каждый метод. Вот пять наиболее распространенных способов зачистки проводов, в порядке от худшего к лучшему.

        Сжечь изоляцию в огне

        Технологический уровень : Утилизация динозавров
        Вероятные результаты : Отравление окружающей среды, штраф в размере 25 000 долларов США, пятилетнее тюремное заключение : Умеренная

        Еще во времена прадедушки, до того, как мы поняли, насколько важно качество воздуха и как негативное влияние на окружающую среду может оказать сжигание токсичных материалов, сжигание обрезков проволоки для удаления изоляции было обычным явлением. Теперь EPA выдает вознаграждение в размере 10 000 долларов тем, кто занимается незаконными операциями по сжиганию металлолома. Если вас поймают и осудят, вы можете получить штраф в размере 25 000 долларов и пятилетний тюремный срок. Сжигать лом проволоки не стоит!

        Удалите изоляцию острым ножом

        Технологический уровень : Скребок каменного века
        Вероятные результаты : телесные повреждения, заработная плата раба

        Почти каждый начинающий скребок для проволоки начинается со своего верного ножа! Трудно полностью избежать несчастных случаев при зачистке большого количества проволоки ножом, поэтому большинство новичков получают несколько боевых шрамов. К сожалению, они также обычно заканчивают тем, что продают много незачищенного провода по низкой цене, когда понимают, насколько трудоемок их ручной метод зачистки. Вместо того, чтобы использовать свое время для установления контактов, поиска новых источников материалов и развития своего бизнеса, стриптизеры с ножами застряли в каменном веке утилизации медных проводов. Есть гораздо лучшие способы сделать это!

        Снятие изоляции с помощью самодельного приспособления

        Уровень технологии : Скребок Средневековья
        Вероятные результаты : частые поломки, большие усилия

        Мусорщики по своей природе новаторские, предприимчивые люди. Большинство быстро понимают, что сжигание проволоки и использование метода острого ножа будут сдерживать их бизнес, и они начинают возиться, ища способы повысить свою производительность. Для скрепера с отличными навыками изготовления, хорошо оборудованной мастерской, доступом к высококачественным материалам и временем, чтобы собрать все это вместе, самодельный станок для зачистки проводов иногда работает хорошо. Однако для большинства скрапперов переделка приводит к устройствам, которые плохо работают и часто ломаются. В конечном счете, этот подход не продвинет их дальше, чем просто использование ножа.

        Очищающая проволока с помощью ручной проволочной машины

        Технологический уровень : скраппер промышленного возраста
        Вероятное результаты : Fiddly, частые расщепления
        Скоры. Те, кто решил купить машину для зачистки проводов, являются проницательными деловыми людьми, которые очень заинтересованы в том, чтобы сделать свой бизнес успешным! К сожалению, есть много продавцов, продающих низкокачественные ручные машины для зачистки проводов и требующие премиальных цен за среднее качество. На этих машинах обычно проводят много времени, возясь с их многочисленными настройками, устраняя замятия, заменяя дорогие, труднодоступные режущие инструменты и прилагая много физических усилий при их использовании. Это не говоря уже о необходимости ждать недели, пока машина прибудет из-за границы! Существует лучший способ!

        Зачистите провод и создайте свой бизнес по переработке металлолома с помощью оригинальной автоматической машины для зачистки проводов StripMeister!


        Технологический уровень : Современные металлы с металлолома техника, которой приятно пользоваться! Шумиха об этой машине в социальных сетях от специалистов по зачистке медных проводов заключается в том, что она действительно справляется со своей работой лучше, чем дешево построенные и дорогие ручные машины для зачистки проводов, произведенные за границей.

        Да, вы потратите еще несколько своих с трудом заработанных долларов на эту разумную инвестицию в свой бизнес , но вы увидите окупаемость этих инвестиций через несколько часов или дней использования. Многие из этих ручных машин для зачистки проводов никогда не окупят себя .

        Изготовленный прямо здесь, в Северной Америке, из авиационного алюминия и нержавеющей стали, он изготовлен с использованием технологии 5-осевого прецизионного фрезерования с ЧПУ и прослужит много лет. Имея годовую гарантию от производственных дефектов, он быстро доставляется из одного из наших нескольких дистрибьюторов в Северной Америке  центров, чтобы вы могли начать зарабатывать!

        Оригинальная машина для зачистки проводов StripMeister — лучшая машина для зачистки проводов на рынке . Если вы хотите расширить свой бизнес по переработке металлолома, станок для зачистки проводов с дрелью — это то, что вам нужно! Закажите сегодня!

        Похожие сообщения

        Статьи по зачистке проводов

        5 причин, по которым каждому электрику, сборщику отходов и разнорабочему нужен инструмент для зачистки проводов StripMeister™

        Все еще думаете, стоит ли зачищать этот лом, оставшийся на проводе? Вот 5 причин, чтобы сказать «да» StripMeister™ уже сегодня! 1) Рост цен на медь. За последние несколько дней цена на медь выросла на 4,04 %, а за последние 30 дней и 12,9 дней цены стабильно росли на 1,54 %.8…

        Подробнее 5 причин, по которым каждому электрику, сборщику мусора и разнорабочему нужен инструмент для зачистки проводов StripMeister™Продолжить

        {перенаправление сообщения}

        • 1-800-681-8494
        • 3415 Landmark Road, Берлингтон,
          Онтарио L7M 1T4, Канада

        Реселлеры/аффилированные лица

        Информация о конфиденциальности

        Часы работы службы поддержки

        С понедельника по пятницу с 8:00 до 22:00 по восточному поясному времени

        Для получения поддержки в нерабочее время отправьте заявку в службу поддержки, и мы ответим как можно скорее

        © Copyright — Wire Strip Meister Inc. — Разработано Mas Global

        Как зачистить провода и кабели

        Зачистка проводов и кабелей. Узнайте, как подготовить провода к подключению. Мы обсудим использование некоторых инструментов, которые вы можете использовать для зачистки проводов, гибких проводов и кабелей. Узнайте несколько отличных советов и рекомендаций по эффективной и действенной зачистке кабелей.

        Предупреждение. Для выполнения электромонтажных работ необходимо соблюдать правила электротехники. Щелкните здесь для получения дополнительной информации.

        См. также наш проект по новым цветам проводки и кабелей.

        Также внимательно ознакомьтесь с правилами для кольцевых сетей и радиальных цепей. Вы ограничены в длине кабеля, который вам разрешено использовать в обеих цепях, и длинные ответвления могут привести к превышению лимита.

        В этом случае вы просите схему использовать гораздо больше энергии, чем она рассчитана. Больше энергии = больше тепла, и кабели могут загореться. Часть P новых строительных норм может включать проверку любых дополнительных схем квалифицированными электриками при продаже дома.

        Это может повлиять на вашу продажу, вы можете нарушить закон, и ваша страховка дома может быть недействительной. Пожалуйста, будьте абсолютно уверены, что вы знаете, что делаете, и проверьте всю свою работу у квалифицированного электрика.

        Зачистка проводов и кабелей

        Зачистка проводов и т. д. может быть очень простой. Как и в случае с большинством работ во всех сферах жизни, это намного проще и безопаснее с правильными инструментами, поэтому в приведенных ниже шагах мы покажем вам, как зачищать провод и какие инструменты вы должны использовать при этом. Электрики часто используют бокорезы для всех работ, которые вы увидите ниже.

        У вас не будет возможности, прикосновения или опыта, чтобы сделать это, и крошечный на этом этапе маленький надрез на кабеле, гибком изделии или изоляции проводов может быть смертельным, так как это позволит току пустить дугу по проводам. Это, если вам повезет, просто приведет к короткому замыканию, которое отключит предохранители, или, если нет, к пожару, который может убить вас и вашу семью.

        Мы не недооцениваем опасность электричества на любом уровне здесь, в DIY Doctor, и настоятельно рекомендуем, если у вас есть какие-либо сомнения относительно того, что вы собираетесь делать… не делайте этого.

        На рисунках ниже показано, как зачищать провода и кабели. Показанный кабель представляет собой двухжильный провод диаметром 2,5 мм и заземление (см. наш проект кабелей). Сначала кабель прорезается через оболочку на конце. Получите этот ник посередине.

        Немного раздвиньте разъем, и вы увидите оголенный провод заземления в центре. Аккуратно зажмите провод бокорезами и, удерживая другой рукой конец кабеля, протяните провод через изоляцию. Это порвется довольно легко.

        Для тех, у кого нет опыта, лучше всего использовать плоскогубцы для этой операции, а не бокорезы, как показано на рисунке. Измерьте соединения, которые вы хотите сделать, добавьте достаточно, чтобы перевернуть провода (см. ниже), не экономьте на длине. «Растягивание» кабеля для соединения может означать, что со временем он вытянется, не забывайте, что ваш дом все время перемещается. Лучше сложить в розетку немного больше, чем нужно, чем слишком мало.

        Обрезание конца оболочки основного кабеля посередине

        Разделение оболочки кабеля с помощью заземляющего провода

        Обрезать ненужную оболочку кабеля

        Оттянуть оболочку назад и отрезать, оголив активный и нулевой провода. Проверьте наличие порезов в оболочке кабеля под напряжением и нейтрали .

        Используйте инструмент для зачистки проводов, чтобы снять оболочку провода

        Используйте плоскогубцы, чтобы перевернуть конец медного кабеля

        Провода зачищены и готовы к использованию

        Перед выполнением каких-либо подключений убедитесь, что все цепи, с которыми вы работаете, изолированы.

        Как зачистить гибкий кабель

        Зачистить гибкий кабель для бытовой техники не так просто, как зачистить кабель. К сожалению, показанный здесь стриппер не продается в магазине инструментов, но его можно купить в большинстве магазинов DIY.

        Инструмент позволяет обрезать гибкий провод, используя левое отверстие, зачищать оболочку, используя центральное отверстие, и зачищать отдельные провода, используя другое отверстие. Еще раз следует подчеркнуть, что этот инструмент, как и любой другой инструмент, следует использовать очень осторожно, поскольку более чем возможно перерезать внутренние провода, не осознавая этого.

        Альтернативой использованию этого инструмента является очень осторожное надрезание по окружности внешней оболочки канцелярским ножом. Приложите достаточное давление (любым стриппером лезвия), чтобы просто врезаться в ножны. Затем пару раз согните оболочку, пока она не порвется и вы не увидите провода внутри. Стяните оболочку.

        Этот конкретный гибкий кабель предназначен для осветительной арматуры, большинство бытовых кабелей также имеют заземляющий провод.

        Appliance Flex

        Опять же, убедитесь, что вы измерили длину провода, необходимого для подключения, не растягивая провода. Учитывайте небольшой изгиб вилки.

        Использование режущего инструмента для обрезания гибкой оболочки

        Разрезание гибкой оболочки устройства

        Внутренние провода зачищены с помощью инструмента для зачистки кабелей

        Устройство с гибким покрытием успешно зачищено

        Теперь провода можно зачистить с помощью первого типа инструментов для зачистки проводов, описанного выше.
