Прежде чем что-либо исследовать, убедитесь, что ваша электрическая цепь отключена. Это включает в себя удаление батарей и адаптеров питания.

Примечание: Если вы не отключите все электропитание цепи перед ее проверкой, вы можете получить сильный удар током или поражение электрическим током. Следовательно, дважды проверьте, что электричество в цепи отключено.

Включите мультиметр после того, как убедитесь, что все безопасно для использования. Затем с помощью ручки переключателя установите его либо в режим проверки непрерывности, либо в режим сопротивления, в зависимости от возможностей вашего мультиметра.

Совет: Если ваш мультиметр имеет другие настройки сопротивления, рекомендуется выбрать самую низкую шкалу сопротивления.

Чтобы гарантировать, что ваш мультиметр обеспечивает все необходимые измерения, вы должны протестировать и откалибровать его перед использованием. Для этого соедините наконечники щупов вашего мультиметра.

Если он находится в режиме сопротивления, показания сопротивления на вашем мультиметре должны быть равны 0 или почти нулю. Если показания мультиметра намного выше нуля, откалибруйте его таким образом, чтобы при соприкосновении двух щупов значение было равно нулю. С другой стороны, если он находится в режиме непрерывности, будет мигать свет или прозвучит звуковой сигнал, а показание будет равно 0 или почти нулю.

После настройки и калибровки мультиметра вам необходимо найти и идентифицировать компоненты электрической цепи, которые вы будете тестировать на короткое замыкание.

Электрическое сопротивление этого компонента, скорее всего, не должно быть равно нулю. Например, вход аудиоусилителя в вашей гостиной рядом с телевизором почти наверняка будет иметь сопротивление в несколько сотен Ом (как минимум).

Бонус: Убедитесь, что каждый компонент имеет хотя бы некоторое сопротивление при выборе этих компонентов, иначе определение короткого замыкания будет затруднено.

После обнаружения компонента, который вы будете проверять на наличие короткого замыкания, подключите красный и черный щупы мультиметра к цепи.

Металлический наконечник черного щупа следует подключить к земле или шасси электрической цепи.

Затем подсоедините металлический наконечник красного щупа к проверяемому компоненту или к участку, который, по вашему мнению, имеет короткое замыкание. Убедитесь, что оба щупа соприкасаются с металлическим компонентом, таким как провод, вывод компонента или фольга печатной платы.

Наконец, обратите внимание на показания на дисплее мультиметра, когда вы прижимаете красный и черный щупы к металлическим частям цепи.

• Режим сопротивления — если сопротивление низкое, а показание равно нулю или близко к нулю, тестовый ток протекает, и цепь непрерывна. Однако при наличии короткого замыкания на дисплее мультиметра будет отображаться 1 или OL (разомкнутый контур), что указывает на отсутствие непрерывности и короткое замыкание в измеряемом устройстве или цепи.
• Режим непрерывности — мультиметр отображает нулевое значение или почти нулевое значение и издает звуковой сигнал, указывающий на непрерывность. Однако непрерывность отсутствует, если мультиметр показывает значение 1 или OL (разомкнутый контур) и не издает звуковых сигналов. Отсутствие непрерывности указывает на короткое замыкание в проверяемом устройстве.

Мультиметр можно использовать для проверки коротких замыканий и работы цепи, поскольку он может работать как вольтметр, омметр и амперметр.

Чтобы проверить наличие коротких замыканий в электрической цепи, убедитесь, что вы используете мультиметр соответствующего типа. В то время как все мультиметры могут измерять ток, напряжение и сопротивление, мультиметры более высокого класса могут выполнять различные другие задачи. Для более универсального мультиметра у него могут быть дополнительные показания, насадки и режимы.

Большой дисплей, ручка выбора, порты и датчики — основные компоненты мультиметра. Однако более ранние аналоговые мультиметры включали шкалу и стрелку вместо цифрового дисплея. Портов может быть до четырех, половина из них красная, а другая половина черная. Черный порт предназначен для COM-порта, а остальные три предназначены для чтения и измерений.

В то время как черный порт используется для COM-подключения, другие красные порты выполняют различные функции. Включены следующие порты:

• ВОм — единица измерения сопротивления, напряжения и проверки непрерывности.
• мкА – единица измерения силы тока в цепи.
• 10A – используется для измерения токов от 200 мА и выше.

Ниже перечислены другие обучающие материалы и руководства по продуктам, с которыми вы можете ознакомиться;

• Как проверить автоматический выключатель с помощью мультиметра
• Как определить нейтральный провод с помощью мультиметра
• Лучший мультиметр

Справочные материалы
(1) изоляция — https://www. energy.gov/energysaver/types-insulation
(2) создание огня — https: //www.rei.com/learn/expert-advice/campfire-basics.html

Насколько полезна была эта статья?

Сожалеем, что это не помогло!

Давайте улучшим этот пост!

Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

О Сэме Орловском

Сертификаты: B.E.E.
Образование: Университет Денвера – Электротехника
Живет: Денвер Колорадо

Электротехника – моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом. Один из путей моей карьеры начался с работы разнорабочим, так что у меня также есть большой опыт в обустройстве дома, которым я с удовольствием делюсь.

Как найти короткое замыкание с помощью мультиметра

Короткое замыкание происходит при отключении питания из-за непреднамеренного контакта компонентов. Это, в свою очередь, приводит к более низкому сопротивлению, чем у стандартной схемы. В этом случае источник питания может быть поврежден.

Таким образом, полезно знать, как найти короткое замыкание с помощью мультиметра, который в основном может измерять несколько параметров, включая напряжение, сопротивление и непрерывность.

При испытаниях на короткое замыкание критически важным параметром для проверки является непрерывность, то есть передача заряда с одного конца провода на другой конец. Если непрерывности нет, то провод имеет «короткое замыкание». Тест помогает найти место «короткого замыкания», не разбирая всю систему.

В этом посте мы поделимся некоторыми интересными советами о том, как найти короткое замыкание с помощью мультиметра. Надеемся, к концу поста вы без труда справитесь с заданием.

Шаги по поиску короткого замыкания

Если автоматический выключатель постоянно срабатывает, это может быть ошеломляюще. Кроме того, когда схема активирована, она имеет тенденцию издавать громкий хлопающий звук, который может раздражать. Таким образом, при возникновении короткого замыкания необходимо определить его местонахождение и немедленно устранить, чтобы избежать повреждения цепи.

Некоторые случаи также могут привести к возгоранию электричества, если их игнорировать.

Вот важные шаги, которые вы можете выполнить сейчас, чтобы найти шорт:

1. Выключите питание

Прежде чем приступать к любым электрическим работам с розеткой, ваша безопасность должна быть на первом месте. Обязательно отключите питание цепи на автоматическом выключателе. Вы можете убедиться, что питание отключено с помощью тестера. Просто вставьте два щупа тестера в вертикальные прорези на розетке.

Тестер загорится, если в цепи есть питание. Поскольку в розетке может быть раздвоенный провод, всегда проверяйте обе половины цепи, прежде чем работать с розеткой. Также рекомендуется проверить свойство системы заземления, чтобы убедиться, что оно подключено к розетке.

2. Установите мультиметр на непрерывность или сопротивление

Независимо от того, используете ли вы аналоговый или цифровой измеритель, вы должны иметь возможность установить параметр на непрерывность или сопротивление. Используйте ручку селектора, чтобы изменить настройку.

Имейте в виду, что не все мультиметры имеют параметры сопротивления и непрерывности. Стандартные счетчики не имеют параметра непрерывности. Если это не предусмотрено, рекомендуется установить параметр на сопротивление, которое является стандартным параметром для большинства устройств. Однако, если ваш измеритель имеет параметр непрерывности, вы можете использовать его вместо этого.

Также обратите внимание на настройки сопротивления. Некоторые мультиметры имеют ряд настроек этого параметра. Если у вас их несколько, обязательно выберите самую низкую шкалу сопротивления на измерителе.

Проверка непрерывности помогает определить сопротивление на обоих концах провода. Если оба конца имеют разную величину, значит, есть замыкание.

3. Проверка датчиков

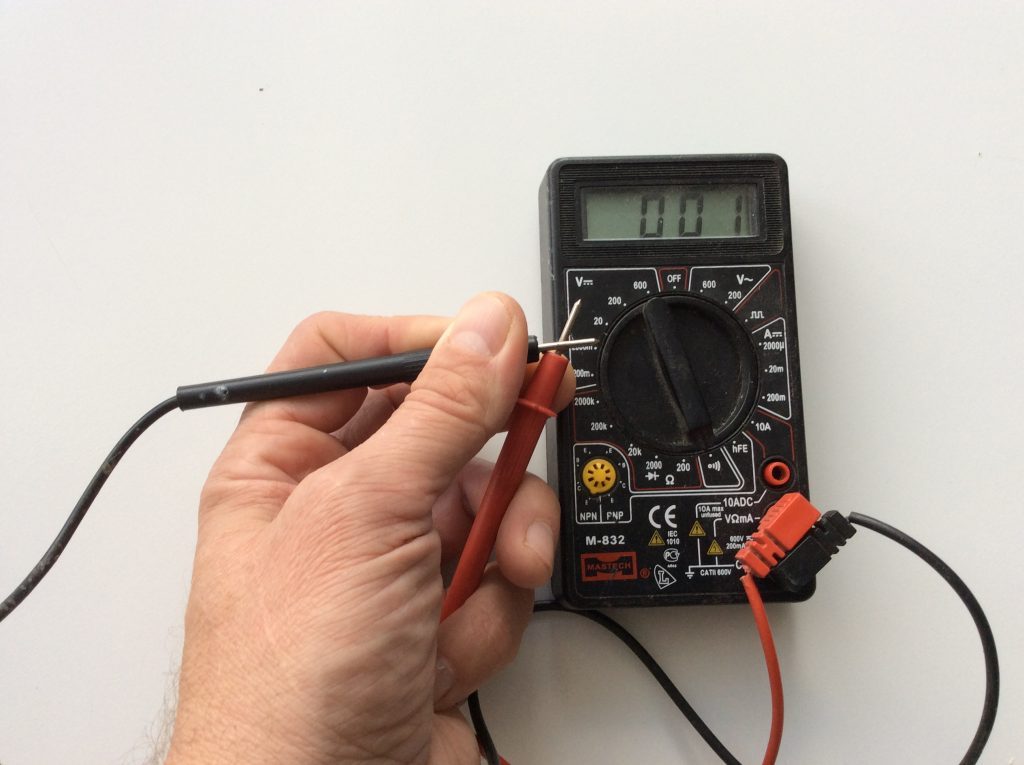

Убедитесь, что ваш мультиметр работает правильно. Вам нужно будет прикоснуться кончиками щупов друг к другу, чтобы наблюдать за показаниями сопротивления или непрерывности. Если мультиметр работает правильно, показания сопротивления будут около нуля.

С другой стороны, вы должны слышать звуковой сигнал или видеть мигающий индикатор при проверке непрерывности. Если ваш мультиметр имеет разные подходы для проверки этих параметров, обязательно ознакомьтесь с руководством пользователя.

4. Найдите неисправную цепь

Вам также необходимо найти компонент цепи, который вы хотите проверить на короткое замыкание. Вы можете идентифицировать цепь, если показания сопротивления почти равны нулю. Это не нормальное чтение для цепей. Как правило, цепь должна иметь сопротивление в несколько сотен Ом.

Иногда легко понять, что есть короткое замыкание. Например, если на термостате вашего блока HVAC нет напряжения, вероятно, произошло короткое замыкание. В некоторых случаях признаками короткого замыкания могут быть запах горящих проводов или слабый хлопающий звук из вашей системы.

Общие физические признаки короткого замыкания включают видимые ожоги на проводах, запах гари, горячие точки, шипящие звуки и мерцающие огни. Если у вас есть инфракрасная камера, вы также можете использовать ее для проверки горячих точек, если они находятся на стенах или в недоступных местах.

5. Проверка цепи

Проверка обычно рекомендуется, если вы считаете, что произошло короткое замыкание, но не уверены. Или вы можете провести тест после работы, чтобы убедиться, что каждая схема работает правильно.

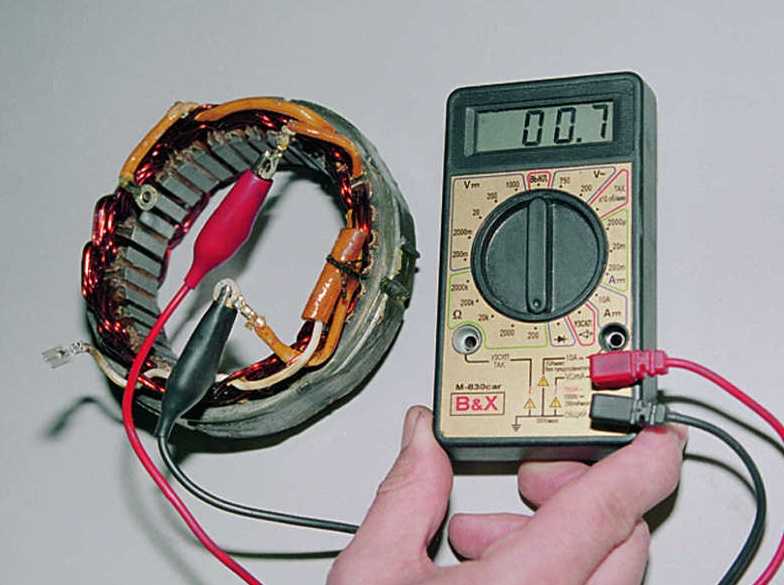

Вы должны увидеть, что ваш мультиметр имеет красный и черный щупы. Прикоснитесь черным щупом к корпусу цепи или электрическому заземлению. Красный щуп должен касаться частей, которые, как вы подозреваете, имеют проблемы. Имейте в виду, что кончики зонда должны касаться металлических компонентов цепи, чтобы получить точные показания.

При размещении красного щупа на разных участках цепи следите за показаниями на дисплее или шкале. Если сопротивление высокое, значит, цепь разомкнута. Если сопротивление очень низкое, скажем, 2 Ом или меньше, то есть короткое замыкание. Проверьте область или провода на наличие потертостей и разрывов, если значение очень низкое.

Если вы используете счетчик с настройкой непрерывности, мигающей лампочкой или звуковым сигналом, это означает, что произошло короткое замыкание.

6. Ремонт короткого замыкания

Если вы можете найти место короткого замыкания и у вас есть опыт работы с электрикой, вы можете устранить проблему самостоятельно. В некоторых случаях решение так же просто, как замена проводов или их изоляция во избежание нежелательного контакта. Не забудьте отключить питание или отключить устройство во время устранения проблемы.

В противном случае обязательно наймите электрика для решения проблемы, если у вас недостаточно знаний и опыта для устранения проблемы. Легко допустить ошибки, такие как плохое соединение, когда вы пытаетесь решить проблему без предварительного опыта.

Важные советы по использованию мультиметра

Чтобы найти короткое замыкание, необходимы базовые знания по использованию мультиметра. Имейте в виду, что есть аналоговые и цифровые счетчики, и полезно знать, как ими пользоваться. В этом разделе мы рассмотрим стандартные функции мультиметра и поможем вам понять стандартные параметры.

Мультиметры сочетают в себе три важные функции: вольтметр, омметр и амперметр. В некоторых случаях они также включают преемственность. Помимо помощи в поиске короткого замыкания, мультиметр также может помочь вам понять характеристики ваших цепей. В идеале, когда с вашими цепями что-то не так, мультиметр может помочь вам в устранении неполадок.

Устройство поможет узнать, включен ли выключатель или оборваны ли провода. Он также эффективен при определении величины тока, протекающего по проводам. Вы также можете использовать его для определения количества энергии, оставшейся в ваших батареях.

Выберите правильное устройство

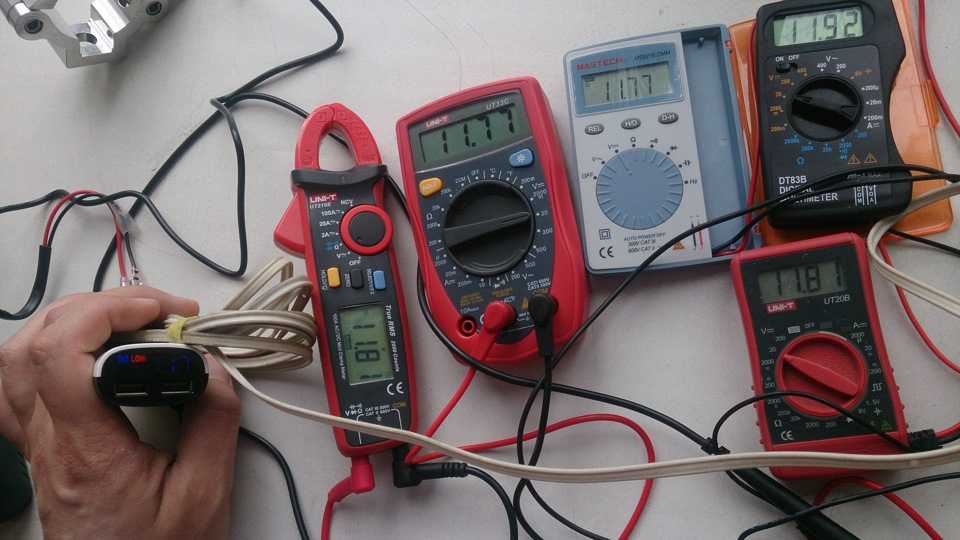

Как отмечалось ранее, существуют различные типы мультиметров, каждый из которых может иметь различные функции. Как правило, более продвинутые мультиметры имеют больше функций и насадок; таким образом, они будут стоить вам больше.

Самые простые счетчики измеряют только три параметра: ток, напряжение и сопротивление. Однако они, как правило, не служат дольше, и можно получить неточные показания. Лучший мультиметр для вас зависит от того, для чего вы хотите его использовать, и вашего бюджета.

По сути, есть много вариантов менее чем за 50 долларов, и все, что вам нужно сделать, это сравнить функции и дизайн, чтобы выбрать тот, который вам подходит.

Ознакомьтесь с функциями и деталями

К мультиметру прилагается руководство пользователя, которое поможет вам разобраться в устройстве в деталях. Вы должны знать дисплей, ручку выбора, порты и датчики. Если вы купите аналоговый мультиметр, у него будет шкала и стрелка вместо ЖК-дисплея.

На ЖК-дисплее отображаются результаты ваших тестов, а ручка позволяет вам выбрать, что вы хотите измерить. Вы подключите датчики к портам, которых может быть до четырех. Зондов обычно два; один черный, а другой красный.

Имейте в виду, что между двумя зондами нет разницы; это просто цвет. Самый важный аспект – это цвет. Черный щуп подключается к COM-порту, а красный — к любым другим оставшимся трем портам в зависимости от того, что вы хотите измерить.

Разберитесь с портами на вашем устройстве

Как отмечалось ранее, к порту COM подключается черный щуп, и это общепринятая практика. Есть еще три порта для красного щупа. Использование вами этих портов зависит от того, что вы хотите протестировать. Вот порты и для чего они используются:

• ВОм — этот порт позволяет измерять сопротивление, напряжение и непрерывность цепи
• мкА — этот порт используется для измерения тока
• 10 А — если вы хотите измерять большие токи, скажем, 200 мА или более, этот порт использовать

Имейте в виду, что эти порты не являются стандартными. Они могут варьироваться в зависимости от вашего мультиметра. Это просто для того, чтобы дать вам четкое представление о различных портах, которые вы можете увидеть на мультиметре.

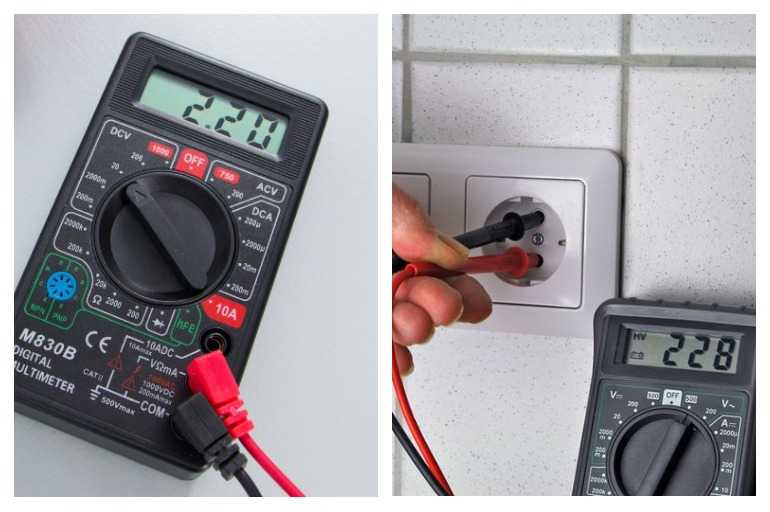

Как измерить напряжение

Вероятно, это обычный тест, который люди выполняют с помощью мультиметра. Вы можете использовать устройство для измерения переменного или постоянного напряжения. В большинстве мультиметров прямая линия используется для обозначения постоянного напряжения, а волнистая линия указывает на переменное напряжение.

Итак, когда вы хотите измерить напряжение, установите режим на тип напряжения, который вы хотите измерить: V с прямым светом или V с волнистой линией. Убедитесь, что красный щуп вставлен в порт с буквой V рядом с ним, а черный должен быть в COM-порт.

Затем коснитесь красным наконечником щупа положительной стороны тестируемого компонента. Отсюда идет ток. Черный наконечник зонда должен касаться отрицательной стороны. Затем вы должны прочитать свой дисплей, чтобы увидеть результаты.

Типичный пример измерения

Чтобы помочь вам лучше понять процесс, давайте рассмотрим типичный пример проверки напряжения 1,5-вольтовой батареи. Поскольку батареи поставляются с уже указанным напряжением, вы знаете, чего ожидать. Таким образом, вы должны выбрать диапазон, который может считывать напряжение 1,5. Хороший диапазон может составлять около 2 В в зависимости от вашего мультиметра.

Если вы не знаете, какой диапазон выбрать, попробуйте разные диапазоны, пока не найдете правильный. Выбор более низкого диапазона, чем реальное значение, даст вам «1» в качестве показания на ЖК-дисплее. «1» означает, что напряжение батареи выше установленного вами диапазона. Если вы выберете более высокий диапазон, вы сможете прочитать напряжение, но оно, скорее всего, будет неточным.

Однако, если ваш мультиметр поддерживает автоматический выбор диапазона, вам не нужно беспокоиться о выборе диапазона. Устройство автоматически сделает это за вас.

Заключительные мысли

Итак, мы надеемся, что вы знакомы с тем, как найти короткое замыкание с помощью мультиметра. Это руководство идеально подходит для начинающих, которые хотят понять, как выполнять основные электрические задачи.
