Электричество является непременным атрибутом современной жизни. Уже трудно себе представить дом без всевозможных бытовых приборов, которые обеспечивают комфорт и облегчают хозяйке домашние хлопоты.
Но в то же время большое количество мощных потребителей негативно сказывается на электрической проводке. Часто случаются мелкие неисправности, например, стала искрить розетка, выключатель или другие поломки. Каждый раз вызывать квалифицированного электрика накладно, да и большинство подобных поломок легко можно устранить самостоятельно.
Для правильного подключения бытовых приборов и дополнительной безопасности работы с электропроводкой нужно определить не только фазу, но и ноль.
Чаще всего для этого используется самый простой пробник напряжения в виде отвертки. О том, как пользоваться индикаторной отверткой и поговорим сегодня.
Принцип действия и виды индикаторов

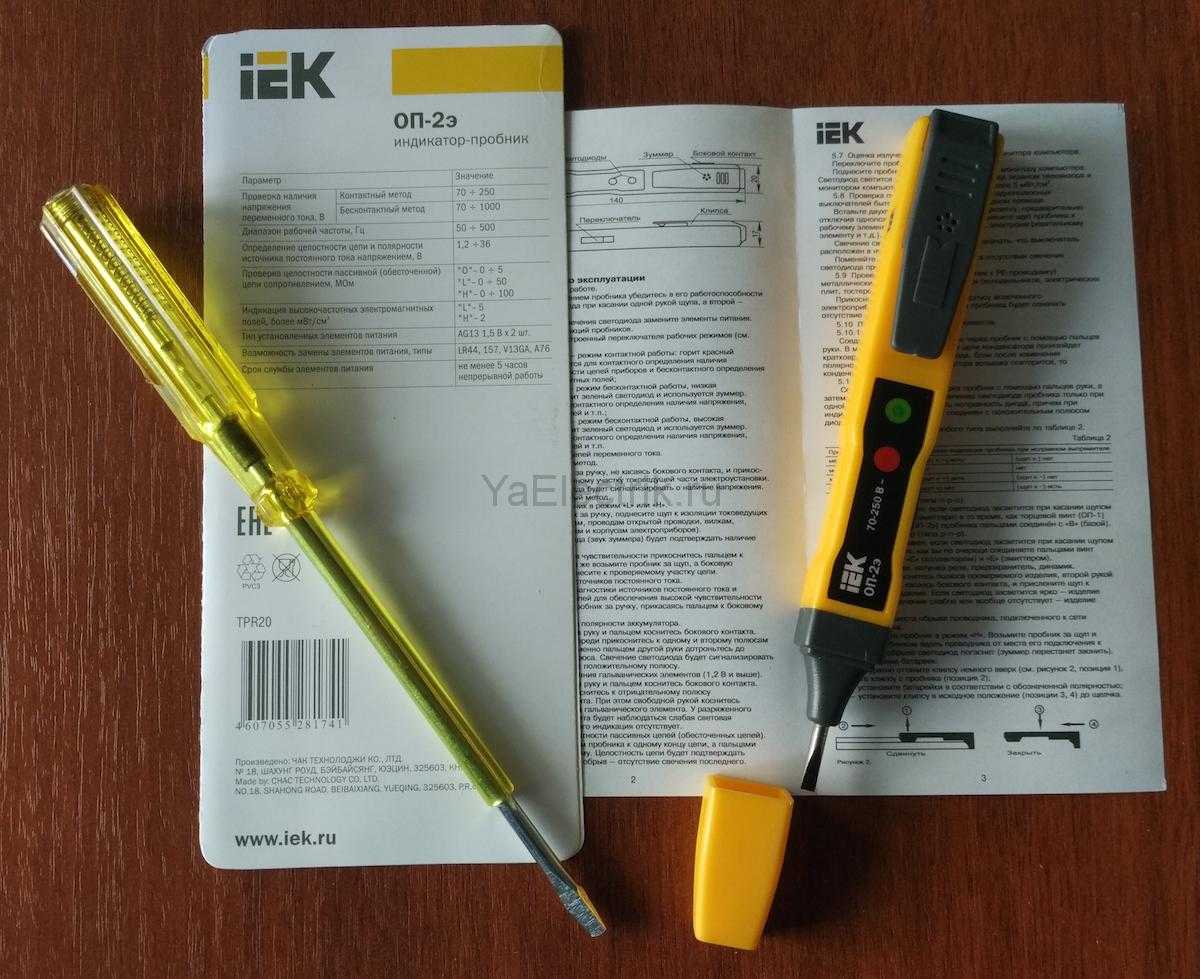

Сегодня в виде обычной отвертки выпускается большое количество индикаторов напряжения. Все они имеют общий принцип работы, но могут отличаться устройством и формой выполнения. Условно такие индикаторы разделяют на три группы. Рассмотрим их более детально.
Простая индикаторная отвертка
Устройство обычного пробника в виде отвертки довольно простое:
- Жало выступает в роли проводника;
- К нему подключен тиристор, понижающий силу тока до безопасной для человека величины;
- Следом расположен светодиод, который соединен с контактным элементом, выведенным на торец отвертки;
- Корпус выполнен из прозрачного пластика, что позволяет видеть, когда светодиод загорается.
Такую конструкцию имеет самый простой и дешевый пробник напряжения, который позволяет определить только рабочую фазу.
Ноль этой отверткой можно найти методом исключения. Для того чтобы найти фазу в проводах при помощи индикаторной отвертки, нужно поступить следующим образом:
- Жалом отвертки поочередно прикасаются ко всем проводам контактной группы: розетки, выключателя или обрыва в проводке. При этом нужно пальцем (наиболее удобно большим) прикасаться к контактной пластине, выведенной на корпус;
- При прикосновении к фазе, индикатор начнет светиться, а ноль свечения диода не вызывает.
Такой нехитрый способ показывает, где фаза или ноль в проводах или розетке. После этого можно правильно произвести подключение бытового прибора, для которого важно соблюдать полярность.
Обратите внимание! Такие работы производятся при включенном автомате на щитке. Если необходимо определить фазу на концах проводов, их предварительно нужно зачистить и развести в стороны, чтобы не вызвать короткое замыкание.
Отвертка с батарейкой
Индикаторные отвертки на батарейках могут быть разного вида и иметь дополнительный функционалПринцип работы, внешний вид и устройство такого пробника напряжения ничем не отличается от вышеописанной отвертки.
Отличием является наличие двух или трех батареек «таблеток», скрытых в ручке. Этот прибор является более универсальным и позволяет выполнить такие действия:
- Найти фазу и ноль в проводах под напряжением;
- Определить обрыв в обесточенной цепи. Для этого одного конца провода нужно коснуться рукой, а второго – щупом отвертки. Если цепь не нарушена, индикатор загорится. При обрыве в проводке, индикатор напряжения ничего не покажет;
- Кроме этого, такой инструмент за счет наведенного магнитного поля показывает расположение скрытой проводки. Для этого отвертка пальцами берется за жало, а ручкой ведется вдоль стены. При обнаружении запитанной проводки светодиод загорится.
Совет! Такая особенность данного устройства очень полезна в случае, когда необходимо проверить стену и определить расположение проводки перед сверлением отверстия.
Универсальный пробник
Такое устройство отверткой называют больше по привычке, скорее это мини-тестер.
Работает инструмент от батареек, а внешний вид сильно отличается от предыдущих вариантов. На передней панели прибора располагается два светодиода (красный и зеленый), также в зависимости от модели может быть небольшой дисплей, на который выводится показатель измеренного напряжения.
Универсальный тестер производства MASTECH
[ads-pc-1][ads-mob-1]
Индикатор имеет кнопку выбора режима измерения. Рассмотрим принцип и назначение различных режимов:
- Режим O применяется для того, чтобы найти фазу контактным способом. При наличии напряжения на проводнике, загорается красный светодиод;
- В режиме L прибор работает при пониженной чувствительности. Этот режим позволяет бесконтактно определить наличие напряжения в скрытой проводке глубиной залегания до 1,5 см. При обнаружении электромагнитного поля загорается зеленый светодиод и раздается писк зуммера;
- Положение H обозначает режим высокой чувствительности. Этот режим позволяет найти фазу и ноль (подключенную проводку) на глубине до 3 см.
Также это устройство позволяет произвести проверку цепи на разрыв, измерить сопротивление до 100 МОм, можно определить полярность, и измерить напряжение источника постоянного тока до 36 В.
Этот прибор пригодится в качестве домашнего тестера: он позволяет проверить работоспособность лампы или другого электрического прибора с замкнутой цепью. Можно проверить любой нагревательный прибор, например, тэн или камин при пробое на корпус.
Две фазы
Разобравшись, как пользоваться индикаторной отверткой, хотелось бы рассказать об интересной неисправности в электрической сети. Бывает так, что при проверке, например, розетки, пробник определяет фазу на обоих проводах.
В этом случае не пугайтесь, ничего страшного не произошло.
Скорее всего, просто пропал ноль, а фаза по замкнутой цепи пошла дальше, поэтому тестер и определяет ее на обоих проводах. Рассмотрим самые вероятные места, где мог пропасть ноль и причины, по которым это произошло:
- Самой распространенным местом обрыва нулевого провода является подъездный щиток. Практически всегда он находится в общем доступе, да и проводов там намотано много. Поэтому первым делом нужно проверить свой вывод на щитке, разобрать, зачистить место подсоединения и заново прикрутить ноль;
- Второй распространенной причиной является выбитый автомат или пробка на счетчике в самой квартире. Причиной этому могла стать повышенная перегрузка. Стоит отметить, именно потому, что это приводит к появлению фазы на обоих проводах, по новым требованиям ПУЭ установка автоматического размыкателя на нулевом проводе запрещена;
- Часто ноль «теряется» в распределительной коробке, расположенной в комнате. Причина – слабый контакт и повышенная нагрузка;
- В частных домах кабель могут повредить мыши. Причем до сих пор непонятно, чем грызунов привлекает изоляция, но факт остается. Поэтому в коттеджах не рекомендуется прокладывать открытую проводку, особенно на чердаке и под полом. Все провода должны быть уложены в штробы или дополнительно защищены;
- Сверление стен – один из факторов, который может повлечь за собой обрыв провода. Поэтому профессиональные электрики перед подобными работами всегда рекомендуют проверять место сверления при помощи индикатора скрытой проводки.
Причем до сих пор непонятно, чем грызунов привлекает изоляция, но факт остается. Поэтому в коттеджах не рекомендуется прокладывать открытую проводку, особенно на чердаке и под полом. Все провода должны быть уложены в штробы или дополнительно защищены;Подводим итоги
В заключение отметим, что пробник должен быть в любом доме. Это может быть как простая индикаторная отвертка или более дорогой электронный вариант: каждый выбирает по возможностям и потребностям. Сложности в их использовании нет никакой: при правильной эксплуатации вероятность поражения током полностью исключена.
- ← Замена патрона в люстре: описание хода работ
- Как выбрать УЗО для установки в квартире →
Свежие записи
Найти фазу или ноль?
Как найти фазу и/или ноль.
Если вы сомжете найти фазу, то второе отверстие в розетке ноль. И наоборот, если вы сомжете определить, что это ноль, то соседняя дырочка — будет фаза!
Скопировать ссылку
Чем находить фазу.
Где купить инструмент, для определения фазы? Любой мужик должен иметь инструменты! Много инструментов! Если он настоящий мужик! И в том числе в инструментах должен находиться такой, с помощью которого можно определить фазу!
Купить индикаторную отвертку.
Сегодня отвертка индикаторная стоит такие копейки, что не иметь её в доме — это позор!
Купить индикаторную отвертку.Открываем выше приведенную ссылку и видим на третьей строке… самую дешевую отвертку индикатор фазы!
Можно открыть в отдельном окне!
Если никогда не покупали на АлиКак найти фазу с помощью индикаторной отвертки?
Сразу скажу, что есть несколько способов, как найти фазу.
Естественно, что если вы найдете фазу, то догадаться, где ноль, вы сможете самостоятельно.
Первый и наверное, самый простой и быстрый способ найти фазу это индикатор.
Как найти фазу и ноль индикатором-пробником.
У меня есть несколько индикаторов для определения фазы и нуля.
Справа – старый советский индикатор, которому не меньше 30 лет. Им еще мой папа пользовался. А второй слева – это индикатор, который мне достался на халяву, лет 10 назад. Когда зять перебирал мусор, и там являлась эта отвертка индикатор, которую он хотел выкинуть. Я её почистил, немного подшкурил. И … отличный индикатор.
Далее берем один из индикаторов. Одним из пальцев держим на металлической кнопке с торца индикатора. Вставляем в одну из отверстий розетки … и если индикатор не засветился, то это ноль.
Вставляем в другое отверстие розетки индикатор и смотрим.. если индикатор зажегся, то это фаза!
Скопировать ссылку
Как найти фазу мультиметром?
Мультиметр выставляем на переменное напряжение.
Скопировать ссылку
Как найти фазу без индикатора?
Если у вас нет в инструментах индикатора для определения фазы, то можно фазу найти и без него.
ВНИМАНИЕ!!!Автор сайта не несет никакой ответственности за возможные последствия использования данного способа определения фазы! Это всего лишь описание способа и не является инструкцией к применению!
Если вы собираетесь пользоваться таким способом, то всю ответственность за возможные последствия берете на себя!!!
Для этого понадобится патрон с проводами и вкрученной лампочкой. Один конец подсоединяем к батарее, а второй конец провода в одно из отверстий розетки.
Если лампочка засветится, то это будет фаза, если нет, то это будет ноль.
Ключевые слова : Найти фазу или ноль?:
как найти фазу
как найти фазу мультиметром
как найти фазу индикаторной отверткой
как найти начальную фазу
как тестером найти фазу
как найти фазу без индикатора
как найти фазу в розетке
как найти фазу без приборов
Как определить фазу и ноль: индикаторная отвертка, мультиметр, визуально
Содержание статьи:
- Цветовая маркировка
- С помощью индикаторной отвертки
- Мультиметр Обнаружение
- Шина заземления в распределительной коробке
- Запрещенные и опасные методы
Умение разбираться в проводке – важнейший навык любого домашнего мастера. Для того, чтобы отремонтировать и заменить проводку, отремонтировать бытовые электроприборы, установить розетки и выключатели, необходимо определить фазу и ноль. Найти фазный и нулевой провода в однофазной или трехфазной сети можно разными способами — визуально, с помощью специальных инструментов.
Цветовая маркировка
Нужную жилу можно определить по цвету изоляции
Самый простой способ подобрать нужную жилу – определить цвет изоляции. Цвет проводов в электропроводке и его обозначение регламентируются государственными стандартами. Согласно международному стандарту IEC производители обязаны окрашивать изоляцию каждой жилы в свой цвет. В однофазной сети цвет проводов в электропроводке 220 В следующий: ноль должен быть синего или голубого цвета, земля желто-зеленая (иногда в виде полосы), фаза может иметь любой другой оттенок. Обычно для фазового ядра используется коричневый цвет. В двухпроводном проводе ноль — синего цвета, фаза — другого цвета. Цвет фазы в многофазной сети зависит от производителя. Обычно это черный, коричневый, красный.
Этот метод определения ненадежен. Не все производители придерживаются установленных требований, поэтому жилы могут обозначаться по-разному.
Особенно опасно пользоваться поиском по цветовой маркировке в домах старой постройки — там все жилы были белые.
Использование индикаторной отвертки
Индикаторная отвертка — самый распространенный способ поиска фазы
Один из самых распространенных бытовых способов поиска фазы. Индикаторную отвертку можно купить в любом строительном или электромонтажном магазине за небольшие деньги. Это классическая плоская отвертка с индикатором на рукоятке. Корпус выполнен из диэлектрика для безопасной работы мастера.
Наконечник индикаторной отвертки контактный. Не рекомендуется использовать такое устройство в сложных ремонтных работах. Это сократит срок службы изделия, из-за чего невозможно будет определить фазный провод.
Чтобы найти фазу, нужно, чтобы жало индикатора коснулось зачищенного провода. Затем нужно коснуться контактной площадки пальцем. Если лампочка на отвертке загорелась, жало задело фазу. В противном случае ноль или земля. Если оба проводника показывают фазу, можно судить о серьезной неисправности.
Описанный алгоритм подходит для простых отверток. В продаже можно найти усовершенствованные изделия, позволяющие прозвонить цепь и провести другие операции. Внешне они похожи на обычные индикаторные отвертки, но вместо неоновой лампочки используется светодиод. Способ определения в этом случае несколько изменится. Мастеру не нужно прикасаться к контактной площадке – достаточно приложить отвертку к сердечнику.
Мультиметр Обнаружение
Положение переключателя диапазонов измерений на мультиметре
Любой домашний электрик должен иметь в своем наборе инструментов мультиметр. Это универсальный тестер, позволяющий проверить работоспособность электронных компонентов, измерить напряжение и силу тока, а также прозвонить цепь. Недорогое и качественное устройство с самым простым функционалом можно купить за 300-500 рублей. Профессиональные электрики используют более дорогие приборы с дополнительными опциями и минимальной ошибкой.
Мультиметры бывают двух типов по способу работы — электронные и аналоговые.
Указатель или аналог — это простое устройство со стрелкой. Цифровой мультитестер показывает цифры цифрами. Метод определения для обоих типов устройств одинаков.
Правила работы с мультиметром:
- Не проводить измерения при повышенной влажности.
- Неисправные датчики не используются.
- Диапазон измерения должен превышать измеренное значение.
- При измерении запрещается крутить ручки или устанавливать другие пределы.
В настоящее время активно используются цифровые мультиметры. Алгоритм проверки может быть разным.
Трехпроводная разводка без маркировки
Исключение фазы Поиск
Вы можете выбрать метод исключения. Чтобы найти фазу, мультиметр нужно собрать и поставить щупы слева и справа — черный в разъем СОМ, красный — в разъем для измерения напряжения. Переключатель должен быть помещен в сектор переменного тока V~ или ACV. Стрелкой выбрана граница напряжения – она должна превышать напряжение сети.
Затем проводятся измерения напряжения между зачищенными проводниками. Может быть 3 варианта:
- Между нулем и фазой должно быть напряжение, близкое к сетевому 220 В.
- Между фазой и землей также может быть 220 В. В случае защиты линии системой УЗО машина может отключиться. При отсутствии УЗО или наличии минимального тока утечки отображаемое напряжение будет в пределах номинальной погрешности.
- Между нулем и землей напряжение равно нулю.
После проведения измерений тестер отключается, концы проводника изолируются и маркируются на них. Это можно сделать цветным скотчем или нашивкой с соответствующими надписями.
Проверка контакта в розетке прямым измерением напряжения
Определение фаз мультиметром
Мультиметр подготовлен, выполнен контрольный замер напряжения в розетке. Это позволяет убедиться в отсутствии обрывов на линии и работоспособности самого устройства.
Если числа, полученные на дисплее, правильные, соединение выполнено правильно.
Красный щуп должен касаться проверяемого проводника. В случае проверки розетки щуп помещается в розетку. Если проверяется зачищенный конец кабеля, рекомендуется подключение через зажим типа «крокодил». Второй зонд касается пальцев. Дисплей считывает показания. Если черный щуп установлен на ноль, напряжение будет равно нулю или близко к нулю. При входе в фазу напряжение будет достигать десятков и сотен вольт.
Прикосновение к датчику рукой в этом измерении безопасно. Предварительно устройство было проверено на работоспособность, поэтому человека не поразит опасный для жизни удар током. Но даже несмотря на безопасность процедуры, преодолеть психологический барьер удается далеко не всем. Затем можно прикоснуться щупом к штукатурке, потолку или обоям. У них небольшая влажность, поэтому показания на тестере будут видны. Они будут ниже требуемого значения, но определить фазу таким образом реально.
Также в качестве второго контакта можно использовать любой заземленный прибор (радиатор отопления, водопровод) или металлический каркас без заземления.
Поиск нуля и земли
Режим измерения напряжения мультиметром для определения фазы
Определение фазы просто. Труднее отличить ноль от земли. Существуют разные методы определения, но все они ненадежны. Точно определите назначение вены с помощью профессиональных инструментов из арсенала специалистов.
Один из способов — проверить мультиметром. Если срабатывает УЗО, можно судить о том, что тестер был подключен между фазой и землей. При контакте с фазным и нулевым проводом защитное устройство не срабатывает. Это связано с тем, что при измерении между фазой и заземлителем образуется небольшой ток утечки, которого может быть недостаточно для срабатывания системы защиты.
Второй способ — прозвонка с помощью мультитестера. Мультиметр переводится в состояние измерения сопротивления. Диапазон может быть установлен до 200 Ом.
Обязательно отключите напряжение на щитке. После этого проверьте напряжение между проводниками и заземленным объектом. Величина сопротивления на заземляющем проводнике должна быть ниже, чем на нулевом.
Описанные способы являются приблизительными и не дают стопроцентной гарантии правильного определения нуля и земли. Соединения могут быть разными, и разница в измерении во всех случаях минимальна. При необходимости используйте специальные приборы для определения.
Шина заземления в распределительной коробке
Этот метод лучше не использовать, так как его эффективность и безопасность не соответствуют стандартам. Надежность результатов зависит от способа проводки, а также коммутации в распределительном щите.
Отключите шину заземления от цепи питания или снимите с нее проверяемый провод. После этого проводники прозваниваются. В результате ноль и земля выходят на свет.
Запрещенные и опасные методы
Точность определения проводника напрямую влияет на безопасность использования бытовой техники.
Поэтому метод фазового поиска должен быть надежным. Существуют народные методы определения фазного провода, которые использовать запрещено. К ним относится создание самодельной системы с лампой накаливания. При работе можно получить удар током.
Некоторые ищут фазу в трехпроводном и двухпроводном проводе с помощью картошки. Это также метод, который не является надежным и небезопасным. Узнать точно назначение вен с его помощью не получится.
Назначение проводников можно определить только с помощью специальных приборов. Визуальный поиск или применение народных методов может привести к негативным последствиям для сохранности жилья, здоровья и жизни человека.
