Как проверить диод тестером

Диоды Шоттки благодаря своему быстродействию зачастую используются в импульсных стабилизаторах, а также в выпрямителях блоках питания ПК. Проверка на исправность диода Шоттки ничем особо не отличается от проверки самого обычного диода, она проводиться по единому принципу. Единственным моментом будет, который нужно учесть, что диоды Шоттки, используемые в хороших и качественных блоках питания зачастую встречаются сдвоенными в общий корпус и имеют общий катод. И так, сегодня мы расскажем вам, как проверить диод Шоттки мультиметром и выявить все его дефекты? Этот диод от блока питания ПК, рассчитан производителем до 45 В , 30 А.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как проверить различные типы диодов тестером — полная инструкция
• Как проверить светодиод, приставка к мультиметру
• Как проверить диод и светодиод мультиметром
• Проверка диодов мультиметром
• Назначение диода
• Как проверить исправность светодиода мультиметром
• Как проверить диод мультиметром. Подробная инструкция
• Как проверить диод?
• Простой способ проверки светодиода без выпаивания из схемы. Проверка диода мультиметром на плате

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить диод мультиметром?

Как проверить различные типы диодов тестером — полная инструкция

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора например, Valeo, БОШ или БПВ и т.

Расскажем подробно про тестирование диодов. Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т. Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки например, батарейку и лампочку , а будем пользоваться мультиметром подойдет даже такая простая модель, как DTb или тестером.

Эти приборы практически всегда есть дома у радиолюбителя.

В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Диоды относятся к простым полупроводниковым радиоэлементам на основе p-n перехода. На рисунке представлено графическое обозначение наиболее распространенных типов этих устройств. Защитный диод, а также выпрямительный включая силовой или шоттки можно проверить при помощи мультиметра или воспользоваться омметром , для этого переводим прибор в режим прозвонки так, как это показано на фотографии. Щупы измерительного прибора присоединяем к выводам радиоэлемента. После того, как меняем полярность, прибор должен показать бесконечно большое сопротивление.

В этом случае можно констатировать исправность элемента. Заметим, данную методику проверки можно использовать для тестирования диодов на генераторе автомобиля. Тестирование стабилитрона осуществляется по сходному принципу, правда, такая проверка не позволяет определить, осуществляется ли стабилизация напряжения на заданном уровне.

Поэтому нам потребуется собрать простую схему. В отличие от обычных диодов, у варикапов p-n переход обладает непостоянной емкостью, величина которой пропорциональна обратному напряжению. Проверка на обрыв или замыкание для этих элементов осуществляется также, как у обычных диодов. Для проверки емкости потребуется мультиметр, у которого есть подобная функция. Для тестирования потребуется установить соответствующий режим мультиметра, как показано на фото А и вставить деталь в разъем для конденсаторов.

Как правильно заметил один из комментаторов данной статьи, действительно, определить емкость варикапа, не оперируя номинальным напряжением невозможно. Устройство требует настройки. Она довольно проста, собранное устройство, подключается к измерительному прибору мультиметр с функцией измерения емкости. Питание должно подаваться со стабилизированного источника питания важно с напряжением 9 вольт например, батарея Крона. Меняя емкость подстрочного конденсатора С2 добиваемся показания на индикаторе пФ.

Это значение мы будем вычитать от показания прибора. Данные элементы бывают двух типов: симметричные и несимметричные. Первые используются в цепях переменного тока, вторые — постоянного. Если кратко объяснить принцип действия такого диода, то он следующий:.

В результате увеличивается сила тока в цепи, что вызывает срабатывание предохранителя. Преимущество устройства заключается в быстроте реакции, что позволяет принять на себя переизбыток напряжения и защитить устройство. Скорость срабатывания — главное достоинство защитного TVS диода. Теперь о проверке. Она ничем не отличается от обычного диода. Но, проверка работоспособности скатывается к обычной прозвонке.

Создание условий срабатывания приводит к выходу элемента из строя. Другими словами, способа проверки защитных функций TVS-диода нет, это как проверить спичку годная она или нет пытаясь поджечь.

Проверить высоковольтный диод СВЧ печи тем же способом, что и обычный, не получится, в виду его особенностей. Для тестирования этого элемента, понадобится собрать схему показанную на рисунке ниже , подключенную к блоку питания вольт.

Напряжения вольт будет достаточно для поверки большинства элементов данного типа, методика тестирования — как у обычных диодов.

Величина сопротивления R должна быть в пределах от 2кОм до 3,6кОм. Учитывая, что ток, протекающий через диод, зависит от напряжения, приложенного к нему, тестирование заключается в анализе этой зависимости. Для этого потребуется собрать схему, например, такую, как показана на рисунке. Диапазон измерений, выставленный на мультиметре ,не должен быть меньше тока максимума диода, этот параметр указан в даташит datasheet радиоэлемента. Видео: Пример проверки диода мультиметром.

Если элемент исправен, в процессе измерения прибор покажет увеличение тока до I max диода, после чего последует резкое уменьшение этой величины. При дальнейшем повышении напряжения ток уменьшится до I min , после чего снова начнет расти.

Проверка светодиодов практически ничем не отличается от тестирования выпрямительных диодов. Как это делать, было описано выше. Светодиодную ленту точнее ее smd элементы , инфракрасный светодиод, а также лазерный, проверяем по той же методике. К сожалению, мощный радиоэлемент данной группы, у которого повышенное рабочее напряжение, проверить указанным способом не получится.

В этом случае дополнительно понадобится стабилизированный источник питания. Алгоритм тестирования следующий:. При простой проверке измеряется обратное и прямое сопротивление помещенного под источник света радиоэлемента, после чего его затемняют и повторяют процедуру.

Для более точного тестирования потребуется снять вольтамперную характеристику, сделать это можно при помощи несложной схемы.

Для засветки фотодиода в процессе тестирования можно использовать в качестве источника освещения лампу накаливания мощностью от 60Вт или поднести радиодеталь к люстре. У фотодиодов иногда встречается характерный дефект, который проявляется в виде хаотического изменения тока. Если в процессе тестирования уровень тока будет оставаться неизменным, значит, фотодиод можно считать рабочим.

Как показывает практика, протестировать диод не выпаивая, когда он находится на плате, как и другие радиодетали например, транзистор, конденсатор, тиристор и т.

Это связано с тем, что элементы в цепи могут давать погрешность. Поэтому перед тем, как проверить диод, его необходимо выпаять. К проверке супрессоров — эти элементы одноразовые?.

Я правильно понял?. Если обнаружен сгоревший предохранитель нужно менять защитный диод?. Искать есть-ли он в схеме?. Пожалуйста, поделитесь знаниями и опытом. Если супрессор вышел со строя по причине превышения уровня напряжения, то, как и предохранитель, он является одноразовым прибором.

Поэтому после такой реакции на превышение электрического импульса его смело можно выбрасывать и заменять на новый. По поводу проверки супрессора, то она выполняется в том же порядке, что и для обычного диода. При помощи тестера вы прикладываете номинальное значение напряжение к контактам в прямой и обратной последовательности.

Если в прямом положении анод — катод вы видите конкретную величину сопротивления, а в обратном сопротивление стремиться к бесконечности, значит ваш супрессор годен. В случае если в обратном положении сопротивление не стремиться к бесконечности, а представляет собой определенную величину, соизмеримую с величиной сопротивления в прямом положении щупов, то устройство считается негодным.

Следует отметить, что проверить срабатывание супрессора вы не можете, так как при этом произойдет и его окончательный выход со строя. Поэтому экспериментировать с напряжением более номинального не стоит. Доброго времени! Я тут в инете наковырял схемку высовольтного преобразователя, с небольшой доработкой, и собрал уже её, работает хорошо. Регулируемое напряжение вольт. Задумка была сделать для проверки высоковольтных транзисторов полевых, ИЖБТ, диодов.

Проверить мы эти детали можем и мультиметром, и под нагрузкой, но на не больших напряжениях. У меня есть самодельный приборчик проверки как открывается транзистор под нагрузкой, так вот я к чему, если кому интересно могу показать схемку, питается от кроны на 9 вольт, маленький, можно на рынке при покупке детали проверить.

Схема снятия вольт-амперной характеристики фотодиода не верна! Верхний вывод потенциометра не должен соединяться со средним. Емкость варикапа измеряют при подаче на него номинального напряжения в обратном направлении и не мультиметром. Начнем с конца: По варикапу. Во первых мы не измеряем его емкость, а проверяем работоспособность. Для точного измерения емкости потребуется собрать небольшую схему. Описанной методики вполне достаточно для определения годен-негоден. В схеме фотодиод включен в запирающем направлении, следовательно, амперметр покажет прямой ток только при пробитом диоде, либо обратный, если позучесть имеет место.

Соответственно, если все ок, прибор ничего не покажет. А по поводу схемы вольт-амперной характеристики, таки да. Есть моя ошибка. Я её устранил и обновил схему.

Смотрите, пожалуйста. Я отразил в соответствующем дополнительном подзаголовке в статье, все что знаю про проверку TVS диода. Понравилась статья? Поделиться с друзьями:. Вам также может быть интересно.

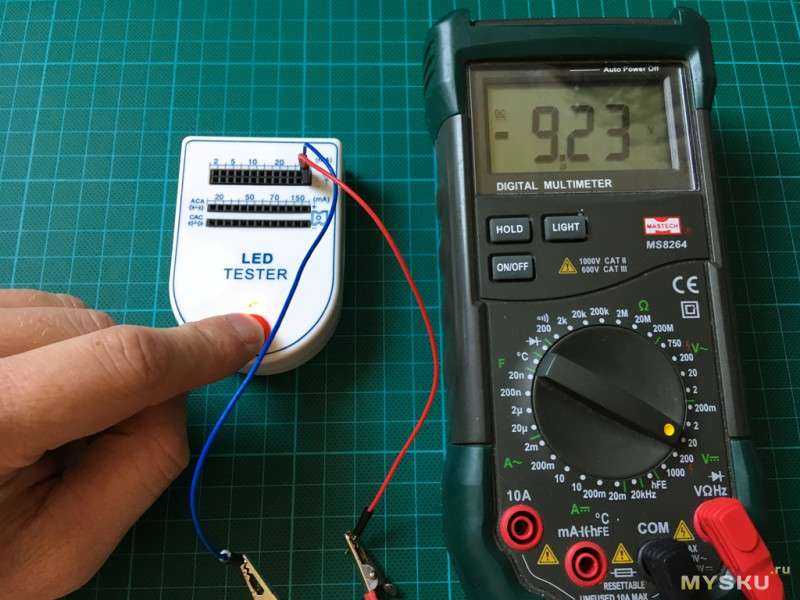

Как проверить светодиод, приставка к мультиметру

Как и большинство измерительных приборов, мультиметры тестеры делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране. Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений. Следовательно, если отметка должна быть максимально верна, рекомендуется приобрести цифровой мультиметр.

Узнайте, что такое проверка диода и в чем заключается ее особенность. Выясните, каким прибором производится измерение и можно ли дать оценку .

Как проверить диод и светодиод мультиметром

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром. Полупроводниковый диод — это электронный прибор, который обладает свойством однонаправленной проводимости. У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод — анод. Он является положительным. Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три!

Проверка диодов мультиметром

И для любителей, и для профессионалов электроники очень важным умением является способность определить полярность где катод, а где анод и работоспособность диода. Так как мы знаем, что диод, по сути, является не более, чем односторонним клапаном для электричества, то вероятно, мы можем проверить его однонаправленный характер с помощью омметра, измеряющего сопротивление по постоянному току питающегося от батареи , как показано на рисунке ниже. При подключении диода одним способом мультиметр должен показать очень низкое сопротивление на рисунке a. При подключении диода другим способом мультиметр должен показать очень большое сопротивление на рисунке b некоторые модели цифровых мультиметров в этом случае показывают «OL».

Светодиод — полупроводниковый прибор, по своей структуре напоминающий обычный диод.

Назначение диода

Назначение диода — проводить электрический ток только в одном направлении. Когда-то давно применялись ламповые диоды. Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом. На рисунке показано условное обозначение диода на схеме.

Как проверить исправность светодиода мультиметром

Проверить работоспособность светодиода возможно с помощью такого прибора, как мультиметр. Цифровой мультиметр или тестер — это многофункциональное измирительное устройство. Работоспособность светодиода проверяется с помощью функционала любого мультиметра. Поломка светодиода довольно распространённая причина выхода из строя целого ряда электроприборов. Проверку исправности этого компонента можно провести и самостоятельно, но при этом необходимо иметь в наличии мультиметр.

Как проверить диод мультиметром? современных цифровых мультиметров (тестеров) в функционале присутствует возможность проверки диода.

Как проверить диод мультиметром. Подробная инструкция

Диод полупроводникового типа относится к тем электронным приборам, которым свойственна проводимость только в одну сторону. Пользователи часто сталкиваются с вопросом, как проверить диод. Для того чтобы проверить, нормально ли диод функционирует, лучше всего воспользоваться методом контроля его состояния при помощи цифрового мультиметра. У всех диодов есть два выхода.

Как проверить диод?

ВИДЕО ПО ТЕМЕ: Как проверить диод с помощью тестера. Немного о структуре и назначении диодов.

Печально, но начинать нужно с теории. Придётся изучить виды диодов, область и цели применения. Не углубляясь в физические основы электроники, пробежимся по поисковым запросам. Важно понимать, что все диоды объединяет способность пропускать ток в одном направлении, блокируя движение частиц противоположном, образуя своеобразные вентили. Затем обсудим, как проверить мультиметром диод. Итак, диоды пропускают ток в прямом направлении и блокируют в обратном.

Как проверить диод и светодиод мультиметром? Оказывается, все очень просто.

Простой способ проверки светодиода без выпаивания из схемы. Проверка диода мультиметром на плате

Светоизлучающие диоды нашли широкое применение в современных осветительных приборах. Это обусловлено их экономичностью и высокой надежностью по сравнению с обычными электролампами. Тем не менее, LED-элементы не застрахованы от неисправностей. Проверить их работоспособность можно различными способами, но наиболее точным и простым методом является проверка с помощью тестера. В этой статье мы поговорим о том, как проверить светодиод мультиметром, и каковы особенности этой процедуры.

Как и большинство измерительных приборов, мультиметры тестеры делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране. Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений.

Как проверить диоды мультиметром. Варианты проверки стабилитрона мультиметром.

Как проводится проверка

Здравствуйте уважаемые радиолюбители, сегодня рассмотрим необходимый урок по проверки, полупроводникового прибора, стабилитрона. Его наличие в ряде схем, просто необходимо, неисправный элемент препятствует нормальному функционированию электронного устройства, а иногда его включению. Будем с этим бороться, внимательно читаем страницу, как проверить стабилитрон мультиметром .

Зачем нужен стабилитрон

Он несколько схож с диодом, визуально, в стеклянном и металлическом исполнении, и относится он к полупроводниковым приборам. Выводы данного устройства, называются аналогично, анод и катод, хотя его задача несколько иная.

Немного вспомним про назначение стабилитрона, он стабилизирует напряжение в электронных схемах. Диод Зенера, это его изначальное название, работает в режиме пробоя. Подписывается на принципиальной схеме как VD, включение производится катодом к плюсу.

Проверка стабилитрона мультиметром

Проверка мультиметром стабилитрона, абсолютно идентична проверки диода. В рабочем состоянии он не должен пропускать ток в обе стороны, так же, не должно быть короткого замыкания при его проверке.

Устанавливаем на приборе режим измерения сопротивления или проверки диодов, прикладываем плюсовой щуп на катод, который с полоской, должно показывать бесконечное сопротивление. Поменяли щупы местами, на дисплее отображается некоторое сопротивление (падение напряжения).

Проверяем мультиметром стабилитрон 1N49471А

Напомню, этот стабилитрон на номинальное напряжение 24 вольта, подавая на его напряжение от 22,8 до 25,2 вольт, он всё равно выдаст 24. Производим действия, описанные выше. При прямом включении стабилитрона, это когда плюс к аноду, присутствует некоторое сопротивление. Меняем щупы, нет показание, сопротивление огромное, стабилитрон, скорее всего рабочий.

Дать сто процентную гарантию невозможно при данном способе проверки. Как его проверить наверняка и узнать какое у него напряжение стабилизации, если номинал не указан? Я рассказу в следующем уроке.

Стабилитрон относится к электронным приборам с нелинейной вольт-амперной характеристикой. Его свойства характерны обычному диоду. Но есть и существенное различие между ним и диодом. Для проверки исправности стабилитрона можно использовать много различных лабораторных приборов и стендов. На практике, для ремонта электронной начинки, радиолюбители используют мультиметры или тестеры со стрелочной шкалой индикации. Чтобы выявить неисправность стабилитрона своими руками нужно хорошо знать его характеристики и уметь пользоваться мультиметром. Как проверить стабилитрон этим прибором, не прибегая к сложным и длительным лабораторным экспериментам, можно рассмотреть на примере.

Его работа основана на нелинейной вольт-амперной характеристике p-n перехода. Отличие от диодов и светодиодов заключается в наличии на вольт-амперной характеристике зоны пробоя. Она показывает, что при возрастании тока в нагрузке напряжение остается практически неизменным. Это свойство называют стабилизационным, а электронный элемент получил название стабилитрон. Устройства, где они применяются, называются стабилизаторы. Стабилитроны изготавливаются, в основном, в стеклянном или металлическом корпусе. Они бывают низковольтными и высоковольтными. Чтобы убедиться в исправности элемента его проверяют мультиметром.

Порядок проверки

Чтобы проверить деталь на исправность, мультиметр используют в режиме измерения сопротивления или в режиме проверки диодов. Тестером или мультиметром стабилитроны прозваниваются точно также как и диоды. К выводам стабилитрона прикладывают щупы и считывают показания со шкалы индикации. Измерения должны проводиться в прямом и обратном направлении, то есть сначала прикладываем плюс мультиметра к катоду, а затем к аноду стабилитрона. Прибор должен показать в первом случае бесконечное сопротивление, а во втором случае покажет единицы или десятки Ом.

Такие показатели говорят об исправности стабилитрона. Если измерение сопротивления показывают в обоих направлениях бесконечность, то это говорит об обрыве p-n перехода и неисправности.

Бывает так, что при прозвонке стабилитрона мультиметр показывает в обоих направлениях десятки или сотни Ом. В этом случае создается впечатление, что стабилитрон пробит. Именно такой вывод можно было бы сделать, если бы это был обычный диод. Но в случае стабилитрона такой вывод неверен, он, скорее всего, исправен. Объясняется это наличием напряжения пробоя.

При прикладывании щупов мультиметра к выводам стабилитрона прикладывается напряжение внутреннего источника питания мультиметра. Если напряжение источника питания выше значения напряжения пробоя, то шкала индикации покажет сопротивление десятков или сотен Ом.

Если мультиметр имеет источник питания напряжением, например, 9 Вольт, то все проверяемые стабилитроны с напряжением стабилизации меньше 9 Вольт при измерении будут показывать пробой.

Как проверить стабилитрон мультиметром на плате

При ремонте платы, где расположен стабилитрон необходимо предусмотреть меры защиты от поражения электрическим током. Порядок действий при проверке электронного устройства такой же, как и при проверке выпаянного стабилитрона. Но нужно учесть, что остальные радиоэлементы, расположенные в схеме на плате, могут сильно изменить показания. Если остаются сомнения в правильности интерпретации результатов проверки, то стабилитрон демонтируют из платы и проверяют его без влияния остальных компонентов схемы.
Нужно отметить, что исправность элемента нельзя гарантировать со стопроцентной уверенностью при проверке его мультиметром. Ее можно гарантировать в том случае, если поместить его в схему и включить электронное устройство с этой схемой. Если устройство будет работать, то это означает, что элемент исправен.

Внешне стабилитрон похож на диод, выпускается в стеклянном и металлическом корпусе. Его главное свойство заключается в сохранении постоянного напряжения на своих выводах при достижении определенного потенциала. Это наблюдается у него при достижении напряжения туннельного пробоя.

Обычные диоды при таких значениях быстро доходят до теплового пробоя и перегорают. Стабилитроны, их еще называют диодами Зенера, в режиме туннельного или лавинного пробоя могут находиться постоянно, без вреда для себя, не доходя до теплового пробоя. Прибор изготавливается из монокристаллического кремния, в электронной аппаратуре выступает как стабилизатор или опорное напряжение. Высоковольтные защищают от перенапряжений, интегральные стабилитроны со скрытой структурой используются в качестве эталонного напряжения в аналого-цифровых преобразователях.

Проверка тестером

Так как стабилитрон и диод имеют почти одинаковые вольтамперные характеристики за исключением участка пробоя, то мультиметром стабилитрон проверяется, как и диод.

Проверка осуществляется любым мультиметром в режиме прозвона диода или определения сопротивления. Выполняются такие действия:

• переключателем устанавливают диапазон измерения Омов;
• к выводам радиодетали подсоединяются измерительные щупы;
• мультиметр должен показать единицы или доли Ом, если его внутренний источник питания подключится плюсом к аноду;
• поменяв щупы местами, меняем полярность напряжения на выводах полупроводника и получаем сопротивление близкое к бесконечности, если он исправен.

Чтобы убедиться в исправности стабилитрона переключаем мультиметр на диапазон измерения сопротивления в килоомах и проводим измерение. При исправном приборе, показания должны лежать в пределах десятков и сотен тысяч Ом. То есть он пропускает ток, как обычный диод.

Частные случаи

Иногда, мультиметр при проверке исправного полупроводника в режиме измерения сопротивления при обратной полярности показывает значение сильно отличающееся от ожидаемого. Вместо сотен килоом – сотни ом. Создается впечатление, что он пробит, и прозванивается в обе стороны.

Это возможно в случае использования в мультиметре внутреннего источника питания, превышающего напряжение стабилизации стабилитрона.

Полупроводник уменьшает свое внутреннее сопротивление до тех пор, пока не достигнет напряжения стабилизации. Поэтому при измерениях необходимо это учитывать.

Иногда, при прозвонке мультиметр показывает большое сопротивление при прямом и обратном потенциале. Скорее всего, это двуханодный стабилитрон, поэтому для него полярность значения не имеет. Для проверки исправности потребуется приложить напряжение чуть больше стабилизирующего, при этом менять полярность. Измеряя токи, проходящие через него и сравнивая вольтамперные характеристики прибора можно выяснить состояние устройства.

Проверка диода Зенера на печатной плате затруднена влиянием других элементов. Для надежного контроля работоспособности необходимо выпаять один вывод, производить измерения вышеописанным способом.

Тестер для стабилитронов

Проверка стабилитронов мультиметром не дает 100% гарантии их исправности. Это связано с тем, что он не может проверить его основные параметры. Поэтому многие радиолюбители изготавливают тестер стабилитронов своими руками.

Схема самого простого варианта состоит из набора аккумуляторов, постоянного резистора номиналом 200 Ом, переменного сопротивления на 2 кОм и мультиметра. Аккумуляторы соединяются последовательно для получения потенциала необходимого для измерения параметров стабилитронов. Напряжения стабилизации в основном лежат в пределах 1,8-16 В. Поэтому собирается батарея на 18 В. Затем к ее выводам параллельно подсоединяем последовательную цепочку из переменного резистора на 2 кОм мощностью 5 Вт и постоянного на 200 Ом. Второй будет играть роль ограничивающего сопротивления. Выводы переменного резистора присоединяются к трехконтактной клеммной колодке. К первому контакту присоединяется вывод, подключенный к плюсу батареи, ко второму другой крайний вывод, а к третьему средний подвижный контакт резистора.

В других вариантах тестеров можно применять импульсные источники питания с регулируемым напряжением выходного каскада, но суть не меняется, измерителем остается мультиметр.

Определение характеристик

Для проверки исправности стабилитрона и соответствия паспортным данным необходимо проверить его работу на разных напряжениях. Сначала надо прозвонить в режиме измерения сопротивления. Убедившись в отсутствии пробоя, на первом и третьем контакте колодки выставляется разность потенциалов 0,1 вольта. Это достигается регулировкой резистора. Проверка происходит в режиме измерения постоянного напряжения . Анод проверяемого стабилитрона подсоединяется к третьему контакту колодки, а катод подключается к первому. Щупы тестера подсоединяются к ним же.

Регулировкой переменного резистора увеличиваем обратное напряжение на полупроводнике до тех пор, пока оно не перестанет изменяться. Если это произошло, значит, стабилитрон достиг напряжения стабилизации и работает нормально. Иногда требуется определить его вольтамперную характеристику. Тогда к предыдущей схеме добавляется тестер, работающий в режиме амперметра, соединенный последовательно со стабилитроном. При изменении вольтажа с определенным шагом, снимаются значения напряжения и тока, строится график, получается вольтамперная характеристика.

Представленный здесь прибор — это стабилитронометр для тестирования значения напряжения неизвестного стабилитрона. — это радиоэлектронный компонент, который поддерживает постоянное напряжение на его контактах, причём напряжение источника Vs должно быть больше, чем собственное напряжение стабилитрона Vz , а ток ограничивается с помощью сопротивления Rs , чтоб его текущее значение всегда было меньше, чем его максимальная мощность.

Радиолюбители и все те, кто хорошо дружит с электроникой знают, что задача нахождения стабилитрона с нужными характеристиками (рабочим напряжением) скучная и кропотливая. Случается, что нужно перебрать очень много разных экземпляров, пока не найдётся нужное значение Vz. Проверка состояния стабилитрона обычно делается с помощью обычной шкалы мультиметра для измерения диодов, этот тест дает нам точное представление о состоянии компонента, но не дает нам определить значение Vz. В общем тестер стабилитронов это действительно удобный прибор, когда мы хотим быстро выяснить значение напряжения Vz.

Параметры прибора

• Питание 220 В.
• Цифровая индикация Vz
• Меряет стабилитроны на напряжения от 1 В до 50 В
• Два токовых режима — 5 мА и 15 мА

Схема устройства для проверки стабилитронов

Как видно, схема проста. Напряжение с трансформатора с двумя вторичными обмотками 24V, выпрямляется и фильтруется для получения постоянного напряжения около 80 В, затем поступает на стабилизатор напряжения, образованный элементами (R1, R2, D1, D2 и Q1), который снижает напряжение до 52V, чтобы избежать превышения максимального предела рабочего напряжения микросхемы LM317AHV .

Обратите внимание на буквенный индекс микросхемы. У LM317AHV входное напряжение, в отличии от LM317T , может достигнуть максимума 57V.

На LM317AHV собран генератор постоянного тока, куда добавлен выключатель (S2) совместно с резистором (R4), чтобы выбрать два тестовых режима (5 мА и 15 мА) в качестве источника тока для испытуемого стабилитрона.

Каждый радиолюбитель знает, как бывает иногда важно знать, исправна ли та или иная радиодеталь или нет. Не в последнюю очередь это касается стабилитронов. В качестве тестера для проверки электрокомпонентов на предмет наличия напряжения стабилизации служит мультиметр.

Стабилитрон и его свойства

Для работы электронных схем на выходе нужны стабилизированные показатели напряжения. Они получаются с помощью включения в схему полупроводниковых стабилитронов, которые дают одинаковое выходное напряжение, не зависящее от величины пропускаемого электротока. Без этих элементов многие слаботочные системы не работают. Так, например, почти каждый радиолюбитель хотя бы раз в жизни паял стабилизатор напряжения l7805cv или его аналоги.

У стабилитронов нелинейные вольт-амперные характеристики, по свойствам, а также по внешнему виду (в стекле или металле) они напоминают обычный диод, однако, задачи у них несколько другие. Стабилитроны подключают в схему параллельно с потребителем и, если напряжение резко повышается, ток идет через стабилитрон, и вольтаж в сети выравнивается. Если сильный ток воздействует длительное время, возникает тепловой пробой.

Порядок проверки

Для того чтобы определить, годен ли данный стабилитрон или же вышел из строя, мультиметр надо перевести в режим, которым проверяются диоды (или в режим омметра), – проверка стабилитронов методом прозвона осуществляется аналогичным образом.

Щупы мультиметра подсоединяют к выводам стабилитрона и наблюдают за показаниями индикатора. Проверку следует проводить в двух направлениях:

• плюсовым щупом аппарата прикасаются к катоду детали – на индикаторе показывается бесконечное сопротивление;
• мультиметр подсоединяют к аноду стабилитрона – на экране будет индицироваться сопротивление в единицах или десятках ом (падение напряжения).

Такие показатели появляются потому, что рабочий стабилитрон (как и обычный диод) способен проводить только однонаправленный электрический ток, а проверка не должна вызывать короткое замыкание в сети.

Если при прозвоне в обоих направлениях мультиметр показывает бесконечное сопротивление, стабилитрон является дефектным, поскольку оборван электронно-дырочный переход, и ток через электродеталь не проходит.

Обратите внимание! Иногда случается, что при измерениях стабилитрона мультиметром выдается сопротивление в несколько десятков или сотен ом в обоих направлениях. В случае обычных диодов такое положение обозначает, что деталь пробита. Однако, для стабилитрона это неверно, потому что у него имеется напряжение пробоя: при соприкосновении щупа мультиметра с оконцовками стабилитрона сказывается внутреннее напряжение электропитания измерительного прибора. Если его напряжение оказывается больше напряжения пробоя, то на индикаторе появятся показатели многоомного сопротивления.

Так, при напряжении батареи мультиметра в 9 вольт у стабилитронов с напряжением ниже этого значения будет индицироваться пробой. Поэтому специалисты не рекомендуют делать проверку стабилитронов с невысоким стабилизационным напряжением с помощью цифровых мультиметров. Для этих целей лучше подойдет старый добрый тестер – аналог.

Как проверить стабилитрон на плате

Если стабилитрон впаян в плату, то порядок его проверки не отличается от того, что применяется для свободного электронного устройства такого типа.

Важно! При измерительных и ремонтных манипуляциях с платой обязательно соблюдать меры безопасности для защиты от электроудара. При прозвоне впаянного стабилитрона все другие элементы, кроме проверяемого, могут выдавать сильно измененные показатели, это тоже необходимо учитывать.

Если при проверке на плате получены сомнительные результаты пригодности стабилитрона, то стоит его выпаять и проверить мультиметром только этот элемент, изолировав его от влияния остальных деталей схемы. Также иногда можно использовать приставку к мультиметру, которую можно спаять своими руками из доступных деталей.

Каждому радиолюбителю желательно знать, как проверить стабилитрон мультиметром, – это поможет собирать работающие схемы и экономить радиодетали, выявляя неработающие. Однако при такой проверке нельзя получить 100%-ный достоверный результат. Гарантию пригодности стабилитрона может дать только включение его в электросхему: если устройство будет работать, значит, стабилизирующий элемент функционирует.

Видео

Как проверить диод с помощью мультиметра (Руководство по 2 методам)

Последнее обновление: 25 апреля 2022 г. Сэмом Орловским

Содержание

• Тестирование диода
• Режим тестирования диода
  • Тестирование диода с аналоговым мультиметром
  • Тестирование диода с цифровым мультиметром
  • Режим тестирования диода
  • Процедурный режим сопротивления. 0014

  Диоды необходимы почти во всей современной электронике для различных целей, таких как переключение переменного тока в постоянный, изоляция и микширование сигналов от источника питания и многие другие функции. Здесь мы обсудим процесс проверки диода с помощью мультиметра, если вы подозреваете, что с вашим диодом может быть проблема.

  Проверка диода

  Диод — это полупроводниковый прибор с двумя выводами. Он позволяет току течь только в одном направлении. Диоды можно увидеть в таких устройствах, как машинки для стрижки, фиксаторы, выпрямители и так далее. Перед проверкой рекомендуется идентифицировать клеммы диода.

  Обнаружение контактов анода (+ve) и катода (-ve) диода. Клеммы различаются по цветным полосам.

  Цветная полоса указывает на катод (-ve), бесцветная — на анод (+ve).

  Вы можете проверить диод с помощью мультиметра двумя способами: в режиме проверки диода и в режиме проверки сопротивления. В режиме проверки диода вы можете проверить диод с помощью аналогового и цифрового мультиметра. Клеммы диода подключаются к клеммам мультиметра, и сопротивление определяется либо в виде низкого, либо в виде высокого значения. В режиме проверки сопротивления идентифицируются клеммы диода, и после идентификации определяется значение в омах.

  Режим проверки диодов

  Вы можете эффективно выполнять проверку диодов, используя как аналоговый, так и цифровой мультиметр.

  Проверка диода с помощью аналогового мультиметра

  Вы можете проверить диод, выполнив следующие действия:

  • Установите переключатель мультиметра в положение низкого сопротивления.
  • Соедините клеммы диодов с соответствующей стороны. Положительная клемма диода подключается к положительной клемме мультиметра, а отрицательная клемма диода подключается к отрицательной клемме мультиметра.
  • Если мультиметр определяет низкое значение сопротивления, то диод исправен.
  • Перевод диода в состояние обратного смещения. Вы можете изменить это, подключив положительную клемму к катоду, а отрицательную — к аноду. Не забудьте поставить селектор в положение высокого сопротивления.
  • Индикация OL или высокое сопротивление на измерителе указывает на идеальное состояние и работу диода. Говорят, что диод находится в неисправном состоянии, если счетчик не может показать такие показания или значения.

  Проверка диода с помощью цифрового мультиметра

  Вы можете проверить диод с помощью цифрового мультиметра с помощью:

  • Режим проверки диода
  • Режим проверки сопротивления

  Режим проверки диода

  Шаги 9: 0-0

  • Обозначьте обе стороны клемм диода как катод и анод.
  • Поверните центральную ручку в указанное место символа диода. Таким образом, вы можете держать цифровой мультиметр в режиме проверки диодов. В таком режиме мультиметр выдает ток около 2 мА.
  • Если диод с прямым смещением, вы можете подключить красный щуп к аноду, а черный к катоду.
  • Проверьте значения напряжения, отображаемые на измерителе. Значение в диапазоне от 0,6 до 0,7 указывает на здоровое и идеальное состояние диода, если это кремниевый диод. Значение будет отображаться в диапазоне от 0,25 до 0,3 в случае германиевых диодов. (1)
  • Вы можете изменить состояние диода, подключив красный щуп к катоду, а черный щуп к аноду. В такой ситуации ток через устройство не протекает. Измеритель укажет OL в случае исправного диода, что равнозначно обрыву цепи.
  • Индикатор, показывающий нерелевантные значения, указывает на то, что диод неисправен, возможно, он открыт или имеет короткое замыкание. Через открытый диод ток не течет. Это очень похоже на разомкнутый переключатель, который позволяет протекать через диод нулевому току.
  • Когда падение напряжения на диоде равно нулю, это указывает на протекание тока и называется закороченным диодом. В таком случае на мультиметре отображается нулевое значение напряжения.

  Режим проверки сопротивления

  Режим проверки сопротивления также полезен для индикации короткого замыкания, обрыва или исправного состояния. Вы можете выполнить следующие шаги для выполнения проверки сопротивления:

  • Первым шагом является идентификация выводов диода, которые являются анодом и катодом.
  • Если вы хотите, чтобы ваш цифровой мультиметр оставался в режиме омметра, вы можете повернуть его к центральной ручке, указав символ сопротивления или значения сопротивления. Режим омметра также называют режимом сопротивления. Целесообразно держать селектор в режиме низкого сопротивления, которое составляет около 1 кОм, в случае смещения направления. В случае метода обратного смещения держите селектор в режиме высокого сопротивления около 100 кОм.
  • Если красный щуп подсоединить к аноду, а черный щуп к катоду, диод отображается как смещенный в прямом направлении. Сопротивление диода в таком случае мало.
  • Диод находится в хорошем рабочем состоянии, если показания сопротивления находятся в диапазоне от нескольких сотен Ом до нескольких кОм. Если показания сопротивления находятся в диапазоне от сотен до нескольких кОм, то диод не работает должным образом.
  • Вы можете поменять местами клеммы мультиметра, подключив черный щуп к аноду, а красный щуп к катоду. Это сделает диод смещенным в обратном направлении. Диод указывает на работоспособность, если на дисплеях счетчика отображается высокое значение сопротивления.
  • Если измеритель показывает умеренно низкое значение на секции дисплея, т. е. несколько десятков Ом, то диод не исправен. Но если показания сопротивления составляют от нескольких сотен Ом до нескольких кОм, то диод работает нормально.
  Анализ проверки диодов

  Приведенное выше обсуждение показывает вам четкий путь проверки диодов с помощью мультиметра. Если вы хотите проверить, находится ли диод в надлежащем рабочем состоянии, то рекомендуется считать низкое сопротивление на измерителе в условиях прямого смещения.

  В условиях обратного смещения считайте высокое сопротивление.

  Диод является разомкнутым, если показания измерителя сопротивления находятся в высоком состоянии как при прямом, так и при обратном смещении.

  Диод укорачивается при низком сопротивлении. Вот почему проверка диода и сопротивления имеет жизненно важное значение при обнаружении диода с помощью мультиметра. (2)

  Взгляните на некоторые из наших статей ниже.

  • Символ диода мультиметра
  • Режим диода мультиметра
  • Символ напряжения мультиметра

  Каталожные номера
  (1) https://www.britannica.com/science/silicon
  (2) анализ – https://www.indeed.com/career -советы/развитие карьеры/как написать анализ

  Насколько полезной была эта статья?

  Сожалеем, что это не помогло!

  Давайте улучшим этот пост!

  Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

  О Сэме Орловском

  Сертификаты: B.E.E.
  Образование: Университет Денвера – Электротехника
  Живет: Денвер Колорадо

  Электротехника – моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом. Один из путей моей карьеры начался с работы разнорабочим, так что у меня также есть большой опыт в обустройстве дома, которым я с удовольствием делюсь.

  | Reach MeКатегории Learning Tags Мультиметр

  Как проверить диод? Инструкция к 11 типам проверки диодов

  Любым любителям электроники знакомы диоды, поэтому важно научиться тестировать диоды, чтобы знать, исправны они или нет. Сегодня в этой статье мы собираемся представить метод тестирования 11 различных типов диодов.





  ---

  Каталог

  I. Проверка нормального диода

  II. Испытания других 11 типов диодов 2.1 Испытание маломощных кварцевых диодов 2.2 Испытание кремниевых высокоскоростных переключающих диодов в стеклянной герметизации 2.3 Испытание быстродействующих и сверхбыстровосстанавливающихся диодов 2. 4 Испытание двунаправленных Триггерный диод 2.5 Испытание диода подавления переходных напряжений (TVS) 2.6 Испытание высокочастотных варисторных диодов 2.7 Испытание варисторного диода 2.8 Testing of Monochromatic Light-emitting Diodes 2.9 Testing of Infrared Light-emitting Diodes 2.10 Testing of Infrared Receiving Diode 2.11 Testing of Laser Diode

  FAQ

  ---

  I Проверка нормального диода

  В этом видео показано, как проверить диод.

  ---

  II. Испытание других 11 типов диодов



  2.1 Проверка маломощных кварцевых диодов



  A.  Различие положительных и отрицательных электродов

  (1) Обратите внимание на маркировку с символом на корпусе. Обычно диод маркируется символом диода на корпусе диода, один конец с треугольной стрелкой — это положительный электрод, а другой конец — отрицательный электрод.

  (2) Обратите внимание на цветные точки на корпусе. Корпус точечных диодов обычно маркируется точками полярного цвета (белого или красного цвета).

  Как правило, конец, отмеченный цветной точкой, является положительным электродом. Другие диоды помечены цветным кольцом, а конец с цветным кольцом является отрицательным электродом.

  (3) На основании измерения с меньшим значением сопротивления конец, подключенный к черному щупу, является положительным электродом, а конец, подключенный к красному щупу, является отрицательным электродом.



  Б . Определите самую высокую рабочую частоту fM. Рабочую частоту кварцевых диодов можно найти в соответствующей таблице характеристик. На практике для их различения часто используют контактные провода внутри диодов.



  Например, диоды с точечным контактом — это высокочастотные лампы, а диоды с поверхностным контактом — это в основном низкочастотные лампы. Кроме того, вы также можете использовать блок мультиметра R×1k для проверки, как правило, прямое сопротивление меньше 1k в основном для высокочастотных ламп.



  C.  Определить максимальное обратное напряжение пробоя VRM. Для переменного тока из-за постоянных изменений самое высокое обратное рабочее напряжение также является пиковым напряжением переменного тока, которое блокирует диод.



  Следует отметить, что максимальное обратное рабочее напряжение не является напряжением пробоя диода. В нормальных условиях напряжение пробоя диода намного выше максимального обратного рабочего напряжения (примерно в два раза выше).



  2.2 Испытание кремниевых быстродействующих переключающих диодов со стеклянной герметизацией

  Метод обнаружения кремниевых быстродействующих переключающих диодов такой же, как и для обычных диодов. Разница в том, что прямое сопротивление этой трубки относительно велико. Измеренное с помощью электрического барьера R×1k, общее значение прямого сопротивления составляет 5k～10k, а значение обратного сопротивления бесконечно.



  2.3 Проверка диодов с быстрым и сверхбыстрым восстановлением

  Метод использования мультиметра для обнаружения диодов с быстрым и сверхбыстрым восстановлением в основном такой же, как и для кремниевых выпрямительных диодов в пластиковом корпусе. То есть сначала используйте блок R×1k для проверки его однонаправленной проводимости. Как правило, прямое сопротивление составляет около 4,5 кОм, а обратное сопротивление бесконечно; затем используйте блок R×1, чтобы повторить тест. Общее прямое сопротивление составляет несколько кОм, а обратное сопротивление еще бесконечно.



  2.4 Проверка двунаправленного триггерного диода

   Сначала установите мультиметр на передачу R×1k и измерьте значения прямого и обратного сопротивления двунаправленного триггерного диода, которые должны быть бесконечными. Если щупы поменять местами для измерения, стрелка мультиметра будет качаться вправо, указывая на то, что в тестируемой трубке обнаружена утечка.



  Поместите мультиметр в соответствующий блок напряжения постоянного тока. Испытательное напряжение обеспечивается мегомметром. Во время проверки встряхните мегаомметр, и значение напряжения, показанное мультиметром, является значением VBO проверяемой трубки. Затем поменяйте местами два штырька тестируемой трубки и таким же образом измерьте значение VBR.



  Наконец, сравните VBO и VBR. Чем меньше разница между абсолютными значениями этих двух параметров, тем лучше симметрия тестируемого двунаправленного триггерного диода.



  2.5 Проверка диода подавления переходных напряжений (TVS)

  Сначала измерьте качество трубки с помощью блока мультиметра R×1k.



  Для однополярных ТВС по методике измерения обычных диодов можно измерить прямое и обратное сопротивление. Как правило, прямое сопротивление составляет около 4 кОм, а обратное сопротивление бесконечно.



  Для TVS с двусторонней полярностью значение сопротивления между двумя контактами должно быть бесконечным, когда красный и черный щупы произвольно меняются местами, в противном случае это означает, что трубка плохо работает или повреждена.



  2.6 Проверка высокочастотных варисторных диодов

  A. Определение положительного и отрицательного полюсов

  Отличие внешнего вида высокочастотных варисторных диодов от обычных диодов заключается в том, что их цветовая маркировка отличается. Цветовой код обычных диодов обычно черный, а цветовой код высокочастотных варисторных диодов — светлый. Его закон полярности аналогичен закону полярности обычных диодов, то есть конец с зеленым кольцом является катодом, а конец без зеленого кольца — анодом.



  B. Измерьте прямое и обратное сопротивление, чтобы определить, хорошее оно или плохое

  Конкретный метод аналогичен методу измерения прямого и обратного сопротивления обычных диодов. При измерении блоком R×1k мультиметра типа 500 прямое сопротивление обычного высокочастотного варисторного диода составляет 5k～5,5k, а обратное сопротивление бесконечно.



  2.7 Проверка варакторного диода

  Поместите мультиметр в блок R×10k, независимо от того, как красный и черный щупы переставлены местами для измерения, сопротивление между двумя контактами варакторного диода должно быть бесконечным. Если при измерении обнаруживается, что стрелка мультиметра слегка отклоняется вправо или значение сопротивления равно нулю, это свидетельствует о том, что проверяемый варикап имеет дефект утечки или пробит.



  Потери емкости варикапа или внутренний обрыв цепи невозможно обнаружить и отличить с помощью мультиметра. При необходимости метод замены может быть использован для проверки и оценки.



  2.8 Проверка монохроматических светоизлучающих диодов

  Прикрепите сухую батарею 1,5 В к внешней стороне мультиметра и установите мультиметр на передачу R×10 или R×100. Такое подключение эквивалентно последовательному подключению к мультиметру напряжения 1,5В для увеличения напряжения обнаружения до 3В (напряжение включения светодиода 2В).



  При тестировании используйте два измерительных стержня мультиметра, чтобы чередовать два контакта, контактирующие со светодиодом. Если характеристики трубки хорошие, она должна иметь возможность нормально излучать свет один раз. В это время черный щуп подключается к положительному электроду, а красный щуп подключается к отрицательному электроду.



  2.9 Испытание инфракрасных светодиодов

  A.  Различают положительный и отрицательный электроды инфракрасных светодиодов. Инфракрасные светодиоды имеют два контакта, обычно длинный контакт является анодом, а короткий — катодом. Поскольку инфракрасный светодиод прозрачен, хорошо видны электроды в оболочке, более широкий и большой внутренний электрод является отрицательным электродом, а более узкий и меньший — положительным электродом.



  B.   Поместите мультиметр в блок R×1k и измерьте прямое и обратное сопротивление инфракрасного светодиода. Как правило, прямое сопротивление должно быть около 30 кОм, а обратное сопротивление должно быть выше 500 кОм, чтобы трубку можно было использовать нормально. Чем больше обратное сопротивление, тем лучше.



  2.10 Проверка приемного инфракрасного диода



  A. Определение полярности контактов



  (1) Распознать по внешнему виду. Внешний вид обычных приемных инфракрасных диодов черный. При идентификации штифтов смотрите в сторону светоприемного окна слева направо, они положительные и отрицательные соответственно. Кроме того, в верхней части корпуса трубки приемного инфракрасного диода имеется небольшая наклонная плоскость. Обычно штифт со скошенной плоскостью на одном конце является отрицательным электродом, а другой конец — положительным электродом.



  (2) Поместите мультиметр в блок R×1k, чтобы проверить метод оценки положительного и отрицательного электродов обычных диодов, то есть поменяйте местами красный и черный измерительные щупы, чтобы измерить сопротивление между двумя штырями трубки. Когда это нормально, полученное значение сопротивления должно быть одним большим и одним маленьким. На основании того, что имеет меньшее значение сопротивления, контакт, подключенный к красному тестовому проводу, является отрицательным полюсом, а контакт, подключенный к черному тестовому стержню, является положительным полюсом.



  B.  Хорошая или плохая эффективность обнаружения. С помощью мультиметра электрически заблокируйте и измерьте прямое и обратное сопротивление приемного инфракрасного диода. По величине прямого и обратного сопротивления можно предварительно судить о качестве приемного инфракрасного диода.



  2.11 Проверка лазерного диода

  Поместите мультиметр в блок R×1k и определите порядок контактов лазерного диода в соответствии с методом определения прямого и обратного сопротивления обычных диодов.



  Но обратите внимание на обнаружение, поскольку прямое падение напряжения лазерного диода больше, чем у обычного диода, поэтому при определении прямого сопротивления стрелка мультиметра лишь немного отклоняется вправо, а обратное сопротивление бесконечно.



  ---

  Часто задаваемые вопросы



  1. Что такое диод и его символ?

  Диод, электрический компонент, пропускающий ток только в одном направлении. На принципиальных схемах диод представляется треугольником с линией, пересекающей одну вершину.



  2. Что особенного в диоде?

  Некоторые соединения полупроводников, состоящие из особых химических комбинаций, излучают лучистую энергию в пределах спектра видимого света, когда электроны меняют энергетические уровни. Проще говоря, эти соединения светятся при прямом смещении. Диод, специально предназначенный для того, чтобы светиться как лампа, называется светоизлучающим диодом или светодиодом.



  3. Диоды переменного или постоянного тока?

  Позволяет току легко течь в одном направлении, но сильно ограничивает ток в противоположном направлении. Диоды также известны как выпрямители, потому что они преобразуют переменный ток (ac) в пульсирующий постоянный ток (dc). Диоды оцениваются в зависимости от их типа, напряжения и допустимого тока.



  4. Почему мы используем стабилитрон?

  Стабилитроны используются для регулирования напряжения, в качестве опорных элементов, ограничителей перенапряжения, а также в коммутационных устройствах и схемах ограничения. Напряжение нагрузки равно напряжению пробоя VZ диода. Последовательный резистор ограничивает ток через диод и сбрасывает избыточное напряжение, когда диод проводит ток.



  5. Что такое диод?

  Диод не является измеряемой величиной. Следовательно, у него нет единицы измерения. Как правило, для диода мы измеряем такие характеристики, как прямое падение напряжения, обратное падение напряжения и обратное напряжение пробоя, которые обычно измеряются в вольтах.



  6. Имеют ли диоды сопротивление?

  Подобно резистору или любой другой нагрузке в цепи, диод обеспечивает сопротивление в цепи. Однако, в отличие от резисторов, диоды не являются линейными устройствами. Это означает, что сопротивление диодов не изменяется прямо и пропорционально величине приложенного к ним напряжения и тока.



  7. Уменьшает ли диод ток?

  В идеале диоды блокируют любой и весь ток, протекающий в обратном направлении, или просто действуют как короткое замыкание, если ток течет в прямом направлении. К сожалению, реальное поведение диода не совсем идеально. Диоды потребляют некоторое количество энергии при прохождении прямого тока, и они не блокируют весь обратный ток.



  8. Как классифицируются диоды?

  Диоды классифицируются в зависимости от их характеристик и предлагаются в нескольких различных типах, включая выпрямители, переключающие диоды, диоды с барьером Шоттки, стабилитроны (постоянного напряжения) и диоды, предназначенные для высокочастотных приложений.



  9. Какой диод наиболее распространен?

  Наиболее часто используется сигнальный диод 1N4148. У этого диода есть близкий брат под названием 1N9.14, который можно использовать вместо него, если вы не можете найти 1N4148. Этот диод имеет прямое падение напряжения 0,7 и пиковое обратное напряжение 100 В и может выдерживать максимальный ток 200 мА.



  10. В чем разница между стабилитроном и диодом Шоттки?

  Поскольку их скорость переключения очень высока, диоды Шоттки очень быстро восстанавливаются при обратном токе, что приводит к очень небольшому выбросу обратного тока. … Диод особого типа, называемый стабилитроном, блокирует ток через него до определенного напряжения при обратном смещении.



  11. В чем разница между диодом Шоттки и обычным диодом?

  В обычном выпрямительном диоде PN-перехода переход формируется между полупроводником P-типа и полупроводником N-типа. В то время как в диоде Шоттки соединение находится между полупроводником N-типа и металлической пластиной. Диод с барьером Шоттки имеет электроны в качестве основных носителей с обеих сторон перехода.



  12. Почему он называется диодом?

  Диод называется диодом, поскольку он имеет два отдельных электрода (т. е. клеммы), называемых анодом и катодом. Диод электрически асимметричен, потому что ток может свободно течь от анода к катоду, но не в другом направлении. Таким образом, он действует как односторонний клапан для тока.



  13. Диод — это то же самое, что и резистор?

  Ключевое отличие: диод — это тип электрического устройства, позволяющего току проходить через него только в одном направлении.
