Как проверить конденсатор мультиметром на работоспособность, не выпаивая на плате пошаговая инструкция

При разработке новых схем или ремонте электроники может возникнуть необходимость проверки конденсатора на работоспособность.

Для этого предусмотрено много вариантов, но наиболее простой требует наличие мультиметра и нескольких минут свободного времени.

Ниже рассмотрим, какие бывают емкости и разберем принципы их работы, поговорим об основных поломках, расшифровке обозначений на корпусе и особенностях проверки конденсатора в том числе и на плате без выпаивая.

Применение приведенной пошаговой инструкции позволит сделать работу самостоятельно и с помощью подручных инструментов.

СОДЕРЖАНИЕ:

Принцип работы конденсатора

Работа конденсатора построена на способности устройства накапливать заряд и в дальнейшем передавать его для питания других электрических устройств.

Конструктивно деталь состоит из двух металлических электродов с расположенным между ними тонким диэлектриком.

Последний способен накапливать «плюсовой» и «минусовой» заряд и удерживать его в течение длительного времени.

При этом емкость устройства зависит от расстояния между обкладками, их площади и диэлектрической проницаемости.

Виды по способу применения

Конденсаторы нашли применение в 99,9% современных электронных устройствах. Последние делятся на общего бытового использования и специальные.

Именно специальные конденсаторы по функциональному применению делятся на:

1. Пусковые. Обеспечивают надежный старт мощных электродвигателей и дальнейшую их бесперебойную работу. Насосы, компрессоры, станки и другие мощные потребители электроэнергии не могут обойтись без пусковых конденсаторов.
2. Высоковольтные. Как правило, это вакуумные масляные, керамические и пленочные конденсаторы, применяемые в устройствах источником питания которых являются высоковольтные сети от 380В и выше. По этой причине доступ к ним ограничен и их проверкой и обслуживание занимаются специалисты с соответствующим допуском.
3. Дозиметрические. Как правило, фторопластовые, имеют высокое сопротивление изоляции и не большой саморазряд. Используются в устройствах с небольшими токовыми нагрузками.
4. Импульсные. Обеспечивают большие скачки напряжения. Применяются в цепях для тестирования различных электроприборов: электродвигателей, генераторов, источников питания, медицинского оборудования, предохранителей и даже импульсных лазеров.
5. Помехоподавляющие. Само название говорит за себя. Обладают низкой индуктивностью и обеспечивают снижение общего электромагнитного фона. К примеру, в автомобилях они обеспечивают стабильный пуск мотора нивелируя кратковременный импульс в бортовой сети накапливая лишний заряд энергии и сглаживая напряжение. Как правило, подключаются в схему параллельно катушке зажигания.

Пусковой 18 мкф, 450 В

Типы

Среди большого количества конденсаторов выделяется два типа устройств по полярности, в которых в качестве диэлектрика применяется воздух, стекло или бумага. Рассмотрим каждый из вариантов подробнее.

Полярные

К этой категории относятся все устройства электролитического типа с электролитом в виде жидкости или в твердой форме. Емкость конденсатора может быть в диапазоне 0,1-100000 мкФ.

Конденсатор полярный EEUFS2A470 47мкФ 100В

При их подключении важно четко соблюдать полярность — подпаивать «минус» и «плюс» четко на свои клеммы.

В случае ошибки элемент будет неработоспособным, и возникает вероятность взрыва.

В качестве диэлектрика может выступать только бумага, которая пропитана в электролите.

Неполярные

В эту группу входят конденсаторы, где в роли диэлектрика выступает керамика, слюда, бумага, воздух или стекло.

Они имеют небольшую емкость в пределах от 1 до 220 мкФ. Спрятаны в цилиндрическом корпусе и имеют вывода для подключения к схеме. Пользуются спросом в цепях переменного тока.

Такие устройства имеют меньший ток утечки, благодаря большему сопротивлению диэлектрика.

Каждый из выше перечисленных типов конденсаторов имеет свои особенности проверки.

Основные неисправности конденсаторов

Выделяется несколько неисправностей, которые характерных для конденсаторов:

1. Утечка выше положенной нормы. Происходит из-за изменения сопротивления диэлектрического материала. При такой поломке емкость снижается, и устройство не способно долгое время сохранять заряд.
2. Обрыв. Суть повреждения состоит в электрическом разрыве проводников, которые больше не имеют электрической связи. Причиной может быть удар, сильная тряска или колебания. Нельзя исключать и брак конденсатора или нарушение правил его применения.
3. Пробой. Возникает в случае превышения рабочего напряжения выше допустимой нормы. При такой поломке дальнейшее применение емкости невозможно из-за появления в схеме короткого замыкания.

В список неисправностей можно включить и другие — снижение емкости, высокое эквивалентное последовательное сопротивление и т. д.

В зоне наибольшего риска находятся электролитические конденсаторы из алюминия, которые часто устанавливаются в качестве фильтра для пульсирующих напряжений в разных выпрямительных устройствах.

Основные причины выхода из строя

Повышенное напряжение работы устройств, к примеру, в результате неисправности блока питания, является самой распространенной причиной выхода из строя конденсаторов.

К примеру, скачок напряжения приводит к резкому нагреву детали и, как следствие, это приводит к ее вздутию.

Изменение свойств диэлектрика в результате его растрескивания, вытекания, высыхания, приводит к изменению показаний емкости конденсатора, а это уже признак поломки детали выявить которую можно только путем использования мультиметра или других измерительных приборов.

Расшифровка обозначений на конденсаторах

Прежде чем брать конденсатор для проверки важно уметь ориентироваться в надписях на нем.

Как правило, производители прописывают на конденсаторах емкость и номинальное напряжение для работы. Если деталь слишком мелкая, на ней указываются параметры по EIA-стандарту.

При нанесении на поверхность только цифры и буквы первая показывает емкость, а вторая — тип конструкции.

Наличие трех цифр позволяет из первых двух узнать емкость, а из последней — множитель для нуля.

Дополнительно могут прописываться следующие параметры:

• полярность;
• год выпуска;
• отклонение емкости от номинального параметра;
• коэффициент емкости;
• рабочая частота и т. д.

При обозначении нужно учесть еще ряд моментов:

1. Наличие буквы между и после цифр может показывать наличие запятой. К примеру, 3n3 — 3300 пкФ, 33n — 33 нФ, 330n — 0,33 мкФ.
2. Цветовая маркировка позволяет узнать емкость (первые две полоски), допустимое отклонение от номинального значения (3-я полоса) и напряжение (4-я полоска).
3. При обозначении зарубежных устройств может применяться IEC-стандарт, по которому на устройство наносится маркировка из 3-х чисел. Первые два позволяют узнать емкость конденсатора, а третья — количество нулей.
4. СМД конденсаторы имеют небольшие размеры, поэтому на них применяется маркировка с применением букв (емкость в пкФ) и цифр (множитель в десятой степени). Наличие двух букв спереди позволяет узнать производителя и рабочее напряжение.

Что написано на корпусе конденсаторов.Как расшифровать буквы и цифры.

Меры безопасности при проверке

Главное условие безопасности при проверке конденсаторов — необходимость полного разряда. Это правило особенно важно при проверке деталей с большой емкостью и высоким рабочим напряжением.

В случае игнорирования этого этапа можно самому попасть под остаточное напряжение или повредить измерительный прибор (как это делать читайте в следующем разделе).

Такая ситуация — частое явление при проверке конденсатора в импульсном блоке питания.

В процессе выполнения работы придерживайтесь следующих правил:

1. Не прикасайтесь руками к выводу конденсатора / резистора.
2. Держите отвертку, утконосы или пассатижи за ручки, имеющие хорошую изоляцию.
3. Берегите глаза, ведь при снятии заряда может появиться сильная искра. Рекомендуется защитить все лицо.

ОПАСНОСТЬ ОТ КОНДЕНСАТОРОВ

Подготовка к проверке

Конденсаторы — неизменный элемент каждой схемы, а их повреждение чаще всего связано с завершением ресурса.

Некоторые устройства банально «высыхают», из-за чего уменьшается их емкость. Это сказывается на форме сигнала, работе цепи и других параметрах.

Чтобы выявить проблему на раннее стадии, проводится проверка элементов.

Как разрядить конденсатор перед проверкой

Разряд производится следующим образом:

1. Для конденсаторов емкостью до 100 мкФ — замыканием контактов на выходе отверткой, утконосами или другим инструментом.
2. При большей емкости (от 100 мкФ) и более, а также при напряжении выше 63 В нужно использовать сопротивление от 5 до 20 кОм с мощностью от 1 до 2 Вт. Для разряда достаточно подключить выводы с резистора на выход емкости на несколько секунд.

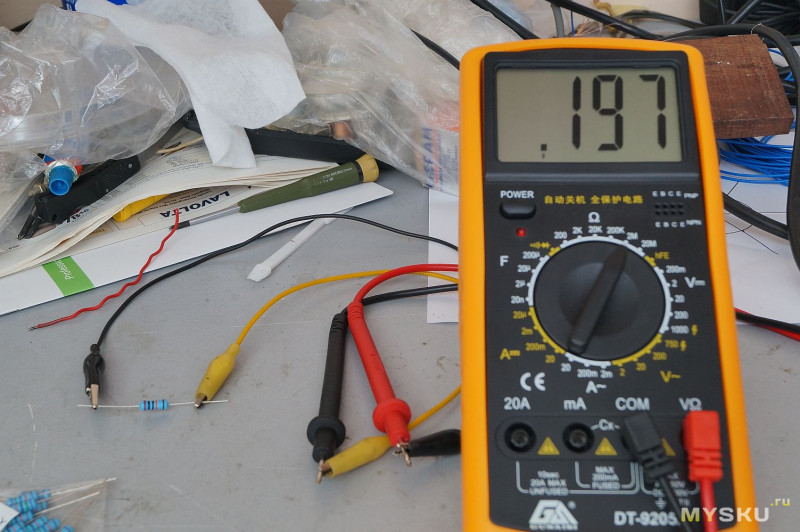

Подбор мультиметра для проверки конденсатора

Важный шаг перед проведением проверки — подготовка необходимого инструмента.

Лучшее решение — применение специального прибора для измерения емкости, а именно LC-метра или измерителя индуктивности.

Более простым вариантом является покупка универсального измерительного прибора.

На рынке можно найти большой выбор стрелочных и электронных мультиметров.

Первые считаются более понятными в интерпретации значений, а вторые — точными и удобными в применении.

При выборе необходимо смотреть на наличие нескольких пределов измерений емкости. Чаще всего прибор позволяет проводить измерения на уровне 20 и 200 нФ, 2, 20 и 200 мкФ.

Верхний предел небольшой, если учесть наличие конденсаторов на 10 000 мкФ и выше.

После выбора мультиметра его нужно подготовить:

1. Переведите тумблер в позицию измерения или «сигнал».
2. При использовании стрелочного прибора проверьте, чтобы стрелка находилось на 0-й отметке. Для регулировки используйте специальный регулятор в центре внизу устройства.

Пошаговая инструкция проверки конденсатора мультиметром

Наиболее распространенная проблема, связанная с конденсатором — пробой, который приводит к снижению сопротивления в диэлектрике.

Неисправность можно определить с помощью внешнего осмотра на факт вздутия, потемнения или появления черных пятен, а также более глубокой проверки с помощью прибора.

Изучение конденсатора на факт исправности возможно после выпаивания или прямо на плате. Ниже приведем разные варианты выполнения этой работы.

Внешний осмотр

Во многих ситуациях достаточно одного взгляда, чтобы определить неисправность детали. В этом случае можно ускорить проверку и избежать применения мультиметра.

Конденсатор нужно поменять в следующих случаях:

• вздутие;
• течь жидкости изнутри;
• вмятины или механические повреждения;
• сколы или трещины (характерно для керамических изделий).

При выявления любого из указанных выше повреждений использовать деталь запрещено, и ее нужно поменять.

Проверка мультиметра полярного конденсатора

Проверке подлежат конденсаторы емкостью больше 0,25 мкФ.

Сопротивление таких емкостей небольшое, поэтому при выборе диапазона важно быть внимательным.

Во многих мультиметрах предельный диапазон равен 100 кОм, а у более мощных он может достигать 1 мОм.

Алгоритм действий, следующий:

1. Снимите оставшийся заряд путем выкорачивания. Как это сделать правильно, рассмотрено выше.
2. Установите подходящий предел измерений и подключите устройство к конденсатору с учетом «плюса» и «минуса» (руками к щупам касаться запрещено).
3. Смотрите на параметр, указанный на экране. Он должен составлять более 100 кОм.

Отметим, что весь период замера параметр сопротивления будет меняться в большую сторону. Эта особенность будет заметна на экране.

Это связано с тем, что конденсатор заряжается от мультиметра, а в конечном итоге достигает отметки «1».

Если цифра «1» появится сразу, то это будет указывать на обрыв внутренней цепи.

Если показания не изменились, а прибор начал издавать звук, значит произошло короткое замыкание.

Проверка мультиметром неполярного конденсатора

На контроль неполярного конденсатора необходимо еще меньше времени.

Сделайте следующие шаги:

1. Снимите оставшийся заряд подручным инструментом, к примеру, отверткой.
2. Установите на мультиметре предел измерения в мегаомах.
3. Коснитесь щупами к выводам емкости.
4. При наличии сопротивления меньше 2 Мом конденсатор можно выбросить.

Особенность неполярных устройств в том, что в них не требуется соблюдение полярности. Для сравнения можно взять два устройства, чтобы один гарантированно был целым.

Если нужно проверить деталь с емкость до 0,5 мкФ, с помощью измерительного прибора сделать это не выйдет. В таком случае мультиметр будет показывать КЗ.

Для проверки неполярного конденсатора напряжением более 400 В работа делается после зарядки от источника, который защищен от короткого замыкания.

Последовательно с конденсатором подключается резистор, который рассчитан на сопротивление больше 100 Ом. Применение такого элемента позволяет уменьшить первичный бросок тока.

Существует также метод проверки на искру. В таком случае устройство нужно зарядить до рабочей величины, а после закоротить выводы с помощью отвертки (ручка инструмента должна быть изолирована).

По интенсивности искрения можно приблизительно узнать о силе разряда (для конденсаторов с небольшой емкостью, смотрите меры безопасности).

Сразу после заряда можно изменить напряжение. Конденсатор исправен, если он длительное время сохраняет заряд.

Разрядка устройства происходит постепенно через резистор. По причине сильного искрения разрядить его, к примеру, отверткой не получится.

Использование аналоговых измерителей

Для проверки конденсатора не обязательно иметь новый и современный мультиметр. Можно использовать обычную Ц4313, если она осталась со времен СССР или YX-1000A.

Способ измерения такой же, но сами проверки более наглядны с визуальной точки зрения.

Здесь нужно смотреть не на цифры, а на движение стрелки прибора.

Для проверки сделайте следующее:

1. Жмите на кнопку RX.
2. Вставьте щупы в специальные разъемы.
3. Берите конденсатор и разрядите его.
4. Прикоснитесь щупами к конденсатору.
5. Если деталь исправна, стрелка будет отклоняться, а потом плавно вернется в первоначальную позицию. Скорость движения зависит от емкости проверяемого конденсатора.

Если при проверке стрелка не отклоняется или зависла в конкретной позиции, это свидетельствует о неисправности детали.

Проверка конденсатора на исправность путем снятия нужных показаний

В случае поломки конденсатора необходимо знать, как проверить деталь на обрыв, определить точную емкость, убедиться в отсутствии короткого замыкания, измерить напряжение или выполнить другие работы.

Ниже приведем пошаговые инструкции для каждого из этапов.

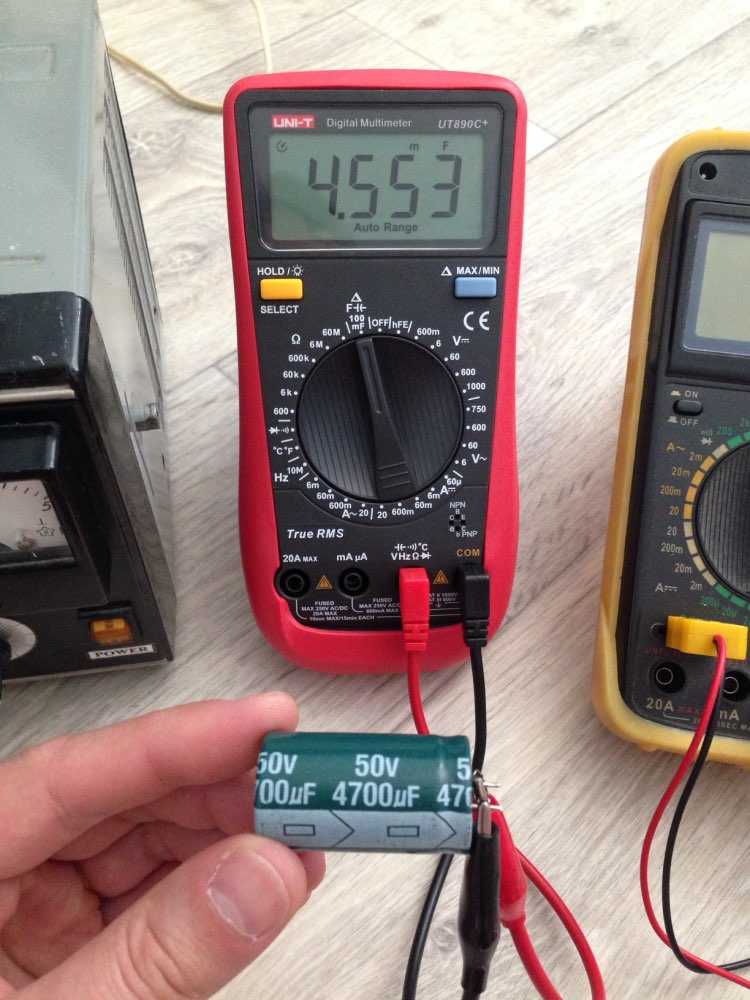

Измеряем емкость

Если с контролем сопротивления трудностей не возникает, при измерении параметра емкости многие новички упираются в «стену».

Чтобы убедиться в работоспособности детали, необходимо сравнить данные, указанные производителем, с реальной ситуацией.

Проверка с помощью мультиметра стандартным способом с помощью щупов не даст результата, для этого в приборе предусмотрены специальные разъемы –СХ+.

Он предусмотрен не во всех приборах, но, к примеру, в модели Mastech MY-64 он есть.

Знаки «плюс» и «минус» показывают на полярность подключения.

Для примера измерим емкость детали с обозначением 104К. Это означает, что емкость конденсатора составляет 104 000 пФ.

Сделайте следующие шаги:

1. Установите тумблер на нужном положении –СХ+.
2. Берите конденсатор и вставьте его ножки в этот разъем. Сторона установки не имеет значения, ведь конденсатор неполярный.
3. Убедитесь, что полученное значение соответствует заявленным характеристикам.

При измерении емкости электролитического конденсатора на 3,3 мкФ нужно установить переключатель на отметку в 200 мкФ.

На следующем шаге вставьте деталь в разъем прибора -СХ+ с учетом «плюса» и «минуса».

Для получения данных о полярности посмотрите на деталь, где черная полоска с «нулем» обозначает «минус». После проведения измерений сравните заявленный и полученный параметр.

Если измеренная емкость отличается от номинального параметра или равна нулю, это свидетельствует о неисправности конденсатора и необходимости его замены.

Проверка на обрыв

Сама неисправность возникает при отсоединении одной или двух обкладок. По сути, деталь превращается в обычный проводник.

Причиной неисправности может быть увеличение номинального напряжения, что актуально для электролитических и помехоподавляющих конденсаторов.

Внешне определить дефект не получится, поэтому для работы применяется мультиметр.

Сделайте следующее:

1. Разрядите конденсатор напрямую (при небольшой емкости) или с помощь дополнительного резистора на 5-10 кОм). При выполнении работы помните о безопасности.
2. Установите мультиметр в режим сопротивления.
3. Измерьте этот параметр на выводах.
4. Проанализируйте полученные данные.

Если значение равно нулю, это свидетельствует об обрыве. При этом конденсатор заряжаться не будет.

Проверка на короткое замыкание

Существует три способа, позволяющих проверить конденсатор на КЗ.

Способ №1 — с помощью мультиметра:

1. Включите прибор в режим измерения сопротивления / прозвонки.
2. Коснитесь щупами к отпайкам конденсатора.
3. Посмотрите на показания прибора.

Если деталь исправна, прибор показывает бесконечность, или это происходит через какой-то промежуток времени.

Появление писка свидетельствует о низком сопротивлении и КЗ в детали.

При проверке учтите следующие моменты:

• для полярного конденсатора обязательно придерживайтесь полярности;
• в неполярных конденсаторах можно подключаться к любому зажиму.

В качестве альтернативы можно использовать стрелочный прибор, по которому проще наблюдать повышение сопротивления и видеть процесс зарядки.

Способ №2 — проверка при отсутствии мультиметра:

1. Подключите светодиод / лампочку к батарейке через емкость.
2. Обратите внимание на лампочку, которая при исправной детали не должна светиться.
3. В случае постоянного свечения лампочки можно говорить о поломке конденсатора.

Если в процессе проверки сопротивление постоянно растет, а лампочка начинает свериться и тухнет, это свидетельствует о наличии какой-то емкости. В таком случае проверку на обрыв делать не имеет смысла.

Способ №3 — для неполярных, к примеру, пусковых конденсаторов насосов, стиральных машин или другого оборудования.

Алгоритм такой:

1. Подключите лампочку накаливания на 25-40 Вт к конденсатору.
2. Посмотрите, светится она или нет.

Если лампочка не горит, значит, устройство исправно.

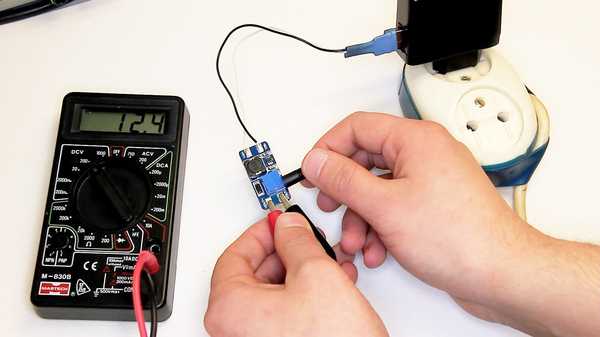

Измерение напряжения

Для проверки конденсатора мультиметром можно измерить напряжение и сравнить полученные данные с заводским параметром.

Алгоритм действий, следующий:

1. Найдите источник питания с напряжением, которое меньше, чем у испытуемой детали.
2. Подключите выводы к ножкам с учетом «плюса» и «минуса».
3. Выждите некоторое время.

Иногда после определенного промежутка времени деталь все еще работает, а ее параметры могут измениться. В таком случае нужно смотреть и фиксировать информацию.

Далее сделайте следующее:

1. Установите на мультиметре режим измерения напряжения.
2. Проверьте интересующий параметр.
3. Если на экране появляется значение равное номинальному напряжению, конденсатор можно использовать и далее. В ином случае деталь лучше поменять.

Измерение увеличения токов утечки

При неисправности диэлектрика, установленного между обкладками, возможно появление токов утечки.

В обычном режиме они небольшие, но в случае их роста конденсатор больше не может удерживать заряд.

Для проверки достаточно обычного мультиметра:

1. Зарядите конденсатор от источника питания.
2. Сделайте несколько измерений напряжения на выводах через фиксированные промежутки времени.

Быстрое снижение напряжения свидетельствует о больших токах утечки. Во избежание погрешности в измерениях используйте мультиметр с сопротивлением на входе от 10 МОм и более.

Измерение эквивалентного сопротивления (ESR)

Бывают ситуации, когда при первом осмотре конденсатор выглядит рабочим, но на практике он оказывается неисправны.

В таких обстоятельствах имеется два пути: сразу сделать замена детали или использовать RLC-метр для более точной проверки.

Последний позволяет измерить последовательный эквивалентный параметр сопротивления.

Увеличение этого показателя ведет к нагреву детали, а это искажает его параметры и уменьшает ресурс.

Удобство RLC-метра состоит в возможности выбирать проверяемую частоту. В качестве примера можно привести модель MASTECH 13-2039.

Такие измерения важны при контроле высокочастотных конденсаторов, установленных в импульсных блоках питания и при проверке деталей Low ESR-типа.

Анализ значения ESR проводится посредством сравнения с параметром аналогичной детали или с помощью специальной таблицы Боба Паркера.

КАК ПРОВЕРИТЬ КОНДЕНСАТОР МУЛЬТИМЕТРОМ

Проверка конденсатор без выпаивания с платы

Один из наиболее удобных способов проверки конденсатора — сделать работу без выпаивания с платы.

Алгоритм действий, следующий:

1. Изучите состояние деталей не схеме. К признакам неисправности относится изменение цвета, вздутие, расколы и иные симптомы. В процессе эксплуатации на поверхности конденсатор могут появиться признаки температурных воздействий (потемнение платы, токопроводящие дорожки и т. д).
2. Проверьте качество контакта, осторожно покачав ее пальцем.
3. Измерьте напряжение в контрольных точках по цепи разряда.
4. Убедитесь в работоспособности конденсатора.

При выявлении визуальных проблем или отклонении по напряжению подключите параллельно неисправному элементу заведомо целую деталь.

После такого эксперимента можно делать вывод об исправности.

Минус в том, что такой метод подходит для схем с небольшим напряжением.

Второй способ проверки — снятие напряжения и измерение сопротивление прямо на схеме.

Минус в том, что рассчитывать на высокую точность при такой проверке не приходится.

Сделайте следующие шаги:

1. Установите на мультиметре тумблер в позицию измерения сопротивления.
2. Вставьте щупы в специальные разъемы и прикоснитесь к выводам.
3. Смотрите, как показатель сопротивления увеличивается за счет заряда от прибора. Если это так, значит, деталь исправна.

Третий метод — проверка конденсатора с помощью RLC-метра. Подключите его провода-щупы к выводам детали и посмотрите на экран.

Учтите, что при параллельном соединении параметры емкостей складываются, а при последовательном применяется особая формула (на этом вопросе мы остановимся ниже).

КАК ПРОВЕРИТЬ КОНДЕНСАТОРЫ НА ПЛАТЕ НЕ ВЫПАИВАЯ ИХ

Как измерить емкость двух последовательно подключенных конденсаторов

Бывает ситуация, когда мультиметр с опцией измерения емкости не позволяет проверить конденсатор из-за отсутствия нужного предела.

В большинстве приборов максимальный порог составляет 20 или 200 мкФ. Но что делать, если нужно измерить емкость в 1400 мкФ или более.

Здесь можно использовать следующую формулу: 1/С = 1/С1+1/С2.

Ее смысл в том, что общая емкость для двух последовательно соединенных конденсаторов будет меньше емкости наиболее маленького из них.

Иными словами, при проверке двух деталей при емкости одной из них 30 мкФ, суммарная емкость будет меньше 20 мкФ.

При наличии прибора с ограничением измерения на 20 мкФ нужно неизвестный конденсатор подключить последовательно с деталью емкостью до 20 мкФ.

Останется лишь измерить суммарную емкость двух конденсаторов и рассчитать параметры для неизвестной величины.

Что делать в случае пробоя

К наиболее распространенным неисправностям, характерным для конденсаторов, относится пробой.

Причиной является изоляция диэлектрика, отличающаяся высоким сопротивлением.  Эта особенность исключает протекание тока между проводниками.

Если конденсатор исправен, в нем возможна небольшая утечка тока сквозь изоляцию.

В случае пробоя сопротивление резко падает, и деталь превращается в простой проводник, а это ведет к замыканию в схеме.

Причиной повреждения может быть скачок напряжения, а распознать проблему можно по вздутию, потемнению или появлению черных пятен. Единственное решение в таком случае — замена.

Как проверить конденсатор при помощи прибора ESR-METR

Простыми словами, ESR-METR — устройство, предназначенное для проверки конденсаторов, созданное на базе микропроцессора (к примеру, ATmega328). Имеет дисплей и контакты для подключения проводов.

Устройство продается без корпуса и питается от батарейки типа «Крона».

Минус прибора в том, что оно позволяет и измерять ESR только для снятых конденсаторов. При проведении замера на плате прибор показывает некорректный показатель.

Для проверки конденсатора этим устройством сделайте следующие шаги:

1. Выполните калибровку прибора. Для этого замкните контакты на 1-й и 4-й колонке, а после жмите на кнопку для автоматической калибровки. В случае успеха на экране должна появиться соответствующая надпись.
2. Разрядите конденсатор.
3. Подключите прибор к интересующим разъемам и выполните измерение.

В каждом конденсаторе имеется небольшое сопротивление, что приводит к небольшим потерям на уровне 0,5%. Если проверка показала завышенный показатель, это свидетельствует о высыхании детали.

Возможные сложности проверки

Главная сложность измерения параметров конденсатора — необходимость его выпаивания из схемы. Если деталь находится на плате, возникают дополнительные сложности проверки и риск искажения показаний.

Во избежание погрешностей можно использовать специальный тестер с более низким напряжением на выводах. Он позволяет проводить измерения прямо на плате и следовать рассмотренной выше инструкции.

Наличие небольшого напряжения на выводах сводит к минимуму вероятность повреждения остальных деталей.

К примеру, можно привести модель Мультиметра цифрового STAYER 45320-T.

Применяем формулы

При отсутствии под рукой прибора без гнезд для измерения конденсатора можно вспомнить курс школьной физики и использовать ряд формул.

Но это уже для тех, кто хочет полностью погрузиться в тему и на практике данный метод применяется редко.

Отметим, что при заряде рассматриваемой детали от источника постоянного напряжения через сопротивление разность потенциалов на устройстве будет подходить к напряжению источника и в завершение будет выравнено.

Т=RC

Для экономии времени можно сделать проще. К примеру, за время 3*RC в процессе зарядки разность потенциалов на детали доходит до уровня 95% по отношению к RC-цепи.

Следовательно, временной параметр легко вычислить по параметру тока и напряжения.

Иными словами, если знать число Вольт в питающем блоке и параметр сопротивления, можно вычислить постоянную времени, а после и емкость.

Допустим, в качестве проверяемого устройства имеется электролитический конденсатор.

Для проверки его емкости достаточно глянуть на надпись. К примеру, там указано напряжение 50 Вольт и емкость 6800 мкФ.

Если деталь долгое время не использовалась, параметр может не соответствовать действительности.

Для получения точной информации нужно проверить емкость.

Алгоритм действий, следующий:

1. Берите мультиметр и резистор в 10 000 Ом. Измерьте сопротивление последнего, к примеру, прибор выдал цифру 9800 Ом.
2. Подключите блок питания, а прибор переведите на измерение напряжения.
3. Подключите мультиметр к БП с помощью выводов.
4. Установите на БП напряжение 12 В и обратите внимание, чтобы на экране прибора отобразилась эта цифра.
5. Попробуйте отрегулировать напряжение и, если это не удалось, запишите получившиеся результаты.
6. Соберите RC-цепочку с использованием резистора и конденсатора.
7. Закоротите конденсатор и подайте на цепочку питание.
8. Подключите мультиметр и еще раз проверьте напряжение, которое идет на цепь. Зафиксируйте этот параметр.
9. Вычислите 95% от расчетного числа. Так, если измерение показало 12 В, в результате получится 11,4 В. Иными словами, за время 3RC конденсатор получает разность потенциалов в 11,4 В. Итоговая формула в этом случае имеет такой вид — 3*T=3*RC.
10. Определите время, для чего раскорачивайте деталь, запустите секундомер и ждите, когда напряжение достигнет отметки 11,4 В. Полученный параметр и будет временем, которое будет использоваться в расчетах.
11. Параметр времени (сек) разделите на сопротивления резистора и на тройку. Получается 210 с, которые разделите снова на тройку и 9800. Получается 0,00714 или 7140 мкФ. Разрешенное отклонение не может быть больше 20%. С учетом того, что на детали указано 6800, а расчет показал 7140 мкФ, параметр можно считать нормальным.

Сложней обстоит ситуация, когда необходимо вычислить емкость керамического конденсатора.

Для этого используйте сетевой трансформатор.

Алгоритм действий такой:

1. Подключите RC-цепь к «вторичке» трансформатора.
2. Подсоедините сам трансформатор к цепи.
3. С помощью прибора измерьте напряжение на резисторе и конденсаторе.
4. Рассчитайте ток, который идет через резистор, а после поделите напряжение на сопротивление. Результатом является Xc (емкостное сопротивление). Сама формула имеет следующий вид — Xc=1/2*π*f*С. При наличии частоты тока не возникает проблем с измерением самой емкости: С=1/2* π*f*Xc.

Для тех, кому метод с формулами показался очень сложным, просто забудьте про него. Но некоторым может пригодится.

Рекомендации по проверке конденсатора

Многие не знают, что конденсаторы имеют особенность — они после пайки, по причине воздействия на них высоких температур, редко восстанавливаются.

С другой стороны, возникает противоречие, чтобы проверить деталь, ее нужно выпаять, так как находясь в схеме на плате конденсатор будут выкорачивать другие элементы, а сами показания будут ошибочными.

Поэтому, после впаивания уже проверенной и исправной, на первый взгляд, детали, устройство (материнская плата, электродвигатель, радиоприемник) нужно сразу включить и проверить их работу.

Если все нормально, то старый конденсатор меняют на новый, это обеспечит стабильную работу устройства в будущем.

Во избежание оплошностей учтите следующие моменты:

1. При выявлении проблем в работе схемы посмотрите на дату выпуска конденсатора. В среднем последний усыхает на 65 процентов уже после пяти лет работы. Такой элемент, даже если он пока работает, лучше выпаять и проверить, а при необходимости поменять.
2. Для ускорения проверки не обязательно выпаивать оба контакта — достаточно только одного. Но есть нюанс. Для большей части электролитических элементов этот способ не подходит из-за конструкции корпуса.
3. При проверке сложной схемы с множеством проверяемых деталей повреждение лучше определить путем проверки напряжения. При отклонении этого показателя от требований или наличии подозрений на исправность, нужно выпаять и проверить деталь.
4. В новых версиях мультиметров максимальным параметром для измерения является 200 мкФ. Если проводить проверку большей емкости, устройство может поломаться, несмотря на наличие защиты.
5. В наиболее новых устройствах предусмотрены SMD-электроконденсаторы, которые слишком маленькие, и их трудно выпаять. В таких деталях лучше ограничиться выпаиванием только одного вывода, приподнять его и изолировать от остальной схемы, а после отпаять второй вывод.

Исходя из изученного материала, можно сделать вывод, что конденсатор можно проверить на работоспособность на плате, но лучше это делать после выпаивания.

Для измерений стоит использовать обычный мультиметр, RLC-прибор и классические формулы расчета из курса физики (в редких случаях).

Помните, что даже незначительное отклонение от нормы может свидетельствовать об ухудшении параметров детали, что может повлиять на работу всего устройства, к примеру, электродвигателя или системной платы компьютера.

Как проверить конденсатор мультиметром. На ёмкость, обрыв, короткое замыкание

Как проверить конденсатор мультиметром на работоспособность своими руками

По сути ремонт любой радиоэлектронной аппаратуры сводится к поиску и замене неисправных деталей. И, возможно, вы удивитесь тому, насколько часто выходят из строя такие, казалось бы, простые компоненты как конденсаторы. В то время как нежные диоды, чувствительные транзисторы и сложные микросхемы остаются целыми и невредимыми.

Существует масса способов как проверить конденсатор мультиметром на работоспособность. Пойдем по-порядку.

Измерение емкости конденсатора мультиметром и специальными приборами

Некоторые мультиметры имеют функцию измерения емкости. Взять хотя бы эти распространенные модели: M890D, AM-1083, DT9205A, UT139C и т.д.

Также в продаже есть цифровые измерители емкости, например, XC6013L или A6013L.

С помощью любого из этих приборов можно не только узнать точную емкость конденсатора, но и убедиться в отсутствии короткого замыкания между обкладками или внутреннего обрыва одного из выводов.

Некоторые производители даже уверяют, что их мультиметры способны проверить емкость конденсатора не выпаивая его с платы. Что, конечно же, противоречит здравому смыслу.

К сожалению, проверка конденсатора мультиметром не поможет определить такие наиважнейшие параметры, как ток утечки и эквивалентное последовательное сопротивление (ESR). Их измерить только с помощью специализированных тестеров. Например, с помощью весьма недорогого LC-метра.

Проверка на короткое замыкание

Способ №1: определение КЗ в режиме прозвонки

Как прозванивать конденсаторы мультиметром? Нужно включить мультиметр в режим прозвонки или измерения сопротивления и приложить щупы к выводам конденсатора.

В зависимости от емкости мультиметр либо сразу же покажет бесконечное сопротивление, либо через какое-то время (от нескольких секунд до десятков секунд).

Если же прибор постоянно пищит в режиме прозвонки (или показывает очень низкое сопротивление в режиме измерения сопротивления), то конденсатор можно смело выкидывать.

Читайте также: как повысить яркость экрана на ноутбуке

Способ №2: определение КЗ конденсатора с помощью светодиода и батарейки

Если нет мультиметра (и даже старой советской “цешки” нету), то можно попробовать подключить светодиод или лампочку к батарейке через исследуемый конденсатор.

Т.к. исправный конденсатор имеет ооочень большое сопротивление постоянному току, лампочка гореть не должна. Хотя, если емкость конденсатора достаточно большая, лампочка может вспыхнуть на короткое время (пока конденсатор не зарядится).

Если же светодиод горит постоянно, конденсатор 100% неисправен.

Если при проверке конденсатора наблюдается эффект постепенного роста сопротивления вплоть до бесконечности (ну или светодиод на какое-то время вспыхивает и гаснет) то конденсатор совершенно точно имеет какую-то емкость. Следовательно, проверку на обрыв можно не делать.

Способ №3: проверка конденсатора лампочкой на 220В

Подходит для высоковольтных неполярных конденсаторов (например, пусковые конденсаторы из стиральных машин, насосов, различных станков и т.п.).

Все что нужно сделать – просто подключить лампу накаливания небольшой мощности (25-40 Вт) через конденсатор. Полярность конденсатора не имеет значения:

Способ позволяет одним выстрелом убить двух зайцев: обнаружить КЗ, если оно есть, и убедиться в том, что конденсатор имеет ненулевую емкость (не находится в обрыве).

При исправном конденсаторе лампочка будет гореть в полнакала. Чем меньше емкость – тем тусклее будет гореть лампочка.

Если лампа горит в полную мощность (точно также как и без конденсатора), значит конденсатор “пробит” и подлежит замене. Если лампочка совсем не светится – внутри конденсатора обрыв.

Способ №3 очень наглядно продемонстрирован в этом видео:

Проверка на отсутствие внутреннего обрыва

Обрыв – распространенный дефект конденсатора, при котором один из его электродов теряет электрическое соединение с обкладкой и фактически превращается в короткий, ни с чем не соединенный (висящий в воздухе), проводник.

Чаще всего обрыв происходит из-за превышения рабочего напряжения конденсатора. Этим грешат не только электролитические конденсаторы, но и специальные помехоподавляющие конденсаторы типа Y (они, кстати говоря, специально так спроектированы, чтобы уходить в отрыв, а не в КЗ).

Конденсатор с внутренним обрывом внешне ничем не отличается от исправного, кроме случаев, когда ножку физически оторвали от корпуса 🙂

Разумеется, в случае отрыва одного из выводов от обкладки конденсатора, емкость такого конденсатора становится равной нулю. Поэтому суть проверки на обрыв состоит в том, чтобы уловить хоть малейшие признаки наличия емкости у проверяемого конденсатора.

Как это сделать? Есть три способа.

Способ №1: исключение обрыва через звуковой сигнал в режиме прозвонки

Включить мультиметр в режим прозвонки, прикоснуться щупами к выводам конденсатора и в этот момент мультиметр должен издать непродолжительный писк. Иногда звук настолько короткий (зависит от емкости конденсатора), что больше похож на щелчок и нужно очень постараться, чтобы его услышать.

Небольшой лайфхак: чтобы увеличить продолжительность звукового сигнала при прозвонке совсем маленьких конденсаторов, нужно предварительно зарядить их отрицательным напряжением, приложив щупы мультиметра в обратном порядке. Тогда при последующей прозвонке мультиметру сначала придется перезарядить конденсатор от какого-то отрицательного напряжения до нуля, и только потом – от нуля до момента отключения пищалки. На все это уйдет значительно больше времени, а значит сигнал будет звучать дольше и его проще будет расслышать.

Вот какой-то чувак, сам того не подозревая, применяет этот лайфхак на видео:

Из своей практике могу сказать, что с помощью уловки, описанной выше, мне удавалось уловить реакцию мультиметра на конденсатор емкостью всего лишь 0.1 мкФ (или 100 нФ)!

Способ №2: увеличение сопротивления постоянному току как признак отсутствия обрыва

Если предыдущий способ не помог и вообще не понятно, как проверить конденсатор тестером, то вот вам более чувствительный метод проверки.

Необходимо переключить мультиметр в режим измерения сопротивления. Выбрать максимально доступный предел измерения (20 или лучше 200 МОм). Приложить щупы к выводам конденсатора и наблюдать за показаниями мультиметра.

По мере заряда конденсатора от внутреннего источника мультиметра, его сопротивление будет постоянно расти до тех пор, пока не выйдет за пределы диапазона измерения. Если такой эффект наблюдается, значит обрыва нет.

Кстати говоря, может так оказаться, что рост сопротивления остановится на значении от единиц до пары десятков МОм – для конденсаторов с жидким электролитом (кроме танталовых) это абсолютно нормально. Для остальных конденсаторов сопротивление утечки должно быть больше, как минимум, на порядок.

При измерении таких высоких сопротивлений необходимо следить за тем, чтобы не касаться пальцами сразу обоих измерительных щупов. Иначе сопротивление кожи внесет свои коррективы и исказит все результаты.

С помощью измерения сопротивления на пределе 200 МОм мне удавалось однозначно определить отсутствие обрыва в конденсаторах емкостью всего 0. 001 мкФ (или 1000 пФ).

Вот видео для наглядности:

Способ №3: измерение остаточного напряжения для исключения внутреннего обрыва

Это самый чувствительный способ, позволяющий убедиться в отсутствии обрыва конденсатора даже тогда, когда все предыдущие способы не помогли.

Берется мультиметр в режиме прозвонки или в режиме измерения сопротивления (не важно в каком диапазоне) и на пару секунд прикладываем щупы к выводам испытуемого конденсатора. В этот момент конденсатор зарядится от мультиметра до какого-то небольшого напряжения (обычно 2.8 В).

Затем мы быстро переключаем мультиметр в режим измерения постоянного напряжения на самом чувствительном диапазоне и, не мешкая слишком долго, снова прикладываем щупы к конденсатору, чтобы измерить на нем напряжение. Если у кондера есть хоть какая-нибудь вразумительная емкость, то мультиметр успеет показать напряжение, до которого был заряжен конденсатор.

Этим способом мне удавалось с помощью обычного цифрового мультиметра M890D отловить емкость вплоть до 470 пФ (0. 00047 мкФ)! А это очень маленькая емкость.

Вообще говоря, это наиболее эффективный метод прозвонки конденсаторов. Таким способ можно проверять кондеры любой емкости – от малюсеньких до самых больших, а также любого типа – полярные, неполярные, электролитические, пленочные, керамические, оксидные, воздушные, металло-бумажные и т.д.

Правда, если конденсатор имеет совсем маленькую емкость, до 470 пФ, то, увы, проверить его на обрыв без специального прибора, вроде упомянутого ранее LC-метра, никак не получится.

Определение рабочего напряжения конденсатора

Строго говоря, если на конденсаторе нет маркировки и не известна схема, в которой он стоял, то узнать его рабочее напряжение неразрушающими методами НЕВОЗМОЖНО.

Однако, имея некоторый опыт, можно оооочень приблизительно прикинуть “на глазок” рабочее напряжение исходя из габаритов конденсатора. Естественно, чем больше размеры конденсатора и чем меньше при этом его емкость, тем на большее напряжение он расчитан.

Способ №1: определение рабочего напряжения через напряжения пробоя

Если имеется несколько одинаковых конденсаторов и одним из них не жалко пожертвовать, то можно определить напряжение пробоя, которое обычно раза в 2-3 выше рабочего напряжения.

Напряжение пробоя конденсатора измеряется следующим образом. Конденсатор подключается через токоограничительный резистор к регулируемому источнику напряжения, способного выдавать заведомо больше, чем напряжение пробоя. Напряжение на конденсаторе контроллируется вольтметром.

Затем напряжение плавно повышают до тех пор, пока не произойдет пробой (момент, когда напряжение на конденсаторе резко упадет до нуля).

За рабочее напряжение можно принять значение, в 2-3 раза меньше, чем напряжение пробоя. Но это такое… Вы можете иметь свое мнение на этот счет.

Внимание! Обязательно соблюдайте все меры предосторожности! При проверке конденсатора на пробой необходимо использовать защищенный стенд, а также индивидуальные средства защиты зрения.

Энергии заряженного конденсатора бывает достаточно, чтобы устроить небольшой ядерный взрыв прямо на рабочем столе. Вот, можно посмотреть, как это бывает:

А некоторые типы керамических конденсаторов при электрическом пробое способны разлетаться на очень мелкие, но твердые осколки, без труда пробивающие кожу (не говоря уже о глазах).

Способ №2: нахождение рабочего напряжения конденсатора через ток утечки

Этот способ узнать рабочее напряжение конденсатора подходит для алюминиевых электролитических конденсаторов (полярных и неполярных). А таких конденсаторов большинство.

Суть заключается в том, чтобы отловить момент, при котором его ток утечки начинает нелинейно возрастать. Для этого собираем простейшую схему:

и делаем замеры тока утечки при различных значениях приложенного напряжения (начиная с 5 вольт и далее). Напряжение следует повышать постепенно, одинаковыми порциями, записывая показания вольтметра и микроампераметра в таблицу.

У меня получилась такая табличка (моя чуйка подсказала мне, что это довольно высоковольтный конденсатор, так что я сразу начал прибавлять по 10В):

Напряжение на конденсаторе, В	Ток утечки, мкА	Прирост тока, мкА
10	1.1	1.1
20	2.2	1.1
30	3.3	1.1
40	4.5	1.2
50	5.8	1.3
60	7.2	1.4
70	8.9	1.7
80	11.0	2.1
90	13.4	2.4
100	16.0	2.6

Как только станет заметно, что одинаковый прирост напряжения каждый раз приводит к непропорционально бОльшему приросту тока утечки, эксперимент следует остановить, так как перед нами не стоит задача довести конденсатор до электрического пробоя.

Если из полученных значений построить график, то он будет иметь следующий вид:

Видно, что начиная с 50-60 вольт, график зависимости тока утечки от напряжения обретает явно выраженную нелинейность. А если принять во внимание стандартный ряд напряжений:

Стандартный ряд номинальных рабочих напряжений конденсаторов, В
6.3	10	16	20	25	32	40	50	63	80	100	125	160	200	250	315	350	400	450	500

то можно предположить, что для данного конденсатора рабочее напряжение составляет либо 50 либо 63 В.

Согласен, метод достаточно трудоемкий, но не сказать о нем было бы ошибкой.

Как измерить ток утечки конденсатора?

Чуть выше уже была описана методика измерения тока утечки. Хотелось бы только добавить, что I_ут измеряется либо при максимальном рабочем напряжении конденсатора либо при таком напряжении, при котором конденсатор планируется использовать.

Также можно вычислить ток утечки конденсатора косвенным методом – через падение напряжения на заранее известном сопротивлении:

При проверке полярных конденсаторов на утечку необходимо соблюдать полярность их подключения. В противном случае будут получены некорректные результаты.

При измерении тока утечки электролитических конденсаторов после подачи напряжения очень важно выждать какое-то время (минут 5-10) для того, чтобы все электрохимические процессы завершились. Особенно это актуально для конденсаторов, которые в течение длительного времени были выведены из эксплуатации.

Вот видео с наглядной демонстрацией описанного метода измерения тока утечки конденсатора:

Определение емкости неизвестного конденсатора

Способ №1: измерение емкости специальными приборами

Самый просто способ – измерить емкость с помощью прибора, имеющего функцию измерения емкостей. Это и так понятно, и об этом уже говорилсь в начале статьи и тут нечего больше добавить.

Если с приборами совсем туган, можно попробовать собрать простенький самодельный тестер. В интернете можно найти неплохие схемы (посложнее, попроще, совсем простая).

Ну или раскошелиться, наконец, на универсальный тестер, который измеряет емкость до 100000 мкФ, ESR, сопротивление, индуктивность, позволяет проверять диоды и измерять параметры транзисторов. Сколько раз он меня выручал!

Способ №2: измерение емкости двух последовательно включенных конденсаторов

Иногда бывает так, что имеется мультиметр с измерялкой емкости, но его предела не хватает. Обычно верхний порог мультиметров – это 20 или 200 мкФ, а нам нужно измерить емкость, например, в 1200 мкФ. Как тогда быть?

На помощь приходит формула емкости двух последовательно соединенных конденсаторов:

Суть в том, что результирующая емкость C_рез двух последовательных кондеров будет всегда меньше емкости самого маленького из этих конденсаторов. Другими словами, если взять конденсатор на 20 мкФ, то какой бы большой емкостью не обладал бы второй конденсатор, результирующая емкость все равно будет меньше, чем 20 мкФ.

Таким образом, если предел измерения нашего мультиметра 20 мкФ, то неизвестный конденсатор нужно последовательно с конденсатором не более 20 мкФ.

Остается только измерить общую емкость цепочки из двух последовательно включенных конденсаторов. Емкость неизвестного конденсатора рассчитывается по формуле:

Давайте для примера рассчитаем емкость большого конденсатора С_х с фотографии выше. Для проведения измерения последовательно с этим конденсатором включен конденсатор С₁ на 10.06 мкФ (он был предварительно измерен). Видно, что результирующая емкость составила C_рез = 9.97 мкФ.

Подставляем эти цифры в формулу и получаем:

Способ №3: измерение емкости через постоянную времени цепи

Как известно, постоянная времени RC-цепи зависит от величины сопротивления R и значения емкости C_х:

Постоянная времени – это время, за которое напряжение на конденсаторе уменьшится в е раз (где е – это основание натурального логарифма, приблизительно равное 2,718).

Таким образом, если засечь за какое время разрядится конденсатор через известное сопротивление, рассчитать его емкость не составит труда.

Для повышения точности измерения необходимо взять резистор с минимальным отклонением сопротивления. Думаю, 0.005% будет нормально =)

Хотя можно взять обычный резистор с 5-10%-ой погрешностью и тупо измерить его реальное сопротивление мультиметром. Резистор желательно выбирать такой, чтобы время разряда конденсатора было более-менее вменяемым (секунд 10-30).

Вот какой-то чел очень хорошо все рассказал на видео:

Другие способы измерения емкости

Также можно очень приблизительно оценить емкость конденсатора через скорость роста его сопротивления постоянному току в режиме прозвонки. Об этом уже упоминалось, когда шла речь про проверку на обрыв.

Яркость свечения лампочки (см. метод поиска КЗ) также дает весьма приблизительную оценку емкости, но тем не менее такое способ имеет право на существование.

Существует также метод измерения емкости посредством измерения ее сопротивления переменному току. Примером реализации данного метода служит простейшая мостовая схема:

Вращением ротора переменного конденсатора С2 добиваются баланса моста (балансировка определяется по минимальным показаниям вольтметра). Шкала заранее проградуирована в значениях емкости измеряемого конденсатора. Переключатель SA1 служит для переключения диапазона измерения. Замкнутое положение соответствует шкале 40…85 пФ. Конденсаторы С3 и С4 можно заменить одинаковыми резисторами.

Недостаток схемы – необходим генератор переменного напряжения, плюс требуется предварительная калиброка.

Можно ли проверить конденсатор мультиметром не выпаивая его с платы?

Не существует однозначного ответа на вопрос как проверить конденсатор мультиметром не выпаивая: все зависит о схемы, в которой стоит конденсатор.

Все дело в том, что принципиальные схемы, как правило, состоят из множества элементов, которые могут быть соединены с исследуемым конденсатором самым замысловатым образом.

Например, несколько конденсаторов могут быть соединены параллельно и тогда прибор покажет их суммарную емкость. Если при этом один из конденсаторов будет в обрыве, то это будет очень сложно заметить.

Или, например, довольно часто параллельно электролитическому конденсатору устанавливают керамический. В этом случае нет ни малейшей возможности прозвонить конденсатор мультиметром на плате и определить внутренний обрыв.

В колебательных контурах, вообще, параллельно кондеру может оказаться катушка индуктивности. Тогда прозвонка конденсатора покажет короткое замыкание, хотя на самом деле его нет.

Вот пример, когда все пять конденсаторов покажут ложное КЗ:

Таким образом, проверка конденсаторов мультиметром без выпаивания вообще невозможна.

В схемах импульсных блоков питания очень часто встречаются контура, состоящие из вторичной обмотки трансформатора, диода и выпрямительного конденсатора. Так вот любая “прозвонка” конденсатора при пробитом диоде покажет КЗ. А на самом деле конденсатор может быть вполне исправен.

Вообще-то, проверить электролитический конденсатор мультиметром не выпаивая можно, но это только для кондеров ощутимой емкости (>1 мкФ) и только проверить наличие емкости и отсутствие коротыша. Ни о каком измерении емкости и речи быть не может. К тому же, если прибор покажет КЗ, то выпаивать все-таки придется, так как коротить может что угодно на плате.

Мелкие кондеры проверяются только на отсутствие КЗ, обрыв и нулевую емкость таким образом не проверишь.

Вот очень правильный и понятный видос на эту тему:

Примеры выше (а также доходчивое видео) не оставляют никаких сомнений, что проверка конденсаторов не выпаивая из схемы – это фантастика.

Если какой-либо конденсатор вызывает сомнения, лучше сразу заменить его на заведомо исправный. Или хотя бы временно подпаять хороший конденсатор параллельно сомнительному, чтобы подтвердить или опровергнуть подозрения.

Проверка на короткое замыкание

0%

Проверка на отсутствие внутреннего обрыва

0%

Определение рабочего напряжения конденсатора

100%

Определение емкости неизвестного конденсатора

0%

Знал все

0%

Не знал ничего

0%

Проголосовало: 1

Как мультиметром проверить конденсатор смд

Конденсаторы относятся к категории электронных компонентов, наиболее часто выходящих из строя. Поэтому при ремонте аппаратуры в первую очередь тестируются именно эти элементы. Перед выполнением процедуры необходимо ознакомиться, как проверить конденсатор мультиметром и какие типы этой детали встречаются чаще всего. О том, как проверить конденсаторы на плате, не выпаивая их, рассказывается на видео от канала Радиолюбитель TV. Для того чтобы прозвонить электролитический конденсатор мультиметром, следует выполнить действия:.

Поиск данных по Вашему запросу:

Как мультиметром проверить конденсатор смд

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как проверять конденсаторы мультиметром: пошаговая инструкция
• Проверка или прозвонка конденсатора тестером
• Как проверить конденсатор, определить его емкость. Как проверить конденсатор не выпаивая из схемы
• Измерение емкости smd конденсаторов
• Проверка и измерение емкости конденсатора мультиметром
• SDM конденсаторы без маркировки
• Проверка конденсаторов различного типа мультиметром и без него
• Как проверить конденсатор тестером на плате

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить конденсатор

Как проверять конденсаторы мультиметром: пошаговая инструкция

Ходит одна байка: для проверки конденсатора мультиметр не нужен. Школьники-плохиши обижали ребят послабее экстравагантным методом. Заряжали большую емкость розеткой, били током.

Проверить работоспособность основных конденсаторов импульсного блока питания не составит труда. В персональном компьютере напряжение достигает вольт, тронешь — шарахнет сильно. Избегайте лезть отверткой. Температура дуги столь высока, что желание узнать емкость конденсатора может обернуться неплохими практическими навыками сварщика. Для целей разрядки народные умельцы применяют патрон, снабженный лампочкой Ильича.

Высокий реактивный импеданс спирали позволит легко решить задачу, как проверить конденсатор мультиметром. Увидите, проверить мультиметром конденсатор может каждый. Понятно, извлечь SMD конденсатор — дело нешуточное большинству не под силу.

Простейшим методом проверки конденсатора называют натурное испытание. Причем в составе изначальной схемы. Рекомендуем заранее потренироваться мультиметром вести работу.

Особенно внимательны будьте с пределами. В большинстве современных тестеров имеются следующие варианты ведения работ:.

Проще проверить электролитический конденсатор мультиметром. Начать лучше с визуального контроля. Неисправные электролитические конденсаторы ощутимо раздуваются. На зарубежных моделях в верхней части цилиндра делается специальная крестовидная прорезь для гарантированной индикации неисправности.

Сначала элемент гарантированно разрядим. Неплохо создать своими руками разрядник, воспользовавшись патроном, ввинченной лампочкой. Требуется, чтобы оценить параметры. К примеру, при измерении сопротивлений мультиметр просто делит напряжение на ток, получает искомую величину. Первая цифра известна — 5 вольт определяет модель тестера. Аналогично проводится прозвонка. Подаются 5 вольт на оба конца.

Некоторые стабилитроны пробиваются. Прозвонить такие элементы на цифровых мультиметрах не представляется возможным. Единственный фокус могут выкинуть полярные, например, электролитические емкости. Теперь проводим анализ. Выяснили, годен ли конденсатор, присутствуют некоторые особенности. Начинаем измерять напряжение конденсатора, внутреннее сопротивление прибора уступает бесконечности. Потенциал начнет потихоньку падать, заметим на экране.

Известен простой способ проверить емкость конденсатора мультиметром. Надписана буквой F Farad. Проверить конденсатор мультиметром, не выпаивая, не всегда удаётся. Проведём сравнение. С его помощью можно проверять напряжение, силу тока, а также производные от этих величин — сопротивление и емкость. С помощью мультиметра можно проверить и работоспособность различных электронных компонентов. В этой статье мы с вами узнаем, как проверить мультиметром конденсатор и его емкость.

Конденсаторы используются практически во всех микросхемах и являются частой причиной ее неработоспособности. Так что в случае неисправности устройства следует проверять в первую очередь именно этот элемент.

Обычно используются электролитические конденсаторы. Все эти причины приводят к тому, кто конденсатор становится непригодным для дальнейшего использования. В данном случае присутствует протечка электролита. Это можно сделать отверткой — жалом нужно прикоснуться к выводам, чтобы образовалась искра.

Затем можно прозванивать компонент. Проверку конденсатора можно сделать как мультитестером, так и при помощи лампочек и проводов.

Первый способ является более надежным и дает более точные сведения об электронном элементе. До начала проверки следует осмотреть конденсатор. Если он имеет трещины, нарушение изоляции, подтеки или вздутие, поврежден внутренний электролит и прибор сломан. Его нужно поменять на работающее устройство. При отсутствии внешних повреждений придется использовать мультиметр.

Перед проведением измерений нужно определить вид конденсатора — полярный или неполярный. У первого обязательно должна соблюдаться полярность, иначе прибор выйдет из строя. Во втором случае определение плюсового и минусового выходов не требуется, но измерения будут проводиться по другой технологии.

Определить полярность можно по метке на корпусе. На детали должна быть черная полоса с обозначением нуля. Со стороны этой ножки расположен отрицательный контакт, а с противоположной — положительный.

Переключатель мультиметра следует установить в режим сопротивления омметра.

В этом режиме можно посмотреть, есть ли внутри конденсатора обрыв или короткое замыкание. Для проверки неполярного конденсатора выставляется диапазон измерений 2 МОм. Для полярного изделия ставится сопротивление Ом, так как при 2 МОм зарядка будет производиться быстро. Сам конденсатор нужно отпаять от схемы и поместить его на стол.

Щупами мультиметра нужно коснуться выводов конденсатора, соблюдая полярность. В неполярной детали соблюдать плюс и минус не обязательно. Измерение в режиме сопротивления. Когда щупы прикоснутся к ножкам, на дисплее появится значение, которое будет возрастать. Это вызвано тем, что мультитестер будет заряжать компонент. Через некоторое время значение на экране достигнет единицы — это значит, что прибор исправен. Если при проверке сразу же загорается 1, внутри устройства произошел обрыв и его следует заменить.

Нулевое значение на дисплее говорит о том, что внутри конденсатора произошло короткое замыкание. Если проверяется неполярный конденсатор, значение должно быть выше 2.

В ином случае прибор является не рабочим. Аналоговое устройство. Вышеописанный алгоритм подходит для цифрового тестера. При использовании аналогового устройства проверка производится еще проще — нужно наблюдать лишь за ходом стрелки. Щупы подключаются так же, режим — проверка сопротивления. Плавное перемещение стрелки свидетельствует о том, что конденсатор исправен.

Минимальное и максимальное значение при подключении говорят о поломке электронной детали. Важно отметить, что проверка в режиме омметра производится для деталей с емкостью выше 0Ю25 мкФ. Для меньших номиналов используются специальные LC-метры или тестеры с высоким разрешением. Измерение ёмкости.

Емкость является основной характеристикой конденсатора. Она указывается на внешней оболочке прибора, и при наличии тестера можно замерить реальное значение и сравнить его с номиналом.

Переключатель мультиметра переводится в диапазон измерений. Значение ставится равное или близкое к номиналу, указанному на компоненте. Подключаются щупы так же, как и при измерении в режиме сопротивления. При подключении щупов на мониторе должно появиться значение сопротивления. Если оно близко к номинальной характеристике, конденсатор исправен.

Проверка работоспособности детали может производиться и при помощи вольтметра. Значение на мониторе сравнивается с номиналом, и из этого делается вывод об исправности устройства. Для проверки нужен источник питания с меньшим напряжением, чем у конденсатора. Соблюдая полярность, нужно подключить щупы к выводам на несколько секунд для зарядки. Затем мультиметр переводится в режим вольтметра и проверяется работоспособность. На дисплее тестера должно появиться значение, схожее с номинальным.

В ином случае прибор сломан. Напряжение проверяется в самом начале измерения.

Проверка или прозвонка конденсатора тестером

Как показывает практика ремонта за последние годы, наибольшее число отказов аппаратуры происходит по вине электролитических конденсаторов. Здесь будут перечислены основные виды неисправностей конденсаторов, и способы их выявления. Считается, что основными видами неисправностей конденсаторов являются пробой и обрыв, на самом деле их больше. Копирование материалов сайта возможно только с указанием ссылки на первоисточник — сайт meandr. Обратная связь.

Данная статья подскажет, как проверить конденсатор мультиметром. Понятно, извлечь SMD конденсатор – дело нешуточное (большинству не под.

Как проверить конденсатор, определить его емкость. Как проверить конденсатор не выпаивая из схемы

Приветствую вас на своем блоге, друзья! Сегодня в выпуске:. Мастера и радиолюбители знают, что электронные детальки сегодня становятся все меньше и меньше в размерах. К тому же, маркировка на них не всегда видна, и узнать емкость по маркировке становиться довольно затруднительно. Сразу оговоримся — обычные тестеры не дают исчерпывающей информации о конденсаторе. Здесь нужен мультиметр в котором есть соответствующая функция. Они точны, но дороги. Начнем с самого простого. Пробитый конденсатор образуется, если на него подали слишком большое напряжение. На пленочном конденсаторе так же можно безошибочно определить пробой.

Измерение емкости smd конденсаторов

Думаю всем известно, что такое конденсатор. Если кто не видел данный элемент микросхем, то точно слушал о нем. Самой распространенной причиной неисправности в радиоэлектронике является повреждение именно этого элемента. Чтобы определить какой именно конденсатор в схеме вышел из строя их необходимо проверить на работоспособность. И желательно это делать с помощью электронный приборов, та как визуальный осмотр не дает заключения о неисправности.

Конденсатор — электронный элемент, относящийся к категории пассивных. Его основная способность — медленно с электротехнической точки зрения, в течение нескольких секунд накапливать заряд, и при необходимости мгновенно отдавать.

Проверка и измерение емкости конденсатора мультиметром

Любой источник ЭДС в каком-то смысле является емкостью. Если это аккумулятор или гальванический элемент, то вся энергия, выработанная в нем электрохимическим путем, сначала накапливается, а потом при включении цепи расходуется. Другая ситуация с конденсатором. Конденсатор может только запасать, накапливать электроэнергию. То есть, это не колодец, откуда можно черпать, не особо заботясь о наполнении, а, скорее, ведро.

SDM конденсаторы без маркировки

В прошлых статьях были рассмотрены вопросы: принципов работы , характеристик и схем соединения конденсаторов. Сейчас Я подробно расскажу как его проверить при помощи недорого и распространенного измерительного прибора- мультиметра, а так же как, его используя при наличии соответствующий функции, узнать величину емкости. Перед проверкой конденсатор необходимо выпаять из схемы, потому что не выпаивая это сделать практически невозможно из-за влияния на измерения других компонентов схемы. В большинстве случаев, не выпаивая из схемы можно лишь проверить мультиметром только на пробой, при котором на выводах конденсатора будет короткое замыкание. Некоторые радиолюбители используют метод для проверки на плате при помощи зарядки — разрядки конденсатора, меняя полярность перестановкой концов мультиметра или тестера. Сомнительный метод, Я один раз попробовал данным методом воспользоваться и у меня ничего не получилось проверить, потому что в схеме было много других конденсаторов. Рекомендую, если внешним осмотром ничего выявить не удалось, для правильной проверки выпаивать конденсатор. Помните, что приступая к любым работам с конденсаторами — необходимо перед этим разрядить его выводы.

Статья про то, как проверить конденсатор мультиметром: на Проверка smd конденсатора проводится также, как и обычного.

Проверка конденсаторов различного типа мультиметром и без него

Как мультиметром проверить конденсатор смд

С помощью специального технического оборудования можно обнаружить различные радиоэлементы, которые вышли из строя или износились. На фото представлен мультиметр. Что такое мультиметр?

Как проверить конденсатор тестером на плате

При работе с SMD-конденсаторами многие радиолюбители сталкиваются с определёнными трудностями, поскольку с первой попытки разобраться с имеющимися на них обозначениями очень непросто. Существуют и такие конденсаторные изделия, на которых вообще нет маркировки. Вследствие этого вопрос о том, как определить smd конденсатор без маркировки, представляется очень важным для всех любителей монтажа радиоаппаратуры. Но прежде чем научиться идентифицировать лишённые маркировки отечественные и импортные ёмкости, желательно ознакомиться с их разновидностями. Различные наименования SMD-конденсаторов по своему функциональному назначению делятся на три класса:. Все перечисленные изделия должны иметь обозначение, выполненное в виде соответствующей стандарту маркировки.

Ваши права в разделе.

Как электрический прибор конденсатор участвует во множестве электрических схем. Основа работы такого элемента основана на постепенном накоплении электричества разного потенциала между обкладками и его последующего резкого разряда. Сегодня наиболее распространенными в схемотехнике являются два вида конденсаторов:. На практике эти электронные компоненты являются небольшими по размерам приборами, но при этом имеют очень большую и довольно чувствительную емкость, поэтому при работе с ними необходимо максимально соблюдать осторожность и внимательность. Принцип работы, на котором основана работа этого радиоэлемента заключается в том, что при использовании его в электрических схемах он способен накапливать электрический заряд. Это свойство, возможно только с переменным электрическим током — поэтому он применяется в схемах, где необходимо разделение двух составляющих тока — постоянной и переменной.

Одной из наиболее распространенных причин неисправности радиоэлектронной техники является поломка одного или нескольких конденсаторов, которые составляют неотъемлемую часть ее платы. И чтобы выяснить, какой же именно конденсатор оказался слабым звеном, необходимо проверить их работоспособность. В этой статье описывается, как прозванивают конденсатор.

Проверка конденсатора мультиметром без выпаивания

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Описание
• 2 Проверка без выпаивания
• 3 Проверка мультиметром
• 4 Поэтапная работа
• 5 Измерение емкости конденсатора

Бытовые радиотехнические устройства, особые приспособления облегчают жизнь человеку. К таким приборам можно отнести схемы, где главная роль принадлежит конденсатору. Необходимо более детально ознакомится с данным приспособлением, его особенностями и способом применения.

Описание

Данный радиотехнический компонент направлен на то, чтобы накапливать электрическую энергию и отдавать ее в определенный промежуток времени. Выглядит устройство в виде двух металлических пластин, которые разделены с помощью слоя диэлектрика.

Размер прибора зависит от его толщины и характеристик. Весомое значение в этом случае имеет площадь пластин, их расстояние друг от друга. Эти показатели указывают на емкость элемента.

Материалом для изготовления пластин служит алюминиевая фольга. Между пластинами помещают изоляцию из разных диалектических материалов. Существуют керамические, электролитические и бумажные конденсаторы. Это зависит от конкретного диалектика, который в этом случае используется.

Приборы разделяют на типы и по другой квалификационной характеристике. Для проведения процедуры потребуется подготовка оборудования. Это адаптер на 9 Вольт, отвертка, пинцет. Если конденсатор находится непосредственно в плате, тогда необходимо позаботиться о паяльнике с флюсом и припоем.

Проверка без выпаивания

В начале рабочего процесса стоит осмотреть радиоэлементы. Нет надобности в их выпаивании из платы. Достаточно легко определить неисправность в этом случае. На этот факт указывает вздутый корпус, видоизменение расцветки.

Приборы изготовлены со специальными щелями. Это помогает безопасным образом выходить системе из строя.

К признакам воздействия температурного режима относят:

1. отслойку токопроводящих дорожек;
2. потемнение.

Проверяется также напряжение на контрольных точках по цепи разряда.

В том случае, если подозреваете неисправность, стоит к не рабочему подключить исправный компонент. Использовать данный вариант допустимо исключительно при низком показателе напряжения.

Важно помнить, что проверка без выпаивания не может дать 100% результата. Таким образом, вы убедитесь в отсутствии пробоя.

Проверка мультиметром

На сегодняшний день представлен широкий выбор мультиметров. Это приборы, с помощью которых измеряют электрические параметры. Различают аналоговую стрелочную индикацию (плавное перемещение стрелки) и жидкокристаллический дисплей.

Последний тип дает точные данные, которые удобно использовать в ходе рабочего процесса.

Многие мастера интересуются тем, как проверить конденсатор мультиметром. Для начала стоит выпаять элементы из схемы. Это поможет минимизировать их влияние.

Поэтапная работа

Чтобы проверить конденсатор мультиметром стоит выполнить следующие действия.
Для начала необходимо настроить устройство на режим сопротивления до 100 кОм.
Следующий шаг заключается в том, что стоит дотронуться до контактных выводов. Важно во время проведения процедуры соблюдать в строгом порядке полярность.
Важно следить за полученными в ходе проверки на экране измерительного прибора показаниями.

Следующий этап заключается в оценке полученных таким образом результатов.

Если показатель сопротивления начинает двигаться вверх (заряжается), после чего плавно опускается (разряжается), тогда проверяемый элемент полностью исправен.

Следующая ситуация характеризуется малым сопротивлением, то есть элемент не заряжается. Электролит в такой ситуации находится в режиме короткого замыкания. Для того чтобы исправить это, стоит заменить не рабочий компонент.

Еще один вариант возникает при отсутствии обратной реакции. Сопротивление возникает, но не разряжается. Это обозначает то, что пластина находится на обрыве. Данный элемент стоит заменить.

Происходит проверка конденсатора мультиметром с учетом определенных моментов. Это касается необходимости разрядить электролит непосредственно перед его проверкой. Это обезопасит его от попадания под напряжение. Достаточно легко провести данную процедуру. Для этого стоит коснуться одновременно к двум контактам электролита. Мастера используют для этих целей отвертку с изолированной рукояткой.

Измерение емкости конденсатора

С помощью способа измерения сопротивления не всегда можно точно определить работоспособность изделия. При измерении его емкости все станет на свои места. Вы будете точно знать о пригодности, возможности элемента в радиотехнической схеме выполнять в полной мере функциональную нагрузку.

Для проведения процедуры необходим специальный прибор с функцией измерения емкости. Проводят процедуру в несколько шагов:

• Ножки зачищают, аккуратным образом выравнивают.
• Необходимо установить значение емкости, которое будет максимально близкое к оригинальному показателю.
• Конденсатор стоит вставить в специальные контакты. Заряд происходит на протяжении нескольких секунд.
• После стабилизации показателей их необходимо зафиксировать.

В целом процедура не является сложной, с ней может справиться и новичок. Стоит предварительно ознакомиться с особенностями данного процесса, следовать инструкции дальнейших действий.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Узнаем как мультиметром прозвонить конденсатор: инструкция и советы

Одной из наиболее распространенных причин неисправности радиоэлектронной техники является поломка одного или нескольких конденсаторов, которые составляют неотъемлемую часть ее платы. И чтобы выяснить, какой же именно конденсатор оказался слабым звеном, необходимо проверить их работоспособность. В этой статье описывается, как прозванивают конденсатор. Независимо от того, занимаетесь ли вы электронной аппаратурой профессионально или вы просто любитель, вам это вполне под силу. Для этого вам понадобится мультиметр. Ниже мы рассмотрим, как проверить конденсатор мультиметром самостоятельно.

Виды конденсаторов и их проверка

Прежде чем разобраться, как мультиметром прозвонить конденсатор, давайте выясним, какие виды конденсаторов существуют. Все конденсаторы делятся на полярные и неполярные. Разница между ними заключается в том, что полярные, как можно догадаться из названия, имеют полярность. Проверять их нужно строго соответствующим образом: «плюс» к «плюсу», «минус» к «минусу», так как в противном случае они придут в негодность и могут взорваться. Все полярные конденсаторы являются электролитическими. Если конденсатор еще советского производства, то при взрыве электролит может попасть вам на кожу. В современных конденсаторах для таких случаев предусмотрено специальное сечение на поверхности, которое разрывается в определенном направлении и не дает проводящему веществу разбрызгаться в разные стороны.

Каким образом выполнить проверку, зависит от характера поломки, так как мультиметром проверить конденсатор на работоспособность можно двумя способами: в режиме замера сопротивления его диэлектрика и измеряя его емкость.

Пробой конденсатора

Наиболее распространенной проблемой конденсаторов является пробой диэлектрика. Диэлектрик – это слой материала между двумя проводниками внутри конденсатора, который имеет большое сопротивление, чтобы не допустить протекания тока между проводниками.

В исправном конденсаторе допускается небольшое пропускание тока через этот изолятор, это называется «ток утечки», и он ничтожно мал. При пробое диэлектрика его сопротивление резко падает, и, по сути, он превращается в обыкновенный проводник. Причиной такого пробоя, как правило, является резкий перепад напряжения в сети, к которой подключено оборудование. К характерным признакам пробоя относятся вздутие корпуса конденсатора, его потемнение и появление черных пятен. Перед тем как проверить конденсатор на исправность, осмотрите его визуально на предмет внешних дефектов.

Проверка неполярного конденсатора в режиме омметра

Проверка мультиметром сопротивления диэлектрика в конденсаторе осуществляется в режиме омметра. В неполярных конденсаторах диэлектрик может быть выполнен из стекла, керамики, бумаги или даже в виде воздушной прослойки. Таким образом обеспечивается крайне высокое сопротивление, и в исправном конденсаторе цифровой мультиметр покажет фактически бесконечную величину. Если же электрический пробой имеет место, то уровень сопротивления будет в пределах нескольких Ом, максимум нескольких десятков.

Перед тем как мультиметром прозвонить конденсатор, включите на измерительном приборе соответствующий режим, выставив на нем максимально возможный уровень измерения сопротивления. Подведите к выводам конденсаторы щупы мультиметра и посмотрите на табло: если конденсатор в порядке, то там должна появиться единичка, что говорит о том, что сопротивление выше установленного максимума. Если же на дисплее мультиметра высветится какое-то конкретное значение, меньшее чем измерительный максимум, то это может быть свидетельством неисправности проверяемого конденсатора.

Помните о технике безопасности и не держитесь одновременно и за щупы прибора и за выводы конденсатора, так как из-за меньшего сопротивления электрический ток пойдет через ваше тело.

Проверка полярного конденсатора в режиме омметра

По сравнению с неполярными конденсаторами в полярных сопротивление диэлектрика на порядок меньше, поэтому максимум сопротивления на мультиметре нужно выставлять соответствующее. Большинство таких конденсаторов имеют не менее 100 кОм сопротивления, особо мощные и до 1 мОма. Перед тем как мультиметром прозвонить конденсатор, замкните выводы накопителя, чтобы разрядить его полностью.

Установив соответствующий предел измерения, подключите щупы прибора к конденсатору, соблюдая при этом полярность. Электролитические конденсаторы имеют сравнительно большую емкость, и поэтому при подключении они тут же начинают заряжаться. В течение того времени, пока идет зарядка, сопротивление будет прямо пропорционально расти, что будет отображаться на экране прибора. Конденсатор можно считать исправным в большинстве случаев, когда сопротивление переваливает за отметку в 100 кОм.

Как мультиметром прозвонить конденсатор (аналоговый измеритель)

Ту же самую процедуру можно проделать при помощи аналогового (стрелочного) измерителя. Емкость электролитического конденсатора можно определить по скорости движения стрелки прибора в сторону максимума. Чем медленнее двигается стрелка, тем дольше заряжается конденсатор и тем, соответственно, больше его емкость. Если емкость составляет от 1 до 100 микрофарадов (мкФ), стрелка достигнет правого края циферблата практически моментально. При емкости от 1000 мкФ ее путь может занять несколько секунд.

Как мультиметром прозвонить конденсатор: инструкция по проверке емкости накопителя

Хотя конденсаторы часто проверяют омметром, более надежным способом выяснить его исправность считается измерение емкости. Повышенная утечка (в том числе из-за пробоя) в электролитическом конденсаторе приводит к частичной потере емкости, и ее действительная величина уже не соответствует заявленной на корпусе накопителя. Измеряя сопротивление конденсатора, очень трудно определить данный дефект, для этого требуется измеритель емкости. Следует иметь в виду, что далеко не у всех мультиметров имеется такая функция, поэтому убедитесь в том, что ваш прибор способен выполнять такое измерение.

Прежде чем проверять таким образом электролитический конденсатор, его обязательно необходимо полностью разрядить. Заряженный конденсатор может попросту испортить ваш мультиметр. Особенно это касается полярных накопителей с высоким рабочим напряжением и большой емкостью. Как правило, такие конденсаторы используются в импульсных блоках в качестве фильтрующих накопителей.

Разрядка конденсатора

Для разрядки низковольтных конденсаторов достаточно просто закоротить их выводы, но в случае с высоковольтными и большой емкостью к выводам следует подключить 5-10-килоомный резистор. Резистор необходим, чтобы избежать возникновения искры во время замыкания. Помните о безопасности и ни в коем случае не прикасайтесь к выводам конденсатора, иначе замыкание произойдет на вас.

Обрыв конденсатора

Обрыв – довольно редкая для конденсаторов неисправность. Как правило, он возникает при механических повреждениях накопителя. В результате обрыва конденсатор полностью теряет свою накопительную функцию и имеет нулевую емкость. Фактически он превращается в два изолированных друг от друга проводника. Обнаружить обрыв при помощи омметра практически невозможно. Своеобразным симптомом обрыва в полярных электролитических конденсаторах при измерении сопротивления является отсутствие какого-либо изменения в показаниях прибора. Так как исправный неполярный конденсатор малой емкости имеет высокое сопротивление, проверить его на обрыв, таким образом, не представляется возможным. Единственный выход – измерение емкости.

Потеря емкости конденсатора

Для того чтобы определить, потерял ли конденсатор свою емкость, как ни странно, нужно замерить эту самую емкость. Выставьте на мультиметре соответствующий предел измеряемой емкости, разрядите проверяемый конденсатор, подключите щупы измерителя к соответствующим гнездам на нем, соблюдая правильную полярность, и наконец, прикоснитесь щупами к выводам конденсатора. Очевидно, что разобраться, как мультиметром проверить конденсатор кондиционера или любого другого бытового прибора на предмет потери емкости, не столь сложно.

Измерение напряжения конденсатора

Также, чтобы убедиться в исправности конденсатора, следует проверить, соответствует ли его реальное напряжение номинальному. Для этого вам потребуется режим вольтметра на вашем мультиметре и источник питания для зарядки конденсатора. Напряжение он должен выдавать меньше, чем то, на которое рассчитан накопитель. Подсоедините щупы к выводам и подождите немного, пока конденсатор полностью зарядится. Переведя прибор в режим вольтметра, проверьте выдаваемое накопителем напряжение. Значение, появившееся на экране мультиметра сразу же в начале тестирования, должно соответствовать заявленному.

Учтите, что при проверке накопитель теряет свой заряд и напряжение, соответственно, будет быстро падать, поэтому важно увидеть цифру, которая появилась в самом начале.
Есть и более простой способ проверки, но он действенен только для конденсаторов с достаточно большой емкостью. Зарядив накопитель полностью, возьмите обыкновенную отвертку с изолированной рукояткой, поднесите ее металлическую часть к его выводам и замкните их. Если в результате проскочила яркая искра, значит, элемент рабочий. Если же искра очень слабая или вовсе отсутствует, значит, конденсатор не держит заряд.

Заключение

В данной статье мы попытались разобрать все наиболее часто встречающиеся поломки конденсаторов, а также способы их проверки. Важный момент: многие начинающие мастера думают, как прозвонить конденсатор мультиметром, не выпаивая его из платы, однако в таком случае в процессе измерений будет иметь место очень большая погрешность. Единственный способ в таком случае – это визуальный осмотр на предмет наличия внешних признаков, таких как взбухание, потемнение или изменение цвета поверхности.

Чаще всего конденсаторы «летят» в таких видах бытовой техники, как стиральные машины, телевизоры, микроволновые печи и др. Поэтому если перед вами стала проблема, как прозвонить конденсатор кондиционера мультиметром, можете смело использовать нашу инструкцию.

Как проверить пусковой конденсатор для двигателя

Содержание

1. Как проверить конденсатор электродвигателя мультиметром
2. Для чего используют конденсатор?
3. Неполярные и полярные разновидности
4. Специфика полярных конденсаторов
5. Отличительные особенности неполярных конденсаторов
6. Ремонт болгарки. Помогите определить конденсаторы. — Электропривод
7. Алгоритм диагностики мультиметром
8. Как произвести тестирование полярного конденсатора
9. Неполярный конденсатор и его диагностика
10. Как проверить обмотку электродвигателя на статоре: общие рекомендации
11. Личный опыт: проверка статорных обмоток асинхронного электродвигателя
12. Определение ёмкости конденсатора
13. Как измерить емкость
14. Определение напряжения при помощи мультиметра
15. Прозвонка компрессора холодильника
16. Проверка конденсаторов без выпаивания из платы
17. Советы по проверке электронных компонентов (конденсаторов)
18. Заключительный этап: особенности проверок двигателей под нагрузкой
19. Итоги и практические рекомендации
20. Видео

Как проверить конденсатор электродвигателя мультиметром

Иногда на конденсаторе не указывается его маркировка. Как узнать тогда реальную его емкость, если специального оборудования под рукой нет, а устройство без обозначений? Тогда на помощь приходят различные подручные средства и формулы. Прежде чем приступать к работе, необходимо помнить о том, что конденсатор перед проверкой должен быть разряжен (следует разрядить его контакты). Для этого можно использовать обычную отвертку с изолированной ручкой. Держась за ручку отверткой коснуться контактов, таким образом их замыкая. Далее мы подробно расскажем, как определить емкость конденсатора мультиметром, предоставив инструкцию с видео примером.

Для чего используют конденсатор?

Промышленная отрасль производит самые разнообразные конденсаторы, которые затем используются во многих областях. Они требуются в следующих отраслях:

Конденсаторы можно назвать “сосудами” для хранения энергии. Они отдают энергию при коротких сбоях в питании. Кроме вышеперечисленного, специальный вид данных компонентов отделяет нужные сигналы, определяет частоту устройств, которые формируют сигналы. Конденсатор имеет быстрый период зарядки-разрядки.

Справка! Данный электрический элемент (конденсатор) располагает в своём составе парой проводников — это токопроводящие обкладки. При пропускании постоянного тока цепью его запрещено включать, так как это будет равносильно разрыву цепи.

В электроцепи переменного тока обкладки конденсатора попеременно заряжаются с частотой проходящего тока. Это можно объяснить следующим: зажимы данного источника тока время от времени подвергаются смене напряжения. Далее в цепи появляется ток переменного характера.

Подобно катушке, а также резистору, конденсатор оказывает переменному току сопротивление. Следует учесть, для токов различных частот оно будет разным. Например, проявляя хорошую пропускную способность для токов высокочастотных, он будет оказывать изолирующие свойства для токов низкочастотных.

Сопротивление электрического компонента взаимосвязанно с частотой, а также ёмкостью тока.

Неполярные и полярные разновидности

Среди многообразия конденсаторов следует выделить два основных типа: полярные или электролитические, а также неполярные. В качестве диэлектрика в данных приборах используют — стекло, бумагу и воздух.

Специфика полярных конденсаторов

Само название наглядно говорит о том, что они имеют полярность, потому являются электролитическими. Потребуется верное и точное следование схеме, когда их будут подключать — “минус” к “минусу”, а “плюс” к “плюсу”. Если не соблюдать данное правило, то элемент не только утратит работоспособность, но вполне способен взорваться. Электролит встречается как в состоянии твёрдом, так и в жидком.

В качестве диэлектрика в устройствах применяется бумага, которая пропитана электролитом. Ёмкость варьируется в пределах от 0,1 тыс. и до 100 тыс. МкФ.

Справка! Полярные конденсаторы предназначены для выравнивания электрофильтрации поступающих сигналов. Метка “+” имеет большую длину. Пометка “-” обозначена на самом корпусе.

Отличительные особенности неполярных конденсаторов

Плёночные неполярные части используют диэлектрик из керамики, а также из стекла. Если сравнивать с конденсаторами электролитическими, то у них самозаряд меньше. Это можно объяснить тем, что керамика имеет более высокое сопротивление, чем бумага.

Конденсаторы подразделяются на детали как специального назначения, так и общего. Они бывают следующими:

Если сравнивать в процентном отношении, то наиболее значительное число неисправных элементов приходится на случаи, когда наблюдается подача напряжения превосходящее стандартные показатели. Оплошности в проектировании вполне могут вызвать неисправности элементов.

Когда диэлектрик утрачивает свои характеристики и свойства, то могут возникнуть сбои и перепады в деятельности конденсатора. Например, при его растрескивании, вытекании или высыхании. Ёмкость может сразу измениться. Определить её значение возможно только благодаря измерительным устройствам.

Ремонт болгарки. Помогите определить конденсаторы. — Электропривод

Уважаемые радиолюбители и радо-профессионалы.

У отца болгарка 1800Вт перестала набирать максимум оборотов.

Вскрытие показало, что вспучился конденсатор с тремя проводами 220нФ+2х2н5. И ещё один в пластиковом прямоугольном корпусе на плате управления. Главная микросхема и часть платы залита (видимо для защиты) чем-то типа краски. Тип микрухи определить не могу пока не смою (чем?).

Гугл сказал, что с тремя выводами это три кондёра в одном. Центральный на массу вроде бы. Не знаю куда, но уходит он в к мотору. Помехи гасить. Нашёл и номиналы 220нФ и два по 2,2нФ. Не проблема их купить и спаять как надо. Или в Китае нашёл (на фото)

А вот в пластиковом корпусе определить не могу. Маркировка отсутствует. На плате стоят рядом с точно таким-же. На корпусе просматриваются треугольники. Рядом с семистором TIC 246M. Выпаял я их. На боковинах тоже нет информации. На схеме указал.

Постарался поподробнее начертить схему.

1) Правильно ли я понял по цилиндрическому кондёру?

2) Помогите определить номиналы этих двух белых конденсаторов в прямоугольном пластиковом корпусе.

Алгоритм диагностики мультиметром

Тестирование конденсаторов рекомендуется проводить после их изъятия из электроцепи. Таким образом достигаются более верные показатели.

Центральным показателем конденсаторов является способность пропускать только ток переменного характера. Постоянный же ток он способен пропускать лишь небольшой промежуток времени и исключительно в начале процесса. Сопротивление здесь напрямую зависит от ёмкости.

Как произвести тестирование полярного конденсатора

Для диагностики элемента мультиметром, потребуется обеспечить ёмкость, которая не будет превышать показатель равный 0,25 мкФ.

Алгоритм проверки неисправностей конденсатора при помощи мультиметра следующий:

В то время, когда щупы располагаются на вводах конденсатора, происходит его подзарядка. Продолжает повышаться сопротивление пока не достигнет максимального уровня.

Если при соединении со щупами прибор начинает пищать, а стрелка его склоняет к нулевой отметке, то это говорит о наличии короткого замыкания. Оно и вывело из строя работу конденсатора. При указании стрелки на единицу, можно предположить, что в конденсаторе произошёл внутренний обрыв. Подобные элементы можно признать испорченными и заменить. Если на приборе, спустя некоторое время, единица высвечивается, то деталь в порядке.

Важно сделать измерения таким образом, чтобы на их качество не повлияло неправильное поведение. Запрещается в продолжении диагностики прикасаться руками к щупам. Человеческое тело имеет небольшой показатель сопротивления, поэтому соответствующие данные утечки будут превышать его многократно.

Ток последует по пути наименьшего сопротивления и обойдёт конденсатор. Таким образом мультиметр представит ложный результат измерений. Можно разрядить электрический компонент благодаря лампе накаливания. В подобном случае процесс станет идти более плавным образом.

Разрядку необходимо производить в обязательном порядке, тем паче, если элемент является высоковольтным. Это делают из-за соблюдения норм безопасности, а также, чтобы сам прибор остался в рабочем состоянии. Его способно привести в негодность остаточное напряжение.

Неполярный конденсатор и его диагностика

Такого рода элементы проверить с помощью мультиметра ещё легче. Вначале на самом приборе проставляют предельный показатель измерения на мегаомы. Затем прикладывают щупы. Если данные на приборе будут менее 2 Мом, то это показатель неисправности конденсатора.

В период подзарядки элемента с помощью мультиметра можно продиагностировать его работоспособность, когда ёмкость колеблется от 0,5 мкФ. Если показатель меньше, то измерения будут незаметны на приборе. Когда требуется протестировать элемент менее 0,5 мкФ на мультиметре, то это можно сделать, если будет короткое замыкание между обкладками.

При исследовании неполярного конденсатора, у которого напряжение выше 400 В, то это возможно выполнить при зарядке его от источника, ограждённого от к.з. автоматическим выключателем. По порядку с конденсатором соединяют резистор, сопротивление его должно быть предусмотрено свыше 100 Ом., что ограничит мощность первичного токового броска.

Возможно определить работоспособность конденсатора и другим способом, например, протестировав его на искру. Заряжают электрический компонент до рабочей ёмкости, а потом выводы закорачивают при помощи металлической отвёртки, у которой имеется изолированная ручка. По мощности разряда делают вывод о работоспособности компонента.

До зарядки, а также через время после неё, следует измерить на ножках детали показатели напряжения. Существенным является способность заряда продолжительное время сохраняться. Затем потребуется разрядка конденсатора с помощью резистора, благодаря которому он и производил зарядку.

Как проверить обмотку электродвигателя на статоре: общие рекомендации

Трехфазный статор имеет три встроенные обмотки. Из него выходит шесть проводов. В отдельных конструкциях можно встретить 3 или 4 вывода, когда соединение треугольник или звезда собрано внутри корпуса. Но так делается редко.

Определить принадлежность выведенных концов обмоткам позволяет прозвонка их мультиметром в режиме омметра. Надо просто один щуп поставить на произвольный вывод, а другим — поочередно замерять активное сопротивление на всех остальных.

Пара проводов, на которой будет обнаружено сопротивление в Омах, будет относиться к одной обмотке. Их следует визуально отделить и пометить, например, цифрой 1. Аналогично поступают с другими проводами.

Здесь надо хорошо представлять, что по закону Ома ток в обмотке создается под действием приложенного напряжения, которому противодействует полное сопротивление, а не активное, замеряемое нами.

Учитываем, что обмотки наматываются из одного провода с одинаковым числом витков, создающих равное индуктивное сопротивление. Если провод в процессе работы будет закорочен или оборван, то его активная составляющая, как и полная величина, нарушится.

Межвитковое замыкание тоже сказывается на величине активной составляющей.

Однофазный асинхронный двигатель: особенности статорных обмоток

Такие модели создаются с двумя обмотками: рабочей и пусковой, как, например, у стиральной машины. Активное сопротивление у рабочей цепочки в подавляющем большинстве случаев всегда меньше.

Поэтому когда из статора выведено всего три конца, то это означает, что между всеми ими надо измерять сопротивление. Результаты трех замеров покажут:

Как найти начало и конец каждой обмотки

Метод позволяет всего лишь выявить общее направление навивки каждого провода. Но для практической работы электродвигателя этого более чем достаточно.

Статор рассматривается как обычный трансформатор, что в принципе и есть на самом деле: в нем протекают те же процессы.

Для работы потребуется небольшой источник постоянного напряжения (обычная батарейка) и чувствительный вольтметр. Лучше стрелочный. Он более наглядно отображает информацию. На цифровом мультиметре сложно отслеживать смену знака быстро меняющегося импульса.

К одной обмотке подключают вольтметр, а на другую кратковременно подают напряжение от батарейки и сразу его снимают. Оценивают отклонение стрелки.

Если при подаче «плюса» в первую обмотку во второй трансформировался электромагнитный импульс, отклонивший стрелку вправо, а при его отключении наблюдается движение ее влево, то делается вывод, что провода имеют одинаковое направление, когда «+» прибора и источника совпадают.

В противном случае надо переключить вольтметр или батарейку — то есть поменять концы одной из обмоток. Следующая третья цепочка проверяется аналогично.

А далее я просто взял свой рабочий асинхронный движок с мультиметром и показываю на нем фотографиями методику его оценки.

Личный опыт: проверка статорных обмоток асинхронного электродвигателя

Для статьи я использовал свой новый карманный мультиметр Mestek MT102. Заодно продолжаю выявлять недостатки его конструкции, которые уже показал в статье раньше.

Электрические проверки выполнялись на трехфазном двигателе, подключенном в однофазную сеть через конденсаторы по схеме звезды.

Общая оценка состояния изоляции обмоток

Поскольку на клеммных выводах все обмотки уже собраны вместе, то замеры начал с проверки сопротивления их изоляции относительно корпуса. Один щуп стоит на клеммнике сборки нуля, а второй — на гнезде винта крепления крышки. Мой Mestek показал отсутствие утечек.

Другого результата я и не ожидал. Этот способ замера состояния изоляции очень неточный и большинство повреждений он выявить просто не сможет: питания батареек 3 вольта явно недостаточно.

Но все же лучше делать хоть так, чем полностью пренебрегать такой проверкой.

Для полноценного анализа диэлектрического слоя проводников необходимо использовать высокое напряжение, которое вырабатывают мегаомметры. Его величина обычно начинается от 500 вольт и выше. У домашнего мастера таких приборов нет.

Можно обойтись косвенным методом, используя бытовую сеть. Для этого на клеммы обмотки и корпуса подают напряжение 220 вольт через контрольную лампу накаливания мощностью порядка 75 ватт (токоограничивающее сопротивление, исключающее подачу потенциала фазы на замыкание) и последовательно включенный амперметр.

Читать также: Станок лазерной резки металла видео

Ожидаемый ток утечки через нормальную изоляцию не превысит микроамперы или их доли, но рассчитывать надо на аварийный режим и начинать замеры на пределах ампер. Измерив ток и напряжение, вычисляют сопротивление изоляции.

Используя этот способ, учитывайте, что:

Замер активного сопротивления обмоток

Здесь требуется разобрать схему подключения проводов и снять все перемычки. Перевожу мультиметр в режим омметра и определяю активное сопротивление каждой обмотки.

Это один из недостатков этого мультиметра. Щуп плохо входит в паз крокодила, да к тому же тонкий металл зажима раздвигается. Мне сразу пришлось его поджимать пассатижами.

Замер сопротивления изоляции между обмотками

Показываю этот принцип потому, что его надо выполнять между каждыми обмотками. Однако вместо омметра нужен мегаомметр или проверяйте, в крайнем случае, бытовым напряжением по описанной мной выше методике.

Мультиметр же может ввести в заблуждение: покажет хорошую изоляцию там, где будут созданы скрытые дефекты.

Определение ёмкости конденсатора

Ёмкость — это основополагающая характеристика конденсатора. Её требуется измерять для определения того, что накапливает сам элемент, а также удовлетворительно ли удерживает заряд.

Для того, чтобы удостовериться в работоспособности компонента, надлежит измерить данный параметр и сравнить его обозначенным на самом корпусе. Перед проверкой любого конденсатора на эффективность и функциональность, требуется принять во внимание некоторую особенность данной процедуры.

Пытаясь произвести измерение при помощи щупов, возможно не добиться желаемых результатов. Доступным может стать только проверка общей работоспособности обследуемого конденсатора. Для чего выставляют режим прозвона, затем прикасаются к ножкам щупами.

Справочная информация! Когда последует писк, то надлежит поменять щупы местами, тогда звук повторится. Его будет слышно при показателях ёмкости в районе от 0,1 мкФ. Чем выше данное значение, тем продолжителльнее воспроизводится звук.

Если требуются точные результаты, то наилучшим выходом в подобной ситуации является применение модели, которая имеет особые контактные площадки, а также способность регулировки вилки, которая вычисляет емкость элемента.

Прибор следует переключить на номинальное значение, которое прописано на корпусе. Затем требуется вставить электрический компонент в посадочные «гнезда», произведя перед этим его разрядку при помощи металлического предмета.

На экране будут высвечиваться показатели ёмкости, приблизительно равные номинальным. Если этого не наблюдается, тогда надлежит сделать вывод, что конденсатор неисправен. Следует отследить, чтобы в мультиметре была новая и работоспособная батарейка. Это предоставит наиболее точные показания.

Как измерить емкость

Работоспособность конденсатора на пробой может проверяться путем измерения емкостных характеристик и последующего их сравнения с номиналом, указанным на внешней оболочке изделия.

Измерение емкости не представляет особой сложности и может быть выполнено самостоятельно. С этой целью переключатель переводится в измерительный диапазон в соответствии с номиналом. Сама деталь вставляется в специальные посадочные гнезда.

В случае отсутствия гнезд, проверка емкости может проводиться щупами, так же, как и при измерении сопротивления. После того как щупы подключены, на дисплее высвечиваются показатели емкости, приближенные к номинальному значению. Если прибор показывает другие цифры, значит деталь считается пробитой и требует замены.

Определение напряжения при помощи мультиметра

Проверить исправную работу конденсатора возможно благодаря измерению напряжения, сравнив затем полученный результат с номиналом. Для выполнения диагностики, необходим источник питания, у которого напряжение должно быть немного меньше, чем у исследуемого элемента.

Например, если у конденсатора показатель в 25 В, то подойдёт 9-вольтный источник. Подсоединяют щупы к ножкам, предварительно обращая внимание на полярность, затем ждут немного времени — примерно несколько секунд. Случается, что время прошло, а просроченный компонент всё еще функционирует, хотя характеристики приведены иные. В подобном случае его требуется систематически контролировать.

Мультиметр следует настроить на режим определения напряжения и производят диагностику. При быстром появлении на дисплее значения равного номинальному, элемент полностью годен к использованию. В противоположном случае конденсатор надлежит поменять.

Прозвонка компрессора холодильника

В бытовых холодильниках применяются маломощные компрессоры, в которых пусковая обмотка подключается на несколько секунд через пусковое реле с помощью позистора или электромагнитного реле.

Схема с электромагнитным реле:

В этом случае, ток проходит последовательно через катушку реле и рабочую обмотку компрессора. Пусковой ток всегда больше рабочего, используя этот принцип, реле рассчитано так, что пусковой ток замыкает контакты реле и подключает пусковую обмотку компрессора, который запускается. При этом ток, текущий по рабочей обмотке и обмотке реле снижается, контакты размыкаются, отключая стартовую обмотку.

В составе реле также установлено термореле, которое отключает питание компрессора при его перегреве.

Схема с позистором:

Принцип действия такой: при комнатной температуре позистор имеет низкое сопротивление и напрямую подаёт напряжение на пусковую обмотку S. Через него протекает ток, который разогревает его, при нагревании внутреннее сопротивление позистора увеличивается, фактически отключая пусковую обмотку через несколько секунд после запуска компрессора. Остывает позистор только после отключения питания с компрессора и при последующем цикле включения снова подключает пусковую обмотку.

Проверка конденсаторов без выпаивания из платы

Можно обойтись без выпаивания из платы конденсаторов для их тестирования. Главное условие, чтобы сама плата была полностью обесточена. После обесточивания потребуется определённое время подождать, чтобы электрические компоненты разрядились.

Следует знать, что для получения 100% результата, невозможно будет обойтись без выпаивания элемента из платы. Детали, которые располагаются рядом, мешают достоверной проверке. Надлежит удостовериться лишь в отсутствии пробоя.

Для проверки исправного функционирования конденсатора, не выпаивая, необходимо к выводам элемента прикоснуться щупами для измерения сопротивления. Исходя из разновидности конденсатора, будет отличаться и диагностика самого параметра.

Советы по проверке электронных компонентов (конденсаторов)

У конденсаторных элементов имеется одно не очень приятное свойство. Дело в том, что при пайке, когда происходит воздействие на детали тепла, они часто не подлежат восстановлению. Однако качественно исследовать элемент возможно лишь, если выпаять его из схемы. В ином случае детали, которые находятся поблизости, станут его шунтировать. По данной причине необходимо учитывать определённые нюансы.

Когда продиагностированный конденсатор можно будет снова впаять в схему, потребуется ввести в работу ремонтируемый прибор. Это позволит отследить его работу. Если работоспособность благополучно возобновилась, устройство стало функционировать эффективнее, то протестированный компонент меняет на новый.

Важная информация! Для сокращения проверки, следует выпаивать не два, а лишь один из выводов. Требуется учитывать и понимать, что для подавляющего большинства электролитических элементов данный способ нельзя применять. Это связано со специфическими конструктивными особенностями самого корпуса.

Если схема сложная и включает в себя значительное количество конденсаторов, то дефекты вычисляют благодаря измерению напряжения на них. При несоответствии параметра требованиям, деталь, которая вызывает подозрение, надлежит убрать и произвести проверку.

При фиксировании в схеме сбоев, требуется перепроверить дату изготовления электронного компонента. Усыхание элемента происходит в течение пяти лет функционирования и составляет более 65%. Подобную деталь, даже если она в рабочем состоянии, надлежит заменить. В противоположном случае она станет ухудшать работу всей схемы.

Мультиметры современного поколения отличаются тем, что их наивысшим показателем для измерения является параметр ёмкости, который варьируется в районе 200 мкФ. При превышении данного показателя контрольный прибор способен выйти из рабочего состояния, даже если он и имеет предохранитель. В электротехнике нового поколения есть высокотехнологичные smd электроконденсаторы. Их отличие и преимущество состоит в очень небольших размерах.

Выпаять один вывод от подобного компонента очень непростая задача. Здесь наилучшим выходом будет поднять один из выводов уже после отпаивания, затем произвести изоляцию его от схемы, или вовсе отделить два вывода.

Заключительный этап: особенности проверок двигателей под нагрузкой

Нельзя делать заключение об исправности электродвигателя, полагаясь только на показания мультиметра. Необходимо проверить рабочие характеристики под нагрузкой привода, когда ему необходимо совершать номинальную работу, расходуя приложенную мощность.

Например, владелец очень короткого видео ЧАО Дунайсудоремонт считает, что замерив ток в обмотках, он убедился в готовности отремонтированного движка к дальнейшей эксплуатации.

Однако такое заключение можно дать только после выполнения длительной работы и оценки не только величин токов, но и замера температур статора и ротора, анализа систем теплоотвода.

Не выявленные дефекты неправильной сборки или повреждения отдельных элементов могут повторно вызвать дополнительный ремонт с большими трудозатратами. Если же у вас еще остались вопросы по теме, как проверить электродвигатель мультиметром, то задавайте их в комментариях. Обязательно обсудим.

Итоги и практические рекомендации

Нет особого смысла покупать сложное и дорогостоящее оборудование для того, чтобы произвести тестирование конденсаторов. Вполне возможно применять с данной целью обычный мультиметр с подходящим диапазоном. Самое важное — это грамотно и правильно использовать его возможности.

Хотя мультиметр не является узкоспециализированным прибором и его возможности ограничены, для диагностических мероприятий и ремонта огромного количества популярных радиоэлектронных приборов, этого вполне хватит.

Дополняйте, пожалуйста, своим комментариями расположенный ниже блок, публикуйте фотографии и задавайте вопросы любой сложности по предложенной теме статьи. Расскажите о своём опыте, как вы проводили диагностику конденсаторов на эффективность и работоспособность. Делитесь рекомендациями и полезной информацией, которая может пригодится пользователям сайта.

Также вам может быть интересно как соединять провода между собой.

Источник

Видео

Как БЫСТРО проверить любой конденсатор

Как проверить конденсатор мультиметром на обрыв Александр Токарев

Как проверить конденсатор для пуска асинхронного двигателя.

Как проверить конденсатор мультиметром. На ёмкость, обрыв, короткое замыкание

Рабочие и пусковые конденсаторы для чайников.

Что такое пусковой и рабочий конденсатор для асинхронного двигателя.

Как подобрать конденсаторы для подключения трехфазного двигателя в однофазную сеть.

Проверка конденсатора без прибора

Как проверить пусковую ёмкость однофазного компрессора

Как проверить конденсатор

Как проверить конденсатор с помощью мультиметра в цепи (Краткое руководство)

Коннор Дэвидс

Печатная плата состоит из нескольких компонентов, которые могут быть повреждены из-за перенапряжения или подобных проблем. Некоторые типы поврежденных деталей, такие как микросхемы и резисторы, можно определить простым внешним видом. В качестве альтернативы, другие компоненты, такие как конденсатор, требуют выпайки для выявления неисправных компонентов, поэтому мы опишем вам, как проверить конденсатор в цепи с помощью мультиметра.

Этот пост расскажет вам, как обнаружить паршивый конденсатор с нулевой выпайкой. Несомненно, неисправный конденсатор теряет свою форму, цвет и внешний вид, которые можно увидеть непосредственно. Но, имейте в виду, это не так в каждой ситуации. Конденсатор обычного вида может оказаться неисправным.

Здесь возникает потребность в обнаружении цепи, чтобы сэкономить ваше время. Тем более, что вы как профессионал должны знать все эти хитрости. Но прежде чем исследовать основные методы, мы обсудим некоторые основы.

Типы конденсаторов

Производитель делит конденсаторы на две категории. Один тип называется поляризованным конденсатором , , а другой называется неполярным конденсатором . В вашей профессиональной жизни вам приходится иметь дело с обоими типами конденсаторов, поэтому необходимо базовое понимание.

• Конденсатор с нулевой полярностью называется неполяризованным и имеет небольшие размеры. Таким образом, вы можете сказать, что нет отрицательного или положительного полюса. Эти конденсаторы бывают керамическими или слюдяными и изготавливаются из электролитического состава.

• Поляризованные конденсаторы имеют непрямую полярность с указанием положительного и отрицательного знаков. Они больше, чем конденсаторы неполяризованного типа. Важно учитывать, что вы должны соединить их одним способом.

Причина отказа конденсатора

• Большое количество причин приводит к выходу конденсатора из строя. Как профессионал, вы должны знать эти причины.

• При использовании конденсатора в течение длительного периода времени он может выйти из строя. Можно сказать, что конденсатор начинает терять свою функциональность с возрастом.

• В холодную или жаркую погоду диэлектрическая система выходит из строя. Этот процесс приводит к выходу из строя конденсатора.

• Перенапряжение может расщепить диэлектрик на электроны. Таким образом, конденсатор закорачивает.

• При наличии влаги на клеммах происходит окисление; эта реакция требует высокого тока для восстановления слоя оксида алюминия, в результате чего общее влияние на цепь отрицательное.

• Химическое загрязнение может нарушить внутренний состав конденсатора и привести к его разрушению.

Визуальная индикация отказа конденсатора

Когда конденсатор неисправен, его можно определить по внешнему виду.

• Предполагается, что неисправные конденсаторы состоят из некоторых меток, которые облегчают обнаружение.
• Стороны конденсатора могут вздуться из-за внутренних проблем. Это признак неисправного конденсатора.
• Конденсатор может изменить свой цвет, чтобы сообщить вам, что конденсатор неисправен.
• Конденсатор может протечь и нарушить работу внутренней цепи.
• Когда эти изменения будут видны, тогда сразу идите и меняйте конденсатор.

Проверка конденсатора мультиметром

Конденсаторы присутствуют в ИБП, усилителях, материнских платах и ​​многих других устройствах. Обнаружение внутри цепи немного сбивает с толку, и это не так просто, как кажется. Существуют различные методы проверки поляризованных и неполяризованных конденсаторов. Давайте обсудим оба типа конденсаторов один за другим.

Проверка неполярного конденсатора

• Включите конденсатор и переведите его в режим непрерывности.
• Для проверки конденсатора подключите оба вывода конденсатора к проводам мультиметра.
• Если он издает непрерывный звуковой сигнал, это указывает на неисправность конденсатора. Более того, медленное чтение также свидетельствует о неисправном конденсаторе. Значение 5 и выше говорит о том, что конденсатор полностью исправен.

Проверка полярных конденсаторов

• Переведите переключатель конденсатора в режим непрерывности.
• Вскройте плату и подсоедините щупы мультиметра к выводам конденсатора внизу. Подсоедините отрицательный и положительный провода к соответствующим клеммам.
• Обратите внимание на звуковые сигналы и показания. Непрерывный звуковой сигнал указывает на неисправность конденсатора.
• Еще один момент, о котором следует упомянуть, заключается в том, что медленное чтение также указывает на неисправный конденсатор.
• Во-вторых, если показания увеличиваются, достигают определенного уровня l и падают до значения 1, это указывает на то, что конденсатор работает нормально.
• Для обеспечения точности рекомендуется измерить показания 4–5 раз.

Как проверить конденсатор с помощью мультиметра без настройки емкости

В основном малобюджетные цифровые мультиметры не включают измеритель емкости или настройки емкости. Однако даже с помощью этих мультиметров мы можем проверить конденсатор.

• Сначала снимите конденсатор с платы и полностью разрядите его.
• Установите мультиметр для измерения сопротивления и установите ручку переключателя на Ом или настройки сопротивления. Если мультиметр является ручным диапазоном, то существует несколько диапазонов измерения сопротивления (на ручном мультиметре). Всегда выбирайте более высокий диапазон от 20 кОм до 200 кОм для точности.
• Подсоедините провода мультиметра к клеммам конденсатора, красный провод к положительной клемме, а черный провод к отрицательной клемме, когда мы тестируем поляризованный конденсатор.
• Цифровой мультиметр покажет сопротивление на дисплее и сопротивление разомкнутой цепи (бесконечность). Обратите внимание, чтение было в течение короткого периода времени.
• Теперь отключите конденсатор от мультиметра и повторите проверку несколько раз.
• Каждая попытка теста должна показывать аналогичный результат на дисплее отличного конденсатора.
• Если при дальнейших проверках сопротивление не изменилось, значит, конденсатор разряжен.

Этот метод проверки конденсатора может быть неточным, но может отличить хорошие конденсаторы от плохих. Однако этот метод также не дает емкости конденсатора.

Какое обозначение микрофарад на конденсаторе?

Микрофарад написан маленьким символом, так как он слишком длинный. Таким образом, символ микрофарад — мкФ.

Какие значения следует учитывать, напечатанные на конденсаторе?

На конденсаторах напечатано значение напряжения и емкости

Что точнее? Проверка конденсатора в цепи мультиметром или ESR?

Как правило, профессионалы используют мультиметр и ESR для определения состояния конденсатора. Но профессионалы голосуют за ESR для проверки емкости. По их словам, система ESR дает более точные показания, чем обычный мультиметр.

Заключительные слова :

Мы написали эту статью о проверке конденсатора с помощью мультиметра в цепи в связи с обширными исследованиями. Обнаружение встроенного конденсатора довольно сложно. Хотя это кажется таким же простым, как проверка отдельного конденсатора, для этого нужна практика. Как профессионал, вы должны знать все хитрости. Мы рекомендуем, когда конденсатор объявлен неисправным, стоит отделить этот конденсатор от платы, а затем снова подтвердить значение; это потому, что мультиметр иногда дает ложные результаты. Стоит отметить, что профессионалы рекомендуют определять ESR при обнаружении конденсатора на плате. ESR означает эквивалентное последовательное сопротивление. По их словам, этот прибор дает более точные результаты мультиметра. Его использование, чтобы увидеть конденсатор так же просто, как с помощью мультиметра. Вы можете использовать его для проверки значений или более. Выбор за вами. В любом случае, мы надеемся, что вы легко обнаружите обнаружение внутренней цепи.

Связанный пост:

FLUKE 115 КОМПАКТНЫЙ ЦИФРОВОЙ МУЛЬТИМЕТР TRUE-RMS

Fluke 113 Мультиметр Utility True-RMS

Цифровой мультиметр Fluke 114 с TRMS для электриков

Теги Проверьте конденсатор с помощью мультиметра

Простые советы по проверке конденсатора с помощью мультиметра.

Поставить лайк и поделиться

Были ли у вас ситуации, когда вы застряли при проверке конденсатора? Если да, просто имейте в виду, что этот конкретный пост с простыми советами по проверке конденсатора предназначен для вас.

Проверка конденсатора — это то, что должен знать каждый, кто мечтает стать профессионалом в области электроники. Причина в том, что в большинстве электронных схем используются конденсаторы, и очень важно проверить конденсаторы перед их установкой или устранением неполадок неисправного устройства.

Конденсатор представляет собой электронное устройство, которое накапливает мощность в виде электрической энергии. Это важное устройство в электронике из-за множества функций, которые оно выполняет в схеме

. Существует так много способов проверить исправность конденсатора, которые были упрощены в этом посте.

Как проверить конденсатор традиционными методами.

Проверка конденсатора этим методом опасна и требует особой осторожности при проведении проверки.

ПРИМЕЧАНИЕ: наденьте защитное снаряжение, такое как защитные очки, во время теста.

Ниже приведены шаги, которые необходимо выполнить для проверки конденсатора традиционными методами.

• Снять схему с блока питания и снять одну из ножек конденсаторов с платы.
• Разрядить конденсатор. Как это сделать, подключив светодиод или большой резистор к клеммам конденсатора
• зарядить конденсатор, подключив его к сети 230 В на несколько секунд? как 1-10 секунд.
• Безопасно извлеките конденсатор из сети 230 В после подключения к сети 230 В.

• Теперь закоротите выводы конденсатора, коснувшись двух клемм. При проведении теста следует надеть защитные очки.
• Если конденсаторы дают большую искру, это означает, что конденсатор в порядке.
• Если появляется слабая искра, это означает, что конденсатор неисправен и требует замены.

Как проверить конденсатор с помощью аналогового мультиметра.

При проверке конденсатора с помощью аналогового мультиметра выполните следующие действия, чтобы получить хороший результат.

• Убедитесь, что проверяемый конденсатор полностью разряжен.
• Возьмите аналоговый мультиметр и подключите все щупы соответствующим образом.
• установите и установите режим измерения на Ом и выберите более высокий диапазон Ом.
• подключите щупы счетчика к клеммам конденсатора. И наблюдайте за показаниями.
• Если мультиметр показывает очень низкое сопротивление при тестировании с аналогом, это означает короткое замыкание конденсатора.
• Если на приборе нет отклонений, значит конденсатор открыт.
• Но когда метр показывает небольшое значение сопротивления и начинает уменьшаться со временем, это означает, что конденсатор в порядке и исправен.

Как проверить электронный диод с помощью мультиметра

Проверка конденсаторов цифровым мультиметром в режиме измерения сопротивления.

• Снимите проверяемый конденсатор с печатной платы.
• разрядите конденсатор, подключив светодиод или высокоомное сопротивление к двум клеммам конденсатора.
• Правильно подключите щупы цифрового мультиметра.
• установить мультиметр в режим Ом или сопротивление.
• Подсоедините щупы к клеммам конденсаторов соответственно (красный к плюсу и черный к минусу) и наблюдайте за показаниями.
• Счетчик будет отображать некоторую цифру, а с секундами будет отображаться OL (открытая линия).
• Извлеките измерительные щупы из конденсатора и вставьте их обратно примерно три раза подряд и запишите показания, которые вы получили три раза.
• Если показания, полученные в результате трех измерений, совпадают, это означает, что конденсатор неисправен и неисправен.
• Если показания отличаются, значит конденсатор исправен.

Проверка конденсатора мультиметром в емкостном режиме.

этот метод кажется простым и надежным, но основное отличие заключается в том, что не все мультиметры имеют емкостной режим. А вот те, у которых есть емкостной режим, измерения проводят точно.

Это шаги для выполнения режима измерения емкости конденсатора.

• Отсоединение конденсатора от печатной платы всегда является первым шагом при проверке конденсатора.
• убедитесь, что конденсатор правильно разряжен.
• правильно подсоедините щупы конденсатора и установите ручку в режим измерения емкости.
• подсоедините щупы измерителя к клеммам конденсатора.
• После подключения конденсатора к измерителю сразу же значение конденсатора будет отображаться на измерителе.

Проверка конденсаторов простым вольтметром.

• Снимите конденсатор с печатной платы и полностью разрядите его.
• проверьте напряжение конденсатора так как оно всегда написано в корпусе конденсатора.
• Теперь зарядите конденсатор напряжением ниже указанного в корпусе конденсатора. Например, конденсаторы на 16 В можно заряжать от источника постоянного тока на 9 В. Подключите источник напряжения параллельно конденсатору во время его зарядки. И удалить из питания через несколько секунд, например, 1-10 секунд.
• подключите датчики измерителя и установите измеритель в режим постоянного напряжения.
• Подсоедините щупы мультиметра к конденсатору сразу, как только он был снят с зарядки постоянным током, и измерьте напряжение.
• Если показания мультиметра близки к зарядному напряжению, значит конденсатор исправен.
• Когда показания далеки от зарядного напряжения, это означает, что конденсатор неисправен.

Нравится и делиться

Конденсаторный мультиметр

By Sparkrey 2 ноября 2020 г. Electronics1 Комментарий к записи Простые советы по проверке конденсатора с помощью мультиметра.

Советы о том, как разрядить конденсатор с помощью мультиметра

Как разрядить конденсатор с помощью мультиметра

Когда мы говорим о разрядке конденсатора с помощью мультиметра, у нас часто возникает неправильное представление. Итак, давайте сначала проясним одну вещь —

Мультиметр не используется непосредственно для разряда накопленной энергии конденсатора. Вместо этого люди используют его для измерения напряжения и мощности конденсатора, чтобы узнать, полностью ли он разряжен или нет.

Для этого процесса можно использовать различные инструменты, такие как лампочка или самодельный разрядник. Но все начинается с проверки фактического заряда конденсатора.

Первый шаг: проверка заряда конденсатора

Шаг 1. Отключите питание от источника питания

Убедитесь, что конденсатор отключен от источника питания. Если вы работаете с конденсатором в автомобиле, отключите аккумулятор. А для бытовой техники отключите устройство от розетки.

Шаг 2: Настройка мультиметра

Вам необходимо настроить мультиметр на максимальное допустимое напряжение постоянного тока. Поскольку разные мультиметры имеют различный предел напряжения постоянного тока, прочтите руководство пользователя, чтобы узнать конкретное ограничение напряжения постоянного тока мультиметра.

Затем поверните ручку, чтобы установить максимальное значение напряжения DV. Самая высокая настройка постоянного тока гарантирует, что вы получите наиболее точные показания конденсатора.

Шаг 3. Подключение мультиметра к конденсатору

Соедините два щупа мультиметра с двумя головками конденсатора. Неважно, к какой конденсаторной головке вы подключаете черный или красный щуп или наоборот. Аккуратно держите щупы на выводе конденсатора и проверяйте показания на дисплее.

Шаг 4: Понимание показаний

В зависимости от емкости конденсатора на дисплее мультиметра могут отображаться показания от нескольких вольт до нескольких сотен вольт. Если показания выше 10 В, это считается опасным, поскольку любое напряжение выше 10 В может привести к поражению электрическим током.

Несколько критических замечаний по показаниям напряжения конденсатора:

• Конденсатор не нужно разряжать, если показания ниже 10 В.
• Вы можете использовать отвертку или лампочку, чтобы разрядить конденсатор с напряжением от 10 до 99 В.
• Если конденсатор имеет напряжение выше 100 В, используйте специальный инструмент для разрядки конденсатора из соображений безопасности.

Теперь мы обсудим различные способы разрядки конденсатора с помощью лампочек, отверток и инструментов для разрядки.

Метод 1. Как разрядить конденсатор с помощью лампочки

Если у вас есть батарея конденсаторов с более высоким значением напряжения, вы можете использовать лампочку для ее надежной разрядки. Три стандартных напряжения конденсатора постоянного тока: 100 В, 200 В и 300 В. Вы можете использовать лампочку мощностью 75 Вт, чтобы разрядить эти конденсаторы.

Эти шаги включают:

1. Разомкните все переключатели на плате питания. Затем поднимите напряжение питания на конденсаторе до 100 В, при этом все переключатели должным образом разомкнуты.
2. Когда напряжение достигнет 100В, выключите переключатель зарядки устройства.
3. Подождите несколько секунд, пока на дисплее цифрового мультиметра (DMM) не отобразится результат строго при 100 В.
4. Когда вы увидите показания на уровне 100В, разомкните цепь переключателя зарядки.
5. После этого осторожно закройте соседний разрядный выключатель устройства.
6. Как только разрядник замкнут, подключенные лампочки начнут светиться тусклым светом.
7. Через несколько секунд снова разомкните разгрузочный переключатель.
8. Необходимо повторить шаги с 200В и 300В, чтобы конденсатор правильно пережёг использованные лампочки.
9. Наконец, надежно замкните короткозамыкатель, чтобы защитить конденсатор от поражения электрическим током.
10. С помощью мультиметра проверьте, правильно ли разряжен конденсатор.

Способ 2: использование отвертки

Еще один простой способ разрядить конденсатор — использовать отвертку. Это менее сложно и не требует особых навыков.

1. Сначала возьмите изолированную отвертку. Резиновая или пластиковая рукоятка отвертки работает как изолирующий барьер для предотвращения ударов.
2. Когда у вас есть изолированная отвертка, внимательно осмотрите ее ручку. Если пластик или резина рукоятки изношены, не используйте отвертку. На рукоятке отвертки не должно быть трещин и повреждений на прорезиненном участке.
3. Теперь вам нужно держать конденсатор активной рукой. Убедитесь, что вы не касаетесь клемм конденсатора. В целях безопасности рекомендуется браться за обе стороны корпуса конденсатора.
4. Когда вы держите корпус конденсатора, сфокусируйтесь на том, чтобы взять его за нижний конец. Когда вы используете неведущую руку, чтобы схватить конденсатор, ваша рука и палец образуют букву «С». Он предлагает вам максимальный контроль над захватами.
5. Теперь осторожно коснитесь отверткой двух полюсов конденсатора одновременно. Как только вы соедините отвертку с стержнями, она скоро разрядит устройство.
6. Через несколько секунд снимите отвертку с конденсатора. Затем соедините его с полюсами конденсатора, чтобы проверить, правильно ли он разряжен. Если искры нет, конденсатор разряжен правильно.

Метод 3: Использование разрядника

Если вы хотите снять большое напряжение с конденсатора, рекомендуется использовать разрядник. Вы можете сделать устройство своими руками.

Вещи, которые вам понадобятся:

• Два зажима аллигатора
• 12 калибровую проволоку
• Электрические ленты
• A 50 Вт 20K OHM Repector

. Шаги включают в себя:

Шаг 1: Соблюдение.0003

Вы должны помнить, что разрядник — это просто маленький резистор. Провода соединены зажимами типа «крокодил» для снятия напряжения с конденсатора. Итак, организуйте все необходимые элементы в одном месте, чтобы создать элемент для выгрузки.

Шаг 2: Подготовка проводов и зажимов типа «крокодил»

Сначала обмотайте два зажима типа «крокодил» изоляционной лентой. Оберните один зажим черной лентой, а другой — красной, чтобы быстро определить, какой конец резистора к какому. Затем с помощью ножниц разрежьте проволоку на две равные части, каждая длиной 6 дюймов.

При использовании более длинных проводов можно легко соединить концы с полюсами конденсатора.

Шаг 3. Отрежьте изоляцию провода

Используйте инструмент для зачистки проводов, чтобы отрезать примерно ½ дюйма от изоляции провода, чтобы извлечь медный провод. Кроме того, вы можете использовать лезвие бритвы или острый нож, чтобы аккуратно разрезать изоляцию. Затем вы можете использовать пальцы, чтобы потянуть оставшуюся часть проволоки.

Какой бы процесс вы ни выполняли, следите за тем, чтобы не повредить провод.

Шаг 4. Подсоедините провод к резисторным щупам

После того, как вы вытащили металлическую часть провода, вам нужно соединить его один конец с резистором. Вы можете использовать припои, чтобы соединить один конец каждого провода с одним полюсом резистора. После того, как вы соединили кабели с полюсами резистора, другую сторону каждого провода можно присоединить к конденсатору.

Шаг 5: Обмотка мест пайки

Этот шаг довольно прост. Используйте черную и красную изоляционную ленту, чтобы обернуть каждую точку пайки провода. Он защищает соединение от любой свободной активности. Кроме того, он выступает в качестве защиты от любых случайных поражений электрическим током.

Шаг 6: Соединение зажимов-крокодилов с проводом

На этот раз используйте свои навыки пайки, чтобы соединить свободные концы провода с зажимами-крокодилами. После спаивания зажимов типа «крокодил» с проводом, для надежности обмотайте их изолентой.

Шаг 7: Соединение зажимов типа «крокодил» с полюсами конденсатора

Поместите конденсатор на плоскую деревянную поверхность и убедитесь, что он не двигается. Теперь соедините каждый проводной зажим типа «крокодил» с одним полюсом конденсатора. Когда полюса связаны с резистором через провода, он быстро разрядит весь конденсатор.

Шаг 8: Проверка правильности разрядки

Теперь подключите мультиметр к щупам конденсатора и проверьте показания, чтобы определить, правильно ли разрядился конденсатор. Когда вы устанавливаете мультиметр на максимальное напряжение и подключаете конденсатор, показания должны быть ниже 10 В.

Если показания выше 10 В, правильно подключите зажимы типа «крокодил» и снова продолжите разрядку.

Вы можете следовать этим рекомендациям, чтобы узнать, как разрядить конденсатор переменного тока.

Заключительные слова

Для разрядки конденсатора не нужны знания ракетостроения. Он также не требует каких-либо специальных навыков. Тем не менее, когда вы работаете над разрядкой конденсатора с помощью мультиметра, вы должны быть внимательны и действовать осторожно, чтобы избежать поражения электрическим током.

Также обратите внимание, что мультиметр используется только для измерения напряжения конденсатора; он не играет активной роли в самом разгрузочном проекте. Для завершения всего процесса вам понадобится подходящий инструмент для разрядки или отвертка.

Как проверить конденсатор мультиметром?

Перейти к содержимому

Последнее обновление: 2 июня 20

Существует 5 различных методов проверки конденсатора с помощью мультиметра.

Метод 1: Традиционный метод проверки и проверки конденсатора ( рекомендуется не всем, а только профессионалам ) Убедитесь, что вы профессиональный инженер-электрик, и нет другого варианта проверить конденсатор, потому что он может привести к серьезным повреждениям во время этой практики.) Теперь идем дальше.

Предположим, вы хотите проверить конденсатор (например, конденсаторы вентиляторов, конденсаторы окружающего воздуха и т. д.)

Предупреждение и рекомендации по проверке конденсатора методом 1.

Для большей безопасности используйте 24 В постоянного тока. вместо 230 В переменного тока. при отсутствии требуемой системы постоянного тока 24 В вы можете использовать 220-224 В переменного тока, но вам необходимо сделать ряд резисторов (например, 1 кОм ~ 10 кОм, 5 ~ 50 Вт) для подключения между конденсатором и источником питания 230 В переменного тока. Так что я уменьшу текущую загрузку и выгрузку.

• Отключите подозреваемый конденсатор от источника питания или убедитесь, что хотя бы один кабель конденсатора отсоединен.
• Убедитесь, что он полностью загружен.
• Подсоедините кабели к клемме конденсаторов.
• Теперь подключите эти кабели к источнику переменного тока 230 В на очень короткое время (около 1-4 секунд) [или на короткий период времени, когда напряжение увеличится до 63,2% от напряжения источника].
• Отсоедините предохранительные провода от источника питания 230 В переменного тока.
• Теперь подключите клемму конденсатора (пожалуйста, будьте осторожны).
• Если искра сильная, то конденсатор исправен.
• Если он дает легкую искру, то это неисправный конденсатор и немедленно замените его.

Метод 2: Проверьте и проверьте конденсатор с помощью аналогового мультиметра (AVO = амперметр, напряжение, омметр)

• Убедитесь, что предполагаемый конденсатор полностью разряжен.
• Возьмите измеритель AVO.
• Выберите аналоговый измеритель в омах (всегда выбирайте самый высокий диапазон в омах).
• Подсоедините провода счетчика к клеммам конденсатора.
• Попробуйте прочитать и сравнить со следующими результатами.
• Короткие конденсаторы: короткий конденсатор имеет очень низкое сопротивление.
• Открытые конденсаторы: открытый конденсатор не покажет никакого движения (отклонения) на дисплее омметра.
• Хорошие конденсаторы: Сначала сопротивление будет низким, а затем постепенно увеличится до бесконечности. Это означает, что конденсатор в хорошем состоянии.

Способ 3: Проверьте конденсатор с помощью цифрового мультиметра

• Убедитесь, что конденсатор разряжен.
• Установите счетчик в поле Ом (установите его на 1000 Ом = 1 кОм).
• Подсоедините измерительные провода к клеммам конденсатора.
• Цифровое устройство будет отображать несколько цифр в течение одной секунды. Продолжай читать.
• А потом сразу вернуться на OL (Открытая линия). Каждый тест на шаге 2 покажет тот же результат, что и на шаге 4 и шаге 5. Конденсатор находится в хорошем состоянии.
• Если изменений нет, конденсатор разряжен.

Метод 4: Проверка конденсатора мультиметром в режиме измерения емкости

Примечание: Вы можете выполнить этот тест с помощью мультиметра, если у вас есть измеритель емкости на мультиметре. Также этот метод хорош для небольших конденсаторов.

• Убедитесь, что конденсатор полностью разряжен.
• Снимите конденсаторы с платы или схемы.
• Теперь выберите «Емкость» на мультиметре.
• Теперь подключите клемму конденсатора к кабелям мультиметра.
• Если показание близко к фактическому значению конденсатора (то есть значению, указанному на коробке с контейнером для конденсатора).
• Тогда конденсатор исправен. (Обратите внимание, что показание может быть меньше, чем фактическое значение конденсатора (значение, напечатанное на коробке с контейнером для конденсатора).
• Если вы читаете, что емкость значительно ниже или отсутствует, конденсатор разряжен и его необходимо заменить.

Метод 5: Проверьте конденсатор с помощью простого вольтметра.

• Убедитесь, что вы отсоединили один провод (не волнуйтесь, положительный (длинный) или отрицательный (короткий)) конденсатора в цепи (при необходимости вы также можете полностью отключить)
• Проверьте номинальное напряжение конденсатора, напечатанное на нем (как показано в примере ниже, где напряжение = 16 В)
• Теперь зарядите этот конденсатор в течение нескольких секунд до номинального значения (не точного, а меньшего значения, чем, например, заряд 16-вольтового конденсатора с 9В батарея). Убедитесь, что положительный (красный) кабель источника питания подключен к положительному (длинному) проводнику конденсатора, а отрицательный — к отрицательному. Если вы не можете его найти или не уверены, вот руководство о том, как найти отрицательную и положительную клемму конденсатора. Установите вольтметр на постоянный ток и подключите конденсатор к вольтметру, соединив положительный провод батареи с положительным выводом конденсатора, а отрицательный — с отрицательным.
• Запишите начальное значение напряжения на вольтметре. Если напряжение близко к конденсатору, конденсатор в хорошем состоянии. Если он показывает очень низкое значение, значит, конденсатор мертв. обратите внимание, что вольтметр покажет кратковременное показание, так как конденсатор будет разряжать вольт в вольтметр, и это нормально.

Ищи:

Как определить конденсатор SMD? (с мультиметром и без него)

Печатные платы широко используются почти в каждом оборудовании, которое мы используем. Печатная плата имеет множество компонентов, которые могут быть установлены на ней. Одним из основных компонентов печатной платы является конденсатор, конденсатор — это компонент, используемый для зарядки и разрядки источника энергии. Итак, как определить конденсатор SMD?

Как определить конденсатор SMD? (с мультиметром и без него)

Вы можете проверить или идентифицировать конденсаторы SMD двумя способами; Вы можете сделать это как с помощью мультиметра, так и без него . Чтобы сначала идентифицировать SMD, прежде чем тестировать его, вам нужно найти небольшой размер и бесконтактный элемент на вашей печатной плате или печатной плате. У него могут быть разные формы, потому что он имеет разные типы, но вы можете протестировать кого угодно.

Как определить конденсатор SMD с помощью мультиметра?

1. Подготовьте мультиметр . Отрегулируйте показания мультиметра для Ом, но в верхнем диапазоне, от 10 кОм до 1 мОм.
2. Снимите конденсатор . Вы должны удалить конденсатор из платы PCB перед его тестированием.
3. Используйте провода мультиметра . Начните надевать провод мультиметра на выводы конденсатора. Красный провод мультиметра используется для положительного вывода конденсатора, а черный провод мультиметра используется для отрицательного вывода конденсатора.
4. Наблюдать за показаниями . Показания мультиметра начнут медленно двигаться от нуля до бесконечности. Если у вас есть это показание, то ваш конденсатор работает, если показание постоянно на нуле, ваш конденсатор не работает.

Как определить конденсатор SMD без мультиметра?

Чтобы определить конденсатор без мультиметра, вы можете посмотреть его значения, на любом конденсаторе напечатаны его значения; Например, , это может быть 25 В и 2200 мкФ. Следующим тестом будет поиск его верхней поверхности; это хороший конденсатор, если верхняя поверхность конденсатора плоская. Если на поверхности конденсатора есть небольшие выпуклости или вогнутости, это плохой конденсатор.

Что такое конденсаторы поверхностного монтажа?

SMD или SMT — термины для конденсаторов; SMD означает устройство для поверхностного монтажа, в то время как SMT означает технологию поверхностного монтажа; он используется для его установки. Конденсаторы изготавливаются по разным технологиям, большое преимущество технологии SMD заключается в том, что производители могут легко производить массовое производство или производить .

Конденсатор обычно имеет два вывода; это позволяет легко монтировать его на любую печатную плату или печатную плату . Конденсаторы бывают разных типов, например, керамические конденсаторы и танталовые конденсаторы. Еще одним преимуществом конденсаторов является их низкая стоимость за счет простой конструкции.

Что такое конденсаторы поверхностного монтажа?

Конденсатор SMD является одним из наиболее важных и наиболее часто используемых конденсаторов , потому что конденсатор SMD имеет некоторые замечательные особенности, такие как небольшой размер и отсутствие выводов, эти особенности делают эти конденсаторы легко устанавливаемыми на любую печатную плату . Они также хорошо работают при использовании, в частности, с RF, , и могут быть очень полезны для любого производителя с большими объемами.

Изолятор используется для изоляции двух проводников конденсатора; изолятор может быть очень важен для хранения электроэнергии , потому что основная задача любого конденсатора — заряжать и разряжать электроэнергию. Конденсаторы SMD могут быть выполнены по-разному.

Например, диэлектрическая пластина может разделять две металлические пластины, диэлектрическая пластина так важна для конденсатора, а конденсатор назван в честь материала пластины. Конденсаторы могут быть разных цветов: коричневого, желтого или черного. Однако цвет границы зависит от цвета конденсатора. Если он черный, то кайма серебряная.

Какие существуют типы конденсаторов SMD?

Тип конденсаторов SMD зависит от материала диэлектрической пластины, и конденсатор назван в честь материала пластины, например, многослойный керамический конденсатор, танталовый и электролитический конденсатор:

Многослойный керамический конденсатор

In у этого конденсатора диэлектрическая пластина изготовлена ​​из керамики, и номиналы этих конденсаторов могут различаться от одного к другому , и это основано на электрических свойствах керамики. Эти конденсаторы меньше по размеру, чем другие конденсаторы из-за керамики, керамика, используемая в этих конденсаторах, имеет много типов.

Примерами различных типов керамики являются диоксид титана, титанат бария и барий-стронций . Эта разница в продуктах может обеспечить желаемый температурный коэффициент для конденсатора. Другой особенностью этого типа является диизоляция, которая может быть достигнута за счет различных слоев диэлектрической пластины.

Танталовый конденсатор

Основное отличие керамических конденсаторов от танталовых заключается в высокой емкости тантала . Для конструкции этих конденсаторов используются несколько разных корпусов, и это зависит от требований к конденсатору и его конструкции. Методы кодирования, маркировка и соответствующие стандарты используются для определения других номиналов конденсатора.

Электролитический конденсатор

Этот конденсатор также имеет высокую емкость и низкую стоимость ; Вы всегда можете найти их напряжение и значение на их верхней поверхности. Значения этих конденсаторов могут быть двух типов: либо значения в мкФ, либо с использованием кода. Так, например, если на поверхности конденсатора 33 и 6в, то у него 33мкФ и 6в. Другой метод или значения (с использованием кодов):

Е	2,5
Г	4
Дж	6,3
А	10
С	16
Д	20
Е	25
В	35
Н	50

SMD и SMT — это одно и то же?

Нет, это не одно и то же; SMD означает устройство для поверхностного монтажа. SMD относится к самому конденсатору или электрическому компоненту. Напротив, SMT означает технологию поверхностного монтажа, это технология, используемая для установки компонентов на PCB или печатная плата.

Как узнать полярность конденсатора?

Полярность можно определить по белой и черной линиям на концах конденсатора для поверхностного монтажа . Также, Важным сейчас при проверке маленьких закругленных является то, что отрицательная сторона определяется по его черным углам. Между тем положительную сторону можно определить по линии или полосе на конденсаторе.

Как узнать, является ли конденсатор неполярным?

Главной особенностью полярного конденсатора являются линии или полоса на его корпусе . Если полос и линий нет, то конденсатор неполярный. Кроме того, неполярные конденсаторы имеют специальные цвета, например, серый, коричневато-желтый, коричневый. Между тем, резисторы SMD обычно имеют черный цвет .

Каковы преимущества конденсаторов SMD? Конденсаторы SMD

могут иметь множество преимуществ, например:

• Имеют небольшие размеры.
• Высокая производительность.
• Их низкая стоимость.
• Простая установка с использованием современных машин.
• По мере увеличения производства стоимость снижается.

Каковы недостатки конденсаторов SMD?

Несмотря на множество преимуществ, у них есть и недостатки; например:

• Их небольшой размер затрудняет их ремонт.
• Обладают низкой теплоемкостью.
• Трудно управлять ими вручную из-за их размера.
• Легко повредить.

Для чего используются конденсаторы SMD?

Конденсаторы SMD широко используются во многих приложениях и устройствах, например:

• Внутри каждого электронного оборудования может быть конденсатор SMD. Благодаря небольшим размерам легко устанавливается на любую печатную плату.
• Каждый производитель использует конденсаторы SMD из-за их низкой стоимости и высокой массовости производства.

Заключение

Подводя итог, для идентификации или проверки любых SMD-конденсаторов необходимо сначала удалить их с печатной платы , поскольку нет возможности проверить конденсатор, не сняв его. Выводы конденсаторов — это детали, используемые для проверки конденсатора. При подключении конденсатора к печатной плате до них нельзя добраться проводами мультиметра .

Еще один способ проверить или идентифицировать конденсаторы — без мультиметра. Определить, какой конденсатор хороший, а какой нет, можно по его верхней поверхности . Если у него нет плоской поверхности, это плохой конденсатор.

Существует несколько типов конденсаторов; каждый из них имеет свой особый материал диэлектрической пластины, и каждый материал имеет свои свойства, которые отличают их друг от друга . Однако конденсаторы SMD, как правило, имеют общие преимущества, например, низкую стоимость, небольшие размеры и простоту установки, но имеют и некоторые недостатки.

Небольшой размер конденсаторов затрудняет их ремонт. Как только конденсатор вышел из строя, вы ничего не можете сделать, кроме как заменить его . Конденсаторы действительно важны для каждого производителя.

Похожие чтения:

Как отличить положительный и отрицательный на конденсаторе? И протестировать?

Как проверить регулятор напряжения на тракторе? Вот Как!

Как определить положительную и отрицательную клемму двигателя постоянного тока?

Почему напряжение уменьшается при увеличении тока?

Почему напряжение в параллельной цепи постоянно, но не…

Как определить сгоревший компонент поверхностного монтажа? (Каждый тип SMD)

Мухаммад Яссер

Я амбициозный и миролюбивый человек, который всегда стремится стать лучше и узнать больше. Я люблю читать и писать, письмо помогает мне очистить свой разум и лучше думать. Одним из моих увлечений являются проекты «сделай сам», я люблю делать все сам, и мне так приятно учить других людей тому, что знаешь ты. Помощь людям делает из вас великого человека.

Как проверить конденсатор? 2022 Complete Guide

Конденсаторы относятся к категории пассивных электронных компонентов. Основная функция конденсатора заключается в хранении электрической энергии, находящейся в определенном электрическом поле.

Типовой конденсатор имеет две клеммы. Эффект от использования конденсатора известен как емкость.

Таким образом, когда вы вводите конденсатор в цепь, вы добавляете емкость этой цепи.

Содержание

• 1 Как работает конденсатор?
• 2 Как выглядит конденсатор?
• 3 Зачем мне проверять конденсатор?
• 4 Какие существуют способы проверки конденсаторов?
  • 4.1 Тест напряжения
  • 4.2 Тест нагрузки DC
  • 4. 3 Тест на нагрузку переменного тока
  • 4.4 Тест утечки
  • 4,5 Диэлектрический абсорбционный тест
• 5 Шаги для тестирования Capacitors
  2
• .
• 5.2 Проверка конденсатора с помощью осциллографа с настройкой емкости
• 5.3 Проверка конденсатора с помощью цифрового мультиметра без настройки емкости
• 5.4 Проверка конденсатора с помощью аналогового мультиметра

6 Проверка конденсатора с помощью 2-вольтметра 9000 7 Признаки неисправного конденсатора

8 Можно ли проверить конденсатор, не снимая его?

9 На что следует обратить внимание при покупке мультиметра?

10 Вывод

Как работает конденсатор?

Прежде чем мы приступим к тестированию конденсатора, было бы разумно узнать, как он работает. Как мы определили, основной функцией конденсатора является накопление потенциальной энергии. Но как это достигается?

Конденсатор состоит из двух проводящих пластин. Эти пластины могут быть изготовлены из различных материалов, включая бумагу, пластик, слюду и тефлон. Пластины разделены изолирующей пленкой, называемой диэлектриком.

Когда конденсатор подключен к источнику напряжения, положительная пластина будет иметь положительный заряд, а отрицательная — отрицательный.

Как выглядит конденсатор?

Конденсаторы бывают разных форм и размеров, но все они изготавливаются с использованием одинаковых методов. Наиболее распространенная форма конденсатора представляет собой небольшой дискообразный кусок пластика с двумя металлическими пластинами по обе стороны от него.

Эти две металлические пластины соединены тонким слоем изолирующего материала, который их разделяет. Небольшое отверстие на одной стороне конденсатора позволяет более эффективно протекать току между ними, когда конденсатор подключен к батарее.

Зачем проверять конденсатор?

Проверка конденсатора важна, поскольку она позволяет определить, был ли конденсатор поврежден или нет. Поврежденный конденсатор не сможет правильно накапливать электрическую энергию. Это приведет к ухудшению работы схемы и даже может привести к повреждению других компонентов схемы.

Наиболее распространенной причиной повреждения конденсатора является перезарядка. Перезарядка может произойти, если вы оставите устройство подключенным к розетке слишком долго или если вы оставите его подключенным к аккумулятору без какой-либо нагрузки. Другие причины включают физическое повреждение, тепловое и химическое воздействие.

Какие существуют способы проверки конденсаторов?

Существует несколько способов проверки конденсатора на наличие дефектов:

Проверка напряжения

Это самая простая проверка конденсатора. Он включает в себя подключение источника переменного тока к конденсатору и измерение напряжения на нем. Если вы видите показания напряжения, это означает, что конденсатор в хорошем состоянии. Если вы не видите никаких показаний напряжения, это означает, что конденсатор неисправен.

Тест нагрузки постоянным током

Это еще один простой способ проверить конденсаторы на наличие дефектов. Этот метод включает приложение определенной нагрузки постоянного тока к конденсатору и измерение его вольт-амперной характеристики при различных условиях нагрузки (т. е. при увеличении нагрузки постоянного тока).

Если дефектов нет, то эта кривая должна быть линейной для всех испытанных нагрузок и должна проходить через точку (0В, 0А). При наличии дефектов вольтамперная характеристика будет нелинейной и не будет проходить через точку (0В, 0А).

Испытание под нагрузкой переменного тока

Этот тест аналогичен тесту под нагрузкой постоянного тока. Единственное отличие состоит в том, что в данном случае используется источник переменного напряжения вместо источника постоянного напряжения. Также можно комбинировать испытания под нагрузкой переменного и постоянного тока, а затем совместно анализировать результаты.

Испытание на утечку

В этом методе конденсатор заряжается высоким напряжением, а затем измеряется кривая спада его заряда как функция времени. Этот тест может быть выполнен либо в режиме тока, либо в режиме напряжения, в зависимости от типа тестируемого конденсатора.

Испытание на диэлектрическую абсорбцию

Это испытание проводится для измерения коэффициента рассеяния конденсатора во времени. Этот тест также известен как «релаксация емкости» или «разряд емкости» и является очень распространенным способом проверки конденсаторов.

Когда конденсатор заряжается, на нем возникает определенное напряжение, которое вызывает протекание тока в конденсатор и из него.

Величина тока, втекающего в конденсатор и выходящего из конденсатора, зависит от емкости конденсатора.

Если нет дефектов емкости, то этот ток будет постоянным на всех фазах работы.

Однако если в диэлектрике есть дефекты, то этот ток со временем изменится.

Это изменение может быть измерено с помощью осциллографа для измерения напряжения на конденсаторе, а также измерения втекающего и вытекающего тока с течением времени.

Этапы тестирования конденсаторов

Теперь, когда мы рассмотрели различные методы и приемы тестирования конденсаторов, давайте теперь рассмотрим этапы, которые необходимо выполнить, и инструменты, которые следует использовать при тестировании конденсаторов.

Проверка конденсатора с помощью цифрового мультиметра с настройкой емкости

В этом случае цифровой мультиметр имеет настройку емкости. Выполните следующие действия, чтобы выполнить тест:

Шаг 1: Отсоедините конденсатор от цепи.

Шаг 2: Настройте цифровой мультиметр на измерение емкости.

Шаг 3: Подсоедините один щуп цифрового мультиметра к обкладкам конденсатора, а другой щуп соедините с землей.

Шаг 4: Показания цифрового мультиметра должны быть очень близки к емкости конденсатора. Если нет, то вам следует заменить конденсатор.

Проверка конденсатора с помощью осциллографа с настройкой емкости

В этом случае осциллограф имеет настройку емкости. Выполните следующие действия, чтобы выполнить тест:

Шаг 1: Отсоедините конденсатор от цепи;

Шаг 2: Установите осциллограф для измерения емкости;

Шаг 3: Подсоедините один щуп осциллографа к обкладкам конденсатора, а другой щуп – к земле;

Шаг 4: Вы должны увидеть сигнал на осциллографе. Если нет, то вам следует заменить конденсатор.

Проверка конденсатора с помощью цифрового мультиметра без настройки емкости

Шаг 1: Отсоедините конденсатор от цепи

Шаг 2: Установите цифровой мультиметр для измерения сопротивления.

Показания мультиметра должны быть в омах. Если ваш мультиметр имеет регулируемый диапазон сопротивления, установите его на показания до 1000 Ом.

Шаг 3: Подсоедините мультиметр к клеммам конденсатора. Убедитесь, что подключение к соответствующим клеммам выполнено правильно.

Шаг 4: Запишите показания мультиметра, особенно начальное сопротивление, которое вам удалось записать с помощью мультиметра.

Шаг 5: Снова подключите мультиметр к конденсатору и снимите показания.

Шаг 5: Теперь показания мультиметра должны быть считаны в омах. Если нет, то вам следует заменить конденсатор.

Использование аналогового мультиметра для проверки конденсатора

Если у вас нет цифрового мультиметра, вы можете продолжить использовать аналоговый мультиметр для этой работы. Вот шаги, которые необходимо выполнить при использовании аналогового мультиметра:

Шаг 1: Отсоедините конденсатор от цепи.

Шаг 2: Настройте мультиметр на измерение сопротивления. Обычно это обозначается символом ОМ или омега.

Шаг 3: Подсоедините мультиметр к выводам конденсатора. Посмотрите на знаки выводов, которые являются положительными и отрицательными терминалами.

Шаг 4: Проверьте показания аналоговых мультиметров. Типичный аналоговый мультиметр имеет желтую стрелку. Поведение стрелки подскажет, хороший конденсатор или плохой.

Если стрелка сначала показывает низкое сопротивление, а затем постепенно достигает максимального значения, это признак того, что конденсатор находится в идеальном состоянии.

Если стрелка показывает низкое сопротивление и вообще не двигается, это может быть признаком короткого замыкания конденсатора. Это не оставляет вам другого выбора, кроме как сделать замену.

Если стрелка начинает показывать высокое сопротивление и постепенно наклоняется до минимального значения, это признак разрядки конденсатора. Это не оставляет вам другого выбора, кроме как сделать замену.

Если стрелка показывает высокое сопротивление и вообще не двигается, это может быть признаком короткого замыкания конденсатора. Это не оставляет вам другого выбора, кроме как сделать замену.

Проверка конденсатора с помощью вольтметра

Помимо мультиметров, вы также можете проверить конденсатор с помощью вольтметра. Вот шаги, которые необходимо выполнить при использовании вольтметра:

Шаг 1: Отсоедините конденсатор от цепи.

Шаг 2: Настройте вольтметр на измерение напряжения постоянного тока; Показания вашего вольтметра должны быть очень близки к нулю вольт.

Шаг 3: Подсоедините один щуп вольтметра к обкладкам конденсатора, а другой щуп соедините с землей;

Шаг 4: Проверьте номинальное напряжение конденсатора. Эта информация обычно указывается на крышке вашего конденсатора. Число обычно обозначается заглавной буквой V. Важно проверить номинальное напряжение вашего конденсатора, так как это определит, какую мощность может выдержать ваш конденсатор.

Шаг 5: Если у вас 12-вольтовая батарея, вы сможете получить около 12 вольт от отрицательной клеммы вашей батареи. Если нет, то вам может потребоваться замена конденсатора.

Признаки неисправного конденсатора

Помимо выполнения всех вышеперечисленных тестов, несколько контрольных признаков предупредят вас о проблемах с конденсатором. Эти признаки могут различаться в зависимости от устройства и приложения. Эти признаки включают:

-Устройство не запускается или не включается: Если ваше устройство не запускается или не включается, это может быть признаком проблемы с вашим конденсатором.

— Устройство гудит или гудит: Вы слышите жужжание или жужжание при включении устройства? Это может быть признаком проблемы с конденсатором.

-Устройство не имеет питания: Если вы не получаете питание от вашего устройства, это может быть признаком проблемы с вашим конденсатором. В некоторых случаях это вызвано обрывом цепи между аккумулятором и печатной платой.

— Устройство издает звук, похожий на звук работающего электродвигателя: Если вы слышите звук, похожий на звук работающего электродвигателя, это может быть признаком неисправности конденсатора.

-Устройство не будет работать от батареи, и вы проверили проводку: Если вы проверили проводку, но она по-прежнему не работает, это может быть связано с обрывом цепи в проводке между вашей батареей и печатной платой.

Если на устройство не подается питание и оно не включается, проверьте наличие следующих признаков:

— Устройство имеет запах горелого пластика: это один из наиболее распространенных признаков неисправности конденсатора. Запах может быть из-за неисправного конденсатора или перегоревшего соединения.

-Устройство не будет держать заряд, когда оно подключено к батарее (или если вы отключите его от батареи): Это еще один признак того, что с вашим конденсатором что-то не так. Если вы получаете заряд от своего устройства при подключении к аккумулятору, вероятно, проблема связана с одним из проводных соединений между конденсатором и печатной платой.

Можно ли проверить конденсатор, не снимая его?

Конденсатор можно проверить, не снимая его с блока, но делать это не рекомендуется. Проверка конденсатора, не снимая его с устройства, позволит вам определить, есть ли проблема с вашим конденсатором или что-то еще не так с вашим устройством.

На что следует обратить внимание при покупке мультиметра?

Как мы уже видели, мультиметры играют важную роль, когда дело доходит до проверки конденсаторов. Как цифровые, так и аналоговые мультиметры способны проверять ваши конденсаторы и давать точные результаты.
