Как пользоваться мультиметром Как пользоваться мультиметром

23 сентября 2022

Гирин Кирилл

Мультиметр – это универсальный измерительный прибор, востребованный при диагностике электрических цепей и смежного оборудования. Устройство подходит для бытового и профессионального использования, позволяет выполнить прозвонку, определить напряжение, сопротивление и силу тока. Техника обладает множеством дополнительных функций, обеспечивающих качественное проведение монтажных и ремонтных работ.

В материале:

• Знакомство с устройством
• Особенности проведения замеров
• Как проверить напряжение мультиметром?
• Как проверить ток мультиметром?
• Как измерить сопротивление мультиметром?
• Прозвонка
• Часто задаваемые вопросы
• Как приобрести мультиметр?

Знакомство с устройством

Перед тем как пользоваться мультиметром, стоит изучить его элементы. В верхней части устройства расположен жидкокристаллический дисплей. На нем отображаются результаты измерений и режимы работы. Количество числовых элементов и обозначений зависит от модели.

Рис. 1 Дисплей мультиметра

В центре мультиметра расположен переключатель. Он позволяет выбрать режим работы и диапазон измерений. Для выключения прибора переключатель переводится в вертикальное положение.

Рис. 2 Переключатель функций

В нижнем правом углу находится разъем для проверки транзисторов, активируемый в режим hFE.

Рис. 3 Разъем для проверки транзисторов

Разъемы для подключения щупов присутствуют в нижней правой части прибора. В верхний устанавливается красный (положительный) щуп при измерениях в диапазоне до 10 А. Средний также предназначен для положительного щупа. Его используют при работе с любыми токами, кроме 10 А.

В последнем разъеме размещается отрицательный (черный) щуп.

Рис. 4 Разъемы для подключения щупов

Чтобы подробнее узнать о том, как измерять мультиметром, необходимо познакомиться со всеми доступными режимами.

Обозначение	Расшифровка	ИзображениеDCV
DCV	Работа с постоянным напряжением
ACV	Работа с переменным напряжением
DCA	Работа с постоянным током
Ω	Работа с сопротивлением
Изображение диода	Работа в режиме прозвонки

Щупы, необходимые для проведения манипуляций, входят в комплект поставки.

Они имеют заостренные концы и специальные разъемы для подключения к прибору.

Обратите внимание. Некоторые производители предлагают стрелочные мультиметры. Они обладают аналогичным функционалом, но измерения выполняются с использованием различных шкал.

Рис. 5 Стрелочный мультиметр

Особенности проведения замеров

Посредством мультиметра измеряется широкий спектр параметров. Малые размеры и высокая мобильность позволяют с комфортом использовать устройство на высоте и в ограниченных пространствах.

Перед началом операций важно убедиться в исправности оборудования. В этом поможет пошаговая инструкция «Как проверить мультиметр»

.

• Подключите щупы в средний и нижний разъем.
• Включите режим «Прозвонка».
• Сомкните токоведущие концы щупов.

Если прибор исправен, раздастся звуковой сигнал, а показатели на дисплее претерпят изменение. Устройства, не поддерживающие звуковую индикацию, просто изменяют числа на экране.

Рис. 6 Как проверить мультиметр на работоспособность

Как проверить напряжение мультиметром?

Знать, как проверить напряжение мультиметром, должен каждый мастер. Это одна из наиболее распространенных операций при использовании прибора.

Инструкция, как измерить напряжение мультиметром.

1. Выбрать подходящую функцию: переменное или постоянное напряжение. При работе с бытовой розеткой это ACV.
2. Установить диапазон измерений.
3. Подключить щупы в средний и нижний разъем.
4. Разместить контактные элементы щупов в отверстиях розетки.

Если все выполнено верно, на экране появится напряжение в сети.

Рис. 7 Как проверить розетку мультиметром

Допускается работа с мобильными источниками питания.

Перед тем как проверить батарейку мультиметром, необходимо переключиться в режим DCV. Щупы присоединяются к контактной группе, обозначенной «+» и «-». Как и в случае с розеткой, на экране появятся данные о вольтаже.

Рис. 8 Проверка батарейки мультиметром

Аналогичные рекомендации можно дать тем, кто не знает, как проверить аккумулятор мультиметром. Операция похожа на работу с батарейкой. После выбора режима DCV необходимо установить щупы на клеммы. Если выдаваемое значение меньше 11,5 В, батарея требует зарядки.

Рис. 9 Проверка аккумулятора мультиметром

Как проверить ток мультиметром?

Узнать, как проверить ток мультиметром, поможет пошаговая инструкция.

1. Выберите режим DCA при помощи регулятора.
2. Установите щупы в соответствующие разъемы. При этом важно помнить о 10-амперном диапазоне.
3. Последовательно подключите мультиметр к цепи.

Параллельное подключение устройства не позволит произвести замеры. При сборке тестовой цепи нужно проявить должную внимательность.

Рис. 10 Схема подключения амперметра при измерении силы тока

Как измерить сопротивление мультиметром?

Перед тем как измерить сопротивление мультиметром, необходимо выбрать подходящий режим — Ω, а также соответствующий диапазон. В дальнейшем стоит выполнить ряд действий:

• отключить питание в цепи;
• подключите щупы в нижний и средний разъем;
• установите щупы на целевые участки цепи.

При измерении сопротивления на табло могут появиться значения OL, OVER или 1. Это свидетельствует о неправильном выборе диапазона измерений. Чтобы продолжить работу, необходимо сменить диапазон.

Рис. 11 Как проверить сопротивление мультиметром

Если Вы не знаете, как проверить ТЭН мультиметром, воспользуйтесь методикой измерения сопротивления. Для этого выберите соответствующий режим и подключите щупы к токоведущим частям элемента. Если сопротивление близко или равно 0, значит, ТЭН неисправен.

Рис. 12 Проверка ТЭНа мультиметром

Прозвонка

Узнать, как проверить провод мультиметром, а также как мультиметром найти разрыв цепи поможет обычная прозвонка.

Как с помощью мультиметра определить целостность кабеля: пошаговая инструкция.

1. Токоведущие щупы подключаются к соответствующим разъемам.
2. На мультиметре устанавливается режим «Прозвонка».
3. Щупы присоединяются к противоположным концам провода.

Если с кабелем все в порядке, раздастся соответствующий сигнал. При обрыве мультиметр не произведет каких-либо действий.

Рис. 13 Прозвонка при целом кабеле

Рис. 14 Прозвонка при разрыве цепи

Часто задаваемые вопросы

Как проверить катушку зажигания мультиметром?

Для проверки катушки зажигания необходимо перевести прибор в режим измерения сопротивления, после чего подключить щупы к контактам катушки. Показатель сопротивления в пределах 6 – 8 кОм свидетельствует об исправности узла.

Рис. 15 Проверка катушки зажигания мультиметром

Как проверить транзистор мультиметром?

Для проверки транзистора мультиметром необходимо:

• выбрать режим проверки сопротивления;
• установить красный щуп на центральный контакт, а черным поочередно коснуться остальных;
• если прибор демонстрирует равномерное снижение показателей, значит, элемент исправен.

Также можно использовать соответствующий разъем для проверки транзисторов. Он повышает удобство процедуры, позволяет подключать контактные элементы в специальные пазы.

Рис. 16 Проверка транзистора мультиметром

Как проверить генератор мультиметром?

Проверочная процедура представлена многоуровневым процессом, требующим высокой слаженности действий от мастера. Для проведения работ необходимо.

• Установить автомобиль в неподвижном положении. Обеспечить доступ к генератору.
• Выбрать режим работы с напряжением, указав диапазон измерений.
• Подключить щупы к соответствующим клеммам на АКБ. Надежно зафиксировать прибор.
• Запустить двигатель автомобиля. После прогрева увеличить нагрузку на силовой агрегат.
• Включить потребителей электроэнергии: фары, печку, магнитолу и т. д.
• Ознакомиться с показателями мультиметра.

Если прибор выдает более 14 В на работающем двигателе и более 13,5 В при включенных потребителях, значит, генератор исправен. Более низкие значения свидетельствуют об износе щеток, повреждении генератора или проблемах в сети.

Как приобрести мультиметр?

Приобрести мультиметры поможет магазин «РИНКОМ». Мы предлагаем функциональную продукцию от ведущих производителей. Изделия соответствуют требованиям отраслевых нормативов, обладают значительным эксплуатационным ресурсом. Ознакомиться с полным спектром товаров поможет соответствующий раздел каталога.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

20 декабря 2022

Лучшие отвертки для домашнего и производственного использования

24 октября 2022

Лучшие автомобильные домкраты для бытового и профессионального использования

20 июня 2022

Полировка металла

8 марта 2022

Полировка металла на производстве и в быту

Все статьи

Подписывайтесь на нас

Присылаем скидки на инструмент и только полезную информацию!

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Каталог

Корзина Сравнить

Вход

Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

?>

Как пользоваться мультиметром — FunnyHat makers

Вам могут быть интересны другие наши статьи:

Что такое электричество?

Напряжение, ток, сопротивление и закон Ома

Что такое цепь?

Как использовать макетную плату

Основные разъемы

Полярность

Последовательное и параллельное соединение

Переменный и постоянный ток

Основы печатных плат

Комикс «Паять просто»

В статье разберёмся, что такое мультиметр и как им пользоваться. Вы научитесь измерять напряжение, ток, сопротивление и проверять, что в цепи нет разрывов. Узнаете, что это незаменимый инструмент, который используется для диагностики цепей, изучения схем и даже для проверки батареек.

Знакомьтесь, мультиметр #

ru\/wiki\/how-to-work-with-multimeter\/"}»>

Мультиме́тр — это электроизмерительный прибор, объединяющий в себе несколько функций.

В минимальном наборе включает функции измерения напряжения, тока и сопротивления. Существуют цифровые и аналоговые мультиметры.

Название «мультиметр» закрепилось именно за цифровыми измерителями. Аналоговые приборы в разговорной речи часто называют «тестер», «авометр», а иногда «Цешка» (от названия советских приборов серии «Цхххх»).

Из чего состоит мультиметр #

Мультиметр состоит из трех частей:

• Дисплей — показывает величину измерения

• Ручка выбора — позволяет настроить мультиметр для считывания различных параметров

• Разъёмы — отверстия для подключения щупов

Ручка выбора

ru\/wiki\/how-to-work-with-multimeter\/"}»>

Числа вокруг ручки выбора — это максимальное значение измеряемой величины. Например, если вы хотите измерить напряжение до 20 В, установите ручку в положение «20V». В этом режиме мультиметр сможет измерить напряжение от 2 до 19.99 вольт.

Предупреждение! Если вы новичок, то пользуйтесь мультиметром для измерений в цепях низкого постоянного тока (настройки мультиметра с прямыми, а не кривыми линиями).

Большинство мультиметров могут измерять переменный ток, но цепи переменного тока могут быть опасны. При неправильном использовании мультиметра даже настенная розетка может вас покалечить или убить!

Постоянный и переменный ток

Если надо измерить напряжение в цепи с постоянным током, например, батарейки, — установите ручку выбора в диапазон, где рядом с V нарисована прямая линия.

Если вы хотите измерить напряжение в цепи с переменным током, установите ручку выбора в диапазон, где рядом с V нарисована волнистая линия. Помните про вашу безопасность и будьте осторожны!

Перегрузка

Если выбрать настройку, которая слишком мала для измерения, то ничего страшного не случится. Мультиметр отобразит на дисплее 1. Так он сообщает вам, что перегружен или измеряемая величина находится вне диапазона. Попробуйте изменить положение ручки выбора на следующее максимальное значение и повторите ваши измерения.

Разъёмы

Чаще всего у мультиметра есть 3 разъёма на лицевой стороне. Щупы подключаются к двум из них:

• COM — «общий» разъём. Почти всегда подключается к «земле» или «-» цепи. Чаще всего черного цвета.

• mAVΩ — разъём для измерения тока, напряжения и сопротивления. Чаще всего красного цвета.

• 10A — специальный разъём, используемый при измерении больших токов (более 200 мА).

Типы щупов

Щупы подключаются к мультиметру с помощью специального разъёма. Он называется «банан», и любой щуп с таким разъёмом будет работать с этим измерителем.

На другом конце могут быть разные типы щупов:

• Игольчатый щуп — стандартный тип щупа

• Щуп типа «крокодил» — удобен для подключения к толстым проводам или контактам на макетной плате. Подходит для проведения долгосрочных тестов — вам не надо держать щупы, пока вы проверяете схему.

• Щуп-крючок — удобен при работе с платами.

• Щуп-пинцет — удобен при проверке компонентов SMD.

Измерения при помощи мультиметра #

Измерение напряжения

Измерим напряжение на мизинчиковой батарейке (АAА).

Перед началом работы вставьте черный щуп в разъём COM, а красный щуп в разъём mAVΩ. Производитель указал на батарейке напряжение 1.5В, значит установите ручку мультиметра в положение «2V» для постоянного тока.

Прижмите черный щуп к «-» батарейки, а красный щуп к «+». Если батарейка новая, на дисплее будет около 1.5 В или чуть больше.

Что будет, если поменять местами красный и черный щупы? На дисплее будет то же самое значение, но со знаком минус.

Мультиметр измеряет напряжение относительно COM разъёма. Какое напряжение на «+» батареи по сравнению с «общим» контактом? 1.5 В. Если поменять щупы местами, мы определим «+» как общую или нулевую точку. И теперь напряжение на «-» аккумулятора по сравнению с нашим новым нулем -1.5В!

ru\/wiki\/how-to-work-with-multimeter\/"}»>

Теперь соберём простую схему: возьмём макетную плату, резистор номиналом 1 кОм, синий светодиод и блок питания для макетной платы.

Сначала проверим напряжение на блоке питания (БП). Это делается для того, чтобы избежать порчи деталей. Если схема рассчитана на напряжение питания от 4.5В до 5 В, а мультиметр покажет другое значение, то надо проверить или заменить блок питания.

Напряжение питания нашего БП — 5В, поэтому установите ручку мультиметра в положение «20V» в диапазоне постоянного тока. Прижмите щупы к металлическим контактам с подписями GND и +5V (VCC). На дисплее отобразится значение напряжения блока питания. Если всё в порядке, переходите к проверке напряжения на выходе БП.

Проверка напряжения на выходе БП выглядит так: прикладываем щупы к концам проводов, подключенных к «+» и к «-» блока питания.

Теперь проверим схему в разных точках. Такая проверка называется методом узловых потенциалов и является основным способом проверки цепей.

Измеряя напряжение в цепи, мы можем увидеть, какое напряжение требуется каждому компоненту. Сначала измерим всю цепь. Измеряя от точки, где напряжение поступает к резистору, а затем от места заземления на светодиоде, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Теперь определим, какое напряжение потребляет светодиод. Это называется падением напряжения на диоде. Если сейчас вам не понятны некоторые термины — ничего страшного. По мере изучения электроники вы будете всё больше понимать, о чём идёт речь. Сейчас важно запомнить, что можно измерять различные части схемы для анализа схемы в целом.

ru\/wiki\/how-to-work-with-multimeter\/"}»>

Сейчас светодиод потребляет 2.66В из доступных 5В источника питания. Это ниже, чем его рабочее напряжение, потому что через схему протекает лишь небольшой ток, но об этом чуть позже.

Измерение сопротивления

Обычные резисторы имеют цветовую маркировку. Есть много онлайн-калькуляторов, но если у вас нет доступа к Интернету, то мультиметр вас выручит.

Возьмите любой резистор, установите ручку мультиметра в положение «20kΩ», и прижмите щупы к ножкам резистора.

На дисплее вы увидите одно из трёх значений: 0.00, 1 или фактическое значение резистора.

• Если мультиметр показывает 0.00 — резистор может быть нерабочим или выбрано слишком большое максимальное значение. Передвиньте ручку в положение «2kΩ» или «200Ω» и повторите измерение.

• Если мультиметр показывает 1 или OL — мультиметр перегружен. Передвиньте ручку в положение «200kΩ» или «2МΩ» и повторите измерение.

• Если мультиметр показывает любое другое значение — сопротивление резистора равно отображаемому значению. В данном случае мультиметр показывает 0.97, значит резистор имеет сопротивление 970 Ом. Помните, что указан режим «20kΩ» или 20 000 Ом, число на дисплее отображается в килоомах, поэтому запятую надо переместить на три знака вправо.

Помните, что многие резисторы имеют погрешность. У резисторов для хобби-проектов эта погрешность обычно равна 5%. Это значит, что если цветовая кодировка указывает на сопротивление 10 000 Ом (10 кОм), то реальное сопротивление резистора может составлять от 9.5 кОм до 10.5 кОм.

Теперь выставим ручку в положение «2kΩ» и повторим измерения. Что изменилось?

ru\/wiki\/how-to-work-with-multimeter\/"}»>

Не так много. Поскольку сопротивление 970 Ом меньше 2 кОм, оно отображается на дисплее. Обратите внимание, что после запятой появилась еще одна цифра, что дает нам немного более высокое разрешение в чтении сопротивления.

Теперь выставим ручку в положение «200Ω» и повторим наш эксперимент.

Из-за того, что 970 Ом больше, чем 200 Ом, мультиметр сообщает о том, что перегружен и надо установить более высокое максимальное значение.

Помните, что измерение сопротивления не идеально. На величину сопротивления могут влиять температура и окружающие компоненты. Кроме того, измерение сопротивления в реальной цепи может быть очень сложным.

Измерение тока

Измерять ток немного сложнее, чем напряжение или сопротивление. До этого момента мультиметр всегда подключался параллельно. При измерении тока мультиметр надо подключить последовательно. Это значит, что щупы подключаются в разрыв цепи. Ниже мы покажем, что это значит.

Возьмём дополнительный кусок провода. Нам надо физически разорвать цепь, чтобы измерить ток, для этого выполним простые шаги:

• отсоединим один конец провода, который идёт от блока питания к резистору

• подключим в это место конец нового провода. Готово!

Мы разорвали цепь! Теперь подключим щупы мультиметра в цепь последовательно. Теперь ток будет «протекать» через мультиметр и мы сможем измерить его величину. Для большего удобства мы заменили игольчатые щупы на «крокодилы».

Теперь установим ручку мультиметра в правильное положение и измерим ток. Тут всё точно так же, как с напряжением и сопротивлением — надо выбрать правильный диапазон.

Начните с установки ручки в положение «200mА». В простых схемах ток редко превышает 200мА. Убедитесь, что красный щуп подключен в разъём с предохранителем 200 мА (mAVΩ). Если же вы уверены, что ваша цепь будет использовать ток от 200 мА или более — переключите красный щуп в разъём 10А. Перегрузка по току может привести к перегоранию предохранителя, а не просто к отображению перегрузки. Подробнее об этом чуть ниже.

После всех действий подадим питание и измерим ток. В собранной нами цепи ток всего 1.8 мА, а среднее значение в течение нескольких секунд — 2.15 мА.

При последовательном подключении мультиметр работает как кусок провода и замыкает цепь. Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свою потребляемую мощность. Например, включение светодиода может привести к увеличению тока на 20 мА за долю секунды, а затем к уменьшению, когда он выключится.

На дисплее мультиметра вы видите мгновенные показания тока. Все мультиметры снимают показания в течение времени и выдают среднее значение, поэтому будьте готовы, что показания будут колебаться. Дешевые мультиметры усредняют более грубо и реагируют медленнее, поэтому воспринимайте показания как близкое к истине, но не абсолютное значение.

Как и при других измерениях, при измерении тока порядок подключения щупов не имеет значения. Что произойдет, если мы поменяем датчики? Показания на дисплее просто становится отрицательным:

Напоминание! Когда вы закончили пользоваться мультиметром, возвращайте красный щуп в разъём mAVΩ. Иначе при измерении напряжения вы увидите 0. 000, указывающее на отсутствие тока между «+» и «-«. В течение этой доли секунды вы закоротите ваш мультиметр, и предохранитель на 200 мА перегорит.

Измерение тока может быть сложным в первые пару раз. Не переживайте, если перегорит предохранитель — мы научимся менять его в следующем разделе.

Проверка целостности цепи

Проверка целостности цепи — это проверка сопротивления между двумя точками.

• Если сопротивление очень низкое (менее нескольких Ом), две точки соединены электрически, и мультиметр издаст звуковой сигнал.

• Если сопротивление превышает несколько Ом, то цепь считается разомкнутой, и звуковой сигнал не издается.

В этом режиме можно проверить, что соединение между двумя точками выполнено правильно. Или узнать, что соединение есть там, где его не должно быть. В разговорной речи этот режим чаще всего называют «прозвонкой».

Установите мультиметр в режим «Проверки целостности цепи». На разных мультиметрах он может выглядеть по-разному, но чаще всего это символы звуковой волны и диода.

Теперь замкните щупы между собой. Мультиметр издаст звуковой сигнал (если этот режим поддерживается вашей моделью). Всё отлично, можно приступать к проверке цепи!

Предупреждение! Отключайте питание перед проверкой целостности цепи.

После отключения питания прикоснитесь щупами к двум контактам «-» на макетной плате. Вы услышите сигнал, указывающий на то, что они соединены. Повторите то же самое для двух контактов «+» — мультиметр повторно издаст звуковой сигнал, значит питание подключено к макетной плате верно.

Если мультиметр не издает звуковой сигнал, то вам надо проверить, нет ли разрывов на проводе, макетной или печатной плате.

Замена предохранителя в мультиметре #

Как понять, что сгорел предохранитель?

Частая ошибка новичков — измерение тока через параллельное нагрузке подключение амперметра или измерение слишком большого тока. В обоих случаях это приводит к выходу из строя мультиметра.

Когда ток проходит через мультиметр, внутренний предохранитель нагревается, а затем перегорает, если через него проходит ток больше 200 мА (ограничение разъёма mAVΩ). Это произойдет за долю секунды, без каких-либо звуковых или визуальных признаков.

Как понять и что делать, если сгорел предохранитель? Если вы попытаетесь повторно измерить ток со сгоревшим предохранителем, на дисплее будет отображаться 0.00. Всё потому, что сгоревший предохранитель ведёт себя как оборванный провод. Ещё раз запомните: ток измеряется через последовательное подключение мультиметра к цепи!

Как заменить предохранитель в мультиметре?

Чтобы заменить предохранитель, возьмите отвёртку и выкрутите винты с обратной стороны. Цифровой мультиметр довольно легко разбирается: открутите крышку батарейного отсека и отсоедините батарейку.

ru\/wiki\/how-to-work-with-multimeter\/"}»>

Затем открутите два винта, которые были скрыты под крышкой

Слегка приподнимите лицевую часть мультиметра.

Теперь обратите внимание на крючки на нижнем крае лицевой панели. Вам нужно будет сдвинуть панель в сторону с небольшим усилием, чтобы освободить эти крючки.

Как только лицевая панель снята можно переходить к осмотру предохранителей.

Аккуратно поднимите предохранитель с одной стороны и он выскочит.

При замене предохранителя вам надо выбрать точно такой же! То есть замените сгоревший предохранитель на 200 мА на новый предохранитель на 200 мА.

Предупреждение! Не устанавливайте предохранитель на 10 А вместо предохранителя на 200 мА. Расположение предохранителей может не совпадать с расположением портов датчиков. Прочтите надписи на корпусе предохранителя, чтобы убедиться, что меняете правильный.

Конструкция мультиметра рассчитана на определённый ток. Поэтому есть реальный риск окончательного выхода устройства из строя, если установить неправильный предохранитель.

Какие ещё функции есть у дорогих мультиметров? #

Отдавайте предпочтение мультиметрам с возможностью проверки целостности цепи. Эта функция вам пригодится очень часто. А вот функции, которые могут быть в более дорогих мультиметрах:

• Автоматический выбор диапазона — мультиметр автоматически изменяет свой внутренний диапазон, чтобы попытаться найти правильное напряжение, сопротивление или ток того, на что вы указываете.

• ЖК-дисплей с подсветкой — удобная, но редко используемая функция. Пригодится, если вы вынуждены работать в темноте.

• Жёсткая ручка переключения режима — качественные мультиметры имеют ручки с чётким переключением между диапазонами.

• Качественные щупы — со временем провода щупов будут ломаться в точке изгиба. Всегда можно заменить старые, вышедшие из строя щупы на новые качественные с тем же разъёмом.

• Автоотключение — полезная функция, которая сохранит батарейку мультиметра.

Ресурсы и дальнейшие шаги #

Теперь, когда вы познакомились с цифровым мультиметром, можете подробнее изучить смежные темы:

• Что такое электричество
• Светодиоды
• Диоды
• Проверка полярности светодиодов и диодов с помощью мультиметра
• Всё про батарейки и аккумуляторы
• Как рассчитать мощность вашего проекта

---

Содержимое этой статьи предоставляется на условиях следующей лицензии: CC Attribution-Noncommercial-Share Alike 4. 0 International. Производные работы должны содержать ссылку на https://fhmakers.ru/wiki, как на первоисточник, непосредственно перед содержимым работы.

Как пользоваться цифровым мультиметром

Мультиметры прошли долгий путь развития с момента изобретения гальванометров, аналоговых стрелочных индикаторов, измеряющих напряжение и сопротивление в 1820-х годах. Цифровые мультиметры (DMM) начали заменять аналоговые мультиметры в 1950-х годах из-за их точности и дополнительных функций, таких как автоматический выбор диапазона, регистрация данных и многое другое.

Что такое цифровой мультиметр?

Мультиметр представляет собой измерительный прибор, который выполняет несколько типов измерений, таких как напряжение переменного тока (AC) или постоянного тока (DC), переменный ток или постоянный ток, сопротивление, температура, емкость и другие параметры. Современный цифровой мультиметр (DMM) использует цифровую и логическую технологию для миниатюризации и включения многих функций в свою внутреннюю систему. Благодаря цифровой технологии мультиметры обеспечивают графическое отображение, выполняют регистрацию данных и возможности оцифровки сигналов, предлагают возможность программирования и обмениваются данными с внешними устройствами.

Рис. 1. Слева направо: аналоговый вольтметр HP 3406A, цифровой вольтметр HP 2401C и цифровой мультиметр Keysight 34470

Как пользоваться цифровым мультиметром

Современные цифровые мультиметры очень универсальны и могут выполнять несколько типов измерений и предоставлять графические выходные данные, такие как тренды и статистические диаграммы. Цифровые мультиметры являются программируемыми и могут связываться с внешними компьютерами для постанализа. Примечательно, что они упаковывают множество функций в небольшую настольную коробку, обычно не больше, чем размер книги. Портативные ручные цифровые мультиметры еще меньше, легче и работают от батареек.

Рис. 2. Упрощенный принцип работы цифрового мультиметра

На блок-схеме на рис. 2 показан типичный цифровой мультиметр, в котором входной сигнал переменного или постоянного напряжения, переменного или постоянного тока, сопротивления, температуры или любых других параметров преобразуется в постоянное напряжение в пределах диапазона внутреннего аналого-цифрового преобразователя. -цифровой преобразователь (АЦП). Затем АЦП преобразует предварительно масштабированное напряжение постоянного тока в его эквивалентные цифровые числа, которые будут отображаться на дисплее.

Блок цифрового контроллера реализован либо с микроконтроллером, либо с микропроцессором, управляющим потоком информации внутри прибора. Блок будет координировать все внутренние функции и передавать информацию на внешние устройства, такие как принтеры, портативные компьютеры или другие контрольно-измерительные приборы. В случае некоторых портативных мультиметров некоторые из этих блоков могут быть реализованы в схеме СБИС, где АЦП и драйвер дисплея находятся в одной и той же интегральной схеме.

Хотя АЦП является ключевым элементом прибора, чтобы полностью понять, как работает цифровой мультиметр, необходимо изучить некоторые другие функции, связанные с АЦП. На рис. 3 показана упрощенная схема процесса сбора данных АЦП в цифровом мультиметре.\

Рисунок 3. Схема операций вокруг АЦП цифрового мультиметра

Хотя АЦП берет много выборок, общий цифровой мультиметр не будет отображать или возвращать каждую взятую выборку. Вместо этого АЦП использует стратегию буферизации и усреднения выборок для достижения высокой точности и разрешения. Эта стратегия помогает преодолеть влияние незначительных изменений, таких как шум линии электропередач и другие шумы окружающей среды.
Производительность вашего цифрового мультиметра зависит от того, насколько хорошо он справляется с шумами от посторонних факторов и устраняет их из истинного измерения — важный элемент для достижения высочайшего уровня точности.
Цифровые мультиметры способны выполнять различные виды измерений. Ниже приведены некоторые распространенные примеры того, как исследовать и эффективно измерять различные виды сигналов.

1. Измерение напряжения

Измерение напряжения является одним из самых простых измерений, выполняемых с помощью цифрового мультиметра. Поместите щупы в две точки, где вы хотите измерить напряжение.

Рисунок 4. Измерение напряжения на резисторе

Практически все цифровые мультиметры имеют функцию автоматической полярности, поэтому обычно не нужно беспокоиться о подключении датчиков. Однако рекомендуется подключать общий (COM) разъем, обычно отрицательный, к более низкому напряжению, корпусу или линии нулевого напряжения.

2. Измерение тока

Измерение напряжения легко выполнить с помощью цифрового мультиметра, но использование его для измерения тока несколько сложнее. При измерении тока с помощью цифрового мультиметра поместите его последовательно с цепью, чтобы ток протекал через цифровой мультиметр.

Рисунок 5. Измерение тока последовательно с цепью

Цифровые мультиметры имеют встроенный шунтирующий резистор для измерения тока. Однако, если ток слишком велик для цифрового мультиметра, вам потребуется другая настройка. Решение состоит в том, чтобы подключить цифровой мультиметр параллельно с точным внешним токовым шунтирующим резистором, способным выдержать требуемую номинальную мощность. Вы можете измерить напряжение на внешнем шунтирующем резисторе, а затем использовать закон Ома для расчета тока.

3. Измерение сопротивления

Цифровые мультиметры позволяют измерять сопротивление как по двухпроводной, так и по четырехпроводной схеме. Однако эти два метода измерения сопротивления не одинаково хорошо подходят для всех приложений измерения сопротивления.
Конфигурация двухпроводного измерения сопротивления показана на рис. 6. Цифровые мультиметры обычно используют метод постоянного тока для измерения сопротивления, при котором подается постоянный ток (Itest) на тестируемое устройство (DUT) и измеряется напряжение (Vm). Затем вы можете рассчитать сопротивление, используя известный ток и измеренное напряжение.

Рисунок 6. Двухпроводной метод измерения сопротивления

Сопротивление, которое вы хотите измерить, отображается в виде неизвестного резистора, обозначенного буквой R на рис. 6. Преимуществом этого метода является простота подключения — для этого используются только два провода.
Все цифровые мультиметры измеряют сопротивление, пропуская постоянный ток через неизвестное сопротивление. При двухпроводном измерении источник тока подключается внутри к выводам источника на цифровом мультиметре. Любое сопротивление в измерительных проводах проявляется как ошибка чтения. Когда подается ток, измеряется напряжение, генерируемое на образце, а затем используется для расчета R с использованием закона Ома, R = V/I. Измерение неизвестного резистора R будет иметь ошибку, если вы не устраните ошибки сопротивления кабеля.

Если вы используете «математический нуль» в точке измерения, вы сможете уменьшить погрешность измерения сопротивления кабеля, Rlead, при измерении.

Рисунок 7. Четырехпроводной метод измерения сопротивления

На рис. 7 показаны четырехпроводные выводы, выходящие из измерительного прибора. Четырехпроводные выводы состоят из пары проводов источника тока и пары проводов измерения напряжения, соединенных параллельно — они подключаются к резистору R или тестируемому устройству. Подобно двухпроводному методу измерения, провода источника тока создают падение напряжения на резисторе R вдоль проводов HI и LO. Однако вторая пара проводов, отделенных от проводов источника тока, образует прямую петлю напряжения, которая измеряет падение напряжения на резисторе R. Вторая пара проводов измерения напряжения — это HIsense и LOsense. Так как сопротивление цифрового мультиметра очень велико, порядка 10 МОм, сопротивление подводящего провода мало влияет на измерение. Поскольку Rlead пренебрежимо мал и не зависит от источника тока, Itest, у вас есть:

где VR — напряжение на резисторе R или ИУ, а измеритель измеряет напряжение как Vm:

Так вы сможете определить значение сопротивления гораздо точнее, чем при двухпроводном методе измерения.

4. Измерение емкости

Цифровые мультиметры измеряют емкость путем подачи известного тока для зарядки конденсатора и использования резистора для его разрядки. Емкость измеряется путем измерения изменения напряжения (постоянного тока) в различных точках кривой зависимости напряжения от времени во время цикла зарядки/разрядки и использования алгоритма для расчета емкости.

Рис. 8. Прямое измерение емкости пробником

Чтобы повысить точность измерения конденсаторов малой емкости, нажмите кнопку «Обнулить» при разомкнутых измерительных проводах, чтобы вычесть остаточную емкость мультиметра и проводов.

5. Измерение температуры

Современные цифровые мультиметры могут использоваться в качестве регистраторов данных температуры. Например, многие цифровые мультиметры могут работать с резистивными датчиками температуры (RTD), термисторами или термопарными датчиками.
Для большей точности используйте RTD или термисторные датчики. Для измерения более экстремального диапазона температур используйте термопарные датчики, так как они имеют более широкий диапазон температур.\

Рисунок 9. Типы датчиков температуры

6. Измерение диода

Типичный настольный цифровой мультиметр выполняет прямое измерение прямого смещения диода, как показано на рис. 10. Как правило, цифровой мультиметр генерирует ток 1 мА и измеряет падение напряжения на диоде.

Рис. 10. Измерение диодов прямым пробником

Используйте эту тестовую функцию для проверки диодов, транзисторов, кремниевых выпрямителей (SCR) и других полупроводниковых устройств. Хороший диод пропускает ток только в одном направлении. Этот тест пропускает ток через полупроводниковый переход, а затем измеряет падение напряжения на переходе. Типичное падение напряжения в переходе составляет от 0,3 В до 0,8 В.

7. Выполните проверку непрерывности

Проверка непрерывности с помощью цифрового мультиметра поможет обнаружить короткое замыкание в цепи или компоненте. При проверке непрерывности измеряется сопротивление в двух точках входных щупов. Как правило, у вас есть короткое замыкание, если измеренное значение сопротивления меньше или равно 10 Ом. Цифровой мультиметр издает непрерывный звуковой сигнал до тех пор, пока в измеряемой цепи не исчезнет короткое замыкание. Иногда цифровой мультиметр может издавать прерывистые звуковые сигналы во время проверки непрерывности цепи, указывая на прерывистое короткое замыкание.

8. Измерение частоты или периода колебательного сигнала

Современные цифровые мультиметры также имеют функцию измерения частоты или периода. Эта функция обычно измеряет частоту сигнала переменного тока или любого периодического сигнала. Обычно он измеряет скорость вращения двигателя, где измеряемая частота становится числом оборотов в минуту (об/мин).

Каковы типичные технические характеристики цифрового мультиметра?

Типичный цифровой мультиметр имеет много типов спецификаций. Но критически важными характеристиками, которые необходимо учитывать, являются точность, чувствительность и разрешение.

Точность

Точность представляет собой неопределенность данного измерения, поскольку показания цифрового мультиметра могут отличаться от фактического значения сигнала. Точность — это мера того, насколько хороши эти цифры или насколько вы можете им доверять. Ниже приведены некоторые из распространенных выражений, которые можно найти в большинстве спецификаций цифровых мультиметров:
± (% от показаний + % диапазона)
± (частей на миллион от показаний + частей на миллион от диапазона), где частей на миллион — миллионная доля

Чувствительность

Чувствительность — это наименьшая единица данного параметра функции измерения, которую прибор может обнаружить и которая имеет значение для конечного пользователя.

Разрешение

Разрешение — это уровень детализации, который можно измерить, или количество значащих цифр на цифровом мультиметре. Разрешение может быть выражено в битах, цифрах или абсолютных единицах, которые могут быть связаны друг с другом.

Дополнительные ресурсы по цифровым мультиметрам

1. Узнайте больше о широком ассортименте цифровых мультиметров Keysight с разрешением от 3,5 до 8,5 разрядов, скоростью до 100 000 отсчетов в секунду, доступных в портативном или настольном исполнении. Посетите наш веб-сайт: https://www.keysight.com/us/en/products/digital-multimeters-dmm.html
2. Если вас интересуют цифры, точность и разрешение цифрового мультиметра, прочтите запись в нашем блоге: https://blogs.keysight.com/blogs/tech/bench.entry.html/2019/01/10/what_are_digits_acc -lInJ.html
3. Если вы планируете приобрести цифровой мультиметр в ближайшее время, загрузите нашу электронную книгу: 10 вещей, которые вы должны знать перед покупкой следующего настольного цифрового мультиметра.
4. Ознакомьтесь с каталогом цифровых мультиметров Keysight.

Как измерить сопротивление заземления с помощью мультиметра

13 мая 2022 г. , Charles Clark Оставить комментарий

Чтобы измерить сопротивление заземления розетки, установите параметр мультиметра в омах на значение менее 100 Ом. Прикоснитесь двумя проводами к тестовому проводу и месту тестирования. Это должно показать сопротивление заземления на дисплее.

Однако в этих цифровых мультиметрах используется очень маленькое напряжение и ток пробника постоянного тока. Этого почти недостаточно для преодоления контактного напряжения между заземлителем и землей вокруг. В результате будет существенно большая ошибка.

Как измерить сопротивление заземления с помощью мультиметра

Мультиметр с гнездом сопротивления может показаться заманчивым, но это неправильный подход к измерению сопротивления заземления. Это возможно только при измерении сопротивления розетки.

Шаг 1. Визуальный осмотр

Для начала отключите входной автомат и разберите одну розетку. Вы должны увидеть соответствующую клемму, к которой подключен заземляющий проводник. В норме он должен быть желто-зеленым. В этом случае можно считать, что розетка заземлена.

Однако иногда можно найти только два провода, коричневый и синий. Это означает, что розетка не имеет защитного заземления. Хотя, наличие желто-зеленого проводника не обязательно означает, что заземление исправно.

Шаг 2: Отключите электричество

Отключите электричество в месте проведения теста. На распределительном щите включить вводной автоматический выключатель. Это подразумевает, что в розетках должно присутствовать напряжение. Затем необходимо установить на мультиметре режим измерения напряжения.

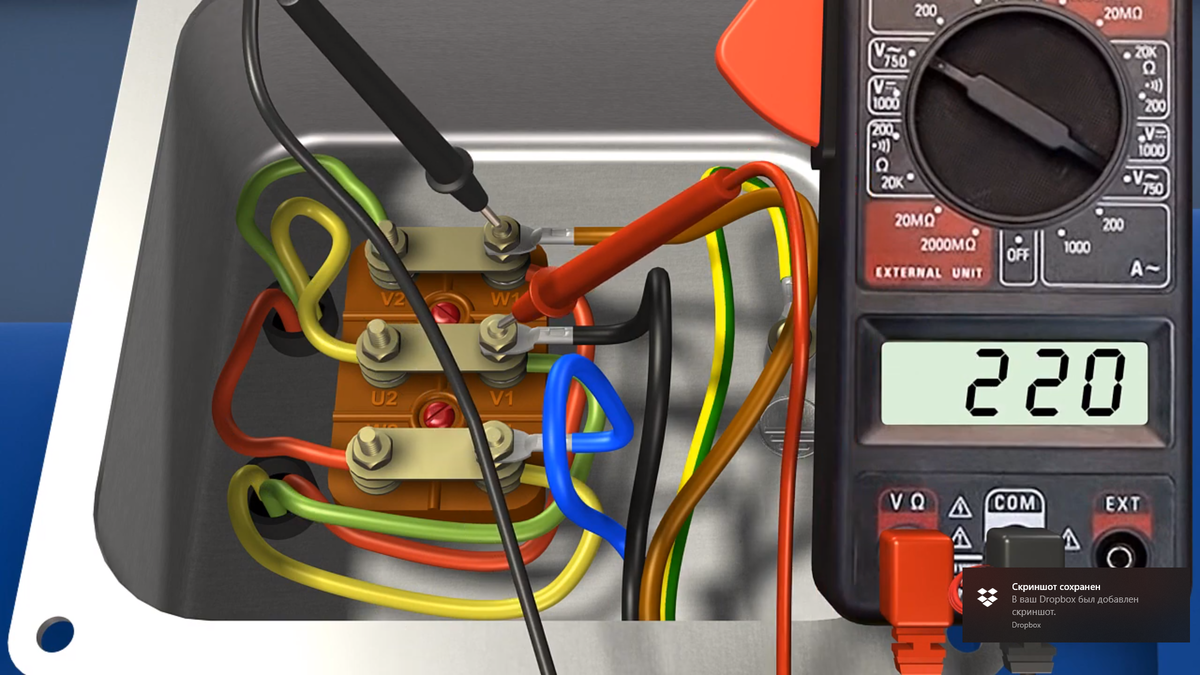

Шаг 3: Измерьте напряжение между фазой и нейтралью

Прикоснитесь щупами мультиметра к контактам фазы и нейтрали и измерьте напряжение между ними. На дисплее устройства должно появиться значение 220В.

Шаг 4. Измерьте напряжение между фазой и заземлением

Как и в предыдущем шаге, используйте щупы для измерения напряжения между фазой и заземляющими контактами. Вы увидите небольшое отличие от первого значения. Однако это указывает на то, что в этом районе есть заземление.

Шаг 5: Измерьте сопротивление

Теперь настройте мультиметр на измерение сопротивления. Установите значение менее 100 Ом, если он имеет несколько настроек Ом. Прикоснитесь проводом к тестовому проводу, а другим проводом — к месту тестирования. Если система подключена правильно, вы увидите сопротивление менее 25 Ом.

Когда использовать мультиметр

Хотя универсальный мультиметр часто может измерять напряжение, сопротивление, силу тока и даже непрерывность в различных цепях, его лучше всего использовать для проверки правильности заземления розеток. Это просто подразумевает проверку наличия напряжения или его отсутствия.

Если их нет, значит неисправна электрическая система. Кроме того, вы можете использовать мультиметр для проверки сопротивления между заземляющим электродом и определенной точкой отсчета.

Заключение

Уже хорошо известно, что электричество движется по пути наименьшего сопротивления.
