Как найти короткое замыкание в электропроводке дома и квартиры?

Нередко виновниками аварий в электросетях становятся короткие замыкания. Они же часто являются источником возникновения пожара, причиной выхода из строя электроприборов и отдельных участков сетей. Эффективной мерой в борьбе с последствиями замыканий является применение плавких предохранителей или использование современных автоматов защиты, которые отсекают от питания неисправные участки цепей. Но тогда возникает проблема: как найти короткое замыкание на обесточенном проводе или приборе. Поиск неисправности всегда труднее, чем устранение дефекта, поэтому о некоторых простых способах обнаружения КЗ пойдёт речь в данной статье.

Причины возникновения КЗ

Чтобы бороться с негативными явлениями, необходимо, прежде всего, выяснить причину их возникновения. Для этого дадим определение термину «короткое замыкание».

Уверен, что у большинства из вас ответ готов: «Короткое замыкание, это когда соприкасаются друг с другом два проводника с током разной полярности». Такое определение верно только отчасти. Оно не описывает полной картины КЗ. В частности, короткое замыкание может возникнуть между двумя фазными проводами, и не обязательно в результате их касания.

На рисунке 1 показана схема короткого замыкания фазных проводников.

Рис.1. Короткое замыкание фаз

Поэтому правильный ответ таков: КЗ – явление, возникающее в результате соединение двух точек участка цепи, вызвавшее состояние, при котором сопротивление нагрузки оказывается намного меньше, от внутреннего сопротивления источника тока.

Исходя из определения, становится понятно, что причиной возникновения короткого замыкания может стать любая ситуация, приводящая к значительному уменьшению сопротивления между проводниками с разными потенциалами. Например, пробой диода или другого электронного элемента в схеме электрического устройства. КЗ возникает в результате ошибочного соединения проводов (фазы с нулём) при выполнении монтажа электропроводки.

Довольно часто короткие замыкания вызывает:

1. Обрыв проводов в энергосетях под напором сильного ветра, от налипания снега и по другим причинам.
2. В домашней сети причиной КЗ нередко стаёт неисправность электропроводки или чрезмерная нагрузка отдельных участков электрической сети.
3. Короткие замыкания встречаются в электрическом оборудовании, как правило, из-за плохого состояния соединительных шнуров, причиной которого является небрежное отношение к ним.
4. Электрикам иногда приходится устранять последствия КЗ в результате повреждения кабеля при самовольном выполнении земляных работ. Несанкционированное рытьё траншей приводит не только к нарушению изоляция проводов, но и к замыканиям ковшом экскаватора токоведущих жил.
5. Использование электрической проводки не по назначению. Например, применение во внешних линиях передачи электрического тока проводов, предназначенных для внутренних сетей. Под действием солнечных лучей, влаги, перепадов температур изоляция разрушается. Когда трещины заливает вода, происходит контакт между проводами с накоплением электролитических солей. Рано или поздно там случится короткое замыкание.
6. Механическое повреждение, когда участок электропроводки замыкается от повреждения кабеля гвоздём, шурупом, сверлом или в результате случайного задевания рабочей частью строительного инструмента. Такие короткие замыкания характерны для скрытой электропроводки.

Существуют и другие причины аварий связанных с КЗ, но они встречаются очень редко. Например, эксплуатация электророзеток с плохими контактами. Вследствие искрения розеток образуется сажа, которая оседает на пластиковые детали. При длительной эксплуатации, особенно если включать потребители с повышенными нагрузками, слой сажи может замкнуть провода. Последствие показаны на рисунке 2.

Рис. 2. КЗ, вызванное неисправностью розетки

До этого редко доходит, так как замыканию предшествует появление едкого запаха горелой проводки, что обычно побуждает владельца квартиры заменить неисправную розетку.

Способы поиска короткого замыкания

Если неприятность всё-таки случилась в квартире, где установлены стандартные предохранители или автоматические выключатели, то вы, в худшем случае, отделаетесь лёгким испугом. Вам также придётся пережить временные неудобства, связанные с отсутствием электричества.

Ваши действия: вызывайте электрика либо пытайтесь устранить короткое замыкание самостоятельно.

Алгоритм поиска места КЗ.

Первым делом обесточьте электрическую цепь, удалив предохранители или выключив все не сработавшие автоматы. Потом отключите от питания все электрические приборы и займитесь поиском неисправности.

Визуальный осмотр

В результате короткого замыкания выделяется значительное количество тепла, прежде всего, сильно нагревается точка контакта проводов. Это вызывает процесс возгорания проводки, с выделением запаха и большого количества нагара. Именно по этим признакам можно определить где произошло короткое замыкание или локализовать место поиска.

Если розетки целые, без признаков горения, перейдите к вскрытию распределительных коробок. Вскрывая их по очереди, можно обнаружить возгорание изоляции или даже найти причину этой неприятности.

Пример, демонстрирующий видимые последствия КЗ показан на рис. 3.

Рсунок 3. КЗ электроприборов в шкафу

В случае, когда визуальный осмотр не дал результатов – замените неисправный предохранитель и вверните пробки, либо включите автоматы. Они могли сработать от чрезмерной нагрузки сети или от КЗ в одном из электроприборов. Если это так, то такими действиями вы восстановите электропитание сети. Признаком работоспособности может служить то, что автоматы не срабатывают, а предохранители не перегорают.

Для убеждения включите освещение. По очереди включайте все электроприборы и наблюдайте за светом лампочек. Если при включении очередного потребителя тока свет погаснет – ищите причину КЗ в нём.

Применение мегаомметра или мультиметра

Короткое замыкание может произойти на участке скрытой электропроводки. Это худший из возможных вариантов. Поиск КЗ в стене и способ его устранения очень затруднён. Он требует определённых навыков и наличия оборудования, например мегаомметра или мультиметра.

Если вы умеете пользоваться мультиметром, то попытайтесь с его помощью определить неисправную цепь. Облегчить задачу поиска вам наличие схемы проводки.

Проделайте следующие шаги:

1. При отключённых электроприборах (обязательно на обесточенной сети) замеряйте сопротивления цепи на отельных её участках. По возможности используйте электрическую схему электроснабжения вашего дома. На исправных участках прибор будет показывать бесконечно большое сопротивление. А на участке, где есть короткое замыкание, сопротивление должно равняться нулю. Однако прибор мультиметр может показать и большую величину сопротивления, особенно если до места КЗ большое расстояние. Для такого случая лучше использовать мегаомметр (при наличии).
2. При отсутствии упомянутых приборов используйте контрольную лампу с автономным источником тока. Оборудуйте для этого щупами карманный фонарик (лампочка должна загораться от прикосновения штырьков между собой). Замыкая поочерёдно соответствующие жилы проводки на скрутках распределительных коробок, вы, по загоранию лампочки, точно определите, на каком участке сети со скрытой проводкой есть короткое замыкание.
3. Устраните повреждённый провод. Проведение точечного ремонта электропроводки не имеет смысла. Во-первых, скрытая проводка находится под штукатуркой или другой облицовкой, а это дополнительные расходы на заделывание стены. Во-вторых – лучше заменить весь (по возможности) повреждённый провод, так как не исключено повторное замыкание на данном участке. Если позволяют условия, новый провод спрячьте за плинтусом. Используя специальный короб, подведите его к розетке.

Бывают случаи, когда короткое замыкание является причиной обрыва проводки. Для поиска обрыва используйте те же приборы, что и для определения замыканий. Чтобы найти обрыв замыкайте свободные концы проводов на конце участка поиска. В данном случае нулевое или близкое к нулю сопротивление – признак исправности, а бесконечно большое – показывает разрыв. Контрольная лампочка погаснет при подсоединении её к проводу, на котором есть обрыв.

На рисунке 4 показан пример использования мультиметра для поиска КЗ.

Рис. 4. Поиск короткого замыкания при помощи мультиметра

Метод исключения

Данный метод работает, когда есть возможность поочерёдно исключать из зоны поиска неповрежденные приборы или участки цепи.

Народный метод по звуку и запаху

Принцип поиска короткого замыкания по источнику запаха, описанный выше. Что касается звука, то здесь всё сложнее. Если вы не услышали хлопка в момент КЗ, то вряд ли сможете его воспроизвести при поиске на обесточенной цепи. Можно, конечно, принудительно удерживать рычаг автомата во включённом положении или вместо стандартного предохранителя поставить мощный «жучок», но последствия от этого могут быть катастрофическими.

По звуку вы можете определить разве что неисправный контакт. Его уличает потрескивание или шипение. Нагревание неисправного участка электрической цепи служит дополнительным признаком плохого контакта.

Методы устранения и профилактика

• Розетки, шнуры питания и другие замкнувшие элементы сети лучше заменить.
• Для устранения коротких замыканий в электроприборах пользуйтесь услугами специализированных мастерских, либо ремонтируйте самостоятельно (при наличии знаний и опыта).
• Разрыв кабеля ликвидируйте путём замены повреждённого участка новым проводом. При этом следите, чтобы коэффициент сопротивления изоляции соответствовал величине тока.

В целях профилактики проверяйте исправность контактов. Вовремя меняйте розетки. Используйте только стандартные электроприборы. Не допускайте превышения уровней нагрузок. К источнику тока подключайте только исправные электроинструменты и другую бытовую технику.

На рис. 5 показаны последствия эксплуатации электрогенератора с неисправным шнуром.

Рисунок 5. КЗ неисправного шнура

Помните, что ваша безопасность во многом зависит от надёжности системы электроснабжения жилых и бытовых помещений. Это тот, из немногих случаев, где экономия не уместна.

Видео в дополнение темы

Как найти короткое замыкание в машине — Статьи

Современный автомобиль – настоящий компьютер с электронным блоком управления, обилием датчиков и сенсоров. Соответственно, имеет место сложная электропроводка и блок предохранителей. Если что-то не работает, причина вполне может заключаться именно там. Но необязательно быть автоэлектриком, чтобы узнать причину неисправности проводки. Две самые распространенные электрические проблемы:

• обрыв проводов;
• короткое замыкание («КЗ» или «коротыш»).

Если первое самоочевидно, второе несколько сложнее, поэтому в настоящей статье разберемся именно в том, как найти короткое замыкание в автомобиле.

Кто ищет, тот найдет

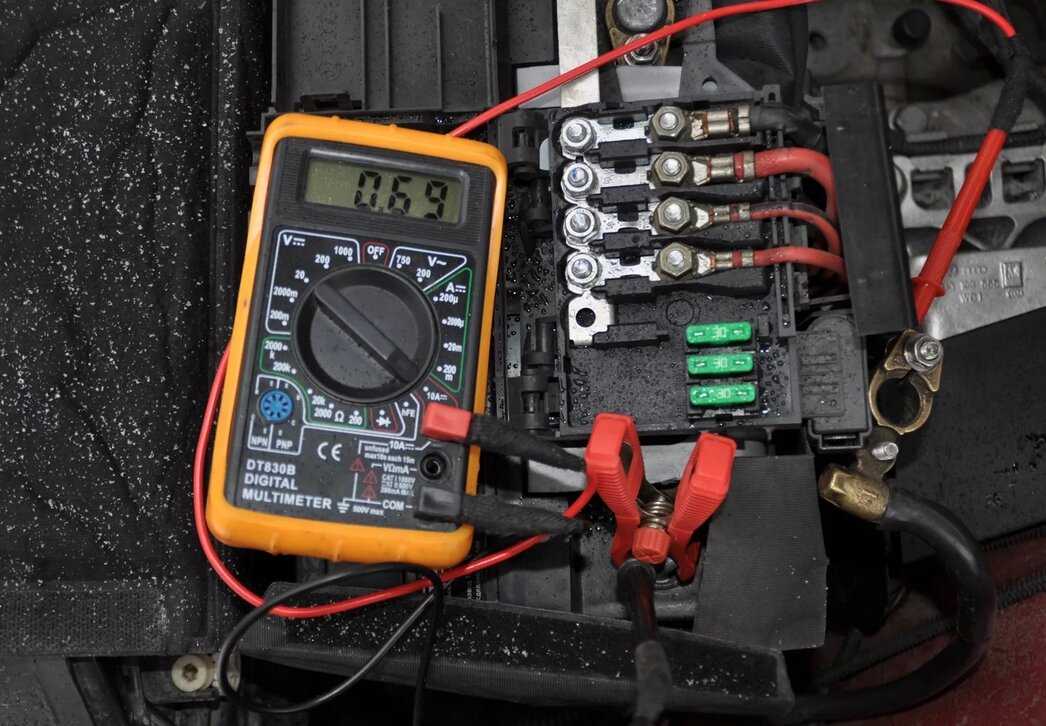

Искать место замыкания электропроводки авто лучше всего с помощью мультиметра. Предварительный поиск осуществляется на глаз. Но во всех случаях крайне необходимо иметь под рукой схему электрических цепей машины. Перво-наперво обращаются к предохранителям, ведь при замыкании они сгорают первыми. Два возможных источника КЗ:

1. провода;
2. потребители (все устройства и приборы, которые подключены к конкретной линии).

Последние исключить легче всего, в первом случае – может понадобиться разбирать ТС целиком. На дефективный узел вам укажет соответствующей его цепи предохранитель. В предохранительном блоке вы найдете реле с идентифицирующими обозначениями. Смотрите автомобильную инструкцию, чтобы сориентироваться.

Приступаем к проверке

Не мудрствуя лукаво, пойдем от простого: выключим зажигание и начнем поочередно вынимать предохранители из гнезд, проверяя каждый из них мультиметром. При отсутствии КЗ в автомобильной проводке индикатор будет показывать «0». Таким образом замеряем каждый проводник (не останавливаемся, даже если уже найден один неисправный).

Следующий шаг – отключаем «массу» («–» вывод электрического элемента в виде провода или корпуса изделия). Кстати, для поиска короткого замыкания в проводке подойдет не только измерительный прибор, но и обычная лампа от 12 до 55 Ватт (бокового или головного света). Поворачиваем ключ зажигания в начальное положение. Подсоединенные к лампочке щупы прикладываем к клеммам держателей предохранителей и смотрим, горит ли она. Свечение при выключенной «массе» говорит о наличии «коротыша» в этой линии проводки автомобиля.

Потребитель не всегда прав

Уже определив конкретную цепь и зная (в соответствии с имеющейся схемой), какие потребители к ней подведены, можно отключать их по очереди и снова проверять линию лампочкой/мультиметром. Если причина не в них, остаются провода. Найти нужный может быть тяжело без профессиональной помощи.

Плюс КЗ конкретного автомобильного узла в том, что, если он не жизненно важен (например, магнитола), достаточно будет просто его отключить и ехать дальше. Но и недооценивать такую неисправность не стоит. Ведь если предохранитель не сгорит, может сгореть вся машина. Задымление и возгорание – самые явные признаки КЗ. Если такое случилось, немедленно остановитесь и приступайте к поиску замыкания в электропроводке, только будучи уверенными в безопасности. Главное соблюдать осторожность.

Итого

Мы рассмотрели, как найти в проводке машины короткое замыкание с помощью мультиметра и лампочки, ориентируясь на блок предохранителей. Однако если подобные операции непонятны вам на клеточном уровне, ничего страшного! Специально для удобства рядовых автовладельцев был создан инструмент Uremont. Это онлайн-платформа для поиска ближайших СТО в виде сайта и приложения, которая всегда под рукой. Просто отметьте в заявке «нужен эвакуатор» или вызовете мастера прямо к точке вынужденной остановки. Профессионалы из сервиса без труда смогут определить место замыкания и все исправить. Следует помнить о том, что при вас всегда должны быть:

• изолента;
• мультиметр или диагностическая лампочка;
• схема бортовой электроники автомобиля.

Надеемся, эта статья была полезной и у вас появилось примерное понимание того, как найти замыкание в проводке автомобиля. Удачи на дорогах! Для удобства скачивайте бесплатное приложение Uremont в Google Play и App Store.

Как работает Uremont?

01

Создаете заявку

с кратким описанием работ и желаемой датой ремонта. Потратите не более 3 минут

02

Получаете предложения

от специализированных автосервисов в личном кабинете

03

Сравниваете ответы

наиболее подходящие по стоимости, отзывам, местоположению и другим параметрам

04

Подтверждаете запись

а также все условия ремонта и можно смело ехать в автосервис

Попробуйте наш сервис по подбору СТО

Создание заявки абсолютно бесплатно и займет у вас не более 5 минут

Создать заявку

Как найти короткое замыкание мультиметром? Проверка коротких замыканий

Знаете ли вы, как найти короткое замыкание с помощью мультиметра? Если нет, не волнуйтесь! В этом блоге я научу вас всему, что вам нужно знать. Короткое замыкание может быть очень опасным, поэтому важно знать, как его определить и устранить. Мультиметры являются важными инструментами для каждого электрика, и сегодня я покажу вам, как правильно ими пользоваться. Но для начала следует узнать, что такое короткое замыкание и почему оно происходит?

Что такое короткое замыкание и почему оно происходит?

Короткое замыкание — это разновидность электрической неисправности, которая возникает, когда два или более проводников касаются друг друга, вызывая протекание по ним тока. Это может привести к серьезному повреждению вашего оборудования, а также может быть очень опасным.

Короткое замыкание может происходить по многим причинам, но наиболее распространенной причиной является потеря двух проводников, неправильное подключение или человеческий фактор. Например, если вы коснетесь двух проводов вместе, вы создадите короткое замыкание.

Как найти короткое замыкание с помощью мультиметра

Теперь, когда вы знаете, что такое короткое замыкание, давайте посмотрим, как найти их с помощью мультиметра.

Пошаговое руководство:

Шаг 1. Приобретите правильный инструмент:

Первый шаг — убедиться, что у вас есть подходящий инструмент для работы. Вам понадобится мультиметр, это может быть аналоговый мультиметр или цифровой. Но было бы лучше, если бы вы выбрали цифровой мультиметр, потому что цифровые мультиметры имеют параметры автоматического выбора диапазона. Для вашего удобства я составил для вас список лучших бюджетных мультиметров.

Шаг второй: включите мультиметр:

Прежде чем начать пользоваться мультиметром, необходимо убедиться, что он включен. На большинстве мультиметров на передней панели есть переключатель, который необходимо включить. Но в последних цифровых мультиметрах шкала имеет выключенное положение. Итак, когда вы закончите тестирование, вы должны повернуть диск в выключенное положение. Существует также опция автоматического отключения в случае активности в течение 15 минут.

Шаг третий: Включите устройство

Включите короткозамкнутое устройство или устройство с последовательным источником питания. Это поможет вам избежать дальнейшего повреждения устройства. Если вы где-то видите искру, пламя, нагретые провода или перегоревшие предохранители, выключите его и примите меры.

Шаг четвертый: Физический анализ

Если нет видимых ожогов от короткого замыкания, необходимо проверить блок предохранителей. Возможен вариант, что цепь не замкнулась. Для этого просто сделайте короткое замыкание цепи управления оборванным проводом. Это могут быть горячие или нейтральные провода. Всегда выполняйте этот вид проверки контура только в выключенном состоянии.

Кроме того, если вы хотите проверить непрерывность компонента схемы, вы можете отследить фольгу печатной платы. Эта фольга в основном представляет собой печать печатных плат. Вы можете легко отследить это с помощью простого теста непрерывности.

Шаг пятый. Проверка целостности цепи

Чтобы выполнить проверку целостности, установите мультиметр в режим проверки целостности цепи. Теперь поместите один щуп на один конец провода и прикоснитесь другим щупом к другому концу провода. Измеритель должен подавать звуковой сигнал, если между датчиками есть непрерывность. Если звукового сигнала нет, то это означает, что в цепи произошел обрыв, и вы обнаружили короткое замыкание.

Теперь вы нашли короткое замыкание, поэтому выполните необходимый ремонт и предотвратите дальнейшие повреждения. Будьте очень осторожны при работе с электричеством и всегда используйте надлежащее защитное снаряжение.

Руководство по безопасности:

При работе с электричеством необходимо всегда соблюдать несколько правил техники безопасности. Вот семь советов, которые помогут вам обезопасить себя:

• Всегда используйте надлежащее защитное снаряжение. Сюда входят резиновые перчатки, сапоги и защитные очки.
• Убедитесь, что помещение хорошо вентилируется . Пары от горящей изоляции могут быть опасны для вашего здоровья.
• Никогда не работайте в одиночку . Если что-то пойдет не так, вам нужен кто-то, кто поможет вам.
• Убедитесь, что питание отключено перед началом работы с любым электрическим устройством.
• Будьте очень осторожны при работе с электричеством. Короткое замыкание может быть очень опасным.
• Всегда проверяйте провода на непрерывность перед работой с ними. Это поможет вам избежать случайных шорт.
• Если вы не уверены, что делаете, не пытайтесь исправить это самостоятельно. Позвоните специалисту .

Соблюдение этих советов поможет вам обезопасить себя при работе с электричеством. Следуйте инструкциям в этом руководстве, чтобы узнать, как найти короткое замыкание с помощью мультиметра.

Последствия неустранения короткого замыкания:

Существует много последствий неустранения короткого замыкания. Вот некоторые из наиболее серьезных:

Пожар: Короткое замыкание может легко вызвать пожар. Если есть электрический пожар, его может быть очень трудно потушить.

Взрыв: Короткое замыкание также может вызвать взрыв. Это может быть очень опасно и может привести к серьезным травмам или даже смерти.

Поражение электрическим током: Короткое замыкание может привести к поражению электрическим током. Это может быть очень опасно и может привести к серьезным травмам.

Поврежденное оборудование: Если короткое замыкание не устранено, оно может повредить электрооборудование. Это может быть дорого для ремонта или замены. Короткое замыкание обычно может повредить ваше электрооборудование. Поэтому, если вы видите какие-либо мерцающие огни на своих печатных платах, не принимайте их как должное.

Опасные пары: Пары от короткого замыкания могут быть опасны для вашего здоровья. Они могут вызвать проблемы с дыханием, тошноту и даже смерть.

Соблюдение этих советов поможет вам обезопасить себя при работе с электричеством. Следуйте инструкциям в этом руководстве, чтобы найти и устранить короткое замыкание с помощью мультиметра. Важно позаботиться о любых проблемах с электричеством, как только вы их заметите. Вы также можете нанять профессионала для ремонта электрооборудования.

Прежде всего, как предотвратить короткое замыкание:

Есть несколько способов предотвратить короткое замыкание. Некоторые из наиболее эффективных методов:

Установка автоматического выключателя: Автоматический выключатель — это устройство, которое помогает защитить ваше оборудование от коротких замыканий. Он автоматически отключит питание, если возникнет проблема. Сработавший автоматический выключатель может направить вас к месту, где произошло короткое замыкание.

Используйте устройства защиты от перенапряжений: Сетевые фильтры помогают защитить ваше оборудование от скачков напряжения. Это может помочь предотвратить короткое замыкание.

Установите прерыватель цепи замыкания на землю: Прерыватель цепи замыкания на землю — это устройство, которое помогает защитить вас от поражения электрическим током. Он автоматически отключит питание, если возникнет проблема.

Установка предохранителей: Предохранители помогают защитить ваше оборудование от коротких замыканий. Если есть проблема, предохранитель сгорит и прекратит подачу электричества.

Следуя этим советам, вы сможете предотвратить короткое замыкание.

Заключительные мысли о тестировании на короткое замыкание:

Тестирование на короткое замыкание является важной частью электробезопасности. Выполняя шаги, описанные в этом руководстве, вы сможете найти и устранить короткое замыкание с помощью мультиметра. Обязательно устраняйте любые проблемы с электричеством, как только вы их заметите. Вы также можете нанять профессионала для ремонта электрооборудования. Если у вас нет подходящего инструмента, вы также можете посетить мой список лучших мультиметров для ремонта электроники. Надеюсь, эта статья поможет вам обезопасить себя при работе с электричеством.

Часто задаваемые вопросы – часто задаваемые вопросы

Какой мультиметр лучше всего подходит для поиска и устранения неисправностей в электрических цепях?

Мультиметров много, аналоговых и цифровых. Но для работы с электрическими цепями или электроникой вам нужен мультиметр, который может измерять как высокое, так и низкое напряжение с высокой точностью. Поэтому я составил список лучших мультиметров для работы с электроникой своими руками.

Параметр непрерывности одинаков во всех мультиметрах?

Да, настройка непрерывности одинакова для всех мультиметров. Но точность может отличаться от 10 Ом. Чтобы выполнить тест на непрерывность, поверните ручку на Ом, а затем выберите непрерывность.

Какой инструмент лучше всего подходит для проверки сопротивления, мультиметр или мегомметр?

Вы также можете проверить электрическое сопротивление заземления с помощью мультиметра. Но лучшим инструментом для проверки сопротивления является мегомметр. Я также провел сравнение между мегомметром и мультиметром. Типичным примером измерения сопротивления является измерение резистора. Читайте дальше, чтобы узнать, какой инструмент лучше всего подходит для каждого вида измерений.

Каково влияние коротких замыканий на провод или кабель?

Короткие замыкания снижают допустимую токовую нагрузку проводов. Таким образом, вы можете проверить качество провода по его сопротивлению. Для этого все, что вам нужно сделать, это установить мультиметр на сопротивление. Просто поверните ручку переключателя до знака Ом и коснитесь наконечников щупов на обоих концах провода. Если электрическое сопротивление находится в номинальном диапазоне кабеля, то все в порядке. В противном случае придется менять провод.

Как найти короткое замыкание с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

1 акции

• Поделиться
• Твит

Как установить проблему короткого замыкания? Наиболее распространенным индикатором того, что цепь не завершена, является срабатывает автоматический выключатель.

Как пользоваться цифровым мультиметром

Включите JavaScript

Как пользоваться цифровым мультиметром

A короткое замыкание – это электрическая цепь в устройстве, которая пропускает ток течь по намеченному пути с минимальным или нулевым электрическим импедансом. Обычно это результат чрезмерного тока, протекающего через схема.

Электрики используйте термин короткое замыкание, чтобы говорить о состоянии, когда горячий провод, который проводящий ток, соприкасается с нейтральным проводом. Когда это происходит немедленное снижение сопротивления и высокая пропускная способность по току. течет по неожиданному пути. Замыкание на землю – это короткое замыкание, которое происходит, когда горячая проволока, передающая ток, корродирует с некоторым заземленные части любой данной системы.

Содержание:

1. Причины коротких замыканий
   • Измерение сопротивления короткого замыкания с помощью аналогового мультиметра
   • Измерение сопротивления с помощью цифрового мультиметра
   • Измерение тока с помощью аналогового мультиметра
   • Измерение тока с помощью цифрового мультиметра 90
   • Измерение напряжения аналоговым мультиметром
   • Измерение напряжения цифровым мультиметром
2. Заключение

Причины короткого замыкания

Различные общеизвестные причины короткого замыкания:

• Провод изоляция с оборванной цепью; Поврежденная или старая изоляция проводов может не допускайте соприкосновения горячих или нейтральных проводов друг с другом. В обратно, это может привести к короткому замыканию.
• Ослабленное соединение проводов
• Поврежденный электроприбор


Один раз вы подозреваете, что у вас проблема с коротким замыканием, есть Основная процедура, которой вы можете следовать, чтобы определить местонахождение проблемы.

• Найдите сработавший автоматический выключатель
• Осмотрите все шнуры питания, подсоединенные к сработавшему автоматическому выключателю
• Выключите все выключатели и лампы, расположенные рядом со сработавшим автоматическим выключателем, затем снова включите его
• Включайте каждую розетку прибора или зажигайте одну за другой, пока не дойдете до цепи, в которой произошло короткое замыкание.
• Проверьте неисправность цепи или проводки с помощью мультиметра.

Здесь вы можете использовать цифровой или аналоговый мультиметр для измерения сопротивления, напряжения и тока.

Измерение сопротивления короткого замыкания с помощью аналогового мультиметра

Сопротивление обычно измеряется сопротивлением электрическому току. Выполните следующие действия:

1. Найдите место короткого замыкания. Это может быть либо в настенной проводке, либо в автоматическом выключателе.
2. Плагин щупы в порты мультиметра. Обычно мультиметр иметь отдельные порты для теста. Подключите датчики к нужным портам. Они могут быть помечены COM, а в других вы можете найти знак Ом.
3. Выбрать требуемый диапазон. Нужно выбрать диапазон в аналоге мультиметр для получения наилучших показаний. Обычно переключатель показывает максимальные показания сопротивления.
4. Сбросьте показания мультиметра до нуля. Замкните цепь, поместив щупы вместе.
5. ​Прочитайте показания мультиметра.
6. Переключатель с мультиметра. Мультиметр желательно выключить. функция переключается на более высокий диапазон напряжения, как только сопротивление измерение завершено.

Измерение сопротивления с помощью цифрового мультиметра

Использование цифровой мультиметр прост и быстр, так как нет обнуления, как в аналоговый мультиметр. Вот шаги, которые необходимо выполнить при измерении сопротивления с помощью цифрового мультиметра:

1. Установите переключатель на максимальное значение
2. Вставьте щупы в необходимые порты. Мультиметр имеет несколько портов, которые могут быть помечены как COM или со знаком Ом.
3. Теперь вы можете включить мультиметр.
4. Следующий заключается в выборе диапазона. Это поможет вам получить лучшее чтение. Выберите диапазон, где расчетное значение сопротивления ниже, но закрыть самый высокий диапазон
5. ​Проведите измерение. Приложите щупы к проверяемым проводам. При необходимости диапазон можно изменить.
6. Переключатель выключите мультиметр, чтобы сэкономить энергию. Желательно вращать функция переключает более высокий диапазон напряжения перед отключением.


Измерение тока аналоговым мультиметром

Шаги, которые необходимо выполнить при измерении тока:

1. Вставьте щупы в гнезда напряжения на мультиметре.
2. Включите мультиметр для измерения тока.
3. Увеличьте диапазон, чтобы получить наиболее точные показания. Настройте мультиметр на максимальное отклонение.
4. Верните щупы в порты измерения напряжения. Перед отключением поверните диапазон до точки наивысшего напряжения

Измерение тока с помощью цифрового мультиметра

1. ​Включите мультиметр.
2. Вставьте датчики в правильное соединение. В этом случае используйте розетки сопротивления.
3. Комплект переключатель мультиметра для измерения тока. Убедитесь, что максимальный диапазон выше ожидаемого значения. Избегайте перегрузки счетчика, выбрав слишком большой диапазон.
4. ​Запишите показания мультиметра.
5. Выключите мультиметр для экономии энергии.

Обратите внимание, что при измерении текущее питание должно быть включено.

Измерение напряжения с помощью аналогового мультиметра

1. Вставьте щупы в отрицательный и положительный порты мультиметра.
2. ​Установите диапазон, чтобы выдержать максимальное ожидаемое значение, которое допускает немного больше, так как может быть причинен вред из-за высокого напряжения.
3. ​Убедитесь, что красный провод указывает на токоведущий провод.
4. ​Исследуйте точку максимального напряжения свинцовым щупом под напряжением.
5. Чек для достижения положительного отскока мультиметра. Чтобы получить максимально точные показания, отрегулируйте многопользовательский переключатель диапазона, чтобы свести к минимуму диапазоне до тех пор, пока на мультиметре не будет считано максимальное отклонение.
6. ​Запишите показания
7. ​Проведите следующее измерение или отключите щупы, когда завершите тест.


Измерение напряжения с помощью цифрового мультиметра

1. Вставьте щупы в порты сопротивления на мультиметре.
2. Включите мультиметр.
3. ​Установите диапазон счетчика таким образом, чтобы он соответствовал максимальному ожидаемому значению.
4. ​Сначала проверьте точки низкого напряжения.
5. ​Исследуйте точки с более высоким напряжением.
6. ​При необходимости отрегулируйте переключатель диапазонов, чтобы получить наилучшие показания.
7. ​Запишите показания.
