Как измерить ток в розетке мультиметром

Причин, которые побуждают людей измерять ток в розетке мультиметром, судя даже по моему опыту, довольно много.

Кто-то хочет узнать насколько соответствует действительности указанная на механизме розетки сила тока 6А, 10А или 16А, кого-то больше интересует хватит ли в ней тока для подключения какого-то определенного прибора, а кто-то просто исследует возможности цифрового мультиметра, пробуя вся его режимы работы подряд.

Но как вы уже поняли, измерять ток в розетке мультиметром нельзя, более того, очень опасно.

Если вы читали статью «Сколько ампер в розетке», вы уже знаете, что ток в розетке может быть абсолютно любым, в зависимости от характеристик подключаемого к ней электропотребителя и ограничен лишь возможностями материалов розетки и надежностью её токопроводящих контактов.

В розетке, к которой ничего не подключено, тока нет, ведь он возникает лишь в электрической цепи.

Чтобы померить ток, который измеряется в амперах, щупы мультиметра подключаются в разрыв сети, более подробно об этом вы сможете узнать из нашей статьи «Как пользоваться мультиметром». В случае с бытовой розеткой 220В цепи нет и неосторожные, неопытные мастера, помещают щупы к фазному и нулевому разъемам розетки, надеясь увидеть как получится ток, что же в этом случае происходит и как правильно измерятьсилу тока читайте дальше.

А так как мультиметр в режиме амперметра (измерения тока), подключается в разрыв электрической цепи, он становится её неотъемлемым элементом и если при этом он будет иметь серьезное сопротивление, как например при измерении напряжения, то показания будут неточными, соответственно, при измерении тока мультиметр не задействует внутреннее сопротивление. Тестер во время замеров, в общей электрической схеме, становится лишь проводником, оказывая влияние на общий ток системы не больше, чем просто дополнительный кусок провода.

Теперь смотрите, когда вы пытаетесь измерить ток в розетке, пуская его через мультиметр, поместив щупы в гнезда механизма, он не испытывает никакого сопротивления и происходит банальное короткое замыкание. Это равносильно тому, если вы просто соедините между собой фазный и нулевой проводники.

Величина же силы тока, которая зачастую указывается на механизмах розеток – всего лишь максимальный ток, на который она рассчитана. Другими словами, к такой розетке нельзя подключать оборудование, при работе которого через розетку проходит ток больший, чем эта величина, для розетки, которую вы можете видеть на изображении ниже, это 16А.

Если же вы начнете измерять ток самой розетки мультиметром, никаких значений на экране тестера вы заметить не успеете, а вот искры и яркую вспышку в одном из элементов цепи наверняка да.

И еще, если вы внимательно изучите режимы работы стандартного цифрового мультиметра заметите, что они редко умеют измерять переменный ток, чаще только постоянный до 10А.



Если же вы счастливый владелец цифрового тестера, с режимом определения переменного тока, то для его замеров действовать необходимо следующим образом:

В первую очередь потребуется какой-то потребитель, например, настольная лампа, далее собирается следующая схема:

1. В первую очередь отключаем в электрическом щите питание с той розетки, где планируем проводить замеры, выключив соответствующий автомат. Обязательно убедитесь затем в отсутствии напряжения в этой розетке.

2. Затем один контакт электрической вилки настольно лампы подключается, например, к фазному проводнику в розетке. Проще всего это сделать через клеммник, сняв механизм розетки, подключив напрямую к проводу.

3. На цифровом мультиметре выставляется режим измерения переменного тока, как всегда, если вы не знаете какие будут показания, выбирается максимальный предел, в нашем случае 10А. При этом, красный щуп вставляется в разъем 10А на мультиметре, черный же в разъем com.

4. Один из щупов, так же через клеммник, подключается к свободному штырьку электрической вилки, другой к оставшемуся проводу розетки — нулю.

5. Теперь можно включать электрический автомат и выключатель настольной лампы.

6. В зависимости от установленной лампы, её типа, потребляемой мощности, показатели будут разными.

Так, напимер, для обычной лампы накаливания мощностью 100 Вт, показатель тока будет равно примерно 0,5А.

Это можно достаточно просто рассчитать по классической формуле электротехники, согласно которой мощность = ток * напряжение или Р=I*U,  значит I=P/U или  ток=100 Вт / 220 В=0, 45А

При измерении постоянного тока последовтельность действий точно такая же, как при измерении переменного, только выбирается соответствующий режим измерения и нужный предел.

И еще раз повторю, не измеряйте ток в розетке мультиметром, его там нет.

Если же хотите знать, какие еще полезные функции есть у мультиметра и как их применять в быту и не только это, подписывайтесь на нашу группу вконтакте, следите за выходом новых материалов! Кроме того обязательно оставляйте свои комментарии, вопросы, критику в комментариях к статье!

Исследуем — как измерить ток мультиметром?

Дата публикации: 25/09/2015

Случаются различные бытовые ситуации, когда нужно измерить:

• Сопротивление;
• Постоянное напряжение;
• Переменное напряжение;
• Емкость конденсаторов;
• Целостность проводов, предохранителей.

В таком случае никак не обойтись без мультиметра – универсального прибора, созданного различными производителями именно для таких целей. А вот как измерить ток мультиметром – будем исследовать вопрос.

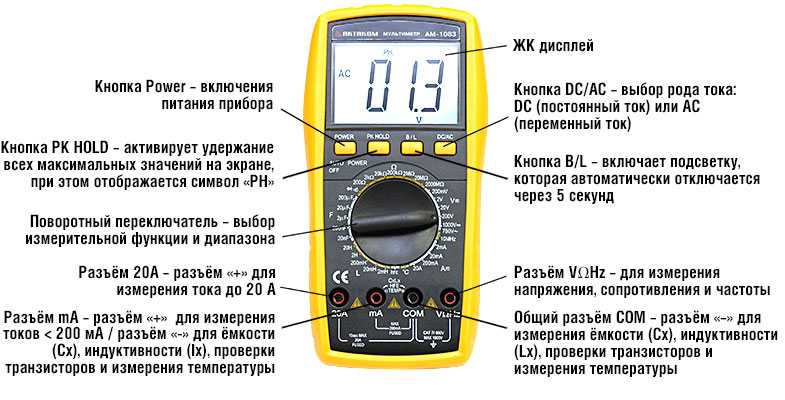

Как устроен мультимер

Этот прибор, как видно из количества возможных операций, универсальный. Получается, что, имея в хозяйстве только один прибор, можно полностью решить проблемы с электрической проводкой и бытовыми приборами. Существуют аналоговые приборы, где все вычисления показывает двигающаяся стрелочка. Прибор не очень удобен в использовании. Непрофессионалу трудно разобраться со всеми имеющимися шкалами и их градацией. Поэтому, если такой прибор не достался вам по наследству от электрика, то покупать, все же, лучше цифровой. В нем все вычисления покажутся на привычном жидкокристаллическом экране в виде таких же привычных цифр. Необходимо заметить, что не все мультиметры имеют стандартное количество функций. Здесь действует принцип рынка: чем больше функций, и выше точность измерений, — тем дороже прибор.

Но все же, экономить на этом не стоит. Купив один прибор на всю оставшуюся жизнь, вы сможете даже с помощью него зарабатывать на хлеб насущный, помогая одиноким пенсионерам или соседям.

Выполняем измерение переменного тока

Из курса физики мы помним, что ток бывает переменным и постоянным. Чтобы выполнить измерение переменного тока, нужно, после включения прибора, выставить переключатель на режим – ACА (переменный ток). После чего к прибору подключается два щупа (они входят в комплект), разместив их в соответствующие гнезда. Обычно щупы окрашены в разный цвет – черный и красный. Разъем заземления имеет индикацию СОМ, куда вставляется черный щуп. Соответственно красный, вставляется в гнездо с индикацией типа 10А или 10 ADC (значение может быть больше и зависит от модели прибора). Это означает, что данным прибором можно измерить силу тока в пределах от 200 мА до 10 А (как указано на приборе). Необходимо помнить, что, измеряя ток, щупы соединяются последовательной цепью с нагрузкой, а вот остальные измерения требуют параллельного соединения.

Выполняем измерение постоянного тока

Перед измерением переводим рычаг переключателя в режим DCA (постоянный ток). Для такого измерения, шкала прибора имеет несколько отметок (200 µА; 2000 µА; 20 mА; 200 mА). Если наши измерения соответствуют такому диапазону, то, как и в предыдущем случае, черный щуп вставляется в разъем СОМ. А вот красный – в разъем с индикацией VΩmA. Если измерения будут в более высоком диапазоне, то во избежание поломки прибора, требуется подключить красный щуп в гнездо 10 А. Процесс измерения начинают с максимального значения, и лишь убедившись, что значение ниже, рычаг переключается на более низкую отметку. Если же не требуется высокая точность измерения, то можно пределы и не переключать.

Некоторые модели не имеют функции по измерению переменного тока, поэтому стоит перед покупкой правильно поставить задачи, чтобы в будущем не бежать за прибором к соседу.

Предпродажный ремонт квартир. 25/12/2013 — 03:59

Проведение предпродажного ремонта позволяет привлечь новых покупателей и повысить стоимость квартиры.

Каким должен быть качественный и прибыльный предпродажный ремонт?

Читать далее >>

Защитить любой пиломатериал на долгие годы можно с помощью обработки для дерева. 05/02/2018 — 00:36

Если на вашем участке есть множество деревянных конструкций и изделий из дерева, или же вы хотите построить деревянный дом из бруса, то необходимо использовать качественный пиломатериал, который будет иметь гладкую структуру, а также должен быть обработан специальными защитными средствами.



Читать далее >>

Парковочные столбики — эффективное ограждение парковочных зон. 01/02/2014 — 03:04

При обустройстве парковочной зоны или для оптимальной и безопасной организации движения в местах скопления людей, а также при отделении газонов или пешеходных участков от проезжей части активно используются специальные парковочные столбики.

Читать далее >>

Итальянская мебель для столовых, ваш достойный выбор. 07/02/2014 — 03:14

Создание уютной атмосферы в столовой комнате очень важно, так как ее использование не ограничивается только приемом пищи, здесь можно приятно провести время в теплой семейной обстановке. Для создания интересного интерьера многие дизайнеры предлагают приобретение итальянской столовой мебели.

Читать далее >>

Как защититься от злоумышленников:? 07/09/2019 — 16:14

Как известно, практически в 50% случае, злоумышленники проникают в дом или офисное помещение именно через окна. И это происходит, не смотря на любые методы предосторожности – установка современных прочных стеклопакетов, надежных запирающих систем и т.д. Вместе с развитием и оптимизацией конструкций оконных блоков также свои навыки усовершенствуют «умельцы», живущие за счет чужого имущества.

Читать далее >>

Секционные ворота для вашего гаража, характеристики, преимущества 16/08/2016 — 16:00

Секционные ворота — гарантия безопасности.

Читать далее >>

Мультиметр

— Как токоизмерительные клещи постоянного тока измеряют ток?

спросил 5 лет, 2 месяца назад

Изменено 5 лет, 2 месяца назад

Просмотрено 25 тысяч раз

\$\начало группы\$

Я понимаю, что для токоизмерительных клещей переменного тока изменяющееся магнитное поле индуцирует напряжение/ток в проволочной петле, и поэтому можно измерять переменный ток по индукции.

Но как работают токоизмерительные клещи постоянного тока? По сути, постоянный ток означает статическое магнитное поле, и по закону Фарадея напряжение/ток не индуцируются.

• мультиметр
• сила тока
• индукция

\$\конечная группа\$

\$\начало группы\$

Это один из способов сделать это. Ref

Обычный трансформатор не может работать с постоянными токами. Поэтому принцип работы пробников постоянного тока несколько отличается от пробников переменного тока. Здесь же находится токоведущий проводник первичной обмотки и вводится через отверстие сердечника. Есть еще вторичная обмотка, но теперь она выполняет функцию компенсационной катушки. Сердцевина снабжена воздушным зазором, который удерживает датчик, т.е. датчик Холла, измеряющий магнитный поток в сердечнике.

Ток в первичном проводе намагнитит сердечник. Это магнитное поле измеряется датчиком, и в результате этого схема управления пропускает ток через компенсационную обмотку таким образом, что магнитный поток в сердечнике поддерживается равным нулю. В результате этого сердечник никогда не будет намагничен. Преимущество заключается в том, что нелинейные свойства и гистерезис как сердечника, так и магнитного датчика мало влияют на результаты измерений.

Помимо описанной схемы измерения есть еще схема размагничивания. Перед использованием токоизмерительного датчика сердечник должен быть размагничен без проводов, вставленных в сердечник.

Усиление может быть увеличено с компенсацией соотношения оборотов за счет пропускной способности.

---

Боковое примечание

Измерители ВЧ-мощности True RMS работают примерно так же, как описано выше, за исключением того, что вместо согласования магнитной петли они используют терморезистор и используют мост для сравнения ВЧ-нагрева с нагревателем постоянного тока для точных измерений и, очевидно, намного меньшей полосы пропускания от тепловая постоянная времени, но очень точная.

\$\конечная группа\$

2

\$\начало группы\$

Статические магнитные поля можно измерять с помощью датчика Холла.

\$\конечная группа\$

2

\$\начало группы\$

Если на провод с постоянным током надеть зажим переменного тока, на выходе обмотки зажима возникает импульс постоянного тока. Подача этого импульса на интегратор дает ток, поскольку импульсное напряжение равно скорости нарастания потока через обмотку, а конечный поток пропорционален току.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как измерить напряжение постоянного тока с помощью мультиметра (Руководство для начинающих)

Опубликовано: 28 марта 2022 г. Сэм Орловский

Категории Обучение

Метки Мультиметр

Содержание

• Что такое напряжение постоянного тока?
• Как измерить напряжение постоянного тока с помощью мультиметра (цифрового)
• Полезные советы при измерении напряжения постоянного тока с помощью цифрового мультиметра
• Как измерить напряжение постоянного тока с помощью аналогового мультиметра
• Что такое состояние перегрузки и когда оно возникает?

Напряжение, пожалуй, самое простое и наиболее часто читаемое измерение мультиметра. Хотя считывание напряжения постоянного тока может показаться легким на первый взгляд, для получения хороших показаний требуется глубокое знание этой единственной функции.

Короче говоря, вы можете измерить напряжение постоянного тока с помощью мультиметра, выполнив следующие действия. Во-первых, переключите циферблат на напряжение постоянного тока. Затем поместите черный щуп в гнездо COM, а красные щупы в гнездо V Ω. Затем снимите сначала красный щуп, а затем черный щуп. Затем подключите тестовые щупы к цепи. Теперь вы можете прочитать измерение напряжения на дисплее.

Если вы новичок и хотите узнать, как измерять напряжение постоянного тока с помощью мультиметра — как цифрового, так и аналогового, — вы обратились по адресу. Мы научим вас всему процессу, включая анализ результатов.

Что такое напряжение постоянного тока?

Для понимания термин «напряжение постоянного тока» — это краткая форма термина «напряжение постоянного тока» — напряжение, способное создавать постоянный ток. С другой стороны, переменное напряжение способно производить переменный ток.

В общем случае постоянный ток используется для обозначения систем с постоянной полярностью. Однако в этом контексте DC в основном используется для обозначения величин, полярность которых не меняется регулярно, или величин с нулевой частотой. Величины, регулярно меняющие полярность с положительной частотой, называются переменным током.

Разность потенциалов/единица заряда между двумя положениями в электрическом поле представляет собой напряжение. Движение и присутствие заряженных частиц (электронов) производят электрическую энергию. (1)

Разность потенциалов возникает, когда электроны перемещаются между двумя точками – из точки с низким потенциалом в точку с высоким потенциалом. Переменный и постоянный ток — это два типа электрической энергии. (2)

Напряжение, полученное из постоянного тока, — это то, что мы обсуждаем здесь — напряжение постоянного тока.

Примеры источников постоянного тока включают батареи, солнечные панели, термопары, генераторы постоянного тока и преобразователи мощности постоянного тока для выпрямления переменного тока.

Как измерить напряжение постоянного тока с помощью мультиметра (цифрового)

1. Переключите циферблат на значение напряжения постоянного тока. Если ваш цифровой мультиметр поставляется с милливольтами постоянного тока и вы не знаете, какой из них выбрать, начните с напряжения постоянного тока, поскольку оно рассчитано на более высокое напряжение.
2. Затем вставьте черный щуп в разъем COM.

3. Красные щупы должны войти внутрь гнезда V Ω. Сделав это, сначала снимите красный щуп, а затем черный щуп.

3. Четвертый шаг заключается в подключении к цепи контрольных щупов (черные щупы к контрольной точке отрицательной полярности и красные к контрольной точке положительной полярности).

Примечание. Следует знать, что большинство современных мультиметров могут автоматически определять полярность. При использовании цифровых мультиметров красный провод не должен касаться положительной клеммы, а черный — отрицательной. Если щупы коснутся противоположных клемм, на дисплее появится отрицательный символ.

При использовании аналогового мультиметра необходимо убедиться, что выводы касаются нужных клемм, чтобы не повредить мультиметр.

5. Теперь вы можете прочитать результат измерения напряжения на дисплее.

Полезные советы при измерении напряжения постоянного тока с помощью цифрового мультиметра

1. Современные цифровые мультиметры обычно по умолчанию имеют автоматический выбор диапазона, в зависимости от функции, отображаемой на циферблате. Вы можете изменить диапазон, нажав кнопку «Диапазон» несколько раз, пока не достигнете желаемого диапазона. Измеренное напряжение может находиться в пределах нижнего установленного диапазона милливольт постоянного тока. Не волнуйся. Удалите тестовые щупы, переключите циферблат на чтение милливольт постоянного тока, снова вставьте тестовые щупы, а затем считайте измерение напряжения.
2. Для получения наиболее стабильного измерения нажмите кнопку «удерживать». Вы увидите его после завершения измерения напряжения.
3. Нажмите кнопку «MIN/MAX», чтобы получить минимальное и максимальное значение напряжения постоянного тока, нажмите кнопку «MIN/MAX». Дождитесь звукового сигнала каждый раз, когда цифровой мультиметр записывает новое значение напряжения.
4. Если вы хотите установить цифровой мультиметр на предварительно определенное значение, нажмите кнопку «REL» (относительное) или «?» (Delta). На дисплее отобразятся измерения напряжения ниже и выше опорного значения.

Как измерить напряжение постоянного тока с помощью аналогового мультиметра

Выполните следующие простые шаги:

1. Нажмите кнопку «ВКЛ» на измерителе, чтобы включить его.
2. Поверните ручку мультиметра в положение «V _DC » — напряжение постоянного тока. Если ваш аналоговый мультиметр не имеет «V _DC, » проверьте, есть ли буква V с прямой линией из 3 точек, и поверните на нее ручку.

3. Перейдите к установке диапазона, который должен быть больше ожидаемого диапазона испытательного напряжения.
4. Если вы работаете с неизвестным напряжением, установленный диапазон должен быть максимально возможным.
5. Подсоедините черный щуп к разъему COM, а красный щуп к разъему VΩ (желательно тот, на котором есть аббревиатура VDC).
6. Установите черный щуп на отрицательную или более низкую точку напряжения, а красный — на положительную или более высокую точку напряжения.
7. Для достижения максимального отклонения, которое помогает повысить точность, уменьшите диапазон напряжения.
8. Теперь снимите показания по шкале напряжения постоянного тока и будьте осторожны, чтобы не снять показания шкалы напряжения переменного тока.
9. Когда вы закончите снимать показания, снимите сначала красный щуп, а затем черный щуп.
10. Выключите мультиметр, а затем установите максимальный диапазон, чтобы предотвратить повреждение в случае быстрого повторного использования.

В отличие от цифрового мультиметра, аналоговый мультиметр не предупреждает вас о неправильной полярности, что может привести к повреждению мультиметра. Будьте осторожны, всегда соблюдайте полярность.

Что такое состояние перегрузки и когда оно возникает?

Есть веская причина, по которой рекомендуется выбирать диапазон напряжения выше ожидаемого значения. Выбор более низкого значения может привести к перегрузке. Счетчик не может измерить напряжение, когда оно выходит за пределы диапазона измерения.

При работе с цифровым мультиметром вы узнаете, что имеете дело с состоянием перегрузки, если мультиметр показывает на экране «вне диапазона», «OL» или «1». Не паникуйте, когда вы получаете индикатор перегрузки. Он не может повредить или повредить мультиметр. Вы можете преодолеть это состояние, увеличивая диапазон с помощью ручки селектора, пока не достигнете ожидаемого значения. Если вы подозреваете падение напряжения в вашей цепи, вы также можете использовать мультиметр для его измерения.

При использовании аналогового мультиметра вы поймете, что у вас есть состояние перегрузки, если вы увидите «FSD» (полное отклонение шкалы) стрелки. В аналоговых мультиметрах необходимо избегать условий перегрузки, чтобы предотвратить возможные повреждения. Держитесь подальше от диапазонов низкого напряжения, если вы не знаете измерения напряжения.

Совет по безопасности : не используйте датчики с оборванными или оголенными проводами. Помимо добавления ошибки в показания измерения напряжения, поврежденные щупы опасны для измерения напряжения.

Независимо от того, используете ли вы цифровой или аналоговый мультиметр, теперь вы знаете, как мультиметр измеряет напряжение. Теперь вы можете уверенно измерять ток.

Если вы уделяете процессу все свое внимание, вы готовы к измерению напряжения от источника постоянного тока. Теперь измерьте напряжение от предпочитаемого вами источника постоянного тока и посмотрите, как оно работает.
