Работая над электрическим проектом, вам может понадобиться проверить силу тока или мощность, протекающую по цепи. Вам также необходимо измерить силу тока, чтобы определить, потребляет ли что-либо больше энергии, чем должно.

Измерение силы тока может быть полезно при попытке выяснить, не разряжает ли компонент в вашем автомобиле аккумулятор.

К счастью, измерить силу тока несложно, если вы знаете основные тесты мультиметра и проявляете осторожность вблизи электрических компонентов.

Позвольте мне помочь вам научиться измерять амперы с помощью мультиметра.

Меры предосторожности

Вы должны быть осторожны, используете ли вы простой мультиметр или цифровой мультиметр. При выполнении электрических измерений каждое приложение с измерительными токами представляет возможные угрозы безопасности, которые необходимо учитывать. Прежде чем использовать какое-либо электрическое испытательное оборудование, люди всегда должны прочитать руководство пользователя. Уместно узнать о надлежащих методах работы, мерах безопасности и ограничениях. (1)

Надевайте прочные резиновые перчатки, избегайте работы вблизи воды или металлических поверхностей и не прикасайтесь голыми руками к оголенным проводам. Также хорошо иметь кого-то рядом. Человек, который может помочь вам или позвать на помощь, если вас ударит током.

Настройка мультиметра

№1. Узнайте, сколько ампер-вольт может выдержать ваша батарея или автоматический выключатель, на паспортной табличке.

Убедитесь, что ваш мультиметр соответствует количеству ампер, протекающему через цепь, прежде чем подключать его к ней. Отображается расчетный максимальный ток большинства источников питания, указанный на заводской табличке. На задней панели прибора или в руководстве по эксплуатации вы можете найти общий ток проводов мультиметра. Вы также можете увидеть, как высоко поднимается шкала. Не пытайтесь измерять токи выше максимального значения шкалы.

№ 2. Используйте вставные зажимы, если выводы вашего мультиметра недостаточно высоки для схемы.



Вставьте провода в мультиметр и подключите к цепи. Сделайте это так же, как на клещах мультиметра. Оберните зажим вокруг токоведущего или горячего провода. Обычно это черный, красный, синий или другой цвет, кроме белого или зеленого. В отличие от использования мультиметра, клещи не станут частью цепи.

№3. Вставьте черные щупы в порт «COM» мультиметра.

Даже при использовании зажимного приспособления ваш мультиметр должен иметь красный и черный щупы. Зонд также будет иметь наконечник на одном конце, чтобы зацепиться за прибор. Черный щуп, который представляет собой отрицательный провод, всегда должен быть вставлен в разъем COM. «COM» означает «общий», и если порт не помечен им, вместо этого вы можете получить отрицательный знак.

Если ваши провода содержат штыри, вам нужно будет держать их на месте при измерении тока. Вы можете освободить руки, прикрепив их к цепи, если на них есть зажимы. Однако оба типа зондов подключаются к измерителю одинаково.

№ 4. Вставьте красный щуп в гнездо «А».



Вы можете увидеть две розетки с буквой «А», одну с маркировкой «А» или «10А» и одну с маркировкой «мА». Розетка мА» тестирует миллиампер до примерно 10 мА. Если вы не уверены, что использовать, выберите более высокий вариант «А» или «10А», чтобы избежать перегрузки счетчика.

№ 5. На измерителе вы можете выбрать переменное или постоянное напряжение.

Если ваш измеритель предназначен исключительно для проверки цепей переменного или постоянного тока, вам нужно будет выбрать, какую из них вы пытаетесь проверить. Если вы все еще не уверены, еще раз проверьте этикетку на блоке питания. Это должно быть упомянуто рядом с напряжением. Постоянный ток (DC) используется в транспортных средствах и гаджетах с батарейным питанием, а переменный ток (AC) обычно используется в бытовой технике и электродвигателях.

№ 6. Во время измерения установите шкалу на более высокий уровень ампер-вольт.

После того, как вы рассчитали самые высокие токи для тестирования, найдите рычаг на вашем измерителе. Поверните его немного выше этой цифры. Если вы хотите быть осторожным, поверните циферблат на максимум. Но если измеряемое напряжение слишком слабое, вы не сможете получить показания. Если это произойдет, вам нужно будет уменьшить шкалу и пересдать задание.

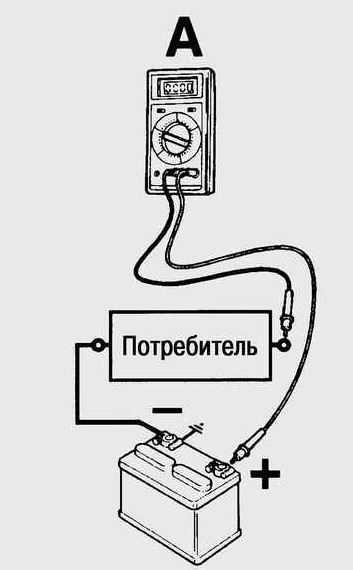

Как измерить вольт-ампер мультиметром

№1. Отключите электричество цепи.

Если ваша схема питается от батареи, отсоедините отрицательный провод от батареи. Если вам необходимо отключить электричество с помощью выключателя, выключите выключатель, затем отсоедините противоположную линию. Не подключайте счетчик к цепи при включенном электричестве.

№ 2. Отсоедините красный провод от источника питания.

Чтобы измерить ток, протекающий по цепи, подключите мультиметр, чтобы завершить курс. Для начала отключите питание схемы, затем отсоедините плюсовой провод (красный) от источника питания. (2)

Возможно, вам придется перерезать провод кусачками, чтобы разорвать цепь. Посмотрите, есть ли заглушка в месте соединения провода питания с проводом, идущим к тестируемому гаджету. Просто снимите крышку и размотайте кабели друг вокруг друга.

№3. При необходимости зачистите концы проводов.

Оберните небольшое количество проволоки вокруг штырьков мультиметра или оставьте столько проводов открытыми, чтобы штыри типа «крокодил» могли надежно зафиксироваться. Если провод полностью изолирован, возьмите кусачки примерно на 1 дюйм (2.5 см) от конца. Сожмите ровно настолько, чтобы прорезать резиновую изоляцию. Затем быстро потяните кусачки на себя, чтобы извлечь изоляцию.

№ 4. Оберните положительный щуп мультиметра положительным проводом.

Оберните оголенный конец красного провода изолентой вдали от источника питания. Прикрепите зажимы типа «крокодил» к проводу или оберните вокруг него наконечник щупа мультиметра. В любом случае, чтобы получить точный результат, убедитесь, что провод надежно закреплен.

№ 5. Запитайте цепь, подключив черный щуп мультиметра к последнему проводу.

Найдите положительный провод, идущий от тестируемого электрического устройства, и подключите его к черному наконечнику мультиметра. Если вы отсоедините кабели от цепи с батарейным питанием, она восстановит свою мощность. Включите электричество, если вы отключили его с помощью предохранителя или выключателя.

№ 6. Во время считывания показания счетчика оставьте устройства на месте примерно на минуту.

Как только измеритель будет установлен, вы должны немедленно увидеть значение на дисплее. Это измерение силы тока или тока для вашей цепи. Для наиболее точного измерения держите устройства во вращении не менее 1 минуты, чтобы убедиться, что ток стабилен.

Вы можете проверить другие тесты мультиметра, которые мы написали ниже;

• Как использовать мультиметр для проверки напряжения проводов под напряжением
• Как настроить усилитель мультиметром
• Как проследить провод мультиметром

Рекомендации

(1) меры безопасности – https://www.cdc.gov/coronavirus/2019-ncov/prevent-getting-sick/prevention.html

(2) источник питания — https://www.sciencedirect. com/topics/engineering/power-source

Как измерить силу тока с помощью клещей

{% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% if result.suggestions %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.

collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result.products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

{% если product. image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% if translation. search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  {{result.term | escape}}

Как пользоваться мультиметром

Мультиметр — важный инструмент для поиска и устранения неисправностей и измерения общей производительности электрической цепи или машины. Чтобы использовать его правильно, важно изучить каждую из общих настроек функции мультиметра.

Функции и настройки мультиметра

Циферблат мультиметра имеет настройки для измерения следующих параметров:

• T температура
• Ом Ом
• -I I- Емкость
• -I>- Проверка диодов
• А ампераж
• В Напряжение

Некоторые более продвинутые мультиметры могут иметь кнопку, которая позволяет вам получить доступ ко второму меню, которое может включать ампер постоянного тока, микроампер, миллиампер и другие измерения.

Все мультиметры имеют положительный щуп и общий щуп. Выводы щупов должны быть подключены к соответствующим входам мультиметра для обеспечения точности.

Накладной амперметр

Накладной амперметр используется для измерения А ампер; А мпер — это электрический ток, протекающий по проводнику. Зажимы измерителя будут воспринимать электрические колебания, которые производятся электрическим током при зажиме на одном проводнике, давая показания счетчика в А м/с.

Измеритель среднеквадратичного значения против истинного среднеквадратичного значения

При использовании мультиметра для измерения напряжения переменного тока или силы тока показания измерителя являются среднеквадратичными или среднеквадратичными. Иногда мы называем среднеквадратичное значение «эффективным значением» напряжения переменного тока или силы тока. Под этим мы подразумеваем, что среднеквадратичное значение напряжения переменного тока или силы тока имеет тот же эффект, что и напряжение постоянного тока или сила тока постоянного тока того же значения. В большинстве недорогих счетчиков для определения среднеквадратичного значения используется метод усреднения.

При работе с современными схемами предпочтительнее использовать приборы True RMS. При измерении напряжения или силы тока сигналов переменного тока, которые не являются чистыми синусоидальными волнами, например, когда вы измеряете выходной сигнал управления двигателем с регулируемой скоростью или регулируемого управления обогревом, вам нужен измеритель «истинного среднеквадратичного значения». Настоящий среднеквадратический измеритель работает, беря квадрат мгновенного значения входного напряжения или тока, усредняя это значение по времени, а затем отображая квадратный корень из этого среднего значения.

Номинальные параметры мультиметра

Мультиметры не являются универсальным устройством. Например, мультиметр, используемый для устранения неполадок с компьютером или радиоприемником, не подходит для работы с системами отопления, вентиляции и кондиционирования воздуха.

Мультиметры классифицируются по рейтингу:
• CAT I: изолированные устройства (например, упомянутое выше радио) или внутренние, изолированные, защищенные электронные устройства
• CAT II: электроинструменты, бытовая техника, внутренние розетки
• КАТ III: промышленное оборудование, внутренние электрощиты, розетки у служебных входов, климатическое оборудование
• CAT IV: трансформаторы, опоры электропередач, скважинные насосы, агрегаты HVAC

Приборы Cat III и Cat IV способны измерять до 1000 вольт и достаточно надежны для этих сильноточных и высоковольтных цепей.

Как измерить напряжение с помощью мультиметра

• Вставьте выводы двух щупов в соответствующие входы на передней панели мультиметра.
• Поверните циферблат мультиметра на напряжение переменного тока.
• Используйте щупы (или зажимы типа «крокодил») для измерения напряжения на нагрузке, убедившись, что щупы контактируют с нужными клеммами.

При измерении напряжения постоянного тока убедитесь, что шкала мультиметра повернута в положение настройки напряжения постоянного тока (на некоторых мультиметрах это может быть во вторичном меню измерителя).

Кроме того, полярность должна быть правильной; многие новые мультиметры имеют коррекцию полярности, которая может корректировать показания, если щупы подключены к неправильным клеммам, а старые — нет. Показания с обратной полярностью могут быть неточными.

Как измерить сопротивление и целостность цепи

Сопротивление, измеряемое в омах, представляет собой степень, в которой поток электронов противоположен в цепи. Вы можете ожидать, что сопротивление будет встроено в такие вещи, как обмотки двигателя или лампочка.

• Вставьте провода пробников в соответствующие гнезда на мультиметре.
• Убедитесь, что ваш измеритель настроен на омы (возможно, во вторичном меню).
• Подсоедините щупы к клеммам нагрузки и включите цепь.
• Ваш измеритель должен отображать показания в омах или миллиомах.
• Обрыв цепи (например, обрыв обмотки в двигателе) будет отображаться как 0,L или бесконечное сопротивление.

Измерение силы тока с помощью клещевого амперметра

Перед началом работы выводы щупов должны быть вставлены в соответствующие разъемы на передней панели мультиметра. На инструменте есть отдельный разъем, помеченный как

A mperage. Важно знать, что любой ток, превышающий 10 ампер, следует измерять клещевым амперметром, а не щупами.
• Поверните шкалу мультиметра на A mperage.
• Убедитесь, что выводы подключены к нагрузке последовательно, защищая сам мультиметр; другими словами, подключите один провод к выключателю, а другой к нагрузке, сделав мультиметр частью самой цепи.
• Включите выключатель и измерьте силу тока.

При использовании клещевого амперметра можно использовать множитель, обернутый вокруг зажимов, просто взяв кусок провода и намотав на него 10 витков, а затем разделив показание на 10.

Например, если вы используете множитель и ваш амперметр показывает 1,5 ампер, вы можете разделить это на 10 и получить 0,15 ампер. Это полезно при малых, дробных показаниях силы тока.

Как проверить диоды с помощью мультиметра

Диод может выполнять множество функций в цепи, работающей в качестве выпрямителя, который переключает переменный ток в постоянный, ограничителей сигналов, регуляторов напряжения, переключателей, модуляторов или генераторов. Среди этих функций у диода есть одно свойство — он проводит электрический ток (силу тока) только в одном направлении.

Правильно установленный диод называется «с прямым смещением», а диод с обратным смещением — «с обратным смещением» и не проводит электрический ток (сила тока). При тестировании диодов особенно важна правильная полярность щупов.

• Положительный вывод диода является анодом, а отрицательный вывод — катодом.
• Вставьте провода датчиков в диодный разъем (четко помеченный) и общий разъем.
• Поверните циферблат измерителя на Ом, Ом и нажмите кнопку «селектор» для вторичного меню.
• Нажмите селектор второй раз для диода -I>-, и вы увидите В на экране.

Чтобы проверить закороченный диод, поменяйте местами щупы. Показание должно быть ноль вольт. Нормальное чтение снова указывало бы на короткое замыкание. Неисправный диод будет показывать нулевое значение независимо от того, как подключены провода. Это будет означать, что диод не проводит ток в любом направлении.

Как измерить емкость конденсатора с помощью мультиметра

Конденсаторы представляют собой пассивное устройство, накапливающее электрическую энергию в цепи электростатически. Его действие в цепи называется емкостью; представьте себе резиновую мембрану в трубе, которая не пропускает воду, но может растягиваться, чтобы за ней в трубе оставалось больше воды.

• Вставьте провода пробников в соответствующие гнезда на мультиметре.
• Поверните циферблат мультиметра на символ конденсатора.
• Разрядите конденсатор с помощью двухваттного резистора на 20 кОм на клеммах или специального инструмента для разрядки конденсатора, в противном случае вы рискуете получить удар электрическим током, даже если цепь отключена.
• Используйте щупы или зажимы вашего измерителя на клеммах конденсатора, и ваши показания должны отображаться в микрофарадах. В случае рабочего конденсатора ваши показания должны быть плюс/минус 10% от номинала конденсатора (начальные конденсаторы обычно имеют более высокий номинал).

Имейте в виду, что в некоторых блоках HVAC вы можете встретить двойной конденсатор, который используется для экономии места. Двойной конденсатор содержит два отдельных конденсатора в одном корпусе; они будут использовать один и тот же общий (заземляющий) терминал, но с двумя отдельными горячими терминалами.

Использование мультиметра для измерения температуры и проверки сигналов пламени в газовой печи

Пламя в газовой печи само проводит электричество. Пламя и запальник контролируются IFC, печатной платой в нижней части устройства. Пламя охватывает датчик и через него проходит сигнал, превращаясь при этом в постоянный ток; это известно как выпрямление пламенем. Затем изолированный зеленый провод от горелки возвращается к IFC, информируя его о наличии пламени.

Сигнал пламени измеряется в микроамперах (миллионная доля ампера) и измеряется с помощью следующих шагов:

• Подключите красный провод к разъему, отмеченному для микроампер/миллиампер, а черный провод к общему разъему.
• Поверните циферблат в положение микроампер, затем перейдите во вторичное меню, чтобы изменить его на микроампер постоянного тока.
• Отсоедините датчик пламени и подсоедините красный провод к проводу, питающему датчик, черным проводом к датчику. Это сделает мультиметр частью цепи, соединенной последовательно.
• Зажгите горелки и посмотрите на показания мультиметра.

Сигнал от одного до восьми микроампер указывает на исправный датчик, но на проблему с IFC. Более слабые показания указывают на проверку целостности заземляющего провода и проверку сопротивления датчика.

Для получения более подробной информации о том, как использовать мультиметр, а также 3D-симуляции, которые помогут вам пройти через реальные сценарии, ознакомьтесь с курсом SkillMill «Как использовать мультиметр».



Чад Суси

Interplay Learning Expert Electrical

Чад — эксперт Interplay по электрике и является мастером-электриком. Чад развивался как профессионал в области электротехники на протяжении всей своей карьеры, начав с ремонта/электропроводки от домов до установок обеспечения качества/ввода в эксплуатацию, оттачивая свои навыки во всех аспектах торговли электрооборудованием на этом пути. Он сменил свою карьеру на жилых, коммерческих и промышленных объектах, а в 2012 году еще больше расширил свою миссию по обучению на протяжении всей жизни, став инструктором по электротехнике. Он продолжил этот путь в качестве разработчика онлайн-курсов и твердо привержен принципам электробезопасности и обоснованным теориям обучения взрослых.
