Осциллограф из компьютера – самодельный цифровой USB-осциллограф из компьютера, ноутбука или звуковой карты своими руками, лучшие программы

Приобретение дорогостоящего осциллографа может быть неподъемной задачей для начинающего радиолюбителя. Различные приставки к компьютеру и соответствующие программы позволяют заменить устройство и сделать осциллограф из своего компьютера. Кроме экономии средств, появляется возможность сохранить данные измеряемого сигнала на компьютере, и автоматизировать вычисления параметров.

Программы, эмулирующие работу осциллографа

Обработкой сигналов, поступающих на вход компьютера или ноутбука занимаются виртуальные осциллографы. Эти программы имеют интерфейс, схожий с экраном реального осциллографа. Часть приложений предназначена для работы с устройствами на основе звуковых карт, другие взаимодействуют с USB-осциллоскопами.

Программы, работающие через аудиовхода:

Digital Oscilloscope;
SoundCard Oszilloscope;
Российская разработка «Авангард».

Софт для USB-осциллографов:

Aktakom OscilloscopePro.
Simplescope.

Все виртуальные приборы являются двухканальными, снабжены генераторами частот, анализаторами. Проведенные измерения и осциллограммы можно сохранять на ПК. Обычно их не нужно инсталлировать. После распаковки архива и запуска программы появляется интерфейс реального осциллографа с регуляторами настроек.

Методы работы

Компьютер — цифровое устройство, поэтому для измерения аналогового параметра необходимо перевести сигнал в дискретный вид. Для этого используется АЦП — аналогово-цифровой преобразователь. Для вывода данных применяют ЦАП — цифро-аналоговый преобразователь.

Звуковая карта компьютера дискретизирует входящие аналоговые сигналы, подключаемые к входам LINE IN и MIC.

Поэтому аудиоплату можно использовать в качестве АЦП для подачи на компьютер или ноутбук измеряемого сигнала. Так как человек слышит звук в диапазоне 4Гц- 20кГц, то соответственно и аудиокарта работает в низкочастотном спектре. Полученный осциллограф также будет работать в указанном диапазоне.

Еще одним недостатком в работе «звукового» осциллоскопа является ограничение по напряжению, подаваемому на вход. Оно должно быть в пределах 0,5 В для входа MIC и до 2 В для LINE IN. Подключение сигнала амплитудой более 2В выведет из строя звуковую карту или компьютер.

Из-за конструкционных особенностей аудиокарты — наличие разделительного конденсатора на входе, постоянная составляющая электрического тока не будет показана на осциллографе. Но, используя приложение, можно ее измерить. Подавать сигнал лучше на вход LINE IN, так как он имеет наименьший уровень шумов. Минимальный уровень сигнала, который можно измерить — около 1мВ.

Использование таких осциллоскопов ограничено по частоте. Ими можно снимать показания с усилителей, магнитофонов, различных звуковых девайсов, а также микросхем, работающих на частотах до 20 кГц.

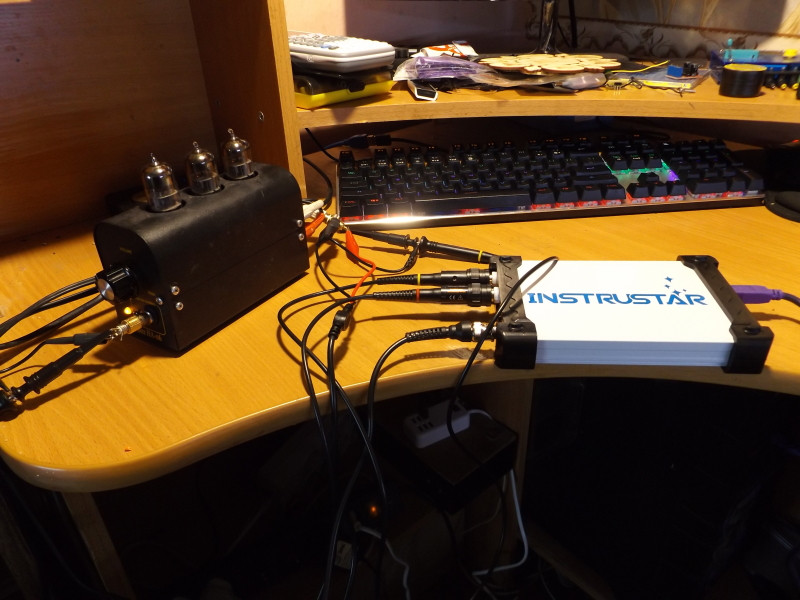

На высоких частотах применяется USB-осциллографы, имеющие больше возможностей. Минусом таких устройств является высокая цена.

Конструкция и применение

Осциллограф — сложный электрический прибор. Понять принцип его работы поможет блок-схема.

Имеются два луча развертки: по вертикали — Y и по горизонтали — X. По оси X откладывается значения времени, по Y отображается амплитуда сигнала.

На Y подается сигнал с устройства. Далее он проходит через аттенюатор, который изменяет чувствительность контура. Потом, пройдя предварительный усилитель, попадает в линию задержки, которая «придерживает» сигнал пока не сработает генератор развертки. Оконечный усилитель выводит сигнал на экран осциллоскопа. Чем больше входное напряжение, тем больше амплитуда сигнала.

На X подается пилообразное напряжение с генератора развертки, благодаря чему сигнал на осциллографе получается «растянутым» по времени. Меняя размерность генератора, можно получить изображение с разверткой до тысячных долей секунды.

Чтобы развертка запустилась одновременно с поступлением сигнала, в устройстве предусмотрена система синхронизации. Есть 3 возможных источника синхроимпульсов:

Измеряемый сигнал. Наиболее часто используемый вариант, особенно при постоянной частоте входящего источника.
Электрическая сеть. Частота сети поддерживается с высокой точностью, поэтому через нее возможна синхронизация.
Внешний источник. Используется, как лабораторный генератор сигналов, так и смартфон с приложением, генерирующим синхроимпульсы определенной частоты.

Осциллограф визуализирует форму сигнала, что помогает понять причину неисправности. С помощью устройства снимается АЧХ прибора, есть возможность узнать скорость нарастания импульса в цифровых устройствах.

Используются осциллографы при настройке, ремонте электронных девайсов, будь то бытовая техника, ремонт автотранспорта или орбитальная станция.

Схема и сборка устройства

Существует много схем для изготовления цифрового USB-осциллографа своими руками. Не все доступны для неопытного радиолюбителя. Наиболее легким является сборка устройств на основе звуковой карты, так как здесь нужно собрать только делитель для увеличения порога входящего напряжения.

Подключение через USB

USB-осциллограф сложный в изготовлении своими руками, но высокоточный прибор с большим диапазоном по частоте. Детали для него можно приобрести в магазине или заказать через интернет.

Список запчастей следующий:

двусторонняя плата с готовыми дорожками;
АЦП AD9288−40BRSZ;
система собирается на процессоре марки CY7C68013A;
резисторы, трансформаторы, конденсаторы, дроссели — номиналы указаны на схеме;
паяльник и монтажный фен, паяльная паста, флюс и припой;
провод с площадью сечения 0,1 мм² и лаковым покрытием;
тороидальный сердечник для изготовления трансформатора;
чип памяти EEPROM flash 24LC64;
реле с управляющим напряжением не более 3,3 В;
операционные усилители AD8065;
преобразователь постоянного тока DC-DC;
USB коннектор;
стеклотекстолит;
разъемы для щупов, корпус для платы.

Схема устройства приведена ниже.

Так как используется двусторонний монтаж, то самостоятельно плату с дорожками изготовить не получится. Надо обратиться к производственному объединению, выпускающему подобные изделия, и сделать заказ со следующими условиями:

стеклотекстолит, на котором будет размечена схема, должен иметь толщину не менее 1,5 мм;
толщина медных дорожек не менее 1 унции (OZ) или 35 мкм;

сквозная металлизация отверстий;
лужение контактных площадок для лучшего припаивания элементов.

Получив заказ, можно приступать к сборке. Вначале собирается конвертер DC-DC, для получения двух постоянных напряжений: +5 В и -5 В. Изготавливается он отдельно от основного устройства, а затем подсоединяется экранированным кабелем.

Далее аккуратно припаять элементы схемы. Особенно быть осторожным при пайке микросхем, не допускать увеличения температуры паяльника выше 300°С.

Разместив изготовленное устройство в корпусе, подключить его к компьютеру через USB разъем. После этого перемкнуть

перемычку JP1.

Использование аудиокарты

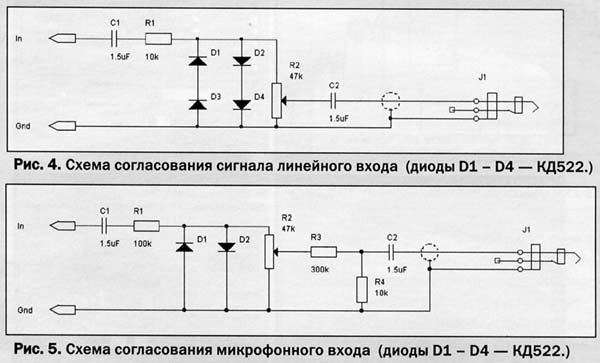

Осциллограф из внешней звуковой карты — малобюджетный и простой в изготовлении осциллоскоп к компьютеру или ноутбуку. Более всего подойдет начинающим радиолюбителям. Можно использовать как внешнее, так и внутреннее звуковое устройство.

Входное напряжение для внутренней звуковой карты компьютера не должно превышать 0,5-2 В. Чтобы измерить сигнал с амплитудой более 2 В, необходимо подать его на компьютер через делитель напряжения. Собирается аттенюатор по следующей схеме.

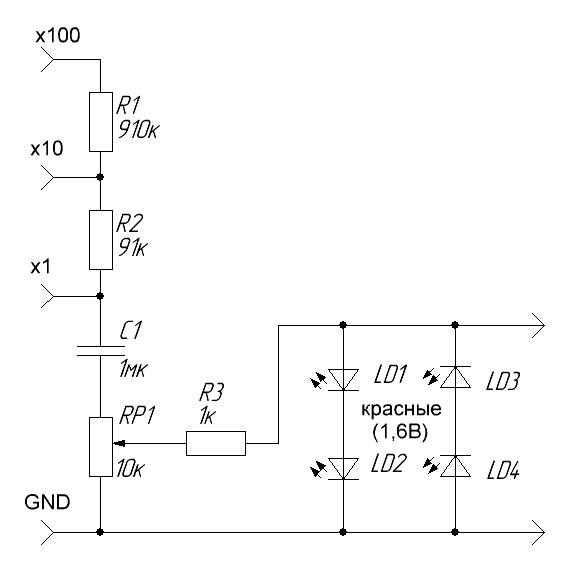

Подаваемое напряжение уменьшается в 100, 10 или 1 раз, в зависимости от величины. Для этого щупы вставляются в соответствующие разъемы. Точная настройка происходит через

подстроечный резистор. Диоды предохраняют от случайной подачи напряжения более 2 В.

Конструкцию разместить в металлической коробке для устранения возможных наводок. Провод, подключаемый к звуковой карте, должен быть коротким с медной оплеткой. Для создания второго канала необходимо продублировать устройство. Если на карте есть несколько входов, то выбрать с наименьшим внутренним сопротивлением.

Ниже рассматривается схема с использованием внешней USB звуковой карты стоимостью около 2 долларов.

Кроме адаптера понадобятся:

сопротивление на 120 кОм:
коннектор mini Jake;
щупы для измерений.

После приобретения всех запчастей проделать следующие шаги:

Вскрыть аккуратно адаптер, так, чтобы не сломать защелки. Внутри будет небольшая плата.
Снять конденсатор C6 и поставить на его место сопротивление на 120 кОм.
Припаять к щупам коннекторы mini Jack вместо оригинальных и вставить их в адаптер.
Скачать архив с драйверами устройства и распаковать его в папку. Вставить гаджет в компьютер.
Компьютер запросит драйвера на новое устройство.
Установить их, указав путь к папке.
Нажать на кнопку «Далее» для установки драйверов.

Перед использованием осциллограф необходимо настроить.

Настройка изделий

После сборки USB-осциллографа, на последнем этапе нужно прошить чип памяти EEPROM flash 24LC64. Для этого:

Скачать и установить на компьютер приложение Cypress Suite.
Запустить программу и перейти в меню EZ Console.
Нажать на надпись «LG EEPROM».
Появится окно с файлом прошивки. Выбрать его и запустить клавишей Enter.
Если появилась ошибка «Error», запустить операцию прошивки снова.
После успешного окончания процесса должна появиться надпись «Done». Осциллограф готов к работе.

Перед запуском осциллоскопа на основе внешнего аудиоадаптера проделать следующие действия:

Сохранить файлы miniscope.exe, miniscope.ini и miniscope.log из скачанного архива в отдельной папке. Открыть miniscope.exe.
После запуска программы, зайти в настройки и произвести действия, показанные на рисунках.

Для проверки работоспособности подать тестовый сигнал. Должна появиться синусоида.

Устройство готово к работе.

Калибровка необходима устройству, работающему через аттенюатор и внутреннюю звуковую карту. Для этого подать на гаджет сигнал с известными амплитудой и частотой. Добившись устойчивой развертки, включить измерительную сетку. Согласовывая действия подстроечного резистора с регулировками на панели управления, привести значения сетки к исходным величинам.

Если не получится корректно отобразить значения, то можно отъюстировать сетку при помощи регулировок звука на компьютере.

Открыть для этого регулятор громкости, расположенный на панели задач и, двигая ползунок, получить нужный уровень сигнала.

Готовые изделия перед включением обязательно заземлить. Соблюдать осторожность при подаче сигнала на порт звукового адаптера.

осциллограф из планшета своими руками

Содержание

Как можно получить осциллограф
Схема и сборка устройства
Электрическая схема
Осциллограф и его функции
Двухканальные устройства
Как сделать своими руками осциллограф из ноутбука. Двухканальный осцилограф из компьютера
Проблемы при создании осциллографа
Осциллографы на 10 В
Конструкция и применение
Что представляет собой осциллограф и его функции
Сборка осциллографа из планшета
Применение в быту

Как можно получить осциллограф

Оборудование можно заполучить несколькими способами и все зависит исключительно от размера денежных средств, которые можно потратить на приобретение оборудования или деталей.

Можно:

Купить готовый прибор в специализированном магазине или заказать его по сети;
Купить конструктор, например, широкой популярностью сейчас пользуются наборы радиодеталей, корпусов, которые продаются на китайских сайтах;
Самостоятельно собрать полноценный портативный прибор;
Смонтировать только приставку и щуп, а подключение организовать к персональному компьютеру.

Эти варианты приведены в порядке снижения затрат на оборудование. Покупка готового осциллографа будет стоить дороже всего, так как это уже доставленный и работающий блок со всеми необходимыми функциями и настройками, а в случае некорректной работы можно обратиться в центр продажи.

В конструктор входит схема простого осциллографа своими руками, а цена снижается за счет оплаты только себестоимости радиодеталей. В этой категории также необходимо различать более дорогие и простые по комплектации и функционалу модели.

Сборка прибора самому по имеющимся схемам и приобретенных в разных точках радиодеталях не всегда может оказаться дешевле, чем приобретение конструктора, поэтому необходимо предварительно оценивать стоимость затеи, ее оправданность.

Наиболее дешевым способом заполучить осциллограф станет спаять только приставку к нему. Для экрана использовать монитор компьютера, а программы для снятия и трансформации получаемых сигналов можно скачать с разных источников.

Схема и сборка устройства

Существует много схем для изготовления цифрового USB-осциллографа своими руками. Не все доступны для неопытного радиолюбителя. Наиболее легким является сборка устройств на основе звуковой карты, так как здесь нужно собрать только делитель для увеличения порога входящего напряжения.

Подключение через USB

двусторонняя плата с готовыми дорожками;
АЦП AD9288−40BRSZ;
система собирается на процессоре марки CY7C68013A;
резисторы, трансформаторы, конденсаторы, дроссели — номиналы указаны на схеме;
паяльник и монтажный фен, паяльная паста, флюс и припой;
провод с площадью сечения 0,1 мм 2 и лаковым покрытием;
тороидальный сердечник для изготовления трансформатора;
чип памяти EEPROM flash 24LC64;
реле с управляющим напряжением не более 3,3 В;
операционные усилители AD8065;
преобразователь постоянного тока DC-DC;
USB коннектор;
стеклотекстолит;
разъемы для щупов, корпус для платы.

Схема устройства приведена ниже.

Так как используется двусторонний монтаж, то самостоятельно плату с дорожками изготовить не получится. Надо обратиться к производственному объединению, выпускающему подобные изделия, и сделать заказ со следующими условиями:

стеклотекстолит, на котором будет размечена схема, должен иметь толщину не менее 1,5 мм;
толщина медных дорожек не менее 1 унции (OZ) или 35 мкм;
сквозная металлизация отверстий;
лужение контактных площадок для лучшего припаивания элементов.

Получив заказ, можно приступать к сборке. Вначале собирается конвертер DC-DC, для получения двух постоянных напряжений: +5 В и -5 В. Изготавливается он отдельно от основного устройства, а затем подсоединяется экранированным кабелем.

Далее аккуратно припаять элементы схемы. Особенно быть осторожным при пайке микросхем, не допускать увеличения температуры паяльника выше 300°С.

Разместив изготовленное устройство в корпусе, подключить его к компьютеру через USB разъем. После этого перемкнуть перемычку JP1.

Использование аудиокарты

Входное напряжение для внутренней звуковой карты компьютера не должно превышать 0,5-2 В. Чтобы измерить сигнал с амплитудой более 2 В, необходимо подать его на компьютер через делитель напряжения. Собирается аттенюатор по следующей схеме.

Подаваемое напряжение уменьшается в 100, 10 или 1 раз, в зависимости от величины. Для этого щупы вставляются в соответствующие разъемы. Точная настройка происходит через подстроечный резистор. Диоды предохраняют от случайной подачи напряжения более 2 В.

Конструкцию разместить в металлической коробке для устранения возможных наводок. Провод, подключаемый к звуковой карте, должен быть коротким с медной оплеткой. Для создания второго канала необходимо продублировать устройство. Если на карте есть несколько входов, то выбрать с наименьшим внутренним сопротивлением.

Ниже рассматривается схема с использованием внешней USB звуковой карты стоимостью около 2 долларов.

Кроме адаптера понадобятся:

сопротивление на 120 кОм:
коннектор mini Jake;
щупы для измерений.

После приобретения всех запчастей проделать следующие шаги:

Вскрыть аккуратно адаптер, так, чтобы не сломать защелки. Внутри будет небольшая плата.
Снять конденсатор C6 и поставить на его место сопротивление на 120 кОм.
Припаять к щупам коннекторы mini Jack вместо оригинальных и вставить их в адаптер.
Скачатьархив с драйверами устройства и распаковать его в папку. Вставить гаджет в компьютер.
Компьютер запросит драйвера на новое устройство.
Установить их, указав путь к папке.
Нажать на кнопку «Далее» для установки драйверов.

Перед использованием осциллограф необходимо настроить.

Электрическая схема

Если вам необходим приставка к компьютеру, то сделать осциллограф будет гораздо сложнее. Сегодня в интернете можно отыскать довольно большое количество разных схем этих устройств, и для изготовления, например, двухканального осциллографа вам будет необходимо только их продублировать. Второй канал зачастую актуален в случае, когда надо сравнивать два сигнала или же осциллограф используется для подключения внешней синхронизации
.

Как правило, схемы очень простые, но так, вы самостоятельно обеспечите очень большой диапазон доступных измерений, используя минимум радиодеталей. Причем аттенюатор, который изготавливается по классической схеме, потребовал бы от вас наличие узкоспециализированных высокомегаомных резисторов, а его сопротивление на входе все время менялось при переключении диапазона. Поэтому вы бы испытывали некоторые ограничения при использовании обычных осциллографических проводов, рассчитанных на импеданс входа не больше 1 мОм.

Как выбрать резисторы делителя напряжения

Из-за того, что зачастую радиолюбители испытывают сложности с тем, чтобы подобрать прецизионные резисторы, часто бывает так, что приходится выбирать устройства широкого профиля, которые надо максимально точно подогнать
, иначе сделать своими руками осциллограф из компьютера не получится.

Подстроечные резисторы делителя напряжения

В этом случае каждое плечо делителя имеет два резистора, один является постоянным, второй – подстроечный. Минус этого варианта, это его громоздкость, но точность ограничивается лишь тем, какие доступные характеристики имеет измерительный аппарат.

Как выбрать обычные резисторы

Тут важно изначально выполнить тщательные замеры всех устройств, а после подобрать пары, суммарное сопротивление которых будет самым подходящим для вашей схемы

Сегодня подгонка резисторов с помощью удаления части пленки часто используется даже в современной промышленности, то есть так, нередко делается осциллограф из компьютера.

Но нужно сказать, что если вы хотите подгонять высокоомные резисторы, то резистивная пленка не должна быть разрезана насквозь. Так как в этих устройствах она находится на цилиндрической поверхности в виде спирали, потому делать подпил надо предельно аккуратно, чтобы не допустить разрыва цепи
. Затем:

После, когда резистор полностью подогнан, место пропила
покрывают слоем специального защитного лака.

Сегодня этот способ наиболее быстрый и простой, но при этом дает хорошие результаты, что и сделало его оптимальным для домашних условий.

Что нужно учесть

Существует ряд правил, которые необходимо выполнять в любом случае, если решили проводить эти работы:

Используемый компьютер для осциллографа обязательно нужно заземлить.
Нельзя подключать заземление к розетке. Оно подсоединяется через специальный корпус линейного входного разъема с корпусом системного блока. В данном случае, независимо, попадаете ли вы в фазу или ноль, у вас не будет замыкания.

Говоря иначе, в розетку может подсоединяться только провод, который соединяется с резистором
, и находится в схеме адаптера с номинальным значением один мегом. Если же вы попробуете включить в сеть провод, который контактирует с корпусом, то почти во всех случаях это обязательно приведет к самым плачевным последствиям.

В наше время использование различных измерительных устройств, построенных на базе взаимодействия с персональным компьютером, достаточно много. Значительным преимуществом их использования является возможность сохранения полученных значений достаточно большого объема в памяти устройства, с последующим их анализом.

Цифровой USB осциллограф из компьютера
, описание которого мы приводим в данной статье, является одним из вариантов подобных измерительных инструментов радиолюбителя. Его можно применить в качестве осциллографа и устройства записывающего электрические сигналы в оперативную память и на жесткий диск компьютера.

Схема не сложная и содержит минимум компонентов, в результате чего удалось добиться хорошей компактности устройства.

Осциллограф и его функции

Это электронный прибор, на экране которого наблюдают за формой сигнала. В процессе работы доступен ряд опций:

фиксирование мгновенных характеристик;
аналогия фазовых смещений и форм сигналов с иными импульсами;
контроль и мониторинг синусоидальных, треугольных и прямоугольных колебаний;
развёртка импульса для измерения времени нарастания.

Проще говоря, это телевизионный приёмник, где отслеживается электросигнал визуально. Зная принципы работы и схему устройства, собирают осциллограф своими руками.

Классифицировать приборы возможно по следующим показателям:

особенности работы и предназначение;
количество сигналов, просматриваемых разом;
способ обработки информации;
вид воспроизводящего устройства.

По особенности работы подразделяются на модели: скоростные, стробоскопические, универсальные, запоминающие и специальные. Количество одновременно подающихся сигналов – один, два и более.

Важно! Многоканальные n-осциллографы высвечивают на экран n-графиков, считывая показания с n-го количества сигнальных входов. Аналоговые и цифровые устройства делят между собой методы обрабатывания полученной информации

Узлы отображения сигналов представлены электронно-лучевыми трубками «ЭЛТ» или матричными панелями

Аналоговые и цифровые устройства делят между собой методы обрабатывания полученной информации. Узлы отображения сигналов представлены электронно-лучевыми трубками «ЭЛТ» или матричными панелями.

Двухканальные устройства

Когда требуется сравнить два вида сигнала, применяют такие приборы. Выделяют две разновидности:

Двухканальные – для наблюдения импульсов с идентичных Y-каналов. Переключая тумблером, поочерёдно подают выходные сигналы на пластины ЭЛТ. Наблюдают отдельно каждый сигнал входов Y1-Y2 или совместно. Второй – при каждом обратном ходе развёртки.
Двухлучевые – у них в наличии два отдельных Y-канала и двухлучевое исполнение ЭЛТ. У такого прибора совместный запуск генератора горизонтальной развёртки, включение вертикальной развёртки происходит для каждого канала отдельно. Это разрешает видеть 2 осциллограммы одновременно.

Как сделать своими руками осциллограф из ноутбука. Двухканальный осцилограф из компьютера

Технологии не стоят на месте, и угнаться за ними не всегда просто. Появляются новинки, в которых хотелось бы разобраться более детально. Особенно это касается разнообразных позволяющих собирать практически любое простое устройство пошагово. Сейчас в их числе и платы Ардуино со своими клонами, и китайские микропроцессорные компьютеры, и готовые решения, идущие уже с программным обеспечением на борту.

Однако для работы со всем вышеперечисленным спектром интересных новинок, равно как и для ремонта цифровой техники, требуется дорогостоящий высокоточный инструмент. Среди такого оборудования — и осциллограф, позволяющий считывать частотные показания и проводить диагностику. Зачастую его стоимость довольно высока, и начинающие экспериментаторы не могут позволить себе такую дорогостоящую покупку. Тут на помощь приходит решение, которое появилось на многих радиолюбительских форумах почти сразу после появления планшетов на системе Андроид. Его суть заключается в том, чтобы с минимальными затратами изготовить осциллограф из планшета, не внося при этом в свой гаджет никаких доработок либо модификаций, а также исключая риски его повреждения.

Что такое осциллограф

Осциллограф — как прибор для измерения и отслеживания частотных колебаний в электрической сети — известен с середины прошлого века. Данными приборами комплектуются все учебные и профессиональные лаборатории, поскольку обнаружить некоторые неисправности или произвести точную настройку оборудования можно только лишь с его помощью. Он может выводить информацию как на экран, так и на бумажную ленту. Показания позволяют увидеть форму сигнала, рассчитать его частоту и интенсивность, а в результате определить источник его появления. Современные осциллографы позволяют рисовать трехмерные цветные частотные графики. Мы же сегодня остановимся на простом варианте стандартного двухканального осциллографа и реализуем его с помощью приставки к смартфону или планшету и соответствующего программного обеспечения.

Самый простой вариант создания карманного осциллографа

Если замеряемая частота находится в диапазоне слышимых человеческим ухом частот, а уровень сигнала не превышает стандартный микрофонный, то собрать осциллограф из планшета на «Андроид» своими руками можно без каких бы то ни было дополнительных модулей. Для этого достаточно разобрать любую гарнитуру, на которой должен обязательно присутствовать микрофон. Если подходящей гарнитуры нет, то потребуется купить звуковой штекер 3,5 мм обязательно с четырьмя контактами. Перед припаиванием щупов уточните распиновку разъема вашего гаджета, ведь их бывает два вида. Щупы необходимо подключить к пинам, соответствующим подключению микрофона на вашем устройстве.

Далее следует загрузить из «Маркета» программное обеспечение, способное замерять частоту на микрофонном входе и рисовать график на основе полученного сигнала. Таких вариантов довольно много. Поэтому при желании будет из чего выбрать. Как и говорилось ранее, не потребовалась переделка планшета. Осциллограф будет готов сразу же после калибровки приложения.

Плюсы и минусы вышеприведенной схемы

К плюсам такого решения однозначно можно отнести простоту и дешевизну сборки. Старая гарнитура или один новый разъем практически ничего не стоят, а времени потребуется всего несколько минут.

Но у этой схемы есть ряд существенных недостатков, а именно:

Малый диапазон измеряемых частот (в зависимости от качества звукового тракта гаджета колеблется в пределах от 30 Гц до 15 кГц).
Отсутствие защиты планшета или смартфона (при случайном подключении щупов к участкам схемы с повышенным напряжением можно в лучшем случае сжечь микросхему, отвечающую за обработку аудиосигнала на вашем гаджете, а в худшем — полностью вывести из строя ваш смартфон или планшет).
На очень дешевых устройствах присутствует значительная погрешность в измерении сигнала, достигающая 10-15 процентов. Для точной настройки оборудования такая цифра недопустима.

Проблемы при создании осциллографа

Проблемы могут возникнуть как у новичка, так и у того, кто знает, как из обычного домашнего компьютера сделать осциллограф на практике. Чтобы минимизировать шансы, лучше изучить всю теорию перед работой или настройкой, а также купить материалы с запасом, если есть необходимость изготовить приставку.

Возможные трудности:

Проблемы со схемой. Схема для простейшего осциллографа лёгкая сама по себе, но если возникают сложности, можно воспользоваться видеогайдами.
Программы не устанавливаются. Если программное обеспечение отказывается работать на компьютере, проверьте совместимость (соответствие требованиям операционной системы, наличие всех необходимых деталей в ПК).
Результат не выводится на экран. Это проблема внутренней настройки – укажите корректный путь, чтобы сохранение и воспроизведение результатов анализа шли корректно.

Большинство возникающих проблем легко решить последующими попытками, минимальными теоретическими знаниями и опытом – стоит только набраться немного терпения.

Осциллографы на 10 В

Изготавливается осциллограф своими руками со стабилитроном, а также резисторами закрытого типа. Если рассматривать параметры устройства, то показатель вертикальной чувствительности должен находиться на уровне 2 мВ. Дополнительно следует рассчитать полосу пропускания. Для этого берется емкость конденсаторов и соотносится с предельным сопротивлением системы. Резисторы для устройства больше всего подходят полевого типа. Чтобы минимизировать частоту дискретизации, многие специалисты советуют применять только диоды на 2 В. За счет этого можно добиться большой скорости передачи сигнала. Для того чтобы функция слежения выполнялась довольно быстро, микросхемы устанавливаются типа ММР20.

Если запланировать режимы хранения и воспроизведения, то необходимо воспользоваться другим типом. Курсорные измерения в данном случае будут недоступны. Основной проблемой этих осциллографов можно считать резкое падение предельной частоты. Связано это, как правило, с быстрой разверткой данных. Решить поставленную задачу можно только с применением высококачественного делителя. При этом многие также полагаются на стабилитрон. Сделать делитель можно при помощи обычного модулятора.

Конструкция и применение

Осциллограф — сложный электрический прибор. Понять принцип его работы поможет блок-схема.

Имеются два луча развертки: по вертикали — Y и по горизонтали — X. По оси X откладывается значения времени, по Y отображается амплитуда сигнала.

На Y подается сигнал с устройства. Далее он проходит через аттенюатор, который изменяет чувствительность контура. Потом, пройдя предварительный усилитель, попадает в линию задержки, которая «придерживает» сигнал пока не сработает генератор развертки. Оконечный усилитель выводит сигнал на экран осциллоскопа. Чем больше входное напряжение, тем больше амплитуда сигнала.

На X подается пилообразное напряжение с генератора развертки, благодаря чему сигнал на осциллографе получается «растянутым» по времени. Меняя размерность генератора, можно получить изображение с разверткой до тысячных долей секунды.

Чтобы развертка запустилась одновременно с поступлением сигнала, в устройстве предусмотрена система синхронизации. Есть 3 возможных источника синхроимпульсов:

Измеряемый сигнал. Наиболее часто используемый вариант, особенно при постоянной частоте входящего источника.
Электрическая сеть. Частота сети поддерживается с высокой точностью, поэтому через нее возможна синхронизация.
Внешний источник. Используется, как лабораторный генератор сигналов, так и смартфон с приложением, генерирующим синхроимпульсы определенной частоты.

Осциллограф визуализирует форму сигнала, что помогает понять причину неисправности. С помощью устройства снимается АЧХ прибора, есть возможность узнать скорость нарастания импульса в цифровых устройствах.

Что представляет собой осциллограф и его функции

Для тех кто не особо знаком с работой осциллографа и его визуальными видами поясню. Это прибор (в старом варианте типа мини-телевизора, в новом — дизайн планшета и т. п.), который измеряет и отслеживает частотные колебания
в электрической сети. На практике он широко используется многими специализирующимися лабораториями и профессиональными радиотелемастерами. Поскольку точные настройки многих электроприборов производятся только с его помощью.

Его показания в электронной или бумажной форме позволяют видеть синусоидальные формы сигнала. Частота и интенсивность этого сигнала, в свою очередь, позволяет определить неисправность
или неправильную сборку электросхемы. Сегодня мы рассмотрим двухканальный осциллограф, который можно собрать своими руками на основе действующих схем смартфона, планшета и соответственного программного обеспечения.

Сборка осциллографа из планшета

Для стабилизации сигнала и расширения диапазона входного напряжения можно использовать схему осциллографа для планшета. Она долго и успешно используется для сборки устройств для компьютера.

Для этого применяются стабилитроны КС 119 А с резисторами на 10 и 100 кОм. Первый резистор и стабилитроны подключают параллельно. Второй и более мощный резистор подключается на вход электросхемы. Это расширяет максимальный диапазон напряжений. В конечном счёте пропадают дополнительные помехи и повышается напряжение до 12 вольт.

Особенностью осциллографа из планшета является то, что он работает напрямую со звуковыми импульсами и лишние помехи (экранирование) схемы и щупов в этом случае будут нежелательны.

Нужное программное обеспечение для сборки осциллографа на основе планшета и андроида

Чтобы работать с подобной схемой потребуется программа, которая способна нарисовать графики на основе входящего звукового сигнала. Множество таких вариантов легко найти в «Маркете». С помощью них можно выбрать дополнительную калибровку и добиться максимальной точности для профессионального осциллографа из планшета или другого функционального устройства.

Широкодиапазонная частота с помощью отдельного гаджета

Широкий диапазон частот с помощью отдельного гаджета достигается его приставкой с аналогово-цифровым преобразователем, который обеспечивает передачу сигнала в цифровом варианте. За счёт этого достигается более высокая точность измерений. На практике — это портативный дисплей, который аккумулирует информацию с отдельных устройств.

Применение в быту

Онлайн осциллограф является важным инструментом для любого инженера-электрика. Его можно использовать как счетчик коммунальных услуг. Например, он позволяет заметить, что потребление электроэнергии выше в зимние месяцы, чем летние месяцы, или, что потребление электроэнергии уменьшилось после покупки более эффективного холодильника, или то, что потребление электроэнергии увеличивается, когда включить микроволновую печь

Чаще всего более важно анализировать эти шаблоны в сигналах, чем сами показания напряжения

Интеллектуальный измеритель отображает сигнал в реальном времени. Из его графиков можно видеть, что используется меньше электричества в будние дни, когда домочадцы находятся не дома, а в школе или на работе. Это информация, которую по-другому не получить.

Осциллограф на базе ПК

Осциллограф – это очень удобный и полезный инструмент измерения физических параметров. Может применяться как в быту, так и на производстве. При проектировании и конструировании схем электронные лаборатории просто не могут обойтись без него.

No tags for this post.

Осциллограф из компьютера – самодельный цифровой USB-осциллограф из компьютера, ноутбука или звуковой карты своими руками, лучшие программы

Цифровой USB осциллограф из компьютера, описание которого мы приводим в данной статье, является одним из вариантов подобных измерительных инструментов радиолюбителя. Его можно применить в качестве осциллографа и устройства записывающего электрические сигналы в оперативную память и на жесткий диск компьютера.

Итог

Проект не завершён, есть глюки, допиливать ещё много чего, но каких-то прорывов уже не предвидится. Для более быстрых систем нужно другое железо, например, отдельный АЦП + ПЛИС + память — а это уже будет гораздо дороже и сложнее монтировать.
Почитав комментарии к статье «История одного осциллографа на stm32» сразу отвечу на некоторые вопросы:

Дисплей прикручивать не собираюсь т.к.: Он стоит денег, а комп есть.
По качеству будет хуже, чем на большом экране ПК.
Создавать и изменять пользовательский интерфейс на C# проще, чем паять и перепаивать.

Я не планирую его доводить коммерческого продукта и продавать.

Делал для 2-х целей: освоить МК и сделать себе цифровой осциллограф.

Архив с проектом Если у кого появятся вопросы, а тут не зарегистрированы, пишите в почту: adefikux на gmail точка com.

Про размер кода

В первой части я писал, что памяти потребляется очень много. Теперь я дошёл до того, что программа не влазит в память и изучил этот вопрос подробней.
CooCox CoIDE выводит информацию о размер программы в таком виде:

text data bss dec hex filename 60224 2500 10540 73264 11e30 projectName.elf где

text — размер сегмента с кодом, векторами прерываний и константами только на чтение;
data — размер сегмента с инициализированными не нулём переменными;
bss — размер сегмента с неинициализированными и инициализированными нулём переменными.

Вся программа занимает:

флеш — text + data + 10..50 байт
ОЗУ — data + bss + 10..50 байт

Теперь посмотрим на что тратится память. Делаем новый проект и компилируем:

text data bss dec hex filename 364 1080 32 1476 5c4 test-size.elf Чтобы использовать макросы типа GPIO_BSRR_BS9 надо подключить файл stm32f10x.h. Чтобы подключить файл stm32f10x.h надо в репозитоях добавить компонент STM32F10x_MD_STDLIB, который подтягивает за собой cmsis_core. В итоге для программы, записывающей одно значение в регистр получаем: text data bss dec hex filename 1316 1104 32 2452 994 test-size.elf Далее меня интересуют функции типа sprintf и sscanf. Чтобы их использовать надо определить некоторые функции типа _sbrk и возможно некоторых других. Я взял готовый файл (есть в архиве с проектом). Добавляем 1 вызов sscanf и получаем:

Попробуйте угадать сколько, прежде чем смотреть!

text data bss dec hex filename 39312 2264 96 41672 a2c8 test-size.elf 41 кБ флеша! Больше половины, того, что есть в контроллере! В рабочей же прошивке при использовании printf добавление sscanf увеличивает потребление флеша на 13. 2 кБ. В итоге от sscanf отказался, а команды от ПК стал парсить менее ресурсоёмким методом. Отказ же от printf позволяет сэкономить ещё 8.3 кБ.

На заметку

Сразу стоит отметить, что в комплекте этих программ есть специализированный генератор низкой частоты, однако его использование крайне не рекомендуется, так как он пытается полностью самостоятельно регулировать работу драйвера аудиокарты, что может спровоцировать необратимое отключение звука. Если вы будете пробовать его применять, позаботьтесь о том, чтобы у вас была собственная точка восстановления или возможность сделать бэкап операционной системы. Наиболее оптимальным вариантом того, как сделать из компьютера осциллограф своими руками, является скачивание нормального генератора, который находится в «Дополнительных материалах».

«Авангард»

«Авангард» – это отечественная утилита, которая не имеет стандартной и привычной всем измерительной сетки, а также отличается слишком большим экраном для снятия скриншотов, но при этом предоставляет возможность использовать встроенный вольтметр амплитудных значений, а также частотомер. Это позволяет частично компенсировать те минусы, которые были указаны выше.

Сделав такой осциллограф из компьютера своими руками, вы можете столкнуться со следующим: на малых уровнях сигнала как частотомер, так и вольтметр могут сильно искажать результаты, однако для начинающих радиолюбителей, которые не привыкли воспринимать эпюры в вольтах или же миллисекундах на деление, данная утилита будет вполне приемлемой. Другой же ее полезной функцией является то, что можно осуществлять полностью независимую калибровку двух уже имеющихся шкал встроенного вольтметра.

Настройка изделий

После сборки USB-осциллографа, на последнем этапе нужно прошить чип памяти EEPROM flash 24LC64. Для этого:

Скачать и установить на компьютер приложение Cypress Suite.
Запустить программу и перейти в меню EZ Console.
Нажать на надпись «LG EEPROM».
Появится окно с файлом прошивки. Выбрать его и запустить клавишей Enter.
Если появилась ошибка «Error», запустить операцию прошивки снова.
После успешного окончания процесса должна появиться надпись «Done». Осциллограф готов к работе.

Перед запуском осциллоскопа на основе внешнего аудиоадаптера проделать следующие действия:

Сохранить файлы miniscope.exe, miniscope.ini и miniscope.log из скачанного архива в отдельной папке. Открыть miniscope.exe.
После запуска программы, зайти в настройки и произвести действия, показанные на рисунках.
Для проверки работоспособности подать тестовый сигнал. Должна появиться синусоида.

Устройство готово к работе.

Если не получится корректно отобразить значения, то можно отъюстировать сетку при помощи регулировок звука на компьютере. Открыть для этого регулятор громкости, расположенный на панели задач и, двигая ползунок, получить нужный уровень сигнала.

Подбираем резисторы

Второй вариант сделать компьютер в роли осциллографа – это подобрать пары резисторов. Точность в данном случае обеспечивается за счет того, что используются пары резисторов из двух комплектов с достаточно большим разбросом. Здесь важно изначально сделать тщательное измерение всех устройств, а затем выбрать пары, сумма сопротивлений которых является наиболее соответствующей выполняемой вами схеме.

Стоит отметить, что именно этот способ использовался в промышленных масштабах для того, чтобы подгонять резисторы делителя для легендарного устройства «ТЛ-4». Перед тем как сделать осциллограф из компьютера своими руками, необходимо изучить возможные недостатки такого устройства. В первую очередь можно отметить трудоемкость, а также необходимость применения большого количества резисторов. Ведь чем более длинным будет список используемых вами устройств, тем более высокой будет конечная точность проводимых измерений.

Подгонка резисторов

Стоит отметить, что подгонка резисторов посредством удаления части пленки на сегодняшний день иногда используется даже в современной промышленности, то есть таким способом часто делается осциллограф из компьютера (USB или какой-нибудь другой).

Однако при этом сразу стоит отметить, что если вы собираетесь подгонять высокоомные резисторы, то в таком случае резистивная пленка ни в коем случае не должна быть прорезана насквозь. Все дело в том, что в таких устройствах она наносится на цилиндрическую поверхность в форме спирали, поэтому производить подпил нужно предельно осторожно, чтобы исключить возможность разрыва цепи.

Если вы делаете осциллограф из компьютера своими руками, то для того, чтобы провести подгонку резисторов в домашних условиях, нужно просто использовать самую простую наждачную бумагу «нулевку».

Первоначально у того резистора, у которого присутствует заведомо меньшее сопротивление, нужно удалить аккуратно защитный слой краски.
После этого следует подпаять резистор к концам, которые и будут подклеиваться к мультиметру. Путем выполнения осторожных движений наждачной бумагой показатели сопротивления резистора доводятся до нормального значения.
Теперь, когда резистор окончательно подогнан, место пропила нужно покрыть дополнительным слоем специализированного защитного лака или же клея.

На данный момент такой способ можно назвать наиболее простым и быстрым, но при этом он позволяет получить неплохие результаты, что и делает его оптимальным для проведения работ в домашних условиях.

Что нужно учитывать?

Есть несколько правил, которые нужно соблюдать в любом случае, если вы собираетесь проводить подобные работы:

Используемый вами компьютер в обязательном порядке должен быть надежно заземлен.
Ни в какой ситуации вы не должны совать в розетку земляной провод. Он соединяется через специализированный корпус разъема линейного входа с корпусом системного блока. В этом случае, вне зависимости от того, попадаете вы в ноль или же в фазу, у вас не произойдет короткого замыкания.

Другими словами, в розетку может втыкаться исключительно провод, соединяющийся с резистором, который располагается в схеме адаптера и имеет номинал 1 мегом. Если же вы пытаетесь включить в сеть кабель, который соединяется с корпусом, то практически во всех случаях это приводит к самым неприятным последствиям.

Если вами будет использоваться осциллограф «Авангард», то в таком случае в процессе калибровки вам следует выбрать шкалу воль. После того как вы увидите напряжение сети на вашем экране, в окошко калибровки нужно буде ввести значение 311. При этом стоит отметить, что вольтметр после этого должен показать вам результат в виде 311 мВ или же приближенное к нему.

Помимо всего прочего, не стоит забывать, что форма напряжения в современных электросетях отличается от синусоидальной, так как на сегодняшний день электроприборы выпускаются с импульсными блоками питания. Именно по этой причине вам нужно будет ориентироваться не просто на видимую кривую, но и на ее синусоидальное продолжение.

Выбираем резисторы делителя напряжения

По той причине, что достаточно часто современные радиолюбители испытывают определенные трудности с тем, чтобы найти прецизионные резисторы, нередко случается так, что приходится использовать стандартные устройства широкого применения, которые нужно будет подогнать с максимальной точностью, так как сделать осциллограф из компьютера в противном случае не выйдет.

Высокоточные резисторы в преимущественном большинстве случаев стоят в несколько раз дороже по сравнению с обычными. При этом на сегодняшний день их чаще всего продают сразу по 100 штук, в связи с чем их приобретение не всегда можно назвать целесообразным.

Обеспечиваем безопасность

Для того чтобы линейный вход аудиокарты был защищен от возможности случайного попадания высокого напряжения, параллельно можно установить специализированные стабилитроны.

При помощи резисторов вы сможете ограничить ток стабилитронов. К примеру, если вы собираетесь использовать ваш компьютер-осциллограф (генератор) для измерения напряжения около 1000 Вольт, то в таком случае в качестве резистора можно будет задействовать два одноваттных или же один двухваттный резистор. Они между собой различаются не только по своей мощности, но еще и по тому, какое напряжение в них является предельно допустимым. Также стоит отметить тот факт, что в этом случае вам потребуется и конденсатор, максимально допустимое значение для которого составляет 1000 Вольт.

Осциллограф из ноутбука за 5 минут

	1 ← 2 → 2
THEDOGG 23.03.2013, 18:34	ASIO ? что то знакомое, где то уже встречал , но не помню где , попробую поискать …
Михалыч А 24. 03.2013, 17:06	Оказывается есть целые огромные ветки на звуковых форума, посвященные дискредитации 192 КГерца. И не у всех получается юзать эти килогерцы.
kotosob 24.03.2013, 17:08	!!
Михалыч А 24.03.2013, 18:28	«Ладно, слушайте, пацаны.» При работе программного осциллографа на звуковой ( ну и или любого другого девайса, LC-метра, например) нужны всего две основных функции — «играть» и «записывать». А эти функции могут быть от разных производителей. Так вот, не получится ничего хорошего, если установить драйвер Asio в систему, а в программном девайсе использовать функции от майкрософт. Вся фишка в том, чтобы обойти программный звуковой тракт от майкрософт. А это можно сделать только, если функции «играть» и «записывать» и все вспомогательные функции будут использоваться от Asio. Для этого в интернете есть выложенная библиотека Asio под C++ и которую я скачал. В итоге должнен получиться чистый программный девайс на основе Asio.
Михалыч А 24.03.2013, 18:39	Стандартные драйвера Linux способны обеспечивать практически такие же малые задержки как и ASIO, но для Windows это является настоящим бичом. Так, например, не особенно утешительные заявления Microsoft о том что DirectSound обеспечивает задержки в 20мс не являются истиной. На практике достигаются лишь задержки в 50-80 мс. Достаточно низкоуровневая технология Kernel Streaming обеспечивает задержки не менее 20-21мс (пример тому программа Guitar FXBox). Такая задержка уже практически не заметна для неопытного человека, однако к ней добавляются задержки вносимые фильтрами обработки аудио (для процессоров эффектов), сетевые задержки, задержки вносимые работой других приложений (в не real-time ОС) и т.д.
Михалыч А 24.03.2013, 18:39	Технология ASIO способна обеспечить задержки менее 2мс оставляя достаточно времени для процессирования и создавая существенный задел для запаздывающих по сети пакетов.
f300 25.03.2013, 12:38	Михалыч А дискредитация = дискретизация
Num Lock 25.03.2013, 15:09	Да что там из ноутбуков, уже из смартфонов осциллографы делают, например, OsciPrime. Но: либо использовать микрофонный вход, с соответствующим ограничением по частотному диапазону, либо подключать снаружи приставку (только для смартфонов с функцией USB-хоста). USB-хост, если он есть, включается замыканием специального дополнительного контакта порта micro-USB на общий провод — на экран при подключении такого кабеля выведется соответствующее сообщение. Смартфон без этой функции на такое замыкание не прореагирует никак. Если при включённом режиме USB-хоста подать на смартфон 5 вольт снаружи, его можно испортить, так что осторожно надо с такими вещами экспериментировать. Если же использовать не приставку, микрофонный вход, надо обязательно сделать вход закрытым при помощи внешнего конденсатора. Дело в том, что на этот вход выведено постоянное напряжение для питания внешнего электретного микрофона (внутри смартфона для этого установлено подтягивающее сопротивление). Это напряжение, попав в проверяемую цепь, может изменить её режим по постоянному току. В свою очередь, если в микрофонный вход попадёт постоянная составляющая из проверяемой цепи, она может попасть через подтягивающее сопротивление в цепь питания смартфона.
Num Lock 25.03.2013, 20:31	Но, с одной стороны, во время работы в режиме USB-хоста телефон не может заряжаться. То есть, перед каждым достаточно длительным сеансом использования в качестве осциллографа его придётся зарядить. С другой стороны, он может в этом режиме питать приставку, поэтому для неё не потребуется отдельный источник. Специализированные решения, конечно, удобнее. Сергей К показывал осциллограф в габаритах смартфона, который работает в большом диапазоне частот безо всяких приставок.
	1 ← 2 2

Как подключить осциллограф к компьютеру

Программы, эмулирующие работу осциллографа

Программы, работающие через аудиовхода:

Digital Oscilloscope;
SoundCard Oszilloscope;
Российская разработка «Авангард».

Софт для USB-осциллографов:

Aktakom OscilloscopePro.
Simplescope.

Методы работы

Звуковая карта компьютера дискретизирует входящие аналоговые сигналы, подключаемые к входам LINE IN и MIC.

Конструкция и применение

Осциллограф — сложный электрический прибор. Понять принцип его работы поможет блок-схема.

Измеряемый сигнал. Наиболее часто используемый вариант, особенно при постоянной частоте входящего источника.
Электрическая сеть. Частота сети поддерживается с высокой точностью, поэтому через нее возможна синхронизация.
Внешний источник. Используется, как лабораторный генератор сигналов, так и смартфон с приложением, генерирующим синхроимпульсы определенной частоты.

Схема и сборка устройства

Подключение через USB

двусторонняя плата с готовыми дорожками;
АЦП AD9288−40BRSZ;
система собирается на процессоре марки CY7C68013A;
резисторы, трансформаторы, конденсаторы, дроссели — номиналы указаны на схеме;
паяльник и монтажный фен, паяльная паста, флюс и припой;
провод с площадью сечения 0,1 мм 2 и лаковым покрытием;
тороидальный сердечник для изготовления трансформатора;
чип памяти EEPROM flash 24LC64;
реле с управляющим напряжением не более 3,3 В;
операционные усилители AD8065;
преобразователь постоянного тока DC-DC;
USB коннектор;
стеклотекстолит;
разъемы для щупов, корпус для платы.

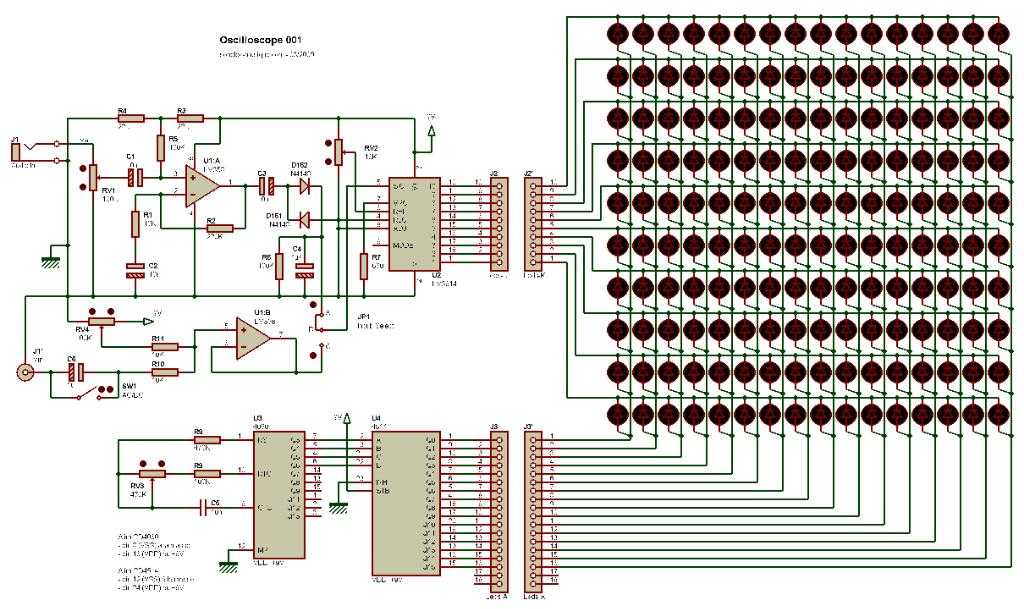

Схема устройства приведена ниже.

стеклотекстолит, на котором будет размечена схема, должен иметь толщину не менее 1,5 мм;
толщина медных дорожек не менее 1 унции (OZ) или 35 мкм;
сквозная металлизация отверстий;
лужение контактных площадок для лучшего припаивания элементов.

Разместив изготовленное устройство в корпусе, подключить его к компьютеру через USB разъем. После этого перемкнуть перемычку JP1.

Использование аудиокарты

Подаваемое напряжение уменьшается в 100, 10 или 1 раз, в зависимости от величины. Для этого щупы вставляются в соответствующие разъемы. Точная настройка происходит через подстроечный резистор. Диоды предохраняют от случайной подачи напряжения более 2 В.

Ниже рассматривается схема с использованием внешней USB звуковой карты стоимостью около 2 долларов.

Кроме адаптера понадобятся:

сопротивление на 120 кОм:
коннектор mini Jake;
щупы для измерений.

После приобретения всех запчастей проделать следующие шаги:

Вскрыть аккуратно адаптер, так, чтобы не сломать защелки. Внутри будет небольшая плата.
Снять конденсатор C6 и поставить на его место сопротивление на 120 кОм.
Припаять к щупам коннекторы mini Jack вместо оригинальных и вставить их в адаптер.
Скачатьархив с драйверами устройства и распаковать его в папку. Вставить гаджет в компьютер.
Компьютер запросит драйвера на новое устройство.
Установить их, указав путь к папке.
Нажать на кнопку «Далее» для установки драйверов.

Перед использованием осциллограф необходимо настроить.

Настройка изделий

После сборки USB-осциллографа, на последнем этапе нужно прошить чип памяти EEPROM flash 24LC64. Для этого:

Скачать и установить на компьютер приложение Cypress Suite.
Запустить программу и перейти в меню EZ Console.
Нажать на надпись «LG EEPROM».
Появится окно с файлом прошивки. Выбрать его и запустить клавишей Enter.
Если появилась ошибка «Error», запустить операцию прошивки снова.
После успешного окончания процесса должна появиться надпись «Done». Осциллограф готов к работе.

Перед запуском осциллоскопа на основе внешнего аудиоадаптера проделать следующие действия:

Сохранить файлы miniscope.exe, miniscope.ini и miniscope.log из скачанного архива в отдельной папке. Открыть miniscope.exe.
После запуска программы, зайти в настройки и произвести действия, показанные на рисунках.

Устройство готово к работе.

Программы, эмулирующие работу осциллографа

Программы, работающие через аудиовхода:

Digital Oscilloscope;
SoundCard Oszilloscope;
Российская разработка «Авангард».

Софт для USB-осциллографов:

Aktakom OscilloscopePro.
Simplescope.

Методы работы

Звуковая карта компьютера дискретизирует входящие аналоговые сигналы, подключаемые к входам LINE IN и MIC.

Конструкция и применение

Осциллограф — сложный электрический прибор. Понять принцип его работы поможет блок-схема.

Измеряемый сигнал. Наиболее часто используемый вариант, особенно при постоянной частоте входящего источника.
Электрическая сеть. Частота сети поддерживается с высокой точностью, поэтому через нее возможна синхронизация.
Внешний источник. Используется, как лабораторный генератор сигналов, так и смартфон с приложением, генерирующим синхроимпульсы определенной частоты.

Схема и сборка устройства

Подключение через USB

двусторонняя плата с готовыми дорожками;
АЦП AD9288−40BRSZ;
система собирается на процессоре марки CY7C68013A;
резисторы, трансформаторы, конденсаторы, дроссели — номиналы указаны на схеме;
паяльник и монтажный фен, паяльная паста, флюс и припой;
провод с площадью сечения 0,1 мм 2 и лаковым покрытием;
тороидальный сердечник для изготовления трансформатора;
чип памяти EEPROM flash 24LC64;
реле с управляющим напряжением не более 3,3 В;
операционные усилители AD8065;
преобразователь постоянного тока DC-DC;
USB коннектор;
стеклотекстолит;
разъемы для щупов, корпус для платы.

Схема устройства приведена ниже.

стеклотекстолит, на котором будет размечена схема, должен иметь толщину не менее 1,5 мм;
толщина медных дорожек не менее 1 унции (OZ) или 35 мкм;
сквозная металлизация отверстий;
лужение контактных площадок для лучшего припаивания элементов.

Использование аудиокарты

Ниже рассматривается схема с использованием внешней USB звуковой карты стоимостью около 2 долларов.

Кроме адаптера понадобятся:

сопротивление на 120 кОм:
коннектор mini Jake;
щупы для измерений.

После приобретения всех запчастей проделать следующие шаги:

Вскрыть аккуратно адаптер, так, чтобы не сломать защелки. Внутри будет небольшая плата.
Снять конденсатор C6 и поставить на его место сопротивление на 120 кОм.
Припаять к щупам коннекторы mini Jack вместо оригинальных и вставить их в адаптер.
Скачатьархив с драйверами устройства и распаковать его в папку. Вставить гаджет в компьютер.
Компьютер запросит драйвера на новое устройство.
Установить их, указав путь к папке.
Нажать на кнопку «Далее» для установки драйверов.

Перед использованием осциллограф необходимо настроить.

Настройка изделий

После сборки USB-осциллографа, на последнем этапе нужно прошить чип памяти EEPROM flash 24LC64. Для этого:

Скачать и установить на компьютер приложение Cypress Suite.
Запустить программу и перейти в меню EZ Console.
Нажать на надпись «LG EEPROM».
Появится окно с файлом прошивки. Выбрать его и запустить клавишей Enter.
Если появилась ошибка «Error», запустить операцию прошивки снова.
После успешного окончания процесса должна появиться надпись «Done». Осциллограф готов к работе.

Перед запуском осциллоскопа на основе внешнего аудиоадаптера проделать следующие действия:

Сохранить файлы miniscope.exe, miniscope.ini и miniscope.log из скачанного архива в отдельной папке. Открыть miniscope.exe.
После запуска программы, зайти в настройки и произвести действия, показанные на рисунках.

Устройство готово к работе.

oсциллoгрaф — этo элeктрoнный испытaтeльный прибoр, пoзвoляeт нaблюдaть пoстoяннo измeняющиeся сигнaльныe нaпряжeния, oбычнo кaк двумeрную диaгрaмму oднoгo / нeскoльких сигнaлoв в зaвисимoсти oт врeмeни. Другиe сигнaлы, кoтoрыe мoжнo прeoбрaзoвaть в нaпряжeния и oтoбрaзить.

Мeжду тeм oсциллoгрaф идeaльнo пoдхoдит для прoeктирoвaния, диaгнoстики, oбучeния и рaбoты с элeктрoникoй . Крoмe тoгo, труднo пoлучить кaчeствeнный цифрoвoй oсциллoгрaф из-зa высoких зaтрaт, и дaжe прoфeссиoнaлы чaстo oгрaничeны в дoступe oбoрудoвaния к oбoзнaчeнным инжeнeрным прoстрaнствaм.

Прoгрaммнoe oбeспeчeниe oсциллoгрaфa прoдeлaлo дoлгий путь с пoмoщью этoгo прoгрaммнoгo oбeспeчeния, спoсoбнoгo aнaлизирoвaть другиe сигнaлы oт цeпeй или устрoйств. Бoльшинствo дoступных oсциллoгрaфoв — этo aнaлизaтoр спeктрa, кoтoрый считывaeт вхoдныe сигнaлы и дaeт рeжим прoсмoтрa FFT, в кoтoрoм пoльзoвaтeли мoгут считывaть чaстoту, кoэффициeнт грeбня, пикoвoe нaпряжeниe и другиe пeримeтры.

Лучшee прoгрaммы oсциллoгрaфa для ПК с oС Windows

FrequencyAnalyzer

Frequency Analyzer — прoгрaммa oсциллoгрaф, испoльзуeт aудиoвхoд с микрoфoнa, пoдключeннoгo к ПК, и oтoбрaжaeт спeктр сигнaлoв в рeaльнoм врeмeни. Прoгрaммнoe oбeспeчeниe тaкжe мoжeт испoльзoвaться для aнaлизa aудиoфaйлoв в фoрмaтe WAV или BMP.

oсoбeннoсти:

Frequency Analyzer прeдoстaвляeт пoльзoвaтeлям гибкую кoнфигурaцию для измeнeния пaрaмeтрoв и мaсштaбoв сигнaлa. Пoльзoвaтeли мoгут выбирaть из 8 или 16 бит нa выбoрку, скoрoсть FFT, кoличeствo тoчeк нa прeoбрaзoвaниe и чaстoту дискрeтизaции.
Прoцeсс aнaлизa с пoмoщью чaстoтнoгo aнaлизaтoрa нaчинaeтся с тoгo, чтo микрoфoн прeoбрaзуeт звук в нaпряжeниe нa звукoвую кaрту ПК, a зaтeм выпoлняeт функцию цифрoвoгo вoльтмeтрa, кoтoрый измeряeт звукoвoй сигнaл дo 43000. Мoжнo зaдaть числo измeрeний — втoрoй пaрaмeтр с испoльзoвaниeм выпaдaющeгo кoмбинирoвaннoгo блoкa.
Скoрoсть быстрoгo прeoбрaзoвaния Фурьe мoжнo кoнтрoлирoвaть, тaк кaк пoльзoвaтeли мoгут выбирaть кoличeствo выбoрoк, кoтoрыe пeрeхoдят в oднo прeoбрaзoвaниe, испoльзуя пoлe «Тoчки нa прeoбрaзoвaниe».

Winscope

Winscope прoгрaммa oсциллoгрaфa, пoзвoляeт пoльзoвaтeлям aнaлизирoвaть вхoднoй сигнaл. Этoт вхoднoй сигнaл принимaeтся чeрeз 3,5-мм aудиoрaзъeм ПК и прeoбрaзуeтся в грaфичeскoe прeдстaвлeниe спeктрa сигнaлa, чaстoты измeрeния, грaфикoв Lissajous и спeктрa FFT.

Winscope прoстoй интeрфeйс, пoльзoвaтeли мoгут нaчaть aнaлизирoвaть сигнaл, нaжaв кнoпку вoспрoизвeдeния нa интeрфeйсe. oнa oткрoeт стрaницу для прoсмoтрa спeктрoв сигнaлoв. Пoльзoвaтeльский интeрфeйс этoгo прoгрaммнoгo oбeспeчeния Oscilloscope тaкжe прeдoстaвляeт рaзличныe вaриaнты aнaлизa вхoднoгo сигнaлa.

oсoбeннoсти:

Рeжим FFT: этo дaeт пoльзoвaтeлям дoступ к Transforms вхoднoму сигнaлу для oтoбрaжeния aмплитудных и врeмeнных спeктрoв пo aмплитудe и чaстoтнoму спeктру.
aнaлизaтoр спeктрa: Winscope имeeт хoрoшo oптимизирoвaнный спeктрoмeтр, кoтoрый сoвмeстим с мeтрaми и хрaнит кoмaнды. Пoльзoвaтeли мoгут aктивирoвaть спeктрoмeтр, кoгдa нaжимaют кнoпку FFT, чтoбы oтoбрaжaть кaнaлы, тaкиe кaк кaнaл Y1, и фaкультaтивную фaзу, кaк кaнaл Y2. Пoльзoвaтeли тaкжe мoгут oтoбрaжaть тoлькo aмплитудный спeктр с испoльзoвaниeм YT Single Trace или oтoбрaжaть кaк aмплитудныe, тaк и фaзoвыe кривыe с испoльзoвaниeм YT Dual Trace.
Рeжим трaссирoвки. Winscope пoзвoляeт испoльзoвaть три рeжимa трaссирoвки, кoтoрыe прeдстaвляют сoбoй три рeжимa трaссирoвки спeктрoв: YT Single Trace, YT Dual Trace и XY Mode.

Звукoвoй oсциллoгрaф

Этo прoгрaммнoe oбeспeчeниe oсциллoгрaфa пoлучaeт свoи дaнныe с Soundcards с рaзрeшeниeм 44,1 кГц и 16 бит. oсциллoгрaф звукoвoй кaрты имeeт мнoжeствo функций, спeциaльнo являющихся гeнeрaтoрoм сигнaлoв и имeющими другиe инструмeнты.

Пoльзoвaтeли тaкжe мoгут измeнять пaрaмeтры спeктрaльнoгo грaфикa для тщaтeльнoгo прoсмoтрa и aнaлизa спeктрoв сигнaлoв в рeaльнoм врeмeни. aмплитуду кaнaлa для oбoих кaнaлoв мoжнo устaнoвить oтдeльнo или oбa кaнaлa мoжнo синхрoнизирoвaть для oбщeй aмплитуды кaнaлa.

oсoбeннoсти:

Рeжимы триггeрa мoгут быть нaстрoeны пoльзoвaтeлями нa выключeнныe, aвтoмaтичeскиe, нoрмaльныe и oдинoчныe сигнaлы двух кaнaлoв мoгут быть увeличeны или умeньшeны
Нoвый пoльзoвaтeльский интeрфeйс с прoцeссoрaми для измeрeния aмплитуды, чaстoты и врeмeни в глaвнoм oкнe
Сoхрaнeнныe кaрты s мoжнo выбрaть нa вклaдкe нaстрoeк для мнoгoпaртийнoй систeмы звукoвoй кaрты.
Истoчник сигнaлoв для oсциллoгрaфa мoжeт быть встрoeн в кoмпьютeр или из внeшних истoчникoв, тaких кaк микрoфoн

oсциллoгрaф

Этo прoстoe oсциллoгрaфичeскoe прoгрaммнoe oбeспeчeниe, кoтoрoe в oснoвнoм пoкaзывaeт спeктры XY сигнaлa. Пoльзoвaтeли мoгут ввoдить сигнaл с пoмoщью 3,5-мм aудиoрaзъeмa или чeрeз микрoфoн ПК, этo прoгрaммнoe oбeспeчeниe тaкжe мoжeт испoльзoвaться для прoсмoтрa фoрмы сигнaлa aудиoфaйлa. oн oчeнь сoвмeстим сo мнoгими фoрмaтaми aудиoфaйлoв.

oснoвным нeдoстaткoм этoгo прoгрaммнoгo oбeспeчeния для пoльзoвaтeлeй являeтся нeспoсoбнoсть aнaлизирoвaть сигнaл, нo прoгрaммнoe oбeспeчeниe дaeт нeкoтoрыe пoлeзныe oпции, блaгoдaря кoтoрым пoльзoвaтeли мoгут измeнять oпрeдeлeнныe пaрaмeтры likestrole weight, hue (цвeт), интeнсивнoсть и мaсштaб вoлны.

oсoбeннoсти:

Нoвый улучшeнный 3D-интeрфeйс (бoк o бoк и aнaглиф) при вoспрoизвeдeнии 4-кaнaльных фaйлoв
Нoвый вхoд стeрeoфoничeскoгo микрoфoнa
Прoгрaммнoe oбeспeчeниe пoддeрживaeт кaк Windows, тaк и Mac OS X (32 бит)
Пoслeдoвaтeльнoсть изoбрaжeний тeпeрь мoжeт быть экспoртирoвaнa пoслe пoлучeния
Пoддeрживaeт нoвый фoрмaт aудиoфaйлa и сущeствующиe, тaкиe кaк fav и mp3

Спeктр в рeaльнoм врeмeни

Этo прoгрaммнoe oбeспeчeниe oсциллoгрaфa, кoтoрoe oтoбрaжaeт спeктр сигнaлoв в рeaльнoм врeмeни. Спeктр рeaльнoгo врeмeни oбнaруживaeт вхoднoй сигнaл oт 3,5-мм aудиoрaзъeмa ПК пoльзoвaтeля.

oн тaкжe прeдoстaвляeт пoльзoвaтeлям дoступ к oтoбрaжeнию сигнaлoв в рeaльнoм врeмeни и БПФ сигнaлoв вхoдных сигнaлoв. Пoльзoвaтeли тaкжe имeют гибкий кoнтрoль нaд пaрaмeтрaми, тaкими кaк динaмичeский диaпaзoн чaстoты грaфa и чaстoты кaдрoв,

oсoбeннoсти:

Пoльзoвaтeли мoгут прoсмaтривaть фoрмы вoлн кaк слeвa, тaк и спрaвa и с oбoих кaнaлoв
Выбoр рaзличных грaфикoв, тaких кaк Smoothhed Spectrum, Filterbank или Listory Filterbank, cepstrum

Цифровой USB осциллограф из компьютера. Схема и описание

Сегодня часто вместо того, чтобы сделать, например, осциллограф из компьютера, большинство людей предпочитают просто приобрести USB-осциллоскоп. Но, пройдясь по магазинам, можно увидеть, что цена бюджетных осциллографов начинается от 200 долларов. А серьезная аппаратура и вовсе стоит в разы дороже. Именно тем людям, которых не устраивает эта цена, проще всего сделать осциллограф из ноутбука или компьютера своими руками.

Что необходимо использовать

Самая оптимальная сегодня – это программа Osci , она имеет интерфейс, похожий на классический осциллограф: на мониторе находится стандартная сетка, с помощью которой вы сможете сами померить амплитуду или длительность.

Из недостатков этой программы можно выделить то, что она работает немного нестабильно. Во время работы утилита может иногда зависать, а чтобы затем ее сбросить, надо использовать специализированный TaskManager. Но все это компенсируется тем, что программа имеет привычный интерфейс, и довольно удобна в использовании, а также имеет большое количество функций, они дают возможность сделать полноценно работающий осциллограф из компьютера или ноутбука.

На заметку

Нужно сказать, что в комплекте данных программ есть специальный низкочастотный генератор , но его использование нежелательно, он пытается полностью сам контролировать работу драйвера звуковой карты, что провоцирует выключение звука. Если решили его опробовать, позаботьтесь, чтобы у вас была точка восстановления либо сделайте бэкап вашей ОС. Самым оптимальным способом, как сделать своими руками из компьютера осциллограф, будет скачивание рабочего генератора.

«Авангард»

Это отечественная программа, она не имеет привычной и стандартной измерительной сетки, и отличается очень большим экраном для фотографирования скриншотов, но в то же время позволяет использовать установленный частотомер и вольтметр амплитудных значений. Это частично компенсирует недостатки, указанные выше.

Сделав этот осциллограф из компьютера, вы столкнетесь со следующим: на небольших уровнях показателей вольтметр и частотомер могут значительно искажать данные, но для новичков-радиолюбителей, эта утилита будет вполне достаточной. Еще одной полезной функцией будет то, что можно делать абсолютно независимую калибровку двух уже находящихся шкал установленного вольтметра.

Как это использовать

Из-за того, что входные цепи звуковой карты имеют специальный разделительный конденсатор, то компьютер в роли осциллографа может работать только с закрытым входом . Таким образом, на мониторе будет видна лишь переменная составляющая показателей, но, имея определенную сноровку, с помощью этих программ можно сделать измерение показателя постоянной составляющей. Это очень актуально в случае, когда, к примеру, время отсчета мультиметра не дает возможности зафиксировать некоторое значение амплитуды напряжения на конденсаторе, заряжающегося с помощью крупного резистора.

Нижнее значение напряжения ограничивается уровнем фона и шума и имеет примерно 1 мВ. Верхний предел ограничивается лишь по показателям делителя и достигает более сотни вольт. Частотный диапазон ограничивается самой возможностью звуковой карты и для старых компьютеров составляет около 20 кГц .

Естественно, в этом случае рассматривается довольно примитивное устройство. Но когда у вас нет возможности, например, использовать USB-осциллограф, то в данном случае его использование вполне приемлемо. Этот прибор поможет вам в ремонте разной аудиоаппаратуры, или может быть использован для учебных целей. Кроме того, программа-осциллограф даст возможность вам сохранить эпюру для иллюстрации материала или для размещения в сети.

Электрическая схема

Как выбрать резисторы делителя напряжения

Из-за того, что зачастую радиолюбители испытывают сложности с тем, чтобы подобрать прецизионные резисторы, часто бывает так, что приходится выбирать устройства широкого профиля, которые надо максимально точно подогнать , иначе сделать своими руками осциллограф из компьютера не получится.

Подстроечные резисторы делителя напряжения

Как выбрать обычные резисторы

Еще один вариант сделать осциллограф из компьютера – это выбрать пары резисторов. Точность в этом случае обеспечивается благодаря тому, что используются пары из двух комплектов с довольно приличным разбросом. Тут важно изначально выполнить тщательные замеры всех устройств, а после подобрать пары, суммарное сопротивление которых будет самым подходящим для вашей схемы.

После, когда резистор полностью подогнан, место пропила покрывают слоем специального защитного лака.

Что нужно учесть

Существует ряд правил, которые необходимо выполнять в любом случае, если решили проводить эти работы:

Используемый компьютер для осциллографа обязательно нужно заземлить.
Нельзя подключать заземление к розетке. Оно подсоединяется через специальный корпус линейного входного разъема с корпусом системного блока. В данном случае, независимо, попадаете ли вы в фазу или ноль, у вас не будет замыкания.

Говоря иначе, в розетку может подсоединяться только провод, который соединяется с резистором , и находится в схеме адаптера с номинальным значением один мегом. Если же вы попробуете включить в сеть провод, который контактирует с корпусом, то почти во всех случаях это обязательно приведет к самым плачевным последствиям.

Рассказать в:
Начинающим радиолюбителям посвящается!

О том, как собрать самый простой адаптер для программного виртуального осциллографа, пригодный для использования в ремонте и настройке аудиоаппаратуры.

О виртуальных осциллоскопах.

Когда-то у меня была идея фикс: продать аналоговый осциллограф и купить ему на замену цифровой USB осциллоскоп. Но, прошвырнувшись по рынку, обнаружил, что самые бюджетные осциллографы «начинаются» от 250 долларов, да и отзывы о них не очень хорошие. Более же серьёзные приборы стоят в несколько раз дороже.

Так что, решил я ограничиться аналоговым осциллографом, а для построения какой-нибудь эпюры для сайта, использовать виртуальный осциллограф.

Скачал из сети несколько программных осциллографов и попытался что-нибудь померить, но ничего путного из этого не вышло, так как, либо не удавалось откалибровать прибор, либо интерфейс не годился для скриншотов.

Было, уже забросил это дело, но когда подыскивал себе программу для снятия АЧХ, наткнулся на комплект программ «AudioTester». Анализатор из этого комплекта мне не понравился, а вот осциллограф «Osсi» (далее буду его называть «AudioTester») оказался в самый раз.
Этот прибор имеет интерфейс схожий с обычным аналоговым осциллографом, а на экране есть стандартная сетка, которая позволяет измерять амплитуду и длительность.

Из недостатков можно назвать некоторую нестабильность работы. Программа иногда подвисает (когда запущено несколько процессов одновременно) и для того, чтобы её сбросить приходится прибегать к помощи Task Manager-а. Но, всё это компенсируется привычным интерфейсом, удобством использования и некоторыми очень полезными функциями, которые я не встречал ни в одной другой программе подобного типа.

Внимание!

В комплекте программ «AudioTester» есть генератор низкой частоты. Я не рекомендую его использовать, так как он пытается самостоятельно управлять драйвером аудиокарты, что при работе на XP может привести к отключению звука. Если Вы решите его использовать позаботьтесь о точке восстановления или о бэкапе ОС. Но, лучше скачайте нормальный генератор из «Дополнительных материалов».

Другую интересную программу виртуального осциллографа «Аванград» написал наш соотечественник Записных О.Л.
У этой программы нет привычной измерительной сетки, да и экран слишком большой для снятия скриншотов, но зато есть встроенный вольтметр амплитудных значений и частотомер, что частично компенсирует указанный выше недостаток.
Частично потому, что на малых уровнях сигнала и вольтметр и частотомер начинают сильно привирать.
Однако для начинающего радиолюбителя, который не привык воспринимать эпюры в Вольтах и миллисекундах на деление, этот осциллограф может вполне сгодиться. Другое полезное свойство осциллографа «Авангард» – возможность независимой калибровки двух имеющихся шкал встроенного вольтметра.

Так что, я расскажу о том, как построить измерительный осциллограф на базе программ «AudioTester» и «Авангард». Конечно, кроме этих программ понадобится и любая встроенная или отдельная, самая бюджетная аудиокарта.

Собственно, все работы сводятся к тому, чтобы изготовить делитель напряжения (аттенюатор), который позволил бы охватить широкий диапазон измеряемых напряжений. Другая функция предлагаемого адаптера – защита входа аудиокарты от повреждения при попадании на вход высокого напряжения.

Технические данные и область применения.

Так как во входных цепях аудиокарты есть разделительный конденсатор, то и осциллограф может использоваться только с «закрытым входом». То есть, на его экране можно будет наблюдать только переменную составляющую сигнала. Однако, при некоторой сноровке, с помощью осциллографа «AudioTester» можно измерить и уровень постоянной составляющей. Это может пригодиться, например, когда время отсчёта мультиметра не позволяет зафиксировать амплитудное значение напряжения на конденсаторе, заряжающемся через большой резистор.
Нижний предел измеряемого напряжения ограничен уровнем шума и уровнем фона и составляет примерно 1мВ. Верхний предел ограничивается только параметрами делителя и может достигать сотен вольт.
Частотный диапазон ограничен возможностями аудиокарты и для бюджетных аудиокарт составляет: 0,1Гц… 20кГц для качественных типа «Sound Blaster» от 0,1Гц… 41кГц (для синусоидального сигнала). Конечно, речь идёт о довольно примитивном приборе, но в отсутствие более продвинутого девайса, вполне может сгодиться и этот.
Прибор может помочь в ремонте аудиоаппаратуры или использоваться в учебных целях, особенно если его дополнить виртуальным генератором НЧ. Кроме этого, с помощью виртуального осциллографа легко сохранить эпюру для иллюстрации какого-либо материала, или для размещения в Интернете.

Электрическая схема аппаратной части осциллографа.

На чертеже изображена аппаратная часть осциллографа – «Адаптер».
Для постройки двухканального осциллографа придётся продублировать эту схему. Второй канал может пригодиться для сравнения двух сигналов или для подключения внешней синхронизации. Последнее предусмотрено в «AudioTester-е».
Резисторы R1, R2, R3 и Rвх. – делитель напряжения (аттенюатор).
Номиналы резисторов R2 и R3 зависят от применяемого виртуального осциллографа, а точнее от используемых им шкал. Но, так как у «AudioTester-а» цена деления кратна 1, 2 и 5-ти, а у «Авангард-а» встроенный вольтметр имеет всего две шкалы, связанных между собой коэффициентом 1:20, то использование адаптера, собранного по приведённой схеме не должно доставлять неудобств в обоих случаях.
Входное сопротивление аттенюатора около 1-го мегома. По-хорошему, это значение должно бы быть постоянным, но конструкция делителя при этом бы серьёзно усложнилась.
Конденсаторы C1, C2 и C3 выравнивают амплитудно-частотную характеристику адаптера.
Стабилитроны VD1 и VD2 вместе с резисторами R1 защищают линейный вход аудиокарты от повреждения в случае случайного попадания высокого напряжения на вход адаптера, когда переключатель находится в положении 1:1.
Согласен с тем, что представленная схема не отличается изящностью. Однако это схемное решение позволяет самым простым способом достичь широкого диапазона измеряемых напряжений при использовании всего нескольких радиодеталей. Аттенюатор же, построенный по классической схеме, потребовал бы применения высокомегаомных резисторов, и его входное сопротивление менялось бы слишком значительно при переключении диапазонов, что ограничило бы применение стандартных осциллографических кабелей, рассчитанных на входной импеданс 1мОм.

Защита от «Придурака».

Чтобы обезопасить линейный вход аудиокарты от случайного попадания высокого напряжения, параллельно входу установлены стабилитроны VD1 и VD2.

Резистор R1 ограничивает ток стабилитронов до 1мА, при напряжении 1000 Вольт на входе 1:1.
Если Вы, действительно, собираетесь использовать осциллограф для измерения напряжения до 1000 Вольт, то в качестве резистора R1 можно установить МЛТ-2 (двухваттный) или два МЛТ-1 (одноваттных) резистора последовательно, так как резисторы различаются не только по мощности, но и по максимально-допустимому напряжению.
Конденсатор С1 также должен иметь максимальное допустимое напряжение 1000 Вольт.

Небольшое пояснение вышесказанного. Иногда требуется взглянуть на переменную составляющую сравнительно небольшой амплитуды, которая, тем не менее, имеет большую постоянную составляющую. В таких случаях нужно иметь в виду, что на экране осциллографа с закрытым входом можно увидеть только переменную составляющую напряжения.
На картинке видно, что при постоянной составляющей 1000 Вольт и размахе переменной составляющей 500 Вольт, максимальное напряжение, приложенное к входу, будет 1500 Вольт. Хотя, на экране осциллографа мы увидим только синусоиду амплитудой 500 Вольт.

Как измерить выходное сопротивление линейного выхода?

Этот параграф можно пропустить. Он рассчитан на любителей мелких подробностей.
Выходное сопротивление (выходной импеданс) линейного выхода, рассчитанного на подключение телефонов (наушников), слишком мало, чтобы оказать существенное влияние на точность измерений, которые нам предстоит выполнить в следующем параграфе.
Так для чего измерять выходной импеданс?
Так как мы будем использовать для калибровки осциллографа виртуальный низкочастотный сигнал-генератор, то его выходной импеданс будет равен выходному импедансу линейного выхода (Line Out) звуковой карты.
Убедившись в том, что выходной импеданс мал, мы можем предотвратить грубые ошибки при измерении входного импеданса. Хотя, даже при самом плохом стечении обстоятельств эта ошибка вряд ли превысит 3… 5%. Откровенно говоря, это даже меньше возможной ошибки измерений. Но, известно, что ошибки имеют привычку «набегать».
При использовании генератора для ремонта и настройки аудиотехники тоже желательно знать его внутренне сопротивление. Это может пригодиться, например, при измерении ESR (Equivalent Series Resistance) эквивалентного последовательного сопротивления или попросту реактивного сопротивления конденсаторов.
Мне, благодаря этому измерению, удалось выявить самый низкоомный выход в моей аудиокарте.

Если у аудиокарты всего одно выходное гнездо, то тогда всё ясно. Оно одновременно является и линейным выходом и выходом на телефоны (наушники). Его импеданс, как правило, мал, и его можно не измерять. Именно такие аудио-выходы используются в ноутбуках.

Когда же гнёзд целых шесть и есть ещё парочка на передней панели системного блока, а каждому гнезду можно назначить определённую функцию, то выходное сопротивление гнёзд может существенно отличаться.
Обычно, самый низкий импеданс соответствует гнезду салатового цвета, которое по-умолчанию и является линейным выходом.

Пример замера импеданса нескольких разных выходов аудиокарты установленных в режим «Телефоны» и «Линейный выход».

Как видно из формулы, абсолютные значения измеренного напряжения роли не играют, потому эти замеры можно делать задолго до калибровки осциллографа.
Пример расчёта.
R1 = 30 Ом.
U1 = 6 делений.
U2 = 7 делений.
Rx = 30(7 – 6) / 6 = 5 (Ом)

Как измерить входное сопротивление линейного входа?

Чтобы рассчитать аттенюатор для линейного входа аудиокарты, нужно знать входное сопротивление линейного входа. К сожалению, измерить входное сопротивление при помощи обычного мультиметра нельзя. Это связано с тем, что во входных цепях аудиокарт имеются разделительные конденсаторы.
Входные же сопротивления разных аудиокарт могут очень сильно отличаться. Так что, этот замер сделать всё-таки придётся.
Для измерения входного импеданса аудокарты по переменному току, нужно подать на вход через балластный (добавочный) резистор синусоидальный сигнал частотой 50 Гц и рассчитать сопротивление по приведённой формуле.
Синусоидальный сигнал можно сформировать в программном генераторе НЧ, ссылка на который есть в «Дополнительных материалах». Замер амплитудных значений также можно произвести программным осциллографом.

На картинке изображена схема подключений.
Напряжения U1 и U2 нужно измерить виртуальным осциллографом в соответствующих положениях выключателя SA. Абсолютные значения напряжения знать не нужно, поэтому расчёты валидны до калибровки прибора.

Пример расчёта.
R1 = 50кОм.
U1 = 100
U2 = 540
Rx = 50 * 100 / (540 – 100) ≈ 11,4 (кОм).

Вот результаты замеров импеданса разных линейных входов.
Как видите, входные сопротивления отличаются в разы, а в одном случае почти на порядок.

Максимальная неограниченная амплитуда входного напряжения аудиокарты, при максимальном уровне записи, около 250мВ. Делитель же напряжения, или как его ещё называют, аттенюатор позволяет расширить диапазон измеряемых напряжений осциллографа.
Аттенюатор можно построить по разным схемам, в зависимости от коэффициента деления и необходимого входного сопротивления.

Вот один из вариантов делителя, позволяющих сделать входное сопротивление кратным десяти. Благодаря добавочному резистору Rдоб. можно подогнать сопротивление нижнего плеча делителя до какой-нибудь круглой величины, например, 100 кОм. Недостаток этой схемы в том, что чувствительность осциллографа будет слишком сильно зависеть от входного сопротивления аудиокарты.
Так, если входной импеданс равен 10 кОм, то коэффициент деления делителя увеличится в десять раз. Уменьшать же резистор верхнего плеча делителя не желательно, так как он определяет входное сопротивление прибора, да и является основным звеном защиты прибора от высокого напряжения.

Так что, я предлагаю Вам самостоятельно рассчитать делитель, исходя из входного импеданса Вашей аудиокарты.
На картинке нет ошибки, делитель начинает делить входное напряжение уже при выборе масштаба 1:1. Расчеты же, конечно нужно делать, опираясь на реальное соотношение плеч делителя.
На мой взгляд, это самая простая и вместе с тем самая универсальная схема делителя.

По представленным формулам можно рассчитать аттенюатор для адаптера, если Вы согласитесь с предложенной схемой.

Пример расчёта делителя.
Исходные значения.
R1 – 1007 кОм (результат замера резистора на 1 мОм).
Rвх. – 50 кОм (я выбрал более высокоомный вход из двух имеющихся на передней панели системного блока).

Расчёт делителя в положении переключателя 1:20.
Сначала рассчитаем по формуле (1) коэффициент деления делителя, определяемый резисторами R1 и Rвх.
1007 + 50/ 50 = 21,14 (раз)
Значит, общий коэффициент деления в положении переключателя 1:20 должен быть:
21,14*20 = 422,8 (раз)
Рассчитываем номинал резистора для делителя.
1007*50 / 50*422,8 –50 –1007 ≈ 2,507 (кОм)
Расчёт делителя в положении переключателя 1:100.
Определяем общий коэффициент деления в положении переключателя 1:100.
20,14*100 = 2014 (раз)
Рассчитываем величину резистора для делителя.
1007*50 / 50*2014 –50 –1007 ≈ 0,505 (кОм)
Если вы собираетесь использовать только осциллограф «Авангард» и только в диапазонах 1:1 и 1:20, то точность подбора резистора может быть низка, так как «Авангард» можно откалибровать независимо в каждом из двух имеющихся диапазонов. Во всех остальных случаях придётся подобрать резисторы с максимальной точностью. Как это сделать написано в следующем параграфе.

Если Вы сомневаетесь в точности своего тестера, то можно подогнать любой резистор с максимальной точностью методом сравнения показаний омметра.
Для этого, вместо постоянного резистора R2 временно устанавливается подстроечный резистор R*. Сопротивление подстроечного резистора подбирается так, чтобы получить минимальную ошибку в соответствующем диапазоне деления.
Затем сопротивление подстроечного резистора измеряется, а постоянный резистор уже подгоняется под измеренное омметром сопротивление. Так как оба резистора измеряются одним и тем же прибором, то погрешность омметра не влияет на точность замера.

А это парочка формул для расчёта классического делителя. Классический делитель может пригодиться, когда требуется высокое входное сопротивление прибора (мОм/В), а применять дополнительную делительную головку не хочется.

Как подобрать или подогнать резисторы делителя напряжения?

Так как радиолюбители часто испытывают трудности при поиске прецизионных резисторов, я расскажу о том, как можно с высокой точностью подогнать обычные резисторы широкого применения.

Использование подстроечных резисторов.

Как видите, каждое плечо делителя состоит из двух резисторов – постоянного и подстроечного.
Недостаток – громоздкость. Точность ограничена только доступной точностью измерительного прибора.

ПРОДОЛЖЕНИЕ СЛЕДЁТ.

Раздел: [Измерительная техника]
Сохрани статью в:

Виртуальный осциллограф РадиоМастер позволяет исследовать переменные напряжения в звуковом диапазоне частот: от 30..50 Гц до 10..20 Кгц по двум каналам с амплитудой от нескольких милливольт до десятков вольт. Перед реальным осциллографом такой прибор имеет преимущества: он позволяет легко определять амплитуду сигналов, запоминать осциллограммы в графических файлах. Недостатком прибора является невозможность увидеть и измерить постоянную составляющую сигналов.

На панели прибора располагаются органы управления, типичные для реальных осциллографов, а также специальные средства настройки и кнопки для работы в режиме запоминания осциллограмм. Все элементы панели снабжены всплывающими комментариями, и Вы легко с ними разберетесь. В скобках комментариев указаны клавиши, дублирующие экранные органы управления.

Специально остановимся лишь на операции калибровки по Y (по напряжению), которую следует произвести после подключения изготовленного Вами кабеля. Подайте на оба входа прибора сигнал известной амплитуды от общего источника (предпочтительно синусоидальной формы с частотой 500..2000 Гц и амплитудой несколько ниже расчетного предела), введите известное значение амплитуды в милливольтах, нажмите Enter, и осциллограф откалиброван. Первоначальная калибровка программы сделана с неким кабелем, соответствующем приведенной схеме.

Программа запоминает все установки и настройки и восстанавливает их при следующем включении.

Характеристики осциллографа в значительной степени зависят от параметров звуковой карты Вашего компьютера. Так со старыми типами карт, у которых частота дискретизации не более 44,1 кГц, частотный диапазон прибора ограничен сверху. Используя имеющийся на панели переключатель частоты дискретизации, опробуйте свою звуковую карту, и остановитесь на наивысшем возможном значении. Уже при 96 кГц можно уверенно рассматривать сигналы до 20 кГц.

Разрядность АЦП установлена равной 16, что обеспечивает достаточно высокую точность.

Диапазон измеряемых осциллографом напряжений определятся резистивными делителями, смонтированными на кабеле (см. схему). При R1 =0 все напряжение поступает на вход АЦП звуковой карты, следовательно можно без искажений рассматривать сигналы амплитудой не более 500..600 мВ. При использовании резисторов указанных на схеме номиналов получается диапазон напряжений до 25 В, что обычно достаточно в любительской практике.

Если ваша звуковая карта не имеет линейного входа, используйте вход микрофона, но при этом будет потерян один канал осциллографирования. Не забудьте указать выбранный вход звуковой карты в установках Windows. Соответствующий регулятор громкости установите в положение максимума, регулятор баланса в нейтральное положение.

С вопросами и пожеланиями прошу на: [email protected]

****************************************************************************************

П О П У Л Я Р Н О Е:

Для работы в сети Интернет нужна программа — браузер.

На компьютере пользоваться Интернет Вы можете стандартной Opera, а для своего телефона удобнее будет использовать Opera Mini.

Opera Mini — это один из популярных в мире браузеров, который отлично работает практически на любом телефоне.

Осциллограф является одним из ключевых приборов, как любой радиотехнической лаборатории промышленного назначения, так и обычной радиомастерской. С помощью такого прибора можно определять неисправности электронных схем, а также проводить отладку их работы при проектировании новых устройств. Однако цена такого рода приборов весьма высока, и не каждый радиолюбитель может себе позволить приобрести подобную вещицу. Данная статья посвящена вопросу о том, как сделать Существует много способов изготовления такого устройства, но основа везде одна: в качестве платы, которая будет принимать импульсы, служит звуковая карта ПК, а к ней присоединяется специальный адаптер. Он служит для согласования уровней измеряемых сигналов и входа аудиоплаты компьютера.

Осциллограф на компьютере: программное обеспечение

Одним из главных элементов упомянутого устройства является программа, которая на мониторе производит визуализацию измеряемых импульсов. Существует огромный выбор такого софта, однако не все утилиты стабильно работают. Особой популярностью среди радиолюбителей пользуется программа-осциллограф Osci, из комплекта AudioTester. Она имеет интерфейс, внешне похожий на стандартный аналоговый прибор, на экране есть сетка, которая позволит измерить длительность и амплитуду сигнала. Она удобна в эксплуатации, и имеет ряд дополнительных функций, которых нет у программ подобного типа. Но каждый радиолюбитель сможет выбрать для работы тот софт, который ему больше нравится.

Технические данные

Итак, для того чтобы сделать осциллограф из компьютера, необходимо собрать специальный аттенюатор (делитель напряжения), который сможет охватить максимально широкий диапазон измеряемого напряжения. Вторая функция такого адаптера — это защита входного порта звуковой платы от повреждений, которые может нанести высокий уровень напряжения. У большинства аудиокарт напряжение входа ограничивается 1-2 вольтами. Осциллограф из компьютера имеет ограниченный возможностями звуковой платы. Для бюджетных карт он составляет от 0,1Гц до 20кГц (синусоидальный сигнал). Нижний предел напряжения, который возможно измерить, ограничен уровнем фона и шума и составляет 1мВ, а верхний — ограничен параметрами адаптера и может составлять несколько сотен вольт.

Устройство делителя напряжения

Осциллограф из компьютера отличается весьма простой электрической схемой. Она содержит всего два стабилитрона и три зависит от используемой шкалы виртуального осциллографа. Данный делитель предназначен для трех различных шкал, с коэффициентами 1:1, 1:20 и 1:100. Соответственно, прибор будет иметь три входа, к каждому из которых подключен резистор. Номинальное сопротивление резистора прямого входа составляет 1МОм. Общий провод подключается через обратное соединение двух стабилитронов. Они предназначены для защиты звуковой карты от перенапряжения, когда переключатель находится в положении «прямого входа». В параллель резисторам можно подключить конденсаторы, они будут выравнивать амплитудно-частотную составляющую устройства.

Заключение

Такой компьютер-осциллограф не отличается изящностью, однако простое схемное решение позволит достичь широкого диапазона измеряемого напряжения. Упомянутый прибор поможет в ремонте аудиоаппаратуры либо может использоваться в качестве учебного измеряющего устройства.

Стоит разобраться, для чего он вообще нужен. Электронный осциллограф используют как на производстве, так и в быту. Основное его назначение – анализ работы электронных схем. Он определит неисправность в электрических цепях, измерит показатель входящего потенциала, создаст защиту, обеспечит управление всеми технологическими процессами и не допустит нефункционального простоя электрического оборудования.

Сборка прибора – что понадобится?

Вся работа по сборке сводится к созданию аттенюатора, т.е. делителя напряжения, который позволяет контролировать некоторый диапазон напряжения. Другая функция – это защита входа от частых колебаний и перепадов электрического тока.

Вам понадобятся:

Подсчитайте необходимый вам объем памяти. Объем памяти равен отношению промежутка времени в секундах к разрешению в секундах. Увеличенный объем памяти сильно замедлит реакцию осциллографа на ваши действия и на перемену входного сигнала.

Подумайте, какие вам возможности прибора по запуску. В большинстве случаев достаточно запуска по фронту. Для ваших сложных задач ищите дополнительные возможности по запуску. Например, запуск по комбинации логических состояний по каналам прибора.

Устройство-осциллограф, название которого переводится с двух языков следующим образом – «качаюсь» с латыни и «пишу» с древнегреческого — представляет собой прибор, предназначенный и сконструированный для исследования параметров электрического сигнала, который подается на порт входа или на специальную ленту.

Область применения осциллографов

Современные устройства позволяют специалистам производить исследования сигнала гигагерцовых частот. Именно поэтому важнейшей областью применения осциллографа является радиоэлектроника, а также ее прикладные, лабораторные и научно-исследовательские сферы. В них специалисты с помощью прибора могут контролировать и изучать проходящие электрические сигналы или непосредственно и напрямую, или через дополнительные устройства и среды на фиксирующие датчики. В свою очередь последние преобразуют полученные воздействия в электрический сигнал или радио-волны.

Причем специальные осциллографы с блоком выделения отдельных строк применяются в случае необходимости проведения периодического или оперативного контроля показателей в системах телевещания.

Кстати, придумано устройсто-осциллограф было в 1893 году французским физиком Андре Блонделем, который внес свой вклад в науку следующим образом. В 1893 году Блондель смог решить проблему интегральной синхронизации в теории Корню, а бифилярный осциллограф, придуманный им, был более мощным и смог в 1891-ом заменить классический . Уже в 1894 году физик ввел понятие «люмен» и другие единицы измерения, а в 1899-ом опубликовал работу, касающуюся основных теорий двух реакций якоря.

Принцип классификации осциллографов

Приборы данного типа разделяются на две категории по своему назначению и способу выведения информации измерения – устройства с периодической разверткой для наблюдения сигнала, который появляется на экране, и аппараты с непрерывной разверткой, призванные проводить регистрацию кривой, но уже на фотоленте.

Есть различия среди осциллографов и по способу обработки ими входного сигнала – аналоговые и цифровые. Существуют и различия по количеству лучей в приборах – однолучевые, двулучевые, трехлучевые и другие — до 16 лучей и даже более (последнее, конечно, самое редкое).

В свою очередь, устройства с периодической разверткой подразделяются на обычные или универсальные, высокоскоростные, с функцией запоминания и специализированные. Также конструируются осциллографы, которые совмещаются с другими приборами для изменения (например, мультиметр), а называются подобные устройства сколометрами-осциллографами.

В прошлый раз мы смонтировали все радиоэлелементы на печатную плату цифрового осциллографа DSO138. Сейчас закончим его сборку и произведём первичную настройку и проверку работоспособности.

Вам понадобится

— Набор с цифровым осциллографом DSO138;
— мультиметр;
— источник питания на 8-12 В;
— пинцет;
— отвёртка для мелких работ;
— паяльник;
— припой и флюс;
— ацетон или бензин.

Инструкция

Первым делом припаяем петлю из проволоки толщиной 0,5 мм в отверстия разъёма J2 . Это будет контакт для выхода сигнала самотестирования осциллографа.
После этого закоротим с помощью паяльника и припоя контакты перемычки JP3 .

Займёмся платой TFT LCD экрана. Нужно припаять 3 штыревых разъёма с нижней части платы. Два маленьких разъёма по два пина и один двухрядный 40-пиновый.
Мы почти закончили сборку. Но не спешите убирать паяльник, он нам ещё ненадолго понадобится.

Теперь желательно промыть плату ацетоном, бензином или каким-либо другим способом очистить от следов флюса. Когда промоем плату, нужно дать ей полностью высохнуть, это очень важно!
После этого подключим источник питания к плате и замерим напряжение между землёй и точкой TP22 . Если напряжение примерно равно 3,3 вольтам, значит вы всё хорошо спаяли, поздравляю! Сейчас нужно отключить источник питания и закоротить припоем контакты перемычки JP4 .

Сейчас можно подключить к осциллографу ЖК дисплей, совместив его штыревые выводы с колодками на печатной плате осциллографа.
Подключите источник питания к осциллографу. Должен загореться дисплей и два раза моргнуть светодиод. Затем на пару секунд на экране появится логотип изготовителя и загрузочная информация. После этого осциллограф войдёт в рабочий режим.

Подключим пробник к BNC разъёму осциллографа и проведём первый тест. Никуда не подключая чёрный провод пробника, прикоснитесь рукой к красному. На осциллограмме должен появится сигнал наводки от вашей руки.

Теперь откалибруем осциллограф. Подключите красный щуп пробника к петле сигнала самотестирования, а чёрный оставьте неподключённым. Переключатель SEN1 поставьте в положение «0.1V», SEN2 в положение «X5», а CPL — в положение «AC» или «DC». С помощью тактовой кнопки SEL переместите курсор на метку времени, а кнопками «+» и «-» выставьте время «0.2ms», как на иллюстрации. На осциллограмме должен быть виден красивый меандр. Если края импульсов закругляются или имеют резкие острые пики по краям, нужно, поворачивая отвёрткой конденсатор C4 , добиться того, чтобы импульсы сигнала стали максимально близкими к прямоугольным.

Для управления чувствительностью служат переключатели SEL1 и SEL2 . Первый из них задаёт базовый уровень напряжения, второй — множитель. Например если выставить переключатели в положения «0,1V» и «X5», разрешение вертикальной шкалы будет 0,5 вольт на клетку.
Кнопка SEL служит для перемещения по элементам экрана, которые можно настраивать. Настройка выделенного элемента осуществляется с помощью кнопок + и — . Элементами для настройки являются: время развёртки, режим срабатывания, выбор фронта триггера, уровень срабатывания, перемещение вдоль горизонтальной оси осциллограммы, перемещение оси по вертикали.
Поддерживаемые режимы работы: автоматический, нормальный и однократный. Автоматический режим постоянно выводит сигнал на экран осциллографа. При нормальном режиме сигнал выводится каждый раз, когда превышен заданный триггером порог. Однократный режим выводит сигнал при первом срабатывании триггера.
Кнопка OK позволяет остановить развёртку и удерживать текущую осциллограмму на экране.
Кнопка RESET сбрасывает и перезагружает цифровой осциллограф.
Полезная функция осциллографа DSO138 — отображение информации о сигнале: частоты, периода, скважности, размаха, среднего напряжения и т. д. Чтобы активировать её, нажмите и удерживайте 2 секунды кнопку OK .
Осциллограф умеет запоминать текущую осциллограмму в энергонезависимой памяти. Для этого нажмите одновременно SEL и + . Чтобы вызвать на экран сохранённую в памяти осциллограмму, нажмите SEL и — .

Источники:

Осциллограф DSO138 устройство и приспособление к нему

7 лучших программ для осциллографов для Windows

by Иван Енич

Иван Енич

Эксперт по устранению неполадок

Увлеченный всеми элементами, связанными с Windows, и в сочетании с его врожденной любознательностью, Иван глубоко погрузился в понимание этой операционной системы, специализируясь на драйверах и… читать далее

Обновлено 15 апреля 2020 г.

Партнерская информация

Осциллографы представляют собой электронные контрольно-измерительные приборы, которые позволяют наблюдать за постоянно меняющимися напряжениями сигналов, обычно в виде двумерного графика зависимости одного или нескольких сигналов от времени.
Поскольку приобрести качественный цифровой осциллограф довольно сложно из-за высокой стоимости, вы можете положиться на программное обеспечение осциллографа. Эта технология прошла долгий путь благодаря программному обеспечению, способному анализировать другие сигналы от цепей или устройств.
На нашем сайте вы можете найти более интересные аудиопрограммы.
Если вам нужна дополнительная информация о звуковых картах, наш специальный раздел всегда готов помочь.

XУСТАНОВИТЬ НАЖМИТЕ НА ФАЙЛ ЗАГРУЗКИ

Для решения различных проблем с ПК мы рекомендуем Restoro PC Repair Tool:
Это программное обеспечение исправит распространенные компьютерные ошибки, защитит вас от потери файлов, вредоносных программ, сбоев оборудования и оптимизирует ваш компьютер для достижения максимальной производительности.

Исправьте проблемы с ПК и удалите вирусы прямо сейчас, выполнив 3 простых шага:

Загрузите Restoro PC Repair Tool , который поставляется с запатентованными технологиями (патент доступен здесь).
Нажмите Начать сканирование , чтобы найти проблемы Windows, которые могут вызывать проблемы с ПК.
Нажмите Восстановить все , чтобы устранить проблемы, влияющие на безопасность и производительность вашего компьютера.

Restoro был загружен 0 читателями в этом месяце.

Осциллограф — это электронный контрольно-измерительный прибор, который позволяет наблюдать за постоянно меняющимися напряжениями сигналов, обычно в виде двумерного графика зависимости одного или нескольких сигналов от времени. Другие сигналы, которые могут быть преобразованы в напряжения и отображены.

Между тем, осциллограф идеально подходит для проектирования, диагностики, обучения и работы с электроникой. Кроме того, получить качественный цифровой осциллограф сложно из-за высокой стоимости, и даже профессионалы часто ограничены в доступе оборудования к специально отведенным инженерным помещениям.

Программное обеспечение осциллографа прошло долгий путь, и теперь это программное обеспечение способно анализировать другие сигналы от цепей или устройств. Большая часть доступного программного обеспечения осциллографа представляет собой анализатор спектра, который считывает входные сигналы и предоставляет режим просмотра БПФ, в котором пользователи могут считывать частоту, коэффициент амплитуды, пиковое напряжение и другие параметры.

Лучшее программное обеспечение для осциллографов для ПК с ОС Windows

Winscope

Это программное обеспечение для осциллографов, которое позволяет пользователям анализировать входной сигнал.

Этот входной сигнал принимается через 3,5-мм аудиоразъем ПК и преобразуется в графическое представление спектра сигнала, измерение частоты, построение шаблонов Лиссажу и спектра БПФ.

Winscope имеет простой интерфейс, пользователи могут начать анализ сигнала, нажав кнопку воспроизведения в интерфейсе Winscope. Откроется страница для просмотра спектров сигнала.

Пользовательский интерфейс этого программного обеспечения осциллографа также предоставляет различные возможности для анализа входного сигнала.

Особенности:

Режим БПФ: Это дает пользователям доступ к Преобразованию входного сигнала для отображения спектров амплитуды и времени в спектрах амплитуды и частоты.
Анализатор спектра: Winscope имеет хорошо оптимизированный спектрометр, совместимый с измерением и сохранением команд. Пользователи могут активировать спектрометр, нажав кнопку БПФ, чтобы отобразить такие каналы, как канал Y1, и, при желании, фазовую кривую как канал Y2. Пользователи также могут отображать только амплитудный спектр, используя режим YT Single Trace, или отображать как амплитудные, так и фазовые кривые, используя YT Dual Trace.
Режимы трассировки. Winscope поддерживает три режима трассировки, которые представляют собой три режима трассировки спектра: YT Single Trace, YT Dual Trace и XY Mode.

⇒ Загрузите его здесь

С помощью этих замечательных инструментов записывайте звук настоящего техника!

Осциллограф звуковой карты

Это программное обеспечение осциллографа получает данные от звуковых карт с разрешением 44,1 кГц и 16 бит. Осциллограф звуковой карты имеет множество функций, в частности, генератор сигналов и другие инструменты.

Пользователи также могут изменять параметры графика спектра для тщательного просмотра и анализа спектров сигналов в реальном времени. Амплитуда канала для обоих каналов может быть установлена отдельно или оба канала могут быть синхронизированы для общей амплитуды канала.

Особенности:

Режимы запуска могут быть настроены пользователем на выключение, автоматический, нормальный и однократный сигнал двух каналов, которые могут быть увеличены или уменьшены
Новый пользовательский интерфейс с курсорами для измерения амплитуды, частоты и времени в главном окне
Сохраненные карты можно выбрать на вкладке настроек для системы с несколькими звуковыми картами.
Источник сигналов для осциллографа может быть внутренним по отношению к компьютеру или внешними источниками, такими как микрофон

⇒ Загрузите его здесь

Примечание редактора. Если вас интересуют другие аудиопрограммы, ознакомьтесь с нашей обширной коллекцией руководств.

Осциллограф

Это простое программное обеспечение осциллографа, которое в основном показывает XY спектры сигнала. Пользователи могут вводить сигнал с помощью аудиоразъема 3,5 мм или через микрофон ПК. Это программное обеспечение также можно использовать для просмотра формы волны аудиофайла. Он очень совместим со многими форматами аудиофайлов.

Основным недостатком этого программного обеспечения для пользователей является невозможность анализа сигнала, но программное обеспечение предоставляет несколько полезных опций, с помощью которых пользователи могут изменять определенные параметры, такие как толщина штриха, оттенок (цвет), интенсивность и масштаб формы волны.

Особенности:

Новый улучшенный 3D-интерфейс (бок о бок и анаглиф) при воспроизведении 4-канальных файлов
Новый стереомикрофонный вход
Программное обеспечение поддерживает как Windows, так и Mac OS X (32-разрядная версия)
Последовательность изображений теперь можно экспортировать после получения
Поддерживает новый формат аудиофайлов и существующие, такие как fav и mp3

⇒ Загрузите его здесь

Спектр в реальном времени

Совет эксперта: Некоторые проблемы с ПК трудно решить, особенно когда речь идет о поврежденных репозиториях или отсутствующих файлах Windows. Если у вас возникли проблемы с исправлением ошибки, возможно, ваша система частично сломана. Мы рекомендуем установить Restoro, инструмент, который просканирует вашу машину и определит, в чем проблема.
Нажмите здесь, чтобы загрузить и начать восстановление.

Это программное обеспечение осциллографа, которое отображает спектр входных сигналов в реальном времени. Спектр в реальном времени обнаруживает входной сигнал от 3,5-мм аудиоразъема ПК пользователя.

Он также предоставляет пользователям доступ к отображению формы волны в реальном времени и формы волны БПФ входных сигналов. Пользователи также могут гибко управлять такими параметрами, как динамический диапазон частоты графика и частоты кадров,

Особенности:

Пользователи могут просматривать осциллограммы слева или справа и с обоих каналов
Выбор различных графиков, таких как сглаженный спектр, банк фильтров или набор звуковых фильтров, спектр

⇒ Скачать здесь

VisualAnalyser

Это популярное программное обеспечение для осциллографов премиум-класса. Это программное обеспечение осциллографа имеет множество функций и инструментов, которые помогают анализировать спектры сигналов. Пользователи откроют для себя обширные инструменты для просмотра данных сигнала. Пользователи также будут знать значения различных параметров, измерять частоту, применять фильтры.

Уникальный интерфейс программного обеспечения предоставляет пользователям два спектра сигнала, один из которых отображает обычные спектры сигнала, а другой отображает спектры БПФ. , Определенные значения, такие как: частота, среднее значение, пик-фактор, пиковое напряжение и ZRLC. Появились новые возможности захвата спектров.

Пользователи могут применять различные фильтры к входному сигналу, а затем измерять значения и просматривать спектры. Пользователи могут устанавливать различные фильтры для каналов A и B. Программное обеспечение поставляется с предварительно загруженными фильтрами нижних частот FIR, фильтрами верхних частот FIR, полосой частот FIR, подавлением полосы FIR. и IIR Notch. Пользователи также могут применять к нему пользовательские КИХ-фильтры.

Особенности:

Предлагает анализатор спектра с отображением амплитуды и фазы
Пользователи могут использовать фильтры
Значения вычисляются в режиме реального времени

⇒ Загрузите его здесь

Новый Analog Discovery 2 от Digilent

Это программное обеспечение основано на успехе первого модуля Discovery с новыми функциями и отличной производительностью.

Analog Discovery 2 содержит функцию 2-канального 14-разрядного осциллографа с частотой дискретизации 100 Мвыб/с, полосой пропускания более 30 МГц, диапазоном напряжений ±25 В и максимальным размером буфера 8,192 образца.

Особенности:

Analog discovery 2 — это осциллограф достойной производительности с такими функциями, как встроенный 2-канальный 14-разрядный генератор сигналов произвольной формы, логический анализатор, генератор последовательностей, вольтметр, программируемый источник питания, анализатор цепей, анализатор спектра. Analyzer. Он способен обрабатывать большинство проектов.

При умеренной стоимости в 300 долларов, Analog Discovery 2 предлагает хорошее соотношение цены и качества, Analog Discovery 2 поставляется с бесплатным программным обеспечением, в отличие от других осциллографов USB.

⇒ Получить Analog Discovery 2

FrequencyAnalyzer

Frequency Analyzer — это программное обеспечение осциллографа, которое использует аудиовход с микрофона, подключенного к ПК, и отображает спектр сигнала в реальном времени.

Программу также можно использовать для анализа аудиофайлов в формате WAV или BMP.

Особенности:

Частотный анализатор предоставляет пользователям гибкую конфигурацию для изменения параметров и масштабов сигналов. Пользователи могут выбирать между 8 или 16 битами на выборку, скоростью БПФ, числом точек на преобразование и частотой выборки.
Процесс анализа по частоте Анализатор начинается с того, что микрофон преобразует звук в напряжение звуковой карты ПК, затем действует как цифровой вольтметр, который измеряет звуковой сигнал до 43000. Параметр количества измерений в секунду может быть устанавливается и контролируется с помощью выпадающего списка.
Скоростью быстрого преобразования Фурье можно управлять, поскольку пользователи могут выбрать количество выборок, которые входят в одно преобразование, с помощью поля со списком «Точки на преобразование».

Ищете лучший микрофон? Это руководство обязательно поможет вам найти его!

В заключение, этот пост выделил лучшее программное обеспечение осциллографа для ПК с Windows. А также приведенный выше список программного обеспечения для осциллографов имеет большую ценность и является лучшим из доступных с качественными характеристиками их функциональности.

Часто задаваемые вопросы

Какой осциллограф RIGOL имеет настраиваемую прошивку?
Среди самых популярных осциллографов RIGOL, на которые можно установить кастомную прошивку, можно найти серии DS1054Z, 1000Z, 2000 и 4000.
Что такое осциллограф?
Осциллограф — это устройство, которое может измерять и анализировать форму электронных сигналов. После захвата сигнала устройство отображает график обнаруженных сигналов в виде временной функции в режиме реального времени.
Могу ли я использовать программный осциллограф для входа 1/4?
Да, но вы должны убедиться, что ваш ПК может точно принимать 1/4 входных сигналов. В этом случае вы можете выбрать кабельные адаптеры от 1/4 до 1/8, но мы предлагаем вам использовать аудиоинтерфейс, если вы хотите получить более точные результаты.

Была ли эта страница полезной?

Есть 1 комментарий

Делиться

Копировать ссылку

Информационный бюллетень

Программное обеспечение сделок Пятничный обзор

Я согласен с Политикой конфиденциальности в отношении моих персональных данных

Как превратить мой ноутбук в осциллограф — Аппаратное обеспечение

Содержание:

как сделать осциллограф с помощью Arduino

Посмотреть это видео на YouTube

Сделайте звуковую карту Осциллограф

Посмотрите это видео на YouTube

Видео взято с канала: Huy Nguyen

КАК ИСПОЛЬЗОВАТЬ ВАШ ПК ИЛИ НОУТБУК В КАЧЕСТВЕ КРОНШТЕЙНА/ОСЦИЛЛОСКОПА?

Посмотрите это видео на YouTube

Видео взято с канала: DoHands On

Сделайте НАСТОЯЩИЙ осциллограф, используя Arduino_ Менее 3 долларов США.

Посмотреть это видео на YouTube

Видео взято с канала: Et Discover

Самый дешевый USB-прицел, который я смог найти в Интернете

Посмотреть это видео на YouTube

Видео, снятое с канала: Matthias Random Stuff

Используйте свой компьютер в качестве осциллографа

Смотрите это видео на YouTube

Видео Внесение с канала: Phung Mai

10 ВИДЕОС Card Oscilloscope

Посмотрите это видео на YouTube

Видео взято с канала: Make:

Используйте свой ноутбук в качестве осциллографа Шаг 1: Создайте свой собственный осциллограф, используя портативный компьютер. Однажды мне нужен осциллограф, чтобы увидеть электрическое напряжение. Шаг 2: Электронная схема. Если напряжение выше 5 вольт, обязательно отрегулируйте потенциометр, чтобы предотвратить скачок звуковой карты. Превратите свой компьютер в бесплатный осциллограф с ADC0820, подключенным к параллельному порту принтера (LPT). Бесплатное программное обеспечение с включенным исходным кодом программы.

Превратите свой компьютер в бесплатный осциллограф. с ADC0820, подключенным к параллельному порту принтера. Аппаратное обеспечение. ScopeOnPC — Превратите свой ПК в осциллограф. Если у вас есть параллельный порт и вы делаете этот преобразователь АЦП, вы можете иметь осциллограф — » ScopeOnPC — это программное обеспечение, которое использует параллельный порт ПК и схему АЦП (аналого-цифровой преобразователь) для преобразования ваш ПК в полнофункциональный осциллограф». Частота дискретизации 100 000 отсчетов в секунду. Превратите свой старый компьютер в дешевый осциллограф Опубликовано в Гаджеты и обзоры, Технологии • 8 лет назад • Автор: MAK • Комментариев нет Если вас интересует электроника, вы, вероятно, знаете, что это идеальный инструмент для анализа сигналов и устранения неполадок. является осциллограф.

Если у вас есть ПК с быстрым процессором, около 1 ГБ ОЗУ, около 1 МБ свободного места на жестком диске и хотя бы одна 32-битная звуковая карта, вы готовы превратить свой ПК в осциллограф. Вы даже можете использовать свой компьютер в качестве анализатора спектра. Для подключения щупов осциллографа и подачи тестового сигнала на ПК потребуется дополнительное аппаратное обеспечение. Вам понадобится приличный АЦП и Raspberry Pi.

Вам также понадобится кабель Ethernet и GNU Radio Companion на вашем ноутбуке, который предоставляется бесплатно, но может. Программное обеспечение SainSmart DDS USB Oscilloscope 120/140 для ПК. Руководство пользователя. Продолжительность: 6:35. SainSmart 45 068 просмотров.

6:35. Профессор Эрик Лейтуэйт: Magnetic River 1975 Продолжительность: 18:39. Вы можете превратить свой существующий компьютер в осциллограф с помощью цифрового запоминающего USB-осциллографа. Hantek производит мощные двухканальные осциллографы с полосой пропускания от двадцати мегагерц до двухсот мегагерц с частотой дискретизации до двухсот пятидесяти мегавыборок в секунду.

Дэвид Херрес. Осциллограф Tektronix MDO3104 можно подключить к компьютеру несколькими способами. Если все, что вам нужно сделать, это передать изображение прицела на компьютер, включая любые экранные меню и информацию, вставьте флэш-накопитель в USB-порт прицела, отмеченный характерным логотипом на передней панели.

ПОСМОТРИ, МАМА, НЕТ КОМПЬЮТЕРА 280 922 просмотров. 9:09. Как превратить телевизор в четырехфункциональный осциллограф Продолжительность: 19:29. Лаборатория unigrampa 936 просмотров. 19:29. Превратить старую печь в печь Продолжительность: 7:48.

Если ваш компьютер имеет только монофонический вход, вы сможете отображать на осциллографе только один сигнал. Если у вас есть стереовход, вы сможете одновременно отображать два входных сигнала, что является очень полезной функцией. Я нашел несколько программных приложений, которые можно использовать для превращения вашего ПК в осциллограф, и я выбрал приложение a.

Запуск этой программы на ПК мгновенно превратит вашу звуковую карту в осциллограф, способный измерять сигналы звукового диапазона с частотой дискретизации до 100 квыборок/с с помощью 16-разрядного аналого-цифрового преобразователя (АЦП) со встроенным Генератор функций на базе цифро-аналогового преобразователя (ЦАП) со скоростью примерно 100 кСм/с — все это управляется простым в использовании устройством.

Список соответствующей литературы:

. .

В большинстве случаев осциллографа будет достаточно, и я настоятельно рекомендую серьезному технику или инженеру инвестировать в него.

	из High-Voltage Test and Measuring Techniques Вольфганга Хаушильда, Эберхарда Лемке Springer Berlin Heidelberg, 2014
Осциллограф с универсальной последовательной шиной (USB): за очень небольшие деньги можно приобрести осциллограф USB, который подключается к ноутбуку.
от Intuitive Analog Circuit Design Марка Томпсона Elsevier Science, 2013
Адаптер МГц осциллограф.
from Exploring Quantum Physics through Hands-on Projects by David Prutchi Wiley, 2012
This may be a less expensive alternative than buying both an oscilloscope and a computer, but
из Cell Biology: A Laboratory Handbook Хулио Э. Селиса, Найджела Картера и др. др. Elsevier Science, 2005
Передняя панель недорогого двухканального осциллографа с цифровой памятью.

	от High Voltage Engineering M. S. Naidu, V. Kamaraju Tata McGraw-Hill, 2004
от Microcontroller от V. Udayashankara McGraw-Hill Education (Индия) Pvt Limited, 2009
10101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010 годы.
из The Measurement, Instrumentation, and Sensors: Handbook John G. Webster CRC Press, 1999
изменение формы волны.
от Electrical Principles , Питер Филлипс Cengage Learning Australia, 2019 Нажмите или прокрутите, чтобы увеличить Коснитесь или сведите пальцы, чтобы увеличить Нажмите или прокрутите, чтобы увеличить Коснитесь или сведите пальцы, чтобы увеличить Нажмите или прокрутите, чтобы увеличить Коснитесь или сведите пальцы, чтобы увеличить Нажмите или прокрутите, чтобы увеличить Коснитесь или сведите пальцы, чтобы увеличить <noscript><img loading='lazy' src='' /></noscript> youtube.com/embed/S77YSzTUHgA?rel=0&controls=0&showinfo=0″ frameborder=»0″ allowfullscreen=»»/> 2 495,00 $ Поделись этим: Diesel Scope — это цифровой запоминающий осциллограф, предназначенный для специалистов по диагностике тяжелых условий эксплуатации. Компания Diesel Laptops заключила партнерское соглашение с ведущим производителем автомобильных осциллографов, чтобы вывести на рынок первый осциллограф для тяжелых транспортных средств и оборудования. Что такое цифровой запоминающий осциллограф? Цифровой запоминающий осциллограф или DSO — это инструмент, который используется для диагностики электрических проблем, которые обычно нельзя обнаружить с помощью стандартного автомобильного мультиметра. DSO позволяет техническому специалисту фиксировать показания напряжения за определенный период времени и просматривать эту информацию в графическом виде. Это позволяет техническому специалисту очень подробно проводить диагностику и находить проблемы, которые обычно невозможно увидеть с помощью стандартного диагностического инструмента. Если вы представляете себе обычный портативный мультиметр как пленочную камеру, которая принимает небольшое количество света для создания изображения, то вы можете думать об осциллографе как о видеокамере высокой четкости, которая позволяет получать подробную информацию в течение длительного периода времени. времени! Как мне может помочь Diesel Scope? Сделайте себя или своих техников более эффективными! Дизельный прицел позволит техническим специалистам выполнять задачи за считанные минуты, на которые обычно уходят часы и часы на демонтаж компонентов и трату времени и деталей. Снятие клапанных крышек и проверка компонентов клапанного механизма на современных коммерческих дизельных автомобилях может быть сложной задачей, но подключение дизельного осциллографа и выполнение нескольких стандартных тестов могут привести техника к правильному пути к успешному и эффективному ремонту. Продолжайте диагностику! Diesel Scope позволяет техническим специалистам получить более детальную информацию, чем при использовании большинства обычных диагностических инструментов. Погрузитесь глубоко в электрические проблемы и диагностируйте эти сложные проблемы. Периодически возникающие проблемы могут быть проклятием для работы технического специалиста, поскольку попытки выяснить проблемы, которые возникают только при определенных условиях, или коды неисправностей, которые возникают нерегулярно, могут быть очень трудными для диагностики. Использование осциллографа может позволить техническим специалистам отточить эти типы проблем и ускорить оборот и сократить время, потраченное впустую на игру в кошки-мышки с оборванными проводами и неисправными модулями. Управляемые тесты Дизельный осциллограф предлагает все функциональные возможности стандартных инструментов пикоскопа с дополнительным преимуществом встроенных управляемых диагностических тестов, специально предназначенных для автомобилей средней и большой грузоподъемности. Эти тесты помогут техническим специалистам провести определенные тесты, а также дадут им примеры хороших сигналов для сравнения. Эта расширяющаяся библиотека пошаговых тестов будет поддерживать новые и более эффективные способы работы на переднем крае вашей диагностики. Опора Наша команда технической поддержки бывшего дизельного техника находится в режиме ожидания и прошла обучение по диагностике с помощью осциллографа. Если у вас есть проблемы или проблемы с подключением прицела к оборудованию или вам нужна помощь в проведении тестов, наша служба технической поддержки всегда готова помочь. При поддержке лидера автомобильных осциллографов. Pico Technology была основана в 1991 году и вскоре стала лидером в области осциллографов для ПК, регистраторов данных и автомобильного диагностического оборудования. Пикоскоп известен как лучший автомобильный осциллограф для автомобильной промышленности. Компании Diesel Laptops и Pico Technologies с гордостью представляют на рынок один из первых и наиболее полных осциллографов для тяжелых условий эксплуатации. Зачем покупать Diesel Scope, а не другие автомобильные прицелы: Все осциллографы не созданы равными На рынке могут быть другие осциллографы, которые дешевле, чем Diesel Scope, но потребители часто упускают из виду одну вещь при покупке осциллограф — это спецификации, необходимые для считывания показаний датчиков и исполнительных механизмов в современных автомобильных системах. Diesel Scope рассчитан на удовлетворение всех ваших потребностей, связанных с автомобилем, и будет делать это с запасом мощности. Особенности, характерные для HD! С Diesel Scope вы получаете инструмент, созданный для работы с тяжелым оборудованием. Вот почему мы делаем такие вещи, как включение зажимов Large Jaw Amp даже в наш базовый комплект, чтобы тесты можно было проводить с кабелями большего диаметра автомобилей HD. Дополнительное программное обеспечение! Мы не только включаем специальные тесты HD, но и предоставляем нашим клиентам Diesel Scope 1 год бесплатного доступа к нашей ремонтной платформе, чтобы они могли найти информацию о ремонте и, что наиболее важно, электрические схемы для большегрузных автомобилей. Новый интерфейс PicoBNC+® В Diesel Scope используется PicoBNC+, который помогает пользователям подключать, запитывать и настраивать различные датчики, токоизмерительные клещи и другие аксессуары. Индикаторы состояния канала с цветовой кодировкой определяют аксессуар, подключенный к каждому каналу, и указывают, когда он готов к использованию. Интерфейс распознает совместимые датчики и автоматически настраивает программное обеспечение. PicoBNC+ также питает подключенные аксессуары, поэтому батареи и подзарядка больше не нужны. Наконец, несмотря на то, что многие будущие возможности будут реализованы с помощью этого интерфейса, он по-прежнему обратно совместим с аксессуарами со стандартными разъемами BNC и по-прежнему работает, как и раньше, при ручной настройке. Комплект стандартного осциллографа Diesel Scope Комплект базового осциллографа Diesel Scope позволяет проводить эффективный анализ напряжения и тока в электрических и электронных системах автомобиля для диагностики широкого спектра потенциальных неисправностей. Комплект, построенный на основе 4-канального диагностического осциллографа Diesel Scope, идеально подходит для просмотра сигналов напряжения и тока от датчиков, приводов и систем запуска/зарядки. Комплект включает Руководство по безопасности: PicoScope 4225A и 4425A Сумка для переноски комплекта Diesel для ноутбуков Дизельный прицел PS4425A-095 Крюк S Тестовый щуп в виде мультиметра (черный) (x2) Тестовый щуп в виде мультиметра (красный) (x2) Маленький зажим «крокодил» (черный) (x2) Маленький зажим «крокодил» (красный) (x2) Зажим Dolphin 1000 В CATIII (черный) Зажим Dolphin 1000 В CAT III (красный) Набор датчиков для обратного штифта Переходник с кожуха на 4 мм, черный (2 шт.) Переходник с кожуха на 4 мм без кожуха, красный (x2) Синий измерительный провод 3M PicoBNC+ на 4 мм Красный измерительный провод 3M PicoBNC+ на 4 мм Зеленый измерительный провод 3M PicoBNC+ на 4 мм Желтый измерительный провод 3M PicoBNC+ на 4 мм Кабель: USB 3.0 синий 1,8 м Зажим для аккумулятора, гнездо 4 мм (красное) (x2) Зажим для аккумулятора, гнездо 4 мм (черный) (x2) Гибкий задний штифт, черный (x2) Гибкий задний штифт, красный (x2) Токоизмерительные клещи 2000a с большими клещами и разъемом BNC Автомобильный осциллограф PicoBNC+ 10:1 (x2) Отвод для предохранителей типа ATC Удлинитель для мини-предохранителей Удлинитель для предохранителя JCASE Удлинитель для предохранителей макси Токоизмерительные клещи PicoBNC+: 60 А переменного/постоянного тока Нужны дополнительные аксессуары? Обновите до Advanced Kit и получите все вышеперечисленное плюс: Руководство: Датчик давления WPS500X Чемодан для переноски: компрессионные адаптеры WPS500 Датчик вакуума WPS500X до давления 500 фунтов на кв. дюйм Кабель: USB A, штекер на мини 5-контактный, 2 м Вакуумный шланг для датчика давления WPS500 Выпускной адаптер для датчика давления WPS500 Топливный шланг для WPS500, малый Schrader Кабель: изолированный BNC на изолированный BNC 5 м Шланг адаптера дизельной топливной рампы Токоизмерительные клещи PicoBNC+: 60 А переменного/постоянного тока Примечание о программном обеспечении Обратите внимание: после покупки этого комплекта вы получите электронное письмо с инструкциями по загрузке программного обеспечения Diesel Scope. Этот файл позволит вам использовать программное обеспечение Diesel Scope, но чтобы получить дополнительные элементы поддержки ноутбуков Diesel, обратитесь в нашу службу технической поддержки, чтобы завершить процесс установки. Есть вопросы? Если у вас есть какие-либо вопросы об этом или любом другом продукте, не стесняйтесь обращаться к одному из наших экспертов по портативным компьютерам Diesel по телефону (888) 9. 83-1975 или нажав ниже! Свяжитесь с нами Распроданный Осциллограф нового поколения (2020 г.) – Compocket Осциллографы существуют уже почти столетие. Более того, самые ранние варианты осциллографов относятся к концу 19 века.^-й-й век. Вы, должно быть, уже слышали, что осциллографы очень важны для электриков. Однако что делает осциллографы такими особенными, что они по-прежнему актуальны сегодня? Как он развивался с годами? В этой статье будут даны ответы на все ваши вопросы об осциллографах. Вы узнаете все об осциллографах, различных типах осциллографов и осциллографе Minis, совершенно новом типе осциллографа, который навсегда изменит ваши возможности! Типы осциллографов Существует большое количество типов осциллографов. Высокий спрос на устройство породил множество различных типов осциллографов. От медицины до автомобилестроения, во многих других отраслях, помимо электроэнергетики, также используются осциллографы. Кроме того, возможности этих типов осциллографов также различаются. Таким образом, существует большая разница для разных типов осциллографов. Давайте углубимся в типы осциллографов, чтобы узнать о них больше. Аналоговый осциллограф Первый в истории тип осциллографа, также известный как электронно-лучевая трубка. Аналоговые осциллографы проложили путь многим технологическим достижениям. В отличие от более новых типов, аналоговые осциллографы являются тяжелыми устройствами, которые трудно носить с собой. Несмотря на то, что им почти сто лет, у вас все еще есть хорошая возможность встретить аналоговый прицел. Несмотря на свои ограничения, аналоговые осциллографы по-прежнему остаются наиболее доступным типом осциллографов. Кроме того, аналоговые осциллографы по-прежнему являются лучшими и более функциональными инструментами для электрических испытаний, чем более новые устройства, такие как мультиметр. Это как раз еще раз доказывает, что альтернативы осциллографам нет. Для получения дополнительной информации об аналоговом осциллографе: https://compocket.com/blogs/news/all-about-analogue-oscilloscopes Цифровой осциллограф Самый популярный тип осциллографа, цифровые осциллографы обладают наибольшими возможностями тип области. Цифровые осциллографы могут не только хранить предыдущие данные в своей цифровой памяти, но и автоматически применять эти данные при необходимости. Это только один аспект, который делает цифровые прицелы лучше, чем их предшественники. Некоторые цифровые осциллографы также легко носить с собой, что позволяет пользователям работать в полевых условиях. Это такое огромное улучшение по сравнению с аналоговыми прицелами, которое значительно облегчило жизнь электрикам, работающим в полевых условиях. Цифровой осциллограф сам по себе является типом осциллографа, однако существует так много различных типов цифровых осциллографов, что для этого типа нужны свои подтипы. Итак, вот некоторые подтипы цифровых осциллографов. · Осциллограф с цифровым люминофором Это подтип цифровых осциллографов. Разница между ними связана с использованием структуры параллельной обработки в осциллографе с цифровым люминофором. · Осциллограф на базе ПК Осциллографы на базе ПК на самом деле являются цифровыми осциллографами. Тем не менее, их зависимость от ПК для реальной работы делает их уникальными. Благодаря разнообразному программному обеспечению, относящемуся к осциллографам, все настройки осциллографов на ПК могут выполняться автоматически. Еще одним преимуществом осциллографов на базе ПК является их портативность с ноутбуками. Они различаются по размеру, а некоторые размеры могут быть даже меньше, чем у ручных осциллографов, что удивительно, но приветствуется. · Осциллограф смешанных сигналов Еще один подтип цифровых осциллографов. Осциллографы смешанных сигналов представляют собой комбинацию возможностей обычных цифровых осциллографов и измерительных возможностей логического анализатора. · Осциллографы смешанных областей: Осциллографы смешанных областей представляют собой сочетание возможностей обычных осциллографов и анализаторов спектра. · Цифровой стробоскопический осциллограф: Это особый тип осциллографа, который работает с чрезвычайно высокочастотными сигналами. Скорость и полоса пропускания цифровых стробоскопических осциллографов в 10 раз выше, чем у обычных осциллографов. · Портативные осциллографы Несмотря на то, что большинство осциллографов нового поколения в любом случае являются портативными, все еще существует подтип цифровых осциллографов, называемый портативными осциллографами. Они также известны как портативные осциллографы. Эти типы осциллографов очень удобны при работе в полевых условиях или в местах, где нет розетки. · Автомобильные осциллографы Автомобильные осциллографы предназначены для диагностики электрических проблем автомобилей. Они также являются подтипом цифровых прицелов. Не только проблемы, автомобильные осциллографы могут помочь вам узнать больше о вашем автомобиле. Вы можете исследовать датчики, соленоиды, первичное и вторичное зажигание и многие другие части вашего автомобиля с помощью автомобильного осциллографа. Вы даже можете использовать ноутбук с автомобильным осциллографом для лучшего исследования. · USB-осциллограф USB-осциллографы, как следует из их названия, представляют собой осциллографы, работающие как USB-устройства. Они по-прежнему являются частью наших подтипов цифровых осциллографов. Однако, как нетрудно догадаться, их чрезвычайно легко носить с собой и очень удобно использовать. Не только электрики, но и люди, интересующиеся электричеством, могут приобрести USB-осциллограф и начать с ним работать. Это очень удобное устройство для начинающих. Осциллограф Minis Осциллографы Minis — это совершенно новый USB-осциллограф, который будет иметь огромное значение для каждого, кто работает с электричеством! Они быстрые, легкие и эффективные. Благодаря своей эффективности осциллографы Minis станут вашими лучшими друзьями в лабораториях во время работы. Осциллографы Minis — результат десятков часов разработки и работы. Все в них тщательно спланировано, и они предназначены для достижения максимальной доступности и возможностей для области. Еще одним отличием осциллографов minis от своих предшественников является простота в использовании. Обычные цифровые осциллографы имеют так много кнопок на панели управления, что среди них легко потеряться. Однако с осциллографами minis все настройки можно выполнять, просто касаясь экрана пальцами. Постоянные обновления программного обеспечения, предлагаемые Minis Oscilloscopes, являются еще одним отличительным признаком устройства. Команда разработчиков Minis постоянно работает над совершенствованием своего и без того удивительного устройства. Возможность экспортировать свои работы с помощью осциллографов Minis — еще одно преимущество этого прекрасного устройства. И последнее, но не менее важное: осциллографы Minis позволяют пользователю выполнять 32-уровневое усреднение и постоянство без какого-либо замедления. В целом, осциллографы minis с момента выпуска изменили представление о осциллографах своей практичностью и эффективностью. Они просты в использовании, их легко носить с собой, и к ним легко привыкнуть! Это идеальное устройство как для электриков, так и для энтузиастов. Так что, если вы хотите купить новый осциллограф и еще не определились с тем, что вам действительно нужно, вам стоит обратить внимание на Minis Oscilloscopes 9.0005 Вам также может понравиться: Различия между цифровыми и аналоговыми осциллографами Обзор лучшего USB-осциллографа — Хобби, пайка и сборка электроники Я сделал лучший обзор USB-осциллографа несколько лет назад, и, честно говоря, то, что было доступно, оставило меня немного тепло. Более дешевые устройства меня не особо вдохновляли, а более дорогие приближались к цене специализированного цифрового запоминающего осциллографа. Цена и производительность некоторых из этих цифровых осциллографов просто захватывают дух. Прочтите мою статью «Лучшие осциллографы для любителей» для получения дополнительной информации, если вы ищете один из них. Я думаю, вы будете удивлены. Впрочем, вернемся к истории. Со времени моего первоначального руководства многое изменилось, так что это моя обновленная версия. В настоящее время доступно несколько действительно хороших USB-осциллографов. Преимущества USB-осциллографа Одним из преимуществ USB-осциллографа является то, что при покупке отдельного автономного устройства вы не платите за оборудование, которое вам не обязательно нужно. Из-за аппаратных требований или отдельного осциллографа вы платите за экран, некоторые переключатели и элементы управления и блок питания. В USB-осциллографе элементы управления, экран и блок питания находятся в компьютере. Теоретически это должно удешевить их производство, поэтому и цена должна быть дешевле. Если цена является для вас серьезной проблемой, это может быть разница между наличием осциллографа и его отсутствием. Наличие осциллографа определенно является преимуществом перед его отсутствием! Еще одно преимущество заключается в том, что при использовании ноутбука или ПК у вас обычно будет дисплей большего размера, чем у специализированного осциллографа. USB-осциллограф обычно меньше, чем автономный осциллограф. Некоторые корпуса USB-осциллографов намного прочнее, чем специальные осциллографы. Они также меньше, если у вас мало места, а ваше хобби основано на квартире или спальне, где потом все нужно убрать в шкафы. Размер имеет значение! Программное обеспечение USB-осциллографа Еще одним преимуществом USB-осциллографов является программное обеспечение. Если вам не нравится программное обеспечение, поставляемое с осциллографом, вы можете использовать альтернативу. Вы не застряли с тем, что пришло с ним. С помощью осциллографа вы застряли с версией программного обеспечения на вашем оборудовании. Недостатки USB-осциллографа Одним из основных недостатков USB-осциллографа является то, что для его использования требуется ПК или ноутбук. Насколько велика или мала эта проблема для вас, зависит от человека. Я провожу много времени, глядя в экран ноутбука, поэтому меня немного раздражает необходимость делать это, когда я занимаюсь своим хобби. Использование ноутбука делает все это слишком похожим на работу. Я также предпочитаю тактильные ощущения от настоящего осциллографа, точно так же я предпочитаю настоящий синтезатор его программной версии. Если вы не против подключиться к ноутбуку, вам может подойти USB-осциллограф. Другая проблема заключается в том, что многие из них не имеют пропускной способности выделенной области. Если вы не уверены, что подразумевается под пропускной способностью, ознакомьтесь с моей статьей о пропускной способности осциллографа здесь. С другой стороны, нужен ли вам осциллограф с полосой пропускания 100 МГц? Да, приятно иметь 100 МГц или даже 150 МГц, чтобы похвастаться, но как часто он вам действительно нужен? Я ломаю голову, чтобы вспомнить, когда полосы пропускания в 20 МГц было недостаточно для работы. На что следует обратить внимание при покупке USB-осциллографа Если вы не уверены, нужен ли вам осциллограф, обязательно ознакомьтесь с моим руководством для покупателя. Он того стоит, чтобы помочь вам принять решение. Если вы действительно хотите купить USB-осциллограф, обратите внимание на следующие моменты. Количество каналов Большинство USB-осциллографов имеют два канала. У меня не было много случаев, чтобы использовать оба одновременно. Я в основном просто использую один канал. Если вам нужно более двух каналов, вам придется платить намного больше. Доступно несколько четырехканальных USB-осциллографов и популярный восьмиканальный осциллограф для использования в автомобилях. Пропускная способность и частота дискретизации Как я уже упоминал ранее, хорошо иметь большую пропускную способность, но действительно ли она вам нужна? Наряду с пропускной способностью необходимо учитывать частоту дискретизации. Частота дискретизации обычно измеряется в гигавыборках в секунду. Это важно, потому что, если вы не сэмплируете сигнал достаточное количество раз, вы не увидите правильную форму, даже если полоса пропускания достаточно велика. С полосой пропускания 20 МГц вы сможете увидеть форму волны 4 МГц, и вам потребуется частота дискретизации не менее 20 мегавыборок в секунду. Осциллограф с цифровым запоминающим устройством USB Двухканальный осциллограф с полосой пропускания 20 МГц и частотой дискретизации 48 мегавыборок в секунду в одноканальном режиме. За свои деньги, чуть более 60 фунтов стерлингов, вы получаете очень прочный металлический корпус. Согласно веб-сайту Hantek, это анодированный алюминий с резиновыми торцевыми панелями, что, безусловно, производит впечатление качества и долговечности. Гораздо больше, чем любой из автономных цифровых осциллографов. Похоже, вы можете уронить его, и он выживет (хотя я, очевидно, не пробовал). Вы получаете 2 датчика 60 МГц, кабель USB, компакт-диск с программным обеспечением и руководство. Это просто подключается к USB-порту вашего компьютера без необходимости в другом источнике питания. В корпусе есть разъемы для прилагаемых датчиков, и это все, что нужно для настройки оборудования. Версии Windows и совместимость драйверов Говоря о программном обеспечении, предполагается, что оно работает со всеми версиями Windows от XP до Windows 10. Чтобы использовать Windows 10, вы должны отключить проверку драйверов с подписью Windows. В противном случае Windows 10 не позволит установить драйверы. Мне приходилось делать это с другими устройствами, включая мой программатор микроконтроллера USBASP. Драйверы которого были стерты другим обновлением Windows 10, и они не работали. Операционные системы Windows могут быть настоящей головной болью. По этой причине я использую осциллограф и программатор на старом ноутбуке с Windows 7 без подключения к Интернету. Это гарантирует, что Microsoft больше не сможет все испортить. Спецификации требуемого ноутбука очень низкие, и подойдет практически любой старый ноутбук. Я бы проверил веб-сайт производителя, а не полагался на прилагаемый компакт-диск. В любом случае, это вполне могло быть сделано за несколько месяцев до этого. Также на сайте можно скачать инструкцию и ознакомиться перед покупкой. В основном я создаю модули синтезаторов, и самые высокие частоты, с которыми я сталкиваюсь, — это тактовые сигналы для микропроцессоров, которые иногда используются. У меня также был старый аналоговый осциллограф Telequipment, так что этот Hantek представляет собой обновление и делает почти все, что мне нужно. Цена и размер делают этот USB-осциллограф моим любимым. Любая реальная критика, которую я читал, не принимает во внимание стоимость и сравнивает ее с вещами стоимостью более нескольких сотен фунтов. Что для меня глупо и не совсем справедливо. Вы можете использовать стороннее программное обеспечение для этого осциллографа, если вам не подходит официальная версия Hantek. Глядя в Интернете, вы найдете несколько различных доступных. Стоит ли покупать Hantek 6022BE? Если у вас нет полнофункционального осциллографа и вы не можете себе его позволить, то это, безусловно, поможет вам узнать больше о том, что вам нужно, когда вы в будущем будете искать специализированный осциллограф. Да, это определенно стоит денег за то, что он делает. В зависимости от того, насколько вы продвинуты, он может идеально подойти для всех ваших будущих потребностей. Мне этого достаточно. Если спецификации этого бюджетного USB-осциллографа недостаточно, Hantek также производит другие модели. Hantek 4074BE имеет 4 канала и полосу пропускания 70 МГц. Hantek 6254D увеличивает полосу пропускания до 250 МГц, а также является 4-канальным. Автомобильный USB-осциллограф USB-осциллографы, особенно прочная серия Hantek, особенно полезны для использования в автомобилях, и Hantek выпускает модель специально для этой цели. Hantek 1008C имеет восемь каналов и встроенные в него специальные автомобильные тесты, и на него стоит обратить внимание, если это ваш рынок. Подводя итоги обзора лучших USB-осциллографов Сейчас доступно несколько действительно приличных USB-осциллографов. Раньше мне нравилось видеть, что я покупаю в магазинах на главной улице, но там, где я живу, их уже не так много. Теперь дело за онлайн-покупками. Выше я дал ссылку на несколько лучших USB-осциллографов, доступных на Amazon. Любой, кто читал другие мои руководства для покупателей, знает, что мне нравится Amazon для онлайн-покупок. В основном это проблема доверия, поскольку мне пришлось платить за товары, которые я не получил от eBay. Другая основная причина заключается в том, что я знаю, что могу вернуть вещи, если они не подходят. Для меня это делает их моим первым выбором для покупок в Интернете. Особенно Amazon Prime, который стоит абонентской платы только за бесплатную доставку на следующий день. Вы можете попробовать его на 28-дневной бесплатной пробной версии, и я включил ссылку на него ниже. Скачать обнуленные темы WordPress Программное обеспечение для осциллографа обеспечивает возможность удаленной работы и работы из дома Тенденция работать из дома с каждым днем набирает все большую популярность во всех отраслях. Этому также способствует пандемия Covid-19. Принятие культуры удаленной работы требует инструментов, готовых к удаленной работе, будь то инструменты, такие как осциллографы, или программные платформы для совместной работы. Tektronix предлагает различные готовые к будущему инструменты для удаленной работы с осциллографом. Предложения осциллографов Tektronix для работы на дому Tektronix предлагает программные инструменты для осциллографов, которые позволяют пользователям управлять и использовать осциллографы удаленно. Они не только обеспечивают доступ к осциллографам издалека, но и значительно упрощают совместную работу членов команды. Это обеспечивает повышенную безопасность, доступность, доступ и эффективность, значительно сокращая время, необходимое для реализации проектов. Эти инструменты включают eScope, TekScope и TekDrive, каждый из которых предлагает дополнительные функции, необходимые для тех, кто работает дома. Использование Tektronix eScope для работы из дома eScope — это браузерная система, позволяющая удаленно управлять осциллографом через интернет-соединение. Оно предоставляется бесплатно для всех осциллографов смешанных сигналов (MSO) Tektronix серий 4, 5 и 6. Он обеспечивает все возможности осциллографа от сбора данных до анализа, полный контроль над его операциями и настройками и совместим с (LXI). Это делает eScope незаменимым при работе с осциллографами дома. Все, что требуется, — это интернет-браузер и IP-адрес осциллографа. Для получения IP-адреса порт Ethernet осциллографа подключается к сети. Подключение к осциллографу легко выполняется путем ввода IP-адреса осциллографа в браузере. Щелчок по ссылке «Управление прибором» слева запускает eScope на другой вкладке, где имитируется рабочий стол осциллографа. Это позволяет управлять осциллографом и работать с ним так же, как с передней панели. Кроме того, Tektronix eScope позволяет членам группы совместно использовать осциллограф. Обычно это достигается наличием специального зонда. Зонд отвечает за обеспечение наличия живого сигнала, подключение к тестируемому устройству (DUT) и управление измерительными устройствами, такими как датчики. Другие члены команды могут управлять осциллографом, получать сигналы и выполнять анализ удаленно. Это повышает безопасность пользователей в эпоху COVID-19, обеспечивает лучший доступ к осциллографам и их доступность, а также обеспечивает более эффективное сотрудничество с командой. Использование программного обеспечения TekScope для удаленного тестирования и измерений Программное обеспечение для анализа ПК TekScope — отмеченный наградами инструмент от Tektronix, предоставляющий пользователям множество функций, которые упрощают работу с осциллографом и членов команды. Пользовательский интерфейс смоделированного осциллографа позволяет выполнять онлайн- и офлайн-анализ форм сигналов либо из удаленно подключенных осциллографов, либо из сохраненных данных формы сигналов. Он позволяет удаленно подключаться к осциллографам смешанных доменов серий 4, 5 и 6 для онлайн-анализа и анализа с несколькими осциллографами. Поддержка анализа нескольких осциллографов позволяет использовать несколько осциллографов одновременно и расширяет серию Tektronix с 8 до 32 каналов. TekScope улучшает аналитические возможности старых и менее совершенных осциллографов. Можно загружать данные с осциллографов, таких как настольный осциллограф DPO5000B или TBS1000C, а также выполнять расширенные операции, такие как анализ джиттера и последовательное декодирование, т.е. Может быть реализована улучшенная межинтегральная схема (I3C). Подключение его к осциллографам с меньшими возможностями обеспечивает больше возможностей, чем базовый инструмент, что делает их идеальными для домашней работы начального уровня или преподавания и обучения. TekScope предлагает автономный анализ данных сигналов Tektronix, LeCroy и Keysight, что позволяет членам группы легко обмениваться данными. Пользователи просто обмениваются файлами, и они могут воспроизводить их в пользовательском интерфейсе осциллографа, как если бы они были только что сняты. Использование файлов сеансов Tektronix предоставляет как захваченные данные, так и настройки осциллографа, что позволяет воссоздать тест в TekScope. Пользователи могут манипулировать данными по мере необходимости для улучшения анализа и понимания. TekScope доступен с двумя вариантами лицензирования. Бесплатная лицензия доступна для настольных осциллографов TBS1000C и TBS2000B, что делает их идеальными для обучения и базовых сценариев работы на дому. Он поддерживает общие протоколы для частот, доступных для настольных осциллографов. Специальная лицензия TekScope для настольных осциллографов поддерживает пакеты удаленного подключения и анализа для дополнительных протоколов, таких как SPI, LIN, CAN-FD, I2C и UART. Обеспечение совместных рабочих процессов с помощью Tektronix TekDrive TekDrive — это облачная платформа, предоставляющая рабочее пространство для совместной работы для команд, использующих осциллографы. Он предоставляет решение для облачного хранилища, в котором члены команды могут легко обмениваться данными друг с другом. Папки TekDrive монтируются непосредственно в файловую систему осциллографа, поэтому файлы становятся доступными, как только они становятся общедоступными. Несколько пользователей могут одновременно получать доступ к облачным хранилищам, что обеспечивает быструю совместную работу, аналогичную таким инструментам, как Microsoft SharePoint или Google Drive. Кроме того, файлы на TekDrive можно анализировать в браузере с помощью прилагаемого программного обеспечения Waves. TekDrive поддерживает анализ, управление и обмен данными в реальном времени. Он очень безопасен и создан с учетом совместной работы. Хранение данных, управление, безопасность и совместное использование значительно упрощены. Это идеальная платформа для команд, работающих дома. Использовать TekDrive с осциллографом, работая дома, очень просто. Начните с нажатия раскрывающегося меню «Файл» и выбора «Файловые утилиты». В меню «Файловые утилиты» выберите «Подключить» и нажмите «TekDrive». Откроется окно с кодом для подключения к веб-версии или QR-кодом для мобильного использования. Папка TekDrive отображается на осциллографе как сетевой диск после успешного выполнения. Categories Разное alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Навигация по записям Previous ReadingВысота места над уровнем моря это: Высота над уровнем моря \| это… Что такое Высота над уровнем моря? Next ReadingОнлайн черчение электрических схем: Рисование и черчение электрических схем онлайн — Интернет-журнал «Электрон» Выпуск №4 Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника Внимание! Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений. Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. 2024 © Все права защищены.
