Как своими руками получить из 220 — 12 вольт без трансформатора
Канал ЭлектроХобби на YouTube. Если вам нужен источник постоянного питания с напряжением 12 вольт, а его нет под рукой, то его можно и купить. Если брать дешёвый блок питания, то его качество будет оставлять желать лучшего. Обычно такие недорогие БП хороши только с виду.
Когда их открываешь, то оказывается, что его характеристики указанные на корпусе по току завышены.
В реальности он не способен обеспечить в полной мере ту мощность, что заявлена производителем как правило. Можно купить и более дорогостоящий блок питания на 12 вольт, но собрать своими руками по частям выйдет гораздо дешевле, а по качеству ничуть не хуже. Итак, как сделать хороший и простой блок питания на 12 вольт своими руками, что для этого нам понадобится?
Нужен понижающий силовой трансформатор, выпрямительный диодный мост и фильтрующий конденсатор электролит. Трансформатор будет понижать сетевое напряжение В до нужного, а именно до 10 вольт.
Почему до 10, а не Потому, что есть такой эффект — переменное напряжение после диодного моста имеющего конденсатор достаточной емкости станет процентов примерно на 18 больше, чем без конденсатора. Это стоит учитывать при сборке любого блока питания.
Трансформатор нужен той мощности, которая вам нужна. То есть, изначально вы должны знать, какой именно максимальный ток должен выдавать данный блок питания.
Зная ток и выходное напряжение можно найти электрическую мощность. Нужно просто ток к примеру 3 ампера перемножить на напряжение выхода в нашем случае это 12 вольт. Стоит ещё добавить небольшой запас по мощности процентов В итоге получим, что нужен трансформатор мощностью около 50 Вт. С размерами мощностью трансформатора определились. Исходя из этого вторичная обмотка транса должна иметь нужное сечение, чтобы обеспечить нужную силу тока.
Для 3 ампер максимальное значение на выходе нашего самодельного блока питания сечение вторичной обмотки трансформатора должно быть около 1,3 мм. Если на магнитопроводе достаточно места, то можно намотать провод большего диаметра это только увеличит максимальную силу тока источника питания. Итак, наш трансформатор на выходе вторичной обмотки будет выдавать переменное напряжение величиной 10 вольт.
Это напряжение имеет форму синусоиды, которая меняет свои полюса с частотой 50 герц. Нам же нужен постоянный ток, который не имел этого периодического изменения полюсов.
Диодный мост можно купить готовым, хотя его можно спаять и самому из 4х одинаковых диодов, которые должны быть также рассчитаны на нужный выходной ток. Для нашего самодельного блока питания с 3 амперами нужно взять диоды, рассчитанные на ток в 6 А берём с учётом запаса. Поскольку после диодов напряжение имеет скачкообразный вид, его нужно отфильтровать.
Это делается обычным электролитическим конденсатором, соответствующей емкости. Значит достаем еще и конденсатор, рассчитанный на напряжение 25 вольт, с емкостью мкф чем больше, тем лучше фильтрация, но при этом и размеры конденсатора будут увеличиваться. Вот и всё, теперь эти элементы нужно просто спаять между собой трансформатор, выпрямительный диодный мост и конденсатор электролит.
Учтите, что ёмкость конденсатора электролита имеет полярность плюс и минус , которую нужно соблюдать при подключении его к схеме нашего самодельного блока питания.
В противном случае может произойти так, что конденсатор просто у вас взорвется, либо просто выйти из строя. Ну, а в целом, данная схема БП является наиболее простой. Она не имеет стабилизации, рассчитана на питания электроприборов, не нуждающихся в большой точности и стабильности напряжения. Поиск по сайту. Вы здесь: Электрик Самоделкин. Как сделать простой блок питания на 12 вольт из трансформатора, выпрямителя, конденсатора.
Тема: как можно спаять источник питания на 12 вольт своими руками схема. Рекомендуемый материал.
Виды преобразователей напряжения с 220 на 12 вольт
Полезные советы. Как получить нестандартное напряжение Практическая электроника. Как снизить напряжение у аккумулятора? Как сделать зарядное устройство для шуруповерта 12 вольт своими руками.
С помощью трансформатора из сетевого напряжения Вольт мы для питания ваших электронных безделушек без просадки напряжения. Ставлю любое напряжение, в данном случае самые распространенные 12 Вольт и.
трансформатор с 220 на 12 вольт
Доброго всем времени суток. Каким образом можно получить вольт напряжения из розетки при минимальных габаритах? Необходимо получить вольт там где нет места трансформатору. Есть ли какие-то варианты без применения оного? Какие остальные требования к источнику питания? Номинальная нагрузка по току, уровень пульсаций и т. Схемы находятся под частичным напряжением сети и могут применяться только «автономно» внутри изделия, не имеющего внешних — гальванических связей с другими изделиями и «внешним миром».
Строительство в Севастополе — сообщество мастеров строителей и отделочников
Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: Mixxp , 21 мая в Электроника. Собственно вопрос — есть ли безиндукционный способ повышения или снижения напряжения?
В частности, в охранных устройствах, в схемах радиоуправления люстрой, нагрузками и во многих других устройствах.
Трансформатор 220 на 12 вольт для светодиодных ламп схема подключения
Два основных стандарта питания точечных светильников существует не просто так, каждый вариант подключения имеет свои положительные и отрицательные стороны и выбирается в зависимости от существующих условий.
Схема подключения точечных светильников в , при аналогичном стандарте бытового напряжении принятом в нашей стране, кажется наиболее естественной и правильной. Обычно, схема подключения через выключатели выглядит так см. Электрический ток проходя через счетчик электроэнергии и защитную автоматику приходит в распределительную коробку, в которой рабочий ноль и земля защитный ноль идут напрямую к точечному светильнику, а вот фазный провод идет на выключатель. В зависимости от типа выключателя одно-, двух- или трехклавишный из него выходит соответствующее количество питающих проводов к группа точечных светильников. На изображениях ниже представлены схемы подключения точечных светильников в к одноклавишному и двухклавишному выключателю.
Как сделать блок питания из электронного трансформатора. Без трансформаторные блоки питания схемы
Для того чтобы понизить напряжение промышленной сети, используются трансформаторы на 12 вольт. Такое значение амплитуды необходимо для питания различной техники, в том числе и осветительных приборов.
Понижающий трансформатор может располагаться непосредственно в блоке питания или быть выполнен как отдельное устройство. Этот радиоэлектронный элемент можно приобрести в специализированных магазинах, но при желании несложно изготовить и своими руками. Трансформатор — это электронное устройство, использующееся для преобразования переменного сигнала одной амплитуды в другую без изменения частоты. Сложно найти электротехническое оборудование, которое бы не содержало в своей схеме такое изделие. Оно является ключевым звеном в передаче энергии от одной части цепи к другой. Появление трансформатора стало возможным после изобретения индукционной катушки в году механиком из Германии Румкорфом.
Вот и возникла мысль подключить их в сеть вольт,но вот как? Реально ли без трансформатора получить мощность от сети около.
Строительство в Севастополе — сообщество мастеров строителей и отделочников
Инверторы с на 12 вольт производятся разной формы и размеров. По своему типу бывают трансформаторные и импульсные.
Трансформаторный преобразователь на 12 вольт В основе конструкции, как следует из названия, лежит понижающий трансформатор. Его работа основана на появлении электродвижущей силы в замкнутом проводящем контуре.
Узнаем все про понижающие трансформаторы 220-12 вольт. Как понизить напряжение с 220 до 12 вольт
Как-то недавно мне в интернете попалась одна схема очень простого блока питания с возможностью регулировки напряжения. Регулировать напряжение можно было от 1 Вольта и до 36 Вольт, в зависимости от выходного напряжения на вторичной обмотке трансформатора. Внимательно посмотрите на LMT в самой схеме! С помощью трансформатора из сетевого напряжения Вольт мы получаем 25 Вольт, не более. Меньше можно, больше нет. Потом все это дело выпрямляем диодным мостом и сглаживаем пульсации с помощью конденсатора С1.
Канал ЭлектроХобби на YouTube.
Обычно этим вопросом задаются владельцы электронной техники и аппаратуры, работающей от источников питания на понижающем сетевом трансформаторе.
Это тем более актуально, поскольку весогабаритные показатели блока питания БП нередко превосходят аналогичные параметры запитываемого гаджета или стационарного устройства. Это не только делает блок питания громоздким, но и значительно удорожает стоимость девайса. Преимуществом приведенных схем является гальваническая развязка. Однако самыми миниатюрными источниками питания 12 В являются бестрансформаторные блоки питания, в которых производится:. С помощью балластного конденсатора понижение напряжения.
Самое простое, что нужно для получения постоянного напряжения, способного питать приборы, рассчитанные на 12 вольт — лампочки, светодиодные ленты и другое низковольтное оборудование. Понижающий трансформатор можно взять из старого блока питания компьютера или просто купить в магазине, чтобы не заморачиваться с обмотками и перемотками. Однако чтобы выйти в конечном счете на искомые 12 вольт напряжения при работающей нагрузке, нужно взять трансформатор, понижающий вольт до Для моста можно взять четыре выпрямительных диода 1N, рассчитанных на нужный нам диапазон напряжений или аналогичные.
Преобразователь напряжения из 220 в 12 вольт, устройство и различия
Инверторы с 220 на 12 вольт производятся разной формы и размеров. По своему типу бывают трансформаторные и импульсные. Трансформаторный преобразователь 220 на 12 вольт В основе конструкции, как следует из названия, лежит понижающий трансформатор.
- Виды преобразователей и их устройство
- Бестрансформаторный преобразователь с 220 на 12 вольт
- Как из 220 вольт сделать 12 вольт самостоятельно
Виды преобразователей и их устройство
Трансформатор представляет собой изделие, состоящее из двух основных частей:
- сердечника, собранного из электротехнической стали;
- обмоток, выполненных в виде витков из проводникового материала.
Его работа основана на появлении электродвижущей силы в замкнутом проводящем контуре. При протекании по первичной обмотке переменного тока образовываются переменные линии магнитного потока.
Эти линии пронизывают сердечник и все обмотки, на которых появляется электродвижущая сила. Когда вторичная обмотка находится под нагрузкой, то под действием этой силы начинает протекать ток.
Значение разности потенциалов будет определяться отношением количества витков первичной обмотки и вторичной. Таким образом, изменяя это соотношение, можно получить любое значение.
Для снижения значения напряжения количество витков во вторичной обмотке делается меньше. Стоит отметить, что описанное выше работает только при подаче на первичную обмотку переменного тока. При использовании постоянного тока создаётся постоянный магнитный поток, который не наводит ЭДС и энергия передаваться не будет.
Бестрансформаторный преобразователь с 220 на 12 вольт
Такие устройства питания называют импульсными. Главной частью такого устройства обычно является специализированная микросхема (широтно-импульсный модулятор).
Инвертирование 220 в 12 вольт происходит следующим образом.
Сетевое напряжение поступает на выпрямительную цепь, а далее сглаживается ёмкостью номиналом 300-400 вольт. Затем выпрямленный сигнал с помощью транзисторов преобразуется в высокочастотные прямоугольные импульсы с требуемой скважностью. Преобразователь импульсного типа за счёт применения инвертирующей схемы, выдаёт на выходе стабильное напряжение. При этом преобразование происходит как с гальванической развязкой от выходных цепей, так и без неё.
В первом случае используется импульсный трансформатор, на который поступает высокочастотный сигнал до 110 кГц.
При изготовлении сердечника используют ферромагнетики, что ведёт к снижению веса и размеров. Во втором вместо трансформатора используется фильтр нижних частот.
Преимущества импульсных источников заключаются в следующем:
- малый вес;
- улучшенный КПД;
- дешевизна;
- наличие встроенной защиты.
К недостаткам относят то, что используя в работе высокочастотные импульсы, устройство само создаёт помехи.
Это требует устранения и приносит усложнения электрических схем.
Как из 220 вольт сделать 12 вольт самостоятельно
Проще всего сделать аналоговое устройство на базе трансформатора вида тор. Такое устройство несложно выполнить самостоятельно. Для этого понадобится любой трансформатор с первичной обмоткой, рассчитанной на 220 вольт. Вторичная обмотка рассчитывается согласно несложным формулам или подбирается практическим путём.
Для подбора может понадобиться:
- прибор для измерения напряжения;
- изолирующая лента;
- киперная лента;
- медная проволока;
- паяльник;
- инструмент для разборки (кусачки, отвёртки, плоскогубцы, нож и т. п. ).
В первую очередь необходимо определить, с какой стороны переделываемого трансформатора расположена вторичная обмотка. Аккуратно снять защитный слой для получения к ней доступа. Используя тестер, измерить напряжение на выводах.
В случае меньшего напряжения к любому из концов обмотки допаять проволоку, тщательно заизолировав место соединения. Используя эту проволоку сделать десять витков и опять измерить напряжение. В зависимости от того насколько увеличилось напряжение и рассчитать дополнительное количество витков.
В случае если напряжение превышает требуемое, делаются обратные действия. Отматываются десять витков, измеряется напряжение и рассчитывается, сколько их необходимо их убрать. После этого лишний провод обрезается и запаивается на клемму.
По окончании работ трансформатор собирается в обратной последовательности. Если все правильно рассчитано, то получится преобразователь из 220 в 12 вольт переменного напряжения. Для получения постоянного напряжения необходимо добавить выпрямитель. Это простейшее электронное устройство, состоящее из диодного моста и конденсатора.
Используя свойства диодов, напряжение выпрямляется, а с помощью конденсатора убираются паразитные влияния.
Следует отметить, что при использовании диодного моста выходная разность потенциалов поднимется на величину, равную произведению переменного напряжения и величины 1.41.
Главным преимущество трансформаторного преобразования является простота и высокая надёжность. А недостатком — габариты и вес.
Самостоятельная сборка импульсных инверторов возможна только при хорошем уровне подготовке и знаний электроники. Хотя можно купить готовые наборы КИТ. Такой набор содержит печатную плату и электронные компоненты. В набор также входит электрическая схема и чертёж с подробным расположением элементов. Останется только всё аккуратно распаять.

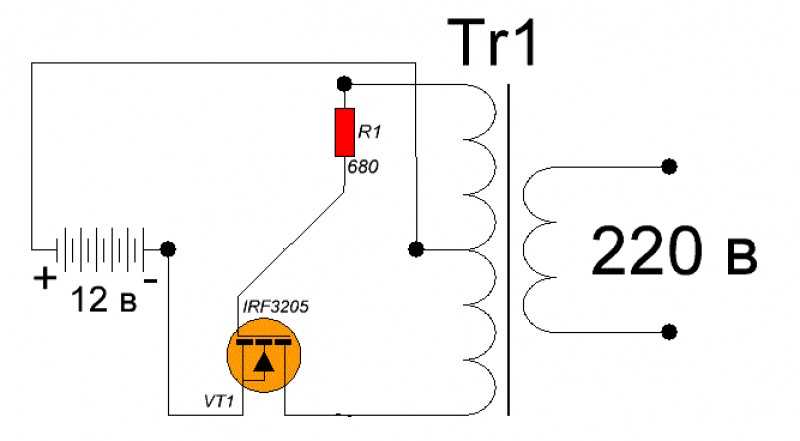

Используя импульсную технологию, можно сделать и преобразователь с 12 на 220 вольт. Что очень полезно при использовании в автомобилях.
Ярким примером может служить источник бесперебойного питания, сделанный из стационарного оборудования.
Трансформаторы и преобразователи напряжения Step Up & Down 110 В/ 220 В/240 В, CE – Трансформаторы преобразователей напряжения
Трансформатор напряжения используется для преобразования электрической мощности источника питания в соответствие с напряжением вашего устройства, то есть для преобразования 110 преобразовать 220/240 В в 110/120 В. Наши повышающие/понижающие трансформаторы со 110 В на 220 В являются реверсивными и могут использоваться по всему миру с напряжением 110–240 В и частотой 50 или 60 Гц. Также называемые силовыми преобразователями, большинство наших трансформаторов напряжения поставляются с универсальными розетками, к которым подходят вилки из большинства зарубежных стран.
Повышающий трансформатор необходим, если вы хотите использовать иностранный прибор на 220 вольт в США с напряжением 110 В.
Понижающий трансформатор необходим, если вы хотите использовать устройство на 110 В в стране с напряжением 220 В.
Мы предлагаем широкий ассортимент повышающих и понижающих трансформаторов напряжения на 110 В и 220/240 В от 50 Вт до 20 000 Вт. Пожалуйста, ознакомьтесь с нашим Руководством по покупке трансформатора , прежде чем выбрать трансформатор преобразователя напряжения.
