Как соединить два провода без пайки

Учитесь у профессионалов: 2 метода соединения проводов: жесткий и мягкий варианты

Изучите два метода сращивания проводов, используемые нашим мастером-электриком.

Как соединить два провода, если один очень жесткий

Обрежьте кабель под углом, чтобы его конец был коническим, а не тупым. Оставьте провод, ближайший к точке среза, примерно на 7-8 см длиннее двух других проводов. Расправьте жесткий провод и сделайте маленькую петлю на конце.

Пропустите проволоку через петлю и оберните ее вокруг жесткого провода. Начните наматывать изоленту на кабель, над соединением. Плотно заверните ленту по спирали, пока вы не наденете на провода. Каждая последовательная намотка перекрывает предыдущую, уменьшая вероятность того, что край ленты будет цепляться за что-то, когда вы протягиваете его через препятствия. Медная проволока не такая жесткая,, поэтому она, скорее всего, освободится от соединения в показанном стиле, поэтому с ней использовать этот способ не следует.

Новости МирТесен

Соединение двух гибких проводов

Если вы используете медную проволоку в качестве рыболовного инструмента, используйте соединение Western Union. Начните с двух L, затем оберните каждый провод вокруг другого, не зацикливая их на себе. Шаг записи одинаков для обоих методов.

Как правильно соединять провода: 4 основных способа

Тем не менее у многих электриков до сих пор в ходу один из самых распространенных способов соединения – скрутка. По действующим правилам она не является законченным процессом, после нее должна следовать пайка, сварка или зажим. Далее метод пайки не приводится.

Как выбрать способ соединения проводов

Выбор оптимального варианта зависит не только от личных предпочтений мастера, но и от ряда других факторов. Например, при соединении алюминия и меди важно учитывать возможный процесс окисления. Также не все способы подходят для большого количества проводов в соединении. Оказывает влияние и нагрузка в цепи, сечение и количество жил и т. д.

Соединение проводов методом сварки

По сравнению с пайкой сварка является еще более надежным методом соединения, но в качестве бытового способа используется редко, так как требует наличия сварочного аппарата, индивидуальных средств защиты и навыка проведения сварочных работ.

Техника сварки примерно такая же, как и в случае с пайкой, но перед процедурой необходимо взять свободные концы двух жил, расправить их и прижать параллельно друг к другу, чтобы лучше сформировался шарик расплава.

Сварка проводов считается одним из самых надежных способов соединения

Место сварки должно остыть естественным способом перед проведением изоляции. Опускание провода в холодную воду приводит к появлению микротрещин.

К недостаткам метода можно отнести:

Опрессовка соединений

Опрессовка обеспечивает качественный монтаж и надежную изоляцию. Для данного метода используются специальные трубчатые гильзы, которые подбираются по размеру в зависимости от сечения провода. Соединение проводов таким способом требует наличия обжимного инструмента: клещей или обжимочного пресса.

Вариант опрессовки проводов

После разделки провода, то есть удаления изоляции и зачистки концов, на жилы наносится кварцево-вазелиновая паста, надевается соединитель и обжимается. Провода могут вставляться как с противоположных, так и с одной стороны. При использовании качественного и профессионального инструмента обжать провод можно за один раз. После этого выполняется обычная изоляция места стыка.

Среди минусов способа можно отметить:

Соединение проводов с помощью сжима

Сжим проводов можно осуществлять различными способами, одни из которых более предпочтительны, другие – менее.

Соединительные изолирующие зажимы напоминают гильзы для опрессовки, с той разницей, что внутри них имеется стальная проволока, свернутая в спираль, которая защищает провода от окисления и плотно прижимает их друг к другу. Соединения технологичны, к тому же можно использовать зажимы разной расцветки, если провода не имеют цветовой маркировки, для того, чтобы отметить ноль, фазу и заземление.

Применение зажимов имеет ограничение по количеству соединяемых проводов: они подходят для двух проводов сечением 4 мм2 или четырех – сечением 1,5 мм2. Со временем пружина ослабевает, из-за чего увеличивается сопротивление и происходят потери напряжения в сети. Комбинировать провода из разных материалов при таком способе соединения невозможно.

С помощью короткого болта, трех шайб, гайки и изоленты можно быстро и без затрат соединить провода из любых материалов, но место стыка получается очень громоздким, поэтому такой вариант невозможно использовать в распределительной коробке.

Винтовые зажимы удобны для подключения светильников, розеток и выключателей. Они позволяют соединять медные и алюминиевые провода без дополнительной изоляции. К недостаткам можно отнести необходимость обслуживания соединений: винты нужно периодически подкручивать.

Использование современных клеммных колодок – наиболее простой, быстрый и удобный способ соединения проводов любого типа. За счет небольшого размера они легко помещаются в распределительную коробку, существуют разные варианты колодок для проводов с разными сечениями. Они обеспечивают высокое качество соединения и высокую скорость монтажа. Из минусов можно отметить возможность низкого качества колодок, из-за чего могут возникать нарушения в сети. Работа с ними требует осторожности и внимательности, чтобы избежать повреждения проводов.

Клеммники обеспечивают простое, быстрое и надежное соединение

При выборе любого из перечисленных вариантов необходимо убедиться в безопасности и надежности электрической сети. Очень важно, чтобы ко всем соединениям проводов, независимо от способа их стыка, обеспечивался удобный доступ для осмотра и обслуживания в процессе эксплуатации.

https://zen.yandex.ru

2. Сварка. Это комбинированный вариант той же скрутки, но проваренной на конце. Такой вид скрутки подходит под нормы, и может применяться при электромонтаже.Сварку можно сделать при помощи трансформатора невысокого напряжения, или инвертора с малым током. В виде электрода при этом выступает графитовый стержень.

3. Винтовые клеммные зажимы типа ЗВИ 20. Делается не длинная скрутка, после чего на нее одевается зажим. Зажим имеет два винта, которые сжимают жилы между собой и прижимают их к корпусу. Но как и у любого винтового соединения , фиксация со временем может ослабнуть и потребуется подтяжка винтов. Такое соединение лучше применять в не нагруженные цепи со свободным доступом к распред-коробкам.

4. Колпачки СИЗ. Делается небольшая по длине скрутка и на нее наворачивается колпачок. Сам колпачок имеет внутри конусную упругую спираль, которая плотно обжимает провода, стягивая их в пучок. Соединение не перечит правилам, но на мой взгляд, не очень надежное. Подходит этот вид больше к не нагруженным цепям.

5. Клеммы типа WAGO. Есть как многоразовые клеммы так и одноразовые (вставил провод, назад уже не вытащить). Так же есть клеммы с двумя, тремя , четырьмя и пятью местами под провода. Производители заявляют, что клеммы способны выдерживать ток до 20 ампер, что довольно приличный показатель. Идет много споров по поводу их применения и качества соединения. На мой взгляд их можно применять в не нагруженных цепях освещения и т.п. Серьезную нагрузку они не выдержат.

6. Опрессовка гильзами. Этот способ требует наличие специального инструмента(пресса) и гильз. Гильзы бывают медные (гм), алюминиевые (га) и луженые( гмл). Соединение получается не разборным и достаточно надежным. Нужно следить чтобы гильза была плотно набита проводами. Если количества соединяемых проводов для этого не хватает, то можно добить гильзу другими обрезками проводов.

7. Соединение многожильных (мягких) проводов. При соединении таких проводов главная цель- не повредить жилы. Клеммы типа WAGO (многоразовые) позволяют соединить такие провода. Жилы, после сжатия остаются целыми.

8.Соединение мягких проводов ЗВИ 20. Тут помимо зажима понадобятся наконечники и инструмент для их опрессовки. Без наконечников винтовыми зажимами многожильные провода соединять нельзя, так как винты легко пережимают (перекусывают) отдельные жилки провода.

• Как смотреть фильмы в самолёте на смартфоне или планшете
• Как сушить травы вентилятором

Соединение 2 проводов в автомобиле

Не так давно я перешел на новое место работы, теперь занимаюсь установкой «допов», надеюсь, что в скором времени вернемся еще и к теме чип-тюнинга, но пока поговорим о автоэлектрике. Начнем с самого простого: «Как соединить 2 провода в автомобиле», дальше, если тема будет интересна для читателей, буду её развивать.

К написанию этой статьи меня сподвигли две истории.

Первая: человек в Питере хотел модернизировать мультимедиа на своем мерседесе. Но доехать до нас он не смог — автомобиль загорелся на трассе между Москвой и Питером. Результат на фото.

Причиной возгорания оказалась короткое замыкание в проводке.

 Вторая история произошла уже у нас в установочном центре. На Гелендваген ставили дополнительную мультимедиа. В процессе работы надо было разобрать приборную панель и подключить свое оборудование.

В процессе проверки при включении зажигания из-под переднего пассажирского сиденья пошел дым. Зажигание сразу же выключили и стали разбираться. Оказалось, что под сиденьем была установлена светодиодная лента для подсветки. Причем‚ никаких предохранителей на нее установлено не было.
Что случилось? Эта светодиодная лента отклеилась и упала на металлическое основание сиденья. Причем удачно упала: не заизолированными контактами на металл. Позже в этом автомобиле были еще найдены несколько критически важных ошибки, которые могли бы стать причиной пожара.

Сегодня затронем автоэлектрику, а именно, самое простейшее: «Рассмотрим несколько вариантов, как можно соединить 2 или более провода».
Итак, я знаю 5 способов соединить провода в автомобиле. Возможно кто то добавит в мою копилку еще несколько.

· Скрутка.
· Спайка
· Скотчлок.
· Гильза.
· Термоусадка с припоем.

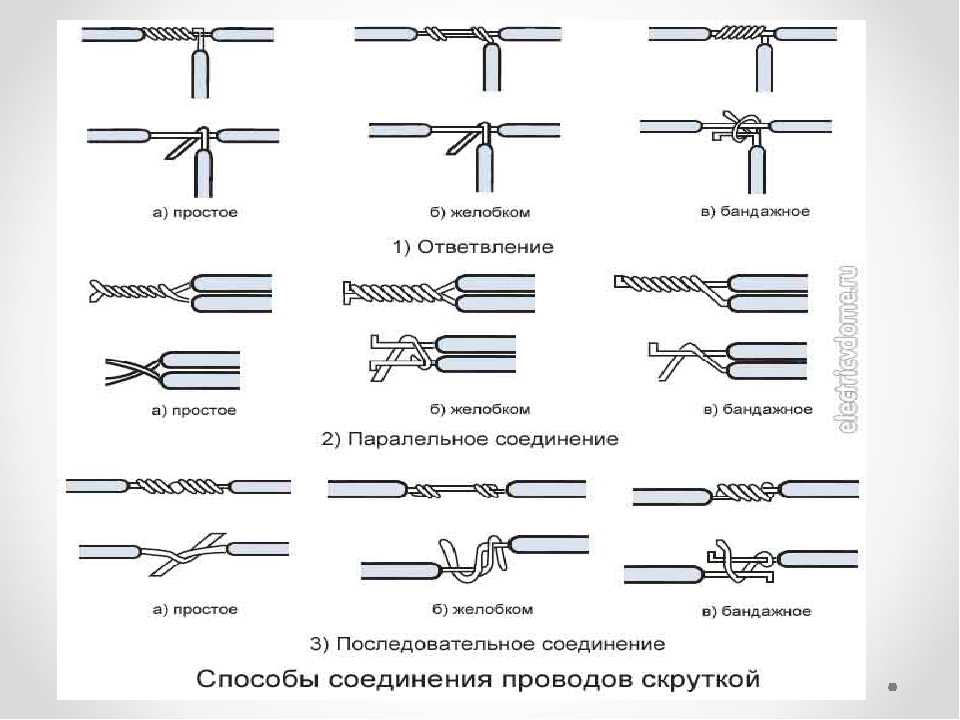

 Начнем с самого распространенного способа — скрутка.
Думаю что в подавляющем большинстве случаев ремонта проводки используются скрутки. Причем независимо от того, куда вы обращаетесь. Но стоит отметить, что правильная скрутка, правильно скрученная и за изолированная живет очень долго и не причиняет никаких неудобств.
Здесь я опишу, как сделать надежную скрутку, которая не разберется от минимального растяжения. Это результат моего личного опыта, поиска информации в интернете, советов от коллег, а также подсматриванием за работой других людей, которые профессионально занимаются установкой дополнительного оборудования.

Для того‚ чтобы сделать правильную скрутку‚ оба провода зачищаются примерно на 1-2 см

Скрутку будем делать “на излом”, так как она механически более прочная и если растягивать провода, то она так просто не растянется.

Скрещиваем провода в том месте, где заканчивается изоляция

И начинаем скручивать.

Скручивать надо как можно плотнее, чтобы был хороший контакт.

Дальше скрученный конец обвиваем вокруг одного из проводов

Со скруткой закончили, теперь ее надо заизоливать. И тут есть 2 варианта, термоусадка или изолента.
Начнем с изоленты, можно и с синей

Но я предпочитаю черную. Да и все профессиональные установщики ее предпочитают.
Изоленту плотно обматываем вокруг провода. Стараемся поддерживать постоянное натяжение

И готовый вариант:

Второй вариант — термоусадка. Если используется этот вариант, то термоусадку надо будет надеть до скрутки проводов.

Берем теромусадку с минимальным диаметром, который налезает на провод. Я взял ту, что была под рукой, можно брать и с меньшим диаметром, тогда уплотнение будет лучше:

натягиваем термоусадку на место скрутки и с помощью зажигалки усаживаем ее

И результат:

Следующий вариант скрутки я не рекомендую, так как она легко распускается при механическом воздействии на провод, но она хорошо подойдет для пропайки. Это скрутка в стык.
При этом зачищенные провода соединяются посередине зачищенного провода

И скручиваем:

Конечный вариант:

Если эту скрутку спаять и надеть на нее термоусдаку в цвет провода — то получается очень аккуратное соединение. Но о спайках в следующий раз.
Теперь рассмотрим вариант, когда от провода надо сделать ответвление. Можно разрезать провод, от которого надо сделать ответвление и сделать скрутку из 3х проводов, но это не лучший вариант. Лучше сделать так: с помощью ножа зачищаем 1-2 см провода, от которого надо сделать ответвление, так же зачищаем провод, который надо присоединить.

Дальше в проводе, от которого делаем ответвление, разделяем жилы на 2 пары, делая ушко, в которое продеваем подсоединяемый провод.

А дальше делаем скрутку.

Ну а дальше изолируем или с помощью изоленты

Или с помощью термоусадки. Правда в условиях автомобиля нацепить термоусадку на провод будет проблематично, скорее всего придется распиновывать разъем.

На этом я заканчиваю со скрутками, если будут какие вопросы — с удовольствием на них отвечу.

Фокин Алексей Евгеньевич
© Легион-Автодата
[email protected]
+7 (960) 516-91-87

Как соединить два провода в распределительной коробке — Официальный сайт TOSUNlux

Распределительные коробки представляют собой пластиковые или металлические коробки, которые используются в домах или квартирах для соединения проводов. Соединение внутри коробки известно как ответвленная цепь и обычно означает конец кабельной трассы. Распределительной коробке нужен легкий доступ к проводам, так как все провода подключены в здании. Вам просто нужно снять обшивку распределительной коробки для ремонта или для добавления дополнительных проводов. Распределительные коробки также предотвращают повреждение провода из-за дождя или любого другого вредного воздействия окружающей среды. Эта коробка также защищала провода от несанкционированного вмешательства.

Некоторые основы проводки распределительной коробки

Обычно распределительная коробка в доме или на заводе используется для подключения одного источника питания к нескольким розеткам. Например, распределительная коробка может содержать один проводной источник питания, который подключен к нескольким источникам питания. Обычно они изготавливаются из твердого металла или пластика и обычно имеют длину от двух с половиной до 3 ½ дюймов.

Материал распределительной коробки зависит от того, должна ли ваша распределительная коробка выдерживать какой-либо вес. Подобно тому, как металлические распределительные коробки могут поддерживать светильники, с другой стороны, пластиковые распределительные коробки не могут выдержать такой вес. Еще одним дополнительным преимуществом использования пластиковых распределительных коробок является то, что их проще монтировать, чем металлические. Тем не менее, распределительная коробка предназначена только для покрытия сростков проводов, будь то металл или пластик.

Почему соединения должны быть в распределительных коробках?

Все места сращивания проводов должны быть заключены в распределительную коробку в доме или здании в соответствии с электротехническими нормами. Но иногда пропускаются соединения проводов, что приводит к пожароопасности. Любой провод, подвергающийся воздействию окружающей среды, может быть опасен. Несчастным случаям особенно подвержены оголенные сращивания проводов, потому что о них можно споткнуться, они деформируются или выбрасывают искры, которые могут быть опасны как для детей, так и для домашних животных. Распределительные коробки могут быть хорошей альтернативой игнорированию опасности. Они полезны для срезов проводов, потому что они также позволяют профессионалам определить место соединения проводов.

Как подключить провод к распределительной коробке?

Распределительная коробка используется для создания всех проводных соединений в доме, называемых сращиванием. Распределительная коробка часто подключается к электрической розетке. Сращивание в распределительной коробке значительно снижает риск поражения электрическим током из-за контакта соединительных проводов с легковоспламеняющимися предметами.

После подключения новой распределительной коробки к потолку другие стены готовы к подключению проводов.

• Чтобы установить новую распределительную коробку в вашем доме, сначала отключите главный выключатель питания в доме, где вы собираетесь установить новую распределительную коробку.

• Перед подключением главной распределительной коробки проверьте с помощью тестера цепи подключение к электрической розетке в комнате и подключите ту же цепь, чтобы убедиться, что питание правильно отключено, прежде чем пытаться добавить дополнительные провода в свой дом.

• Затем возьмите отвертку и молоток, чтобы выбить отверстие в стене, где вы хотите установить распределительную коробку для ввода кабеля.

• Попробуйте вставить провод через весь кабель в электрической коробке розетки. Также можно попробовать придвинуть его к стене в сторону распределительной коробки. Вы можете выбрать любую технику для вставки провода в распределительную коробку. На распределительной коробке используйте рыбий хвост, чтобы протянуть конец кабеля через кабельный зажим.

• Попробуйте вытянуть электрические кабели на расстояние не менее шести дюймов из распределительной коробки электронной коробки. Наконец, обрежьте лишнюю проволоку с помощью кусачек.

• Вставьте еще один отрезок электрического кабеля от распределительной коробки к электрической розетке. Проложите конец электрического кабеля с зажимом кабеля на распределительной коробке и проложите кабель через стенную розетку. Снова с помощью рыболовной ленты протяните конец кабеля в электрическую коробку. Попробуйте оставить 6-дюймовый электрический кабель на обоих концах коробки и обрезать остальную часть с помощью кусачек.

• Теперь отрежьте 3 дюйма от внешней изоляционной оболочки электрического кабеля с помощью универсального ножа, чтобы увидеть комбинацию цветовых кодов изолированных проводов внутри нее.

• Затем цветовой код отделяется с помощью инструментов для зачистки проводов. Убедитесь, что вы задели 3/8 дюйма изоляционной оболочки.

• Вставьте конец белого провода в новое крепление белого провода в распределительной коробке. Чтобы получилось ровно, попробуйте обрезать лишнюю проволоку с помощью кусачек. Теперь скрутите проволоку по часовой стрелке и закрутите гайку. Убедитесь, что он закрывает концы оголенного металла. Таким же образом подключите зеленый и черный провод к новым проводам распределительных коробок соответственно.

• Подсоедините все провода в один день с помощью гаек для проводов. Если провода соединяются с электрическими розетками с помощью клеммного винта, поверните черный провод против часовой стрелки вокруг латунного клеммного винта и затяните винт с помощью отвертки. Таким же образом белый провод проходит против часовой стрелки вокруг серебристого клеммного винта и затягивает винт отверткой.

• Наконец, наденьте крышку распределительной коробки на распределительную коробку и привинтите ее. Затяните винт с помощью отвертки, чтобы зафиксировать крышку распределительной коробки.

Заключение

Мы знаем, что электричество и вода противоположны друг другу. Важно покрыть все наши главные цепи атмосферостойкими распределительными коробками, чтобы предотвратить электрические аварии. Эта распределительная коробка защищает наши электроприборы от повреждения молнией, коротким замыканием, пожаром или любым другим стихийным бедствием. Поэтому рекомендуется накрыть главную цепь распределительной коробкой.

Можно ли соединить 2 провода разного сечения вместе?

Следует отметить, что, хотя можно сращивать провода Romex разных типов, например, от 12/2 до 12/3, , никогда не следует сращивать вместе провода другого сечения . Калибр провода определяется величиной силы тока, которую, как ожидается, будет нести провод.

Можно ли соединить провод большего размера с проводом меньшего размера?

Размер провода обычно зависит от предполагаемой нагрузки по току. Пока вы не потребляете слишком много тока через меньшие провода, обычно все в порядке .

Можно ли скрутить провода разного сечения?

Если медь, нет проблем, легко, да, вы можете использовать медь 12Ga, чтобы добавить к ней , она была просто перестроена. Можно использовать провод большего размера, чем требуется, код указывает только минимальный требуемый размер. Убедитесь, что вы используете проволочные гайки (или другие разъемы проводки), рассчитанные на комбинацию и количество используемых вами проводов.

Можно ли соединить провод 18 калибра с проводом 12 калибра?

НЕТ никогда не смешивайте калибры проводов AWG они разные по причине и основная причина это сила тока. Конечно, это сработает, но это на 100% неправильно, и провод калибра № 18 становится плавкой вставкой и потенциально опасен для возгорания. Было бы проще использовать провод № 18, чтобы протянуть провод № 12 и сделать его правильно.

Содержание страницы

1

Можно ли добавить провод 12 калибра к проводу 14 калибра?

В любом случае, первая тема немного щекотливая, потому что это затрудняет проверку, когда все провода, идущие в панель, имеют 12 проводов, а во многих цепях тоже 14. Нет ничего против смешивания кодов размеров проводов для этих цепей, если OCPD соответствует наименьшему проводу .

Можно ли подключить провод 10 калибра 12 калибра?

Соединить провод 10 калибра с проводом 12 калибра не проблема. Следите за тем, чтобы сила тока в проводе не превышала 120 вольт. Используйте устройство защиты цепи на 20 А, чтобы убедиться в безопасности соединения. Комбинация различных манометров является совершенно безопасной и нормальной процедурой.

Как подключить разные провода к AWG?

Как соединить провода 6 различными способами

Как соединить провод 12 калибра с проводом 16 калибра?

Зачистите провод 12-го калибра на очень большую длину, чтобы он полностью проходил через стыковое соединение, а кончик лишь немного выступал из металлического ствола. Затем вставьте провод 16 калибра в другой конец так, чтобы он был бок о бок с проводом 12. Это даст вам сборку, необходимую для хорошего обжима.

Можно ли сращивать провода большого сечения?

Что касается вопроса, да, вы определенно можете соединить или соединить провода для тяжелых условий эксплуатации (220 В/200 ампер) вместо того, чтобы переделывать весь участок . Для этого вам понадобится сверхпрочная распределительная коробка, но да, проблем с настройкой возникнуть не должно.

Можно ли подключить провод 12 калибра к проводу 14 калибра?

Да. Это не проблема, если вы можете хорошо скрутить провода . Пигтейлы могут быть калибра 14, так как ответвленная цепь защищена выключателем на 15А.

Как соединить провода двух разных размеров?

Используйте стыковое соединение (обжимной соединитель) и убедитесь, что провод полностью вставлен. Возьмите провод большего сечения и наденьте на него кусок термоусадки, прежде чем обжимать его в стыковом соединении. Обжать с двух сторон и термоусадить.

Можно ли использовать провод 18 калибра вместо 22?

Более толстая проволока – более высокий номинальный ток и более низкое сопротивление. Электрически можно использовать 18AWG вместо 22AWG .

Что произойдет, если использовать провод не того сечения?

Использование провода неправильного сечения приводит к термостойкости, что может быстро превратиться в опасность возгорания . Примечательно, что каждый кабель рассчитан на определенное напряжение, идеально подходящее для данного приложения. Если вы используете провод неподходящего размера, он может расплавиться из-за большого протекающего тока.

Для чего можно использовать провод калибра 18?

Калибр 18 используются для низковольтных осветительных и ламповых шнуров на 10 ампер . Калибр 16 используется для легких удлинителей, поддерживающих 13 ампер. 14-й калибр применяют для светильников, ламп, осветительных цепей на 15 ампер.

Какой ток может нести провод калибра 18?

Провод 18-го калибра может выдержать около 16 ампер тока. Это один из проводов меньшего диаметра, который обычно используется для освещения низкого напряжения.

Можно ли использовать провод калибра 12 в 15-амперной цепи?

Поскольку вероятность перегрева еще меньше, провод 12 калибра также подходит для 15-амперной цепи .

Что произойдет, если использовать провод калибра 14 в цепи на 20 ампер?

Я бы сказал, что провод 14 калибра в любом месте 20-амперной цепи равен 9.0005 не в порядке . Назначение прерывателя — отключить питание до того, как проводка перегреется. Если вы подключите несколько устройств к розетке с общим током 20 ампер, вы превысите безопасную рабочую мощность провода 14-го калибра, не отключив выключатель.

Могу ли я использовать провод 14 калибра для освещения в 20-амперной цепи?

14 AWG нельзя использовать в цепи с выключателем на 20 А . Винтовые клеммы — лучший выбор, если вы хотите поместить розетку на 15 А в цепь на 20 А с проводом 12 калибра. Можно использовать боковые клеммы.

Можно ли использовать провод калибра 8 в 15-амперной цепи?

В коде ничего не говорится о превышении размера провода (где вы должны изменить выключатель на 15-20 А) или увеличении его сечения только для части участка.

Как соединить очень тонкую проволоку?

Больше никогда не припаивайте – как ЛЕГКО соединить провода

Как соединить толстый провод?

Как обжимать провода большого сечения (наконечник кабеля аккумулятора, наконечники и кольцо…

Как соединить 4 провода с 2 проводами?

Первый вариант — использовать черный провод кабеля 12-3 в качестве горячего провода. Соедините черные провода обоих кабелей вместе, а общие белые провода соедините вместе. Закройте красный провод и оставьте его нетронутым в распределительной коробке. Наденьте на все соединения пластиковые заглушки.
