ΠŸΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚ΡŒ мА Π² А (ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€ Π² Π°ΠΌΠΏΠ΅Ρ€)

ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€ сколько Π°ΠΌΠΏΠ΅Ρ€

ΠšΠ°Ρ‚Π΅Π³ΠΎΡ€ΠΈΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ:ΠΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ ΠΊΠ°Ρ‚Π°Π»ΠΈΠ·Π°Ρ‚ΠΎΡ€Π°Π‘Π°ΠΉΡ‚ / БитвСс Ρ‚ΠΊΠ°Π½ΠΈ (Ρ‚Π΅ΠΊΡΡ‚ΠΈΠ»ΡŒ)ВрСмяВыбросы CO2Π“Ρ€ΠΎΠΌΠΊΠΎΡΡ‚ΡŒ звукаДавлСниСДинамичСская Π²ΡΠ·ΠΊΠΎΡΡ‚ΡŒΠ”Π»ΠΈΠ½Π° / Π Π°ΡΡΡ‚ΠΎΡΠ½ΠΈΠ΅ΠΠΌΠΊΠΎΡΡ‚ΡŒΠ˜ΠΌΠΏΡƒΠ»ΡŒΡΠ˜Π½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒΠ˜Π½Ρ‚Π΅Π½ΡΠΈΠ²Π½ΠΎΡΡ‚ΡŒ ΡΠ²Π΅Ρ‚Π°ΠšΠΈΠ½Π΅ΠΌΠ°Ρ‚ΠΈΡ‡Π΅ΡΠΊΠ°Ρ Π²ΡΠ·ΠΊΠΎΡΡ‚ΡŒΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ Π²Π΅Ρ‰Π΅ΡΡ‚Π²Π°ΠšΡƒΠ»ΠΈΠ½Π°Ρ€ΠΈΡ / Π Π΅Ρ†Π΅ΠΏΡ‚Ρ‹ΠœΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ потокмагнитодвиТущая силаМасса / Π’Π΅ΡΠœΠ°ΡΡΠΎΠ²Ρ‹ΠΉ Ρ€Π°ΡΡ…ΠΎΠ΄ΠœΠΎΠ»ΡΡ€Π½Π°Ρ ΠΊΠΎΠ½Ρ†Π΅Π½Ρ‚Ρ€Π°Ρ†ΠΈΡΠœΠΎΠ»ΡΡ€Π½Π°Ρ ΠΌΠ°ΡΡΠ°ΠœΠΎΠ»ΡΡ€Π½Ρ‹ΠΉ ΠΎΠ±ΡŠΠ΅ΠΌΠœΠΎΠΌΠ΅Π½Ρ‚ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ°ΠœΠΎΠΌΠ΅Π½Ρ‚ ΡΠΈΠ»Ρ‹ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ эквивалСнтной Π΄ΠΎΠ·Ρ‹ΠœΡƒΠ·Ρ‹ΠΊΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΠΈΠ½Ρ‚Π΅Ρ€Π²Π°Π»ΠΠ°ΠΏΡ€ΡΠΆΡ‘Π½Π½ΠΎΡΡ‚ΡŒ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поляНСфтяной ΡΠΊΠ²ΠΈΠ²Π°Π»Π΅Π½Ρ‚ΠžΠ±ΡŠΡ‘ΠΌΠžΠ±ΡŠΡ‘ΠΌΠ½Ρ‹ΠΉ расход ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΠΈΠžΡΠ²Π΅Ρ‰Π΅Π½Π½ΠΎΡΡ‚ΡŒΠŸΠ»ΠΎΡΠΊΠΈΠΉ ΡƒΠ³ΠΎΠ»ΠŸΠ»ΠΎΡ‚Π½ΠΎΡΡ‚ΡŒΠŸΠ»ΠΎΡ‚Π½ΠΎΡΡ‚ΡŒ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ ΠΏΠΎΡ‚ΠΎΠΊΠ°ΠŸΠ»ΠΎΡ‰Π°Π΄ΡŒΠŸΠΎΠ²Π΅Ρ€Ρ…Π½ΠΎΡΡ‚Π½ΠΎΠ΅ Π½Π°Ρ‚ΡΠΆΠ΅Π½ΠΈΠ΅ΠŸΠΎΠ³Π»ΠΎΡ‰Ρ‘Π½Π½Π°Ρ Π΄ΠΎΠ·Π°ΠŸΡ€ΠΈΡΡ‚Π°Π²ΠΊΠΈ Π‘Π˜ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ Π΄ΠΎΠ·Ρ‹ Π½Π° длинупроизвСдСния Π΄ΠΎΠ·Ρ‹ Π½Π° ΠΏΠ»ΠΎΡ‰Π°Π΄ΡŒΠŸΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° (флопс)ΠŸΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° (IPS)Π Π°Π΄ΠΈΠΎΠ°ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒΠ Π°Π·ΠΌΠ΅Ρ€ ΡˆΡ€ΠΈΡ„Ρ‚Π° (CSS)БвСтовая энСргияБвСтовой потокБилаБистСмы ΠΈΡΡ‡ΠΈΡΠ»Π΅Π½ΠΈΡΠ‘ΠΊΠΎΡ€ΠΎΡΡ‚ΡŒΠ‘ΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΡΠ‘ΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Π΄Π°Π½Π½Ρ‹Ρ…Π‘ΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ ΡƒΡ‚Π΅Ρ‡ΠΊΠΈΠ’Π΅ΠΊΡΡ‚ΠΈΠ»ΡŒΠ½Ρ‹Π΅ измСрСнияВСлСсный уголВСмпСратураУскорСниСЧастСй Π² .

..ЧастотаЭквивалСнтная дозаЭкспозиционная дозаЭлСктричСская ΡΠ»Π°ΡΡ‚ΠΈΡ‡Π½ΠΎΡΡ‚ΡŒΠ­Π»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΠΈΠΉ Π΄ΠΈΠΏΠΎΠ»ΡŒΠ½Ρ‹ΠΉ момСнтЭлСктричСский зарядЭлСктричСский токЭлСктричСскоС напряТСниСЭлСктричСскоС сопротивлСниСЭлСктричСской ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΠΈΠ­Π½Π΅Ρ€Π³ΠΈΡΠ―Ρ€ΠΊΠΎΡΡ‚ΡŒFuel consumptionΒ Β Β

Π˜Π·Π½Π°Ρ‡Π°Π»ΡŒΠ½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅:

Π˜Π·Π½Π°Ρ‡Π°Π»ΡŒΠ½Π°Ρ Π΅Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния:Π°Π±Π°ΠΌΠΏΠ΅Ρ€ [abA]Π°ΠΌΠΏΠ΅Ρ€ [А]Π‘ΠΈΠΎ [Bi]Π’/Ом [Π’/Ξ©]Π’Π°Ρ‚Ρ‚/Π’Π³ΠΈΠ³Π°Π°ΠΌΠΏΠ΅Ρ€ [ГА]ΠΊΠΈΠ»ΠΎΠ°ΠΌΠΏΠ΅Ρ€ [кА]Кл/смСгаампСр [МА]ΠΌΠΈΠΊΡ€ΠΎΠ°ΠΌΠΏΠ΅Ρ€ [мкА]ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€ [мА]Π½Π°Π½ΠΎΠ°ΠΌΠΏΠ΅Ρ€ [нА]ΠΏΠΈΠΊΠΎΠ°ΠΌΠΏΠ΅Ρ€ [пА]планковскоС СлСктричСский токстатампСр [statA]Ρ‚Π΅Ρ€Π°Π°ΠΌΠΏΠ΅Ρ€ [ВА]Ρ„Π΅ΠΌΡ‚ΠΎΠ°ΠΌΠΏΠ΅Ρ€ [фА]

ВрСбуСмая Π΅Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния:Π°Π±Π°ΠΌΠΏΠ΅Ρ€ [abA]Π°ΠΌΠΏΠ΅Ρ€ [А]Π‘ΠΈΠΎ [Bi]Π’/Ом [Π’/Ξ©]Π’Π°Ρ‚Ρ‚/Π’Π³ΠΈΠ³Π°Π°ΠΌΠΏΠ΅Ρ€ [ГА]ΠΊΠΈΠ»ΠΎΠ°ΠΌΠΏΠ΅Ρ€ [кА]Кл/смСгаампСр [МА]ΠΌΠΈΠΊΡ€ΠΎΠ°ΠΌΠΏΠ΅Ρ€ [мкА]ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€ [мА]Π½Π°Π½ΠΎΠ°ΠΌΠΏΠ΅Ρ€ [нА]ΠΏΠΈΠΊΠΎΠ°ΠΌΠΏΠ΅Ρ€ [пА]планковскоС СлСктричСский токстатампСр [statA]Ρ‚Π΅Ρ€Π°Π°ΠΌΠΏΠ΅Ρ€ [ВА]Ρ„Π΅ΠΌΡ‚ΠΎΠ°ΠΌΠΏΠ΅Ρ€ [фА]

  Числа Π² Π½Π°ΡƒΡ‡Π½ΠΎΠΉ записи

ΠŸΡ€ΡΠΌΠ°Ρ ссылка Π½Π° этот ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€:
https://www.preobrazovaniye-yedinits. ), ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π½Ρ‹ΠΉ ΠΊΠΎΡ€Π΅Π½ΡŒ (√), скобки ΠΈ Ο€ (число ΠΏΠΈ), ΡƒΠΆΠ΅ ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°ΡŽΡ‚ΡΡ Π½Π° настоящий ΠΌΠΎΠΌΠ΅Π½Ρ‚.

  • Из списка Π²Ρ‹Π±Π΅Ρ€ΠΈΡ‚Π΅ Π΅Π΄ΠΈΠ½ΠΈΡ†Ρƒ измСрСния ΠΏΠ΅Ρ€Π΅Π²ΠΎΠ΄ΠΈΠΌΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹, Π² Π΄Π°Π½Π½ΠΎΠΌ случаС ‘ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€ [мА]’.
  • И, Π½Π°ΠΊΠΎΠ½Π΅Ρ†, Π²Ρ‹Π±Π΅Ρ€ΠΈΡ‚Π΅ Π΅Π΄ΠΈΠ½ΠΈΡ†Ρƒ измСрСния, Π² ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ Π²Ρ‹ Ρ…ΠΎΡ‚ΠΈΡ‚Π΅ пСрСвСсти Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ, Π² Π΄Π°Π½Π½ΠΎΠΌ случаС ‘Π°ΠΌΠΏΠ΅Ρ€ [А]’.
  • ПослС отобраТСния Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π° ΠΎΠΏΠ΅Ρ€Π°Ρ†ΠΈΠΈ ΠΈ всякий Ρ€Π°Π·, ΠΊΠΎΠ³Π΄Π° это умСстно, появляСтся опция округлСния Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π° Π΄ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠ³ΠΎ количСства Π·Π½Π°ΠΊΠΎΠ² послС запятой.

  • Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ этого ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€Π° ΠΌΠΎΠΆΠ½ΠΎ ввСсти Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ для ΠΊΠΎΠ½Π²Π΅Ρ€Ρ‚Π°Ρ†ΠΈΠΈ вмСстС с исходной Π΅Π΄ΠΈΠ½ΠΈΡ†Π΅ΠΉ измСрСния, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ‘456 ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€’. ΠŸΡ€ΠΈ этом ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π»ΠΈΠ±ΠΎ ΠΏΠΎΠ»Π½ΠΎΠ΅ Π½Π°Π·Π²Π°Π½ΠΈΠ΅ Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹ измСрСния, Π»ΠΈΠ±ΠΎ Π΅Π΅ аббрСвиатуруНапримСр, ‘ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€’ ΠΈΠ»ΠΈ ‘мА’. ПослС Π²Π²ΠΎΠ΄Π° Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹ измСрСния, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ трСбуСтся ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚ΡŒ, ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€ опрСдСляСт Π΅Π΅ ΠΊΠ°Ρ‚Π΅Π³ΠΎΡ€ΠΈΡŽ, Π² Π΄Π°Π½Π½ΠΎΠΌ случаС ‘ЭлСктричСский Ρ‚ΠΎΠΊ’. ПослС этого ΠΎΠ½ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ Π²Π²Π΅Π΄Π΅Π½Π½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π²ΠΎ всС ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹ измСрСния, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π΅ΠΌΡƒ извСстны. Π’ спискС Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠ² Π²Ρ‹, нСсомнСнно, Π½Π°ΠΉΠ΄Π΅Ρ‚Π΅ Π½ΡƒΠΆΠ½ΠΎΠ΅ Π²Π°ΠΌ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½Π½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅.

    Как Π²Π°Ρ€ΠΈΠ°Π½Ρ‚, ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅ΠΌΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΌΠΎΠΆΠ½ΠΎ ввСсти ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ: ’91 мА Π² А‘ ΠΈΠ»ΠΈ ’79 мА сколько А‘ ΠΈΠ»ΠΈ ’30 ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€ -> Π°ΠΌΠΏΠ΅Ρ€‘ ΠΈΠ»ΠΈ ’61 мА = А‘ ΠΈΠ»ΠΈ ’69 ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€ Π² А‘ ΠΈΠ»ΠΈ ’34 мА Π² Π°ΠΌΠΏΠ΅Ρ€‘ ΠΈΠ»ΠΈ ’94 ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€ сколько Π°ΠΌΠΏΠ΅Ρ€‘. Π’ этом случаС ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€ Ρ‚Π°ΠΊΠΆΠ΅ сразу ΠΏΠΎΠΉΠΌΠ΅Ρ‚, Π² ΠΊΠ°ΠΊΡƒΡŽ Π΅Π΄ΠΈΠ½ΠΈΡ†Ρƒ измСрСния Π½ΡƒΠΆΠ½ΠΎ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚ΡŒ исходноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅. НСзависимо ΠΎΡ‚ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊΠΎΠΉ ΠΈΠ· этих Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠ² ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ, ΠΈΡΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ слоТного поиска Π½ΡƒΠΆΠ½ΠΎΠ³ΠΎ значСния Π² Π΄Π»ΠΈΠ½Π½Ρ‹Ρ… списках Π²Ρ‹Π±ΠΎΡ€Π° с бСсчислСнными катСгориями ΠΈ бСсчислСнным количСством ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Π΅ΠΌΡ‹Ρ… Π΅Π΄ΠΈΠ½ΠΈΡ† измСрСния. ВсС это Π·Π° нас Π΄Π΅Π»Π°Π΅Ρ‚ ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ справляСтся со своСй Π·Π°Π΄Π°Ρ‡Π΅ΠΉ Π·Π° Π΄ΠΎΠ»ΠΈ сСкунды.

    ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€ позволяСт ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ матСматичСскиС Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρ‹. Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅, Π²ΠΎ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ ΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°ΡŽΡ‚ΡΡ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ числа, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ ‘(39 * 37) мА’. МоТно Π΄Π°ΠΆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ нСсколько Π΅Π΄ΠΈΠ½ΠΈΡ† измСрСния нСпосрСдствСнно Π² ΠΏΠΎΠ»Π΅ конвСрсии. 3′. ΠžΠ±ΡŠΠ΅Π΄ΠΈΠ½Π΅Π½Π½Ρ‹Π΅ Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹ измСрСния, СстСствСнно, Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ Π΄Ρ€ΡƒΠ³ Π΄Ρ€ΡƒΠ³Ρƒ ΠΈ ΠΈΠΌΠ΅Ρ‚ΡŒ смысл Π² Π·Π°Π΄Π°Π½Π½ΠΎΠΉ ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠΈ.

    Если ΠΏΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Ρ„Π»Π°ΠΆΠΎΠΊ рядом с ΠΎΠΏΡ†ΠΈΠ΅ΠΉ ‘Числа Π² Π½Π°ΡƒΡ‡Π½ΠΎΠΉ записи’, Ρ‚ΠΎ ΠΎΡ‚Π²Π΅Ρ‚ Π±ΡƒΠ΄Π΅Ρ‚ прСдставлСн Π² Π²ΠΈΠ΄Π΅ ΡΠΊΡΠΏΠΎΠ½Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ. НапримСр, 6,560 999 940 294 9Γ—1029. Π’ этой Ρ„ΠΎΡ€ΠΌΠ΅ прСдставлСниС числа раздСляСтся Π½Π° экспонСнту, здСсь 29, ΠΈ фактичСскоС число, здСсь 6,560 999 940 294 9. Π’ устройствах, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½Π½Ρ‹ΠΌΠΈ возмоТностями отобраТСния чисСл (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΊΠ°Ρ€ΠΌΠ°Π½Π½Ρ‹Π΅ ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€Ρ‹), Ρ‚Π°ΠΊΠΆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ способ записи чисСл 6,560 999 940 294 9E+29. Π’ частности, ΠΎΠ½ ΡƒΠΏΡ€ΠΎΡ‰Π°Π΅Ρ‚ просмотр ΠΎΡ‡Π΅Π½ΡŒ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… ΠΈ ΠΎΡ‡Π΅Π½ΡŒ ΠΌΠ°Π»Π΅Π½ΡŒΠΊΠΈΡ… чисСл. Если Π² этой ячСйкС Π½Π΅ установлСн Ρ„Π»Π°ΠΆΠΎΠΊ, Ρ‚ΠΎ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ отобраТаСтся с использованиСм ΠΎΠ±Ρ‹Ρ‡Π½ΠΎΠ³ΠΎ способа записи чисСл. Π’ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½ΠΎΠΌ Π²Ρ‹ΡˆΠ΅ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅ ΠΎΠ½ Π±ΡƒΠ΄Π΅Ρ‚ Π²Ρ‹Π³Π»ΡΠ΄Π΅Ρ‚ΡŒ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ: 656 099 994 029 490 000 000 000 000 000. НСзависимо ΠΎΡ‚ прСдставлСния Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π°, максимальная Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ этого ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€Π° Ρ€Π°Π²Π½Π° 14 Π·Π½Π°ΠΊΠ°ΠΌ послС запятой. Π’Π°ΠΊΠΎΠΉ точности Π΄ΠΎΠ»ΠΆΠ½ΠΎ Ρ…Π²Π°Ρ‚ΠΈΡ‚ΡŒ для Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° Ρ†Π΅Π»Π΅ΠΉ.

    ΠΌΠΎΠΆΠ½ΠΎ Π»ΠΈ пСрСвСсти, сколько Π°ΠΌΠΏΠ΅Ρ€ Π² 2 ΠΊΠ’Ρ‚ ΠΈ ΠΊΠ°ΠΊΠΈΠ΅ Π΄Π°Π½Π½Ρ‹Π΅ для этого Π½ΡƒΠΆΠ½Ρ‹ β€’ ΠœΠΈΡ€ элСктрики

    Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

    1. АмпСр ΠΈ Π΅Π³ΠΎ характСристика
    2. Π’Π°Ρ‚Ρ‚ β€” Π΅Π΄ΠΈΠ½ΠΈΡ†Π° элСктричСской мощности
    3. ΠŸΠ΅Ρ€Π΅Π²ΠΎΠ΄ ΠΈΠ· ΠΎΠ΄Π½ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ
    4. Π’ΠΎΠ»ΡŒΡ‚ β€” Π΅Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния напряТСния
    5. РасчСт мощности Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ

    Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΡ‚Π΅Ρ…Π½ΠΈΠΊΠ° тСсно связала Π°ΠΌΠΏΠ΅Ρ€ ΠΈ Π²Π°Ρ‚Ρ‚ ΠΌΠ΅ΠΆΠ΄Ρƒ собой ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ Ρ„ΠΎΡ€ΠΌΡƒΠ». Но Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΠ½ΠΈ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹, Π½Π΅ Ρ‚Π°ΠΊ ΡƒΠΆ ΠΈ просто произвСсти ΠΏΠ΅Ρ€Π΅Π²ΠΎΠ΄ ΠΈΠ· ΠΎΠ΄Π½ΠΎΠΉ Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ. Однако, согласно Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Π°Π½Π½Ρ‹ΠΌ ΠΌΠ΅Ρ‚ΠΎΠ΄ΠΈΠΊΠ°ΠΌ, ΠΎΠ΄Π½ΠΈ Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹ измСрСния Π²Ρ‹Ρ€Π°ΠΆΠ°ΡŽΡ‚ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ ΠΈ Π½Π°ΠΎΠ±ΠΎΡ€ΠΎΡ‚.ΠŸΠΎΠΏΡ€ΠΎΠ±ΡƒΠ΅ΠΌ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ с этой Π·Π°Π΄Π°Ρ‡Π΅ΠΉ, Π½ΠΎ ΠΏΡ€Π΅ΠΆΠ΄Π΅ всСго опрСдСлимся, Ρ‡Ρ‚ΠΎ измСряСтся Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…, Π²Π°Ρ‚Ρ‚Π°Ρ…, Π° Π·Π°ΠΎΠ΄Π½ΠΎ ΠΈ Π²ΠΎΠ»ΡŒΡ‚Π°Ρ…, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΡƒΠ·Π½Π°Π΅ΠΌ, какая ΠΌΠ΅ΠΆΠ΄Ρƒ Π½ΠΈΠΌΠΈ сущСствуСт взаимосвязь.

    АмпСр ΠΈ Π΅Π³ΠΎ характСристика

    Богласно ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΌ справочникам Β«1 Π°ΠΌΠΏΠ΅Ρ€ β€” это сила Ρ‚ΠΎΠΊΠ° Ρ‚Π°ΠΊΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹, Ρ‡Ρ‚ΠΎ Π±ΡƒΠ΄ΡƒΡ‡ΠΈ ΠΏΡ€ΠΎΠΏΡƒΡ‰Π΅Π½Π½ΠΎΠΉ Π² Π΄Π²ΡƒΡ… матСматичСских ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°Ρ… бСсконСчной Π΄Π»ΠΈΠ½Ρ‹ ΠΈ бСсконСчно ΠΌΠ°Π»ΠΎΠ³ΠΎ сСчСния, располоТСнных Π½Π° расстоянии 1 ΠΌ Π΄Ρ€ΡƒΠ³ ΠΎΡ‚ Π΄Ρ€ΡƒΠ³Π° Π² Π²Π°ΠΊΡƒΡƒΠΌΠ΅, Π²Ρ‹Π·Ρ‹Π²Π°Π΅Ρ‚ ΠΌΠ΅ΠΆΠ΄Ρƒ Π½ΠΈΠΌΠΈ силу взаимодСйствия, Ρ€Π°Π²Π½ΡƒΡŽ 2Γ—10 Π² -7 стСпСни ΠΡŒΡŽΡ‚ΠΎΠ½Π°Β».

    Π’ΠΎΡ‚ такая Π°Π±Ρ€Π°ΠΊΠ°Π΄Π°Π±Ρ€Π°, которая ΠΌΠ°Π»ΠΎ Ρ‡Ρ‚ΠΎ Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ Π΄Π°ΠΆΠ΅ профСссионалу, Π·Π° ΠΈΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ Ρ€Π°Π·Π²Π΅ профСссора ΠΏΡ€ΠΈΠΊΠ»Π°Π΄Π½ΠΎΠΉ Ρ„ΠΈΠ·ΠΈΠΊΠΈ.

    Π’Π΅ΠΏΠ΅Ρ€ΡŒ посмотрим ΠΏΠΎ-Π΄Ρ€ΡƒΠ³ΠΎΠΌΡƒ. ΠœΡ‹ Π²ΠΎΡ‚ΠΊΠ½ΡƒΠ»ΠΈ Π²ΠΈΠ»ΠΊΡƒ ΡƒΡ‚ΡŽΠ³Π° Π² Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΡƒ. По ΠΏΡ€ΠΎΠ²ΠΎΠ΄Ρƒ ΠΏΠΎΡ‚Π΅ΠΊ Ρ‚ΠΎΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π½Π°Π³Ρ€Π΅Π» ΡƒΡ‚ΡŽΠ³. Π’ сосСднюю Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΡƒ ΠΌΡ‹ Π²ΠΎΡ‚ΠΊΠ½Π΅ΠΌ Π½Π°ΡΡ‚ΠΎΠ»ΡŒΠ½ΡƒΡŽ Π»Π°ΠΌΠΏΡƒ. По Π΅Π΅ ΡˆΠ½ΡƒΡ€Ρƒ Ρ‚ΠΎΠΆΠ΅ ΠΏΠΎΡ‚Π΅ΠΊ Ρ‚ΠΎΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ заставил Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΡƒ ΡΠ²Π΅Ρ‚ΠΈΡ‚ΡŒΡΡ. И Π² Ρ‚ΠΎΠΌ, ΠΈ Π² Π΄Ρ€ΡƒΠ³ΠΎΠΌ случаС Ρ€Π°Π±ΠΎΡ‚Ρƒ Π΄Π΅Π»Π°Π΅Ρ‚ Ρ‚ΠΎΠΊ, Π½ΠΎ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ€Π°Π·Π½ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹. ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΡƒΡ‚ΡŽΠ³ ΠΌΠΎΡ‰Π½Π΅Π΅ Π»Π°ΠΌΠΏΡ‹ накаливания, для Π΅Π³ΠΎ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Ρ‹ трСбуСтся Ρ‚ΠΎΠΊ большСй Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹. Π’ΠΎΡ‚ ΠΊΠ°ΠΊ Ρ€Π°Π· эта Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° ΠΈ измСряСтся Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…. Если ΡƒΡ‚ΡŽΠ³ Π² 2 Ρ€Π°Π·Π° ΠΌΠΎΡ‰Π½Π΅Π΅ Π»Π°ΠΌΠΏΡ‹, Ρ‚ΠΎ ΠΈ Ρ‚ΠΎΠΊ Ρ‡Π΅Ρ€Π΅Π· Π½Π΅Π³ΠΎ Π±ΡƒΠ΄Π΅Ρ‚ Π² Π΄Π²Π° Ρ€Π°Π·Π° большС.

    Π˜Ρ‚Π°ΠΊ, Ссли ΡΡ€Π°Π²Π½ΠΈΡ‚ΡŒ элСктричСский ΠΏΡ€ΠΎΠ²ΠΎΠ΄ с Π²ΠΎΠ΄ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΎΠΉ Ρ‚Ρ€ΡƒΠ±ΠΎΠΉ, Π° элСктричСский Ρ‚ΠΎΠΊ с Π²ΠΎΠ΄ΠΎΠΉ, Ρ‚ΠΎ сила Ρ‚ΠΎΠΊΠ° β€” Π½Π΅ Ρ‡Ρ‚ΠΎ ΠΈΠ½ΠΎΠ΅, ΠΊΠ°ΠΊ ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ протСкания Π²ΠΎΠ΄Ρ‹. ΠžΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ β€” ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ, Π° Π½Π΅ объСм.

    Π‘ΠΈΠ»Ρƒ Ρ‚ΠΎΠΊΠ° принято ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒ Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… (А) Π² Ρ‡Π΅ΡΡ‚ΡŒ французского Ρ„ΠΈΠ·ΠΈΠΊΠ° АндрС-ΠœΠ°Ρ€ΠΈ АмпСра, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π²Π²Π΅Π» Π² Π½Π°ΡƒΠΊΡƒ понятиС «сила Ρ‚ΠΎΠΊΠ°Β». Как ΠΈ любая другая Π΅Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния, Π°ΠΌΠΏΠ΅Ρ€ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ Ρ‚Π΅ ΠΈΠ»ΠΈ ΠΈΠ½Ρ‹Π΅ приставки, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹Π΅ для обозначСния дСсятичных ΠΊΡ€Π°Ρ‚Π½Ρ‹Ρ… Π΅Π΄ΠΈΠ½ΠΈΡ†. К ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€ (мА), ΠΌΠΈΠΊΡ€ΠΎΠ°ΠΌΠΏΠ΅Ρ€ (мкА), ΠΊΠΈΠ»ΠΎΠ°ΠΌΠΏΠ΅Ρ€ (кА) ΠΈ Ρ‚. Π΄. ΠŸΠΎΡ€ΡΠ΄ΠΎΠΊ Ρ€Π°Π±ΠΎΡ‚Ρ‹ с Ρ‚Π°ΠΊΠΈΠΌΠΈ приставками Ρ‚ΠΎΡ‚ ΠΆΠ΅, Ρ‡Ρ‚ΠΎ ΠΈ Ρƒ Π΄Ρ€ΡƒΠ³ΠΈΡ… Π²Π΅Π»ΠΈΡ‡ΠΈΠ½, скаТСм, Π³Ρ€Π°ΠΌΠΌΠ°, Π»ΠΈΡ‚Ρ€Π°, ΠΌΠ΅Ρ‚Ρ€Π°.

    Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ:

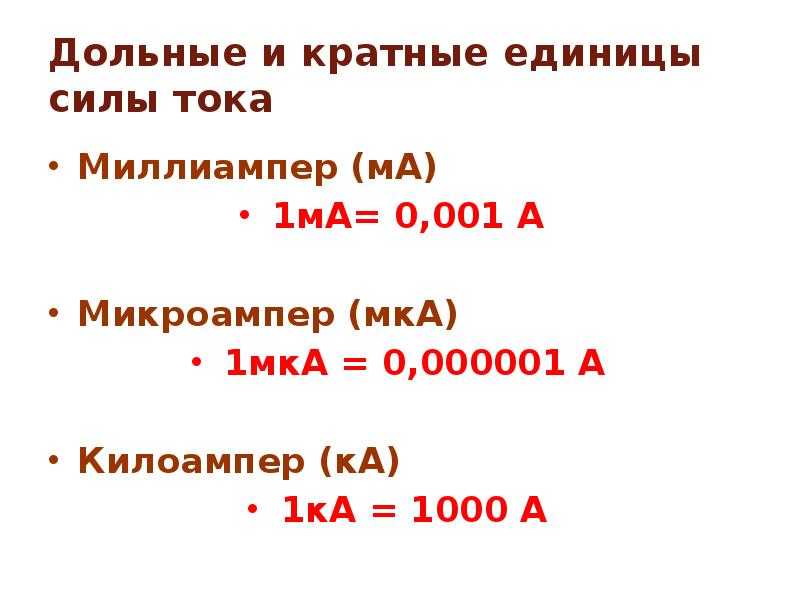

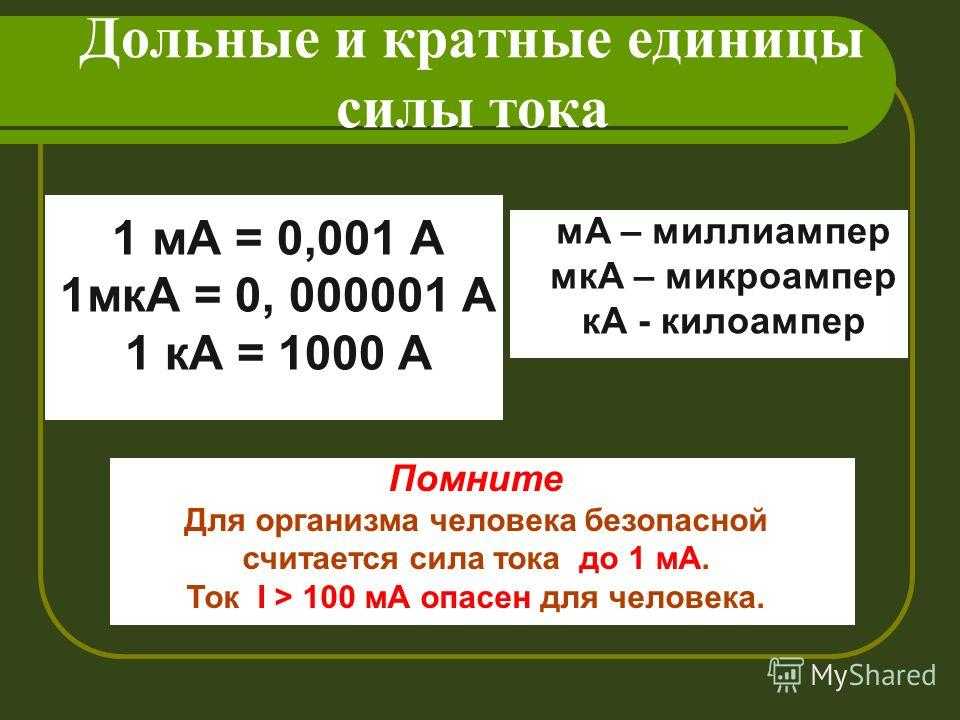

    • 1 А = 1 000 мА;
    • 10 мА = 0.01 А;
    • 0.4 кА = 400 А;
    • 25 мкА = 0.025 мА ΠΈ Ρ‚. Π΄.

    ПослС нСбольшой ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠΈ пСрСвСсти ΠΎΠ΄Π½Ρƒ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ ΠΌΠΎΠΆΠ½ΠΎ Π±Π΅Π·ΠΎ всяких ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€ΠΎΠ², Π° просто Π² ΡƒΠΌΠ΅.

    Π’Π°Ρ‚Ρ‚ β€” Π΅Π΄ΠΈΠ½ΠΈΡ†Π° элСктричСской мощности

    Π’Π΅ΠΏΠ΅Ρ€ΡŒ самоС врСмя ΠΏΠ΅Ρ€Π΅ΠΉΡ‚ΠΈ ΠΊ Π²Π°Ρ‚Ρ‚Π°ΠΌ ΠΈ Π²Ρ‹ΡΡΠ½ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ измСряСт эта Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π°. Β«Π£ тСбя ΠΌΠΎΡ‰Π½Ρ‹ΠΉ пылСсос?Β». Β«Π”Π°, ΠΏΠΎΡ‡Ρ‚ΠΈ Π΄Π²Π° ΠΊΠΈΠ»ΠΎΠ²Π°Ρ‚Ρ‚Π°!Β». Π’Π°ΠΊΠΎΠΉ Π΄ΠΈΠ°Π»ΠΎΠ³ ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΈΠ· нас Ссли ΠΈ Π½Π΅ Π²Π΅Π» сам, Ρ‚ΠΎ навСрняка Π±Ρ‹Π» Π΅Π³ΠΎ свидСтСлСм. А Ρ„Ρ€Π°Π·Ρ‹ Β«ΠΊΠΈΠ»ΠΎΠ²Π°Ρ‚Ρ‚Π½Ρ‹ΠΉ Ρ‡Π°ΠΉΠ½ΠΈΠΊΒ», «стоваттная Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ°Β» Π·Π½Π°ΠΊΠΎΠΌΡ‹? БСзусловно. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π²Ρ‹, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ, ΡƒΠΆΠ΅ догадались, Ρ‡Ρ‚ΠΎ измСряСтся Π² Π²Π°Ρ‚Ρ‚Π°Ρ…. Π‘ΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½Π½ΠΎ Π²Π΅Ρ€Π½ΠΎ β€” ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ. Π’ΠΎΡ‡Π½Π΅Π΅, элСктричСская ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ. Π§Π΅ΠΌ ΠΌΠΎΡ‰Π½Π΅Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€, Ρ‚Π΅ΠΌ ΠΎΠ½ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½Π΅ΠΉ. Π§Π°ΠΉΠ½ΠΈΠΊ быстрСС Π·Π°ΠΊΠΈΠΏΠ°Π΅Ρ‚, Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ° ярчС свСтит, ΠΌΠΎΡ‚ΠΎΡ€ быстрСС ΠΈ сильнСС своСго ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½ΠΎΠ³ΠΎ собрата.

    Для Ρ‡Π΅Π³ΠΎ Π½ΡƒΠΆΠ½Π° эта Π΅Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния, думаСтся, понятно всСм β€” для ΠΎΡ†Π΅Π½ΠΊΠΈ мощности Ρ‚ΠΎΠ³ΠΎ ΠΈΠ»ΠΈ ΠΈΠ½ΠΎΠ³ΠΎ элСктричСского оборудования. Π§Π΅ΠΌ ΠΎΠ½ΠΎ ΠΌΠΎΡ‰Π½Π΅Π΅, Ρ‚Π΅ΠΌ большС элСктроэнСргии потрСбляСт.

    ΠŸΠ΅Ρ€Π΅Π²ΠΎΠ΄ ΠΈΠ· ΠΎΠ΄Π½ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ

    ΠŸΠΎΡΡ‚Π°Π²ΠΈΠΌ вопрос ΠΈΠ½Π°Ρ‡Π΅: ΠΌΠΎΠΆΠ½ΠΎ Π»ΠΈ Π²ΠΎΠΎΠ±Ρ‰Π΅ пСрСвСсти силу Ρ‚ΠΎΠΊΠ° Π² ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΊΠ°ΠΊ, скаТСм, сантимСтры Π² Π΄ΡŽΠΉΠΌΡ‹ ΠΈΠ»ΠΈ ΠΊΠΈΠ»ΠΎΠ³Ρ€Π°ΠΌΠΌΡ‹ Π² Ρ„ΡƒΠ½Ρ‚Ρ‹? Π£Π²Ρ‹. ΠšΠΈΠ»ΠΎΠ³Ρ€Π°ΠΌΠΌ ΠΈ Ρ„ΡƒΠ½Ρ‚ β€” Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ вСса. Π‘Π°Π½Ρ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΈ дюйм β€” Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹ измСрСния Π΄Π»ΠΈΠ½Ρ‹. Но Π°ΠΌΠΏΠ΅Ρ€Ρ‹ ΠΈ Π²Π°Ρ‚Ρ‚Ρ‹ β€” Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹ измСрСния ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½Π½ΠΎ Ρ€Π°Π·Π½Ρ‹Ρ… Π²Π΅Π»ΠΈΡ‡ΠΈΠ½. Π’Π°ΠΌ ΠΆΠ΅ Π½Π΅ ΠΏΡ€ΠΈΠ΄Π΅Ρ‚ Π² Π³ΠΎΠ»ΠΎΠ²Ρƒ ΠΏΠ΅Ρ€Π΅Π²ΠΎΠ΄ΠΈΡ‚ΡŒ Π»ΠΈΡ‚Ρ€Ρ‹ Π² ΠΌΠ΅Ρ‚Ρ€Ρ‹! Π”Π°, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π°ΠΏΡ€ΡΠΌΡƒΡŽ зависит ΠΎΡ‚ Ρ‚ΠΎΠΊΠ° потрСблСния, Π½ΠΎ ΠΈ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ.

    Π‘ Ρ‚Π°ΠΊΠΈΠΌ ΠΆΠ΅ успСхом ΠΌΠΎΠΆΠ½ΠΎ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΌΠ΅Ρ‚Ρ€Ρ‹ Π΄ΠΎΡ€ΠΎΠΆΠ½ΠΎΠ³ΠΎ ΠΏΠΎΠ»ΠΎΡ‚Π½Π° Π½Π°ΠΏΡ€ΡΠΌΡƒΡŽ зависят ΠΎΡ‚ Π»ΠΈΡ‚Ρ€ΠΎΠ² Π±Π΅Π½Π·ΠΈΠ½Π° Π² Π±Π°ΠΊΠ΅. Π§Ρ‚ΠΎΠ±Ρ‹ Π²Ρ‹Ρ‡ΠΈΡΠ»ΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠ±Π΅Π³ Π°Π²Ρ‚ΠΎ, Π½ΡƒΠΆΠ½ΠΎ Π·Π½Π°Ρ‚ΡŒ Β«ΠΏΡ€ΠΎΠΆΠΎΡ€Π»ΠΈΠ²ΠΎΡΡ‚ΡŒΒ» двигатСля. Для Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ·Π½Π°Ρ‚ΡŒ, ΠΊΠ°ΠΊΠΎΠ²Π° ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ‚ΠΎΠ³ΠΎ ΠΆΠ΅ Ρ‡Π°ΠΉΠ½ΠΈΠΊΠ°, Ρ‡Π΅Ρ€Π΅Π· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Ρ‚Π΅Ρ‡Π΅Ρ‚ Ρ‚ΠΎΠΊ, скаТСм, Π² 2 Π°ΠΌΠΏΠ΅Ρ€Π°, Π½ΡƒΠΆΠ½ΠΎ Π·Π½Π°Ρ‚ΡŒ напряТСниС, ΠΏΠΎΠ΄Π°Π²Π°Π΅ΠΌΠΎΠ΅ Π½Π° этот самый Ρ‡Π°ΠΉΠ½ΠΈΠΊ.

    ВСрнСмся ΠΊ Π°Π½Π°Π»ΠΎΠ³ΠΈΠΈ с Π²ΠΎΠ΄ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΎΠΉ Ρ‚Ρ€ΡƒΠ±ΠΎΠΉ, которая использовалась Π² пояснСнии силы Ρ‚ΠΎΠΊΠ°. Бколько ΠΊΡƒΠ±ΠΎΠΌΠ΅Ρ‚Ρ€ΠΎΠ² Π²ΠΎΠ΄Ρ‹ Π²Ρ‹Ρ‚Π΅Ρ‡Π΅Ρ‚ ΠΈΠ· Ρ‚Ρ€ΡƒΠ±Ρ‹, скаТСм, Π·Π° час, Ссли ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚ΠΎΠΊΠ° Π² этой самой Ρ‚Ρ€ΡƒΠ±Π΅ ΠΌΠ΅Ρ‚Ρ€ Π² сСкунду? Для Ρ€Π΅ΡˆΠ΅Π½ΠΈΡ этой Π·Π°Π΄Π°Ρ‡ΠΈ Π²Π°ΠΌ Π½Π΅ Ρ…Π²Π°Ρ‚Π°Π΅Ρ‚ Π΄Π°Π½Π½Ρ‹Ρ… β€” сСчСния Ρ‚Ρ€ΡƒΠ±Ρ‹. Π’ΠΎ ΠΆΠ΅ самоС ΠΈ с Π²Π°Ρ‚Ρ‚ΠΎΠΌ. Π‘ΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚ΠΎΠΊΠ° (элСктричСского Ρ‚ΠΎΠΊΠ°) Π΅ΡΡ‚ΡŒ, сСчСния Ρ‚Ρ€ΡƒΠ±Ρ‹ (напряТСния) Π½Π΅Ρ‚. Π—Π½Π°Ρ‡ΠΈΡ‚, ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ Ρ‚Ρ€ΡƒΠ±Ρ‹ (ΠΈΠ»ΠΈ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ‡Π°ΠΉΠ½ΠΈΠΊΠ°) Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ нСльзя. Π§Ρ‚ΠΎ ΠΆ, придСтся Π·Π°Π½ΡΡ‚ΡŒΡΡ напряТСниСм.

    Π’ΠΎΠ»ΡŒΡ‚ β€” Π΅Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния напряТСния

    «Бколько Π²Ρ‹Π΄Π°Π΅Ρ‚ эта Π±Π°Ρ‚Π°Ρ€Π΅ΠΉΠΊΠ°?Β». β€” Β«1.5 Π²ΠΎΠ»ΡŒΡ‚Π°Β». Β«Π’ этой Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ΅ напряТСниС 220 Π²ΠΎΠ»ΡŒΡ‚?Β». β€” «НСт, 110Β». НапряТСниС, согласно ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ Π»ΠΈΡ‚Π΅Ρ€Π°Ρ‚ΡƒΡ€Π΅, это Β«Ρ€Π°Π·Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ² ΠΌΠ΅ΠΆΠ΄Ρƒ двумя ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°ΠΌΠΈΒ». На ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°Ρ… Π±Π°Ρ‚Π°Ρ€Π΅Π΅ΠΊ ΠΈΠ»ΠΈ аккумуляторов ΠΎΠ½ΠΎ ΠΎΠ΄Π½ΠΎ, Π² Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ°Ρ… β€” Π΄Ρ€ΡƒΠ³ΠΎΠ΅, Π½Π° Π²Ρ‹ΡΠΎΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Ρ… подстанциях β€” Ρ‚Ρ€Π΅Ρ‚ΡŒΠ΅, Π½ΠΎ всС это Π²ΠΎΠ»ΡŒΡ‚Ρ‹. Π—Π½Π°Ρ‡ΠΈΡ‚, Ρ‡Ρ‚ΠΎ измСряСтся Π² Π²ΠΎΠ»ΡŒΡ‚Π°Ρ…? ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ, напряТСниС.

    Как ΠΈ Π°ΠΌΠΏΠ΅Ρ€Ρ‹ (Π΄Π° ΠΈ Π²Π°Ρ‚Ρ‚Ρ‹), Π²ΠΎΠ»ΡŒΡ‚ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ Π΄Π΅ΡΡΡ‚ΠΈΡ‡Π½ΡƒΡŽ приставку:

    • 1 Π’ = 1000 ΠΌΠ’;
    • 1000 Π’ = 1 ΠΊΠ’;
    • 0. 01 Π’ = 10 ΠΌΠ’ ΠΈ Ρ‚. Π΄.

    Π’ΠΎΡ‚ Ρ‚Π΅ΠΏΠ΅Ρ€ΡŒ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠΏΡ‹Ρ‚Π°Ρ‚ΡŒΡΡ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, учитывая Ρ‚ΠΎΠΊ. ИмСнно Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ, Π° Π½Π΅ пСрСвСсти! ΠŸΡ€Π΅Π΄ΠΏΠΎΠ»ΠΎΠΆΠΈΠΌ, Π² вашСм распоряТСнии Π΅ΡΡ‚ΡŒ Π»Π°ΠΌΠΏΠ°, ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡŽΡ‰Π°Ρ Ρ‚ΠΎΠΊ 5 А ΠΎΡ‚ сСти 220 Π’. Какова Π΅Π΅ элСктричСская ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ? Для ΠΎΡ‚Π²Π΅Ρ‚Π° Π½Π° этот вопрос достаточно Π²ΠΎΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ общСизвСстной Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΎΠΉ:

    P = I Ρ… U,

    Π³Π΄Π΅ P β€” ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π² Π²Π°Ρ‚Ρ‚Π°Ρ…, I β€” Ρ‚ΠΎΠΊ, ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰ΠΈΠΉ Ρ‡Π΅Ρ€Π΅Π· ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…, U β€” напряТСниС, ΠΏΠΎΠ΄Π°Π²Π°Π΅ΠΌΠΎΠ΅ Π½Π° ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π² Π²ΠΎΠ»ΡŒΡ‚Π°Ρ….

    5 А Ρ… 220 Π’ = 1100 Π’Ρ‚ ΠΈΠ»ΠΈ 1.1 ΠΊΠ’Ρ‚.

    Π˜Ρ‚Π°ΠΊ, Π²Ρ‹ Β«ΠΏΠ΅Ρ€Π΅Π²Π΅Π»ΠΈΒ» Π°ΠΌΠΏΠ΅Ρ€Ρ‹ Π² Π²Π°Ρ‚Ρ‚Ρ‹, хотя, ΠΊΠ°ΠΊ Π²Ρ‹ ΠΏΠΎΠ½ΠΈΠΌΠ°Π΅Ρ‚Π΅, Π½ΠΈ ΠΎ ΠΊΠ°ΠΊΠΎΠΌ Β«ΠΏΠ΅Ρ€Π΅Π²ΠΎΠ΄Π΅Β» Ρ€Π΅Ρ‡ΠΈ Π½Π΅ шло β€” ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹ΠΉ расчСт, чувствуСтС Ρ€Π°Π·Π½ΠΈΡ†Ρƒ? Π§Ρ‚ΠΎΠ±Ρ‹ «пСрСвСсти» Π²Π°Ρ‚Ρ‚Ρ‹ Π² Π°ΠΌΠΏΠ΅Ρ€Ρ‹, Π²ΠΎΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡΡ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΉ Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΎΠΉ:

    I = P/U.

    Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠΏΠ»ΠΈΡ‚ΠΊΠ° ΠΈΠΌΠ΅Π΅Ρ‚ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² 1.3 ΠΊΠ’Ρ‚ (написано Π½Π° шильдикС). Какой Ρ‚ΠΎΠΊ ΠΎΠ½Π° Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡ‚ΡŒ ΠΎΡ‚ сСти 220 Π’?

    1300 Π’Ρ‚ / 220 Π’ = 5.9 А ΠΈΠ»ΠΈ Π³Ρ€ΡƒΠ±ΠΎ 6 А.

    РасчСт мощности Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ

    ВсС Π²Ρ‹ΡˆΠ΅ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Ρ‹Π΅ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρ‹ справСдливы лишь для расчСтов Π² цСпях постоянного Ρ‚ΠΎΠΊΠ° ΠΈΠ»ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, Π½ΠΎ ΠΏΡ€ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ β€” Π»Π°ΠΌΠΏΠ΅ накаливания, ΡƒΡ‚ΡŽΠ³Π°, элСктрочайника, обогрСватСля ΠΈ Ρ‚. ΠΏ. Если ΠΆΠ΅ Ρ‚ΠΎΠΊ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ, Π° Π² качСствС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ, скаТСм, ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠ΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ (Ρ‚Π° ΠΆΠ΅ элСктромясорубка, циркулярная ΠΏΠΈΠ»Π°, ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠ΄Ρ€Π΅Π»ΡŒ ΠΈ ΠΏΡ€.), Ρ‚ΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π° расчСта мощности ΠΈΠΌΠ΅Π΅Ρ‚ нСсколько ΠΈΠ½ΠΎΠΉ Π²ΠΈΠ΄:

    P = I Ρ… U Ρ… cos Ρ„, Π³Π΄Π΅ Ρ„ β€” сдвиг Ρ„Π°Π· ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΈΡ‚Π°ΡŽΡ‰ΠΈΠΌ напряТСниСм ΠΈ потрСбляСмым Ρ‚ΠΎΠΊΠΎΠΌ Π² градусах. Для ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ устройства ΠΎΠ½ Ρ€Π°Π·Π½Ρ‹ΠΉ ΠΈ Ρ‚Π΅ΠΌ большС, Ρ‡Π΅ΠΌ Π±ΠΎΠ»ΡŒΡˆΡƒΡŽ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ ΠΈΠ»ΠΈ Π΅ΠΌΠΊΠΎΡΡ‚ΡŒ ΠΈΠΌΠ΅Π΅Ρ‚ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°. Π­Ρ‚Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ приводится Π² ΡΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΠΈ ΠΊ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρƒ ΠΈΠ»ΠΈ прямо Π½Π° шильдикС устройства (Ρ‚ΠΎΠ³ΠΎ ΠΆΠ΅ элСктродвигатСля).

    Ну Π²ΠΎΡ‚ Π²Ρ‹ ΠΈ выяснили, Π² Ρ‡Π΅ΠΌ взаимосвязь ΠΌΠ΅ΠΆΠ΄Ρƒ Π°ΠΌΠΏΠ΅Ρ€Π°ΠΌΠΈ ΠΈ Π²Π°Ρ‚Ρ‚Π°ΠΌΠΈ. Достаточно Π²Π·ΡΡ‚ΡŒ Π² Ρ€ΡƒΠΊΠΈ ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€ ΠΈ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΏΠΎ ΡƒΠΆΠ΅ извСстным Ρ„ΠΎΡ€ΠΌΡƒΠ»Π°ΠΌ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹Π΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹.

    Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ Π°ΠΌΠΏΠ΅Ρ€Ρ‹? А ΠΊΠ°ΠΊ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ Π°ΠΌΠΏΠ΅Ρ€Ρ‹ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ?

    Π’ домашнСм хозяйствС ΠΈ Π½Π° производствС, Ссли Ρ€Π΅Ρ‡ΡŒ ΠΈΠ΄Π΅Ρ‚ ΠΎΠ± элСктричСствС, Π½Π΅ΠΈΠ·Π±Π΅ΠΆΠ½ΠΎ Π±ΡƒΠ΄Π΅Ρ‚ задСйствована концСпция усилитСлСй. Π Π°Π·ΠΌΠ΅Ρ€ Π°ΠΌΠΏΠ΅Ρ€ опрСдСляСт Ρ€Π°Π·ΠΌΠ΅Ρ€ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, Ρ‡Ρ‚ΠΎ особСнно Π²Π°ΠΆΠ½ΠΎ для проСктирования Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΉ структуры Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ. ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ разрядный Ρ‚ΠΎΠΊ Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ RV Ρ‚Π°ΠΊΠΆΠ΅ опрСдСляСт ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ Π½Π° всю систСму. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π²Π°ΠΆΠ½ΠΎ Π·Π½Π°Ρ‚ΡŒ ΠΎΠ± усилитСлях.

    Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ Π°ΠΌΠΏΠ΅Ρ€Ρ‹?

    АмпСр β€” это Π΅Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния элСктричСского Ρ‚ΠΎΠΊΠ°. Π’ΠΎΠΊ – это количСство элСктронов, ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰ΠΈΡ… ΠΏΠΎ Ρ†Π΅ΠΏΠΈ. Один Π°ΠΌΠΏΠ΅Ρ€ – это сила Ρ‚ΠΎΠΊΠ°, создаваСмая силой Π² ΠΎΠ΄ΠΈΠ½ Π²ΠΎΠ»ΡŒΡ‚, Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅ΠΉ Ρ‡Π΅Ρ€Π΅Π· сопротивлСниС Π² ΠΎΠ΄ΠΈΠ½ ΠΎΠΌ. Если Π±Ρ‹ Π²Ρ‹ Π΄ΡƒΠΌΠ°Π»ΠΈ ΠΎΠ± элСктричСствС, ΠΊΠ°ΠΊ ΠΎ Π²ΠΎΠ΄Π΅ Ρ‡Π΅Ρ€Π΅Π· шланг, Π°ΠΌΠΏΠ΅Ρ€ Π±Ρ‹Π» Π±Ρ‹ Π²ΠΎΠ΄ΠΎΠΉ.

    ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²ΡŒΡ‚Π΅, Ρ‡Ρ‚ΠΎ элСктричСство Ρ‚Π΅Ρ‡Π΅Ρ‚ ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Ρƒ. АмпСр описываСт, сколько элСктричСства ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠΉΡ‚ΠΈ ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Ρƒ, это извСстно ΠΊΠ°ΠΊ «элСктричСский Ρ‚ΠΎΠΊΒ». Если ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Ρƒ ΠΌΠΎΠΆΠ΅Ρ‚ Ρ‚Π΅Ρ‡ΡŒ Π½Π΅ Ρ‚Π°ΠΊ ΠΌΠ½ΠΎΠ³ΠΎ элСктричСства, Ρ‚ΠΎ сила Ρ‚ΠΎΠΊΠ° Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… ΠΌΠ°Π»Π°; Ссли ΠΌΠΎΠΆΠ΅Ρ‚ Ρ‚Π΅Ρ‡ΡŒ ΠΌΠ½ΠΎΠ³ΠΎ элСктричСства, Ρ‚ΠΎ Π°ΠΌΠΏΠ΅Ρ€ — это большоС число.

    Как ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ силу Ρ‚ΠΎΠΊΠ° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ?

    1. Π”Π°Ρ‚Ρ‡ΠΈΠΊ Π₯ΠΎΠ»Π»Π° (Π°ΠΌΠΏΠ΅Ρ€Π½Ρ‹Π΅ ΠΊΠ»Π΅Ρ‰ΠΈ)

    АмпСрныС ΠΊΠ»Π΅Ρ‰ΠΈ, просто Π·Π°ΠΆΠΌΠΈΡ‚Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ силу Ρ‚ΠΎΠΊΠ° Π² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π΅.

    Π’ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ ΠΏΡ€ΠΎΡ‡Π½Ρ‹Π΅ ΠΆΠ΅Π»Π΅Π·Π½Ρ‹Π΅ Π·Π°ΠΆΠΈΠΌΡ‹ для ΠΏΠ»ΠΎΡ‚Π½ΠΎΠ³ΠΎ удСрТания тСстируСмого ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° ΠΈ ΠΊΠΎΠ½Ρ†Π΅Π½Ρ‚Ρ€Π°Ρ†ΠΈΠΈ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поля Π²ΠΎΠΊΡ€ΡƒΠ³ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°. Когда Ρ‚ΠΎΠΊ Ρ‚Π΅Ρ‡Π΅Ρ‚ ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΡƒ, ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ Ρ‡Π΅Ρ€Π΅Π· Ρ‚ΠΎΠΊΠΎΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΊΠ»Π΅Ρ‰ΠΈ Π½Π° эффСктС Π₯ΠΎΠ»Π»Π° ΠΈ Π³Π΅Π½Π΅Ρ€ΠΈΡ€ΡƒΠ΅Ρ‚ напряТСниС, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ прСобразуСтся Π² Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ΅ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΈΠ΅ Π½Π° счСтчикС.

    Π”Π°Ρ‚Ρ‡ΠΈΠΊΠΈ Π₯ΠΎΠ»Π»Π° ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ»ΠΈ своС Π½Π°Π·Π²Π°Π½ΠΈΠ΅ ΠΎΡ‚ Ρ‚Π΅Ρ€ΠΌΠΈΠ½Π° «эффСкт Π₯ΠΎΠ»Π»Π°Β», ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ для опрСдСлСния силы Ρ‚ΠΎΠΊΠ°. Π’Π΅Ρ€ΠΌΠΈΠ½ «эффСкт Π₯ΠΎΠ»Π»Π°Β» β€” это свойство направлСния Ρ‚ΠΎΠΊΠ° Π² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ΅. Π”Π°Ρ‚Ρ‡ΠΈΠΊ Π₯ΠΎΠ»Π»Π° (ΠΈΠ»ΠΈ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ Π₯ΠΎΠ»Π»Π°) прСдставляСт собой Ρ‚ΠΎΠΊΠΎΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΊΠ»Π΅Ρ‰ΠΈ, ΠΈΠ·ΠΌΠ΅Ρ€ΡΡŽΡ‰ΠΈΠ΅ ΠΊΠ°ΠΊ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ, Ρ‚Π°ΠΊ ΠΈ постоянный Ρ‚ΠΎΠΊ.

    Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ силы Ρ‚ΠΎΠΊΠ° с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° Π₯ΠΎΠ»Π»Π°

    2. ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€

    Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ силы постоянного Ρ‚ΠΎΠΊΠ°

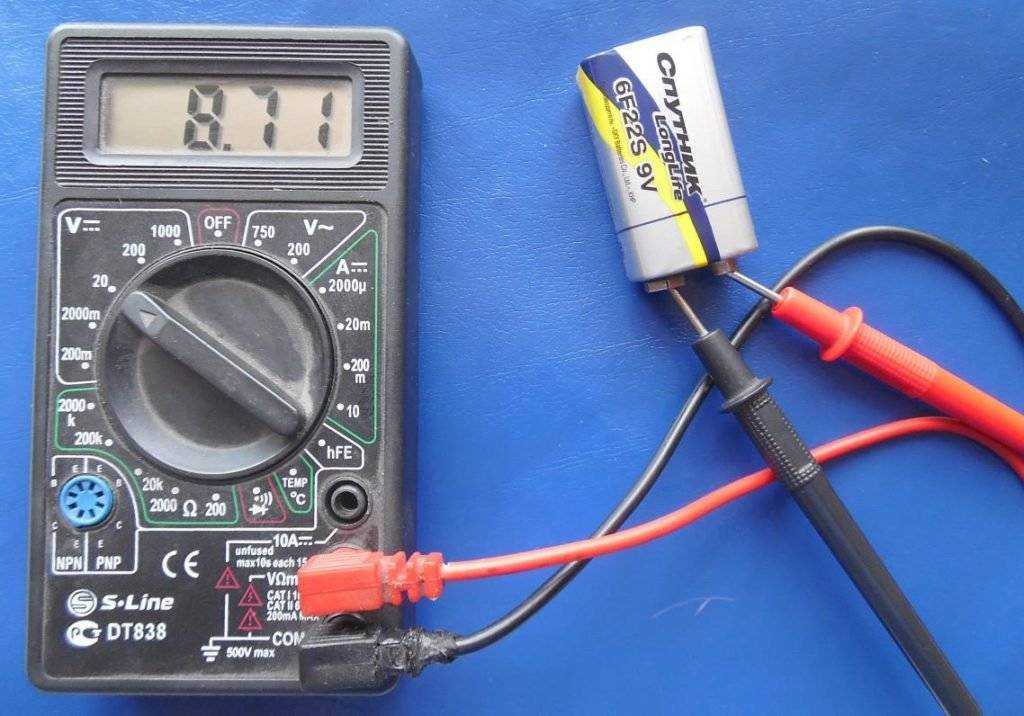

    Π‘Π½Π°Ρ‡Π°Π»Π° Π²ΡΡ‚Π°Π²ΡŒΡ‚Π΅ Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Ρ‰ΡƒΠΏ Π² отвСрстиС Β«COMΒ». ΠŸΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ Ρ‚ΠΎΠΊΠ° Π±ΠΎΠ»Π΅Π΅ 200 мА Π²ΡΡ‚Π°Π²ΡŒΡ‚Π΅ красный Ρ‰ΡƒΠΏ Π² Π³Π½Π΅Π·Π΄ΠΎ Β«10А» ΠΈ ΠΏΠΎΠ²Π΅Ρ€Π½ΠΈΡ‚Π΅ Ρ€ΡƒΡ‡ΠΊΡƒ Π½Π° ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ постоянного Ρ‚ΠΎΠΊΠ° Β«10А»; ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ силы Ρ‚ΠΎΠΊΠ° ΠΌΠ΅Π½Π΅Π΅ 200 мА Π²ΡΡ‚Π°Π²ΡŒΡ‚Π΅ красный Ρ‰ΡƒΠΏ Π² Π³Π½Π΅Π·Π΄ΠΎ Β«200 мА», ΠΏΠΎΠ²Π΅Ρ€Π½ΠΈΡ‚Π΅ Ρ€ΡƒΡ‡ΠΊΡƒ Π΄ΠΎ подходящСго Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π° Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… 200 мА постоянного Ρ‚ΠΎΠΊΠ°. Π’ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ Π² Ρ†Π΅ΠΏΡŒ, Π΄Π΅Ρ€ΠΆΠΈΡ‚Π΅ Π΅Π³ΠΎ ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎ, ΠΈ Π²Ρ‹ смоТСтС ΠΏΡ€ΠΎΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ показания. Если Π½Π° дисплСС отобраТаСтся Β«1Β», Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ слСдуСт ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΡ‚ΡŒ; Ссли слСва ΠΎΡ‚ значСния стоит Β«-Β», это ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Ρ‚ΠΎΠΊ поступаСт Π² ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ с Ρ‡Π΅Ρ€Π½ΠΎΠ³ΠΎ Ρ‰ΡƒΠΏΠ°. Когда Π²Ρ‹ устанавливаСтС домашнюю систСму накоплСния энСргии, Π²Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ Π±ΡƒΠ΄Π΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ Π°ΠΌΠΏΠ΅Ρ€ постоянного Ρ‚ΠΎΠΊΠ° Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ.

    Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ силы ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°

    ΠœΠ΅Ρ‚ΠΎΠ΄ измСрСния Ρ‚Π°ΠΊΠΎΠΉ ΠΆΠ΅, ΠΊΠ°ΠΊ ΠΈ Ρ€Π°Π½ΡŒΡˆΠ΅, Π½ΠΎ ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½Ρ Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½Π° Π½Π° ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½ΡŽ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°. ПослС Π·Π°Π²Π΅Ρ€ΡˆΠ΅Π½ΠΈΡ Ρ‚Π΅ΠΊΡƒΡ‰Π΅Π³ΠΎ измСрСния ΠΊΡ€Π°ΡΠ½ΡƒΡŽ Ρ€ΡƒΡ‡ΠΊΡƒ слСдуСт снова Π²ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π² отвСрстиС Β«VΩ».

    Как Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Π°ΠΌΠΏΠ΅Ρ€Ρ‹ ΠΈΠ· Π²Π°Ρ‚Ρ‚οΌŸ

    Π€ΠΎΡ€ΠΌΡƒΠ»Π° Π²Π°Ρ‚Ρ‚ постоянного Ρ‚ΠΎΠΊΠ° Π² Π°ΠΌΠΏΠ΅Ρ€Ρ‹

    Π‘ΠΈΠ»Π° Ρ‚ΠΎΠΊΠ° I Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… (А) Ρ€Π°Π²Π½Π° мощности P Π² Π²Π°Ρ‚Ρ‚Π°Ρ… (Π’Ρ‚), Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ Π½Π° напряТСниС V Π² Π²ΠΎΠ»ΡŒΡ‚Π°Ρ… (Π’):
    I (A) = P(W) / V(V)
    Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Π°ΠΌΠΏΠ΅Ρ€ Ρ€Π°Π²Π΅Π½ Π²Π°Ρ‚Ρ‚Π°ΠΌ, Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΌ Π½Π° Π²ΠΎΠ»ΡŒΡ‚Ρ‹.
    АмпСр = Π’Ρ‚/Π’
    ΠΈΠ»ΠΈ
    A = Π’Ρ‚/Π’

    НапримСр,
    ΠŸΡ€ΠΈ потрСбляСмой мощности 330 Π’Ρ‚ ΠΈ напряТСнии питания 110 Π’, ΠΊΠ°ΠΊΠΎΠ²Π° сила Ρ‚ΠΎΠΊΠ° Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…?
    I = 330 Π’Ρ‚/110 Π’ = 3 А

    Π€ΠΎΡ€ΠΌΡƒΠ»Π° прСобразования мощности ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° Π² Π²Π°Ρ‚Ρ‚Ρ‹ Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…

    Π€Π°Π·Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ I Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… (А) Ρ€Π°Π²Π΅Π½ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности P Π² Π²Π°Ρ‚Ρ‚Π°Ρ… (Π’Ρ‚), Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ Π½Π° коэффициСнт мощности PF, ΡƒΠΌΠ½ΠΎΠΆΠ΅Π½Π½Ρ‹ΠΉ Π½Π° срСднСквадратичноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ напряТСниС V Π² Π²ΠΎΠ»ΡŒΡ‚Π°Ρ… (Π’):
    I (A) = P (Π’Ρ‚) / (PF Γ— V (Π’))
    Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Π°ΠΌΠΏΠ΅Ρ€ Ρ€Π°Π²Π΅Π½ Π²Π°Ρ‚Ρ‚Π°ΠΌ, Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΌ Π½Π° коэффициСнт мощности, ΡƒΠΌΠ½ΠΎΠΆΠ΅Π½Π½Ρ‹ΠΉ Π½Π° Π²ΠΎΠ»ΡŒΡ‚Ρ‹.
    АмпСр = Π’Ρ‚ / (PF Γ— Π’ΠΎΠ»ΡŒΡ‚)
    ΠΈΠ»ΠΈ
    A = Π’Ρ‚ / (PF Γ— Π’)

    НапримСр,
    ΠŸΡ€ΠΈ потрСбляСмой мощности 330 Π’Ρ‚ коэффициСнт мощности Ρ€Π°Π²Π΅Π½ 0,8, Π° срСднСквадратичноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ напряТСния питания Ρ€Π°Π²Π½ΠΎ 110 Π’. , ΠΊΠ°ΠΊΠΎΠΉ Ρ„Π°Π·Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…?
    I = 330 Π’Ρ‚ / (0,8 x 110 Π’) = 3,75 А

    Какой Ρ€Π°Π·ΠΌΠ΅Ρ€ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° для 100 Π°ΠΌΠΏΠ΅Ρ€? 3 ~ 5 Π°ΠΌΠΏΠ΅Ρ€/ΠΌΠΌ2, поэтому 100 Π°ΠΌΠΏΠ΅Ρ€ = 100/4 = 25 ΠΌΠΌ2 ΠΌΠ΅Π΄Π½Ρ‹Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.

    Бколько Π°ΠΌΠΏΠ΅Ρ€ ΠΌΠΎΠΆΠ΅Ρ‚ нанСсти Π²Ρ€Π΅Π΄ чСловСчСскому Ρ‚Π΅Π»Ρƒ?

    Как ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Ρ‡Π΅Ρ€Π΅Π· Ρ‚Π΅Π»ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠΉΡ‚ΠΈ бСзопасный Ρ‚ΠΎΠΊ 0,01 А. ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ люди ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΡ‚ΡŒ сСбС бСзопасноС напряТСниС, ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ 36 Π’, ΠΊΠΎΠ³Π΄Π° напряТСниС составляСт 36 Π’, Ρ‡Π΅Ρ€Π΅Π· линию Ρ‚ΠΎΠΊΠ° всСго 0,01 А, ΠΏΠΎΠΊΠ° Π΅ΡΡ‚ΡŒ напряТСниС Π½Π΅ Π±ΠΎΠ»Π΅Π΅ 36 Π’, Ρ‚ΠΎΠΊ Π½Π΅ ΠΏΠΎΠ²Ρ€Π΅Π΄ΠΈΡ‚ Ρ‚Π΅Π»ΠΎ, поэтому ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ бСзопасный Ρ‚ΠΎΠΊ 0,01 Π°ΠΌΠΏΠ΅Ρ€. Когда напряТСниС ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 36 Π’, Π° сила Ρ‚ΠΎΠΊΠ° ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 0,01 Π°ΠΌΠΏΠ΅Ρ€, элСктричСство ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΈΡ‚ΡŒ Π²Ρ€Π΅Π΄ людям.
