Как правильно соединить кабель под землей?

Вариант с коробкой пойдёт, если её битумом залить.

А многие силиконовые герметики на уксусной кислоте, которая и ток слегка проводит, и на материал жил/изоляцию не лучшим образом влияет…

В процессе электрических работ на участке, у Вас возникла необходимость проложить электрический кабель в земле и выполнить несколько соединений. Как это лучше сделать?

Начнём с прокладки. Глубина траншеи по ПУЭ, должна быть не менее 50 -70 см. Можно и меньше, но тут следует учитывать, что через несколько лет, нахождения кабеля в земле, он может «выдавиться» выше, на несколько сантиметров. Если Вы забудете или не обозначите, месторасположения траншеи и решите посадить пару деревьев или установить фонарный столбик, то в процессе копания, можно повредить трассу. Для проброски провода в земле, самый идеальный и надёжный вариант, имхо, это бронированный кабель. Он сам по себе имеет несколько слоёв зашиты и перебить его лопатой довольно проблемно, даже самому, фанатично настроенному на работу, таджику.

Но решение с бронированным кабелем имеет и минус – это стоимость. Например, метр бронированного NYM 5 Х 4 на 29.11.2014 стоит 180 р. Ещё один из вариантов – это ПВХ — гофра. Гофру, для этой цели, лучше, покупать не серую, а чёрную – она в разы прочнее. Это самый простой вариант, и самый ненадёжный и ошибочный , так как от механических повреждений, гофра не защитит электрокабель и через год-второй, ввиду наших климатических условий, вообще станет, как швейцарский сыр. Третий вариант, самый экономически умеренный, надёжный – это ПНД труба. Срок службы трубы, не менее 40 лет и повредить электрокабель, проходящий в ней, внешним механическим ручным воздействием, практически невозможно. Небольшой совет по укладке ПНД трубы в траншее: как правило, новая, купленная труба, находится в скрученном состоянии. Вскрыв бухту и начав в неё сразу вставлять провод, можно потерять массу времени и нервов – труба будет всячески возвращаться к скрученному состоянию, препятствуя монтажу. Поэтому, на этом этапе, рекомендуем, перед заправкой и укладкой раскрутить трубу до нужной длины, обрезать, растянуть на всю длину и зафиксировать, в начале, в конце и посредине.

Дать полежать ей в таком состоянии полчаса и только тогда, заправлять кабель и закапывать. Теперь о том, как грамотно сделать соединение кабеля в земле. Тут два варианта – выполнение электрического монтажа специальной муфтой или в распаечной коробке,с соблюдением определённых, необходимых условий. Вариант с муфтой или другим, сертифицированным специальным соединением самый надёжный и быстрый, но финансово, затратный. Особенно, если соединение в земле делается, не для вводного питающего кабеля, а для обычной линии, проложенной во дворе.

Фирменная муфта для соединения кабелей от 6 — 16 мм2 кв, может стоить от 2 до 4 т.р. и использовать её, лучше, для соединения провода большого сечения и мощной нагрузкой.

Если Вы хотите выполнить правильно соединение, с меньшими финансовыми затратами, то как вариант, есть не менее надёжный способ, проверенный опытом. Во-первых, монтаж должен быть выполнен в распаечной коробке, со степенью защиты от IP 65-68.

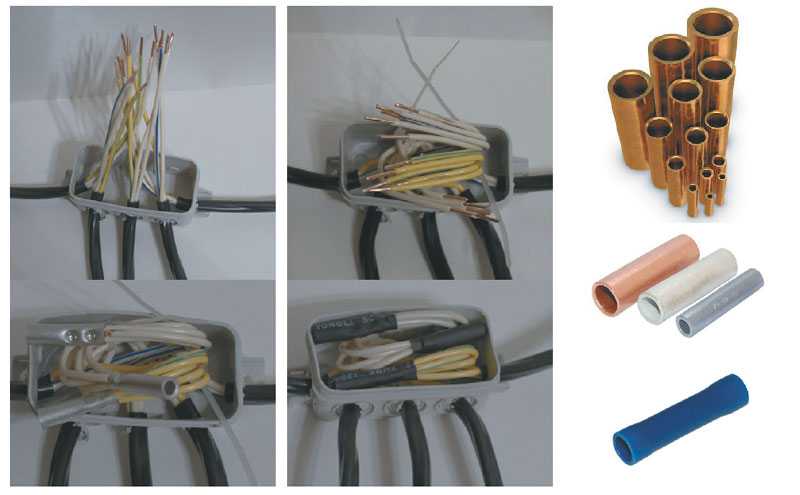

Само соединение провода можно выполнить с помощью зажимных клемников, закручивающихся колпачков или клемников ВАГО. Но, самым идеальным вариантом остаётся старая, добрая, пропаянная скрутка. Ключевой момент тут, чем заполнить коробку перед закапыванием. Единственный надёжный и правильный вариант — это битумный раствор. Настоятельно, не рекомендуем, в качестве заполнителя, использовать другие варианты заполнителя. К примеру, герметик, через 1-2 года нахождения в земле, изменит свою структуру, станет маслено-влажным и будет хорошим токопроводником. Схожая ситуация обстоит с, часто рекомендуемой, эпоксидной смолой — через несколько лет, в случае сильных перепадов температуры на улице, она может потрескается и начнёт принимать влагу. Перед закапываем соединения, необходимо обозначить его в земле — положить сверху, старый щиток, доску и т.п. Это поможет, при необходимости, быстро найти соединение и не повредить его.

Для получения бесплатной консультации по электромонтажу или вызова специалиста, заполните, пожалуйста, форму обратной связи:

• Статья
• Видео

Чаще всего необходимость проложить электрический кабель в траншее на дачном участке возникает, если нужно сделать уличное освещение на столбах либо провести электропроводку в баню. В этом случае очень важно соблюдать нормативы (в частности СНиП и ПУЭ), а также учитывать технику безопасности при электромонтажных работах. Далее мы предоставим к Вашему вниманию технологию прокладки кабеля в земле своими руками.

Содержание

1. Требования к электромонтажным работам
2. Технология укладки своими руками
3. Практические советы от специалистов
4. Нюансы при прокладке в зимнее время

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, рекомендуем учитывать следующие ограничения согласно правилам ПУЭ, СНиП и ГОСТ при электромонтажных работах:

• Глубина заложения кабеля в земле должна быть не менее 70 см. Если длина подземной линии будет менее 5 метров и при этом электропроводка будет дополнительной защищена трубой, допускается прокладывать проводник на глубине 50 см, как показано на картинке.
• Под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане (либо другой постройке) через фундамент, обязательно защитите транзитную силовую линию стальной трубой.
• Расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина технологической канавы.
• От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. Если Вы дополнительно организуете защиту кабельной линии трубой, этим правилом можно пренебречь.
• Расстояние от водопровода и канализации должно быть свыше 1 метра, а от газовой трубы – не менее 2 метров.
• Если не обойтись без пересечения кабельных линий в траншее, отделяющий слой земли должен быть от полуметра.
• Сам проводник должен быть бронированным, специально предназначенным для прокладки под землей. Бронирующий слой необходим для защиты электропроводки от грызунов и механических повреждений.
• Если Вы решили проложить кабель с помощью специальной лебедки, которая раскручивает барабан, механизм нужно дополнительно оснастить ограничителем (СНиП п.3.58). Ограничивающее устройство позволяет выполнить прокладку проводника с запасом (змейкой), чтобы не было натяжки линии.
• Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.
• Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать асбоцементную трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич категорически запрещается.
• Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

1. Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
2. Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
3. На утрамбованном дне сделайте равномерную подушку из песка, толщиной около 5-10 см.
4. Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами.
5. Проверьте готовую силовую линию с помощью мегомметра, который определит короткое замыкание, если оно есть.
6. Снимите заряд с кабеля, для чего соедините жилы с броней и замкните все на землю. Действовать нужно осторожно, при этом защитив себя резиновыми сапогами и перчатками. Желательно пригласить напарника на всякий случай.
7. Защитите проводку (если в этом есть необходимость) с помощью асбоцементной либо пластиковой трубы (к примеру, ПНД). Если Вы выбрали для защиты асбоцементную трубу, разрежьте ее вдоль, уложите внутрь проводник и соедините материал скотчем. Такая технология позволит быстро освободить электропроводку при ее ремонте.
8. Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т. к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
9. Засыпьте траншею песком. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
10. На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
11. Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
12. Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

Практические советы от специалистов

Помимо вышеуказанной инструкции рекомендуем Вам ознакомиться с некоторыми советами по отношению к прокладыванию кабеля в траншее:

1. Используйте только специальный бронированный проводник. Такие марки, как КГ, ПУНП и ААБл лучше не выбирать. Первые два кабеля не обладают достаточной защитой, а для работы с последней маркой проводника нужны определенные навыки.
2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 2-3 раза больше, чем диаметр самого эл. кабеля.
3. Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.
4. Использовать пластиковую гофрированную трубу (ДКС) для защиты электропроводки под землей запрещается. Уже через год гофра разрушиться и все ее защитные свойства, которые и так слабые, пропадут.
5. Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как: детская площадка, автостоянка, садовые дорожки.
6. Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм2 для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учитывайте, что линия должна быть бронированной.

Обзор проделанной работы

Нюансы при прокладке в зимнее время

Ну и последнее, о чем хотелось бы рассказать – можно ли прокладывать кабель под землей при низких температурах, а в частности зимой. Электромонтажные работы в зимнее время допускаются, но нужно учитывать следующие нормы и правила:

• Перед прокладкой электропроводки в траншее нужно отогреть проводник в теплом помещении либо с помощью трансформатора. Последний метод использовать не рекомендуем, если Вы с ним не сталкивались ранее, т.к. для этого нужны определенные навыки.
• После подогрева нужно быстро произвести укладку силовой линии. Если температура на улице не ниже -10 оС у Вас есть час времени, от -10 до -20 оС – не более 40 минут, ниже -20 оС – полчаса максимум. Если в зимнее время температура ниже, производить электромонтаж запрещается.
• Без предварительного подогрева допускается проложить кабель под землей в следующих случаях: если температура не ниже -5 оС, а сам проводник высокого давления; если температура не ниже -7 оС и кабель защищен изоляцией, -15 оС если изоляция ПВХ либо резиновая, -20 оС в том случае, если изоляция жил представлена полиэтиленовой оболочкой либо резиной и дополнительной свинцовой оболочкой.

Вот и все, что хотелось рассказать Вам о том, как выполнить прокладку кабеля в земле своими руками. Надеемся наши практические советы, инструкция а также предоставленные нормативы помогут Вам при монтаже в домашних условиях!

Как соединить медный и алюминиевый кабель

Многие начинающие электрики не знают, как соединить медный и алюминиевый кабель правильно. Такая необходимость возникает при частичной замене проводки. Опытные мастера предлагают методы решения этой задачи.

Соединение скруткой

Вариант официально запрещен, поскольку опасен и стает причиной пожара, замыкания из-за неудовлетворительного качества соединения. При изменении температуры в скрутке появляются зазоры, что увеличивает сопротивление, нагрев и окисление. Это приводит к потере контакта и другим проблемам.





Используя этот метод, провода обвиваются друг вокруг друга, обеспечивая контакт, что даст требуемую механическую прочность. Залудив припоем медный провод, улучшится качество соединения. Допускается монтаж одножильного, многожильного проводов предварительно залудив второй. Нужно позаботится о герметизации лаком или изолентой.

Резьбовое соединение

Когда встает вопрос, чем соединить медный и алюминиевый кабель, то надежным вариантов будет резьбовое соединение, отличающееся надежностью, безопасным контактом. Плюс – разборка, соединение большого количества проводников. Требованием считается применение пружинных шайб, исключение прямого контакта меди, алюминия.





Сначала снимается изоляция, а жилы зачищаются до блеска, скручиваются в колечки. На винт крепится пружинная, простая шайбы, провод. Комбинация повторяется в нужном количестве, а в конце устанавливается шайба и гайка. Винт затягивается до выпрямления гайки пружинного типа. При использовании многожильного медного провода, рекомендуется его залудить, что исключит необходимость установки шайбы между колечками.

Соединение клеммной колодкой

При возникновении вопроса, как подключить алюминиевый кабель к медной шине, применяется клеммная колодка. Преимущество метода заключается в его быстроте, простоте соединения, а минусом является меньшая надежность в сравнении с резьбовым.





Для соединения клеммой, провод зачищается и зажимается в ней винтом. Алюминиевые провода надо зажимать с максимальным усилием, что обеспечит требуемую надежность. Метод применяется при креплении люстр, восстановлении перебитых проводников в стене.

Неразъемное соединение

Этот вид соединений меди, алюминия имеет все плюсы резьбового метода, за исключением отсутствия возможности разбора. Для реализации задачи применяется специализированный инструмент заклепочник. Этот метод используется для оперативного соединения тонкостенных деталей, создания перегородок в помещениях. Методика отличается прочностью, оперативностью, небольшой ценой, простотой выполнения.





Заклепочник работает просто. Он поддевает, втягивает металлический стержень, который продевается в трубчатую заклепку из алюминия. Это вызывает расширение заклепки, надежную фиксацию проводов. Элемент выпускается разных размеров, длин, потому, подобрать его под конкретную задачу не составит труда.

Проводники готовятся аналогично резьбовому методу. Диаметр колечек делается немного больше от размера заклепки. Формируется следующая конструкция: алюминиевый проводник, пружинная шайба, медный проводник, плоская шайба. В конструкцию вставляется стальной стержень, а ручки заклепочника сжимаются до щелчка.

Метод отличается высокой надежностью, благодаря чему, он успешно используется для сращивания поврежденных проводов, например, при выполнении ремонта. В такой ситуации, позаботьтесь о надежной изоляции участка, чтобы исключить замыкание, возгорание.

Электрохимическая коррозия соединенных металлов

Важным аспектом при соединении металлов разного типа является их электрохимическая коррозия. Нормы устанавливают, что безопасное соединение разных металлов допускается лишь при их электрохимическом потенциале менее 0,6 мВ. Данные по различным металлам и их электрохимическом потенциале занесены в таблицу.





Проанализировав табличные данные, становится ясным, что медь, цинк имеют данный параметр в размере 0,85 мВ. Подключение по своему качеству хуже прямого контакта меди с алюминием. Это свидетельствует о низкой надежности.

Правильное соединение металлов

Если требуется соединить медный и алюминиевый кабель, как правильно подскажут специалисты магазина. В каталоге магазина имеется большой выбор кабельной продукции, в частности:

• Силовой кабель ВВГ, FRLS, LTx, ППГ,
• Контрольный кабель КВВГ, КВВГЭ,
• Провод установочный,
• Провод прогревочный ПНСВ, ПГПЖ.

Чтобы оформить заказ на сайте магазина, добавьте товар в корзину, заполните формуляр. С клиентом свяжется менеджер для уточнения деталей по заказу. С ним можно оговорить непонятные моменты получить исчерпывающую консультацию по выбору, эксплуатации кабелей в конкретных условиях. Работники магазина будут рады помочь.



Как правильно соединить антенный кабель и удлинить его

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Строение телевизионного кабеля
• 2 Как удлинить телевизионный кабель, используя f-разъемы
• 3 Соединение телевизионного кабеля пайкой
• 4 Есть ли ещё способы, которыми можно удлинить tv-кабель
• 5 Как подключить кабель к штекеру?

Часто в силу непредвиденных обстоятельств, например во время уборки или ремонта, повреждается оболочка антенны и повреждается экранная оплетка. В большинстве случаев повреждения требуют трудоемкого и затратного процесса полной замены кабеля. А иногда происходит перестановка, телевизор оказывается в другом месте и длины телевизионного провода оказывается недостаточно. Однако есть возможность самостоятельно нарастить (удлинить) телевизионный кабель с минимумом затрат в короткий промежуток времени.

Строение телевизионного кабеля

Стандартная антенна работает на частоте до 2,1 ГГц. В основном все модели телевизоров и усилители имеют параметры сопротивления 75 Ом. Самым распространенным для проведения телевизионных сетей является коаксиальный кабель. Его конструкция полностью исключает влияние на передаваемый сигнал внешних электромагнитных излучений и других издаваемых электрическими приборами помех.

Телевизионного провод состоит из следующих элементов:

1. Круглая оболочка из ПВХ.
2. Экран (оплетка, похожая на фольгу).
3. Центральная жила (медная) в изолирующем элементе.

Стандартные диаметры данного типа составляют от 4 до 8 мм. Наличие фольги на оплетке из проволоки означает, что изделие имеет хорошее качество.

Как удлинить телевизионный кабель, используя f-разъемы

Телевизоры в силу конструктивных особенностей устроены так, что сигнал телевещания принимают от антенны или другого передающего устройства. Соединение антенны с телевизором производится за счет использования телевизионного провода. Коаксиальный кабель может быть уложен стационарно и иметь заданную длину подключения к телевизору. Но иногда длины недостаточно.

Провод часто меняется полностью, если телевизор переставляется на другое место, куда старый кабель не доходит. Это неоправданно затратный процесс. Чтобы удлинить уже имеющийся шнур, можно воспользоваться одним из трех наиболее распространенных способов:

• При помощи TV удлинителя.
• Используя F-разъемы.
• Пайкой центральной жилы и экрана с помощью паяльника.

В продаже удлинители бывают от 2 до 20 метров длиной. Но это не самый удачный выход, так как удлинители недешевые и обладающие нужной длиной не всегда бывают в наличии.

Использование переходника на F-гнездо — это оптимальный вариант для быстрого и недорогого наращивания. Для данного типа соединения необходимо иметь два F-штекера с отрезками провода необходимой длины. Тип штекера подбирается по диаметру провода.

Проводится соединение коаксиального кабеля без пайки следующим образом. Сначала нужно (желательно острым ножом) вдоль на сантиметр прорезать защитную оболочку. Затем ее отогнуть и полностью удалить. Таким же способом прорезать экранирующую оплетку (это может быть фольга или сетка из проволоки). Язычки оплетки не удалять, а отогнуть назад в сторону остального отрезка. Далее с большой аккуратностью зачистить центральную жилу. Стараться при зачистке не оставлять на ней насечек. Центральная жила медная небольшие повреждения могут привести к ее механической поломке при установке штекера.

Когда оба конца отрезка зачищены, насадить или накрутить F-разъем на загнутые назад экраны. Железная основа штекера должна плотно быть насажена на экранную оболочку. Лишние торчащие остатки экрана срезать. В результате из разъема будет торчать центральная жила. Ее следует укоротить до 5 мм, чтобы штекер накручивался на остальные части конструкций F-разъемов. Разъемы для многожильных кабелей — коннекторы — крепятся также без пайки.

Соединение телевизионного кабеля пайкой

Соединение отрезков кабеля с помощью пайки можно назвать самым удобным, надежным, недорогим способом. С помощью паяльника и припоя можно надежно закрепить отрезки кабеля разных диаметров или закрепить (зафиксировать) экран из алюминиевой фольги к проволочной экранной оплетке. Такая технология позволяет без потерь передаваемого сигнала соединять любые экранированные провода (низкочастотные, высокочастотные, телевизионные и т. д.).

Прежде чем начинать пайку мест соединений, надо зачистить оба конца от изоляции на расстоянии 20 мм. Загнуть экраны назад. Центральную жилу очистить таким образом, чтобы получилась небольшая ступенька (длиной 2-3 мм) в ее изолирующем элементе. В результате медная жила будет очищена от защитного покрытия наполовину. Далее надо разделить срезанную половину изоляции и центральную жилу между собой с углом 45 градусов друг от друга.

Затем обе медные жилы нужно залудить оловянным припоем (использовать канифоль). После того как концы залужены выполнить пайку медных жил между собой. На месте пайки не должно быть наплывов, капельных образований, сосулек из потекшего олова. Если таковые есть, нужно произвести зачистку шкуркой либо надфилем до ровной поверхности. Далее легким нажимом сводим ступеньки защитного слоя вместе и изолируем место пайки.

Когда место пайки было надежно изолировано, начинаем соединение экранной оплетки обоих концов. Обратите внимание, что оплетка центральной жилы сделана на основе алюминиевой фольги, с одной стороны имеет бумажную основу, а бумага не является проводником электронных сигналов. Поэтому экранную оболочку рекомендуется укладывать бумажной основой в изолированной части центральной жилы, снаружи будет алюминиевая часть. Например, при соединении двух алюминиевых экранов нужно, чтобы алюминиевая часть одного экрана соприкасалась с алюминиевой частью другого. Это дает устойчивую проходимость сигнала и выдает необходимое качество изображения телевизионного аппарата.

После соединения экранов необходимо при помощи пайки или медной проволоки это место нужно зафиксировать. В завершение процедуры место соединения обработать несколькими слоями полихлорвиниловой изоляцией.

Есть ли ещё способы, которыми можно удлинить tv-кабель

Если нет под рукой необходимого инструмента (паяльник или обжимное устройство) или F-разъема, ТВ-кабель удлиняется при помощи скручивания центральной жилы и оплетки экрана между собой. Такой вариант считается хоть и ненадежным, но допустимым.

Как подключить кабель к штекеру?

К дополнительному способу наращивания ТВ-кабеля относится использование такого прибора, как сплиттер. При помощи этого устройства подключается сразу несколько отрезков проводов с одной передающей точки. Разработано много других способов подключения кабельной проводки к штекерам электронных конструкций, например, коннектор (штекерный разъем) служит для подключения интернет соединения. Так как интернет-кабель многожильный, штекерный разъем такого типа соединяется при помощи обжимки.

Благодаря развитию современной радиоэлектроники существует множество вариантов использования и конструктивных особенностей, кабельных соединителей и штекеров, поэтому сложностей с удлинением кабеля не будет.
