Кабель ПВС — технические характеристики и применение проводов

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

1 Конструкция
2 Эксплуатационные характеристики и сфера применения
3 Технические характеристики
4 Каким нормативным документом регламентируется использование

Провод ПВС широко применяется в быту для подключения различных электроприборов. Он состоит из нескольких изолированных жил, находящихся внутри ПВХ-оболочки. Его особенность состоит в том, что каждая жила представляет собой жгут, состоящий из нескольких скрученных между собой медных проволок.

Кабель ПВС может эксплуатироваться на открытом воздухе при минусовых температурах и в жаркую погоду летом. Изделие обладает хорошей гибкостью, что позволяет использовать его для подключения переносных устройств. Также его ценное свойство — высокая устойчивость к механическим нагрузкам.

На ключевые параметры изделия указывает название, которое расшифровывается, как проводниково-кабельное изделие с ПВХ-оболочкой соединительное. Оно имеет стандартное круглое сечение. Количество медных проводников — от двух до пяти, а их сечение может составлять 0,75-2,5 мм².

Маркировка, помимо аббревиатуры, включает наименование производителя и две цифры, например, 2 x 0,75. Первое число означает количество проводников, в данном случае их два. Вторая цифра 0,75 — это сечение в квадратных миллиметрах, которое у всех жгутов в составе кабеля одинаковое.

Конструкция

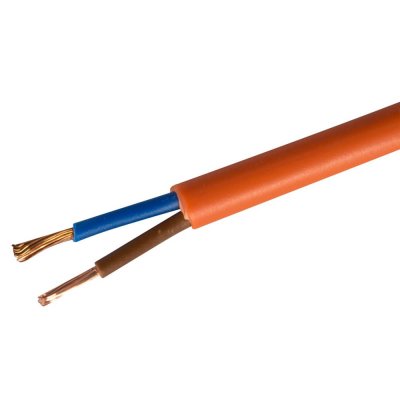

Если рассматривать устройство провода ПВС, то он состоит из нескольких частей:

Жила токопроводящая — изготовлена из прочной меди пятого класса. Производится в соответствии с ГОСТ 22483.
ПВХ-изоляция — в соответствии с принятыми стандартами для каждой токопроводящей компоненты подбирается свой цвет.
Оболочка — заполняет пространство между изолированными компонентами, формируя изделие с круглым сечением.

Медные жгуты покрыты изоляционным слоем и не имеют наполнителя. Если кабель пятижильный, разрешается скручивать их вокруг сердечника. Изоляция выполняется из поливинилхлоридного пластика, выпускаемого в различных расцветках. Преимущество проводов ПВХ — в случае пожара изоляционный материал не вызывает распространение огня. Конечно, при серьезном пожаре он загорится, но не будет поддерживать горение.

Изолированные проводники помещены в защитную оболочку, которая не просто плотно прилегает, а закрывает пустоты между отдельными шнурами. Благодаря ей шнур сохраняет целостность и не перегибается в процессе использования. Поэтому он достаточно прочный и способен прослужить более пяти лет даже при частых сматываниях и перегибах.

Эксплуатационные характеристики и сфера применения

Для подключения электроинструмента, бытовой и оргтехники нередко применяется провод ПВС. Назначение определенной модификации зависит от ее сечения. Модели с малым сечением подходят для маломощных приборов, а с большим — для стиральных машин, болгарок и другого мощного оборудования. Кабель ПВС пригоден для прокладки в труднодоступных участках благодаря своей гибкости, однако, он имеет ограниченный ресурс.

Применение гибких проводов ПВС оправдано в различных электронных устройствах. За счет устойчивости к широкому диапазону температур, он используется даже на улице. Его часто применяют для подключения садовой техники на даче — газонокосилок, насосов, электропил.

Провод ПВС задействуют при производстве удлинителей, в том числе, промышленного назначения. Он способен работать с напряжением 380 или 660 В. Защищен наружной оболочкой, снижающей воздействие внешних факторов. Проводник изготовлен из меди, устойчивость к деформации изгиба у него выше, чем у алюминиевого, а электрическое сопротивление ниже.

Этот электрический шнур часто используют при устройстве внутренней проводки внутри здания. В таком случае требуется спаять смотанные жилы в местах подсоединения к распределительным коробкам и розеткам. Данная операция не является трудоемкой, однако способна отнять много времени и увеличить продолжительность монтажных работ.

Технические характеристики

Изделие обладает рядом параметров, определяемых принятыми стандартами ГОСТ.

Основные технические характеристики представлены ниже:

Устойчивость к диапазону температур от -40 градусов до 40.
Допустимая температура нагрева медного элемента -70 °С, минимальная температура для проведения монтажных работ -20 градусов.
В случае одиночной укладки, материал оплетки не распространяет горение. Однако оболочка подвергается воздействию высоких температур.
Срок службы — при постоянных перегибах 6 лет и 10 лет в составе стационарных систем, однако обязательным условием является соблюдение правил эксплуатации.

Кабель ПВС подбирают с учетом взаимосвязанных параметров, определяемых в ГОСТ 22483:

Количество жил — 2-5 и их сечение — от 2×0,75 до 5×2,5 мм².
Число проволок и их диаметр — от 24×0,2 до 50×0,25 мм.
Масса 1 км кабеля — минимальный 55,76 кг, максимальный 257,61кг.
Наружный диаметр — 6,4-12,4 мм.
Максимальный диаметр — 7,2-13,9 мм.

Чтобы вычислить оптимальные технические характеристики проводов ПВС, удобно использовать справочную литературу. Данный параметр определяет толщину изоляционного слоя, которая составляет 0,6-0,8 миллиметров. Наружная оболочка имеет толщину в пределах 0,8-1,2 мм.

Каким нормативным документом регламентируется использование

Правила эксплуатации оговариваются в ГОСТах и ПУЭ, согласно которым представленная модификация подходит для стационарной укладки внутри квартиры. Кабель ПВС технические характеристики позволяют применять его для подключения различных электроприборов и удлинителей. Единственное ограничение в использовании — он не подходит для прокладки в составе уличной сети.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Виды и характеристики проводов ПВС, маркировка, назначение и аналоги • Мир электрики

Содержание

ПВС и его технические характеристики
Технические характеристики
Маркировка и виды провода
Аналоги шнура с изоляцией из поливинилхлорида
Монтаж кабеля

Самый доступный и популярный кабель при прокладке электросетей — это провод ПВС. Его используют в бытовых и производственных целях, дополнительно изолировать его не требуется. Оптимальное соотношение цены и качества, а также широкий диапазон возлагаемых электронагрузок делает провод высоко востребованным.

ПВС и его технические характеристики

Расшифровка ПВС следующая: П — провод, В — изоляция из поливинилхлорида, С — соединительный. Этот вид кабеля имеет множество модификаций, практически на каждый случай и любую потребность. Основные его отличия — это вес, количество жил и сечение. По конструкции ПВС имеет следующие отличия:

Жилы — в готовом изделии бывает две, три, четыре или пять жил, редко встречается многожильный кабель из семи жил.
Диаметр жил — различают 5,7 мм и выше, до 13,9 мм., измеряются жилы по наружному диаметру.
Сечение — минимальный размер 0,5 мм, а максимальный 25 мм., стоит отметить что крайние размеры на практике используются очень редко.
Строение жилы — может быть медное, многопроволочное или гибкое.
Вес — зависит от жил, вес одного километра кабеля варьирует между 54 кг и 256 кг.

Цвет — цветовая маркировка жил меняется от их количества.

Изоляционный материал, независимо от конструктивных особенностей провода, всегда будет выполнен из ПВХ. Какова бы ни была конструкция, кабель неизменно выполняется согласно ГОСТу и иным нормативным документам.

Технические характеристики

Универсальным кабелем ПВС делает его способность проводить электроэнергию как на маломощные приборы, так и на приборы с потреблением электричества до 660 Вт. Срок службы кабеля составляет не менее шести лет (или 5 тыс. часов работы).

Преимущества кабеля:

Главным преимуществом ПВС является гибкость, шнур довольно мягкий и это позволяет прокладывать его в самых сложных системах с большим количеством изгибов.
Высококачественная, устойчивая к внешним воздействиям и повреждениям оболочки кабеля, требования к которой диктуются ГОСТом.
Цветовая маркировка жил значительно упрощает монтаж и ремонт кабеля: ориентируясь на цвет, можно определить назначение повреждённой жилы.
Применение при внутреннем и внешнем монтаже, подключение бытовых электроприборов и техники.
Рабочий температурный диапазон составляет −25…40 С.
Работа в помещениях с показателем влажности 98%.
На протяжении пяти минут выдерживает напряжение в 2 кВт.

Все жилы шнура имеют свой цвет, свидетельствующий о том или ином назначении. Цветовое обозначение следующее:

Проводники тока окрашиваются в серый, чёрный, красный и жёлтый цвета и имеют аббревиатуру ТПЖ — токопроводящая жила.
Ноль окрашен в синий цвет.
Земля обозначается зелёным либо жёлто-зелёным цветом, хотя в структуре провода встречается редко.

Маркировка и виды провода

Большой выбор ПВС значительно облегчит монтаж электросетей, но прежде чем приступить к разводке сети необходимо верно подобрать провод, ориентируясь на его марку. Маркировка кабеля говорит о количестве жил и об их сечении, наносится она по наружной поверхности провода. Состоит маркировка из букв «ПВС», далее указывается количество жил (2, 3 и т. д.), после знака «х» указывается сечение жил провода. Кроме того, в маркировке бывают дополнительные буквенные значения, такие как

Провод из лужёной меди добавляет в маркировке букву «Л».
Устойчивость кабеля к грибкам и плесени обозначается буквой «Т».
О наличии алюминиевых жил свидетельствует буква «А».
Бронированный провод отмечается буквой «Б».
Использование в оболочке самозатухающего материала обозначается буквами «ПС».
Отсутствие изоляции отмечено буквой «Г».
Плоская форма провода обозначена «ШВ».
В оболочке провода с отметкой «ПВ» использована вулканизированная резина.
Буквенное обозначение «Y» говорит о высокотемпературных особенностях провода, его эксплуатация допустима при 40 градусах с отметкой плюс, при работе с таким проводом нужно помнить о температурном рабочем пределе в +70С.

Силовой кабель обозначается буквами «СП».
Буква «В» в маркировке может встречаться несколько раз, здесь важна последовательность, первая «В» говорит о ПВХ изоляции, вторая «В» — ПВХ оболочка.
«ШВ» — наружный кабель.
«АБ» — броня из алюминия.
«СА» — броня из свинца.
«Л» — лента из лавсана. Две «Л» говорят о двойной ленте из лавсана.
«Т» — телефонный кабель.

Читая расшифровку провода ПВС, очень важно понимать последовательность буквенного обозначения, не теряясь и не путаясь в их количестве. Существуют

кабели, «чтение» которых может вызвать затруднения:

Расшифровка КСПВ — предназначен для системной передачи, выполнен в виниловой оболочке.
КПСВВ — выполнен в виниловой изоляции и оболочке, предназначен для систем пожаротушения.
КПСВЭВ — виниловая изоляция и оболочка, с экраном и используется для систем пожаротушения.
Расшифровка ПНСВ — в структуре использована стальная жила в виниловой оболочке.
Расшифровка ПВ1 и ПВ3 — изоляция из винила первого и третьего классов.
Расшифровка ШВВП — плоский шнур в виниловой изоляции и оболочке.
ПУНП — плоский и универсальный шнур.

К сожалению, обозначение шнура не интернационально. Шнур, предназначенный для одной и той же цели, у разных стран-производителей может обозначаться по-разному. К примеру, шнуры итальянского производства имеют такие отличия в маркировке:

ОПВС — шнур круглый.
F — гибкие жилы.
R — изоляция из ПВХ.

Аналоги шнура с изоляцией из поливинилхлорида

Несмотря на универсальность соединительного провода существуют не менее востребованные аналоги, которые имеют идентичные свойства и характеристики, внешний вид и требования к монтажу. Такие проводы также

выполняются согласно ГОСТу и делятся на три основные группы.

Высокотемпературные кабели.
Гибкие кабели.
Плоские кабели.

К аналогам высокотемпературного кабеля относится ПВСнг-LS, он активно используется в проводке с повышенными требованиями к пожаробезопасности. Его маркировка говорит о невысоких горючих свойствах и низкому дымообразованию вовремя пожара. Этот кабель состоит из пяти жил, а внешняя оболочка также выполнена из ПВХ и имеет белый цвет.

Кабель может работать при минимальной температуре -40С, и максимальной +40С, с максимальной рабочей температурой +70С.

Аналог гибкого кабеля, кабель с маркировкой КГ, обладает высокой устойчивостью к повышенной влажности и открытому воздуху, хотя эксплуатационный срок не всегда доходит до пяти лет. Этот провод устойчив к многократной размотке и смотки, резиновый кожух изоляции обладает высокой устойчивостью к низким температурам, но не ниже 60С. Провод активно применяют при сварочных работах и на речных судах. В структуре провода бывает от одной до пяти жил.

В проведении осветительных сетей часто используют аналоги гибкого кабеля ПУГНП или ПБППГ, АПУНП, ПГВВП.

Расшифровка ПУГНП свидетельствует о том, что провод гибкий, плоский и универсальный. Его внешняя оболочка не подходит для наружного использования, поэтому широкое применение он нашёл в бытовой электропроводки. Срок эксплуатации этого провода составляет 15 лет.

Монтаж кабеля

Проведение электромонтажных работ требует строгого соблюдения техники безопасности. Кроме проведения работ подходящим инструментом и применением защитных средств, нужно помнить об обработке концевиков шнура. Качественное, надёжное соединение провода гарантирует длительную работу электросети без перебоев и чрезвычайных происшествий.

Обработка и соединение концевиков производится при помощи специального соединения с применением обжимного инструмента. Эта процедура не отнимает много времени, но несёт большую значимость.

Подбирая кабель для запланированных работ, не стоит останавливать свой выбор на требуемом сечении, лучше взять сечение чуть больше, чтобы провод не работал на пределе. Запас рабочего ресурса позволит значительно увеличить срок службы электропроводки.

технические характеристики и область применения кабеля ПВСнг (а) ls

Как следует из названия, провод ПВСнг ls применяется в качестве соединительного кабеля для подключения различного оборудования, электрических инструментов или бытовых приборов к сети. Провод имеет круглое сечение и герметичную эластичную оболочку из поливинилхлорида.

Соединительный провод ПВСнг (а) ls – расшифровка названия

В названии кабеля первые три буквы аббревиатуры говорят о типе изделия и его назначении: (П) говорит о том, что перед нами провод, (В) обозначает тип изоляции – ПВХ, индекс (С) выдает соединительный кабель. Обозначение (нг) ставят на кабели, не распространяющие горение, а индекс (а) говорит о классе не распространения горения «А». Обозначение (ls) также имеет отношение к пожарной безопасности. Такой индекс ставят на кабели ПВСнг ls с изоляцией из полимера с пониженным дымовыделением и пониженной горючестью.

Помимо буквенных обозначений, в названии кабеля также присутствуют два цифровых индекса, идущих друг за другом через знак «х». Первая цифра в этом случае будет значить количество токопроводящих жил кабеля ПВСнг (а) ls, вторая – сечение каждой жилы.

Конструкция провод ПВСнг ls и отличие от других модификаций

Конструкция провод ПВСнг ls мало чем отличается от других соединительных кабелей. Это круглое в сечении изделие, состоящее из одной или нескольких токопроводящих жил, состоящих из скрученных медных проволок. Каждая жила имеет собственную изоляцию из ПВХ. Внешняя оболочка провода выполнена из того же материала.

Цвет провода ПВСнг ls может быть таким, каким захочет производитель или клиент. Но цвета изоляции жил регламентируются общими правилами. Заземляющий элемент отличается изоляцией желто-зеленого цвета или окрашен в продольные либо поперечные желтые и зеленые полосы. Нейтральный провод закрыт синей или голубой изоляцией. Фаза кабеля может быть обозначена одним из нескольких цветов. Тут все будет зависеть о того, купить провод ПВСнг ls какого производителя вам посчастливилось. Допустимо использование серой, черной, красной, белой, розовой, коричневой, бирюзовой, оранжевой и фиолетовой изоляции.

Назначение ПВСнг (a) ls и его технические характеристики

Назначение кабеля следует из расшифровки названия провода ПВСнг (а) ls – область его применения ограничена соединением различных электроприборов, инструментов и оборудования с сетью. Изделие может применяться в качестве бытового удлинителя и, в некоторых случаях, для устройства электропроводки. Однако следует помнить, что провод ПВСнг ls будет оптимальным решением для прокладки проводки только на непродолжительный период и в труднодоступных местах, в других случаях лучше справятся аналоги кабеля с более продолжительным сроком службы.

Кабель ПВСнг ls и его технические характеристики

Провод имеет ряд ограничений для применения. Из-за того, что полимерная оболочка и изоляция токопроводящих жил теряют эластичность под воздействием ультрафиолета, для ПВСнг ls не желательно применение вне помещений. Также не рекомендуется эксплуатация кабеля при температурах ниже –25 градусов. При стационарном монтаже провод можно использовать в морозы до – 40. Нагрев токопроводящих жил допускается до +75 градусов. Длительное воздействие более высокой температуры приведет к потере эластичность изоляции провода.

Кабель ПВСнг ls соответствует требованиям ГОСТ для не распространяющих горения проводов. Индекс «а» говорит о том, что кабель может использоваться при групповой прокладке. При пиролизе изоляции или оболочки провода дымовыделение не приводит к потере светопроницаемости более чем на 50%.

Важно помнить, что от того, как будет эксплуатироваться провод ПВСнг ls, будет зависеть его срок службы. При подвижном монтаже кабель прослужит не менее 6-и лет, при стационарном – не менее 10-и лет.

Нормы безопасности для кабелей ПВСнг (а) ls и сертификаты соответствия на них

Соединительные кабели пользуются большим спросом у строительных компаний, промышленных предприятий и частных потребителей. Из-за этого на рынке существует большое количество кабелей ПВСнг (а) ls, цена которых значительно ниже, чем у крупных, проверенных временем производителей. К сожалению, почти все из них не отвечают заявленным требованиям качества и пожарной безопасности. Они быстро выходят из строя, а их эксплуатация может привести к серьезным неприятностям.

Чтобы защитить потребителей от неприятных, а часто и трагичных последствий, производители качественной продукции получают на свои изделия сертификаты соответствия. У таких проводов ПВСнг ls, как правило, выше цена, зато производитель гарантирует, что кабель может использоваться по назначению без риска для окружающих.

Чтобы купить кабель ПВСнг ls который будет соответствовать требованиям ГОСТ, обязательно спрашивайте сертификат соответствия. Это убережет вас от многих трат в будущем.

Цена, наличие

Внимание, уточняйте цену и наличие по телефонам филиала в Вашем регионе.

Москва
+7 (499) 350-84-01

Санкт-Петербург
+7 (812) 309-56-65

Екатеринбург
+ 7 (343) 384-55-83

Краснодар
+ 7 (861) 203-36-35

Нижний Новгород
+ 7 (831) 429-06-30

Телефоны в других регионах

Количество и сечение жил, шт. х кв. мм	Заказать	Расчетная масса кабеля, кг/км	Расчетный наружный диаметр, мм
ПВСНГ-LS 2х0,75	от 15р/м	57,8	6,4
ПВСНГ-LS 2х1,00	от 19р/м	65,8	6,7
ПВСНГ-LS 2х1,50	от 23р/м	89,8	7,7
ПВСНГ-LS 2х2,50	от 40р/м	136,3	9,4
ПВСНГ-LS 2х4	от 61р/м	—	—
ПВСНГ-LS 2х6	от 92р/м	—	—
ПВСНГ-LS 2х10	от 145р/м	—	—
ПВСНГ-LS 2х16	от 218р/м	—	—
ПВСНГ-LS 3х0,75	от 20р/м	67,8	6,8
ПВСНГ-LS 3х1,00	от 23р/м	78,3	7,1
ПВСНГ-LS 3х1,50	от 33р/м	111,5	8,4
ПВСНГ-LS 3х2,50	от 54р/м	169,1	10,2
ПВСНГ-LS 3х4	от 75р/м	—	—
ПВСНГ-LS 3х6	от 126р/м	—	—
ПВСНГ-LS 3х10	от 187р/м	—	—
ПВСНГ-LS 3х16	от 278р/м	—	—
ПВСНГ-LS 4х0,75	от 24р/м	76,6	7,4
ПВСНГ-LS 4х1,00	от 29р/м	98,3	7,9
ПВСНГ-LS 4х1,50	от 46р/м	139,5	9,4
ПВСНГ-LS 4х2,50	от 75р/м	205,6	11,1
ПВСНГ-LS 4х4	от 106р/м	—	—
ПВСНГ-LS 4х6	от 169р/м	—	—
ПВСНГ-LS 4х10	от 244р/м	—	—
ПВСНГ-LS 4х16	от 367р/м	—	—
ПВСНГ-LS 5х0,75	от 35р/м	102,9	8,3
ПВСНГ-LS 5х1,00	от 38р/м	119,8	8,7
ПВСНГ-LS 5х1,50	от 59р/м	175,0	10,5
ПВСНГ-LS 5х2,50	от 98р/м	257,7	12,4
ПВСНГ-LS 5х4	от 137р/м	—	—
ПВСНГ-LS 5х6	от 210р/м	—	—
ПВСНГ-LS 5х10	от 300р/м	—	—
ПВСНГ-LS 5х16	от 452р/м	—	—

Провод ПВС — Дмитров Кабель

Число и сечение жил(мм²)

2×0,50

3×0,50

4×0,50

5×0,50

ТУ 16. К151-006-2016

2×0,75
2×1,00
2×1,50
2×2,50

3×0,75
3×1,00
3×1,50
3×2,50

4×0,75
4×1,00
4×1,50
4×2,50

5×0,75
5×1,00
5×1,50
5×2,50

ГОСТ 7399-97

Расцветка жил

Число жил	Расцветка жил
Число жил	провод с заземляющей жилой	провод без заземляющей жилы
2	—	голубой, коричневый
3	зелено-желтый, голубой, коричневый	голубой, черный, коричневый
4	зелено-желтый, голубой, черный, коричневый,	голубой, черный, коричневый, черный или коричневый
5	зелено-желтый, голубой, черный, коричневый, черный или коричневый	голубой, черный, коричневый, черный или коричневый, черный или коричневый

Технические характеристики

Область применения проводов марки ПВС и шнуров марки ШВВП определена их названием – это соединительные шнуры и провода для многочисленной электробытовой аппаратуры и сложнобытовой техники, начиная от мощных электропечей, стиральных машин и холодильников и заканчивая настольными светильниками и бра. Другим назначением может быть подключение различной техники хозяйственного назначения, правда здесь следует учитывать ограничения по климатическому использованию, распространяющиеся на данный провод.

ШВВП – Шнур с параллельными жилами, с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий на напряжение до 380 В для систем 380/380 В для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления удлинительных шнуров.

ПВС – Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхло-ридной оболочкой, гибкий, на напряжение до 380 В для систем 380/660 для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления удлинительных шнуров.

В соответствие со схемой подключения защитного заземления и количеством фаз питающей сети электроприборов, он может содержать от двух до пяти гибких медных жил, площадью сечений 0.5 – 2,5 мм². Использование многопроволочных жил обеспечивает достаточную гибкость, что важно для силовых электрических шнуров и проводов, а двойная изоляция, включая ПВХ оболочку, представляет собой надежную электрозащиту

Обратим внимание на расшифровку маркировки соединительных проводов и шнуров, которые следует относить к многочисленному семейству силовых проводов общего назначения:

Соединительные шнуры марки ШВВП

«Ш» означает шнур;
«В» указывает на материал изоляции, в данном случае это ПВХ пластикат;
«В» указывает на материал защитной оболочки, в данном случае это ПВХ пластикат;
«П» плоский.

Соединительные провода марки ПВС

«П» означает провод;
«В» указывает на материал изоляции, в данном случае это ПВХ пластикат;
«С» свидетельствует о функциональном назначении провода – соединительный.

Из поливинилхлоридного пластиката выполнена не только изоляция жил, но и защитная оболочка соединительного провода.

Первое, на что следует обращать внимание при выборе любого электрического шнура или провода – число и сечение жил, подбираемые в соответствии с условиями эксплуатации. Подбирать провод или шнур нужно в зависимости от мощности электрических приборов, которые будут через него подключаться к сети.

Ниже приведены данные номинальных токовых нагрузок:

Номинальное сечение жилы, мм2	Номинальная токовая нагрузка А, не более
0,5	2,5
0,75	6
1	10
1,5	16
2,5	25

Основное преимущество – относительно легкий вес, мягкость и гибкость шнура. Это дает возможность провести укладку в сложных системах, конструкциях с крутым радиусом перехода, большим количеством изгибов и поворотов. Минимальный радиус изгиба шнуров марки ШВВП при эксплуатации должен быть не менее 80 мм для всех сечений, проводов марки ПВС номинальным сечением токопроводящих жил 0,75 и 1 мм² не менее 80 мм, а 1,5 и 2,5 мм² не менее 120 мм.

Провода и шнуры марки ШВВП и ПВС предназначены для эксплуатации при температуре окружающей среды от минус 25 до плюс 40 °С

Поливинилхлоридный пластикат разлагается при длительном облучении ультрафиолетовым излучением. Поэтому, несмотря на разрешение использования на открытом воздухе, на улице необходимо принимать меры защиты от прямых солнечных лучей. Гофрированный шланг или труба защитит, увеличив срок безаварийной эксплуатации в разы.

Провод ПВС прекрасно подходит для изготовления электрических бытовых удлинителей, для ремонта бытовой аппаратуры (замены шнуров питания), однако от использования его при монтаже скрытой проводки лучше воздержаться.

Установленная безотказная наработка для проводов и шнуров марок ШВВП, ПВС не менее 5000 ч., для проводов и шнуров марок ШВВП, ПВС, применяемых в стационарных электроприборах 12000 ч.

Срок службы проводов и шнуров, при установленной безотказной наработке и соблюдении условий эксплуатации, хранения и транспортирования, составляет не менее 6 лет, а для проводов и шнуров марок ШВВП, ПВС, применяемых в стационарных электроприборах, не менее 10 лет.

ТОКОПРОВОДЯЩАЯ ЖИЛА

Медная, многопроволочная, повышенной гибкости (класс 5).

ИЗОЛЯЦИЯ

Поливинилхлоридный пластикат, изолированные жилы имеют отличительную расцветку и скручены.

НАРУЖНАЯ ОБОЛОЧКА

ПВХ пластикат. Цвет оболочки: белый, черный.

Кабель/Провод ПВС. назначение силовой провод назначение силовой провод

Уважаемые клиенты!

Изменяется график работы в организации!

Самара, ул. Санфировой, д. 3 — Пн-Пт 9:00-18:00
Самара, 5 поселок Киркомбината, д. 5 — Пн-Пт 9:00-17:00

Сб и Вс Выходной

ПВС назначение силовой провод

В наличии:

Сортировка:

Cечение по-возрастаниюCечение по-убываниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Модель (А — Я)Модель (Я — А)

Показать:

21255075100
