ШВВП или ПВС. Выбираем правильно!

Удлинители RUCELF, продажи которых стартовали в начале 2018 года, с каждым  месяцем стабильно увеличивают коэффициент востребованности у пользователей. Покупатели по достоинству оценили высокое качество и эффективную работоспособность этих изделий.

Удлинители RUCELF можно приобрести у официальных дистрибьюторов. Посмотрите СПИСОК всех  дистрибьюторов.

Ассортимент удлинителей RUCELF включает в себя  широкий модельный ряд устройств. Пользователь может выбрать удлинитель с необходимым количеством розеточных гнезд (от 2 до 4), длиной шнура до 7м включительно, а также изделие с дополнительной защитой от короткого замыкания или без такого.

Отдельное внимание при выборе стоит уделить типу питающего провода устройства. Удлинители RUCELF представлены в двух вариантах: модели Эконом со шнуром ШВВП и модели Стандарт и Премиум  со шнуром ПВС.

Значение маркировок

Провод ШВВП – это плоский гибкий кабель, предназначенный для подключения бытовой техники. При этом питающее напряжение не должно  превышать 380В.

Значение букв в маркировке ШВВП

Ш	В	В	П
Шнур. Главное отличие шнура от провода – его повышенная гибкость и обязательную изоляцию.	Обозначает материал внешней изоляции кабеля. В данном случае – винил. Другое название – оболочка из ПВХ пластика.	Обозначает материал внутренней изоляции проводников кабеля. В данном случае винил. Другое название – оболочка из ПВХ пластика.	Обозначает форму кабеля. В данном случае – форма плоская.



Не менее важные факторы, влияющие на рабочие характеристики питающего шнура – количество жил (проводников) и их сечение. Удлинители RUCELF модели Эконом  укомплектованы кабелями с 2 жилами, сечение которых 0,75мм2. Такие изделия выдерживают номинальную токовую нагрузку равную 6А, что оптимально для использования с домашней бытовой техникой.

Схема ШВВП

1 – Многопроволочная медная проводящая жила

2 – Внутренняя изоляция из ПВХ-пластика

3 – Внешняя изоляция из ПВХ-пластика

Провод ПВС – гибкий электрический кабель широкого спектра применения: прокладка проводов внутри помещения, подключение техники, как с низкой потребляемой мощностью, так и профессионального электрооборудования с номинальным напряжением до 660В.

Значение букв в маркировке ПВС

П	В	С
Провод. Менее гибкий, чем шнур. Однако имеет чуть более прочную структуру.	Обозначает материал изоляции кабеля. В данном случае – винил. Другое название – оболочка из ПВХ пластика.	Обозначает, что кабеля является соединительным. Т.е. его нельзя использовать для прокладки электрических сетей.



ПВС шнуры удлинителей RUCELF представлены в нескольких вариантах от 20,75мм2 до 31мм2. Таким образом пользователь может подобрать модель изделия подходящую под конкретные нужды или выбрать универсальный вариант.

Параметры, мм2	Расшифровка	Номинальный ток, А
2*0,75	2 жилы (проводника), сечение которых 0,75мм2	6
2*1	2 жилы (проводника), сечение которых 1мм2	10
3*0,75	3 жилы (проводника), сечение которых 0,75мм2	6
3*1	3 жилы (проводника), сечение которых 1мм2	10



Схема ПВС

1 – Изоляция из ПВХ-пластика

2 — Многопроволочная медная проводящая жила

Отличия ПВС от ШВВП

На первый взгляд может показаться, что данные виды проводов не имеют существенных отличий. Однако конструкция каждого шнура выполнена с учетом его эксплуатационных данных.

Так, кабель ШВВП предназначен для менее мощной техники, чем ПВС. Обусловлено это тем, что жилы в ПВС проводе скручены и покрыты более толстым слоем изоляционного материала, а это обеспечивает более высокие показатели надежности. Проводники в ШВВП кабеле расположены параллельно друг другу. Такая конструкция более экономична с точки зрения расходных материалов, но менее устойчива к внешним воздействиям.

Общие сравнительные характеристики ШВВП и ПВС проводов.

Характеристики	ШВВП	ПВС
Номинальное рабочее напряжение, кВТ	0,4	0,66
Температура эксплуатации, °С	От -25 до +40	От -40 до +40
Форма провода	Плоская	Круглая
Число жил, шт	От 2 до 3	От 2 до 5
Сечение жил, мм2	От 0,5 до 4	От 0,75 до 16
Расчетная масс, кг/км	32,5 (2*0,75)	57,6 (2*0,75)
Цена	Ниже, чем у ПВС	Выше, чем у ШВВП



Небольшой вывод

Подводя итог, можно отметить, что каждый из представленных видов питающих шнуров имеет ряд преимуществ. Однако, выбирая удлинитель, необходимо заранее определить, с какой именно техникой будет взаимодействовать изделие. Для бытовой и небольшой офисной техники подойдут удлинители с проводом ШВВП. А для более мощного или профессионального оборудования – выбирайте устройства с ПВС шнуром.

Преимущественные отличия ШВВП и ПВС проводов

Характеристики	ШВВП	ПВС
Рекомендуемая подключаемая техника	Бытовые приборы, офисная техника	Бытовые приборы, офисная техника, профессиональное оборудование, мощная электротехника
Габариты	Компактные размеры, небольшой вес, повышенная гибкость шнура	Компактные размеры, тяжелее ≈1.5 раз по сравнение с аналогичной моделью ШВВП, повышенная прочность шнура
Цена	Ниже, чем у ПВС	Выше, чем у ШВВП



Обратите внимание и на другие технические характеристики удлинителей RUCELF в нашем КАТАЛОГЕ.

Свои вопросы и замечания направляйте на [email protected]

Ещё больше электрооборудования бренда RUCELF  на официальном сайте компании производителя.

Мы будем рады общению! Смело пишите и звоните нам.

Воспользуйтесь любой удобной формой связи на нашем сайте.

Остались вопросы? Звоните +7 (496) 619-28-03.

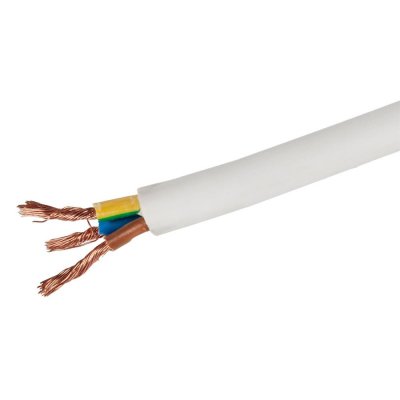

Особенности провода ПВС

Кабель или, как  его часто называют, провод ПВС, является медным гибким кабелем многоцелевого назначения. Одним из главных его достоинств является большая  гибкость и большая прочность на разрыв. Жилы кабеля изготавливаются в виде многопроволочной структуры, значение гибкости кабеля по ГОСТу равно 5. Это показатель очень высокий , особенно с учетом отличной сопротивляемости его к деформациям и механическим нагрузкам.

Как внешняя, так и внутренняя изоляция провода ПВС изготавливаются из поливинилхлоридного пластика, при этом каждая жила имеет свой цвет.

Каждая отдельная жила, скрученная по спирали, защищена собственным тонким слоем пластика, а внешняя оболочка, обеспечивая проводу хорошую защиту, имеет круглую форму и полностью заполняет пустоты между круглыми жилами. А это, собственно, и есть весь секрет механической прочности кабеля ПВС.

Утолщенная внешняя изоляция из ПВХ  защищает медные жилы от механических повреждений и  быстро восстанавливает первоначальную форму после механической деформации, а медные жилы обеспечивают высокую электропроводность и прочность при разрыве.

Кабель ПВС чаще всего имеет окраску белого цвета, а внутренние жилы кабеля окрашены в цвета по принятым международным стандартам, что значительно облегчает работу при монтаже электроустановок и сборке электрических схем.

Из-за высокой стойкости к  механических и природным воздействиям провод ПВС очень часто используют при подключении переносных электроприемников различной мощности: от маломощной бытовой техники типа электрочайника или газонокосилки до электропотребителей большой мощности, а также промышленных установок.

Эта возможность  имеется благодаря  выпуску широкого спектра сечений кабеля ПВС, выпуск которых налажен во всем стандартном спектре сечений от малого диаметра в 0,75 до большого 16 кв. мм. Все стандартные сечения при этом выпускаются с различным количеством жил: две, три, четыре и пятижильные кабеля ПВС. А это, в свою, очередь закрывает все потребности низковольтных сетей: как однофазной сети напряжением в 220 вольт, так и промышленной трехфазной сети напряжением в 0.4 киловольта.

В быту кабель ПВС используется не только как шнур для подключения к розетке но и часто его используют для монтажа сетей внутреннего освещения, розеточных сетей и в качестве вводных проводников.

Кабель ПВС выпускается в нескольких температурных исполнениях: Т, У, УХЛ. Кабель исполнения У может эксплуатироваться при температуре нижнего предела -40 и верхнего +40 градусов по Цельсию. Кабеля других исполнений до -25 градусов.

По пожарной безопасности кабеля ПВС также соответствуют всем существующим нормам и правилам.

Срок службы (нормативный) кабеля ПВС составляет 6 лет, а при монтаже в установках стационарного типа — 10 лет.

Качество ПВС проводов регламентируется техническими условиями ТУ 16.К01-49-2005 и ГОСТом 7399-97.

Хочется добавить, что использование кабеля ПВС, в ряде случаев является без альтернативным, например данный провод очень подходит для подключения светодиодной ленты ТМ Новолампа, также можно подключать ленту светодиодную RGB, светодиодную ленту 3528 и 5050. Кабель очень удобен при подключении подобных светодиодных лент, он обладает не меньшей гибкостью, чем данный материал.

. Кабель ПВХ или полиуретан

: как выбрать Кабель ПВХ или полиуретан

: как выбрать

Подготовить предложение

Чтобы получить доступ, войдите или Создать учетную запись

{{эта.модель}} {{ this.series_title }}

{{это. количество}} Икс

$ {{#strip_cents this.list_price}}{{this.list_price}}{{/strip_cents}}

2. Компания
3. Баннерный блог
4. Кабель из ПВХ или кабель из полиуретана: как выбрать

Кабели

являются неотъемлемой частью любого промышленного применения. Важно убедиться, что вы выбрали подходящий материал кабеля для окружающей среды, особенно там, где присутствуют химические чистящие растворы, смазочно-охлаждающие жидкости и другие едкие жидкости. Двумя основными типами кабелей, используемых в промышленности, являются кабели из ПВХ или полиуретана, и каждый из них подходит для различных типов окружающей среды. В этой статье описывается разница между кабелями из ПВХ и полиуретана, а также когда следует использовать каждый тип кабеля.

Кабели из ПВХ и когда их использовать

Кабели из ПВХ представляют собой кабели из поливинилхлорида (ПВХ) с оболочкой и изоляцией. Кабели из ПВХ — отличный выбор для большинства применений химической промывки в пищевой промышленности и производстве напитков. Они обладают хорошей или отличной устойчивостью к обычным чистящим растворителям, включая, помимо прочего:

• Гипохлорит натрия
• Гидроксид натрия
• Гидроксид калия
• Надуксусная кислота
• Перекись водорода
• Соединения четвертичного аммония

Также важно учитывать концентрацию химических веществ, температуру процесса, продолжительность и частоту воздействия, поскольку эти факторы могут повлиять на пригодность ПВХ для этих целей. Кроме того, ПВХ имеет ограниченную устойчивость к маслам, что делает его менее подходящим для автомобильной и станкостроительной промышленности.

В дополнение к устойчивости к обычным чистящим химикатам кабели из ПВХ, как правило, более жесткие, чем кабели других типов. Это делает их подходящими для использования там, где они будут подвергаться воздействию высоких температур и промывки под высоким давлением. Жесткость оболочки из ПВХ защищает кабель от повреждений и продлевает срок службы кабеля.

Кабель из ПВХ со степенью защиты IP69K означает, что он защищен от проникновения воды даже во время промывки. Однако жесткость кабелей из ПВХ может быть недостатком в морозильных камерах, где низкие температуры могут привести к растрескиванию материала при изгибании кабелей. Обсудите ваше конкретное применение с экспертом, чтобы определить наилучший материал кабеля в данных обстоятельствах.

Для получения дополнительной информации

Обратитесь к инженеру, который поможет вам выбрать правильный кабель для вашего приложения.

Связанные статьи

Подписывайтесь на нашу новостную рассылку

Связаться с инженером

Оболочки и изоляция из ПВХ и резины EPDM

Предположим, вам нужно четыре провода для питания соединения. Прокладка каждого провода по отдельности была бы старомодным способом, но теперь производители окружают все четыре провода поливинилхлоридной (ПВХ) или резиновой оболочкой для защиты и простоты установки. Эти два варианта, резина и ПВХ, имеют разные преимущества, что делает их подходящими для разных ситуаций. Знание разницы между этими двумя внешними слоями поможет вам лучше выбрать правильный кабель для вашей работы.

Что такое кабель EPDM?

В этих кабелях используется этилен-пропилен-диеновый мономер (EPDM), тип резины, в качестве оболочки, окружающей провода. Этот сшитый эластомер обладает высокой гибкостью, долговечностью и влагостойкостью. Он также хорошо работает в широком диапазоне температур, примерно от -55 ° C до 150 ° C, что делает его хорошим выбором для высокотемпературных и высоковольтных приложений. Он обладает лучшей устойчивостью к порезам, чем некоторые другие типы каучука, и превосходной гибкостью.

Вы можете найти резиновую оболочку из этилен-пропиленового каучука на кабелях SOOW, сварочных кабелях и промышленных силовых кабелях, так как эти кабели требуют большего обращения и использования на открытом воздухе. Они устойчивы к воде, влаге, газу, растворителям и маслу, сохраняя при этом достаточную защиту внутренних проводов. Они подходят для многих суровых условий на открытом воздухе или в магазине, потому что они могут выдерживать удары, истирание и многое другое. Кабели EPDM также устойчивы к влаге и ультрафиолетовым лучам, которые могут находиться в этих местах, но они не всегда высоко оцениваются по химическому воздействию.

На рабочих площадках с электроинструментами необходимо использовать кабель SOOW, а на промышленных рабочих площадках часто используются кабели типа W и типа G-GC. Кабели, подобные этим, тянут по грязи, камням, цементу и многому другому, каждый день их сбивают грузовики и на них наступают. Так что такая реклама силовых кабелей, вероятно, выглядела бы примерно как реклама «Форд Крепкий». Резиновые куртки — одни из самых прочных и долговечных курток, которые вы можете получить.

Что такое кабель из ПВХ?

ПВХ-оболочки и изоляция обладают универсальными характеристиками. ПВХ обладает умеренной долговечностью, а также хорошей устойчивостью к ультрафиолетовым лучам, химическим веществам и огню. Материалы ПВХ широко используются и экономически эффективны. Их также легко модифицировать с помощью таких добавок, как смазочные материалы и пластификаторы, что делает их подходящими для более специализированных сред. Но это также означает, что кабели из ПВХ могут сильно различаться, поэтому вам нужно внимательно изучить отдельные кабели, чтобы определить, подходят ли они для вашего приложения.

Оболочка из ПВХ дешевле резины, потому что она не обеспечивает такой же степени защиты от окружающей среды или ударов, которая может потребоваться внутренним проводам. Например, Romex — это кабель для внутренней установки, но использовать электрический кабель со всеми включенными проводами гораздо проще, чем прокладывать их по отдельности. Итак, есть ли смысл носить на кабеле дорогую резиновую оболочку? Точно нет. Для многих легких применений, которые не будут подвергаться сильному движению или воздействию окружающей среды, кабели из ПВХ являются хорошим выбором, но они, безусловно, не самые долговечные.

Еще одним недостатком ПВХ является то, что он чувствителен к ультрафиолетовому излучению и может растрескиваться или становиться хрупким при длительном нахождении на солнце. При использовании в наружных кабелях ПВХ должен иметь дополнительную оболочку или специальные добавки. При использовании кабелей из ПВХ вы также должны учитывать газы на основе галогенов и дым, которые выделяются при горении. Хотя для воспламенения обычно требуется довольно высокая температура, по этой причине его не часто используют в густонаселенных зданиях.

Некоторые ПВХ-изоляции и оболочки, такие как кабель MC, могут противостоять воде, влаге, растворителям, газу и маслу, но имеют очень низкую ударопрочность.

Какой тип пластика чаще всего используется в кабельных оболочках?

ПВХ является наиболее распространенным типом пластика, используемого в кабельных оболочках, благодаря его низкой стоимости и высокой универсальности. Хотя он не выдерживает более суровых условий, он хорошо работает для легких приложений. Он подходит для внутренних и наружных кабелей различных размеров и цветов и может быть гибким или фиксированным. Благодаря такому широкому выбору вариантов вы найдете ПВХ-оболочки для самых разных типов кабелей.

Какая резина используется в кабельной оболочке?

Резина может быть разных форм, а это означает, что в оболочках кабелей используется множество различных материалов, включая EPDM. Синтетические каучуки обычно обладают лучшими характеристиками, чем их натуральные аналоги, и составляют многие резиновые смеси в кабелях. Они либо термоотверждаются, либо вулканизируются, чтобы избежать размягчения или плавления при воздействии тепла. Добавки могут резко изменить характеристики материалов.

Другие потенциальные каучуки, которые вы найдете в кабельной оболочке, включают:

• Вулканизированный индийский каучук (VIR):  VIR объединяет каучук с минералами и серой и проходит процесс вулканизации. Он обладает отличной механической прочностью и долговечностью, но вступает в реакцию с медью, поэтому необходимы луженые медные жилы.
• Полиэтилен (ПЭ):  Полиэтилен — это еще один термопластичный материал, подобный ПВХ. Он более чувствителен к влаге при высоких напряжениях и имеет меньшие диэлектрические потери, чем ПВХ. Его электрические свойства делают его хорошим выбором для высокоскоростных кабелей передачи, которым не требуется высокая гибкость.
• Сшитый полиэтилен (XLPE) : Путем регулирования цепей в молекулах полиэтилена XLPE может выдерживать более высокие температуры. Это также приводит к более высоким диэлектрическим потерям, чем PE, но может выдерживать более высокие диапазоны температур.
• Силикон:
  Силиконовые куртки обладают высокой устойчивостью к ультрафиолетовому излучению, гибкостью и долговечностью. Они обычно используются в чувствительных средах, таких как медицинские и аэрокосмические приложения.
• Натуральный каучук:  Натуральный каучук обладает некоторыми сильными изоляционными свойствами, но он легко впитывает влагу, имеет низкие температурные характеристики и более подвержен повреждениям при обращении или ультрафиолетовом излучении.
