Простой измеритель индуктивности — приставка к цифровому мультиметру » Журнал практической электроники Датагор (Datagor Practical Electronics Magazine)

Практически каждый, кто увлекается электроникой, будь то начинающий, или опытный радиолюбитель, просто обязан иметь в своём арсенале приборы для измерений. Наиболее часто приходится измерять, конечно же, напряжение, ток и сопротивление. Чуть реже, в зависимости от специфики работы, — параметры транзисторов, частоту, температуру, ёмкость, индуктивность.

Сейчас в продаже имеется множество недорогих универсальных цифровых измерительных приборов, так называемых мультиметров. С их помощью можно измерять практически все вышеназванные величины. За исключением, пожалуй, индуктивности, которая очень редко встречается в составе комбинированных приборов. В основном, измеритель индуктивности — это отдельный прибор, также его можно встретить совместно с измерителем ёмкости (LC — метр).

Содержание / Contents

Обычно, измерять индуктивность приходится нечасто. В отношении себя я бы даже сказал — очень редко. Выпаял, например, с какой-нибудь платы катушку, а она без маркировки. Интересно же узнать, какая у неё индуктивность, чтобы потом где-нибудь применить.

Или сам намотал катушку, а проверить нечем. Для таких эпизодических измерений я посчитал нерациональным приобретение отдельного прибора. И вот я начал искать какую-нибудь очень простую схему измерителя индуктивности. Особых требований по точности я не предъявлял, — для любительских самоделок это не столь важно.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

В качестве средства измерения и индикации в схеме, описанной в статье, применяется цифровой вольтметр с чувствительностью

200 мВ, который продаётся в виде готового модуля. Я же решил использовать для этой цели обычный цифровой мультиметр UNI-T M838 на пределе измерения 200 мВ постоянного напряжения. Соответственно, схема упрощается, и в итоге приобретает вид приставки к мультиметру.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Я не буду повторять описание работы схемы, всё вы можете прочитать в оригинальной статье (архив внизу). Скажу только немного о калибровке.

В статье рекомендуется следующий способ калибровки (для примера первого диапазона).
Подключаем катушку с индуктивностью 100 мкГ, движком подстроечного резистора P1 устанавливаем на дисплее число 100,0. Затем подключаем катушку с индуктивностью 15 мкГ и тем же подстроечником добиваемся индикации числа 15 с точностью 5%.

Аналогично — в остальных диапазонах. Естественно, что для калибровки нужны точные индуктивности, либо образцовый прибор, которым необходимо измерить имеющиеся у вас индуктивности. У меня, к сожалению, с этим были проблемы, так что нормально откалибровать не получилось. В наличии у меня есть десятка два катушек, выпаянных из разных плат, большинство из них без какой-либо маркировки.

Их я измерил на работе прибором (совсем не образцовым) и записал на кусочках бумажного скотча, которые прилепил к катушкам. Но тут ещё проблема и в том, что у любого прибора тоже есть какая-то своя погрешность.

Есть ещё один вариант: можно использовать программу LIMP, хорошо описанную на Датагоре. Из деталей нужен всего один резистор, два штеккера и два зажима. Также нужно научиться пользоваться данной программой, как пишет автор, измерения «требуют определённой работы мозга и рук». Хотя точность измерений здесь тоже «радиолюбительская», у меня получились вполне сравнимые результаты.

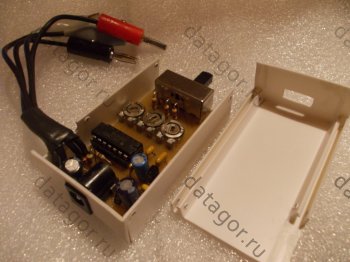

Плату разработал в Sprint Layout, берите в разделе файлов. Размеры получились небольшие. Подстроечные резисторы применил б/у, отечественные. Переключатель диапазонов на три положения — от какой-то старой импортной магнитолы. Можно, конечно, применить другие типы, просто подкорректируйте файл печатной платы под свои детали.

Провода к «бананам» и «крокодилам» берём покороче, чтобы уменьшить вклад их индуктивности при измерениях. Концы проводов припаиваем непосредственно к плате (без разъёмов), и в этом месте фиксируем каплей термоклея.Корпус можно изготовить из любого подходящего материала. Я применил для корпуса кусок пластикового монтажного короба 40×40 из отходов. Подогнал под размеры платы длину и высоту короба, получились габариты 67×40×20.

Сгибы в нужных местах делаем так. Нагреваем феном место сгиба до такой температуры, чтобы пластик размягчился, но ещё не плавился. Затем быстро прикладываем к заранее подготовленной поверхности прямоугольной формы, сгибаем под прямым углом и так держим до тех пор, пока пластик не остынет. Для быстрого остывания лучше прикладывать к металлической поверхности.

Чтобы не получить ожогов, используйте рукавицы или перчатки. Сначала рекомендую потренироваться на небольшом отдельном куске короба.

Затем в нужных местах делаем отверстия. Пластик очень легко обрабатывается, так что на изготовление корпуса уходит мало времени. Крышку я зафиксировал маленькими шурупами.
На принтере распечатал наклейку, сверху заламинировал скотчем и приклеил к крышке двусторонней «самоклейкой».

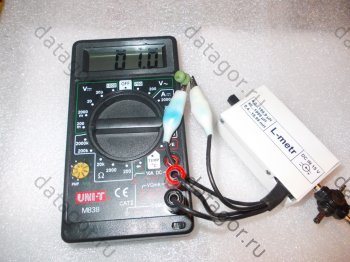

Измерения производятся просто и быстро. Для этого подключаем мультиметр, устанавливаем на нём переключателем DC 200 mV, подаём питание около 15 Вольт на измеритель (можно нестабилизированное — стабилизатор есть на плате), крокодилами цепляемся за выводы катушки. Переключателем диапазонов L-метра выбираем нужный предел измерений.
Первый диапазон
Второй диапазон
Третий диапазон
С помощью программы LIMP
Второй диапазон
Третий диапазон
С помощью программы LIMP

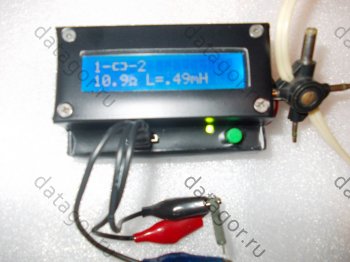

Другим прибором

Этот прибор у меня появился уже после изготовления L-метра. Точность этого прибора 0,01 мГ, им хорошо измерять большие индуктивности. А данным измерителем — малые, так как на больших пределах у него возрастает погрешность. В итоге я нашёл компромисс и остался доволен.

Достоинства схемы: простота, доступные и недорогие детали, малые размеры, быстрота измерений.

Недостатки схемы: нужны дополнительно мультиметр и внешний блок питания, несколько сложная и непонятная калибровка (особенно, когда нечем калибровать), невысокая точность измерений, маловат верхний предел.

Я считаю, что этот простой измеритель индуктивности может быть полезен начинающим радиолюбителям, а также тем, у кого не хватает средств на покупку дорогостоящего прибора.

Применение данного измерителя оправдано в тех случаях, когда к точности измерений абсолютных значений индуктивности не предъявляется строгих требований.

Измеритель может, например, пригодиться для контроля индуктивности обмоток при намотке дросселей сетевых фильтров, подавляющих синфазные помехи. При этом важна идентичность двух обмоток дросселя, чтобы не допустить насыщение сердечника.

1. Статья. В помощь радиолюбителю. Выпуск 10. Информационный обзор для радиолюбителей / Сост. М.В. Адаменко. — М.: НТ Пресс, 2006. — С. 8.

2. Первоисточник: Jednoduchэ mйř ič indukč nosti // Konstrukč nн elektronika A Radio. — 2002. — №1. — S. 5.

3. Полезная программа, статья с Датагора: LIMP — программный измеритель RCL

В архиве статья из книги, схема и печатка.
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Спасибо за внимание!

Камрад, рассмотри датагорские рекомендации

Виталий (Vitaliy75)

Украина, Белая Церковь

Увлечения: музыка, электрогитара, и всё, что с этим связано — усилители, приставки и др. звуковое оборудование.



Измеритель индуктивности своими руками — контроллер PIC16F1936

Измеритель индуктивности своими руками — высокой точности

Измеритель индуктивности своими руками — на портале РадиоЛоцман публиковалась статья [1]с описанием простой конструкции цифрового прибора для измерения индуктивности, в основе которого была плата Arduino Uno. Этот вариант прибора, по отзывам пользователей, хорошо зарекомендовал себя в работе, но для повседневного использования, возможно, вы хотели бы иметь, нечто похожее на мультиметр.

Поэтому было решено разработать новую версию прибора, которая питается от 9-вольтовой батареи и помещена в пластиковый корпус, напечатанный на 3D принтере (Рисунок 1). В статье мы рассмотрим конструкцию автономного измерителя индуктивности. Принцип измерения индуктивности остался прежним. Все проектные файлы доступны для скачивания в конце статьи.

Микроконтроллер Microchip PIC16F1936

Прибор выполнен на микроконтроллере(МК) Microchip PIC16F1936. Этот выбор не связан с какими-то особенностями данной модели, просто такие МК остались у автора от прошлых проектов. Измеритель индуктивности своими руками, при его разработке была даже мысль использовать ATmega328 — тот самый МК, который установлен на плате Arduino Uno.

Но для измерения частоты и управления ЖК-индикатором ATmega328 слишком избыточен. Кроме того, он несколько дороже микро-контроллера PIC. Поэтому, несмотря на то, что переход к совершенно другому МК означает написание программного кода с нуля, было принято решение использовать PIC16F1936. Схема измерителя индуктивности показана ниже.

Как видите, входная часть прибора (LC-генератор, преобразователь синусоидального сигнала в прямоугольный, делитель частоты), а также схема управления, включая цепь подавления дребезжания контактов кнопки, идентичны версии измерителя на Arduino, поэтому для понимания работы схемы и ее характеристик рекомендуется обратиться к статье [1]. Измеритель индуктивности своими руками, а именно питание, то в схему варианта на МК PIC введен дополнительный регулятор напряжения 5 В серии LM2931-5.0. Сигнал на выходе SLOW_FREG с делителя частоты подается в микроконтроллер (порт RB0).

Жидко-Кристаллический индикатор

Теперь о ЖК-индикаторе. В данном случае применен Midas MCCOG21605B6W-BNMLW — достаточно компактный символьный ЖК-индикатор, синий с белой подсветкой, имеющий две строки по 16 символов. Он управляется по интерфейсу l²C (порты МК RC3, RC4), но еще дополнительно используется входсброса RST (порт RC2). С точки зрения высокоуровневого программирования, программный код очень похож на скетч для версии прибора на Arduino. Но если взглянуть поближе, вы увидите несколько отличий, связанных с изменением аппаратной части:

• Используется совершенно другой МК: PIC16F1936 вместо Atmega328.
• Код написан на Си в компиляторе mikroC для микроконтроллеров PIC компании mikroElektronika, а не в стиле Arduino Си++.
• Дисплей, используемый в этой версии прибора, имеет интерфейс I²C, а не обычный параллельный интерфейс контроллера Hitachi. При написании кода, как и ожидалось, много времени ушло на реализацию управления ЖК индикатором, а точнее, его контроллером. Похоже, что интерфейс I²C реализован в нем как надстройка для основного Hitachi-совместимого контроллера.

Чтобы собрать измеритель индуктивности своими руками, то сама по себе такая концепция была бы неплоха, если бы не одно «но» — техническое описание дисплея. И если бы не предыдущий опыт работы с другими графическими дисплеями Midas, совместимыми с Hitachi, автору пришлось бы отказаться от его использования в устройстве. Вот примеры недостатков технического описания, из-за которых возникли проблемы при написании части кода для управления ЖК-индикатором:

Недостатки технического описания

• В документе нет нумерации страниц. Да, это незначительный недостаток, но вы когда-нибудь видели техническое описание с непронумерованными страницами?
• Имеется вход сброса. Аналогично многим сигналам сброса различных контроллеров, активный уровень сигнала низкий. В техническом описании об этом не сказано ничего.
• Очень подробно рассмотрены некоторые функции контроллера Hitachi, но ни слова о том, что эти функции недоступны через интерфейс I²С.
• Как и всем дисплеями с контроллерами, совместимыми с Hitachi, ЖК-индикатору Midas требуется время на запуск и инициализацию.

В противном случае вы просто не сможете с ним работать. Но прочитать об этом, опять же, вы не сможете. Но, в конце концов, все заработало прекрасно. Для этого измерителя у МК более чем достаточно ОЗУ, Flash-памяти и вычислительной мощности, поэтому не стоит ожидать, что код будет каким-либо образом оптимизирован. Этого просто не нужно. Большую часть математических операций он выполняет с плавающей точкой, что «раздувает» размер скомпилированного кода и очень тормозит его выполнение, но для нашей задачи этого вполне хватает и оставляет неиспользуемым порядка половины доступного объема Flash и ОЗУ.

Корпус прибора

Корпус прибора был спроектирован в среде FreeCAD (Рисунок 3). Это, как следует из названия, бесплатный инструмент с открытым кодом, простой и понятный 8 изучении. Двусторонняя печатная плата проектировалась в Eagle под микроконтроллер в корпусе SOIC (Рисунок4).

Проектные файлы также доступны для загрузки. Скачать: Проектные файлы

Цифровой измеритель емкости конденсаторов на базе Ардуино своими руками

Этот измеритель емкости и индуктивности позволит вам измерять емкость на микроконтроллере в диапазоне измерений от 0.000pF до 1000uF. Данные отобразятся на дисплее 16х2, а главным рабочим компонентом будут Ардуино Уно и дисплей.

Шаг 1: Список материалов

• 1 16X2 параллельный LCD-дисплей
• 1 Arduino Uno R3 DIP Edition (Revision 3)
• 1 Arduino Uno Proto Shield (только PCB)
• 1 клемма к батарейке 9V со штекером 2.1 мм
• 1 кабель USB2.0 A/B 90 см, черный USB-A мама на USB-B мама
• 1 коннектор со штырьками на 40 позиций 2.54 мм с прямыми сквозными отверстиями
• 1 потенциометр из металлокерамики на 0,6 кв. см 1/2W 10 Kohm
• 1 Пластиковый ABS корпус для платы Arduino — для UNO или MEGA
• 1 6-позиционный хедер-мама в сквозном стиле для Arduino

Шаг 2: Схема

На этом шаге нужно сконцентрироваться на том, что мы собираемся сделать. Этот шаг проекта очень важен, так как нам нужно понять, как соединить каждый компонент своими руками, чтобы всё функционировало правильно. Таким образом, этот шаг будет основным определяющим успех вашего проекта LC измерителя.

Шаг 3: Дисплей 16X2

На этом шаге отрежьте 2х6 пинов и вставьте их в отверстия дисплея в соответствующие пины: от 1 до 6 и от 11 до 16, таким образом, у вас будет больше свободного места между платой и дисплеем, когда он будет установлен.

Шаг 4: Дисплей, часть 2

На этом шаге нужно создать основное соединение для дисплея, затем нужно идентифицировать соединения от дисплея в пинах 4, 6, 11, 12, 13, и 14, которые позже будут подключены к соответствующим пинам Ардуино Уно 11, 9, 5, 4, 3, и 2, не забывая о подключении +5V, GND и потенциометра на 10K.

Шаг 5: Дисплей, часть 3

На этом шаге нужно сопоставить соединения, сделанные прежде на дисплее с будущими соединениями, которые появятся на плате. Увеличьте фотографии, чтобы рассмотреть детали поближе.

Шаг 6: Плата

Как только вы определили, что с чем соединять между дисплеем и платой, вы должны разъединить их, чтобы установить на плату коннектор со штырьками, разместив 2х8 пинов на стороне цифровых пинов и использовав два пина на другой стороне для GND и +5V.

Шаг 7: Плата, часть 2

На этом шаге нужно соединить два GND с +5V, чтобы вся земля была соединена, и можно было на дорожку земли подсоединить потенциометр на 10K, а затем подцепить всё это к дорожке+5V. Во время выполнения этой процедуры, припаяйте центральный пин к другой ближней дорожке.

Шаг 8: Плата, часть 3

Теперь можно всё соединить – подготовьте соединения и оставьте достаточно места для установки дисплея.

Шаг 9: Соединение платы и дисплея

Пришло время сопоставить соединения между платой и дисплеем, чтобы позже можно было без проблем припаять соответствующие провода.

Шаг 10: Соединение платы и дисплея, часть 2

Внимательно проверьте все соединения на задней стороне вашей платы, чтобы убедиться, что ваши контакты между платой и дисплеем в порядке. Очевидно, что нужно проверить соединения на GND и +5V на правой дорожке.

Шаг 11: Завершение проекта

После завершения, необходимо определить выходы нашего прибора для измерения емкости конденсаторов, в нашем случае A0 — негативный(-) и A4 — позитивный (+).

Шаг 12: Подготовка к калибровке

Перед загрузкой кода, нужно немного расширить металлические отверстия платы А0 и А4 при помощи небольшой биты для дрели, чтобы сохранить нулевую емкость, когда будет установлен хедер-мама со штырьками 1х6.

Шаг 13: Корпус

Возьмите корпус и установите Ардуино Уно, срезав пластиковые столбики, как показано на картинке.

Шаг 14: Устанавливаем шилд на Ардуино Уно

Как только Ардуино Уно установлен, можно соединить его с шилдом.

Шаг 15: Устанавливаем хедер-маму 1х6

Просто вставьте хедер 1х6 и когда вы загрузите код, указатель будет отображать 0.000pF.

Шаг 16: Загрузка кода

Установив кабель USB-A на USB-B между вашим девайсом и компьютером, загрузите в него этот код http://pastebin.com/njjKZrfv. Дальше посмотрите на указатель, на котором должно отображаться 0.000pF.

Шаг 17: Использование девайса

После загрузки кода, отсоедините кабель, чтобы подключить переходник на батарейку на 9V и таким образом получить данные по любому конденсатору, который вы пожелаете. В моем случае, я делаю замер конденсатора на 1 pF.

Шаг 18: Использование № 2

Теперь конденсатор на 3.3 pF

Шаг 19: Использование № 3

10 pF.

Шаг 20: Использование № 4

100 pF.

Шаг 21: Использование № 5

1 nF.

Шаг 22: Использование № 6

10 nF.

Шаг 23: Использование № 7

100 nF.

Шаг 24: Использование № 8

1 uF.

Шаг 25: Использование № 9

10uF.

Шаг 26: Использование № 10

100 uF.

Шаг 27: Использование № 11

1000 uF.

   Речь пойдет о простом измерителе индуктивности. Именно его, Вы можете справа. На фотографии он измеряет индуктивность 1,6 мкГн (напряжение на тестере 0,16 Вольт).

  Его главная особенность в линейности. То есть выходное напряжение пропорционально величине индуктивности. Если не считать короткого интервала в начале шкалы и состояния, когда в режиме «мкГн» Вы пытаетесь подключить катушку 1 Гн. В целом можно считать, что шкала линейная в диапазоне выходного напряжения до 0,5 Вольт.

  Если на выход схемы, вместо вольтметра подключить миллиамперметр, то это то же работает. Шкала остается линейной. Максимальный ток — до 2 мА (диапазон линейного преобразования «индуктивность-ток» не проверялся).

    Поиск схемы.

   Для изготовления простого измерителя индуктивности катушек (емкости конденсаторов) необходима схема. Ее можно легко извлечь из старых журналов «Радио» или нарисовать по памяти. Тем более, что ничего сложного в ней нет. Вот один из примеров.



  Выясняем как это работает и «перекладываем» на те детали, которые есть в наличии.

  Если все разбить на блоки, то становится значительно проще. Блок генератора и формирователя на рисунке ниже.

  Стабилизатор напряжения интереса не представляет. Блок измерения емкости и индуктивности на следующем рисунке.

  Измерение емкости. Похожий участок схемы можно найти в детекторе радиоприемника. Это выпрямитель с удвоением напряжения. При открытом транзисторе конденсатор заряжается через первый диод, а при закрытом — разряжается через второй диод и заряжает выходной конденсатор. Напряжение на выходе пропорционально частоте и емкости конденсатора (если не учитывать, что диод требует некоторого напряжения, что бы открыться).

  Измерение индуктивности. При открытом транзисторе запасается энергия в индуктивности. Диод закрыт, тк на его минус приходит +5V. После закрытия транзистора, энергия запасенная в индуктивности заряжает выходной конденсатор через диод. Опять же, напряжение на выходной емкости пропорционально энергии, запасенной в индуктивности, и частоте. Падение напряжения на диоде имеет меньшее значение, тк напряжение самоиндукции может достигать сотен вольт.

    Творчески доработать …

  Начнем со схемы генератора. Она, конечно, почти рабочая.

  Резистор обратной связи R* сопротивлением 4,7 кОм, похоже, взят с другой схемы, которая «генерила» на микросхеме 155ЛА3. КМОП микросхемы, с таким резистором, могут и не «генерить». За т

Самодельный измеритель конденсаторов и дросселей

Наверное каждый кто когда-нибудь паял smd конденсаторы, столкнулся с одной проблемой. Проблема эта в том, что на них вообще нет маркировки. Поэтому существует специальный прибор под названием LC метр. Он предназначен не только для измерения емкости конденсаторов, а также для измерения индуктивности. Данный прибор будет очень полезен в домашней мастерской. Поэтому советую вам его купить или собрать своими руками.

Схема L-C метра

Схема прибора представлена на рисунке:

Как вы можете заметить, в основе устройства микроконтроллер PIC16F28. Ещё важно заметить, что для сборки данного устройства понадобиться дисплей, так как без него не куда будет выводить информацию. Я использовал дисплей 1602, хотя можно также можно использовать 1601 или 0802. Главное залить нужную прошивку. Они в архиве.

Параметры измерителя

Основные технические характеристики устройства:

• Напряжение питания…..9-15 В
• Средний потребляемый ток…..9 мА
• Диапазон измерения емкости…..0,1 пФ — 0,1 мкФ
• Диапазон измерения индуктивности…..0,01 мкГн — 10 мГн
• Точность измерения…..не хуже 5%

Сборка прибора

Делал плату по технологии ЛУТ. Вот что получилось:

Далее сверлим отверстия:

Затем устанавливаем все компоненты:

Для данного устройства желательно изготовить корпус. Сделал его тут из обычной мыльницы. Прорезал в нем нужные отверстия:

Затем вставляем все элементы управления:

Затем устанавливаем дисплей:

Далее нужно установить плату управления:

Вообщем устройство готово к использованию. Не забывайте сделать разъем под питание, в случае с использованием внешнего блока питания. Устройство в действии:

Вот так можно в домашних условиях сделать довольно неплохой прибор. Всем удачи! paralaxx (Кирилл).
