Циркулярка из дрели своими руками и другие самодельные станки

Иногда возникает потребность распилить довольно твердую доску на несколько планок. Вручную такую работу не осилить, а покупать заводской циркулярный станок ради единичного случая нерентабельно. Выход есть весьма простой — делается небольшого размера циркулярка из обычной дрели.

Содержание

Конструкция

Станок лучше делать небольшого размера, чтобы убрать на полку, когда надобность в его присутствии отпадает. Конструкция его предельна простая:

• основание из толстой доски или куска ДСП;
• рабочая поверхность;
• стойки;
• вал с дисковой пилой;
• электропривод в виде дрели.

Основание делаем из листа ДСП толщиной 30 мм, достаточно выпилить кусок размером 300х250 мм. Для рабочего стола выбираем лист дюралюминия толщиной 4 мм — он довольно жесткий и легкий, чтобы не утяжелять всю конструкцию. В нужном месте проделываем отверстие для дисковой пилы размером примерно 160х10 мм.

Держатель для самой дрели можно изготовить самостоятельно — все необходимые размеры и чертежи есть в интернете, а вот аналогичную конструкцию для вала с пилой можно приобрести в магазине или на вещевом базаре. Подшипник для вала надо выбирать пылезащитный — когда самодельный станок будет работать, то мелких отходов в виде древесной пыли будет много.

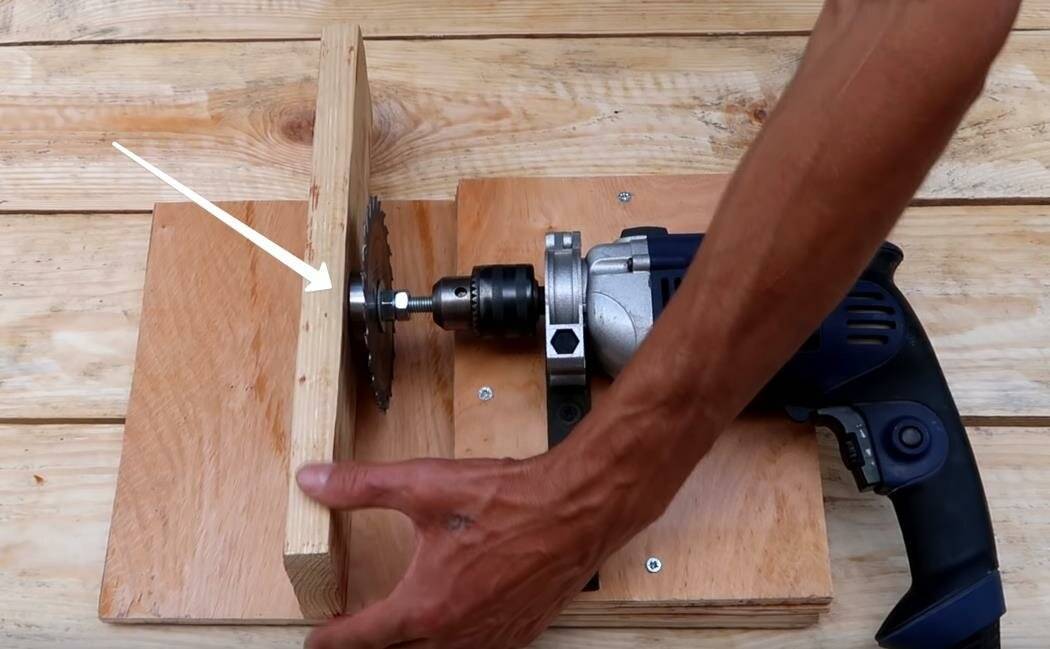

Циркулярная пила из дрели собирается по стандартной схеме: сначала все детали закрепляются на основании, потом производится монтаж рабочего стола и подсоединение дрели.

Меры безопасности

При работе на любом станке необходимо строго выполнять правила следующие правила:

• место предстоящей работы надо освободить от лишних материалов и инструментов;
• заготовки подаются плавно без рывков и перекосов, чтобы не заклинило режущий инструмент;
• плоскость вращения дисковой пилы надо ограничить сверху специальным защитным кожухом;
• станок надо содержать в чистоте и убирать после каждого использования;
• если долго не используется мини-пилорама, то все металлические детали смазать машинным маслом.

Этот небольшого размера станок может разрезать не только деревянные доски. Если установить на нем специальные фрезы, то можно обрабатывать детали из латуни и других цветных металлов, пластмассы или пропилена.

Другие самодельные станки

Многих пользователей интересует, что еще можно сделать с помощью подручных средств из дрели своими руками? Ответов множество — домашние умельцы уже делают в гаражных мастерских различные самоделки из дрели. Дрель — универсальный инструмент, поэтому при определенном умении и фантазии можно изготовить все, что душе угодно.

1. Точило, надо только приобрести наждак в виде круга и сделать специальный держатель, в котором крепится дрель.
2. Сверлильный станок — есть специальные держатели для вертикального сверления или стойки.
3. Токарный станок небольшого размера для обработки древесины.
4. Мини-бормашину для различных нужд домашнего мастера.
5. Чтобы без проблем косить траву вокруг приусадебного участка, можно сделать собственноручно триммер из дрели.
6. Болгарка из дрели делается быстро, достаточно купить специфические насадки.
7. Гаражные мастера по ремонту автомобилей устанавливают оригинальные лебедки для замены двигателей на основе старых весьма мощных инструментов.
8. Огородники делают ямки для посадки молодых деревьев с помощью самодельного бура из дрели.
9. При заливке фундамента для подсобного помещения в частном секторе некоторые пользователи применяют самодельный вибратор, сделанный из дрели, чтобы быстро уплотнить бетонную конструкцию.

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Токарный станок

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Важно!  При работе на токарном станке не забывайте о безопасности, обязательно надеть защитные очки, рукава одежды должны плотно облегать предплечья.

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки  даже на основе обыкновенного стартера от авто.

Как снять патрон и сверло с дрели

---

У каждого мастера в наборе инструментов должен быть не только молоток и отвертка, но и дрель для сверления отверстий в любом из материалов. Конструкция инструмента предусматривает наличие специального зажимного механизма, называемого патроном. в случае поломки дрели потребуется или отремонтировать, или заменить патрон, после чего можно снова приступать к ремонтным работам.

Хотите приобрести дрель, шуруповерт Milwaukee? Тогда пройдите в соответствующий раздел нашего сайта.

Виды и способы крепления патронов

Выбирая инструментарий, у покупателей нередко возникает вопрос, какие бывают виды дрелей. Как правило, основным отличием оборудования является вид патрона. Данное изделие делится на группы по таким параметрам, как размер дула, особенности конструкции, тип посадочного места.

Кроме того, патроны различаются и по внешнему виду:

• Ключевые патроны, называемые зубчато-венцовыми. Достаточно популярный вид зажимного механизма, что обусловлено высоким уровнем надежности.
• Быстрозажимные патроны отличаются отсутствием необходимости использовать ключ для сжатия губок устройства.

Основной принцип работы ключевого патрона заключается в том, что его необходимо закрепить в устройстве, придерживая рукоять, установить насадку внутрь и закрутить зажимную муфту рукой. Для более надежной фиксации рекомендуется использовать молоток или зубило.

Как снять и разобрать патрон электродрели

В процессе эксплуатации многие задаются вопросом, как снять патрон с дрели.

Выполнить это действие можно двумя способами:

1. Перфораторным.
2. Посредством молотка.

Разбирая патрон при помощи перфоратора, пользователю необходимо развести кулачки и дождаться, пока они не спрячутся в корпусе. В перфораторе потребуется закрепить тупую вставку, выполненную из металла; необходимо подобрать такой диаметр, при котором деталь будет свободно входить в шпиндельное отверстие, предназначенное для патрона. Как только патрон упрется в массивную поверхность, можно подключить перфоратор к сети и запустить его на несколько секунд: патрон будет сбит с рукава. После этого можно извлекать кулачки. Следует обратить внимание, что перед началом операции необходимо сделать отметки на корпусе и на кулачках, чтобы поставить все детали на свои места при сборке. Единственным недостатком такого метода является риск поломки кольца с зубчиками.

По окончании операции рекомендуется очистить патрон от загрязнений и ржавчины и смазать детали.

При сборке патрона потребуется выполнить ряд действий в определенной последовательности:

1. Ручным способом максимально выдвинуть кулачки.
2. Вставить половинки кольца в соответствующие пазы.
3. Спрятать кулачки внутрь одновременно прокручивая патрон.
4. Надеть рукав до упора. Здесь потребуется молоток для запрессовки.
5. Поставить патрон на пластину из мягкого материала и допрессовать его корпус в рукав, после чего можно крепить его на шпиндель и приступать к работе.

При работе с молотком принцип разбора патрона останется таким же:

• Необходимо убрать кулачки.
• Установить патрон на тиски таким образом, чтобы корпус проходил между губками, а рукав плотно упирался.
• Разогреть рукав строительным феном или паяльной лампой.
• Положить амортизатор из мягкого металла.
• Выбить корпус патрона из рукава при помощи молотка.
• Смазать детали и выполнить сборку.

Следует обратить внимание, что использовать нагревание необходимо только в случае, если не получается сбить рукав: высокие температуры влекут за собой изменение структуры металла и делают его более мягким.

Помните! Данные способы снятия патронов подходят не для всех дрелей. Поэтому если вы не уверены в своих силах, рекомендуем обратиться в сервисный центр.

Как правильно вставлять и вытаскивать сверло

Процедура вставления и вытаскивания сверла достаточно проста, однако, требует соблюдения ряда правил и рекомендаций:

1. Инструмент должен быть отключен от сети питания.
2. Выбирая сверло, необходимо учитывать характер запланированных работ и материал, в котором будет выполнено отверстие.
3. Сверло помещается в патрон хвостовой частью внутрь. Если используется ключевой патрон, для закрепления потребуется специализированный ключ, если быстрозажимной, необходимо просто применить силу.
4. Сверло не должно шататься в патроне.

После установки можно приступать к использованию дрели.

Следует обратить внимание, что выбор сверла напрямую зависит от используемой дрели. Производители предлагают множество моделей с различными техническими параметрами: одни предназначены для работ по металлу, другие позволяют использовать сверла разного диаметра. Выбирая сверла, следует отдавать предпочтение тем, которые выполнены из качественного металла: они прослужат долго и исправно, а также продлят эксплуатационный период дрели.

В случае, когда необходимо заменить сверло, пришедшее в негодность или при выполнении работ другого характера, потребуется выполнить ряд действий, соблюдая последовательность:

1. Выключить дрель и убедиться в том, что инструмент обесточен.
2. В зависимости от типа патрона, необходимо провернуть рукав против часовой стрелки, ослабляя его. Не рекомендуется трогать сверло: после выполнения работ оно какое-то время остается горячим.
3. Как только сверло будет извлечено из патрона, можно поставить новое или убрать дрель до следующего применения.

В случае, если достать сверло с первого раза не получилось, необходимо приложить большие усилия.

Выбор дрелей полностью зависит от того, какие работы предстоит выполнить, и с каким материалом будут взаимодействовать строительные инструменты.

Как заменить сверло на дрели: Milwaukee, DeWalt и другие!

Замена сверла проще и быстрее, чем вы думаете

Обучение замене сверла очень похоже, если у вас есть дрель Milwaukee, DeWalt, Black & Decker, Craftsman, Ryobi или другой марки. Тем не менее, существует несколько типов в зависимости от того, как вы используете термин «дрель». Независимо от того, какой тип у вас есть, это руководство может научить вас тому, что вам нужно знать.

Примечание редактора: Если вам нужна еще более подробная статья, ознакомьтесь с тем, что мы написали о том, как использовать дрель.

Как заменить сверло на дрели с быстрозажимным патроном

На сегодняшний день наиболее распространенным типом сверлильного патрона является быстрозажимной патрон. Скорее всего, ответ на ваш вопрос находится в этом разделе. В отличие от старой дрели вашего отца или дедушки, у которой к шнуру был прикреплен ключ причудливой формы, бесключевые патроны вообще не требуют инструментов.

Быстрозажимные патроны затягиваются и ослабляются простым вращением внешнего корпуса патрона. Поскольку вы держите дрель с патроном, направленным от вас, вращение против часовой стрелки сжимает губки вокруг сверла, а вращение по часовой стрелке ослабляет их.

Когда вы устанавливаете сверло в первый раз, ослабьте патрон (по часовой стрелке), пока он не станет достаточно широким, чтобы вставить в него сверло. Затем затяните его (против часовой стрелки), пока не почувствуете, что он начинает сопротивляться, а затем затяните еще немного.

Некоторые сверлильные патроны оснащены храповым механизмом. Если ваша дрель это сделает, вы почувствуете и услышите, как она щелкает, когда губки сжимаются вокруг сверла.

Чтобы снять сверло, просто поверните патрон по часовой стрелке, пока не почувствуете, что сверло освободилось.

Совет для профессионалов: Если вы меняете сверло, и оно странно качается при нажатии на спусковой крючок, возможно, оно не находится по центру между губками. Ослабьте патрон и убедитесь, что все зубья входят в зацепление с битой, когда вы зажимаете их обратно.

Как извлечь застрявшую биту из быстрозажимного патрона

Иногда сверлильный патрон может так сильно затянуть сверло, что его трудно ослабить. В этом случае лучше всего взять пару регулируемых плоскогубцев (Channellocks). Установите их на ширину, которая захватывает патрон снаружи, и используйте дополнительный рычаг от рукояток, чтобы ослабить его.

Может быть полезно слегка зажать дрель в тисках, чтобы получить дополнительную руку.

Три предупреждения , однако. Цельнометаллические патроны довольно прочны, но вы можете повредить пластиковые пассатижами, если приложите к патрону слишком много силы.

Точно так же вы можете повредить корпус дрели, если решите поставить ее в тиски и приложить слишком большое усилие.

Наконец, никогда, никогда не пытайтесь ослабить патрон, зажав его в тисках и нажав на спусковой крючок. С силой некоторых современных упражнений даже у самых сильных профессионалов не хватает силы рук, чтобы удержать дрель от хлестких движений и травм запястий и локтей.

Как заменить сверло на дрели с патроном с ключом

Несмотря на то, что большинство современных патронов не имеют ключа, существуют модели с ключом. Хотя общий принцип аналогичен.

Сначала вставьте кончик ключа дрели в соответствующее отверстие на патроне. Возможно, вам придется немного повернуть его, чтобы зубья могли скользить вместе. Оттуда поверните ключ по часовой стрелке, чтобы ослабить патрон, и против часовой стрелки, чтобы затянуть его.

Как заменить сверло на ударном шуруповерте/ударной дрели

Некоторые называют ударный инструмент ударной дрелью. 10 лет назад мы могли бы возразить, что это неправильный термин. Однако сегодня существуют сверла с шестигранным хвостовиком 1/4 дюйма, специально предназначенные для работы с ударным шуруповертом. Технически это делает его ударной дрелью.

Вместо патрона у ударного гайковерта спереди имеется цанга. Чтобы заменить сверло, вытяните внешнюю часть цангового патрона, чтобы высвободить находящееся там сверло. Вы также вытаскиваете его, чтобы установить новый. Очень просто.

Некоторые ударные драйверы имеют обновления, которые еще больше упрощают процесс. Существуют конструкции с установкой биты одной рукой, которые позволяют вставлять биту без необходимости тянуть за цангу.

Также есть цанги с активным выбросом биты. У них есть пружина, которая выталкивает сверло, когда вы вытягиваете цангу, поэтому вам не нужно класть руки на горячую дрель или насадку.

Вы узнали, зачем пришли? Если мы не ответили на ваш вопрос, пожалуйста, оставьте нам комментарий, и мы сделаем все возможное, чтобы ответить на него для вас!

Хотите узнать больше о дрели и ударном шуруповерте, о которых мы рассказали в этой статье? Ознакомьтесь с подробной информацией о топливной перфораторе и ударном шуруповерте Milwaukee M18 4-го поколения!

Как пользоваться дрелью

Хорошая дрель — это основной инструмент, которым должен владеть каждый.

Дрели и универсальные дрели-шуруповерты BLACK+DECKER® упрощают выполнение сотен бытовых задач, от установки полок до навешивания жалюзи и сборки мебели — все то, что помогает сделать дом уютным.

Здесь мы собрали основную информацию, необходимую для понимания функций сверла и уверенного погружения в следующий проект.

Когда использовать реверсивный переключатель на вашей дрели

Все электрические дрели имеют переключатель прямого (по часовой стрелке) и реверса (против часовой стрелки), обычно прямо над спусковым крючком. После бурения установка направления долота на обратное вращает его против часовой стрелки, чтобы помочь ему выйти из отверстия чисто и легко. Вы также будете использовать реверсивный режим для быстрого удаления винтов и других крепежных деталей.

Никогда не оставляйте бит позади: о держателях бит

Дрели со встроенным держателем бит могут сэкономить ваше время и нервы, потому что нужные биты всегда доступны.

Пролейте свет на свою работу с помощью светодиода

Некоторые дрели с литий-ионным шуруповертом 20 В MAX* оснащены встроенным светодиодом для освещения рабочей поверхности. Это может быть спасением, когда вы сверлите или едете в тесных или темных местах, например, в шкафу или под раковиной.

Управление скоростью может быть простым или сложным

У большинства дрелей/шуруповертов есть триггер для управления скоростью вращения сверла, поэтому для простых работ вам понадобится дрель с одной скоростью. Если вам нужен более точный контроль скорости для различных проектов бурения или забивки, обратите внимание на многоскоростную дрель, такую ​​как BLACK+DECKER 20V MAX* Lithium-Ion 2-Speed ​​Drill/Driver. Используйте высокую скорость для небольших, быстрых отверстий и вождения и низкую скорость для операций с высоким крутящим моментом, таких как сверление больших отверстий.

Дрель, водитель или и то, и другое?

Проще говоря, сверление — это просверливание отверстия, а забивание — закрепление винта или другого крепежа. Дрель/шуруповерт выполняет обе работы, что удобно для таких проектов, как подвешивание зеркала, где вы можете просверлить пилотное отверстие, а затем вкрутить шуруп.

Игра сцепления: что делает муфта сверла?

Дрели/шуруповерты оснащены ручным или автоматическим механизмом сцепления для регулировки крутящего момента дрели/шуруповерта (мощности вращения). Дрели-шуруповерты с автоматическим сцеплением, такие как эта литий-ионная дрель-шуруповерт 20 В MAX* с технологией AutoSense™, отлично подходят для начинающих, поскольку они исключают метод проб и ошибок при получении нужного крутящего момента. Контроль крутящего момента — это то, что отличает дрель/шуруповерт от обычной дрели.

Большинство ручных дрелей/шуруповертов со сцеплением имеют пронумерованный циферблат, упрощающий регулировку крутящего момента. Используйте меньший крутящий момент (меньшее число) для более мягких материалов, таких как гипсокартон, или когда вы хотите ограничить глубину закручивания шурупа. Используйте больший крутящий момент для твердой древесины или когда вы хотите, чтобы шуруп был заподлицо или с потайной головкой. Когда вы не за рулем, просто установите диск сцепления в режим дрели.



Познакомьтесь с патроном: для чего нужен сверлильный патрон?

Патрон представляет собой трехточечный зажим, который надежно удерживает биту на месте. Некоторые дрели поставляются с маленьким ключом для затягивания патрона, в то время как бесключевые патроны затягиваются вручную. Поворот по часовой стрелке затягивает патрон; поворот против часовой стрелки освобождает биту. Патроны бывают двухвтулочные и одногильзовые, при этом патроны с одной гильзой можно легко использовать одной рукой.
