Программы для проектирования

В наше время, на рынке программного обеспечения для проектировщиков имеется огромный выбор программ. Вначале рынок был захвачен зарубежными производителями программного обеспечения. Программы были на английском языке, все учебные материалы и пособия также были на английском. Постепенно  стали появляться программы русификации, учебники были переведены на русский язык. После на рынке стали появляться отечественные программы, а иностранные производители стали выпускать русскоязычные версии своих программ.

Постараемся разобраться в этом многообразии программного обеспечения для проектировщиков. Для удобства разделим все программы на следующие группы.

Программы для черчения.

Программы для черчения появились, пожалуй, первыми и были широко востребованы как в России, так и за рубежом. Одной из первых таких программ был AutoCAD. Принцип их действия был довольно похож на обычное черчение, с той лишь разницей, что линии проводились не на бумаге, а на экране. После выполнения чертежа на экране, его можно было распечатать на принтере. Главным плюсом можно назвать возможность копирования чертежа или его фрагментов для новых проектов. Качество чертежей распечатанных на принтере было несравнимо лучше, чем чертежи, выполненные вручную карандашом.

Программы для разработки 3D.

Программы для 3D проектирования сразу же, как только возможности компьютеров стали позволять выполнять рендеринг. Первыми были такие программы как 3D MAX и т.п. Они сразу же нашли широкое применение у архитекторов и дизайнеров. Профессиональные программы позволяли получать очень реалистичное изображение.  Затем возможности работать с трехмерной графикой стали появляться у программ, которые первоначально  предназначались для разработки чертежей, например, такие программы как AutoCAD и КОМПАС. Возможности построения трехмерных изображений постоянно увеличивались, а набор инструментов для работы с трехмерной графикой пополнялся. Качество графики этих программ достигло профессионального уровня, возможности этих программ с успехом используются для получения реалистичных трехмерных изображений.

Программы для разработки чертежей КМ и КМД

Специализированные программы для разработки рабочей документаций на металлические конструкции появились не случайно. Специфика этой документации такова, что при разработке чертежей, проектировщик тратит много времени на выполнение таких примитивных операций как вычерчивание простых отдельных деталей, подсчет спецификаций и т.п. Построение же самой трехмерной модели металлического каркаса занимает относительно не большое количество времени. Конечная цель таких программ была изначально проста и конкретна: инженер делает трехмерную модель, а программа автоматически формирует комплект готовых к применению чертежей. Но путь к этой цели для многих программ был долгий. Первые версии были очень далеко от этой цели. Чертежи требовали очень большой доработки. В настоящее время, некоторые программы при грамотной настройке позволяют получать чертежи с очень высоким процентом готовности. Время, потраченное на разработку чертежей в таких специализированных программах, может быть в  десять раз меньше чем в обычных чертежных программах с использованием двухмерного черчения.

Программы для разработки чертежей КЖ

Программы для разработки рабочей документации на железобетонные конструкции появились почти одновременно с программами для разработки чертежей КМ и КМД. По сути задача одна и та же: На основании трехмерной модели получить готовый пакет рабочей документации. Разница между этими программами заключается в конструктивных особенностях трехмерной модели и структурой конечной рабочей документации. Учитывая современные требования нормативных документов, добиться получение чертежей КЖ в автоматическом режиме очень не просто. Но в конечном итоге эта проблема будет решена.

Программы для расчета конструкций

Использование компьютеров для расчетов строительных конструкций началось с их появления. Пожалуй, это первое, что научились делать компьютеры. Произошло это еще в советское время с появлением первых ЭВМ. (Электронно-вычислительных машин).  В наше время эти программы распространились до такой степени, что многие инженеры-проектировщики давно разучились выполнять эти расчеты вручную. Достаточно ввезти исходные данные и компьютер выдает сертифицированный результат расчета.

Программы для проектирования по технологии BIM

Концепция проектирования по технологии BIM появилась относительно недавно, а теперь активно внедряется при мощнейшей поддержке государства. Суть технологии в том, что бы в модель содержала полную информацию о здании, начиная с подготовительных работ, конструкций, коммуникаций и кончая периодом обслуживания и эксплуатации объекта. Одни эту технологию ругают, другие хвалят.  А причина очень простая, чем крупнее объект, тем целесообразнее использовать технологию BIM. Если проектировать ларьки, небольшие магазинчики, частные коттеджи, то применение этой технологии не принесет много пользы и чем меньше объект, тем бессмысленней применять эту технологию. И наоборот, чем крупнее объект, тем больший эффект принесет применение этой технологии BIM, особенно при строительстве крупных уникальных зданий и сооружений с большим сроком возведения и эксплуатации.

Программы для чертежей и проектирования (САПР)

Чертежи являются конечными продуктами отдельных стадий разработки объекта. На каждом этапе проектирования разработчик представляет результат своей деятельности – отжатую до итоговых (для данной стадии) решений инженерную мысль, воплощенную в чертеже. Разумеется, есть и промежуточные чертежи, они носят вспомогательную функцию.

Инженерные решения не приходят сами собой: для их поиска и обоснования необходимо провести соответствующую работу – анализ, расчет, моделирование и другие операции. Хотя эти процессы не отражены в чертежах, они являются основой для содержимого технической документации.

Многообразие САПР

Использование компьютера позволяет инженеру автоматизировать технические операции, упростить и ускорить процесс разработки проекта – в частности, чертежей. Многие программы, направленные на помощь в принятии верного решения – системы моделирования объектов и процессов (Inventor) и даже расчетные (некоторые модули SCAD) – позволяют получить результат в виде чертежа как основного продукта проектирования. С другой стороны, редакторы векторной графики расширяют свои возможности в область трехмерного моделирования, технического анализа и автоматического подсчета некоторых необходимых проектировщику данных.

Многие программы используются проектировщиками различных отраслей. Коммерческие продукты имеют бесплатные (учебные и т.д.) версии, которых иногда (в зависимости от задач) хватает для полноценной работы. Большинство инструментов работают в среде Windows, даже если изначально они разрабатывались под другие ОС. Многие программы в большей или меньшей степени интегрированы друг с другом.

Иными словами, не удается выделить явный признак, по которому целесообразно классифицировать данный вид САПР. Для некоторых продуктов нельзя четко выделить основное назначение (собственно графический редактор или используется в том числе для черчения), сферу применения и так далее. Каждый продукт имеет свои преимущества, каждый инженер осваивает их по мере необходимости.

Список программ для черчения и проектирование

Существует множество продуктов, предназначенных (или пригодных) для создания чертежей. В данной статье рассмотрены некоторые из них.

AutoCAD. Является инструментом подавляющего большинства проектировщиков. Основа программы – электронный аналог чертежных принадлежностей.

Компас. Комплекс автоматизированных систем, отечественная разработка. По принципам своей работы не является аналогом продукта, указанного в предыдущем пункте. Такие достоинства, как полностью русский интерфейс и автоматическое оформление документации в соответствии с действующими на территории РФ стандартами, не сильно добавляют Компасу конкурентного преимущества (для AutoCAD все это также не проблема). Пожалуй, самая явная причина «пересесть» с Автокада на Компас есть у инженеров, занимающихся деталировкой (разработка КМД и т.п.) благодаря автоматизации и высокой точности этого процесса, что реализовано в данной программе.

SolidWorks. Также довольно знаменитая программа. Первая дала возможность твердотельного моделирования в среде Windows. Работает с цифровыми прототипами объектов, используется предприятиями на этапах подготовки производства.

Inventor. Программа Autodesk; соответственно, глубоко интегрирована с AutoCAD. Служит тем же целям, что и SolidWorks.

ThinkDesign. Еще один инструмент для разработки документации, поддерживает форматы чертежей большинства программ.

CATIA. Предполагает совместную работу множества инженеров над цифровой моделью в реальном времени. Более ранние (до 1998 г) версии продукта выпускались под Unix. С использованием данной программы разработаны многие внушительные проекты сложной современной техники.

NX (Unigraphics). Конструирование, анализ и другие возможности. Широко применяется в машиностроительной отрасли.

Pro/ENGINEER. Альтернатива Inventor или SolidWorks.

ArchiCAD. Предполагает работу архитектора в интуитивной (творческой) среде. Позволяет собирать объекты из конструктивных элементов.

ArCon. Архитектура и дизайн.

3ds Max. Не чертежная и не конструкторская система. Однако вполне пригодна для создания чертежей благодаря своим широким возможностям. Или благодаря тому, что Autodesk приложил руку к разработке данного продукта.

Отдельно можно отметить полностью бесплатные программы.

Google SketchUp – простое и быстрое создание объемных моделей.

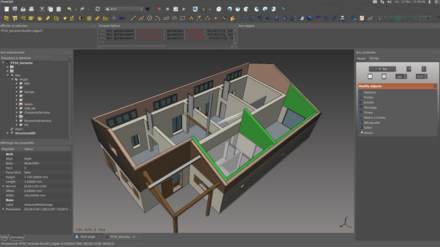

FreeCAD – моделирование и черчение.

LidreCAD – двухмерное моделирование и черчение.

Sweet Home 3D – архитектура и дизайн.

Программы для разработки конструкций из стали.

REAL Steel.

Advance Steel (HyperSteel).

StruCad.

колледжей с лучшим инженерным дизайном в США

Инженерное дело охватывает целый ряд секторов, таких как архитектура, инфраструктура и сантехника. Инженерное проектирование хорошо подходит для тех, кто заинтересован в объединении математики и естественных наук для проектирования туннелей, систем отопления, вентиляции и кондиционирования воздуха или даже небоскребов.

Получение степени бакалавра наук в области инженерного проектирования является первым шагом для студентов, которые видят себя работающими в инженерной фирме, иногда сразу после окончания колледжа. Если студенты хотят заниматься такой специальностью, как гидродинамика или ракетостроение, обычно требуется дополнительное образование, такое как степень магистра или доктора наук, а также варианты докторской степени.

Студенты могут получить степень инженера-проектировщика в университете лично или через Интернет, хотя многие ведущие университеты по всей стране, такие как MIT или Rice, поддерживают связи с компаниями Fortune, чтобы гарантировать, что их лучшие студенты будут приняты на работу после окончания учебы. Бюро трудовой статистики прогнозирует, что возможности в этой области могут варьироваться в зависимости от сектора, хотя перспективы занятости продолжат улучшаться, по прогнозам, на семь процентов в следующем десятилетии.

Нажмите здесь, чтобы увидеть лучшие колледжи США

лучших колледжей инженерного дизайна в США на 2023 год

Международный университет Флориды предлагает 1 программу на получение степени инженерного дизайна.

Это очень большой государственный четырехгодичный университет в большом пригороде.

3,7813 На основе 8 отзывов

Узнать больше

Дейтонский университет предлагает 1 программу на получение степени инженерного дизайна. Это большой частный некоммерческий четырехгодичный университет в городе среднего размера. В 2020 году 4 студента по инженерному дизайну закончили обучение, и студенты получили 4 сертификата.

4.5909 На основе 11 отзывов

Узнать больше

Университет Карнеги-Меллона предлагает 1 программу на получение степени инженерного дизайна. Это большой частный некоммерческий четырехгодичный университет в большом городе. В 2020 году 39Студенты, изучающие инженерный дизайн, получили 39 степеней магистра.

3,9375 На основании 4 отзывов

Узнать больше

Технологический институт Флориды предлагает 2 программы на получение степени инженерного дизайна. Это частный некоммерческий четырехлетний университет среднего размера в маленьком городе. В 2020 году 5 студентов, изучающих инженерный дизайн, получили 5 докторских степеней.

4.2500 На основании 2 отзывов

Узнать больше

Северо-Западный университет предлагает 2 программы на получение степени инженерного дизайна. Это очень большой частный некоммерческий четырехгодичный университет в маленьком городе.

3,8750 На основании 10 отзывов

Узнать больше

Пенсильванский университет предлагает 2 программы на получение степени инженерного дизайна. Это очень большой частный некоммерческий четырехгодичный университет в большом городе. В 2020 году 25 студентов, изучающих инженерный дизайн, получили 18 степеней магистра и 7 сертификатов.

4,5714 На основании 14 отзывов

Узнать больше

Гарвардский университет предлагает 1 программу на получение степени инженерного дизайна. Это очень большой частный некоммерческий четырехгодичный университет в городе среднего размера. В 2020 году 17 студентов-инженеров закончили обучение, 17 из них получили степень магистра.

4,5682 На основе 11 отзывов

Узнать больше

Earlham College предлагает 1 программу на получение степени инженерного дизайна. Это очень маленький частный некоммерческий четырехгодичный университет в далеком городе.

4.0000 На основании 1 отзыва

Узнать больше

Колледжи Пенсильвании

Школа		Средняя стоимость обучения	Соотношение учеников и учителей	Зачисленные студенты
	Международный университет Флориды Майами, Флорида	2/5	45 : 1	58 836
	Дейтонский университет Дейтон, Огайо	5/5	18 : 1	11 650
	Университет Карнеги Меллон Питтсбург, Пенсильвания	5/5	11 : 1	13 519
	Флоридский технологический институт Мельбурн, Флорида	5/5	25 : 1	6 775
	Северо-Западный университет Эванстон, Иллинойс	5/5	15 : 1	22 603

10 лучших программ для проектирования машиностроения: наш выбор

Если вы стремитесь стать специалистом в области производства, вам необходимо владеть как минимум тремя программами для инженерного проектирования.

Проектирование механического оборудования является важнейшим этапом производственного процесса и играет ключевую роль в определении характеристик механических систем.

Для достижения высоких стандартов производительности механических изделий компьютерные технологии широко используются в механическом проектировании для поддержки процессов проектирования и проведения системного анализа.

Вот десятка наиболее широко используемых в мире программ для проектирования машиностроения:

Знакомы ли вы с этими инструментами, будучи экспертом в области машиностроения?

1. Autodesk Moldflow

Autodesk Moldflow Adviser является частью решения Autodesk для создания цифровых прототипов, предоставляя удобный инструмент для моделирования и оценки планов проектирования, позволяющий оптимизировать их перед производством.

Этот инструмент помогает свести к минимуму потенциальные недостатки конструкции, сократить циклы разработки продукта и снизить затраты на разработку.

В области проектирования и производства изделий компания Moldflow предлагает две основные программы для моделирования и анализа: Moldflow Plastic Parts Consultant (AMA) и Moldflow Advanced Molding Analysis Expert (AMI).

Лучшее программное обеспечение САПР для машиностроения…

Пожалуйста, включите JavaScript

AMA удобна для пользователя и обеспечивает быстрые ответы на потребности дизайнеров в анализе и изменениях, что делает ее в первую очередь предназначенной для инженеров-конструкторов изделий для литья под давлением, инженеров-проектировщиков и штамповщиков. инженеры-конструкторы.

Это позволяет им быстро проверить осуществимость своих продуктов на ранних стадиях разработки.

AMA предоставляет быстрые ответы на основные вопросы о возможности производства, такие как «Можно ли наполнить продукт?»

Благодаря этому новаторскому подходу к проектированию как опытные специалисты, так и новички могут убедиться в надежности и практичности моделирования литья под давлением с помощью ААД.

Комплексное решение Moldflow

В связи с быстрым ростом производства пластмасс и смежных отраслей конкуренция в отрасли становится все более острой.

Затраты на сырье и оплату труда продолжают расти, а цены на продукцию снижаются. В то же время сохраняются требования к качеству продукции, функциональности и сокращению сроков поставки.

2. AutoCAD

AutoCAD — это разработанное Autodesk программное обеспечение для автоматизированного проектирования, которое можно использовать для черчения, двухмерного черчения и базового трехмерного проектирования.

Позволяет автоматически рисовать без знания программирования, что делает его широко используемым во всем мире.

AutoCAD может применяться в различных областях, включая гражданское строительство, отделку, промышленное черчение, инженерное черчение, электронику, производство одежды и многие другие.

Хотя AutoCAD может похвастаться впечатляющими графическими возможностями, его функции обработки таблиц относительно слабы.

В профессиональной деятельности часто возникает необходимость создания в AutoCAD различных таблиц, например таблиц технических величин. Следовательно, вопрос о том, как эффективно создавать таблицы, становится практическим.

В AutoCAD есть несколько методов создания основных графических объектов, таких как прямые линии, окружности, эллипсы, многоугольники и сплайны.

Вспомогательные средства для рисования.

AutoCAD предоставляет несколько вспомогательных средств для рисования, включая ортогональные линии, объектные привязки, полярное отслеживание и отслеживание объектных привязок.

Ортогональная функция позволяет пользователям легко рисовать горизонтальные и вертикальные прямые линии.

Объектные привязки помогают выбирать определенные точки на геометрических объектах, а отслеживание упрощает рисование диагональных линий и определение местоположения точек в разных направлениях.

Начиная с AutoCAD 2000, в системе реализовано множество мощных функций.

К ним относятся AutoCAD Design Center (ADC), Multi-Document Environment (MDE), интернет-диск, улучшенные функции объектной привязки, расширенные возможности аннотаций, а также функции частичного открытия и частичной загрузки.

3. Pro/Engineer

Pro/Engineer — это интегрированное программное обеспечение 3D CAD/CAM/CAE, разработанное американской компанией PTC.

Он хорошо известен своими параметрическими возможностями и был одним из первых программ, использующих параметрическую технологию. Pro/Engineer занимает важное место в современном программном обеспечении для 3D-моделирования.

Сегодня Pro/Engineer широко известен и продвигается в отрасли как новый стандарт в области механических CAD/CAE/CAM. Он считается одним из ведущих программ CAD/CAM/CAE, особенно в области проектирования изделий в Китае.

Pro/Engineer работает с единой базовой базой данных, которая отличается от традиционных систем CAD/CAM, построенных на нескольких базах данных.

Эта единая база данных гарантирует, что все материалы проекта поступают из одного источника, что позволяет каждому пользователю, независимо от отдела, работать с одной и той же моделью продукта.

В результате изменения, внесенные на любом этапе процесса проектирования, отражаются на протяжении всего процесса проектирования, обеспечивая большую эффективность и согласованность.

В версии программного обеспечения Pro/Engineer помимо использования основных версий, таких как proe2001, Wildfire, WildFire2.0, WildFire3.0, WildFire4.0 и WildFire5.0, также существуют незначительные различия версий в кодах дат в пределах каждой основной версии. версия.

Эти разные коды дат представляют собой порядок даты выпуска основной версии.

4. SolidWorks

SolidWorks — это программа для трехмерного проектирования, первоначально созданная для системы Windows.

Благодаря удобному интерфейсу и простоте использования SolidWorks может автоматически фиксировать замысел проекта и направлять изменения в проекте на протяжении всего процесса проектирования изделия.

При проектировании сборок SolidWorks новые детали можно создавать напрямую, ссылаясь на существующие детали.

Независимо от того, используется ли в процессе проектирования подход «сверху вниз» или «снизу вверх», операции SolidWorks упрощают повышение эффективности проектирования.

Пользователи не только используют программное обеспечение SolidWorks для решения общих проблем проектирования деталей, но также все чаще обращаются к нему для решения крупномасштабных сборок на системном уровне.

В связи с растущим спросом со стороны пользователей отдел исследований и разработок SolidWorks значительно повысил скорость загрузки больших сборок с помощью различных средств, таких как распределенная обработка данных и внедрение технологии сжатия графики.

Это привело к десятикратному повышению производительности больших сборок.

5. Unigraphics NX

UG, также известный как UnigraphicsNX, представляет собой инженерное решение, разработанное Siemens PLM Software. Он предлагает инструменты цифрового моделирования и проверки для проектирования и производства продуктов.

UnigraphicsNX — это надежное решение для виртуального проектирования продуктов и проектирования процессов для пользователей.

Хотя UG обычно используется в качестве аббревиатуры для руководства пользователя и универсальной грамматики, оно в первую очередь ассоциируется с UnigraphicsNX в контексте программного обеспечения для проектирования изделий.

Кроме того, в игре DOTA он называется Spectre.

Разработка UG (UnigraphicsNX) началась в 1969 году и была построена с использованием языка C.

Это гибкий численный программный инструмент для решения дифференциальных уравнений в частных производных, использующий адаптивные многосеточные методы на двух- и трехмерных неструктурированных сетках.

UG — это интерактивная система CAD/CAM (автоматизированное проектирование и автоматизированное производство) с мощными функциями, которые позволяют легко создавать различные сложные объекты и формы.

Первоначально он использовался в основном на рабочих станциях. Однако с развитием аппаратного обеспечения ПК и увеличением числа индивидуальных пользователей его применение на ПК быстро расширилось, и он стал основным решением для 3D-проектирования в индустрии штампов.

Используя NX для моделирования, промышленные дизайнеры могут быстро создавать и улучшать сложные формы изделий. Они также могут использовать расширенные инструменты рендеринга и визуализации, чтобы максимизировать эстетические требования концепции дизайна.

6. Cimatron

Cimatron — это продукт известной израильской компании-разработчика программного обеспечения Cimatron.

В Китае дочерней компанией Cimatron является Simetron (Beijing) Technology Co., Ltd. В настоящее время компания принадлежит 3D Systems в США.

За прошедшие годы решения Cimatron CAD/CAM зарекомендовали себя как незаменимый инструмент для предприятий любого размера, от небольших заводов по производству штампов до крупных производственных отделов по всему миру.

С момента своего основания в 1982 году Cimatron благодаря своим инновационным технологиям и стратегическому курсу стал признанным лидером в области CAD/CAM.

Являясь лидером в области интегрированных CAD/CAM-решений для производства, Cimatron обещает предоставлять комплексные и экономичные программные решения для производителей штампов, инструментов и других производителей.

Эти решения могут упростить производственный цикл, укрепить производителей и внешние продажи, а также улучшить взаимодействие с поставщиками, чтобы значительно сократить время доставки продукции.

Будь то проектирование для производства или создание безопасных, эффективных и высококачественных траекторий движения инструмента с ЧПУ для 2,5-5-осевого фрезерования, решения Cimatron CAD/CAM, ориентированные на производство, предоставляют клиентам возможность обрабатывать сложные детали и производственные циклы.

Cimatron гарантирует, что каждый произведенный продукт является продуктом, который вы разработали.

Компания Cimatron выпустила новую китайскую версию CimatronE10.0.

Программное решение CAD/CAM включает в себя набор инструментов для простого 3D-проектирования, что позволяет пользователям удобно обрабатывать полученные модели данных или выполнять концептуальное проектирование продукта.

Версия 10.0 значительно улучшила дизайн и интерфейс данных.

Сегодня более 4000 клиентов по всему миру используют решения Cimatron CAD/CAM для производства продуктов для различных отраслей, включая автомобильную, аэрокосмическую, компьютерную, электронику, потребительские товары, медицину, военную промышленность, оптические приборы, связь и производство игрушек.

7. Mastercam

Mastercam — это программная платформа CAD/CAM, разработанная CNC Software Inc. в США для использования на персональных компьютерах. Он предлагает ряд функций, таких как 2D-чертеж, трехмерное твердотельное моделирование, проектирование поверхностей, воксельное сшивание, программирование с ЧПУ, моделирование траектории движения инструмента и реалистичное моделирование.

Программное обеспечение имеет удобный интерфейс для геометрического моделирования и обеспечивает идеальную среду для проектирования деталей, в том числе сложных криволинейных форм. Его надежные и стабильные возможности моделирования делают его широко используемым как в промышленных, так и в образовательных учреждениях.

Кроме того, версии Mastercam 9.0 и выше включают поддержку китайского языка, что делает его популярным и экономичным выбором для малых и средних предприятий.

Это экономичная и эффективная универсальная система программного обеспечения, широко используемая как в промышленности, так и в учебных заведениях.

Mastercam не только предлагает мощные и стабильные функции моделирования для проектирования сложных кривых и поверхностей, но также обеспечивает надежную черновую обработку поверхности и гибкие возможности чистовой обработки поверхности.

Надежная функция проверки траектории движения инструмента позволяет Mastercam моделировать весь процесс обработки детали.

Моделирование не только отображает инструменты и приспособления, но также проверяет пересечения и столкновения между инструментами, приспособлениями и обрабатываемыми деталями, что точно отражает фактическую ситуацию обработки.

Mastercam — превосходное программное обеспечение CAD/CAM благодаря своим обширным функциям и возможностям.

Кроме того, он имеет относительно низкие системные требования, что позволяет пользователям достигать оптимальных результатов в операциях обработки, таких как моделирование дизайна, фрезерные станки с ЧПУ, токарные станки с ЧПУ или резка проволоки с ЧПУ.

Mastercam предлагает мощные функции черновой и гибкой чистовой обработки поверхности. Он предоставляет ряд передовых технологий черновой обработки для повышения эффективности и качества обработки деталей.

Mastercam также имеет различные функции обработки криволинейной поверхности, что позволяет пользователям выбирать наилучший метод обработки даже самых сложных деталей. Его функция многоосевой обработки обеспечивает большую гибкость при обработке деталей.

Простота использования Mastercam является значительным преимуществом при обработке на станках с ЧПУ. Сгенерированные программы ЧПУ просты и эффективны.

Основными конкурентами Mastercam являются UGNX, Edgecam, WorkNC, Cimtron, Delcam (Powermill), PTC (Pro/NC), Space-e, CAMWORKS, HyperMILL и т. д.

По сравнению с этим программным обеспечением Mastercam имеет подавляющее преимущество в 2D-обработке. Он также имеет преимущество на простых поверхностях, основанных на правилах.

Для многоосевых поверхностей введение сторонней 5-осевой многоповерхностной обработки в X3 делает его королем общей обработки с ЧПУ.

Программное обеспечение Mastercam широко используется при проектировании и обработке с ЧПУ в машиностроении, авиации, судостроении, военной промышленности и других отраслях.

С конца 19В 80-х годах Китай представил это известное программное обеспечение CAD/CAM, которое внесло значительный вклад в быстрый рост обрабатывающей промышленности Китая.

8. CATIA

CATIA — флагманское решение Dassault для разработки продуктов во Франции.

Это важнейший компонент решения для совместной работы PLM, помогающий производителям разрабатывать свои будущие продукты и поддерживающий весь процесс промышленного проектирования, от предпроектного планирования до конкретного проектирования, анализа, моделирования, сборки и обслуживания.

Процесс цифрового прототипирования получил широкое распространение на рынке с 1999 года, что сделало его наиболее широко используемой системой разработки продуктов во всем мире.

Модульная серия CATIA предлагает разработку стиля и внешнего вида продукта, механическое проектирование, проектирование оборудования и систем, управление цифровыми прототипами, механическую обработку, анализ и моделирование.

Продукты CATIA основаны на открытой и масштабируемой архитектуре V5. Благодаря интеллектуальной древовидной структуре CATIA пользователи могут быстро и легко многократно изменять продукты, даже на последних этапах проектирования или при обновлении исходной схемы.

CATIA предоставляет полные возможности проектирования от концептуального проектирования продукта до формирования конечного продукта.

Его точные и надежные решения обеспечивают полное 2D-, 3D-, параметрическое гибридное моделирование и возможности управления данными от проектирования отдельной детали до создания окончательного электронного прототипа.

Будучи полностью интегрированной программной системой, CATIA сочетает в себе механическое проектирование, инженерный анализ и моделирование, обработку с ЧПУ и сетевые прикладные решения CATweb, чтобы предоставить пользователям строгую безбумажную рабочую среду, особенно в специальных модулях для автомобильной и мотоциклетной промышленности.

CATIA предлагает удобные решения для удовлетворения потребностей крупных, средних и малых предприятий во всех областях промышленности, включая продукты, начиная от больших самолетов Boeing 747 и ракетных двигателей и заканчивая косметическими упаковочными коробками, охватывающими почти все производственные продукты.

Серия CATIA предлагает решения для трехмерного проектирования и моделирования в восьми областях: автомобилестроение, аэрокосмическая промышленность, судостроение, проектирование заводов, строительство, энергетика и электроника, товары народного потребления и общее машиностроение.

Конкурентами CATIA являются UGNX, Pro/E, Topsolid и Cimatron. NX, Pro/E и CATIA по отдельности занимают около трети доли мирового рынка.

В настоящее время CATIA занимает наибольшую долю рынка программного обеспечения для проектирования и проектирования благодаря обширной клиентской базе и военному опыту.

По сравнению с конкурентами преимущество CATIA заключается в удобном интерфейсе, мощных функциях, мощной функциональной поддержке в специальных отраслях, таких как автомобилестроение, аэрокосмическая промышленность, судостроение и т. д., а также в глобальном сотрудничестве с ИТ-гигантом IBM.

9. Delcam

Delcam — известная профессиональная компания по разработке программного обеспечения CAD/CAM, базирующаяся в Бирмингеме, Великобритания. Компания зарегистрирована на Лондонской фондовой бирже, а ее разработка программного обеспечения началась в Кембриджском университете, всемирно признанном учреждении.

Благодаря более чем 40-летнему опыту разработки программное обеспечение Delcam охватывает широкий спектр приложений, включая проектирование изделий, проектирование штампов, обработку изделий, обработку пресс-форм, обратный инжиниринг, художественный дизайн, обработку гравировки, контроль качества и управление совместной работой.

Компания Delcam проводит исследования и разработки в области программного обеспечения как в Великобритании, так и в США. Глобальная клиентская база насчитывает более 40 000 клиентов в 80 странах и регионах мира.

Delcam — компания-разработчик программного обеспечения CAD/CAM, работающая в отрасли уже более 40 лет. Он объединяет проектирование, производство, измерения и управление и фокусируется на исследованиях, разработках и технических услугах. Delcam считает, что все делается ради пользователей, что является ключом к ее успеху.

Delcam не только предоставляет пользователям передовые программные решения, но и предлагает высочайший уровень технической поддержки через более чем 350 отделений технической поддержки в более чем 80 странах и регионах по всему миру. Это гарантирует, что Delcam сможет решить любые проблемы пользователей с самым быстрым временем отклика.

Delcam — единственная в мире компания, производящая программное обеспечение CAD/CAM, имеющая большой цех механической обработки с ЧПУ.

Все программные продукты Delcam прошли тщательное тестирование в реальных производственных условиях. Это позволяет Delcam лучше понимать проблемы и потребности пользователей и предоставлять полный набор продуктов от проектирования, производства, тестирования до управления.

Программное обеспечение серии Delcam CAD/CAM широко используется в таких отраслях, как аэрокосмическая промышленность, автомобилестроение, судостроение, бытовая техника, легкая промышленность и производство пресс-форм.

Известные компании, такие как Airbus, Boeing/McDonnell Douglas, Hafei, XAC, Chengfei, Toyota, Honda, Ford, Volkswagen, MercedesBenz, Pratt&Whitney, Siemens, Mitsubishi, Canon, LG, Nike, Clarks, FAW Group, Dongfeng Motor Group , и Zhuhai Gree являются пользователями Delcam.

10. Кромочная камера

Edgecam — это программное обеспечение для автоматизированного программирования ЧПУ, разработанное компанией Planit в Великобритании. Он легко интегрируется с широко используемым программным обеспечением САПР, обеспечивая бесперебойную передачу данных.

Edgecam использует взаимосвязь между объектом и траекторией инструмента, автоматически отражая изменения, внесенные в геометрические характеристики объекта на траектории инструмента, такие как высота, глубина и диаметр, без необходимости дополнительного редактирования.

Edgecam предлагает комплексные решения для фрезерной, токарной и комбинированной токарно-фрезерной обработки.

EdgeCAM — это мощная, универсальная, простая в освоении и удобная в использовании интеллектуальная система программирования ЧПУ, имеющая модульную конструкцию для удовлетворения потребностей различных пользователей.

Пользователи могут выбирать модули с различными функциями для создания индивидуального CAM-решения для программирования станков с ЧПУ, которое соответствует их потребностям в программировании.

Исследования и разработки и продвижение продуктов EdgeCAM сосредоточены на удовлетворении потребностей глобальных пользователей обработки и производства, предоставляя им новейшие функции программирования ЧПУ с максимальной скоростью для удовлетворения различных требований разных пользователей.

После более чем 20 лет разработки и применения продукции EdgeCAM насчитывает более 40 000 авторизованных пользователей по всему миру.

Planit Group является ведущим мировым производителем установленного программного обеспечения CAM. Установлено 84 000 единиц, что превосходит конкурентов в той же отрасли на 24 000 единиц, а собственные продажи в 2005 году почти на 30 000 единиц.

Портфолио Planit Group включает EdgeCAM, AlphaCAM, Radan и другое программное обеспечение CAM, предоставляя широкий спектр продуктов, которые обеспечивают и укрепляют ее позиции в производственной отрасли.

Edgecam специально предназначен для производства штампов, предлагая различные методы обработки для удовлетворения различных потребностей в обработке, включая оптимизированную обработку для различных методов обработки продукта, изготовление пресс-форм, токарную обработку, обработку композитов и высокоскоростную обработку.

Преимущества использования механического программного обеспечения

Повышение эффективности проектирования

Одним из наиболее значительных преимуществ использования механического программного обеспечения является повышение эффективности проектирования. С помощью передовых инструментов и функций я могу быстро создавать точные 3D-модели и моделировать проекты. Эти инструменты также позволяют мне оптимизировать мои конструкции с учетом различных факторов, таких как прочность, вес и производственные затраты, за гораздо более короткое время.

Используя мощные вычислительные возможности современного программного обеспечения, я могу уменьшить потребность в физическом прототипировании и оптимизировать процесс проектирования. Поступая таким образом, я могу более эффективно создавать лучшие проекты, что в конечном итоге сокращает время, необходимое для вывода продукта на рынок.

Enhanced Collaboration

Работая с механическим программным обеспечением, я увидел, как оно значительно облегчает сотрудничество между членами команды. Я могу легко обмениваться файлами дизайна, аннотациями и комментариями со своими коллегами, что значительно упрощает совместную работу над проектами. Кроме того, многие современные программные решения предлагают облачные платформы, которые обеспечивают совместную работу в режиме реального времени, гарантируя, что каждый всегда будет в курсе последних итераций дизайна.

Это улучшенное сотрудничество не только способствует более эффективному рабочему процессу, но также помогает уменьшить количество ошибок и недопонимания, которые могут нанести ущерб успеху проекта.

Снижение затрат

Внедрение механического программного обеспечения в мой процесс проектирования привело к заметному сокращению эксплуатационных расходов. Эта экономия обусловлена ​​несколькими факторами, в том числе:

• Снижение расходов на прототипирование : Поскольку я могу тщательно анализировать и оптимизировать свои проекты в программном обеспечении, потребность в нескольких физических прототипах значительно сведена к минимуму.
• Улучшенное управление ресурсами : Использование программного обеспечения для планирования и оптимизации использования материалов в моих проектах помогает мне предотвращать отходы и, в конечном счете, сокращать расходы.
• Оптимизированный процесс проектирования : Возможность быстро повторять и совершенствовать свой дизайн, а также более эффективно сотрудничать с моей командой приводит к снижению затрат на рабочую силу и ускорению выхода на рынок.

В целом, внедрение механического программного обеспечения оказало глубокое и положительное влияние на мой процесс проектирования. Это сделало меня более эффективным, совместным и рентабельным, что в конечном итоге дало мне конкурентное преимущество на рынке.

Выбор подходящего программного обеспечения для механики

Бюджет и инвестиции

Выбирая программное обеспечение для механики, я всегда начинаю с рассмотрения своего бюджета и инвестиций. Очень важно найти программу, которая соответствует моим финансовым ограничениям и обеспечивает адекватную отдачу от инвестиций. Чтобы проанализировать эти расходы, я создаю таблицу, в которой указаны стоимость программы, плата за обслуживание и любые дополнительные расходы.

Совместимость и интеграция

Другим важным аспектом является совместимость и интеграция. Для меня механическое программное обеспечение должно без проблем работать с моим существующим оборудованием и программным обеспечением. Чтобы обеспечить совместимость, я ищу программы, которые поддерживают стандартные форматы файлов и могут интегрироваться с моими текущими рабочими процессами. Кроме того, я проверяю, можно ли легко обновить или расширить программное обеспечение по мере роста моих потребностей.

Простота использования

Наконец, простота использования имеет первостепенное значение при выборе механического программного обеспечения. Я отдаю предпочтение программному обеспечению, которое:

• имеет удобный интерфейс
• предлагает исчерпывающие учебные пособия и ресурсы
• обеспечивает надежную поддержку клиентов

Сосредоточив внимание на этих ключевых факторах, я могу выбрать программное обеспечение для механических систем, которое наилучшим образом соответствует моим потребностям без ущерба по качеству или стоимости.

Будущие тенденции в механическом программном обеспечении

Искусственный интеллект и машинное обучение

Как инженер-механик я заметил растущую роль искусственного интеллекта (ИИ) и машинного обучения в программном обеспечении для машиностроения. Эти технологии могут революционизировать способы проектирования и анализа механических систем. Например, ИИ можно использовать для повышения точности моделирования, что позволяет более эффективно оптимизировать проекты. Алгоритмы машинного обучения также помогают выявлять закономерности и тенденции в больших наборах данных, позволяя инженерам принимать решения на основе данных.

Облачные решения

Я предвижу, что облачные решения станут более распространенными в области машиностроения. Возможность доступа и совместной работы над проектами из любого места с подключением к Интернету дает значительное преимущество как для отдельных инженеров, так и для команд. Кроме того, облачное программное обеспечение позволяет более эффективно хранить данные и управлять ими, уменьшая потребность в локальных ресурсах и позволяя увеличивать или уменьшать масштаб по мере необходимости. В результате я ожидаю, что в будущем больше разработчиков механического программного обеспечения предложат облачные варианты.

Интеграция Интернета вещей (IoT)

Интеграция Интернета вещей (IoT) в механическое программное обеспечение — еще одна тенденция, которую я ожидаю. Устройства IoT, такие как датчики и приводы, могут предоставлять данные в режиме реального времени для механического программного обеспечения, позволяя инженерам более эффективно отслеживать и контролировать системы. Эта интеграция также может обеспечить новые уровни автоматизации и профилактического обслуживания, сокращая время простоя и повышая общую производительность системы.

Включив эти будущие тенденции в механическое программное обеспечение, я верю, что мы сможем проектировать и поддерживать более эффективные, надежные и устойчивые системы. Это захватывающее время для работы в области машиностроения, и мне не терпится увидеть, как эти достижения продолжают формировать нашу отрасль.

Часто задаваемые вопросы

Какие программы САПР для инженеров-механиков самые популярные?

Существует несколько программ САПР с самым высоким рейтингом для инженеров-механиков, в том числе:

• Autodesk AutoCAD: широко используется для 2D- и 3D-проектирования, черчения и моделирования.
• SolidWorks: популярная программа 3D CAD с множеством инструментов для моделирования и симуляции.
• PTC Creo: известен своими возможностями параметрического моделирования и различными инструментами проектирования.
• Siemens NX: Комплексное программное обеспечение САПР для расширенного проектирования и проектирования.

Какое программное обеспечение с открытым исходным кодом подходит для машиностроения?

Некоторые программы проектирования с открытым исходным кодом, подходящие для машиностроения, включают:

• FreeCAD: программа трехмерного моделирования САПР общего назначения с множеством модулей для определенных инженерных дисциплин.
• LibreCAD: 2D-программа САПР для черчения и проектирования.
• OpenSCAD: инструмент моделирования на основе сценариев, ориентированный на создание точных параметрических моделей.

Как программное обеспечение для моделирования улучшает процесс механического проектирования?

Программное обеспечение для моделирования предлагает несколько преимуществ для улучшения процесса механического проектирования:

• Оно позволяет инженерам тестировать и проверять конструкции перед производством, сокращая затраты и время, связанные с физическим прототипированием.
• Это позволяет разработчикам выявлять потенциальные проблемы на ранней стадии, сводя к минимуму потребность в изменении конструкции и повышая общую производительность продукта.
• Предоставляет информацию на основе данных для оптимизации проектов, что позволяет создавать более совершенные продукты.

Какие факторы следует учитывать при выборе программного обеспечения для механического проектирования?

При выборе программного обеспечения для проектирования механических систем учитывайте следующие факторы:

• Характеристики и функциональные возможности. Убедитесь, что программное обеспечение соответствует всем вашим требованиям к проектированию и включает в себя необходимые инструменты для конкретных проектов.
• Совместимость: проверьте совместимость с другим программным обеспечением и форматами файлов, которые вы часто используете.
• Простота использования: выберите программное обеспечение с интуитивно понятным интерфейсом и удобными инструментами, чтобы минимизировать время обучения.
• Поддержка и сообщество: Ищите программное обеспечение с сильным сообществом пользователей и доступной технической поддержкой.

Профессионалы предпочитают проприетарное программное обеспечение или программное обеспечение с открытым исходным кодом?

Предпочтение проприетарного программного обеспечения или программного обеспечения с открытым исходным кодом часто зависит от человека и его конкретных потребностей.

• Профессионалы могут предпочесть проприетарное программное обеспечение из-за его расширенных функций, специальной поддержки и надежности.
• Решения с открытым исходным кодом могут подойти тем, кто ищет более низкие затраты или больше возможностей для настройки, но они могут быть не такими всеобъемлющими или совершенными, как проприетарные варианты.

В конечном итоге выбор зависит от бюджета, требований и личных предпочтений.

Какое программное обеспечение для трехмерного проектирования следует изучить инженеру-механику?

Инженер-механик должен рассмотреть возможность изучения одного или нескольких из следующих программ для трехмерного проектирования:

• SolidWorks: широко используется в различных отраслях промышленности и известен своей простотой использования и мощными инструментами.
